GEBRUIKSAANWIJZING TSA 1300 BLAUPUNKT

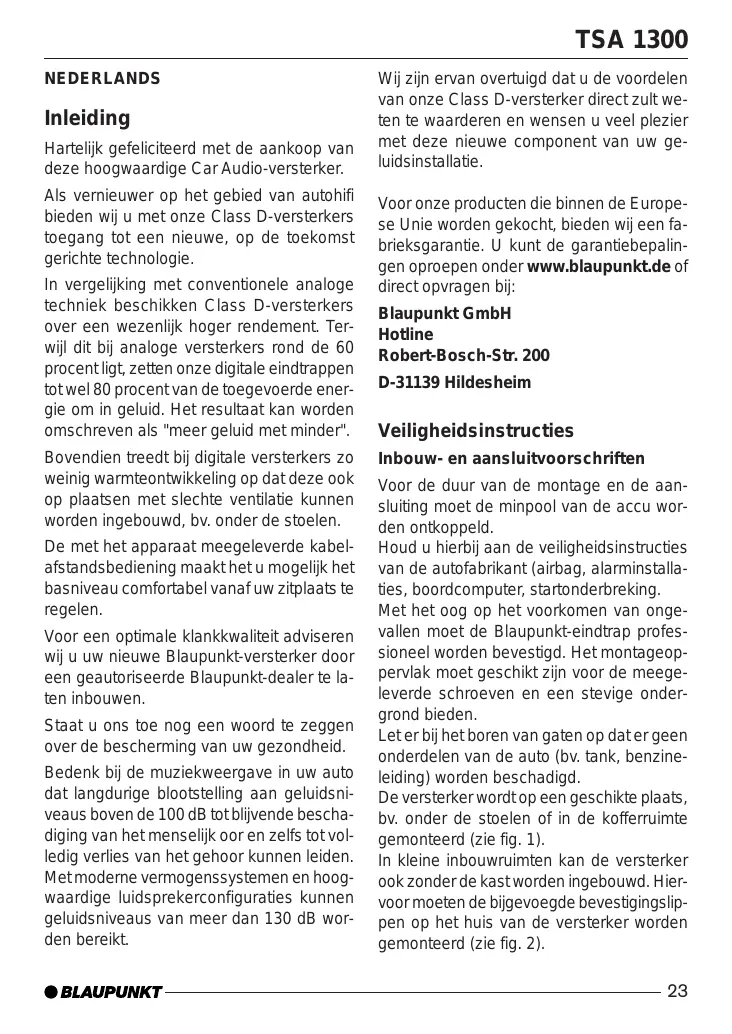

Hartelijk gefeliciteerd met de aankoop van deze hoogwaardige Car Audio-versterker.

Als vernieuwer op het gebied van autohifi bieden wij u met once Class D-versterkers toegang tot een nieuwe, op de toekomst gerichte technologie.

In vergelijking met conventionele analogetechniek beschikken Class D-versterkers over een wezenlijk hoger rendement. Terwijl dit bij analoge versterkers rond de 60procent ligt, zetten once digitale eindtrappen tot wel 80 percent van de toegevoerde energie om in geluid. Het resultaat kan wordenomschreiben als "meer geluid met minder".

Bovendien treedt bij digitale versterkers zo weinig warmteontwikkeling op dat deze ook opplaatsen met slechte ventilatie kuren worden ingebouwd, bv. onder de stoelen.

De met het apparaat meegeleverde kabelafstandsbediening maakt het u mogelijk het basniveau comfortabel vanaf uw zitplaats te regelen.

Voor een optimale klankkwaliteit adviseren wij u uw nieuwe Blaupunkt-versterker door een geauthoriseerde Blaupunkt-dealer te la-ten inbouwen.

Staat u ons toe nog eenwoord te zeggen over de bescherming van uw gezondheid.

Bedenk bij de muziekweergave in uw auto dat langdurige blootstelling aan geluidsniveaus boven de 100 dB tot blijvende beschadiging van het menselijkoor en zichs tot volledig verlies van het gehoor konnen leiden. Met moderne vermogensystemen en hoogwaardige luidsprekerconfiguraties konnen geluidsniveauaus vaneer dan 130 dB worden bereikt.

Wij zijn ervan overtuigd dat u de Voorden van onze Class D-versterker direct zult weten te waarden en wensen u veel plezier met deze nieuwe component van uw geluidsinstallatie.

Voor unsere producten die binnen de Europese Unie worden gekocht, bieden wij een fabrieksgarantie. U kunt de garantiebepalin-gen oproepen onder www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Veiligheidsinstructies

Inbouw- en aansluitvoorschriften

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden ontkoppeld.

Houd u hierbij aan de veiligheidsinstructies van de autopabrikant (airbag, alarminstallaties, boardcomputer, startonderbreking.

Met het oog op het voorkomen van ongevalden moet de Blaupunkt-eindtrap professioneel worden bevestigd. Het montageoppervlak moet geschikt zijn voor de meegeleverde schroeven en een stevige ondergrond bieden.

Let er bij het boren van gaten op dat er geen onderdelen van de auto (bv. tank, benzine-leiding) worden beschadigd.

De versterker worden op een geschikte plaats, bv. onder de stoelen of in de kofferruimte gemonteerd (zie fig. 1).

Inkleine inbouwruimten kan de versterker ook zonder de kast worden ingebouwd. Hiervoor要去en de bijgevoegde bevestigingslippen op hetuis van de versterker worden gemonteerd (zie fig.2).

Bij de keuze van een inbouwplaats要去 een droge plaats worden gekozen die voldoen de luchtcirculatie voor de koeling van de versterker garandeert.

Gebruik bij gaten met scherpe randen kabeldoorvoeringen.

Gebruik luidsprekers met een impedan-tie van 2 tot 4 .Let op de maximale belasthaarheid (muziekvermogen).

Gebruik luidsprekeraansluitkabels tot 4mm^2

Sluit de luidsprekers Niet aan op de massa;
gebruik alleen de aangegeven klemmen.

De doorsnede van de plus- en minkabel mag Niet minder bedragen dan 6mm^2

De pluskabel tussen de accu en de versterker要去 direct op de accu met een zekeringhouser (80 A) worden gezekerd.

Demontage van de buitenste kast (zie fig. 3)

1. Draai de schroef (A) van de afdekking boven de schakelaars en instelregelaars eruit. Licht hierna de afdekking op en verwijder deze voorzichtig.
2. Draai de vier schroeven (B) van de bo- venste schaal van de kast eruit en ver- wijder de bovenste schaal.
3. Draai de zes schroeven (C) aan de onderkant van de kast eruit en haal de versterker uit de onderste schaal.

De versterker is geschikt voor het aanslui- ten op autoradio's met cinch-aansluiting.

Voor het aansluiten op autoradio's met ISO-aansluiting dient u een ISO-cinch-adapter van Blaupunkt te gebruiken.

Toepassingen en luidsprekeraansluiting:

	TSA 1300
Kanalen	1
Max. power 4 ohm	1 x 600 W	fig. 9
Max. power 2 ohm	1 x 1000 W	fig. 9
RMS power 4 ohm	1 x 300 W	fig. 9
RMS power 2 ohm	1 x 500 W	fig. 9
Frequentiebereik	20 - 300 Hz
Signaal-ruis- afstand	>95 dB/A
Ingangs- gevoeligheid	0,3 - 8 V
Stabilititeit	2 ohm
Laatdoorlaatfilter (low pass)	40 - 300 Hz
Subsonic-filter	20 - 55 Hz
Afstandsbediening voor basniveau	Ja
Afmetingen bhexd (mm)
Binnenste kast	205 x 45 x 177
Buitenste kast	253 x 67,5 x 210

Plus-/minaansluiting

De doorsnede van de plus- en minkabel mag Niet minder bedragen dan 6mm^2

Gebruik bij gaten met scherpe randen kabeldoorvoeringen. Schroef een conventionele minkabel (6mm^2) stevig vast aan een storingsvrij massapunt (carrosserieschroef, carrosseriestaal - Niet aan de minpool van de accu). Kras het metaaal van het contactoppervlak blank en vet het in met grafietvet.

Aansluitvoorbeelden

Om de leidingen op de versterker aan te slui- ten dient u de bovenste schaal van de kast te verwijderen (zie "Demontage van de buitenste kast").

Aansluiting van de voedingsspanning. fig.4

Aansluiting op autoradio's met cinch-uitgang .fig.5

Aansluiting op autoradio's met
luidsprekeruitgang ..... fig. 6

Luidsprekeraansluitingen. fig. 7, 8, 9

Aansluiting van de kabelafstandsbediening (REMOTE BASS) ...... fig. 10

0-+12V

Bij aansluiting via de cinch- of luidsprekerbussen van de autoradio要去 de geschakelde leiding worden aangesloten.

Regelaar GAIN

Met behulp van de GAIN-regelaar kan de ingangsgveeligheid van de Blaupunkteteindtrap worden aangepast aan de uitgangsspanning van uw autoradiooovoorsterker.

Het instelgebied loopt van 0,3 V tot 8 V.

Bij aansluiting van een autoradio van andere fabrikanten要去 de ingangsgveeligheid worden aangepast in overeenstemming met de specificaties van de fabrikant.

Houdt u er rekening mee dat de GAIN-regelaar geen volume-instelling is!

REMOTE BASS

Aansluiting voor de meegeleverde kabelafstandsbediening (5 m).

Hiermee kan het basniveau comfortabel op afstand worden ingesteld (zie fig. 10).

Voor het gebruik van de afstandsbediening要去hetaagdoorlaatfilterzijn ingeschakeld (cross-overschakelaar in stand LP).

INPUT

Voorversterkeringangen voorrecht- (right) en linker- (left) kanaal. Voor deze aansluiting dient u hoogwaardige Blaupunkt-cinch/ RCA-kabels te gebruiken.

OUTPUT

Uitgangen voor de aansluiting van een andere versterker (vorming van versterkerketen). Voor deze aansluiting dient u eveneens hoogwaardige Blaupunkt-cinch/RCA-kabels te gebruiken.

LP/HP/FLAT-schakelaar

Selecteer voor de montage de cross-overschakelaar van de eindtrap om het laagdoorlaatfilter (LP) of full-range (FLAT) in te stellen. In de positie FLAT worden het volledige frequentiebereik van de versterker gebruikt.

Het gebruik van de geintegreerde scheidingsfilters is vooral zinvol bijeerweg-soundsystemen met aparte subwoofer.

Om een subwoofer zinvol te gebruiken en zoodeende de Beste klank te vereiken, is het nooodzakelijk om deze voor bepaalde frequencies af te sluiten en alleen de lage frequencies (bassen) ernaartoe te leiden.

Om dit te doen kiest u LP en stelt u met behulp van de overgangsfrequentieregelaar de bovenste frequentie inussen 40Hz en 300Hz . Zodoende worden elke subwoofer optimaal ontkoppeld.

Voor een exacte akoestische afstemming van het scheidingsfilter raden wij u aan om zich te lately adviseren door een professionele Blaupunkt-dealer.

De technische gegevens van de gebruikte luidsprekers dieren bij de afstemming van het scheidingsfilter absolut in acht te worden genomen.

Overgangsfrequentieregelaar (LP FREQ)

Wanner via de cross-overschakelaar het scheidingsfilter geactiveerd is (LP), kan de overgangsfrequentie van het filter met de regelaar traploos worden ingesteldussen 40Hz en 300Hz .Bij full-range-bedrijf heeft deze regelaar geen functie.

Instelling voor een subwoofer

Om een subwoofer zinvol te gebruiken en zodoende de.best klank te vereiken, is het nooodzakelijk om deze voor bepaalde frequencies af te sluiten en alleen de lage frequencies (bassen) ernaartoe te leiden.

1. Stel op de versterker allereerst de GAINregelaar in op minimum en de LP-frequentieregelaar op de middenstand.
2. Speel nu met uw autoradio muziek af die u goed kent en die lage bassen bevat (bv. pop). Vergroot nu langzaam het volume van de versterker door de GAINregelaar met de klok mee te draaien, totdat de muziek qua weergave evenwichtig klinkt, d.w.z. de basweergave noch te zwak, noch te overheersend overkomt.
3. Luister nu waar de verhouding+tussen de lage mannenstemmen tot de hoge bas, alsmede waar de verhouding+tussen de hoge bas (kickbass) en de lage bas. De bas moet in het ideale geval strak en gemarkeerd klinken, met een duidelijke lage bas. Mannenstemmen moeten noch te dun, noch opgeblazen overkomen. Wanner de klank aan uw wensen voldoet, kan de afregeling worden beeindigd. Zo Niet, dan gaat u verder zoals beschreiben onder punt 4 en 5.
4. Wanner mannenstemmen opgeblazen klinken of de lage bas te zwak is, dient u de LP-frequentieregelaar iets in de richting van het minimum draaien en de afstemming voortzetten zoals beschreiben onder punt 2.
5. Wanner de bas diep klinkt, maar onzui-aver is en dreunt, of wanner mannenstemmen te dun klinken, moet de LP-frequentieregelaar ieits in de richting van het maximum worden gedraaid. Zet de afstemming dan voort bij punt 2.

Voor een exacte akoestische afstemming van het scheidingsfilter raden wij u aan om zich te lately adviseren door een professionele Blaupunkt-dealer.

De technische gegevens van de gebruikte luidsprekers dienen bij de afstemming van het scheidingsfilter absolut in acht te worden genomen.

SUB SONIC

Het subsonic-filter dient voor het gebruik van de versterker wonneer er een subwoofer is aangesloten. Het kan worden afgesteld om de subwoofer te beschermen gegen Mechanische overbelasting door lage, Nieteer in het hoorbare gebied ligende Frequcnties.

Geintegreerde zekeringen (FUSE)

De in de versteker geintegreerde zekeringen (fuse) beschermen de eindtrap en het gehele elektrische system in het geval van een storing. Overbrug bij gebruik van een verrangende zekering nooit zekeringen en verrang deze nooit door typen met een hoger ampereage.

Indicate in bedrijf (POWER/PROTECT)

Groen lampje: eindtrap aan, normale bedrijfstoestand

Rood lampje: de eindtrap is elektronisch uitgeschakeld,ondat er sprake is van een storing.

Wijzigingen voorbehonden.
