GEBRUIKSAANWIJZING VELOCITY VRB 8A BLAUPUNKT

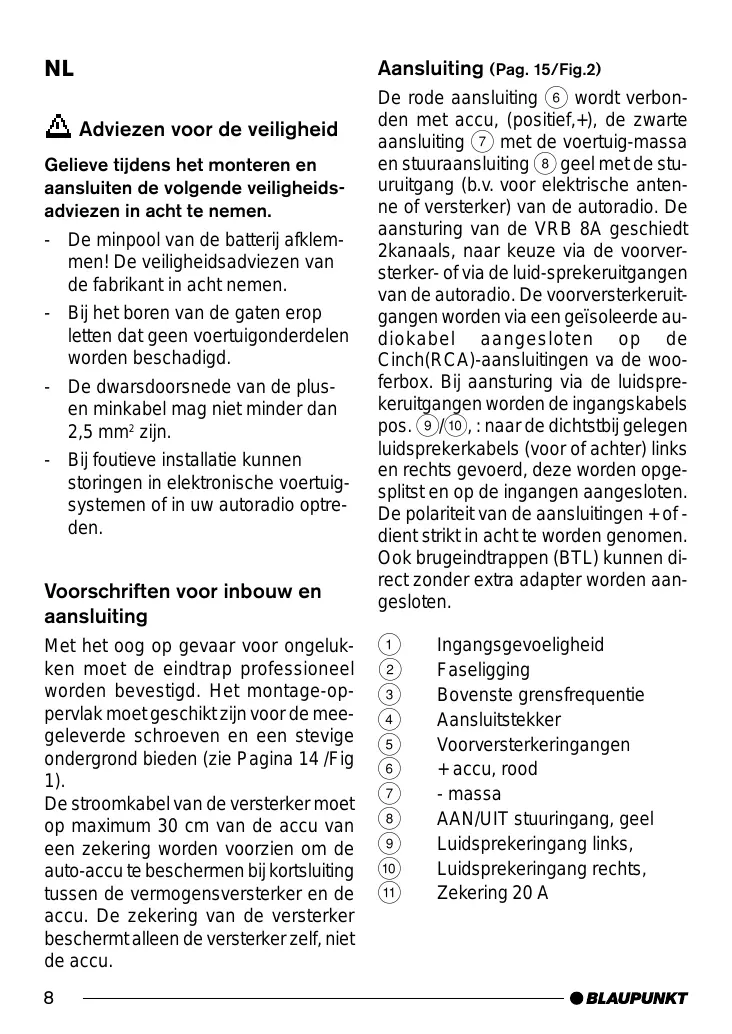

Aansluiting (Pag. 15/Fig.2) Adviezen voor de veiligheid Gelieve tijdens het monteren en aansluiten de volgende veiligheidsadviezen in acht te nemen. - De minpool van de batterij afklemmen! De veiligheidsadviezen van de fabrikant in acht nemen. - Bij het boren van de gaten erop letten dat geen voertuigonderdelen worden beschadigd. - De dwarsdoorsnede van de plusen minkabel mag niet minder dan 2,5 mm2 zijn. - Bij foutieve installatie kunnen storingen in elektronische voertuigsystemen of in uw autoradio optreden. Voorschriften voor inbouw en aansluiting Met het oog op gevaar voor ongelukken moet de eindtrap professioneel worden bevestigd. Het montage-oppervlak moet geschikt zijn voor de meegeleverde schroeven en een stevige ondergrond bieden (zie Pagina 14 /Fig 1). De stroomkabel van de versterker moet op maximum 30 cm van de accu van een zekering worden voorzien om de auto-accu te beschermen bij kortsluiting tussen de vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu.

De rode aansluiting 6 wordt verbonden met accu, (positief,+), de zwarte aansluiting 7 met de voertuig-massa en stuuraansluiting 8 geel met de stuuruitgang (b.v. voor elektrische antenne of versterker) van de autoradio. De aansturing van de VRB 8A geschiedt 2kanaals, naar keuze via de voorversterker- of via de luid-sprekeruitgangen van de autoradio. De voorversterkeruitgangen worden via een geïsoleerde audiokabel aangesloten op de Cinch(RCA)-aansluitingen va de wooferbox. Bij aansturing via de luidsprekeruitgangen worden de ingangskabels pos. 9/:, : naar de dichtstbij gelegen luidsprekerkabels (voor of achter) links en rechts gevoerd, deze worden opgesplitst en op de ingangen aangesloten. De polariteit van de aansluitingen + of dient strikt in acht te worden genomen. Ook brugeindtrappen (BTL) kunnen direct zonder extra adapter worden aangesloten.

Ingangsgevoeligheid Faseligging Bovenste grensfrequentie Aansluitstekker Voorversterkeringangen + accu, rood - massa AAN/UIT stuuringang, geel Luidsprekeringang links, Luidsprekeringang rechts, Zekering 20 A Instellingen Als basisinstelling vóór de installatie adviseren wij de volgende standen van de regelaars: gevoeligheid (gain) pos. 1 op minimum, fase pos. 2 op 0°, filter (crossover) pos. 3 op 80 Hz. Zet de installatie aan en kies van de cassette of cd een muziekstuk met nadrukkelijke basweergave. Zet het volume op uw stereoapparaat hoger, tot het gewenste geluidsniveau is bereikt. Draai nu de gainregelaar 1 voorzichtig zover open dat u een duidelijke versterking van het basniveau hoort. Daarna kiest u met de cross-overregelaar 3 een filterinstelling die een basweergave met duidelijke contouren oplevert. Eventueel dient u de instelling van de gain-regelaar 1 en de filterinstelling 3 afwisselend te optimaliseren. Bij dreunende basweergave met een overdreven volume is een filterinstelling met lage frequentie vereist. De faseregelaar moet zo worden ingesteld dat de bas zo goed mogelijk in het klankbeeld wordt geïntegreerd en niet als losse geluidsbron hoorbaar is. Pas op! Controleer uw instelling van de VRB 8A ook met vol opengedraaide basregelaar en ev. ingeschakelde loudness. Een oversturing van de actieve wooferbox door een te hoog gekozen versterking (pos. 1) leidt tot vervormde klankweergave en kan de luidspreker beschadigen.
