Produkttyp	Verstärkter Subwoofer (Aktiv-Subwoofer)
Marke	BLAUPUNKT
Modell	VELOCITY VRB 8A
Stromversorgung	12 V (Fahrzeugbatterie)
Sicherung	20 A
Eingänge	Lautsprechereingänge (Lautsprecherpegel) und Vorverstärkereingänge (RCA)
Ausgänge	Keine Ausgänge (interne Verstärkung)
Einstellungen	Gain (Empfindlichkeit), Phase (0°), Crossover-Filter (maximale Frequenz)
Crossover-Filterbereich	Einstellbar, empfohlen bei 80 Hz
Maximale Leistung (Schätzung)	Ca. 200-300 W RMS (basierend auf 20A Sicherung bei 12V)
Empfohlener Kabelquerschnitt	Mindestens 2,5 mm²
Installation	Sicher im Fahrzeug befestigen; Sicherheitshinweise beachten
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Vor Installation Batterie abklemmen; Sicherung maximal 30 cm von der Batterie
Reparierbarkeit	Sicherung austauschbar; Reparaturen durch Fachpersonal

Häufig gestellte Fragen - VELOCITY VRB 8A BLAUPUNKT

Wie schließe ich den Subwoofer VELOCITY VRB 8A an?

Schließen Sie den roten Stecker an den Pluspol der Batterie, den schwarzen Stecker an die Masse und den gelben Stecker an den Steuerausgang des Autoradios. Für die Audioeingänge verwenden Sie die RCA-Buchsen (Vorverstärker) oder die Lautsprechereingänge.

Welche Eingangsempfindlichkeit wird empfohlen?

Stellen Sie die Empfindlichkeit (Gain) vor der ersten Inbetriebnahme auf Minimum, dann erhöhen Sie sie schrittweise, bis eine klare Verstärkung der Bässe erreicht ist.

Wie stelle ich die Phase des Subwoofers ein?

Verwenden Sie den Phasenregler (0° oder 180°). Passen Sie ihn an, damit die Bässe gut ins Klangbild integriert werden, ohne zu dominieren. Beginnen Sie bei 0°.

Welche Trennfrequenz wählen?

Die empfohlene Standardeinstellung ist 80 Hz. Passen Sie sie nach Ihren Vorlieben an, um klare Bässe ohne Resonanzen zu erhalten.

Welche Sicherung verwenden?

Die Sicherung muss 20 A sein. Platzieren Sie sie maximal 30 cm von der Batterie entfernt, um das Fahrzeug bei Kurzschluss zu schützen.

Kann ich den Subwoofer an gebrückten Verstärkerausgängen (BTL) anschließen?

Ja, es ist möglich, gebrückte Ausgänge direkt ohne zusätzlichen Adapter anzuschließen.

Welchen Kabelquerschnitt für die Stromversorgung verwenden?

Der Querschnitt des (+) und (-) Kabels muss mindestens 2,5 mm² betragen.

Wie vermeide ich Schäden am Lautsprecher?

Den Gain nicht zu hoch einstellen, um eine Überlastung zu vermeiden. Überprüfen Sie die Einstellungen bei moderater Lautstärke und deaktivieren Sie ggf. Loudness.

Ist dieser Subwoofer mit allen Autoradios kompatibel?

Er ist mit jedem Autoradio kompatibel, das Vorverstärkerausgänge (RCA) oder Lautsprecherausgänge hat. Achten Sie auf die Polarität.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist als kostenloser PDF-Download auf notice-facile.com verfügbar. Sie können auch eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG VELOCITY VRB 8A BLAUPUNKT

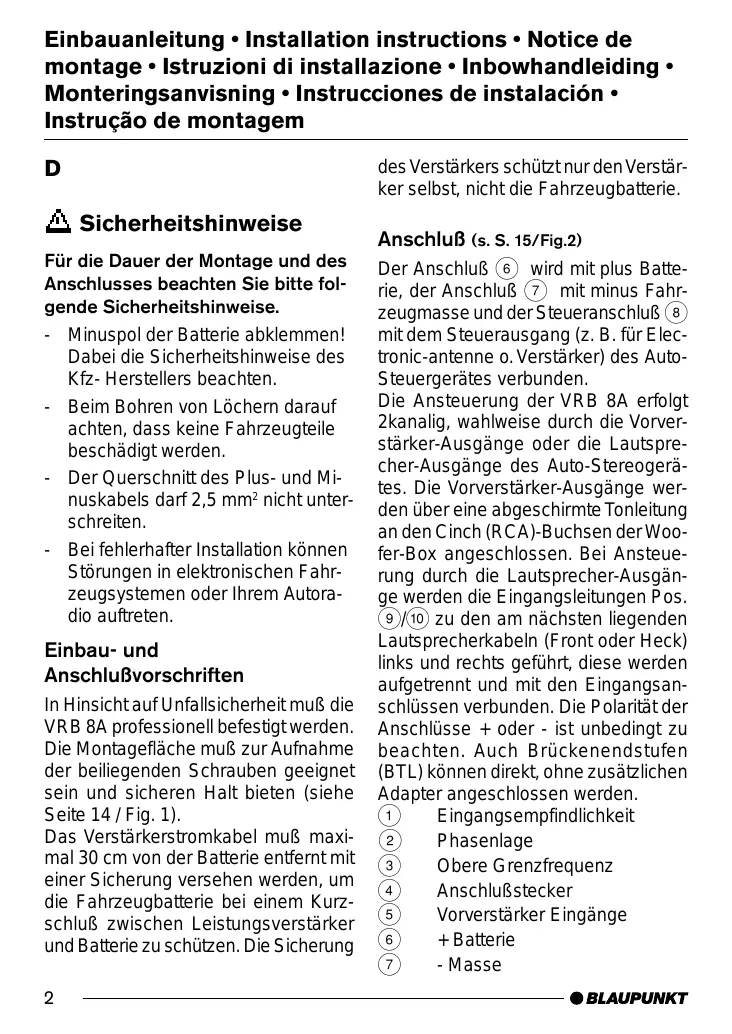

Bedienungs- und Einbauanleitung

Für die Dauer der Montage und des Anschlusses beachten Sieitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers beachten.
• Beim Bohren von Löchern darauf auf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels davon 2,5 ~mm^2 nicht unterschreiben.
• Bei fehlerhafter Installation konnen Störungen in elektronischen Fahrzeugsystemen oder Ihr dem Autoradio auftreten.

Einbau- und Anschlußvorschriften

In Hinsicht auf Unfallsicherheit muß die VRB 8A professionell befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten (siehe Seite 14 / Fig. 1).

Das Veränderkstromkabel muß maximal 30 cm von der Batterie entfern mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluß zwischen Leistungsveränderungen und Batterie zu schätzen. Die Sicherung

des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie.

Anschluß (s. S. 15/Fig.2)

Der Anschluß ⑥ wird mit plus Batterie, der Anschluß ⑦ mit minus Fahrzeugmasse und der Steueranschluß ⑧ mit dem Steuerausgang (z. B. für Electronic-antenne o. Verständner) des AutoSteuergerätes verbunden.

Die Ansteuerung der VRB 8A erfolgt 2kanalog, wahlweise durch die Vorverstärker-Ausgänge oder die Laufsprecher-Ausgänge des Auto-Stereogerätes. Die Vorverstärker-Ausgänge werden über eine abgeschirmte Tonleitung an den Cinch (RCA)-Buchsen der Wofer-Box angeschlossen. Bei Ansteuerung durch die Laufsprecher-Ausgänge werden die Eingangsleitungen Pos. 9 / 10 zu den am nachsten liegenden Laufsprecherkabeln (Front oder Heck) links und rechts geführt, diese werden aufgetrennt und mit den Eingangsanschlüssen verbunden. Die Polarität der Anschlüsse ^+ oder -ist unbedingt zu beachten. Auch Brückenendstufen (BTL) konnen direkt, ohne zusätzlichen Adapter angeschlossen werden.

① Eingangsempfindlichkeit
(2) Phasenlage
③ Obere Grenzfrequency
(4) Anschlußstecker
⑤ Vorveränderer Eingänge
6 + Batterie
- Masse

EIN/AUS Steuereingang
Loutsprecher-Eingang links
Loutsprecher-Eingang rechts
Sicherung 20 A

Einstellungen

Als Grundeinstellung vor der Inbetriebnahme empfehlen wir folgende Regler-positionen: Empfindlichkeit (Gain) Pos. ① auf Minimum, Phase Pos. ② auf 0^ , Filter (Crossover) Pos. ③ auf 80 Hz. Schalten Sie die Anlage ein und wahren Sie von Cassette oder CD ein Musikstück mit ausgeprüfter Basswiedergabe. Erhöhen Sie die Lautstärke an Ihr dem Stereogerät bis zum gewünschten Lautstärkepegel. Drehen Sie nun den Gainregler ① vorsichtig soweit auf, bis Sie eine deutliche Veränderung des Basspegels horen. Danach wahren Sie mit dem Crossoverregler ③ eine Filtrereinstellung, die einen gut kontounierten Bass erreicht. Eventuell müssen Sie die Gainreglereinstellung ① und die Filtrereinstellung ③ wechselweise optimieren.

Drohnender Bass mit übertriebenen Volumen erfordert eine Filtereinstellung mit niedriger Freqenz.

Der Phasenregler soll so eingestellt werden daß sich der Bass möglichst gut in das Klangbild integriert und nicht als einzelnque hörbar wird.

Überprüfen Sie ihre Einstellungen der VRB 8A auch mit voll aufgedrehtem Bassregler und ggf. eingeschalteter Loudness. Eine Übersteuerung der ACTIV-WOOFER-BOX durch zu hoch gewährte Verständung (Pos. ①) führt zu verzerrter Wiedergabe und kann den Lautsprecher zerstären.

GB

Safety instructions

VRB 8A · TECHNICAL DATA

Max Power	140 W
RMS Power	70 W
Nominal impedance	4 Ω
Sensitivity (SPL @100Hz)	136 dB
Phase	0-180°
Crossover	60-120Hz
Gain	0,2V-8V
High Level Input
Abmessungen (BxHxT) mm	288x274x238
Gewicht	7 Kg
