VELOCITY VRB 8A - Enceinte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié (subwoofer actif)
Marque	BLAUPUNKT
Modèle	VELOCITY VRB 8A
Alimentation	12 V (batterie véhicule)
Fusible	20 A
Entrées	Entrées haut-parleur (niveau haut-parleur) et entrées préamplificateur (RCA)
Sorties	Aucune sortie (amplification interne)
Réglages	Gain (sensibilité), phase (0°), filtre crossover (fréquence maximale)
Plage de filtre crossover	Réglable, recommandé à 80 Hz
Puissance max (estimation)	Environ 200-300 W RMS (selon fusible 20A sous 12V)
Section de câble recommandée	2,5 mm² minimum
Installation	À fixer solidement dans le véhicule ; respecter les consignes de sécurité
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Débrancher la batterie avant installation ; fusible à 30 cm max de la batterie
Réparabilité	Fusible remplaçable ; réparations par un professionnel

FOIRE AUX QUESTIONS - VELOCITY VRB 8A BLAUPUNKT

Comment brancher le caisson de basses VELOCITY VRB 8A ?

Connectez la prise rouge à la borne positive de la batterie, la prise noire à la masse, et la prise jaune à la sortie de commande de l'autoradio. Pour les entrées audio, utilisez les prises RCA (préamplificateur) ou les entrées haut-parleur.

Quelle est la sensibilité d'entrée recommandée ?

Réglez la sensibilité (gain) au minimum avant la première mise en service, puis augmentez-la progressivement jusqu'à obtenir une amplification nette des graves.

Comment régler la phase du subwoofer ?

Utilisez le bouton de phase (0° ou 180°). Ajustez-le pour que les graves s'intègrent bien dans l'image sonore sans dominer. Commencez à 0°.

Quelle fréquence de coupure choisir ?

Le réglage par défaut recommandé est 80 Hz. Ajustez selon vos préférences pour obtenir des graves bien définies sans résonances.

Quel fusible utiliser ?

Le fusible doit être de 20 A. Placez-le à moins de 30 cm de la batterie pour protéger le véhicule en cas de court-circuit.

Puis-je connecter le caisson à des sorties d'amplificateur en pont (BTL) ?

Oui, il est possible de connecter directement des sorties en pont sans adaptateur supplémentaire.

Quelle section de câble utiliser pour l'alimentation ?

La section du câble (+) et (-) doit être d'au moins 2,5 mm².

Comment éviter d'endommager le haut-parleur ?

Ne pas pousser le gain trop élevé pour éviter une surcharge. Vérifiez les réglages avec un volume modéré et désactivez le Loudness si nécessaire.

Ce caisson est-il compatible avec tous les autoradios ?

Il est compatible avec tout autoradio disposant de sorties préamplificateur (RCA) ou de sorties haut-parleur. Assurez-vous de respecter la polarité.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction.

MODE D'EMPLOI VELOCITY VRB 8A BLAUPUNKT

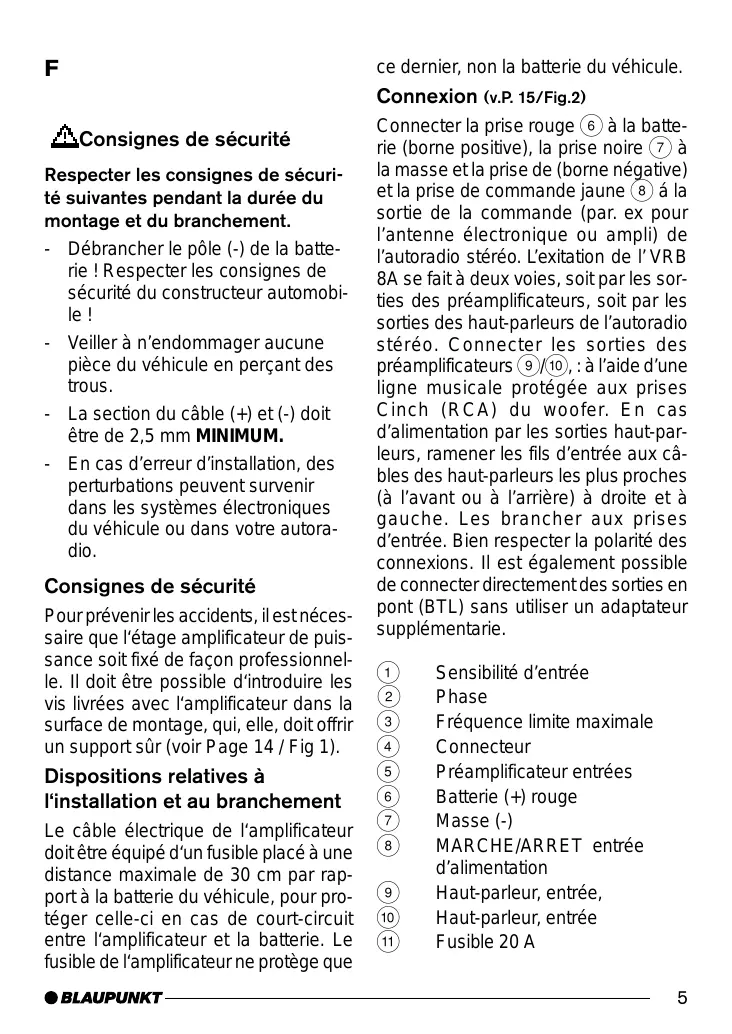

Notice d'emploi et de montage

Consignes de sécurité

Respecter les consignes de sécurité suivantes pendant la durée du montage et du branchement.

• Débrancher le pôle (-) de la batterie! Respecter les consignes de sécurité du constructeur automobile!
• Veiller à n'endommager aucune piece du vehicule en perçant des trous.
• La section du cable (+) et (-) doit être de 2,5 mm MINIMUM.
• En cas d'erreur d'installation, des perturbations peuvent survenir dans les systèmes électroniques du vehicule ou dans votre autoradio.

Consignes de sécurité

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sur (voir Page 14 / Fig 1).

Dispositions relatives à l'installation et au branchement

Le cable électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du vehicule, pour protégger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que

ce dernier, non la batterie du vehicule.

Connexion (v.P. 15/Fig.2)

Connector la prise rouge 6 à la batterie (borne positive), la prise noire 7 à la masse et la prise de (borne négative) et la prise de commande jaune 8 à la sortie de la commande (par. ex pour l'antenne électronique ou ampli) de l'autoradio stéreo. L'exitation de l'VRB 8A se fait a deux voies, soit par les sorties des préamplificateurs, soit par les sorties des haut-parleurs de l'autoradio stéreo. Connector les sorties des préamplificateurs 9/10, : à l'aide d'une ligne musicale protégée aux prises Cinch (RCA) du woofer. En cas d'alimentation par les sorties haut-parleurs, ramener les fils d'entrée aux câbles des haut-parleurs les plus proches (à l'avant ou à l'arrière) à droite et à gauche. Les brancher aux prises d'entrée. Bien respecter la polarité des connexions. Il est également possible de connecter directement des sorties en pont (BTL) sans utiliser un adaptateur supplémentaire.

1 Sensibilité d'entrée
2 Phase
3 Fréquence limite maximale
4 Connecteur
5 Préamplificateur entrées
6 Batterie (+) rouge
7 Masse (-)
8 MARCHE/ARRET entrée d'alimentation
9 Haut-parleur, entrée,
10 Haut-parleur, entrée
11 Fusible 20 A

Reglages

Comme réglage par défaut avant la mise en service, nous recommendons les positions de réglage suivant: sensibilité (gain) pos. ① sur minimum, phase pos. ② sur 0^ .

Filtre crossover pos. ③ sur 80 Hz.

Allumez l'appareil etCHOisissez un morceau de musique comontant des graves bien marqueees sur une cassette ou un CD.Augmentez le volume survoire appareil stereo jusqu'au niveau youlu.Tournez maintainant le bouton dereglage du gain avec precaution jusqu'ace que vous entendiez une amplification nette du niveau des graves.Ensuite,utilisez le bouton de reglage de crossover ③ pourCHOIsir unreglage de filtre qui atteint une grave bien contournee.II you faudra eventuellesment optimiser alternativement le reglage degain ① etle reglage def literature ③

Les basses résonnantes au volume exagéré exigent un réglage de filtré à fréquence faible.

Le régulateur de phase doit être régle de façon à ce que le son grave s'intègre bien dans l'image sonore et ne devient pas le seul son audible.

Vérifier les réglages VRB 8A en tournant à fond le bouton de réglage des graves et, le cas échéant, avec un Loudness activé. Une suralimentation du WOOFER ACTIV due à une amplification trop ① elevée a pour conséquence une déformation acoustique de la reproduction sans parler du risque d'endommagement du haut-parleur.

Note di sicurezza

Sous réserve de modifications!
