GEBRUIKSAANWIJZING MONTE CARLO TCM 169 BLAUPUNKT

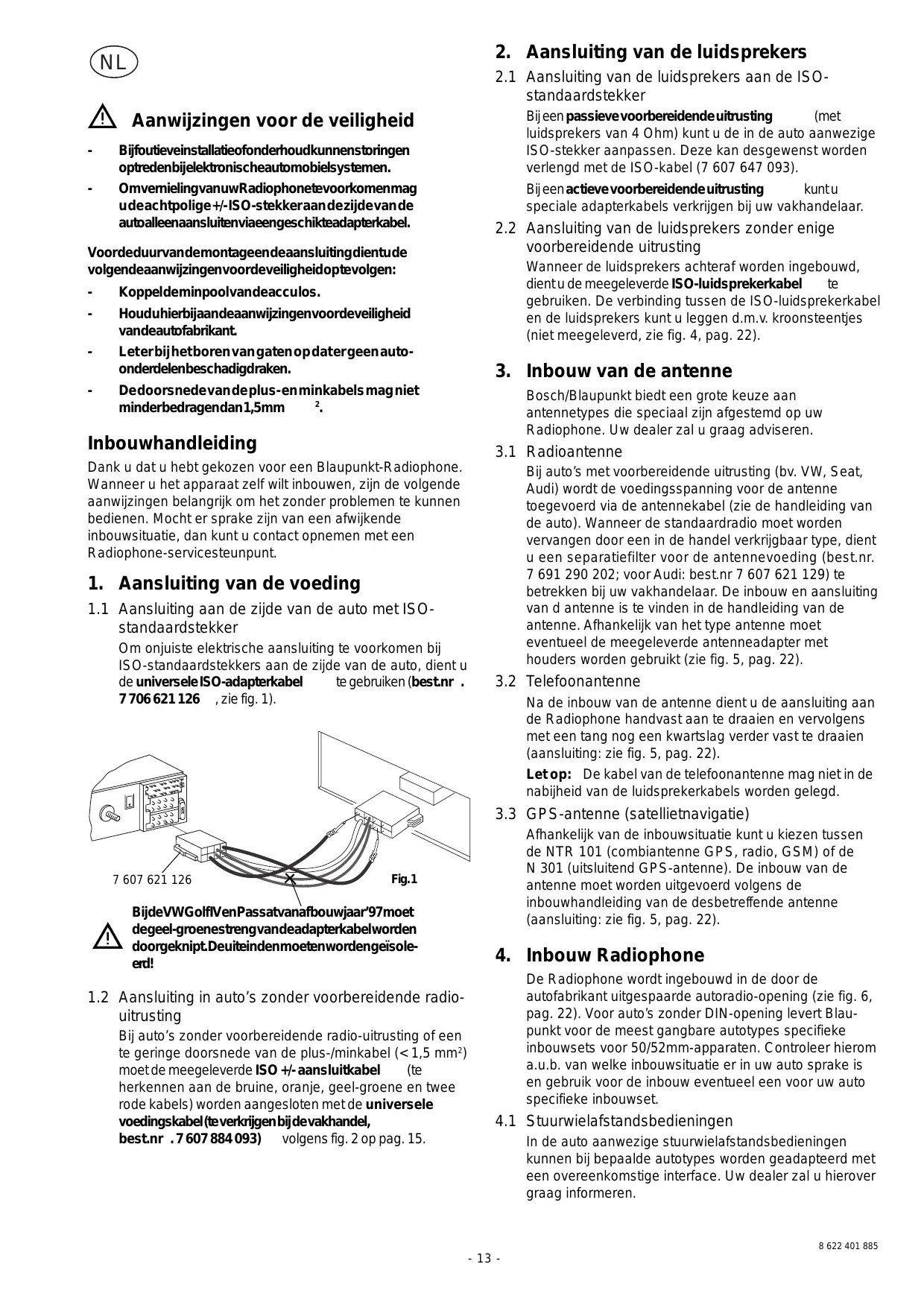

2. Aansluiting van de luidsprekers

2.1 Aansluiting van de luidsprekers aan de ISOstandaardstekker

Bij een passieve voorbereidende uitrusting (met luidsprekers van 4 Ohm) kunt u de in de auto aanwezige ISO-stekker aanpassen. Deze kan desgewenst worden verlengd met de ISO-kabel (7 607 647 093). Aanwijzingen voor de veiligheid

Bijfoutieveinstallatieofonderhoudkunnenstoringen optredenbijelektronischeautomobielsystemen. OmvernielingvanuwRadiophonetevoorkomenmag u de achtpolige +/- ISO-stekker aan de zijde van de autoalleenaansluitenviaeengeschikteadapterkabel. Voordeduurvandemontageendeaansluitingdientude volgendeaanwijzingenvoordeveiligheidoptevolgen:

Houduhierbijaandeaanwijzingenvoordeveiligheid vandeautofabrikant. Let er bij het boren van gaten op dat er geen autoonderdelenbeschadigdraken.

Bij een actieve voorbereidende uitrusting kunt u speciale adapterkabels verkrijgen bij uw vakhandelaar.

2.2 Aansluiting van de luidsprekers zonder enige

voorbereidende uitrusting Wanneer de luidsprekers achteraf worden ingebouwd, dient u de meegeleverde ISO-luidsprekerkabel gebruiken. De verbinding tussen de ISO-luidsprekerkabel en de luidsprekers kunt u leggen d.m.v. kroonsteentjes (niet meegeleverd, zie fig. 4, pag. 22).

3. Inbouw van de antenne

De doorsnede van de plus- en minkabels mag niet

minderbedragendan1,5mm Inbouwhandleiding Bosch/Blaupunkt biedt een grote keuze aan antennetypes die speciaal zijn afgestemd op uw Radiophone. Uw dealer zal u graag adviseren.

Dank u dat u hebt gekozen voor een Blaupunkt-Radiophone. Wanneer u het apparaat zelf wilt inbouwen, zijn de volgende aanwijzingen belangrijk om het zonder problemen te kunnen bedienen. Mocht er sprake zijn van een afwijkende inbouwsituatie, dan kunt u contact opnemen met een Radiophone-servicesteunpunt. Bij auto’s met voorbereidende uitrusting (bv. VW, Seat, Audi) wordt de voedingsspanning voor de antenne toegevoerd via de antennekabel (zie de handleiding van de auto). Wanneer de standaardradio moet worden vervangen door een in de handel verkrijgbaar type, dient u een separatiefilter voor de antennevoeding (best.nr. 7 691 290 202; voor Audi: best.nr 7 607 621 129) te betrekken bij uw vakhandelaar. De inbouw en aansluiting van d antenne is te vinden in de handleiding van de antenne. Afhankelijk van het type antenne moet eventueel de meegeleverde antenneadapter met houders worden gebruikt (zie fig. 5, pag. 22).

1. Aansluiting van de voeding

1.1 Aansluiting aan de zijde van de auto met ISOstandaardstekker

10A Om onjuiste elektrische aansluiting te voorkomen bij ISO-standaardstekkers aan de zijde van de auto, dient u de universele ISO-adapterkabel te gebruiken (best.nr . 7 706 621 126 , zie fig. 1).

Na de inbouw van de antenne dient u de aansluiting aan de Radiophone handvast aan te draaien en vervolgens met een tang nog een kwartslag verder vast te draaien (aansluiting: zie fig. 5, pag. 22). Let op: De kabel van de telefoonantenne mag niet in de nabijheid van de luidsprekerkabels worden gelegd.

3.3 GPS-antenne (satellietnavigatie)

Afhankelijk van de inbouwsituatie kunt u kiezen tussen de NTR 101 (combiantenne GPS, radio, GSM) of de N 301 (uitsluitend GPS-antenne). De inbouw van de antenne moet worden uitgevoerd volgens de inbouwhandleiding van de desbetreffende antenne (aansluiting: zie fig. 5, pag. 22). Fig.1 BijdeVWGolfIVenPassatvanafbouwjaar’97moet degeel-groenestrengvandeadapterkabelworden doorgeknipt.Deuiteindenmoetenwordengeïsoleerd!

4. Inbouw Radiophone

De Radiophone wordt ingebouwd in de door de autofabrikant uitgespaarde autoradio-opening (zie fig. 6, pag. 22). Voor auto’s zonder DIN-opening levert Blaupunkt voor de meest gangbare autotypes specifieke inbouwsets voor 50/52mm-apparaten. Controleer hierom a.u.b. van welke inbouwsituatie er in uw auto sprake is en gebruik voor de inbouw eventueel een voor uw auto specifieke inbouwset.

1.2 Aansluiting in auto’s zonder voorbereidende radiouitrusting

Bij auto’s zonder voorbereidende radio-uitrusting of een te geringe doorsnede van de plus-/minkabel (< 1,5 mm2) moet de meegeleverde ISO +/- aansluitkabel (te herkennen aan de bruine, oranje, geel-groene en twee rode kabels) worden aangesloten met de universele voedingskabel (te verkrijgen bij de vakhandel, best.nr . 7 607 884 093) volgens fig. 2 op pag. 15.

4.1 Stuurwielafstandsbedieningen

In de auto aanwezige stuurwielafstandsbedieningen kunnen bij bepaalde autotypes worden geadapteerd met een overeenkomstige interface. Uw dealer zal u hierover graag informeren.

4.2 Inbouw van de houder

De bij deze Radiophone meegeleverde houder maakt de inbouw mogelijk in auto’s met een DIN-autoradioopening met een binnenmaat van 182 x 53 x 165 mm en een dashboarddikte van 1 tot 20 mm (zie fig. 1, pag. 13). Voor de inbouw dient u de houder in de opening te schuiven en te controleren welke bevestigingslip van de houder met een schroevendraaier kan worden omgevouwen (zie fig. 7, pag. 22). Let op: Vouw indien mogelijk alle bevestigingslippen om.

4.3 Inbouw Radiophone

Alle stekkers moeten zover in de kamers worden geschoven dat de klemmen aan de zijkant vergrendelen. Plaats de Radiophone daarna aan de voorzijde in de houder. Schuif de houder naar binnen met zachte druk op beide uitenden van het frame, totdat de vergrendelingsveren aan de linker- en rechterzijde arrêteren (duidelijke klik te horen). Attentie! Wanneer u het apparaat naar binnen schuift, mag u niet op display, knoppen of schakelaars drukken!

4.4 Radiophone verwijderen

U dient de beugels links en rechts in de aanwezige gaten van het front te steken en ze zover naar binnen te duwen dat er een duidelijke klik te horen is (zijveren ontgrendeld). Trek de Radiophone dan voorzichtig aan de beide beugels naar buiten. Nu kunt u de aansluitkabels naar buiten trekken door zijdelings op de bijbehorende vergrendelingslip te drukken (zie fig. 8, pag. 22). Let op: Als de beugels vergrendeld zijn, kunnen ze pas weer worden losgemaakt nadat het apparaat is verwijderd.

5. Aansluittekeningen

Voedingsaansluiting aan ISO-standaardstekker aan de zijde van de auto, fig. 1 ....................... pag. Aansluittoewijzingen, fig. 2/12 ......................... pag. Voedingsaansluiting aan voor de auto specifieke stekker, fig. 3 .................................. pag. Luidsprekeraansluiting 4 AL (4 Ω / 35 W), fig. 4 ................................................................ pag. Antenneaansluiting, fig. 5 ................................ pag. Inbouw Radiophone, fig. 6/7 ........................... pag. Radiophone verwijderen, fig. 8 ........................ pag. Universele voedingskabel, fig. 9 ..................... pag. Aansluiting met handsfree-microfoon, fig. 10 .... pag. Aansluiting met telefoonhoorn (handset 7 607 570 512), fig. 11 ..................... pag.

Besturingskabel De besturingskabel is de geschakelde plusuitgang voor externe componenten zoals een motorantenne (maximale belasting < 150 mA). Attentie! U mag de besturingskabel niet aansluiten op klem 15 (geschakelde plus) of klem 30 (continue plus). +12V Relais Out per. +12V Aansluiting continue pluspool (klem 30, accu +12 V) Leg de pluskabel naar de accu (rood, doorsnede min. 1,5 mm2), echter niet direct langs kabelbundels. Sluit de zekeringhouder ter beveiliging van de pluskabel aan en koppel deze aan de pluspool van de accu. 12V 10A

geel/groen rood Massa-aansluiting Sluit de massakabel (min. doorsnede 1,5 mm2) niet aan op de minpool van de accu. Leg de massakabel naar een geschikt massapunt (carrosserieschroef, plaatstaal van de carrosserie) en schroef deze vast. bruin oranje

Aansluitingverlichting Aansluiting voor de verlichting bij auto’s met regelbare dashboardverlichting (via pluspool).

+12V Plusaansluiting(geschakeldviacontactslot) Kl.15 +12V Deze aansluiting mag alleen geschakeld via hetcontactslotwordenaangesloten(klem15). Fig.2
