MONTE CARLO TCM 169 - Enceinte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MONTE CARLO TCM 169 BLAUPUNKT au format PDF.
| Type d'appareil | Autoradio |
| Compatibilité | Voiture standard |
| Alimentation | 12 V DC |
| Connecteur d'alimentation | ISO standard |
| Fonctions principales | Radio FM/AM, lecture CD |
| Affichage | Écran LCD |
| Commandes | Boutons physiques et molette |
| Dimensions | Standard DIN simple |
| Installation | Encastrable, montage universel |
| Accessoires fournis | Vis, clips de fixation, adaptateurs |
| Interface audio | Entrée AUX non précisée |
| Support de médias | CD audio |
| Fonction mémoire | Préréglages radio |
| Langues disponibles | Multilingue |
| Poids | Non précisé |
| Garantie | Non précisée |
| Normes de sécurité | Conforme aux normes automobiles |
| Accessibilité | Facile à installer soi-même |
FOIRE AUX QUESTIONS - MONTE CARLO TCM 169 BLAUPUNKT
Téléchargez la notice de votre Enceinte au format PDF gratuitement ! Retrouvez votre notice MONTE CARLO TCM 169 - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MONTE CARLO TCM 169 de la marque BLAUPUNKT.
MODE D'EMPLOI MONTE CARLO TCM 169 BLAUPUNKT

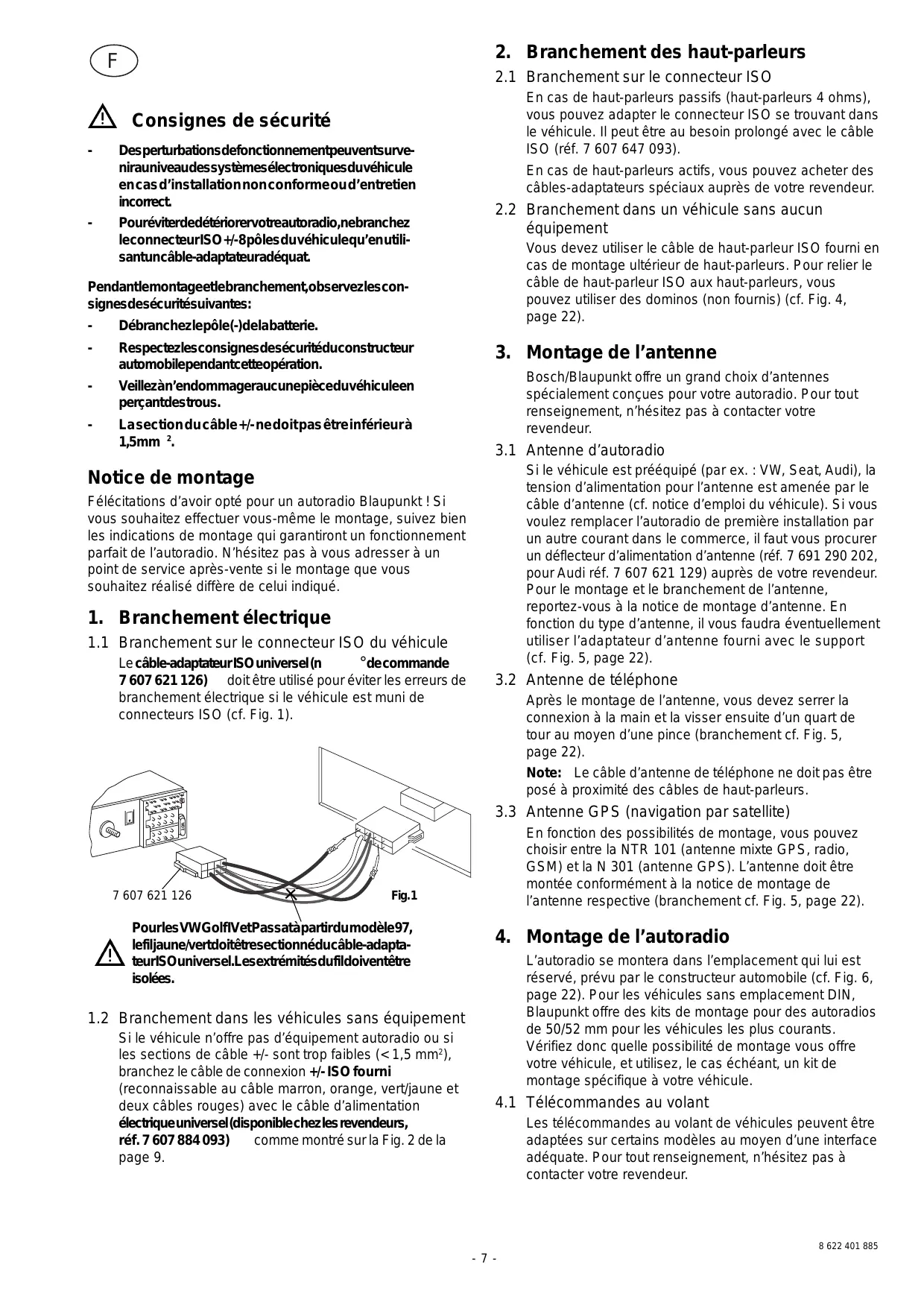

Notice de montage page
2. Branchement des haut-parleurs
2.1 Branchement sur le connecteur ISO
En cas de haut-parleurs passifs (haut-parleurs 4 ohms), vous pouvez adapter le connecteur ISO se trouvant dans le véhicule. Il peut être au besoin prolongé avec le câble ISO (réf. 7 607 647 093). Consignes de sécurité
Desperturbationsdefonctionnementpeuventsurvenirauniveaudessystèmesélectroniquesduvéhicule en cas d’installation non conforme ou d’entretien incorrect. Pouréviterdedétériorervotreautoradio,nebranchez leconnecteurISO+/-8pôlesduvéhiculequ’enutilisantuncâble-adaptateuradéquat. En cas de haut-parleurs actifs, vous pouvez acheter des câbles-adaptateurs spéciaux auprès de votre revendeur.
2.2 Branchement dans un véhicule sans aucun
équipement Vous devez utiliser le câble de haut-parleur ISO fourni en cas de montage ultérieur de haut-parleurs. Pour relier le câble de haut-parleur ISO aux haut-parleurs, vous pouvez utiliser des dominos (non fournis) (cf. Fig. 4, page 22). Pendantlemontageetlebranchement,observezlesconsignesdesécuritésuivantes:
Débranchezlepôle(-)delabatterie.
Respectezlesconsignesdesécuritéduconstructeur automobilependantcetteopération. Veillezàn’endommageraucunepièceduvéhiculeen perçantdestrous.
La section du câble +/- ne doit pas être inférieur à 1,5mm 2.
3. Montage de l’antenne
Bosch/Blaupunkt offre un grand choix d’antennes spécialement conçues pour votre autoradio. Pour tout renseignement, n’hésitez pas à contacter votre revendeur.
3.1 Antenne d’autoradio
Si le véhicule est prééquipé (par ex. : VW, Seat, Audi), la tension d’alimentation pour l’antenne est amenée par le câble d’antenne (cf. notice d’emploi du véhicule). Si vous voulez remplacer l’autoradio de première installation par un autre courant dans le commerce, il faut vous procurer un déflecteur d’alimentation d’antenne (réf. 7 691 290 202, pour Audi réf. 7 607 621 129) auprès de votre revendeur. Pour le montage et le branchement de l’antenne, reportez-vous à la notice de montage d’antenne. En fonction du type d’antenne, il vous faudra éventuellement utiliser l’adaptateur d’antenne fourni avec le support (cf. Fig. 5, page 22). Notice de montage Félécitations d’avoir opté pour un autoradio Blaupunkt ! Si vous souhaitez effectuer vous-même le montage, suivez bien les indications de montage qui garantiront un fonctionnement parfait de l’autoradio. N’hésitez pas à vous adresser à un point de service après-vente si le montage que vous souhaitez réalisé diffère de celui indiqué.
1. Branchement électrique
1.1 Branchement sur le connecteur ISO du véhicule

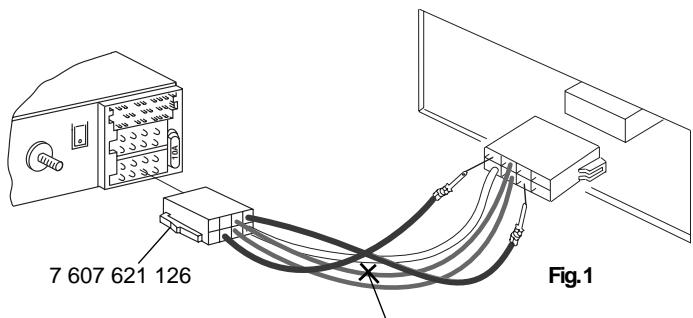

Le câble-adaptateur ISO universel (n ° de commande 7 607 621 126) doit être utilisé pour éviter les erreurs de branchement électrique si le véhicule est muni de connecteurs ISO (cf. Fig. 1).
3.2 Antenne de téléphone
Après le montage de l’antenne, vous devez serrer la connexion à la main et la visser ensuite d’un quart de tour au moyen d’une pince (branchement cf. Fig. 5, page 22). Note: Le câble d’antenne de téléphone ne doit pas être posé à proximité des câbles de haut-parleurs. 10A
En fonction des possibilités de montage, vous pouvez choisir entre la NTR 101 (antenne mixte GPS, radio, GSM) et la N 301 (antenne GPS). L’antenne doit être montée conformément à la notice de montage de l’antenne respective (branchement cf. Fig. 5, page 22). Fig.1 PourlesVWGolfIVetPassatàpartirdumodèle97, lefiljaune/vertdoitêtresectionnéducâble-adaptateurISOuniversel.Lesextrémitésdufildoiventêtre isolées.
4. Montage de l’autoradio
L’autoradio se montera dans l’emplacement qui lui est réservé, prévu par le constructeur automobile (cf. Fig. 6, page 22). Pour les véhicules sans emplacement DIN, Blaupunkt offre des kits de montage pour des autoradios de 50/52 mm pour les véhicules les plus courants. Vérifiez donc quelle possibilité de montage vous offre votre véhicule, et utilisez, le cas échéant, un kit de montage spécifique à votre véhicule.
1.2 Branchement dans les véhicules sans équipement
Si le véhicule n’offre pas d’équipement autoradio ou si les sections de câble +/- sont trop faibles (< 1,5 mm2), branchez le câble de connexion +/- ISO fourni (reconnaissable au câble marron, orange, vert/jaune et deux câbles rouges) avec le câble d’alimentation électrique universel (disponible chez les revendeurs, réf. 7 607 884 093) comme montré sur la Fig. 2 de la page 9.
4.1 Télécommandes au volant
Les télécommandes au volant de véhicules peuvent être adaptées sur certains modèles au moyen d’une interface adéquate. Pour tout renseignement, n’hésitez pas à contacter votre revendeur.
Le support fourni avec l’autoradio permet le montage dans les véhicules offrant un encastrement DIN de 162 x 53 x 165 mm et une épaisseur de tableau de bord dans la zone des attaches de fixation de 1 à 20 mm (cf. Fig. 1, page 7). Pour le montage, poussez le support dans l’encastrement et vérifiez quelle attache de fixation du support peut être pliée avec un tournevis (cf. Fig. 7, page 22). Note: Plier si possible toutes les attaches de fixation.
4.3 Montage de l’autoradio
Insérez tous les connecteurs sans les logements jusqu’à ce que les becs latéraux s’enclenchent. Introduisez l’autoradio dans le support par devant. Poussez légèrement sur les deux extrémités du cadre jusqu’au blocage des ressorts latéraux à gauche et à droite (déclic audible). Attention ! En introduisant l’autoradio, veillez à ne pas appuyer sur l’écran ou les boutons.
4.4 Démontage de l’autoradio
Vous devez introduire les étriers à gauche et à droite dans les trous de la façade et les enfoncer jusqu’à ce qu’un déclic net se fasse entendre (ressorts latéraux débloqués). Retirez ensuite l’autoradio avec précaution en tenant les deux étriers. Puis, enlevez les câbles de branchement en pressant latéralement sur le bec respectif (cf. Fig. 8, page 22). Note: Les étriers enclenchés ne peuvent être enlevés qu’en sortant l’autoradio.
5. Dessins de branchement
Branchement électrique sur les connecteurs ISO des véhicules, Fig. 1 ................................. page 7 Schéma des connexions, Fig. 2/12 .................. page 9/23 Branchement électrique sur les connecteurs spécifiques aux véhicules, Fig. 3 ..................... page 22 Branchement des haut-parleurs 4 AL (4 Ω/35 W), Fig. 4 ............................................. page 22 Branchement de l’antenne, Fig. 5 .................... page 22 Montage de l’autoradio, Fig. 6/7 ....................... page 22 Démontage de l’autoradio, Fig. 8 ..................... page 22 Câble d’alimentation électrique universel, Fig. 9 ................................................................ page 22 Branchement avec microphone main libres, Fig. 10 .............................................................. page 23 Branchement avec combiné (combiné réf. 7 607 570 512), Fig. 11 .............. page 23

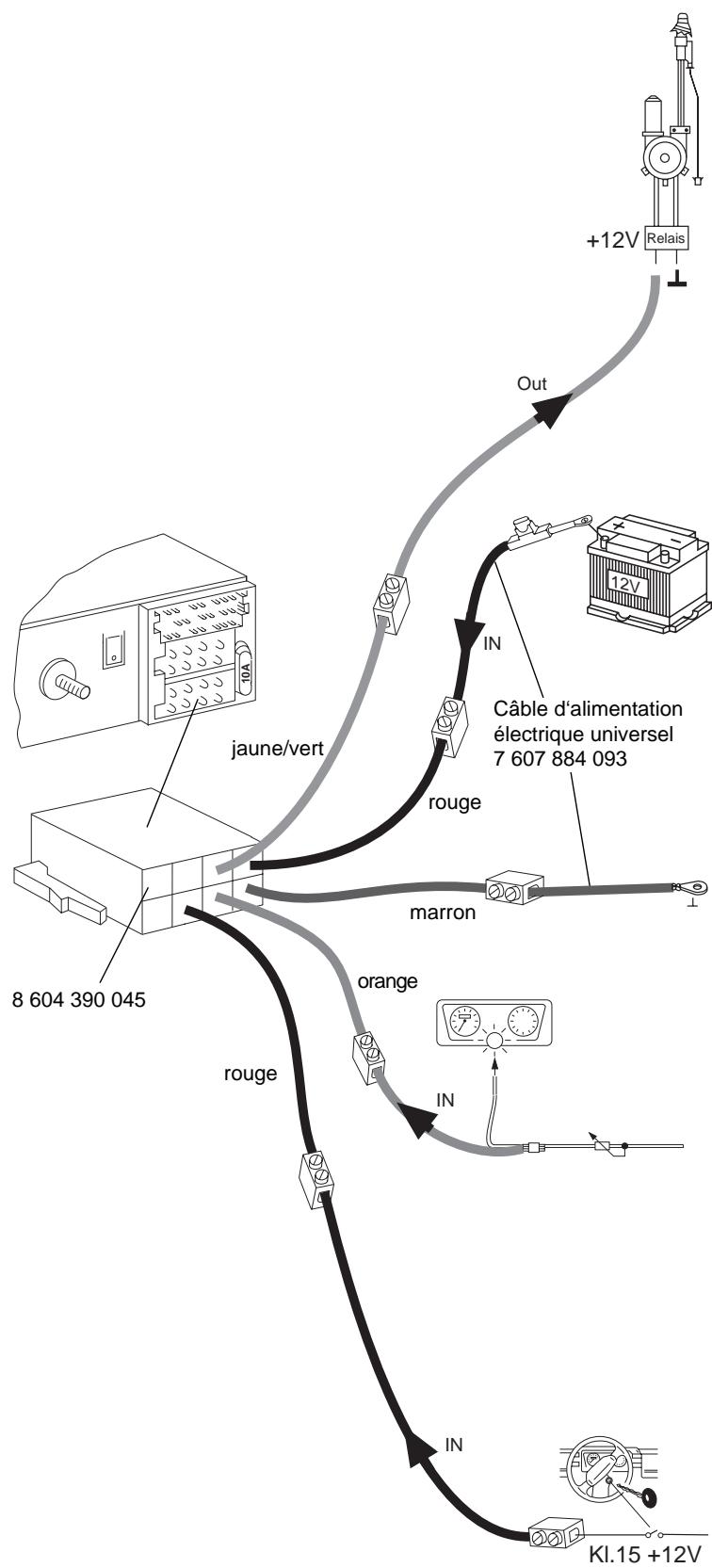

+12V Relais Câbledecommande Le câble de commande est la sortie + commutée pour les composants externes, par ex. antenne moteur (charge maximale < 150 mA). Attention ! Le câble de commande ne doit pas être branché à la borne 15 ((+) commuté) ou à la borne 30 ((+) permanent). Connexiondu(+)permanent(cl.30batterie+12V) Out per. +12V Poser le câble (+) (rouge / section min. 1,5 mm2) vers la batterie (non pas le long des faisceaux de câbles). Brancher le support de sécurité pour protéger le câble (+) et le brancher au pôle (+) de la batterie. 12V 10A
Câble d‘alimentation électrique universel
jaune/vert rouge Connexion à la masse Ne pas brancher le câble de court-circuit (section min. 1,5 mm2) au pôle (-) de la batterie. Poser le câble de court-circuit à un point masse adéquat (vis ou tôle de la carrosserie) et le visser. marron orange
Connexiondel’éclairage Connexion de l’éclairage pour les véhicules offrant un éclairage du tableau de bord réglable.
+12V Connexion (+) (commutée via l’allumage) Kl.15 +12V Il est recommandé de brancher cette connexion uniquement via l’allumage (borne15). Fig.2
