GEBRUIKSAANWIJZING Reactor 40 Kicker GARMIN
Installatie-instructies 20
Reactor™ 40 Kicker Yamaha® EFI adapter Installatie-instructies
Aan de slag
VOORZICHTIG
Raadpleeg de belangrijke veiligheidsinformatie in de Garmin Reactor 40 Kicker Installatie-instructies voordat u dit product installeert en gebruikt.
Als u een Garmin Reactor 40 Kicker stuurautomaat wilt gebruiken met bepaalde Yamaha motoren, moet u ook de onderdelen installeren die in deze set worden meegeleverd. Voor een juiste installatie dient u deze instructies samen met de instructies in de verpakking van de stuurautomaat te volgen.
OPMERKING: Voor de beste resultaten moet de stuurautomaat worden geïnstalleerd door een deskundige scheepsinstallateur die bekend is met uw motor.
Stuuractuator installeren
OPMERKING: Om te begrijpen hoe de stuuractuator op uw specifieke motor kan worden geïnstalleerd, kunt u online foto's van de installatie bekijken. Ga naar www.garmin.com/manuals/reactorkicker.
1 Bereid de motor volgens de instructies in het Reactor 40 Kicker corepack voor en installeer de stuuractuator in de kantelbuis.
2 Monteer de motorsteun en de stuurverbindingsarm (Motorsteun en verbindingsarm monteren, pagina 20).
3 Monteer de motorsteun en de stuurverbindingsarm op de motor (De motorsteun aan de motor bevestigen, pagina 20).
4 Sluit het andere uiteinde van de stuurverbindingsarm aan op de stuuractuator (De verbindingsarm aansluiten op de stuuractuator, pagina 20).
Motorsteun en verbindingsarm monteren
Omdat Kicker-motoren bij gebruik overmatige trillingen veroorzaken, moet u een vochtuitgehard schroefdraadborgmiddel op basis van ethyl, zoals LOCTITE 435, op de schroefdraad van de motorsteun, de bus en de moer in deze eenheid aanbrengen. U moet de aanwijzingen op het product opvolgen en de juiste uithardingstijd aanhouden voordat u de steun monteert.
1 Zoek de met deze adapter meegeleverde motorsteun en de met het kicker corepack meegeleverde verbindingsonderdelen.

2 Draai de bus ③p de draadstang op de steun. Zorg ervoor dat de vlakke kant ③oor de moersleutel van de steun af wijst.
3 Gebruik een 11 mm (7/16) sleutel om de bus op de steun vast te draaien.
4 Plaats een nylon ring ④ over de bus op de steun.
5 Plaats de verbindingsarm over de bus op de steun. Zorg ervoor dat het uiteinde met de inkeping van de steun af wijst.
6 Plaats de andere nylon ring cover de bus op de steun.
7 Draai de moer ⑦op het uiteinde van de draadstang met de smalle kant van de moer ⑧aar de steun gericht.
8 Draai de moer vast met een sleutel van 15 mm ( ^19/_32 ) om de verbindingsarm aan de steun te bevestigen.

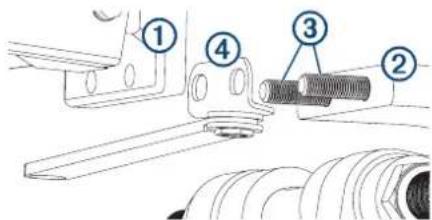

De motorsteun aan de motor bevestigen
De gemonteerde steun en verbindingsarm moeten tussen de roerarm en de stuursteun op de motor worden geïnstalleerd.
1 Verwijder de moeren waarmee de roerarm aan de stuursteun is bevestigd zodat u bij de bouten kunt.

2 Plaats de gemonteerde steun en verbindingsarm ④ over de bouten op de stuursteun en houd deze op zijn plaats.
3 Bevestig de roerarm en de steun met de moeren die u in de eerste stap hebt verwijderd aan de stuursteun.

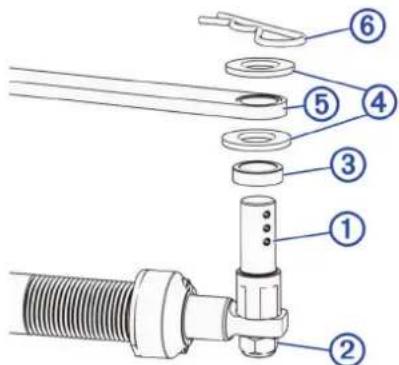

De verbindingsarm aansluiten op de stuuractuator
Nadat u de verbindingsarm met de juiste beugel aan de roerarm van de buitenboordmotor hebt bevestigd, moet u deze aansluiten op de stuuractuator.
1 Schroef de verbindingspen ① in het uiteinde van de stang van stuuractuator en zet deze vast met de borgmoer ②

2 Raadpleeg het schema en breng het afstandsstuk ③de onderlegringen ④en de verbindingsarm aan op de verbindingspen.
OPMERKING: Indien nodig kunt u een extra zwart afstandsstuk (meegeleverd) op de verbindingspen aanbrengen om de verbindingsarm horizontaal te houden.
3 Druk de R-pen ⑥door het gat op de verbindingspen om de verbindingsarm vast te zetten.
De gasklepactuator installeren
OPMERKING: Om te begrijpen hoe de gasklepactuator op uw specifieke motorspruitstuk kan worden geïnstalleerd en op de gasklep kan worden aangesloten, kunt u online foto's van de installatie bekijken. Ga naar www.garmin.com/manuals/reactorkicker.
1 Raadpleeg de Reactor 40 Kicker Installatie-instructies voor de gasklepactuator in het corepack om de montage- en aansluitvereisten van de gasklepactuator te begrijpen.
2 Monteer met behulp van de onderdelen in deze adapterset de gasklepkoppeling (De gasklepkoppeling monteren, pagina 21).
3 Sluit de gasklepactuatorkabel aan op de gasklepkoppeling (De kabel van de gasklepactuator bevestigen aan de gasklepkoppeling, pagina 21).
4 Monteer de onderdelen in deze adapterset en bevestig ze aan de motor (Aansluitingen van de gasklepactuatorcomponenten, pagina 21).
5 Voer met behulp van de Reactor 40 Kicker Installatie-instructies voor de gasklepactuator de installatie van de gasklepactuator uit en test deze.
De gasklepkoppeling monteren
De gasklepkoppeling zorgt ervoor dat de gasklepkabel van de actuator de gasklephendel op de motor opentrekt.
1 Gebruik de onderdelen uit deze adapterset en plaats de steun voor de gasklepkoppeling op het kegelvormige uiteinde van de verbindingsarm van de gasklep ②

2 Gebruik de bout en moer uit deze adapterset om de steun aan de arm te bevestigen.
3 Draai de moer zo vast dat de steun stevig aan de arm is bevestigd, maar los genoeg is om vrij te bewegen.
De kabel van de gasklepactuator bevestigen aan de gasklepkoppeling
De gasklepkoppeling is ontworpen om de kabel van de gasklepactuator veilig vast te zetten. Vanwege het ontwerp dient u de kabel van de gasklepactuator te bevestigen aan de gasklepkoppeling voordat u onderdelen op de motor bevestigt.
1 Monteer indien nodig de gasklepkoppeling (De gasklepkoppeling monteren, pagina 21).
2 Plaats het ronde uiteinde van de gasklepactuatorkabel in het kabelgat aan het uiteinde van de gasklepkoppeling.

3 Draai de kabel zodanig dat deze door de sleuf aan het uiteinde van de koppeling kan worden gestoken.
Aansluitingen van de gasklepactuatorcomponenten

| Onderdeel Opmerkingen | |
| 1Gasklepactuator-kabel (van de gasklepactuator-kast) | U dient de kabel van de gasklepactuator aan te sluiten op de koppeling van de gasklepregeling 4voordat u deze aan de steun van de gasklepkabel bevestigt 2De kabel van de gasklepactuator bevestigen aan de gasklepkoppeling, pagina 21). |
| 2Steun voor de gasklepkabel | U dient de kabel van de gasklepactuator 6met behulp van de meegeleverde schroeven te bevestigen aan de steun voor de gasklepkabel (waarmee de kabel van de gasklepactuator aan de steun is bevestigd, pagina 21). |
| 3Montagelocatie van het spruit-stuk | U moet de bestaande bout van het spruitstuk verwij-deren en deze gebruiken om de steun van de gasklepkabel 7e bevestigen. |
| 4Koppeling van de gaskleprege-ling | U dient de koppeling van de gasklepregeling te monteren voordat u deze kunt installeren (De gasklepkoppeling monteren, pagina 21).Wees uiterst voorzichtig bij het verwijderen van de moer aan de onderkant van gasklepregelingswiel en -veer. Als de veer eraf valt, kan deze ontspannen en kan het moeilijk zijn om hem weer aan te brengen (De koppeling van de gasklepregeling aan het gasklepregelingswiel bevestigen, pagina 21). |
waarmee de kabel van de gasklepactuator aan de steun is bevestigd
Voordat u de kabel op de steun bevestigt, dient u het uiteinde van de gasklepactuatorkabel aan te sluiten op de gasklepkoppeling (De kabel van de gasklepactuator bevestigen aan de gasklepkoppeling, pagina 21).
1 Plaats de bovenkant van de steun ①boven het verhoogde gedeelte van de gasklepactuatorkabel ②

2 Maak de kabel met de meegeleverde schroeven vast op de steun ③

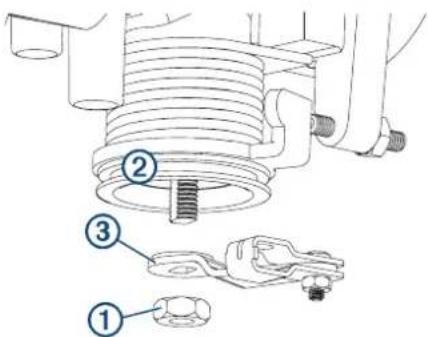

De koppeling van de gasklepregeling aan het gasklepregelingswiel bevestigen
U dient de koppeling van de gasklepregeling te monteren voordat u deze kunt installeren (De gasklepkoppeling monteren, pagina 21).
1 Pas op dat deze niet in de behuizing van de motor valt en verwijder de 10mm-moer gan de onderkant van gasklepwiel en -veer ?en houd de veer vast zodat deze niet van de gasklepstang glijdt.

6 Schakel de motor uit als dat nodig is.
OPMERKING: Wees uiterst voorzichtig bij het verwijderen van de moer aan de onderkant van gasklepregelingswiel en -veer. Als u de veer laat vallen en deze van de gasklepstang glijdt, kan deze ontspannen en kan het moeilijk zijn om hem weer aan te brengen.
2 Breng een vochtuitgehard schroefdraadborgmiddel op basis van ethyl, zoals LOCTITE 435, aan op de schroefdraad van de gasklepstang en op de 10mm-moer die u in de eerste stap hebt verwijderd.
LET OP
Trillingen bij normaal gebruik kunnen ertoe leiden dat deze moer eraf valt als u geen schroefdraadborgmiddel aanbrengt.
3 Plaats de gemonteerde koppeling van de gasklepregeling ③ op de gasklepstang.
De verbindingsarm van de gasklepregeling bevat groeven zodat deze slechts op één manier op het gasklepregelingswiel past.
4 Bevestig de koppeling van de gasklepregeling aan het gasklepregelingswiel met behulp van de 10mm-moer die u in de eerste stap hebt verwijderd.
De koppelingsonderdelen instellen voor een goed stationair toerental
Nadat u de onderdelen van de gasklepactuator hebt geïnstalleerd in de motor, dient u deze af te stellen zodat de motor stationair goed loopt.
1 Draai de steun van de gasklepactuator op het motorspruitstuk los tot de gasklepactuator de gasklephendel niet meer opentrekt. Er moet duidelijke speling in de kabel zijn.
2 Stel de gasklep op het roer in op stationair, start de motor en voer een van de volgende handelingen uit:
- Als de motor niet goed stationair draait, draait u de stelschroef op de gasklephendel los en past u de koppelingsstang van de gasklep op het roer aan tot de motor goed stationair draait. Daarna draait u de stelschroef vast.
- Als de motor goed stationair draait, gaat u verder met de volgende stap.
3 Gebruik de gasklep op het roer om de snelheid van de motor te verhogen en voer een van de volgende handelingen uit:
- Als de motor het toerental niet op de juiste wijze verhoogt en weer stationair gaat draaien, herhaalt u de vorige stap om de koppelingsstang van de gasklep op het roer aan te passen.
- Als de motor volgens verwachting sneller gaat draaien en weer terug gaat naar stationair, gaat u verder met de volgende stap.
4 Pas de positie van de steun voor de gasklepactuator aan tot de kabel van de gasklepactuator strak staat en de motor volgens verwachting stationair loopt.
5 Draai de steun van de gasklepactuator op het motorspruitstuk vast om de kabel strak te trekken.
