Produkttyp	Marin autopilot adapter kit
Märke	Garmin
Modell	Reactor 40 Kicker
Kompatibilitet	Yamaha® EFI-motorer (utombords hjälpmotorer)
Ingående komponenter	Styrenhet, gasreglage, motorfäste, rorkultsarm, fästdetaljer
Huvudfunktioner	Autopilot för hjälpmotor (styrning och gas)
Strömförsörjning	Via autopilotsystemet (12 V DC)
Material	Stål, nylon, aluminium
Installation	Kräver professionell installatör; följ medföljande instruktioner
Tomgångsjustering	Manuell inställning efter installation av gasvajer
Underhåll	Kontrollera att fästdetaljer är åtdragna; applicera gänglåsning typ LOCTITE 435
Säkerhet	Läs säkerhetsanvisningarna före installation
Mått (styrenhet)	Cirka 150 mm längd (bekräftas)
Vikt	Cirka 1 kg (uppskattning)
Drifttemperatur	Från -15 till 70 °C (beroende på komponenter)
Medföljande dokument	Installationsmanual (40 sidor)
Garanti	Standard Garmin tillverkargaranti
Användarbetyg	8.5/10
Reparerbarhet	Reservdelar tillgängliga via Garmin och auktoriserade återförsäljare
Produktkod	Reactor 40 Kicker

Vanliga frågor - Reactor 40 Kicker GARMIN

Vad är syftet med Reactor 40 Kicker-satsen?

Denna adapterkit gör det möjligt att ansluta en autopilot Garmin Reactor 40 till en hjälpmotor Yamaha EFI för att automatiskt styra riktning och gas.

Är denna sats kompatibel med alla Yamaha-motorer?

Den är utformad för Yamaha EFI-motorer (utombords hjälpmotorer). Kontrollera exakt kompatibilitet i installationsmanualen eller på Garmins webbplats.

Hur installerar jag styrenheten?

Följ stegen: förbered motorn, sätt in styrenheten i tilt-röret, montera motorfästet och rorkultsarmen, fäst fästet på motorn, anslut sedan armen till styrenheten. Använd gänglåsning LOCTITE 435 på gängorna.

Hur installerar jag gasreglaget?

Montera gasreglagets rorkult, anslut styrenhetens kabel till rorkulten, fäst kabelns fäste på motorns insugningsrör, skruva sedan rorkulten på gasreglagets ratt. Justera tomgången efter installation.

Vilken typ av gänglåsning ska användas?

Använd en gänglåsning på etylbasis som härdar i fukt, såsom LOCTITE 435, för att förhindra lossning på grund av vibrationer.

Kan jag installera satsen själv?

Det rekommenderas starkt att anlita en professionell installatör som känner till din motor för att garantera korrekt och säker funktion.

Hur justerar jag tomgången efter installation?

Lossa styrenhetens fäste tills kabeln är slak, starta motorn, justera sedan rorkultens stång så att tomgången blir korrekt. Dra sedan åt fästet för att spänna kabeln utan slack.

Vad gör jag om muttern på gasreglagets ratt lossnar?

Var noga med att inte tappa den. Om fjädern glider blir den svår att återmontera. Applicera gänglåsning på axeln innan du skruvar tillbaka muttern.

Var hittar jag reservdelar?

Reservdelar finns tillgängliga hos Garmin eller auktoriserade återförsäljare. Besök officiell webbplats eller kontakta kundtjänst.

Hur rengör jag utrustningen?

Använd en mjuk, torr trasa. Undvik aggressiva kemikalier. Kontrollera regelbundet att det inte finns korrosion på metalldelar.

BRUKSANVISNING Reactor 40 Kicker GARMIN

4 Plasser en nylonskive ④ over hylsen på braketten.

5 Med den taggete enden av leddkoblingsarmen vendt bort fra braketten plasserer du leddkoblingsarmen över hylsen på braketten.

6 Plasser den andre nylonskiven @ver hylsen på braketten.

7 Med den smale enden av mutteren Ⓢndt mot braketten skrur du mutteren Ⓞpå i enden av gjengestangen.
8 Bruk en skrunøkkel på 15 mm ( ^19/_32 tommer) til å stramme til mutteren for å feste leddkoblingsarmen til braketten.

Montere motorbraketten på motoren

Den monterte braketten og leddkoblingsarmen må monteres mellom rorarmen og styrebraketten på motoren.

Du måste läsa den viktiga säkerhetsinformationen i installationsinstruktionerna för gasreglaget Garmin Reactor 40 Kicker innan du installerar och använder den här produkten.

Om du vill använda ett Garmin Reactor 40 Kicker autopilotsystem med utvalda Yamaha motorer måste du också installera de komponenter som ingår i den här satsen. För korrekt installation måste du använda de här instruktionerna tillsammans med instruktionerna som följer med autopilotens corepaket.

Obs! För bästa resultat bör autopilotsystemet installeras av en kunnig marin installatör som är bekant med din motor.

Installera styrmanöverdonet

Obs! För att förstå hur styrmanöverdonet monteras på just din motor kan du se installationsfoton på nätet. Gå till www.garmin.com/manuals/reactorkicker.

1 Följ instruktionerna i corepaketet till Reactor 40 Kicker, förbered motorn och montera styrmanöverdonet i styrröret.
2 Montera motorfästet och styrningens länkarm (Montering av motorfästet och länkarmen, sidan 32).
3 Montera motorfästet och styrningens länkarm på motorn (Installera motorfästet på motorn, sidan 32).
4 Anslut den andra änden av styrningens länkarm till styrmanöverdonet (Ansluta lyftenheten till styrningsmanöverdonet, sidan 32).

Montering av motorfästet och länkarmen

Eftersom kicker-motorer skapar kraftiga vibrationer vid användning måste du applicera ett fukthärdat etylbaserat gänglåsningsmedel, t.ex. LOCTITE 435 på gängorna på motorfästet, bussningen och muttern i den här enheten. Du måste följa anvisningarna på produkten och se till att den härdar korrekt innan du sätter ihop och monterar fästet.

1 Leta upp motorfästet ⓣsom följer med adaptersatsen och lyftdelarna som följer med kicker-corepaketet.

2 Med skiftnyckelytorna ④ på bussningen pekande bort från fästet skruvar du fast bussningen ③ på den gängade stången på fästet.
3 Använd en 11 mm (7/16 tum) skiftnyckel och dra åt bussningen på fästet.
4 Placera en nylonbricka ④ver bussningen på fästet.
5 Placera lyftarmen över bussningen på fästet med den skårade änden av lyftarmen riktad bort från fästet.
6 Placera den andra nylonbrickan över bussningen på fästet.

7 Med den smala änden av muttern Ⓚänd mot fästet, skruva fast muttern Ⓤ på den gångade stångens ände.
8 Använd en 15 mm ( ^19/_32 tum) skiftnyckel och dra åt muttern för att fästa lyftarmen på fästet.

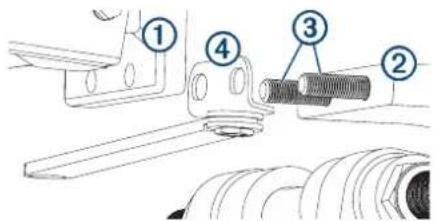

Installera motorfästet på motorn

Det monterade fästet och lyftarmen måste monteras mellan rorkulten och styrfästet på motorn.

1 Ta bort muttrarna som fäster rorkulten ⑨id styrfästet så att du kommer åt bultarna ③

2 Placera det monterade fästet och länkarmen ④ over bultarna på styrfästet och håll det på plats.
3 Använd muttrarna du tog bort i det första steget och fäst rorkulten och fästet på styrfästet.

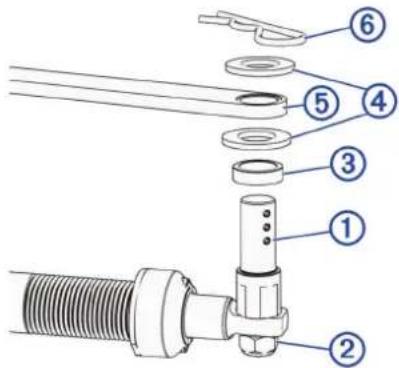

Ansluta lyftenheten till styrningsmanöverdonet

När du har anslutit lyftenheten till kicker-motorns styrstångsarm med hjälp av lämpligt fäste måste du ansluta den till styrmanöverdonet.

1 Skruva in lyftsprinten ①änden av styrmanöverdonets stång och säkra den med låsmuttern ②

2 Montera distansbrickor ③brickor och lyftarm enligt schemat på lyftsprinten.

Obs! Du kan montera en extra svart distansbricka (medföljer) på lyftsprinten om det behövs för att justera lyftarmens nivå.

3 Tryck R-sprinten @genom hålet på lyftsprinten för att säkra länkarmen.

Installera gasmanöverdonet

Obs! För att förstå hur gasreglaget monteras på grenröret till just din motor och ansluts till gasen kan du se installationsfoton på nätet. Gå till www.garmin.com/manuals/reactorkicker.

1 Se installationsinstruktionerna för gasreglaget Reactor 40 Kicker som finns i corepaketet för att förstå gasreglagets monterings- och anslutningskrav.
2 Använd delarna i adaptersatsen för att montera gaslänkaget (Montera gaslänkaget, sidan 33).
3 Anslut gasvajern till gaslänkaget (Ansluta gasvajern till gaslänkaget, sidan 33).
4 Sätt ihop delarna i adaptersatsen och fäst dem på motorn (Anslutningar till gasreglagets komponenter, sidan 33).
5 Använd installationsinstruktionerna för gasreglaget Reactor 40 Kicker och slutför och testa installationen av gasreglaget.

Montera gaslänkaget

Gaslänkaget gör att gasvajern från manöverdonet kan dra ut spjällarmen på motorn.

1 Använd de delar som ingår i adaptersatsen och placera gaslänkagets fäste ① på den koniska änden av gasens länkarm ②

2 Använd bulten och muttern som följer med i adaptersatsen och fäst fästet på armen.

3 Dra åt muttern så att fästet är ordentligt anslutet till armen, men tillräckligt löst så att fästet kan röra sig fritt.

Ansluta gasvajern till gaslänkaget

Gaslänkaget är konstruerat för att hålla fast vajern från gasmanöverdonet. På grund av konstruktionen måste du ansluta gasvajern till gaslänkaget innan du fäster delarna på motorn.

1 Montera vid behov ihop gaslänkaget (Montera gaslänkaget, sidan 33).

2 Placera den runda änden av gasvajern i hålet på änden av gaslänkaget.

3 Vrid vajern så att den matas genom skåran i änden av länkaget.

Anslutningar till gasreglagets komponenter

1Gasvajer (från spjällhuset)	Du ska ansluta gasvajern till gasstyrningslänkaget 4 innan du fäster den på gasvajerfästet 2Ansluta gasvajern till gaslänkaget, sidan 33).
2Gasvajerfäste	Du måste säkra gasvajern 1gasvajerfästet med de medföljande skruvarna på fästet (Fästa gasvajern på fästet, sidan 33).
3Grenrörets monterings-plats	Du måste ta bort den befintliga bulten på grenröret och använda den för att fästa gasvajerfästet 2
4Gasstyrnings-länkage	Du måste sätta ihop gasstyrningslänkaget innan det monteras (Montera gaslänkaget, sidan 33).Var mycket försiktig när du tar bort muttern på botten av gasreglagets hjul och fjäder. Om fjädern faller av kan den rulla upp sig och vara svår att sätta tillbaka (Fästa gasstyrningslänkaget på gasreglagets hjul, sidan 33).

Fästa gasvajern på fästet

Innan du säkrar vajern i fästet ska du ansluta gasvajerns ände till gaslänkaget (Ansluta gasvajern till gaslänkaget, sidan 33).

1 Placera fästets övre del över den upphöjda delen av gasvajern ②

2 Fäst vajern i fästet med de medföljande skruvarna ③

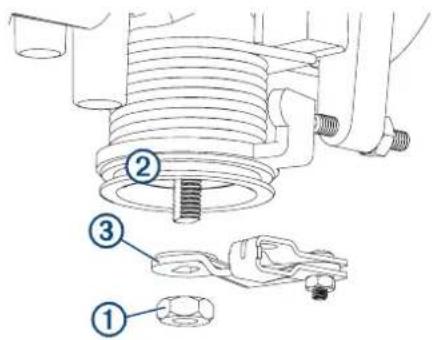

Fästa gasstyrningslänkaget på gasreglagets hjul

Du måste sätta ihop gasstyrningslänkaget innan det monteras (Montera gaslänkaget, sidan 33).

1 Ta bort 10-millimetersmuttern Ⓥ mid botten av gasreglagets hjul och fjäder ⚫ och var försiktig så att det inte faller ned i motorhuset, och håll kvar fjädern så att den inte glider ner på gasskaftet.

Obs! Var mycket försiktig när du tar bort muttern på botten av gasreglagets hjul och fjäder. Om fjädern faller ner och faller av gasskaftet kan den rullas upp och vara svår att sätta tillbaka.

2 Stryk på ett fukthärdat, etylbaserat gängläsningsmedel, t.ex. LOCTITE 435, på gångorna på gasskaftet och på 10-millimetersmuttern som du tog bort i det första steget.

OBS!

Vibrationer vid normal användning kan leda till att muttern faller av om du inte använder gänglåsningsmedel.

3 Placera det monterade gasstyrningslänkaget ③å gasskaftet.

Gasstyrningslänkaget är konstruerat så att det endast passar på ett sätt på gasreglagets hjul.

4 Fäst gasstyrningslänkaget på gasreglagets hjul med hjälp av 10-millimetersmuttern som du tog bort i det första steget.

Ställa in länkagekomponenterna för rätt tomgång

När du har monterat gasmanöverdonets komponenter på motorn måste du justera dem så att motorn går på korrekt tomgång.

1 Lossa gasmanöverdonets fäste på motorns grenrör tills gasmanöverdonet inte drar ut spjällarmen.

Det ska finnas uppenbart slack i gasvajern.

2 Ställ in rorkultens gasreglage på tomgång, starta motorn och utför en åtgård:

• Om motorn inte går på korrekt tomgång ska du lossa inställningsskruven på spjällarmen, justera rorkultens gaslänkarm tills motorn går på rätt tomgång och sedan dra åt inställningsskruven.
• Om motorn går på rätt tomgång fortsätter du till nästa steg.

3 Öka motorns varvtal med hjälp av rorkultens gasreglage och utför en åtgård:

• Om motorn inte ökar varvtalet och återgår till korrekt tomgång upprepar du föregående steg för att justera rorkultens gaslänkarm.
• Om motorn ökar varvtalet och återgår till korrekt tomgång fortsätter du till nästa steg.

4 Justera läget för gasmanöverdonets fäste tills inget slack finns kvar i gasvajern och motorn går på rätt tomgång.

5 Dra åt gasmanöverdonets fäste på motorns grenrör för att ställa in vajerspänningen.
6 Stäng vid behov av motorn.
