Produkttype	Kit til marin autopilotadapter
Mærke	Garmin
Model	Reactor 40 Kicker
Kompatibilitet	Yamaha® EFI motorer (hjælpemotorer påhængsmotorer)
Inkluderede komponenter	Styringsaktuator, gasspjældsaktuator, motorbeslag, styrarm, monteringsdele
Hovedfunktioner	Automatisk styring af hjælpemotor (styring og gas)
Strømforsyning	Via autopilotsystemet (12 V DC)
Materiale	Stål, nylon, aluminium
Installation	Kræver professionel installatør; følg de medfølgende instruktioner
Tomgangsjustering	Manuel indstilling efter installation af gaskabel
Vedligeholdelse	Kontroller fastgørelsesstramning; påfør gevindlåser type LOCTITE 435
Sikkerhed	Læs sikkerhedsanvisningerne før installation
Mål (styringsaktuator)	Cirka 150 mm i længden (skal bekræftes)
Vægt	Cirka 1 kg (estimat)
Driftstemperatur	Fra -15 til 70 °C (afhængigt af komponenter)
Medfølgende dokumenter	Installationsvejledning (40 sider)
Garanti	Standard Garmin producentgaranti
Brugerbedømmelse	8.5/10
Reparationsmuligheder	Reservedele tilgængelige via Garmin og autoriserede forhandlere
Produktkode	Reactor 40 Kicker

Ofte stillede spørgsmål - Reactor 40 Kicker GARMIN

Hvad er formålet med Reactor 40 Kicker kittet?

Dette adapterkit gør det muligt at tilslutte en autopilot Garmin Reactor 40 til en hjælpemotor Yamaha EFI for automatisk at styre retning og gas.

Er dette kit kompatibelt med alle Yamaha motorer?

Det er designet til Yamaha EFI motorer (hjælpemotorer påhængsmotorer). Kontroller nøjagtig kompatibilitet i installationsvejledningen eller på Garmins hjemmeside.

Hvordan installeres styringsaktoren?

Følg trinene: forbered motoren, indsæt aktuatoren i hældningsrøret, saml motorbeslaget og styrearmen, fastgør beslaget på motoren, tilslut derefter armen til styringsaktoren. Brug gevindlåser LOCTITE 435 på gevindene.

Hvordan installeres gasspjældsaktoren?

Saml gasspjældets styretræk, tilslut aktuatorens kabel til styretrækket, fastgør kabelbeslaget på motorens manifold, skru derefter styretrækket på gashåndtaget. Juster tomgangen efter installation.

Hvilken type gevindlåser skal bruges?

Brug en gevindlåser på ethylbasis, der hærder i fugt, såsom LOCTITE 435, for at forhindre løsning på grund af vibrationer.

Kan jeg installere kittet selv?

Det anbefales stærkt at få en professionel installatør med kendskab til din motor for at sikre korrekt og sikker drift.

Hvordan justeres tomgangen efter installation?

Løsn aktuatorens beslag, indtil kablet er slapt, start motoren, juster derefter styretrækstangen, så tomgangen er korrekt. Spænd derefter beslaget for at stramme kablet uden slør.

Hvad gør jeg, hvis møtrikken på gashåndtaget falder af?

Pas på ikke at miste den. Hvis fjederen glider, bliver den svær at geninstallere. Påfør gevindlåser på akslen, før møtrikken skrues på igen.

Hvor finder jeg reservedele?

Reservedele fås hos Garmin eller autoriserede forhandlere. Se det officielle websted eller kontakt kundeservice.

Hvordan rengør jeg udstyret?

Brug en blød, tør klud. Undgå skrappe kemikalier. Kontroller jævnligt for korrosion på metaldele.

BRUGSANVISNING Reactor 40 Kicker GARMIN

Installationsvejledning 23

Asennusohjeet 26

Sådan kommer du i gang

▲ FORSIGTIG

Du skal læse de vigtige sikkerhedsoplysningerne i GarminReactor 40 Kicker Installationsvejledningen, før du installerer og bruger dette produkt.

Hvis du vil bruge et Garmin Reactor 40 Kicker autopilotsystem med udvalgte Yamaha motorer, skal du også montere komponenter, der følger med dette sæt. For korrekt montering skal du bruge disse instruktioner sammen med instruktionerne i autopilot corepack.

BEMÆRK: For at opnå de bedste resultater skal autopilotsystemet monteres af en kyndig marinemontør med kendskab til din motor.

Montering af styringsaktuatoren

BEMÆRK: Du kan se installationsbilleder online for at se, hvordan styreaktuatoren monteres på din motor. Gå til www.garmin.com/manuals/reactorkicker.

1 Ved at følge instruktionerne i Reactor 40 Kicker corepack skal du forberede motoren og montere styreaktuatoren i tiltrøret.
2 Saml motorbeslaget og styreforbindelsesarmen (Montering af motorbeslaget og forbindelsesarmen, side 23).
3 Monter motorbeslaget og styreforbindelsesarmen på motoren (Montering af motorbeslaget på motoren, side 23).
4 Forbind den anden ende af styreforbindelsesarmen til styringsaktuatoren (Forbindelse af ledforbindelsesarmen til styringsaktuatoren, side 23).

Montering af motorbeslaget og forbindelsesarmen

Da kicker-motorer skaber overdreven vibration under brug, skal du påføre en fugtighedshærdet, etylbaseret gevindlåsemiddel, som f.eks. LOCTITE 435 på gevindene på motorbeslaget, bøsningen og møtrikken i denne samling. Du skal følge vejledningen på produktet og muliggøre den korrekte hærdningstid, før du samler og monterer beslaget.

2 Med nøglefladerne på bøsningen pegende væk fra beslaget skal du skrue bøsningen på beslagets gevindstang.
3 Brug en 11 mm (7/16 tommer) skruenøgle til at spænde bøsningen på beslaget.
4 Placer en nylonskive ④ver bøsningen på beslaget.
5 Med den indskårne ende af ledforbindelsesarmen vendt væk fra beslaget placeres ledforbindelsesarmen ⑤ver bøsningen på beslaget.
6 Placer den anden nylonskive @ver bøsningen på beslaget.

7 Med den smalle ende af møtrikken ændt mod beslaget skal du skrue møtrikken på enden af gevindstangen.
8 Brug en 15 mm ( ^19/_32 tommer) skruenøgle til at spænde møtrikken for at fastgøre ledforbindelsesarmen til beslaget.

Montering af motorbeslaget på motoren

Det samlede beslag og forbindelsesarmen skal monteres mellem styrearmen og styrebeslaget på motoren.

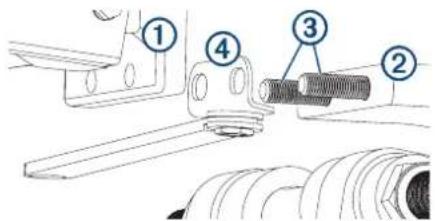

1 Fjern de møtrikker, der fastgør styrearmen til ①styrebeslaget ②, så du har adgang til boltene ③

2 Placér det samlede beslag og forbindelsesarmen ④ over boltene på styrebeslaget, og hold det på plads.
3 Brug de bolte, som du afmonterede under første trin, til at fastgøre styrearmen og beslaget til styrebeslaget.

Forbindelse af ledforbindelsesarmen til styringsaktu- atoren

Når du har forbundet ledforbindelsesarmen til din påhængsmotorstyrrearm ved hjælp af det relevante beslag, skal du forbinde den til styringsaktuatoren.

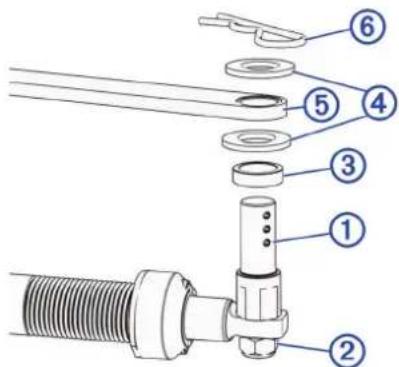

1 Skru ledforbindelsestappen ①enden af styringsaktuatorstangen, og fastgør den med läsemøtrikken ②.

2 Kig på diagrammet, og monter afstandsstykket ③ spændskiverne ④ og ledforbindelsesarmen på ledforbindelsestappen.

BEMÆRK: Du kan om nødvendigt montere et ekstra sort afstandsstykke (medfølger) på ledforbindelsestappen for at hjælpe med at få ledforbindelsesarmen til at flugte.

3 Skub R-stiften ⑥gennem hullet på ledforbindelsestappen for at fastgøre ledforbindelsesarmen.

Montering af gasspjældsaktuator

BEMÆRK: Du kan se installationsbilleder online for at se, hvordan gasspjældsaktuatoren monteres på din specifikke motormanifold og forbindes til gashåndtaget. Gå til www.garmin.com/manuals/reactorkicker.

1 Se installationsvejledningen til Reactor 40 Kicker gasspjældsaktuator i corepack for at forstå kravene til montering og tilslutning af gasspjældsaktuatoren.
2 Saml gasspjældsforbindelsen ved hjælp af delene i dette adaptersæt (Samling af gasspjældsforbindelsen, side 24).

3 Forbind gasspjældsaktuatorkablet til gasspjældsforbindelsen (Tilslutning af gasspjældsaktuatorkablet til gasspjældsforbindelsen, side 24).
4 Saml delene i dette adaptersæt, og fastgør dem til motoren (Tilslutninger for gasspjældsaktuatorens komponenter, side 24).
5 Udfør og test monteringen af gasspjældsaktuatoren ved hjælp af installationsvejledningen til Reactor 40 Kicker gasspjældsaktuator.

Samling af gasspjældsforbindelsen

Gasspjældsforbindelsen gør gaskablet fra aktuatoren i stand til at åbne gasspjældsarmen på motoren.

1 Brug de dele, der følger med dette adaptersæt, til at placere gasspjældsforbindelsens beslag ① på den smalle ende af gasspjældsforbindelsens arm ②

2 Brug bolten og møtrikken, der følger med dette adaptersæt, til at fastgøre beslaget til armen.
3 Spænd møtrikken, så beslaget er sikkert forbundet til armen, men løst nok til, at beslaget kan bevæge sig frit.

Tilslutning af gasspjældsaktuatorkablet til gasspjældsforbindelsen

Gasspjældsforbindelsen er designet til at holde kablet fra gasspjældsaktuatoren på plads. På grund af konstruktionen skal du forbinde gasspjældsaktuatkablet til gasspjældsforbindelsen, før du fastgør delene til motoren.

1 Saml om nødvendigt gasspjældsforbindelsen (Samling af gasspjældsforbindelsen, side 24).
2 Sæt den runde ende af gasspjældsaktuatorkablet ind i hullet i enden af gasspjældsforbindelsen.

3 Drej kablet, så det føres gennem åbningen i enden af forbindelsen.

Tilslutninger for gasspjældsaktuatorens komponenter

Del Bemærkninger
1Gasspjældsaktuatorkabel (fra gasspjældsaktuatorboksen)	Du skal slutte gasspjældsaktuatorkablet til gasspjældsforbindelsen 4for det fastgøres til gasspjældskabelbeslaget 2Tilslutning af gasspjældsaktuatorkablet til gasspjældsforbindelsen, side 24).
2Gasspjældskabelbeslag	Du skal fastgøre gasspjældsaktuatorkablet 1i gasspjældskabelbeslaget ved hjælp af de medfølgende skruer (, der holder gasspjældsaktuatkabel fast på beslaget, side 24).
3Monteringssted til manifold	Du skal fjerne den eksisterende bolt på manifolden og bruge den til at fastgøre gasspjældskabelbeslaget 2
4Gasspjældsforbindelse	Gasspjældsforbindelsen skal samles, før den monteres (Samling af gasspjældsforbindelsen, side 24).Vær meget forsigtig, når du fjerner møtrikken i bunden af gasspjældsforbindelsens hjul og fjeder. Hvis fjederen falder af, kan den rulle ud og være vanskelig at genmontere (Fastgørelse af gasspjældsforbindelsen til gasreguleringshjulet, side 24).

, der holder gasspjældsaktuotorkabel fast på beslaget Før kablet fastgøres til beslaget, skal du forbinde enden af gasspjældsaktuotorkablet til gasspjældsforbindelsen (Tilslutning af gasspjældsaktuotorkablet til gasspjældsforbindelsen, side 24).

1 Placer den øverste del af beslaget ① over den hævede del af gasspjældsaktuatorkablet ②

2 Fastgør kablet til beslaget ved hjælp af de medfølgende skruer ③

Fastgørelse af gasspjældsforbindelsen til gasregulerings-hjulet

Gasspjældsforbindelsen skal samles, før den monteres (Samling af gasspjældsforbindelsen, side 24).

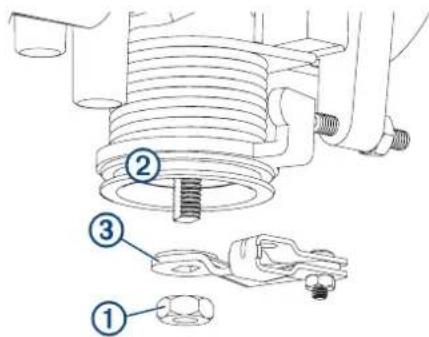

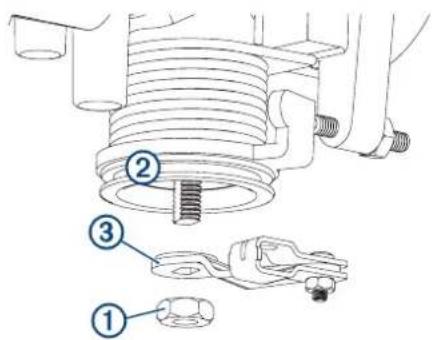

1 Sørg for, at den ikke falder ned i motorhuset, og fjern 10 mm møtrikken ①bunden af gasreguleringshjulet og -fjederen ②, og hold fjederen, så den ikke glider ned af gasspjældsakslen.

BEMÆRK: Vær meget forsigtig, når du fjerner møtrikken i bunden af gasspjældsforbindelsens hjul og fjeder. Hvis fjederen falder ned og falder af gasspjældsakslen, kan den rulle ud og kan være vanskelig at genmontere.

2 Påfør et fugthærdet, ethyl-baseret gevindlåsemiddel, som f.eks. LOCTITE 435, på gevindene på gasspjældsakslen og på den 10 mm møtrik, du fjernede i første trin.

BEMÆRK

3 Anbring den samlede gasspjældsforbindelsen ③å gasspjældsakslen. Gasspjældsforbindelsens arm kan kun fastgøres til gasreguleringshjulet på én måde.

4 Fastgør gasspjældsforbindelsen til gasreguleringshjulet vha. den 10 mm møtrik, du afmonterede i første trin.

Indstilling af ledforbindelseskomponenter til korrekt tomgang

Når du har monteret gasspjældsaktuatorens komponenter på motoren, skal du justere dem, så motoren kører korrekt i tomgang.

1 Løsn gasspjældsaktuatorbeslaget på motormanifolden, indtil gasspjældsaktuatoren ikke trækker i og åbner gashåndtaget. Der skal være et tydeligt slæk i gasspjældsaktuotorkablet.
2 Juster styrearmens gasspjæld til tomgang, start motoren, og fuldfør handlingen:

- Hvis motoren ikke kører korrekt i tomgang, løsnes sætskruen på gashåndtaget, og styrearmens gasspjældsforbindelsesstang justeres, indtil motoren kører korrekt i tomgang, og sætskruen spændes.

- Hvis motoren kører korrekt i tomgang, skal du fortsætte til næste trin.

3 ∅g motorens omdrejningstal ved hjælp af styrearmens gasspjæld, og fuldfør handlingen:

- Hvis motoren ikke øger omdrejningstallet og igen kører korrekt i tomgang, skal du gentage det foregående trin for at justere styrearmens gasspjældsforbindelsesstang.

- Hvis motoren øger omdrejningstallet og igen kører korrekt i tomgang, skal du fortsætte til næste trin.

4 Juster gasspjældsaktuatorbeslagets position, indtil gasspjældsaktuotorkablet ikke længere er slækket, og motoren kører korrekt i tomgang.
5 Spænd gasspjældsaktuatorbeslaget på motormanifolden for at tilpasse kabelspændingen.
6 Sluk om nødvendigt motoren.

MERK: Du kan montere et ekstra svart avstandsstykke (inkludert) på leddkoblingsbolten hvis det er nødvendig for å bringe leddkoblingsarmen i vater.

Del Merknader
1Gassregulator-kabel (fra gass-regulator-boksen)	Du bør koble gassregulatorkabelen til gassregule-ringskoblingen 4ør du fester den til gasskabelbra-ketten 2Koble gassregulatorkabelen til gasskob-lingen, side 30).
2Gasskabelbra-kett	Du må feste gassregulatorkabelen til gassregula-torkabelbraketten ved hjelp av de medfølgende skruene (Feste gassregulatorkabelen til braketten, side 30).

1 Fjern mutteren på 10 mm ①nederst på gassreguleringsskiven og -fjæren ②og pass på at den ikke faller ned i motorhuset. Hold deretter fjæren slik at den ikke sklir ned på gassakselen.
