Merk	Brandt
Model	AD1578X
Type product	Afzuigkap
Installatietype	Wandmontage met schoorsteen
Afmetingen (ongeveer)	60 cm breed, 50 cm diep, variabele hoogte
Gewicht (ongeveer)	15 kg
Voeding	220-240 V, 50 Hz
Motorsnelheden	3 (Laag, Midden, Hoog)
Maximale luchtstroom (Q_max)	585,7 m³/u
Maximale luchtstroom op hoogste snelheid	556,8 m³/u
Luchtstroom bij beste rendement (Q_BEP)	313,2 m³/u
Statische druk bij beste rendement (P_BEP)	318 Pa
Vermogen bij beste rendement (W_BEP)	173,9 W
Jaarlijks energieverbruik (AEC)	91,3 kWh/jaar
Geluidsvermogen op hoogste snelheid	69 dB(LwA)
Geluidsvermogen op laagste snelheid	64 dB(LwA)
Verlichtingssysteem	LED, 1,0 W totaal
Gemiddelde verlichting (E_middle)	41 Lux/W
Type vetfilter	Metalen vetfilters, afwasbaar in vaatwasser
Koolstoffilter	Optioneel, elke 4 maanden vervangen
Bedieningstype	Drukknoppen
Installatiehoogte boven kookplaat	65-75 cm (26-30 inch) voor gas, min 70 cm bij gas
Veiligheidsvoorzieningen	Automatisch uitschakelen bij loskoppelen, thermische beveiliging

Veelgestelde vragen - AD1578X BRANDT

Wat is de aanbevolen installatiehoogte voor de Brandt AD1578X afzuigkap?

De aanbevolen installatiehoogte is 65-75 cm (26-30 inch) boven het kookvlak voor optimale prestaties. Indien geïnstalleerd boven een gasfornuis, moet een minimale afstand van 70 cm worden aangehouden.

Hoe reinig ik de vetfilters?

Verwijder de filters door het paneel te openen en de scharnier in te drukken. Week ze in heet water (40-50°C) met een vetoplossend reinigingsmiddel gedurende 3 minuten, borstel ze dan voorzichtig met een zachte borstel. Ze kunnen ook in een vaatwasser worden gereinigd op ongeveer 60°C. Gebruik geen schurende reinigingsmiddelen.

Hoe vaak moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter moet ten minste elke vier maanden worden vervangen. Het kan niet worden gewassen of gerecycled. Vervang het door het filter tegen de klok in te draaien om het los te schroeven.

Hoe vervang ik de gloeilamp?

Zorg ervoor dat de afzuigkap van de stroom is losgekoppeld. Verwijder de beugel en het glas, verwijder vervolgens de defecte lamp. Installeer een nieuwe lamp (waarschijnlijk LED, 1,0 W) en monteer de beugel en het glas weer.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer of de stroomtoevoer is aangesloten en of er een snelheid is geselecteerd. Als hij plotseling stopt, controleer dan of de stroomonderbreker niet is uitgeschakeld. Als dat niet helpt, controleer dan of de motorsnelheid adequaat is, of de ruimte geventileerd is en of het koolstoffilter niet versleten is.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, de afzuigkap kan in recirculatiemodus worden gebruikt door een koolstoffilter te installeren om geuren te filteren. Zorg ervoor dat de luchtafvoer correct is geïnstalleerd.

Wat is de maximale luchtstroom van de AD1578X?

De maximale luchtstroom (Q_max) is 585,7 m³/u. Bij de hoogste snelheid in normaal gebruik wordt 556,8 m³/u bereikt.

Is de Brandt AD1578X energiezuinig?

Ja, hij heeft een jaarlijks energieverbruik van 91,3 kWh/jaar en een energie-efficiëntie-index (EEI) van 81,9. Hij voldoet aan de EU-ecodesignvoorschriften.

Hoe luidruchtig is de afzuigkap tijdens gebruik?

Op de hoogste snelheid is het geluidsvermogensniveau 69 dB(LwA). Op de laagste snelheid is het 64 dB(LwA).

Welk onderhoud is vereist voor de afzuigkap?

Reinig regelmatig het bovenoppervlak met een mild reinigingsmiddel en water. Was de metalen vetfilters maandelijks. Vervang het koolstoffilter elke 4 maanden indien gebruikt. Zorg ervoor dat de afzuigkap is losgekoppeld voor reiniging.

GEBRUIKSAANWIJZING AD1578X BRANDT

Decoratieve afzuigkap

Dekorativ Spiskåpa

• Veiligheidsaanwijzingen 174

• Zorg voor het milieu 180

- Beschrijving van het apparaat 181

2 / HET INSTALLEREN VAN UW APPARAAT

- Bescherming van het milieu 182

3 / HET GEBRUIK VAN UW APPARAAT

• Uw afzuigkap gebruiken 183

4 / ONDERHOUD EN SCHOONMAKEN VAN UW APPARAAT

• Vervangen en schoonmaken van de vetfilters 184

• Installatie van het koolstofffilter 184

- Het lampje vervangen 184

• Installatie van de T-Sharp afvoer 185

• Onderhoud van uw toestel 186

5 / AFWIJKEND FUNCTIONEREN

Met het doel onze producten voortdurend te verbeteren, behouden wij ons het recht voor om de technische, functionele of esthetische eigenschappen, die te maken hebben met nieuwe technische ontwikkelingen, zonder kennisgeving vooraf te wijzigen.

Belangrijk:

Voordat u het apparaat in gebruik neemt, dient u deze handleiding voor installatie en gebruik aandachtig door te lezen zodat u zo snel mogelijk vertrouwd raakt met het functioneren ervan.

NL

1 / TER ATTENTIE VAN DE GEBRUIKER

Belangrijk

Bewaar deze handleiding bij het apparaat. Wanneer u het apparaat aan iemand verkoopt of schenkt, zorg er dan voor dat u de gebruikershandleiding erbij geeft. Wij verzoeken u deze aanwijzingen door te lezen voordat u het apparaat gaat gebruiken. Zij zijn opgesteld denkend aan uw veiligheid en die van andere personen.

Veiligheid en belangrijke voorzorgsmaatregelen

Deze handleiding is ook beschikbaar op de website van het merk Brandt.

Lees deze instructies vóór installatie en gebruik van uw apparaat. Ze zijn geschreven voor uw veiligheid en die van anderen. Bewaar deze handleiding bij uw apparaat. Indien het apparaat wordt doorverkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding wordt meegeleverd.

- In het belang van de voortdurende verbetering van onze producten behouden wij ons het recht voor om technische, functionele of esthetische veranderingen in hun kenmerken toe te passen met betrekking tot technische verbeteringen.

- Om in de toekomst gemakkelijk de apparaatreferenties te kunnen vinden, raden wij u aan deze op de pagina "Klantenservice" te noteren.

Belangrijke voorzorgsmaatregelen

- Dit apparaat is ontworpen om te worden gebruikt in de woning. Gebruik het niet voor commerciële of industriële doeleinden of voor andere doeleinden dan waarvoor het is bestemd.

- Pak na ontvangst het toestel uit of laat dit onmiddellijk uitpakken. Controleer het algemeen aanzicht. Laat eventuele opmerkingen noteren op de vrachtbrief waarvan u een kopie bewaart.

- Dit apparaat kan worden gebruikt door kinderen van minstens 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke handicap of gebrek aan ervaring of kennis, indien deze goed onder toezicht staan of duidelijke instructies hebben ontvangen voor het veilig gebruik van de machine en zich bewust zijn van de risico's. Kinderen mogen niet met het apparaat spelen. Schoonmaak en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

- Let op: Toegankelijke delen van dit apparaat kunnen heet worden bij gebruik met kookapparatuur.

NL 1 / TER ATTENTIE VAN DE GEBRUIKER

Elektrische gevaren

- Vooraleer zich toegang te verschaffen tot de aansluitklemmen, moeten alle voedingscircuits worden verbroken. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant zelf, de klantenservice of een bevoegd technicus om elk gevaar te voorkomen.

- Het ontkoppelen kan worden verkregen via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installatievoorschriften.

- Wijzig de kenmerken van dit apparaat niet of probeer dit niet te doen. Dit kan uw veiligheid in het gedrang brengen.

- Reparaties mogen enkel door een erkend technicus worden uitgevoerd.

- Schakel de afzuigkap altijd uit vooraleer het schoonmaken of onderhoud uit te voeren.

- Gebruik nooit stoom- of hogedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid).

1 / TER ATTENTIE VAN DE GEBRUIKER

NL

• Het ontkoppelen kan worden verkregen via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installatievoorschriften.
• Wijzig de kenmerken van dit apparaat niet of probeer dit niet te doen. Dit kan uw veiligheid in het gedrang brengen.
• Reparaties mogen enkel door een erkend technicus worden uitgevoerd.
• Schakel de afzuigkap altijd uit vooraleer het schoonmaken of onderhoud uit te voeren.
• Gebruik nooit stoom- of hogedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid).

Risico voor stikken

- De regelgeving met betrekking tot de luchtafvoer moet worden gerespecteerd. De lucht mag niet afgevoerd worden naar een kanaal dat wordt gebruikt voor het afzuigen van rookgassen van verbrandingsapparaten (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen).

NL 1 / TER ATTENTIE VAN DE GEBRUIKER

- Een goede ventilatie van de ruimte moet worden verzekerd wanneer de kap gelijktijdig wordt gebruikt met apparaten die met gas of andere brandstoffen werken (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen).

Brandgevaar

- Het is verboden te flamberen of een gasvuur te gebruiken zonder kookgerei onder de afzuigkap (de afgezogen vlammen kunnen het apparaat beschadigen).

- Bij frituren onder het apparaat moet dit voortdurend onder toezicht staan. Oliën en vetten die op hoge temperaturen worden gebracht, kunnen ontbranden.

- Respecteer de frequentie van het schoonmaken en het vervangen van de filters. De ophoping van vetafzettingen kan brand veroorzaken.

- Het gebruik boven een warmtebron met brandstof (hout, kolen ...) is niet toegestaan.

1 / TER ATTENTIE VAN DE GEBRUIKER

NL

- Wanneer de kap boven een gastoestel wordt geplaatst, moet de minimale afstand tussen het tafelbladoppervlak en de onderkant van de kap minstens 70 cm zijn. Als de instructies van de kookplaat geïnstalleerd onder de afzuigkap een grotere afstand dan 70 cm aangeven, dan moet daar rekening mee worden gehouden.

Attentie neer de k

!Neer de keuken verwarmd wordt door een apparaat dat aangesloten is op een schoorsteen (bijvoorbeeld een kachel), dan dient de afzuigkap te worden geïnstalleerd in de functie recirculatie. Gebruik de afzuigkap niet zonder filtercassettes. U dient te zorgen voor goede ventilatie wanneer de afzuigkap gebruikt wordt samen met andere apparaten die functioneren op gas of een andere brandstof.

1 / TER ATTENTIE VAN DE GEBRUIKER NL

• MILIEUBESCHERMING

• De verpakkingsmaterialen van dit apparaat zijn recycleerbaar. Zorg ervoor dat ze gerecycleerd worden en lever een bijdrage aan het behoud van ons milieu door ze de in de containers van uw gemeente te deponeren die daarvoor bestemd zijn.
  — Het apparaat zelf bevat ook recycleerbare materialen, reden waarom het voorzien is van

dit logo dat aangeeft dat de apparatuur niet samen met ander afval dient te worden weggeworpen. Wanneer u daarnaar handelt, zal de recyclage van de apparatuur, die georganiseerd wordt door de fabrikant, onder de best mogelijke omstandigheden plaatsvinden in overeenstemming met Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur. Neem contact op met uw gemeente of met uw winkelier om te vernemen waar zich de dichtstbijzijnde inzamelpunten bevinden voor afgedankte apparatuur. — Wij danken u voor uw medewerking aan de bescherming van ons milieu.

Attentie

De installatie dient uitsluitend uitgevoerd te worden door gekwalifi ceerde installateurs en monteurs.

Attentie

Voordat u de fi Itercassette voor de eerste keer gaat gebruiken, dient u de beschermlaag te verwijderen.

1 / TER ATTENTIE VAN DE GEBRUIKERNL

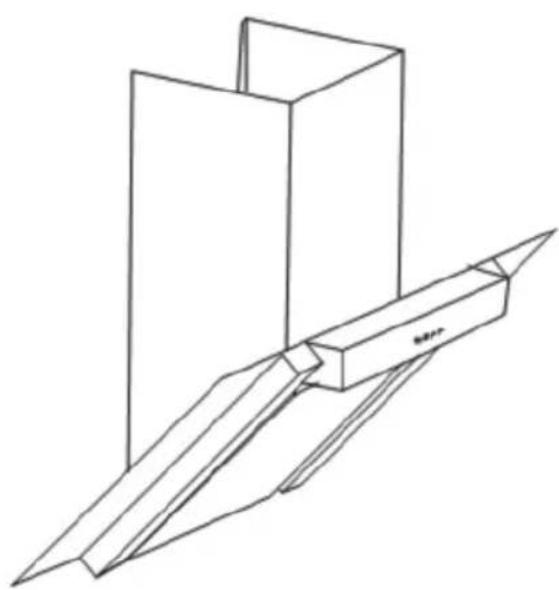

• BESCHRIJVING VAN HET APPARAAT

— De afzuigkap dient voor het beste effect geplaatst te worden op een afstand van 65 -75cm van de kookplaat. Zie afbeelding 1.

— Installeer de haak op een geschikte plaats nadat de installatiehoogte is vastgesteld en houd u zich aan die hoogte. De positie van de beugel zich in het binnenste afvoerkanaal bevindt, is eveneens de positie van het afvoerkanaal. Zie afbeelding 2.

— Installeer de glasplaat en het verlengstuk van de pijp. Zet dan de beugel aan het buitenste afvoerkanaal vast en zorg ervoor dat de hoogte van het binnenste afvoerkanaal vrijelijk kan worden aangepast en dat eveneens de lengte van verlengstuk van de pijp kan worden aangepast. Zie afbeelding 3.

— Plaats de afzuigkap op de haak. Zie Afb. 4.

— Installeer het afvoerkanaal en pas de hoogte van het binnenste afvoerkanaal aan aan de positie van de beugel van het binnenste afvoerkanaal en zet die dan vast met een schroef. Zie afbeelding 5.

Note

Beugel binnenste afvoerkanaal

Afb. 2

Afb. 3

Afb. 6

3 / HET GEBRUIK VAN UW APPARAAT NL

• UW AFZUIGKAP GEBRUIKEN

Hoe u het bedieningspaneel gebruikt, zie afb. 7:

a. Druk op de knop "Low", het binnenste indicatorlicht van de schakelaar gaat branden, de motor draait op lage snelheid. Druk nogmaals op de knop om de motor stop te zetten.
b. Druk op de knop "Mid", het binnenste indicatorlicht van de schakelaar gaat branden, de motor draait op halve snelheid. Druk nogmaals op de knop om de motor stop te zetten.
c. Druk op de knop "High", het binnenlicht van de schakelaar gaat branden. De motor draait op hoge snelheid. Druk nogmaals op de knop om de motor stop te zetten.
d. Druk op de knop "Light", beide lichten zullen gaan branden. Door nogmaals op de knop te drukken worden de lichten uitgeschakeld.

Tip voor energiebesparing

Pas uw snelheid aan de bakwijze en het aantal pannen aan. Gebruik bij voorkeur de achterste bekken van uw kooktoestel.

4 / ONDERHOUD EN SCHOONMAKEN VAN UW APPARAAT NL

• VERVANGEN EN SCHOONMAKEN VAN DE VETFILTERS

— Verwijder de fi Iters zoals wordt aangegeven in afb. 8;

— U kunt het fi lter schoonmaken zoals onderstaand wordt aangegeven Opmerking:

1. Laat ze ongeveer 3 minuten inweken in warm water (40-50 graden) met een vetlosmakend middel en borstel ze dan voorzichtig af met een zachte borstel. Oefen niet teveel druk uit om te voorkomen dat ze beschadigd raken.
2. Het fi Iter kan in een vaatwasser met wasmiddel worden schoongemaakt, stel de temperatuur in op ongeveer 60 graden.

— Gebruik geen schuurmiddelen omdat die de afzuigkap zullen beschadigen;

— Controleer vóór schoonmaken op de kap uitgeschakeld is.

— Verwijder de fi Iters.
— De koolstoffi Iters bevinden zich aan weerszijden van de motor. Draai het koolstoffi Iters linksom tot ze los zijn.
— Ga in omgekeerde volgorde te werk om de fi lter te verwijderen.

Waarschuwing:

De koolstof kan niet gereinigd of gerecycled worden. De koolstof moet ten minste eenmaal in de vier maanden vervangen worden.

• HET LAMPJE VERVANGEN

Verwijder de beugel en het glas en haal dan het kapotte lampje eruit, Zie afb.10.

Plaats het nieuwe lampje, het glas en de beugel opnieuw. Let op: Voordat u hel lampje wisselt, moet u controleren of het apparaat uitgeschakeld is.

Afb. 9

— Zet de luchtafvoer en de T-sharp vast, zie Afb. 11.

— Bevestig de T-sharp afvoer op het binnenste afvoerkanaal, zie afb. 12.

Tip voor energiebesparing

Pas uw snelheid aan de bakwijze en het aantal pannen aan. Gebruik bij voorkeur de achterste bekken van uw kooktoestel.

Voordat u werkzaamheden uitvoert moet de stroomvoorziening van de afzuigkap uitgeschakeld worden door te stekker uit het stopcontact te nemen of door de stroomschakelaar om te zetten.

• ONDERHOUD VAN UW TOESTEL

ONDERHOUD WAT TE DOEN		TE GEBRUIKEN PRODUCTEN / ACCESSOIRES
Bovenzijde en accessoires	Gebruik nooit metalen schuursponsjes, schuurmiddelen of te harde borstels.	Om de behuizing en het lichtpaneel schoon te maken, dient u enkel een gewoon huishoudelijk schoonmaakmiddel te gebruiken opgelost in water, spoel het daarna schoon met water en maak het droog met een zachte doek.
Filterpatroon	Het fi Iter houdt vettige dampen en stof vast. Dit onderdeel speelt een belangrijke rol in de effectiviteit van uw afzuigkap. Voor hardnekkige vlekken gebruikt u een niet schurende crème en spoelt u het af met schoon water.	Gebruik een gewoon huishoudelijk schoonmaakproduct, spoel daarna goed schoon en maak het droog. Deze fi Iters kunnen worden schoongemaakt in verticale positie in uw vaatwasser.(Zorg dat ze niet in aanraking komen met vuile vaat of zilverwerk.)
Actief-koolstoffi Iter	Dit fi Iter houdt luchtjes vast en moet ten minste eenmaal per jaar, afhankelijk van de mate waarin u het apparaat gebruikt, vervangen worden. U dient deze fi Iters bij uw winkelier te bestellen (u dient daarbij het referentienummer op te geven dat op het typeplaatje aan de binnenzijde van de kap staat) en de datum van de fi Iterwisseling te noteren.

Voor het behoud van uw toestel, raden wij u aan dat Clearit schoonmaakproducten te gebruiken.

Professionele expertise

voor iedereen

Clearit biedt u professionele producten en oplossingen die geschikt zijn voor het dagelijks onderhoud van uw huishoudelijke apparatuur en uw keuken.

Zij zijn te koop bij uw normale winkelier samen met een complete lijn van accessoires en andere verbruiksartikelen.

5 / AFWIJKEND FUNCTIONEREN NL

SYMPTOMEN OPLOSSING
De afzuigkap functioneert niet ...	Controleer of:• er een stroomonderbreking is.• er een snelheid is geselecteerd.
Het rendement van de afzuigkap is onvoldoende ...	Controleer of:• de geselecteerde snelheid van de motor voldoende is voor de hoeveelheid geproduceerde rook en waterdamp.• de keuken voldoende geventileerd wordt, zodat er lucht binnenkomen kan.• het koolstoffi Iter niet versleten is (afzuigkap in recirculatiefunctie).
De afzuigkap is tijdens functioneren stil komen te staan.	Controleer of:• er een stroomonderbreking is.• de omnipolaire schakelaar wellicht omgezet is.

Werkzaamheden die aan de machine dienen te worden uitgevoerd, moeten gedaan worden:

— door de distributeur,
— of door een andere gekwalifi ceerde technicus die daartoe door de fabrikant bevoegd is. Wanneer u contact opneemt, geef dan alle gegevens van de machine door (model, type en serienummer). Deze gegevens zijn te vinden op het identifi catieplaatje van de machine.

Dit apparaat voldoet aan de voorziene verordeningen (EU) 65/2014 en 66/2014 van de Europese Commissie over de eisen van de ecologisch ontwerp en energie-labeling van huishoudelijke goederen.

Symbool Waarde Toestel

Merk	Brandt
Modelnummer	AD1578X
Jaarlijks energieverbruik	AEC	91.3	kWh/annum
Energie efficiëntie-index	EEi	81.9	-
Vloeistoffen dynamische efficiëntie-index	FDE	15.9	-
Verlichting efficiëntie-index	LE	41.0	-
Vet filtering-efficiëntie	GFE	64.7	-
Tijdsfactor verhoging	f	1.4	-
Maximale volumetrische luchtstroom van de afzuigkap	Q_max	585.7	m^3/h
Volumetrische luchtstroom op zijn het beste efficiëntiepunt	Q_BEP	313.2	m^3/h
Statische druk op het beste punt van de efficiëntie	P_BEP	318	P
Stroomverbruik op het beste punt van de efficiëntie	W_BEP	173.9	W
Nominaal energieverbruik van verlichtingsysteem	W_L	1.0	W
Gemiddelde verlichtingssterkte van het verlichtingsystem	E_middle	41	Lux/W
Stroomverbruik in uit-modus	P_o	--	W
Stroomverbruik in standby-modus	P_s	0.53	W
Volumetrische luchtstroom tijdens maximale snelheid instelling in de normale modus	-	556.8	m^3/h
Volumetrische luchtstroom tijdens de minimale snelheidsinstelling in de normale modus	-	370.2	m^3/h
Volumetrische luchtstroom in de intensieve/Boost modus	-	--	m^3/h
Geluidsvermogen emissies bij de instelling van de maximumsnelheid in de normale modus	-	69	dB(LwA)
Geluidsvermogen emissies bij de instelling van de minimumsnelheid in de normale modus	-	64	dB(LwA)
Geluidsvermogen emissies in de intensieve/Boost modus	-	--	dB(LwA)
