Producttype	Afzuigkap
Merk	Brandt
Model	DZ59909X
Afmetingen (B x D x H)	90 cm x 50 cm x 45 cm
Gewicht	15 kg
Voeding	220-240 V, 50 Hz
Vermogen (max)	200 W
Afzuigcapaciteit (max)	600 m³/u
Geluidsniveau (max)	65 dB
Aantal snelheden	3
Verlichting	LED, 2 x 1,5 W
Vetfilter	Aluminium, wasbaar
Koolstoffilter (optioneel)	Ja
Recirculatie mogelijk	Ja
Afvoer	Buitenlucht (optioneel recirculatie)
Installatie	Inbouw, muurbevestiging
Bediening	Drukknoppen
Energieklasse	A+
Garantie	2 jaar

Veelgestelde vragen - DZ59909X BRANDT

Hoe installeer ik mijn Brandt DZ59909X afzuigkap?

De installatie moet worden uitgevoerd door een erkende elektricien. Zorg dat de afvoer naar buiten leidt of gebruik recirculatie met een koolstoffilter. Volg de meegeleverde montagehandleiding.

Hoe vaak moet ik de vetfilters reinigen?

Reinig de aluminium vetfilters elke maand met de hand of in de vaatwasser (op lage temperatuur). Droog ze goed voordat u ze terugplaatst.

Hoe vervang ik de koolstoffilter?

De koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van gebruik. Verwijder de vetfilters, plaats de nieuwe koolstoffilter en monteer alles terug.

Welke lampen worden gebruikt en hoe vervang ik ze?

De afzuigkap heeft LED-lampen (2 x 1,5 W). Deze zijn meestal niet vervangbaar; neem contact op met de klantenservice als ze defect zijn.

Mijn afzuigkap maakt veel lawaai. Wat kan ik doen?

Controleer of de vetfilters schoon zijn en of er geen verstopping in de afvoer is. Zet de afzuigkap op een lagere snelheid. Als het probleem aanhoudt, neem dan contact op met de service.

Kan ik de afzuigkap gebruiken zonder buitenafvoer?

Ja, u kunt de afzuigkap in recirculatiemodus gebruiken. U moet dan een koolstoffilter installeren om geuren te neutraliseren.

Wat is de maximale afzuigcapaciteit?

De maximale afzuigcapaciteit is 600 m³/u op de hoogste snelheid.

Hoe stel ik de afzuigkap in op recirculatie?

Zorg dat de koolstoffilter is geplaatst. Sluit de afvoeropening af met de meegeleverde afdekking. De afzuigkap werkt dan als recirculatie.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst of de stekker in het stopcontact zit en of de zekering niet is doorgeslagen. Probeer de afzuigkap uit en weer aan te zetten. Werkt het nog niet, bel dan de klantenservice.

Hoe vraag ik een handleiding aan voor dit model?

U kunt de handleiding gratis downloaden van de website van Brandt of via notice-facile.com. Voer het model DZ59909X in en kies uw taal.

GEBRUIKSAANWIJZING DZ59909X BRANDT

Gebruiksaanwijzing Manual de Instruções

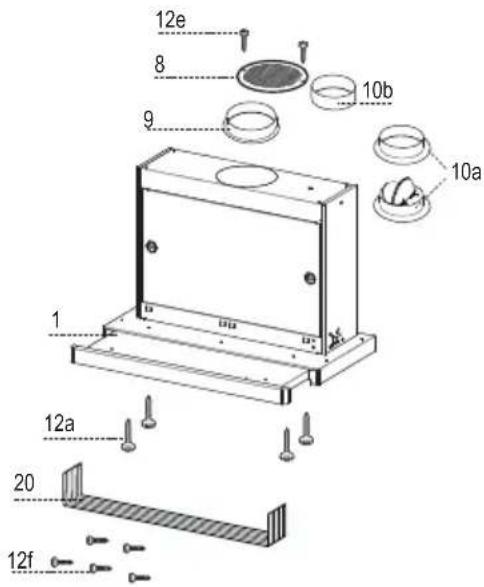

Ref.	Productonderdelen
1	1	Wasemkap compleet met:Bedieningen, Licht, Ventilat-orgroep, Filters
8	1	Richtingrooster	luchtuitlaat
9	1	Flens ø 150 mm
10a	1	Flens ø 120 mm
10a	1	Toom met Klep ø 120 mm
10b	1	Aanpassingsring ∅ 120-125 mm
20	1	Sluitprofiel

	Documentatie
1	Gebruiksaanwijzing

12e 8 10b 9 10a 1 12a 20 12f

Boren van gaten in draagvlak en montage wasemkap

- De wasemkap kan rechtstreeks op het onderste vlak van het keukenkastje (min. 650 mm van de kookplaat) worden geïnstalleerd met behulp van de zijsteunen met klikbevestiging.

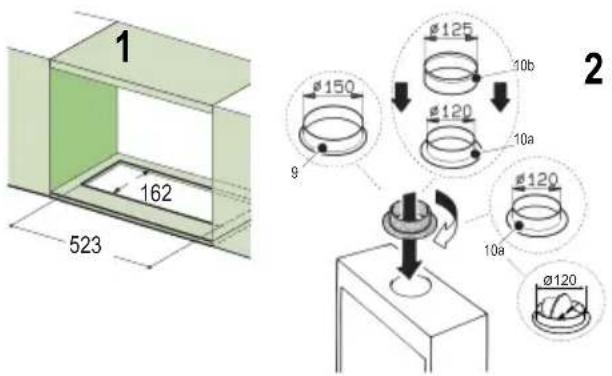

- Ga voor de inbouw van de wasemkap op het onderste vlak van het keukenkastje, als volgt te werk. (fig.1)

- Steek de afvoerbuis in het bovengaat van de buitenafvoer. (fig.2)

- Schroef het sluitprofiel 20 aan de achterkant van de wasemkap vast met behulp van de bijgeleverde schroeven 12f (2,9 x 9,5) (fig.3)

- Trek de rolletjes met de zuiggroep naar vo- ren.

- Verwijder de vetfilters één voor één door de haken los te maken.

- Sluit opnieuw de zuiggroep.

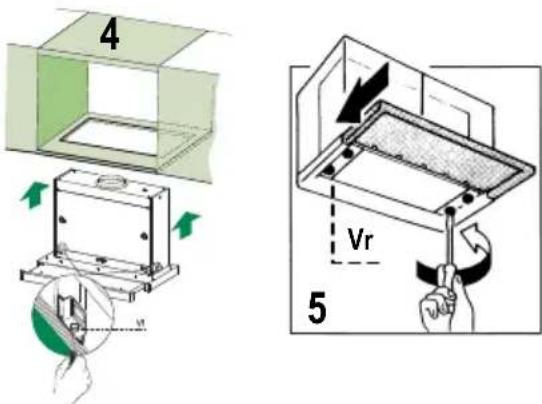

- Plaats de wasemkap totdat de zijsteunen met klikbevestiging vastgehaakt zijn. (fig.4)

- Trek de rolletjes met de zuiggroep naar vo- ren.

- Blokkeer de wasemkap definitief door de schroeven Vf vanaf de onderkant van de wa-semkap aan te draaien. (fig.4)

- Voer eventueel enige afstellingen uit in de behuizing van de filterhouder en ga daarvoor als volgt te werk:

- Draai de vier stelschroeven Vr los en sluit het zuiggroep weer. (fig.5)

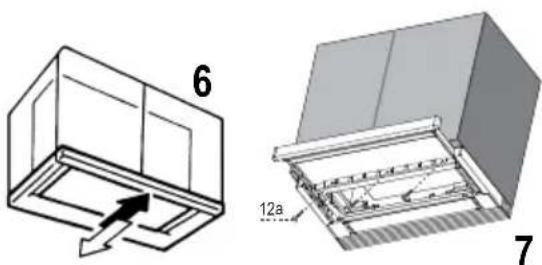

- Veerplaats de hele behuizing van de filterhouder totdat de gewenste uitlijning van het keukenkastje is verkregen. (fig.6)

- Houd de behuizing van de wasemkap stil en verwijder het zuiggroep. Blokkeer vervolgens de stelschroeven weer. (fig.5)

- Nu kan de wasemkap definitief aan het keukenkastje worden bevestigd met behulp van de vier bijgeleverde schroeven 12a(3,5 x 16). (fig.7)

• Monteer de vetfilters weer.

- Sluit opnieuw de zuiggroep.

1 523 162 Ø125 10b Ø120 10a Ø120 9 Ø120 10a Ø120 2

3 1 20 121

4 Vr 5

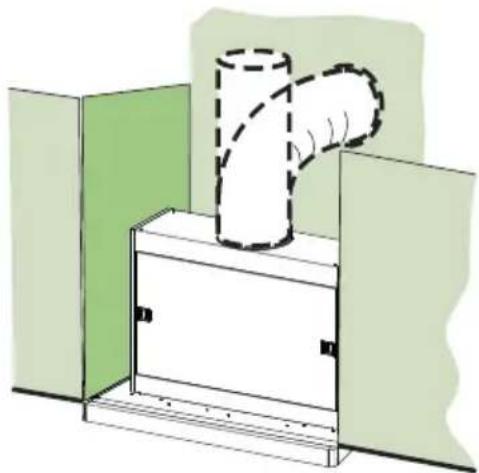

In het geval van installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding die dezelfde diameter heeft als de reeds geïnstalleerde flens.

• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap bijgeleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

• Boor een gat van ø 125 mm in de eventuele plank boven de kap.
• Breng de flens 10a op de uitlaat van de wasemkap aan.
• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van ø120 mm.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 12,7).
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

12e 8 Ø 125

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

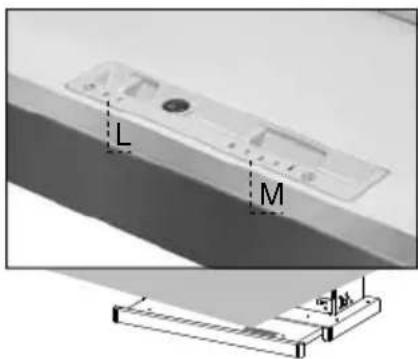

L M M

De verschillende functies worden automatisch geactiveerd wanneer de slede wordt uitgetrokken. Voor het uitzetten van de ingestelde functies is het voldoende de slede weer te sluiten.

SCHAKELAAR FUNCTIES

L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
3. Maximum snelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

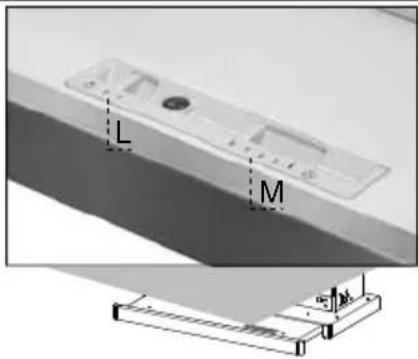

L M φ B

De verschillende functies worden automatisch geactiveerd wanneer de slede wordt uitgetrokken. Voor het uitzetten van de ingestelde functies is het voldoende de slede weer te sluiten.

SCHAKELAAR FUNCTIONS

L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
3. Maximum snelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

i. Intensieve snelheid, geschikt om de sterkste kookdampen af te voeren.

Vetfilters

REINIGING VAN DE METALEN ZELFDRAGENDE VETFILTERS

- Deze filters moeten minstens om de 2 maanden of, bij een bijzonder intensief gebruik vaker, gereinigd worden. Ze kunnen ook in de vaatwasmachine afgewassen worden.

- Trek de rolletjes met de zuiggroep naar voren.

- Verwijder de filters één voor één door aan de hiervoor bestemde hendeltjes te trekken.

- Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluut geen invloed op de goede werking ervan.)

- Plaats de vetfilters terug, maar let crop dat de handgreep goed zichtbaar blijft.

- Sluit opnieuw de zuiggroep.

Let op: schakel de lichten uit en wacht tot de lampen zijn afgekoeld, voordat u het geurfilter vervangt.

- Deze filter kan niet gewassen of geregenereerd worden en moet ongeveer om de 4 maanden vervangen worden. Indien U de wa-semkap zeer intensief gebruikt, moet U de filter zelfs vaker vervangen.

- Trek de rolletjes met de zuiggroep naar voren.

• Verwijder de vetfilters.

- Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoor bestemde hendeltjes te trekken.

- Monteer het nieuwe filter door het op zijn plaats vast te drukken.

- Plaats opnieuw de vetfilters.

- Sluit opnieuw de zuiggroep.

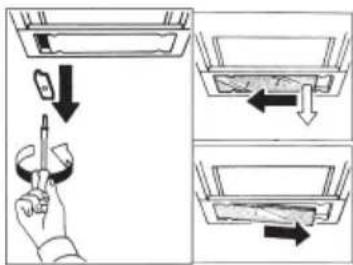

Fluorescentielampen van 9 W.

- Verwijder de metalen klemmen waarmee de glazen plafonnière is bevestigd.

- Schuif de glazen plafonnière naar één kant tot het andere uiteinde vrijkomt. Breng het vrije uiteinde enigszins omlaag en schuif het opzij tot de plafonnière volledig vrijkomt.

- Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen.

- Ga voor het terugplaatsen van de glazen plafonnière in omgekeerde volgorde te werk.
