Producttype	Afzuigkap
Merk	Brandt
Model	AD919X
Breedte	60 cm
Diepte	50 cm
Hoogte	Min. 65 cm – max. 110 cm
Gewicht	Ongeveer 12 kg
Vermogen motor	90 W
Afzuigcapaciteit	Max. 650 m³/u
Geluidsniveau	55 dB (A)
Verlichting	LED-lamp, 3 W
Aantal snelheden	3 + intensieve stand
Bediening	Drukknoppen
Type vetaftvoer	Koolstoffilter (recirculatie) of luchtafvoer
Vetfilter	Aluminium, afneembaar en vaatwasbestendig
Koolstoffilter	Inbegrepen, vervangbaar
Afvoerbuisdiameter	150 mm
Energieklasse	A+
Jaarlijks energieverbruik	35 kWh
Veiligheidsvoorzieningen	Automatische uitschakeling, oververhittingbeveiliging
Onderhoud	Vetfilter maandelijks reinigen; koolstoffilter elke 6 maanden vervangen
Reparatie en onderdelen	Originele vervangonderdelen beschikbaar via Brandt-service
Garantie	2 jaar

Veelgestelde vragen - AD919X BRANDT

Hoe installeer ik de Brandt AD919X afzuigkap?

Volg de meegeleverde montage-instructies. Zorg voor een voldoende stevige muur en een geschikte afvoer. Bij recirculatie plaatst u het koolstoffilter. Raadpleeg de handleiding voor gedetailleerde stappen.

Kan de afzuigkap zowel met afvoer als met recirculatie worden gebruikt?

Ja, de AD919X kan in afvoermodus (luchtafvoer naar buiten) of in recirculatiemodus (met koolstoffilter) worden gebruikt. De modus hangt af van uw keukeninstallatie.

Hoe vaak moet ik het vetfilter reinigen?

Het aluminium vetfilter moet maandelijks worden gereinigd. U kunt het in de vaatwasser plaatsen op een lage temperatuur of met de hand afwassen met een mild reinigingsmiddel.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet om de 6 maanden worden vervangen, afhankelijk van het gebruik. Een verzadigd filter vermindert de afzuigprestaties en kan geurtjes niet goed absorberen.

Wat is de aanbevolen montagehoogte boven het fornuis?

Voor optimale prestaties monteert u de afzuigkap op 65-75 cm boven een elektrisch fornuis en op 75-85 cm boven een gasfornuis. Dit staat in de handleiding.

Hoe kan ik de verlichting van de afzuigkap vervangen?

De AD919X is uitgerust met een LED-lamp. Neem contact op met de klantenservice voor vervanging. Probeer niet zelf de lamp te vervangen als u niet over de juiste kennis beschikt.

Waarom maakt mijn afzuigkap veel lawaai?

Een normaal geluidsniveau is 55 dB. Luidruchtigheid kan wijzen op een verstopte filter of losse onderdelen. Controleer of het vetfilter schoon is en of de motor soepel draait.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, maar alleen als u de afvoermodus gebruikt. Bij recirculatie is een koolstoffilter verplicht om geuren te neutraliseren. Zonder filter werkt de kap niet optimaal.

Wat betekent de intensieve stand?

De intensieve stand is een tijdelijke hoge snelheid voor sterk kooklawaai of sterke geuren. Na 10 minuten schakelt de kap automatisch terug naar een lagere stand om energie te besparen.

Hoe kan ik originele reserveonderdelen bestellen?

Originele onderdelen zoals filters, lampen en motoren zijn verkrijgbaar via de Brandt-klantenservice of erkende dealers. Vermeld altijd het modelnummer AD919X.

GEBRUIKSAANWIJZING AD919X BRANDT

U hebt een dampkap van BRANDT aangeschaft. Wij willen u hier graag voor bedanken.

DE 30

Wij hebben bij het ontwerpen van dit apparaat gebruik gemaakt van onze passie en onze knowhow om zo goed mogelijk aan uw wensen te voldoen. Wij hebben het zo ontworpen dat het ook altijd eenvoudig is te gebruiken; innovatief en hoge prestaties leverend.

EN 44

In het gamma van BRANDT producten vindt u ook een ruime keuze aan ovens, magnetrons, kookplaten, fornuizen, vaatwassers, wasmachine, droogtrommel, koelkasten en diepvriezers, die u kunt afstemmen op uw nieuwe dampkap van BRANDT.

NL 58

Kijk ook op onze site www.brandt.com, daar vindt u al onze producten en nuttige en aanvullende informatie.

BRANDT

www.brandt.com

Wij streven voortdurend naar verbetering van onze producten. Daarom behouden wij ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk:

Vóór installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking.

1 / BESTEMD VOOR DE GEBRUIKER

• Veiligheidsaanwijzingen ____ 60
- Milieubescherming 61
- Beschrijving van het apparaat 62

2 / INSTALLATIE VAN HET APPARAAT

- Gebruik met afvoer ____ 63

- Gebruik met luchtzuivering 63

- Elektrische aansluiting ____ 64

- Montage van de afzuigkap 65

• Montage van de schouw
  ° Afvoer naar buitenlucht ____ 66
  ° Luchtzuivering 67

3 / ONDERHOUD EN REINIGING VAN HET APPARAAT

• Reiniging van de filtercassettes 68
• Vervanging van het koolfilter 68
• Reiniging van de buitenkant 69
• Vervanging van de lamp 69
• Onderhoud van het apparaat 70

4 / PROBLEMEN EN OPLOSSINGEN 71

5 / SERVICEDIENST 71

Belangrijk

Bewaar deze gebruiksaanwijzing in de nabijheid van het apparaat. Indien het apparaat aan een ander persoon wordt verkocht of gegeven, dient u de gebruiksaanwijzing hierbij niet te vergeten. Wij vragen u kennis te nemen van de aanwijzingen alvorens het apparaat te installeren en te gebruiken. Zij zijn voor uw veiligheid en die van anderen opgesteld.

• VEILIGHEIDSAANWIJZINGEN

—Dit apparaat is bestemd voor huishoudelijk gebruik.
—Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) waarvan de lichamelijke, sensoriële of mentale capaciteiten beperkt zijn, of personen zonder ervaring of kennis, behalve onder toezicht van een persoon die instaat voor hun veiligheid of voorafgaande instructies over het gebruik van het apparaat. Kinderen dienen verhinderd te worden met het apparaat te spelen.
- Pak het apparaat onmiddellijk bij ontvangst uit of laat het uitpakken. Controleer de algemene staat. Schrijf eventueel voorbehoud op de leveringsbon waarvan u een exemplaar behoudt.
—Het apparaat is bestemd voor normaal huishoudelijk gebruik. Niet gebruiken voor commerciële of industriële doelen of andere doeleinden waarvoor het niet is ontworpen.
- De technische gegevens van het apparaat niet wijzigen of proberen te wijzigen. Dit kan gevaarlijk zijn.
—Laat reparaties uitsluitend door een erkend vakman uitvoeren.
-Trek altijd de stekker uit het stopcontact voor reiniging of onderhoud van de afzuigkap.
—Zorg voor een goede ventilatie wanneer u tegelijkertijd met de afzuigkap apparaten gebruikt die door een andere energiebron dan elektriciteit worden voorzien. Zo zuigt de afzuigkap geen stookgas aan.
- Flambeer nooit gerechten onder de afzuig-

kap en laat nooit een gasvuur branden zonder dat u er een pan op zet (de vlammen worden door de afzuigkap aangezogen en kunnen het apparaat beschadigen).

-Frituren onder de afzuigkap mag, maar enkel indien u hierbij toezicht blijft houden Olie en vet op hoge temperatuur kunnen vlam vatten.
—Regelmatig de afzuigkap reinigen en de filters vervangen. De ophoping van vet kan brand veroorzaken.
-Het gebruik van een afzuigkap boven een fornuis dat met brandstof zoals hout, houts-kool enz. werkt, is verboden.
-Gebruik nooit stoom- of hoge druk apparaten voor het reinigen van de afzuigkap (eisen met betrekking tot de elektrische veiligheid)
-Wij streven immer naar verbetering van onze produkten en behouden ons dan ook het recht voor de technische, functionele en esthetische kenmerken van onze produkten te wijzigen om deze aan de nieuwste technische evolutie aan te passen.
—Om de referenties van het apparaat in de toekomst makkelijk terug te vinden raden wij u aan deze op de pagina "Servicedienst en Klantenrelaties" te schrijven.

(Op deze pagina wordt tevens aangegeven waar u de referenties op het apparaat kunt vinden.)

Let op!

Indien uw keuken wordt verwarmd met een toestel dat op een schouw is aangesloten (kachel...), dient u de afzuigkap met luchtzuivering te installeren. Gebruik de afzuigkap nooit zonder de filtercassettes.

Gebruikt u in een bepaalde ruimte gelijktijdig een afzuigkap en apparaten die op gas of een andere brandstof werken, zorg dan voor voldoende ventilatie in de ruimte.

• MILIEUBESCHERMING

• Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeent-econtainers te deponeren.
  – Uw apparaat bevat tevens vele recyclebare materialen. Daarom is het voorzien van dit logo wat aangeeft dat de gebruikte apparaten van ander afval dienen te worden gescheiden. De recycling van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

- Wij danken u voor uw bijdrage aan de bescherming van het milieu.

Let op!

De installatie dient te worden uitgevoerd door erkende installateurs en vakmannen.

Let op!

Vóór het eerste gebruik van de filterkassette verwijdert u de beschermfolie.

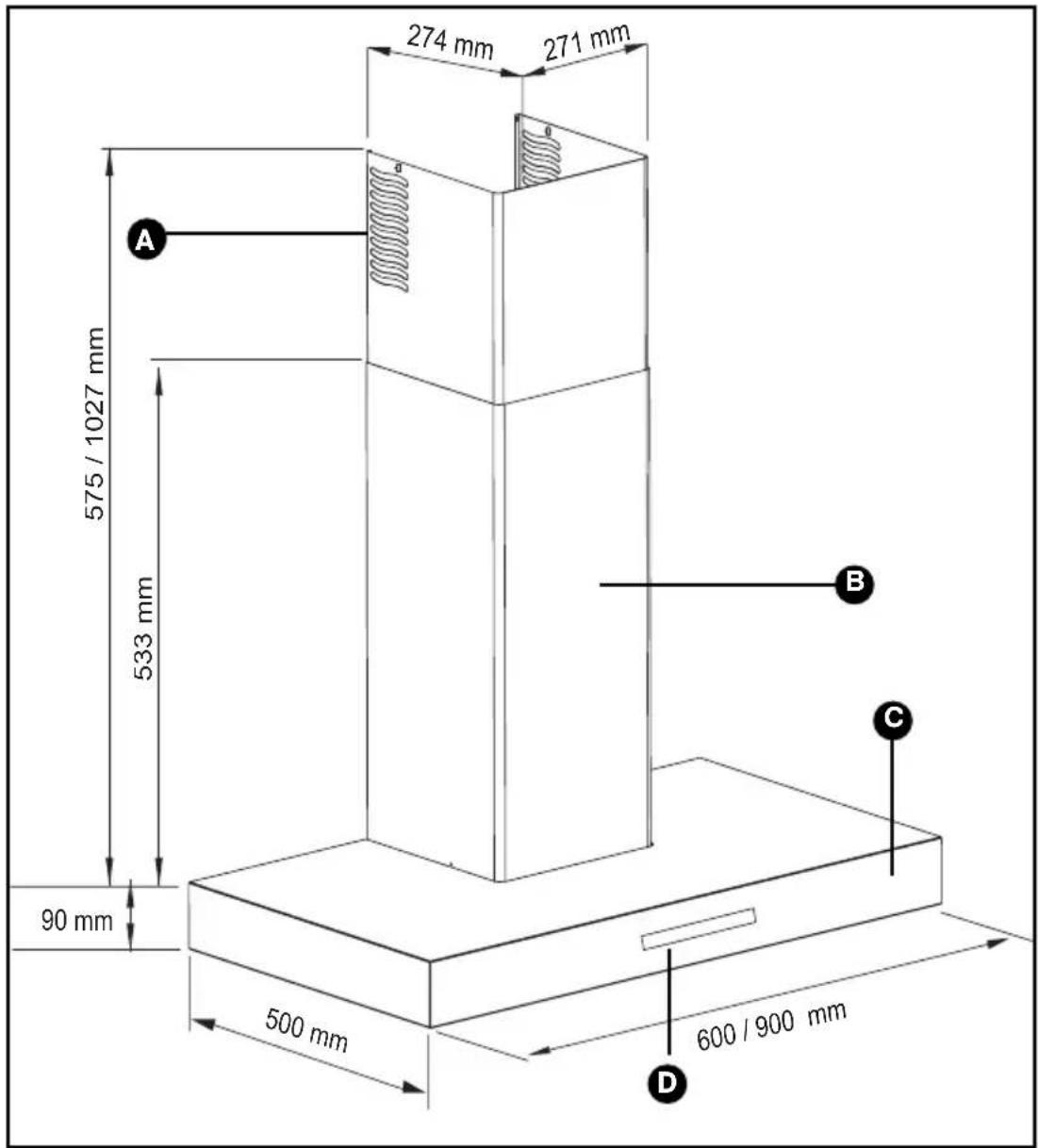

• BESCHRIJVING VAN HET APPARAAT

274 mm 271 mm 575 / 1027 mm 533 mm 90 mm 500 mm 600 / 900 mm A B C D

2 Gemiddelde snelheid

3 Hoge snelheid

Verlichting

Belangrijk: Als meerdere snelheidtoetsen tegelijk zijn ingedrukt, wordt voorrang gegeven aan de hoogste snelheid.

De afzuigkap stopt als geen enkele toets is ingedrukt.

• Trek de stekker uit het stopcontact tijdens de installatie of bij een eventuele tussenkomst.
• Controleer of de netspanning overeenkomt met de spanning die staat aangegeven op het identificatieplaatje aan de binnenkant van de afzuigkap.
• Indien door de elektrische installatie van uw woning een wijziging moet worden aangebracht voor de aansluiting van uw apparaat, dient u een beroep te doen op een erkend vakman.
• Indien de afzuigkap met afvoer wordt gebruikt, dient u het apparaat niet aan te sluiten op het afvoerkanaal voor rookgassen (verwarmingsketel, open haard, enz...) of een mechanische ventilatie.
• Het afvoerkanaal, ongeacht welke, mag niet uitkomen op zolder.
• Installeer de afzuigkap op minstens 70 cm van een elektrische, gas of gemengde kookplaat.

• GEBRUIK MET AFVOER

U beschikt over een afvoer naar de buiten- lucht

(fig. 1)

Uw afzuigkap kan hierop worden aangesloten met behulp van een afvoerbuis (minimum ∅ 125 mm, geëmailleerd, aluminium, soepel of van onontvlambaar materiaal). Indien de diameter van de buis minder dan 125 mm bedraagt, bent u verplicht voor de luchtzuivering modus te kiezen.

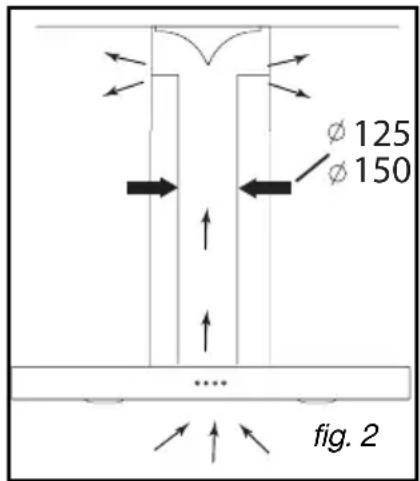

• GEBRUIK MET LUCHTZUIVERING

U beschikt niet over een afvoer naar de buitenlucht

(fig. 2)

Al onze apparaten kunnen met luchtzuivering worden geïnstalleerd.

Gebruik in dit geval een actieve-koolfilter die de geuren filtert.

(Zie Hoofdstuk 4: Vervanging van het koolfilter.)

φ 125 φ 150 fig. 1

φ 125 φ 150 ... fig. 2

De stekker uit het contact halen bij installatie of onderhoud van het apparaat, de zekeringen afsluiten of verwijderen.

De elektrische aansluiting dient te worden uitgevoerd voordat het apparaat in het meubel wordt geplaatst.

Controleer of:

• het vermogen van de installatie voldoende is,
• de voedingskabels in goede staat zijn
• de diameter van de kabels overeenkomstig de installatieregels is.

Let op!

Dit apparaat wordt geleverd met een voedingskabel H 05 VVF met 3 geleiders van 0,75 mm² (1 fasedraad +1 nulleider +aarding). Het moet worden aangesloten op een elektriciteitsnet van 220-240 V\~ monofasig via een genormaliseerd stopcontact overeenkomstig de norm CEI 60083, dat na de installatie toegankelijk dient te blijven, overeenkomstig de installatieregels.

Onze aansprakelijkheid vervalt bij een ongeval ten gevolge van een afwezige of foute aarding. De zekering van de installatie dient 10 of 16 A te bedragen. Vervang een beschadigde voedingskabel altijd veiligheidshalve door een voedingskabel die u bij de service-dienst kunt kopen.

Let op!

Indien de elektrische installatie van uw woning voor de aansluiting van uw apparaat gewijzigd moet worden, dient u een beroep te doen op een erkend vakman.

Let op!

Indien de afzuigkap een willekeurig probleem vertoont trek dan de stekker uit het stopcontact of verwijder de zekering die overeenkomt met de aansluitingskabel van het apparaat.

• MONTAGE VAN DE AFZUIGKAP

Let op!

De installatie dient overeenkomstig de geldende bepalingen voor de ventilatie van de installatieplaats te worden uitgevoerd. In Frankrijk worden deze bepalingen in het DTU 61.1 van het CSTB aangegeven. Lucht mag niet worden afgevoerd in een afvoerkanaal voor rookgassen van apparaten die gas of andere brandstof gebruiken. Het gebruik van ongebruikte afvoerbuizen is enkel na raadpleging van een erkend vakman toegelaten.

De minimale afstand tussen de kookplaat en de onderzijde van de afzuigkap dient 70 cm te bedragen. Indien in de gebruiksaanwijzing van de kookplaat een minimale afstand van meer dan 70 cm staat vermeld, dient u deze aanwijzing toe te passen.

• Trek een horizontale lijn op minimaal 70 cm boven de kookplaat (A/fig.1).
• Trek een verticale lijn (B/fig.1) op de muur, gecentreerd in verhouding tot de kookplaat, vanaf het plafond tot de horizontale lijn (A).
• Knip de boormal volgens de stippellijn uit. U heeft nu 2 delen, C1 en C2 (fig.1).
• Plaats mal C2 (fig.1) op de muur door de lijn die het midden van de afzuigkap voorstelt op de verticale lijn B (fig.1) te leggen.
• Plaats mal C1 (fig.1) tegen de muur en tegen het plafond.
• Boor 6 gaten. Druk de 6 pennen in de gaten. Schroef de twee schroeven van de bovenkant van de kap (D/fig.1) bij het verlaten van 5 mm. - Hang de kap met twee schroeven (D / fig. 2).
• Verwijder het filter cassettes (F / tek. 3).
• Schroef de twee schroeven aan de onderkant (E / Fig. 3).

Advies

Voordat sluiteenheid schroeven complete 4 D en E, het niveau van de kap.

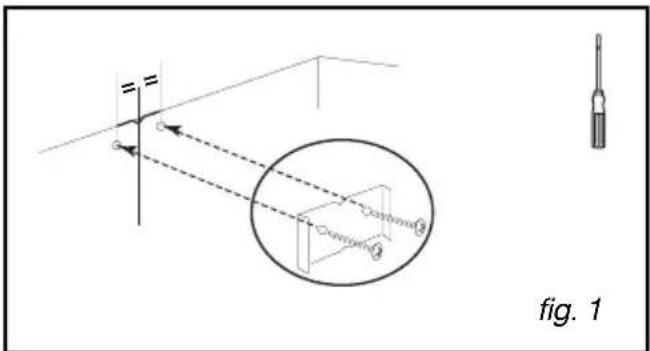

• Afvoer naar buitenlucht

• Bevestig de metalen schouwsteun met behulp van de twee schroeven tegen de muur en tegen het plafond (fig.1).
• Zet de terugslagklep op de motoruitgang (fig.2). Hiermee wordt voorkomen dat lucht van buiten naar binnen komt.
• In geval van een buis met een diameter van 125 mm dient u de bijgesloten adapter te gebruiken (fig.3).

Bij gebruik van een afvoerbuis met een buitendiameter van minder dan 125 mm dient u de luchtzuivering op uw afzuigkap te installeren.

• Schuif het uiteinde van de buis op de motoruitgang (fig.4).
• Bereid de telescopische schouw voor en zorg ervoor dat de luchtspleten niet zichtbaar zijn (fig.4).

Schuif de elementen zoveel mogelijk in elkaar.

• Bevestig het bovenste element van de schouw (B/fig.4) op de metalen schouwsteun (A/fig.4) met de twee schroeven (G/fig.4).
• Pas de lengte van de telescopische schouw aan door het onderste element te verlagen en in de bovenzijde van de afzuigkap te schuiven.

Schouwsteun

Telescopische schouw

Buis

Adapter

Terugslagklep

Motoruitgang

Schroeven voor steun van schouw

• Verwijder de terugslagklep (fig.1).
• Bevestig de plastic rookdeflector tegen de muur en tegen het plafond, met de twee schroeven (fig.2). Centreer de deflector in verhouding tot de verticale lijn op de muur (fig.2).
• Zet het ene uiteinde van de buis op de deflector en het andere uiteinde op de motoruitgang (fig.3).
• Plaats de luchtspleten naar boven zodat zijn zichtbaar zijn (B/fig.3).
• Bevestig het bovenste element van de schouw (C/fig.3) op de rookdeflector (A/fig.3) met behulp van de twee schroeven (F/fig.3).
• Pas de lengte van de telescopische schouw aan door het onderste element te verlagen en in de bovenzijde van de afzuigkap te schuiven.

Telescopische schouw

D Buis

E Steun motor

F Schroeven voor steun van schouw

Advies

Voor een optimaal gebruik van uw afzuigkap raden wij u de aansluiting op een buis met een diameter van 150 mm (niet bijgeleverd) aan. Beperk zoveel mogelijk het aantal gebogen buiselementen en de lengte van de buis. Bij gebruik van een afzuigkap met afvoer naar de buitenlucht, dient u voor voldoende ventilatie met frisse lucht te zorgen om onderdruk in de kamer te vermijden.

A B C D E F fig. 3

Let op!

Trek de stekker uit het stopcontact voor onderhoud en reiniging van het apparaat.

Door regelmatig onderhoud van het apparaat garandeert u de goede werking, het goede resultaat en de duurzaamheid.

Let op!

Het niet in acht nemen van de reinigingsinstructies van het apparaat en de filters kan brand veroorzaken. U dient de onderhoudsaanwijzingen strikt in acht te nemen.

REINIGING VAN DE FILTERCASSETTES

Reinig deze na 30 uur gebruik, of minstens één keer per maand. Zij kunnen rechtop in een vaatwasser worden geplaatst.

Gebruik een borstel, warm water en een zacht reinigingsmiddel. Afspoelen en zorgvuldig drogen alvorens hen weer terug te zetten in de afzuigkap.

• Demontage van de filtercassette

• Draai het handvat van de filtercassette.
• Laat de filtercassette naar beneden kantelen.

Vervang het na ongeveer 120 gebruiksuren.

• Verwijder de filtercassettes.
• Plaats het nieuwe koolfilter op de cassette aan de binnenzijde van de afzuigkap.
• Schuif de 2 dwarsstangen aan iedere kant van de filtercassette.
  – Doe deze handeling op alle filtercassettes.

Gebruik zeepwater voor de reiniging van de buitenkant van de afzuigkap. Geen schuurmiddel of schuursponsjes gebruiken.

• VERVANGING VAN DE LAMP

Let op!

Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingsschakelaar uit) alvorens het lampje te vervangen.

Model met halogeenlamp

• Verwijder het verlichtingskapje (fig.1).
  —Vervang de halogeenlamp G4-20W-12V.
  – Zet alles weer terug in omgekeerde volgorde.

Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingsschakelaar uit) alvorens het lampje te vervangen.

• ONDERHOUD VAN HET APPARAAT

ONDERHOUD	HOE	TE GEBRUIKEN PRODUCTEN/ACCESSOIRES
Kap en accessoires	Gebruik nooit metalen sponsjes, schuurmiddelen of te harde borstels.	Om de behuizing van de afzuigkap en de verlichtingskap te reinigen, gebruikt u uitsluitend huis-houdelijke reinigingsmiddelen (verdund in water). Spoel ze vervolgens met zuiver water af en veeg ze met een zachte doek droog.
Filtercassette	Dit filter vangt vette damp en stof op. Dit element is bijzonder belangrijk voor de doeltreffendheid van uw afzuigkap.In geval er vlekken blijven bestaan kunt u een niet schurende crème gebruiken. Met helder water afspoelen.	Met een huishoudelijk reinigings-product. De filtercassette vervolgens goed afspoelen en drogen. Het kan rechtop in een vaatwas-ser worden geplaatst.(Niet met vies vaatwerk of zilver-bestek in aanraking laten komen)
Actieve-koolfilter	Dit filter houdt geuren tegen en dient naargelang de intensiteit van het gebruik van uw afzuigkap jaarlijks te worden vervangen.Bestel deze filters bij uw verkoper (referentie op het identificatie-plaatje aan binnenzijde van de afzuigkap) en noteer de vervan-gingsdatum.

Voor het onderhoud van het apparaat bevelen wij u de Clearit producten aan.

De expertise van professionals

in dienst van particulieren

Clearit biedt professionele producten en oplossingen voor het dagelijks onderhoud van uw elektrische apparaten en van uw keuken.

Deze producten, alsmede accessoires, zijn te krijgen bij uw verkoper.

PROBLEMEN	OPLOSSINGEN
De afzuigkap werkt niet...	Controleer of: er geen stroomstoring is. een snelheid is geselecteerd.
De afzuigkap werkt niet voldoende...	Controleer of: de geselecteerde snelheid voldoende is voor de hoeveelheid vrijkomende rook en stoom. de keuken voldoende is geventileerd. het koolfilter in goede staat is (voor afzuigkap met luchtzuivering).
De afzuigkap is plotse-ling gestopt	Controleer of: er geen stroomstoring is. de veiligheidsschakelaar niet is ingeschakeld.

5 / SERVICEDIENST NL

De eventuele ingrepen in de machine moeten worden uitgevoerd :

- of door uw vakhandelaar,

- of door een andere gekwalificeerd technicus van dit merk.

Tijdens het telefoneren, dient u de complete referentie op te geven van uw machine (model, type, serienummer). Deze informatie staat op het typeplaatje op de machine.

FagorBrandt SAS, huurder-beheerder - Aandelenvennootschap met een kapitaal van 20 000 000 euros RCS Nanterre 440 303 196.
