Wij streven voortdurend naar verbetering van onze producten. Daarom behouden wij ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk: Vóór installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking.

NL INHOUD

1 / BESTEMD VOOR DE GEBRUIKER

• Veiligheidsaanwijzingen ____ 111
• Milieubescherming ____ 112
• Beschrijving van het apparaat ____ 113

2 / INSTALLATIE VAN HET APPARAAT

• Gebruik met afvoer 114
• Gebruik met luchtzuivering 114
  • Elektrische aansluiting ____ 115
  • Montage van de afzuigkap____ 116
  • Montage van de schouw ° Afvoer naar buitenlucht ____ 117 ° Luchtzuivering ____ 118

3 / GEBRUIK VAN HET APPARAAT

- Beschrijving van de bedieningen 119

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT

• Reiniging van de filtercassettes 121
  • Vervanging van het koolfilter ____ 121
  • Reiniging van de buitenkant 122
  • Vervanging van de lamp 122
  • Onderhoud van het apparaat 123

5 / PROBLEMEN EN OPLOSSINGEN 124

6 / SERVICEDIENST 125

1 / BESTEMD VOOR DE GEBRUIKER

NL

Belangrijk

Bewaar deze gebruiksaanwijzing in de nabijheid van het apparaat. Indien het apparaat aan een ander persoon wordt verkocht of gegeven, dient u de gebruiksaanwijzing hierbij niet te vergeten. Wij vragen u kennis te nemen van de aanwijzingen alvorens het apparaat te installeren en te gebruiken. Zij zijn voor uw veiligheid en die van anderen opgesteld.

• VEILIGHEIDSAANWIJZINGEN

—Dit apparaat is bestemd voor huishoudelijk gebruik.
—Dit apparaat dient door volwassenen te worden gebruikt.

Waak ervoor dat kinderen het niet aanraken of als speelgoed gebruiken. Zorg ervoor dat zij de bedieningen van het apparaat niet gebruiken.

-Pak het apparaat onmiddellijk bij ontvangst uit of laat het uitpakken. Controleer de algemene staat. Schrijf eventueel voorbehoud op de leveringsbon waarvan u een exemplaar behoudt.

—Het apparaat is bestemd voor normaal huishoudelijk gebruik. Niet gebruiken voor commerciële of industriële doelen of andere doeleinden waarvoor het niet is ontworpen.
- De technische gegevens van het apparaat niet wijzigen of proberen te wijzigen. Dit kan gevaarlijk zijn.
—Laat reparaties uitsluitend door een erkend vakman uitvoeren.
—Trek altijd de stekker uit het stopcontact voor reiniging of onderhoud van de afzuigkap.
-Zorg voor een goede ventilatie wanneer u tegelijkertijd met de afzuigkap apparaten gebruikt die door een andere energiebron dan elektriciteit worden voorzien. Zo zuigt de afzuigkap geen stookgas aan.
- Flambeer nooit gerechten onder de afzuigkap en laat nooit een gasvuur branden zonder dat u er een pan op zet (de vlammen worden door de afzuigkap aangezogen en kunnen het apparaat beschadigen).

—Frituren onder de afzuigkap mag, maar enkel indien u hierbij toezicht blijft houden
Olie en vet op hoge temperatuur kunnen vlam vatten.
-Regelmatig de afzuigkap reinigen en de filters vervangen. De ophoping van vet kan brand veroorzaken.
-Het gebruik van een afzuigkap boven een fornuis dat met brandstof zoals hout, houtskool enz. werkt, is verboden.

-Gebruik nooit stoom- of hoge druk apparaten voor het reinigen van de afzuigkap (eisen met betrekking tot de elektrische veiligheid)
-Wij streven immer naar verbetering van onze produkten en behouden ons dan ook het recht voor de technische, functionele en esthetische kenmerken van onze produkten te wijzigen om deze aan de nieuwste technische evolutie aan te passen.
—Om de referenties van het apparaat in de toekomst makkelijk terug te vinden raden wij u aan deze op de pagina "Servicedienst en Klantenrelaties" te schrijven.
(Op deze pagina wordt tevens aangegeven waar u de referenties op het apparaat kunt vinden.)

Let op!

Indien uw keuken wordt verwarmd met een toestel dat op een schouw is aangesloten (kachel...), dient u de afzuigkap met luchtzuivering te installeren. Gebruik de afzuigkap nooit zonder de filtercassettes. Gebruikt u in een bepaalde ruimte gelijktijdig een afzuigkap en apparaten die op gas of een andere brandstof werken, zorg dan voor voldoende ventilatie in de ruimte.

NL 1 / BESTEMD VOOR DE GEBRUIKER

• MILIEUBESCHERMING

• Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeent-econtainers te deponeren.
• Uw apparaat bevat tevens vele recyclebare materialen. Daarom is het voorzien van dit logo wat aangeeft dat de gebruikte apparaten van ander afval dienen te worden gescheiden. De recycling van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

- Wij danken u voor uw bijdrage aan de bescherming van het milieu.

Let op!

De installatie dient te worden uitgevoerd door erkende installateurs en vakmannen.

Let op!

Vóór het eerste gebruik van de filterkassette verwijdert u de beschermfolie.

1 / BESTEMD VOOR DE GEBRUIKER

NL

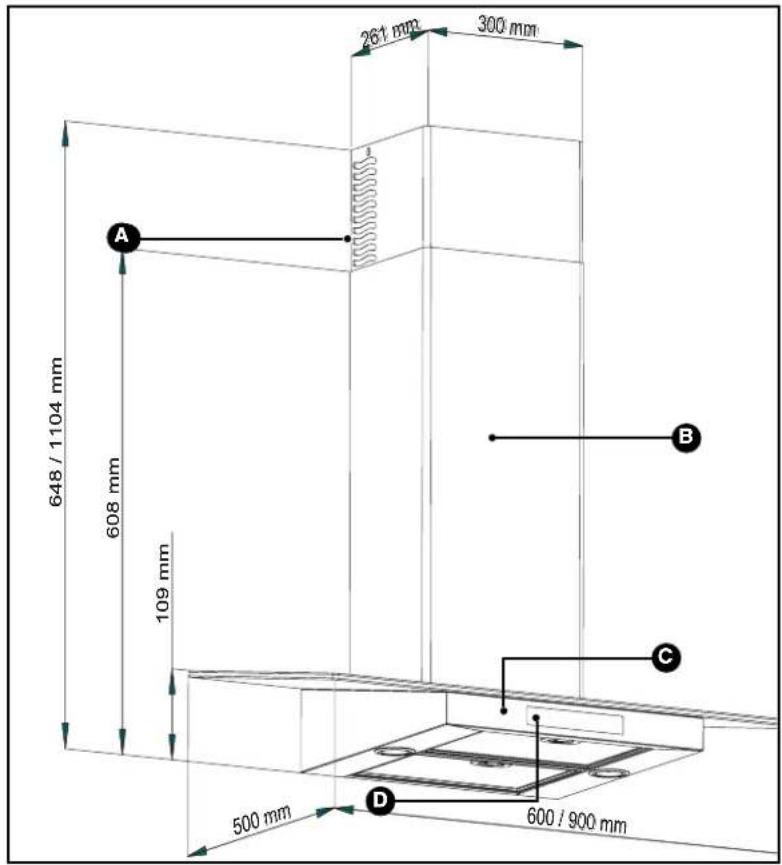

• BESCHRIJVING VAN HET APPARAAT

261 mm 300 mm 648 / 1104 mm 608 mm 109 mm 500 mm 600 / 900 mm A B C D

A Luchtspleten
C Kap
B Schouw
D Bedieningen

NL 2 / INSTALLATIE VAN HET APPARAAT

• Trek de stekker uit het stopcontact tijdens de installatie of bij een eventuele tussenkomst.
• Controleer of de netspanning overeenkomt met de spanning die staat aangegeven op het identificatieplaatje aan de binnenkant van de afzuigkap.
• Indien door de elektrische installatie van uw woning een wijziging moet worden aangebracht voor de aansluiting van uw apparaat, dient u een beroep te doen op een erkend vakman.
• Indien de afzuigkap met afvoer wordt gebruikt, dient u het apparaat niet aan te sluiten op het afvoerkanaal voor rookgassen (verwarmingsketel, open haard, enz...) of een mechanische ventilatie.
• Het afvoerkanaal, ongeacht welke, mag niet uitkomen op zolder.
• Installeer de afzuigkap op minstens 70 cm van een elektrische, gas of gemengde kookplaat.

• GEBRUIK MET AFVOER

U beschikt over een afvoer naar de buitenlucht

(fig. 1)

Uw afzuigkap kan hierop worden aangesloten met behulp van een afvoerbuis (minimum ∅ 125 mm, geëmailleerd, aluminium, soepel of van onontvlambaar materiaal). Indien de diameter van de buis minder dan 125 mm bedraagt, bent u verplicht voor de luchtzuivering modus te kiezen.

φ 125 φ 150 fig. 1

• GEBRUIK MET LUCHTZUIVERING

U beschikt niet over een afvoer naar de buitenlucht

(fig. 2)

Al onze apparaten kunnen met luchtzuivering worden geïnstalleerd.

Gebruik in dit geval een actieve-koolfilter die de geuren filtert.

(Zie Hoofdstuk 4: Vervanging van het koolfilter.)

De stekker uit het contact halen bij installatie of onderhoud van het apparaat, de zekeringen afsluiten of verwijderen.

De elektrische aansluiting dient te worden uitgevoerd voordat het apparaat in het meubel wordt geplaatst.

Controleer of:

• het vermogen van de installatie voldoende is,
• de voedingskabels in goede staat zijn
• de diameter van de kabels overeenkomstig de installatieregels is.

Let op!

Dit apparaat wordt geleverd met een voedingskabel H 05 VVF met 3 geleiders van 0,75 mm² (1 fasedraad +1 nulleider + aarding). Het moet worden aangesloten op een elektriciteitsnet van 220-240 V \~ monofasig via een genormaliseerd stopcontact overeenkomstig de norm CEI 60083, dat na de installatie toegankelijk dient te blijven, overeenkomstig de installatieregels.

Onze aansprakelijkheid vervalt bij een ongeval ten gevolge van een afwezige of foute aarding. De zekering van de installatie dient 10 of 16 A te bedragen. Vervang een beschadigde voedingskabel altijd veiligheidshalve door een voedingskabel die u bij de servicedienst kunt kopen.

Let op!

Indien de elektrische installatie van uw woning voor de aansluiting van uw apparaat gewijzigd moet worden, dient u een beroep te doen op een erkend vakman.

Let op!

Indien de afzuigkap een willekeurig probleem vertoont trek dan de stekker uit het stopcontact of verwijder de zekering die overeenkomt met de aansluitingskabel van het apparaat.

NL 2 / INSTALLATIE VAN HET APPARAAT

• MONTAGE VAN DE AFZUIGKAP

Let op!

De installatie dient overeenkomstig de geldende bepalingen voor de ventilatie van de installatieplaats te worden uitgevoerd. In Frankrijk worden deze bepalingen in het DTU 61.1 van het CSTB aangegeven. Lucht mag niet worden afgevoerd in een afvoerkaal voor rookgassen van apparaten die gas of andere brandstof gebruiken. Het gebruik van ongebruikte afvoerbuizen is enkel na raadpleging van een erkend vakman toegelaten.

De minimale afstand tussen de kookplaat en de onderzijde van de afzuigkap dient 70 cm te bedragen. Indien in de gebruiksaanwijzing van de kookplaat een minimale afstand van meer dan 70 cm staat vermeld, dient u deze aanwijzing toe te passen.

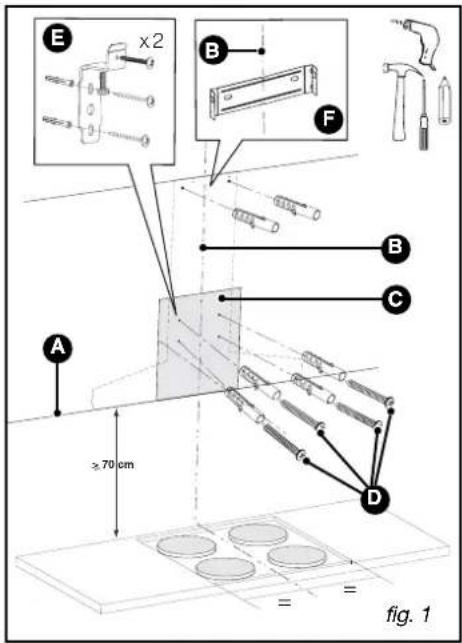

• Trek een horizontale lijn op minimaal 70 cm boven de kookplaat (A/fig.1).
• Trek een verticale lijn (B/fig.1) op de muur, gecentreerd in verhouding tot de kookplaat, vanaf het plafond tot de horizontale lijn (A).
• Knip de boormal volgens de stippellijn uit. U heeft nu 2 delen, C1 en C2 (fig.1).
• Plaats mal C2 (fig.1) op de muur door de lijn die het midden van de afzuigkap voorstelt op de verticale lijn B (fig.1) te leggen.
• Plaats mal C1 (fig.1) tegen de muur en tegen het plafond.
• Boor 6 gaten. Druk de 6 pennen in de gaten.
  – Schroef de twee winkelhaken
• E vast. - Bevestig de afzuigkap met haar twee rechthoekige openingen aan de twee winkelhaken (fig. 2). De grootte van deze uitsnijdingen laat u toe meer naar links of naar rechts te monteren.

Regel de hoogte en het niveau met de regelingsschroeven "G" en blokkeer dan de afzuigkap tegen de muur door de schroeven "H" vast te schroeven.

2 / INSTALLATIE VAN HET APPARAAT

NL

• MONTAGE VAN DE SCHOUW

• Afvoer naar buitenlucht

• Bevestig de metalen schouwsteun met behulp van de twee schroeven tegen de muur en tegen het plafond (fig.1).
• Zet de terugslagklep op de motoruitgang (fig.2). Hiermee wordt voorkomen dat lucht van buiten naar binnen komt.
• In geval van een buis met een diameter van 125 mm dient u de bijgesloten adapter te gebruiken (fig.3).

Bij gebruik van een afvoerbuis met een buiten-diameter van minder dan 125 mm dient u de luchtzuivering op uw afzuigkap te installeren.

• Schuif het uiteinde van de buis op de motoruitgang (fig.4).
• Bereid de telescopische schouw voor en zorg ervoor dat de luchtspleten niet zichtbaar zijn (fig.4).

Schuif de elementen zoveel mogelijk in elkaar.

• Bevestig het bovenste element van de schouw (B/fig.4) op de metalen schouwsteun (A/fig.4) met de twee schroeven (G/fig.4).
• Pas de lengte van de telescopische schouw aan door het onderste element te verlagen en in de bovenzijde van de afzuigkap te schuiven.

A Schouwsteun
B Telescopische schouw
C Buis
D Adapter
E Terugslagklep
Motoruitgang
G Schroeven voor steun van schouw

Fig. 1

• Verwijder de terugslagklep (fig.1).
• Bevestig de plastic rookdeflector tegen de muur en tegen het plafond, met de twee schroeven (fig.2). Centreer de deflector in verhouding tot de verticale lijn op de muur (fig.2).
• Zet het ene uiteinde van de buis op de deflector en het andere uiteinde op de motoruitgang (fig.3).
• Plaats de luchtspleten naar boven zodat zij zichtbaar zijn (B/fig.3).
• Bevestig het bovenste element van de schouw (C/fig.3) op de rookdeflector (A/fig.3) met behulp van de twee schroeven (F/fig.3).
• Pas de lengte van de telescopische schouw aan door het onderste element te verlagen en in de bovenzijde van de afzuigkap te schuiven.

Telescopische schouw

D Buis

E Steun motor

F Schroeven voor steun van schouw

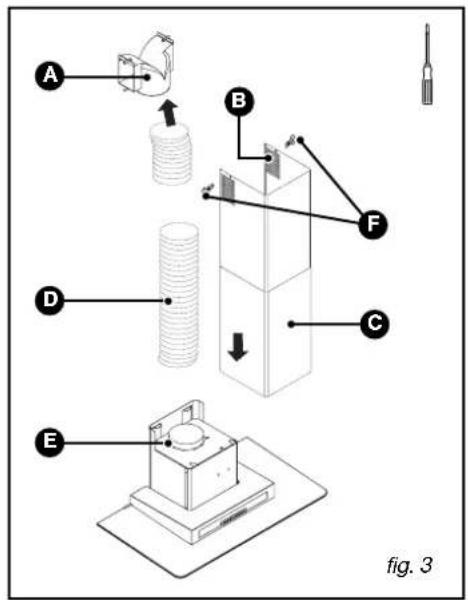

Advies Voor een

Voor een optimaal gebruik van uw afzuigkap raden wij u de aansluiting op een buis met een diameter van 150 mm (niet bijgeleverd) aan. Beperk zoveel mogelijk het aantal gebogen buiselementen en de lengte van de buis. Bij gebruik van een afzuigkap met afvoer naar de buitenlucht, dient u voor voldoende ventilatie met frisse lucht te zorgen om onderdruk in de kamer te vermijden.

A B C D E F fig. 3

3 / GEBRUIK VAN UW APPARAAT

NL

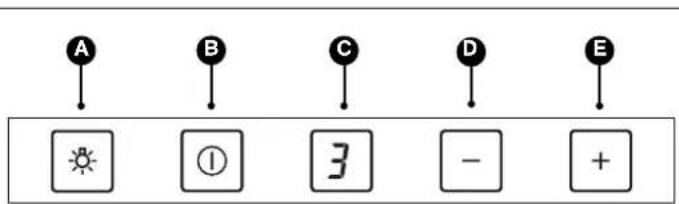

• BESCHRIJVING VAN DE BEDIENINGEN

• Elektronisch model met display

A B C D E ① 3 -

A Verlichting

D Vermindering van de snelheid

B Aan/Uit

E Verhoging van de snelheid

© Display

• Op het display ©

3 Weergave van de snelheden (1,2,3 of 4).

Tip

Deze gids voor de installatie en het gebruik geldt voor meerdere modellen. Er kunnen kleine verschillen bestaan tussen uw apparaat en de beschrijvingen in deze gids.

NL 3 / GEBRUIK VAN HET APPARAAT

• Aanzetten van uw afzuigkap

- Door op toets B drukken start start de afzuigkap in snelheid 1.

- Stopzetten van uw afzuigkap

- Door op toets B drukken stopt uw afzuigkap.

- Selectie van de snelheden

- Als uw afzuigkap actief is, kan u door op + te drukken de aspiratie vermeerderen van 1 tot 4. Een druk op - vermindert de aspiratie van 4 tot 1.

• Verlichting

- Door op toets te drukken gaat de verlichting aan. Een tweede druk zet de verlichting uit.

• Vergrendeling het bedieningspaneel

- Tijdens de reiniging van uw afzuigkap, kunt u het bedieningspaneel vergrendelen.

- Druk op toets Ⓑ gedurende 3 seconden om het bedieningspaneel te vergrendelen.

verschijnt op het display ©.

- Ontgrendelen van het bedie- ningspaneel

- Druk op toets Ⓑ gedurende 3 seconden om het bedieningspaneel te ontgrendelen.

Het symbool - verdwijnt.

Trek de stekker uit het stopcontact voor onderhoud en reiniging van het apparaat. Door regelmatig onderhoud van het apparaat garandeert u de goede werking, het goede resultaat en de duurzaamheid.

Let op!

Het niet in acht nemen van de reinigingsinstructies van het apparaat en de filters kan brand veroorzaken. U dient de onderhoudsaanwijzingen strikt in acht te nemen.

REINIGING VAN DE FILTERCASSETTES

Reinig deze na 30 uur gebruik, of minstens één keer per maand. Zij kunnen rechtop in een vaatwasser worden geplaatst.

Gebruik een borstel, warm water en een zacht reinigingsmiddel. Afspoelen en zorgvuldig drogen alvorens hen weer terug te zetten in de afzuigkap.

• Demontage van de filtercassette (fig.1)

– Draai het handvat van de filtercassette.
- Laat de filtercassette naar beneden kantelen.

• VERVANGING VAN HET KOOLFILTER

Vervang het na ongeveer 120 gebruiksuren.

• Verwijder de filtercassettes (fig.2).
• Plaats het nieuwe koolfilter op de cassette aan de binnenzijde van de afzuigkap.
• Schuif de 2 dwarsstangen aan iedere kant van de filtercassette.
  – Doe deze handeling op alle filtercassettes.

Gebruik zeepwater voor de reiniging van de buitenkant van de afzuigkap. Geen schuurmiddel of schuursponsjes gebruiken.

• VERVANGING VAN DE LAMP

Let op! Trek de s

Let op!

Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingsschakelaar uit) alvorens het lampje te vervangen.

Model met halogeenlamp

—Verwijder het verlichtingskapje (fig.1).
- Vervang de halogeenlamp G4-20W-12V.
—Zet alles weer terug in omgekeerde volgorde.

Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingsschakelaar uit) alvorens het lampje te vervangen.

• ONDERHOUD VAN HET APPARAAT

ONDERHOUD	HOE	TE GEBRUIKEN PRODUCTEN/ACCESSOIRES
Kap en accessoires	Gebruik nooit metalen sponsjes, schuurmiddelen of te harde borstels.	Om de behuizing van de afzuigkap en de verlichtingskap te reinigen, gebruikt u uitsluitend huis-houdelijke reinigingsmiddelen (verdund in water). Spoel ze vervolgens met zuiver water af en veeg ze met een zachte doek droog.
Filtercassette	Dit filter vangt vette damp en stof op. Dit element is bijzonder belangrijk voor de doeltreffendheid van uw afzuigkap.In geval er vlekken blijven bestaan kunt u een niet schurende crème gebruiken. Met helder water afspoelen.	Met een huishoudelijk reinigings-product. De filtercassette vervolgens goed afspoelen en drogen. Het kan rechtop in een vaatwasser worden geplaatst.(Niet met vies vaatwerk of zilverbestek in aanraking laten komen)
Actieve-koolfilter	Dit filter houdt geuren tegen en dient naargelang de intensiteit van het gebruik van uw afzuigkap jaarlijks te worden vervangen.Bestel deze filters bij uw verkoper (referentie op het identificatie-plaatje aan binnenzijde van de afzuigkap) en noteer de vervan-gingsdatum.

Voor het onderhoud van het apparaat bevelen wij u de Clearit producten aan.

De expertise van professionals

in dienst van particulieren

Clearit biedt professionele producten en oplossingen voor het dagelijks onderhoud van uw elektrische apparaten en van uw keuken.

Deze producten, alsmede accessoires, zijn te krijgen bij uw verkoper.

NL 5 / PROBLEMEN EN OPLOSSINGEN

PROBLEMEN	OPLOSSINGEN
De afzuigkap werkt niet...	Controleer of:• er geen stroomstoring is. • een snelheid is geselecteerd.
De afzuigkap werkt niet voldoende...	Controleer of:• de geselecteerde snelheid voldoende is voor de hoeveelheid vrijkomende rook en stoom. • de keuken voldoende is geventileerd. • het koolfilter in goede staat is (voor afzuigkap met luchtzuivering).
De afzuigkap is plotse-ling gestopt	Controleer of:• er geen stroomstoring is. • de veiligheidsschakelaar niet is ingeschakeld.

FR 6 / SERVICE APRES-VENTE

De eventuele ingrepen in de machine moeten worden uitgevoerd :

- of door uw vakhandelaar,

- of door een andere gekwalificeerd technicus van dit merk.

Tijdens het telefoneren, dient u de complete referentie op te geven van uw machine (model, type, serie-nummer). Deze informatie staat op het typeplaatje op de machine.
