Marca	Brandt
Modelo	AD1578X
Tipo de Produto	Exaustor
Tipo de Instalação	Montado na parede com chaminé
Dimensões (aprox.)	60 cm de largura, 50 cm de profundidade, altura variável
Peso (aprox.)	15 kg
Alimentação Elétrica	220-240 V, 50 Hz
Velocidades do Motor	3 (Baixa, Média, Alta)
Fluxo de Ar Máx. (Q_max)	585,7 m³/h
Fluxo de Ar Máx. na Velocidade Mais Alta	556,8 m³/h
Fluxo de Ar na Melhor Eficiência (Q_BEP)	313,2 m³/h
Pressão Estática na Melhor Eficiência (P_BEP)	318 Pa
Consumo de Energia na Melhor Eficiência (W_BEP)	173,9 W
Consumo Anual de Energia (AEC)	91,3 kWh/ano
Potência Sonora na Velocidade Mais Alta	69 dB(LwA)
Potência Sonora na Velocidade Mais Baixa	64 dB(LwA)
Sistema de Iluminação	LED, 1,0 W total
Iluminação Média (E_meio)	41 Lux/W
Tipo de Filtro de Gordura	Filtros metálicos antigordura, laváveis na máquina de lavar louça
Filtro de Carvão	Opcional, substituível a cada 4 meses
Tipo de Controle	Botões de pressão
Altura de Instalação Acima do Fogão	65-75 cm (26-30 polegadas) para gás, mín. 70 cm se a gás
Recursos de Segurança	Desligamento automático quando desconectado, proteção térmica

Perguntas frequentes - AD1578X BRANDT

Qual é a altura de instalação recomendada para o exaustor Brandt AD1578X?

A altura de instalação recomendada é 65-75 cm (26-30 polegadas) acima da superfície de cozedura para melhor desempenho. Se instalado acima de um fogão a gás, deve ser mantida uma distância mínima de 70 cm.

Como limpar os filtros antigordura?

Remova os filtros abrindo o painel e empurrando a dobradiça. Mergulhe-os em água quente (40-50°C) com um detergente removedor de gordura por 3 minutos, depois escove suavemente com uma escova macia. Também podem ser limpos numa máquina de lavar louça a cerca de 60°C. Não use detergentes abrasivos.

Com que frequência deve ser substituído o filtro de carvão?

O filtro de carvão ativado deve ser substituído pelo menos a cada quatro meses. Não pode ser lavado ou reciclado. Substitua-o girando o filtro no sentido anti-horário para desapertá-lo.

Como trocar a lâmpada?

Certifique-se de que o exaustor está desconectado da alimentação. Remova o suporte e o vidro, depois retire a lâmpada queimada. Instale uma nova lâmpada (provavelmente LED, 1,0 W) e remonte o suporte e o vidro.

O que devo fazer se o exaustor não funcionar?

Verifique se a alimentação elétrica está conectada e se uma velocidade foi selecionada. Se parou subitamente, certifique-se de que o disjuntor não disparou. Se ineficaz, verifique se a velocidade do motor é adequada, se o ambiente está ventilado e se o filtro de carvão não está desgastado.

O exaustor pode ser usado em modo de recirculação?

Sim, o exaustor pode ser usado em modo de recirculação instalando um filtro de carvão para reter odores. Certifique-se de que a saída de ar está devidamente instalada.

Qual é o fluxo de ar máximo do AD1578X?

O fluxo de ar máximo (Q_max) é 585,7 m³/h. Na configuração de velocidade mais alta em uso normal, atinge 556,8 m³/h.

O Brandt AD1578X é energeticamente eficiente?

Sim, tem um consumo anual de energia de 91,3 kWh/ano e um índice de eficiência energética (EEI) de 81,9. Cumpre os regulamentos de ecodesign da UE.

Qual o nível de ruído do exaustor durante o funcionamento?

Na velocidade mais alta, o nível de potência sonora é 69 dB(LwA). Na velocidade mais baixa, é 64 dB(LwA).

Que manutenção é necessária para o exaustor?

Limpe regularmente a superfície superior com detergente suave e água. Lave os filtros metálicos antigordura mensalmente. Substitua o filtro de carvão a cada 4 meses se usado. Certifique-se de que o exaustor está desconectado antes de limpar.

MANUAL DE UTILIZADOR AD1578X BRANDT

5 / ANOMALÍAS DE FUNCIONAMIENTO 17

6 / SERVICIO TÉCNICO 17

5 / ANOMALIAS DE FUNCIONAMIENTOES

- Instruções de segurança ____ 50

• Protecção do ambiente 56
• Descrição do aparelho 57

2 / INSTALAÇÃO DO SEU APARELHO

- Protecção ambiental 58

3 / UTILIZAÇÃO DO SEU APARELHO

- Para usar o seu extractor de cozinha 59

4 / CUIDADO E LIMPEZA DO SEU APARELHO

• Substituição e limpeza dos fi Itros anti-gordura 60
• Instalação do fi Itro de carvão 60
• Substituição da lâmpada 60
• Instalação da saída T-Sharp 61
• Manutenção do seu aparelho 62

5 / ANOMALIAS DE FUNCIONAMENTO 63
6 / SERVIÇO TÉCNICO 63

Com o objectivo de melhorar constantemente os nossos produtos, reservamo-nos o direito de modifi car as respectivas características técnicas, funcionais ou estéticas por motivos ligados a avanços técnicos.

Importante:

Antes de colocar o seu aparelho em funcionamento, leia atentamente este manual de instalação e utilização para se familiarizar mais rapidamente possível com o seu funcionamento.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

Importante

Guarde este guia de utilização junto do aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o manual de utilização. Leia estas recomendações antes de instalar e utilizar o aparelho. Estas recomendações foram redigidas para a sua segurança e a segurança dos outros.

Segurança e precauções importantes

Este manual está igualmente disponível no site Internet da marca Brandt.

Queira tomar conhecimento destes conselhos antes de instalar e utilizar o seu aparelho. Estes foram redigidos para a sua segurança e a dos outros. Conserve este manual de utilização com o seu aparelho. Se o aparelho for vendido ou cedido a uma outra pessoa, certifique-se de entregar junto o manual de utilização.

- Para o melhoramento constante dos nossos produtos, reservamo-nos o direito de introduzir nas características técnicas, funcionais ou estéticas todas as modificações de características ligadas à evolução técnica.

- Para encontrar facilmente no futuro as referências do seu aparelho, aconselhamos anotá-las na página “Serviço aos Consumidores”.

Precauções importantes

- Este aparelho foi concebido para ser utilizado por particulares no seu lugar de habitação. Não o utilizar para fins comerciais ou industriais ou para outros objetivos diferentes daqueles para os quais foi concebido.

- À receção do aparelho, desembale-o ou faça-o desembalar imediatamente. Verifique o seu aspeto geral. Faça as eventuais reservas por escrito no formulário de entrega, do qual deverá guardar um exemplar.

- Este aparelho pode ser utilizado por crianças de ao menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou desprovidas de experiência ou de conhecimentos, se estas forem corretamente vigiadas, ou se lhes tiverem sido dadas instruções relativas à utilização do aparelho com toda a segurança e os riscos incorridos tiverem sido compreendidos. Crianças não devem brincar com o aparelho. A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem vigilância.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

- Atenção: As partes acessíveis deste aparelho podem ficar quentes quando for utilizado com aparelhos de cozimento.Riscos

Riscos elétricos

- Antes de aceder aos terminais de ligação, todos os circuitos de alimentação elétrica devem ser desconectados. Se o cabo elétrico estiver deteriorado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa de qualificação similar, para evitar um perigo.

- Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras de instalação.

- Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.

- As reparações devem ser efetuadas exclusivamente por um especialista autorizado.

- Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica).
• Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras da instalação.
• Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.
• As reparações devem ser efetuadas exclusivamente por um especialista autorizado.
• Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.
• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica)

Risco de asfixia

- As regulamentações referentes à evacuação do ar devem ser respeitadas. O ar não deve ser enviado a um conduto utilizado para evacuar fumos de aparelhos que utilizem gás ou um outro combustível (não se aplica

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

aos aparelhos qui difundem unicamente ar no local).

- Uma ventilação conveniente do local deve ser prevista quando um exaustor de cozinha é utilizado simultaneamente a aparelhos que utilizam gás ou um outro combustível (não se aplica aos aparelhos que difundem unicamente ar no local).

Riscos de incêndio

- É proibido flambar alimentos ou fazer funcionar lumes a gás sem um recipiente de cozedura, sob o exaustor (as chamas aspiradas arriscariam deteriorar o aparelho).

- As frituras efetuadas sob o aparelho devem ser objeto de uma vigilância constante. Azeites e gorduras levados a temperaturas muito elevadas podem inflamar.

- Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de depósitos de gordura pode ocasionar um incêndio.

- O funcionamento acima de um lume de combustível (madeira, carvão) não é autorizado.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

- Quando o exaustor de cozinha é colocado acima de um aparelho a gás, a distância mínima entre o topo da placa de cozinha e a parte inferior do exaustor deve ser de ao menos 70 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta distância deve ser respeitada.

Atenção

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex.: fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR PT

• PROTECÇÃO DO AMBIENTE

— Os materiais e embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
— Este aparelho também contém muitos materiais recicláveis. Por esta razão, está mar-

cado com este símbolo a fi m de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos organizada pelo fabricante será, pois, efectuada nas melhores condições possíveis, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal ou o revendedor de forma a encontrar os pontos de recolha para aparelhos utilizados mais próximos de sua casa.

— Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualifi cados.

Atenção

Antes da primeira utilização do fi Itro cassete, retire a película de protecção.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT

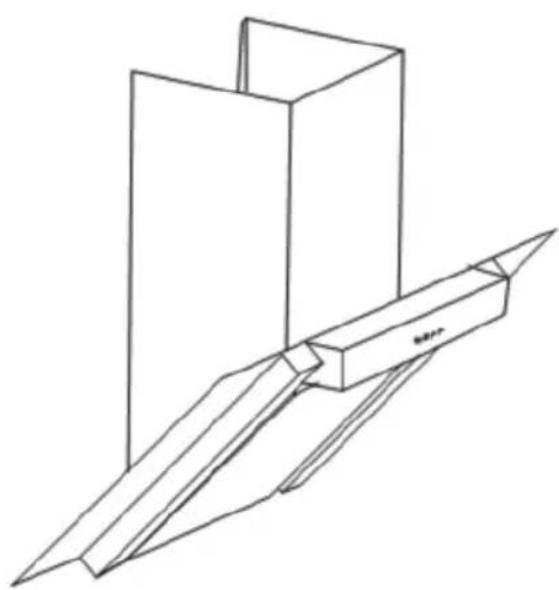

- DESCRIÇÃO DO APARELHO

2 / INSTALAÇÃO DO SEU APARELHO PT

• PROTECÇÃO AMBIENTAL

— O extractor de cozinha deve ser colocado a uma distância de 65-75 cm (26-30 polegadas) da superfície da cozinha para obter um melhor efeito. Ver Imagem 1.
— Instale o gancho num local adequado quando a altura da instalação estiver defi nida e mantenha-o alinhado. A posição fixa do suporte interior da chaminé é o lugar da chaminé. Ver Imagem 2.
— Instale o vidro e a extensão. A seguir, fi xe o suporte exterior da chaminé na parte exterior da chaminé e certifi que-se de que a altura da parte interior da chaminé pode ser ajustada livremente quando fi xar a extensão. Ver Imagem 3.
— Coloque o exaustor da cozinha no gancho. Ver Imagem 4.
— Instale a chaminé e ajuste a altura da parte interior da chaminé de acordo com a posição do suporte interior da chaminé. A seguir fi xe-a com a ajuda do parafuso. Ver Imagem 5.

Nota

- Qualquer trabalho de instalação deve ser realizado por um electricista acreditado ou por uma pessoa competente.

— Não ligue o sistema de condutas do extractor a nenhum sistema de ventilação existente que esteja a ser usado por outro aparelho, como um tubo temperado, um tubo de gás ou um tubo de ar quente.
- O ângulo da curva da tubagem de ventilação não deve ser inferior a 120°. Deve direcionar a tubagem horizontalmente ou, caso contrário, a tubagem não poderá ir para o ponto inicial e deverá ser direcionada para uma parede exterior.
— Depois da instalação, certifi que-se de que o extractor de cozinha está nivelado para evitar que se acumule gordura na parte fi nal. Ver Imagem 6.

Imagem 1

Suporte interior da chaminé

Imagem 2

3 / UTILIZAÇÃO DO SEU APARELHOPT

• PARA USAR O SEU EXTRACTOR DE COZINHA

Como usar o painel de controlo. Ver Imagem 7:

a. Pressione o botão "Baixa" e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a baixa velocidade. Pressione novamente o botão e o motor pára de imediato.
b. Pressione o botão "Média" e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a média velocidade. Pressione novamente o botão e o motor pára de imediato.
c. Pressione o botão "Alta" e o indicador luminoso interior do interruptor acendese. O motor está a funcionar a alta velocidade. Pressione novamente o botão e o motor pára de imediato.
d. Pressione o botão "Luz" e ambas as luzes acendem-se. Pressione novamente o botão e as luzes irão apagar-se.

Imagem 7

Conselho de economia de energia

Ajustar a sua velocidade ao modo de cozedura e ao número de caçarolas. Privilegiar os lumes traseiros do seu aparelho de cozedura

4 / CUIDADO E LIMPEZA DO SEU APARELHO PT

- SUBSTITUIÇÃO E LIMPEZA DOS FILTROS ANTI-GORDURA

Retire os fi ltros tal como indicado na Imagem 8;

— Pode limpar o fi ltro tal como descrito a seguir:

1. Deixe-o de molho durante cerca de 3 minutos em água quente (40-50 graus) com um produto desengordurante e a seguir escove-o suavemente com uma escova macia. Não exerça demasiada pressão para evitar danos.
2. Pode colocá-lo na máquina de lavar loiça com detergente, mas deve confi gurar a temperatura para cerca de 60 graus.

— Não use um detergente abrasivo, já que danifi caria o extractor.

— Certifi que-se de que o extractor está desligado antes de o limpar.

- INSTALAÇÃO DO FILTRO DE CARVÃO, VER IMAGEM 9;

— Retire os fi ltros.
— Os fi Itros de carvão vegetal estão nas extremidades do motor. Rode os fi Itros de carvão vegetal no sentido contrário ao dos ponteiros do relógio até fi carem soltos.
— Faça o procedimento inverso para retirar o fi Itro de carvão vegetal.

Aviso:

O carvão vegetal não pode ser lavado nem reciclado. Deverá substituí-lo pelo menos a cada quatro meses.

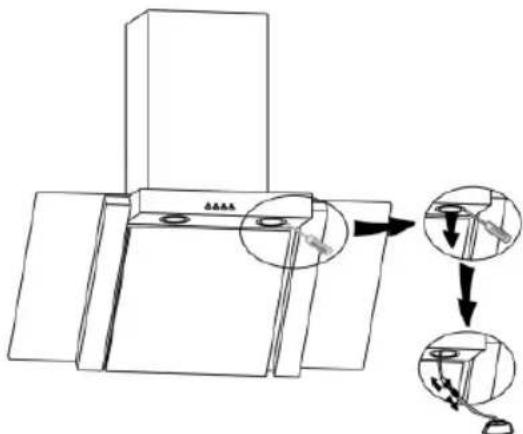

- SUBSTITUIÇÃO DA LÂMPADA

Retire o suporte e o vidro e a seguir retire a lâmpada danifi cada, Ver Imagem 10.

Coloque a nova lâmpada, o vidro e o suporte. Atenção: antes de substituir as lâmpadas, certifi que-se de que o aparelho está desligado.

Imagem 9

- INSTALAÇÃO DA SAÍDA T-SHARP

— Fixe a saída de ar e a T-sharp, ver Imagem 11.

— Fixe a saída T-sharp na parte interior da chaminé, ver Imagem 12.

Conselho de economia de energia

Para uma ótima utilização do seu aparelho, limitar ao máximo o número de curvas e o comprimento da manga.

Imagem 12

4 / CUIDADO E LIMPEZA DO SEU APARELHO PT

Advertência

Antes de fazer qualquer trabalho, a fonte de alimentação eléctrica do extractor deve estar desligada, quer seja desligando-a da corrente ou usando um disjuntor.

• MANUTENÇÃO DO SEU APARELHO

MANUTENÇÃO O QUE FAZER		PRODUTOS / ACESSÓRIOS QUE DEVE USAR
Parte superior (superfície) e acessórios	Nunca use esfregões metálicos, produtos abrasivos ou escovas demasiado duras.	Para limpar o corpo e o orifício de ignição deverá usar produtos de limpeza de utilização doméstica diluídos em água e a seguir enxaguar usando água limpa, secando posteriormente com um pano macio.
Cartucho de fi Itro	Este fi Itro retém vapores de gordura e pó. Este componente tem um papel importante para garantir a efi cácia do seu extractor. No caso de manchas resistentes, use um creme não abrasivo e enxagúe posteriormente com água limpa.	Utilize um produto de limpeza de utilização doméstica e a seguir enxagúe abundantemente com água e seque. Estes fi Itros podem ser limpos na posição vertical na sua máquina de lavar loiça. (Não deixe que entrem em contacto com pratos sujos ou baixela de prata).
Filtro de carvão activado	Este fi Itro retém odores e deve ser substituído pelo menos uma vez por ano, dependendo do nível de utilização. Deverá pedir estes fi Itros ao seu distribuidor (indicando a referência apresentada na placa de identifi cação que se encontra no interior do extractor) e tome nota da data de substituição do fi Itro.

Para preservar o seu aparelho, recomendamos que utilize produtos de limpeza da marca Clearit.

A experiência profissional ao serviço das pessoas

A Clearit oferece-lhe produtos e soluções profi ssionais concebidas para o cuidado diário dos seus aparelhos domésticos e cozinhas.

Pode encontrar estes produtos no seu revendedor habitual, juntamente com uma completa linha de acessórios e consumíveis.

5 / ANOMALIAS DE FUNCIONAMENTOPT

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verifi car se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaustor é insufi ciente...	Verifi car se:• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e vapor libertada.• a ventilação da cozinha é sufi ciente para permitir a entrada de ar.• o fi ltro de carvão não está gasto (exaustor na versão de reciclagem).
O exaustor parou durante o seu funcionamento	Verifi car se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se activou.

6 / SERVIÇO TÉCNICOPT

As intervenções de que o aparelho necessite devem ser realizadas

— pelo revendedor;
— por outro profi ssional qualifi cado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.

Este aparelho está conforme os regulamentos delegados (UE) 65/2014 e 66/2014 da Comissão europeia sobre os requisitos de eco design e etiquetas energéticas de campânulas domésticas.

Símbolo Valor Unidade

Marca	Brandt
Número do modelo	AD1578X
Consumo energético anual	AEC	91.3	kWh/annum
Índice de eficiência energética	EEi	81.9	-
Índice de eficiência dinâmica do fluido	FDE	15.9	-
Índice de eficiência de iluminação	LE	41.0	-
Eficiência de filtragem de gordura	GFE	64.7	-
Fator de aumento de tempo	f	1.4	-
Fluxo de ar volumétrico máximo da campânula	Qmax	585.7	m3/h
Fluxo de ar volumétrico no melhor ponto de eficiência	QBEP	313.2	m3/h
Pressão estática no melhor ponto de eficiência	PBEP	318	P
Consumo energético no melhor ponto de eficiência	WBEP	173.9	W
Consumo de potência nominal do sistema de iluminação	WL	1.0	W
Iluminação média do sistema de iluminação	Emiddle	41	Lux/W
Consumo energético em modo desligado	Po	--	W
Consumo energético em modo standby	Ps	0.53	W
Fluxod e ar volumétrico na posição de velocidade máxima, no modo Normal	-	556.8	m3/h
Fluxo de ar volumétrico na posição de velocidade mínima, no modo Normal	-	370.2	m3/h
Fluxo de ar volumétrico no modo Intensivo/Impulso	-	--	m3/h
Emissões de potência sonora na posição de velocidade máxima, no modo Normal	-	69	dB(LwA)
Emissões de potência sonora na posição de velocidade mínima, no modo Normal	-	64	dB(LwA)
Emissões de potência sonora no modo Intensivo/Impulso	-	--	dB(LwA)
