Tipo de produto	Coifa
Marca	Brandt
Modelo	AD1006W
Dimensões (altura x largura x profundidade)	105 mm x 600 mm x 500 mm
Peso líquido	12 kg
Alimentação	220-240 V ~ 50 Hz
Potência do motor	220 W
Extração máxima	600 m³/h
Número de velocidades	3
Nível de ruído (máx.)	55 dB(A)
Tipo de controle	Painel tátil
Iluminação	LED (2 x 1.5 W)
Filtros	Filtro de carvão ativado e filtro antigordura metálico
Número de filtros	2 (um de carvão, um de metal)
Diâmetro de saída de ar	150 mm
Classe energética	A (conforme normativa UE)
Função especial	Extração periférica, função de atraso automático
Manutenção e limpeza	Lavar filtro antigordura na máquina de lavar louça a cada 2 meses; trocar filtro de carvão a cada 4-6 meses
Segurança	Desligamento automático de segurança, superfície fria ao toque
Peças de reposição e reparabilidade	Filtros e lâmpadas LED disponíveis no serviço técnico autorizado
Informação geral	Design integrável, instalação em armário ou parede

Perguntas frequentes - AD1006W BRANDT

Como se instala a coifa Brandt AD1006W?

A instalação deve ser realizada por um profissional qualificado. Fixa-se na parede ou debaixo de um armário, garantindo uma distância mínima de 65 cm sobre bancadas elétricas e 75 cm sobre gás. Conecte o duto de saída de ar ao exterior ou utilize o filtro de carvão no modo recirculação.

Quando devo limpar ou trocar os filtros?

O filtro antigordura metálico deve ser lavado a cada 2 meses na máquina de lavar louça ou à mão com água quente e detergente. O filtro de carvão ativado deve ser substituído a cada 4-6 meses, dependendo do uso.

A coifa tem função de recirculação?

Sim, pode funcionar em modo recirculação instalando um filtro de carvão ativado (incluído ou disponível separadamente). Nesse modo, o ar é purificado e devolvido à cozinha.

Como se acende a luz LED?

A luz LED acende-se pressionando o botão de iluminação no painel tátil. Se a luz não funcionar, pode ser necessário substituir o módulo LED. Contacte o serviço técnico.

O que faço se a coifa fizer muito ruído?

Verifique se os filtros não estão obstruídos e se o duto de saída está limpo. Se o ruído persistir, pode ser devido a uma instalação incorreta ou a um problema do motor. Consulte um técnico.

Posso usar a coifa sem filtro de carvão?

No modo evacuação (duto para o exterior), não é necessário o filtro de carvão. No modo recirculação, é indispensável para eliminar odores.

Qual é a potência máxima de extração?

A extração máxima é de 600 m³/h, suficiente para uma cozinha de tamanho médio.

Como se troca a lâmpada LED?

As lâmpadas LED são integradas e devem ser substituídas pelo serviço técnico autorizado. Não tente desmontar o módulo você mesmo.

O que significa o indicador de filtro saturado?

Alguns modelos têm um indicador visual ou acústico que avisa quando o filtro antigordura precisa de limpeza. Consulte o manual para redefinir o indicador após a manutenção.

Onde consigo peças de reposição?

As peças originais, como filtros e lâmpadas, estão disponíveis no serviço técnico oficial da Brandt ou em lojas especializadas. Use apenas peças de reposição homologadas.

MANUAL DE UTILIZADOR AD1006W BRANDT

PT MANUAL DE UTILIZAÇÃO

Importante: Antes de no

5 / ANOMALÍAS DE FUNCIONAMIENTO 21

6 / SERVICIO TÉCNICO 22

ES

5 / ANOMALIAS DE FUNCIONAMIENTOES

Com o objectivo de melhorar constantemente os nossos produtos, reservamo-nos o direito de modifi car as respectivas características técnicas, funcionais ou estéticas por motivos ligados a avanços técnicos.

Importante:

Antes de colocar o seu aparelho em funcionamento, leia atentamente este manual de instalação e utilização para se familiarizar mais rapidamente possível com o seu funcionamento.

PTÍN

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

• Instruções de segurança ____ 71
• Protecção do ambiente 77
• Descrição do aparelho 78

2 / INSTALAÇÃO DO APARELHO

• Utilização na versão de evacuação 79

• Utilização na versão de reciclagem 79

• Ligação eléctrica 80

• Montagem do exaustor 81
  • Montagem da chaminé

° Evacuação exterior 82

° Reciclagem ____

3 / UTILIZAÇÃO DO APARELHO

- Descrição dos comandos 84

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

• Limpeza dos filtros cassete 85
• Substituição do filtro de carvão 85

• Limpeza da superfície exterior 86

• Substituição da lâmpada 86

• Manutenção do exaustor 87

5 / ANOMALIAS DE FUNCIONAMENTO 88

6 / SERVIÇO TÉCNICO 89

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

Guarde este guia de utilização junto do aparelho. Se o aparelho for vendido ou cedido a outra pessoa, tenha o cuidado de remeter igualmente o manual de utilização. Leia estas recomendações antes de instalar e utilizar o aparelho. Estas recomendações foram redigidas para a sua segurança e a segurança dos outros.

Segurança e precauções importantes

Este manual está igualmente disponível no site Internet da marca Brandt.

Queira tomar conhecimento destes conselhos antes de instalar e utilizar o seu aparelho. Estes foram redigidos para a sua segurança e a dos outros. Conserve este manual de utilização com o seu aparelho. Se o aparelho for vendido ou cedido a uma outra pessoa, certifique-se de entregar junto o manual de utilização.

- Para o melhoramento constante dos nossos produtos, reservamo-nos o direito de introduzir nas características técnicas, funcionais ou estéticas todas as modificações de características ligadas à evolução técnica.

- Para encontrar facilmente no futuro as referências do seu aparelho, aconselhamos anotá-las na página “Serviço aos Consumidores”.

Precauções importantes

- Este aparelho foi concebido para ser utilizado por particulares no seu lugar de habitação. Não o utilizar para fins comerciais ou industriais ou para outros objetivos diferentes daqueles para os quais foi concebido.

- À receção do aparelho, desembale-o ou faça-o desembalar imediatamente. Verifique o seu aspeto geral. Faça as eventuais reservas por escrito no formulário de entrega, do qual deverá guardar um exemplar.

- Este aparelho pode ser utilizado por crianças de ao menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou desprovidas de experiência ou de conhecimentos, se estas forem corretamente vigiadas, ou se lhes tiverem sido dadas instruções relativas à utilização do aparelho com toda a segurança e os riscos incorridos tiverem sido compreendidos. Crianças não devem brincar com o aparelho. A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem vigilância.

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

- Atenção: As partes acessíveis deste aparelho podem ficar quentes quando for utilizado com aparelhos de cozimento.Riscos

Riscos elétricos

- Antes de aceder aos terminais de ligação, todos os circuitos de alimentação elétrica devem ser desconectados. Se o cabo elétrico estiver deteriorado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa de qualificação similar, para evitar um perigo.

- Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras de instalação.

- Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.

- As reparações devem ser efetuadas exclusivamente por um especialista autorizado.

- Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica).
• Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras da instalação.
• Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.
• As reparações devem ser efetuadas exclusivamente por um especialista autorizado.
• Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.
• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica)

Risco de asfixia

- As regulamentações referentes à evacuação do ar devem ser respeitadas. O ar não deve ser enviado a um conduto utilizado para evacuar fumos de aparelhos que utilizem gás ou um outro combustível (não se aplica

PT 1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

aos aparelhos qui difundem unicamente ar no local).

- Uma ventilação conveniente do local deve ser prevista quando um exaustor de cozinha é utilizado simultaneamente a aparelhos que utilizam gás ou um outro combustível (não se aplica aos aparelhos que difundem unicamente ar no local).

Riscos de incêndio

- É proibido flambar alimentos ou fazer funcionar lumes a gás sem um recipiente de cozedura, sob o exaustor (as chamas aspiradas arriscariam deteriorar o aparelho).

- As frituras efetuadas sob o aparelho devem ser objeto de uma vigilância constante. Azeites e gorduras levados a temperaturas muito elevadas podem inflamar.

- Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de depósitos de gordura pode ocasionar um incêndio.

- O funcionamento acima de um lume de combustível (madeira, carvão) não é autorizado.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

PT

- Quando o exaustor de cozinha é colocado acima de um aparelho a gás, a distância mínima entre o topo da placa de cozinha e a parte inferior do exaustor deve ser de ao menos 70 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta distância deve ser respeitada.

Atenção

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex.: fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete.

Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor seja utilizado simultaneamente com aparelhos que utilizam gás ou outro combustível qualquer.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR PT

• PROTECÇÃO DO AMBIENTE

— Os materiais e embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
— Este aparelho também contém muitos materiais recicláveis. Por esta razão, está mar-

cado com este símbolo a fi m de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos organizada pelo fabricante será, pois, efectuada nas melhores condições possíveis, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal ou o revendedor de forma a encontrar os pontos de recolha para aparelhos utilizados mais próximos de sua casa.

— Agradecemos, desde já, a sua colaboração na protecção do ambiente.

Atenção

A instalação do exaustor é reservada aos instaladores e técnicos qualifi cados.

Atenção

Antes da primeira utilização do fi Itro cassete, retire a película de protecção.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADORPT

- DESCRIÇÃO DO APARELHO

2 / INSTALAÇÃO DO APARELHO PT

- O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção. - Verifi que se a tensão da rede eléctrica corresponde à tensão mencionada na placa de características situada no interior do exaustor. - Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualifi cado.

— Se o exaustor for utilizado na sua versão de evacuação, não o ligue a uma conduta de evacuação de fumos de combustão (caldeira, chaminé, etc.) ou a um sistema de ventilação mecânica controlada.

— A conduta de evacuação, seja de que tipo for, não deve desembocar em águas furtadas.

— Instale o exaustor a uma distância mínima de segurança de 70 cm em relação à placa de cozinha eléctrica, a gás ou mista.

• UTILIZAÇÃO NA VERSÃO DE EVACUAÇÃO

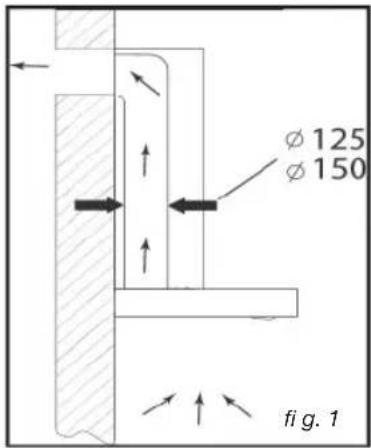

A sua instalação possui uma saída para o exterior (fi g. 1)

O exaustor pode ser ligado a esta saída através de um tubo de evacuação (∅ mínimo 125 mm, esmaltado, em alumínio, ou em material não infl amável). Se o tubo tiver um diâmetro inferior a 125 mm, passe obrigatoriamente para o modo reciclagem.

• UTILIZAÇÃO NA VERSÃO DE RECICLAGEM

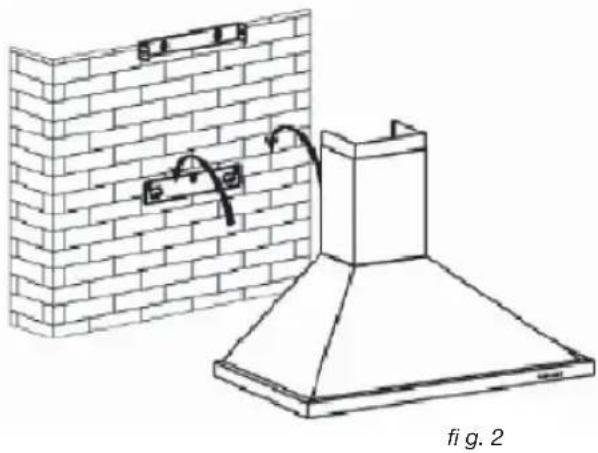

A sua instalação não possui saída para o exterior (fi g. 2)

Todos os nossos aparelhos têm a possibilidade de funcionar em modo reciclagem.

Neste caso, acrescente um fi Itro de carvão activo que captará os cheiros.

(Ver Capítulo 4: Substituição do filtro de carvão).

Conselho de economia de energia

Para uma ótima utilização do seu aparelho, limitar ao máximo o número de curvas e o comprimento da manga.

2 / INSTALAÇÃO DO APARELHOPT

• LIGAÇÃO ELÉCTRICA

Durante a instalação e as operações de manutenção, o exaustor deve ser desligado da corrente eléctrica e os fusíveis devem ser cortados ou retirados.

A ligação eléctrica deve ser realizada antes de o aparelho ser instalado no armário.

Verifi car se:

— a instalação tem potência sufi ciente,
— os fi os eléctricos estão em boas condições.
— o diâmetro dos fi os está em conformidade com os requisitos de instalação.

Atenção

Este aparelho é vendido com um cabo eléctrico H 05 VVF de 3 condutores de 0,75 mm² (neutro, fase e terra), devendo este ser ligado a uma rede monofásica de 220-240 V através de uma tomada eléctrica normalizada CEI 60083, que, de acordo com as regras de instalação, deve fi car acessível após a instalação.

Declinamos qualquer responsabilidade em caso de acidente ocasionado por uma ligação à terra inexistente ou incorrecta. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo eléctrico estiver danifi cado, contacte o serviço pós-venda a fi m de evitar qualquer perigo.

Atenção

Se a instalação eléctrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um electricista qualifi cado.

Atenção

Se o exaustor apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do mesmo.

2 / INSTALAÇÃO DO APARELHO PT

• MONTAGEM DO EXAUSTOR DECORATIVO

Atenção

A instalação deve cumprir os requisitos dos regulamentos em vigor para a ventilação dos locais. Em França, estes regulamentos são indicados no DTU 61.1 do CSTB. Designadamente, o ar evacuado não deve ser enviado para uma conduta utilizada para a evacuação de fumos de aparelhos a gás ou utilizando outros combustíveis. A utilização de tubos desafectados só pode ser feita após acordo de um especialista competente.

A distância mínima entre a placa de cozinha e a parte mais baixa do exaustor deverá ser de 70 cm, no mínimo. Se as instruções da placa de cozinha instalada sob o exaustor especifici carem uma distância superior a 70 cm, esta deverá ser levada em consideração.

— Trace uma linha na parede, centrada e verticalmente à placa de cozinha.

— Trace na parede os 3 orifícios que tem de fazer utilizando o gancho de suspensão do exaustor fornecido e respeitando a distância aconselhada (peça A da fi g. 1).

— Faça os 3 orifícios de 8 mm no local adequado e insira as buchas.

— Fixe o suporte de fi xação do exaustor, certifi cando-se de que fica totalmente nivelado (peça A fi g. 1).

— Antes de ligar o exaustor, monte a válvula de retenção na saída do motor.

— Fixe o tubo extensível de evacuação (não fornecido) na saída do motor sem obstruir o movimento da válvula de retenção (fi g. 3).

— Coloque e fi xe o corpo do exaustor neste suporte com os parafusos previstos para esse fi m (fi g. 2).

2 / INSTALAÇÃO DO APARELHOPT

• MONTAGEM DA CHAMINÉ

- Evacuação exterior

— Calcule a altura fi nal para fi xar o apoio em U do suporte da chaminé (peça B da fi g. 1).
— Marque os 2 orificios no local adequado.
— Faça os 2 orifícios de 8 mm e fi xe o apoio do suporte da chaminé certifi cando-se de que fi ca exactamente no eixo do exaustor (peça B da fi q. 1).
— Fixe o apoio plano na parte de trás da chaminé inferior.
— Coloque as 2 chaminés sobre o exaustor (fi q. 5).
— Ligue o tubo à saída de ar para o exterior.
— Efectue a ligação eléctrica do exaustor com o cabo de alimentação.
— Levante a chaminé superior até ao tecto e fi xe-a no apoio com parafusos.

2 / INSTALAÇÃO DO APARELHO PT

- Reciclagem

— Calcule a altura fi nal para fi xar o apoio de suporte à chaminé.
— Marque os 2 orifícios no local adequado.
— Faça os 2 orifícios de 8 mm e fi xe o apoio do suporte da chaminé certifi cando-se de que fi ca exactamente no eixo do exaustor.
— Fixe o apoio plano na parte de trás da chaminé inferior.
— Coloque as 2 chaminés sobre o exaustor (fi g. 5).
— Ligue a capa da saída de ar para o exterior.
— Efectue a ligação eléctrica do exaustor através do cabo de alimentação.
— Levante a chaminé superior até ao tecto e fi xe-a no apoio com os 2 parafusos.

Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior sufi cientemente grande para evitar colocar a cozinha em depressão.

Atenção

Não utilize ferramentas para retirar a película de protecção transparente dos painéis.

3 / UTILIZAÇÃO DO APARELHOPT

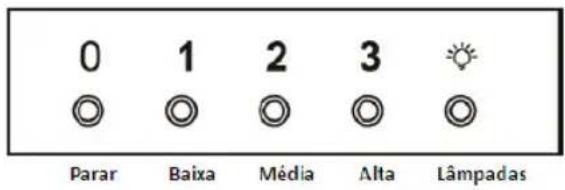

- DESCRIÇÃO DOS COMANDOS

1. Premindo o botão Stop (Parar), o motor pára.
2. Premindo o botão de baixa velocidade, o alarme sonoro toca uma vez e o motor funcionará a baixa velocidade.
3. Premindo o botão de velocidade média, o alarme sonoro toca uma vez e o motor funcionará a velocidade média.
4. Premindo o botão de alta velocidade, o alarme sonoro toca uma vez e o motor funcionará a velocidade rápida.
5. Premindo o botão de iluminação, as duas lâmpadas acendem-se. Prima novamente e elas apagam-se.

Conselho de economia de energia

Ajustar a sua velocidade ao modo de cozedura e ao número de caçarolas. Privilegiar os lumes traseiros do seu aparelho de cozedura

4 / MANUTENÇÃO E LIMPEZA DO APARELHO PT

Atenção

Desligue o aparelho antes de proceder à sua limpeza e manutenção. Uma manutenção periódica do aparelho é uma garantia para o seu devido funcionamento, bom rendimento e durabilidade.

Atenção

O não cumprimento das instruções de limpeza do aparelho e dos fi Itros pode provocar incêndios. Respeite absolutamente as instruções de manutenção.

• LIMPEZA DOS FILTROS CASSETE

Devem ser limpos após 30 horas de utilização ou no mínimo uma vez por mês. A sua limpeza pode ser efectuada na máquina de lavar louça na vertical.

Lave-os com uma escova, água quente e um detergente suave. Passe-os por água e seque-os cuidadosamente antes de os voltar a instalar.

- Desmontagem dos fi Itros cassete

— Rode a pega integrada do fi itro cassete.

- SUBSTITUIÇÃO DO FILTRO DE CARVÃO (opcional)

Substitua o fi Itro de carvão após 120 horas de utilização aproximadamente.

— Retire os fi ltros cassete.
— Rode o fi Itro de carvão para o retirar.
— Faça a operação inversa para instalar um novo fi Itro.
— Volte a instalar os fi ltros cassete.

4 / MANUTENÇÃO E LIMPEZA DO APARELHOPT

• LIMPEZA DA SUPERFÍCIE EXTERIOR

Para limpar a parte exterior do exaustor, utilize água com um detergente; não utilize cremes abrasivos, detergentes corrosivos, nem o esfregão das esponjas, nem escovas. Seque com um pano macio e húmido.

- SUBSTITUIÇÃO DA LÂMPADA

O sistema de iluminaçãoõnopodesersubstituídopeloutilizador, emcaso de maufuncionamento, entre emcontacto com o serviço de assistência.

4 / MANUTENÇÃO E LIMPEZA DO APARELHO PT

Atenção

Antes de efectuar qualquer intervenção, desligue o exaustor da corrente eléctrica, quer retirando a fi cha da tomada, ou accionando o disjuntor.

• MANUTENÇÃO DO EXAUSTOR

MANUTENÇÃO COMO	PROCEDER?	PRODUTOS/ACESSÓRIOS A UTILIZAR
Campânula e acessórios	Nunca utilize esfregões metálicos, produtos abrasivos ou escovas demasiado duras.	Para limpar a parte exterior e a vigia de iluminação, utilize exclusivamente produtos de limpeza domésticos vendidos no comércio diluídos em água, em seguida enxagúe com água limpa e seque com um pano macio.
Filtro cassete	Este fi Itro absorve os vapores gordurosos e as poeiras. Este elemento desempenha uma importante função na efi cácia do exaustor. Se houver manchas persistentes, utilize um detergente creme não abrasivo e passe por água limpa.	Com um produto de limpeza doméstico vendido no comércio, em seguida enxagúe e seque. A sua limpeza pode ser efectuada na máquina de lavar louça colocados na vertical. (Não pôr em contacto com louça suja ou talheres de prata).
Filtro de carvão activo	Este fi Itro absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização.Encomende fi Itros no seu revendedor (através da referência indicada na placa de características situada dentro do exaustor) e anote a data de substituição.

5 / ANOMALIAS DE FUNCIONAMENTOPT

SINTOMAS	SOLUÇÕES
O exaustor não funciona...	Verifi car se:• não há um corte de electricidade.• foi realmente seleccionada uma velocidade.
O rendimento do exaustor é insufi ciente...	Verifi car se:• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e vapor libertada.• a ventilação da cozinha é sufi ciente para permitir a entrada de ar.• o fi Itro de carvão não está gasto (exaustor na versão de reciclagem).
O exaustor parou durante o seu funcionamento	Verifi car se:• não há um corte de electricidade.• o dispositivo de corte ominoplar não se activou.

6 / SERVIÇO TÉCNICO PT

As intervenções de que o aparelho necessite devem ser realizadas

— pelo revendedor;
— por outro profi ssional qualifi cado autorizado pela marca.

Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho.

PT Informação Ecodesign / Ficha técnica do produto

Este aparelho está conforme os regulamentos delegados (UE) 65/2014 e 66/2014 da Comissão europeia sobre os requisitos de eco design e etiquetas energéticas de campânulas domésticas.

Símbolo Valor Unidade

Marca	Brandt
Número do modelo	AD1006X / AD1006B /AD1006 W LMHT2060X/ LMHT2060B/ LMHT2060W
Consumo energético anual AEC		55,9	kWh/annum
Índice de eficiência energética EEi		61,4	-
Índice de eficiência dinâmica do fluido FDE		25,0	-
Índice de eficiência de iluminação LE		41,5	-
Eficiência de filtragem de gordura GFE		81.6	-
Fator de aumento de tempo f		1.1	-
Fluxo de ar volumétrico máximo da campânula	Qmax	604,3	m3/h
Fluxo de ar volumétrico no melhor ponto de eficiência	QBEP	364,3	m3/h
Pressão estática no melhor ponto de eficiência	PBEP	335	P
Consumo energético no melhor ponto de eficiência	WBEP	135,6	W
Consumo de potência nominal do sistema de iluminação	WL	2,0	W
Iluminação média do sistema de iluminação	Emiddle	83	Lux/W
Consumo energético em modo desligado	Po	0.00	W
Consumo energético em modo standby	Ps	0.00	W
Fluxod e ar volumétrico na posição de velocidade máxima, no modo Normal	-	628,3	m3/h
Fluxo de ar volumétrico na posição de velocidade mínima, no modo Normal	-	361,3	m3/h
Fluxo de ar volumétrico no modo Intensivo/Impulso	-	--	m3/h
Emissões de potência sonora na posição de velocidade máxima, no modo Normal	-	71	dB(LwA)
Emissões de potência sonora na posição de velocidade mínima, no modo Normal	-	62	dB(LwA)
Emissões de potência sonora no modo Intensivo/Impulso	-	--	dB(LwA)

Símbolc Valor Unidade

Marca	Brandt
Número do modelo	AD1009X
Consumo energético anual AEC		131.9	kWh/annum
Índice de eficiência energética EEi		91.6	-
Índice de eficiência dinâmica do fluido FDE		16.6	-
Índice de eficiência de iluminação LE		1.6	-
Eficiência de filtragem de gordura GFE		77.2	-
Fator de aumento de tempo f		1.4	-
Fluxo de ar volumétrico máximo da campânula	Qmax	618.8	m3/h
Fluxo de ar volumétrico no melhor ponto de eficiência	QBEP	336.0	m3/h
Pressão estática no melhor ponto de eficiência	PBEP	317	P
Consumo energético no melhor ponto de eficiência	WBEP	178.1	W
Consumo de potência nominal do sistema de iluminação	WL	56.0	W
Iluminação média do sistema de iluminação	Emiddle	89	Lux/W
Consumo energético em modo desligado	Po	0.00	W
Consumo energético em modo standby	Ps	--	W
Fluxod e ar volumétrico na posição de velocidade máxima, no modo Normal	-	595.2	m3/h
Fluxo de ar volumétrico na posição de velocidade mínima, no modo Normal	-	372.0	m3/h
Fluxo de ar volumétrico no modo Intensivo/Impulso	-	--	m3/h
Emissões de potência sonora na posição de velocidade máxima, no modo Normal	-	72	dB(LwA)
Emissões de potência sonora na posição de velocidade mínima, no modo Normal	-	67	dB(LwA)
Emissões de potência sonora no modo Intensivo/Impulso	-	--	dB(LwA)

DE 92

Símbolo Valor Unidade

Marca	Brandt
Número do modelo	AD1009X
Consumo energético anual AEC		131.9	kWh/annum
Índice de eficiência energética EEi		91.6	-
Índice de eficiência dinâmica do fluido FDE		16.6	-
Índice de eficiência de iluminação LE		1.6	-
Eficiência de filtragem de gordura GFE		77.2	-
Fator de aumento de tempo f		1.4	-
Fluxo de ar volumétrico máximo da campânula	Qmax	618.8	m3/h
Fluxo de ar volumétrico no melhor ponto de eficiência	QBEP	336.0	m3/h
Pressão estática no melhor ponto de eficiência	PBEP	317	P
Consumo energético no melhor ponto de eficiência	WBEP	178.1	W
Consumo de potência nominal do sistema de iluminação	WL	56.0	W
Iluminação média do sistema de iluminação	Emiddle	89	Lux/W
Consumo energético em modo desligado	Po	0.00	W
Consumo energético em modo standby	Ps	--	W
Fluxod e ar volumétrico na posição de velocidade máxima, no modo Normal	-	595.2	m3/h
Fluxo de ar volumétrico na posição de velocidade mínima, no modo Normal	-	372.0	m3/h
Fluxo de ar volumétrico no modo Intensivo/Impulso	-	--	m3/h
Emissões de potência sonora na posição de velocidade máxima, no modo Normal	-	72	dB(LwA)
Emissões de potência sonora na posição de velocidade mínima, no modo Normal	-	67	dB(LwA)
Emissões de potência sonora no modo Intensivo/Impulso	-	--	dB(LwA)

5 / ANOMALIE DI FUNZIONAMENTO 134

6 / SERVIZIO TECNICO 135

ANOMALIE DI FUNZIONAMENTOIT
