Typ produktu	Okap kuchenny
Marka	Brandt
Model	AD1006W
Wymiary (wys. x szer. x gł.)	105 mm x 600 mm x 500 mm
Waga netto	12 kg
Zasilanie	220-240 V ~ 50 Hz
Moc silnika	220 W
Maksymalna wydajność wyciągu	600 m³/h
Liczba prędkości	3
Poziom hałasu (maks.)	55 dB(A)
Rodzaj sterowania	Panel dotykowy
Oświetlenie	LED (2 x 1.5 W)
Filtry	Filtr węglowy i metalowy filtr przeciwtłuszczowy
Liczba filtrów	2 (jeden węglowy, jeden metalowy)
Średnica wylotu powietrza	150 mm
Klasa energetyczna	A (zgodnie z przepisami UE)
Funkcja specjalna	Wyciąg peryferyjny, automatyczne opóźnienie wyłączenia
Konserwacja i czyszczenie	Myć filtr przeciwtłuszczowy w zmywarce co 2 miesiące; wymieniać filtr węglowy co 4-6 miesięcy
Bezpieczeństwo	Automatyczne wyłączanie bezpieczeństwa, zimna powierzchnia dotykowa
Części zamienne i naprawialność	Filtry i żarówki LED dostępne w autoryzowanym serwisie
Informacje ogólne	Konstrukcja do zabudowy, montaż w szafce lub na ścianie

Często zadawane pytania - AD1006W BRANDT

Jak zainstalować okap kuchenny Brandt AD1006W?

Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Mocuje się go do ściany lub pod szafką, zapewniając minimalną odległość 65 cm nad płytami elektrycznymi i 75 cm nad gazowymi. Podłącz przewód wylotowy powietrza na zewnątrz lub użyj filtra węglowego w trybie recyrkulacji.

Kiedy należy czyścić lub wymieniać filtry?

Metalowy filtr przeciwtłuszczowy należy myć co 2 miesiące w zmywarce lub ręcznie w gorącej wodzie z detergentem. Filtr z węglem aktywnym należy wymieniać co 4-6 miesięcy, w zależności od użytkowania.

Czy okap ma funkcję recyrkulacji?

Tak, może pracować w trybie recyrkulacji po zainstalowaniu filtra z węglem aktywnym (dołączonego lub dostępnego osobno). W tym trybie powietrze jest oczyszczane i zawracane do kuchni.

Jak włączyć oświetlenie LED?

Oświetlenie LED włącza się przez naciśnięcie przycisku oświetlenia na panelu dotykowym. Jeśli światło nie działa, może być konieczna wymiana modułu LED. Skontaktuj się z serwisem.

Co zrobić, jeśli okap jest głośny?

Sprawdź, czy filtry nie są zatkane, a przewód wylotowy jest czysty. Jeśli hałas utrzymuje się, może to wynikać z nieprawidłowej instalacji lub problemu z silnikiem. Skonsultuj się z technikiem.

Czy mogę używać okapu bez filtra węglowego?

W trybie wyciągu (przewód na zewnątrz) filtr węglowy nie jest konieczny. W trybie recyrkulacji jest niezbędny do usuwania zapachów.

Jaka jest maksymalna wydajność wyciągu?

Maksymalna wydajność wynosi 600 m³/h, wystarczająca dla średniej wielkości kuchni.

Jak wymienić żarówkę LED?

Żarówki LED są zintegrowane i powinny być wymieniane przez autoryzowany serwis. Nie próbuj samodzielnie demontować modułu.

Co oznacza wskaźnik nasycenia filtra?

Niektóre modele mają wskaźnik wizualny lub dźwiękowy, który informuje, kiedy filtr przeciwtłuszczowy wymaga czyszczenia. Aby zresetować wskaźnik po konserwacji, zapoznaj się z instrukcją.

Gdzie mogę zdobyć części zamienne?

Oryginalne części, takie jak filtry i żarówki, są dostępne w autoryzowanym serwisie Brandt lub w specjalistycznych sklepach. Używaj tylko zatwierdzonych zamienników.

INSTRUKCJA OBSŁUGI AD1006W BRANDT

Dekoracyjny okap kuchenny

Dekorativ emhætte

Z myślą o ciągłym doskonaleniu naszych produktów, zastrzegamy sobie prawo do dokonywania zmian w zakresie właściwości technicznych, użytkowych bądź wyglądu urządzenia, związanych z postępem technicznym.

Ważne:

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję, aby jak najlepiej zapoznać się z jego funkcjonowaniem.

SPIS TREŚCI

PL

1 / INFORMACJE DLA UŻYTKOWNIKA

• Zalecenia dotyczące bezpieczeństwa ____ 206
• Ochrona środowiska naturalnego ____ 212
• Opis urządzenia 213

2 / INSTALACJA URZĄDZENIA

• Użytkowanie w trybie wyciągu 214
• Użytkowanie w trybie pochłaniacza ____ 214
- Podłączenie do źródła zasilania 215
• Montaż okapu kuchennego 216
- Montaż maskownicy

° Tryb wyciągu 217

° Tryb pochłaniacza 218

3 / UŻYTKOWANIE URZĄDZENIA

• Opis panelu sterowania 219

4 / KONSERWACJA I CZYSZCZENIE URZĄDZENIA

• Czyszczenie filtrów kasetowych 220
• Wymiana filtra węglowego 220
• Czyszczenie powierzchni zewnętrznych ____ 221
• Wymiana żarówki 221
- Konserwacja urządzenia 222

5 / ROZWIAZYWANIE PROBLEMÓW 223

6 / SERWIS TECHNICZNY 224

PL 1 / INFORMACJE DLA UŻYTKOWNIKA

Ważne

Niniejszą instrukcję należy zachować wraz z zakupionym urządzeniem. W razie sprzedaży bądź przekazania urządzenia innej osobie, należy upewnić się, że została przekazana również instrukcja. Prosimy o zapoznanie się z instrukcją przed zainstalowaniem i rozpoczęciem użytkowania okapu. Została ona przygotowana z myślą o bezpieczeństwie Państwa oraz innych osób.

Bezpieczeństwo i ważne środki ostrożności

Niniejsza instrukcja jest również dostępna na stronie internetowej marki Brandt.

Prosimy o uwzględnienie tych zaleceń przed zainstalowaniem i rozpoczęciem użytkowania urządzenia. Zostały one opracowane dla bezpieczeństwa użytkownika i innych osób.

Prosimy o zachowanie instrukcji obsługi z urządzeniem. Jeżeli urządzenie jest przewidziane do odsprzedania lub odstąpienia innej osobie, należy upewnić się, że jest do niego załączona instrukcja obsługi.

- W trosce o ciągłe udoskonalanie naszych wyrobów zastrzegamy sobie prawo do zmian ich charakterystyk technicznych, funkcjonalnych lub estetycznych związanych z postępem technicznym.

- Aby łatwo odszukać w przyszłości symbol Państwa urządzenia, radzimy zanotowanie ich na stronie „Dział obsługi klienta”.

Ważne środki ostrożności

- Niniejsze urządzenie zostało zaprojektowane do użytkowania przez osoby fizyczne w warunkach domowych. Nie wolno go używać do celów handlowych i przemysłowych lub do innych celów niezgodnych z jego przeznaczeniem.

- W trakcie odbioru należy natychmiast rozpakować urządzenie lub zlecić jego rozpakowanie. Sprawdzić ogólny wygląd. Podać ewentualne zastrzeżenia w formie pisemnej na dowodzie dostawy, którego zachowują Państwo jeden egzemplarz.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat i osoby, o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub pozbawionych doświadczenia lub wiedzy, jeżeli są one pod nadzorem lub wcześniej otrzymały instrukcje dotyczące bezpiecznej obsługi urządzenia i zrozumiały zagrożenia, którym mogą podlegać. Dzieci nie mogą wykorzystywać urządzenia do zabawy. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez dozoru.

PL 1 / INFORMACJE DLA UŻYTKOWNIKA

- Uwaga: Dostępne części urządzenia mogą stawać się gorące, jeżeli jest ono używane z urządzeniami do gotowania.

Zagrożenia elektryczne

- Przed uzyskaniem dostępu do zacisków podłączeniowych, wszystkie obwody zasilania należy odłączyć. Jeżeli przewód zasilania jest uszkodzony, powinien zostać wymieniony przez producenta, jego serwis posprzedażny lub osoby o podobnych kwalifikacjach w celu uniknięcia zagrożenia.

- Odłączenie urządzenia może odbywać się poprzez wyjęcie wtyczki z dostępnego gniazdka ściennego lub poprzez zainstalowanie wyłącznika w instalacji zgodnie z obowiązującymi przepisami instalacyjnymi.

- Nie wolno modyfikować ani starać się zmieniać parametrów urządzenia. Może to stworzyć zagrożenie dla użytkownika.

- Naprawy mogą być wykonywane wyłącznie przez autoryzowanego specjalistę.

- Przed czyszczeniem lub konserwacją okapu należy go odłączyć od zasilania.

1 / INFORMACJE DLA UŻYTKOWNIKA

PL

• Do czyszczenia urządzenia nie używać nigdy urządzeń parowych lub pod wysokim ciśnieniem (wymogi dotyczące bezpieczeństwa elektrycznego).
• Odłączenie urządzenia może odbywać się poprzez wyjęcie wtyczki z dostępnego gniazdka ściennego lub poprzez zainstalowanie wyłącznika w instalacji zgodnie z obowiązującymi przepisami instalacyjnymi.
• Nie wolno modyfikować ani starać się zmieniać parametrów urządzenia. Może to stworzyć zagrożenie dla użytkownika.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowanego specjalistę.
• Przed czyszczeniem lub konserwacją okapu należy go odłączyć od zasilania.
• Do czyszczenia urządzenia nie używać nigdy urządzeń parowych lub pod wysokim ciśnieniem (wymogi dotyczące bezpieczeństwa elektrycznego).

Ryzyko uduszenia

- Należy przestrzegać przepisów w zakresie usuwania powietrza. Powietrza nie należy wydmuchiwać do przewodu używanego do odprowadzania dymu z urządzeń

PL 1 / INFORMACJE DLA UŻYTKOWNIKA

wykorzystujących gaz lub inne paliwo (nie dotyczy urządzeń wydmuchujących powietrze bezpośrednio do pomieszczenia).

- Jeżeli okap kuchenny używany jest równocześnie z urządzeniami wykorzystującymi gaz lub inne paliwa, należy zapewnić odpowiednią wentylację pomieszczenia (nie dotyczy urządzeń, które tylko wdmuchują powietrze do pomieszczenia).

Niebezpieczeństwo pożarowe

- Pod okapem zabrania się opalania potraw otwartym ogniem oraz używania palników gazowych bez stosowania naczyń do gotowania (wciągane płomienie mogą spowodować uszkodzenie urządzenia).

- Smażenie pod urządzeniem należy nadzorować w sposób ciągły. Oleje i tłuszcze rozgrzane do bardzo wysokich temperatury mogą się zapalić.

- Przestrzegać częstotliwości czyszczenia i wymiany filtrów. Osady z tłuszczu mogą spowodować pożar.

- Używanie nad paleniskiem na paliwo stałe (drewno, węgiel itp.) jest niedozwolone.

1 / INFORMACJE DLA UŻYTKOWNIKA

PL

- Kiedy okap jest umieszczony nad urządzeniem gazowym, minimalna odległość między płytą urządzenia a spodem okapu musi wynosić co najmniej 70 cm. Jeżeli instrukcja kuchenki zamontowanej pod okapem podaje odległość większą niż 70 cm, należy stosować tę większą odległość.

Uwaga

W przypadku kuchni ogrzewanej urządzeniem podłączonym do komina (na przykład piecem), należy zainstalować wersję okapu z pochłaniaczem (wewnętrznym obiegiem powietrza). Niedozwolone jest używanie okapu bez filtrów kasetowych. W przypadku równoczesnego użytkowania okapu i innych urządzeń zasilanych ze źródeł energii innych niż elektryczna, należy zapewnić odpowiednią wentylację pomieszczenia.

1 / INFORMACJE DLA UŻYTKOWNIKA

PL

• OCHRONA ŚRODOWISKA NATURALNEGO

— Materiały użyte do wykonania opakowania nadają się do ponownego przetworzenia. Prosimy, by przyczynili się Państwo do recyklingu i ochrony środowiska naturalnego wyrzucając je do kontenerów przeznaczonych na odpadki przetwarzalne.

— Zakupione przez Państwa urządzenie również zawiera materiały przetwarzalne, w związku z czym jest oznaczone powyższym symbolem, oznaczającym, że zużytego urządzenia nie można traktować jako zwykłego odpadu gospodarstwa domowego. Oddając zużyte urządzenie do specjalnych punktów zbiórki produktów przetwarzalnych mają Państwo pewność, że recykling odbywa się w możliwe najlepszych warunkach, zgodnie z zaleceniami europejskiej dyrektywy 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania bliższych informacji dotyczących lokalizacji punktów zbiórki zużytego sprzętu AGD, prosimy skontaktować się z organami administracji w miejscu zamieszkania bądź ze sprzedawcą urządzenia.

— Bardzo Państwu dziękujemy za współpracę w ochronie środowiska naturalnego.

Uwaga

Instalacji urządzenia może dokonać jedynie wykwalifikowany instalator bądź technik.

Uwaga

Przed pierwszym użyciem filtra kasetowego należy z niego usunąć folię ochronną.

PL 1 / INFORMACJE DLA UŻYTKOWNIKA

• OPIS URZĄDZENIA

2 / INSTALACJA URZĄDZENIA

PL

— Podczas instalacji bądź wykonywania jakichkolwiek czynności konserwacyjnych czy napraw, urządzenie winno być odłączone od źródła zasilania.

— Należy się upewnić, że napięcie sieci elektrycznej odpowiada napięciu zapisanemu na tabliczce znamionowej umieszczonej wewnatrz okapu.

— Jeżeli montaż urządzenia wymaga dokonania jakichkolwiek zmian w instalacji elektrycznej, należy skorzystać z usług wykwalifikowanego elektryka.

— Jeżeli Państwa okap będzie użytkowany w trybie wyciągu, nie należy go podłączać do przewodu kominowego, służącego do odprowadzania gazów będących wynikiem spalania (kocioł, kominek itp.) ani do układu CMV (kontrolowanej wentylacji wymuszonej).

— Żaden przewód odpowietrzania nie powinien mieć ujścia na strychu.

— Okap kuchenny winien być zainstalowany w bezpiecznej odległości, co najmniej 70 cm, od płyty kuchennej (elektrycznej, gazowej lub mieszanej).

Jeżeli Państwa instalacja wentylacyjna posiada wyjście na zewnątrz (rys. 1)

Okap kuchenny może zostać podłączony do tejże instalacji za pomocą przewodu odprowadzającego (o minimalnej średnicy 125 mm, wykonanego z emaliowanej stali, aluminium bądź innego niepalnego materiału). Jeśli instalacja odprowadzająca ma średnicę mniejszą niż 125 mm, należy obowiązkowo używać urządzenia w wersji pochłaniacza.

• UŻYTKOWANIE W WERSJI POCHŁANIACZA

Jeżeli Państwa instalacja wentylacyjna nie posiada wyjścia na zewnątrz (rys. 2)

Wszystkie nasze urządzenia mają możliwość pracy w funkcji pochłaniacza.

W takim przypadku, należy zastosować filtr z aktywowanego węgla, zatrzymujący zapachy wydobywające się podczas gotowania.

(patrz: rozdział 4: Wymiana filtra węglowego).

Porady dotyczące oszczędzania energii

W celu optymalnego wykorzystania urządzenia należy zminimalizować ilość wygięć oraz długość osłony.

PL 2 / INSTALACJA URZĄDZENIA

• PODŁĄCZENIE DO ŻRÓDŁA ZASILANIA

Podczas instalacji i czynności konserwacyjnych, należy odłączyć urządzenie od źródła zasilania oraz wyłączyć lub usunać bezpieczniki.

Przyłącza elektryczne należy wykonać przed umieszczeniem urządzenia na swoim miejscu.

Należy się upewnić, że:

— moc instalacji jest wystarczająca,
— linie zasilania są w dobrym stanie,
— średnica przewodów odpowiada wymaganiom instalacyjnym.

Uwaga

Zadzenie to jest dostarczane z przewodem zasilającym H 05 VVF 0,75 mm² trzyżyłowym (zerowa, faza i uziemienie), który należy podłączyć do sieci 220 – 240 V jednofazowej za pomocą znormalizowanej wtyczki IEC 60083, która musi być dostępna po zakończeniu instalacji, zgodnie z normami dotyczącymi zasad instalacji.

Producent nie ponosi odpowiedzialności za jakiekolwiek zdarzenia wynikające z niewłaściwego uziemienia bądź jego braku. Bezpieczniki instalacji winny być 10 bądź 16 A. W przypadku uszkodzenia przewodu przyłączeniowego, należy zgłosić się do serwisu posprzedażowego, w celu uniknięcia zagrożeń.

Uwaga

Jeżeli do podłączenia urządzenia konieczna jest modyfi kacja instalacji elektrycznej w mieszkaniu, należy skorzystać z usług wykwalifikowanego elektryka.

Uwaga

Jeżeli podczas pracy urządzenia stwierdzą Państwo jakiekolwiek zakłócenia, należy odłączyć okap od źródła zasilania bądź odłączyć odpowiednie bezpieczniki zasilające urządzenie.

2 / INSTALACJA URZĄDZENIA

PL

• MONTAŻ OKAPU KUCHENNEGO

Uwaga

Balacja okapu musi być zgodna z obowiązującymi przepisami dotyczącymi wentylacji pomieszczeń. We Francji, wspomniane przepisy są podane w DTU 61.1 CSTB. W szczególności należy zwrócić uwagę, by odprowadzane powietrze nie znalazło się w przewodach służących do odprowadzania oparów pochodzących z urządzeń, w których stosowany jest gaz bądź inne paliwa. Użytkowanie nieużywanych instalacji może odbywać się wyłącznie po uzgodnieniu z uprawnionym specjalista.

Minimalna odległość między strefą gotowania a najniższą częścią okapu winna wynosić nie mniej niż 70 cm. Jeśli instrukcja użytkowania płyty kuchennej zamontowanej pod okapem określa odległość większą niż 70 cm, należy uwzględnić tę właśnie odległość.

Montaż na ścianie:

— Na ścianie zaznaczyć pionową kreskę, położoną centralnie w stosunku do poziomu gotowania.

— Używając dostarczonego elementu do zawieszenia okapu i zachowując zalecaną odległość (część A na rys. 1), zaznaczyć na ścianie 3 otwory.

— W zaznaczonych miejscach nawiercić 3 otwory o średnicy 8 mm i włożyć w nie kołki.

— Przykręcić element podtrzymujący służący do zamocowania okapu, zwracając uwagę, by był całkowicie wypoziomowany (część A na rys. 1).

— Przed zawieszeniem okapu, zamontować zawór zwrotny na wyjściu z silnika.

— Przykręcić elastyczny przewód odprowadzający (nie załączony do zestawu) na wyjściu z silnika, uważając, by nie przeszkadzał w ruchach zaworu zwrotnego. (rys. 3).

— Założyć korpus okapu i połączyć go z elementem podtrzymującym za pomocą dostarczonych śrub (rys. 2).

PL 2 / INSTALACJA URZĄDZENIA

• MONTAŻ MASKOWNICY

- Tryb wyciągu

— Obliczyć wysokość, na jakiej zostanie zamocowany wspornik maskownicy (część B na rys. 1).

— W odpowiednim miejscu zaznaczyć 2 otwory.

— W zaznaczonych miejscach nawiercić 2 otwory o średnicy 8 mm i przykręcić kołnierz wspornika maskownicy, zwracając uwagę, by znajdował się on dokładnie na osi okąpu (część B na rys. 1).

— Z tyłu, do dolnej części maskownicy przykręcić płaskie widełki.

— Umieścić obie części maskownicy nad okapem (rys. 5).

— Do wyjścia zewnętrznego przewodu wentylacyjnego podłączyć przewód odprowadzający.

— Wykonać połączenie elektryczne okapu za pomocą przewodu zasilania.

— Maksymalnie podnieść górną część maskownicy i zamocować ją na widełkach za pomocą śrub.

— Obliczyć wysokość, na jakiej zostanie zamocowany wspornik maskownicy.
— W odpowiednim miejscu zaznaczyć 2 otwory.
— W zaznaczonych miejscach nawiercić 2 otwory o średnicy 8 mm i przykręcić kołnierz wspornika maskownicy, zwracając uwagę, by znajdował się on dokładnie na osi okapu.
— Z tyłu, do dolnej części maskownicy przykręcić płaskie widełki.
— Nad okapem umieścić obie części maskownicy (rys. 5).
— Do wyjścia zewnętrznego przewodu wentylacyjnego podłączyć przewód odprowadzający.
— Wykonać połączenie elektryczne okapu za pomocą przewodu zasilania.
— Maksymalnie podnieść górną część maskownicy i zamocować ją na widełkach za pomocą śrub.

Aby zapewnić optymalne działanie urządzenia, zalecamy podłączenie go do przewodu odprowadzającego o średnicy 150 mm (nie dołączono do zestawu). Należy ograniczyć do minimum liczbę kolanek i długość przewodu. W przypadku, gdy okap funkcjonuje w trybie wyciągu, odprowadzając opary na zewnątrz budynku, należy zapewnić ciągły dostęp świeżego powietrza, by zapobiec powstawaniu podciśnienia w pomieszczeniu.

Uwaga

Do usunięcia folii ochronnej nie należy używać narzędzi.

PL 3 / UŻYTKOWANIE URZĄDZENIA

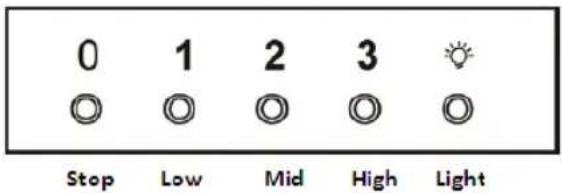

• OPIS PANELU STEROWANIA

1. Po wciśnięciu przycisku Stop (zatrzymanie), silnik zostaje zatrzymany.
2. Po wciśnięciu przycisku Low (niski) słychać pojedynczy sygnał dźwiękowy i silnik zaczyna działać z małą prędkością.
3. Po wciśnięciu przycisku Mid (średni) słychać pojedynczy sygnał dźwiękowy i silnik zaczyna działać ze średnią prędkością.
4. Po wciśnięciu przycisku High (wysoki) słychać pojedynczy sygnał dźwiękowy i silnik zaczyna działać ze duża prędkością.
5. Po wciśnięciu przycisku Light (światło) zapala się oświetlenie. Ponowne wciśnięcie tego przycisku gasi oświetlenie.

Porady dotyczące oszczędzania energii

Należy dostosować prędkość do sposobu gotowania i ilości garnków. Szczególnie należy wziąć pod uwagę palniki znajdujące się w tylnym rzędzie.

Przed rozpoczęciem konserwacji i czyszczenia urządzenia należy odłączyć je od źródła zasilania. Regularna konserwacja urządzenia gwarantuje jego właściwe działanie, sprawność i trwałość.

Uwaga

Nieprzestrzeganie wskazówek dotyczących czyszczenia urządzenia i filtrów może być przyczyną pożarów. Należy dokładnie stosować się do zaleceń konserwacyjnych.

• CZYSZCZENIE FILTRÓW KASETOWYCH

Filtry należy czyścić, co najmniej, co 30 godzin użytkowania lub raz w miesiącu. Można je myć w zmywarce, ustawione w pozycji pionowej.

Do mycia używać szczoteczki, ciepłej wody i delikatnego środka myjącego. Po umyciu, filtry należy wypłukać, uważnie wysuszyć i zamontować na swoim miejscu.

• Demontaż fi Itra kasetowego

— Przekręcić wbudowany uchwyt filtra kasetowego.

— Pociągnąć filtr do dołu.

- WYMIANA FILTRA WĘGLOWEGO (opcja)

— Filtry winny być wymieniane, co około 120 godzin użytkowania.

— Zdjąć filtry kasetowe.

— Aby wyjąć filtr węglowy należy go przekręcić.

— By ponownie założyć filtr należy wykonać te czynności w odwrotnej kolejności.

— Założyć filtry kasetowe.

Do czyszczenia powierzchni zewnętrznych okapu należy używać wody z łagodnym środkiem myjącym. Nie stosować mleczek do szorowania, żracych detergentów, szorstkich zmywaków ani szczotek. Osuszać wilgotną, delikatną ściereczką.

• WYMIANA ŻARÓWKI

Użytkownik nie możemy mieniać systemuoświetlenia, w razienie prawidłowościnależyskontaktować się z serwisemobsługi.

4 / KONSERWACJA I CZYSZCZENIE URZĄDZENIA

PL

Uwaga

Przed rozpoczęciem wszelkich czynności należy odłączyć okap od źródła zasilania wyjmując wtyczkę z gniazdka bądź uruchamiając wyłącznik.

• KONSERWACJA URZĄDZENIA

KONSERWACJA CO ZROBIĆ?		STOSOWANE PRODUKTY I AKCESORIA
Obudowa i akcesoria	Nigdy nie należy stosować metalowych zmywaków, środków ściernych ani zbyt twardych szczotek.	Do czyszczenia obudowy i osłony lampki należy używać wyłącznie powszechnie dostępnych w handlu środków myjących rozpuszczonych w wodzie. Następnie części te należy opłukać i osuszyć miękką ściereczką.
Filtr kasetowy	Filtr ten zatrzymuje opary, tłuszcze i kurz. Jest elementem zapewniającym wydajne działanie okapu. W przypadku uporczywych plam, należy zastosować delikatne mleczko myjące i spłukać czystą woda.	Myć powszechnie dostępnymi w handlu środkami myjącymi, obficie spłukać i osuszyć. Można myć w zmywarce, w pozycji pionowej.(Nie ustwaiać obok brudnych naczyń i srebrnych sztućców).
Filtr z aktywowanym węglem	Filtr ten zatrzymuje zapachy i powinien być wymieniany co najmniej raz w roku, w zależności od częstotliwości użytkowania.Filtry należy zamawiać u swojego sprzedawcy (podając numer indeksu wskazany na tabliczce znamionowej znajdującej się wewnątrz okapu) i zanotować datę wymiany.

PL 5 / ROZWIAZYWANIE PROBLEMÓW

OBJAWY ROZWIAZANIA
Okap nie działa	Należy się upewnić, że:• zasilanie nie zostało odcięte,• została wybrana któraś z prędkości pracy.
Okap nie działa efektywnie	Należy się upewnić, że:• wybrana prędkość pochłaniania jest wystarczająca w stosunku do wytwarzanej ilości dymu i pary,• kuchnia posiada wystarczającą wentylację, umożliwiającą dopływ świeżego powietrza,• filtr węglowy nie jest zużyty (okap w trybie pochłaniacza).
Okap przestał działać w trakcie funkcjonowania	Należy się upewnić, że:• zasilanie nie zostało odcięte,• nie zadziałał wyłącznik wielobiegunowy.

6 / SERWIS TECHNICZNY

PL

Ewentualne kontrole i naprawy, jakich może wymagać urządzenie, winny być wykonywane przez:

— odsprzedającego,
— bądź przez wykwalifikowanego serwisanta uprawnionego do naprawy urządzeń naszej marki.

W trakcie rozmowy telefonicznej należy podać kompletne referencje urządzenia (model, rodzaj i numer seryjny). Informacje te znajdują się na tabliczce znamionowej.

Informacja o ekoprojekcie / Fiszka techniczna produktuPL

Urządzenie jest zgodne z rozporządzeniami delegowanymi (UE) nr 65/2014 i 66/2014 Komisji Europejskiej dotyczącymi ekoprojektu i etykiet wydajności energetycznej okapów nadkuchennych.

SymbolWartość Jednostka

Marka	Brandt
Numer modelu	AD1006X / AD1006B /AD1006 W LMHT2060X/ LMHT2060B/ LMHT2060W
Roczne zużycie energii	AEC	55,9	kWh/annum
Współczynnik wydajności energetycznej	EEi	61,4	-
Współczynnik wydajności hydraulicznej	FDE	25,0	-
Współczynnik wydajności oświetlenia	LE	41,5	-
Wydajność filtracji tłuszczu	GFE	81.6	-
Współczynnik przyrostu czasu	f	1.1	-
Maksymalny wolumetryczny przepływ powietrza w okapie	Q_max	604,3	m^3/h
Wolumetryczny przepływ powietrza przy najwyższej wydajności	Q_BEP	364,3	m^3/h
Ciśnienie statyczne przy najwyższej wydajności	P_BEP	335	P
Zużycie energii przy najwyższej wydajności	W_BEP	135,6	W
Nominalne zużycie energii przez układ oświetlenia	W_L	2,0	W
Przeciętna światłość układu oświetlenia	E_middle	83	Lux/W
Zużycie energii w trybie nieaktywności	P_o	0.00	W
Zużycie energii w trybie czuwania	P_s	0.00	W
Wolumetryczny przepływ powietrza przy maksymalnej szybkości w trybie Normalnym	-	628,3	m^3/h
Wolumetryczny przepływ powietrza przy minimalnej szybkości w trybie Normalnym	-	361,3	m^3/h
Wolumetryczny przepływ powietrza w trybie Intensywnym/Turbo -		--	m^3/h
Emisja energii akustycznej przy maksymalnej szybkości w trybie Normalnym -		71	dB(LWA)
Emisja energii akustycznej przy minimalnej szybkości w trybie Normalnym -		62	dB(LWA)
Emisja energii akustycznej w trybie Intensywnym/Turbo -		--	dB(LWA)

SymbolWartość Jednostka

Marka	Brandt
Numer modelu	AD1009X
Roczne zużycie energii	AEC	131.9	kWh/annum
Współczynnik wydajności energetycznej	EEi	91.6	-
Współczynnik wydajności hydraulicznej	FDE	16.6	-
Współczynnik wydajności oświetlenia	LE	1.6	-
Wydajność filtracji tłuszczu	GFE	77.2	-
Współczynnik przyrostu czasu	f	1.4	-
Maksymalny wolumetryczny przepływ powietrza w okapie	Q_max	618.8	m^3/h
Wolumetryczny przepływ powietrza przy najwyższej wydajności	Q_BEP	336.0	m^3/h
Ciśnienie statyczne przy najwyższej wydajności	P_BEP	317	P
Zużycie energii przy najwyższej wydajności	W_BEP	178.1	W
Nominalne zużycie energii przez układ oświetlenia	W_L	56.0	W
Przeciętna światłość układu oświetlenia	E_middle	89	Lux/W
Zużycie energii w trybie nieaktywności	P_o	0.00	W
Zużycie energii w trybie czuwania	P_s	--	W
Wolumetryczny przepływ powietrza przy maksymalnej szybkości w trybie Normalnym	-	595.2	m^3/h
Wolumetryczny przepływ powietrza przy minimalnej szybkości w trybie Normalnym	-	372.0	m^3/h
Wolumetryczny przepływ powietrza w trybie Intensywnym/Turbo -		--	m^3/h
Emisja energii akustycznej przy maksymalnej szybkości w trybie Normalnym	-	72	dB(LWA)
Emisja energii akustycznej przy minimalnej szybkości w trybie Normalnym	-	67	dB(LWA)
Emisja energii akustycznej w trybie Intensywnym/Turbo -		--	dB(LWA)
