GEBRUIKSAANWIJZING BVPC 850-0 Siedle

Gebruikershandleiding

Bus video paneel

Algemene aanwijzingen 51

Productomschrijving 51

Productoverzicht 52

Menu- en symbooloverzicht 53

Bediening 58

Basisfuncties 58

Automatische beeldopname 59

Beedgeheugen 59

SD-kaart 60

Beltoon en beltoonvolume 60

Weergavemodus 60

Reiniging 61

Servicewerkzaamheden 61

Inbouw, montage en onderhoudswerkzaamheden aan elektrische apparaten mogen uitsluitend door een elektro-vakman worden uitgevoerd.

Bedieningsaanwijzingen

Om schade aan het paneel te vermijden, let u a.u.b. op het volgende: Het touchscreen en de toetsen kunnen door puntige voorwerpen of voorwerpen met scherpe kanten zoals bijvoorbeeld pennen of sleutels beschadigd worden!

Gebruikt u uitsluitend uw vingers, om het paneel te bedienen.

Onderhoudsaanwijzingen

Droge reiniging, agressieve reini- gingsmiddelen en schuurmiddelen kunnen het oppervlak beschadigen! Reinigt u uw binnenapparaat alleen met zachte, licht bevochtigde doek. Let u er op, dat er geen vocht de behuizing binnendringt.

Bestemmingsovereenkomstig gebruik

Het paneel is onderdeel van een deurcommunicatiesysteem en dient uitsluitend binnen dit systeem te worden gebruikt.

Siedle aanvaardt geen enkele aansprakelijkheid voor schade, die voortkomt uit een niet bestemmingsovereenkomstig gebruik van het paneel.

Met een groot touchscreen zet het bus videopaneel nieuwe standaarden voor video binnenstations. Zeer sprekende signalen en een duidelijke menu-opbouw maken een eenvoudige en intuïtieve bediening mogelijk.

Prestatiekenmerken

Het paneel biedt alle functies van een video binnenstation:

• Oproeponderscheid voor in totaal
• twee deuroproepen,
• vier groepsoproepen
• een interne oproep en
• een etage-oproep

- Keuze uit 11 verschillende beltonen

- Geïntegreerde meeluister- en mee- kijkbeveiliging

- Gerichte keuze van deurluidsprekers/camera's

De deur- en videoschakeling is op ieder moment mogelijk, ook zonder uitgevoerde deuroproep.

• Camerascan
• Ingebouwd beeldgeheugen, uit te breiden via meegeleverde SD kaart
• Tot maximaal 15 schakel-/stuur-functies in verbinding met bus-schakelmodule BSM/BSE..., gerichte keuze van deurluidsprekers/camera's

- Tot maximaal 15 meldings-weergaven programmeerbaar; Terugmelding voor schakel-/stuur-functies en meldingen in verbinding met Bus-ingangsmodule BEM...

• Intercomfuncties:
• Oproepdoorverbinding
• Interne groepsoproep
• Verzamelomroep
• Automatische gespreksaanname bij interne oproep

• Deurautomatiek, aan/uit/tijdge-stuurd

• Statusweergave bij

• actieve spraakverbinding
• actieve beltoonuitschakeling

Leveringsomvang

BVPC 850-... bestaande uit:

- Bus video paneel

- SD kaart

• Productinformatie

- Gebruikershandleiding

Bus schakelmodule/bus ingangsmodule

Samen met de bus schakelmodule BSM... en de bus schakeleenheid BSE... kunt u schakel- en stuurfuncties via het paneel uitvoeren.

In verbinding met de bus ingangs-module BEM... kunt u (met de bus schakeleenheid BSE...) bovendien verschillende schakeltoestanden via het paneel – bijvoorbeeld als meldingen – laten weergeven.

In totaal kunnen tot maximaal 15 verschillende acties of toestandsopvragen worden gedefinieerd.

Tafelaccessoire

Met de tafelaccessoire ZTVP 850-... als tafelapparaat inzetbaar.

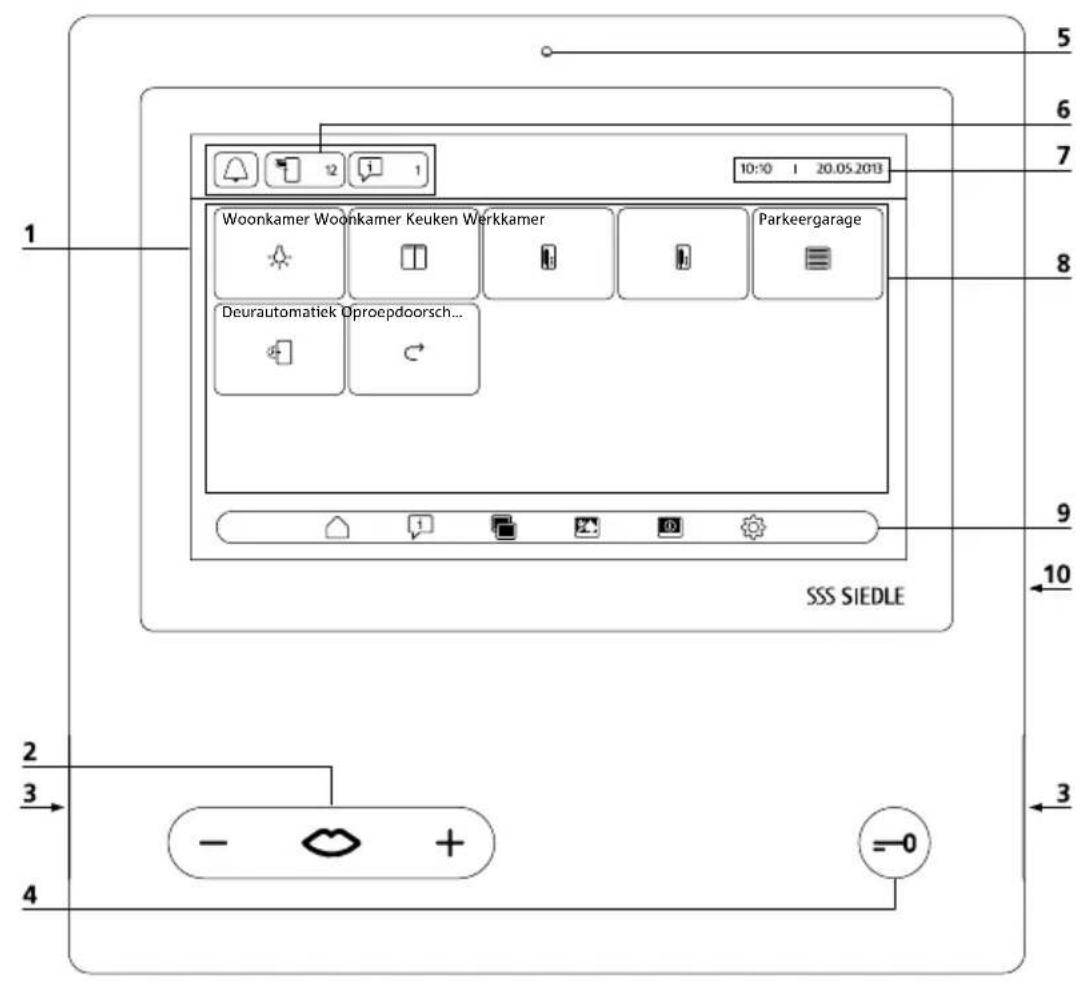

1 2 3 4 5 6 7 8 9 10 SSS SIEDLE Woonkamer Woonkamer Keuken Werkkamer Parkeergarage Deurautomatiek Oproepdoorsch... - - + = 0

Het bus videopaneel kenmerkt zich door een touchscreen met een groot vlak.

Twee toetsen bezetten de basisfuncties „Spreken“/„Volume regelen“ en „Deur openen“. Verdere functies worden via de display gerealiseerd.

1 Display met touch functie (touchscreen)
2 Spreektoets met LED weergave en tuimelschakelaar voor het instellen van het gespreksvolume
3 Luidspreker
4 Deuropenertoets
5 Microfoon

6 Statusweergaven
7 Weergave van startmenu, tijd en datum (standaardconfiguratie)
8 Inhoudsbereik
9 Navigatielijst
10 Kaartschacht voor SD kaart

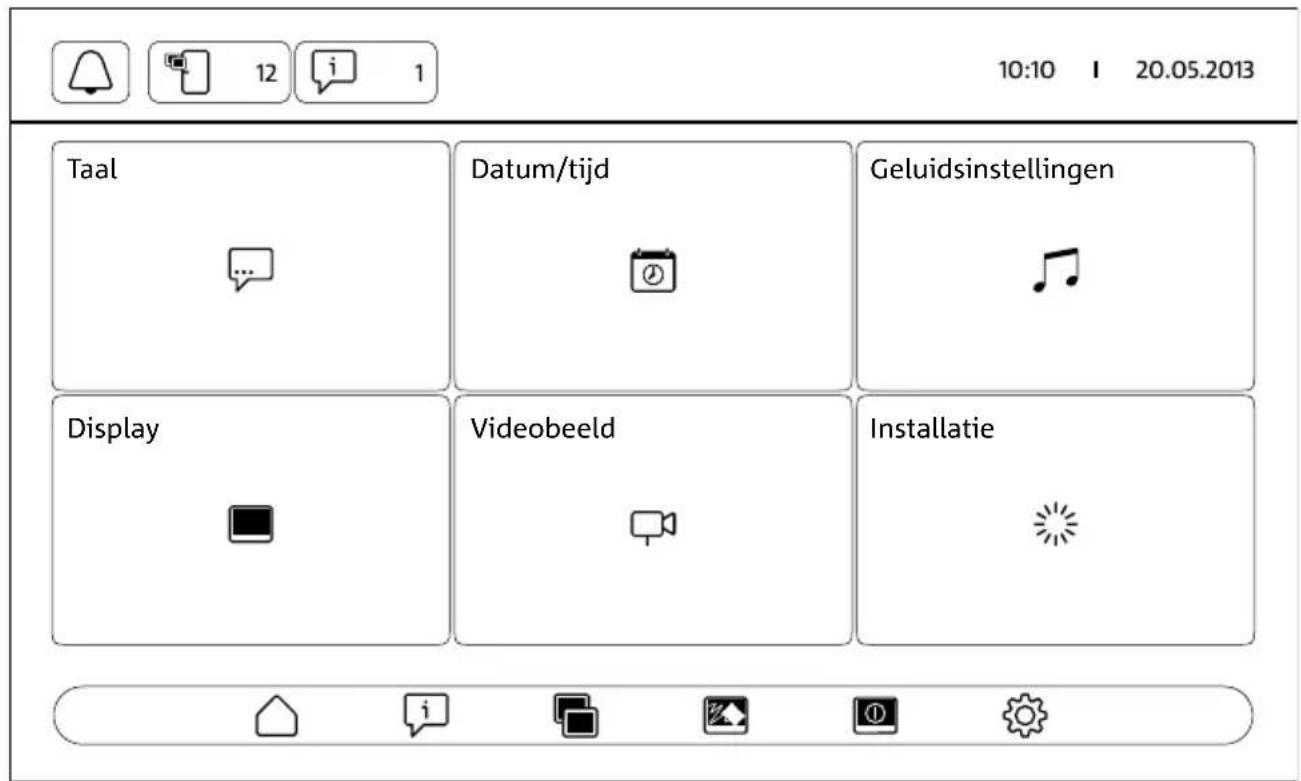

10:10 20.05.2013 Taal Datum/tijd Geluidsinstellingen Display Videobeeld Installatie

Statusweergaven

	Beltoonuitschakeling Oproepen van het menu BeltoonuitschakelingHier hoort u de beltoonmute schakelen.gedurende een bepaalde tijd mute schakelen.weer inschakelen.Het symbool geeft aan, of de akoestische signalering van deuroproepen en oproepen actief of mute geschakeld is.
	Gemiste deuroproepen Oproepen van het menu BeeldgeheugenLet op: Het symbool wordt in de statusweergave alleen getoond, wanneer nieuwe afbeeldingen werden opgenomen. Het getal achter het symbool geeft aan, bij hoeveel gemiste deuroproepen nieuwe afbeeldingen werden opgeslagen (tot 999).
	Meldingen Oproepen van het menu MeldingenLet op: Het symbool wordt in de statusweergave alleen getoond, wanneer het voor een van de voorgedefinieerde gebeurtenissen een toestandsverandering aan het paneel werd gemeld. Het getal achter het symbool geeft het aantal gemelde toestandsverandering aan (tot 999).
	Oproepdoorschakeling Statusweergave „Oproepomleiding actief”Let op: Het symbool wordt in de statusweergave alleen getoond, wanneer de functie is ingeschakeld.
	Automatische gespreks-aanname	Statusweergave „Automatische gespreksaanname actief”Let op: Het symbool wordt in de statusweergave alleen getoond, wanneer de functie is ingeschakeld.
	Deurautomatiek Statusweergave „Deurautomatiek actief”Let op: Het symbool wordt in de statusweergave alleen getoond, wanneer de functie is ingeschakeld. Additioneel brandt de deuropenertoets.

Navigatielijst / Inhoudsbereik

	Home scherm Oproepen van het home scherm met de individueel achterliggende functiesVia het home scherm heeft u toegang tot stuurfuncties en intercom functies, die uw elektro-installateur heeft ingericht.Let op:Er worden alleen functies getoond, die daadwerkelijk voor uw paneel werden geprogrammeerd.
	Oproepdoorschakeling Oproepdoorschakeling in- en uitschakelenInkomende oproepen worden naar een ander binnenapparaat doorgeleid.Aanwijzingen:Zolang de oproepomleiding actief is, wordt in de statusweergave het bijbehorende symbool weergegeven.Inkomende oproepen kunt u ook nog steeds via uw paneel aannemen.
	Interne groepsoproep Interne groepsoproep uitvoerenBinnenapparaten kunnen tot een groep worden samengevat.Via deze functie worden alle apparaten van een groep tegelijkertijd gebeld.De spraakverbinding wordt naar het toestel opgebouwd, wat als eerste de oproep aanneemt.
	Verzameldoorverbinden Verzamelomroep uitvoerenOmroep naar een of meerdere handsfree telefoons en/of panelenDe functie kan bijv. voor het omroepen in een wachtkamer of voor het zoeken naar personen in een gebouw worden gebruikt.
	Automatische gespreks-aannameAutomatische gespreksaanname in- en uitschakelenInkomende interne oproepen worden automatisch aangenomen en de spraakverbinding ingeschakeld.
	Deurautomatiek Deurautomatiek in- en uitschakelenDe deuropener wordt na het drukken van de oproeptoets automatisch uitgevoerd – afhankelijk van de programmering ofwel voor een bepaalde deur of voor alle deuren.Aanwijzingen:De deurautomatiekfunctie kan zowel voor onbepaalde tijd als ook voor een bepaalde tijdsduur (tot maximaal 9 uur, 59 minuten) worden ingeschakeld.Zolang de deurautomatiek actief is, wordt in de statusweergave het bijbehorende symbool weergegeven en de deuropenertoets is verlicht.
	Camerastep Oproepen van de camerascan functieAlle in het systeem beschikbare camera’s worden in een vastgelegde volgorde cyclisch aangestuurd (tot maximaal 8 camera’s). Na 30 minuten stopt de camerascan vanzelf. Gedurende deze tijd wordt de display niet uitgeschakeld.Om de camerascan vroegtijdig af te breken, wisselt u naar het home scherm en typt u opnieuw op de camerascan functie. Een actieve camerascan wordt in de navigatielijst met / en in het home scherm met een geel symbool weergegeven.Om snel naar het volgende camerabeeld te wisselen, typt u tweemaal snel met uw vinger op het getoonde videobbeeld.

Navigatielijst / Inhoudsbereik
	(Home scherm doorgaan)Verdere symbolen	Deur oproepen	Garagedeur openen of sluiten
		Intern oproepen	Jaloezie openen of sluiten
		Licht schakelen bijv. jaloezie	, tem-
			peratuur +1 °C, ...
		Aan-/uitschakelaar bijv. jaloezie sluiten, tem-	peratuur -1 °C, ...
	Meldingen Oproepen van het menu MeldingenIn het menu Meldingen worden u voorgedefinieerde gebeurtenissen getoond, bijv. dat post in de brievenbus geworpen.De meldingen moeten door de elektro-instellateur worden geprogram- meerd.Aanwijzingen:• Opdat deze functie te gebruiken is, heeft u een bus ingangsmodule evenals verdere accessoires, bijv. een Siedie post meldeenheid nodig.• Er kunnen maximaal 15 meldingen wo definieerd.• Er wordt alleen informatie over schakeltoestanden getoond, die daadwer-kelijk als melding voor uw paneel werden geprogrammeerd.
	Postmelder Deurcontactme
	Waarschuwingsmelder Raammelder
	Gasmelder Glasbreukmeld
	Rook-vuurmelder Bewegingsmelder
	Watermelder
	Beeldgeheugen Oproepen van het menu BeeldgeheugenIn het menu Beeldgeheugen worden u slagen afbeeldingen bij deuroproepen getoond. U kunt individuale afbeeldingen of alle afbeel-dingen wissen.
	Wissen Getoonde afbeelding wissen
	Displayreiniging Uitschakelen van de touch functieDe display is gedurende 10 seconden gehlokkeerd, zodat u de display kunt reinigen, zonder een functie uit te voeren.
	Display uitschakelen Uitschakelen van de displayHet paneel wisselt naar het stand-by ge
	Let op: Wanneer het paneel zich in star nog steeds op gemiste deuroproepen ei gemaakt.In dit geval knipperen de betreffende sy uitgeschakelde display.	bruik bevindt, wordt u ook meldingen opmerkzaam n de statusweergave ook bij n de statusweergave ook bij

Navigatielijst / Inhoudsbereik

	Instellingen Oproepen van het menu Instellingen
	Taal Taalkeuze
[BABY]	Datum/tijd Instellen van:	• Tijd en tijdformaat• Automatische tijdaanpassing (zomer-/wintertijd)• Datum en datumformaatLet op: Datum en tijd zijn vereist, om nieuwe afbeeldingen van de juiste tijd te voorzien.
	Geluidsinstellingen • Beltoonkeuze voor de verschillende oproepsoorten(11 verschillende beltonen)• Belvolume (in 5 trappen instelbaar)• Gespreksvolume (in 5 trappen instelbaar)• Microfoongevoeligheid (in 3 trappen instelbaar)
	Display Instellen van:	• Helderheid (in 5 trappen instelbaar)• De tijd, na afloop waarvan de display wordt uitgeschakeld (instelbaar van 5 tot 99 seconden/minuten)• Signaleren van gemiste deuroproepen (activeren/deactiveren)
	Videobeeld Instellen van:	• Aantal beelden, die tijdens een actieve deuroproep en gesprek automa-tisch worden opgenomen (instelbaar van 0 tot 5 beelden)• Opnamevertraging van het eerste beeld (additionele vertraging van de beeldopname vanaf de opnamegereedheid van het systeem na uitvoeren van de oproep; instelbaar van 0 tot 8 seconden)• Opnamevertraging van verdere beelden (instelbaar van 2 tot 8 seconden)• Helderheid (traploos instelbaar)• Kleursaturatie (traploos instelbaar)• Beeldformaat, dat na het aanraken van het overgedragen deurbeeld wordt gebruikt (weergavemodus)• Afbeeldingen opslaan (activeren/deactiveren van het automatisch opslaan van afbeeldingen)
	Installatie	• Instellingen voor de elektro-installateur (programmeermode, configuratie van SD kaart laden)• Formatteren van de SD kaart• Terugzetten naar fabrieksinstellingen

Navigatielijst / Inhoudsbereik

	Actieve oproep / actief gesprek	Signaleert actieve oproep / actief gesprek of actieve camerascan
	Licht Licht aan- of uitschakelen	Let op: De kleuren wit en geel van het symbool tonen de actuele status („Uit“ of „Aan”).Wanneer het licht door een verdere schakelaar kan worden geschakeld, wordt de daadwerkelijke schakeltoestand alleen samen met een BEM... altijd correct weergegeven.
	Microfoonblokkering Microfoonblokkering aan- of uitschakelen	Met de microfoonblokkering schakelt u de microfoon van het paneel tijdens een actief gesprek op mute, om u met een persoon in de ruimte discreet te onderhouden. Uw gesprekspartner aan de deur of het interne toestel kan niet meeluisteren.Als indicatie op een actieve microfoonblokkering wordt het symbool in de display doorgestreept weergegeven.
	Afbeelding opslaan Afbeelding handmatig opnemen

Displaynavigatie

De navigatie in de display functioneert met behulp van schakelvlakken en symbolen, die u via het drukken met uw vinger kiest.

Aanwijzingen

Bedient u het paneel uitsluitend met de vingers. Gebruikt u geen voorwerpen met scherpe randen of scherpe punten.

Display inschakelen

- Typt u op de display, om hem in te schakelen.

Display uitschakelen

- Typt u op het symbool „Display uitschakelen“.

Het paneel wisselt naar het stand-by gebruik.

Aanwijzingen

- Zonder gebruikersactiviteit wisselt het paneel na een vastgelegde tijd automatisch naar het stand-by gebruik. De tijdsduur stelt u in onder

Instellingen > Display > Display uitschakelen.

- Wanneer het paneel zich in het stand-by gebruik bevindt, wordt u ook nog steeds op gemiste deuroproepen en nieuwe meldingen opmerkzaam gemaakt.

In dit geval knipperen de betreffende symbolen in de statuslijst ook bij uitgeschakelde display.

Oproep aannemen

Zodra een bezoeker de beltoets op de deur drukt, belt het paneel en de spreektoets knippert. De display schakelt zich in en een afbeelding van de bezoeker is in de display te zien.

U kunt het gesprek tot 45 seconden na de laatste keer overgaan aan- nemen.

- Drukt u op de spreektoets.

Tijdens een actief gesprek brandt de spreektoets.

Aanwijzingen

Het paneel overdraagt spraak altijd maar in één richting en schakelt automatisch om.

Wanneer door sterke nevengeluiden bij het deurstation de automatische omschakeling niet functioneert, kan door drukken en vasthouden van de spreektoets (in het midden) de spraakrichting van het woningsstation naar het deurstation gedwongen worden. Zodra u de toets weer los laat, schakelt de spraakrichting van het deurstation naar het paneel.

Deur openen

Om de deur te openen, vanwaar het laatst werd gebeld:

- Drukt u op de deuropenertoets. De deur wordt gedurende 3 seconden geopend.

Gesprek beëindigen

Tijdens een actief gesprek brandt de spreektoets.

- Drukt u de spreektoets, om het gesprek te beëindigen.

Gespreksvolume instellen

Het gespreksvolume kan in 5 trappen worden ingesteld – zowel tijdens een gesprek als ook zonder actief gesprek.

1 Tijdens een gesprek:

Stelt u het gespreksvolume in door drukken van + resp. – op de spreektoets.

2 Zonder actief gesprek:

Opent u menu Instellingen >

Geluidsinstellingen >

Gespreksvolume.

Stelt u via regelaars het gespreksvolume in.

Het ingestelde volume wordt voor toekomstige gesprekken overgenomen.

Licht aan- en uitschakelen

- Typt u op het symbool „Licht“, om de verlichting aan of uit te schakelen.

Aanwijzingen

- De verlichting wordt alleen uitgeschakeld, wanneer uw elektro-installateur deze heeft aangesloten.

- Nadat u op het symbool getypt heeft, verandert het symbool de kleur (wit <-> geel) en toont zo de schakeltoestand. Wanneer het licht door een verdere schakelaar kan worden geschakeld, wordt de daadwerkelijke schakeltoestand alleen samen met een BEM 650-... altijd correct weergegeven.

Afbeelding opnemen

Nadat een bezoeker de oproeptoets op de deur drukt, worden automatisch tot maximaal 6 afbeeldingen opgenomen.

U kunt tijdens een deurgesprek handmatig verdere beelden opnemen.

- Typt u op het symbool „Afbeelding opslaan“.

Automatische beeldopname

Beeldgeheugen

Weergavemode wisselen

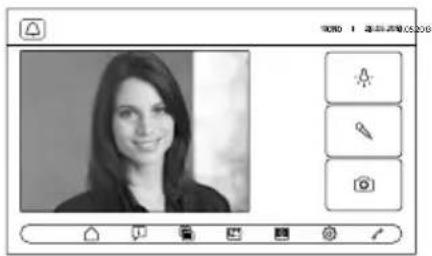

De weergave van het videobeeld kan worden vergroot.

- Typt u op het getoonde camerabeeld, om de weergavemode te wisselen en het camerabeeld vergroot weer te geven.

Aanwijzingen

- De weergavemodus stelt u onder Instellingen > Videobeeld > Wisselen van de weergavemodi in.

- In de volledige beeld modus kunt u afbeeldingen opnemen.

Deurstation kieze

- Drukt u de spreektoets, om een verbinding naar het deurstation op te bouwen, vanwaar het laatst werd gebeld.

Aanwijzingen

- Er kunnen ook gericht spraakverbindingen naar bepaalde deuren worden opgebouwd. Deze moeten door de elektro-installateur worden geprogrammeerd. Op het home scherm van het paneel zijn dan bijpassende symbolen beschikbaar, via welke u steeds een bepaalde deur kunt bellen.

- ledere functie kan met de BPS 650-... worden gedeactiveerd/geactiveerd.

ledere keer, wanneer een bezoeker de oproeptoets op de deur drukt, worden automatisch tot maximaal 5 afbeeldingen opgenomen.

In het menu Instellingen >

Videobeeld stelt u in, hoeveel afbeeldingen maximaal worden opgenomen, hoeveel seconden na het bellen de eerste afbeelding dient te worden opgenomen of deactiveren/activeren van de automatische beeldopname. In de afleveringstoestand is deze functie actief. Is het beeldgeheugen door middel van BPS 650-... gedeactiveerd dan is dit menupunt op het binnenapparaat niet zichtbaar.

Wanneer nieuwe afbeeldingen bij deuroproepen worden opgeslagen, wordt in de statusweergave het symbool „Gemiste deuroproepen“ met het aantal gemiste deuroproepen getoond.

Afbeeldingen bij gemiste deurop-roepen tonen

1 Typt u op het symbool „Gemiste deuroproepen“, om het beeldgeheugen te openen. Alle deuroproepen worden met tijd en datum weergegeven. Van iedere deuroproep wordt telkens de eerste opgeslagen afbeelding getoond.
2 Typt u eventueel op < of >, om de pagina in het beeldgeheugen te wisselen.
3 Typt u op een afbeelding, om alle afbeeldingen van de deuroproep te zien.
4 Typt u op < in de navigatielijst, om weer naar het niveau van de deuroproepen te wisselen.

Aanwijzingen

Via de navigatielijst kunt u zien, in welk niveau van het beeldgeheugen u zich bevindt. Wanneer daar „<“ wordt getoond, dan ziet u alle afbeeldingen bij een speciale deuroproep. In alle andere gevallen bevindt u zich op het niveau van de deuroproepen.

Alle bezoekersafbeeldingen worden met tijd en datum evenals de informatie, vanaf welke camera zij zijn opgenomen, opgeslagen.

De foto's worden als *.tif bestand met een resolutie van 800 x 480 beeldpunten opgeslagen. Een foto heeft ca. 1,3 MB geheugen nodig.

Wanneer het geheugen in het apparaat of – indien geplaatst – de SD kaart vol is of het maximale aantal afbeeldingen bereikt is, wordt altijd de oudste afbeeldingen overschreven.

Beeldgeheugen tonen

Het menu beeldgeheugen kunt u op ieder moment via de navigatielijst oproepen.

- Typt u op het symbool „Beeldgeheugen“, om het beeldgeheugen te openen.

Afbeeldingen wissen

U kunt individuele afbeeldingen in het beeldgeheugen wissen:

- Typt u op het symbool „Wissen“ in rechter benedenhoek van de afbeeldingen, die gewist dient te worden.

Om alle afbeeldingen te wissen:

1 Typt u op „Alles wissen“. De keuzemogelijkheid „Wilt u werkelijk alle afbeeldingen wissen?" wordt getoond.
2 Typt u op „Ja“, om de keuzemo-gelijkheid te bevestigen.

Beltoon en beltoonvo- lume

Weergavemodus

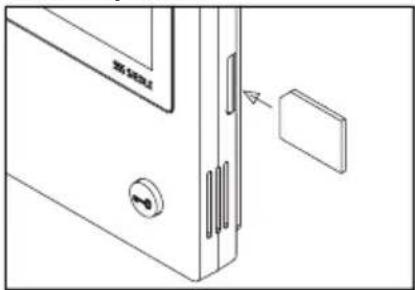

SD kaart plaatsen

1 Opent u het menu Instellingen > Installatie > SD kaart.

U wordt gevraagd, om de SD kaart te plaatsen.

2 Steekt u de SD kaart in de daar- voor bedoelde kaartsleuf; de schuine hoek van de SD kaart wijst naar boven, de contacten bevinden zich op de achterzijde.

3 Typt u op „OK”.

Aanwijzingen

- Nadat u de SD kaart geplaatst heeft, worden de gegevens uit het beeldgeheugen op de SD kaart geschreven.

- De SD kaart tijdens de schrijf- en leesoperatie NIET verwijderen.

- Mocht de SD kaart niet herkend worden of niet gelezen kunnen worden, dan wordt in de display via een symbool (in de statuslijst) en via een melding (in het menu

Instellingen > Installatie > SD kaart) weergegeven.

De volgende foutmeldingen

voor de SD kaart zijn mogelijk:

- SD- kaart niet geïntialiseerd Formatteert u de SD kaart.

• Lees-/schrijffout SD kaart

Verwijdert u de SD kaart en plaatst u deze opnieuw.

• SD kaart schrijfbeveiligd

Verwijdert u de SD kaart, heft u de schrijfbeveiliging op en plaatst u de SD kaart opnieuw.

- SD kaart kon niet worden geformatteerd

Verwijdert u de SD kaart en gebruikt u een andere.

• SD kaart defect / niet leesbaar

Verwijdert u de SD kaart en gebruikt u een andere.

Beltoon uitschakelen en weer inschakelen

1 Typt u op het symbool „Beltoon“. Het menu beltoon wordt weergegeven.

2 Beltoon uitschakelen:

Typt u op „Uit“ om het paneel voor onbepaalde tijd op mute te schakelen.

Of

Kiest u hoe lang het paneel mute geschakeld dient te worden (max. 9 uur, 59 minuten) en typt u op „Tijdgestuurd uit”.

- Als aanwijzing op de mute schakeling wordt het symbool „Beltoon“ op de display doorgestreept weergegeven.

- Wanneer een bezoeker aan de deur belt of een ander toestel belt, zolang het paneel mute geschakeld is, knippert de spreektoets.

Beltoon en beltoonvolume instellen

De beltoon en het beltoonvolume stelt u in onder Instellingen >

Geluidsinstellingen

U kunt tussen 11 beltonen kiezen en bijv. voor de bel aan de huisdeur of de woningsdeur een andere beltoon kiezen dan voor interne of groepsoproepen.

Het beltoonvolume kan in 5 trappen worden ingesteld.

1 Opent u het menu Instellingen >

Geluidsinstellingen en kiest u de oproepsoort, bijv. deuroproep 1. De actuele beltoon wordt afgespeeld.

2 Beltoon instellen:

Kiest u een andere beltoon. De gekozen beltoon wordt afgespeeld.

3 Stelt u eventueel het beltoonvolume in.

Aanwijzingen

Het ingestelde beltoonvolume geldt voor alle oproepen.

Weergavemodus

Standaard wordt het camerabeeld bij een actieve deuroproep of gesprek alleen in het werkbereik getoond. Via een vingerdruk verandert u de weergave, en het camerabeeld wordt vergroot weergegeven. Welke vergroting wordt gebruikt, stelt u in onder Instellingen >

Videobeeld > Wisselen van de weergavemodi:

- Standaard 1

Het camerabeeld wordt in het werkbereik van de display getoond. Aan de rechter kant zijn standaardmatig de functies „Licht schakelen“, „Microfoon schakelen“ en „Afbeelding opslaan“ beschikbaar.

De weergave van het camerabeeld wordt op displayhoogte vergroot. Aan de rechter kant zijn standaardmatig de functies „Licht schakelen“, „Microfoon schakelen“ en „Afbeelding opslaan“ beschikbaar.

Servicewerkzaamheden

- Volledig beeld

De weergave wordt op volledig beeld vergroot. De tabbalk op de rechter pagina is in deze weergave-modus niet beschikbaar.

Opdat u bij het reinigen van het paneel niet per ongeluk een functie uitvoert of instellingen verandert, kunt u de touch functie gedurende een korte tijdspanne (10 seconden) blokkeren.

Aanwijzingen

Let u op de onderhoudsaanwijzingen in het hoofdstuk „Algemene aanwijzingen“.

- Typt u op het symbool „Displayreiniging“ en reinigt u uw binnenapparaat. Wanneer de reiniging meer tijd in beslag moet nemen, drukt u opnieuw op het symbool „Displayreiniging“.

Fabrieksreset

Het terugzetten van het paneel in de uitleveringstoestand betreft alleen de op het paneel te veranderen instellingen, zoals bijvoorbeeld de beltonen of de display-instellingen. De programmering door de elektroinstallateur gaat niet verloren.

1 Opent u het menu Instellingen > Installatie en typt u op „Fabrieksinstelling“.
2 Typt u op „Start”. Zodra de handeling is afgesloten, wordt het menu Instellingen > Taal getoond.

Configuratie

De stuur- en schakelfuncties evenals de meldingen moeten door een elektro-installateur worden geprogrammeerd.

Via SD kaart wordt de configuratie op het paneel overgebracht.

1 Opent u het menu Instellingen > Installatie > SD kaart.
2 Plaatst u de SD kaart met de configuratie in de kaartsleuf.
3 In het bereik „Installatie van SD kaart laden“ drukt u op „Ja“.

De keuzemogelijkheid „Wilt u het configuratiebestand inlezen?" wordt getoond.

4 Drukt u op „Ja“, om de keuzemo-gelijkheid te bevestigen.

Na succesvolle overdracht wordt de bevestiging „Configuratie succesvol ingelezen!“ getoond.

5 Typt u op „OK”.

Service

Voor de aansprakelijkheid gelden de wettelijke bepalingen.

Dansk
