GEBRUIKSAANWIJZING CGW-104INCH Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informerer als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot: ernstig letsel tot gevolg hebben.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag een door ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens de montage.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet bijeen als u moe bent of onder invloed van alcohol of drugs. of medicatie.
6. De producteigenschappen gelden voor correct en volledig gemonteerde producten. alleen producten.
7. Monteer op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt ter ondersteuning van de Metalen Deurluifel.
8. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, pagina's, raadpleeg dan het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkruimte.

Neem voorzorgsmaatregelen

1. NIET OP DIT ITEM ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit product spelen. item.
3. Overschrijd het aangegeven draagvermogen niet.
4. Gebruik het alleen op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt. ondersteunt een volledig geladen metalen deurluifel.
5. Gebruik het product alleen zoals bedoeld.
6. Controleer het apparaat voor elk gebruik. Gebruik het apparaat niet als er onderdelen loszitten of beschadigd zijn.
7. Reserveonderdelen zoals schroeven zijn verkrijgbaar.

BEWAAR DEZE HANDLEIDING

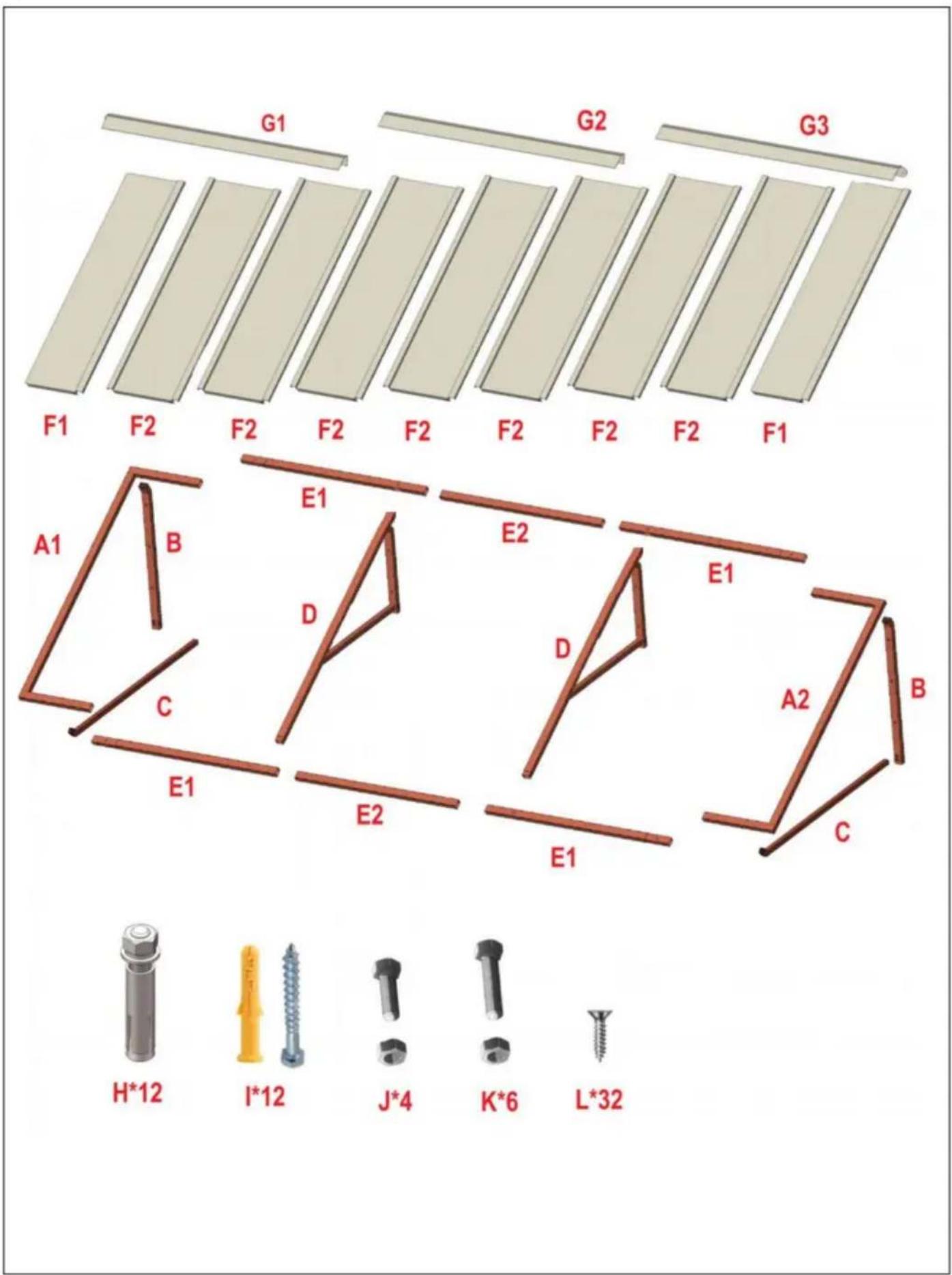

ONDERDELENLIJST

G1 G2 G3 F1 F2 F2 F2 F2 F2 F2 F2 F1 A1 B E1 E2 E1 C D D A2 B E1 E2 E1 C H*12 I*12 J*4 K*6 L*32

Serienummer	Hoeveelheid	Deel foto
A1	1
A2	1
B	2
C	2
D	2
E1	4
E2	2
Formula 1	2
F2	7
G1	1
G2	1
G3	1
H	12
I	12
J	4	Korte schroef M8*25mmLange schroef M8*40mm
Ik	6
Ik	32

MONTAGESTAP

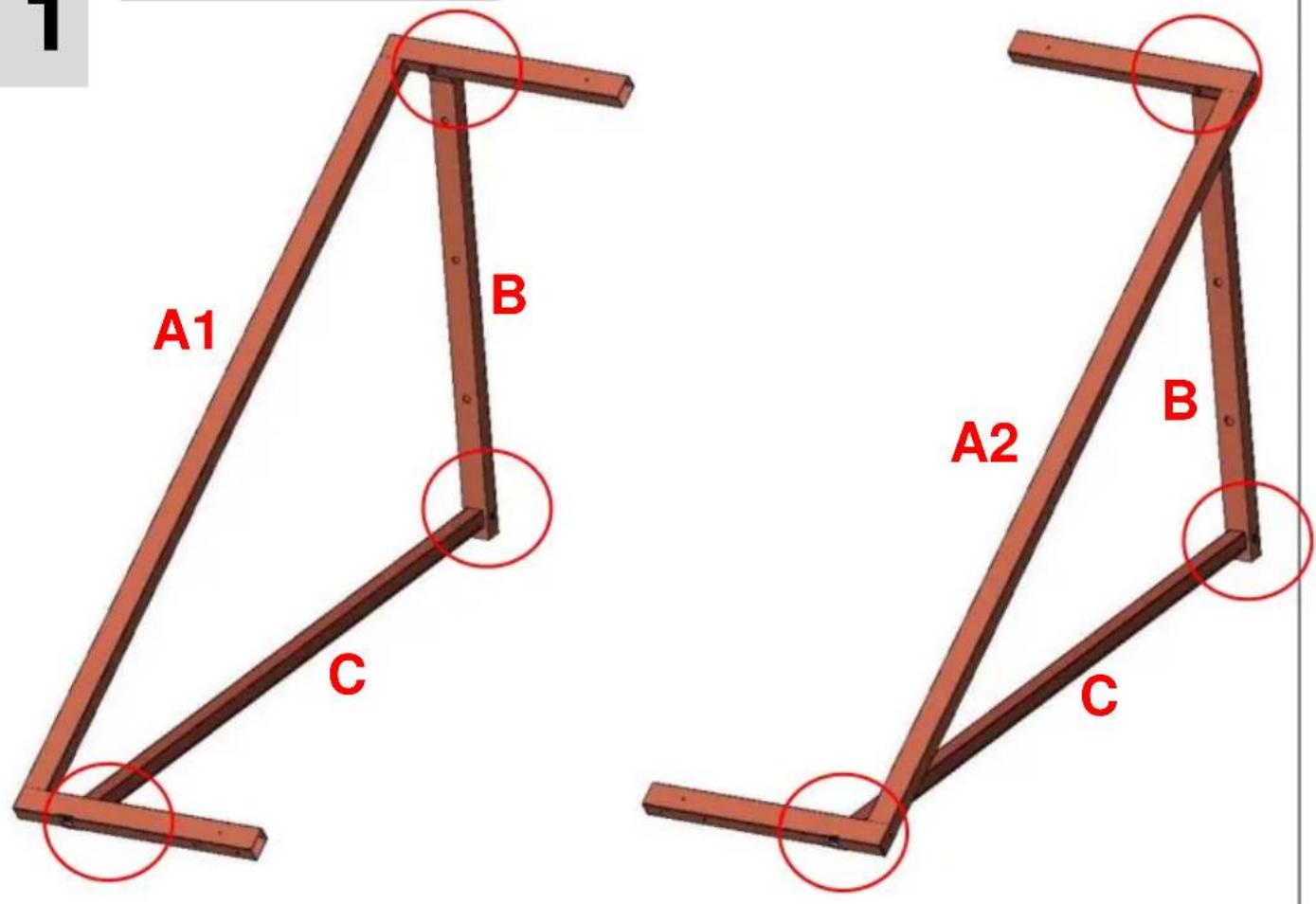

1
Monteer het frame.

A1 B C A2 B C

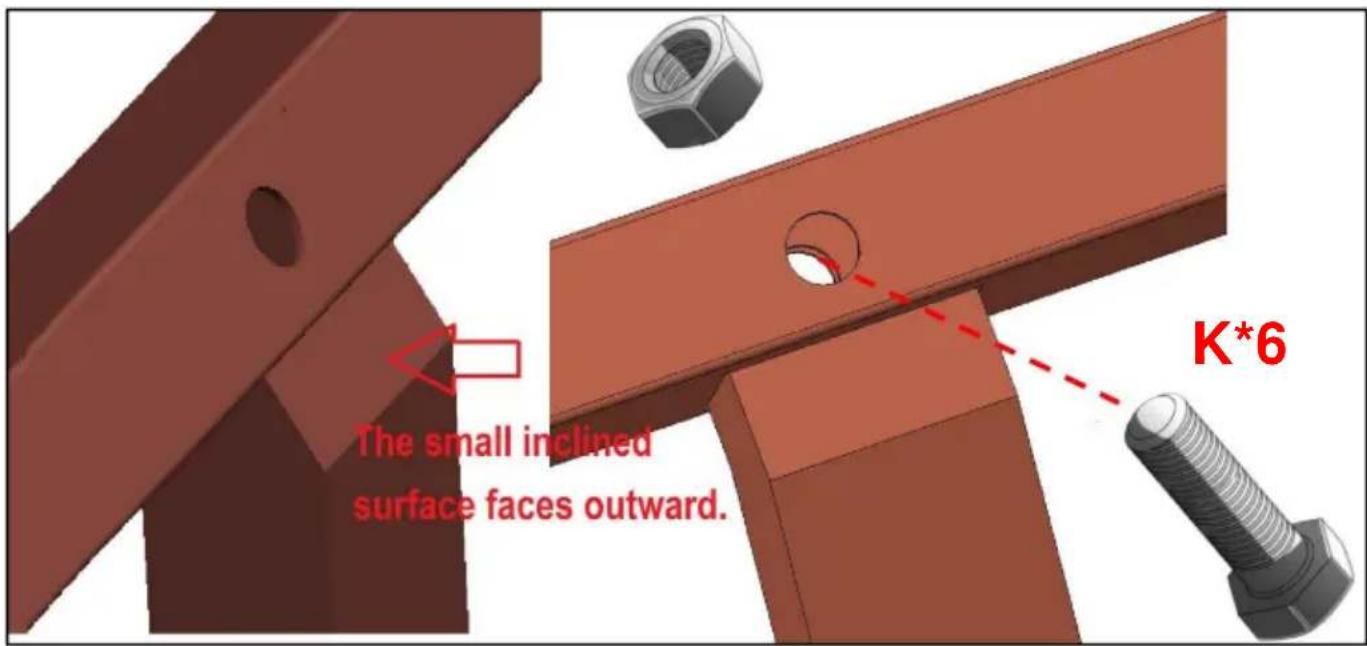

Gebruik schroeven (K*6) om de steunstatieven aan beide zijden te monteren.

2
Monteer het frame.

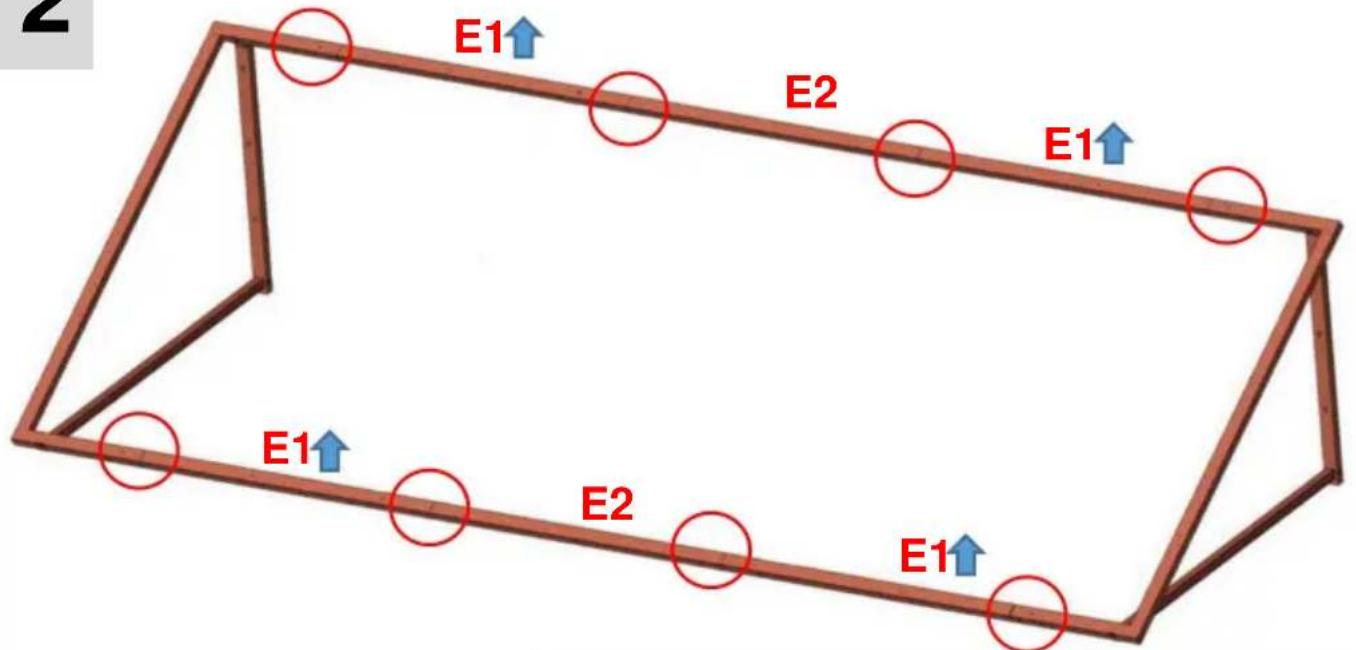

E1↑ E2 E1↑ E1↑ E2 E1↑

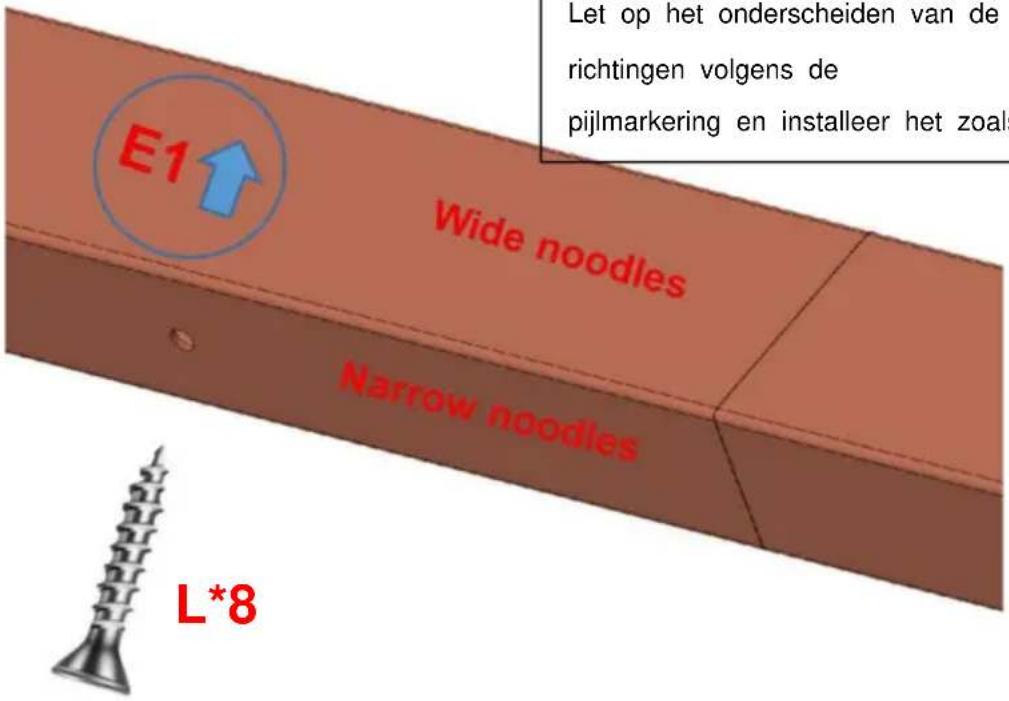

Onderdeel E1 is gemarkeerd met een pijl.

Let op het onderscheiden van de bovenste en onderste richtingen volgens de

pijlmarkering en installeer het zoals weergegeven in de

E1 Wide noodles Narrow noodles Let op het onderscheiden van de richtingen volgens de pijlmarkering en installeer het zoals L*8

Monteer het frame met schroeven (L*8).

3
Monteer het frame.

D D

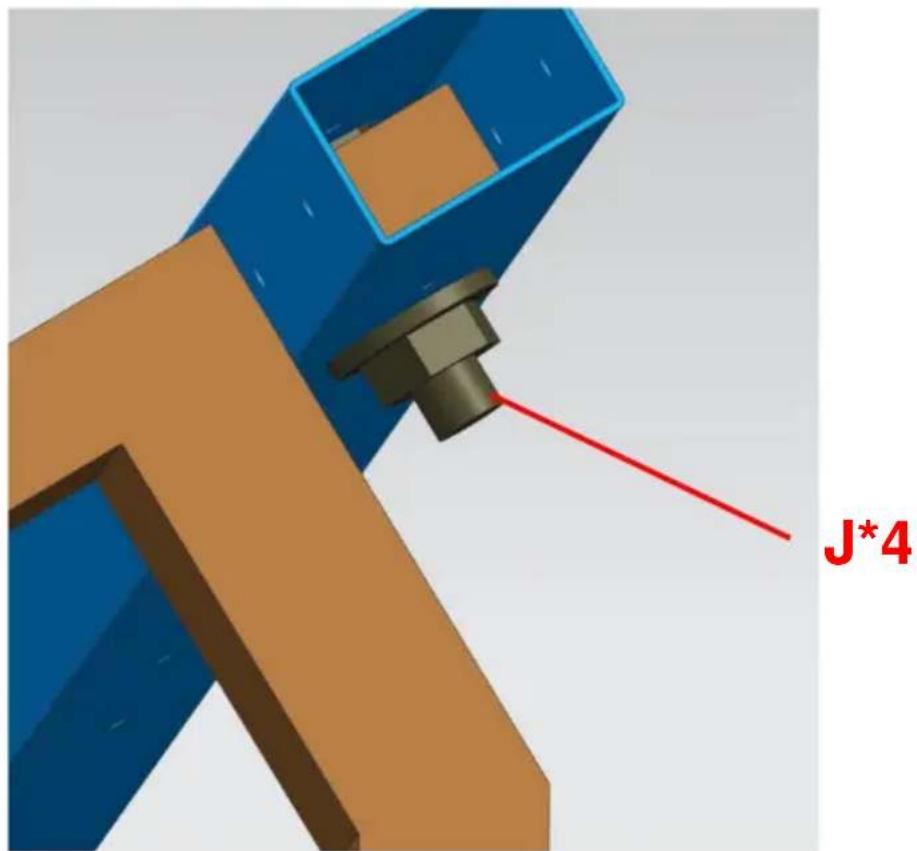

J*4

Gebruik schroeven (J*4) om het middelste statief te monteren.

4-1

Bevestig het frame aan de muur.

Benodigde onderdelen

Boorwaterpas Meetlint Krijt/Grafiet Trapladder

1. De installatietekeningen vindt u op de volgende pagina.
2. Markeer de locatie van de montagegaten op uw montageoppervlak met krijt/grafiet. Gebruik indien nodig een waterpas.
3. Boor geleidegaten op de specifieke markeringen. Selecteer de grootte van de geboord gat volgens de volgende verschillende soorten muren.

Plan 1 (geschikt voor harde muren): Installeer met expansieschroeven (H*10) en gebruik een boor met een diameter van ø12 mm.

Plan 2 (geschikt voor houten wanden): Installeer met muurspijkers (l*10), met behulp van een boor met een diameter van ø6mm.

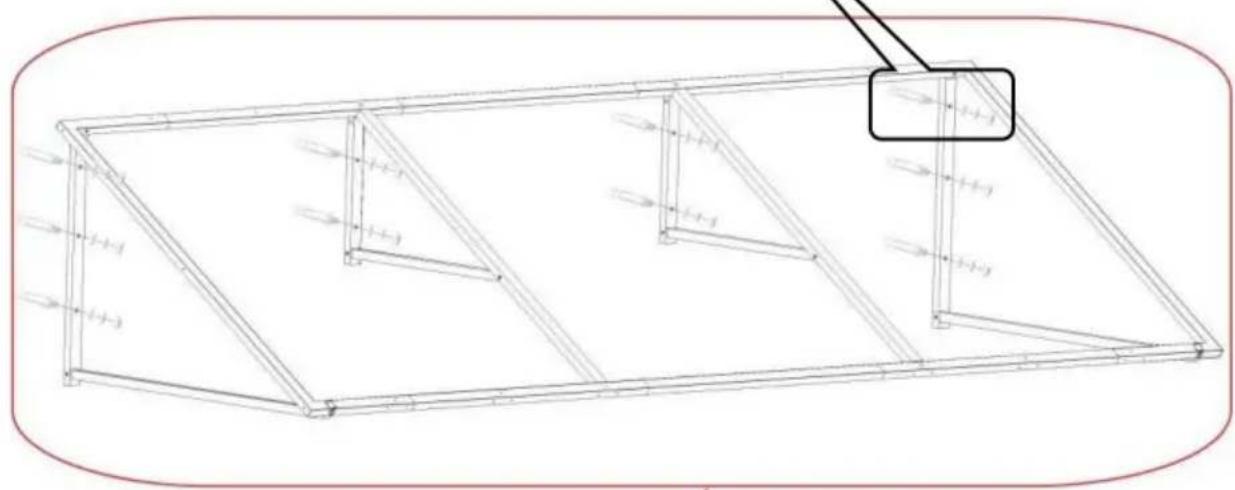

1. Bevestig het gehele gemonteerde frame aan de muur.

Let op: Controleer of het frame stevig aan de muur is bevestigd om voorkomen dat het er later af valt.

4-2

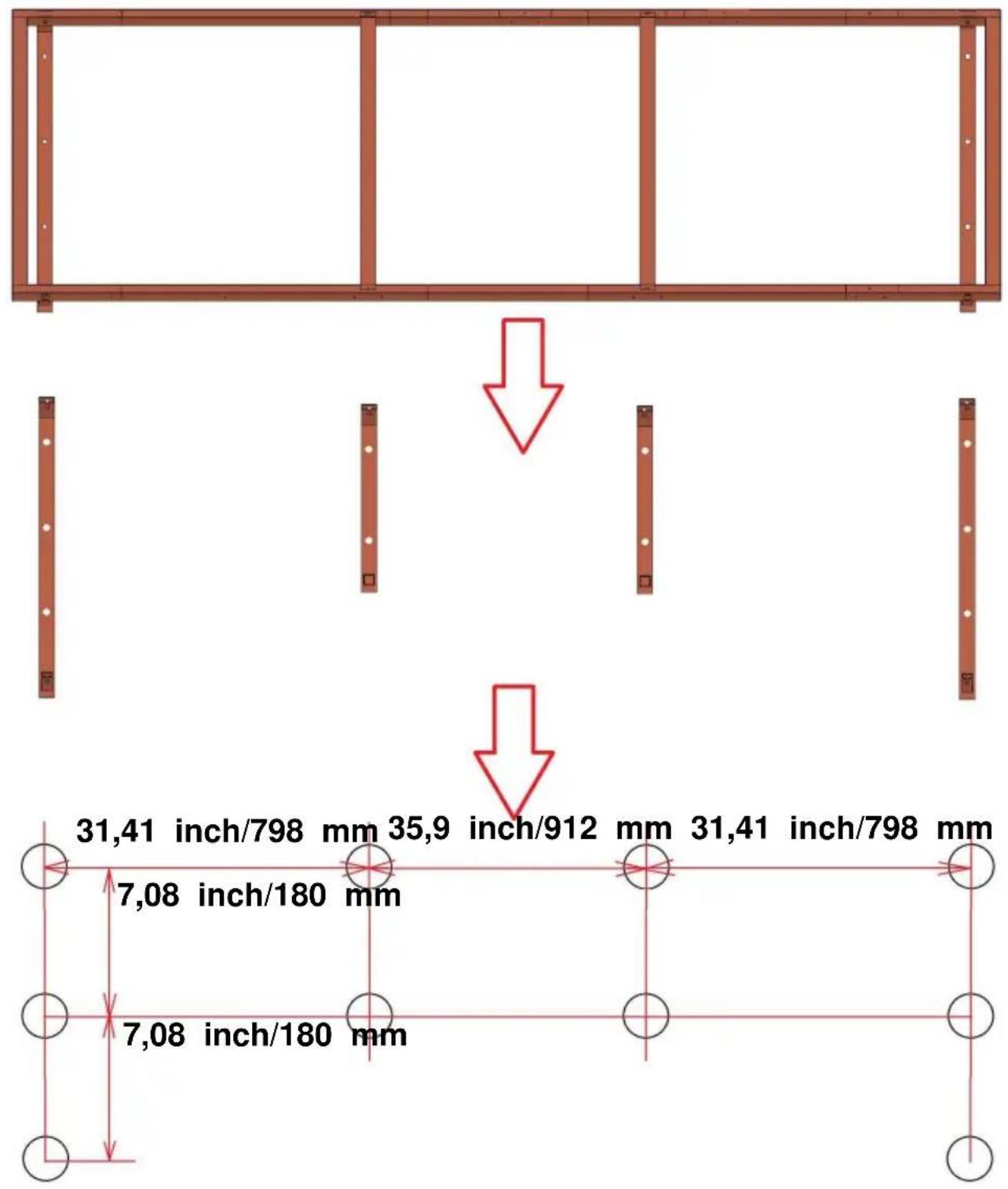

Installatietekeningen.

31,41 inch/798 mm 35,9 inch/912 mm 31,41 inch/798 mm 7,08 inch/180 mm 7,08 inch/180 mm

Markeer de posities voor de 10 bevestigingsgaten op de muur volgens de tekening en boor vervolgens 10 gaten.

4-3
Installatietekeningen.

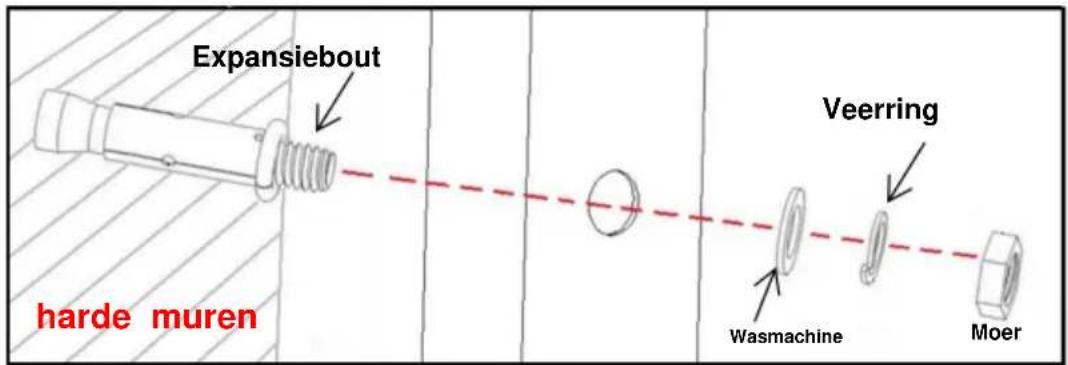

Expansiebout harde muren Veerring Wasmachine Moer

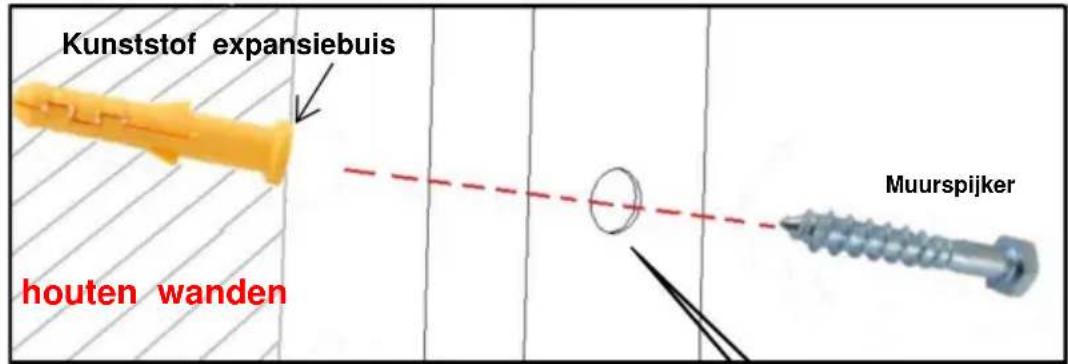

Kunststof expansiebuis houten wanden Muurspijker

Het plaatsen van de metalen tegels.

LET OP: Nadat het frame op de muur is gemonteerd, plaatst u de metalen tegels één voor één.

1. Bevestig de plank aan de muur.

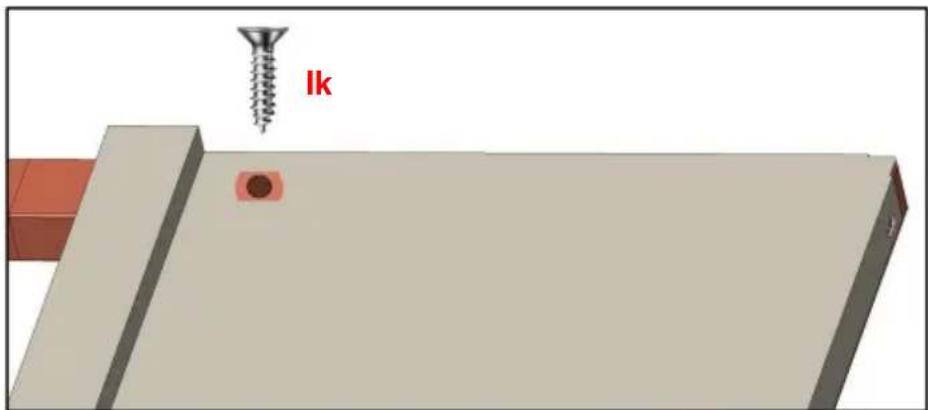

2. Begin met het installeren van de eerste metalen tegels F1 en F2 vanaf de rechterkant van het product. Laat F1 F2 overlappen en bevestig F1 vervolgens met schroeven (L*5).

6

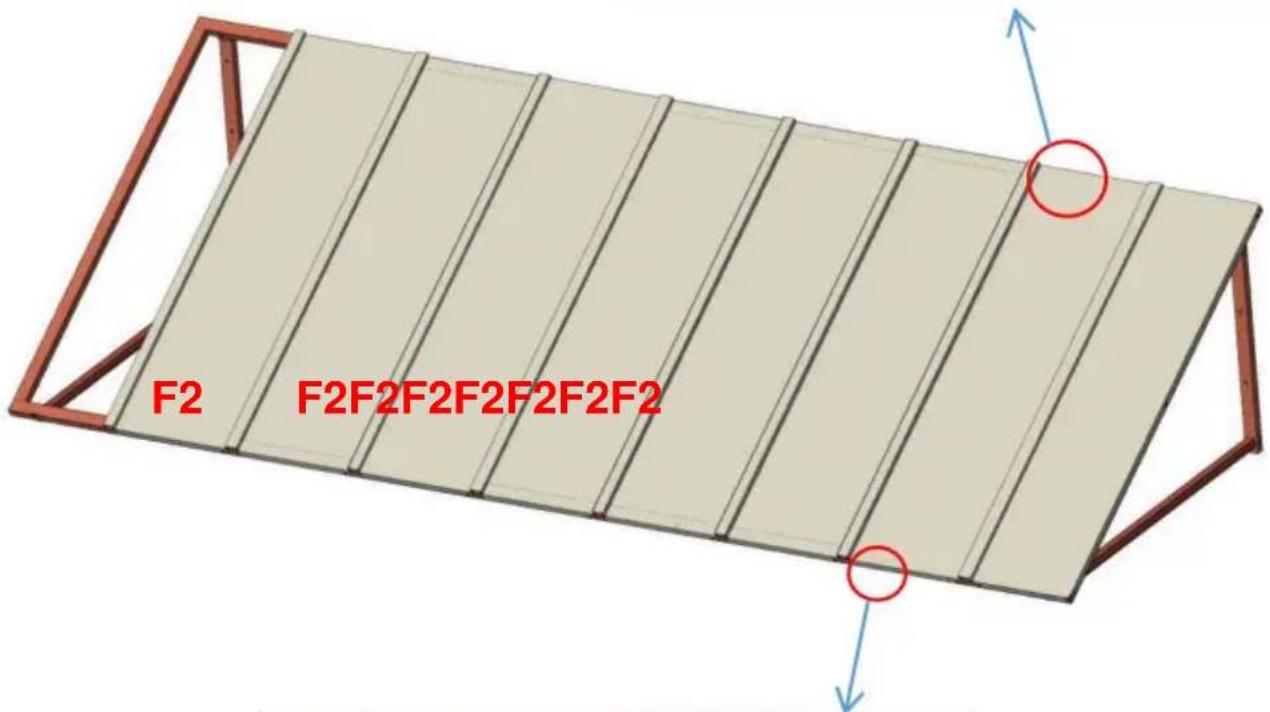

Het plaatsen van de metalen tegels.

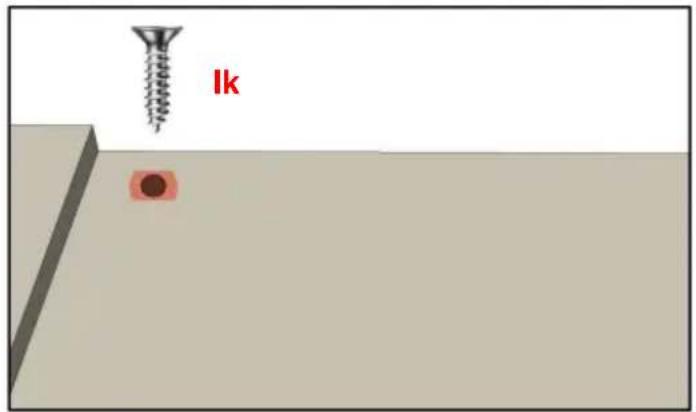

lk

F2 F2F2F2F2F2F2F2F2

Installeer de metalen tegels (F2) opeenvolgend vanaf de rechterkant van het product en bevestig ze met schroeven (L*14).

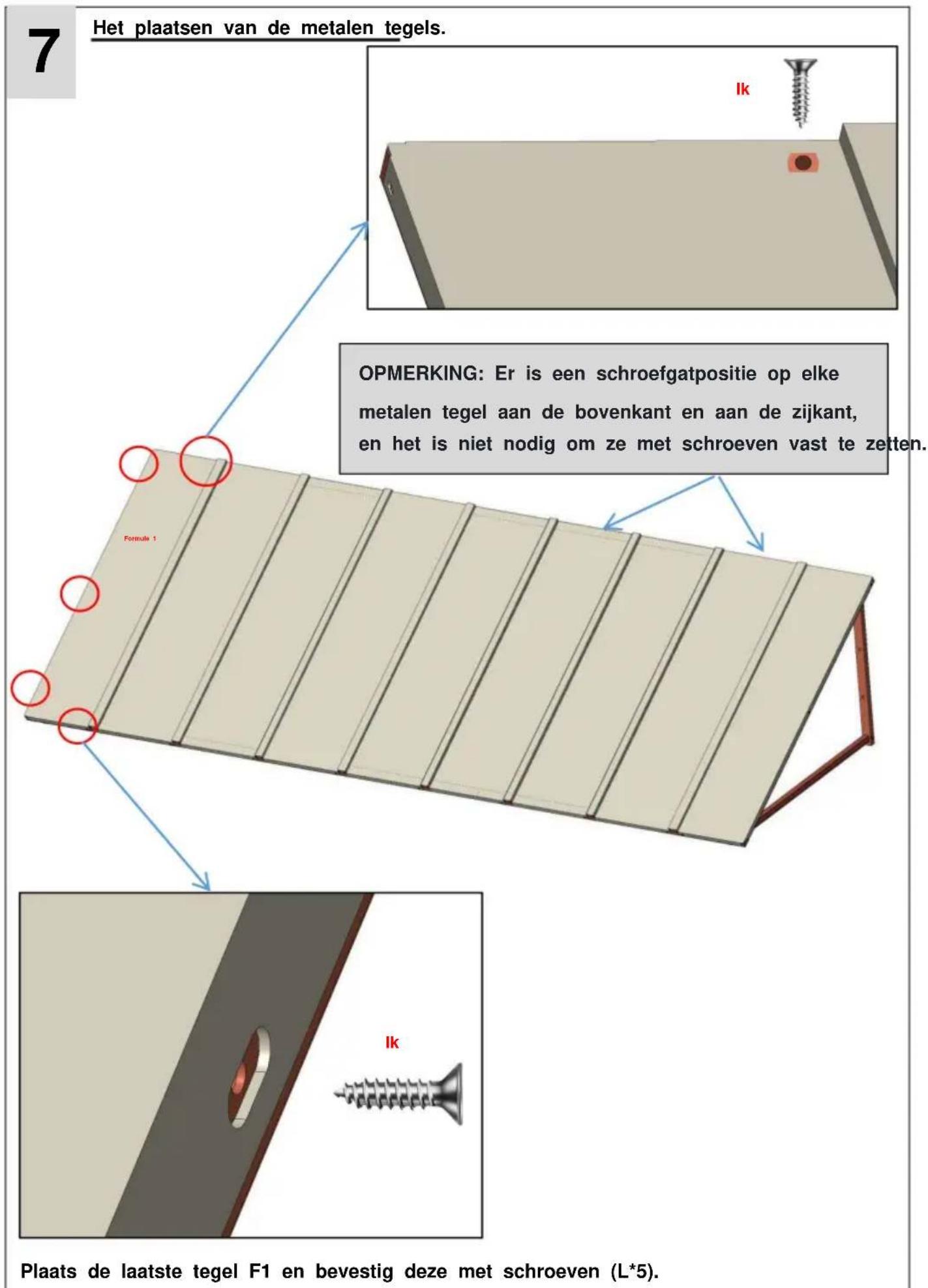

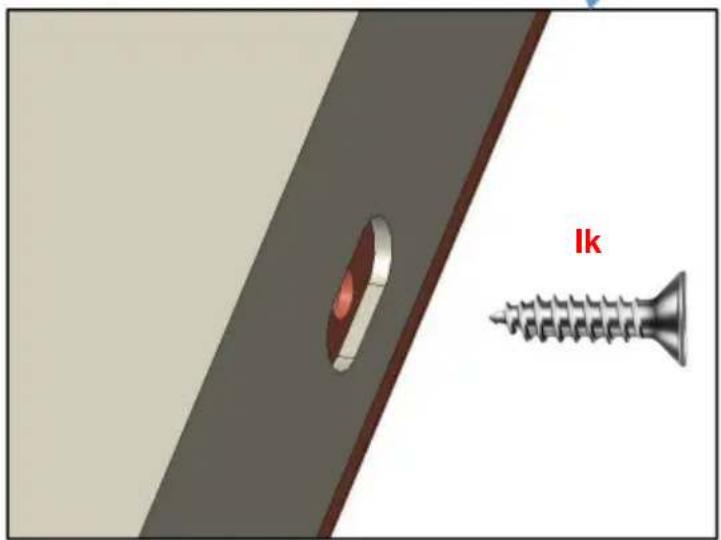

7 Het plaatsen van de metalen tegels. OPMERKING: Er is een schroefgatpositie op elke metalen tegel aan de bovenkant en aan de zijkant, en het is niet nodig om ze met schroeven vast te zetten. Plaats de laatste tegel F1 en bevestig deze met schroeven (L*5).

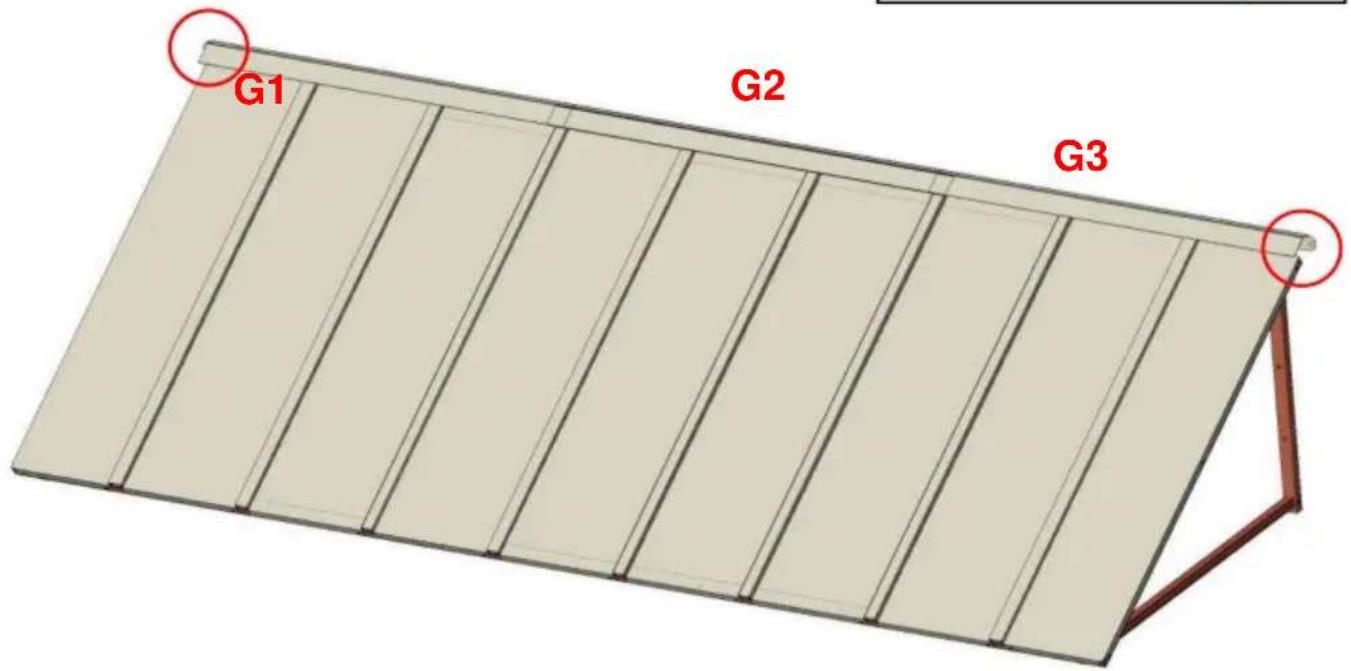

8

Bevestig de metalen platen.

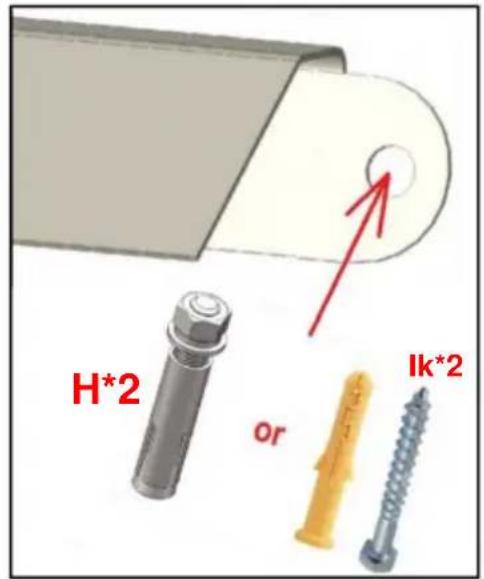

H*2 Or Ik*2

G1 G2 G3

Bevestig de metalen platen G1 en G3 met schroeven (H of I).

Plan 1 (geschikt voor harde wanden): Installeer met expansieschroeven (H*2) en gebruik een boor met een diameter van ø12 mm.

Plan 2 (geschikt voor houten wanden): Installeer met muurspijkers (l*2), met behulp van een boor met een diameter van ø6mm.

Plaats vervolgens G2 tussen G1 en G3. Let op: G2 hoeft niet vastgezet te worden met schroeven.

Metalen platen (G1 G2 G3): De hoogte van de luifel neemt niet de Metalen platen in overweging. De metalen platen kunnen worden gemonteerd op elke afstand boven het massieve frame van de luifel.

PRODUCTPARAMETER

Model	CGW-104INCH
	IjzerMateriaal
Kleur	Zwart
Schaduwgebied	104*36 inch (264**91 cm)
Maximale geschikte breedte voor deuren/ramen	89,8 inch/228 cm

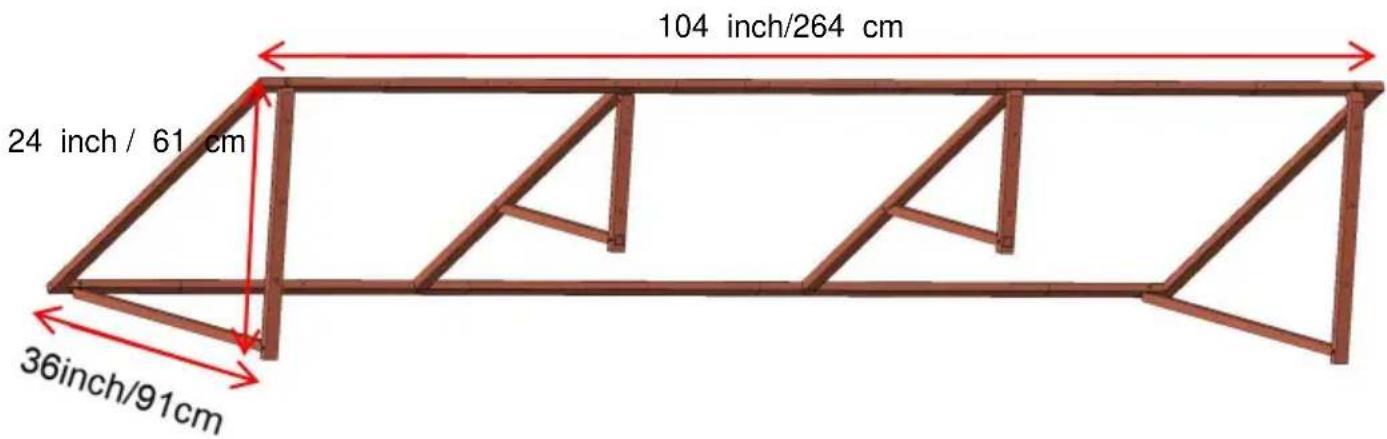

104 inch/264 cm 24 inch / 61 cm 36inch/91cm

Sneeuwlasten

De aluminium deurluifels worden vervaardigd van de hoogst beschikbare kwaliteitscomponenten op de markt vandaag. Ze zijn ontworpen om bestand zijn tegen normale weersomstandigheden, waaronc regen, ijzel, sneeuw en wind. Ze zijn echter niet ontworpen om windstoten van meer dan 30 te weerstaan mijl per uur, sneeuwlasten van meer dan 12 inches zware, natte sneeuw, of 24 inches lichte sneeuw. Bovendien kunnen ze niet tegen de impactkracht van sneeuw en ijs die van een bovenste dak of opstapelen. Dit product zal leveren uitstekende prestaties zolang het is geïnstalleerd correct en binnen de daarvoor bestemde belasting gebruikt · draaggrenzen.

Verwijder sneeuw direct tijdens gebruik.

Fabrikant: Shanghaiimuxinmuyeyouxiangongsi

Adres:Shuangchenglu803nong11hao1602A-1609shi,baoshanqu,

shanghai200000CN.

ECREP:E-CrossStuGmbH.

MainzerLandstr.69,60329FrankfurtamMain.

UKREP: YHCONSULTINGLIMITED.

C/OYHConsultingLimitedKantoor147,CenturionHouse,LondonRoad,

Geïmporteerd naar AUS: SIHAOPTYLTD.

1ROKEVASTREETEASTWOODNSW2122Australië

Geïmporteerd naar de VS: SanvenTechnology Ltd.
