Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon tekn eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt dig inte ihop om du är trött eller påverkad av alkohol, droger eller medicinering.
6. Produktens egenskaper gäller för korrekt och fullständigt monterade endast produkter.
7. Montera på en plan, jämn, hård och slät yta som kan säkert stöder metalldörrmarkisen.
8. För ytterligare information om delarna som anges nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.

Använd försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av detta punkt.
3. Överskrid inte specificerade viktkapaciteter.
4. Använd endast på en plan, jämn, hård och slät yta som kan säkert stödja en fullastad metalldörrmarkis.
5. Använd endast på avsett sätt.
6. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.
7. Reservdelar som skruvar finns tillgängliga.

SPARA DENNA MANUAL

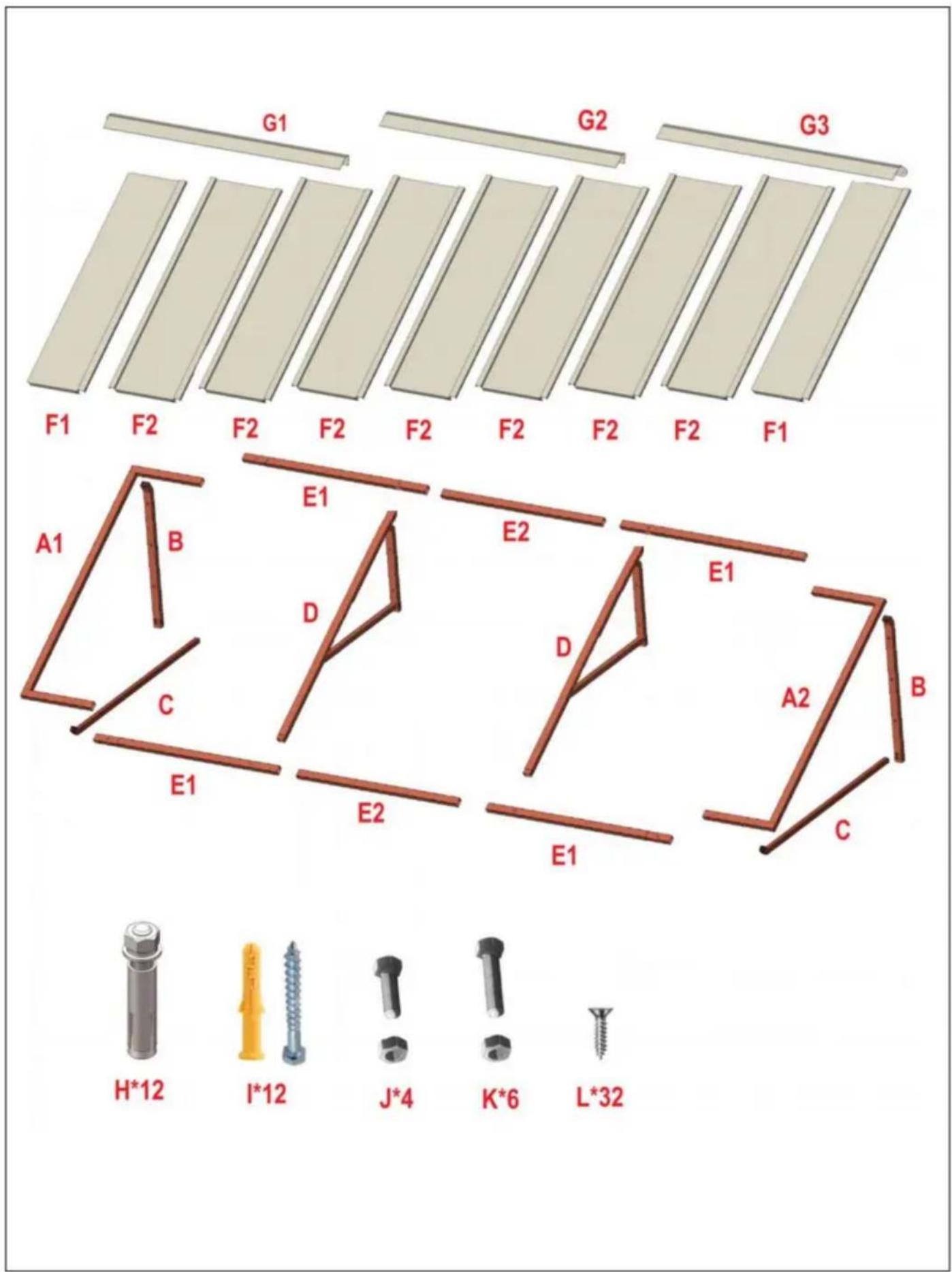

DELLISTA

G1 G2 G3 F1 F2 F2 F2 F2 F2 F2 F2 F2 F1 A1 B E1 E2 E1 C D D A2 B E1 E2 E1 C H*12 I*12 J*4 K*6 L*32

Serienummer	Kvantitet	Delbild
A1	1
A2	1
B	2
C	2
D	2
E1	4
E2	2
F1	2
F2	7
G1	1
G2	1
G3	1
H	12
	12
J	4	[Kort skruv M8*25mmLång skruv M8*40mm]
K	6
L	32

MONTERINGSTEG

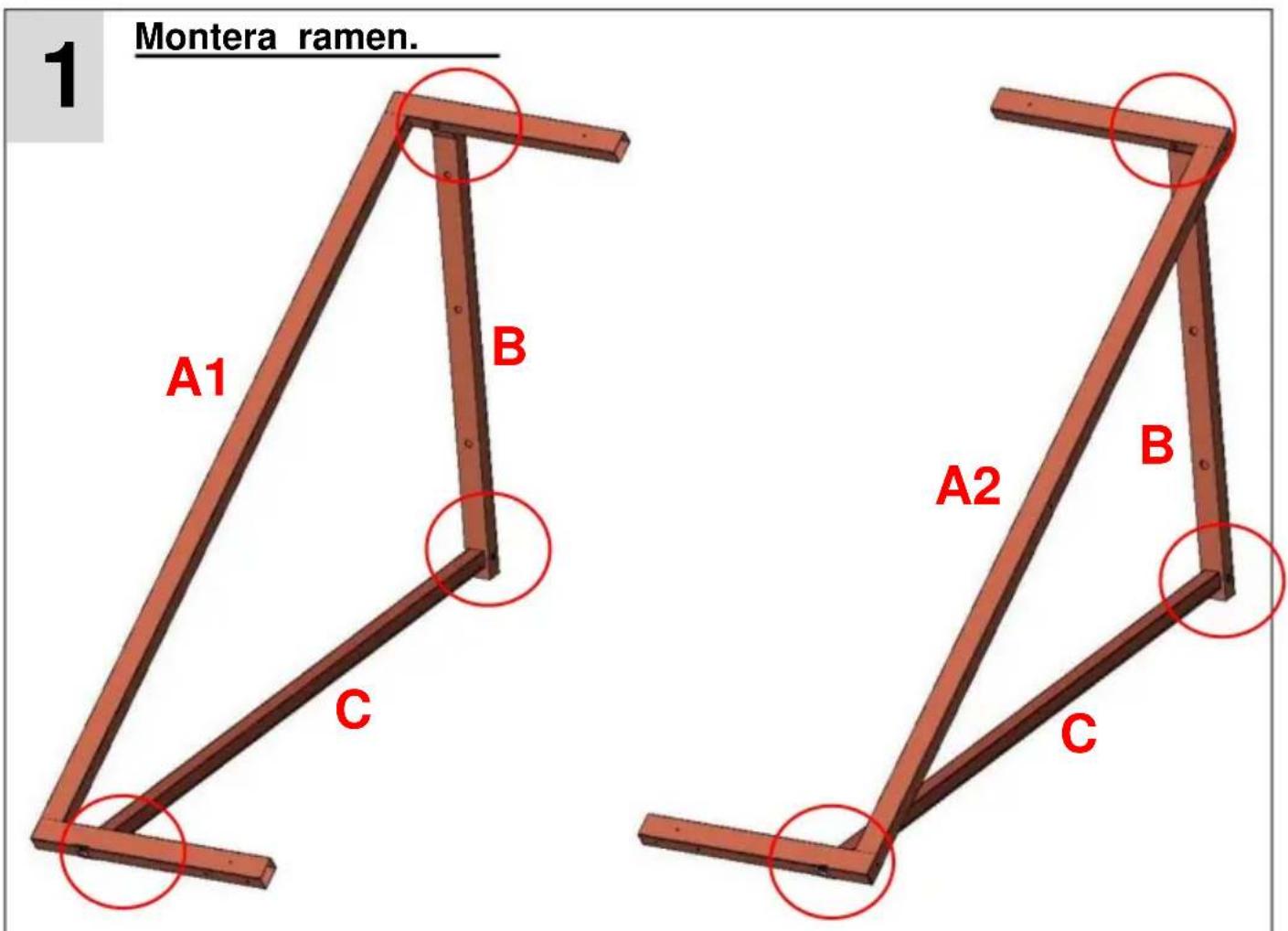

Montera ramen. 1 A1 B C A2 B C

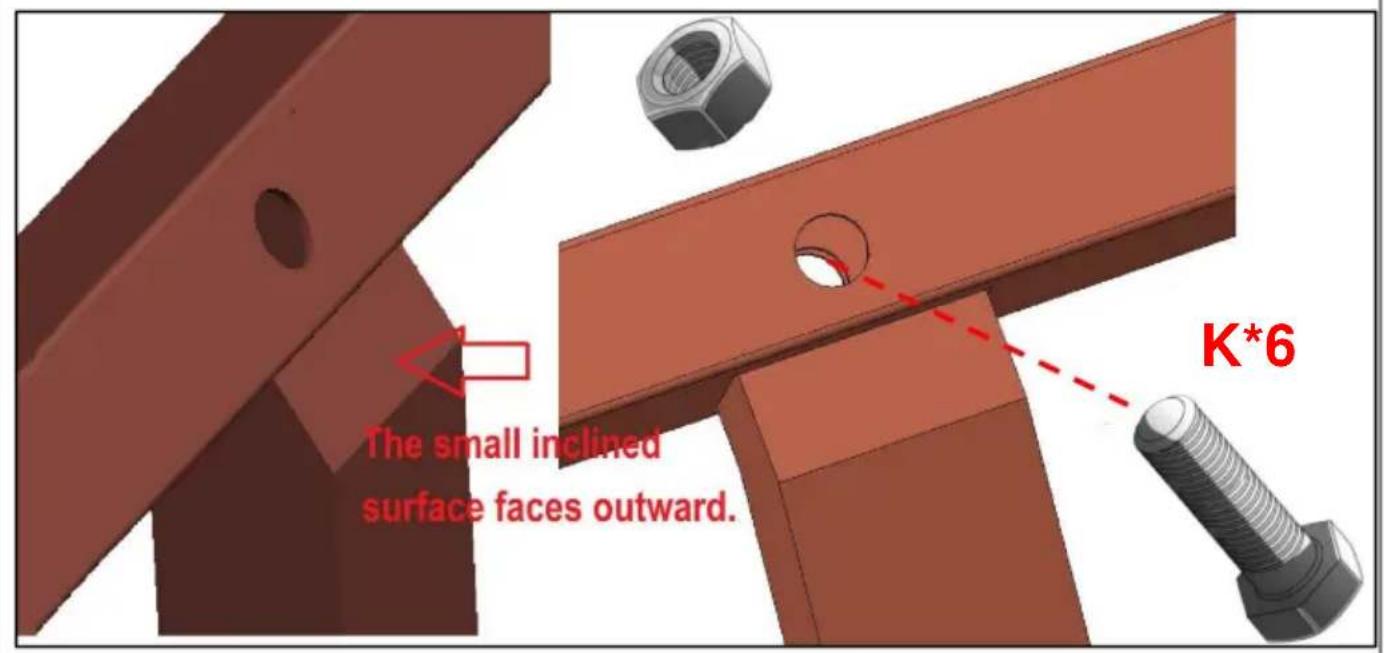

Använd skruvar (K*6) för att montera stödstativen på båda sidor.

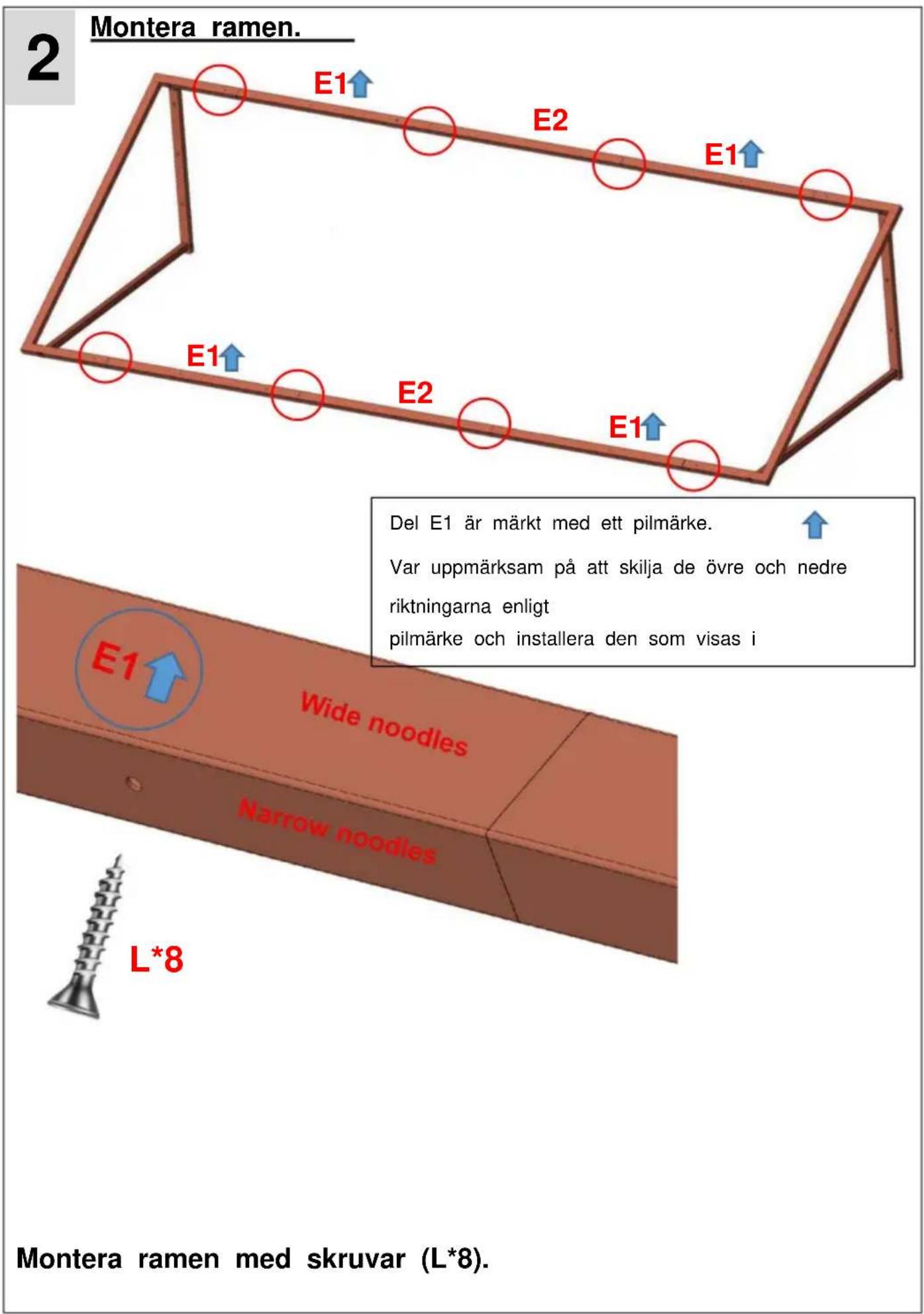

Montera ramen. 2 E1↑ E2 E1↑ E1↑ E2 E1↑ Del E1 är märkt med ett pilmärke. Var uppmärksam på att skilja de övre och nedre riktningarna enligt pilmärke och installera den som visas i E1↑ Wide noodles Narrow noodles L*8 Montera ramen med skruvar (L*8).

3
Montera ramen.

D D

J*4

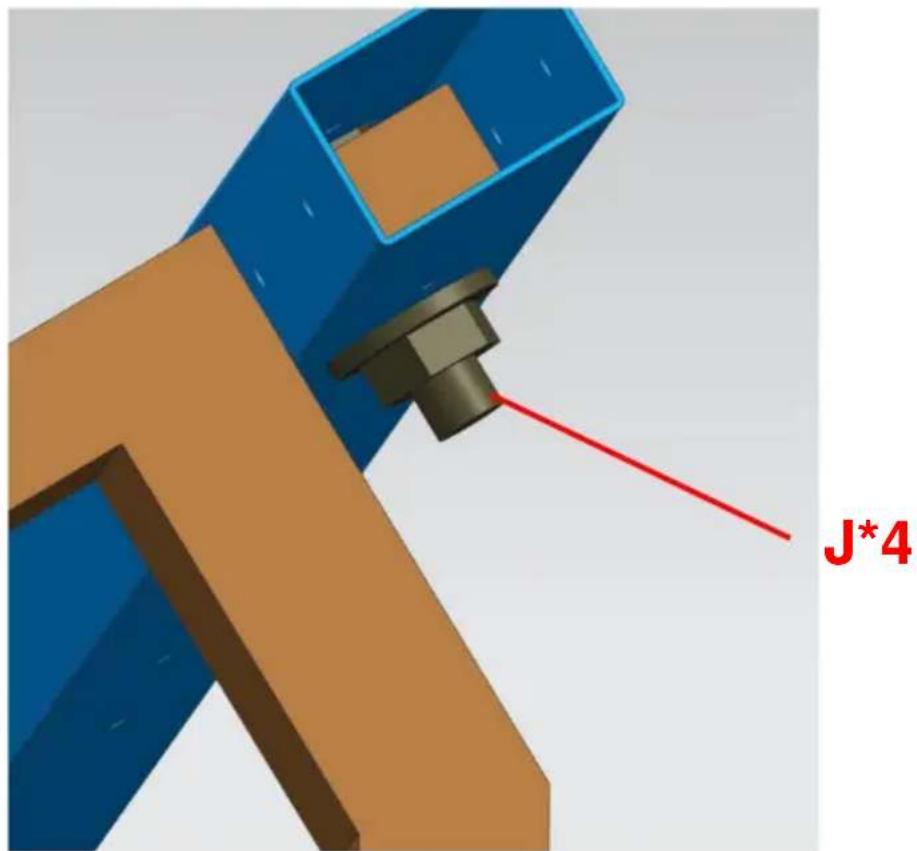

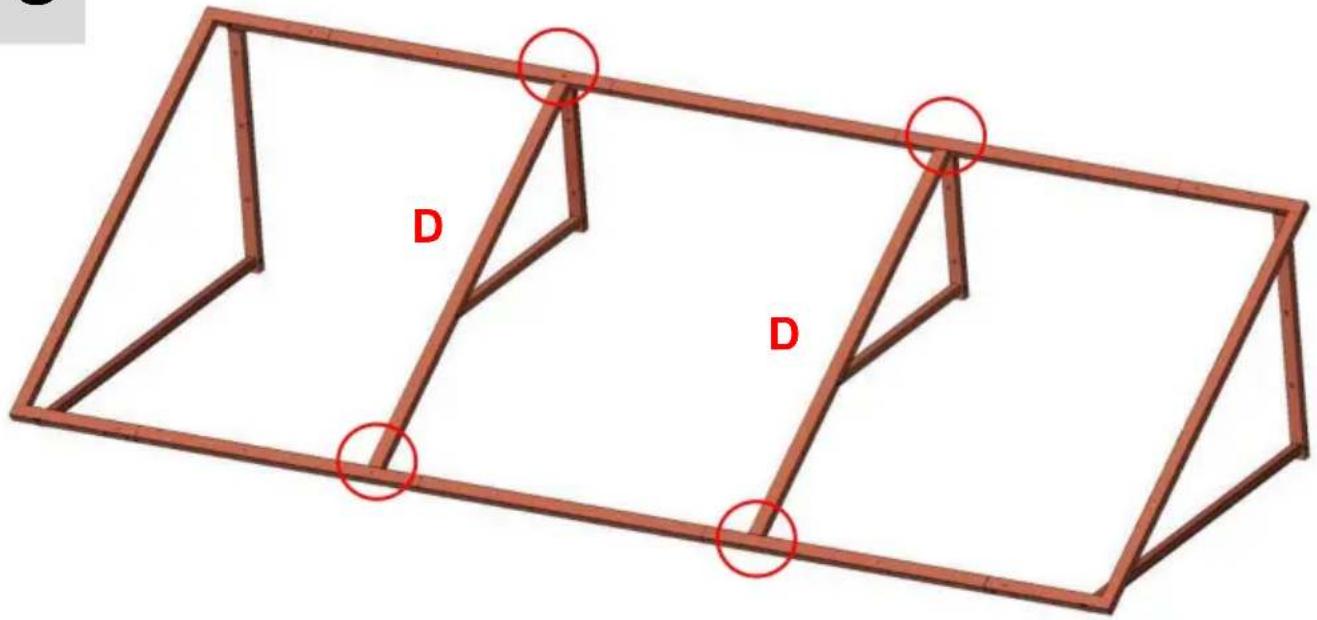

Använd skruvar (J*4) för att montera det mittersta stödstativet.

4-1

Montera ramen på väggen.

1. Installationsritningarna finns på nästa sida.
2. Markera platsen för monteringshålen mätt på din
   monteringsyta med krita/grafit. Använd en nivå efter behov.
3. Borra pilothål på de specifika markörerna. Välj storlek på
   borrat hål enligt följande olika typer av väggar.

Plan 1 (Lämplig för hårda väggar): Montera med expansionsskruvar (H*10), med en borr med en diameter på ø12 mm.

Plan 2(Lämplig för träväggar): Installera med väggspik(I*10), med hjälp av en borr med en diameter på ø6mm.

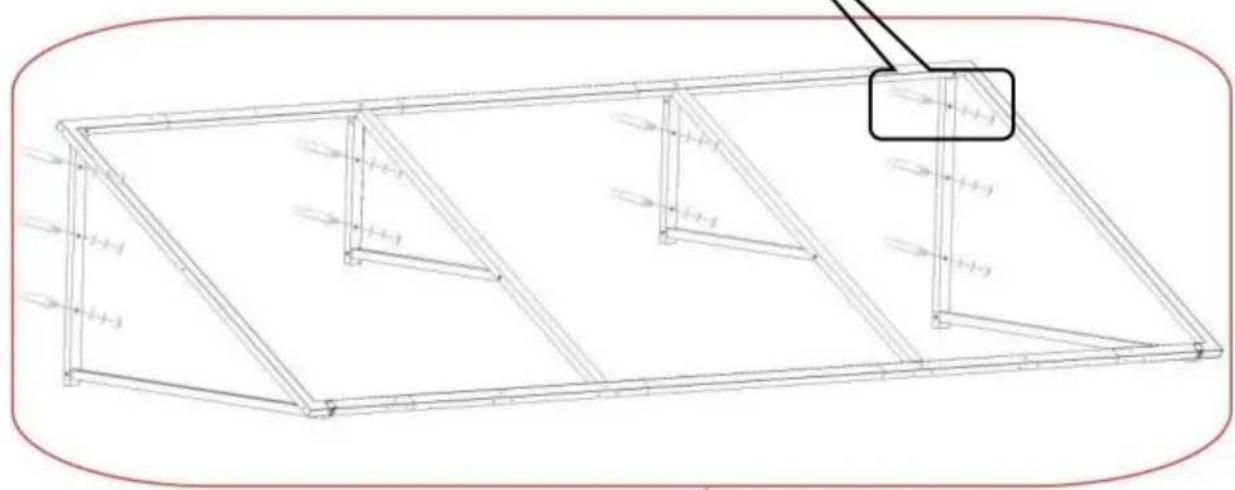

1. Fäst hela den sammansatta ramen på väggen.

Obs: Kontrollera om ramen är ordentligt monterad på väggen till förhindra att den faller av i ett senare skede.

4-2

Installationsritningar.

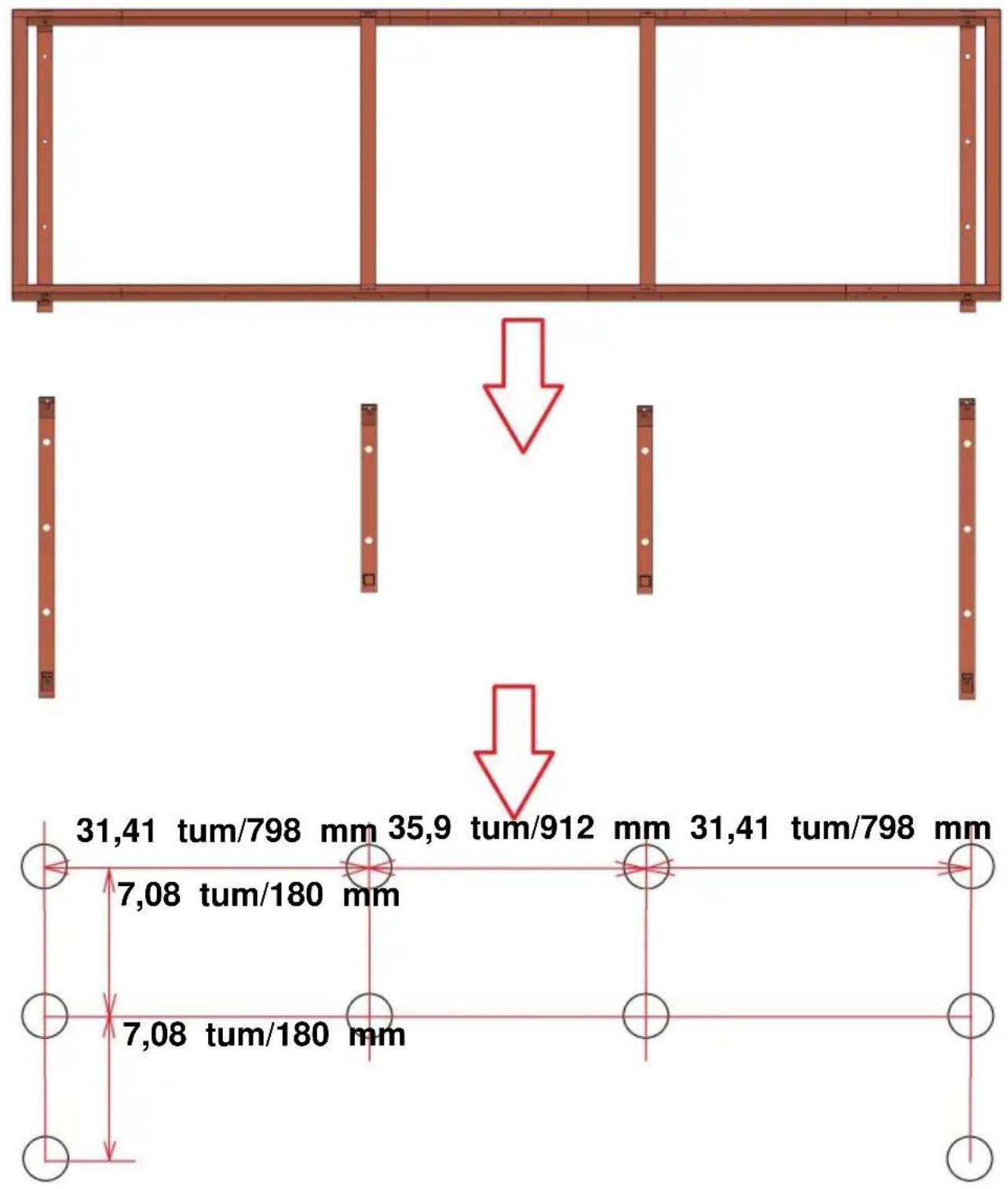

31,41 tum/798 mm 35,9 tum/912 mm 31,41 tum/798 mm 7,08 tum/180 mm 7,08 tum/180 mm

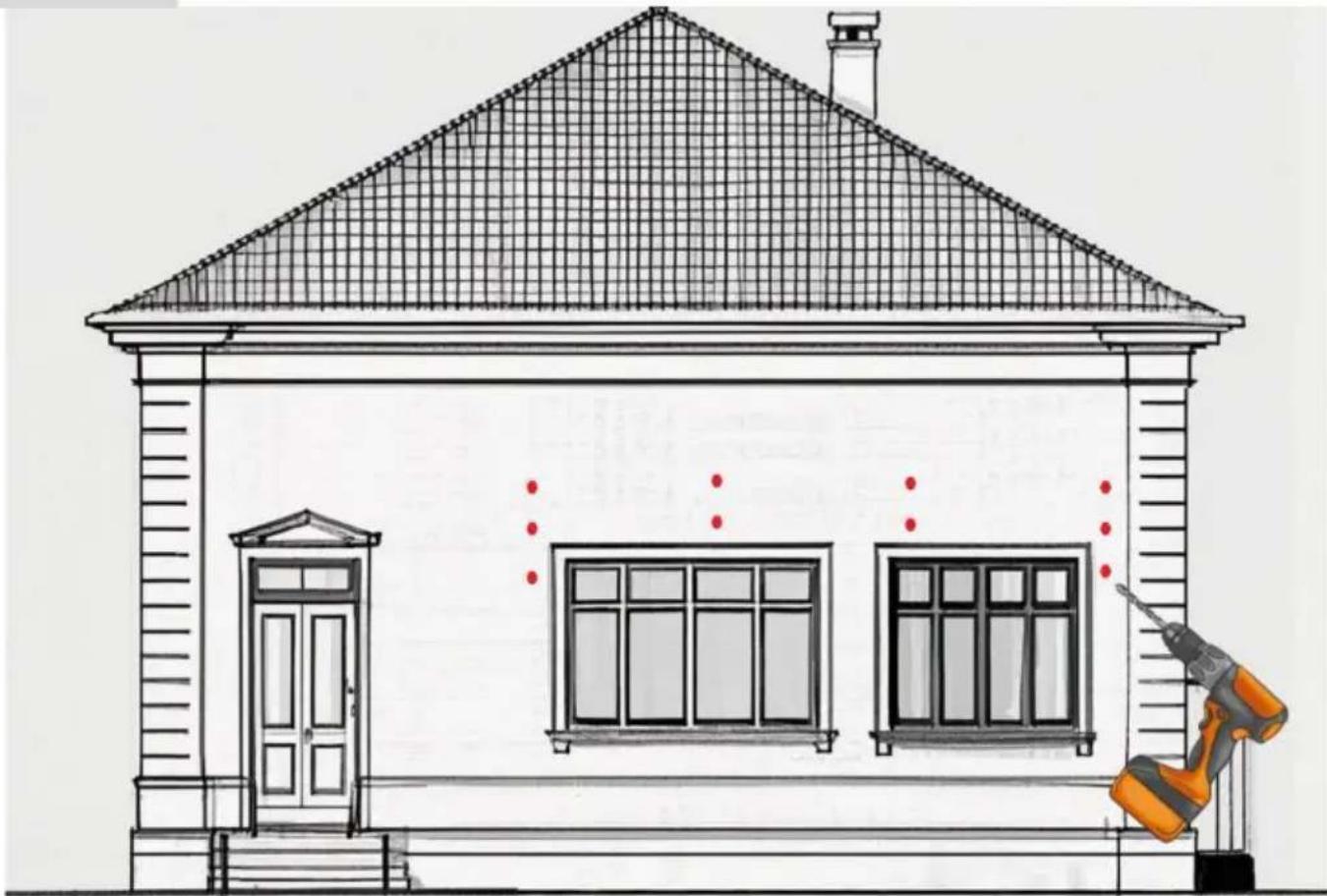

Markera 10 fästhålspositioner på väggen enligt ritningen och borra sedan 10 hål.

4-3
Installationsritningar.

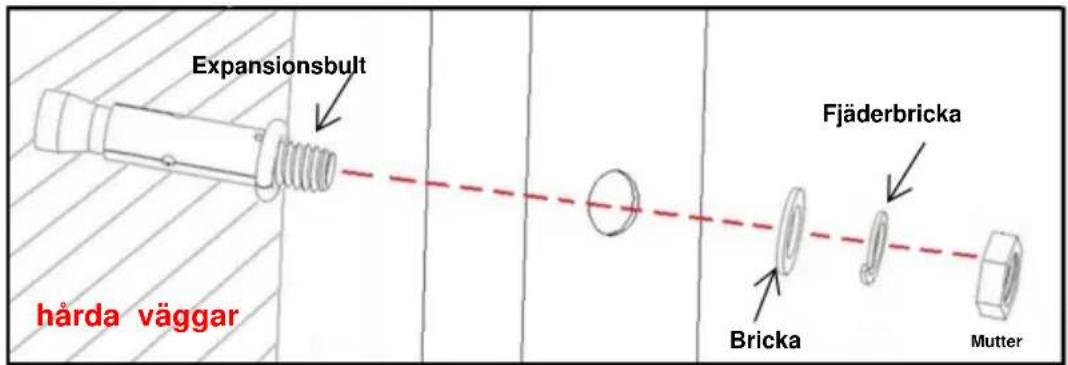

Expansionsbult hårda väggar Fjäderbricka Bricka Mutter

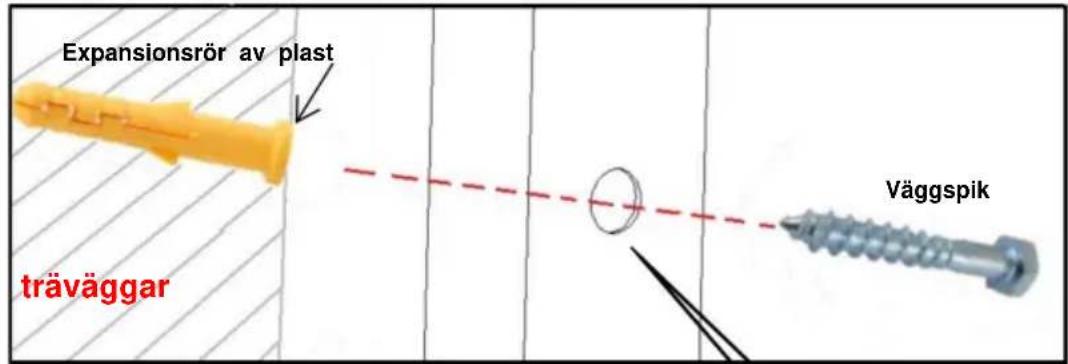

Expansionsrör av plast träväggar Väggspik

OBS: Efter att ramen har installerats på väggen, installera metallplattorna en bit i taget.

1. Fäst hyllan på väggen.
2. Börja installera de första metallplattorna F1 och F2 från höger sida av produkten. Låt F1 överlappa F2 och fixera sedan F1 med skruvar (L*5).

Installera metallplattorna (F2) sekventiellt från höger sida av produkten och fäst dem med skruvar (L*14).

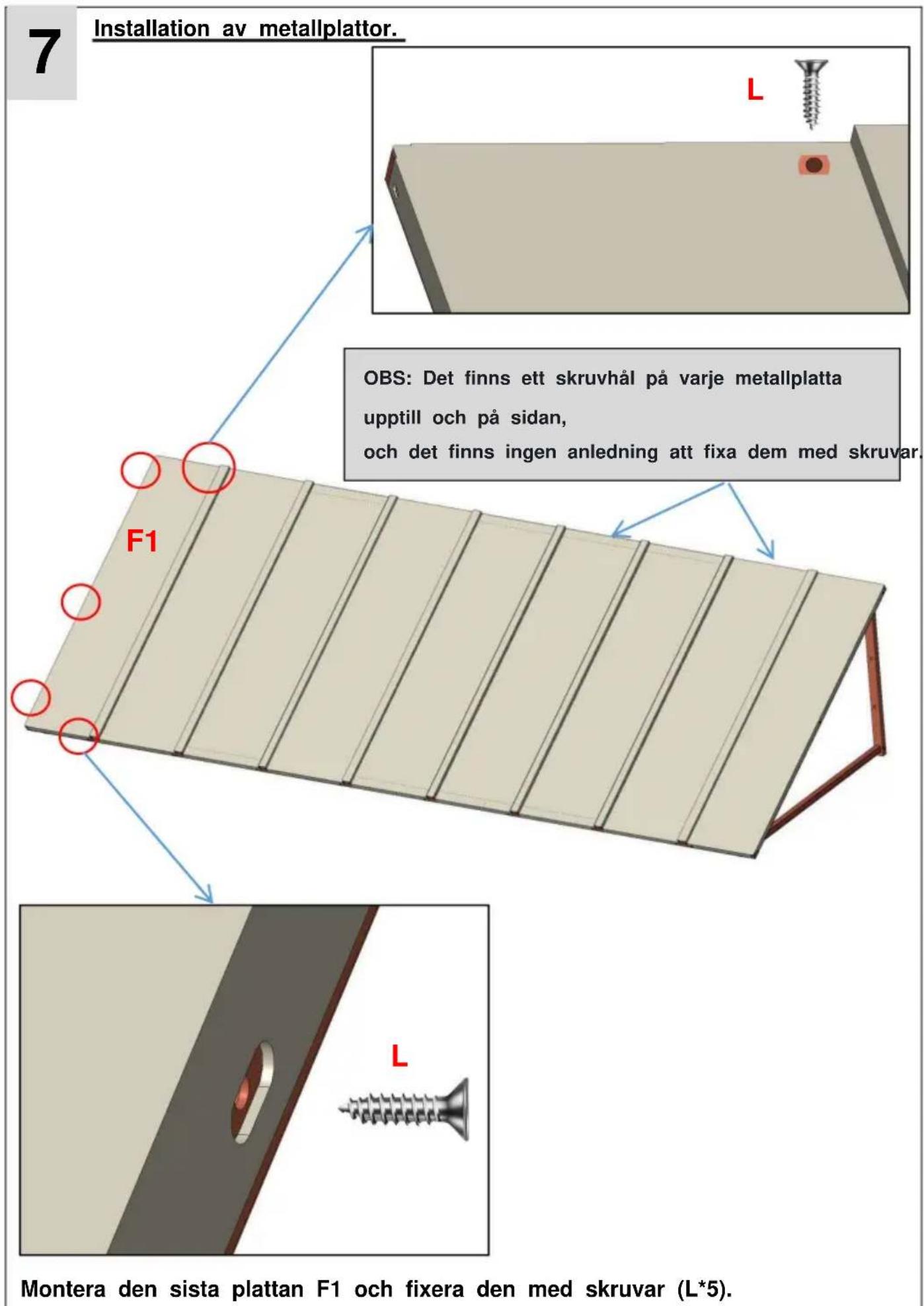

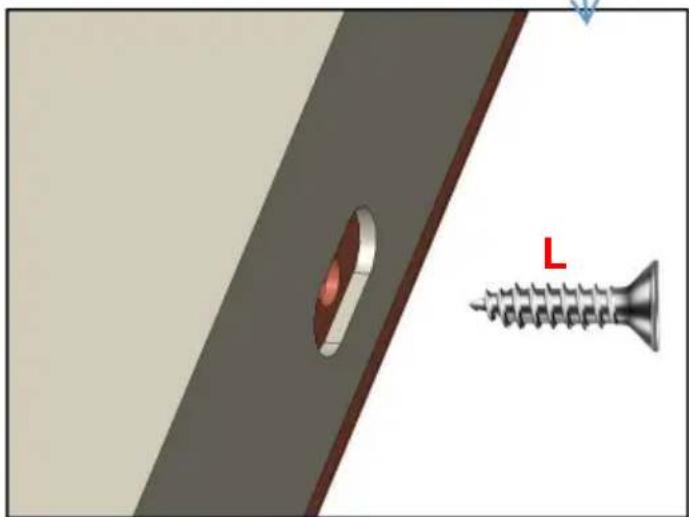

7 Installation av metallplattor. L OBS: Det finns ett skruvhål på varje metallplatta upptill och på sidan, och det finns ingen anledning att fixa dem med skruvar. F1 Montera den sista plattan F1 och fixera den med skruvar (L*5).

8

Fixa metallplåtarna.

H*2 or I*2

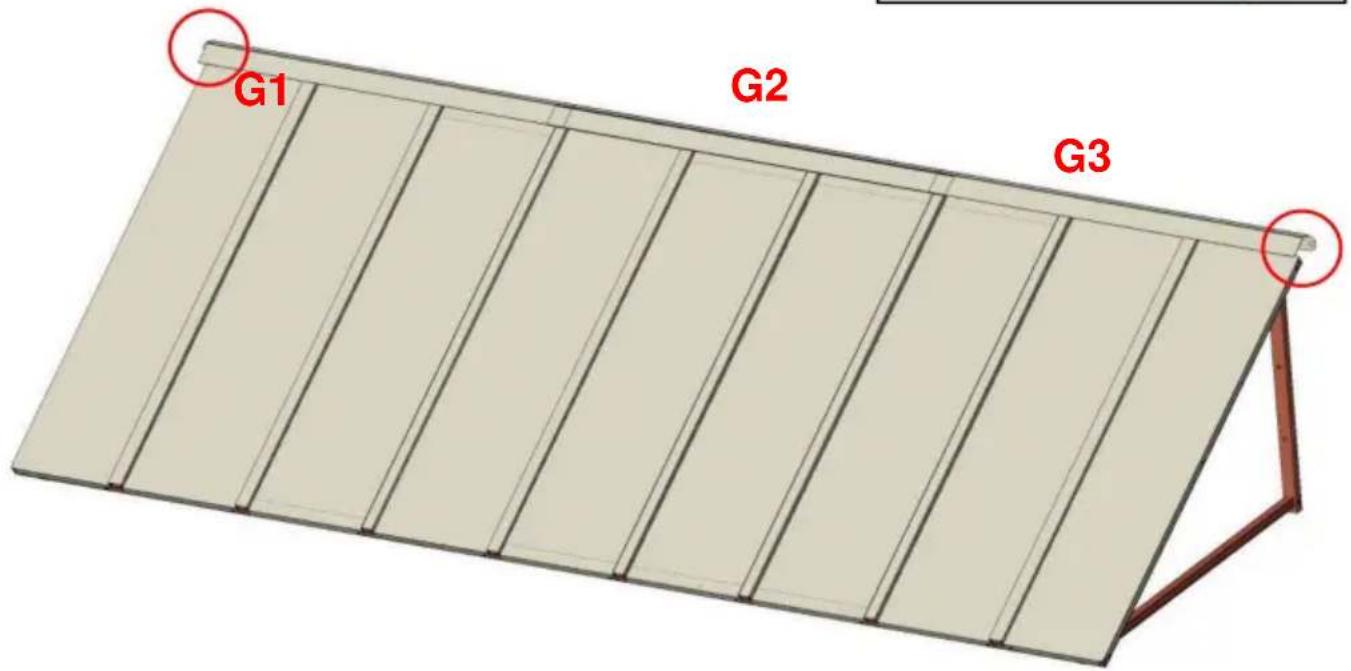

G1 G2 G3

Fäst metallplåtarna G1 och G3 med skruvar (H eller I).

Plan 1 (Lämplig för hårda väggar): Montera med expansionsskruvar (H*2), med en borr med en diameter på ø12 mm.

Plan 2(Lämplig för träväggar): Installera med väggspik(I*2), med hjälp av en borr med en diameter på ø6mm.

Placera sedan G2 mellan G1 och G3. Obs: G2 behöver inte fixas med skruvar.

Metallplåtar (G1 G2 G3): Markisens höjd tar inte Metallplåtar i beaktande. Metallplåtarna kan monteras vid vilket avständ som helst ovanför markisens solida ram.

PRODUKTPARAMETER

Modell	CGW-104INCH
	JärnMaterial
Färg	Svart

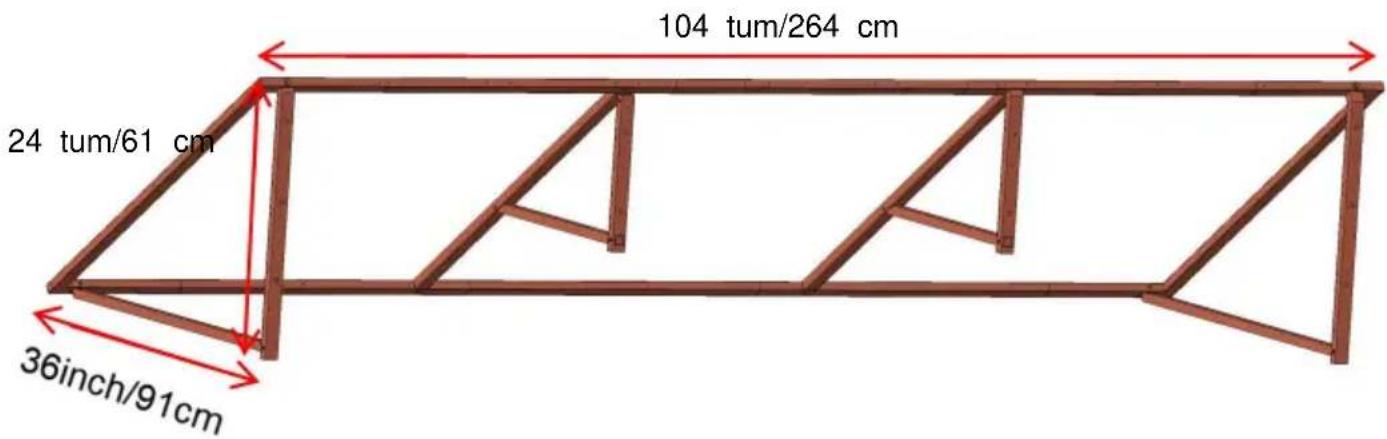

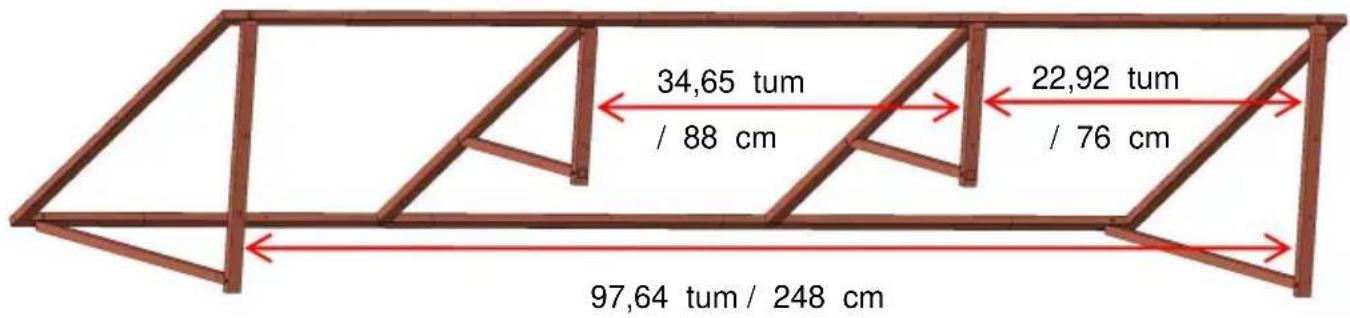

Skuggningsområde	104*36tum (264**91cm)
Maximal lämplig bredd för dörrar/fönster	89,8 tum/228 cm

Dörrtaken i aluminium tillverkas

från komponenter av högsta kvalitet som finns tillgång

på marknaden idag. De är designade för att

tål normala väderförhållanden, inklusive

regn, snö, snö och blåst. Det är de dock

inte konstruerad för att tåla vindar som överstiger 30

miles per timme, snölast på mer än 12

tum tung, blöt snö eller 24 tum ljus

snö. Dessutom tål de inte

slagkraften från snö och is som faller från en

övre tak eller pålar. Denna produkt kommer att leve

utmärkt prestanda så länge den är installerad

korrekt och används inom dess designade belastning -

lagergränser.

Ta bort snö omgående under användning.

Tillverkare:Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu803nong11hao1602A-1609shi,baoshanqu,shanghai200000CN.

ECREP:E-CrossStuGmbH.

MainzerLandstr.69,60329FrankfurtamMain.

UKREP: YHCONSULTINGLIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
