INSTRUKCJA OBSŁUGI CGW-104INCH Vevor
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
VEVOR
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
INSTRUKCJE BEZPIECZEŃSTWA
OSTRZEŻENIE:
Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.
Środki ostrożności podczas montażu
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
- Noś okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawice robocze. w trakcie montażu.
- Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
- Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
- Nie wchodzą na zebranie, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub narkotyków. lub leków.
- Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko produkty.
- Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która będzie bezpieczna. podtrzymujący markizę drzwi metalowych.
- Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.
Stosuj środki ostrożności
- NIE SIADAJ ANI NIE STAWAJ NA TYM PRZEDMIOCIE.
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani przebywać w jego pobliżu. przedmiot.
- Nie przekraczać określonego limitu obciążenia.
- Używać wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może być bezpiecznie używana. podtrzymuje w pełni załadowaną markize drzwiową metalową.
- Używać wyłącznie zgodnie z przeznaczeniem.
- Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.
- Dostępne są części zamienne, np. śruby.
ZAPISZ TE INSTRUKCJE

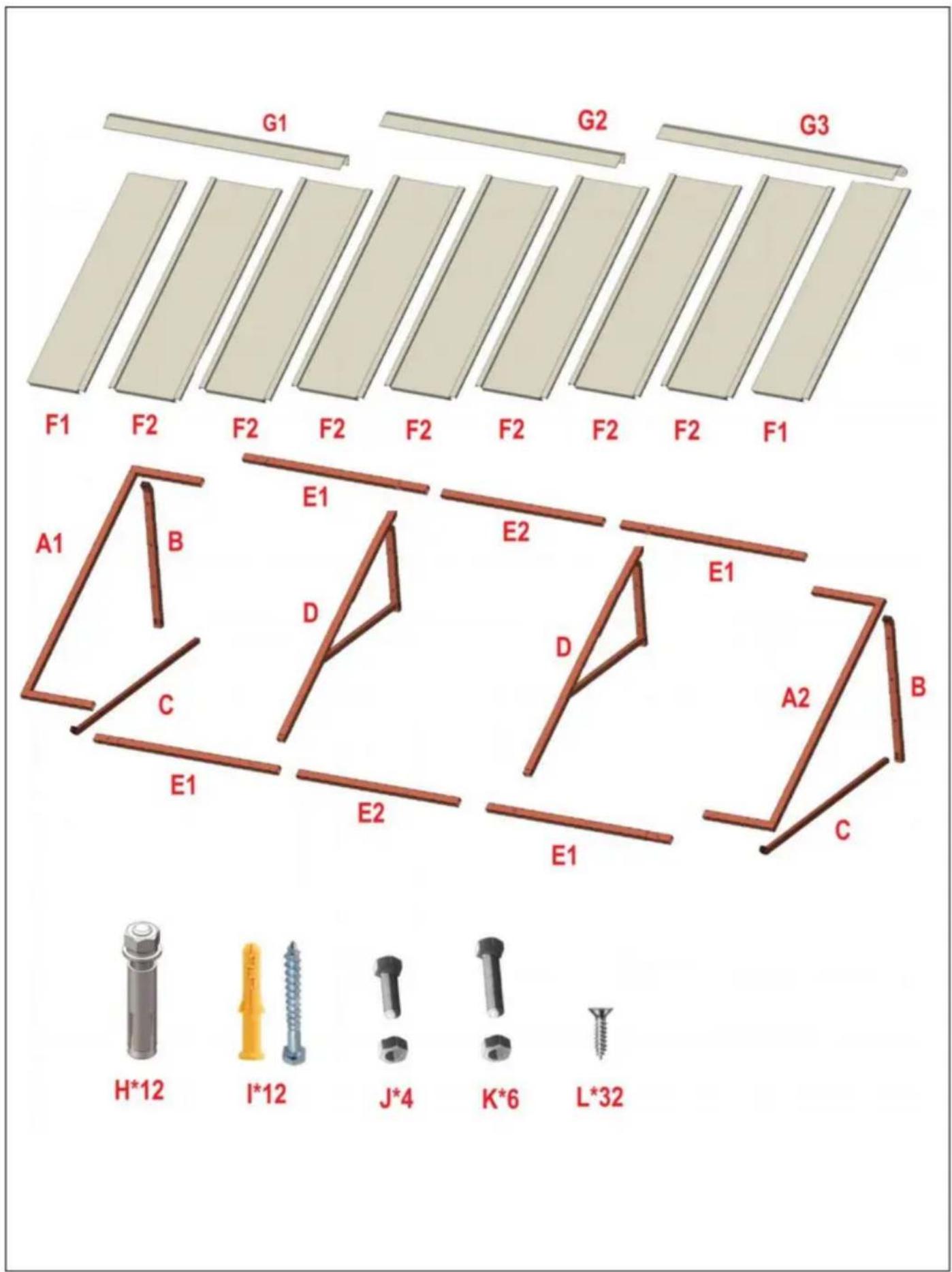

LISTA CZĘŚCI
| A1 | 1 | ![]() |
| A2 | 1 | ![]() |
| B | 2 | ![]() |
| C | 2 | ![]() |
| D | 2 | ![]() |
| E1 | 4 | ![]() |
| E2 | 2 | ![]() |
| F1 | 2 | ![]() |
| F2 | 7 | ![]() |
| G1 | 1 | ![]() |
| G2 | 1 | ![]() |
| G3 | 1 | ![]() |
| H | 12 | ![]() |
| I | 12 | ![]() |
| J | 4 | [Krótka śruba M8*25mm Długa śruba M8*40mm ![]() |
| K | 6 | |
| L | 32 | |
KROK MONTAŻU


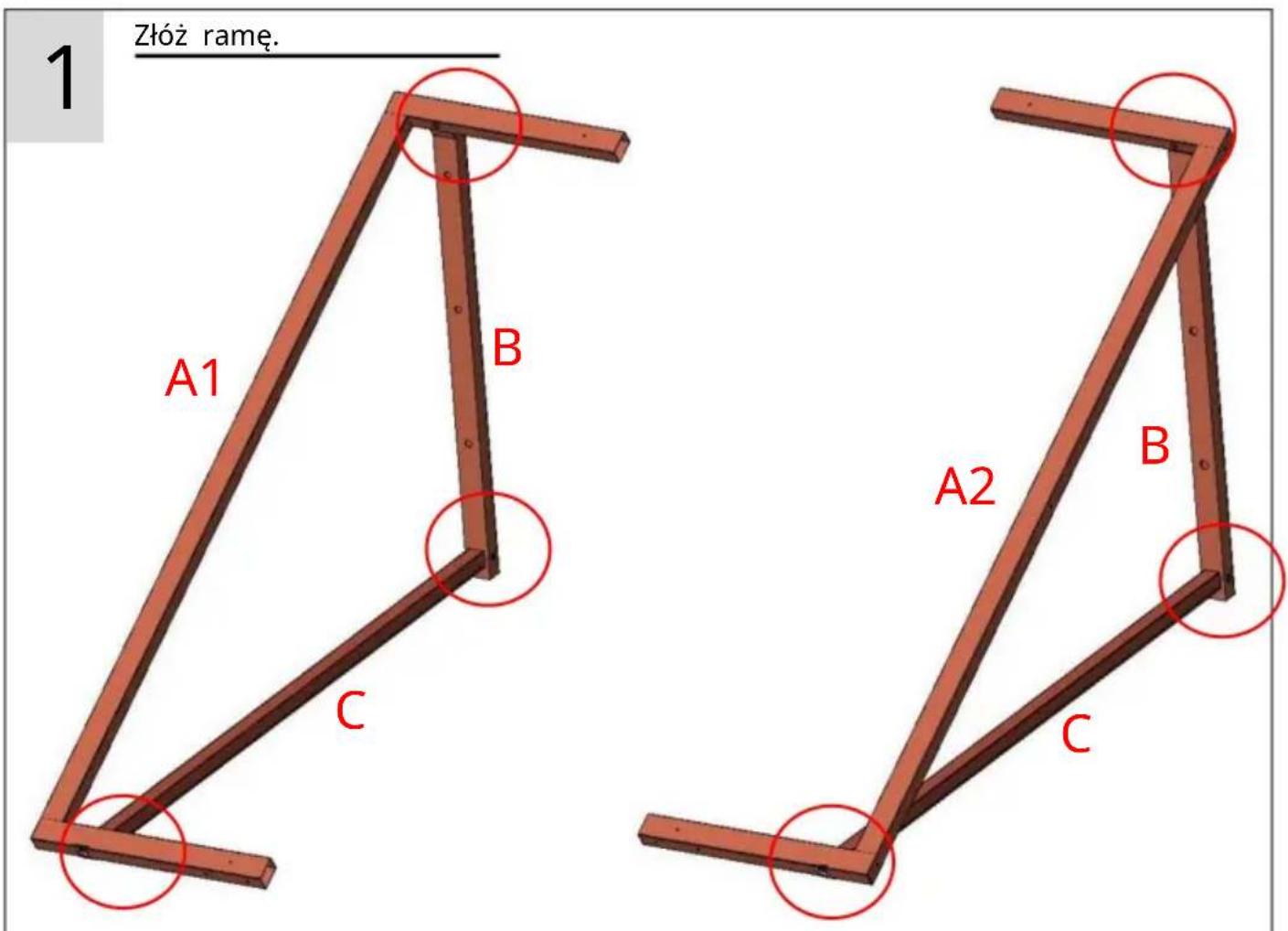

1 Zlóz ramę. A1 B C A2 B C

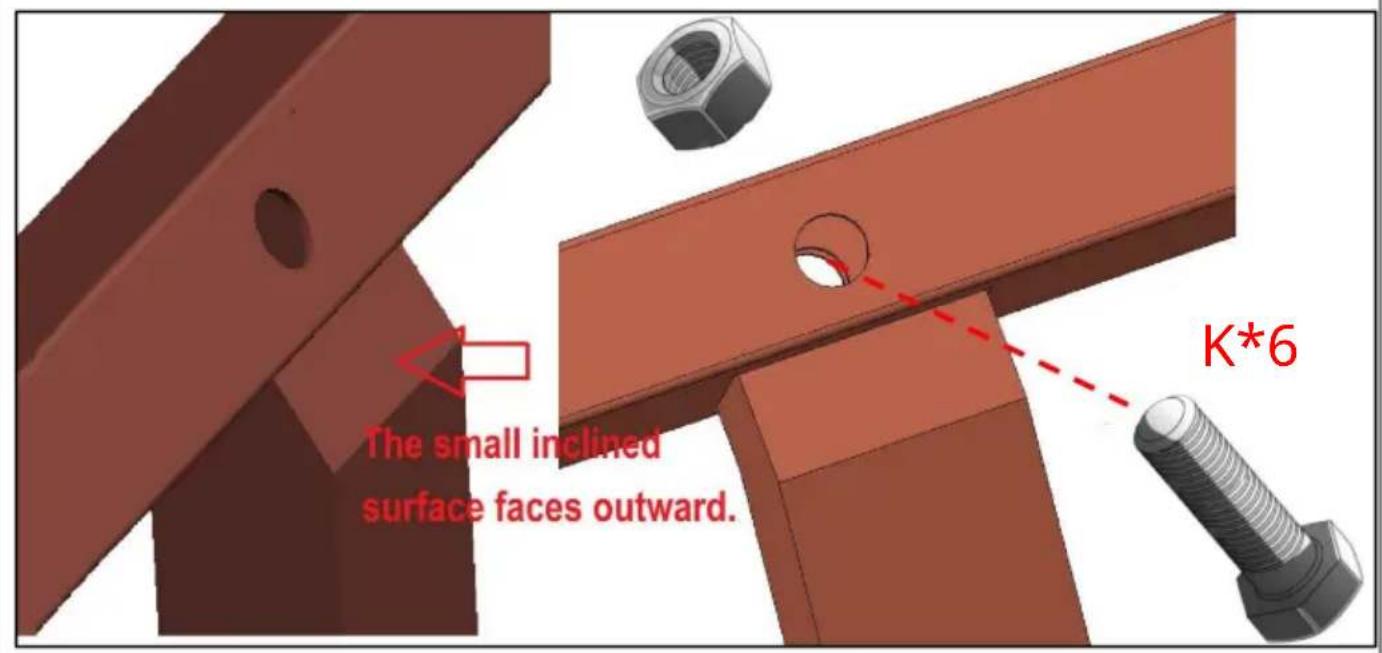

Za pomocą śrub (K*6) zmontuj statywy podporowe po obu stronach.


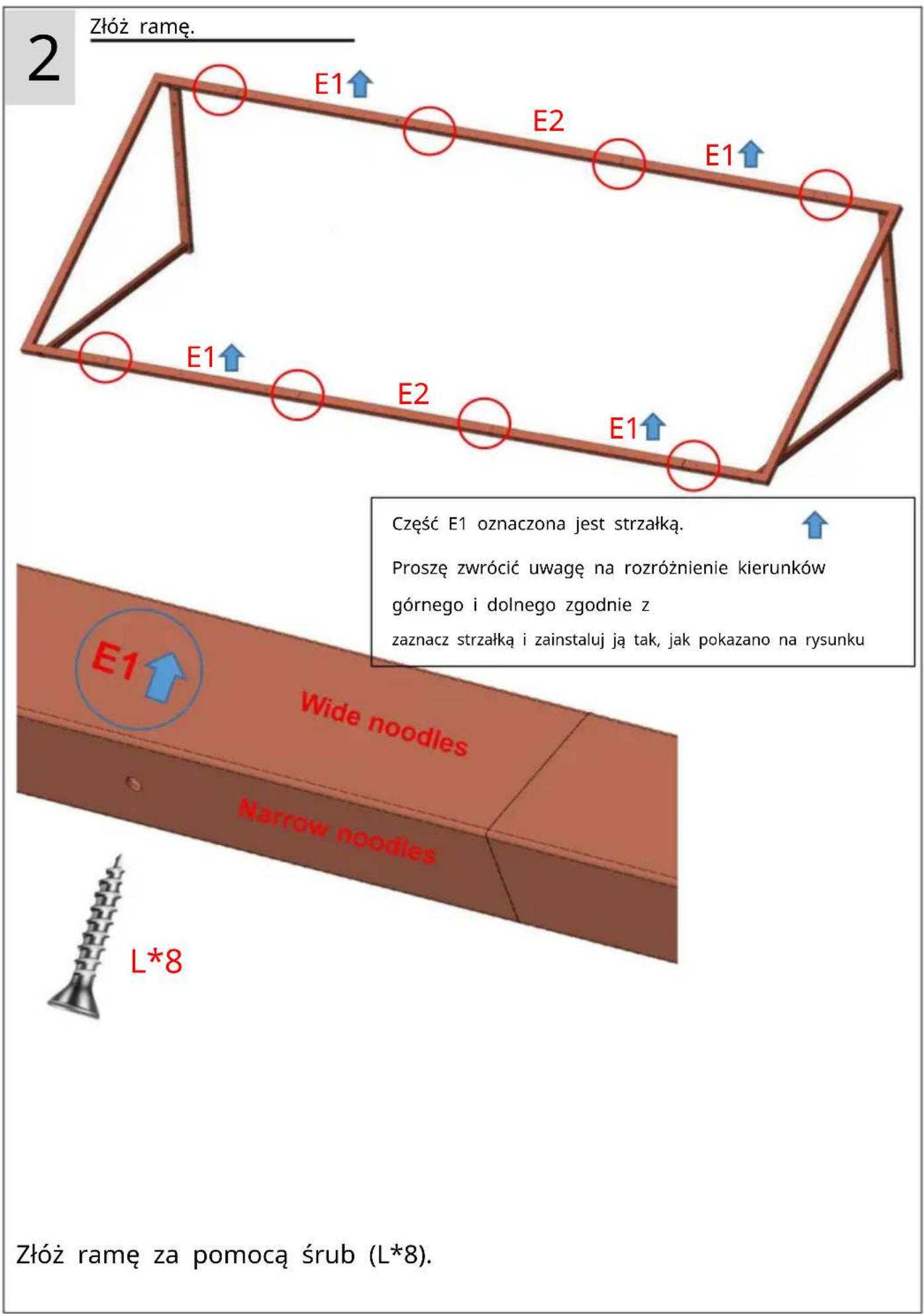

Zlóź ramę. 2 E1↑ E2 E1↑ E1↑ E2 E1↑ Część E1 oznaczona jest strzałką. Proszę zwrócić uwagę na rozróżnienie kierunków górnego i dolnego zgodnie z zaznacz strzałką i zainstaluj ją tak, jak pokazano na rysunku E1↑ Wide noodles Narrow noodles L*8 Zlóź ramę za pomocą śrub (L*8).3

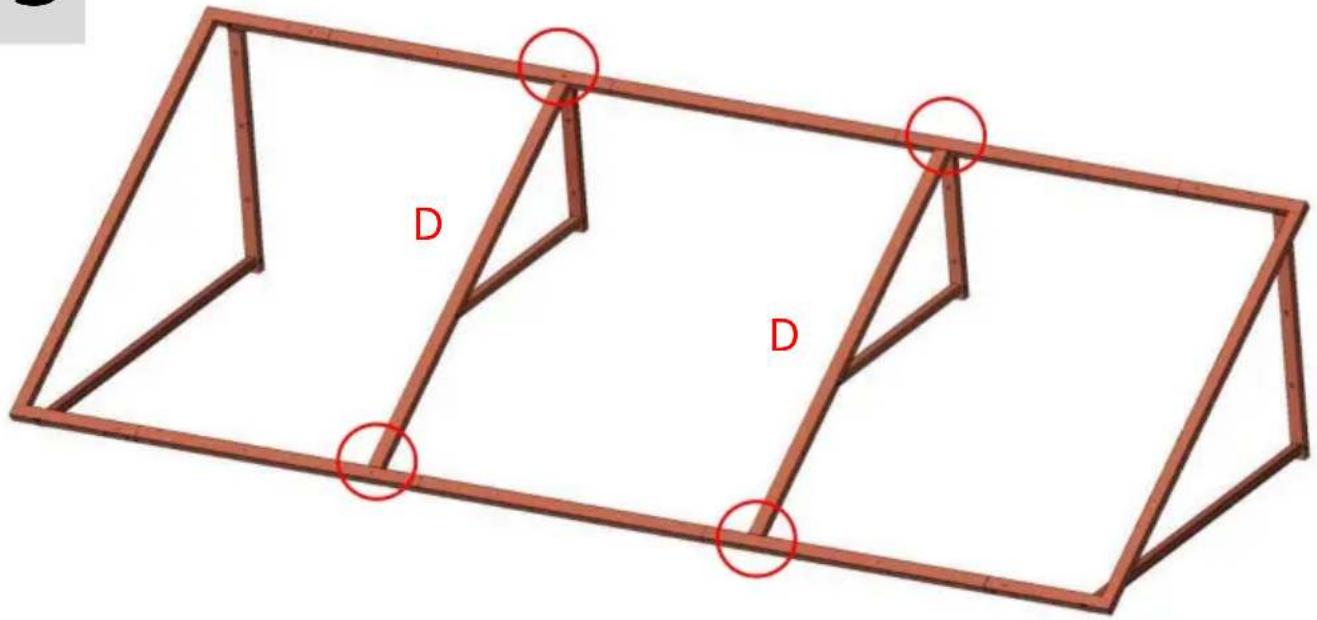

Złóż rame.


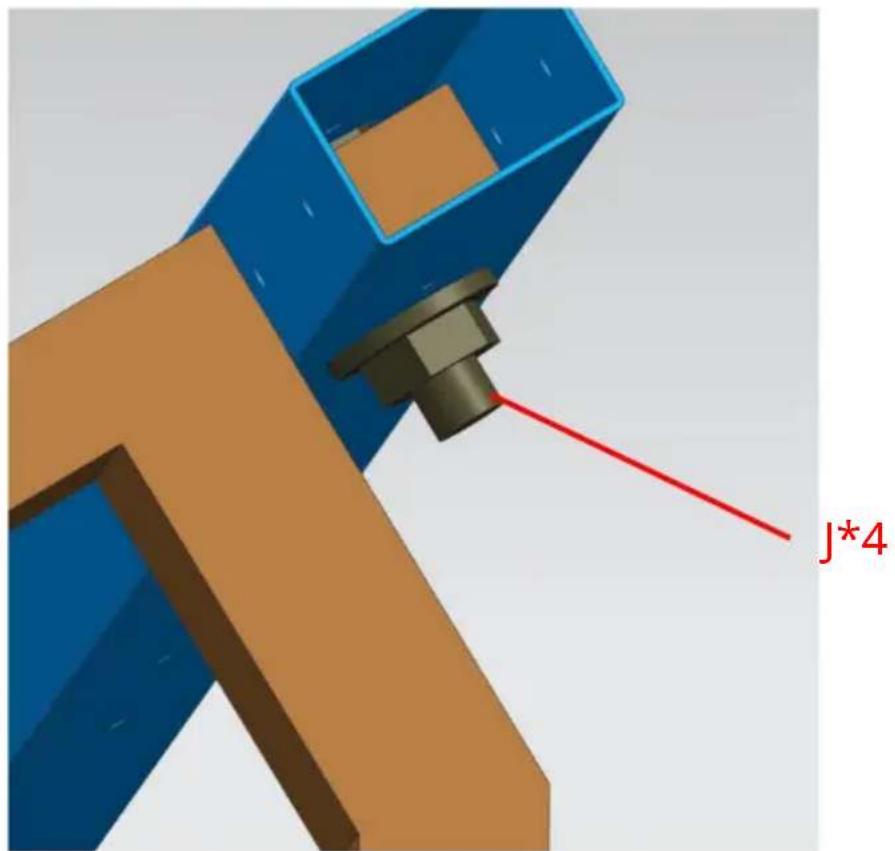

J*4Za pomocą śrub (J*4) zmontuj środkowy statyw podporowy.
4-1

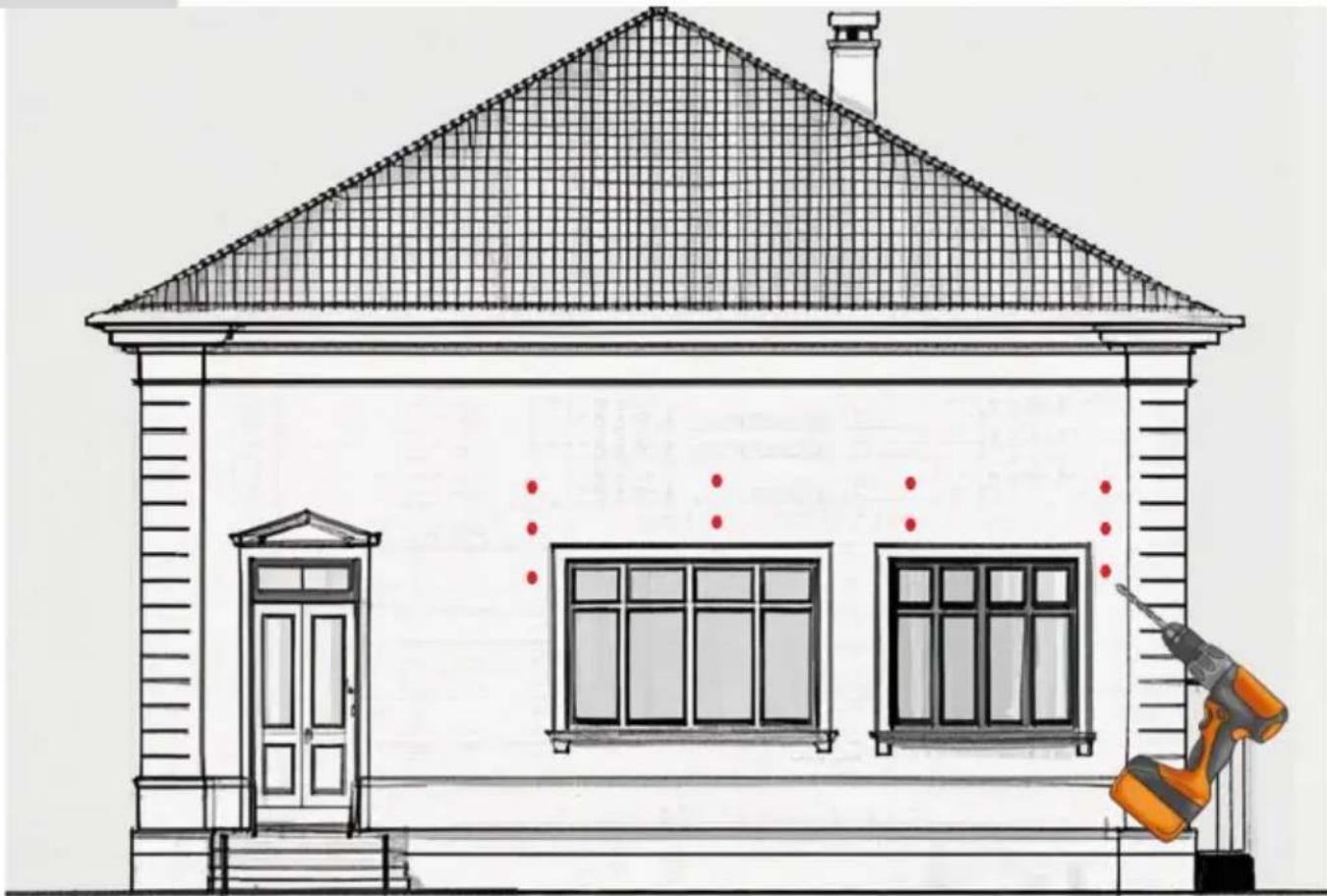

Zamontuj ramkę na ścianie.

Taśma miernicza do poziomicy kredowej/grafitowej drabinki schodkowej
- Rysunki instalacyjne znajdują się na następnej stronie.
- Zaznacz na swoim miejscu położenie otworów montażowych montaż powierzchni za pomocą kredy/grafitu. W razie potrzeby użyj poziomicy.
- Wywierć otwory pilotażowe na określonych znacznikach. Wybierz rozmiar wywiercić otwór zgodnie z następującymi różnymi typami ścian.
Plan 1 (odpowiedni do twardych ścian): Montaż za pomocą śrub rozporowych (H*10) przy użyciu wiertła o średnicy ∅12 mm.
Plan 2 (odpowiedni do ścian drewnianych): Montaż za pomocą gwoździ ściennych (I*10) przy użyciu wiertło o średnicy ∅6mm.

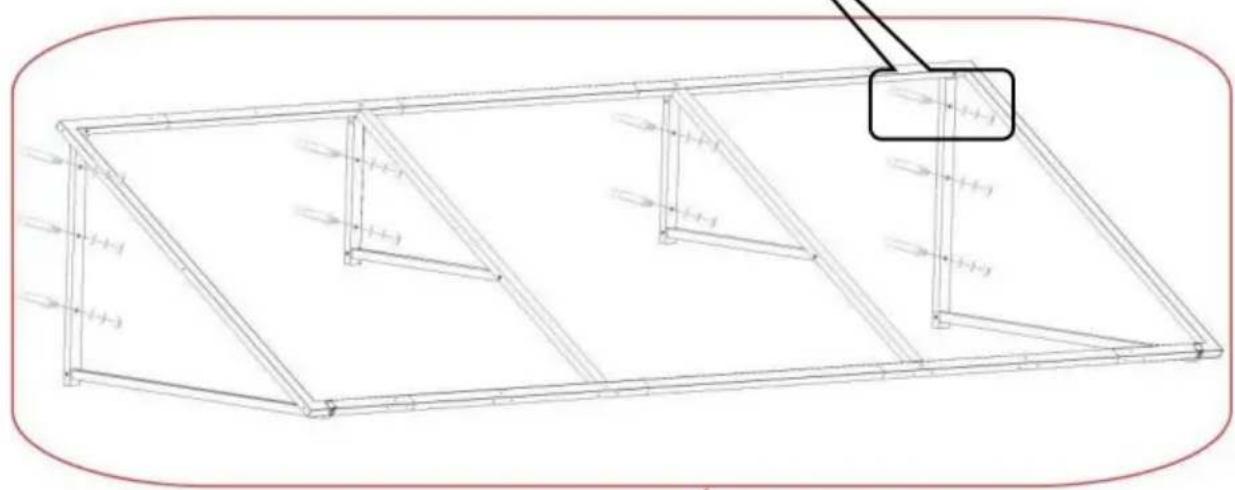

- Przymocuj całą zmontowaną ramę do ściany.
Uwaga: Sprawdź, czy rama jest solidnie zamontowana na ścianie. zapobiec jego odpadnięciu na późniejszym etapie.
4-2
Rysunki instalacyjne.


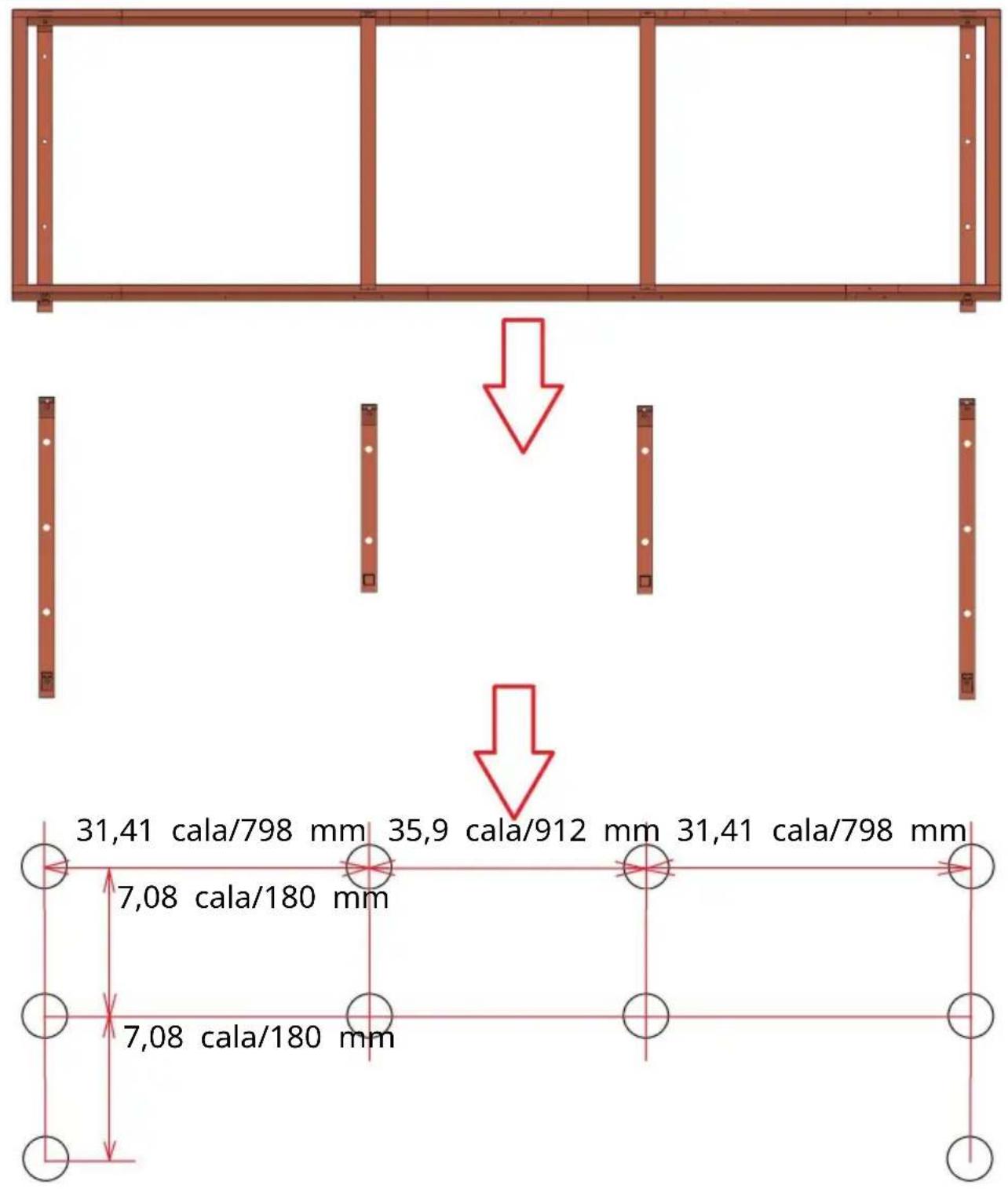

31,41 cala/798 mm 35,9 cala/912 mm 31,41 cala/798 mm 7,08 cala/180 mm 7,08 cala/180 mmZaznacz na ścianie 10 punktów na otwory montażowe zgodnie z rysunkiem, a następnie wywierć 10 otworów.
4-3
Rysunki instalacyjne.


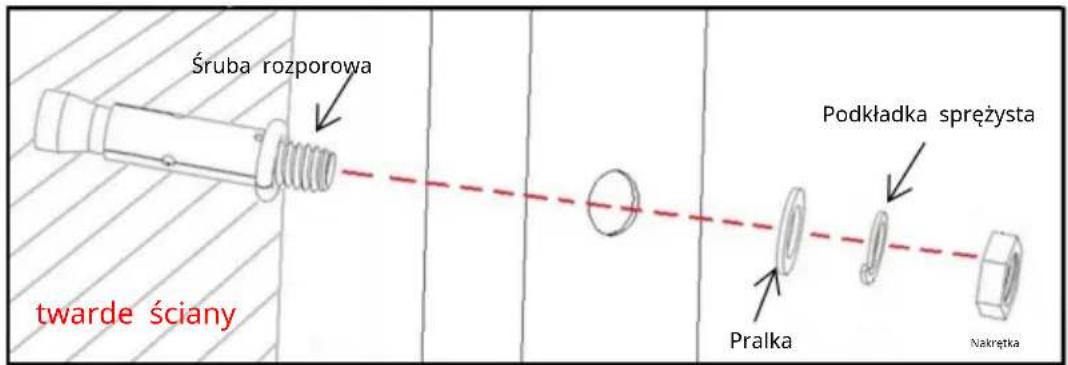

Śruba rozporowa twarde ściany Podkładka sprężysta Pralka Nakrętka


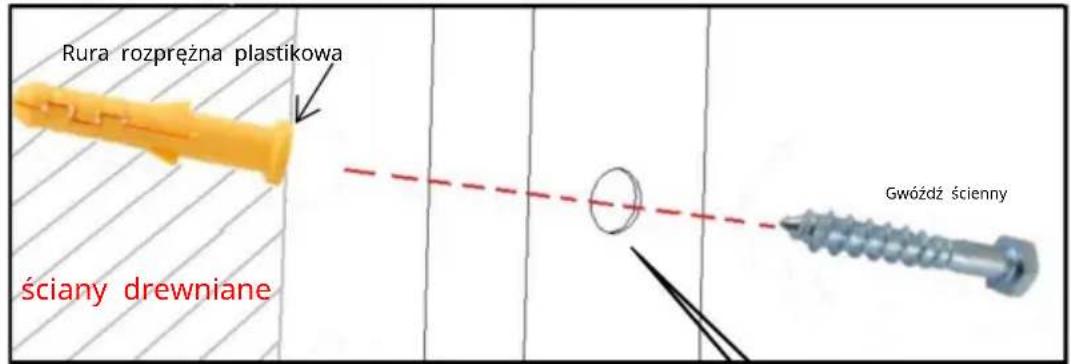

Rura rozprężna plastikowa ściany drewniane Gwóźdź ścienny
Montaż płytek metalowych.

UWAGA: Po zamontowaniu ramy na ścianie należy zamontować płytki metalowe kawałek po kawałku.

- Przymocuj półkę do ściany.

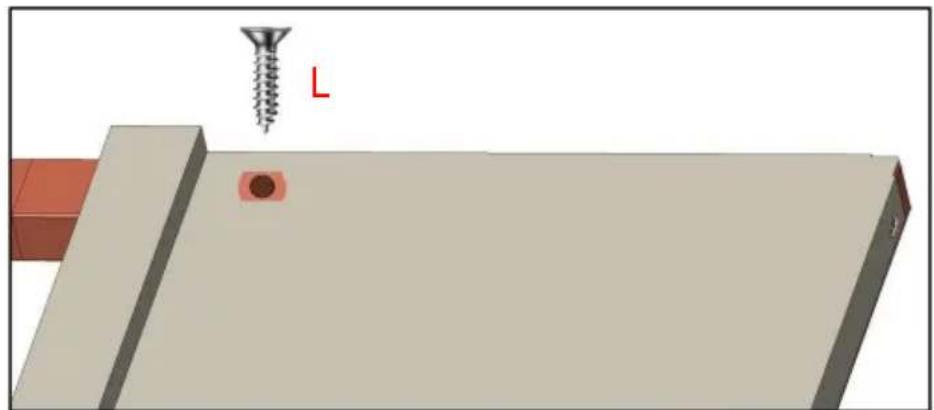

- Rozpocznij instalację pierwszych metalowych płytek F1 i F2 od prawej strony produktu. Pozwól, aby F1 zachodziła na F2, a następnie przymocuj F1 śrubami (L*5).
6
Montaż płytek metalowych.

Zamontuj płytki metalowe (F2) kolejno od prawej strony produktu i przymocuj je śrubami (L*14).


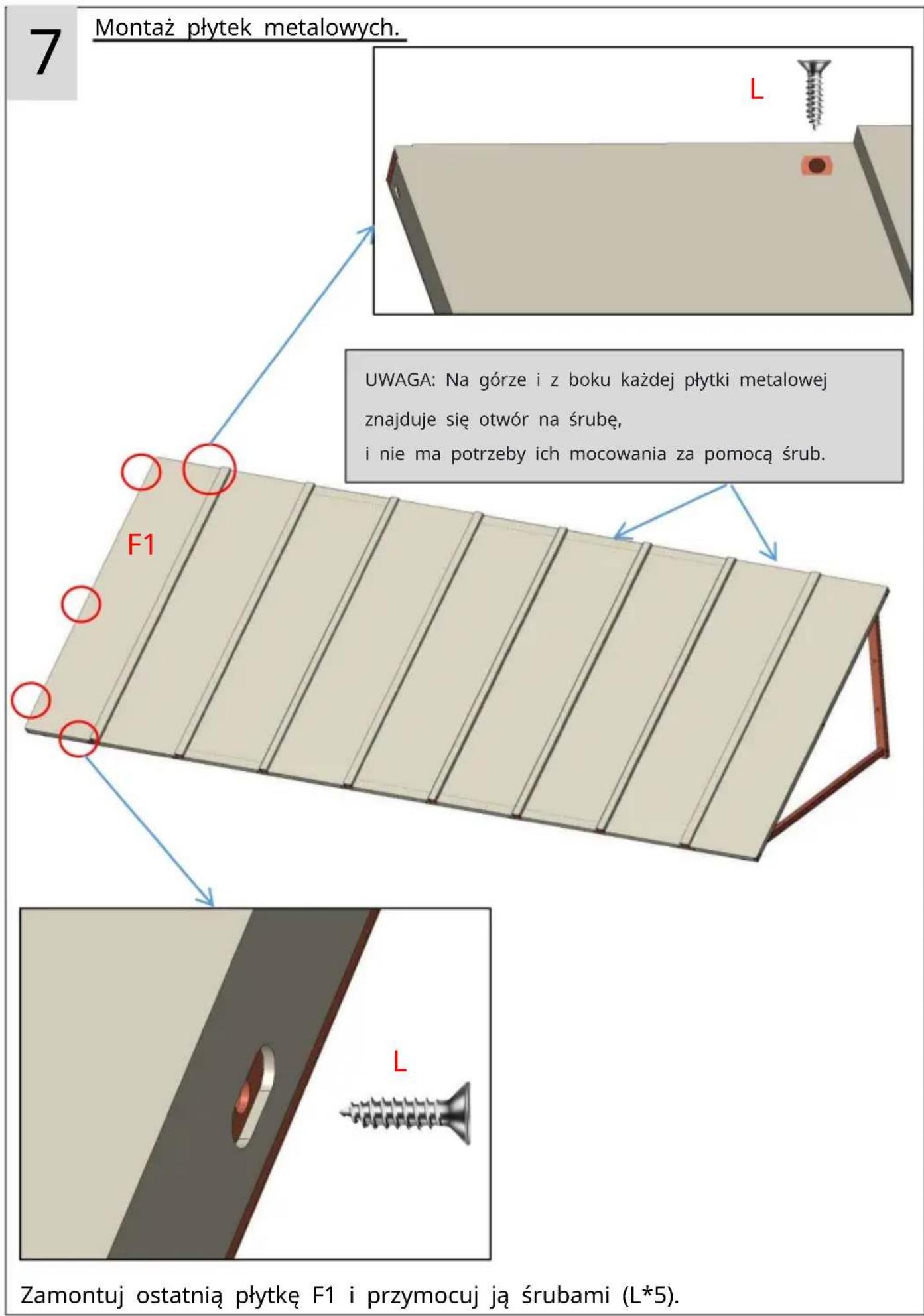

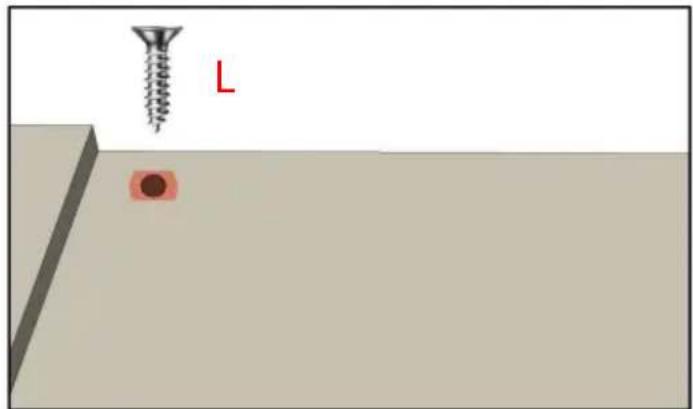

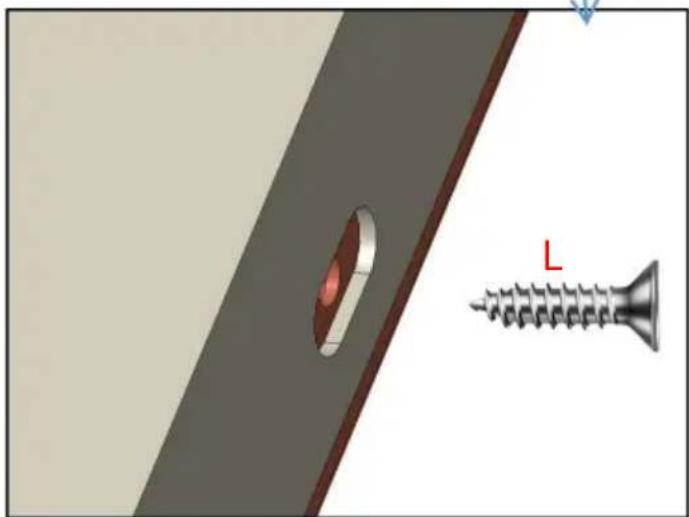

7 Montaż płytek metalowych. L UWAGA: Na górze i z boku każdej płytki metalowej znajduje się otwór na śrubę, i nie ma potrzeby ich mocowania za pomocą śrub. F1 L Zamontuj ostatnią płytkę F1 i przymocuj ją śrubami (L*5).8
Zamocuj płyty metalowe.


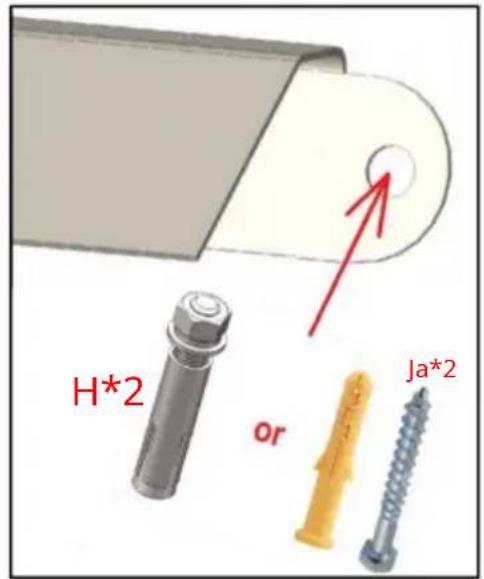

H*2 or Ja*2


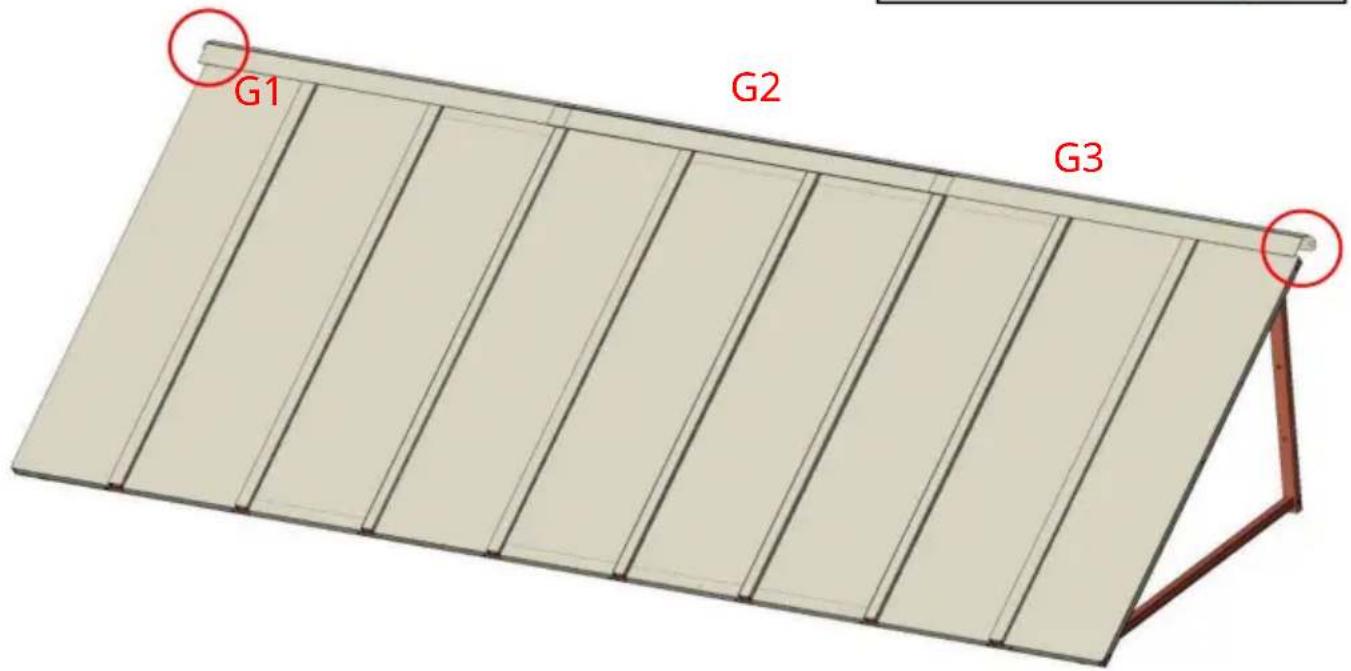

G1 G2 G3Przymocuj płyty metalowe G1 i G3 za pomocą śrub (H lub I).
Plan 1 (odpowiedni do twardych ścian): Montaż za pomocą śrub rozporowych (H*2) przy użyciu wiertła o średnicy ∅12 mm.
Plan 2 (odpowiedni do ścian drewnianych): Montaż za pomocą gwoździ ściennych (I*2) przy użyciu wiertło o średnicy ∅6mm.
Następnie umieść G2 pomiędzy G1 i G3. Uwaga: G2 nie musi być stałe ze śrubami.
Płyty metalowe (G1 G2 G3): Wysokość markizy nie jest brana pod uwagę Pod uwagę brane są płyty metalowe. Płyty metalowe można montować na dowolnej odległości ponad solidną ramą markizy.
PARAMETR PRODUKTU
| Model | CGW-104 CALE |
| ŻelazoTworzywo | |
| Kolor | Czarny |
| Obszar zacienienia | 104*36 cali (264**91 cm) |
| Maksymalna odpowiednia szerokość dla drzwi/okna | 89,8 cala/228 cm |

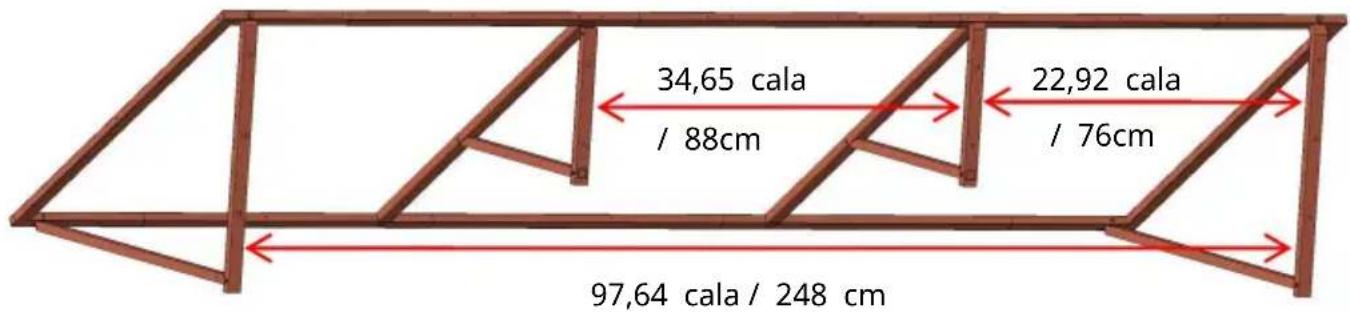

other
| Segment | Cala / (cm) | |---------|-------------| | Top Left | 34,65 | | Top Right | 22,92 | | Bottom Left | 97,64 | | Bottom Right | 248 |


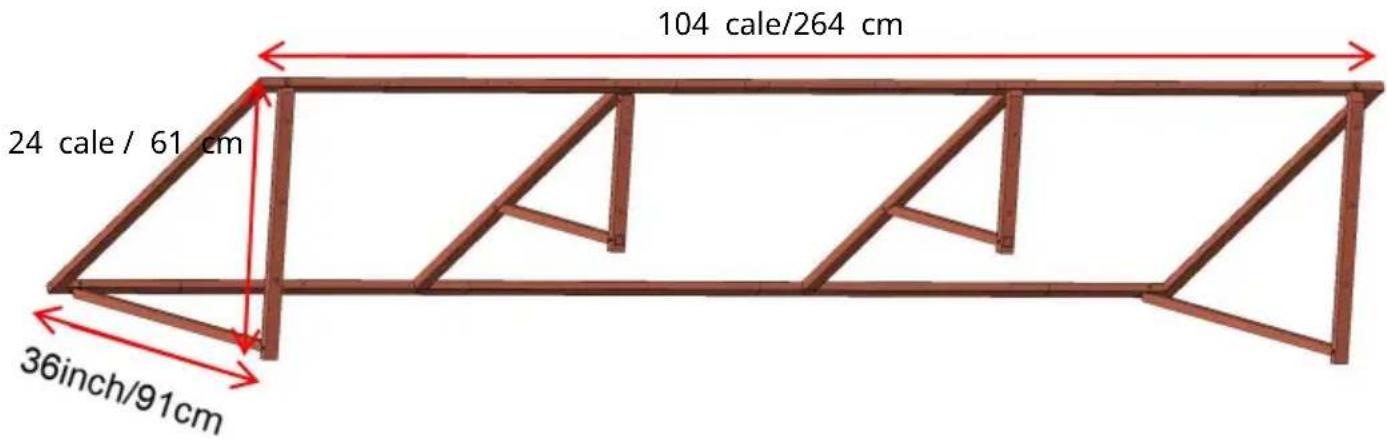

104 cale/264 cm 24 cale / 61 cm 36inch/91cmObciążenia śniegiem
Zadaszenia drzwi aluminiowych są produkowane
z najwyższej jakości dostępnych komponentów
na rynku dzisiaj. Są zaprojektowane, aby
wytrzymać normalne warunki atmosferyczne, w tym
deszcz, śnieg z deszczem, śnieg i wiatr. Jednak są
nie jest przeznaczony do wytrzymywania wiatru o prędkości przekraczającej 30
mil na godzinę, obciążenie śniegiem powyżej 12
cali ciężkiego, mokrego śniegu lub 24 cali lekkiego śniegu
śniegu. Ponadto nie są w stanie wytrzymać
siła uderzenia śniegu i lodu spadającego z
górny dach lub spiętrzanie. Ten produkt dostarczy
doskonała wydajność, o ile jest zainstalowany
prawidłowo i zgodnie z przeznaczeniem -
granice nośności.
Prosimy o bezzwłoczne usuwanie śniegu w trakcie użytkowania.
