CGW-44INCH - Roleta zewnętrzna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Markiza zewnętrzna
Marka	Vevor
Model	CGW-44INCH
Materiał	Żelazo
Kolor	Czarny
Strefa zacienienia	112,5 x 61 cm (44 x 24 cale)
Szerokość drzwi/okna kompatybilna	Do 80 cm (31,5 cala)
Wymiary markizy	112,5 cm (szer.) x 61 cm (wys.)
Typ montażu	Montaż ścienny
Główne komponenty	Statywy wsporcze, rama, płytki metalowe, blachy metalowe
Bezpieczeństwo (montaż)	Nosić zatwierdzone okulary i rękawice; nie siadać ani nie stać
Środki ostrożności podczas użytkowania	Nie przekraczać prędkości wiatru 30 mph; maksymalnie 12 cali ciężkiego śniegu lub 24 cale lekkiego śniegu
Konserwacja	Regularnie usuwać śnieg; sprawdzać przed każdym użyciem
Części zamienne	Zapasowe śruby dostępne
Gwarancja	Certyfikat elektroniczny na www.vevor.com/support
Producent	Shanghai Muxin Muye Youxian Gongsi
Importer (UE)	E-CrossStuGmbH

Często zadawane pytania - CGW-44INCH Vevor

Jak zmontować markizę zewnętrzną Vevor CGW-44INCH?

Postępuj zgodnie z instrukcją: najpierw zmontuj podpory trójnożne po obu stronach za pomocą śrub J (6 sztuk), następnie zmontuj ramę za pomocą śrub K (4 sztuki). Przymocuj ramę do ściany, wiercąc otwory wstępne w zależności od typu ściany (twarda lub drewniana) i użyj dostarczonych śrub rozporowych lub kołków. Na koniec zamontuj płytki metalowe pojedynczo, mocując je śrubami K.

Jakie środki ostrożności należy zachować?

Nosić zatwierdzone okulary ochronne ANSI i wytrzymałe rękawice robocze podczas montażu. Utrzymywać miejsce pracy w czystości i dobrym oświetleniu, odsunąć osoby postronne. Nie pracować w stanie zmęczenia lub pod wpływem substancji. Nie siadać ani nie stać na markizie. Sprawdzać urządzenie przed każdym użyciem, nie używać, jeśli elementy są poluzowane lub uszkodzone.

Jaka jest powierzchnia zacienienia markizy?

Powierzchnia zacienienia wynosi 44 x 24 cale, czyli około 112,5 x 61 cm.

Jak przymocować markizę do ściany w zależności od jej typu?

W przypadku ściany twardej (beton, cegła) użyj śrub rozporowych H z wiertłem ∅12 mm. W przypadku ściany drewnianej użyj kołków ściennych I z wiertłem ∅6 mm. Zaznacz 6 pozycji otworów zgodnie ze schematem, wywierć, a następnie przymocuj ramę.

Jakie są ograniczenia dotyczące obciążenia śniegiem i wiatrem?

Markiza nie jest przeznaczona do wiatrów przekraczających 30 mil na godzinę. W przypadku śniegu nie przekraczać 12 cali ciężkiego, mokrego śniegu ani 24 cali lekkiego śniegu. Usuń śnieg szybko, aby uniknąć przeciążenia.

Gdzie znaleźć części zamienne lub dokumentację?

Części zamienne, takie jak śruby, są dostępne. W celu uzyskania pomocy technicznej lub certyfikatu gwarancyjnego odwiedź www.vevor.com/support. Pełna instrukcja może być pobrana bezpłatnie w formacie PDF ze strony notice-facile.com.

Ile osób potrzeba do montażu?

Instrukcja nie podaje dokładnej liczby, ale zaleca się co najmniej dwie osoby do bezpiecznego manipulowania ramą i płytkami metalowymi. Zawsze przestrzegaj instrukcji bezpieczeństwa.

Czy można używać markizy przy silnym wietrze?

Nie, markiza nie jest przeznaczona do wiatrów przekraczających 30 mph. W przypadku silnego wiatru zaleca się złożenie lub demontaż markizy, aby uniknąć uszkodzeń lub obrażeń.

Jak czyścić i konserwować markizę?

Regularnie sprawdzaj stan mocowań i płytek metalowych. Szybko usuwaj nagromadzony śnieg. Czyść miękką ściereczką i wodą z mydłem w razie potrzeby. Nie używaj ściernych środków czyszczących, które mogą uszkodzić farbę.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować poziomicy, miarki taśmowej, kredy lub grafitu do oznaczania, drabiny, wiertarki z odpowiednimi wiertłami (∅12 mm do twardej ściany, ∅6 mm do drewnianej), oraz kluczy lub śrubokrętów do dokręcania śrub.

INSTRUKCJA OBSŁUGI CGW-44INCH Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Noś okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawice robocze podczas montażu.
3. Utrzymuj miejsce montażu w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przystępuj do montażu, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego.
7. Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która będzie bezpiecznie podtrzymywać markizę drzwi metalowych.
8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

Stosuj środki ostrożności

1. NIE SIADAJ ANI NIE STAWAJ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani przebywać w jego pobliżu.
3. Nie przekraczać określonego limitu obciążenia.
4. Używać wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni załadowaną markizę drzwiową metalową.
5. Używać wyłącznie zgodnie z przeznaczeniem.
6. Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.
7. Dostępne są części zamienne, np. śruby.

ZAPISZ TE INSTRUKCJE

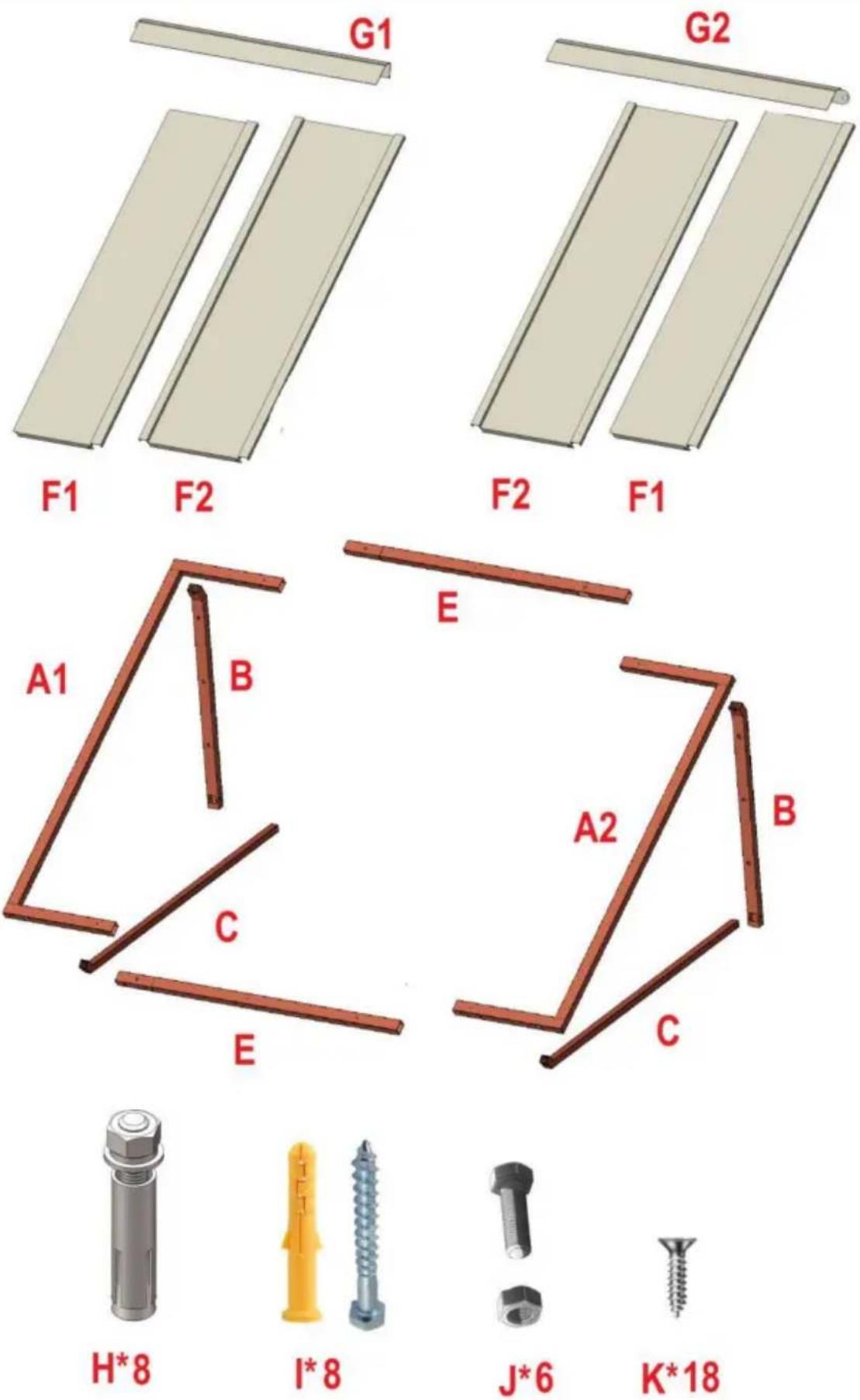

LISTA CZĘŚCI

Numer seryjny Ilość		Część zdjęcia
A1	1
A2	1
B	2
C	2
mi	2
F1	2
F2	2
G1	1
G2	1
H	8
I	8
J	6
K	18

KROK MONTAŻU

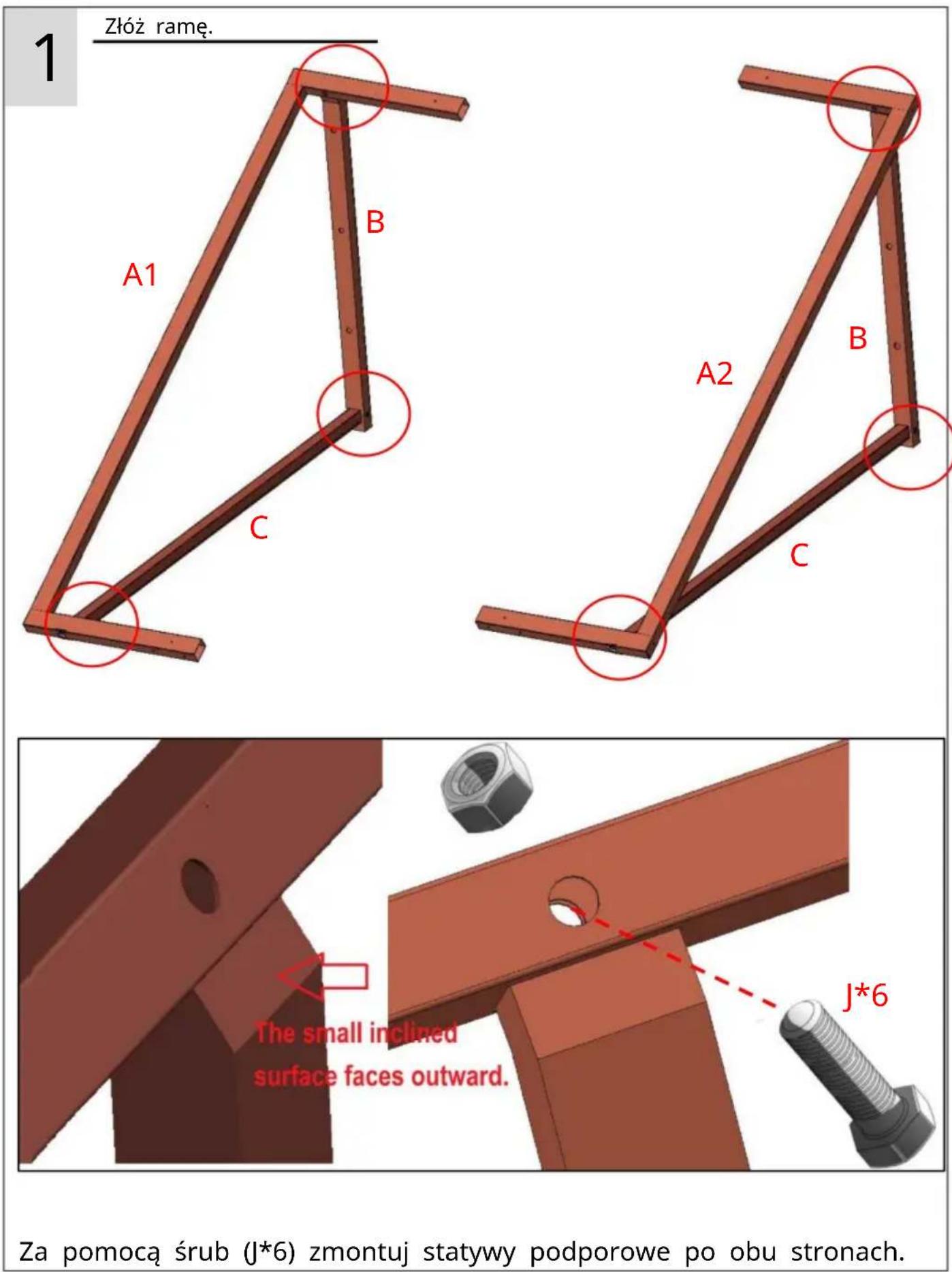

Za pomocą śrub (J*6) zmontuj statywy podporowe po obu stronach.

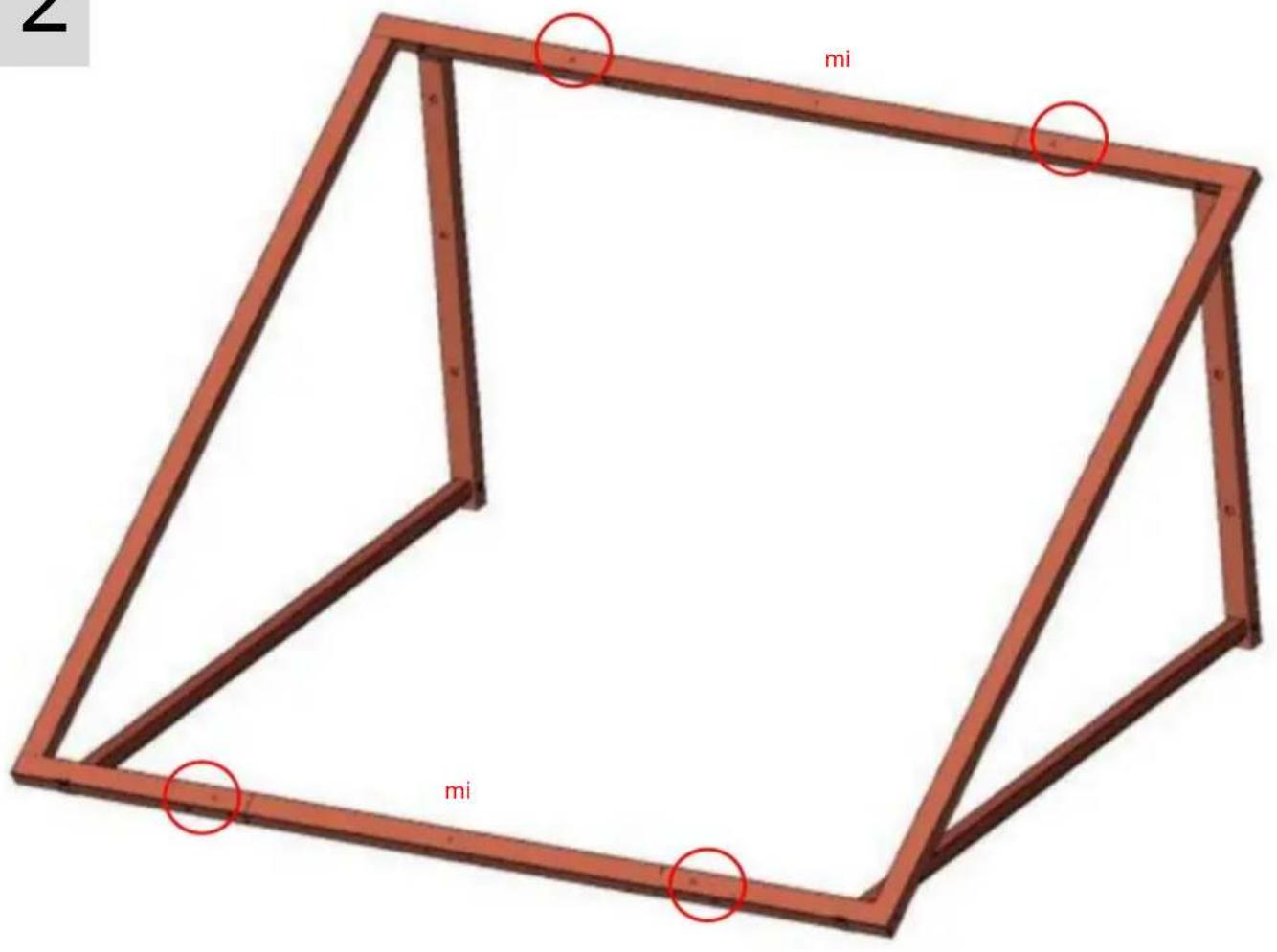

2 Złóż ramę.

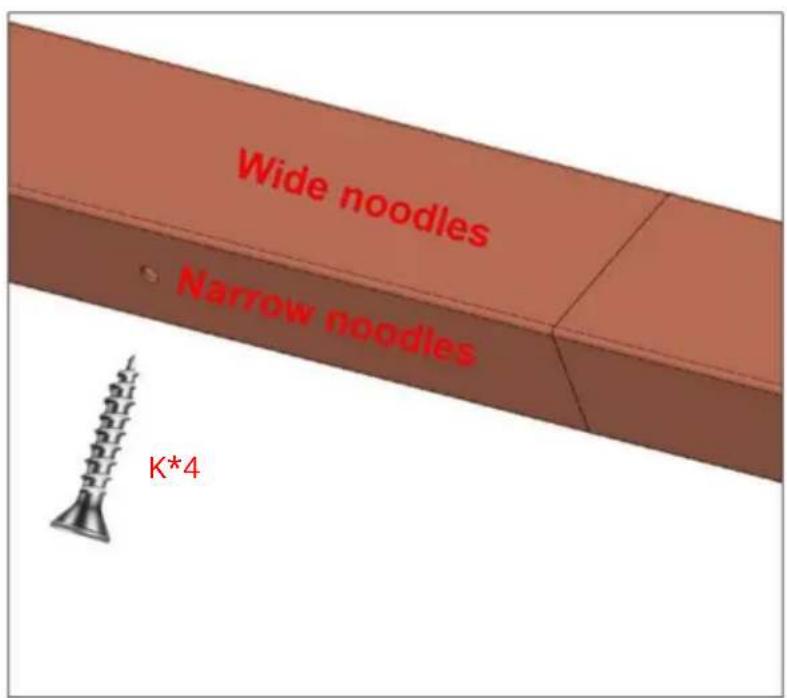

Złóż ramę za pomocą śrub (K*4).

3-1

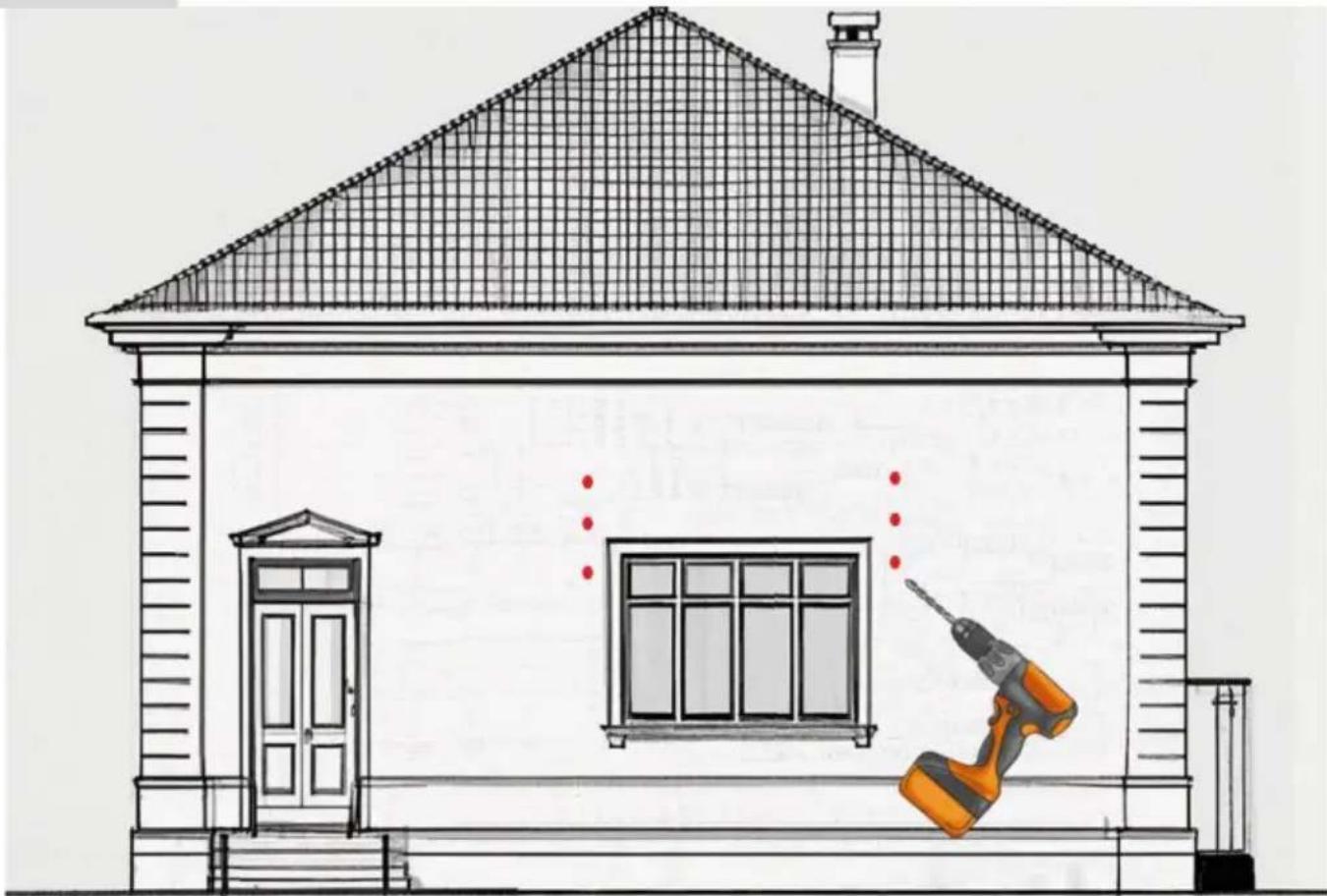

Zamontuj ramkę na ścianie.

Taśma miernicza do poziomicy kredowej/grafitowej drabinki schodkowej

1. Rysunki instalacyjne znajdują się na następnej stronie.
2. Zaznacz na swoim miejscu położenie otworów montażowych montaż powierzchni za pomocą kredy/grafitu. W razie potrzeby użyj poziomicy.
3. Wywierć otwory pilotażowe na określonych znacznikach. Wybierz rozmiar wywiercić otwór zgodnie z następującymi różnymi typami ścian.

Plan 1 (odpowiedni do twardych ścian): Montaż za pomocą śrub rozporowych (H*6) przy użyciu wiertła o średnicy ∅12 mm.

Plan 2 (odpowiedni do ścian drewnianych): Montaż za pomocą gwoździ ściennych (I*6) przy użyciu wiertło o średnicy ∅6mm.

1. Przymocuj całą zmontowaną ramę do ściany.

Uwaga: Sprawdź, czy rama jest solidnie zamontowana na ścianie. zapobiec jego odpadnięciu na późniejszym etapie.

3-2

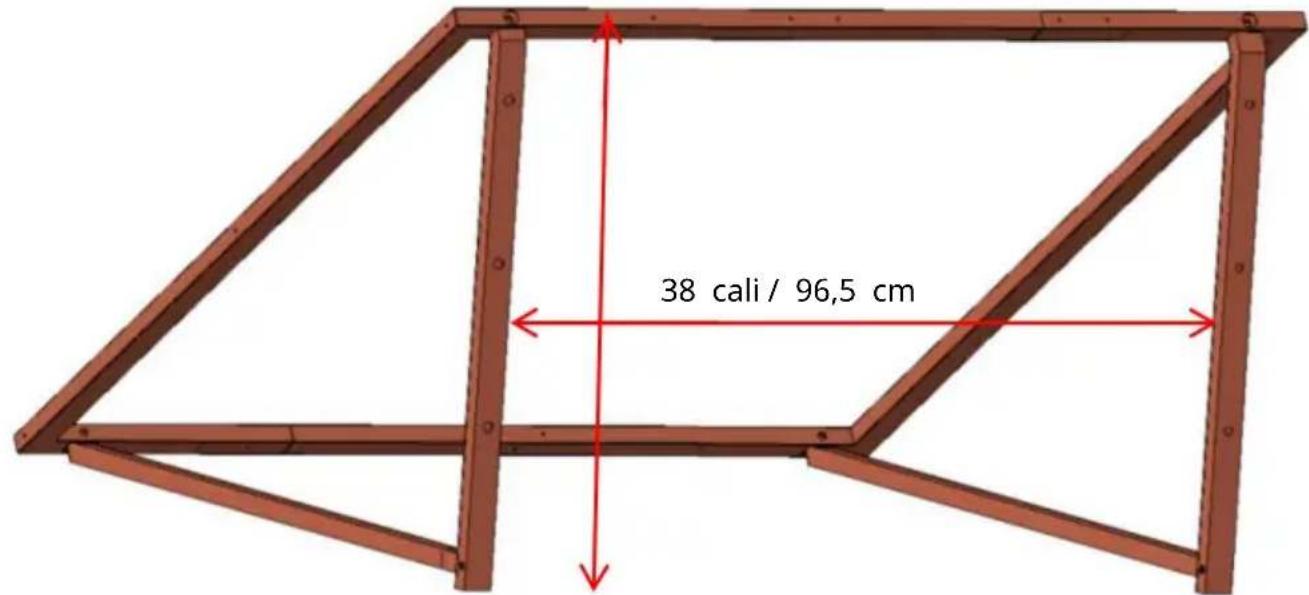

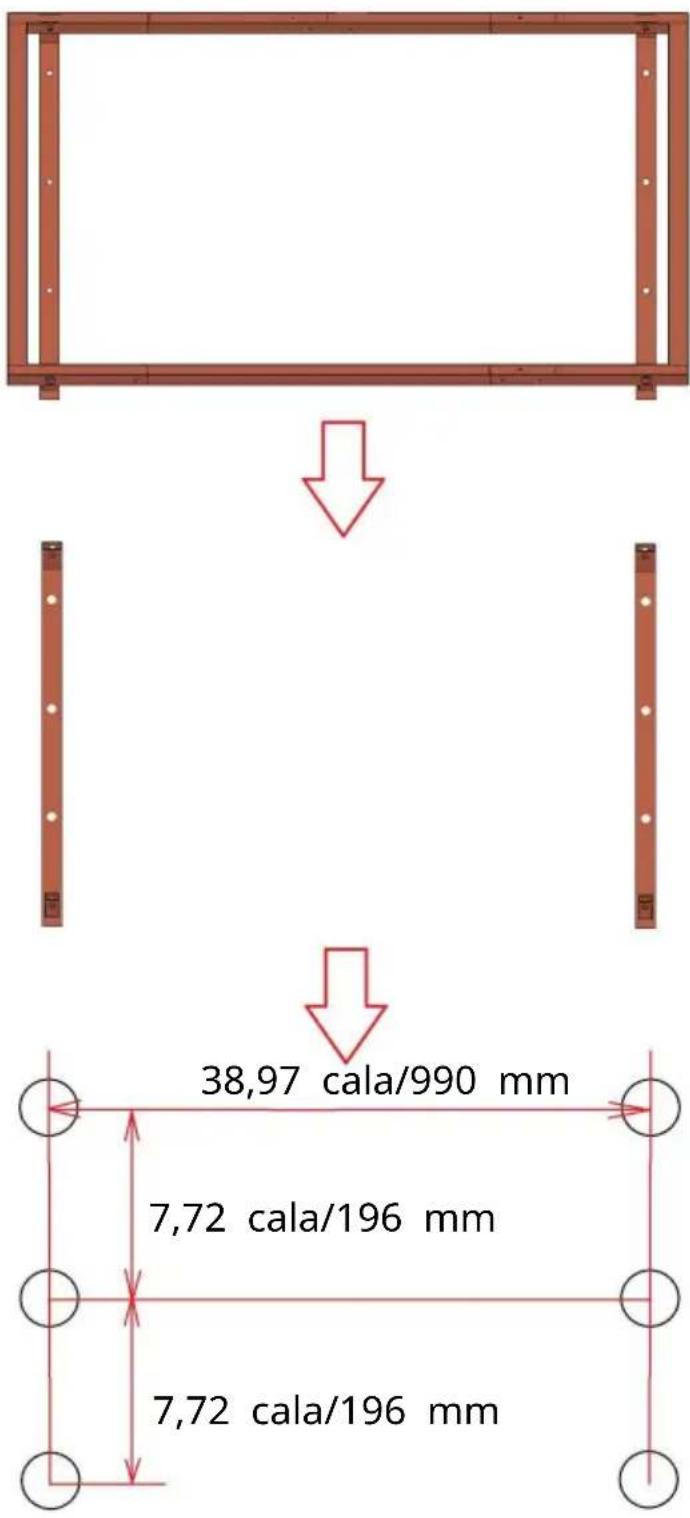

Rysunki instalacyjne.

Zaznacz na ścianie 6 punktów na otwory montażowe zgodnie z rysunkiem, a następnie wywierć 6 otworów.

4

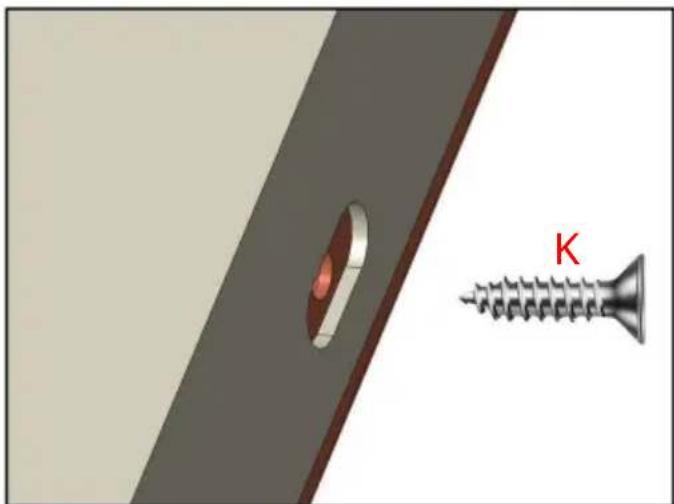

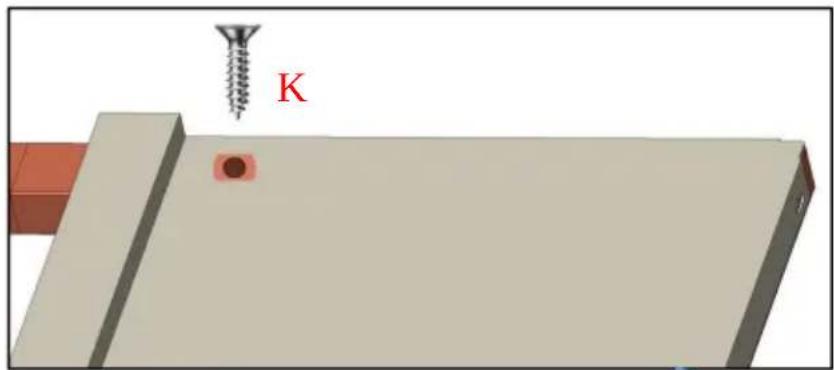

Montaż płytek metalowych.

UWAGA: Po zamontowaniu ramy na ścianie należy zamontować płytki metalowe kawałek po kawałku.

1. Przymocuj półkę do ściany.

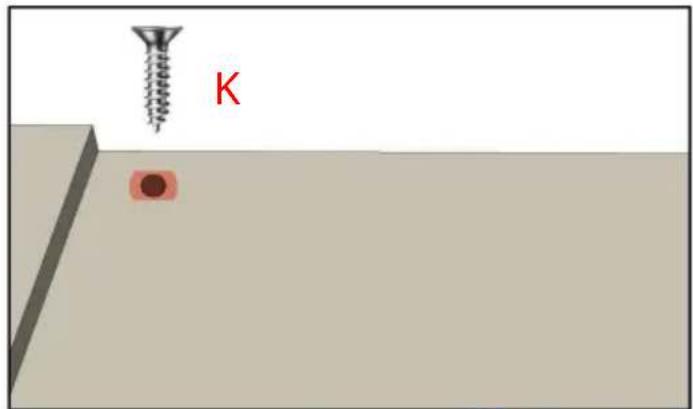

2. Rozpocznij instalację pierwszych płytek metalowych F1 i F2 od prawej strony produktu. Pozwól F1 nachodzić na F2, a następnie przymocuj F1 śrubami (K*5).

5 Montaż płytek metalowych.

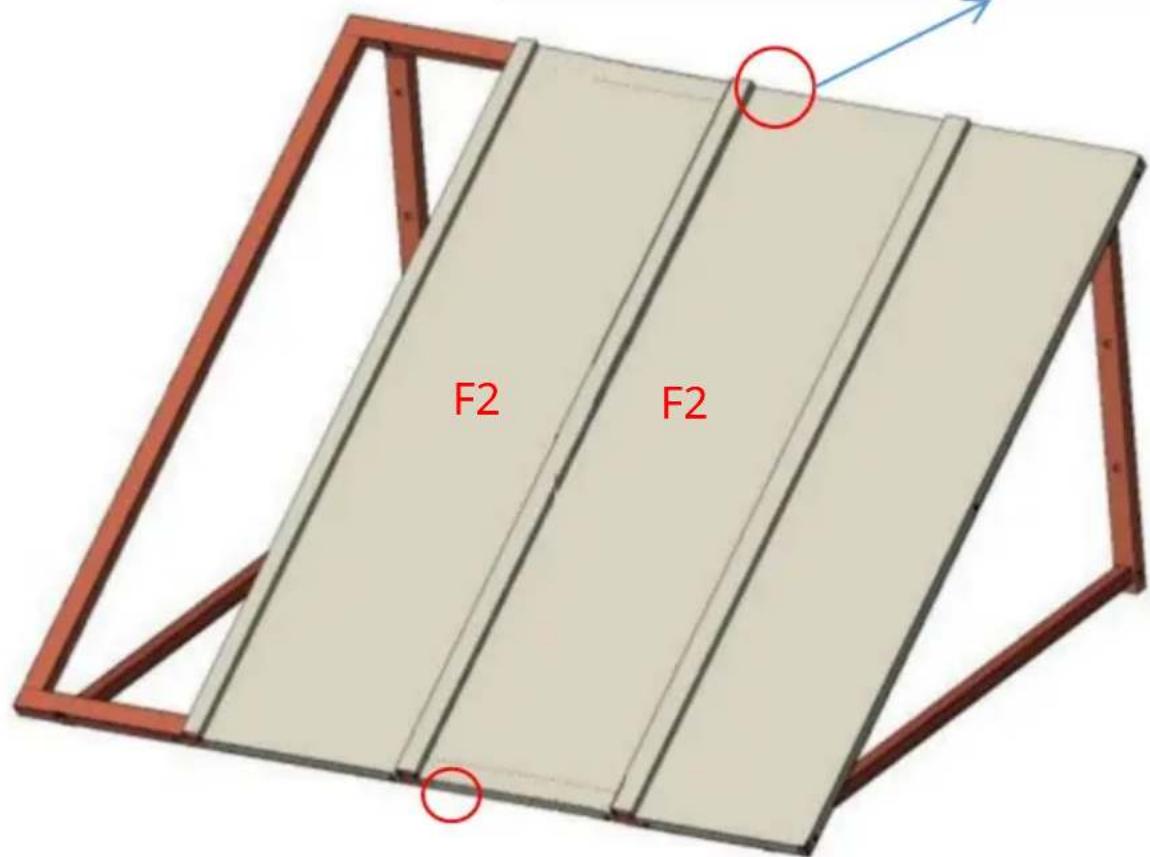

Zamontuj płytki metalowe (F2) kolejno od prawej strony produktu i przymocuj je śrubami (K*4).

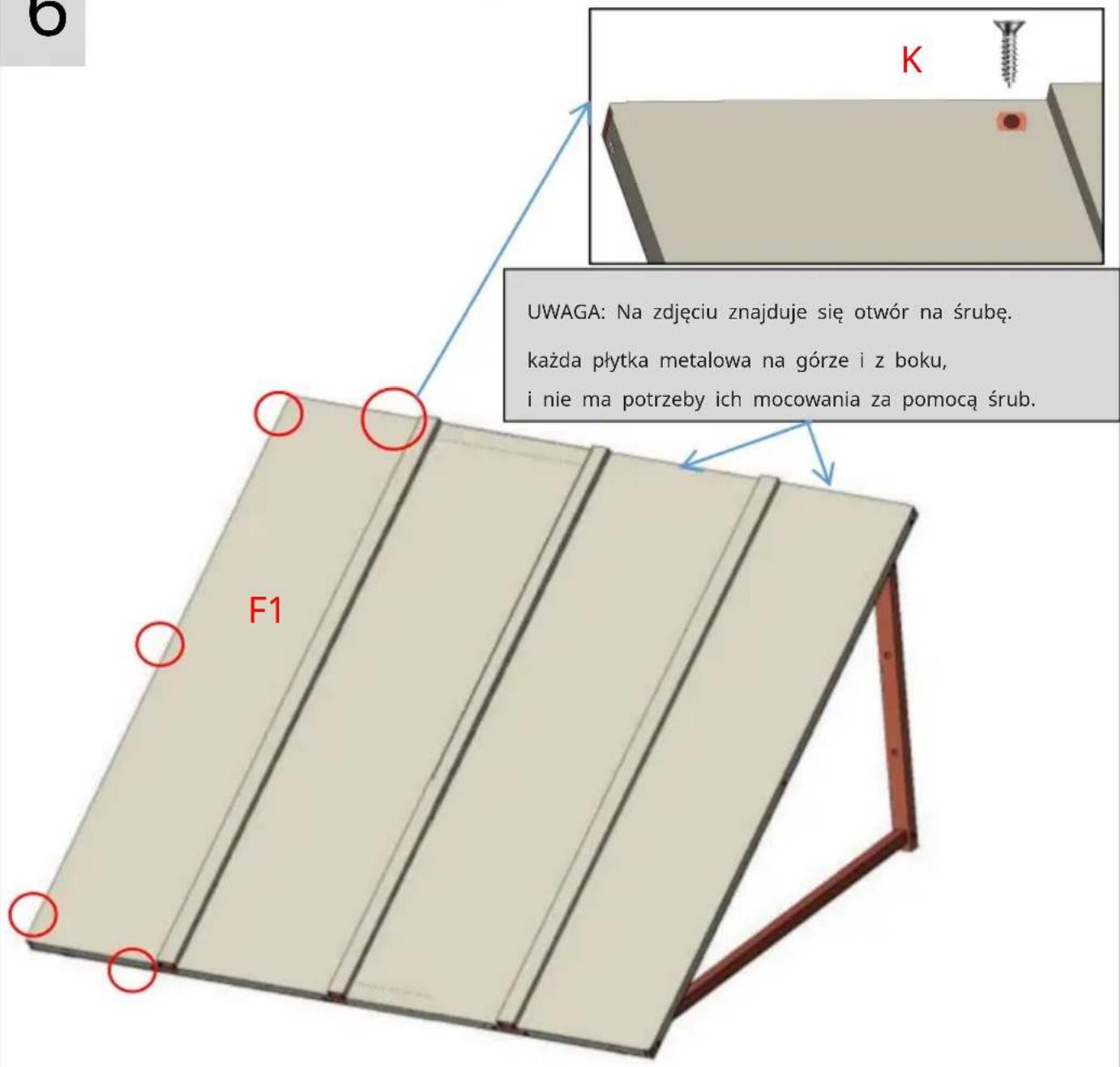

6 Montaż płytek metalowych.

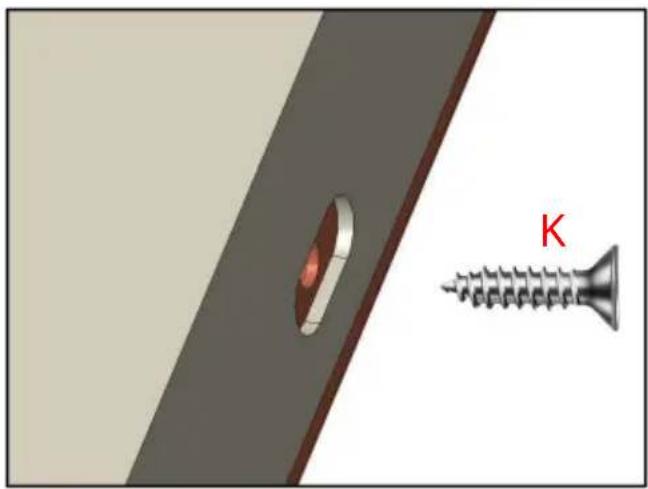

Zamontuj ostatnią płytkę F1 i przymocuj ją śrubami (K*5).

7

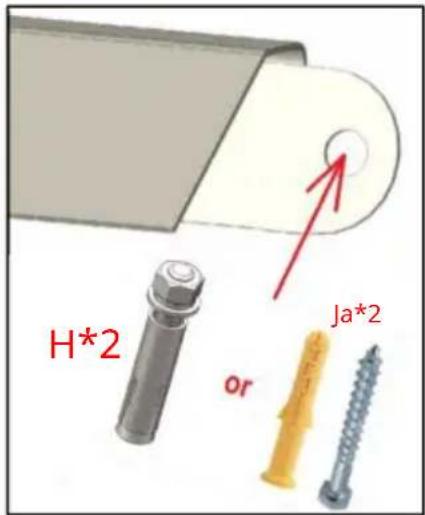

Zamocuj płyty metalowe.

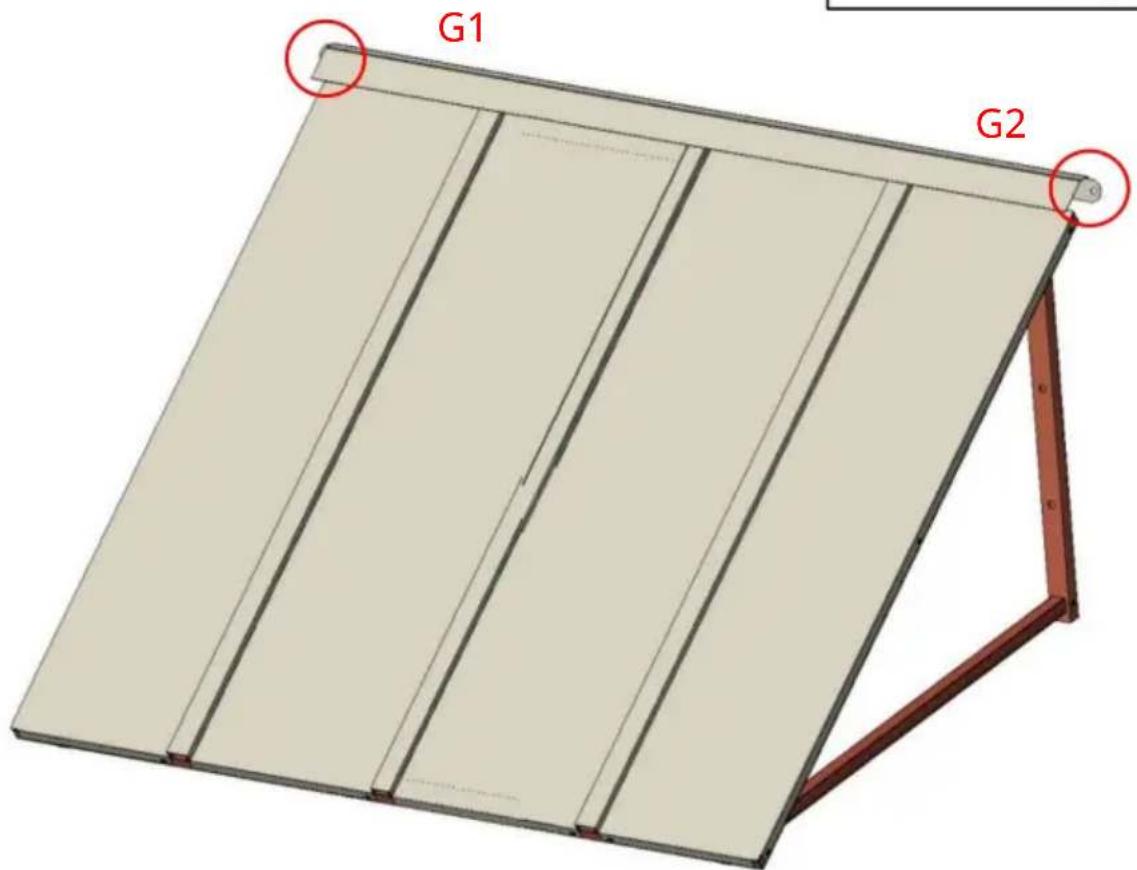

Przymocuj płyty metalowe G1 i G2 za pomocą śrub (H lub I).

Plan 1 (odpowiedni do twardych ścian): Montaż za pomocą śrub rozporowych (H*2) przy użyciu wiertła o średnicy ∅12 mm.

Plan 2 (odpowiedni do ścian drewnianych): Montaż za pomocą gwoździ ściennych (I*2) przy użyciu wiertła o średnicy ∅6 mm.

Płyty metalowe (G1, G2): Wysokość markizy nie jest brana pod uwagę. Pod uwagę brane są płyty metalowe. Płyty metalowe można montować na dowolnej odległości ponad solidną ramą markizy.

PARAMETR PRODUKTU

Model	CGW-44 CALE
	ŻelazoTworzywo
Kolor	Czarny

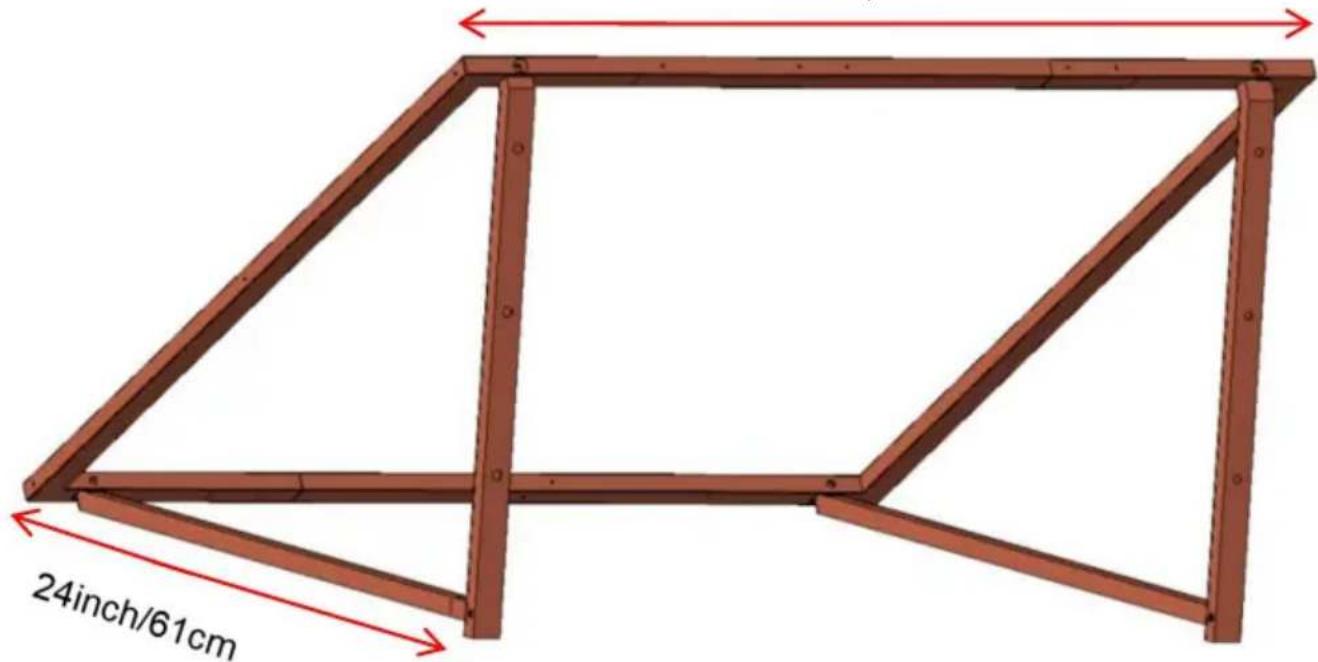

Obszar zacienienia	44*24 cale (112,5*61 cm)
Maksymalna odpowiednia szerokość dla drzwi/okna	31,5 cala/80 cm

24 cale / 61 cm

44 cale / 112,5 cm

Obciążenia śniegiem

Zadaszenia drzwi aluminiowych są produkowane

z najwyższej jakości dostępnych komponentów

na rynku dzisiaj. Są zaprojektowane, aby

wytrzymać normalne warunki atmosferyczne, w tym

deszcz, śnieg z deszczem, śnieg i wiatr. Jednak są

nie jest przeznaczony do wytrzymywania wiatru o prędkości przekraczającej 30

mil na godzinę, obciążenie śniegiem powyżej 12

cali ciężkiego, mokrego śniegu lub 24 cali lekkiego śniegu

śniegu. Ponadto nie są w stanie wytrzymać

siła uderzenia śniegu i lodu spadającego z

górny dach lub spiętrzanie. Ten produkt dostarczy

doskonała wydajność, o ile jest zainstalowany

prawidłowo i zgodnie z przeznaczeniem -

granice nośności.

Prosimy o bezzwłoczne usuwanie śniegu w trakcie użytkowania.

Producent: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu,

Szanghaj 200000 CN.

EC REP: E-Cross Stu GmbH.

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK REP: YH Consulting Limited.

C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importowane do AUS: Sihao Pty Ltd.
