CGW-44INCH - Tenda esterna Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tenda esterna
Marca	Vevor
Modello	CGW-44INCH
Materiale	Ferro
Colore	Nero
Zona d'ombra	112,5 x 61 cm (44 x 24 pollici)
Larghezza porta/finestra compatibile	Fino a 80 cm (31,5 pollici)
Dimensioni della tenda	112,5 cm (L) x 61 cm (H)
Tipo di installazione	Fissaggio a parete
Componenti principali	Treppiedi di supporto, telaio, tegole metalliche, piastre metalliche
Sicurezza (montaggio)	Indossare occhiali e guanti approvati; non sedersi né stare in piedi
Precauzioni d'uso	Non superare vento a 30 mph; neve max 12 pollici pesante o 24 pollici leggera
Manutenzione	Rimuovere la neve regolarmente; ispezionare prima di ogni utilizzo
Pezzi di ricambio	Viti di ricambio disponibili
Garanzia	Certificato elettronico su www.vevor.com/support
Produttore	Shanghai Muxin Muye Youxian Gongsi
Importatore (UE)	E-CrossStuGmbH

Domande frequenti - CGW-44INCH Vevor

Come assemblare la tenda esterna Vevor CGW-44INCH?

Seguire i passaggi del manuale: assemblare prima i treppiedi di supporto su entrambi i lati con le viti J (6 pezzi), poi assemblare il telaio con le viti K (4 pezzi). Fissare il telaio al muro praticando fori pilota in base al tipo di muro (duro o legno) e utilizzare le viti di espansione o i chiodi per muri forniti. Infine, installare le tegole metalliche una per una fissandole con le viti K.

Quali sono le precauzioni di sicurezza da rispettare?

Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro robusti durante il montaggio. Tenere l'area pulita e ben illuminata, e tenere lontani gli spettatori. Non assembliare se si è stanchi o sotto l'influenza di sostanze. Non sedersi né stare in piedi sulla tenda. Ispezionare l'apparecchiatura prima di ogni utilizzo e non utilizzare se parti sono allentate o danneggiate.

Qual è la zona d'ombra della tenda?

La zona d'ombra è di 44 x 24 pollici, pari a circa 112,5 x 61 cm.

Come fissare la tenda al muro in base al tipo di muro?

Per un muro duro (cemento, mattone), utilizzare le viti di espansione H con una punta da ∅12 mm. Per un muro in legno, utilizzare i chiodi per muri I con una punta da ∅6 mm. Segnare 6 posizioni dei fori secondo lo schema, forare, quindi fissare il telaio.

Quali sono i limiti di carico neve e vento?

La tenda non è progettata per venti superiori a 30 miglia orarie. Per la neve, non superare 12 pollici di neve pesante e umida o 24 pollici di neve leggera. Rimuovere la neve rapidamente per evitare sovraccarichi.

Dove trovare pezzi di ricambio o documentazione?

Pezzi di ricambio come viti sono disponibili. Per assistenza tecnica o certificato di garanzia, visitare www.vevor.com/support. Il manuale completo può essere scaricato gratuitamente in formato PDF dal sito notice-facile.com.

Quante persone sono necessarie per il montaggio?

Il manuale non specifica il numero esatto, ma si consiglia di essere almeno in due per maneggiare in sicurezza il telaio e le tegole metalliche. Seguire sempre le istruzioni di sicurezza.

Si può usare la tenda in caso di forte vento?

No, la tenda non è progettata per venti superiori a 30 mph. In caso di forte vento, si consiglia di ritrarre o smontare la tenda per evitare danni o lesioni.

Come pulire e mantenere la tenda?

Ispezionare regolarmente lo stato dei fissaggi e delle tegole metalliche. Rimuovere la neve accumulata rapidamente. Pulire con un panno morbido e acqua saponata se necessario. Non utilizzare prodotti abrasivi che potrebbero danneggiare la vernice.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una livella, un metro a nastro, gesso o grafite per segnare, una scala, un trapano con punte appropriate (∅12 mm per muro duro, ∅6 mm per muro di legno), e chiavi o cacciaviti per serrare le viti.

MANUALE UTENTE CGW-44INCH Vevor

Supporto tecnico e certificato di garanzia

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software sui nostri prodotti.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di queste istruzioni può provocare lesioni gravi.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare se si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano solo a prodotti correttamente e completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro la pensilina in metallo.
8. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.
3. Non superare le capacità di peso specificate.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia che possa essere utilizzata in sicurezza per supportare una tenda da sole in metallo completamente carica.
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.
7. Sono disponibili pezzi di ricambio come viti.

SALVA QUESTO MANUALE

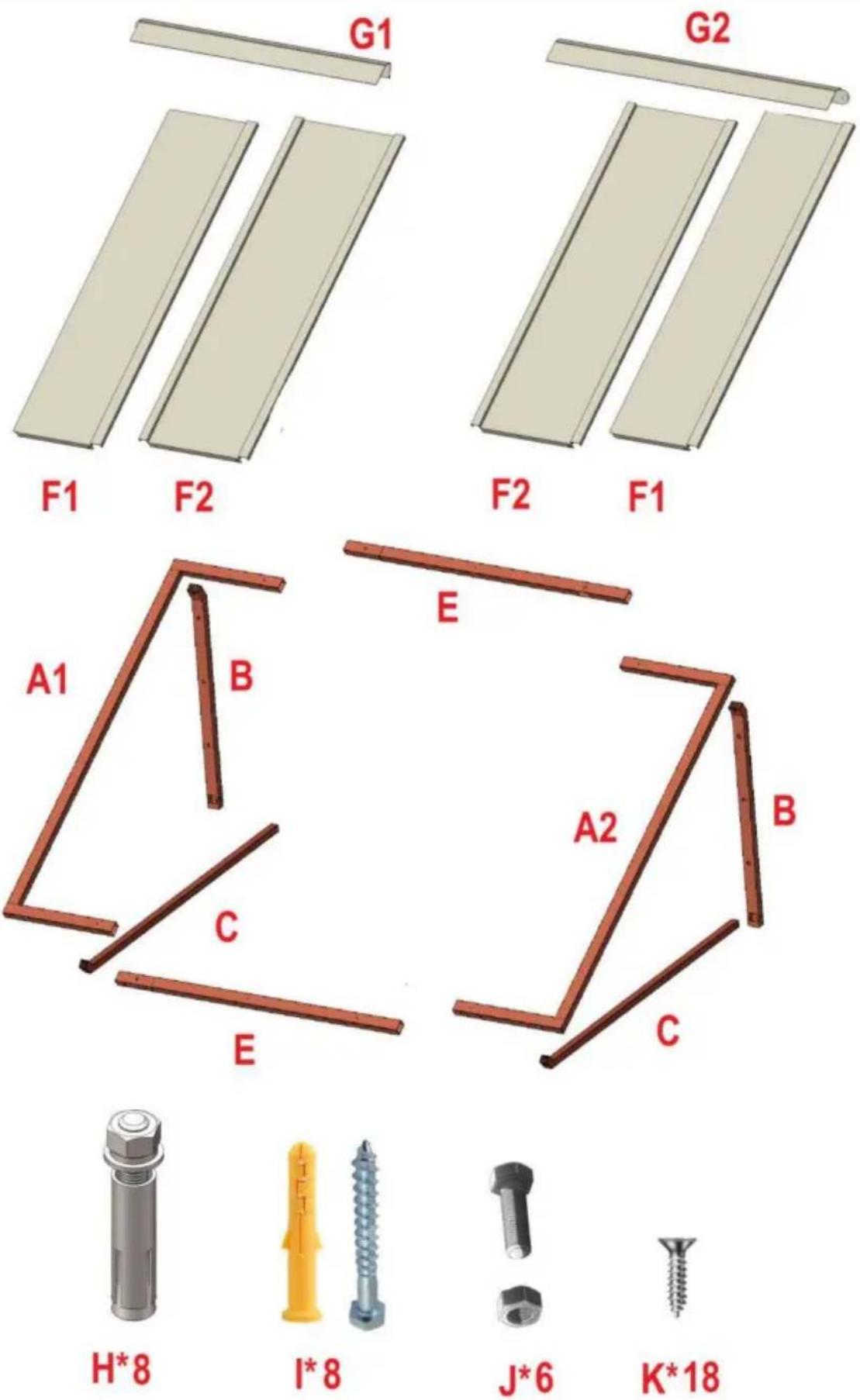

ELENCO DELLE PARTI

Numero di serie	Quantità	Immagine parziale
A1	1
La 2	1
B	2
C	2
E	2
Formula 1	2
La F2	2
G1	1
G2	1
H	8
.	8
J	6
E	18

FASE DI MONTAGGIO

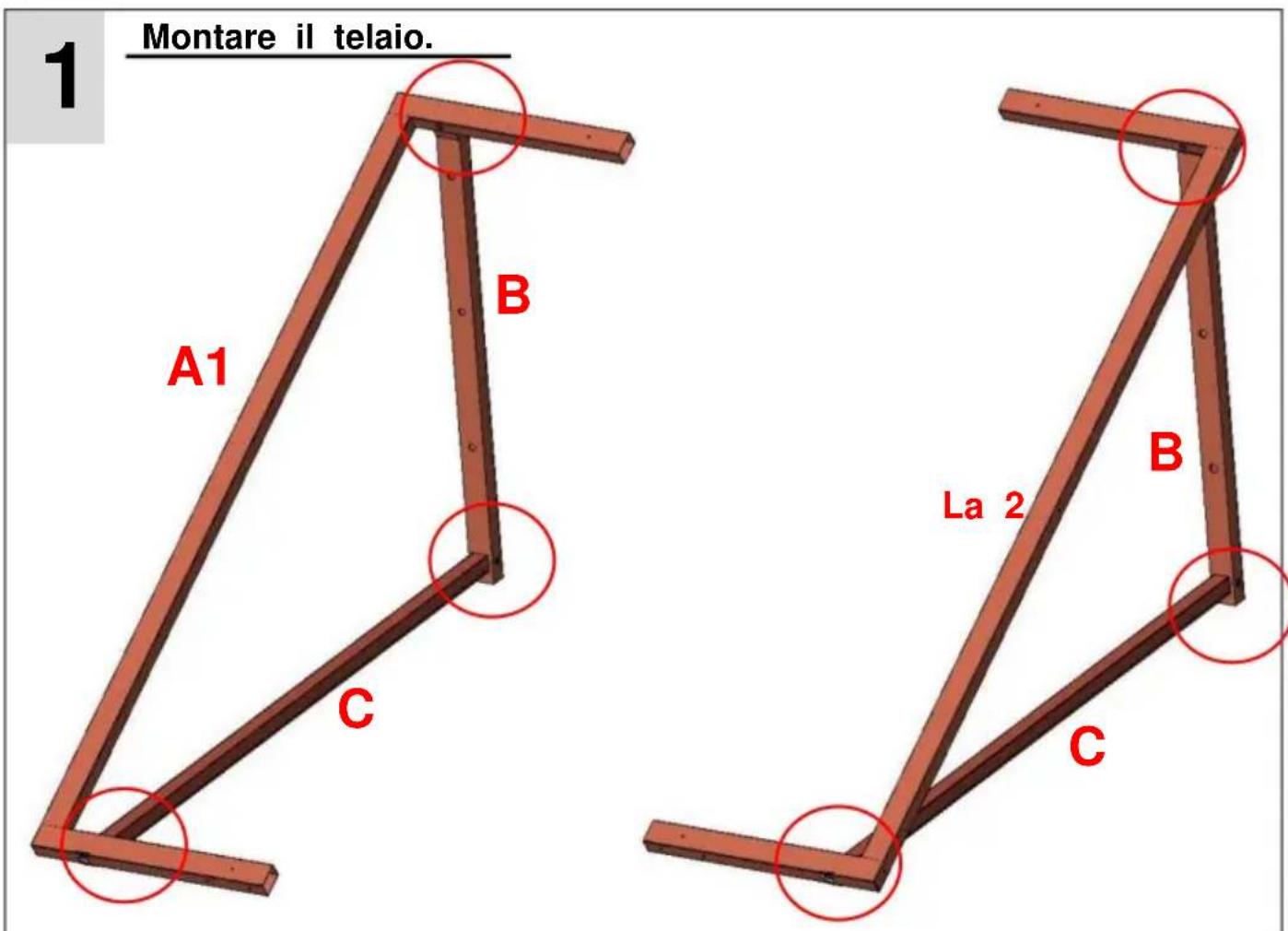

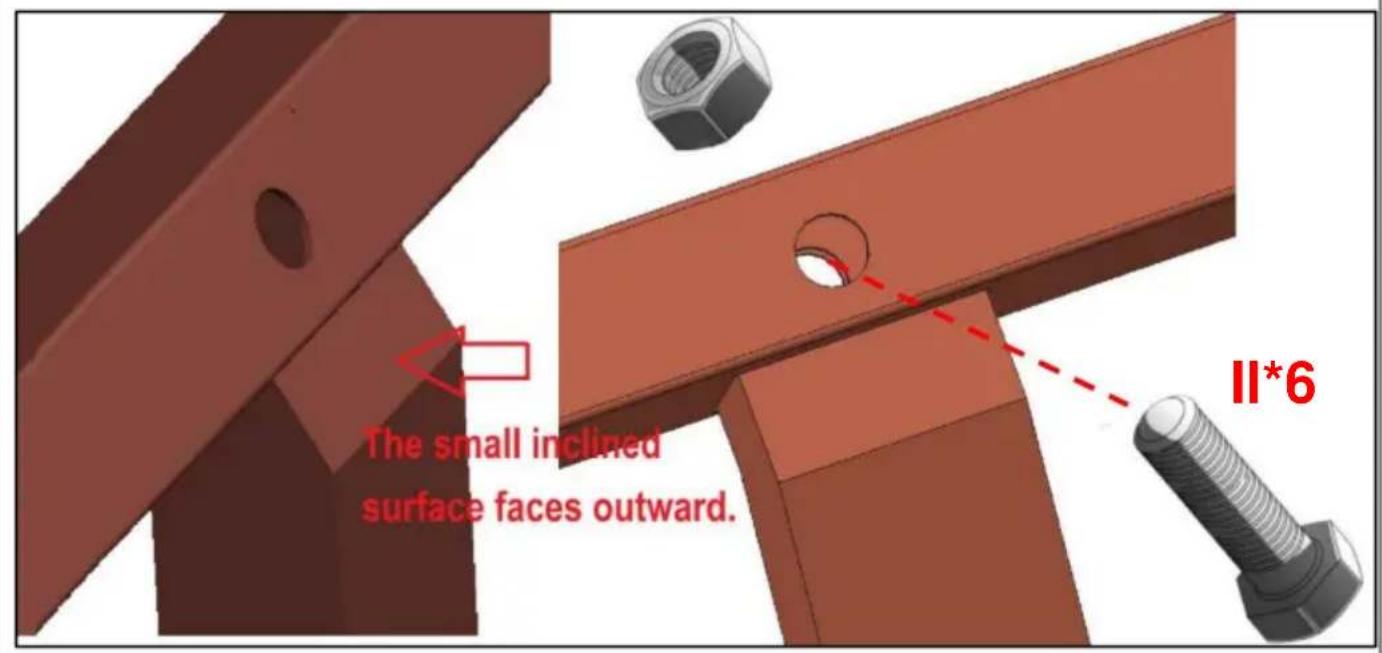

Utilizzare viti (J*6) per assemblare i treppiedi di supporto su entrambi i lati

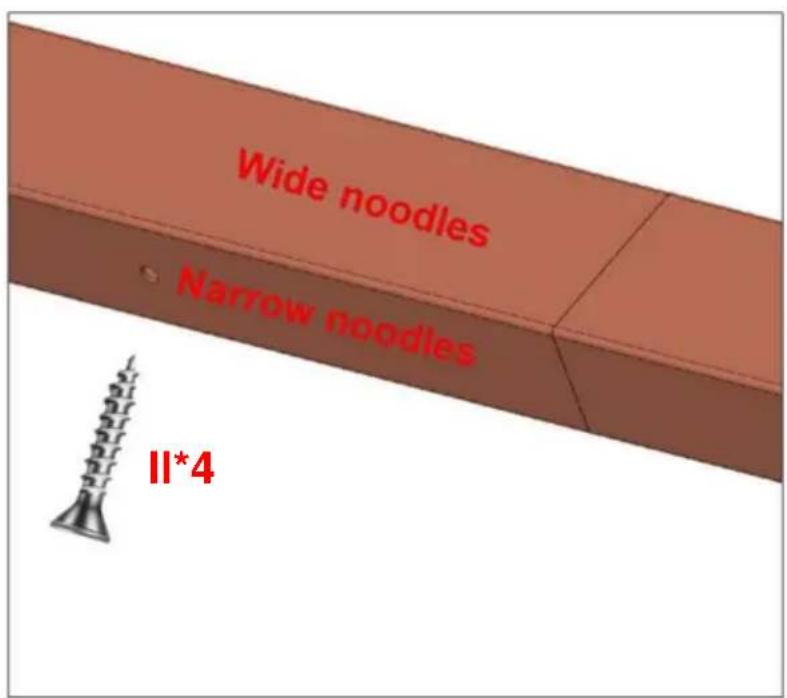

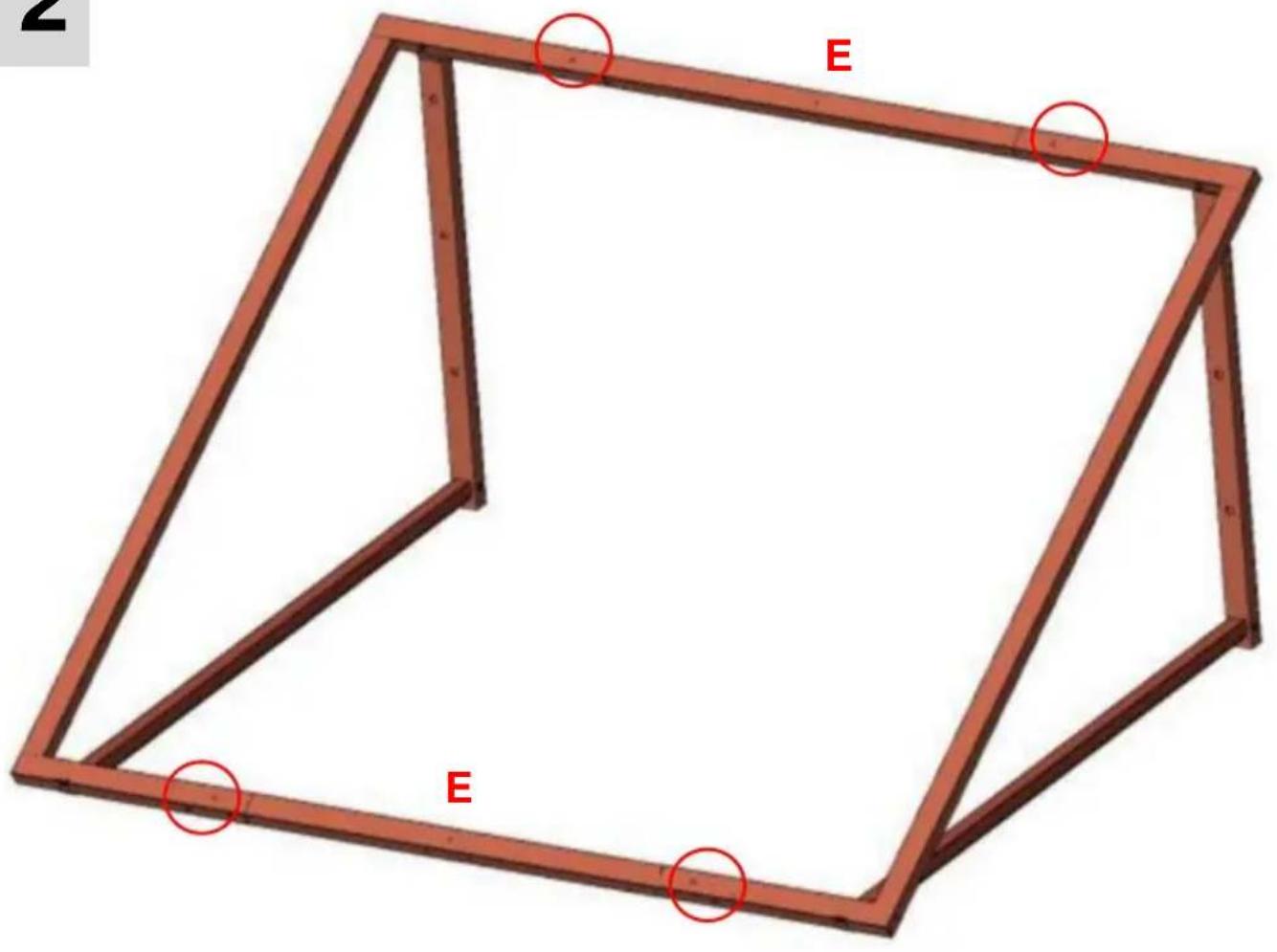

2 Montare il telaio.

Montare il telaio utilizzando le viti (K*4).

3-1

Montare la cornice sulla parete.

Livello di perforazione, nastro di misurazione, gesso/grafite, scala a pioli

1. Gli schemi di installazione si trovano nella pagina successiva. 2. Segnare la posizione dei fori di montaggio misurati sulla superficie di montaggio usando gesso/grafite. Utilizzare una livella se necessario.
2. Praticare dei fori pilota sui marcatori specifici. Selezionare la dimensione del foro praticato in base ai seguenti diversi tipi di pareti.

Piano 1 (adatto per pareti dure): installare con viti di espansione (H*6), utilizzando una punta da trapano con un diametro di ø12mm.

Piano 2 (adatto per pareti in legno): installare con chiodi da parete (I*6), utilizzando una punta da trapano con un diametro di ø6mm.

4. Fissare l'intero telaio assemblato alla parete.

Nota: verificare che il telaio sia saldamente installato sulla parete per evitare che cada in una fase successiva.

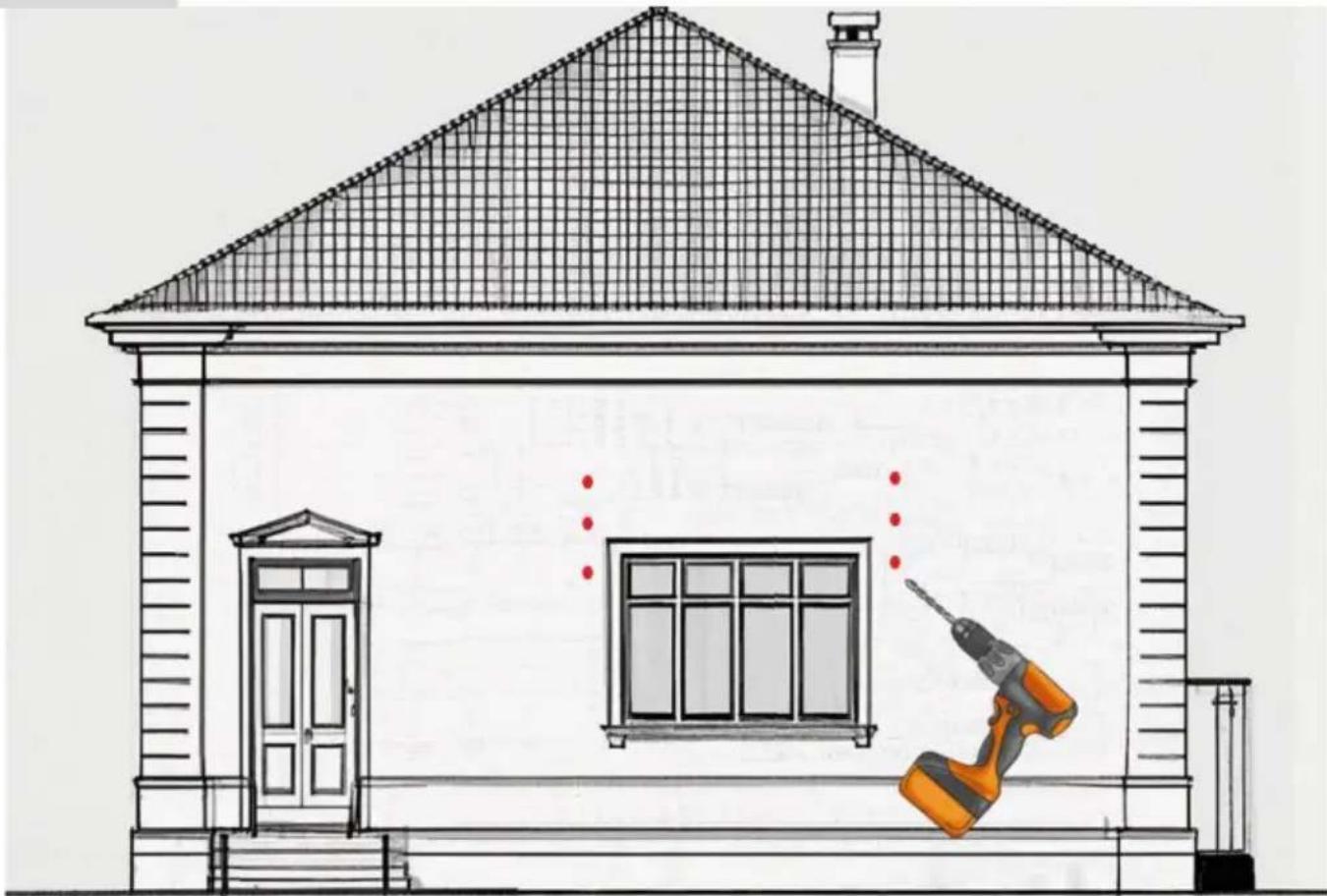

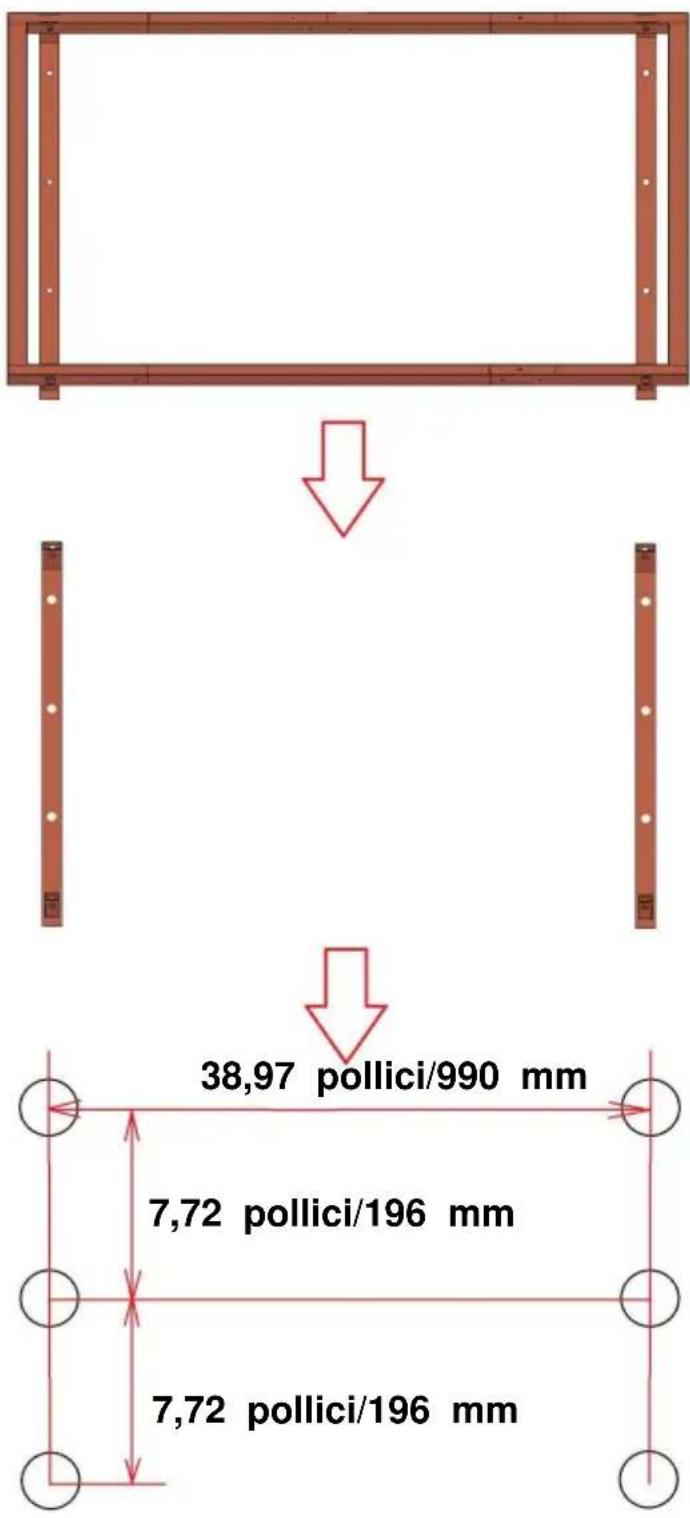

3-2 Disegni di installazione.

Segnare 6 posizioni per i fori di fissaggio sulla parete in base al disegno, quindi praticare 6 fori.

4

Installazione delle tegole metalliche.

NOTA: Dopo aver installato il telaio sulla parete, installare le piastrelle metalliche una alla volta.

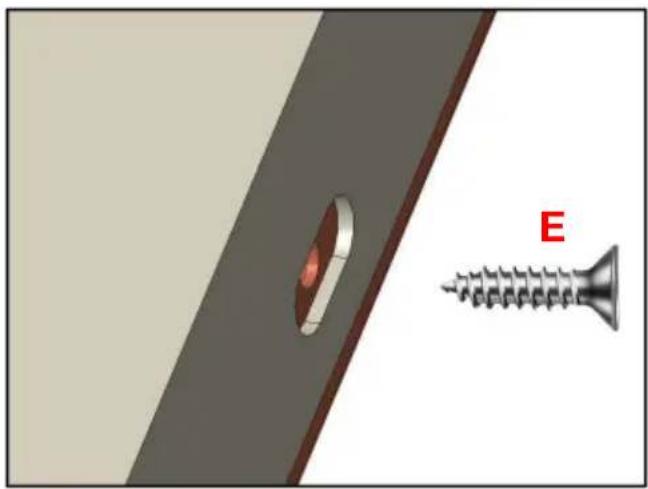

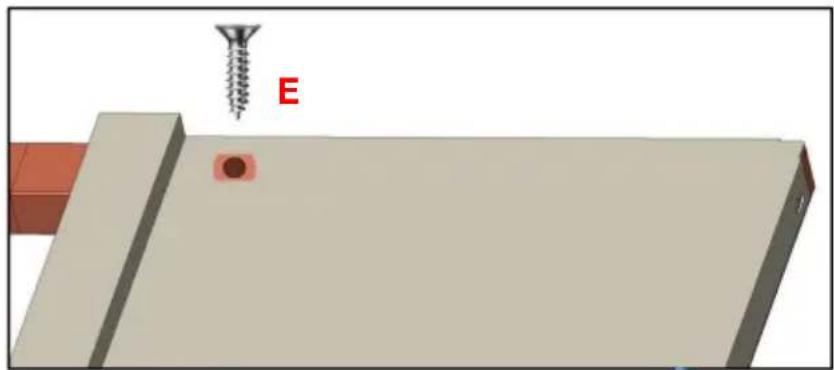

1. Fissare la mensola alla parete. 2. Iniziare a installare le prime piastrelle metalliche F1 e F2 dal lato destro del prodotto. Lasciare che F1 si sovrapponga a F2, quindi fissare F1 con viti (K*5).

5

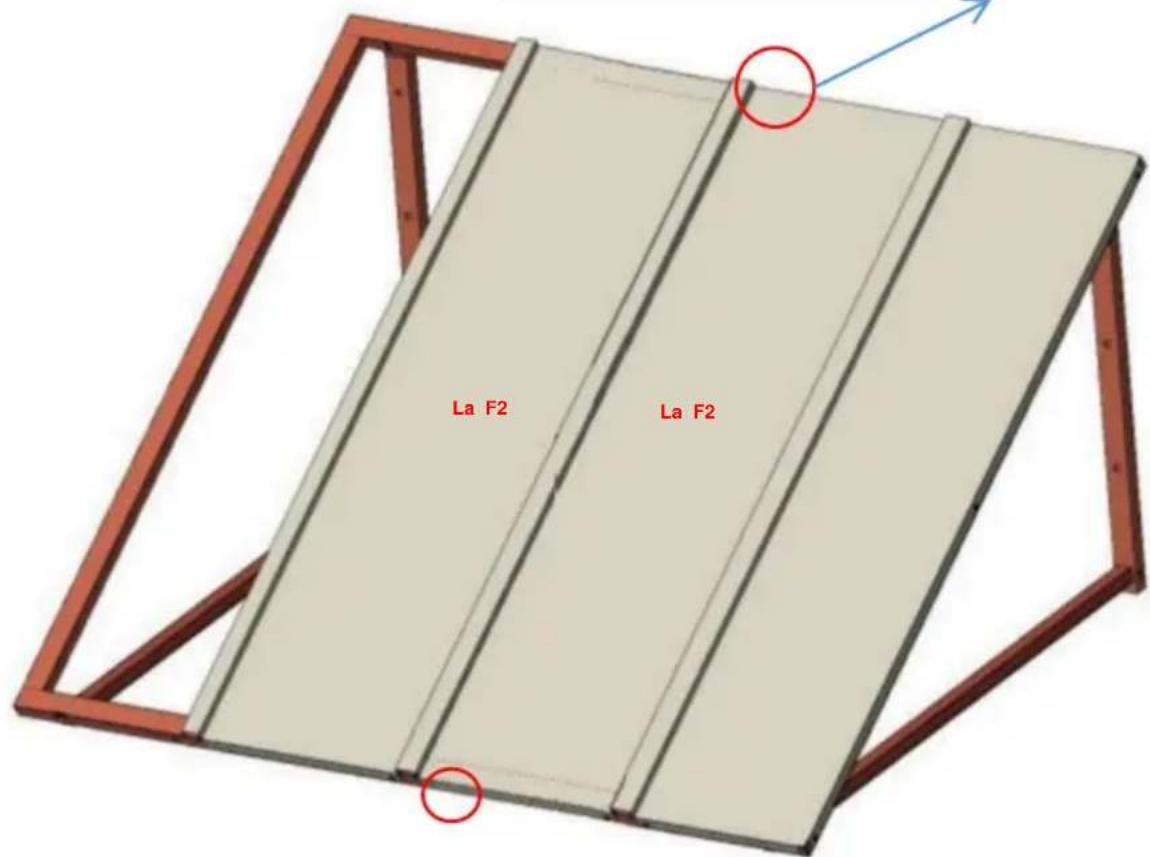

Installazione delle tegole metalliche.

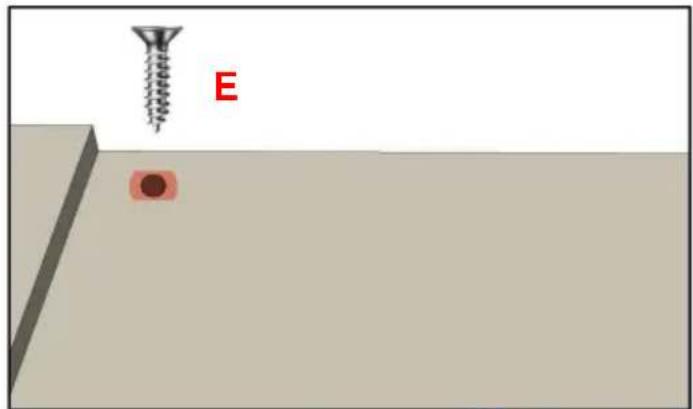

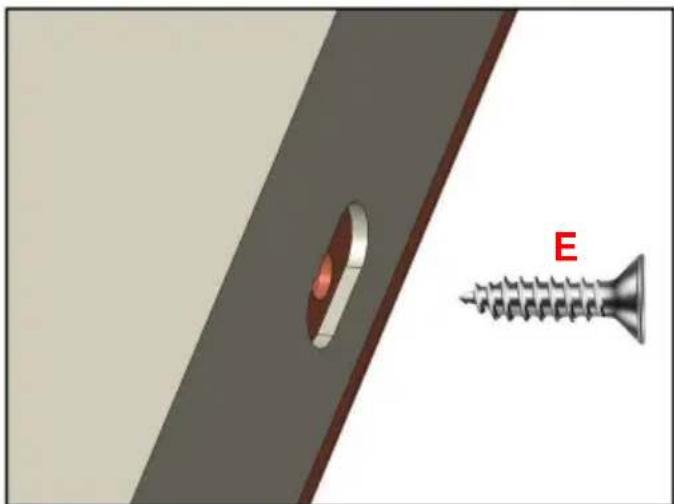

Installare le piastrelle metalliche (F2) in sequenza dal lato destro del prodotto e fissarle con le viti (K*4).

6

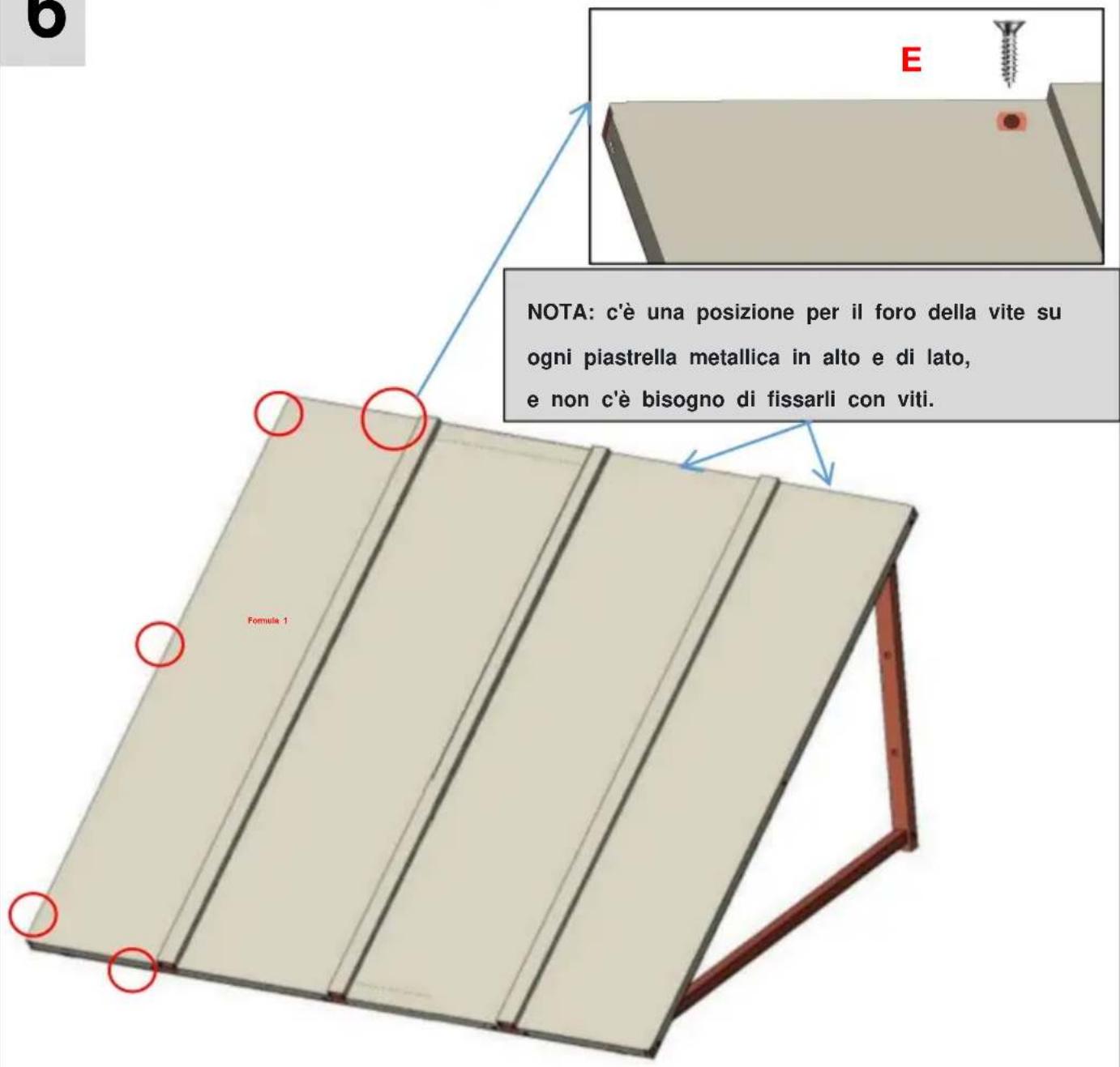

Installazione delle tegole metalliche.

Installare l'ultima piastrella F1 e fissarla con le viti (K*5).

7

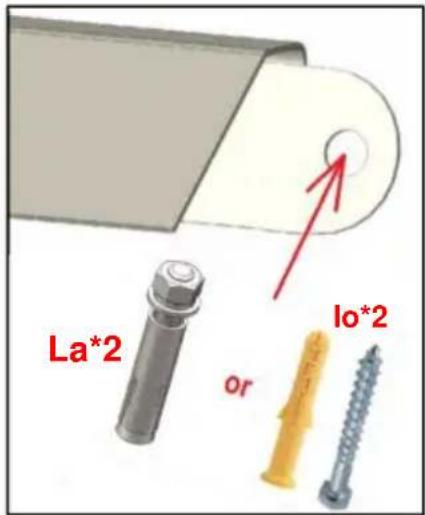

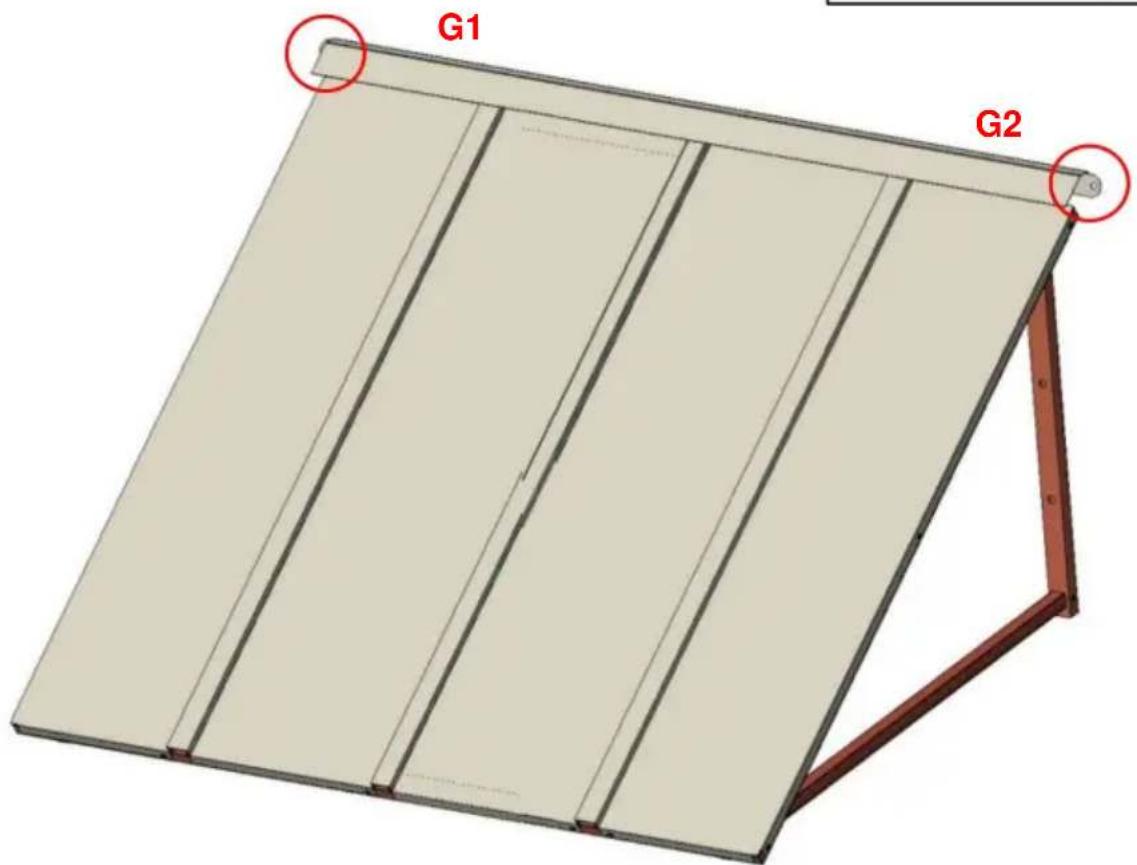

Fissare le piastre metalliche.

Fissare le piastre metalliche G1 e G2 con viti (H o I).

Piano 1 (adatto per pareti dure): installare con viti di espansione (H*2), utilizzando una punta da trapano con un diametro di ø12mm.

Piano 2 (adatto per pareti in legno): installare con chiodi da parete (1*2), utilizzando una punta da trapano con un diametro di ø6mm.

Piastre metalliche (G1 G2): L'altezza della tenda non tiene conto

Piastre metalliche in considerazione. Le piastre metalliche possono essere montate a qualsiasi distanza sopra la struttura solida della tenda da sole.

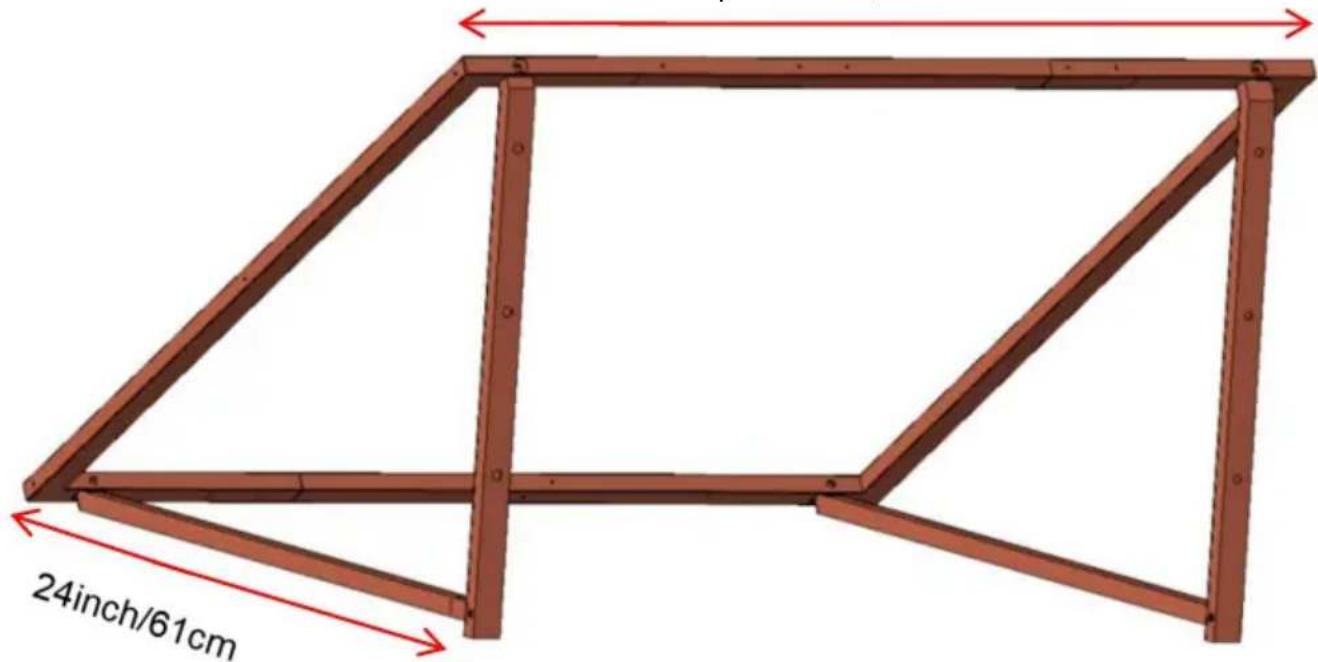

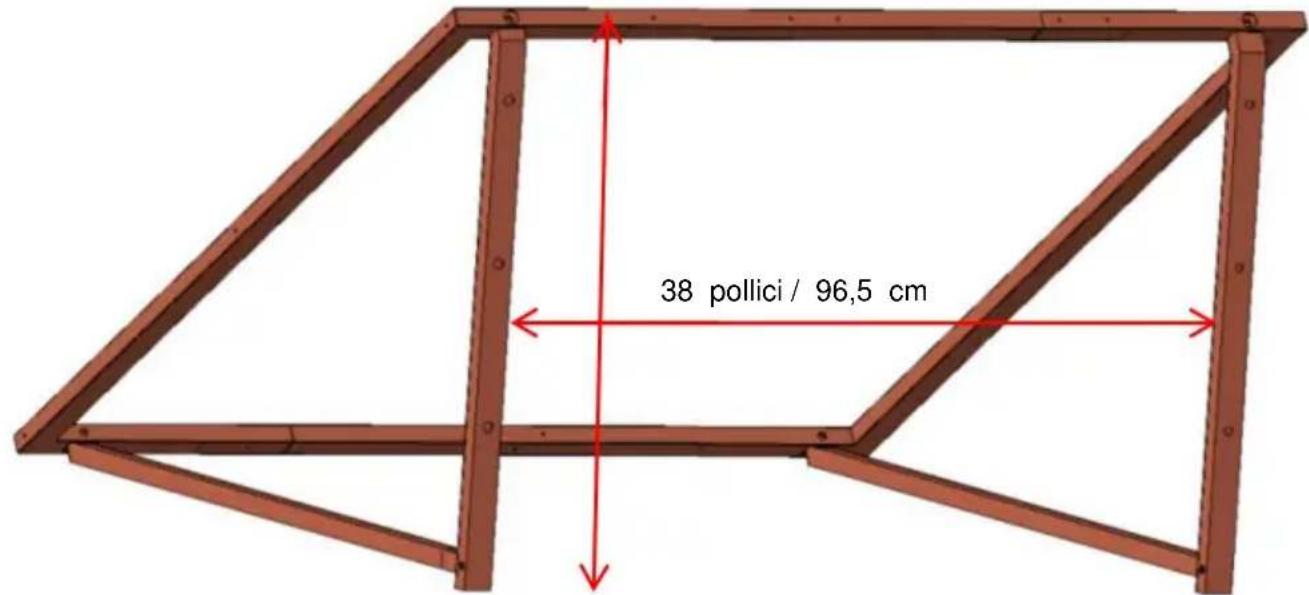

PARAMETRO PRODOTTO

Modello	CGW-44 POLLICI
	FerroMateriale
Colore	Nero
Zona d'ombra	44*24 pollici (112,5*61 cm)
Larghezza massima adatta per porte/finestre	31,5 pollici/80 cm

24 pollici /61 cm

44 pollici / 112,5 cm

Carichi di neve

Le pensiline delle porte in alluminio sono realizzate

con componenti di altissima qualità disponibili

sul mercato oggi. Sono progettate per

resistere alle normali condizioni meteorologiche, comprese

pioggia, nevischio, neve e vento. Tuttavia,

non sono progettate per resistere a venti superiori a 30

miglia orarie, carichi di neve superiori a 12

pollici di neve pesante e bagnata, o 24 pollici di neve leggera.

Inoltre, non possono sopportare la

forza d'impatto della neve e del ghiaccio che cadono da un

tetto superiore o l'accatastamento. Questo prodotto offre

prestazioni eccellenti fintanto che è installato

correttamente e utilizzato entro i limiti di carico previsti.

Si prega di rimuovere tempestivamente la neve durante l'uso.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan qu, Shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Francoforte sul Meno.

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited, Ufficio 147, Centurion House, London Road,

Importato negli Stati Uniti: Sanven Technology Ltd.

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

VEVOR
