Produkttyp	Außenmarkise
Marke	Vevor
Modell	CGW-44INCH
Material	Eisen
Farbe	Schwarz
Schattenbereich	112,5 x 61 cm (44 x 24 Zoll)
Kompatible Tür-/Fensterbreite	Bis zu 80 cm (31,5 Zoll)
Abmessungen der Markise	112,5 cm (L) x 61 cm (H)
Installationsart	Wandmontage
Hauptkomponenten	Stützstative, Rahmen, Metalllamellen, Metallplatten
Sicherheit (Montage)	Tragen Sie zugelassene Schutzbrille und Handschuhe; setzen Sie sich nicht hin und stehen Sie nicht darauf
Gebrauchshinweise	Wind nicht über 30 mph; Schnee max. 12 Zoll schwer oder 24 Zoll leicht
Wartung	Schnee regelmäßig entfernen; vor jeder Benutzung inspizieren
Ersatzteile	Ersatzschrauben erhältlich
Garantie	Elektronisches Zertifikat auf www.vevor.com/support
Hersteller	Shanghai Muxin Muye Youxian Gongsi
Importeur (EU)	E-CrossStuGmbH

Häufig gestellte Fragen - CGW-44INCH Vevor

Wie montiere ich die Außenmarkise Vevor CGW-44INCH?

Befolgen Sie die Schritte in der Anleitung: Montieren Sie zuerst die Stützstative auf beiden Seiten mit den Schrauben J (6 Stück), dann montieren Sie den Rahmen mit den Schrauben K (4 Stück). Befestigen Sie den Rahmen an der Wand, indem Sie entsprechend der Wandart (hart oder Holz) Vorbohrungen vornehmen und die mitgelieferten Expansionsschrauben oder Wandnägel verwenden. Montieren Sie abschließend die Metalllamellen eine nach der anderen und befestigen Sie sie mit den Schrauben K.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie während der Montage eine zugelassene ANSI-Schutzbrille und robuste Arbeitshandschuhe. Halten Sie den Bereich sauber und gut beleuchtet, und halten Sie Zuschauer fern. Arbeiten Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Substanzen stehen. Setzen Sie sich nicht auf die Markise und stellen Sie sich nicht darauf. Überprüfen Sie das Gerät vor jedem Gebrauch und verwenden Sie es nicht, wenn Teile locker oder beschädigt sind.

Wie groß ist der Schattenbereich der Markise?

Der Schattenbereich beträgt 44 x 24 Zoll, das entspricht etwa 112,5 x 61 cm.

Wie befestige ich die Markise an der Wand je nach Wandtyp?

Für eine harte Wand (Beton, Ziegel) verwenden Sie die Expansionsschrauben H mit einem Bohrer von ∅12 mm. Für eine Holzwand verwenden Sie die Wandnägel I mit einem Bohrer von ∅6 mm. Markieren Sie 6 Lochpositionen gemäß der Abbildung, bohren Sie und befestigen Sie dann den Rahmen.

Welche Schnee- und Windlastgrenzen gibt es?

Die Markise ist nicht für Windgeschwindigkeiten über 30 Meilen pro Stunde ausgelegt. Bei Schnee nicht mehr als 12 Zoll schweren, nassen Schnee oder 24 Zoll leichten Schnee. Entfernen Sie den Schnee schnell, um Überlastungen zu vermeiden.

Wo finde ich Ersatzteile oder Dokumentation?

Ersatzteile wie Schrauben sind erhältlich. Für technische Unterstützung oder Garantiezertifikat besuchen Sie www.vevor.com/support. Die vollständige Anleitung kann kostenlos als PDF von der Website notice-facile.com heruntergeladen werden.

Wie viele Personen werden für die Montage benötigt?

Die Anleitung gibt keine genaue Anzahl vor, es wird jedoch empfohlen, mindestens zwei Personen zu sein, um den Rahmen und die Metalllamellen sicher zu handhaben. Befolgen Sie stets die Sicherheitsanweisungen.

Kann die Markise bei starkem Wind verwendet werden?

Nein, die Markise ist nicht für Windgeschwindigkeiten über 30 mph ausgelegt. Bei starkem Wind wird empfohlen, die Markise einzufahren oder abzubauen, um Schäden oder Verletzungen zu vermeiden.

Wie reinige und warte ich die Markise?

Überprüfen Sie regelmäßig den Zustand der Befestigungen und der Metalllamellen. Entfernen Sie angesammelten Schnee schnell. Reinigen Sie bei Bedarf mit einem weichen Tuch und Seifenwasser. Keine Scheuermittel verwenden, da diese die Lackierung beschädigen könnten.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Wasserwaage, ein Maßband, Kreide oder Graphit zum Markieren, eine Leiter, eine Bohrmaschine mit passenden Bohrern (∅12 mm für harte Wände, ∅6 mm für Holzwände) sowie Schraubenschlüssel oder Schraubendreher zum Anziehen der Schrauben.

BEDIENUNGSANLEITUNG CGW-44INCH Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Die Nichtbeachtung kann zu schweren Verletzungen führen.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe während der Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten.
6. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte Produkte.
7. Montieren Sie auf einer flachen, ebenen, harten und glatten Oberfläche, die die Metalltürmarkise sicher unterstützt.
8. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie aus und trennen Sie alle Teile in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

1. Setzen oder stellen Sie sich nicht auf diesen Gegenstand.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt oder in seiner Nähe zu spielen.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die eine voll beladene Markise aus Metall sicher trägt.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.
7. Ersatzteile wie Schrauben sind verfügbar.

BEWAHREN SIE DIESES HANDBUCH AUF

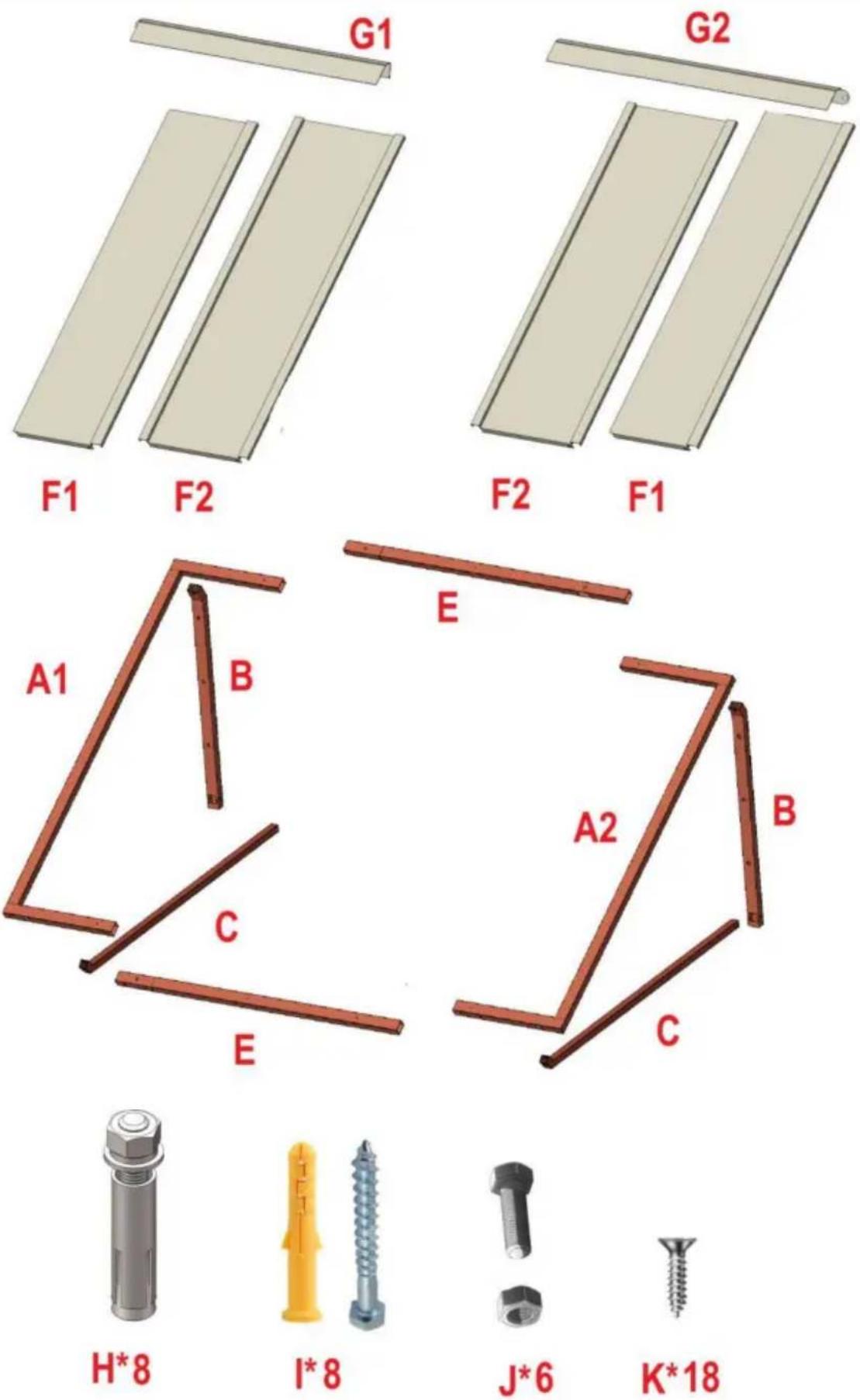

TEILELISTE

Seriennummer	Menge	Teilbild
A1	1
A2	1
B	2
C	2
E	2
F1	2
F2	2
G1	1
G2	1
H	8
	8
J	6
K	18

MONTAGESCHRITTE

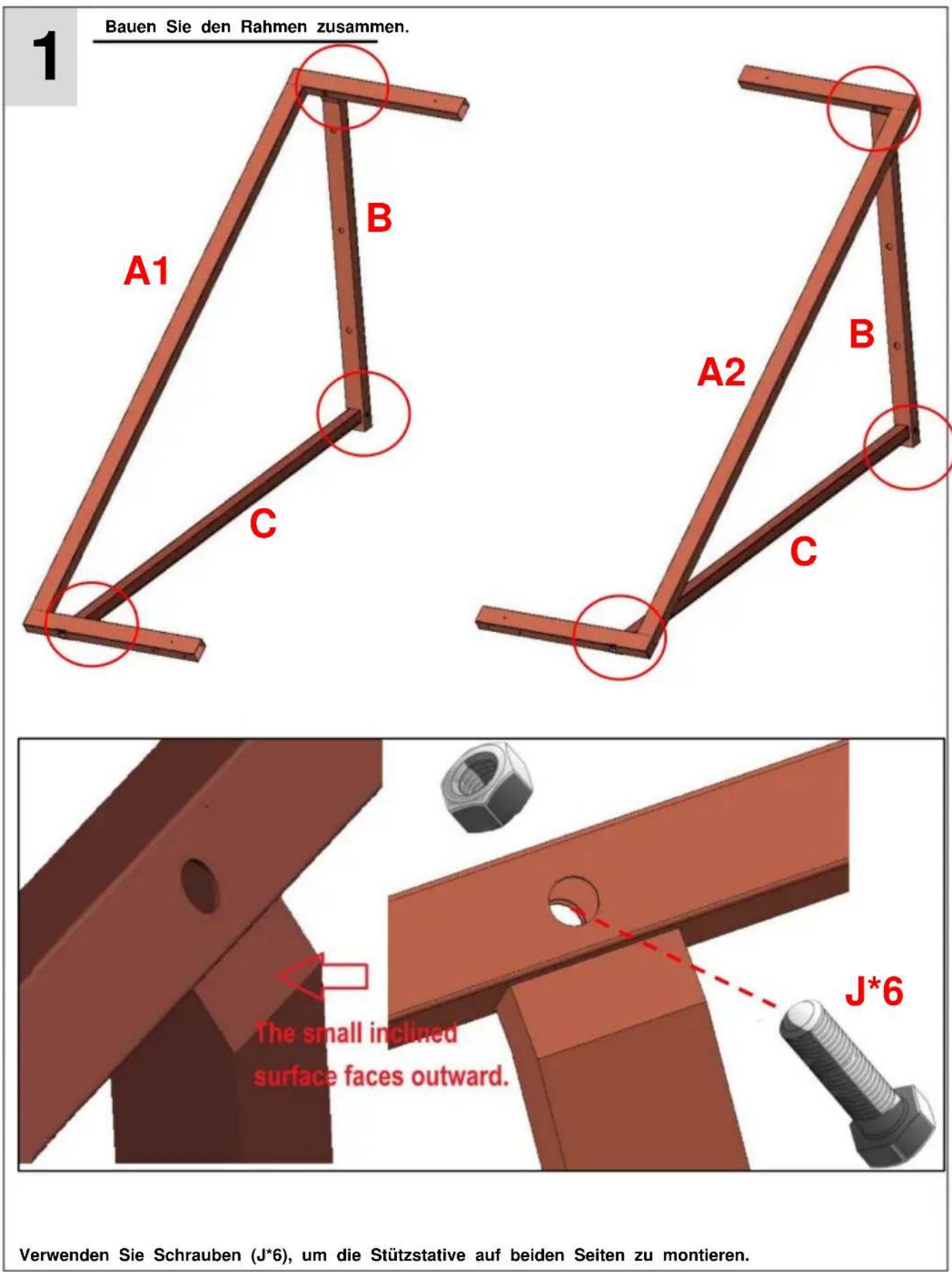

Verwenden Sie Schrauben (J*6), um die Stützstative auf beiden Seiten zu montieren.

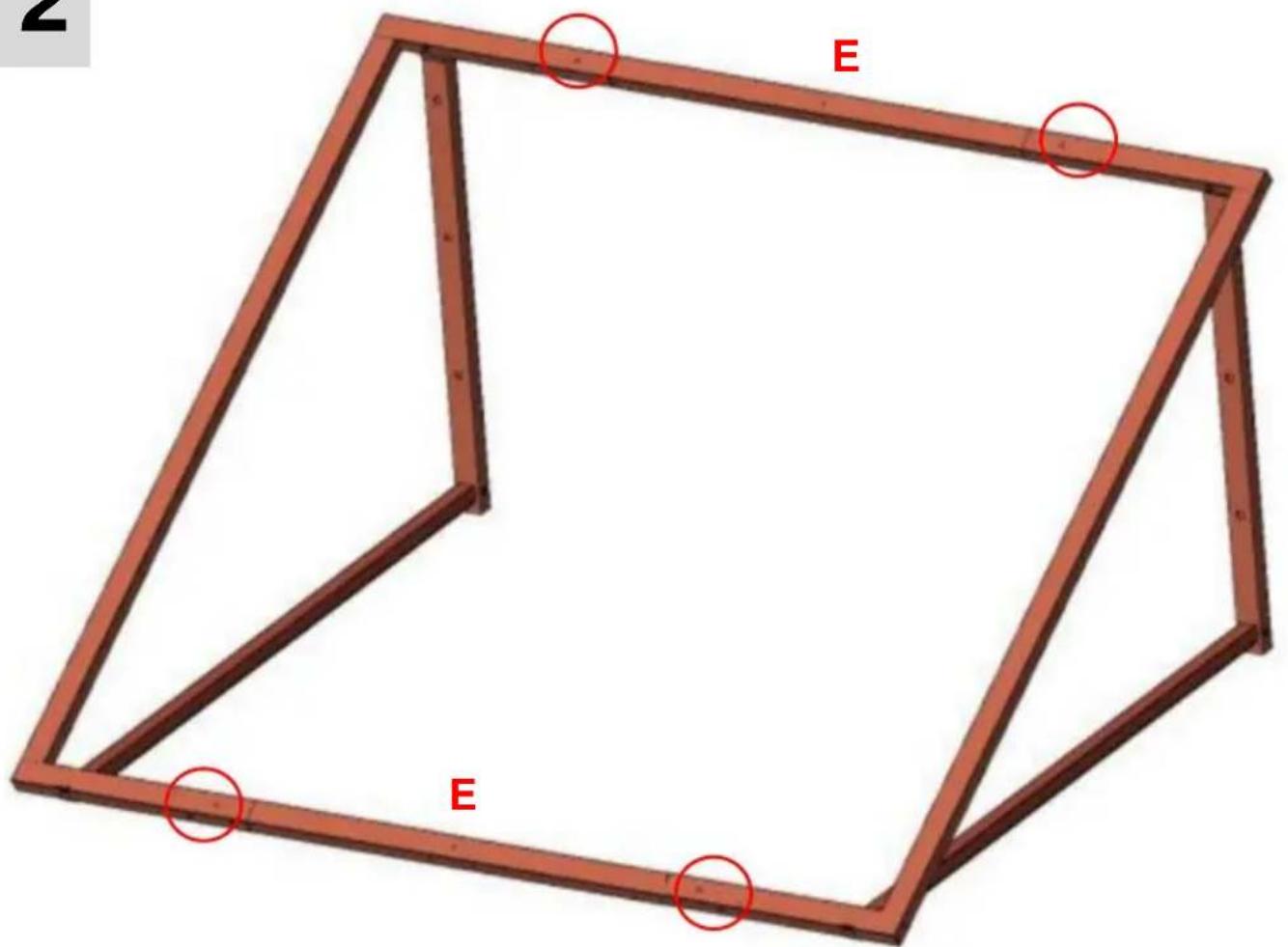

2 Bauen Sie den Rahmen zusammen.

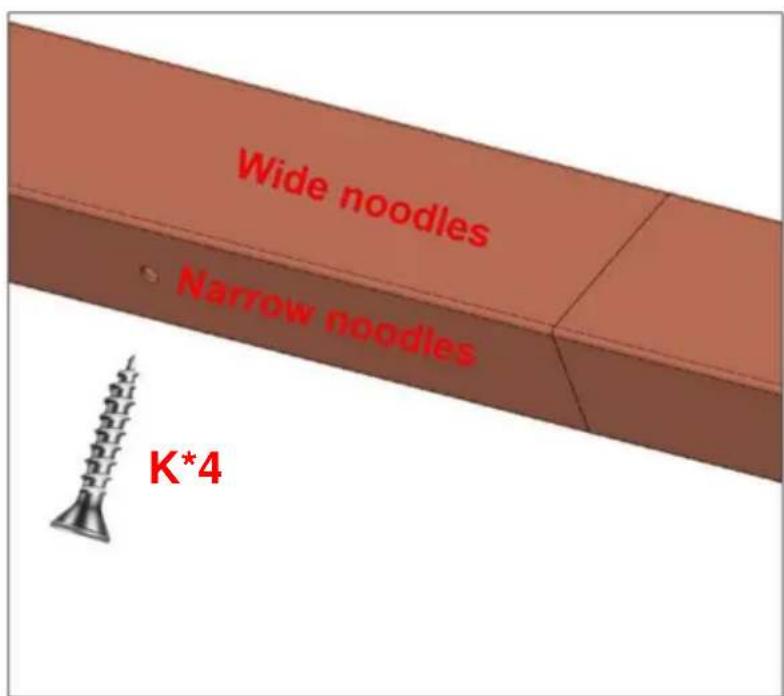

Montieren Sie den Rahmen mit Schrauben (K*4).

3-1

Montieren Sie den Rahmen an der Wand.

Bohrmaschine, Wasserwaage, Maßband, Kreide/Graphit, Trittleiter

1. Die Installationszeichnungen finden Sie auf der nächsten Seite. 2. Markieren Sie die Position der Befestigungslöcher auf Ihrer Montagefläche mit Kreide/Graphit. Verwenden Sie bei Bedarf eine Wasserwaage.
2. Bohren Sie Pilotlöcher auf die entsprechenden Markierungen. Wählen Sie die Größe des Bohrlochs entsprechend den folgenden unterschiedlichen Wandtypen.

Plan 1 (geeignet für harte Wände): Installation mit Dehnschrauben (H*6) und einem Bohrer mit einem Durchmesser von 12 mm.

Plan 2 (geeignet für Holzwände): Montage mit Wandnägeln (I*6), unter Verwendung eines Bohrers mit einem Durchmesser von ø6 mm.

1. Befestigen Sie den gesamten montierten Rahmen an der Wand.

Hinweis: Prüfen Sie, ob der Rahmen fest an der Wand montiert ist, um zu verhindern, dass er im späteren Stadium abfällt.

3-2 Installationszeichnungen.

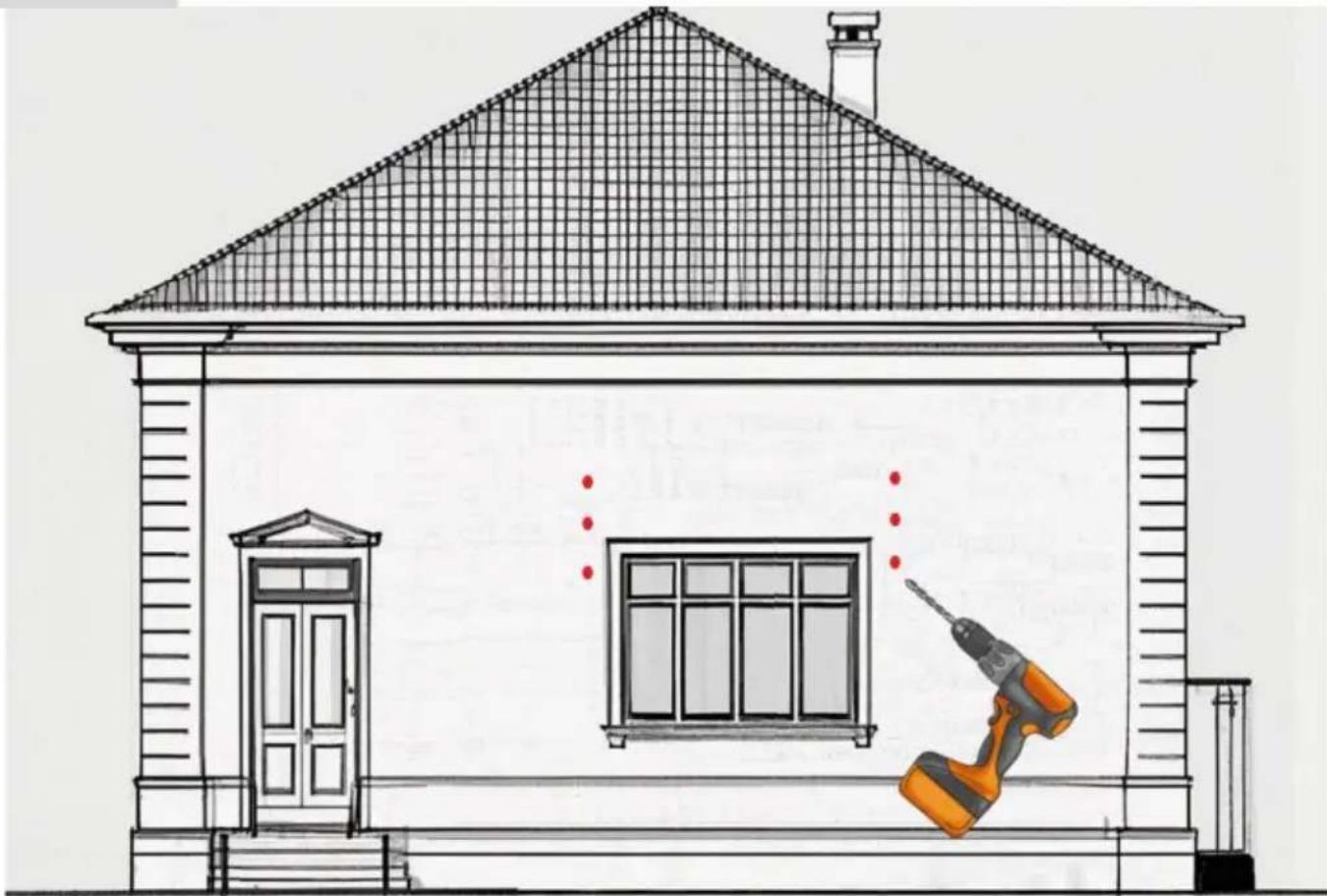

Markieren Sie gemäß der Zeichnung 6 Befestigungslochpositionen an der Wand und bohren Sie dann 6 Löcher.

4 Anbringen der Metallfliesen.

HINWEIS: Nachdem der Rahmen an der Wand montiert ist, montieren Sie die Metallfliesen Stück für Stück.

1. Befestigen Sie das Regal an der Wand.

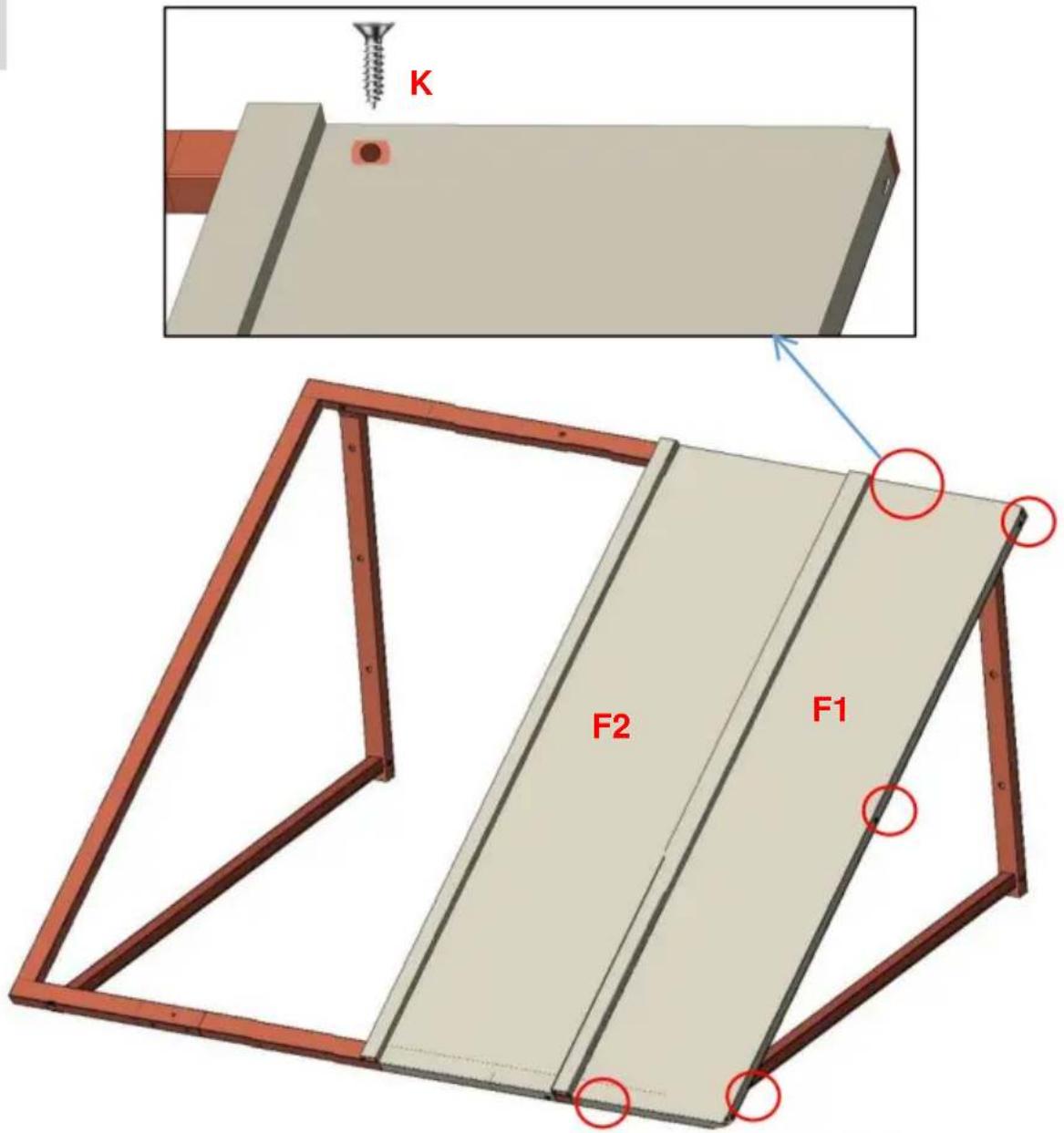

2. Beginnen Sie mit der Montage der ersten Metallfliesen F1 und F2 von der rechten Seite des Produkts.

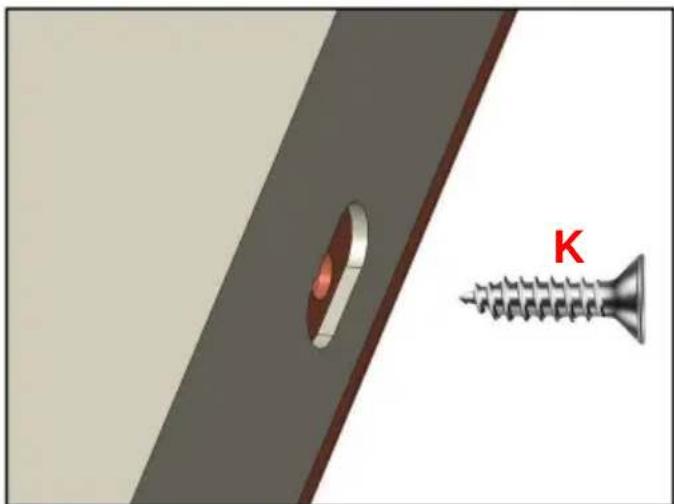

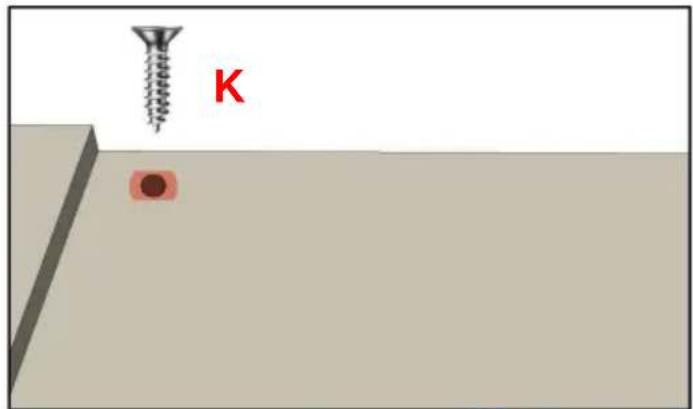

Lassen Sie F1 und F2 überlappen und befestigen Sie F1 dann mit Schrauben (K*5).

5 Anbringen der Metallfliesen.

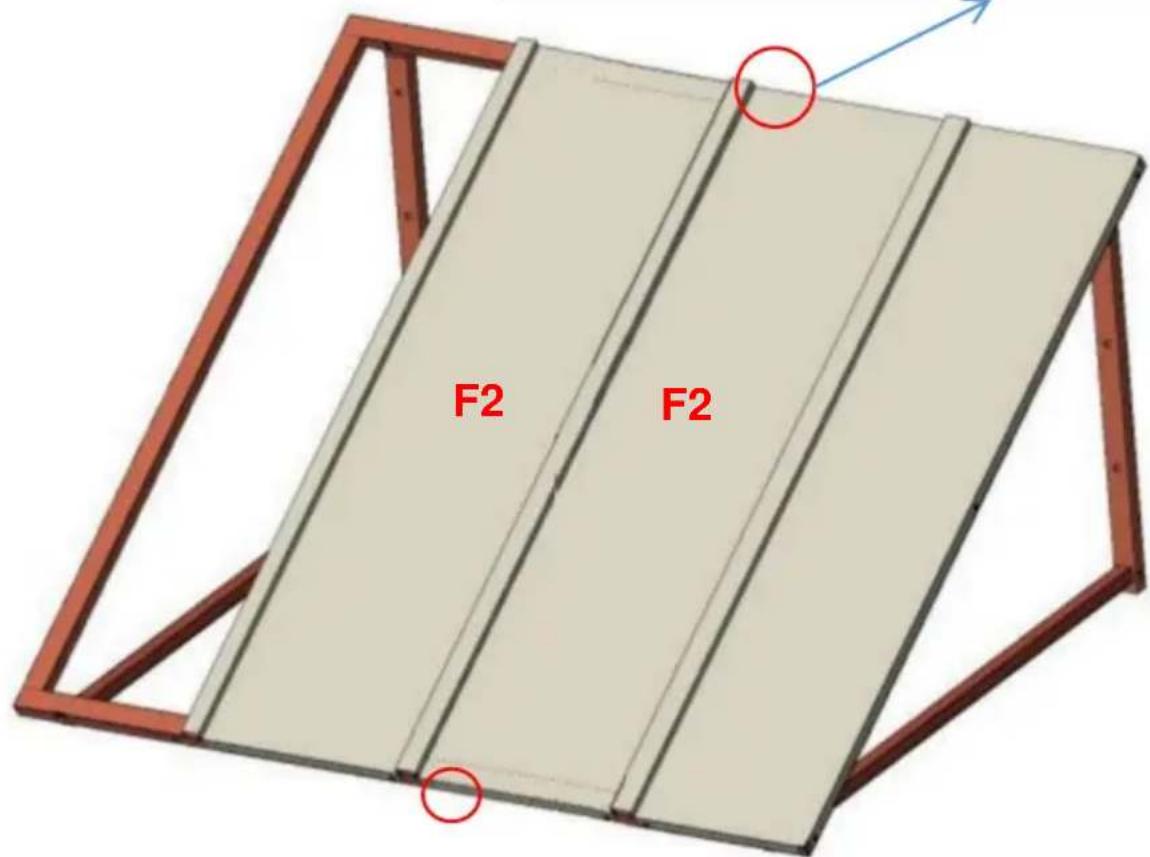

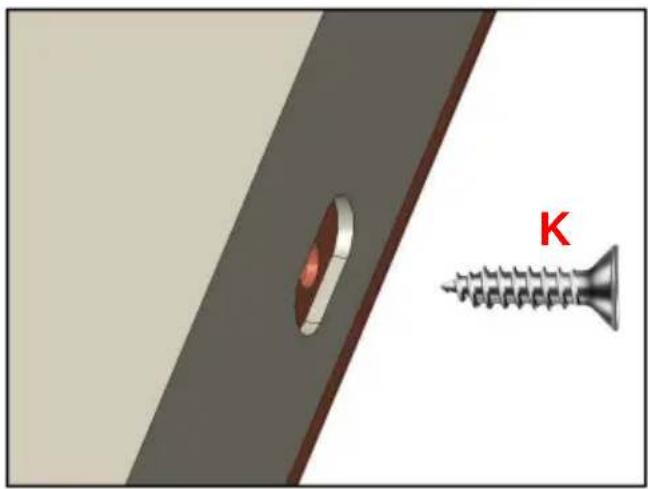

Installieren Sie die Metallfliesen (F2) nacheinander von der rechten Seite des Produkts und befestigen Sie sie mit Schrauben (K*4).

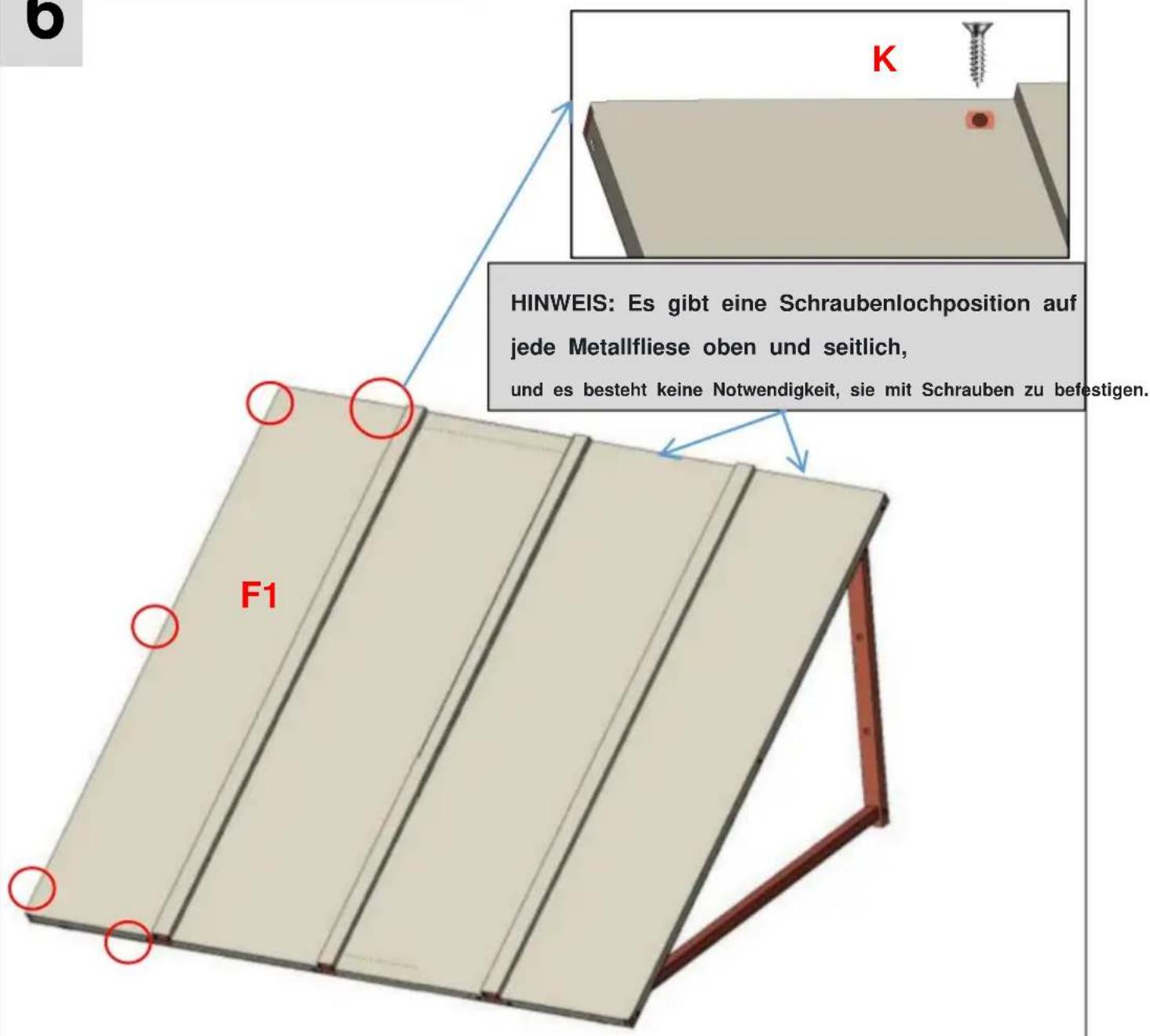

6 Anbringen der Metallfliesen.

Installieren Sie die letzte Kachel F1 und befestigen Sie sie mit Schrauben (K*5).

7

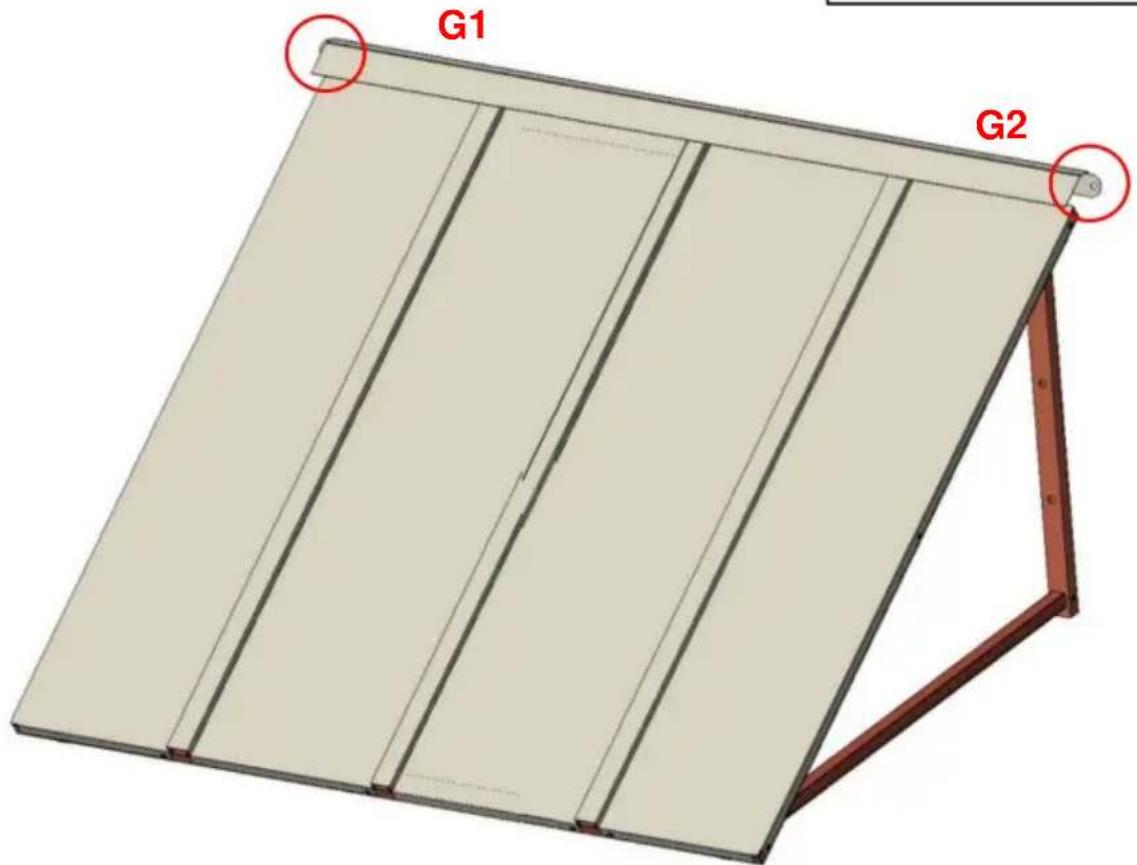

Befestigen Sie die Metallplatten.

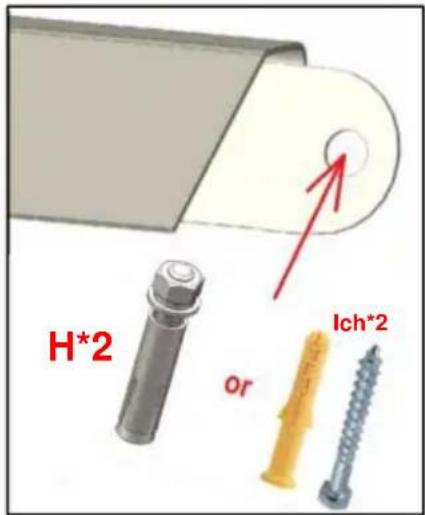

Befestigen Sie die Metallplatten G1 und G2 mit Schrauben (H oder I).

Plan 1 (Geeignet für harte Wände): Installation mit Dehnschrauben (H*2) und einem Bohrer mit einem Durchmesser von 12 mm.

Plan 2 (Geeignet für Holzwände): Montage mit Wandnägeln (I*2), unter Verwendung eines Bohrers mit einem Durchmesser von ø6 mm.

Metallplatten (G1 G2): Die Höhe der Markise berücksichtigt nicht die Metallplatten. Die Metallplatten können in beliebigem Abstand über dem festen Rahmen der Markise montiert werden.

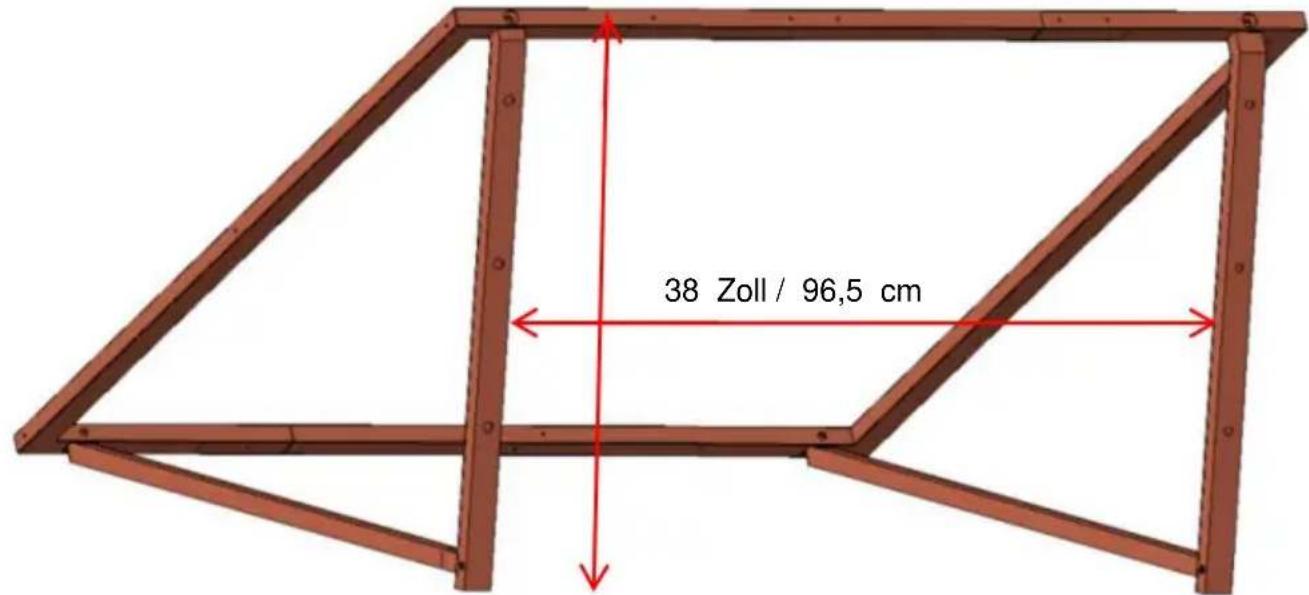

PRODUKTPARAMETER

Modell	CGW-44INCH
	EisenMaterial
Farbe	Schwarz
Schattierungsbereich	44*24 Zoll (112,5*61 cm)
Maximal geeignete Breite für Türen/Fenster	31,5 Zoll/80 cm

24 Zoll / 61 cm

44 Zoll / 112,5 cm

Schneelasten

Die Aluminium-Türvordächer werden aus den hochwertigsten verfügbaren Komponenten auf dem Markt hergestellt. Sie sind so konzipiert, normalen Witterungsbedingungen standzuhalten, einschließlich Regen, Schneeregen, Schnee und Wind. Sie sind jedoch nicht dafür ausgelegt, Windgeschwindigkeiten über 30 Meilen pro Stunde, Schneelasten von mehr als 12 Zoll schwerem, nassem Schnee oder 24 Zoll leichtem Schnee standzuhalten. Darüber hinaus können sie der Aufprallkraft von Schnee und Eis, die von einem Dach fallen oder sich stapeln, nicht widerstehen. Dieses Produkt liefert hervorragende Leistung, solange es ordnungsgemäß installiert und innerhalb der vorgesehenen Belastungsgrenzen verwendet wird.

Bitte entfernen Sie Schnee während der Nutzung umgehend.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803, Nong 11, Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited, Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importiert in die USA: Sanven Technology Ltd.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
