Type de produit	Store extérieur
Marque	Vevor
Modèle	CGW-44INCH
Matériau	Fer
Couleur	Noir
Zone d'ombrage	112,5 x 61 cm (44 x 24 pouces)
Largeur de porte/fenêtre compatible	Jusqu'à 80 cm (31,5 pouces)
Dimensions du store	112,5 cm (L) x 61 cm (H)
Type d'installation	Fixation murale
Composants principaux	Trépieds de support, cadre, tuiles métalliques, plaques métalliques
Sécurité (montage)	Porter des lunettes et gants approuvés ; ne pas s'asseoir ni se tenir debout
Précautions d'usage	Ne pas dépasser 30 mph de vent ; neige max 12 pouces lourde ou 24 pouces légère
Entretien	Enlever la neige régulièrement ; inspecter avant chaque utilisation
Pièces détachées	Vis de rechange disponibles
Garantie	Certificat électronique sur www.vevor.com/support
Fabricant	Shanghai Muxin Muye Youxian Gongsi
Importateur (UE)	E-CrossStuGmbH

FOIRE AUX QUESTIONS - CGW-44INCH Vevor

Comment assembler le store extérieur Vevor CGW-44INCH ?

Suivez les étapes de la notice : assemblez d'abord les trépieds de support des deux côtés avec les vis J (6 pièces), puis assemblez le cadre avec les vis K (4 pièces). Fixez le cadre au mur en perçant des avant-trous selon le type de mur (dur ou bois) et utilisez les vis d'expansion ou les clous muraux fournis. Enfin, installez les tuiles métalliques une par une en les fixant avec les vis K.

Quelles sont les précautions de sécurité à respecter ?

Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant le montage. Gardez la zone propre et bien éclairée, et éloignez les spectateurs. Ne vous rassemblez pas si vous êtes fatigué ou sous l'influence de substances. Ne vous asseyez pas et ne vous tenez pas debout sur le store. Inspectez l'appareil avant chaque utilisation et n'utilisez pas si des pièces sont desserrées ou endommagées.

Quelle est la zone d'ombrage du store ?

La zone d'ombrage est de 44 x 24 pouces, soit environ 112,5 x 61 cm.

Comment fixer le store au mur selon le type de mur ?

Pour un mur dur (béton, brique), utilisez les vis d'expansion H avec un foret de ∅12 mm. Pour un mur en bois, utilisez les clous muraux I avec un foret de ∅6 mm. Marquez 6 positions de trous selon le schéma, percez, puis fixez le cadre.

Quelles sont les limites de charge neige et vent ?

Le store n'est pas conçu pour des vents dépassant 30 miles par heure. Pour la neige, ne pas dépasser 12 pouces de neige lourde et humide ou 24 pouces de neige légère. Retirez la neige rapidement pour éviter les surcharges.

Où trouver des pièces de rechange ou de la documentation ?

Des pièces détachées comme des vis sont disponibles. Pour toute assistance technique ou certificat de garantie, rendez-vous sur www.vevor.com/support. La notice complète peut être téléchargée gratuitement au format PDF depuis le site notice-facile.com.

Combien de personnes sont nécessaires pour le montage ?

La notice ne spécifie pas le nombre exact, mais il est recommandé d'être au moins deux personnes pour manipuler le cadre et les tuiles métalliques en toute sécurité. Suivez toujours les instructions de sécurité.

Peut-on utiliser le store en cas de vent fort ?

Non, le store n'est pas conçu pour des vents dépassant 30 mph. En cas de vent fort, il est conseillé de rétracter ou démonter le store pour éviter tout dommage ou blessure.

Comment nettoyer et entretenir le store ?

Inspectez régulièrement l'état des fixations et des tuiles métalliques. Enlevez la neige accumulée rapidement. Nettoyez avec un chiffon doux et de l'eau savonneuse si nécessaire. Ne pas utiliser de produits abrasifs qui pourraient endommager la peinture.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un niveau, d'un mètre ruban, de craie ou graphite pour marquer, d'un escabeau, d'une perceuse avec forets adaptés (∅12 mm pour mur dur, ∅6 mm pour mur bois), et de clés ou tournevis pour serrer les vis.

MODE D'EMPLOI CGW-44INCH Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

Veuillez lire ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner des blessures graves.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant le montage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous rassemblez pas si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou des médicaments.
6. Les capacités du produit s'appliquent à un produit correctement et complètement assemblé uniquement.
7. Assemblez sur une surface plane, de niveau, dure et lisse, capable de supporter en toute sécurité l'auvent de porte en métal.
8. Pour plus d'informations sur les pièces répertoriées ci-dessous, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

Précautions d'emploi

1. NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité de l'article.
3. Ne dépassez pas les capacités de poids spécifiées.
4. Utilisez uniquement sur une surface plane, nivelée, dure et lisse qui peut supporter en toute sécurité un auvent de porte en métal entièrement chargé.
5. Utilisez uniquement comme prévu.
6. Inspectez avant chaque utilisation ; ne l'utilisez pas si des pièces sont desserrées ou endommagées.
7. Des pièces de rechange telles que des vis sont disponibles.

CONSERVEZ CE MANUEL

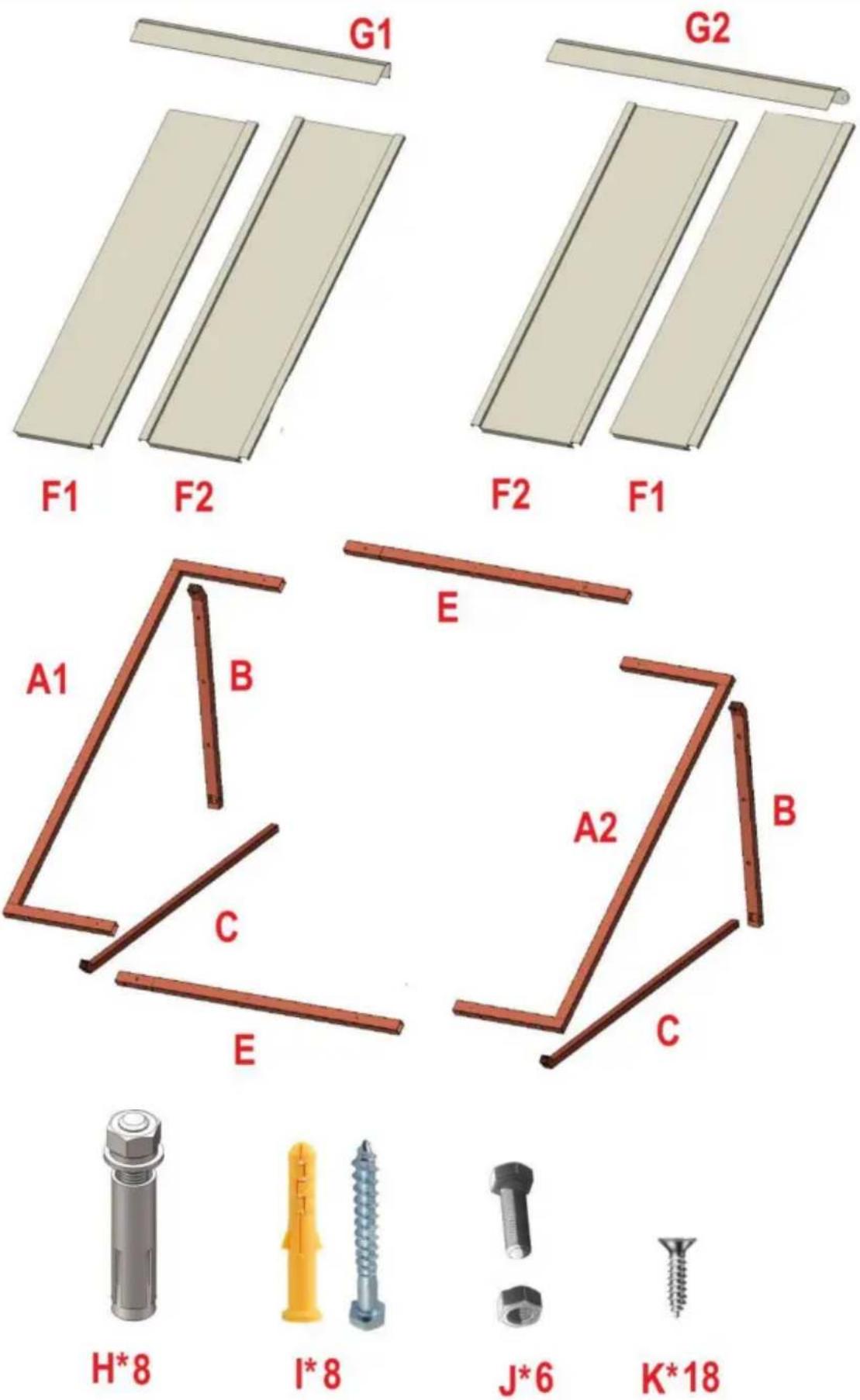

LISTE DES PIÈCES

Numéro de série	Quantité	Image partielle
A1	1
A2	1
B	2
C	2
E	2
F1	2
F2	2
G1	1
G2	1
H	8
	8
J	6
K	18

ÉTAPE D'ASSEMBLAGE

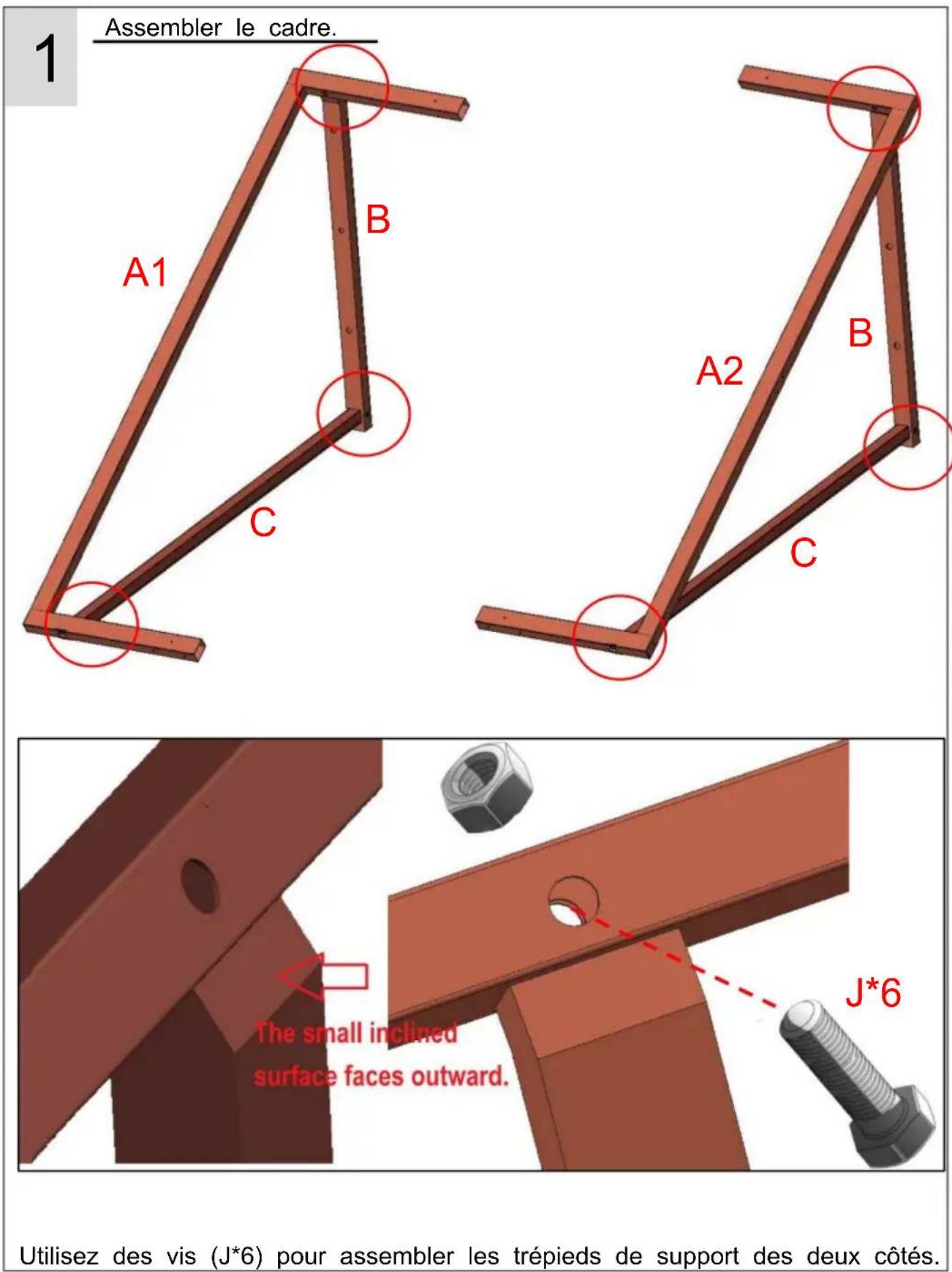

Utilisez des vis (J*6) pour assembler les trépieds de support des deux côtés.

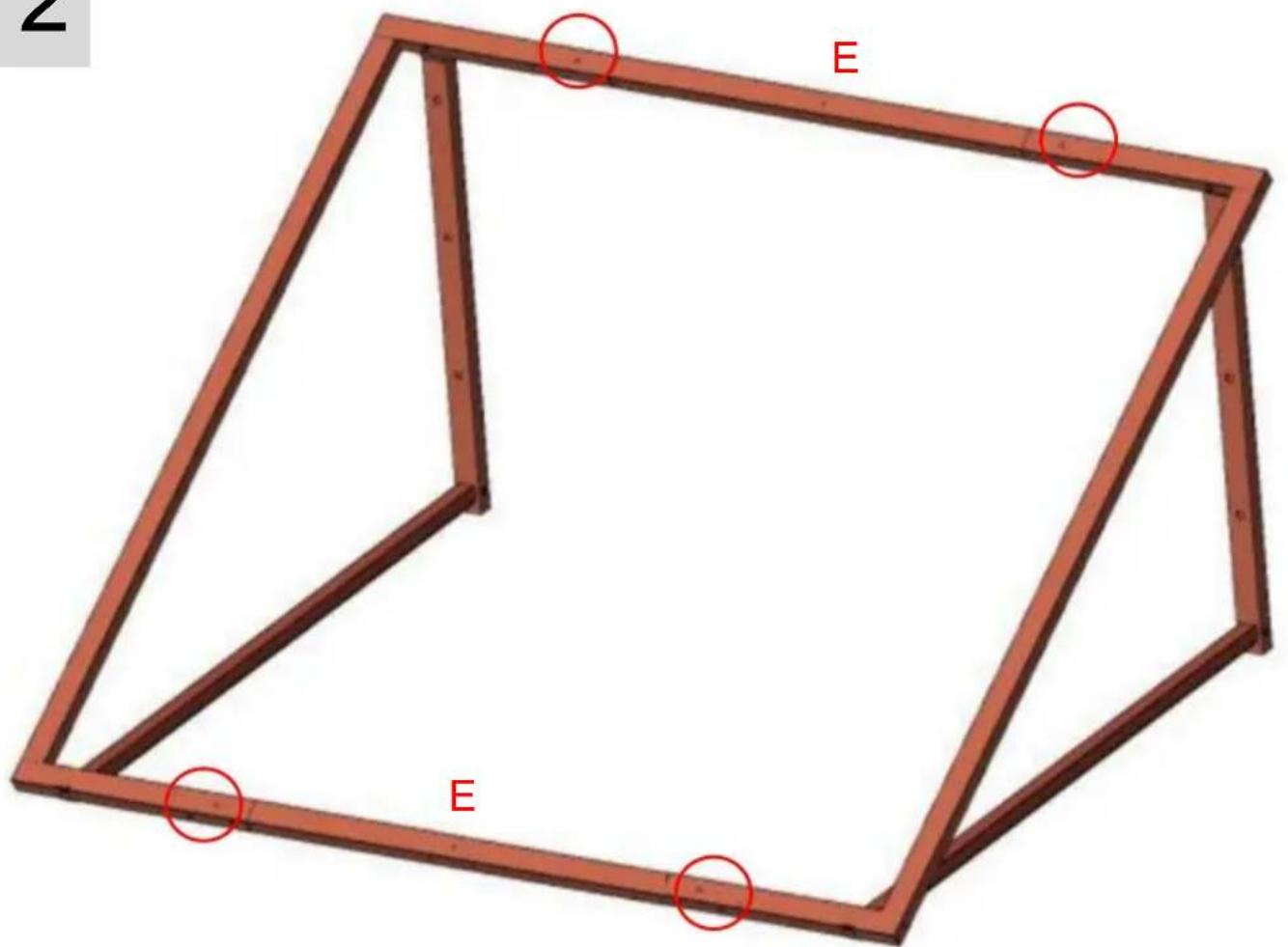

Assemblez le cadre.

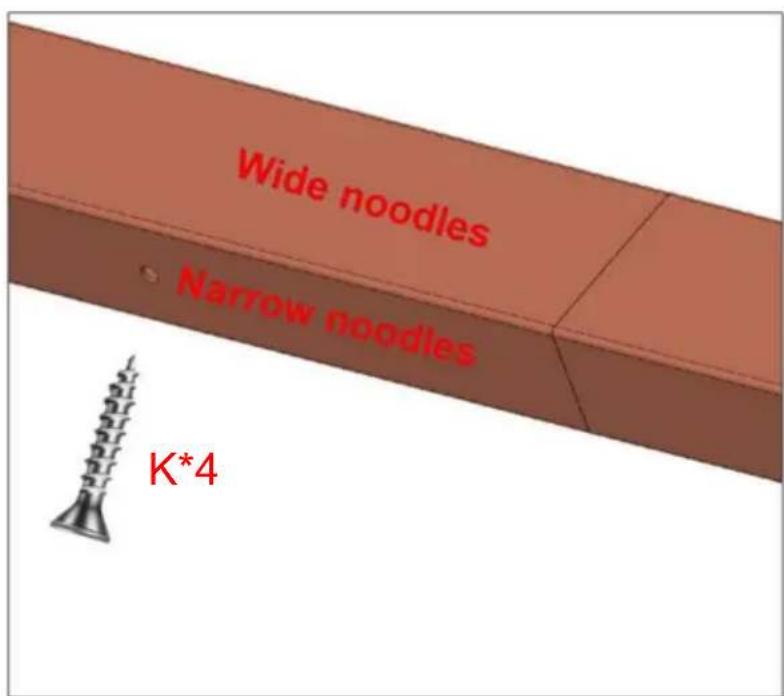

Assemblez le cadre à l'aide de vis (K*4).

3-1

Montez le cadre sur le mur.

Niveau

de forage

Ruban à mesurer

Craie/graphite

Escabeau

1. Les dessins d'installation se trouvent sur la page suivante.
2. Marquez l'emplacement des trous de montage mesurés sur votre surface de montage à la craie ou au graphite. Utilisez un niveau si nécessaire.
3. Percez des avant-trous sur les marqueurs spécifiques. Sélectionnez la taille du trou percé selon les différents types de murs suivants.

Plan 1 (Convient aux murs durs) : Installez avec des vis d'expansion (H*6), en utilisant un foret d'un diamètre de ∅12 mm.

Plan 2 (Convient aux murs en bois) : Installez avec des clous muraux (I*6), en utilisant un foret d'un diamètre de ∅6 mm.

4. Fixez l'ensemble du cadre assemblé au mur.

Remarque : Vérifiez si le cadre est fermement installé sur le mur pour l'empêcher de tomber à un stade ultérieur.

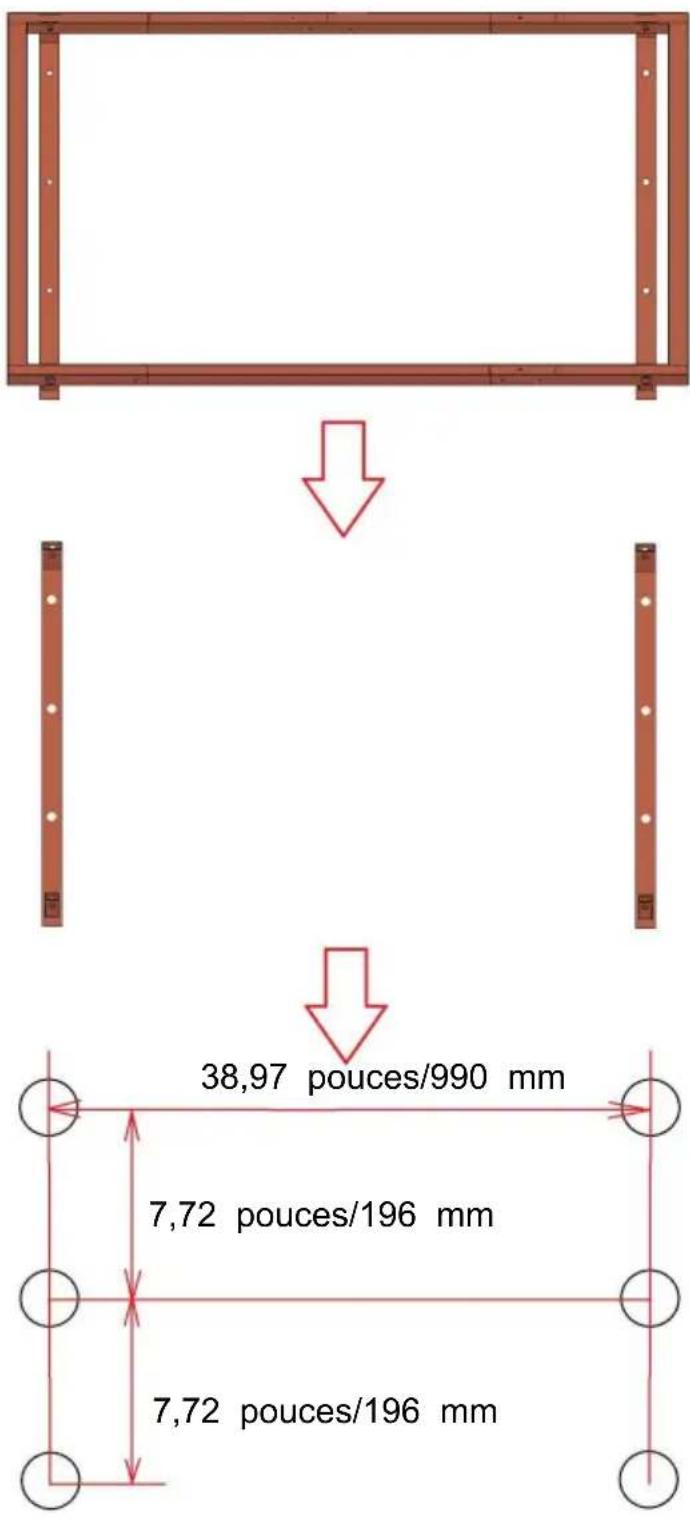

3-2 Dessins d'installation

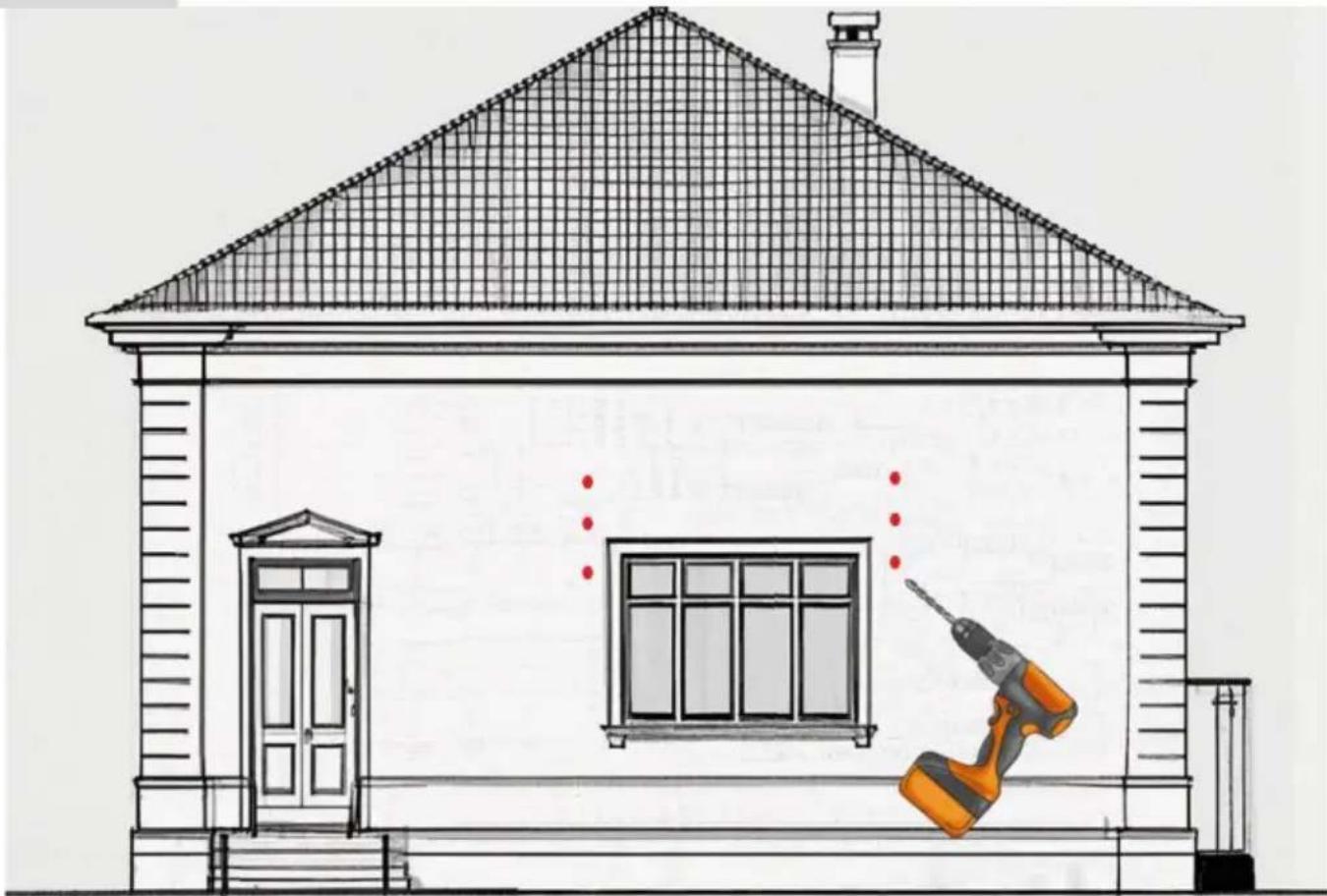

Marquez 6 positions de trous de fixation sur le mur selon le dessin, puis percez 6 trous.

4

Pose des tuiles métalliques.

REMARQUE : Une fois le cadre installé sur le mur, installez les carreaux métalliques un par un.

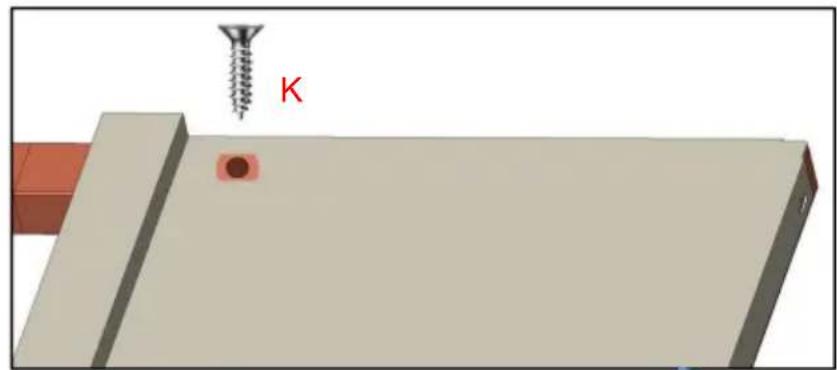

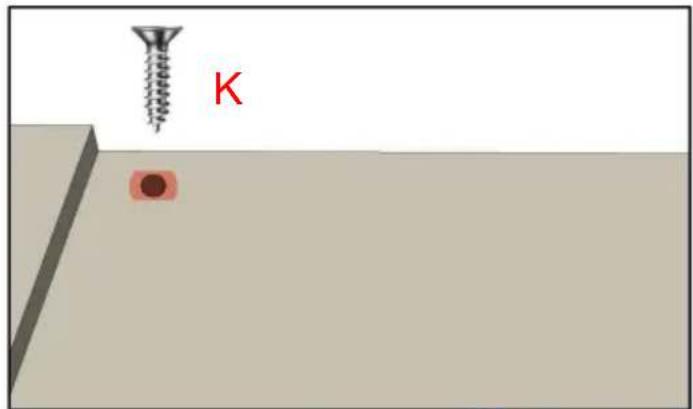

1. Fixez l'étagère au mur. 2. Commencez à installer les premières tuiles métalliques F1 et F2 par le côté droit du produit. Laissez F1 chevaucher F2, puis fixez F1 avec des vis (K*5).

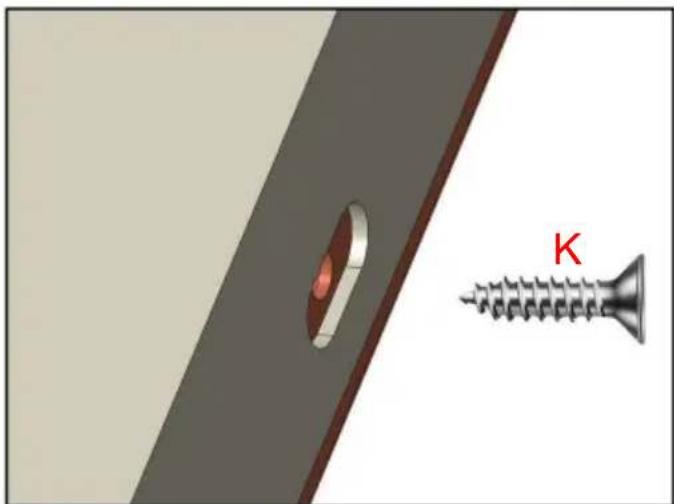

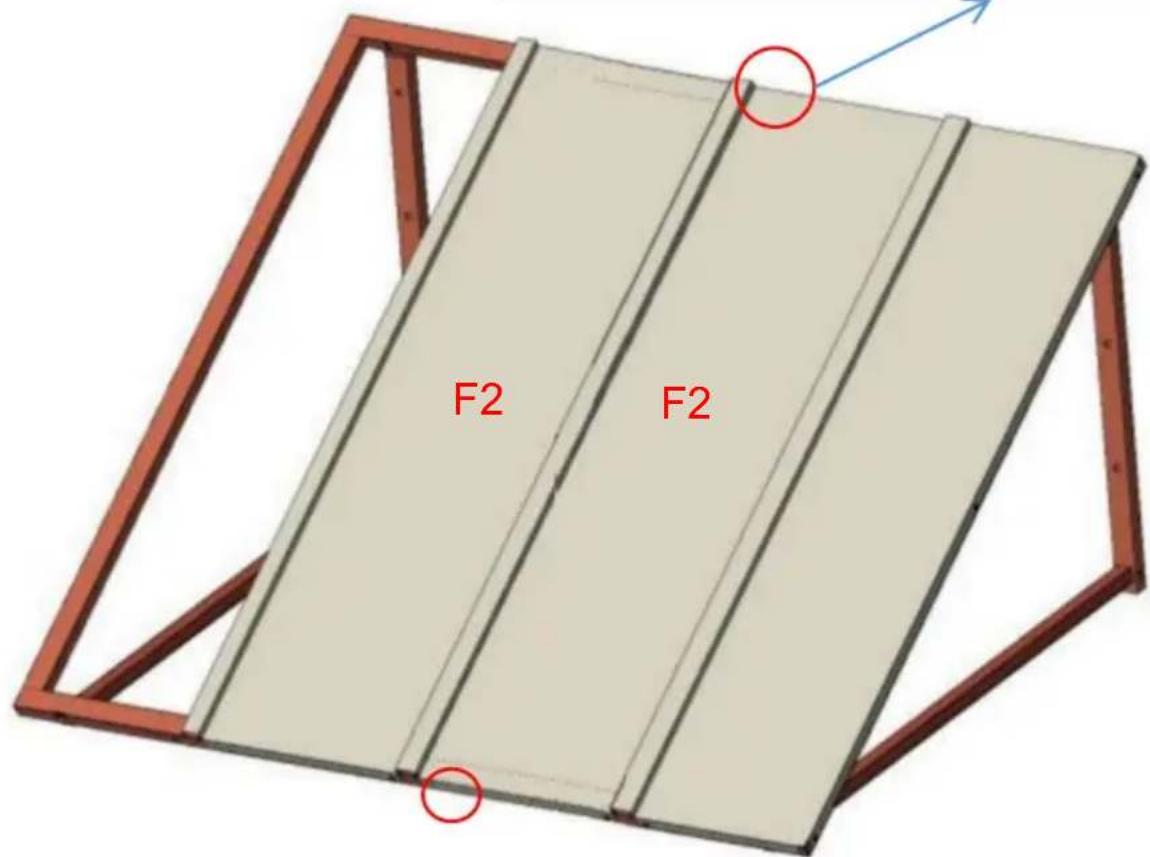

5 Pose des tuiles métalliques.

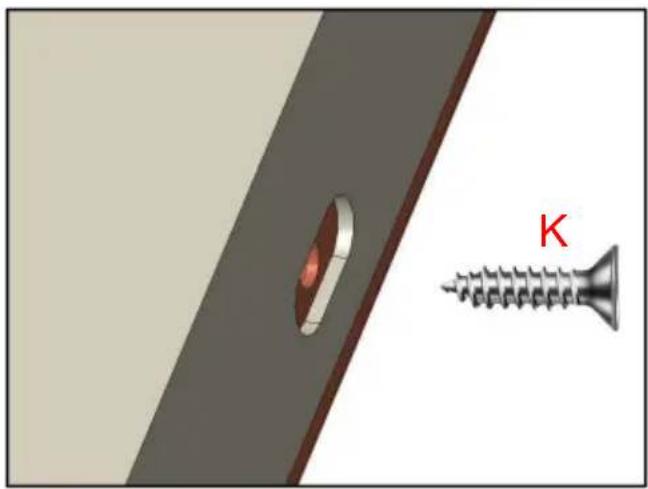

Installez les tuiles métalliques (F2) séquentiellement à partir du côté droit du produit et fixez-les avec des vis (K*4).

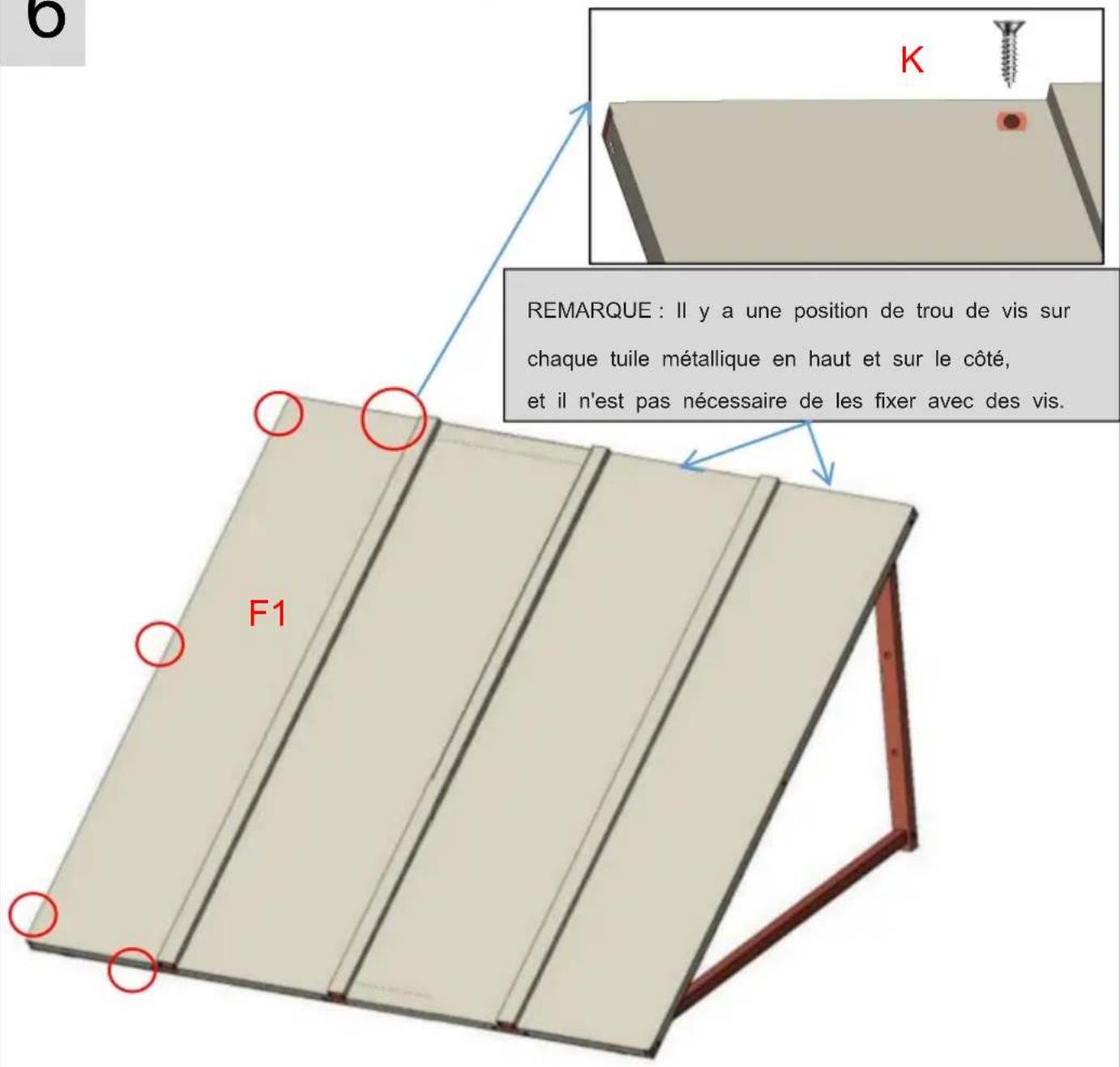

6 Pose des tuiles métalliques.

Installez la dernière tuile F1 et fixez-la avec des vis (K*5).

7

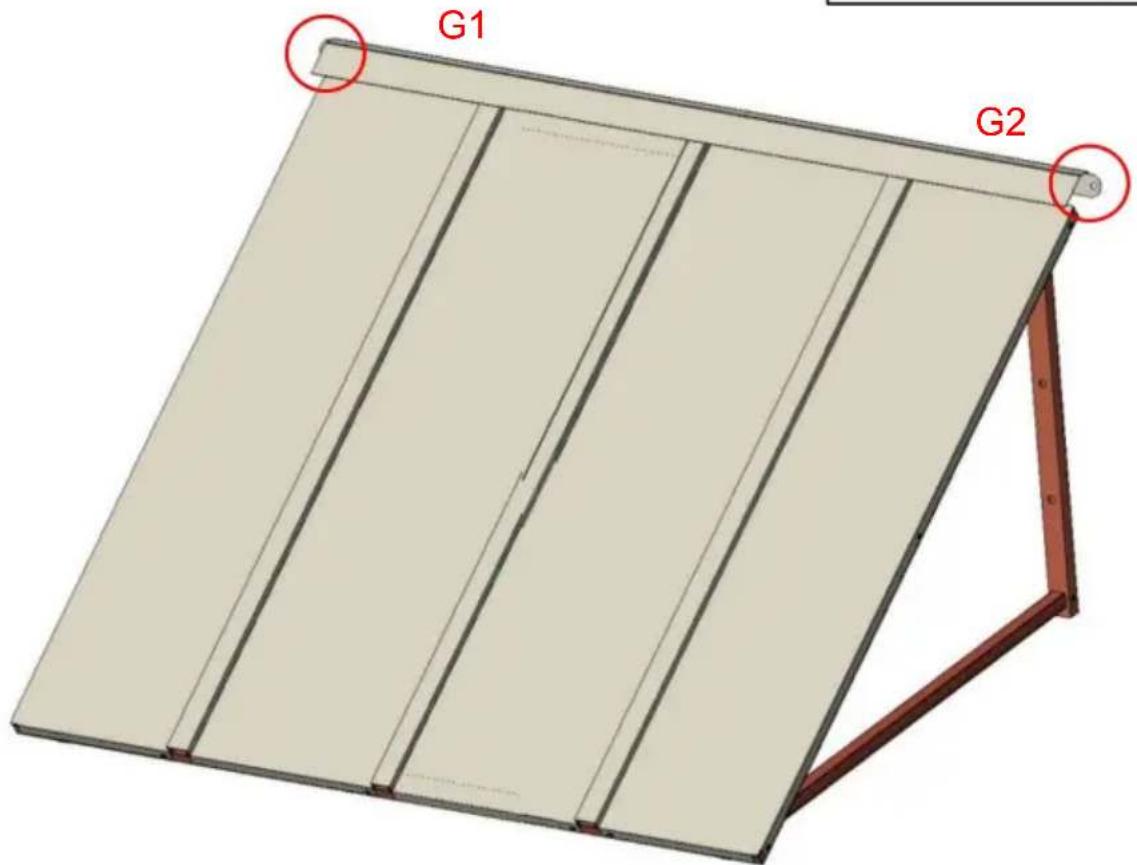

Fixez les plaques métalliques.

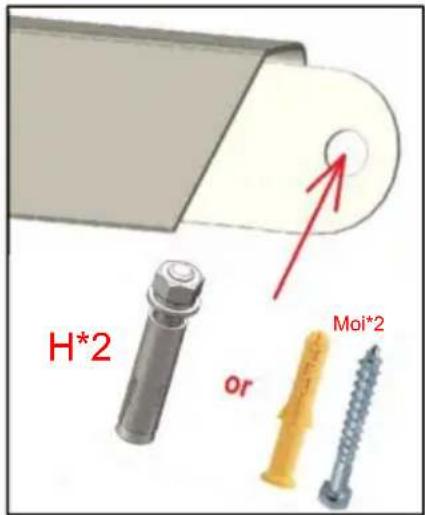

Fixez les plaques métalliques G1 et G2 avec des vis (H ou I).

Plan 1 (Convient aux murs durs) : Installer avec des vis d'expansion (H*2), à l'aide d'un foret d'un diamètre de ø12 mm.

Plan 2 (Convient aux murs en bois) : Installer avec des clous muraux (I*2), en utilisant un foret d'un diamètre de ø6mm.

Plaques métalliques (G1 G2) : La hauteur du store ne prend pas en compte Plaques métalliques à prendre en compte. Les plaques métalliques peuvent être montées à à n'importe quelle distance au-dessus du cadre solide de l'auvent.

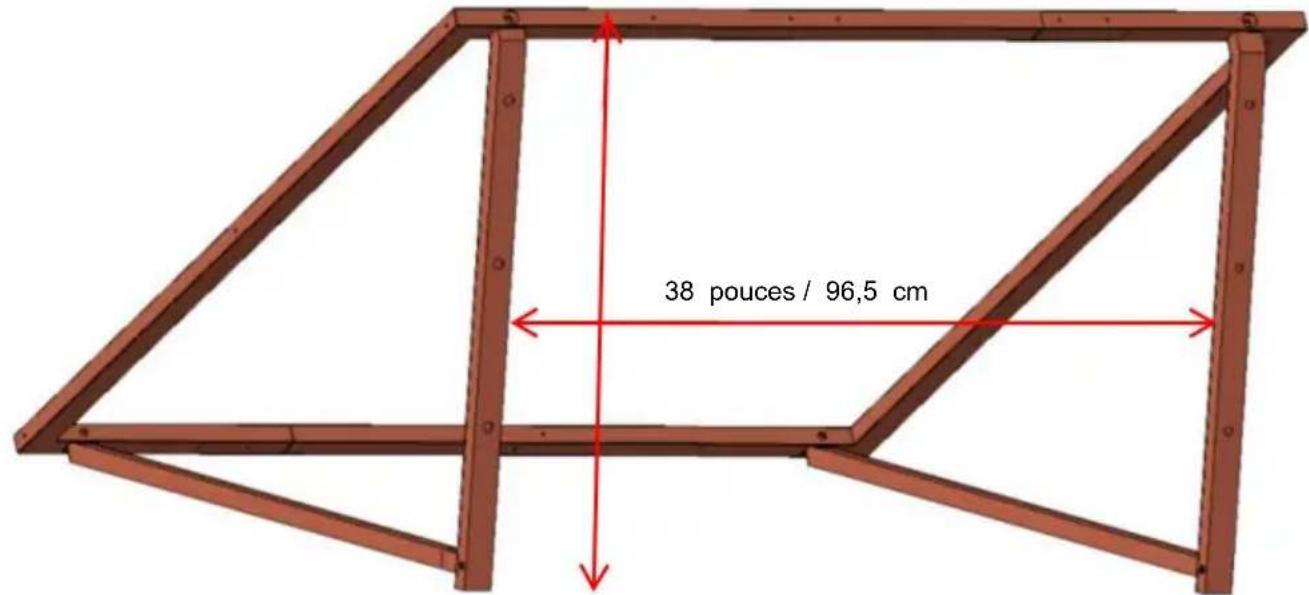

PARAMÈTRE DU PRODUIT

Modèle	CGW-44 pouces
	FerMatériel
Couleur	Noir
Zone d'ombrage	44*24 pouces (112,5*61 cm)
Largeur maximale appropriée pour portes/fenêtres	31,5 pouces/80 cm

24 pouces / 61 cm

44 pouces / 112,5 cm

Charges de neige

Les auvents de porte en aluminium sont fabriqués

à partir des composants de la plus haute qualité disponibles

actuellement sur le marché. Ils sont conçus pour

résister à des conditions météorologiques normales, y compris

pluie, grésil, neige et vent. Cependant, ils sont

non conçus pour supporter des vents dépassant 30

miles par heure, des charges de neige de plus de 12

pouces de neige lourde et humide ou 24 pouces de neige légère

neige. De plus, ils ne peuvent pas résister à la

force d'impact de la neige et de la glace tombant d'un

toit supérieur ou d'un empilement. Ce produit vous offrira

d'excellentes performances à condition qu'il soit installé

correctement et utilisé dans la limite de sa charge prévue -

limites de roulement.

Veuillez retirer la neige rapidement pendant l'utilisation.

Fabricant : Shanghai Muxin Muye Youxian Gongsi

Adresse : Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu,

Shanghai 200000 CN.

EC REP : E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Francfort-sur-le-Main.

UK REP : YH CONSULTING LIMITED.

Importé en Australie : SIHAO PTY LTD.

Importé aux États-Unis : Sanven Technology Ltd.
