MODE D'EMPLOI CGW-104INCH Vevor
Assistance technique et certificat de garantie
électronique www.vevor.com/support
VEVOR
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation.
L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT:
Veuillez lire ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner entraîner des blessures graves.
Précautions de montage
- Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
- Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant le montage.
- Gardez la zone de montage propre et bien éclairée.
- Gardez les spectateurs hors de la zone pendant le montage.
- Ne vous rassemblez pas si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou des médicaments.
- Les capacités du produit s'appliquent à un produit correctement et complètement assemblé. produits uniquement.
- Assemblez sur une surface plane, de niveau, dure et lisse, capable de supporter en toute sécurité supportant l'auvent de porte en métal.
- Pour plus d'informations sur les pièces répertoriées ci-dessous pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballer et séparer toutes les pièces dans une zone de travail propre.
Précautions d'emploi
- NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.
- Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité. article.
- Ne pas dépasser les capacités de poids spécifiées.
- Utiliser uniquement sur une surface plane, nivelée, dure et lisse qui peut être utilisée en toute sécurité soutenir un auvent de porte en métal entièrement chargé.
- Utiliser uniquement comme prévu.
- Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées ou endommagées.
- Des pièces de rechange telles que des vis sont disponibles.
CONSERVEZ CE MANUEL

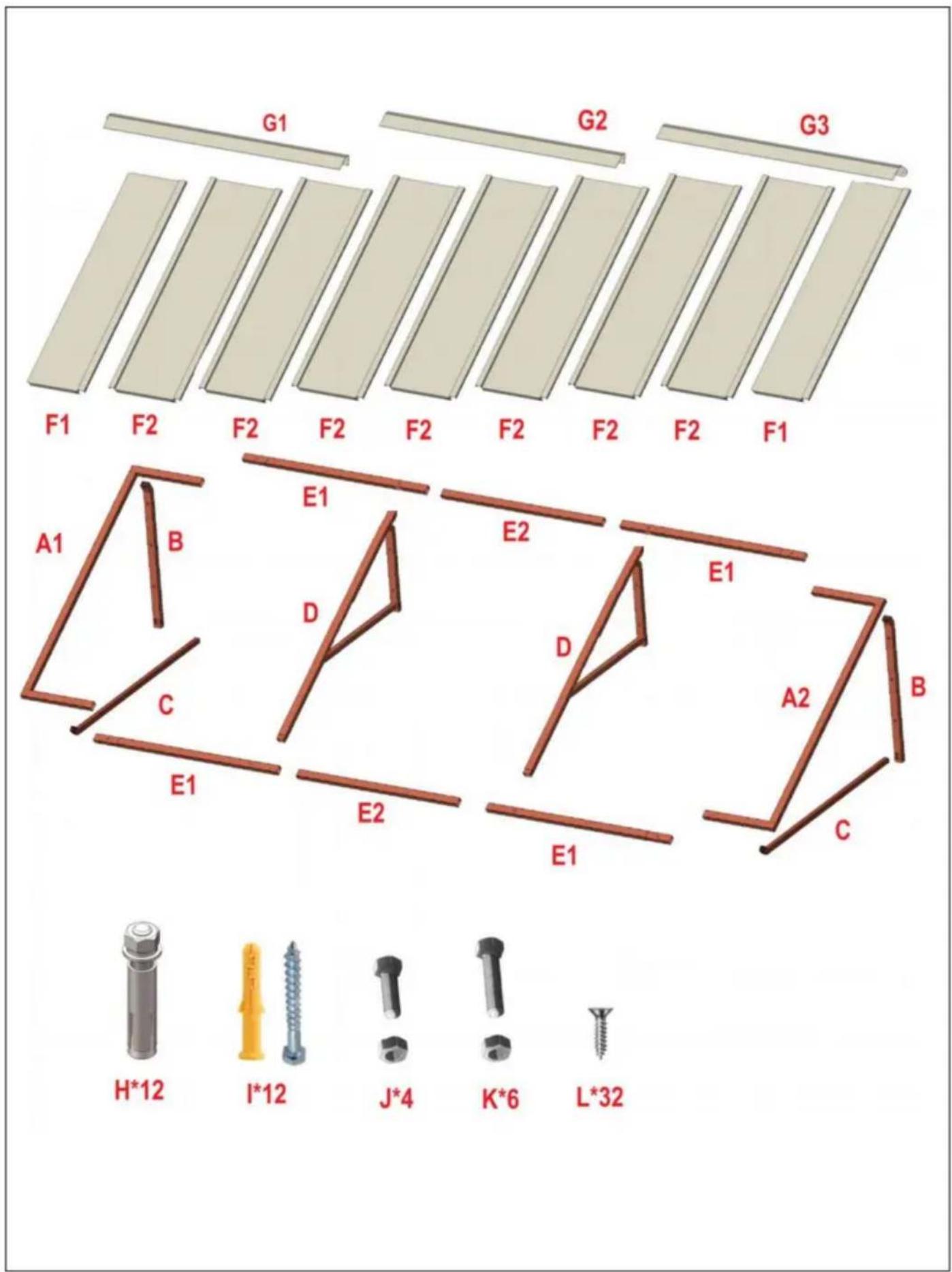

LISTE DES PIÈCES
| A1 | 1 | ![]() |
| A2 | 1 | ![]() |
| B | 2 | ![]() |
| C | 2 | ![]() |
| D | 2 | ![]() |
| E1 | 4 | ![]() |
| E2 | 2 | ![]() |
| F1 | 2 | ![]() |
| F2 | 7 | ![]() |
| G1 | 1 | ![]() |
| G2 | 1 | ![]() |
| G3 | 1 | ![]() |
| H | 12 | ![]() |
| . | 12 | ![]() |
| J | 4 | vis courte M8*25mmVis longue M8*40mm |
| K | 6 | |
| L | 32 | ![]() |
ÉTAPE D'ASSEMBLAGE

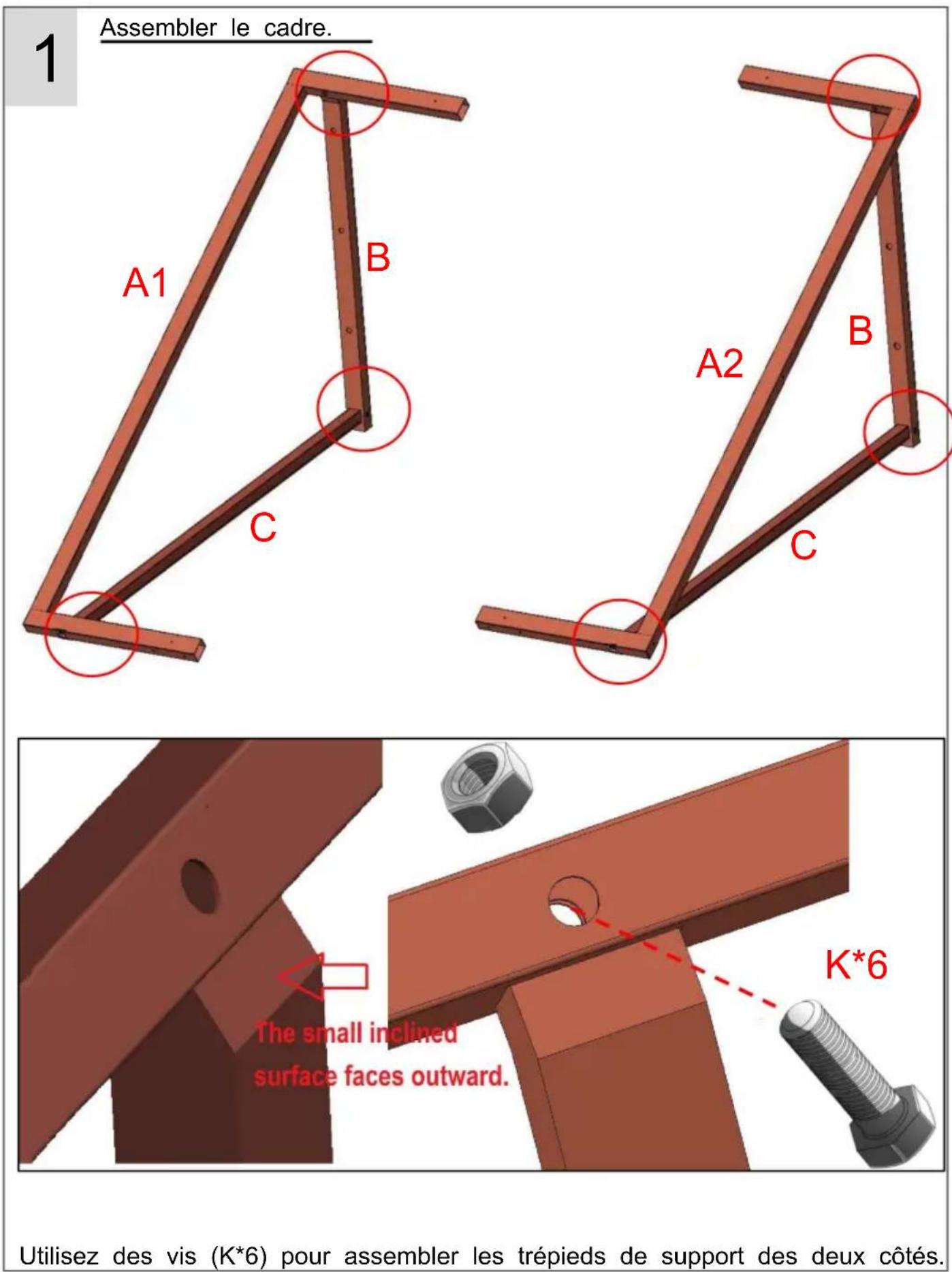

Utilisez des vis (K*6) pour assembler les trépieds de support des deux côtés.
2

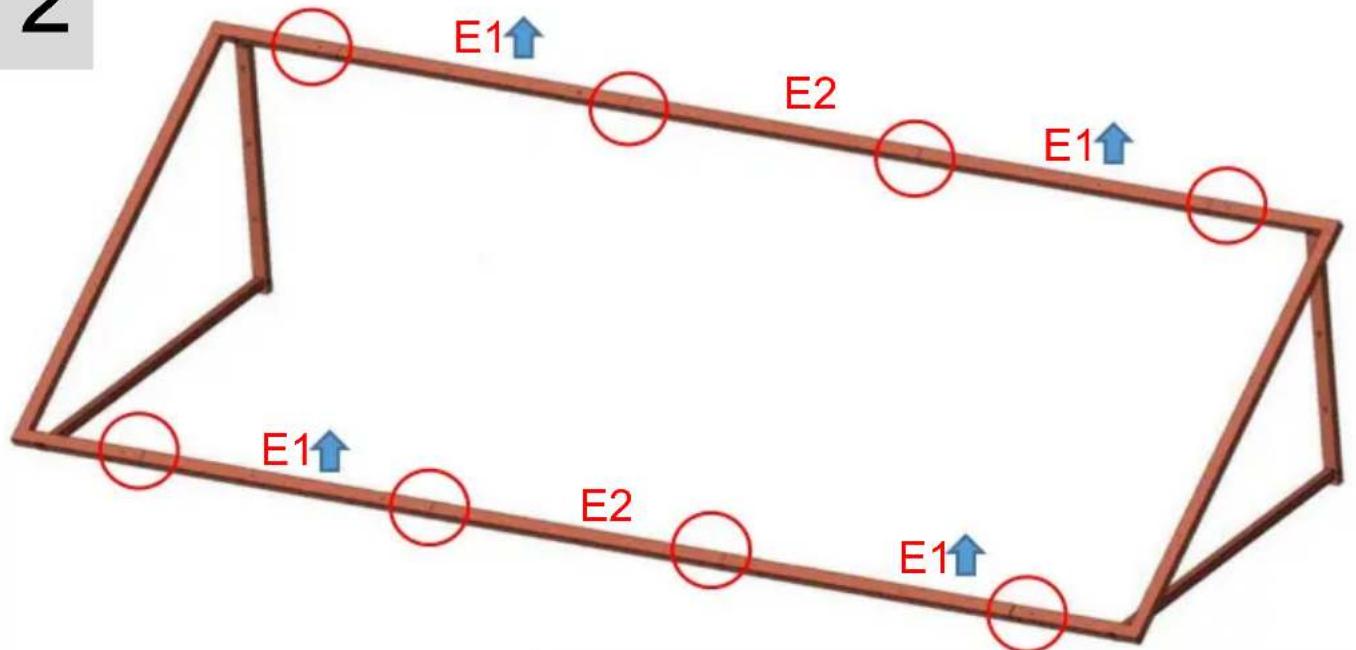

Assembler le cadre.


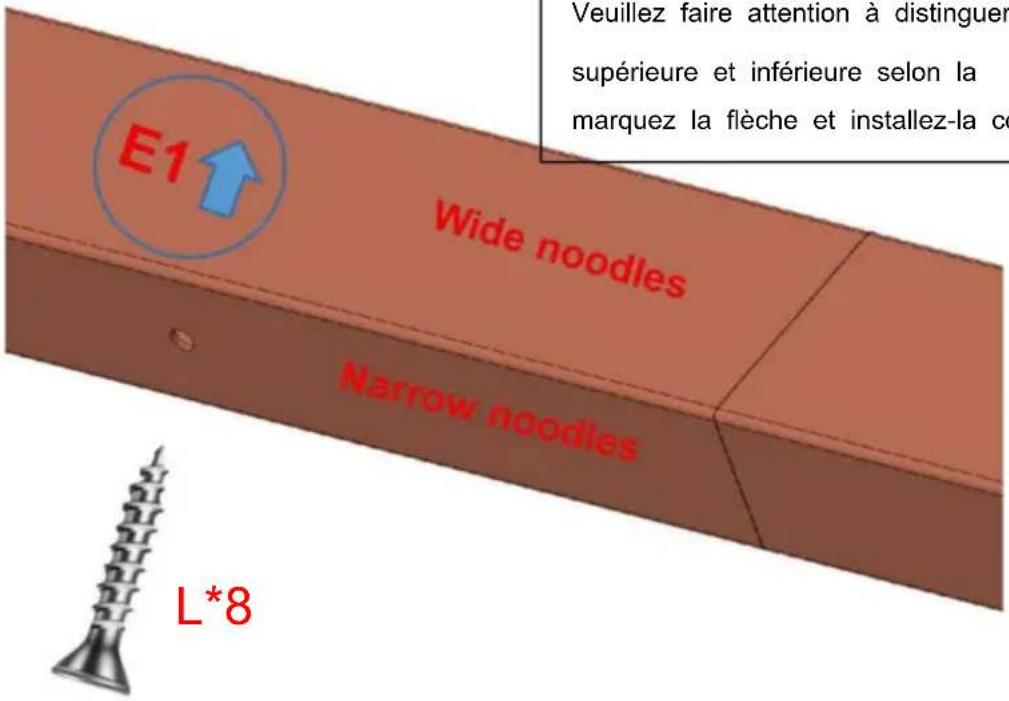

E1↑ E2 E1↑ E1↑ E2 E1↑La partie E1 est étiquetée avec une flèche.

Veuillez faire attention à distinguer les directions
supérieure et inférieure selon la
marquez la flèche et installez-la comme indiqué dans le
3

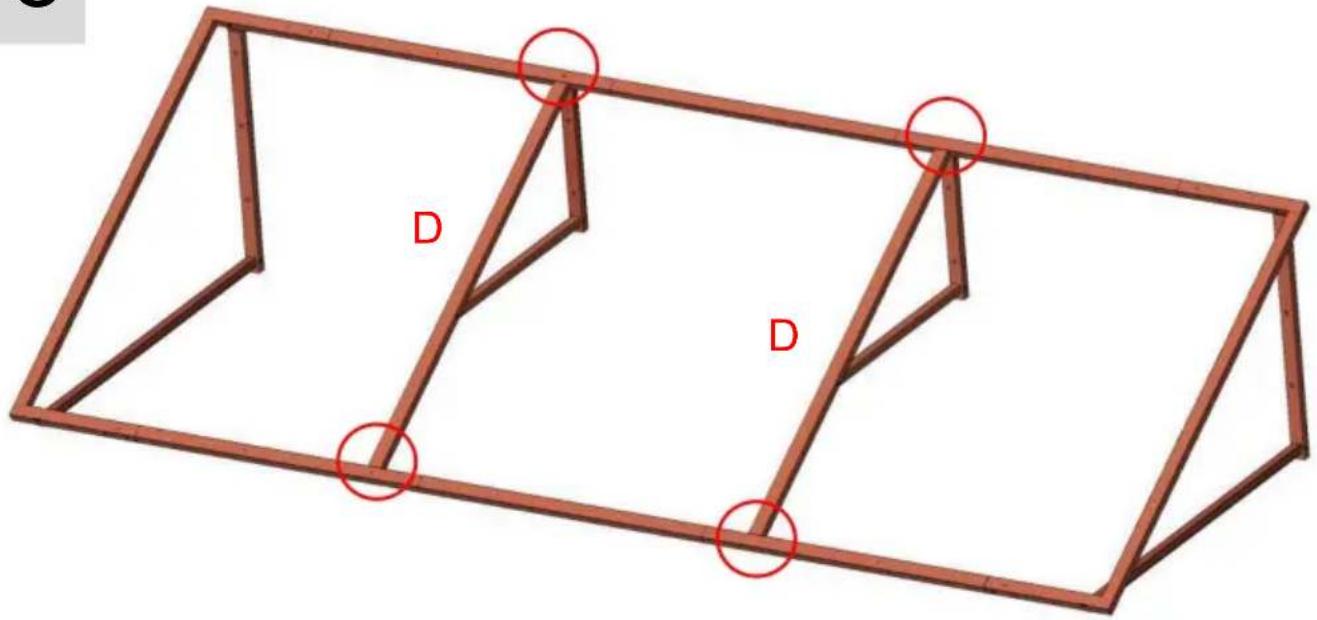

Assembler le cadre.


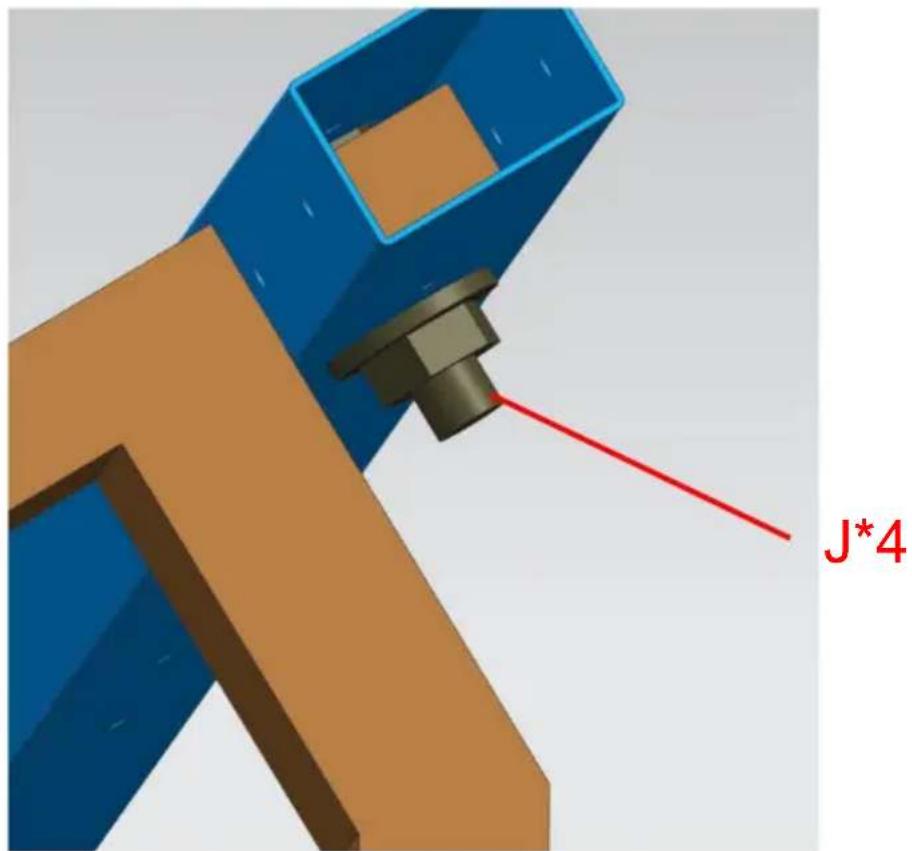

J*4Utilisez des vis (J*4) pour assembler le trépied de support central.
4-1

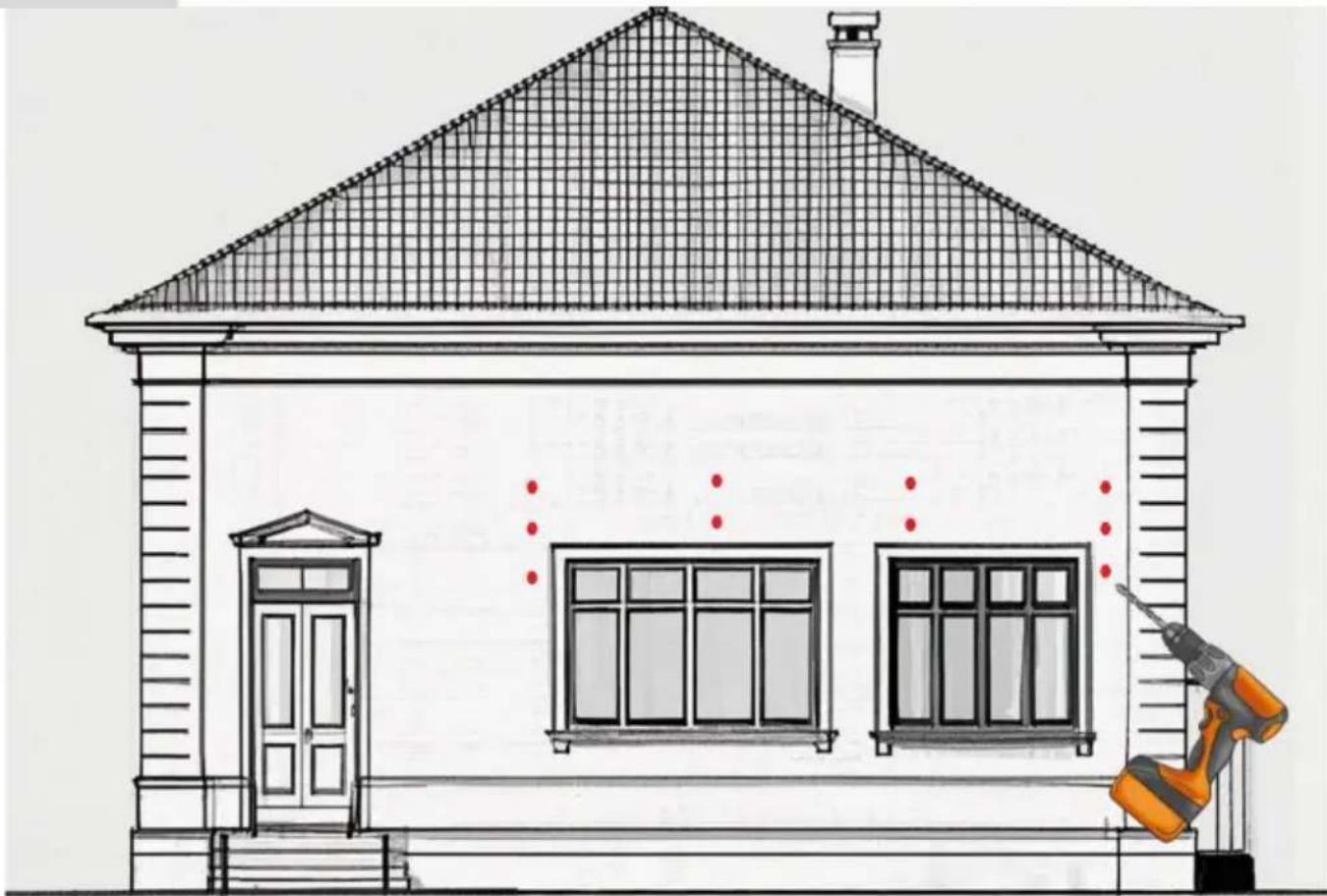

Montez le cadre sur le mur.

| Niveau | de forage | Ruban à mesurer | Craie/graphite Escabeau |
- Les dessins d'installation se trouvent sur la page suivante.
- Marquez l'emplacement des trous de montage mesurés sur votre
Surface de montage à la craie ou au graphite. Utiliser un niveau si nécessaire. - Percez des avant-trous sur les marqueurs spécifiques. Sélectionnez la taille trou percé selon les différents types de murs suivants.
Plan 1 (Convient aux murs durs) : Installer avec des vis d'expansion (H*10), en utilisant un foret d'un diamètre de ø12 mm.
Plan 2 (Convient aux murs en bois) : Installer avec des clous muraux (I*10), en utilisant un foret d'un diamètre de ø6mm.

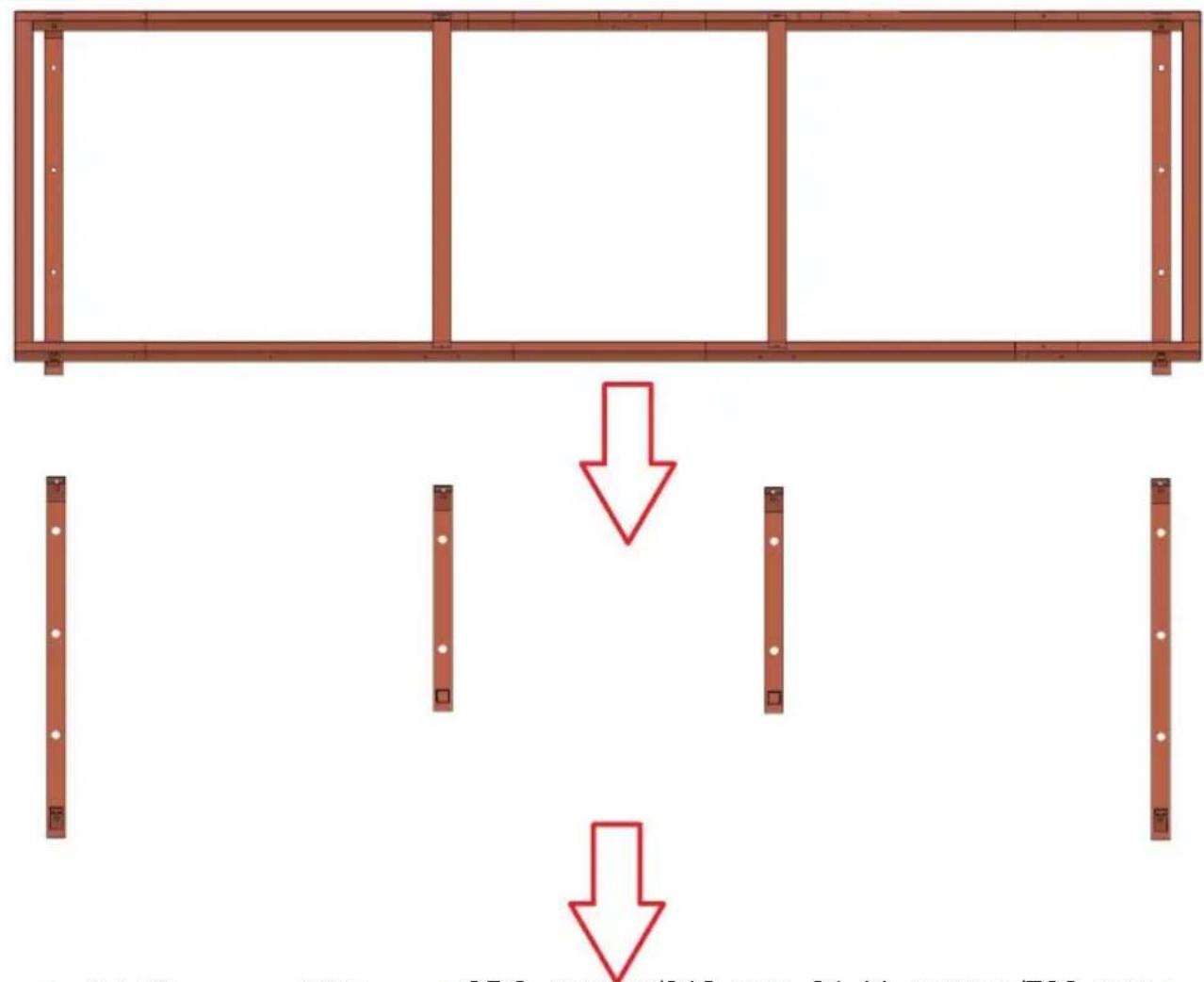

4.Fixez l'ensemble du cadre assemblé au mur.
Remarque : Vérifiez si le cadre est fermement installé sur le mur pour l'empêcher de tomber à un stade ultérieur.
4-2

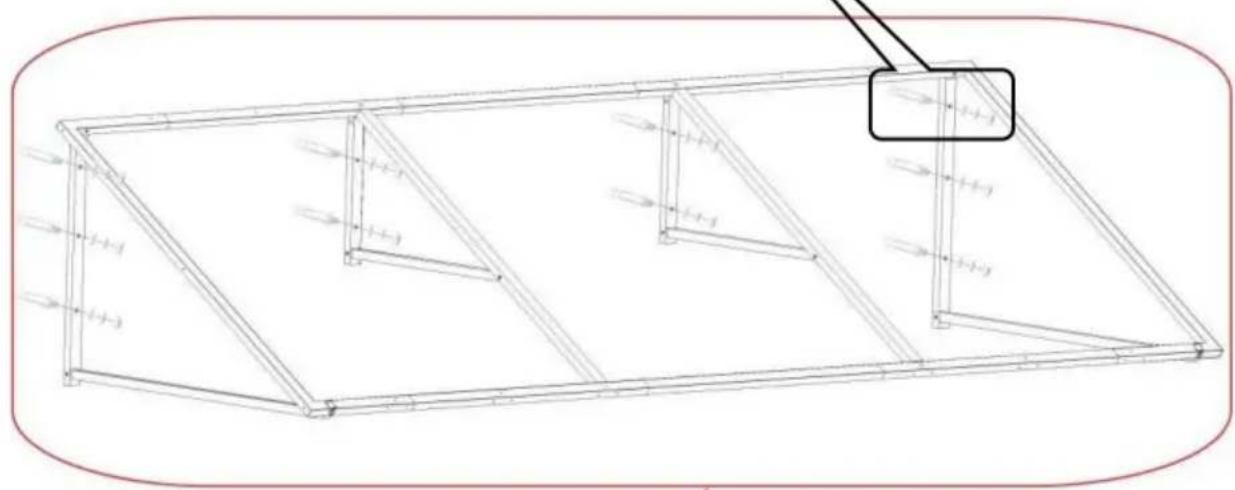

Dessins d'installation

Marquez 10 positions de trous de fixation sur le mur selon le dessin, puis percez 10 trous.
4-3
Dessins d'installation.


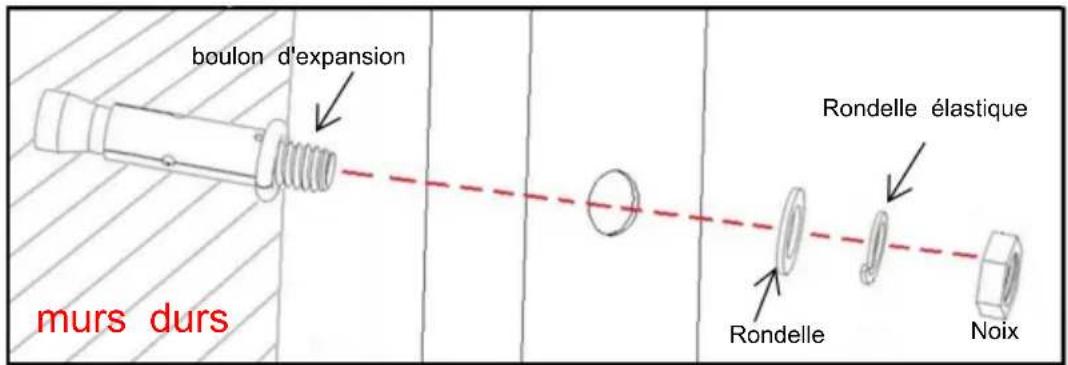

boulon d'expansion murs durs Rondelle élastique Rondelle Noix


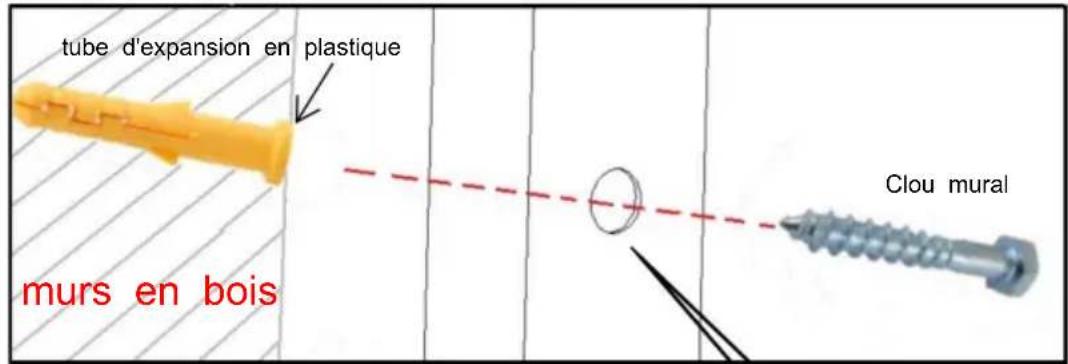

tube d'expansion en plastique murs en bois Clou mural
Pose des tuiles métalliques.

REMARQUE : Une fois le cadre installé sur le mur, installez les carreaux métalliques un par un.

1.Fixez l'étagère au mur.

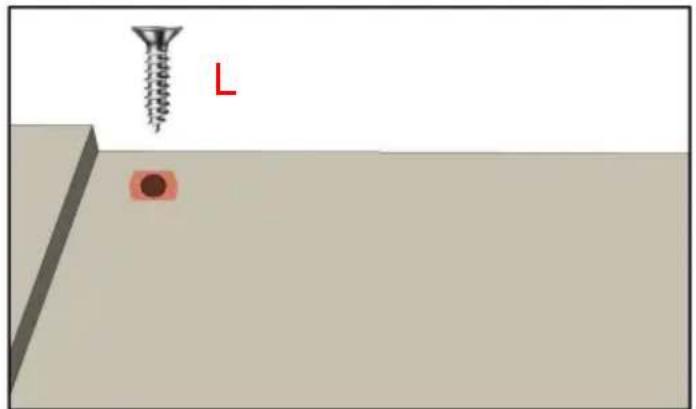

2. Commencez à installer les premières tuiles métalliques F1 et F2 par le côté droit du produit. Laissez F1 chevaucher F2, puis fixez F1 avec des vis (L*5).
6
Pose des tuiles métalliques.

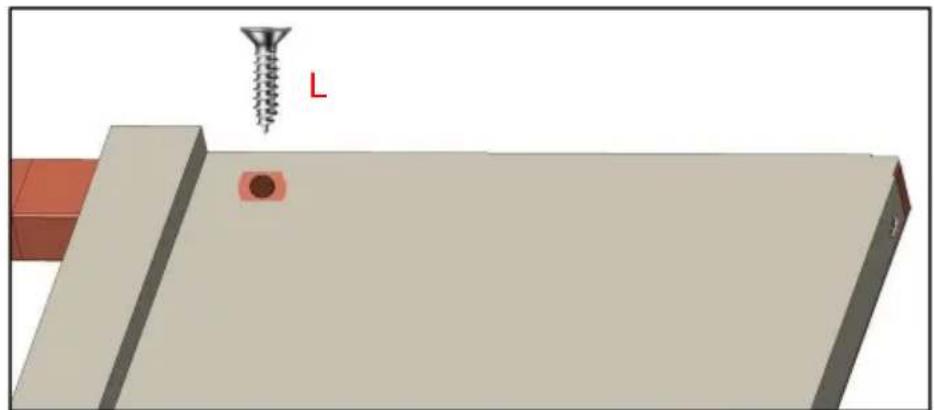

Installez les tuiles métalliques (F2) séquentiellement à partir du côté droit du produit et fixez-les avec des vis (L*14).


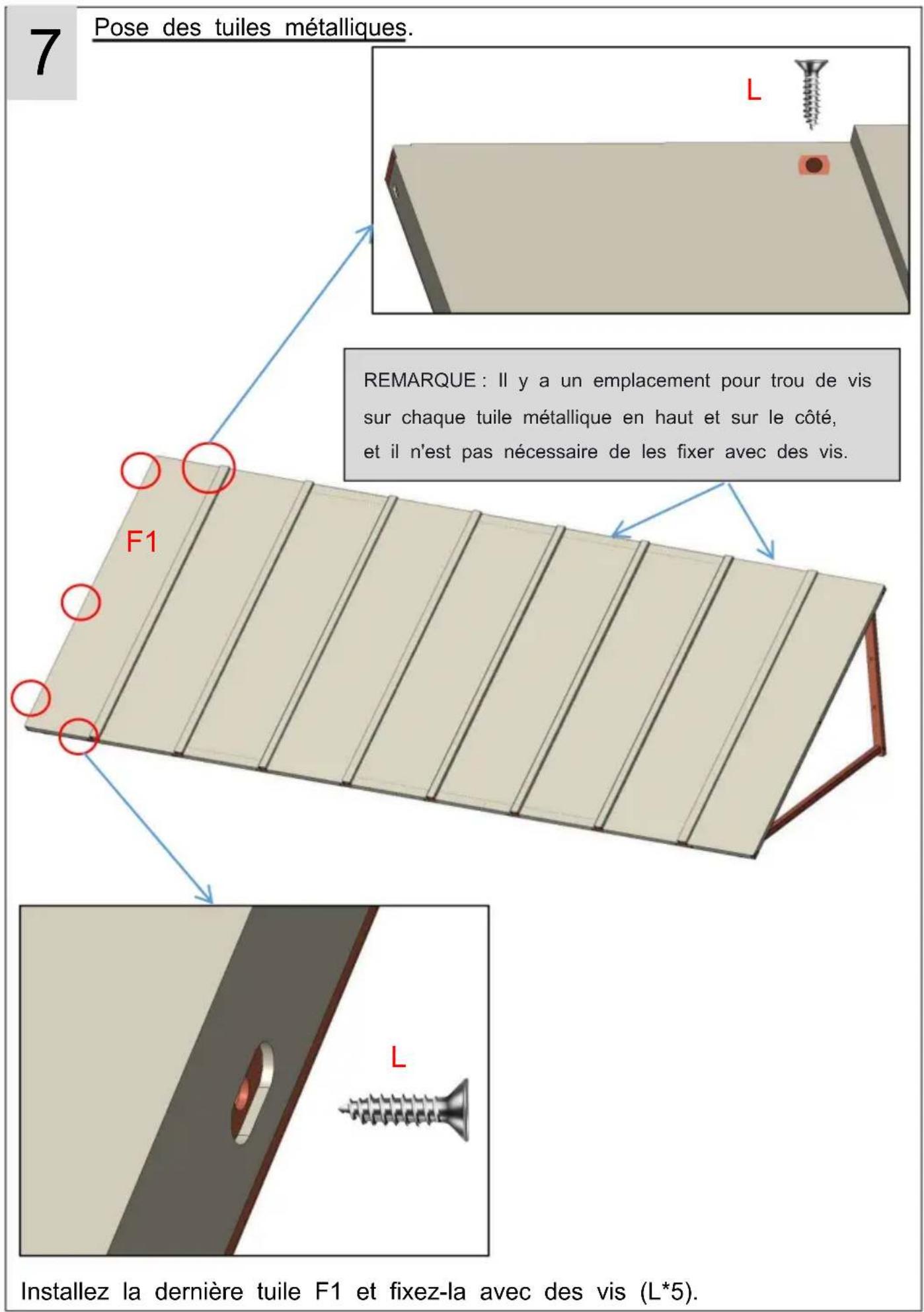

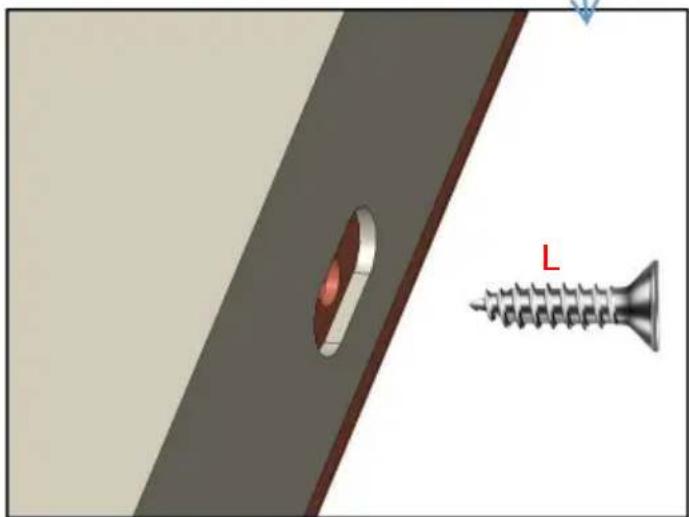

7 Pose des tuiles métalliques. F1 L REMARQUE : Il y a un emplacement pour trou de vis sur chaque tuile métallique en haut et sur le côté, et il n'est pas nécessaire de les fixer avec des vis. L Installez la dernière tuile F1 et fixez-la avec des vis (L*5).8
Fixez les plaques métalliques.


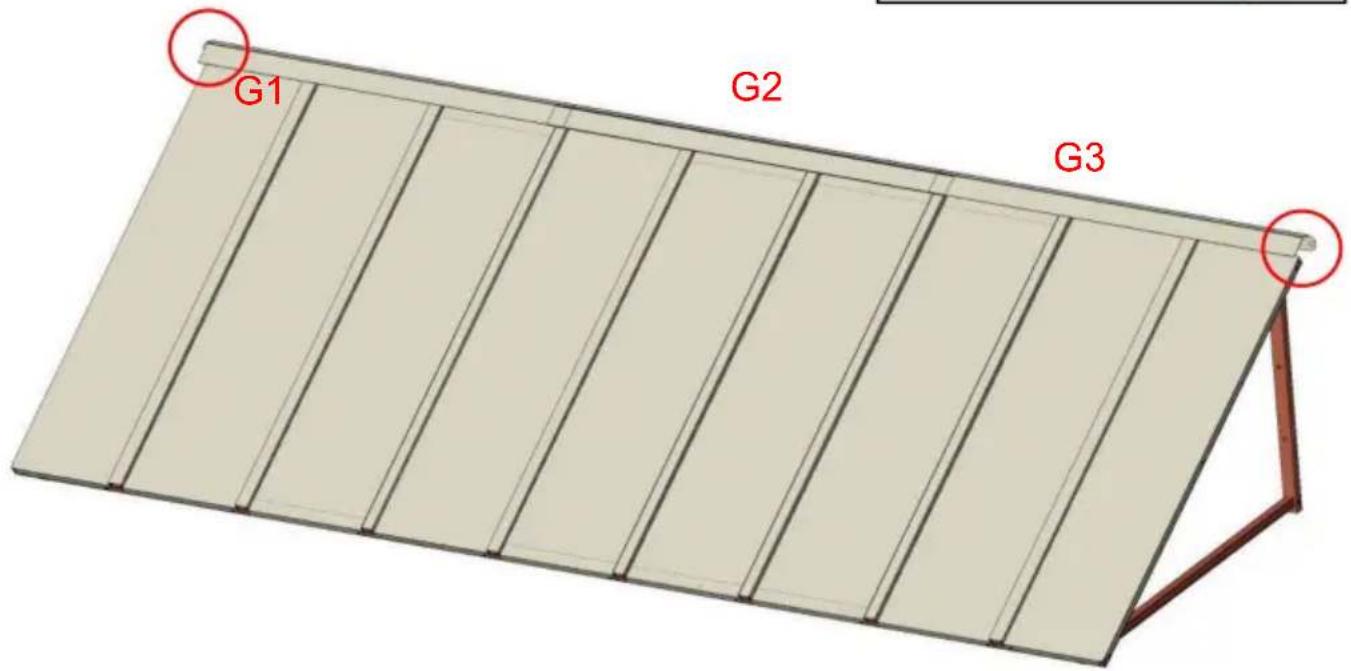

G1 G2 G3Fixez les plaques métalliques G1 et G3 avec des vis (H ou I).
Plan 1 (Convient aux murs durs) : Installer avec des vis d'expansion (H*2), à l'aide d'un foret d'un diamètre de ø12 mm.
Plan 2 (Convient aux murs en bois) : Installer avec des clous muraux (1*2), en utilisant un foret d'un diamètre de ø6mm.
Placez ensuite G2 entre G1 et G3. Remarque : G2 n'a pas besoin d'être réparé. avec des vis.
Plaques métalliques (G1 G2 G3): La hauteur du store ne prend pas en compte Plaques métalliques à prendre en compte. Les plaques métalliques peuvent être montées à à n'importe quelle distance au-dessus du cadre solide de l'auvent.

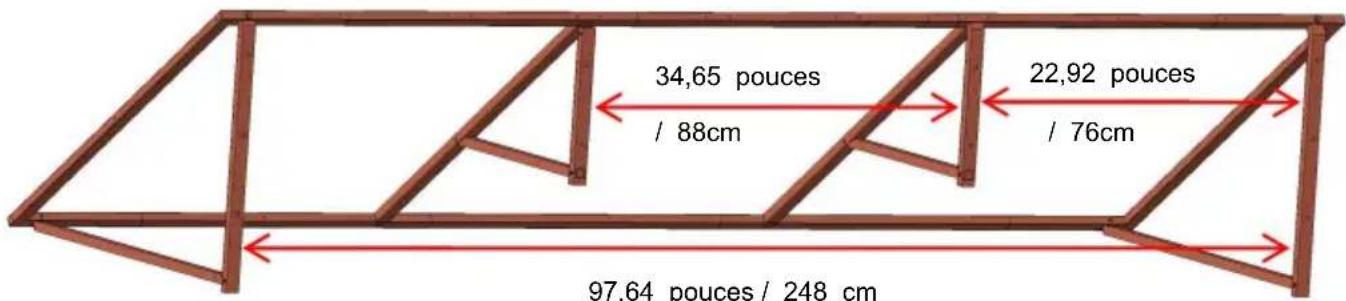

PARAMÈTRE DU PRODUIT
| Modèle | CGW-104INCH |
| FerMatériel | |
| Couleur | Noir |
| 104*36 pouces (264**91 cm)Zone d'ombrage | |
| Largeur maximale appropriée pour portes/fenêtres | 89,8 pouces/228 cm |

other
| Dimension | Value | | ----------------- | --------- | | Width (cm) | 34,65 | | Height (cm) | 88 | | Width (cm) | 22,92 | | Height (cm) | 76 | | Width (cm) | 97,64 |


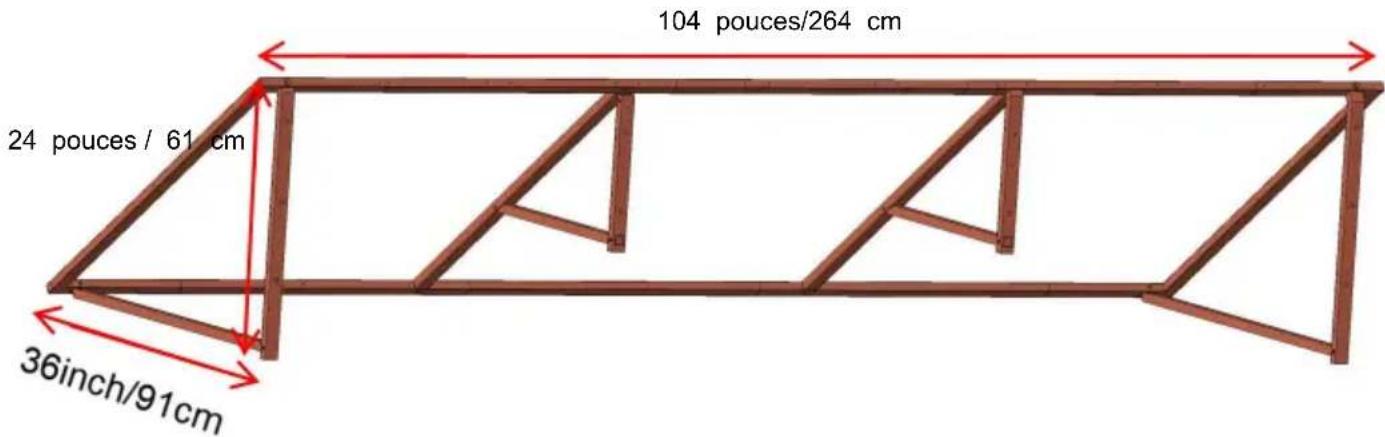

104 pouces/264 cm 24 pouces / 61 cm 36inch/91cmCharges de neige
Les auvents de porte en aluminium sont fabriqués
à partir des composants de la plus haute qualité disponibles
actuellement sur le marché. Ils sont conçus pour
résister à des conditions météorologiques normales, y compris
pluie, grésil, neige et vent. Cependant, ils sont
non conçu pour supporter des vents dépassant 30
miles par heure, charges de neige de plus de 12
pouces de neige lourde et humide ou 24 pouces de neige légère
neige. De plus, ils ne peuvent pas résister à la
force d'impact de la neige et de la glace tombant d'un
toit supérieur ou empilement. Ce produit vous offrira
excellentes performances à condition qu'il soit installé
correctement et utilisé dans la limite de sa charge prévue -
limites de roulement.
Veuillez retirer la neige rapidement pendant l'utilisation.
Fabricant:Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu803nong11hao1602A-1609shi,baoshanqu,
shanghai200000CN.
ECREP : E-CrossStuGmbH.
MainzerLandstr.69,60329FrancfortMain.
UKREP : YHCONSULTINGLIMITED.
Importé vers AUS:SIHAOPTYLTD.
Importé aux États-Unis : SanvenTechnologyLtd.
Assistance technique et certificat de garantie électronique www.vevor.com/support
