BEDIENUNGSANLEITUNG CGW-104INCH Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Die Nichtbeachtung kann zu schweren Verletzungen führen.

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe während der Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder oder Medikamente.
6. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte nur Produkte.
7. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die sicher Unterstützung der Metalltürmarkise.
8. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und trennen Sie alle Teile in einem sauberen Arbeitsbereich.

Vorsichtsmaßnahmen treffen

1. Setzen oder stellen Sie sich nicht auf diesen Gegenstand.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt oder in seiner Nähe zu spielen. Artikel.
3. Überschreiten Sie nicht die angegebene Gewichtskapazität.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die sicher unterstützt eine voll beladene Markise aus Metall.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.
7. Ersatzteile wie Schrauben sind verfügbar.

BEWAHREN SIE DIESES HANDBUCH AUF

TEILELISTE

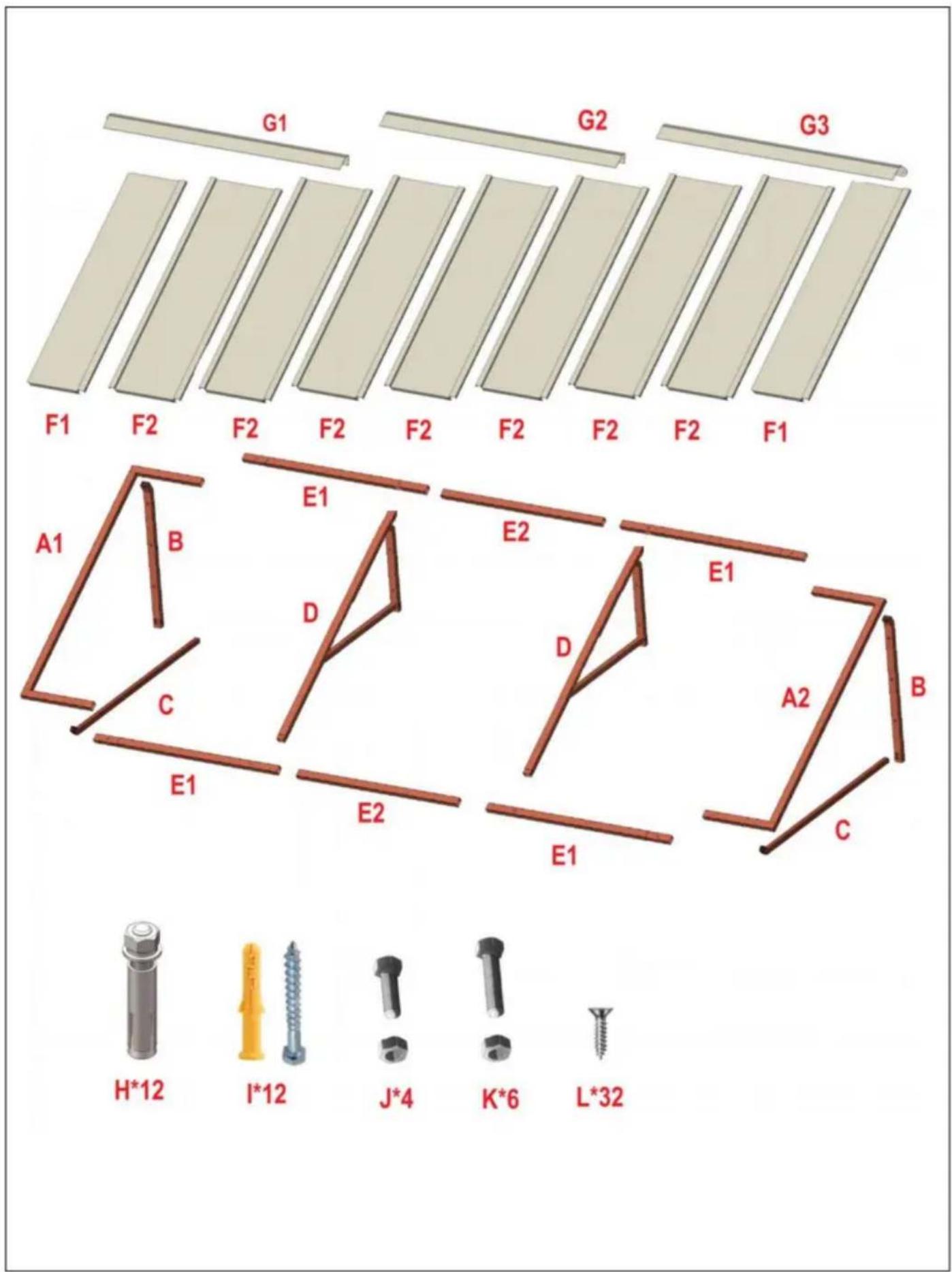

G1 G2 G3 F1 F2 F2 F2 F2 F2 F2 F2 F2 F1 A1 B E1 E2 E1 C D D A2 B E1 E2 E1 C H*12 I*12 J*4 K*6 L*32

Seriennummer	Menge	Teilbild
A1	1
A2	1
B	2
C	2
D	2
E1	4
E2	2
F1	2
F2	7
G1	1
G2	1
G3	1
H	12
	12
J	4	Kurze Schraube M8*25mmLange Schraube M8*40mm
K	6
L	32

MONTAGESTRITT

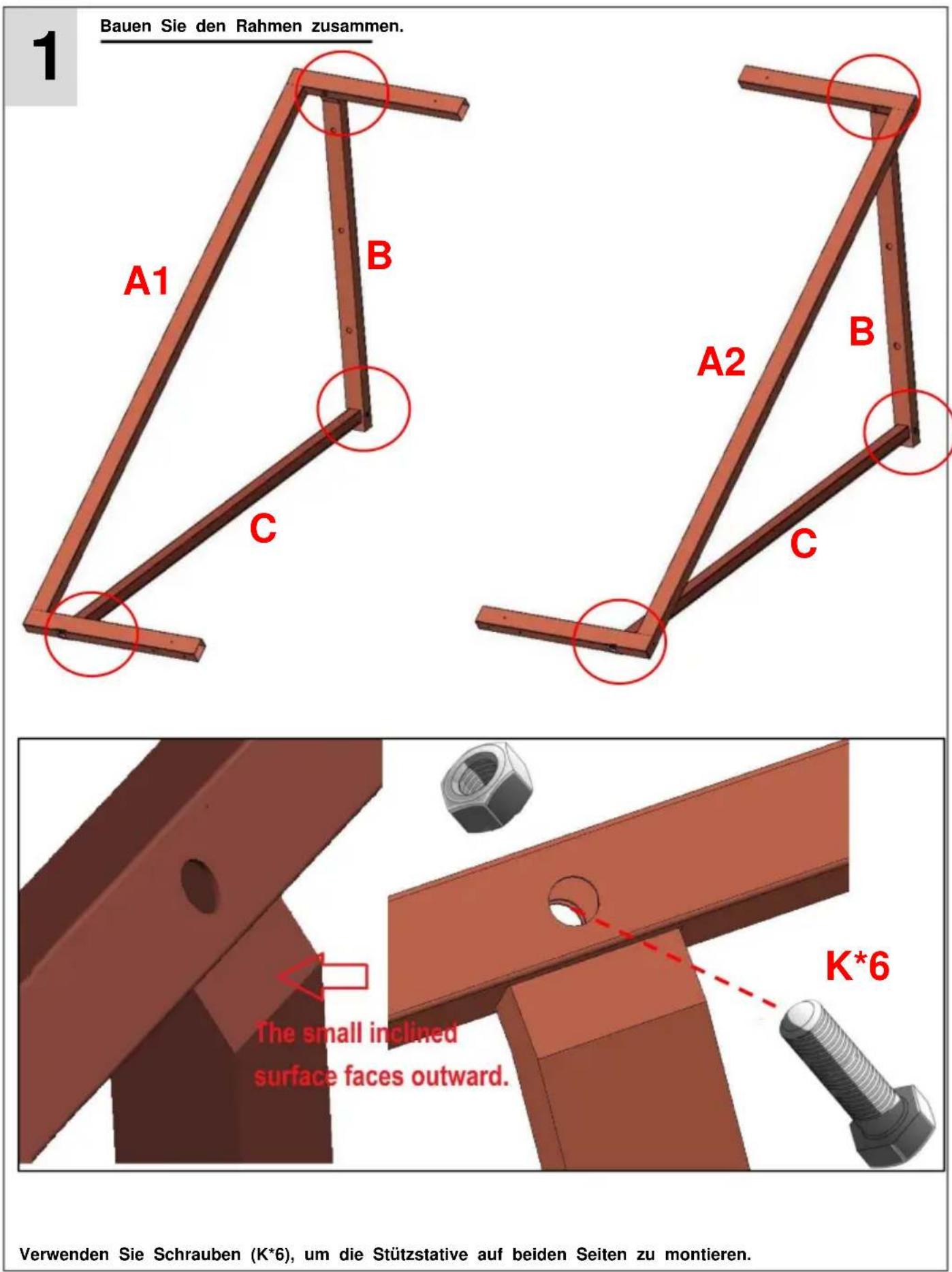

Verwenden Sie Schrauben (K*6), um die Stützstativa auf beiden Seiten zu montieren.

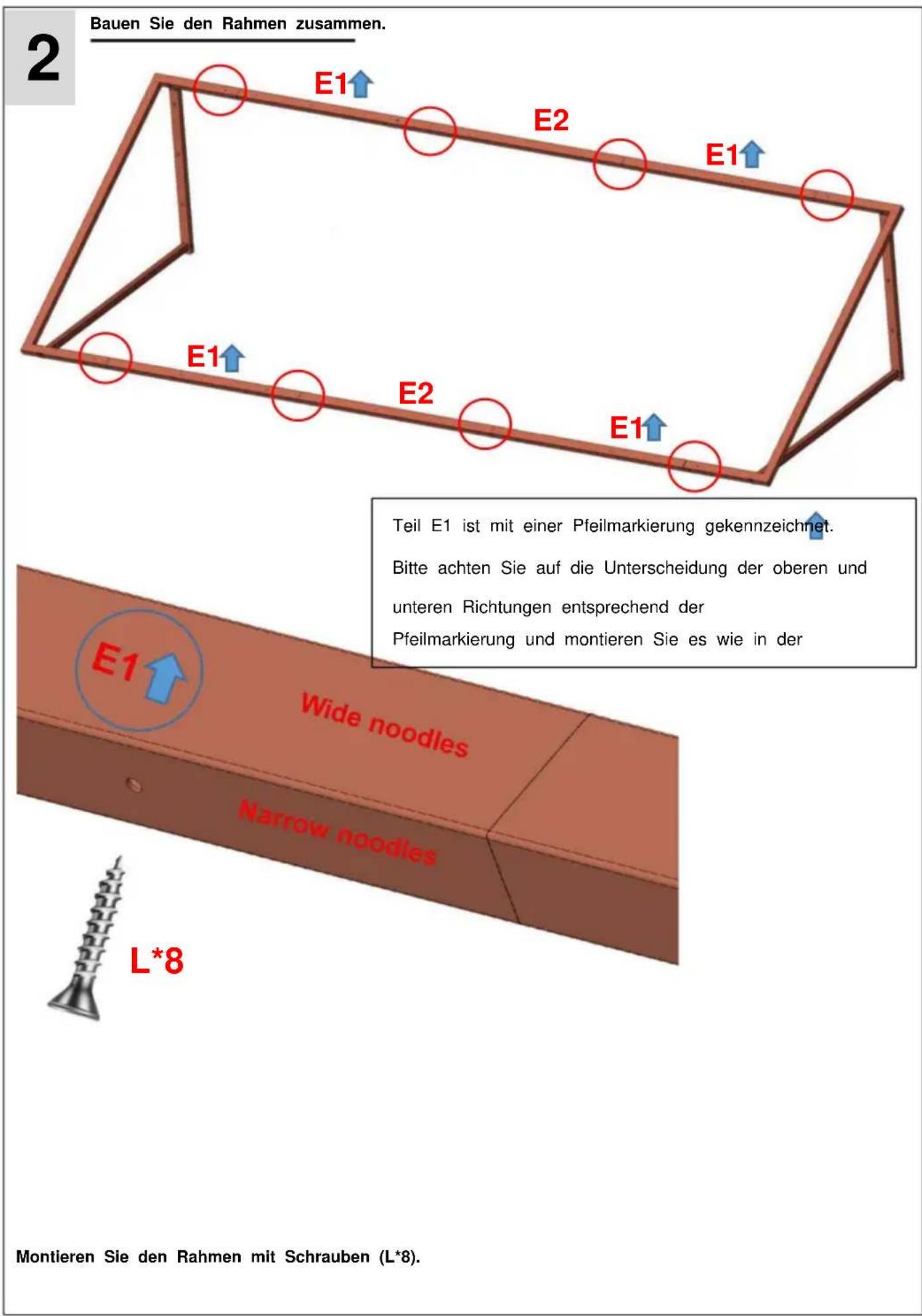

Bauen Sie den Rahmen zusammen. 2 E1↑ E2 E1↑ E1↑ E2 E1↑ E1↑ E1↑ E1↑ E1↑ E1↑ Wide noodles Narrow noodles L*8 Teil E1 ist mit einer Pfeilmarkierung gekennzeichnet. Bitte achten Sie auf die Unterscheidung der oberen und unteren Richtungen entsprechend der Pfeilmarkierung und montieren Sie es wie in der Montieren Sie den Rahmen mit Schrauben (L*8).

3

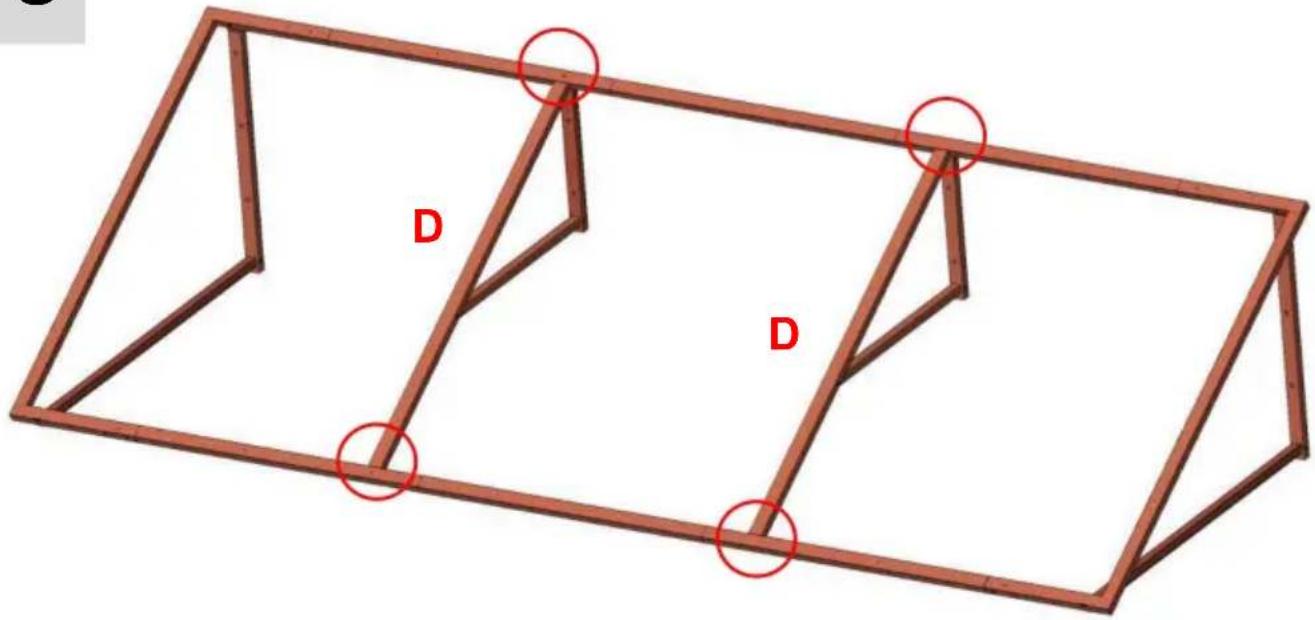

Bauen Sie den Rahmen zusammen.

D D

J*4

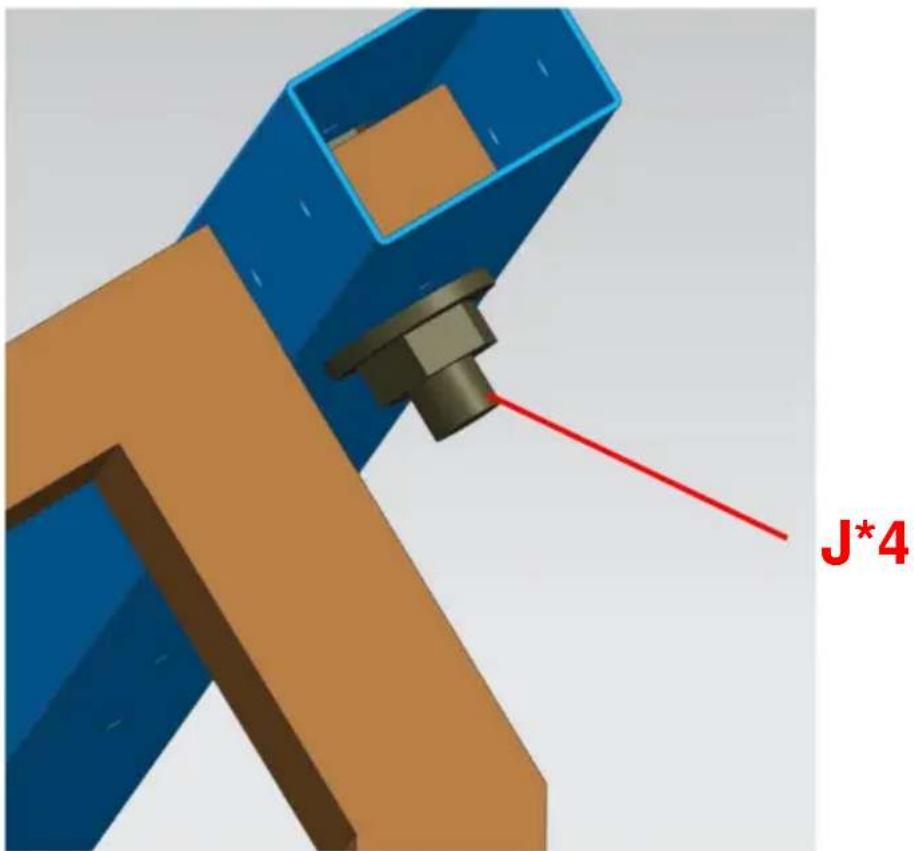

Verwenden Sie Schrauben (J*4), um das mittlere Stützstativ zusammenzubauen.

4-1

Montieren Sie den Rahmen an der Wand.

Bohrmaschine Wasserwaage Maßband Kreide/Graphit Trittleiter

1. Die Installationszeichnungen finden Sie auf der nächsten Seite.

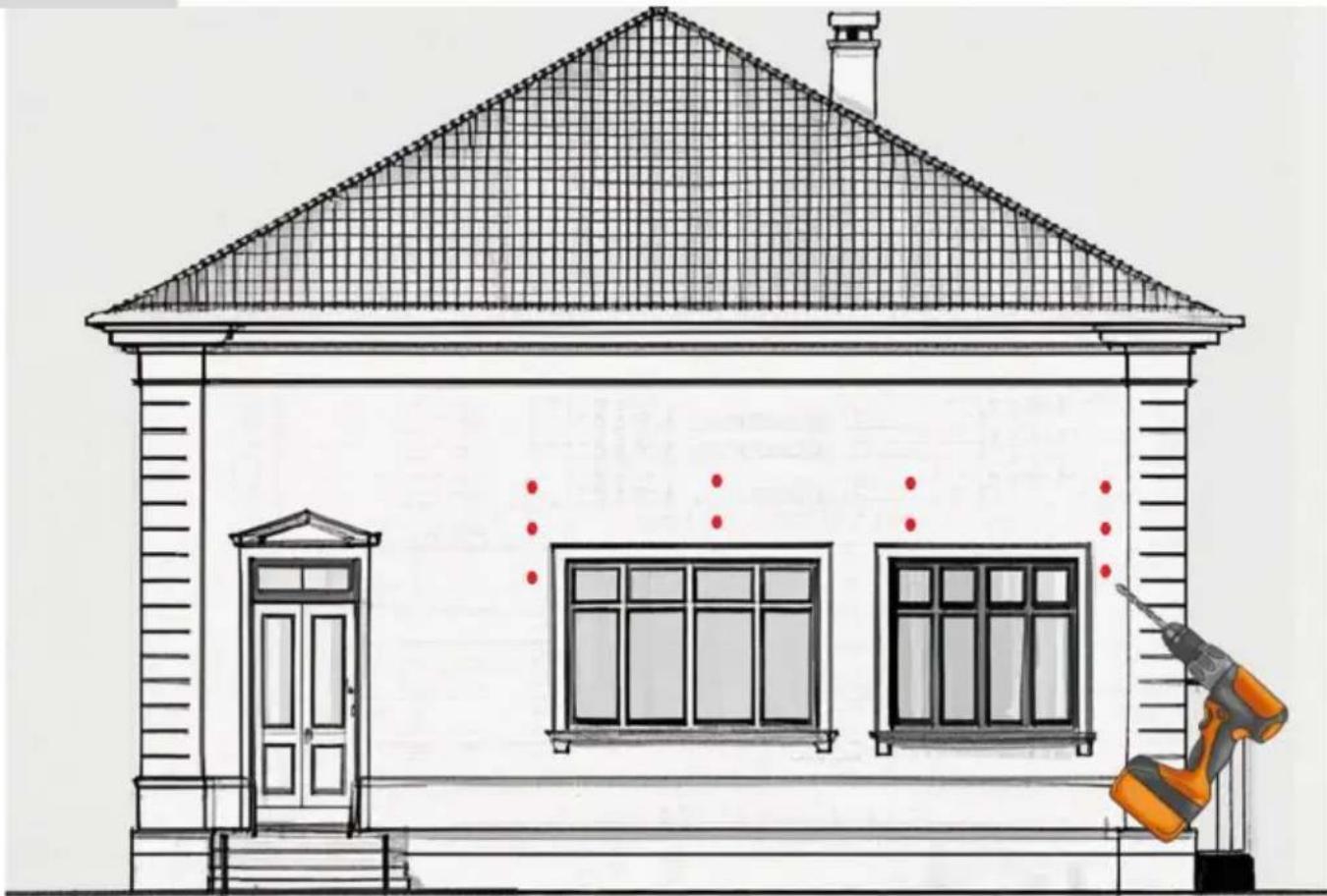

   2.Markieren Sie die Position der Befestigungslöcher auf Ihrem
   Markieren Sie die Montagefläche mit Kreide/Graphit. Verwenden Sie bei Bedarf eine Wasserwaage.
2. Bohren Sie Pilotlöcher auf die entsprechenden Markierungen. Wählen Sie die Größe der Bohrloch entsprechend den folgenden unterschiedlichen Wandtypen.

Plan 1 (Geeignet für harte Wände): Installation mit Dehnschrauben (H*10) und einem Bohrer mit einem Durchmesser von 12 mm.

Plan 2 (Geeignet für Holzwände): Montage mit Wandnägeln (I*10), unter Verwendung ein Bohrer mit einem Durchmesser von ø6mm.

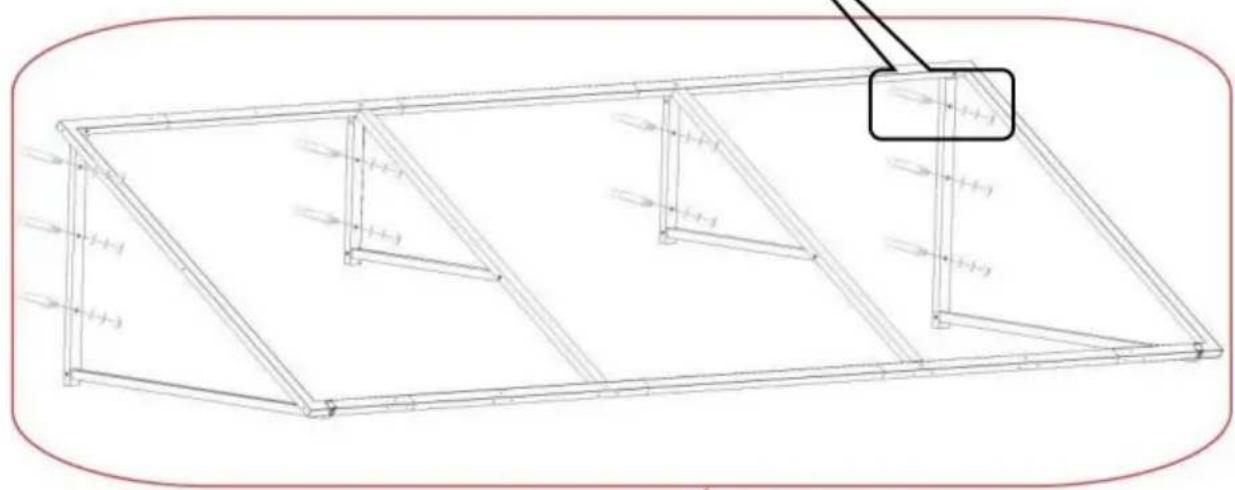

1. Befestigen Sie den gesamten montierten Rahmen an der Wand.

Hinweis: Prüfen Sie, ob der Rahmen fest an der Wand montiert ist, verhindern, dass es im späteren Stadium abfällt.

4-2

Installationszeichnungen.

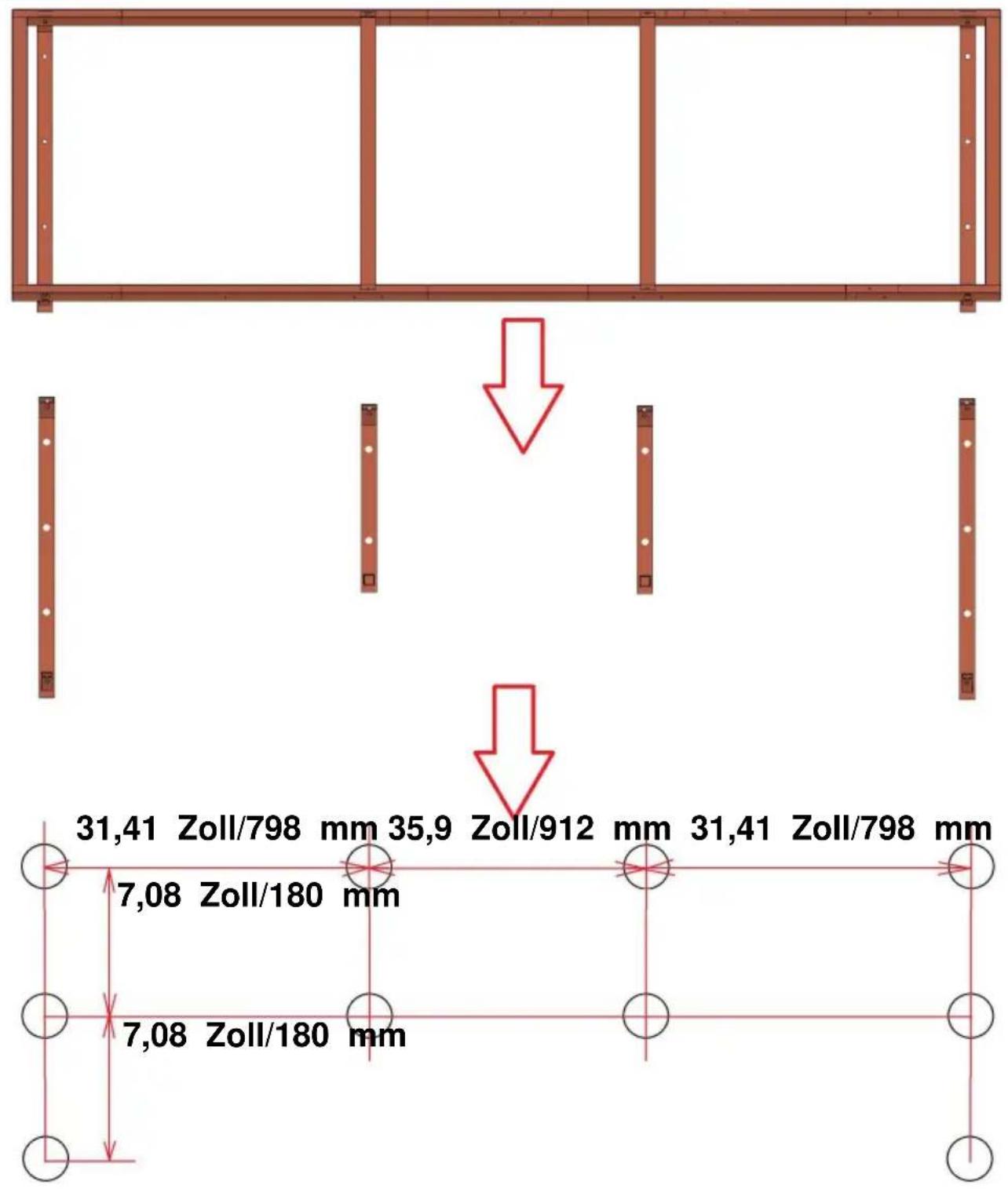

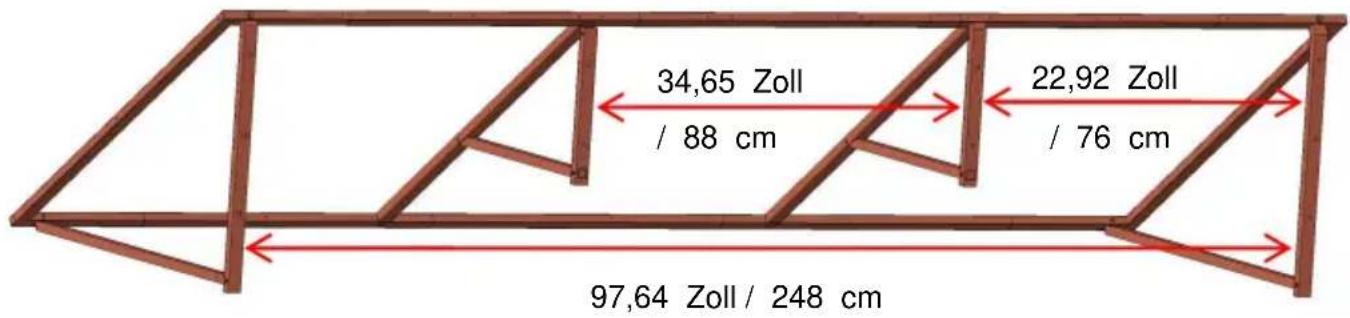

31,41 Zoll/798 mm 35,9 Zoll/912 mm 31,41 Zoll/798 mm 7,08 Zoll/180 mm 7,08 Zoll/180 mm

Markieren Sie gemäß der Zeichnung 10 Befestigungslochpositionen an der Wand und bohren Sie dann 10 Löcher.

4-3
Installationszeichnungen.

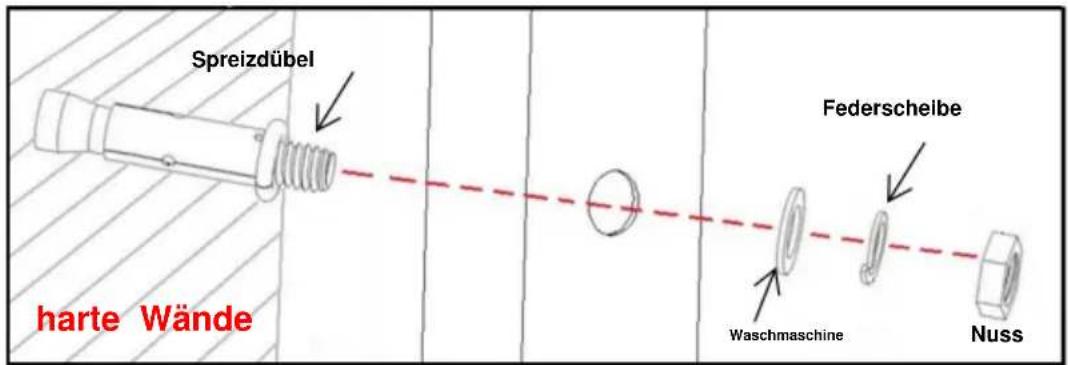

Spreizdübel harte Wände Federschelbe Waschmaschine Nuss

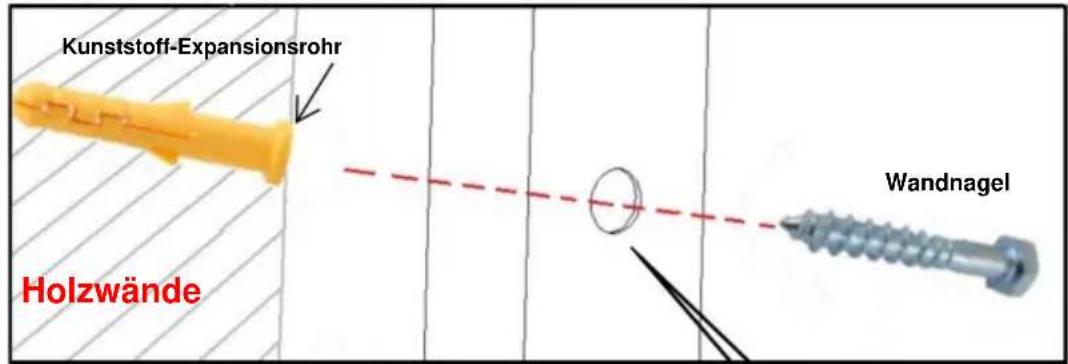

Kunststoff-Expansionsrohr Holzwände Wandnagel

Anbringen der Metallfliesen.

HINWEIS: Nachdem der Rahmen an der Wand montiert ist, montieren Sie die Metallfliesen Stück für Stück.

1. Befestigen Sie das Regal an der Wand.
2. Beginnen Sie mit der Montage der ersten Metallfliesen F1 und F2 von der rechten Seite des Produkts.
   Lassen Sie F1 F2 überlappen und befestigen Sie F1 dann mit Schrauben (L*5).

6
Anbringen der Metallfliesen.

L

F2 F2 F2 F2 F2 F2 F2 F2

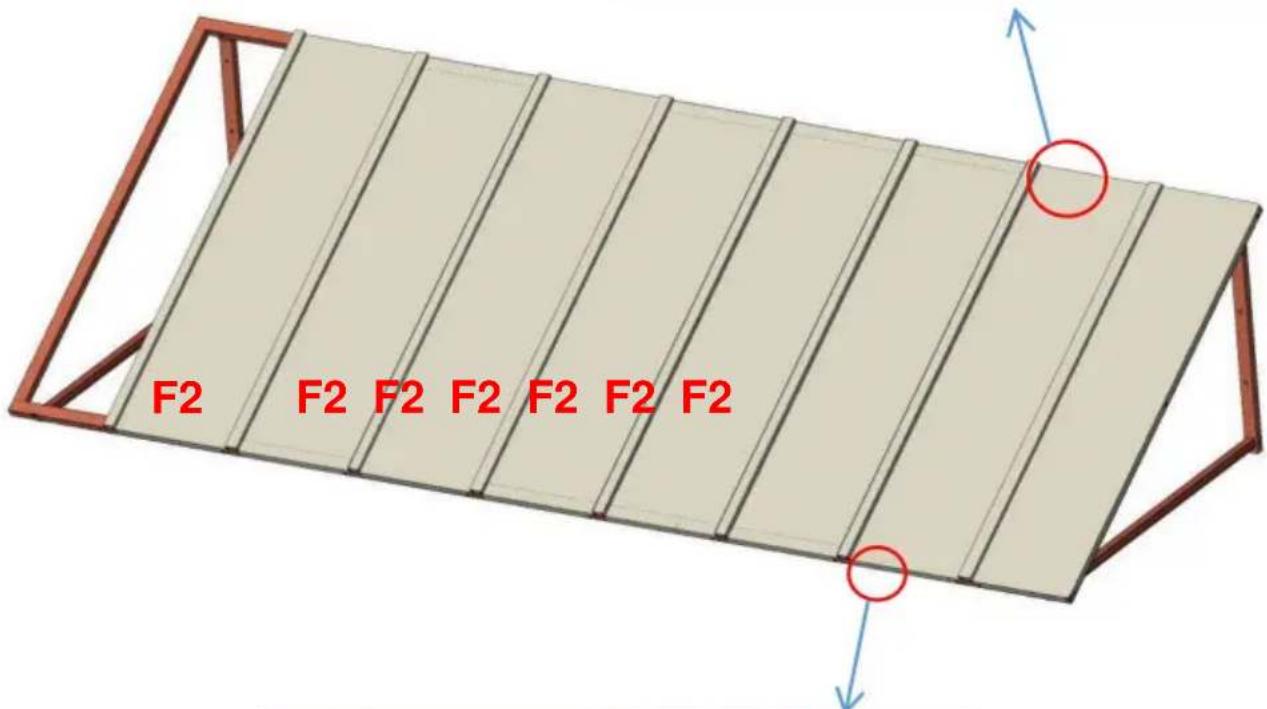

Installieren Sie die Metallfliesen (F2) nacheinander von der rechten Seite des Produkts und befestigen Sie sie mit Schrauben (L*14).

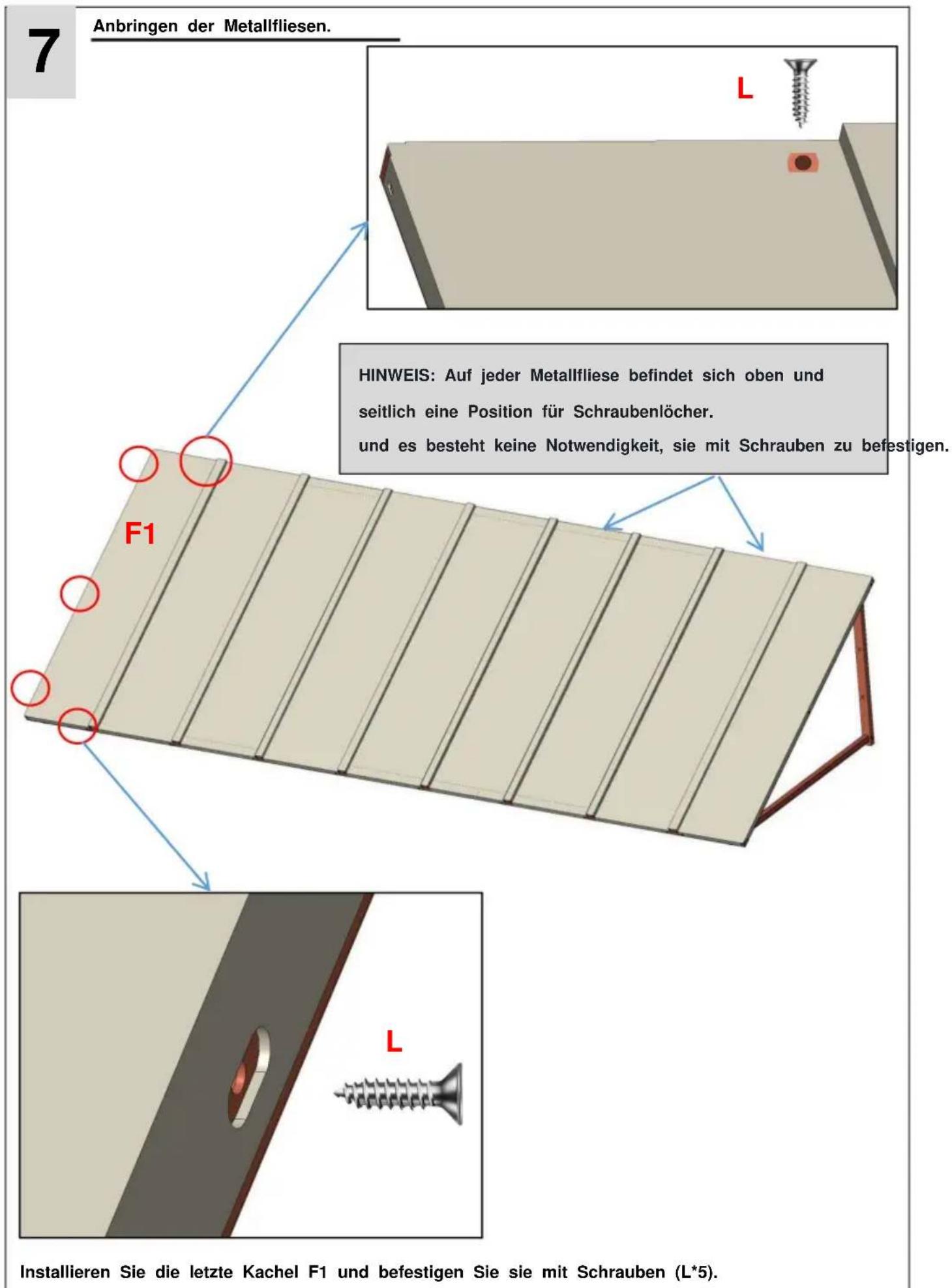

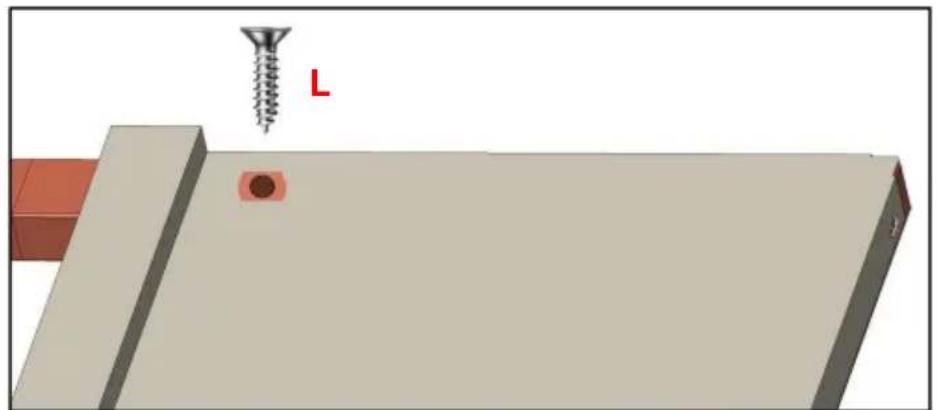

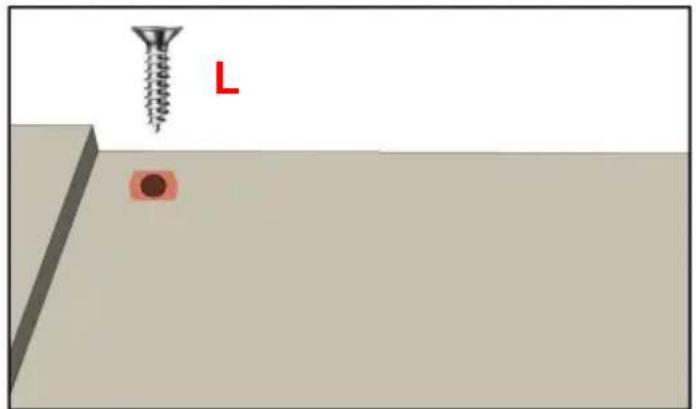

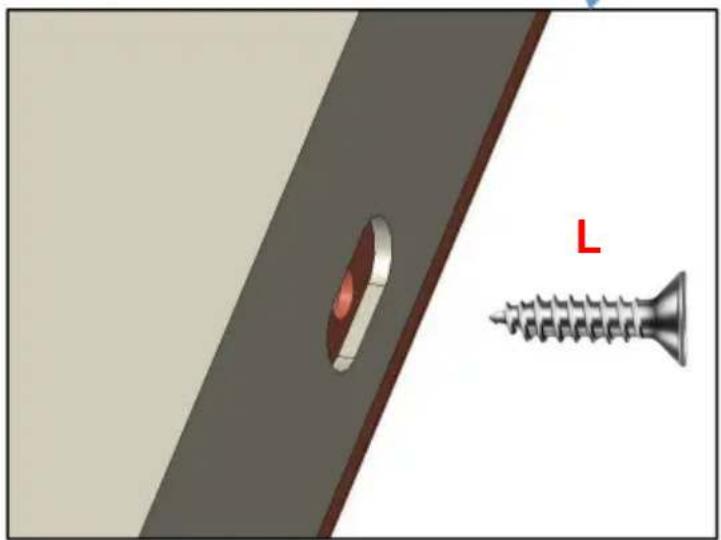

7 Anbringen der Metallfliesen. HINWEIS: Auf jeder Metallfliese befindet sich oben und seitlich eine Position für Schraubenlöcher. und es besteht keine Notwendigkeit, sie mit Schrauben zu befestigen. F1 L L Installieren Sie die letzte Kachel F1 und befestigen Sie sie mit Schrauben (L*5).

8

Befestigen Sie die Metallplatten.

H*2 Or Ich*2

G1 G2 G3

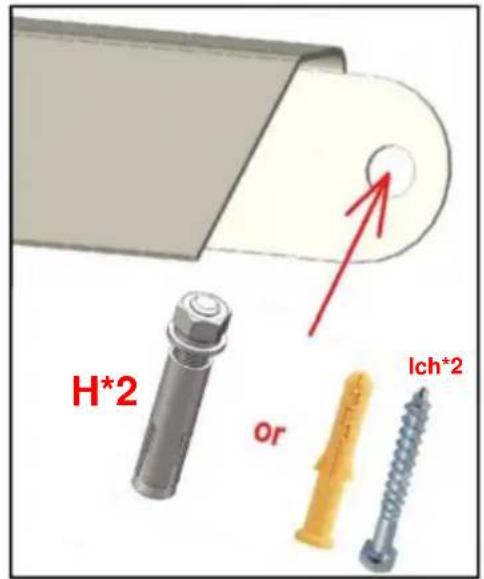

Befestigen Sie die Metallplatten G1 und G3 mit Schrauben (H oder I).

Plan 1 (Geeignet für harte Wände): Installation mit Dehnschrauben (H*2) und einem Bohrer mit einem Durchmesser von 12 mm.

Plan 2 (Geeignet für Holzwände): Montage mit Wandnägeln (I*2), unter Verwendung ein Bohrer mit einem Durchmesser von ø6mm.

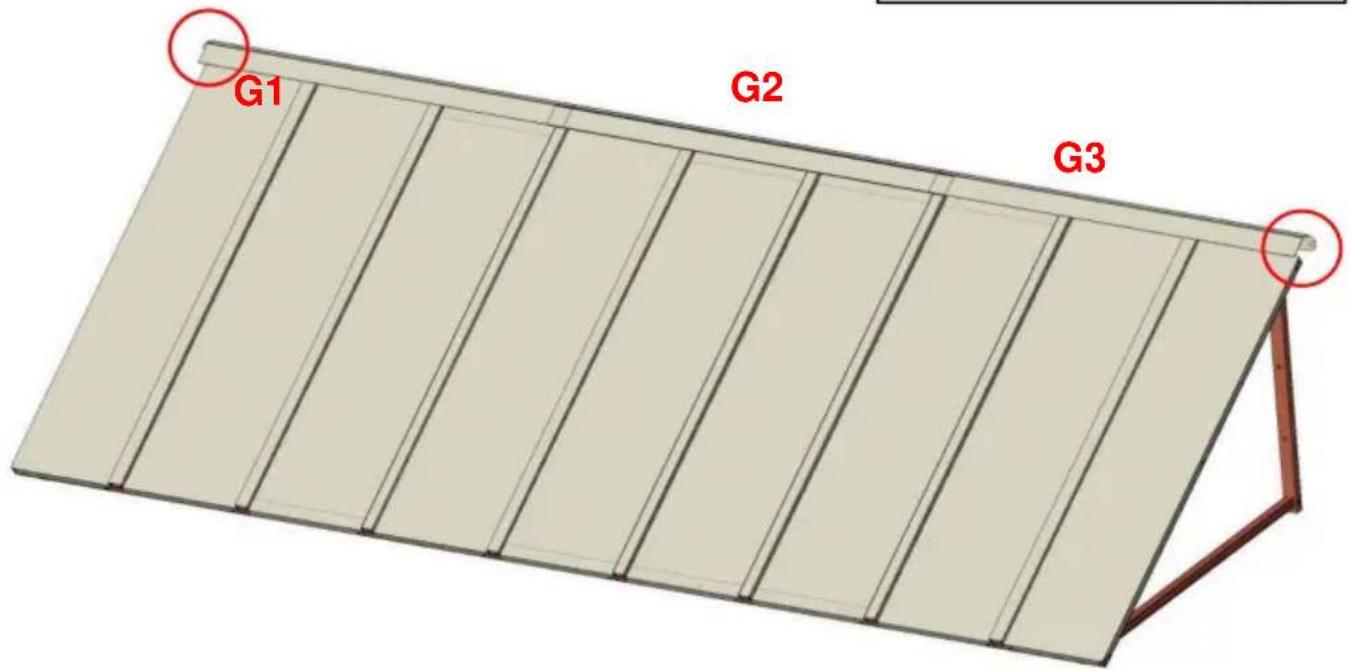

Platzieren Sie G2 zwischen G1 und G3. Hinweis: G2 muss nicht fixiert werden mit Schrauben.

Metallplatten (G1 G2 G3): Die Höhe der Markise nimmt nicht die Metallplatten in Betracht. Die Metallplatten können montiert werden bei beliebiger Abstand über dem festen Rahmen der Markise.

PRODUKTPARAMETER

Modell	CGW-104INCH
	EisenMaterial
Farbe	Schwarz
	104*36 Zoll (264**91cm)Schattierungsbereich
Maximal geeignete Breite für Türen/Fenster	89,8 Zoll/228 cm

Die Aluminium-Türvordächer werden hergestellt aus den hochwertigsten verfügbaren Komponenten auf dem Markt. Sie sind so konzipiert, normalen Witterungsbedingungen standhalten, einschließlich Regen, Schneeregen, Schnee und Wind. Sie sind jedoch nicht dafür ausgelegt, Windgeschwindigkeiten über 30 standzuhalten Meilen pro Stunde, Schneelasten von mehr als 12 Zoll schweren, nassen Schnee oder 24 Zoll leichten Schnee. Darüber hinaus können sie nicht widerstehen, Aufprallkraft von Schnee und Eis, die von einem Dach oder Stapelung. Dieses Produkt liefert hervorragende Leistung, solange es installiert ist ordnungsgemäß und innerhalb der vorgesehenen Belastung verwendet - Traggrenzen.

Bitte entfernen Sie Schnee während der Nutzung umgehend.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu803nong11hao1602A-1609shi, baoshanqu, shanghai200000CN.

ECREP:E-CrossStuGmbH.

MainzerLandstr.69,60329FrankfurtamMain.

UKREP: YHCONSULTINGLIMITED.

C/OYHConsultingLimitedOffice147,CenturionHouse,LondonRoad, Stainesupon-Thames,Surrey,TW184AX

Nach AUS importiert: SIHAOPTYLTD.

1ROKEVASTREETEASTWOODNSW2122Australien

Importiert in die USA: SanvenTechnologyLtd.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
