Producttype	Buitenzonwering
Merk	Vevor
Model	CGW-44INCH
Materiaal	IJzer
Kleur	Zwart
Schaduwgebied	112,5 x 61 cm (44 x 24 inch)
Geschikte deur/raambreedte	Tot 80 cm (31,5 inch)
Afmetingen zonwering	112,5 cm (L) x 61 cm (H)
Installatietype	Muurbevestiging
Hoofdcomponenten	Steunstatief, frame, metalen pannen, metalen platen
Veiligheid (montage)	Draag goedgekeurde veiligheidsbril en handschoenen; ga niet zitten of staan
Gebruiksvoorzorgsmaatregelen	Niet overschrijden van 30 mph wind; sneeuw max 12 inch zwaar of 24 inch licht
Onderhoud	Sneeuw regelmatig verwijderen; inspecteer voor elk gebruik
Reserveonderdelen	Reserve schroeven beschikbaar
Garantie	Elektronisch certificaat op www.vevor.com/support
Fabrikant	Shanghai Muxin Muye Youxian Gongsi
Importeur (EU)	E-CrossStuGmbH

Veelgestelde vragen - CGW-44INCH Vevor

Hoe monteer ik de buitenzonwering Vevor CGW-44INCH?

Volg de stappen in de handleiding: monteer eerst de steunstatief aan beide zijden met de J-schroeven (6 stuks), monteer vervolgens het frame met de K-schroeven (4 stuks). Bevestig het frame aan de muur door voorboorgaten te boren afhankelijk van het muurtype (hard of hout) en gebruik de meegeleverde expansieschroeven of muurankers. Installeer ten slotte de metalen pannen één voor één en bevestig ze met de K-schroeven.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens de montage. Houd het gebied schoon en goed verlicht, en houd omstanders op afstand. Ga niet aan de slag als u moe bent of onder invloed van middelen. Ga niet zitten of staan op de zonwering. Inspecteer het apparaat voor elk gebruik en gebruik het niet als onderdelen los of beschadigd zijn.

Wat is het schaduwgebied van de zonwering?

Het schaduwgebied is 44 x 24 inch, oftewel ongeveer 112,5 x 61 cm.

Hoe bevestig ik de zonwering aan de muur afhankelijk van het muurtype?

Voor een harde muur (beton, baksteen) gebruikt u de H-expansieschroeven met een boor van ∅12 mm. Voor een houten muur gebruikt u de I-muurnagels met een boor van ∅6 mm. Markeer 6 gatposities volgens het schema, boor en bevestig vervolgens het frame.

Wat zijn de limieten voor sneeuw- en windbelasting?

De zonwering is niet ontworpen voor wind boven 30 mijl per uur. Voor sneeuw, niet meer dan 12 inch zware, natte sneeuw of 24 inch lichte sneeuw. Verwijder sneeuw snel om overbelasting te voorkomen.

Waar vind ik reserveonderdelen of documentatie?

Reserveonderdelen zoals schroeven zijn beschikbaar. Voor technische ondersteuning of garantiecertificaat gaat u naar www.vevor.com/support. De volledige handleiding kan gratis worden gedownload als PDF van de website notice-facile.com.

Hoeveel personen zijn nodig voor de montage?

De handleiding specificeert niet het exacte aantal, maar het wordt aanbevolen om met minimaal twee personen te zijn om het frame en de metalen pannen veilig te hanteren. Volg altijd de veiligheidsinstructies.

Kan de zonwering worden gebruikt bij harde wind?

Nee, de zonwering is niet ontworpen voor wind boven 30 mph. Bij harde wind wordt geadviseerd de zonwering in te trekken of te demonteren om schade of letsel te voorkomen.

Hoe reinig en onderhoud ik de zonwering?

Inspecteer regelmatig de staat van de bevestigingen en metalen pannen. Verwijder opgehoopte sneeuw snel. Reinig indien nodig met een zachte doek en zeepwater. Gebruik geen schurende producten die de verf kunnen beschadigen.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een waterpas, meetlint, krijt of grafiet om te markeren, een ladder, een boormachine met geschikte boren (∅12 mm voor harde muur, ∅6 mm voor houten muur) en sleutels of schroevendraaiers om de schroeven aan te draaien.

GEBRUIKSAANWIJZING CGW-44INCH Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag een door ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens de montage.
3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicatie.
6. De producteigenschappen gelden voor correct en volledig gemonteerde producten.
7. Monteer op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt ter ondersteuning van de Metalen Deurluifel.
8. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, raadpleeg dan het montageschema van deze handleiding. Pak uit en scheid alle onderdelen in een schone werkruimte.

Neem voorzorgsmaatregelen

1. NIET OP DIT ITEM ZITTEN OF STAAN.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit product spelen.
3. Overschrijd het aangegeven draagvermogen niet.
4. Gebruik het alleen op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt en een volledig geladen metalen deurluifel ondersteunt.
5. Gebruik het product alleen zoals bedoeld.
6. Controleer het apparaat voor elk gebruik. Gebruik het apparaat niet als er onderdelen loszitten of beschadigd zijn.
7. Reserveonderdelen zoals schroeven zijn verkrijgbaar.

BEWAAR DEZE HANDLEIDING

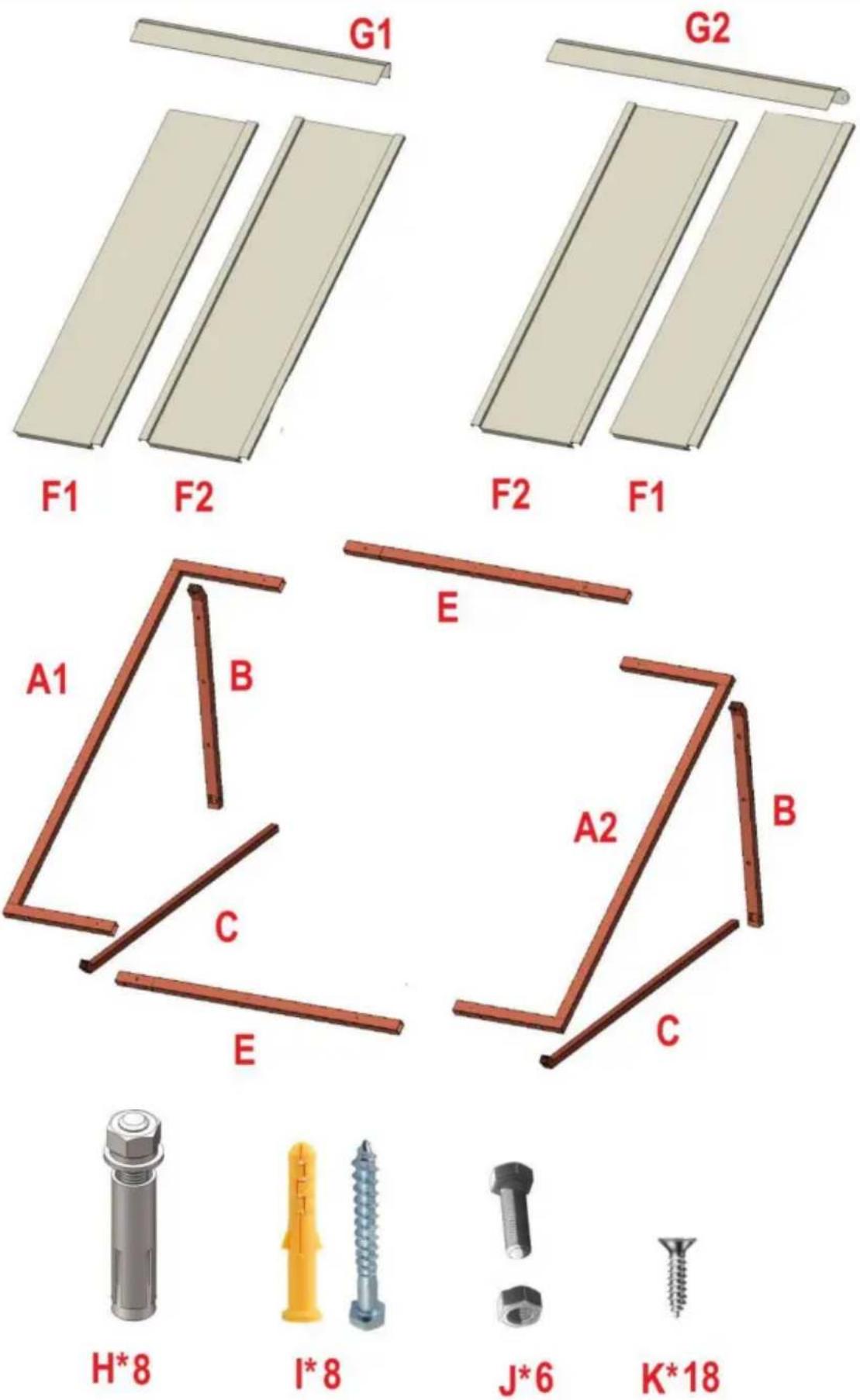

ONDERDELENLIJST

Serienummer	Hoeveelheid	Deel foto
A1	1
A2	1
B	2
C	2
Ik	2
Formula 1	2
F2	2
G1	1
G2	1
H	8
I	8
J	6
Ik	18

MONTAGESTAP

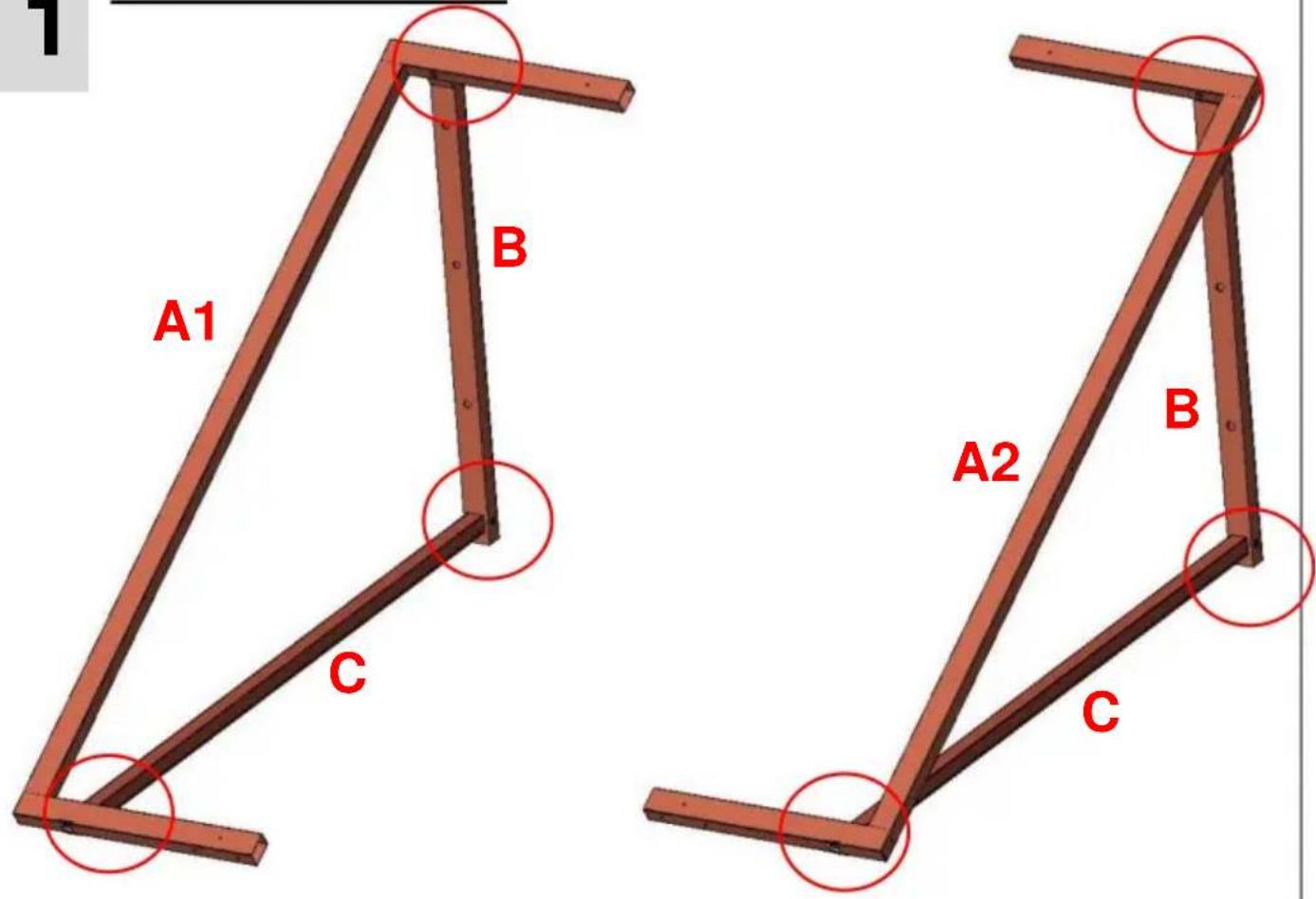

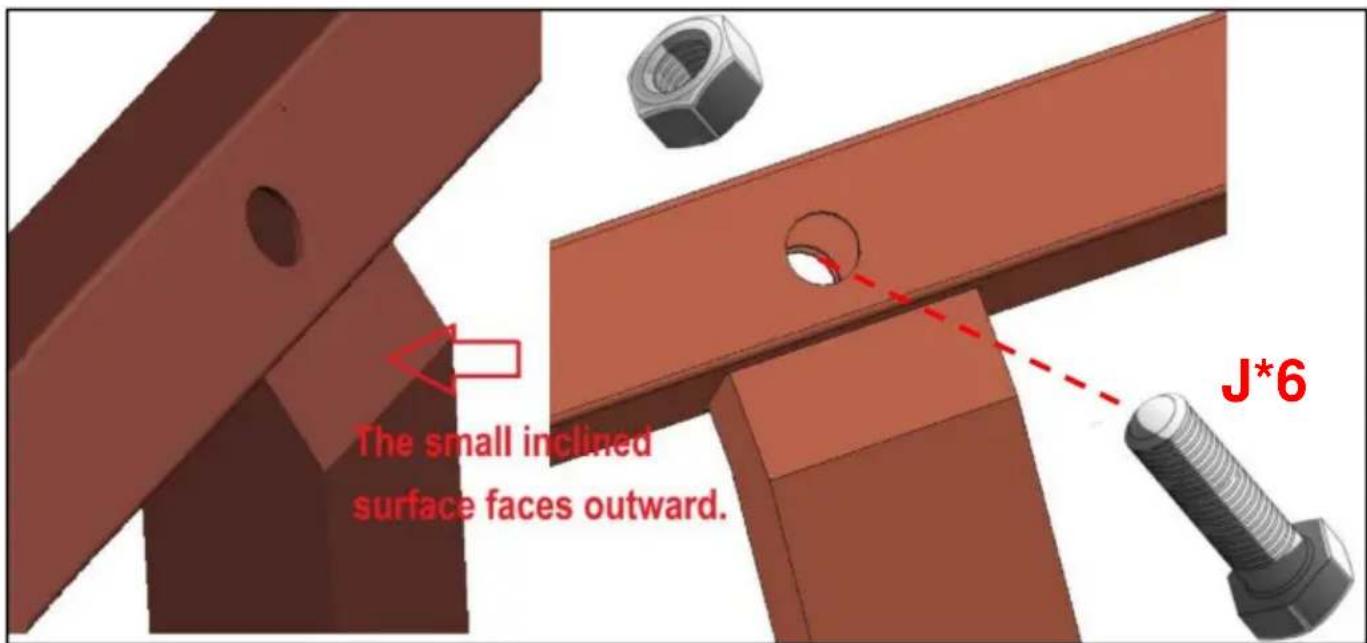

1 Monteer het frame.

Gebruik schroeven (J*6) om de steunstatieven aan beide zijden te monteren.

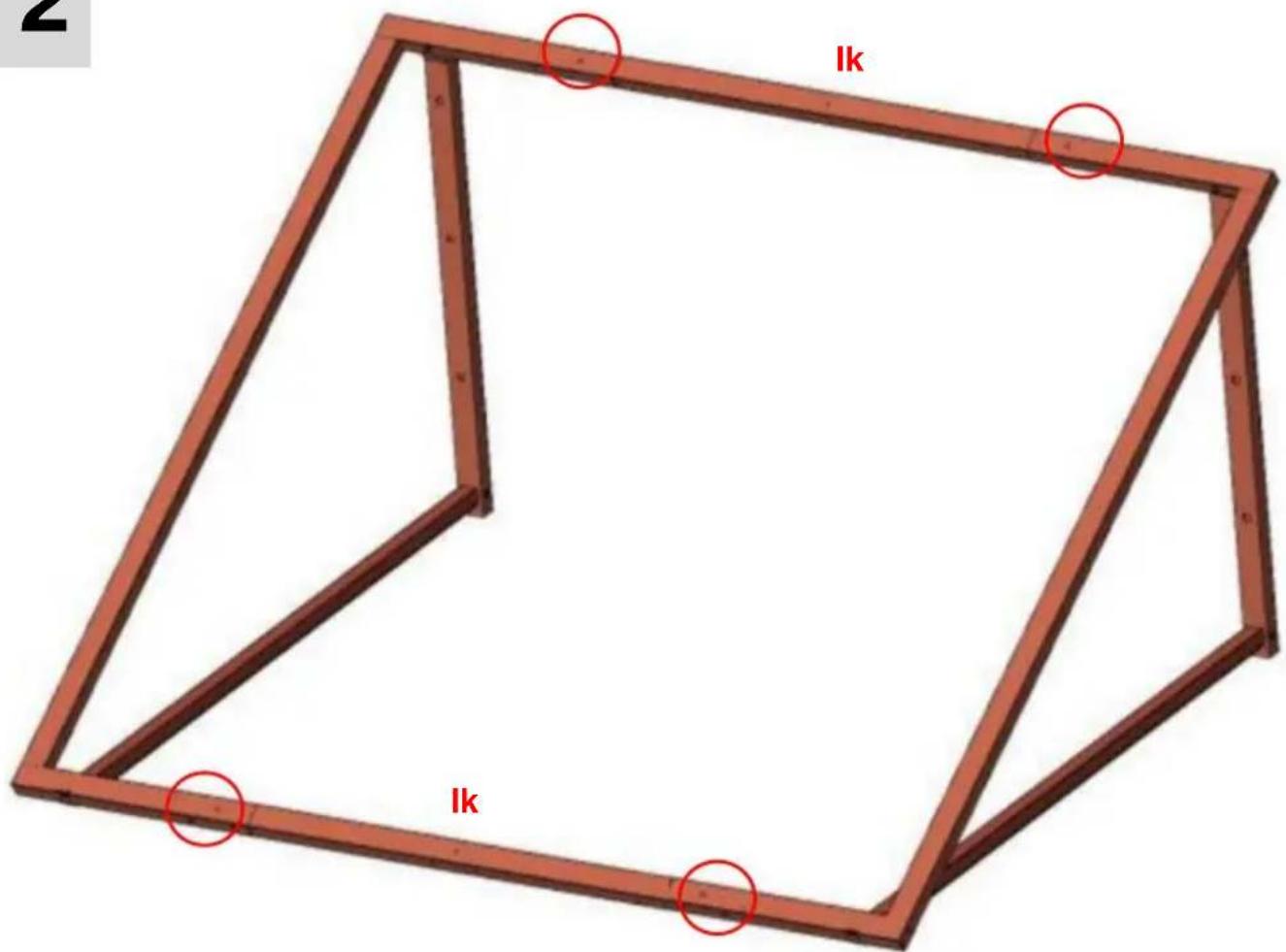

2 Monteer het frame.

Monteer het frame met schroeven (K*4).

3-1

Bevestig het frame aan de muur.

Benodigde onderdelen

Boor, waterpas, meetlint, krijt/grafiet, trapladder

1. De installatietekeningen vindt u op de volgende pagina.
2. Markeer de locatie van de montagegaten op uw montageoppervlak met krijt/grafiet. Gebruik indien nodig een waterpas.
3. Boor geleidegaten op de specifieke markeringen. Selecteer de grootte van het te boren gat volgens de volgende verschillende soorten muren.

Plan 1 (geschikt voor harde wanden): Installeer met expansieschroeven (H*6) en gebruik een boor met een diameter van ø12 mm.

Plan 2 (geschikt voor houten wanden): Installeer met muurspijkers (I*6), met behulp van een boor met een diameter van ø6 mm.

1. Bevestig het gehele gemonteerde frame aan de muur.

Let op: Controleer of het frame stevig aan de muur is bevestigd om te voorkomen dat het er later af valt.

3-2

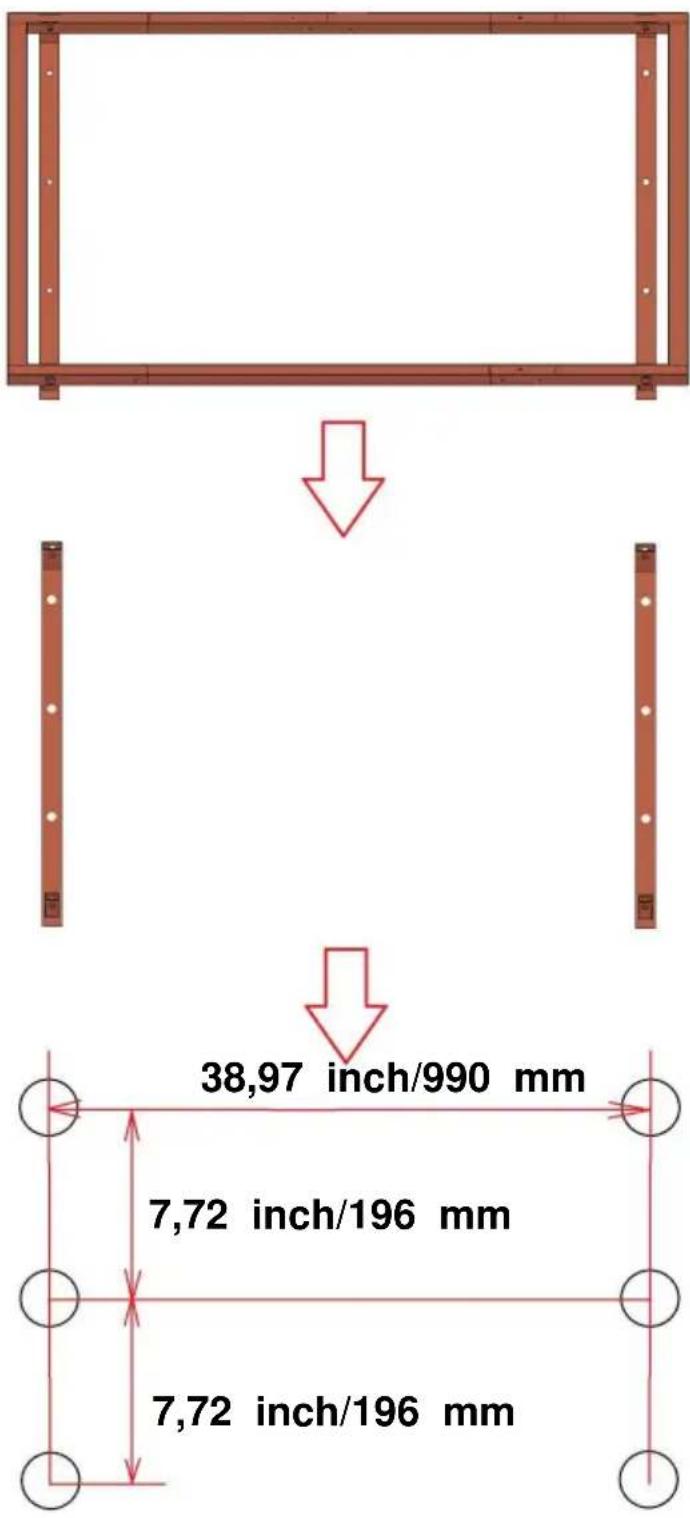

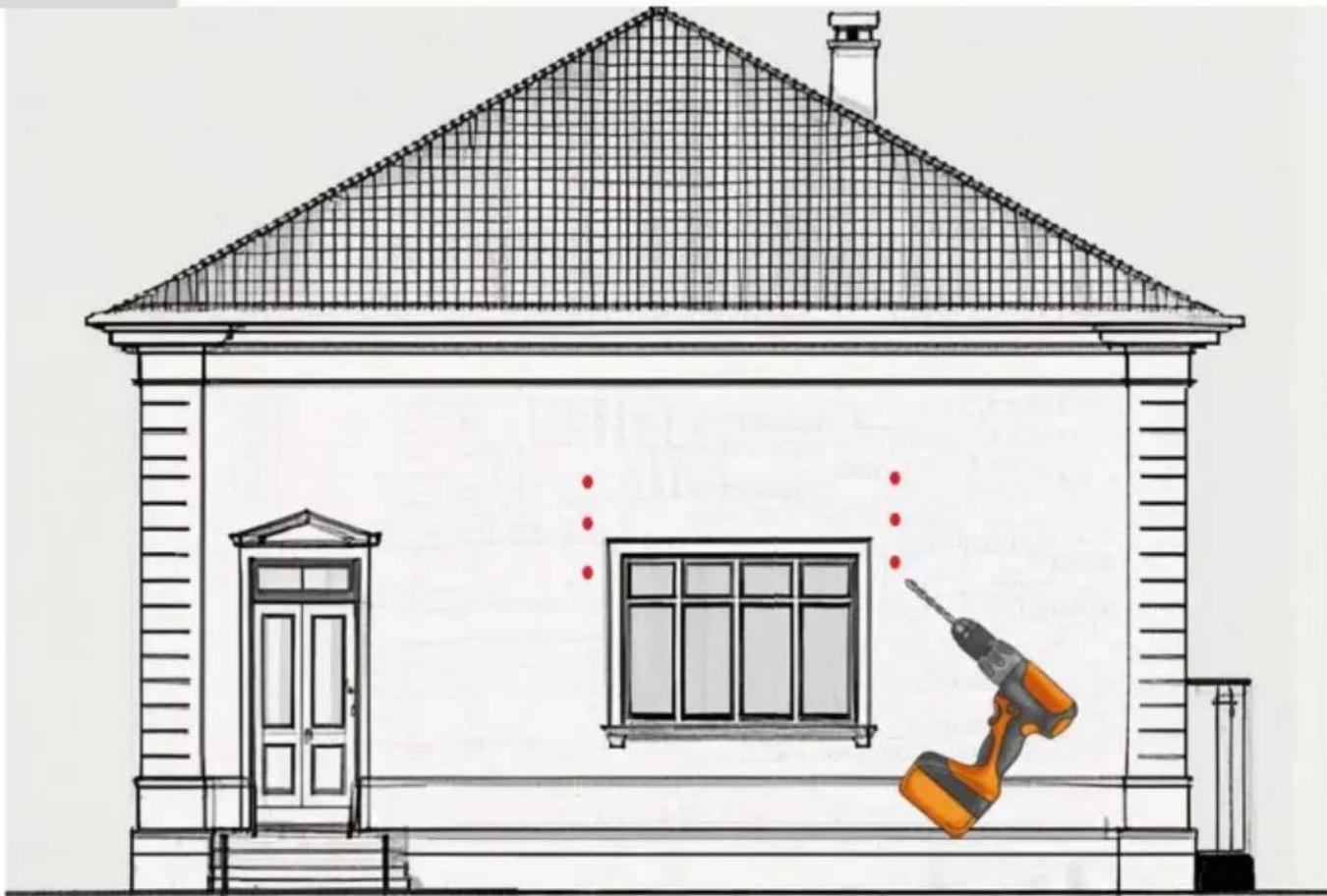

Installatietekeningen.

Markeer de posities voor de 6 bevestigingsgaten op de muur volgens de tekening en boor vervolgens 6 gaten.

4

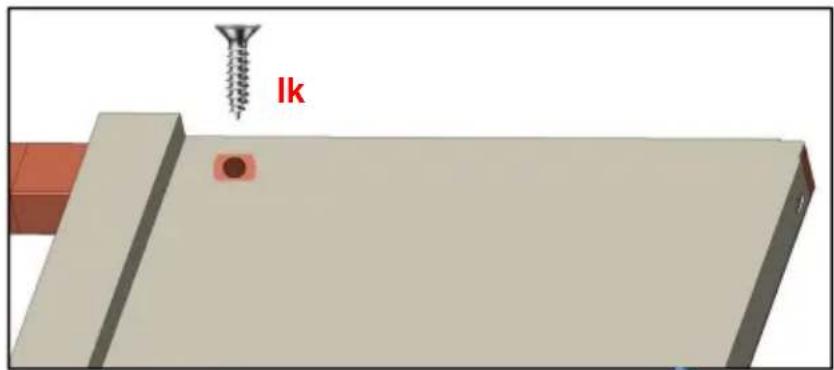

Het plaatsen van de metalen tegels.

LET OP: Nadat het frame op de muur is gemonteerd, plaatst u de metalen tegels één voor één.

1. Bevestig de plank aan de muur.

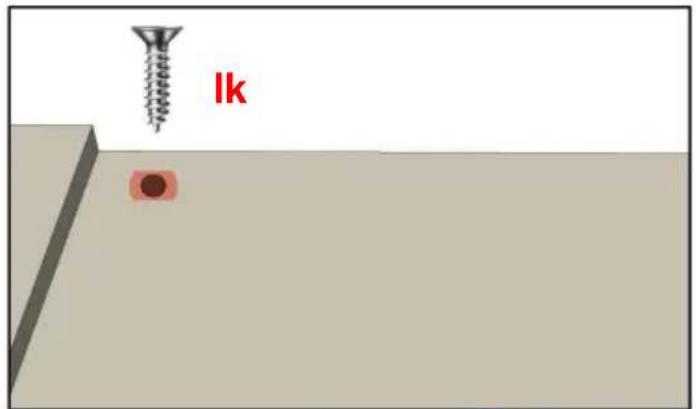

2. Begin met het installeren van de eerste metalen tegels F1 en F2 vanaf de rechterkant van het product. Laat F1 F2 overlappen en bevestig F1 vervolgens met schroeven (K*5).

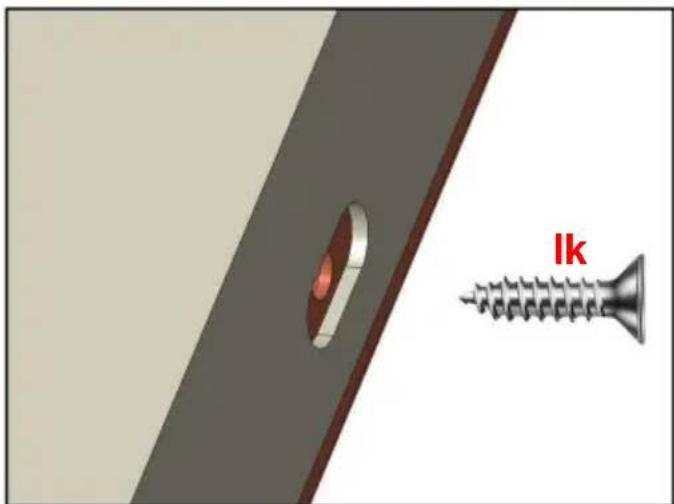

5 Het plaatsen van de metalen tegels.

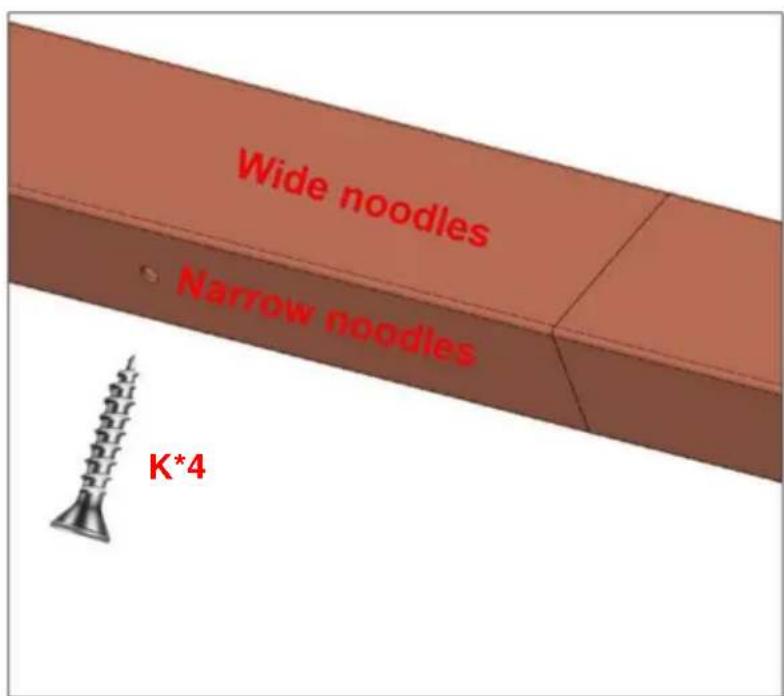

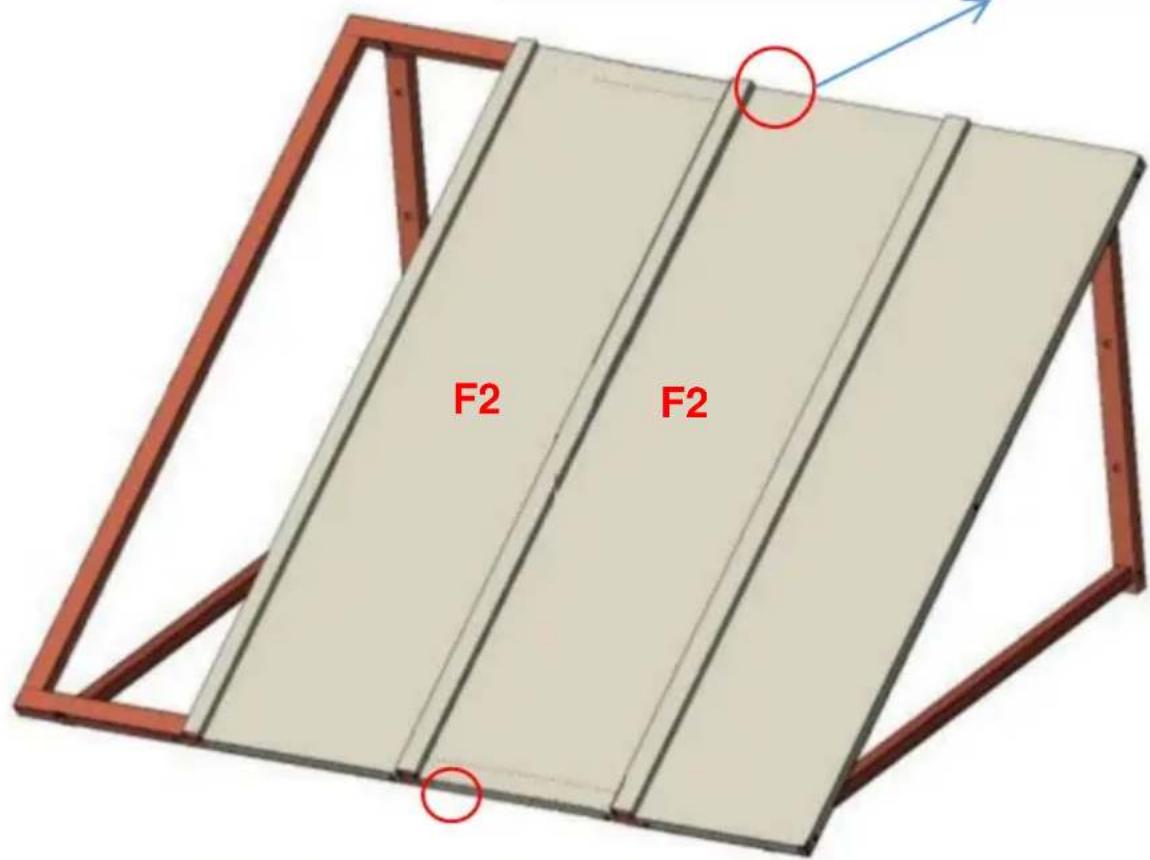

Installeer de metalen tegels (F2) opeenvolgend vanaf de rechterkant van het product en bevestig ze met schroeven (K*4).

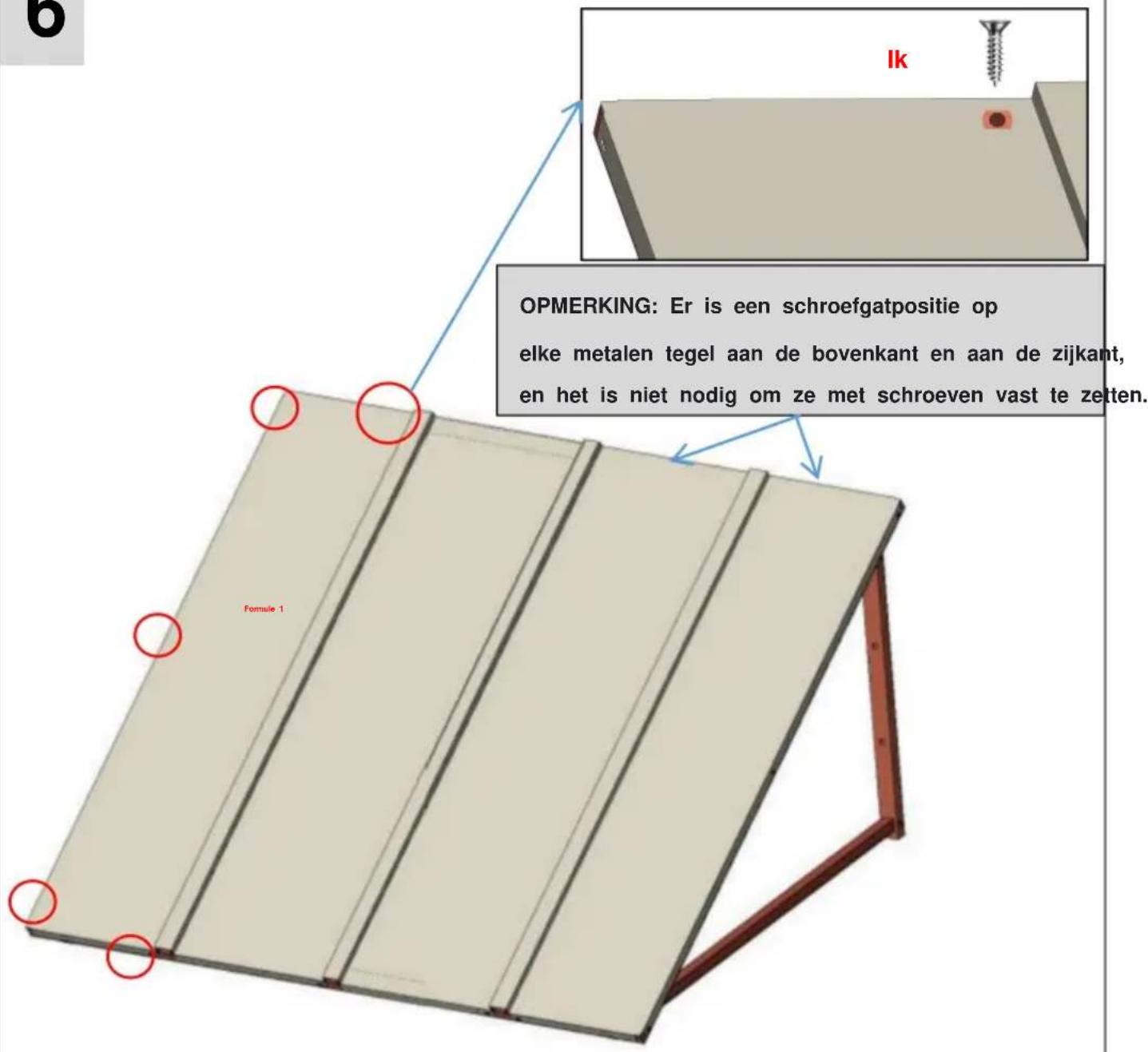

6 Het plaatsen van de metalen tegels.

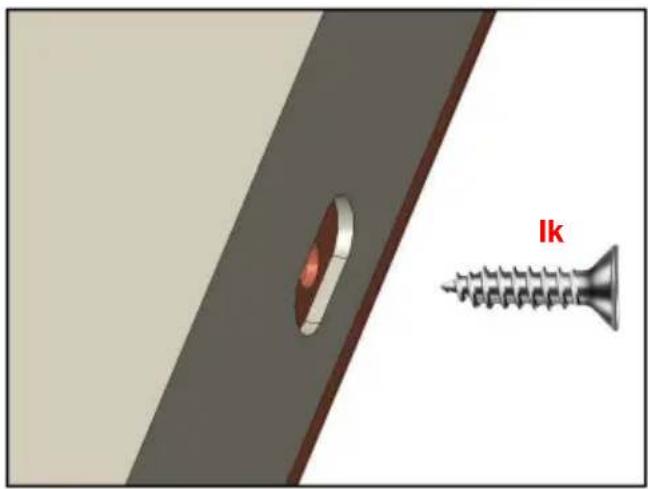

Plaats de laatste tegel F1 en bevestig deze met schroeven (K*5).

7

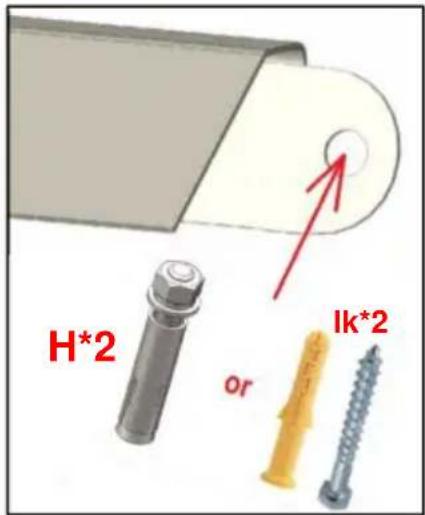

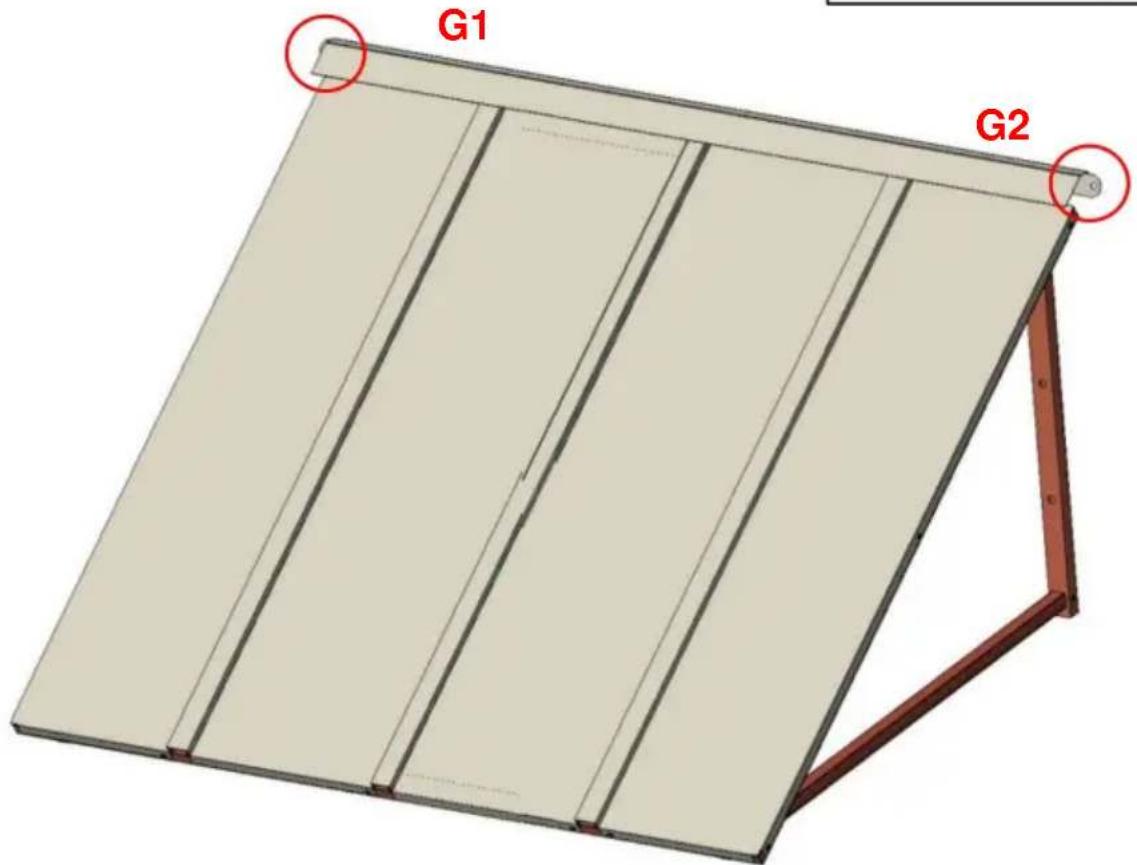

Bevestig de metalen platen.

Bevestig de metalen platen G1 en G2 met schroeven (H of I).

Plan 1 (geschikt voor harde wanden): Installeer met expansieschroeven (H*2) en gebruik een boor met een diameter van ø12 mm.

Plan 2 (geschikt voor houten wanden): Installeer met muurspijkers (l*2), met behulp van een boor met een diameter van ø6mm.

Metalen platen (G1 G2): De hoogte van de luifel neemt niet de

Metalen platen in overweging. De metalen platen kunnen worden gemonteerd op elke afstand boven het massieve frame van de luifel.

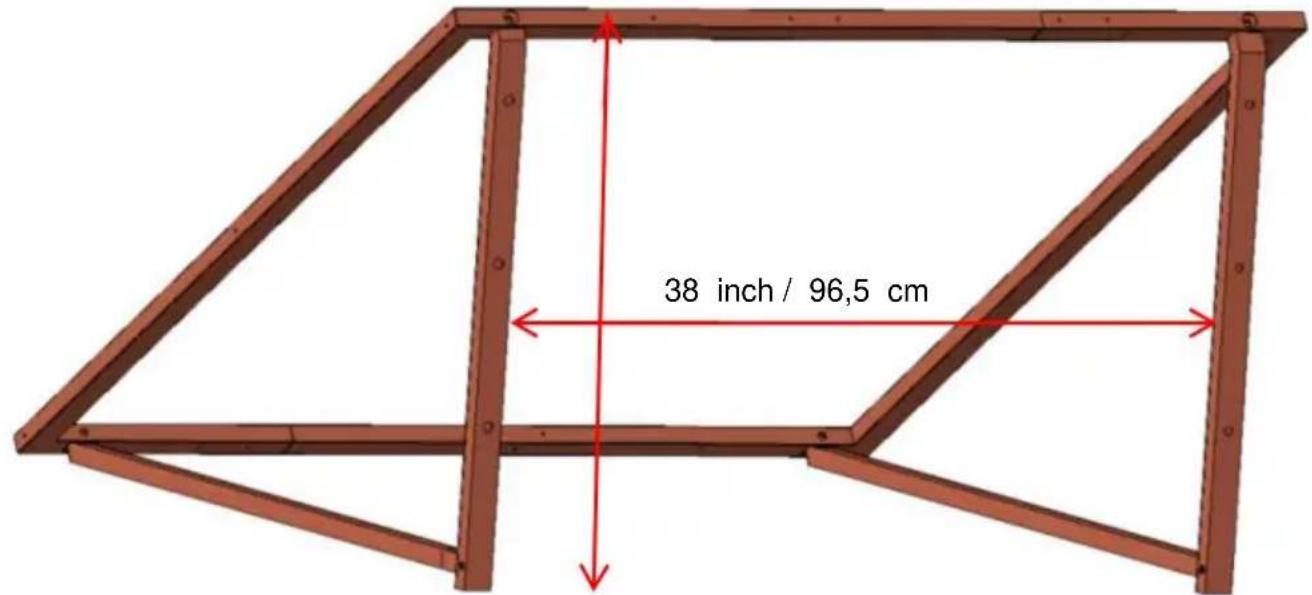

PRODUCTPARAMETER

Model	CGW-44INCH
	IjzerMateriaal
Kleur	Zwart
Schaduwgebied	44*24 inch (112,5*61 cm)
Maximale geschikte breedte voor deuren/ramen	31,5 inch/80 cm

24 inch / 61 cm

44 inch / 112,5 cm

Sneeuwlasten

De aluminium deurluifels worden vervaardigd van de hoogst beschikbare kwaliteitscomponenten op de markt vandaag. Ze zijn ontworpen om bestand te zijn tegen normale weersomstandigheden, waaronder regen, ijzel, sneeuw en wind. Ze zijn echter niet ontworpen om windstoten van meer dan 30 mijl per uur te weerstaan, sneeuwlasten van meer dan 12 inches zware, natte sneeuw, of 24 inches lichte sneeuw. Bovendien kunnen ze niet tegen de impactkracht van sneeuw en ijs die van een bovenste dak vallen of zich ophopen. Dit product zal uitstekende prestaties leveren zolang het correct is geïnstalleerd en binnen de daarvoor bestemde belastinggrenzen wordt gebruikt.

Verwijder sneeuw direct tijdens gebruik.
