Produkttyp	Utomhusmarkis
Märke	Vevor
Modell	CGW-44INCH
Material	Järn
Färg	Svart
Skuggningsyta	112,5 x 61 cm (44 x 24 tum)
Kompatibel dörr-/fönsterbredd	Upp till 80 cm (31,5 tum)
Markisens mått	112,5 cm (Längd) x 61 cm (Höjd)
Installationstyp	Väggmontering
Huvudkomponenter	Stödben, ram, metallplattor, metallskivor
Säkerhet (montering)	Använd godkända skyddsglasögon och handskar; sitt eller stå inte på markisen
Användningsförsiktigheter	Överskrid inte vindhastighet på 30 mph; max 12 tum tung snö eller 24 tum lätt snö
Underhåll	Ta bort snö regelbundet; inspektera före varje användning
Reservdelar	Reservskruvar finns tillgängliga
Garanti	Elektroniskt certifikat på www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Youxian Gongsi
Importör (EU)	E-CrossStuGmbH

Vanliga frågor - CGW-44INCH Vevor

Hur monterar man Vevor CGW-44INCH utomhusmarkis?

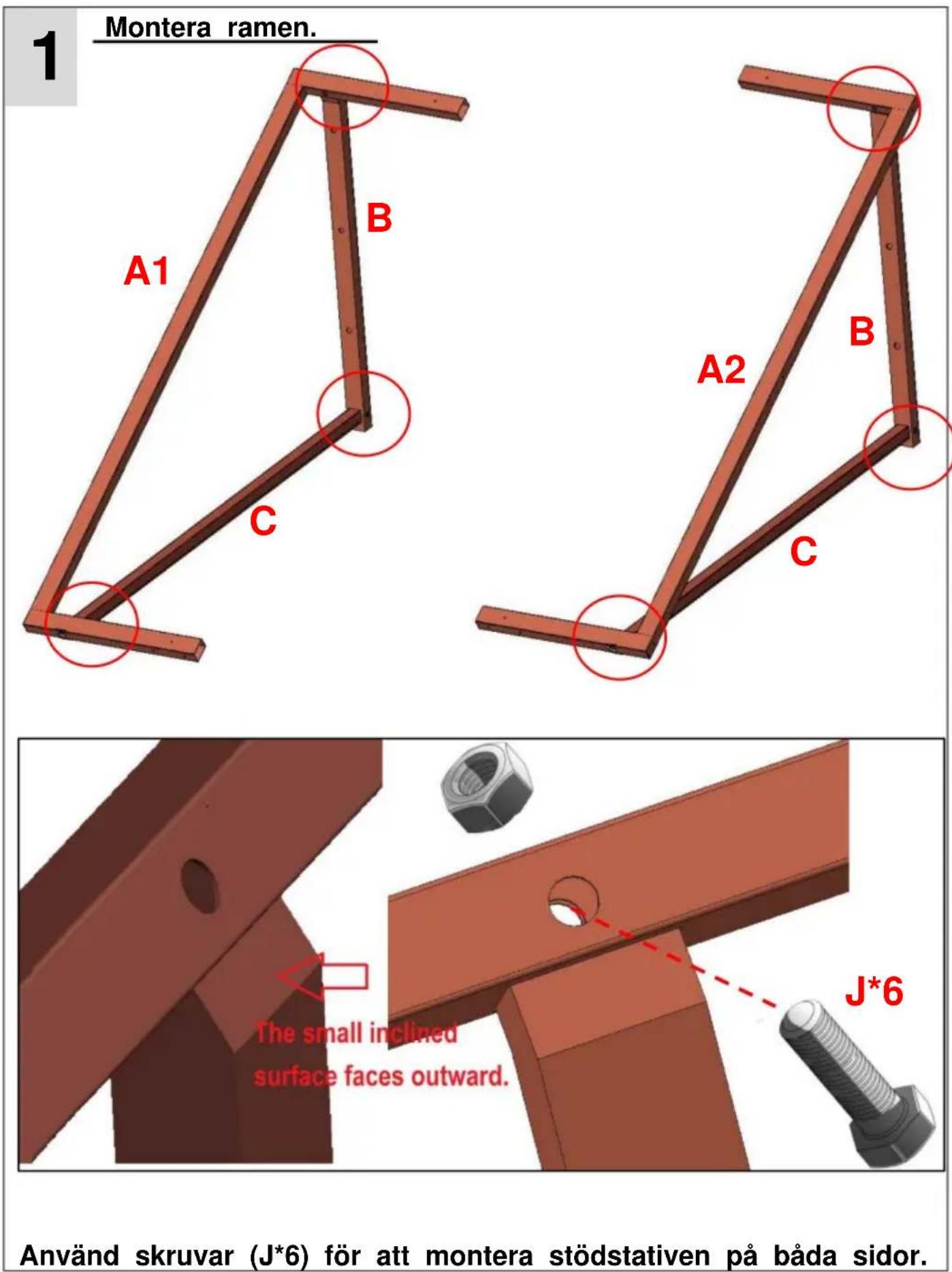

Följ stegen i manualen: montera först stödbenen på båda sidor med skruvarna J (6 st), montera sedan ramen med skruvarna K (4 st). Fäst ramen på väggen genom att förborra hål beroende på väggtyp (hård eller trä) och använd medföljande expansionsskruvar eller väggspikar. Slutligen installera metallplattorna en efter en och fäst dem med skruvarna K.

Vilka säkerhetsförsiktigheter ska iakttas?

Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen. Håll området rent och väl upplyst, och håll åskådare på avstånd. Montera inte om du är trött eller påverkad av substanser. Sitt eller stå inte på markisen. Inspektera enheten före varje användning och använd inte om delar är lösa eller skadade.

Vad är markisens skuggningsyta?

Skuggningsytan är 44 x 24 tum, vilket är cirka 112,5 x 61 cm.

Hur fäster man markisen på väggen beroende på väggtyp?

För hård vägg (betong, tegel), använd expansionsskruvar H med en borr på ∅12 mm. För trävägg, använd väggspikar I med en borr på ∅6 mm. Markera 6 hålpositioner enligt diagrammet, borra, och fäst sedan ramen.

Vilka är begränsningarna för snö- och vindlast?

Markisen är inte konstruerad för vindar över 30 miles per timme. För snö, överskrid inte 12 tum tung och våt snö eller 24 tum lätt snö. Ta bort snö snabbt för att undvika överbelastning.

Var hittar man reservdelar eller dokumentation?

Reservdelar som skruvar finns tillgängliga. För teknisk support eller garantibevis, besök www.vevor.com/support. Hela manualen kan laddas ner gratis i PDF-format från webbplatsen notice-facile.com.

Hur många personer behövs för monteringen?

Manualen anger inte exakt antal, men det rekommenderas att vara minst två personer för att hantera ramen och metallplattorna på ett säkert sätt. Följ alltid säkerhetsanvisningarna.

Kan markisen användas vid stark vind?

Nej, markisen är inte konstruerad för vindar över 30 mph. Vid stark vind rekommenderas att dra in eller demontera markisen för att undvika skador eller personskador.

Hur rengör och underhåller man markisen?

Inspektera regelbundet fästelement och metallplattors skick. Ta bort snöansamlingar snabbt. Rengör med en mjuk trasa och tvålvatten om nödvändigt. Använd inte slipande rengöringsmedel som kan skada färgen.

Vilka verktyg behövs för installationen?

Du behöver ett vattenpass, ett måttband, krita eller grafit för markering, en stege, en borrmaskin med lämpliga borr (∅12 mm för hård vägg, ∅6 mm för trävägg), och nycklar eller skruvmejslar för att dra åt skruvar.

BRUKSANVISNING CGW-44INCH Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen. Läs alla instruktioner noggrant innan du använder produkten. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende beror på den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några tekniska eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte om du är trött eller påverkad av alkohol, droger eller medicinering.
6. Produktens egenskaper gäller endast för korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja metalldörrmarkisen.
8. För ytterligare information om delarna som anges på sidorna nedan, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.

Vidta försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av denna punkt.
3. Överskrid inte specificerade viktkapaciteter.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan stödja en fullastad metalldörrmarkis.
5. Använd endast på avsett sätt.
6. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.
7. Reservdelar som skruvar finns tillgängliga.

SPARA DENNA MANUAL

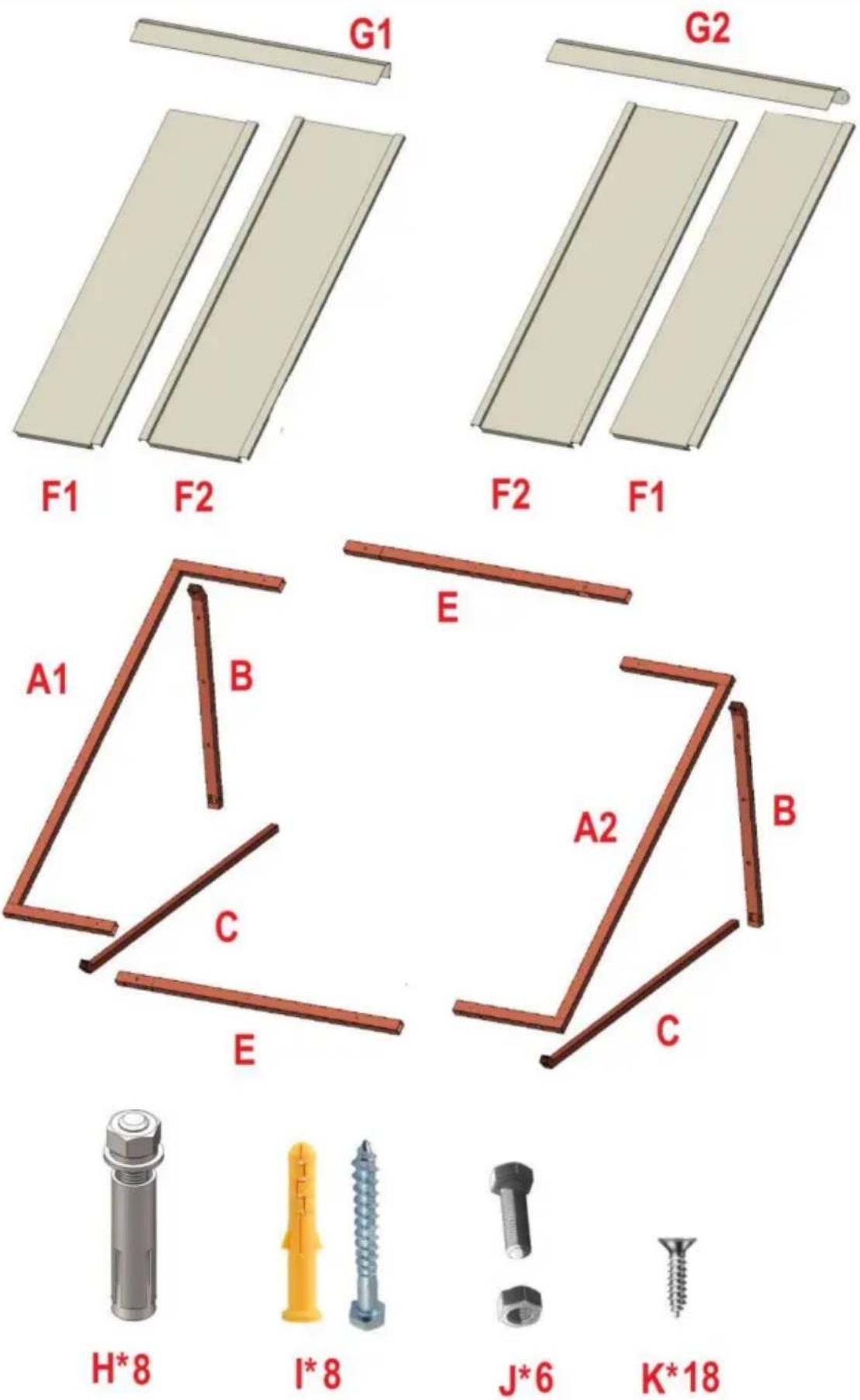

DELLISTA

Serienummer	Kvantitet	Delbild
A1	1
A2	1
B	2
C	2
E	2
F1	2
F2	2
G1	1
G2	1
H	8
	8
J	6
K	18

MONTERINGSSTEG

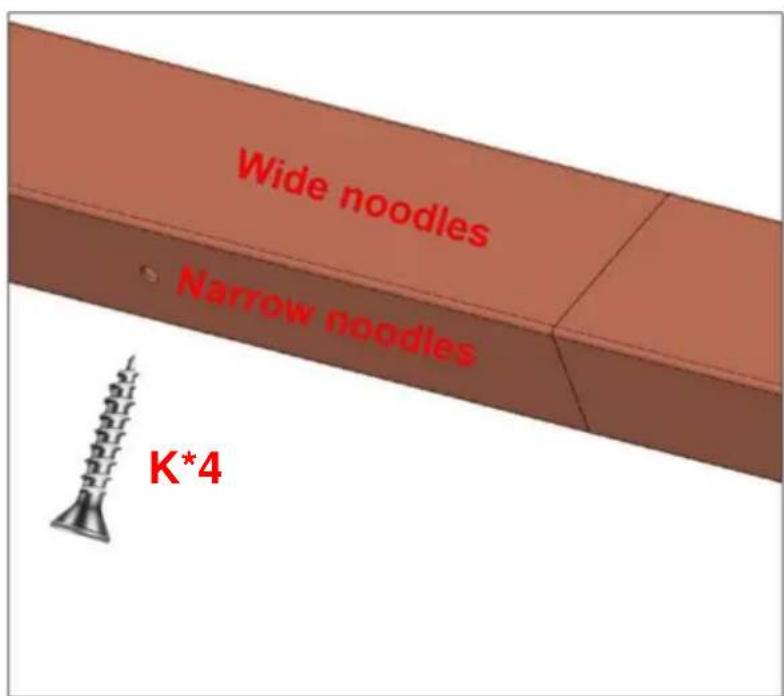

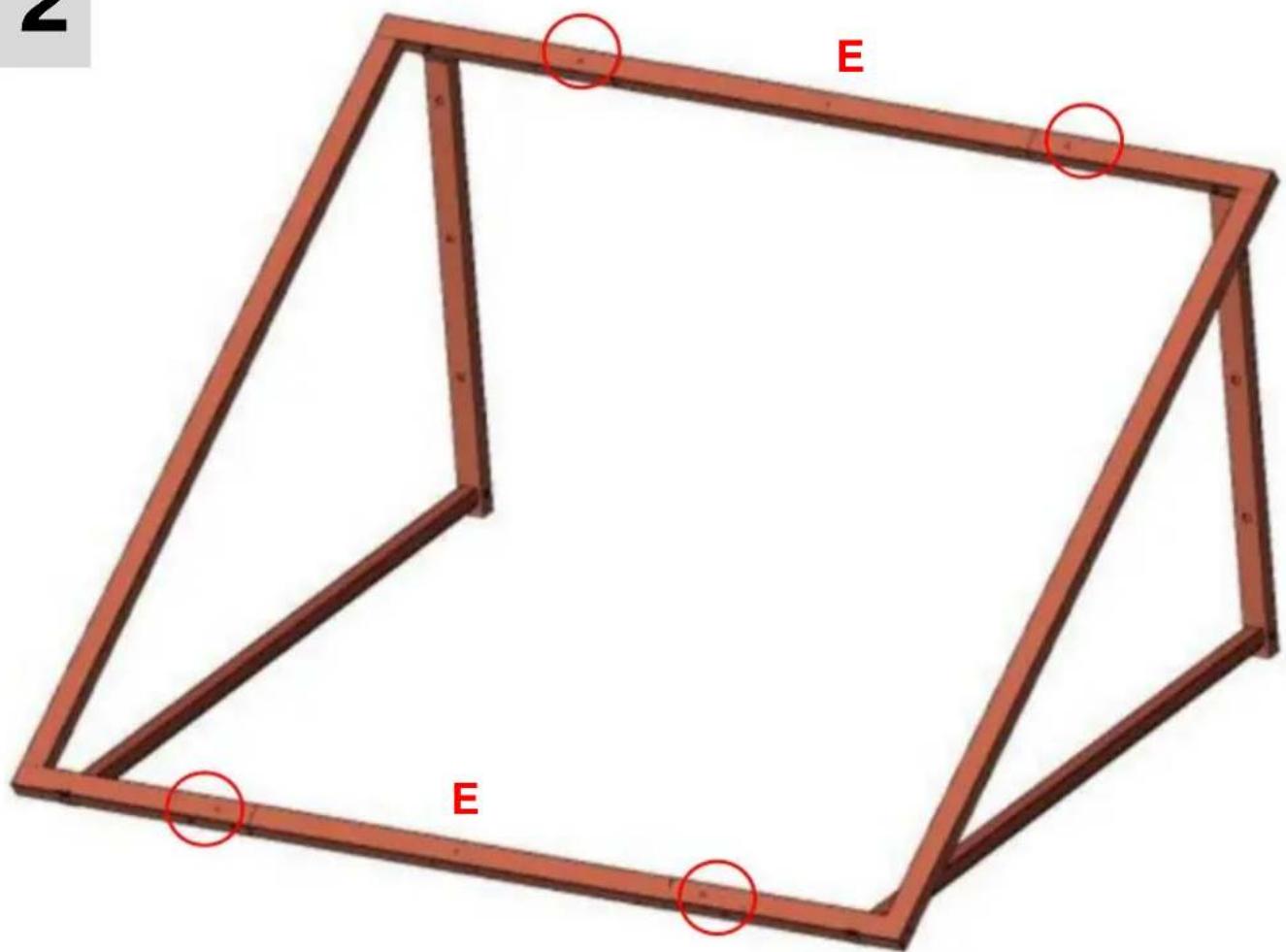

2 Montera ramen.

Montera ramen med skruvar (K*4).

3-1

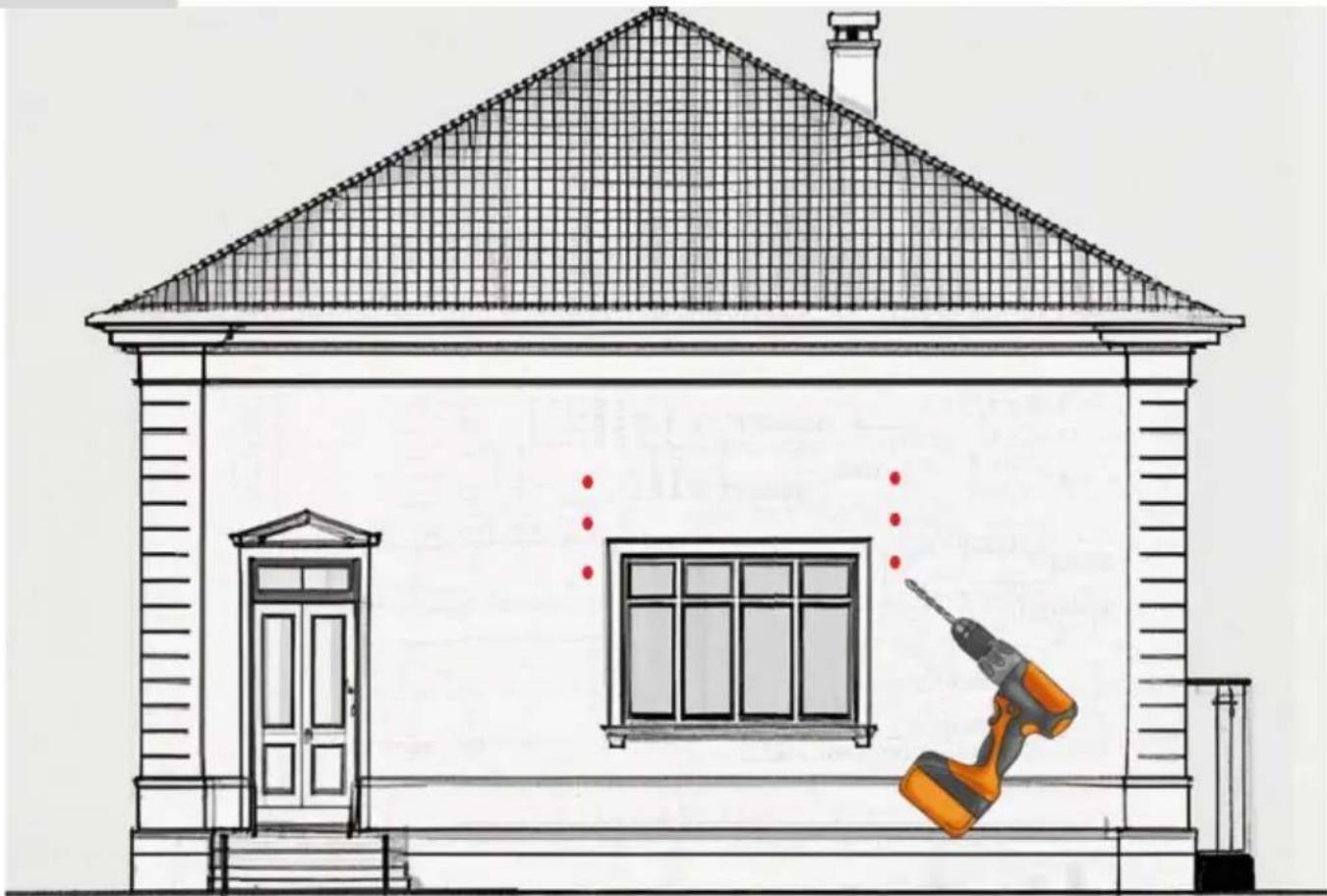

Montera ramen på väggen.

1. Installationsritningarna finns på nästa sida.
2. Markera platsen för monteringshålen mätt på din monteringsyta med krita/grafit. Använd en nivå efter behov.
3. Borra pilothål på de specifika markörerna. Välj storlek på borrat hål enligt följande olika typer av väggar.

Plan 1 (Lämplig för hårda väggar): Montera med expansionsskruvar (H*6), med en borr med en diameter på ø12 mm.

Plan 2 (Lämplig för träväggar): Installera med väggspik (I*6), med hjälp av en borr med en diameter på ø6 mm.

1. Fäst hela den sammansatta ramen på väggen.

Obs: Kontrollera om ramen är ordentligt monterad på väggen för att förhindra att den faller av i ett senare skede.

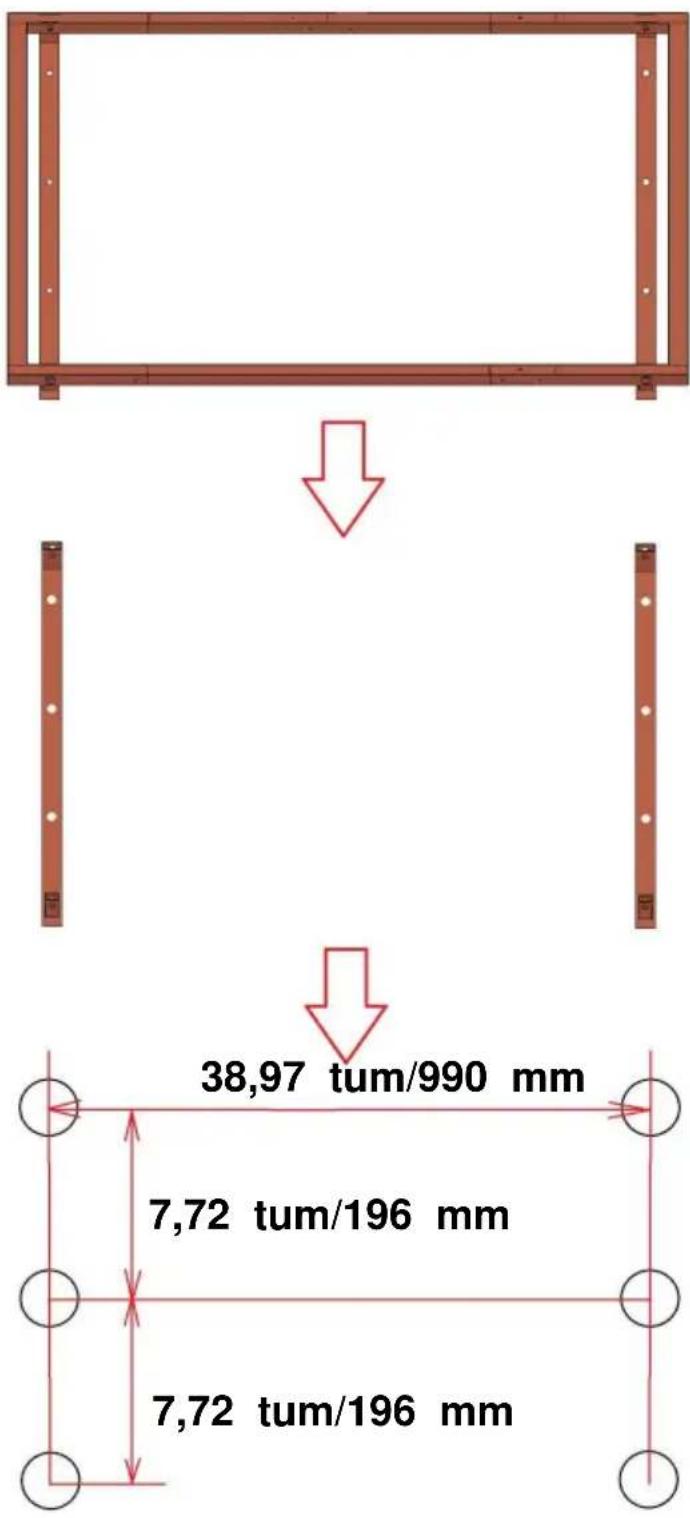

3-2 Installationsritningar.

Markera 6 fästhålspositioner på väggen enligt ritningen och borra sedan 6 hål.

4

OBS: Efter att ramen har installerats på väggen, installera metallplattorna en bit i taget.

1. Fäst hyllan på väggen.

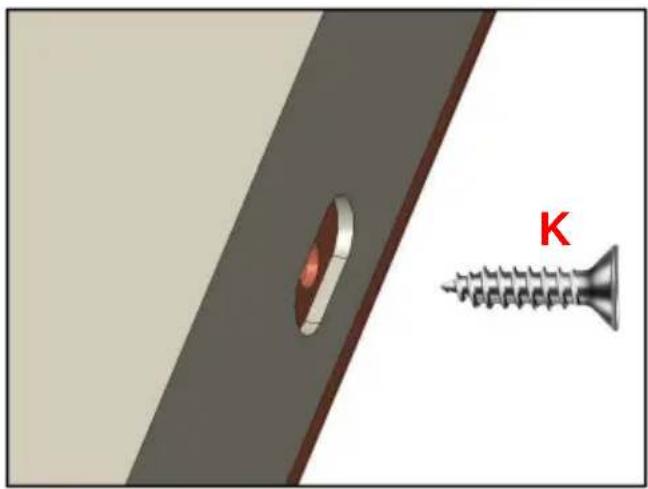

2. Börja installera de första metallplattorna F1 och F2 från höger sida av produkten. Låt F1 överlappa F2 och fixera sedan F1 med skruvar (K*5).

Installera metallplattorna (F2) sekventiellt från höger sida av produkten och fäst dem med skruvar (K*4).

Montera den sista plattan F1 och fixera den med skruvar (K*5).

7

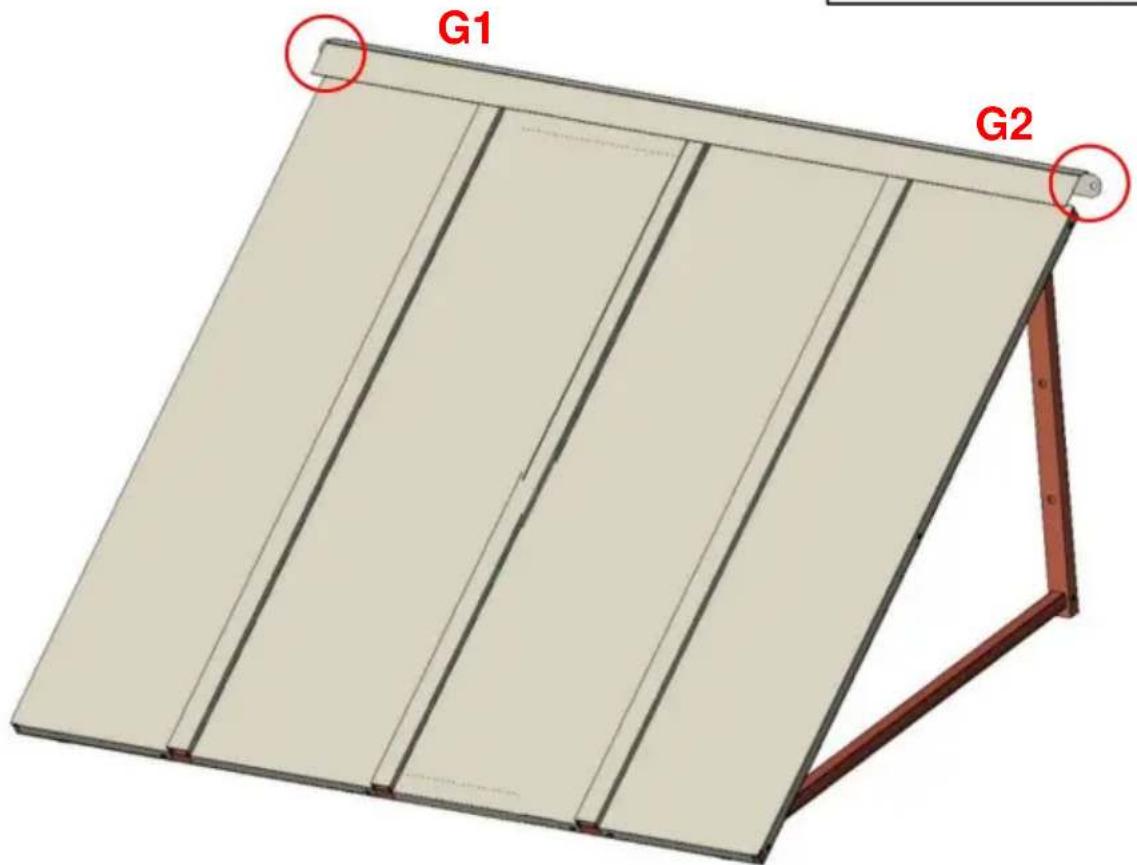

Fixa metallplåtarna.

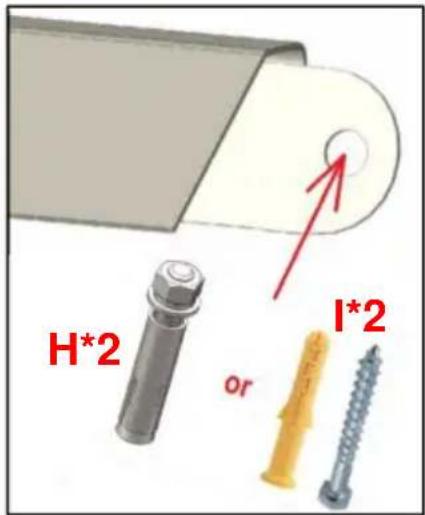

Fäst metallplåtarna G1 och G2 med skruvar (H eller I).

Plan 1 (lämplig för hårda väggar): Montera med expansionsskruvar (H*2), med en borr med en diameter på ø12 mm.

Plan 2 (lämplig för träväggar): Installera med väggspik (I*2), med hjälp av en borr med en diameter på ø6 mm.

Metallplåtar (G1 G2): Markisens höjd tar inte

Metallplåtar i beaktande. Metallplåtarna kan monteras vid

vilket avstånd som helst ovanför markisens solida ram.

PRODUKTPARAMETER

Modell	CGW-44INCH
Material Järn
Färg	Svart
Skuggningsområde	44*24 tum (112,5*61 cm)
Maximal lämplig bredd för dörrar/fönster	31,5 tum/80 cm

24 tum/61 cm

44 tum / 112,5 cm

Snöbelastningar

Dörrtaken i aluminium tillverkas

från komponenter av högsta kvalitet som finns tillgängliga

på marknaden idag. De är designade för att

tål normala väderförhållanden, inklusive

regn, snö, snö och blåst. Det är de dock

inte konstruerade för att tåla vindar som överstiger 30

miles per timme, snölast på mer än 12

tum tung, blöt snö eller 24 tum ljus

snö. Dessutom tål de inte

slagkraften från snö och is som faller från en

övre tak eller pålar. Denna produkt kommer att ge

utmärkt prestanda så länge den är installerad

korrekt och används inom dess designade belastnings-

och lagergränser.

Ta bort snö omgående under användning.

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000 CN.

EC-REP: E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Frankfurt am Main.
