GEBRUIKSAANWIJZING DS-16 Vevor

Hartelijk dank dat u voor deze omsnoeringsmachine hebt gekozen - Lees alle instructies voordat u het gebruikt. De informatie zal u hel best mogelijke resultaten te bereiken.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.

1. Veiligheidsinstructies

Een juiste opleiding is vereist. Ondeskundig opgeleid personeel mag omsnoeringsmachine niet bedienen. Een onjuiste bediening kan leiden i schade aan de apparatuur of persoonlijk letsel.

1.1 Batterijwerking

*Milieubescherming

Gooi de gebruikte batterij niet in de huisvuilbak of de afvalwateremr Sla de lege batterij niet en verbrand deze niet.

*Kortsluitingsgevaar

Bewaar de batterijen niet samen met andere metalen voorwerpen. Demonteer de batterijen a.u.b. niet zelf en bewaar ze in een droge (or vorstbestendige ruimte. De omgevingstemperatuur mag niet hoger zijn 50 graden.

Laad gebruikte batterijen niet op en vervang ze door nieuwe wanne beschadigd of onbruikbaar zijn.

1.2 Gevaren voor oogletsel

Draag oogbescherming om schade aan uw ogen te voorkomen bij ge van dit product.

1.3 Bediening

Lees de instructies aandachtig door en train goed voor gebruik. Personen die niet goed zijn opgeleid, mogen de balenpers niet bedier voordat de banden zijn vastgemaakt. Als de instructies niet worden gevolgd of als de banden onredelijk worden belast, kan dit leiden tot van de banden of defecten aan de machine. Plaats uw handen pas

bindgebied, het lijmgebied of het snijgebied van de snijder als u vertr bent met de balenpers. Plaats uw hand op het bindgebied, het lijmge en de snijder uitgesneden.

1.4 Wrijvingslasgebied

U dient de toestand van het wrijvingslasgebied te controleren er uzelf vertrouwd te maken met de controle en aanpassing van de wrijvingstijd en aanhaaltijd. Onregelmatige wrijvingstijd kan resulteren in een slechte hechting en tot ernstige schade leiden. Verzend of transp daarom geen dozen die niet op de juiste manier zijn verpakt en beh

1.5 Distributie van pakriemen

Gebruik voor het afgeven van de riemen de speciaal ontworpen gordelgootslede. Wanneer u de banden niet gebruikt, bevestigt u het uiteinde van de banden in de bevestigingsopening voor de banden.

1.6 Waarschuwing voor riemen

Gebruik geen riemen om lasten te slepen of op te tillen, aange dit kan leiden tot schade aan voorwerpen of persoonlijk letsel.

1.7 Gevaren van breuk van de riem

Onjuiste bediening; overmatig strak; Als u de omsnoering niet gebruikt zoals vereist, gaat de spankracht verloren of breekt de omsnoering, waardoor uiteindelijk de doos/lading beschadigd kan raken het voorwerp kapot kan gaan, de operator zijn evenwicht kan verlieze kan vallen, of de omsnoeringsmachine kan verdwijnen. en de banden vliegen snel in het gezicht van de bestuurder en veroorzaken letsel

■ Opmerking.

* Indien de lading scherpe randen heeft, dient u randbescherming toe te voegen.

* Wikkel de banden rond het juiste gebied dat moet worden vastgebo
* De bestuurder mag zich tijdens het aanspannen en wrijving niet in dezelfde rechte lijn bevinden als de omsnoeringsmachine, om te voorkomen dat de balenpers en de riemen in het gezicht van de best vallen. Herinner of vraag omstanders om tijdens het gebruik uit de buurt

van het werkgebied te blijven. Gebruik ook omsnoeringsband met de aanbevolen breedte- en sterktespecificaties, wat de kwaliteit en efficiënt van de verpakking zal helpen verbeteren, aangezien ongeschikte omsnoeringsband ertoe kan leiden dat de omsnoeringsband breekt of de doos tijdens het transport losraakt.

1.8 Snijden van banden

Gebruik bij het doorknippen van de banden het juiste snijgereedschap houd een veilige afstand tot mensen, niet in dezelfde lijn als de banduit de buurt van de losse richting van de omsnoering. Gebruik het gereedschap dat speciaal is ontworpen voor het doorknippen van band geen hamers, tangen, bijlen, ijzerzagen enz.

1.9 Gevaar voor uitglijden en vallen

Houd het omsnoeringsgebied schoon en netjes, omdat slordige werkplekken ongelukken kunnen veroorzaken en vallen kan optreden al niet goed landt of uit balans bent voordat u spanning opdoet, vooral kleine werkruimtes zoals trappenhuizen. Probeer tijdens het hanteren uw evenwicht te bewaren. Beide voeten moeten tegelijkertijd op een vlakke stevige ondergrond staan. Gebruik het apparaat niet als u zich niet le voelt of in een moeilijke lichamelijke toestand verkeert.

Houd rekening met de voorzorgsmaatregelen die specifiek voor het werkgebied zijn vermeld.

1.10 Gevaren van de balenpers

* Goed onderhoud van de balenpers is zeer noodzakelijk.

* Controleer de onderdelen van de balenpers regelmatig. Als er sprak van slijtage of schade, gebruik de balenpers dan niet verder totdat de onderdelen zijn vervangen.

* Gebruik de balenpers niet zonder de riemen

* Breng geen wijzigingen aan aan de balenpers, aangezien dit persoo letsel kan veroorzaken.

2. Technische parameters

2.1 Beschrijving van het accu-omsnoeringsapparaat

De DS-16 accu-omsnoeringsmachine heeft een perfecte sluitprestatie. H zorgt ervoor dat gebruikers kunnen genieten van een efficiënte manier omsnoeren. De DS-16 heeft een maximale spankracht van 2500N en graden kunnen worden aangepast via digitale displaybediening. Hij wordt aangedreven door een 6000 mAh lithiumbatterij met hoge capaciteit, waardoor hij 600 cycli kan werken per volledige lading. Een van de belangrijkste verkoopargumenten is dat het zuinig is in vergelijking met vergelijkbare producten op de markt. Het is een goed product voor door om de markt te verkennen en te grijpen. DS-16 is zo'n krachtig hulp en kan op grote schaal in de meeste industrieën worden gebruikt.

2.2 Afmetingen van de balenpers

Lengte: 3 6 0 MM

Breedte: 13 0 MM

Hoogte: 1 4 0 MM

2.3 Omsnoeringsmaterialen

Materiaal banden: PET (polyester) en PP (polypropyleen) tape met eer vlak of reliëfoppervlak.

Specificaties bandjes: breedte 9-16MM, dikte 0,4 -1,2MM.

Kies de riemen van de juiste maat, afhankelijk van de balenpers die koopt.

2.4 Sterkte van de banden

Rekkracht: instelbaar van 60 0 tot 32 00 N, maximale waarde wordt bepaald door het materiaal van de banden.

Bandinvoersnelheid: 50-150 MM/S. Wrijvingssterkte: ca. 75% van de sterktewaarde van de banden.

2.5 Werkomgeving

De omgevingstemperatuur voor gebruik is 5-45°C, met een optimale werktemperatuur van 15-25°C.

Zorgvuldig gebruiken of bewaren ter bescherming tegen water en voch

3. Accessoires

Opmerking: gebruik de hulpstukken of accessoires die in handleiding worden genoemd. Het gebruik van andere hulpstukken kan schade aan de apparatuur of persoonlijk letsel veroorzaken.

3.1 Oplaadbare draagbare balenpers

Aangezien de balenpers nikkel-cadmium (Nicd)-nikkel-metaalhydride (NiMH)-batterijen gebruikt, dient u de batterijen apart aan te schaffen volgens de volgende parameters.

Type: lithiumbatterij

Spanning: 18V

Capaciteit: 5000 MAH

3.2 Acculader

Direct opladen (optioneel)

Ingangsspanning van de lader: AC100-240V

Uitgangsspanning: 21V, 2,5A

Oplaadtijd: ongeveer 90 minuten.

4. Operaties

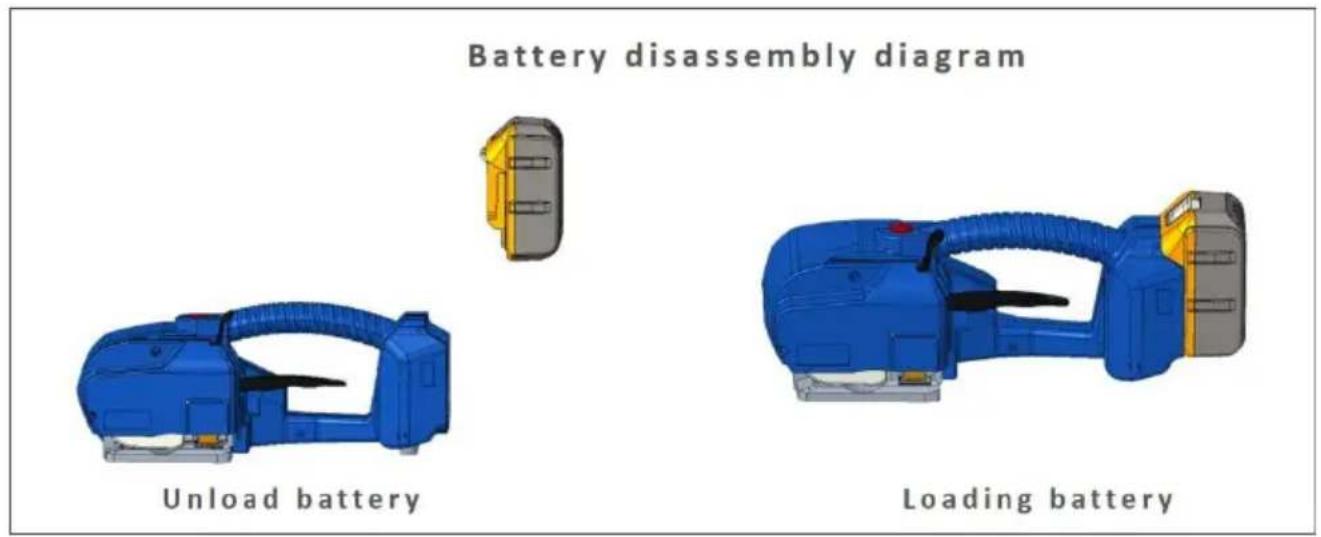

4.1 Installatie van de batterij

* Laat de accu's van de balenpers niet in de regen of in het water * Om veiligheidsredenen wordt de batterij ongeladen en gescheiden va het apparaat geleverd. Volg de instructies voor montage.

* Verwijder de batterij door met uw duim op de batterij Clip Snap te en deze naar boven te trekken of door de Clip Snap los te laten n plaatsen van de batterij.

* Het indicatielampje is rood als de batterij bijna leeg is, het indicatie is rood tijdens het opladen en het oplaadindicatielampje is groen als opladen is voltooid.

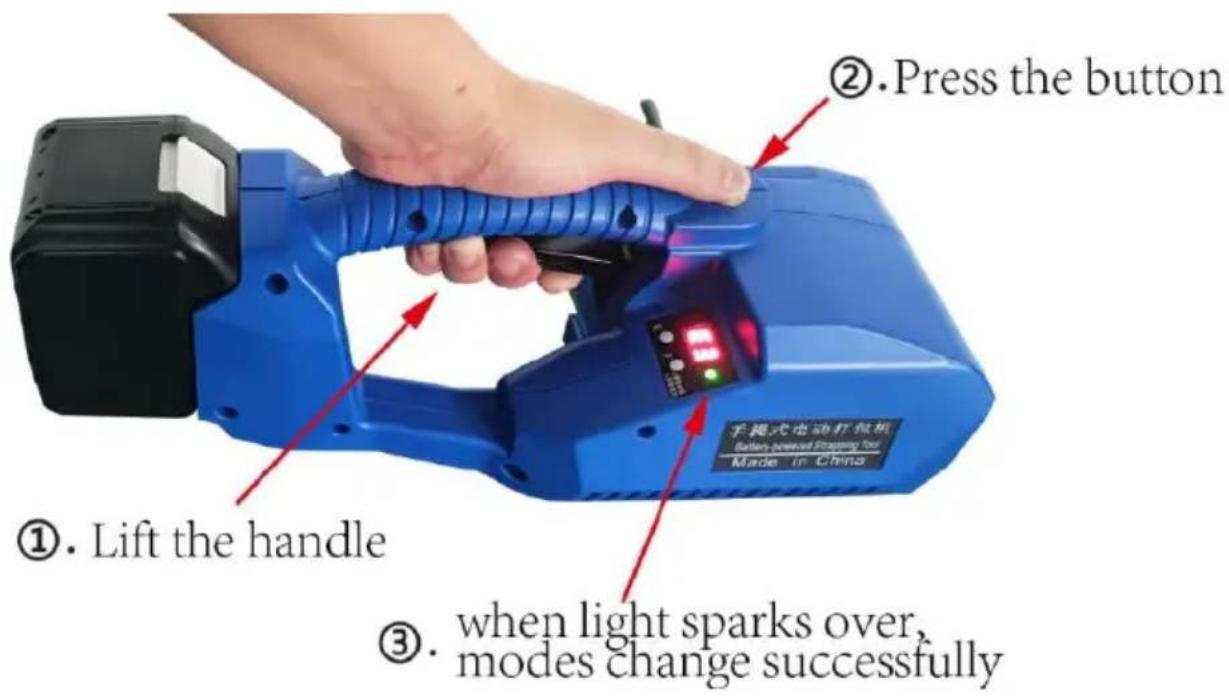

L-16 heeft 2 spanningsmodi: één aanraking om te spannen en druk op de knop om te spannen. Hoe modusconversie te maken? Druk ge op de spanningsknop en til de hendel in één keer op. Wanneer de afwisselend knippert, is de modusconversie voltooid.

4.4 Bediening van de balenpers

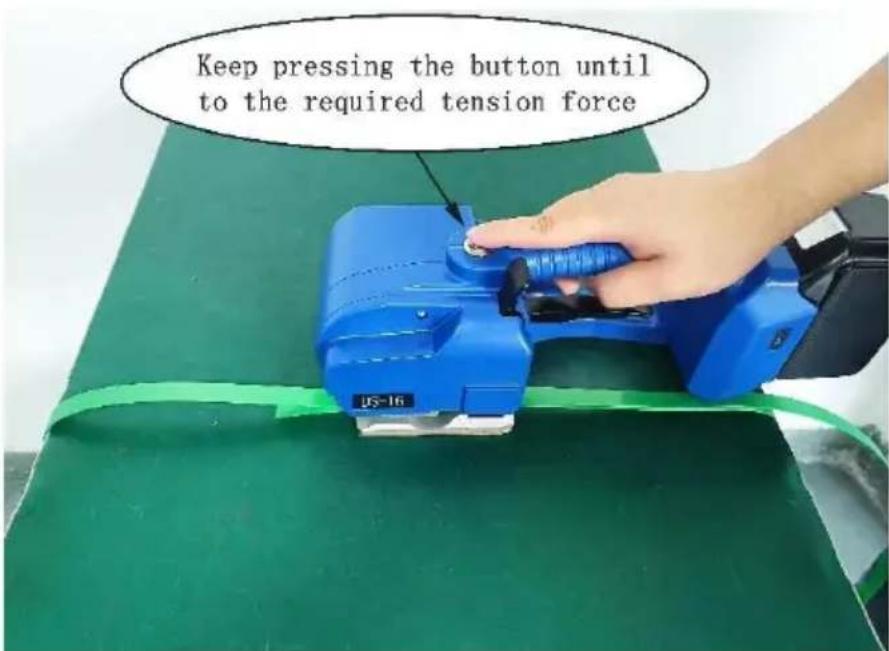

* Semi-automatische spanningsmodus (druk continu op de knop om te spannen)

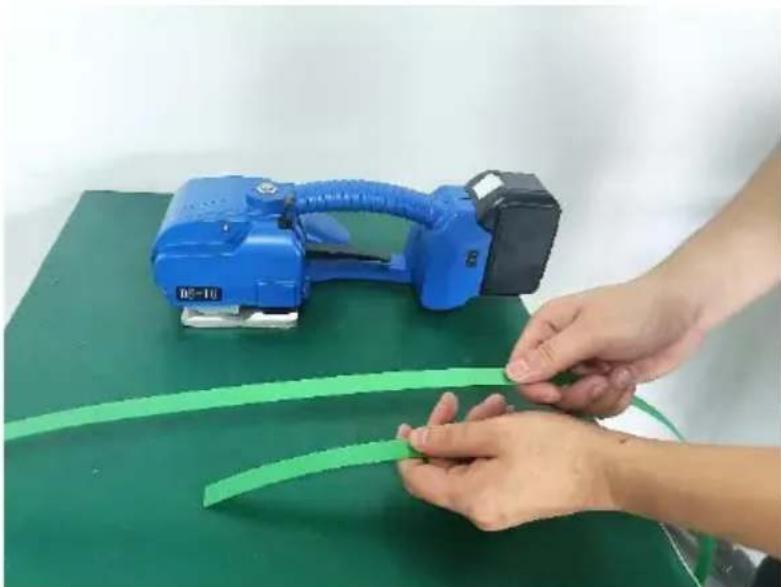

Stap 1 Wikkel de banden in en stapel ze op elkaar

Wikkel de banden op de manier zoals afgebeeld en zorg ervoor dat banden nooit nat worden door olie of ander vuil.

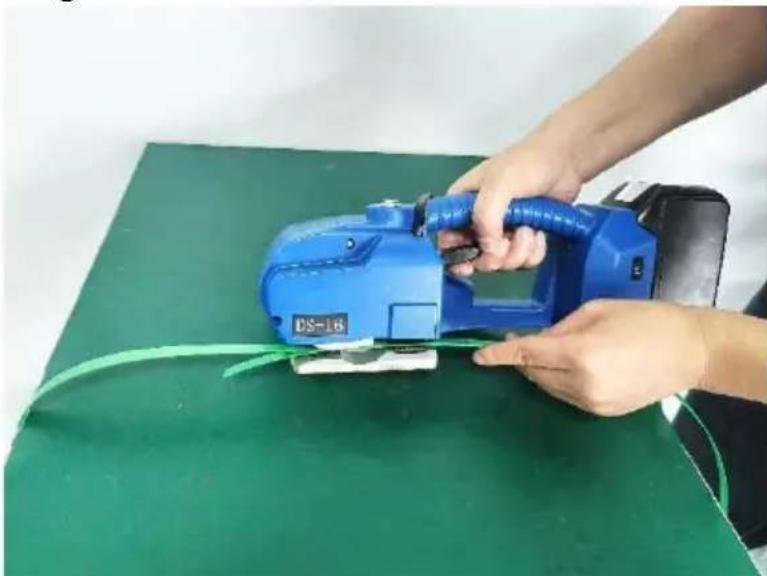

Bij stap 2 worden de banden in de balenpers gestoken

Bij het inbrengen van de banden moeten de banden in de richting v spanning aan de bovenkant worden gestapeld, de onderste omsnoering moet worden uitgerekt tot aan de onderkant van het invoerwiel om de

voorkant van de tandplaat 5-10MM langer te bedekken, bij het inbreng van de banden Til de hendel op met uw rechterhand, steek de riemen met uw linkerhand. De bovenste en onderste uiteinden van de riemen moeten evenwijdig aan elkaar worden gestapeld nadat u de tilhendel losgelaten.

Stap 3 Trek de banden aan of voer ze in

Wanneer u op de spanknop drukt en deze weer loslaat, geeft de ba u de standaard vooraf ingestelde spantijd. Wanneer de spanning niet voldoende of te strak is, verhoogt of verlaagt u gewoon de spannings totdat deze geschikt is. Zorg er bij het vastdraaien voor dat de baler parallel beweegt en dat de voorwaartse richting van de balenpers vrij van allerlei voorwerpen.

Stap 4 Het lassen van de banden

Nadat u op de wrijvingsknop heeft gedrukt, sluit de balenpers automa de banden af en snijdt deze af (de tijd wordt vooraf ingesteld door systeem en kan worden verhoogd of verlaagd door de wrijvingstijd aa passen).

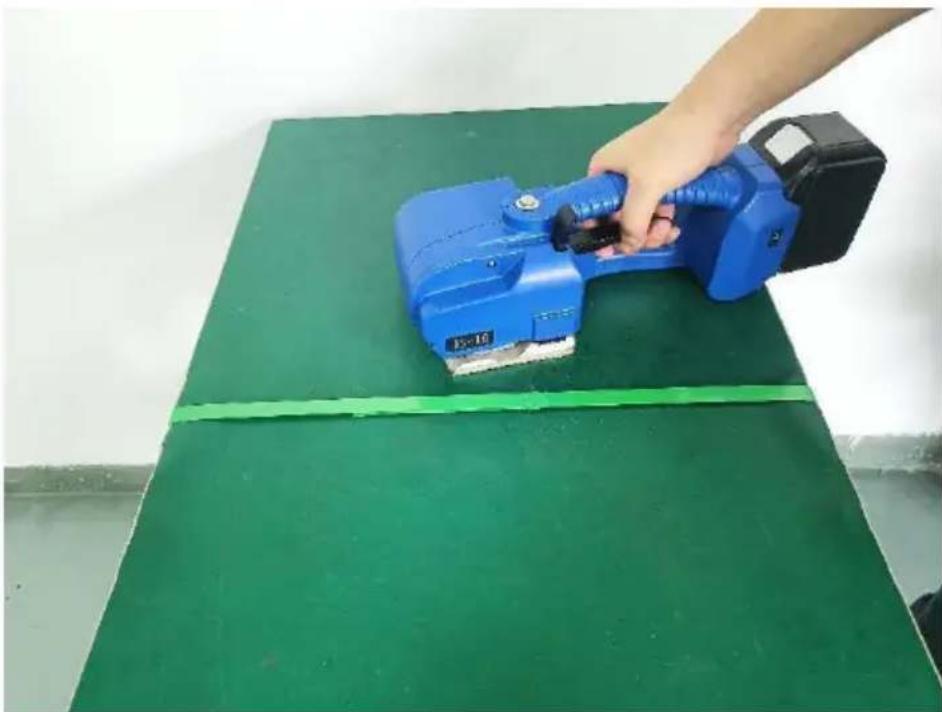

Stap 5 Verplaats de balenpers

Wanneer het lijmen is voltooid, tilt u de hendel op en draait u het i in de omgekeerde richting om de riemen los te maken, en verplaatst vervolgens de balenpers.

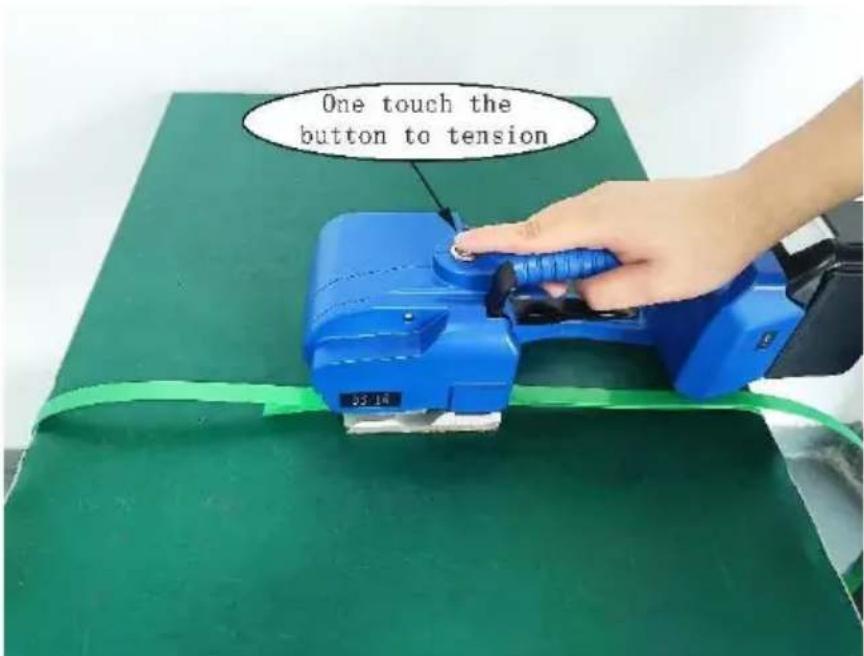

* Eén aanraking naar de spanningsmodus

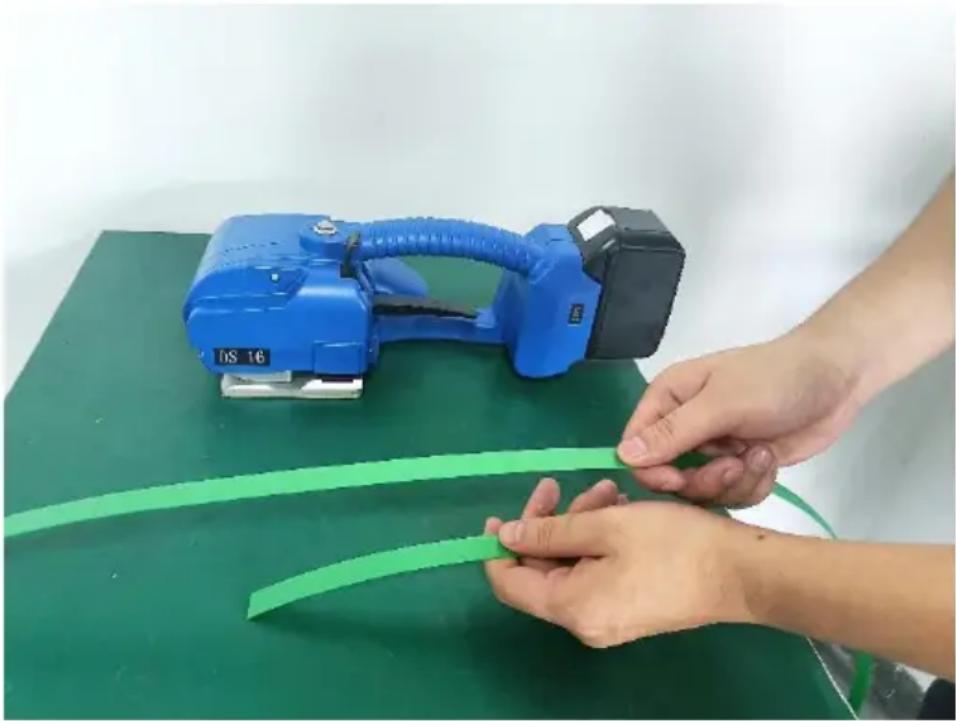

Stap 1 Wikkel de banden in en stapel ze op elkaar

Wikkel de banden op de manier zoals afgebeeld en zorg ervoor dat banden nooit nat worden door olie of ander vuil.

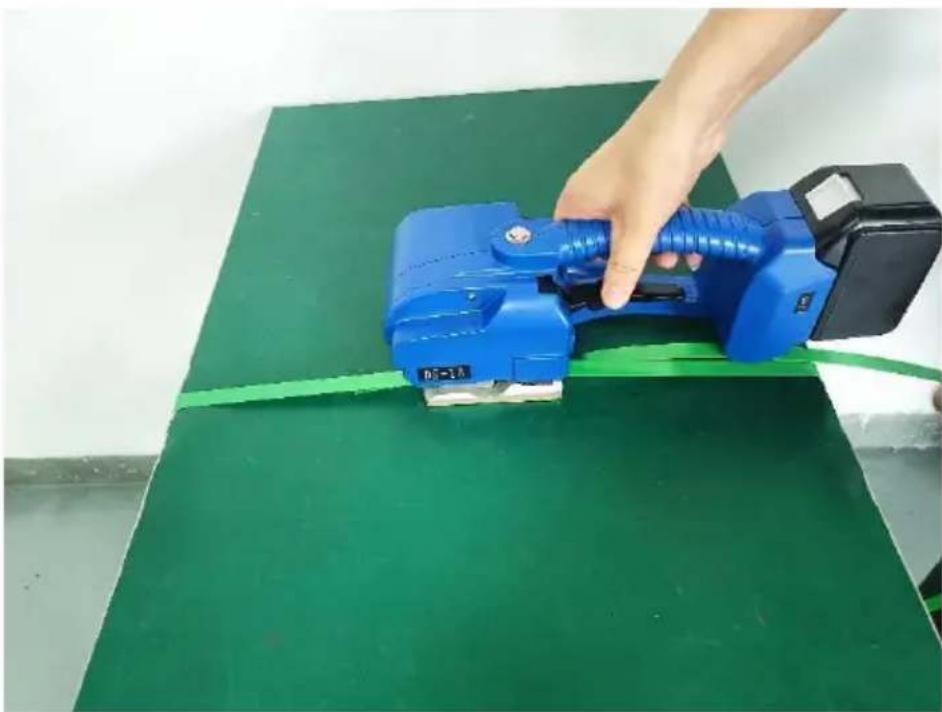

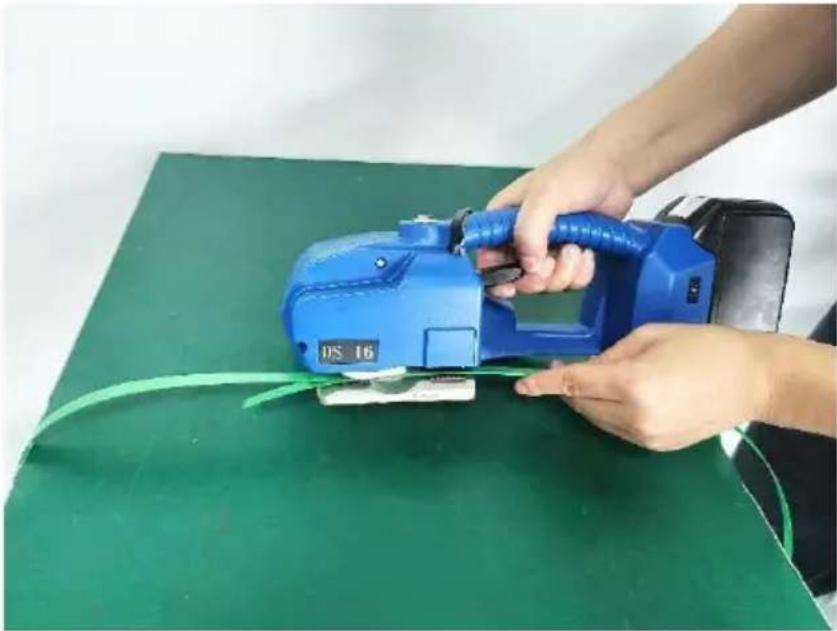

Bij stap 2 worden de banden in de balenpers gestoken

Bij het inbrengen van de banden moeten de banden in de richting van spanning aan de bovenkant worden gestapeld, de onderste omsnoering moet worden uitgerekt tot aan de onderkant van het invoerwiel om de voorkant van de tandplaat 5-10MM langer te bedekken, bij het inbreng van de banden Til de hendel op met uw rechterhand, steek de riemen met uw linkerhand. De bovenste en onderste uiteinden van de riemen moeten evenwijdig aan elkaar worden gestapeld nadat u de tilhendel losgelaten.

Wanneer u de spanknop indrukt en loslaat, spant de balenpers de ba automatisch aan.

Stap 4 Het lassen van de banden

Nadat u op de wrijvingsknop heeft gedrukt, sluit de balenpers automa de banden af en snijdt deze af (de tijd wordt vooraf ingesteld door systeem en kan worden verhoogd of verlaagd door de wrijvingstijd aa passen).

Stap 5 Verplaats de balenpers

Wanneer het lijmen is voltooid, tilt u de hendel op en draait u het i in de omgekeerde richting om de riemen los te maken, en verplaatst vervolgens de balenpers.

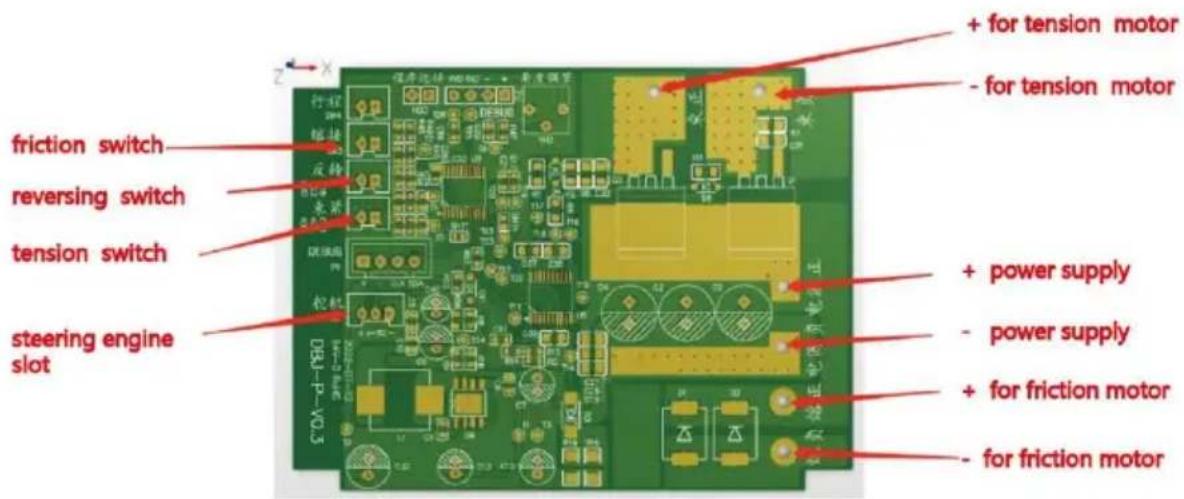

5.Elektrische aansluitingen

6. Vervanging van slijtageonderdelen en aanpassing van de hechtingsstatus

■ Opmerking: Koppel vóór elk onderhoud de aan/uit-schakelaar los en verwijder de batterijen.

6.1 Vervanging van slijtageonderdelen

Snijder (JD-PSE-G016): Draai eerst de schroef op de linker afdekplaat (JD-L16-G01) los en verwijder deze, verwijder vervolgens de schroef o snijder en verwijder de snijder voor vervanging. Nadat u de snijder ho geïnstalleerd, installeert u deze in omgekeerde volgorde.

Onderste tandplaat (JD-PSE-G011): verwijder eerst de schroeven waarmee de tandplaat is bevestigd en verwijder deze, plaats vervolger

de uitgeworpen tandplaat terug. Na het vervangen monteert u deze in omgekeerde volgorde.

Spanwiel (JD-PSE-G012): verwijder de linker afdekplaat zoals hierboven beschreven, verwijder de moer die op de verbindingsas is bevestigd (JD-L16-G021), verwijder de spanwielafdekking (JD-L16-G007), vervang het vasthoudwiel en plaats het terug in omgekeerde volgorde.

Onderste wrijvingsdeel (JD-PSE-G013): Draai eerst de koploze schroevel los en verwijder deze die op de as van het onderste wrijvingsdeel zi bevestigd, duw het onderste wrijvingsdeel vanaf de onderkant naar bui voor vervanging en plaats het vervolgens in omgekeerde volgorde teru

6.2 Afstellingen voor vastdraaien, lijmen en snijden

①. Als het vastdraaien mislukt, draait u de schroeven los die op de tandplaat zijn bevestigd en installeert u de tandplaatpakking (JD-PSE-G028) om de tandplaat omhoog te brengen of de tandplaat 1 vervangen.

②. Wanneer u verschillende verpakkingsbanden met een dikte van 0,4 mm gebruikt, pas dan tijdig de opening tussen het bovenste wrijvingsde (JD-PSE-G008) en het onderste wrijvingsdeel aan, anders zal slecht lassen optreden. Wanneer u de speling tussen het bovenste en onderste wrijvingsdeel aanpast, verwijdert u eerst de linker afdekplaat en maakt u vervolgens de knop voor het verwijderen van de afdichting los (JD-PSE-G005). Bevestig de onderste compressie-as van de verbindingsplaat (JD-PSE-G022) met een platte schroevendraaier en dra vervolgens de moer op de verbindingsas met de klok mee of tegen in. Bij rechtsom draaien wordt de speling tussen het bovenste en ond wrijvingsdeel groter, en bij linksom draaien wordt de speling kleiner.

③. De lijmtijd en de spankracht worden aangepast via de digitale displayvensters E en F op de rechterkap. Toets E past de fusietijd a toets F past de aanhaalkracht aan, oplopend van graad 1 tot graad ④. Raadpleeg het volgende schema voor het vervangen van slijtdelen het aanpassen van de las- en lastijd (effect).

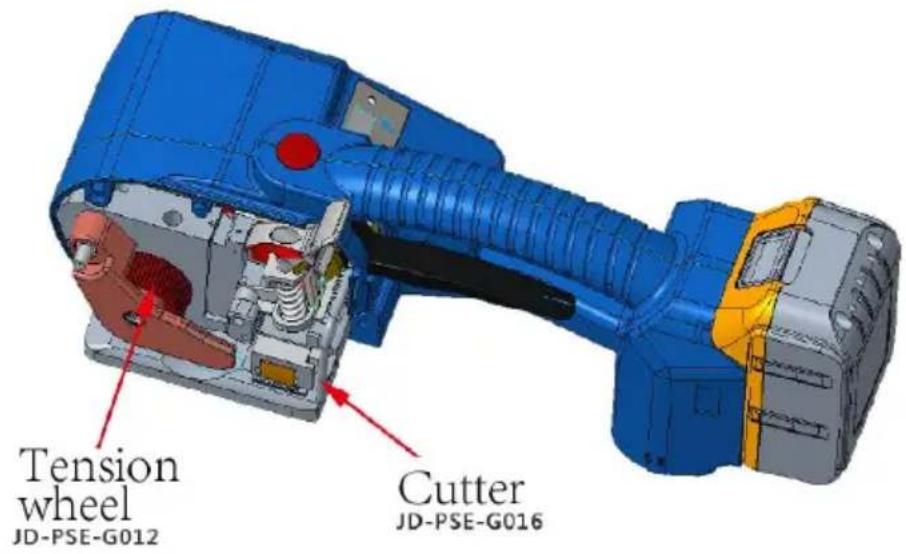

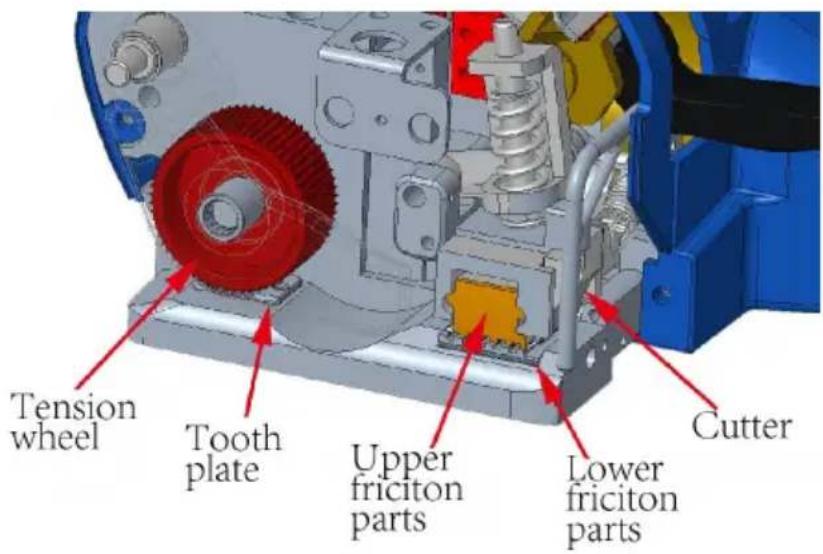

Tension wheel JD-PSE-G012 Cutter JD-PSE-G016

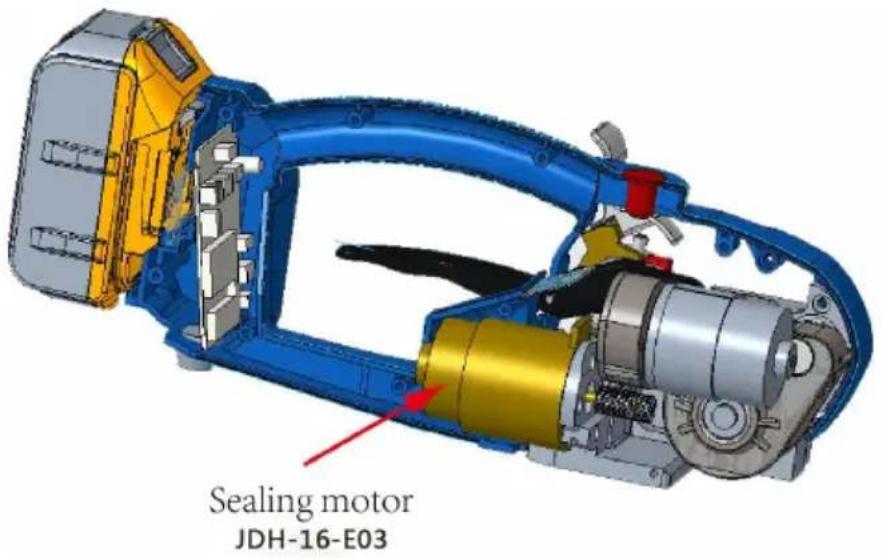

Sealing motor JDH-16-E03

Diagram van las- en hechtingseffect

7. Veelvoorkomende elektrische storingen

Tijdens het gebruik loopt het balenpersgereedschap plotseling vast en LED brandt rood wanneer de balenpersband die in de machine vastzij kan worden verwijderd. Schakel de stroom onmiddellijk uit, knip de rie af om de riemen die in het gereedschap vastzitten te verwijderen en ze onmiddellijk op de accu of vervang de accu. Wanneer u bevestigt accu stroom heeft en de storing niet is verholpen, moet u na het verwijderen van de accu de plastic afdekkingen links en rechts verwijd om het gereedschap te controleren, zoals het controleren van de schakelaars of de bedrading op elke schakelaar of op de motoren is af gevallen, of vervang de microschakelaar of vervang de wrijvingsafdichtingsmotor.

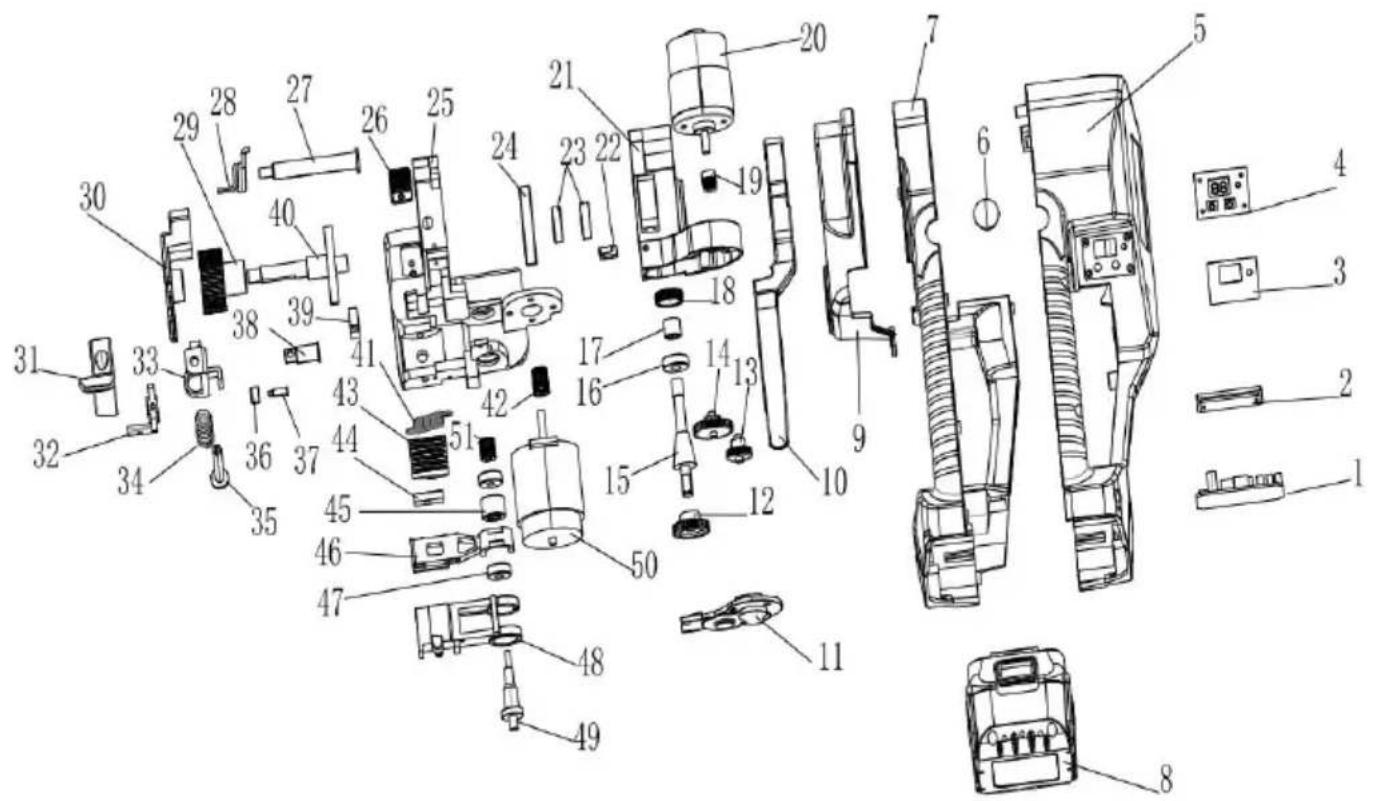

14、Explosietekening van het product en onderdelenlijst
