DS-16 - Macchina per imballaggio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per reggette portatile
Marca	Vevor
Modello	DS-16
Dimensioni (L x l x A)	360 x 130 x 140 mm
Alimentazione	Batteria agli ioni di litio 18 V, 5000 mAh
Caricabatterie	Ingresso AC 100-240 V, uscita 21 V / 2,5 A, tempo di ricarica circa 90 minuti
Materiali per reggette compatibili	Nastri in PET e PP, larghezza 9-16 mm, spessore 0,4-1,2 mm
Forza di tensione massima	3200 N (regolabile da 600 a 3200 N in 9 livelli)
Velocità di alimentazione del nastro	50-150 mm/s
Modalità operative	Semiautomatica (pressione continua) e automatica (un pulsante)
Numero di cicli per carica	Fino a 600 cicli (a seconda dell'uso)
Temperatura di funzionamento	Da 5 a 45 °C (ottimale 15-25 °C)
Funzioni principali	Tensione, saldatura per attrito, taglio automatico
Sicurezza	Arresto automatico in caso di inceppamento, protezione contro i sovraccarichi
Parti di usura sostituibili	Coltello, piastra dentata inferiore, ruota di tensione, pezzo di attrito inferiore
Manutenzione	Controllare regolarmente le parti di usura, sostituire se danneggiate
Garanzia	Certificato di garanzia elettronico, supporto tecnico su www.vevor.com/support

Domande frequenti - DS-16 Vevor

Come cambiare la modalità di tensione?

Per passare dalla modalità semiautomatica a quella automatica (o viceversa), premere il pulsante di tensione mentre si solleva la maniglia. Quando l'indicatore lampeggia alternativamente, la conversione è effettuata.

Cosa fare se la macchina non stringe correttamente?

Controllare prima la forza di tensione impostata (livelli 1-9). Se la tensione scivola, allentare le viti della piastra dentata e installare una guarnizione (JD-PSE-G028) per sollevarla, oppure sostituire la piastra dentata. Assicurarsi anche che i nastri siano compatibili e in buone condizioni.

Come sostituire il coltello?

Scollegare l'alimentazione e rimuovere la batteria. Allentare la vite del coperchio sinistro (JD-L16-G01) e rimuoverlo. Rimuovere la vite del coltello (JD-PSE-G016) e sostituirlo. Rimontare in ordine inverso.

Quale batteria utilizzare?

Utilizzare una batteria al litio da 18 V con una capacità di 5000 mAh. La batteria deve essere acquistata separatamente se non fornita. Caricare solo batterie compatibili con il caricabatterie fornito (uscita 21 V / 2,5 A).

Come evitare la rottura del nastro?

Utilizzare nastri della larghezza corretta (9-16 mm) e spessore (0,4-1,2 mm). Non stringere eccessivamente: regolare la forza di tensione adatta al carico. Aggiungere protezioni angolari per carichi taglienti. Tenersi lontani dalla linea di tensione durante il funzionamento.

Come regolare il tempo di saldatura?

Il tempo di saldatura viene regolato tramite il tasto E sul display numerico (coperchio destro). Aumentare o diminuire il livello (1-9) per regolare il tempo di attrito. Un tempo troppo breve o troppo lungo può influenzare la qualità della saldatura.

Quali tipi di nastri sono compatibili?

La macchina accetta nastri in PET (poliestere) e PP (polipropilene), a superficie piana o goffrata. La larghezza deve essere compresa tra 9 e 16 mm e lo spessore tra 0,4 e 1,2 mm.

Come pulire la macchina?

Scollegare l'alimentazione e rimuovere la batteria prima di qualsiasi pulizia. Utilizzare un panno asciutto per rimuovere polvere e detriti. Non utilizzare acqua o prodotti chimici. Controllare regolarmente l'area di saldatura per attrito e rimuovere i residui.

Perché la macchina si ferma improvvisamente?

Ciò può essere dovuto a un inceppamento del nastro, batteria scarica o un difetto elettrico. Spegnere l'alimentazione, tagliare il nastro incastrato e rimuoverlo. Se la batteria è scarica, ricaricarla. Se il problema persiste, verificare i collegamenti interni dopo aver rimosso la batteria.

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito di Vevor o presso rivenditori autorizzati. I riferimenti delle parti di usura sono nel manuale: coltello (JD-PSE-G016), piastra dentata (JD-PSE-G011), ruota di tensione (JD-PSE-G012), pezzo di attrito inferiore (JD-PSE-G013). Contattare il supporto tecnico tramite www.vevor.com/support.

MANUALE UTENTE DS-16 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Macchina per imballaggi

MODELLO: DS-16

Grazie mille per aver scelto questa reggiatrice

- Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni aiuteranno a ottenere i migliori risultati possibili.

I prodotti presenti in questo catalogo potrebbero differire nel colore rispetto all'articolo reale.

1. Istruzioni di sicurezza

È necessaria una formazione adeguata. Il personale non adeguatamente formato non è autorizzato a utilizzare la reggiatrice. Un funzionamento errato può provocare danni all'apparecchiatura o lesioni personali.

1.1 Funzionamento a batteria

* Protezione ambientale

Si prega di non gettare la batteria usata nel bidone della spazzatura domestica o nel secchio delle acque reflue, di non colpire o bruciare la batteria scarica.

* Pericolo di cortocircuito

Non conservare le batterie insieme ad altri oggetti metallici. Si prega di non smontare personalmente le batterie e di conservarle in un luogo asciutto e resistente al gelo. La temperatura ambiente non deve essere superiore a 50 gradi.

Non caricare le batterie usate e sostituirle con batterie nuove quando sono danneggiate o inutilizzabili.

1.2 Rischi di lesioni agli occhi

Si prega di indossare una protezione per gli occhi per evitare danni agli occhi durante l'utilizzo di questo prodotto.

1.3 Funzionamento

Si prega di leggere attentamente le istruzioni e di allenarsi adeguatamente prima dell'uso. Le persone che non sono state adeguatamente addestrate non sono autorizzate a utilizzare la pressa.

Prima di aver stretto le cinghie, se le istruzioni non vengono seguite, le cinghie vengono caricate in modo irragionevole; ciò può portare alla rottura delle cinghie o al guasto della macchina. Non mettere le mani sull'area di legatura, sull'area di incollaggio o sull'area di taglio della taglierina finché non si ha familiarità con la pressa. Posizionare la mano sull'area di legatura, sull'area di incollaggio e sull'area di taglio della taglierina.

1.4 Zona di saldatura per attrito

È necessario verificare le condizioni dell'area di saldatura ad attrito e familiarizzare con il controllo e la regolazione del tempo di attrito e del tempo di serraggio. Un tempo di attrito irregolare può comportare un cattivo incollaggio e causare gravi danni, quindi si prega di non spedire o trasportare scatole che non siano state imballate e maneggiate correttamente.

1.5 Distribuzione delle reggette di imballo

Utilizzare il carrello del vassoio appositamente progettato per distribuire le cinghie. Quando non in uso, fissare l'estremità delle cinghie nell'apertura di fissaggio delle cinghie.

1.6 Avvertenza sulle cinghie

Non utilizzare cinghie per trascinare o sollevare carichi poiché ciò potrebbe causare danni a oggetti o lesioni personali.

1.7 Pericoli di rottura della reggia

Funzionamento improprio; eccessivo serraggio; il mancato utilizzo della reggiatura come richiesto causerà la perdita della forza di tensione e la rottura della reggiatura, il che potrebbe eventualmente causare il danneggiamento della scatola/del carico e la rottura dell'oggetto, la perdita di equilibrio e la caduta dell'operatore, o la reggiatura e le cinghie che volano rapidamente insieme contro il viso dell'operatore provocando lesioni.

■ Nota

* Se il carico presenta bordi taglienti, aggiungere una protezione bordi.

* Avvolgere le cinghie attorno all'area appropriata da allacciare.

* L'operatore non deve trovarsi nella stessa posizione in linea retta della reggiatrice durante il serraggio e l'attrito, per evitare che la pressa e le cinghie si ribaltino in faccia all'operatore. Ricordare o chiedere agli astanti di stare lontani dall'area operativa durante il funzionamento. Si prega di utilizzare anche reggette con le specifiche di larghezza e resistenza consigliate, che contribuiranno a migliorare la qualità e l'efficienza dell'imballaggio, poiché una reggiatura non adatta potrebbe causare la rottura della reggia o l'allentamento della scatola durante il trasporto.

1.8 Taglio delle reggette

Quando si tagliano le cinghie, utilizzare l'utensile da taglio appropriato, mantenere una distanza di sicurezza dalle persone, non sulla stessa linea delle cinghie e lontano dalla direzione allentata della cinghia. Si prega di utilizzare gli strumenti specifici per il taglio delle cinghie, senza martelli, pinze, asce, seghetti, ecc.

1.9 Pericoli di scivolamento e caduta

Si prega di mantenere l'area di reggiatura pulita e ordinata, poiché aree di lavoro disordinate possono causare incidenti e possono verificarsi cadute se non si atterra bene o si è sbilanciati prima della tensione, soprattutto in aree di lavoro piccole come le scale. Cerca di mantenere l'equilibrio durante la manipolazione. Entrambi i piedi devono trovarsi contemporaneamente su una superficie piana e solida. Non utilizzare il dispositivo in caso di malessere o in condizioni fisiche difficili.

Si prega di notare le precauzioni menzionate specificamente per l'area di lavoro.

1.10 Pericoli della pressa

* È assolutamente necessaria una buona manutenzione della pressa. * Controllare regolarmente le parti della pressa. Se sono presenti segni di usura o danni, non continuare a utilizzare la pressa finché le parti non vengono sostituite.

* Non utilizzare la pressa senza le cinghie

* Non modificare la pressa poiché ciò potrebbe causare lesioni personali.

2. Parametri tecnici

2.1 Descrizione della tendireggia a batteria

Il tendireggia a batteria DS-16 è dotato di prestazioni di tenuta perfette. Può far sì che gli utenti apprezzino un modo efficiente di reggiare. Ha la sua potenza di tensione massima a 2500 N e 9 gradi possono essere regolati tramite il funzionamento del display digitale. È alimentato da una batteria al litio ad alta capacità da 6000 mAh, che lo fa funzionare per cicli per carica completa. Uno dei principali punti di forza è che è economico rispetto a quelli simili sul mercato. È un buon prodotto per rivenditori per esplorare e comprendere il mercato. DS-16 è uno strumento molto potente e può essere ampiamente utilizzato nella maggior parte dei settori.

2.2 Dimensioni della pressa

Lunghezza: 360 mm

Larghezza: 130 mm

Altezza: 140 mm

2.3 Materiali di reggiatura

Materiale reggette: nastro in PET (poliestere) e PP (polipropilene) con superficie piana o goffrata.

Specifiche dei cinturini: larghezza 9-16 mm, spessore 0,4-1,2 mm.

Scegli le cinghie della misura appropriata in base alla pressa che acc

2.4 Resistenza delle cinghie

Forza di allungamento: regolabile da 600 a 3200 N, il valore massimo determinato dal materiale delle cinghie.

Velocità di avanzamento della cinghia: 50-150 mm/s. Forza di attrito: 75% del valore di resistenza delle cinghie.

2.5 Ambiente di lavoro

La temperatura ambiente per il funzionamento è di 5-45°C, con una temperatura di funzionamento ottimale di 15-25°C.

Utilizzare o conservare con cura per proteggerlo dall'acqua e dall'umidità.

3. Accessori

■ Nota: utilizzare gli accessori menzionati nel manuale,

l'utilizzo di altri accessori potrebbe causare danni all'apparecchiatura o lesioni personali.

3.1 Pressa portatile ricaricabile

Poiché la pressa utilizza batterie al nichel-cadmio (NiCd) o al nichel-metallo idruro (NiMH), acquistare le batterie separatamente in base ai seguenti parametri.

Tipo: batteria al litio

Voltaggio: 18 V

Capacità: 5000 mAh

3.2 Caricabatterie

Ricarica diretta (opzionale)

Voltaggio in ingresso del caricabatterie: AC 100-240 V

Voltaggio in uscita: 21 V, 2,5 A

Tempo di ricarica: circa 90 minuti.

4. Operazioni

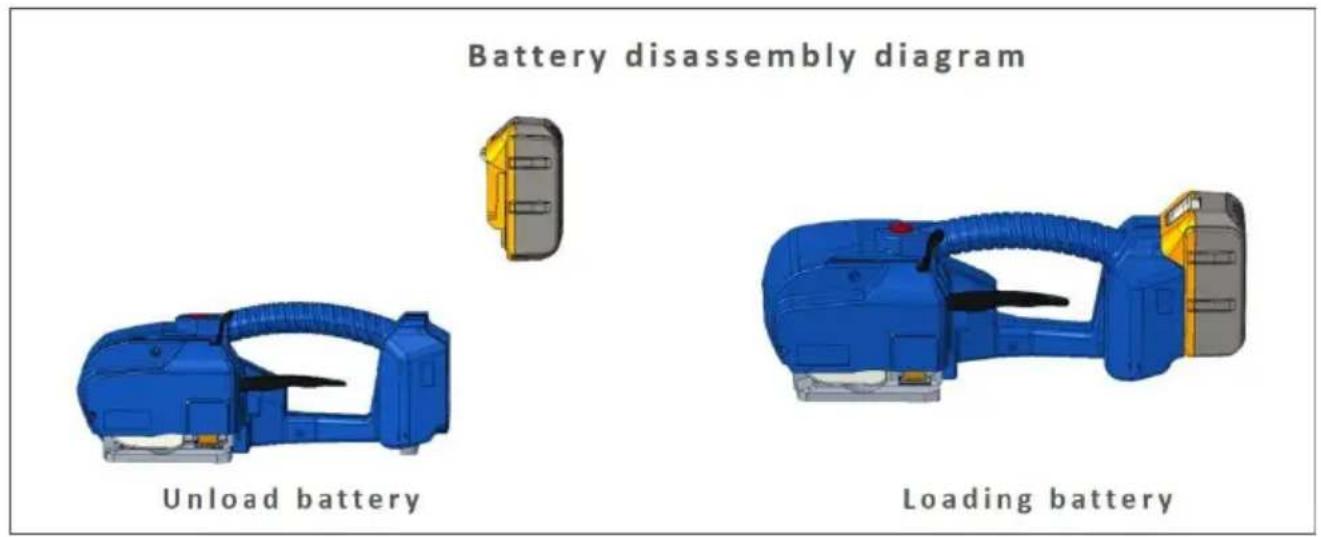

4.1 Installazione della batteria

* Non lasciare le batterie della pressa sotto la pioggia o in acqua. * Per motivi di sicurezza, la batteria viene consegnata scarica e separata dal dispositivo; si prega di seguire le istruzioni per il montaggio. * Rimuovere la batteria premendo il clip di blocco della batteria con il pollice ed estraendola verso l'alto, oppure rilasciando il clip di blocco dopo aver inserito la batteria.

* L'indicatore luminoso è rosso quando la batteria è scarica; l'indicatore luminoso è rosso durante la ricarica e l'indicatore luminoso di ricarica diventa verde quando la ricarica è completa.

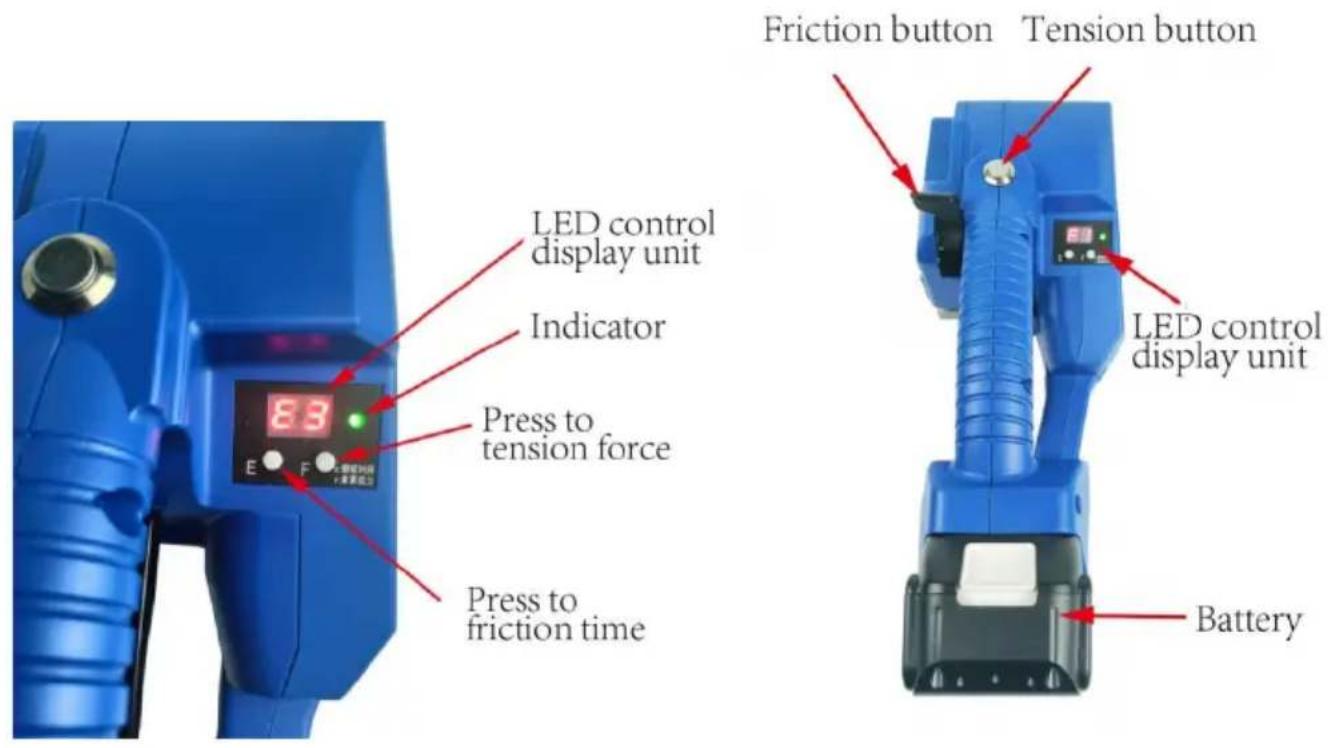

4.2 Elementi operativi

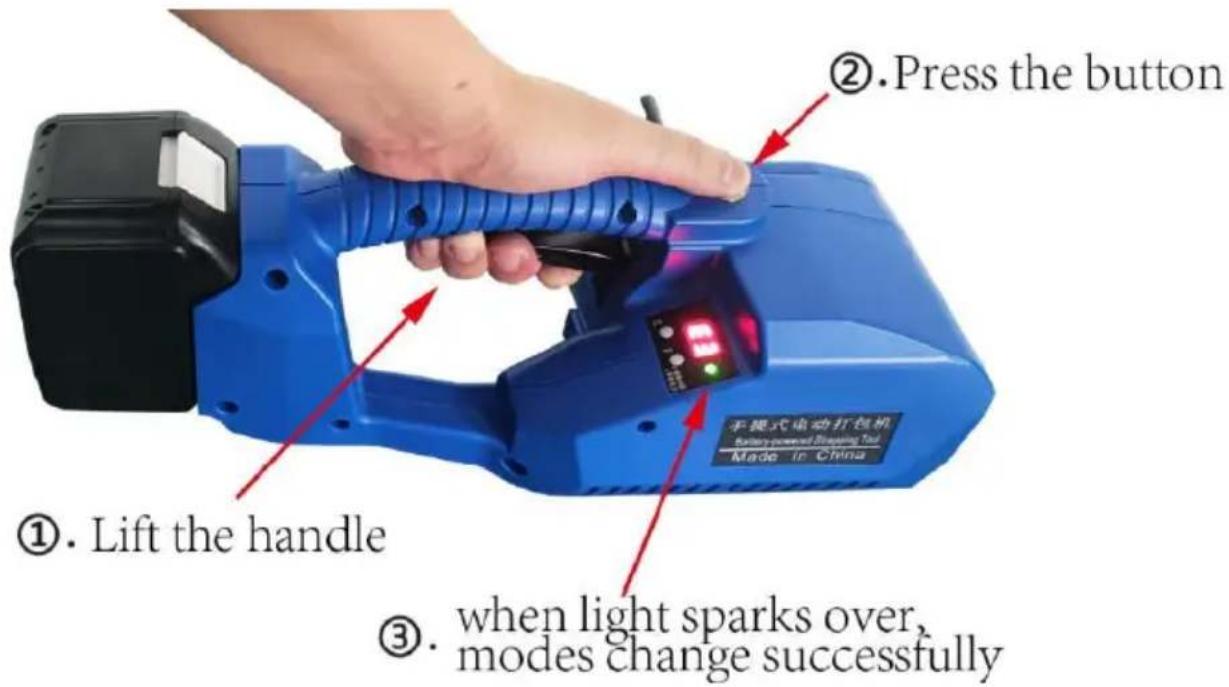

4.3 Modalità semiautomatica e modalità automatica

L-16 ha 2 modalità di tensione: un tocco per tensionare e premere continuamente il pulsante per tensionare. Come effettuare la conversione della modalità? Basta premere il pulsante di tensione e sollevare la maniglia contemporaneamente e quando l'indicatore lampeggia alternativamente, la conversione della modalità è completata.

4.4 Operazioni della pressa

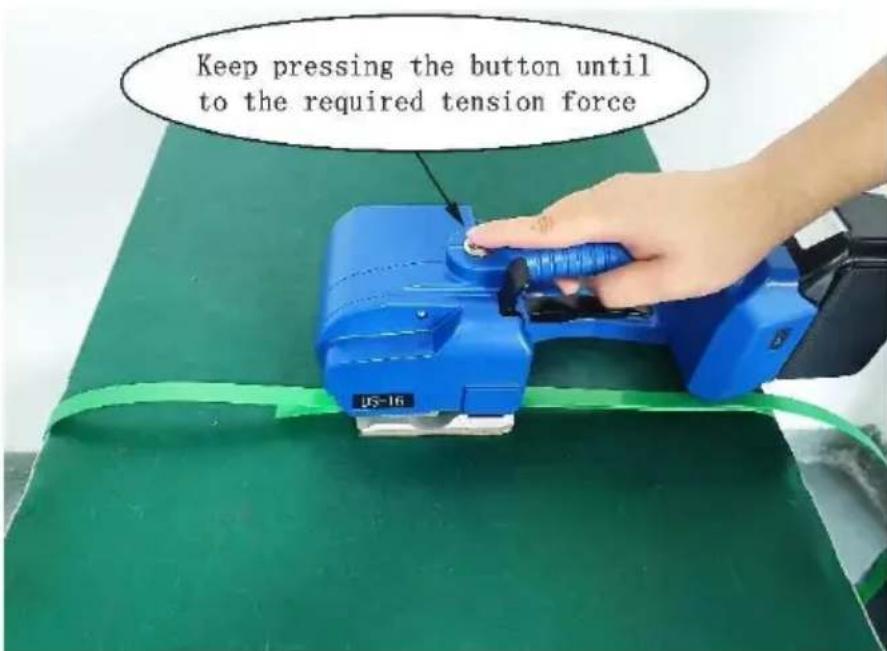

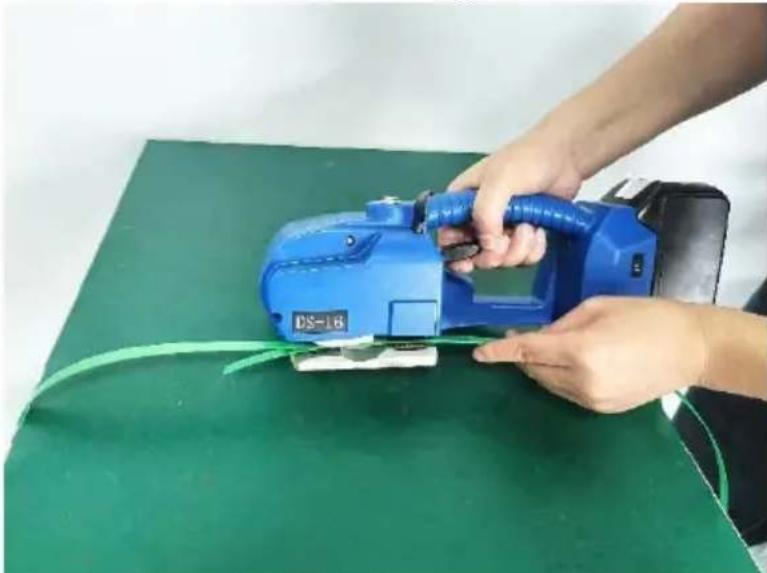

*Modalità di tensione semi-automatica (premere continuamente il pulsante per tensionare)

Passaggio 1: Avvolgere e impilare le cinghie

Si prega di avvolgere le cinghie come mostrato e di non permettere che le cinghie si bagnino con olio o altri detriti.

Passaggio 2: Inserire le cinghie nella pressa

Quando si inseriscono le cinghie, le cinghie nella direzione della tensione devono essere impilate all'estremità superiore, la cinghia inferiore deve essere allungata fino al fondo della ruota di alimentazione per coprire

la parte anteriore della piastra dentata 5-10 mm più a lungo. Quando si inseriscono le cinghie, si prega di sollevare la maniglia con la mano, inserire le cinghie con la mano sinistra, le estremità superiore e inferiore delle cinghie devono essere impilate parallelamente l'una all'altra dopo aver rilasciato la maniglia di sollevamento.

Passaggio 3: Stringere o inserire le cinghie

Quando si preme il pulsante di tensione e lo si rilascia, la pressa fa il tempo di serraggio preimpostato predefinito. Quando la tensione non è sufficiente o è troppo stretta, è sufficiente aumentare o diminuire il grado di potenza della tensione in modo appropriato fino a quando non è appropriato. Durante il serraggio, mantenere la pressa in movimento parallelo e la direzione di avanzamento della pressa libera da oggetti.

Passaggio 4: Saldatura delle cinghie

Dopo aver premuto il pulsante di attrito, la pressa sigilla e taglia automaticamente le cinghie (il tempo è preimpostato dal sistema e può essere aumentato o diminuito regolando il grado di tempo di attrito).

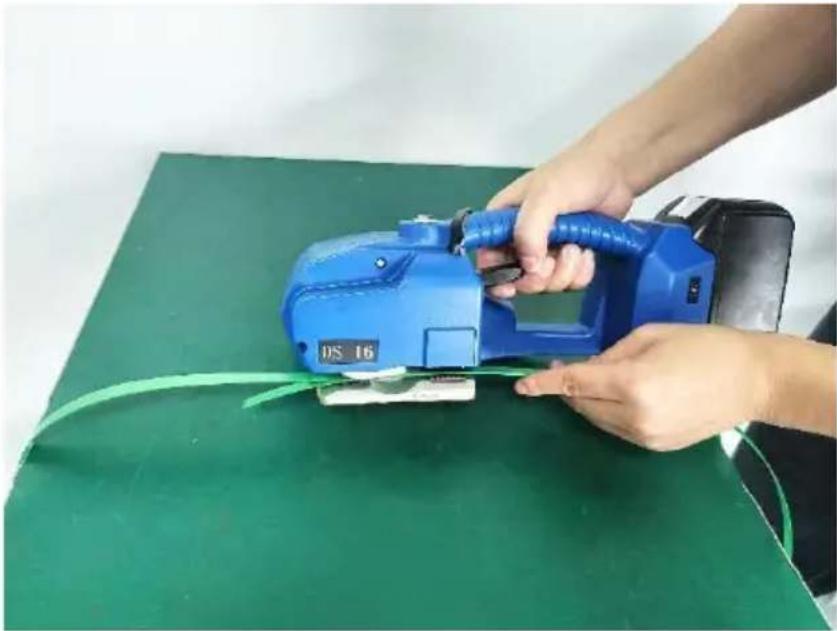

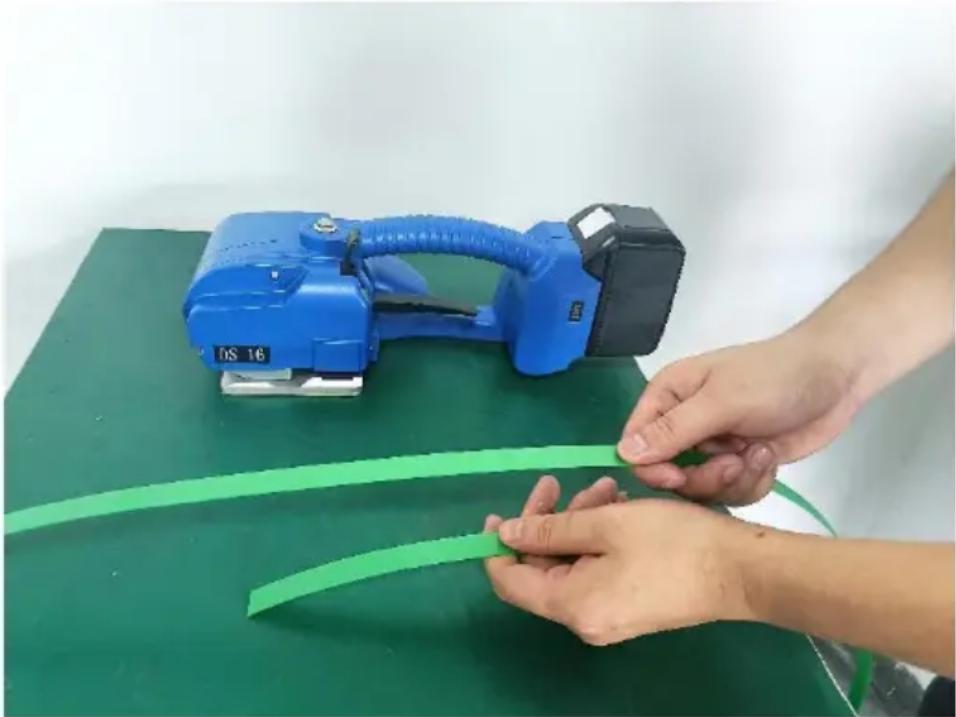

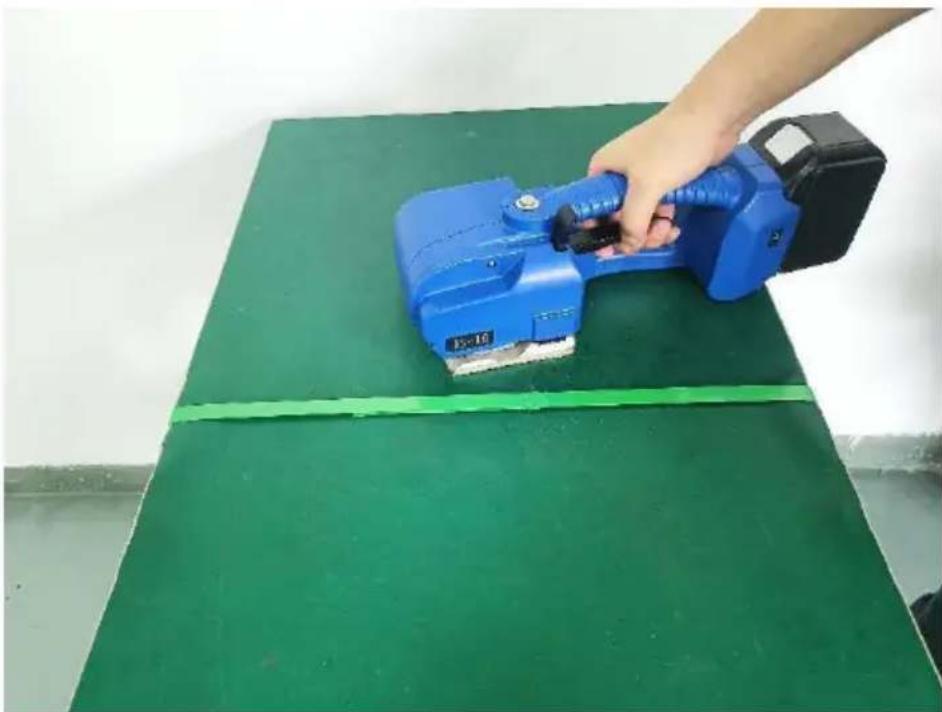

Passaggio 5: Allontanare la pressa

Una volta completata l'operazione di legatura, sollevare la maniglia e la ruota di alimentazione girare all'indietro per allentare le cinghie di conseguenza, quindi allontanare la pressa.

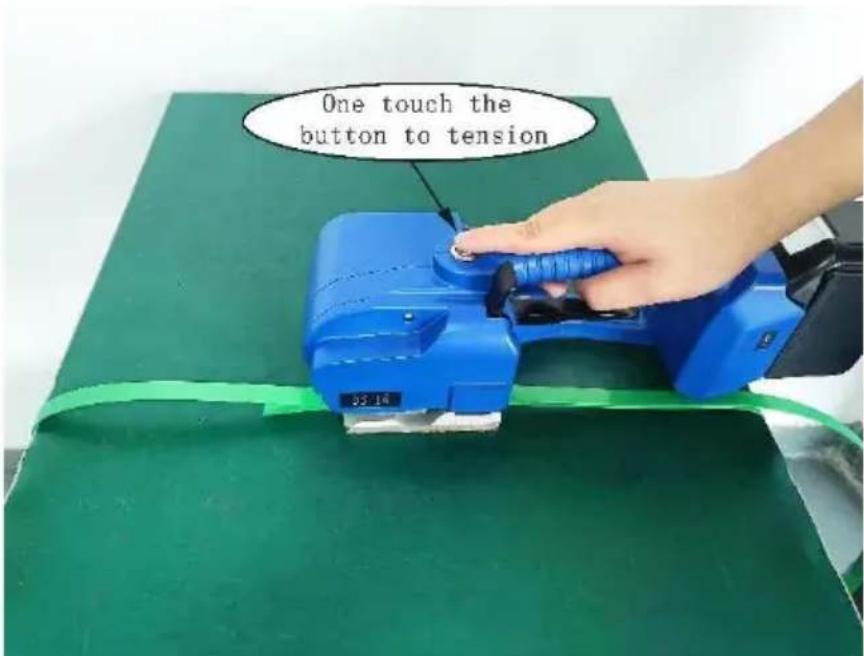

*Un tocco per la modalità tensione

Passaggio 1: Avvolgere e impilare le cinghie

Si prega di avvolgere le cinghie come mostrato e di non permettere che le cinghie si bagnino con olio o altri detriti.

Passaggio 2: Inserire le cinghie nella pressa

Quando si inseriscono le cinghie, le cinghie nella direzione della tensione devono essere impilate all'estremità superiore; la cinghia inferiore deve essere allungata fino al fondo della ruota di alimentazione per coprire la parte anteriore della piastra dentata 5-10 mm più a lungo. Quando si inseriscono le cinghie, si prega di sollevare la maniglia con la mano, inserire le cinghie con la mano sinistra; le estremità superiore e inferiore delle cinghie devono essere impilate parallelamente l'una all'altra dopo aver rilasciato la maniglia di sollevamento.

Passaggio 3: Stringere le cinghie

Quando si preme il pulsante di tensione e lo si rilascia, la pressa tensiona automaticamente le cinghie.

Passaggio 4: Saldatura delle cinghie

Dopo aver premuto il pulsante di attrito, la pressa sigilla e taglia automaticamente le cinghie (il tempo è preimpostato dal sistema e può essere aumentato o diminuito regolando il grado di tempo di attrito).

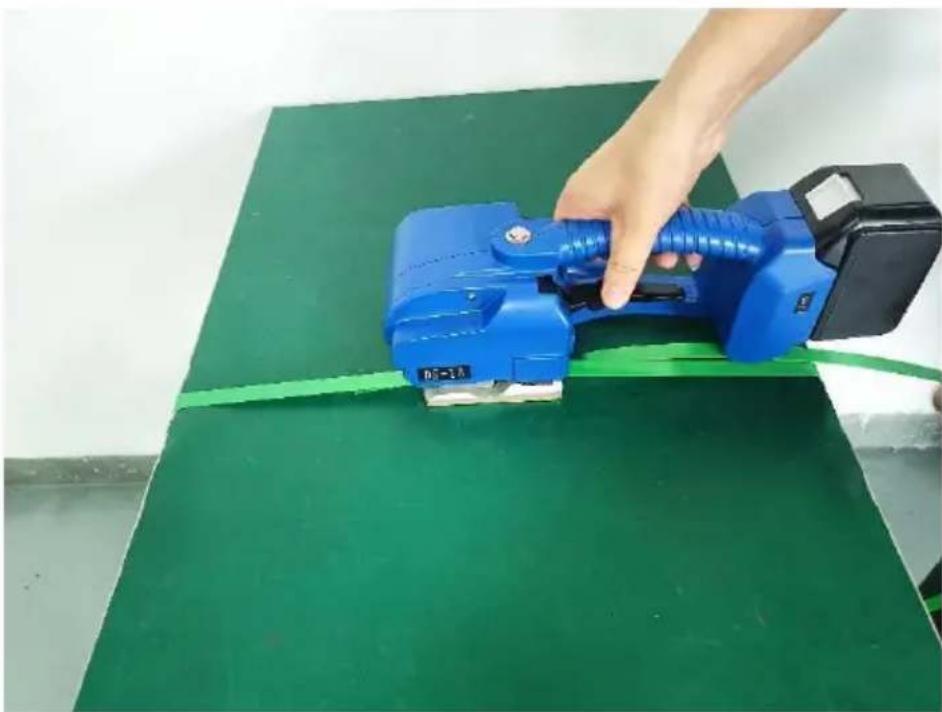

Passaggio 5: Allontanare la pressa

Una volta completata l'operazione di legatura, sollevare la maniglia e far girare la ruota di alimentazione all'indietro per allentare le cinghie di conseguenza, quindi allontanare la pressa.

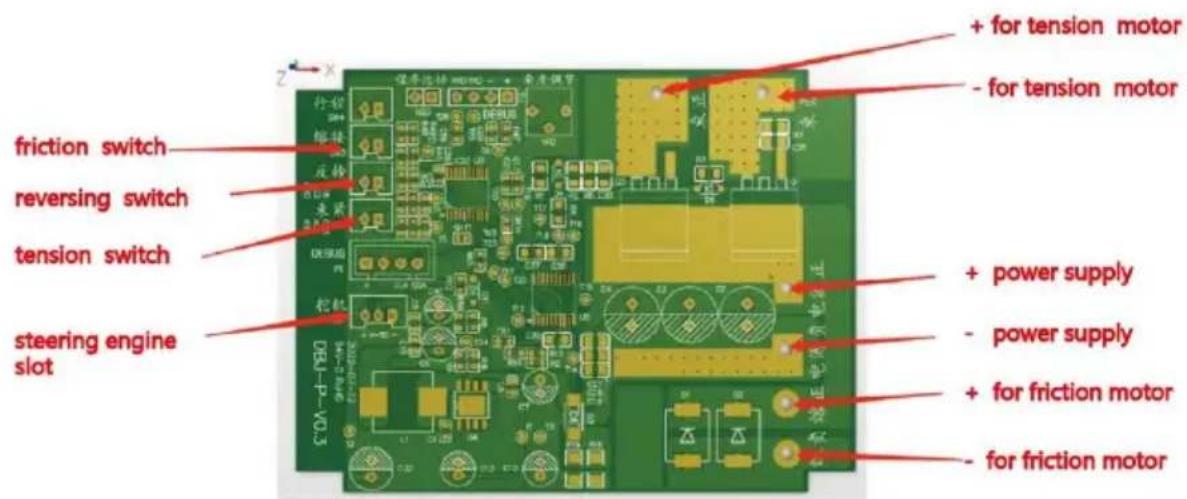

5. Collegamenti elettrici

6. Sostituzione delle parti soggette ad usura e regolazione dello stato di incollaggio

■ Nota: scollegare l'interruttore di alimentazione e rimuovere le batterie prima di ogni intervento di manutenzione.

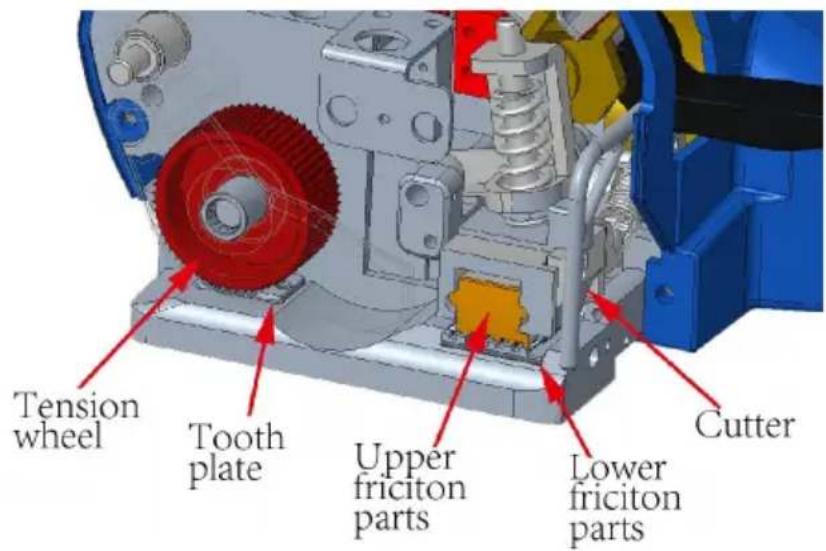

6.1 Sostituzione parti soggette ad usura

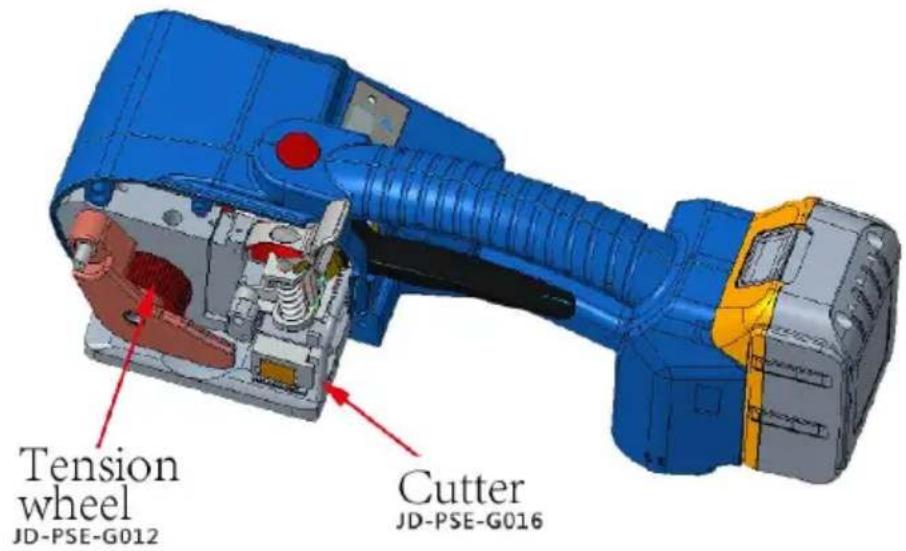

Taglierina (JD-PSE-G016): innanzitutto allentare la vite sulla piastra di copertura sinistra (JD-L16-G01) e rimuoverla, quindi rimuovere la vite della taglierina e rimuovere la taglierina per la sostituzione. Dopo aver installato la taglierina, installarla in ordine inverso.

Piastra dentata inferiore (JD-PSE-G011): rimuovere prima le viti che fissano la piastra dentata e rimuoverla, quindi sostituire la piastra dentata.

espulsa. Dopo la sostituzione, assemblarla nell'ordine inverso.

Ruota di tensione (JD-PSE-G012): rimuovere la piastra di copertura sinistra come descritto sopra, rimuovere il dado fissato sull'albero di collegamento (JD-L16-G021), rimuovere il coperchio della ruota di tensione (JD-L16-G007), sostituire la ruota di bloccaggio e sostituirla nell'ordine inverso.

Parte di attrito inferiore (JD-PSE-G013): innanzitutto allentare e rimuovere le viti senza testa fissate sull'albero della parte di attrito inferiore, svitare la parte di attrito inferiore dal fondo per la sostituzione, quindi sostituirla in ordine inverso.

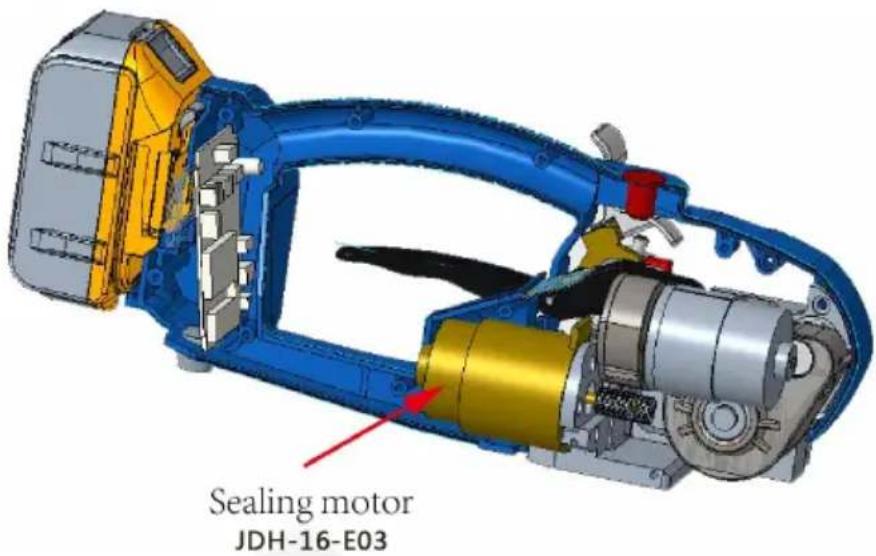

6.2 Regolazioni di serraggio, incollaggio e taglio

①. Se il serraggio scivola, allentare le viti fissate sulla piastra dentata, installare la guarnizione della piastra dentata (JD-PSE-G028) per sollevare la piastra dentata o sostituire la piastra dentata. ②. Quando si utilizzano nastri di tenuta diversi con uno spessore di mm, regolare tempestivamente lo spazio tra la parte di attrito superiore (JD-PSE-G008) e la parte di attrito inferiore, altrimenti si verificherà una saldatura scadente. Quando si regola il gioco tra la parte di attrito superiore e inferiore, rimuovere prima la piastra di copertura sinistra, allentare il pulsante di rimozione della guarnizione (JD-PSE-G005), fissare l'albero di compressione inferiore della piastra di collegamento (JD-PSE-G022) con un cacciavite a taglio, quindi ruotare il dado sull'albero di collegamento in senso orario o antiorario. Quando si ruota in senso orario, il gioco tra la parte superiore e quella inferiore della frizione aumenta, mentre quando si ruota in senso antiorario il gioco diminuisce. ③. Il tempo di incollaggio e la forza di serraggio vengono regolati tra le finestre del display digitale E e F sul coperchio destro. Il tasto E regola il tempo di fusione e il tasto F regola la forza di serraggio, aumentando dal grado 1 al grado 9. ④. Fare riferimento alla seguente tabella per la sostituzione delle parti soggette ad usura e la regolazione del tempo (effetto) di incollaggio e

saldatura.

Diagramma dell'effetto di saldatura e incollaggio

7. Guasti elettrici comuni

Durante l'utilizzo, l'utensile della pressa si è bloccato improvvisamente e il LED diventa rosso. Se la cinghia di pressatura bloccata nella macchina non può essere rimossa, spegnere immediatamente l'alimentazione, tagliare le cinghie per rimuovere quelle bloccate nell'utensile, caricare immediatamente la batteria o sostituirla. Quando si conferma che la batteria è alimentata e il guasto non viene eliminato, è necessario rimuovere i coperchi di plastica sinistro e destro dopo aver rimosso la batteria per controllare lo strumento, ad esempio controllando gli interruttori o il cablaggio su ciascun interruttore o se non sia caduto, oppure sostituire il microinterruttore o sostituire la guarnizione ad attrito del motore.

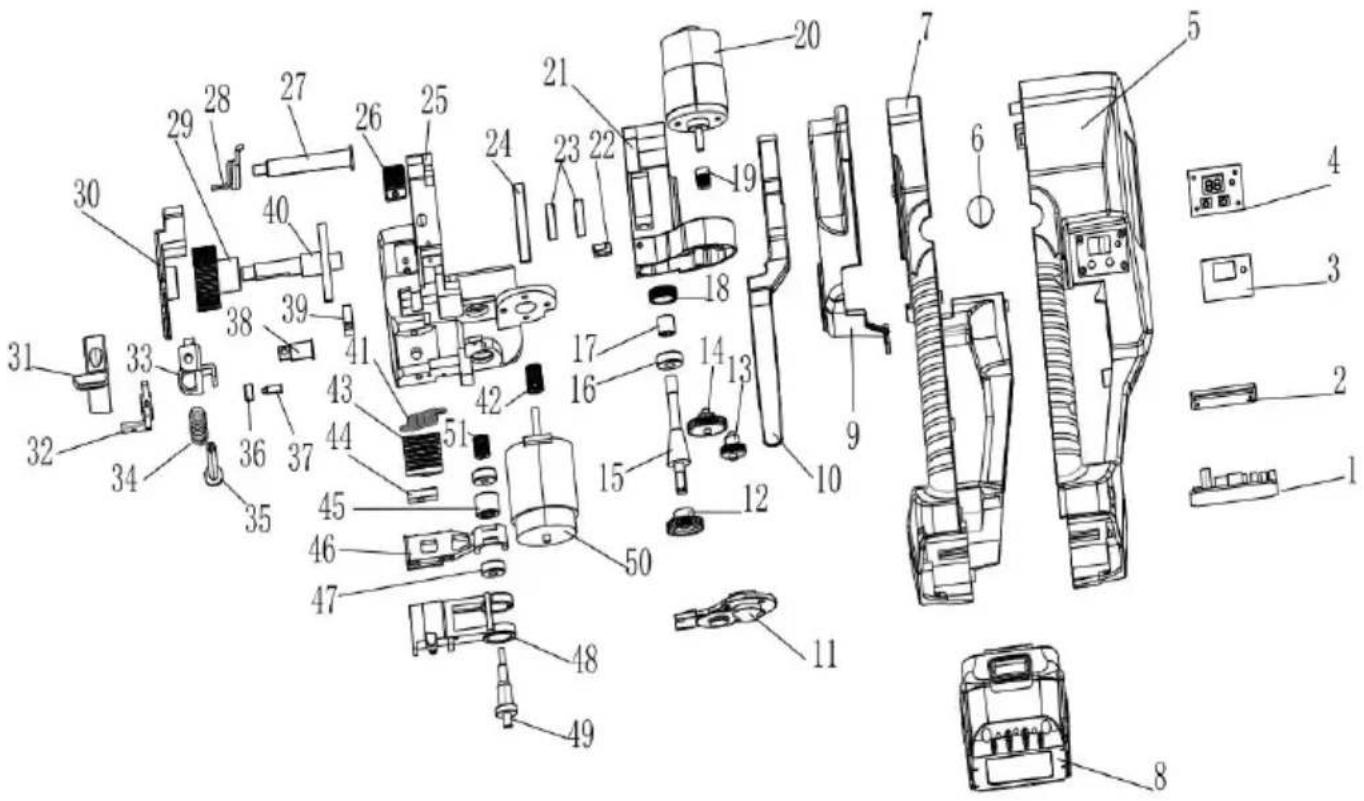

11. Vista esplosa del prodotto ed elenco delle parti
