Tipo de producto	Máquina de flejado portátil
Marca	Vevor
Modelo	DS-16
Dimensiones (L x An x Al)	360 x 130 x 140 mm
Alimentación	Batería de ion de litio 18 V, 5000 mAh
Cargador	Entrada CA 100-240 V, salida 21 V / 2,5 A, tiempo de carga aprox. 90 minutos
Materiales de flejado compatibles	Bandas PET y PP, ancho 9-16 mm, espesor 0,4-1,2 mm
Fuerza de tensión máxima	3200 N (ajustable de 600 a 3200 N en 9 niveles)
Velocidad de avance de la cinta	50-150 mm/s
Modos de funcionamiento	Semiautomático (pulsación continua) y automático (un solo toque)
Número de ciclos por carga	Hasta 600 ciclos (según uso)
Temperatura de funcionamiento	5 a 45 °C (óptima 15-25 °C)
Funciones principales	Tensión, soldadura por fricción, corte automático
Seguridad	Parada automática en caso de atasco, protección contra sobrecargas
Piezas de desgaste reemplazables	Cuchilla, placa dentada inferior, rueda de tensión, pieza de fricción inferior
Mantenimiento	Verificar regularmente las piezas de desgaste, reemplazar si están dañadas
Garantía	Certificado de garantía electrónico, soporte técnico en www.vevor.com/support

Preguntas frecuentes - DS-16 Vevor

¿Cómo cambiar el modo de tensión?

Para cambiar del modo semiautomático al modo automático (o viceversa), presione el botón de tensión mientras levanta la manija. Cuando el indicador parpadea alternativamente, la conversión se realiza.

¿Qué hacer si la máquina no ajusta correctamente?

Verifique primero la fuerza de tensión ajustada (niveles 1-9). Si el ajuste se desliza, afloje los tornillos de la placa dentada e instale una junta (JD-PSE-G028) para elevarla, o reemplace la placa dentada. Asegúrese también de que las correas sean compatibles y estén en buen estado.

¿Cómo reemplazar la cuchilla?

Desconecte la alimentación y retire la batería. Afloje el tornillo de la tapa izquierda (JD-L16-G01) y retírela. Retire el tornillo de la cuchilla (JD-PSE-G016) y reemplácela. Vuelva a montar en orden inverso.

¿Qué batería usar?

Use una batería de litio de 18 V con una capacidad de 5000 mAh. La batería debe comprarse por separado si no se suministra. Solo cargue baterías compatibles con el cargador suministrado (salida 21 V / 2,5 A).

¿Cómo evitar roturas de la correa?

Use correas del ancho correcto (9-16 mm) y espesor (0,4-1,2 mm). No ajuste excesivamente: ajuste la fuerza de tensión adecuada a la carga. Agregue protectores de esquina para cargas cortantes. Manténgase alejado de la línea de tensión durante el funcionamiento.

¿Cómo ajustar el tiempo de soldadura?

El tiempo de soldadura se ajusta mediante la tecla E en la pantalla digital (tapa derecha). Aumente o disminuya el nivel (1-9) para ajustar el tiempo de fricción. Un tiempo demasiado corto o demasiado largo puede afectar la calidad de la soldadura.

¿Qué tipos de correas son compatibles?

La máquina acepta correas de PET (poliéster) y PP (polipropileno), de superficie lisa o gofrada. El ancho debe estar entre 9 y 16 mm y el espesor entre 0,4 y 1,2 mm.

¿Cómo limpiar la máquina?

Desconecte la alimentación y retire la batería antes de cualquier limpieza. Use un paño seco para quitar el polvo y los residuos. No use agua ni productos químicos. Verifique regularmente la zona de soldadura por fricción y retire los residuos.

¿Por qué la máquina se detiene repentinamente?

Esto puede deberse a un atasco de la correa, batería baja o un defecto eléctrico. Apague la alimentación, corte la correa atascada y retírela. Si la batería está baja, recárguela. Si el problema persiste, verifique las conexiones internas después de retirar la batería.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto están disponibles en el sitio web de Vevor o en distribuidores autorizados. Las referencias de las piezas de desgaste están en el manual: cuchilla (JD-PSE-G016), placa dentada (JD-PSE-G011), rueda de tensión (JD-PSE-G012), pieza de fricción inferior (JD-PSE-G013). Contacte al soporte técnico a través de www.vevor.com/support.

MANUAL DE USUARIO DS-16 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Máquina flejadora

MODELO: DS-16

Muchas gracias por elegir esta máquina flejadora

- Lea todas las instrucciones antes de usarlo. La información le ayudará a lograr los mejores resultados posibles.

Los productos incluidos en este catálogo pueden tener un color diferente al del artículo real.

1. Instrucciones de seguridad

Se requiere una formación correcta. No está permitido el manejo de la máquina flejadora a personal que no esté debidamente formado. El funcionamiento incorrecto puede provocar daños al equipo o lesiones personales.

1.1 Funcionamiento con batería

* Protección del medio ambiente

No arroje la batería usada al cubo de basura doméstico ni al cubo de aguas residuales, no golpee ni queme la batería desperdiciada.

* Peligro de cortocircuito

No guarde las baterías con otros objetos metálicos. No desmonte las baterías usted mismo y guárdelas en un lugar seco y resistente a las heladas. La temperatura ambiente no debe ser superior a 50 grados.

No cargue baterías usadas y reemplácelas por otras nuevas cuando estén dañadas o inutilizables.

1.2 Peligros de lesiones oculares

Utilice protección ocular para evitar daños en los ojos al utilizar este producto.

1.3 Operación

Lea atentamente las instrucciones y entrene adecuadamente antes de usarlo. No se permite operar la empacadora a personas que no hayan recibido la formación adecuada. Antes de apretar las correas, si no se siguen las instrucciones o si las correas se cargan de forma injustificada, esto puede provocar la rotura de las correas o un fallo de la máquina.

No ponga sus manos en el área de encuadernación, el área de encolado ni el área de corte de la cortadora hasta que esté familiarizado con la empacadora. Coloque su mano en el área de encuadernación, el área de encolado y el

recorte del cortador.

1.4 Zona de soldadura por fricción

Debe comprobar el estado de la zona de soldadura por fricción y familiarizarse con el control y ajuste del tiempo de fricción y el tiempo de apriete. Un tiempo de fricción irregular puede provocar una unión deficiente y provocar daños graves, así que no envíe ni transporte cargas que no hayan sido empaquetadas y manipuladas adecuadamente.

1.5 Distribución de correas de embalaje

Utilice el carro de bandeja para cinturón especialmente diseñado para dispensar las correas. Cuando no esté en uso, asegure el extremo de las correas en la abertura de fijación de las correas.

1.6 Advertencia de correas

No utilice correas para arrastrar o levantar cargas, ya que esto puede provocar daños a objetos o lesiones personales.

1.7 Peligros de rotura de la correa

Operación incorrecta; excesivamente apretado; no utilizar los flejes como se requiere causará que se pierda la fuerza de tensión o que los flejes se rompan, lo que eventualmente puede causar que las cajas/cargas se dañen y el objeto se rompa, que el operador pierda el equilibrio y caiga, o que la máquina flejadora y las correas salgan volando rápidamente hacia la cara del operador, causando lesiones.

■ Nota

* Si la carga tiene bordes afilados, agregue protección en los bordes.

* Envuelva las correas alrededor del área apropiada a atar.

* El operador no debe estar en la misma posición en línea recta que la máquina flejadora durante el ajuste y la fricción para evitar que la empacadora y las correas se vuelquen hacia la cara del operador. Y

recuerde o solicite a las personas presentes que se mantengan alejadas del área de operación durante la operación. Utilice también flejes con especificaciones de ancho y resistencia recomendadas, lo que ayudará a mejorar la calidad y eficiencia del embalaje, ya que un flejado inadecuado puede provocar que el flejado se rompa o que la caja se suelte durante el transporte.

1.8 Cortar correas

Al cortar las correas, utilice la herramienta de corte adecuada y mantenga una distancia segura de las personas, no en la misma línea que las correas y lejos de la dirección suelta de las correas. Utilice herramientas diseñadas específicamente para cortar correas, no martillos, alicates, hachas, sierras para metales, etc.

1.9 Peligros de resbalones y caídas

Por favor mantenga limpia y ordenada la zona de flejado, ya que las áreas de trabajo desordenadas pueden provocar accidentes y pueden producirse caídas si no aterriza bien o se desequilibra antes de la tarea, especialmente en zonas de trabajo pequeñas como escaleras. Trate de mantener el equilibrio al manipularlo. Ambos pies deben estar sobre una superficie plana y firme al mismo tiempo. No utilice el dispositivo si se encuentra mal o en una condición física difícil.

Tenga en cuenta las precauciones mencionadas específicamente para el área de trabajo.

1.10 Peligros de la empacadora

* Es muy necesario un buen mantenimiento de la empacadora. * Revise las piezas de la empacadora con regularidad; si hay desgaste o daños, no continúe usando la empacadora hasta que se reemplacen las piezas.

* No utilice la empacadora sin las correas. * No modifique la empacadora ya que esto puede causar lesiones personales.

2. Parámetros técnicos

2.1 Descripción de la herramienta flejadora de baterías

La herramienta flejadora de batería DS-16 viene con un rendimiento o sellado perfecto. Puede hacer que los usuarios disfruten de una forma eficiente de flejado. DS-16 tiene su potencia de tensión máxima de 2 y se pueden ajustar 9 grados mediante la operación de pantalla digital. Está alimentado por una batería de litio de 6000 mAh de alta capacidad que hace que funcione 600 ciclos por carga completa. Uno de los puntos clave de venta es que es económico en comparación con otros similares en el mercado. Es un buen producto para que los distribuidores exploten y comprendan el mercado. DS-16 es una herramienta muy poderosa y puede usarse ampliamente en la mayoría de las industrias.

2.2 Dimensiones de la empacadora

Longitud: 360 mm

Ancho: 130 mm

Altura: 140 mm

2.3 Materiales de flejado

Material de las correas: cinta PET (poliéster) y PP (polipropileno) con superficie plana o gofrada.

Especificaciones de las correas: ancho 9-16 mm, espesor 0,4-1,2 mm. Elija las correas del tamaño adecuado según la empacadora que corresponda.

2.4 Fuerza de las correas

Fuerza de estiramiento: ajustable de 600 a 3200 N, el valor máximo determinado por el material de las correas.

Velocidad de alimentación de la correa: 50-150 mm/s. Fuerza de fricción aprox. 75% del valor de resistencia de las correas.

2.5 Ambiente de trabajo

La temperatura ambiente de funcionamiento es de 5-45 °C, siendo la temperatura óptima de trabajo de 15-25 °C.

Úselo o guárdelo con cuidado para protegerlo del agua y la humedad.

3. Accesorios

Nota: Utilice los accesorios mencionados en el manual; el

uso de otros accesorios puede causar daños al equipo o lesiones personales.

3.1 Empacadora portátil recargable

Como la empacadora utiliza baterías de níquel-cadmio (NiCd) y níquel-hidruro metálico (NiMH), compre las baterías por separado de acuerdo con los siguientes parámetros.

Tipo: Batería de litio

Voltaje: 18 V.

Capacidad: 5000 mAh

3.2 Cargador de batería

Carga directa (opcional)

Voltaje de entrada del cargador: AC 100-240 V

Voltaje de salida: 21 V, 2,5 A.

Tiempo de carga: unos 90 minutos.

4. Operaciones

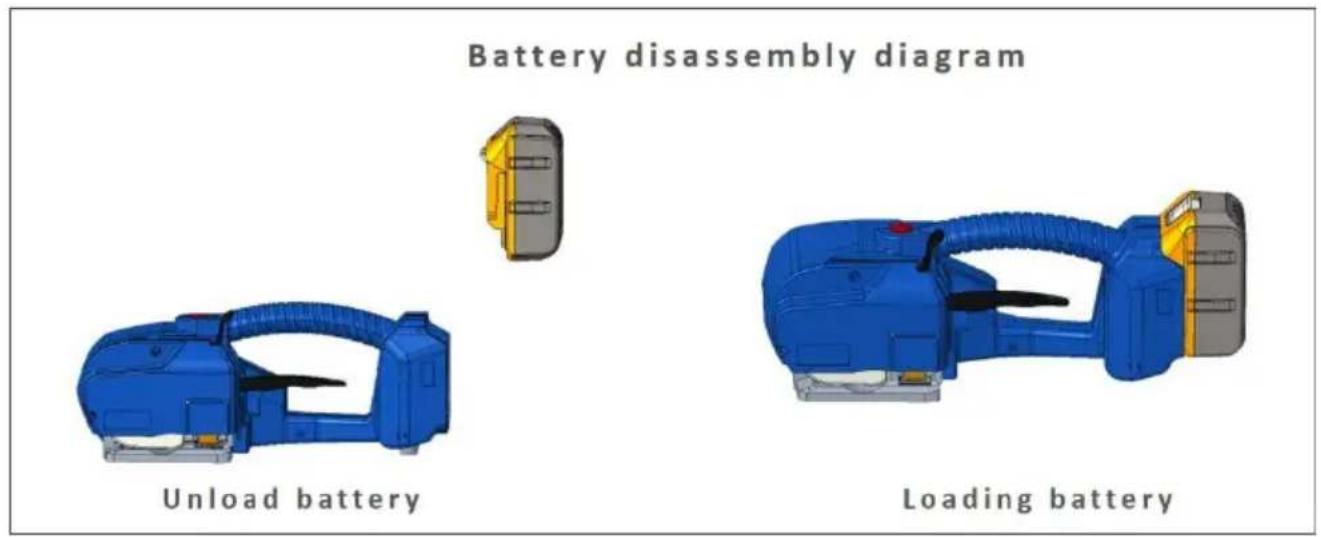

4.1 Instalación de la batería

* No deje las baterías de la empacadora bajo la lluvia o el agua. * Por motivos de seguridad, la batería se entrega descargada y separada del dispositivo; por favor, siga las instrucciones de montaje.

* Retire la batería presionando el clip de la batería con el pulgar y extrayéndola hacia arriba, o soltando el clip después de cargar la batería.

* La luz indicadora es roja cuando la batería está baja, la luz se pone roja cuando se carga y la luz indicadora de carga es verde cuando la carga está completa.

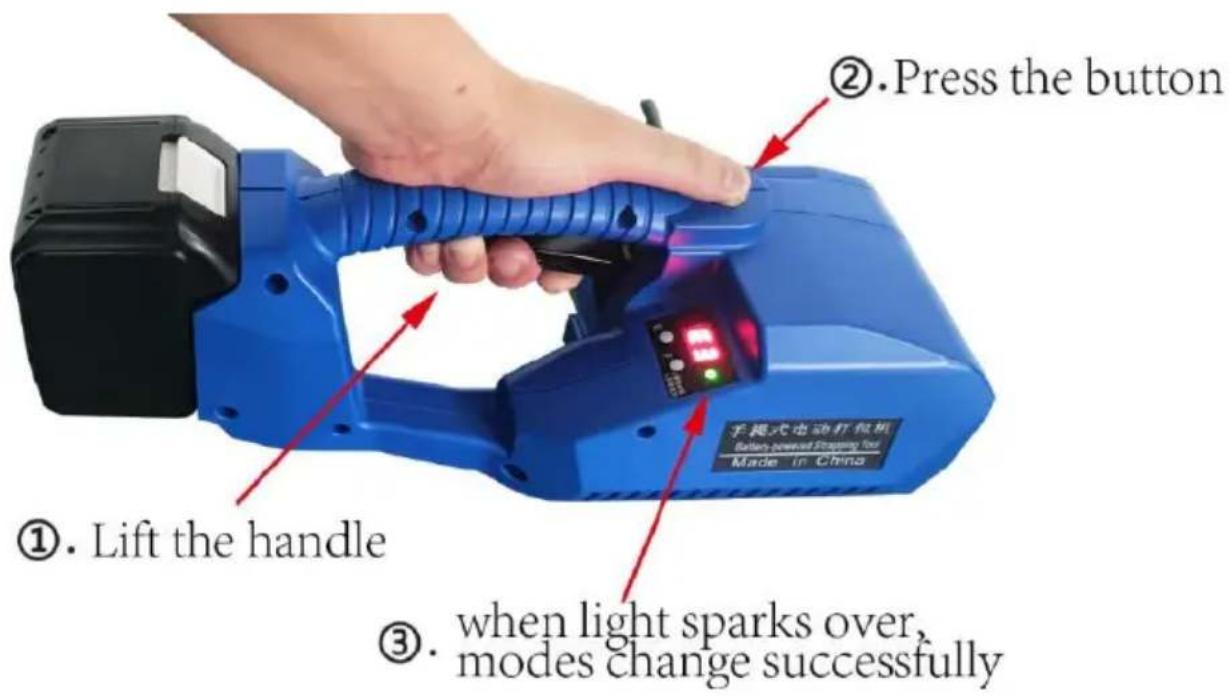

4.3 Modo semiautomático y modo automático

La L-16 tiene 2 modos de tensión: un toque para tensar y presionar continuamente para tensar. ¿Cómo hacer la conversión de modo? Simplemente presione el botón de tensión y levante el mango al mismo tiempo, y cuando el indicador parpadee alternativamente, se realizará la conversión de modo.

4.4 Operaciones de empacadora

*Modo de tensión semiautomático (presione el botón continuamente para tensar)

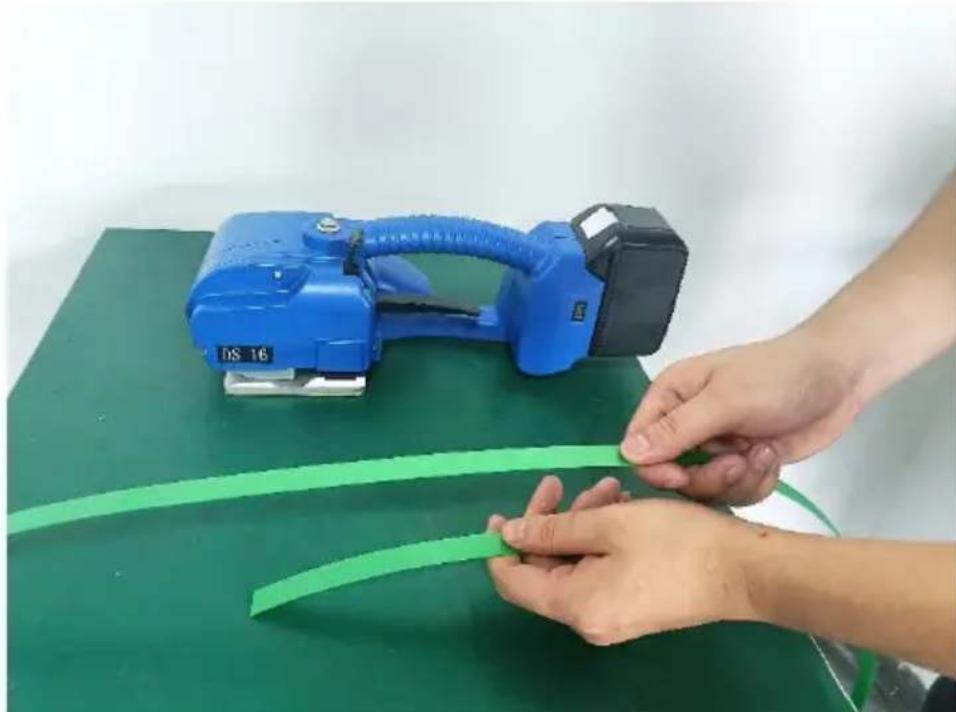

Paso 1: Envuelva y apile las correas

Envuelva las correas como se muestra y no permita que se mojen o se ensucien con aceite u otros residuos en ningún momento.

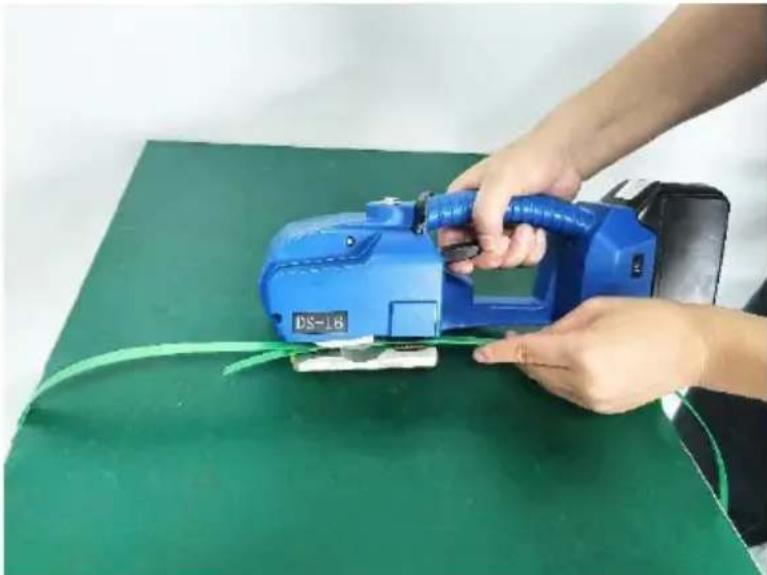

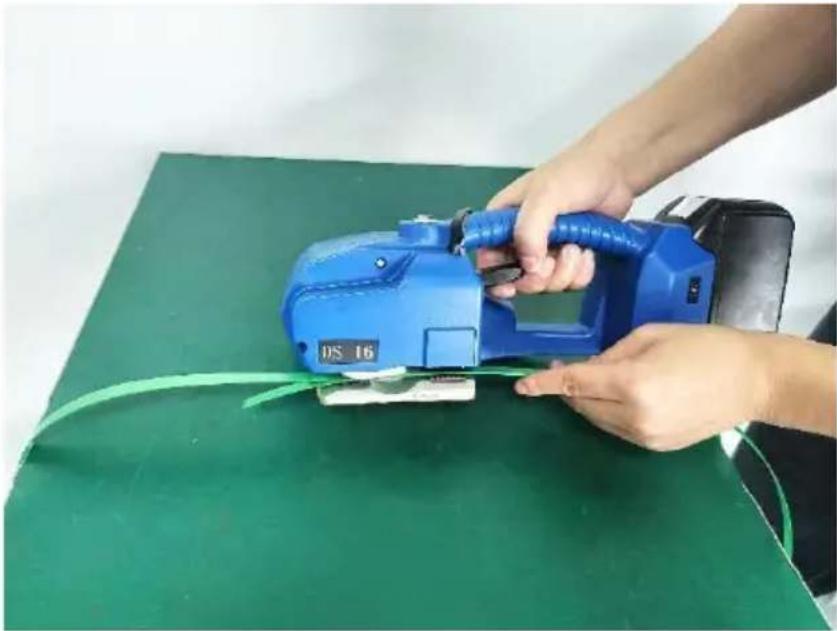

Paso 2: Inserte las correas en la empacadora

Al insertar las correas, las correas en la dirección de tensión deben apilarse en el extremo superior, las correas inferiores deben estirarse hasta la parte inferior de la rueda de alimentación para cubrir la parte

delantera de la placa dentada 5-10 mm más larga. Al insertar las correas, levante la manija con la mano derecha, inserte las correas con la mano izquierda, los extremos superior e inferior de las correas deben apilarse paralelos entre sí después de soltar la manija de elevación.

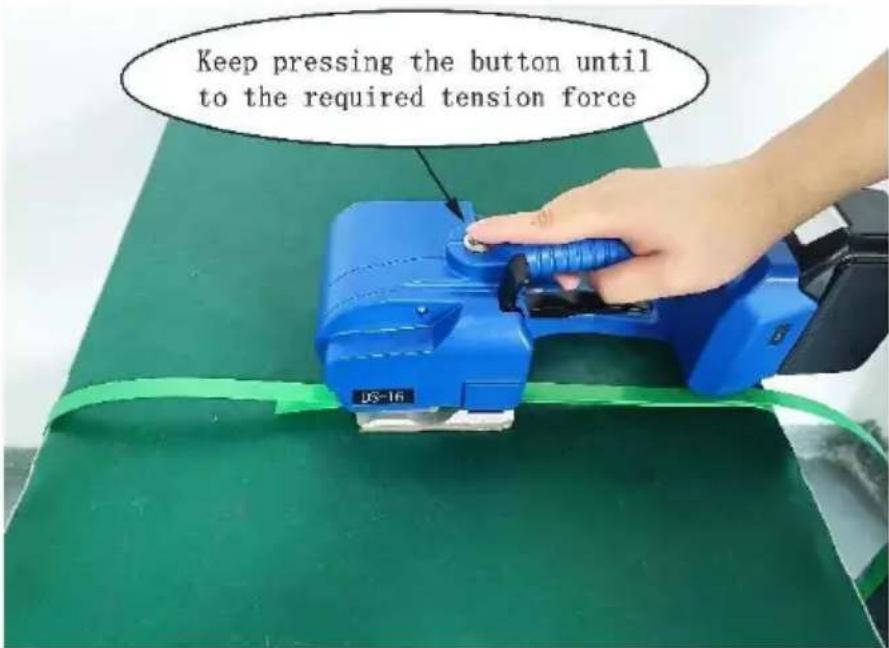

Cuando presiona el botón de tensión y lo suelta, la empacadora tiene un tiempo de ajuste predeterminado. Cuando el apriete no sea suficiente o esté demasiado apretado, simplemente aumente o disminuya el grado de potencia de tensión de manera adecuada hasta que sea apropiado. Al apretar, mantenga la empacadora moviéndose en paralelo y en dirección hacia adelante, libre de artículos diversos.

Paso 4: Soldar las correas

Después de presionar el botón de fricción, la empacadora sella y corta automáticamente las correas (el tiempo está preestablecido por el sistema y se puede aumentar o disminuir para ajustar el grado de tiempo de fricción).

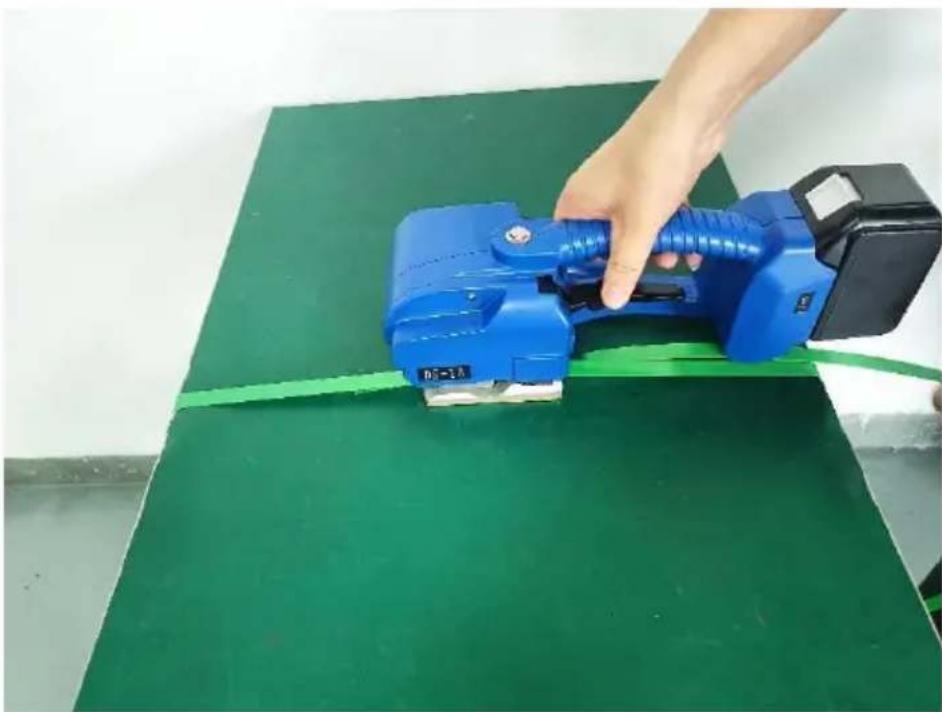

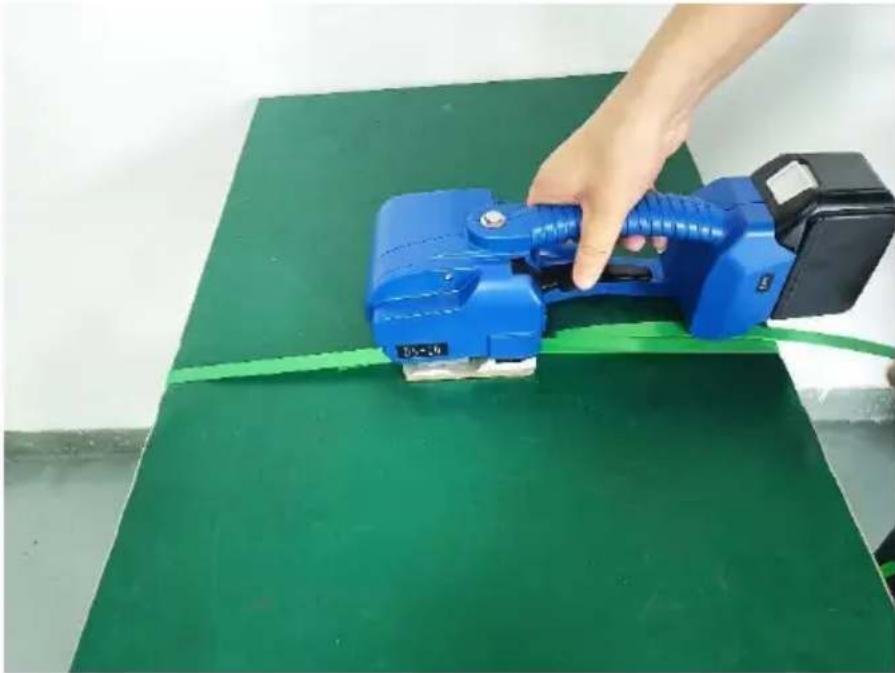

Paso 5: Aleje la empacadora

Cuando se complete la operación de unión, levante la manija y la rueda de alimentación en sentido inverso para aflojar las correas en consecuencia, y luego aleje la empacadora.

*Un toque para el modo de tensión

Paso 1 Envuelva y apile las correas

Envuelva las correas como se muestra y no permita que se mojen o se ensucien con aceite u otros residuos en ningún momento.

Paso 2 Inserte las correas en la empacadora

Al insertar las correas, las correas en la dirección de tensión deben apilarse en el extremo superior, las correas inferiores deben estirarse hasta la parte inferior de la rueda de alimentación para cubrir la parte delantera de la placa dentada 5-10 mm más larga. Al insertar las correas, levante la manija con la mano derecha e inserte las correas con la mano izquierda. Los extremos superior e inferior de las correas deben apilarse paralelos entre sí después de soltar la manija de elevación.

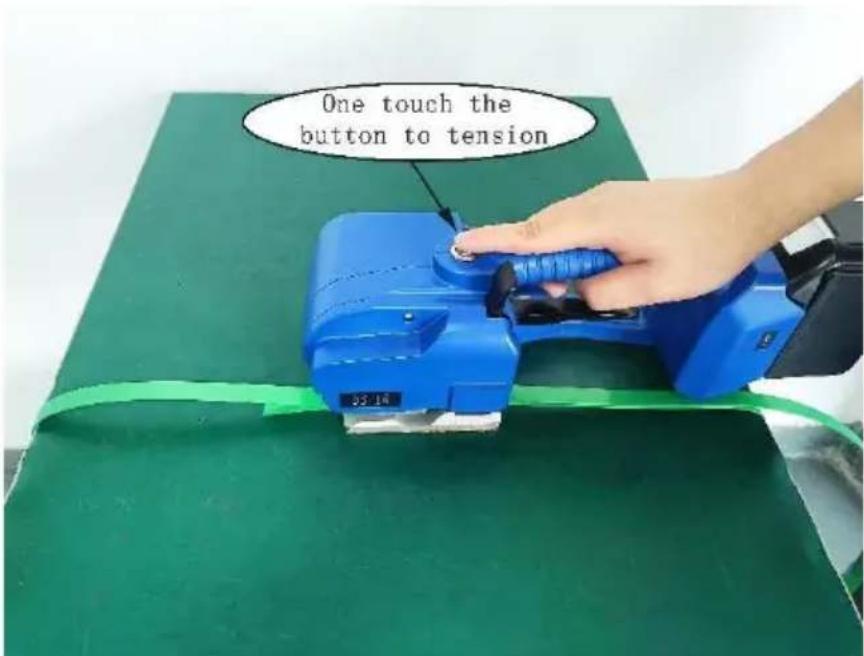

Paso 3 Apretar las correas

Cuando presiona el botón de tensión y lo suelta, la empacadora tensa las correas automáticamente.

Paso 4 Soldar las correas

Después de presionar el botón de fricción, la empacadora sella y corta automáticamente las correas (el tiempo está preestablecido por el sistema y se puede aumentar o disminuir para ajustar el grado de tiempo de fricción).

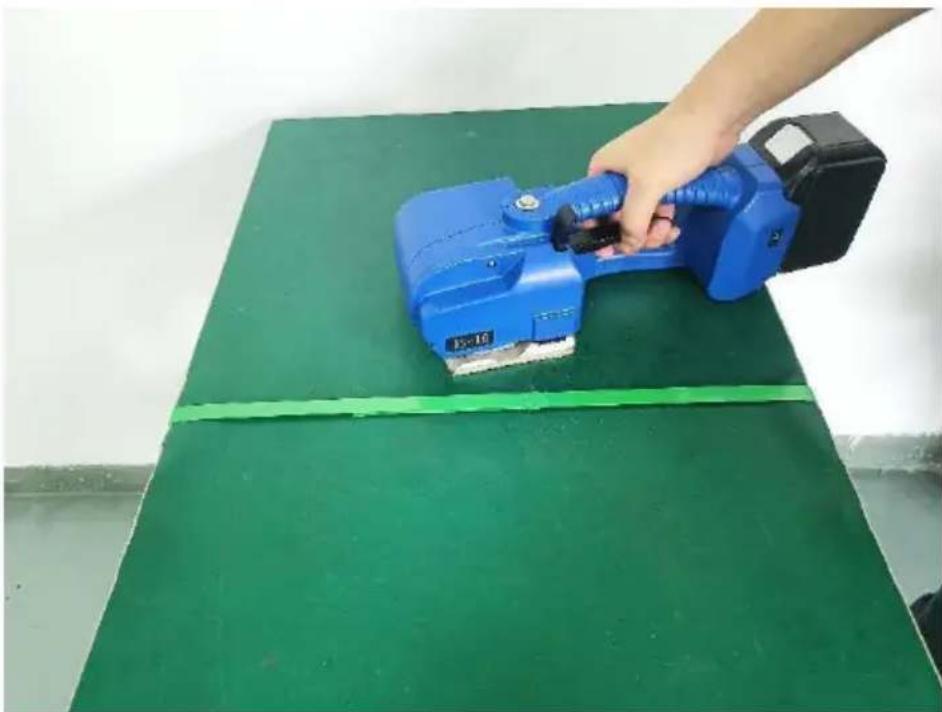

Paso 5 Aleje la empacadora

Cuando se complete la operación de unión, levante la manija y la rueda de alimentación en sentido inverso para aflojar las correas en consecuencia, luego aleje la empacadora.

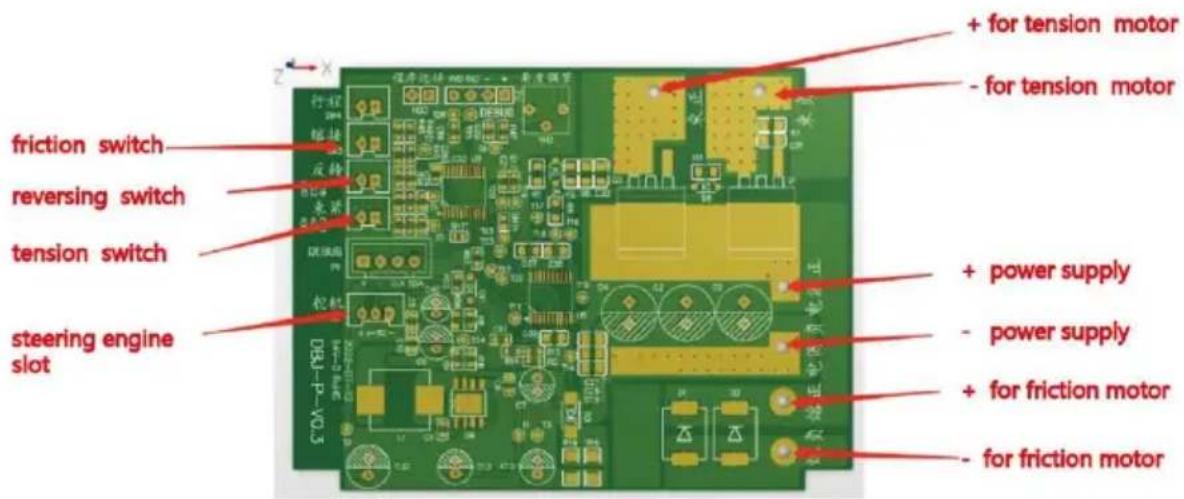

1. Conexiones eléctricas

6. Reemplazo de piezas de desgaste y ajuste del estado de unión

■ Nota: Desconecte el interruptor de alimentación y retire las baterías antes de cada servicio.

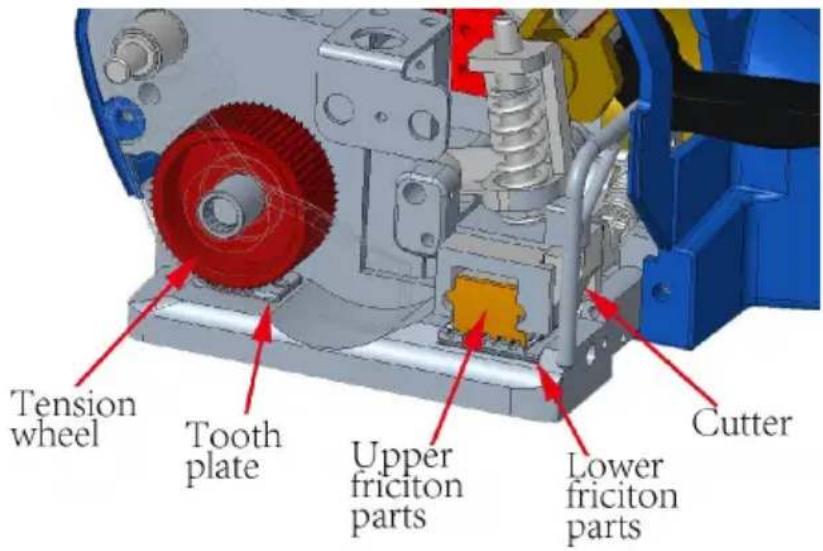

6.1 Reemplazo de piezas de desgaste

Cortador (JD-PSE-G016): Primero afloje el tornillo de la placa de cubierta izquierda (JD-L16-G01) y retírelo, luego retire el tornillo del cortador y retire el cortador para reemplazarlo. Después de instalar el cortador, instálelo en orden inverso.

Placa dentada inferior (JD-PSE-G011): primero retire los tornillos que fijan la placa dentada y retírela, luego reemplace la placa dentada expulsada.

Después del reemplazo, móntelo en orden inverso.

Rueda tensora (JD-PSE-G012): retire la placa de cubierta izquierda como se describe arriba, retire la tuerca fijada en el eje de conexión (JD-L16-G021), retire la cubierta de la rueda tensora (JD-L16-G007), reemplace la rueda de retención y reemplácela en orden inverso.

Parte de fricción inferior (JD-PSE-G013): Primero afloje y retire los tornillos sin cabeza fijados en el eje de la parte de fricción inferior, empuje la parte de fricción inferior desde la parte inferior para reemplazarla y luego reemplácela en orden inverso.

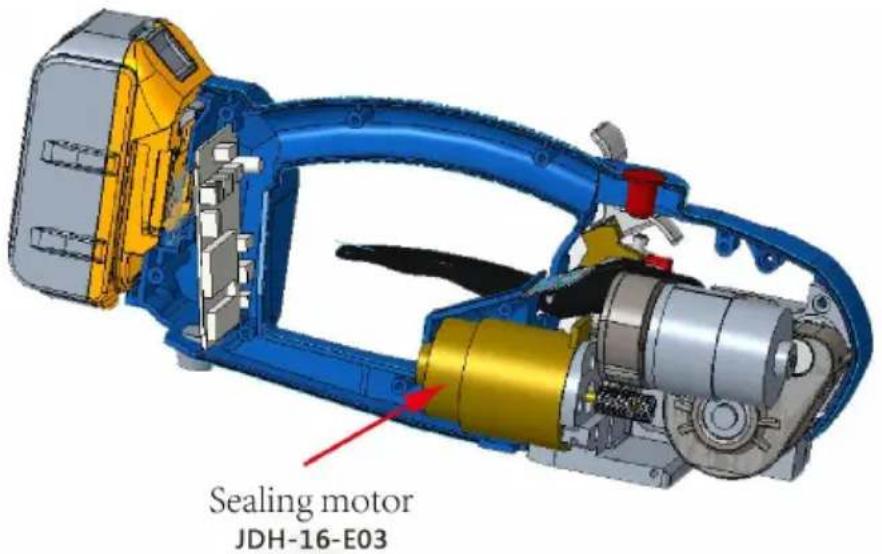

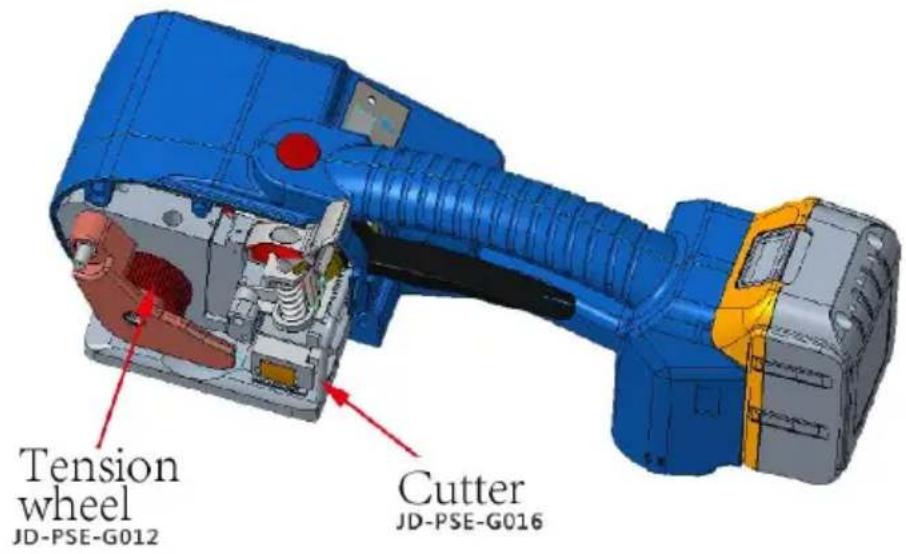

6.2 Ajustes de apriete, pegado y corte

①. Si el apriete falla, afloje los tornillos fijados en la placa de dientes, instale la junta de la placa de dientes (JD-PSE-G028) para levantar la placa de dientes o reemplazar la placa de dientes. ②. Cuando utilice diferentes correas de empaque con un espesor de 0,4-1,2 mm, ajuste oportunamente el espacio entre la parte de fricción superior (JD-PSE-G008) y la parte de fricción inferior; de lo contrario, producirá una soldadura deficiente. Al ajustar la holgura entre la parte de fricción superior e inferior, primero retire la placa de cubierta izquierda, luego afloje el botón de extracción de sellado (JD-PSE-G005), fije la compresión inferior de la placa de unión (JD-PSE-G022) con un destornillador plano y luego gire la tuerca del eje de conexión en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj. Cuando se gira en el sentido de las agujas del reloj, la holgura entre las partes de fricción superior e inferior aumenta, y cuando se gira en el sentido contrario a las agujas del reloj, la holgura se vuelve más pequeña. ③. El tiempo de unión y la fuerza de apriete se ajustan a través de las ventanas de visualización digital E y F en la cubierta derecha. La tecla E ajusta el tiempo de fusión y la tecla F ajusta la fuerza de apriete, aumentando del grado 1 al grado 9. ④. Consulte la siguiente tabla para reemplazar piezas de desgaste y ajustar el tiempo (efecto) de unión y soldadura.

Diagrama de efecto de soldadura y unión

7. Fallas eléctricas comunes

En el proceso de uso, la herramienta empacadora se atasca repentinamente y el LED se enciende en rojo cuando la correa de empacado atascada en la máquina no se puede sacar. Apague inmediatamente la energía, corte las correas para quitar las correas atascadas en la herramienta, cargue rápidamente la batería o reemplace la batería. Cuando confirme que la batería tiene energía y que la falla se elimina, debe quitar las cubiertas de plástico izquierda y derecha después de quitar la batería para verificar la herramienta, como verificar si los interruptores o el cableado en cada interruptor o en los motores ha caído, o reemplace el microinterruptor o reemplace el motor de sección por fricción.

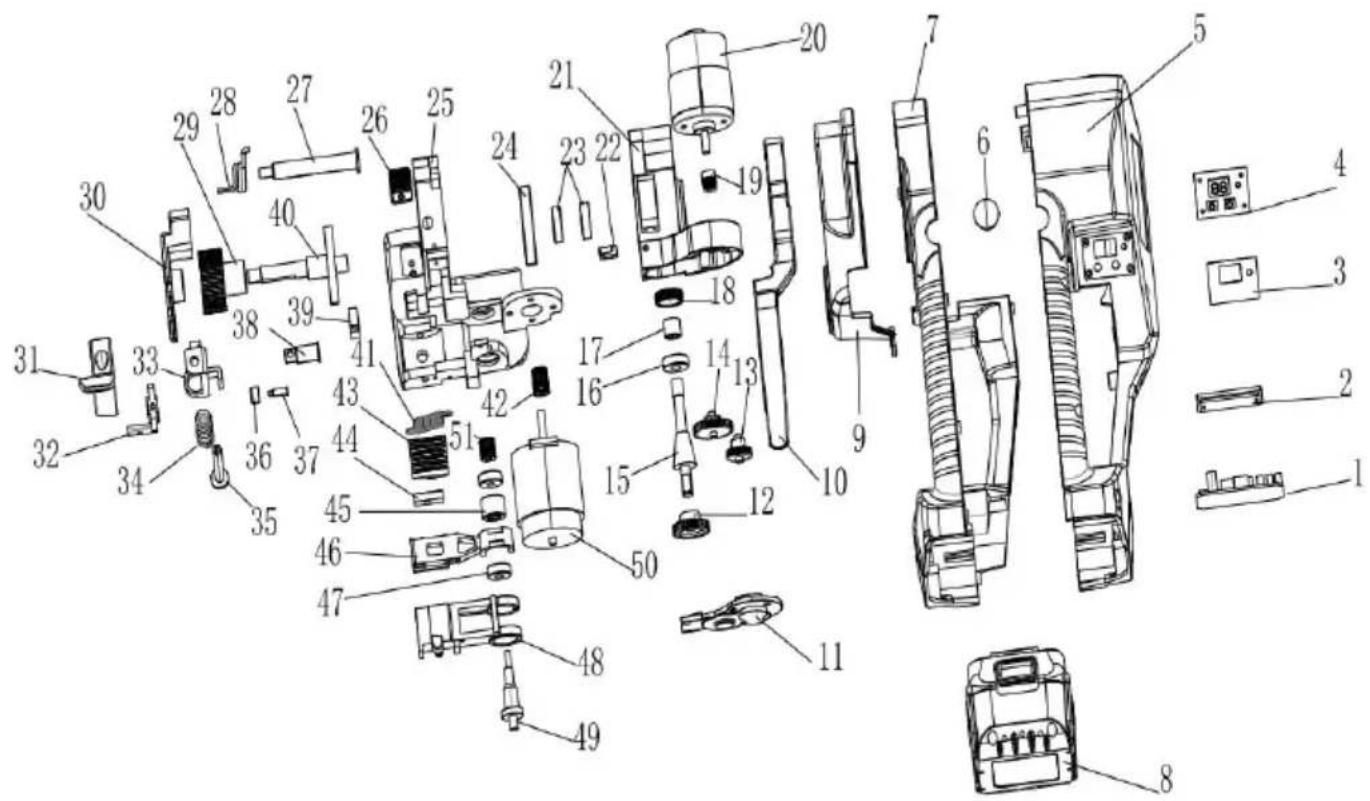

12. Vista detallada del producto y lista de piezas

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
