Typ produktu	Podręczna maszyna do spinania
Marka	Vevor
Model	DS-16
Wymiary (Dł x Szer x Wys)	360 x 130 x 140 mm
Zasilanie	Akumulator litowo-jonowy 18 V, 5000 mAh
Ładowarka	Wejście AC 100-240 V, wyjście 21 V / 2,5 A, czas ładowania około 90 minut
Kompatybilne materiały do spinania	Taśmy PET i PP, szerokość 9-16 mm, grubość 0,4-1,2 mm
Maksymalna siła naciągu	3200 N (regulowany od 600 do 3200 N w 9 poziomach)
Prędkość podawania taśmy	50-150 mm/s
Tryby pracy	Półautomatyczny (ciągłe przytrzymanie) i automatyczny (jeden przycisk)
Liczba cykli na jednym ładowaniu	Do 600 cykli (zależnie od użytkowania)
Temperatura pracy	5 do 45 °C (optymalna 15-25 °C)
Główne funkcje	Naciąg, zgrzewanie tarciowe, automatyczne cięcie
Bezpieczeństwo	Automatyczne zatrzymanie w przypadku zakleszczenia, ochrona przed przeciążeniem
Wymienne części zużywające się	Nóż, dolna płytka zębata, koło napinające, dolna część cierna
Konserwacja	Regularnie sprawdzać części zużywające się, wymieniać w przypadku uszkodzenia
Gwarancja	Elektroniczny certyfikat gwarancyjny, wsparcie techniczne na www.vevor.com/support

Często zadawane pytania - DS-16 Vevor

Jak zmienić tryb naciągu?

Aby przejść z trybu półautomatycznego na automatyczny (lub odwrotnie), naciśnij przycisk naciągu, jednocześnie podnosząc uchwyt. Gdy wskaźnik miga naprzemiennie, konwersja jest zakończona.

Co zrobić, jeśli maszyna nie zaciska prawidłowo?

Sprawdź najpierw ustawioną siłę naciągu (poziomy 1-9). Jeśli zaciskanie się ślizga, poluzuj śruby płytki zębatej i zamontuj uszczelkę (JD-PSE-G028), aby ją podnieść, lub wymień płytkę zębatą. Upewnij się również, że taśmy są kompatybilne i w dobrym stanie.

Jak wymienić nóż?

Odłącz zasilanie i wyjmij akumulator. Odkręć śrubę lewej pokrywy (JD-L16-G01) i zdejmij ją. Wyjmij śrubę noża (JD-PSE-G016) i wymień go. Złóż w odwrotnej kolejności.

Jakiego akumulatora używać?

Używaj akumulatora litowego 18 V o pojemności 5000 mAh. Jeśli nie jest dołączony, akumulator należy zakupić osobno. Ładuj tylko akumulatory kompatybilne z dołączoną ładowarką (wyjście 21 V / 2,5 A).

Jak uniknąć zerwania taśmy?

Używaj taśm o odpowiedniej szerokości (9-16 mm) i grubości (0,4-1,2 mm). Nie zaciskaj nadmiernie: ustaw siłę naciągu odpowiednią do obciążenia. Dodaj osłony narożników dla ostrych ładunków. Trzymaj się z dala od linii naciągu podczas pracy.

Jak wyregulować czas zgrzewania?

Czas zgrzewania reguluje się za pomocą przycisku E na wyświetlaczu cyfrowym (prawa osłona). Zwiększ lub zmniejsz poziom (1-9), aby dostosować czas tarcia. Zbyt krótki lub zbyt długi czas może wpłynąć na jakość zgrzewu.

Jakie typy taśm są kompatybilne?

Maszyna akceptuje taśmy PET (poliestrowe) i PP (polipropylenowe), o powierzchni gładkiej lub ryflowanej. Szerokość musi wynosić od 9 do 16 mm, a grubość od 0,4 do 1,2 mm.

Jak wyczyścić maszynę?

Przed czyszczeniem odłącz zasilanie i wyjmij akumulator. Użyj suchej ściereczki do usunięcia kurzu i zanieczyszczeń. Nie używaj wody ani środków chemicznych. Regularnie sprawdzaj strefę zgrzewania tarciowego i usuwaj pozostałości.

Dlaczego maszyna nagle się zatrzymuje?

Może to być spowodowane zakleszczeniem taśmy, słabym akumulatorem lub usterką elektryczną. Wyłącz zasilanie, przetnij zakleszczoną taśmę i usuń ją. Jeśli akumulator jest słaby, naładuj go. Jeśli problem nadal występuje, sprawdź wewnętrzne połączenia po wyjęciu akumulatora.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na stronie Vevor lub u autoryzowanych dealerów. Numery referencyjne części zużywających się znajdują się w instrukcji: nóż (JD-PSE-G016), płytka zębata (JD-PSE-G011), koło napinające (JD-PSE-G012), dolna część cierna (JD-PSE-G013). Skontaktuj się z pomocą techniczną przez www.vevor.com/support.

INSTRUKCJA OBSŁUGI DS-16 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Dziękujemy bardzo za wybranie tej maszyny do spinania

- Przed użyciem przeczytaj całą instrukcję. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego.

1.Instrukcje bezpieczeństwa

Wymagane jest odpowiednie przeszkolenie. Personel, który nie został odpowiednio przeszkolony, nie może obsługiwać maszyny wiążącej. Nieprawidłowa obsługa może spowodować uszkodzenie sprzętu lub obrażenia ciała.

1.1 Praca bateryjna

*Ochrona środowiska

Prosimy nie wyrzucać zużytego akumulatora do domowego kosza na śmieci lub kubła na ścieki, nie uderzać ani nie spalać zużytego akumulatora.

* Niebezpieczeństwo zwarcia

Nie przechowuj baterii razem z innymi metalowymi przedmiotami. Prosimy nie demontować akumulatorów samodzielnie i przechowywać je suchym i mrozoodpornym pomieszczeniu. Temperatura otoczenia nie może przekraczać 50 stopni.

Nie ładuj zużytych baterii, a jeśli są uszkodzone lub nie nadają się użytku, wymień je na nowe.

1.2 Niebezpieczeństwo obrażeń oczu

Należy nosić ochronę oczu, aby zapobiec uszkodzeniu oczu podczas korzystania z tego produktu.

1.3 Obsługa

Przeczytaj uważnie instrukcję i odpowiednio przeszkol się przed użyciem. Osoby, które nie zostały odpowiednio przeszkolone, nie mogą obsługiwać prasy przed naciągnięciem pasów, jeżeli nie będą

przestrzegane instrukcje lub jeżeli pasy zostaną niewłaściwie obciążone, może to doprowadzić do zerwania pasów lub awarii maszyny. Nie kładź rąk na obszarze wiązania, obszarze klejenia ani obszarze cięcia noża, dopóki nie zaznajomisz się z prasą. Połóż dłonie na obszarze wiązania, obszarze klejenia i obszarze wycięcia tnącego.

1.4 Obszar zgrzewania tarciowego

Należy sprawdzić stan obszaru zgrzewania tarciowego oraz zapoznać się ze sterowaniem i regulacją czasu tarcia oraz czasu dokręcania. Nieregularny czas tarcia może spowodować słabe wiązanie lub poważne uszkodzenia, dlatego nie należy wysyłać ani transportować produktów, które nie zostały odpowiednio zapakowane i obsługiwane.

1.5 Rozmieszczenie pasów do pakowania

Do wydawania pasków należy używać specjalnie zaprojektowanego wózka z tacą na pasek. Jeśli nie używasz paska, zamocuj koniec paska w otworze do mocowania paska.

1.6 Ostrzeżenie o paskach

Nie używaj pasów do ciągnięcia lub podnoszenia ładunków, ponieważ może to spowodować uszkodzenie przedmiotów lub obrażenia ciała.

1.7 Niebezpieczeństwo zerwania paska

Niewłaściwa obsługa; nadmierne dokręcenie; niezastosowanie pasów zgodnie z wymaganiami spowoduje utratę siły naciągu lub zerwanie pasów, co może ostatecznie spowodować uszkodzenie pudła/ładunku i złamanie przedmiotu, utratę równowagi i upadek operatora lub maszynę wiążącą i taśmy, które szybko wbiją się w twarz operatora, powodując obrażenia

■ Uwaga

* Jeżeli ładunek ma ostre krawędzie, należy zastosować zabezpieczenie krawędzi. * Owiń paski wokół odpowiedniego obszaru, który chcesz zapiąć. * Operator nie powinien znajdować się w tej samej pozycji, co maszyna

wiążąca podczas napinania i tarcia, aby zapobiec przewróceniu się prasy lub pasów na twarz operatora. Przypomnij lub poproś osoby postronne, aby podczas pracy trzymały się z daleka od obszaru roboczego. Prosimy również o stosowanie taśm o zalecanej szerokości i wytrzymałości, co pomoże poprawić jakość i wydajność opakowania, ponieważ nieodpowiednie wiązanie może spowodować zerwanie taśmy lub poluzowanie się pudełka w czasie transportu.

1.8 Cięcie pasów

Podczas przecinania pasów należy używać odpowiedniego narzędzia tnącego i zachować bezpieczną odległość od ludzi, nie w tej samej linii co paski i z dala od luźnego kierunku pasów. Proszę używać narzędzi specjalnie zaprojektowanych do cięcia pasów, a nie młotków, szczypiec, siekier, pił do metalu itp.

1.9 Niebezpieczeństwo poślizgu i upadku

Należy utrzymywać miejsce wiązania w czystości i porządku, ponieważ zaniedbane miejsca pracy mogą być przyczyną wypadków i upadków, nie wyłądujesz dobrze lub stracisz równowagę przed napięciem, szczególnie w małych obszarach pracy, takich jak klatki schodowe. Podczas przenoszenia staraj się zachować równowagę. Obie stopy muszą znajdować się jednocześnie na płaskiej i twardej powierzchni. Nie używaj urządzenia, jeśli jesteś chory lub w trudnej kondycji fizycznej. Należy zwrócić uwagę na środki ostrożności wymienione specjalnie dla obszaru roboczego.

1.10 Niebezpieczeństwa związane z prasą

* Dobra konserwacja prasy jest bardzo konieczna.

* Regularnie sprawdzaj części prasy. W przypadku zużycia lub uszkodzenia nie używaj prasy do czasu wymiany części.

* Nie używaj prasy bez pasów

* Nie modyfikuj prasy, ponieważ może to spowodować obrażenia ciała.

2. Parametry techniczne

2.1 Opis opasarki do akumulatorów

Wiązarka akumulatorowa DS-16 charakteryzuje się doskonałą skutecznością uszczelniania. Może sprawić, że użytkownicy będą cieszyć się wydajnym sposobem wiązania. DS-16 ma maksymalną moc naciągu wynoszącą 2500 N i 9 stopni można regulować za pomocą wyświetlacza cyfrowego. Zasilany jest baterią litową o dużej pojemności 6000mAh, co pozwala na pracę 600 cykli na pełnym naładowaniu. Jedną z kluczowych cech sprzedaży jest to, że jest ekonomiczny w porównaniu z podobnymi produktami na rynku. Jest to dobry produkt dla dealerów, pozwalający zbadać i poznać rynek. DS-16 to potężne narzędzie, które może być szeroko stosowane w większości gałęzi przemysłu.

2.2 Wymiary prasy

Długość: 360 mm

Szerokość: 130 mm

Wysokość: 140 mm

2.3 Materiały do pasania

Materiał pasków: taśma PET (poliester) i PP (polipropylen) o płaskiej lub wytłaczanej powierzchni.

Specyfikacja pasków: szerokość 9-16 mm, grubość 0,4-1,2 mm.

Proszę wybrać odpowiedni rozmiar pasów w zależności od zakupionej prasy.

2.4 Siła pasów

Siła rozciągająca: regulowana w zakresie od 600 do 3200 N, maksymalna wartość zależy od materiału pasków.

Prędkość podawania taśmy: 50-150 mm/s. Siła tarcia: ok. 75% wartości wytrzymałości pasów.

2.5 Środowisko pracy

Temperatura otoczenia podczas pracy wynosi 5-45°C, optymalna temperatura pracy wynosi 15-25°C.

Używaj lub przechowuj ostrożnie, aby chronić przed wodą i wilgocią.

3. Akcesoria

- Uwaga: Należy używać dodatków lub akcesoriów

wymienionych w instrukcji. Używanie innych dodatków może spowodować uszkodzenie sprzętu lub obrażenia ciała.

3.1 Przenośna prasa akumulatorowa

Ponieważ prasa wykorzystuje akumulatory niklowo-kadmowe (NiCd) lub niklowo-metalowo-wodorkowe (NiMH), akumulatory należy zakupić osobno, zgodnie z poniższymi parametrami.

Typ: bateria litowa

Napięcie: 18 V

Pojemność: 5000 mAh

3.2 Ładowarka akumulatora

Ładowanie bezpośrednie (opcjonalnie)

Napięcie wejściowe ładowarki: AC100-240V

Napięcie wyjściowe: 21 V, 2,5 A

Czas ładowania: około 90 minut.

4. Operacje

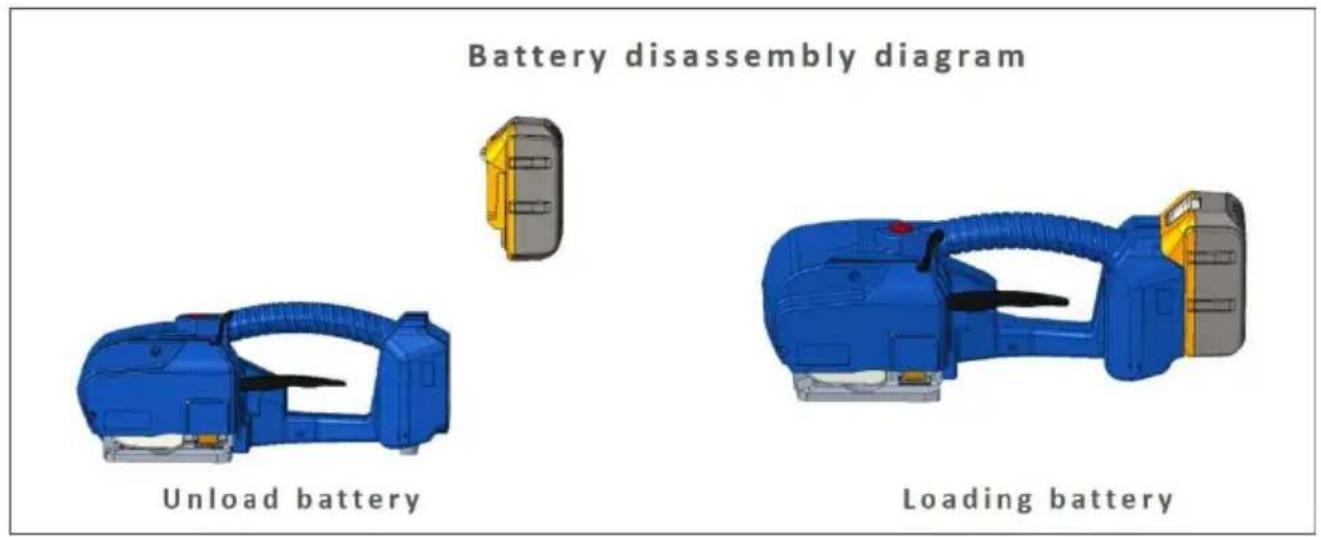

4.1 Instalacja baterii

* Nie zostawiaj akumulatorów prasy belującej na deszczu lub w wodzie. * Ze względów bezpieczeństwa akumulator dostarczany jest w stanie nienaładowanym i oddzielony od urządzenia, należy postępować zgodnie z instrukcją montażu.

* Wyjmij baterię, naciskając zatrzask akumulatora kciukiem i wyciągając go do góry lub zwalniając zatrzask po załadowaniu akumulatora.

* Lampka kontrolna świeci na czerwono, gdy poziom naładowania baterii jest niski, lampka kontrolna świeci na czerwono podczas ładowania, a kontrolka ładowania świeci na zielono, gdy ładowanie jest zakończone.

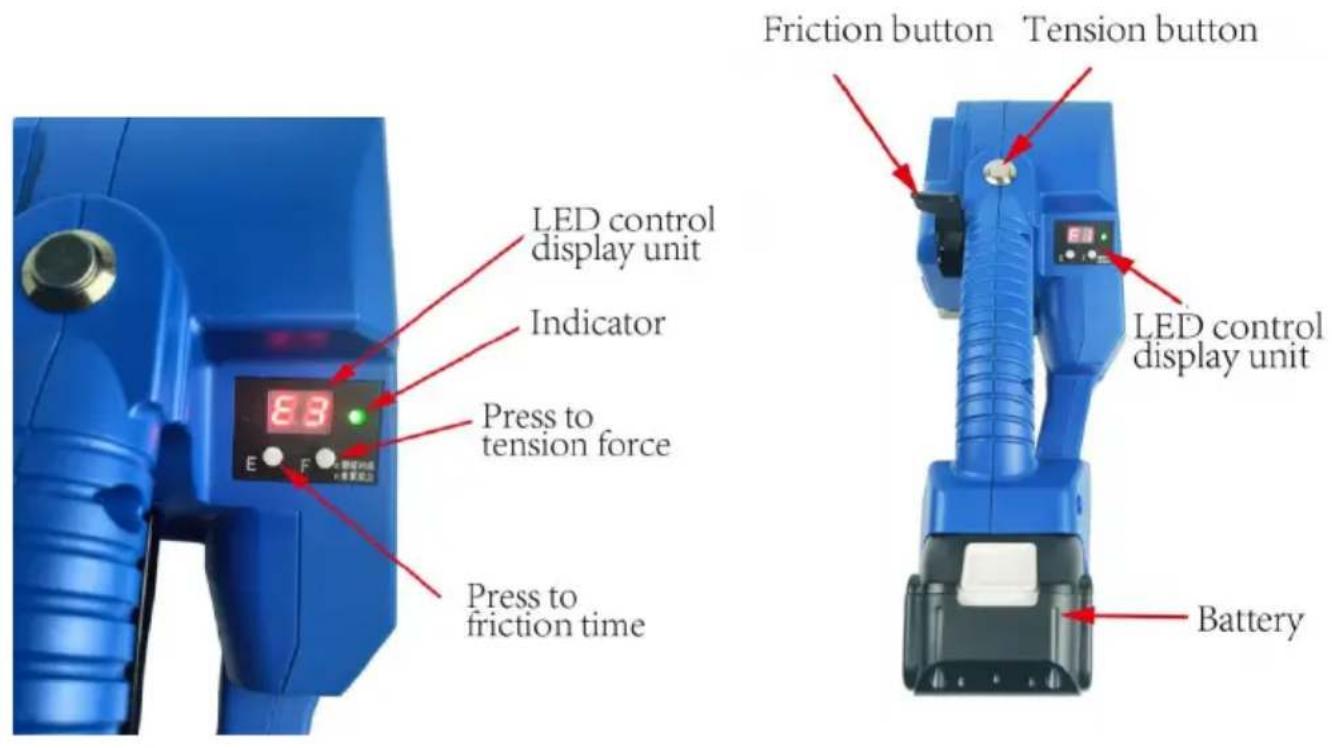

4.2 Elementy obsługi

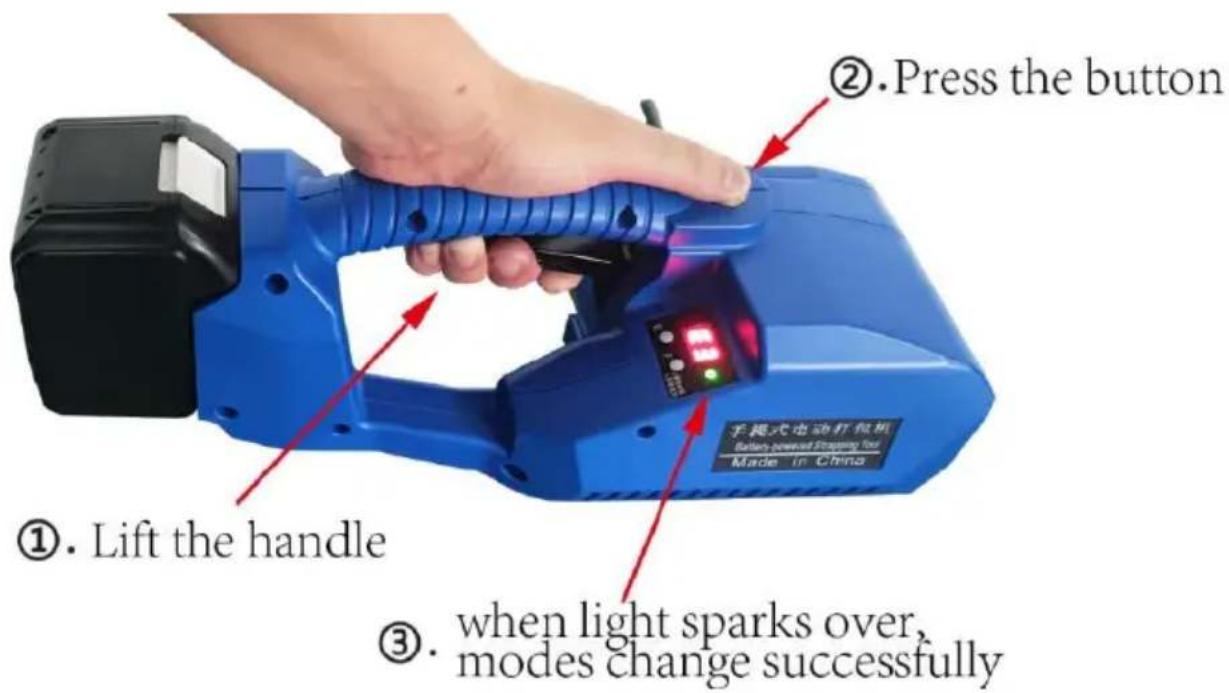

4.3 Tryb półautomatyczny i tryb automatyczny

L-16 ma 2 tryby napinania: napinanie jednym dotknięciem i napinanie przycisku w sposób ciągły. Jak dokonać konwersji trybu? Wystarczy nacisnąć przycisk naciągu i jednorazowo podnieść rączkę, a gdy kontrolka zacznie migać na przemian, konwersja trybu zostanie dokonana.

*Tryb półautomatycznego napinania (naciśnij przycisk w sposób ciągły, aby napiąć)

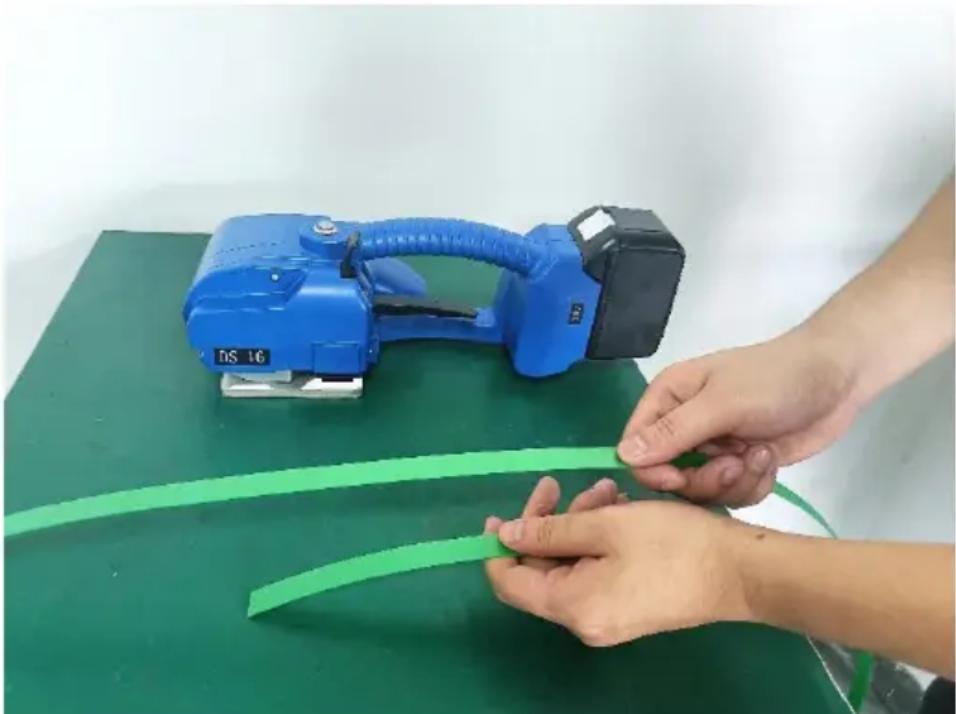

Krok 1: Owiń i ułóż paski

Proszę owinąć paski w sposób pokazany na rysunku i nie dopuścić do zamoczenia olejem lub innymi zanieczyszczeniami.

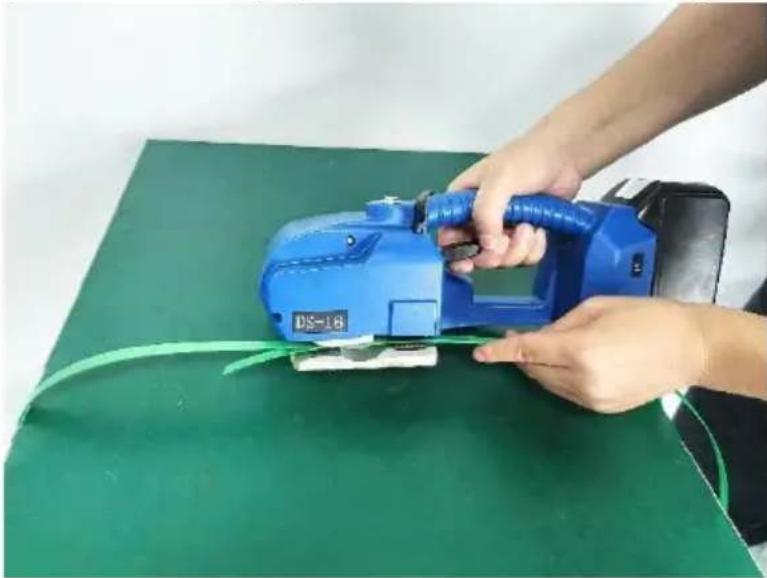

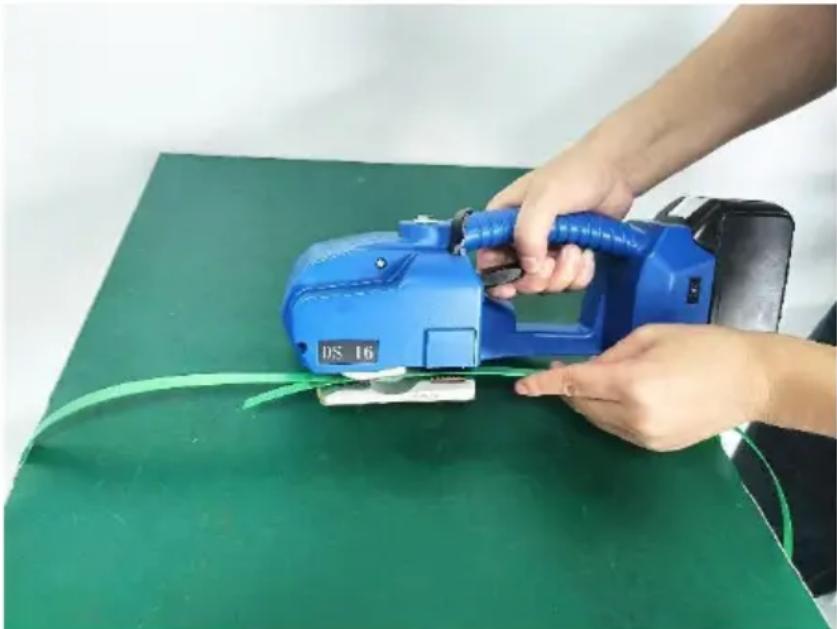

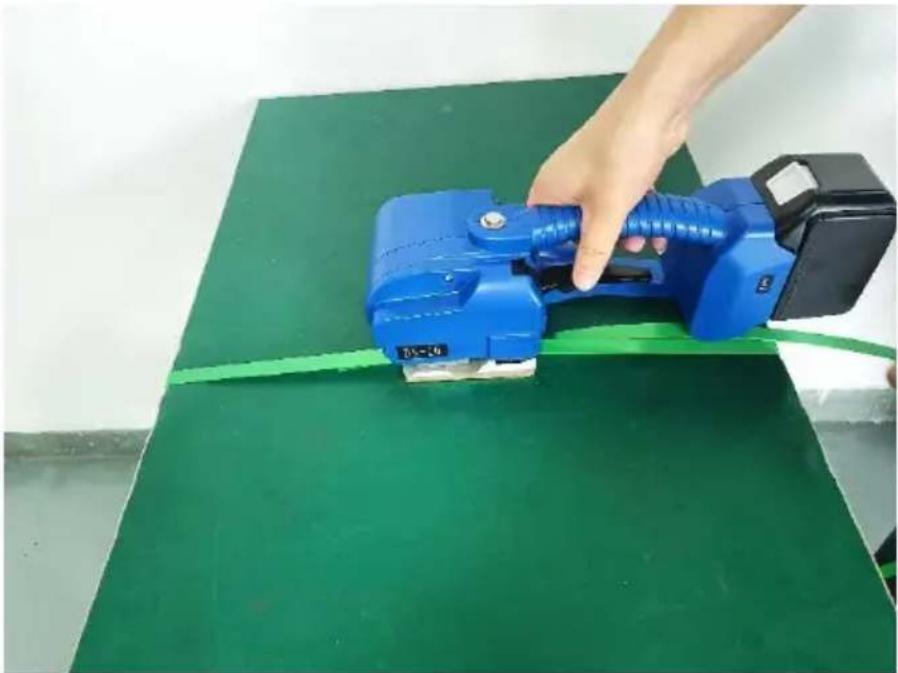

Krok 2: Umieszczenie pasów w prasie

Podczas zakładania pasów należy je ułożyć w kierunku naprężenia na górnym końcu, a dolne paski naciągnąć do spodu koła podającego tak, aby podczas zakładania pasów zakryć przód płytki zębatej o 5-10

mm. Unieś uchwyt prawą ręką, lewą ręką włóż paski, a górny i dolny pas po zwolnieniu uchwytu powinny być ułożone równolegle do siebie.

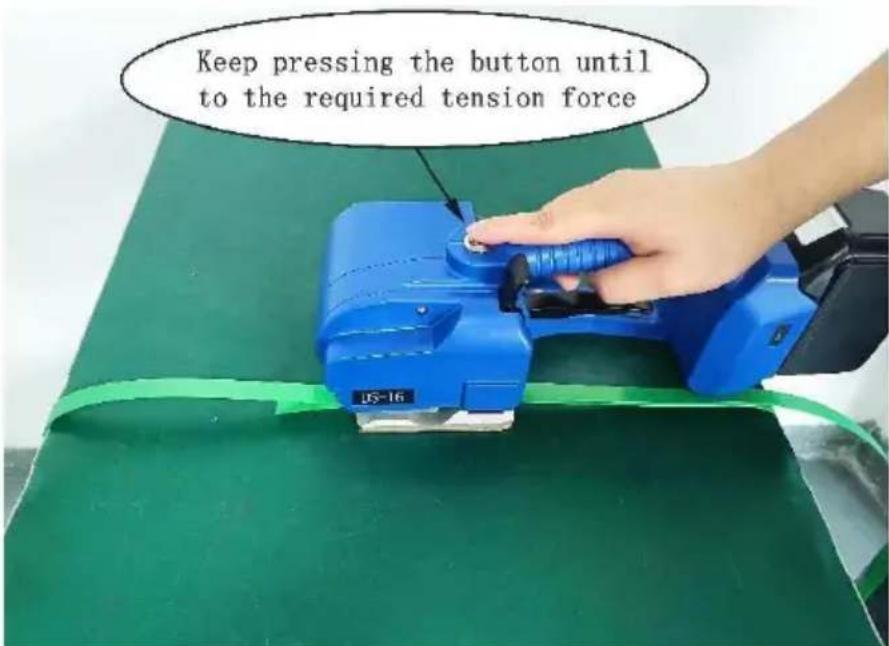

Krok 3: Naciągnij lub wsuń paski

Po naciśnięciu i zwolnieniu przycisku napinania prasa wyświetli domyślny czas naprężenia. Gdy szczelność jest niewystarczająca lub zbyt ciasna, odpowiednio zwiększ lub zmniejsz stopień siły naprężenia, aż będzie odpowiedni. Podczas dokręcania należy utrzymywać prasę poruszającą się równolegle, a prasę w kierunku do przodu wolną od przedmiotów.

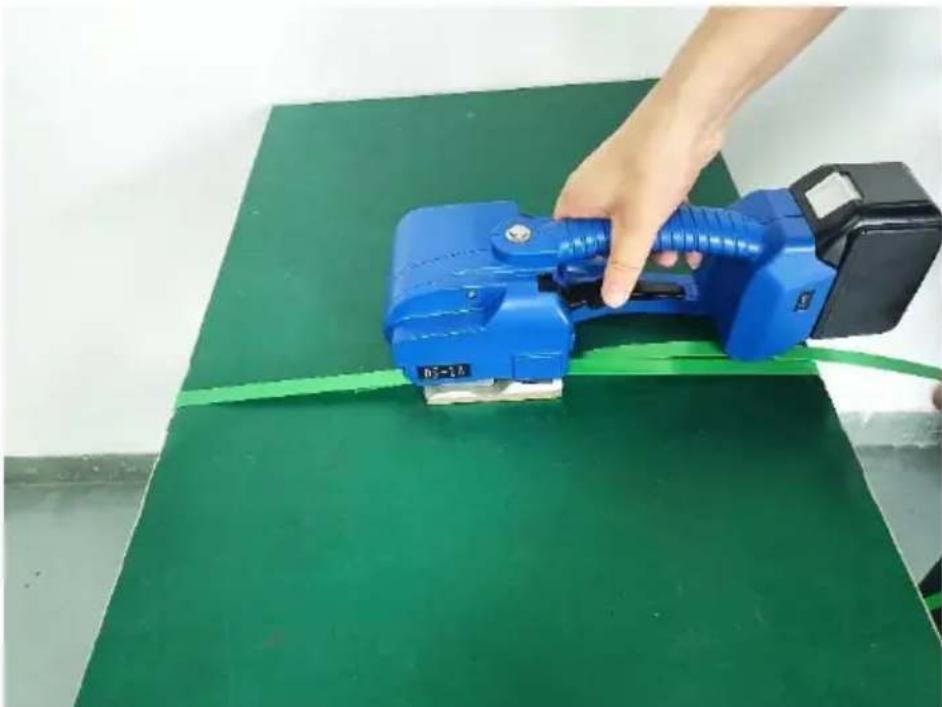

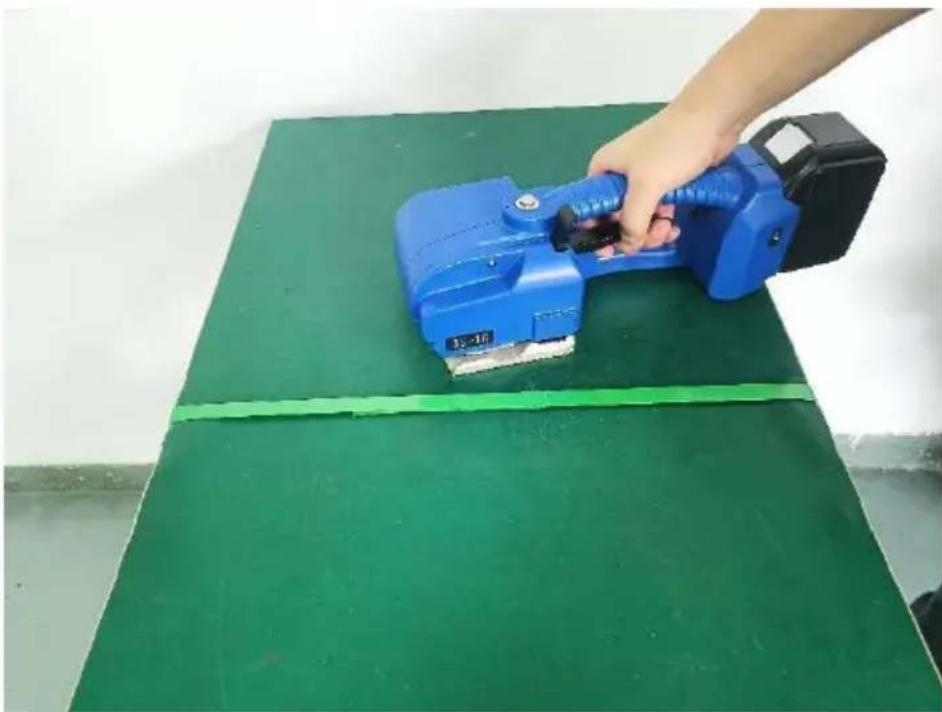

Krok 4: Zgrzewanie pasów

Po naciśnięciu przycisku tarcia prasa automatycznie zgrzewa i przecina pasy (czas jest ustawiany przez system i można go zwiększać lub

zmniejszać, regulując stopień czasu tarcia).

Po zakończeniu wiązania podnieś uchwyt i koło podające obracaj w odwrotnym kierunku, aby odpowiednio poluzować paski, a następnie odsuń prasę.

*Jedno dotknięcie, aby przejść do trybu napięcia

Krok 1: Owiń i ułóż paski

Proszę owinąć paski w sposób pokazany na rysunku i nie dopuścić do zamoczenia olejem lub innymi zanieczyszczeniami.

Krok 2 polega na umieszczeniu pasów w prasie.

Podczas zakładania pasów należy je ułożyć w kierunku naprężenia na górnym końcu, dolne paski należy naciągnąć do spodu koła podającego tak, aby podczas zakładania pasów zakryć przód płytki zębatej o 5-10 mm dłużej. Unieś uchwyt prawą ręką, lewą ręką włóż paski, górny i dolny pasów należy po zwolnieniu uchwytu ułożyć równolegle do siebie.

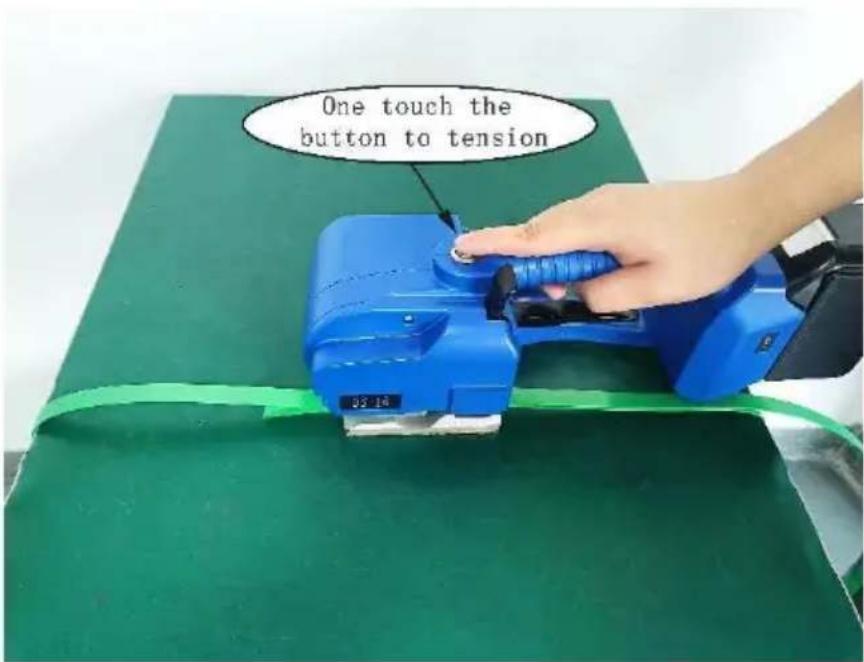

Krok 3: Zaciśnij paski.

Po naciśnięciu i zwolnieniu przycisku napinania prasa automatycznie napina pasy.

Krok 4: Zgrzewanie pasów.

Po naciśnięciu przycisku tarcia prasa automatycznie zgrzewa i przecina pasy (czas jest ustawiany przez system i można go zwiększać lub zmniejszać, regulując stopień czasu tarcia).

Po zakończeniu wiązania podnieś uchwyt i koło podające obracaj się w odwrotnym kierunku, aby odpowiednio poluzować paski, a następnie odsuń prasę.

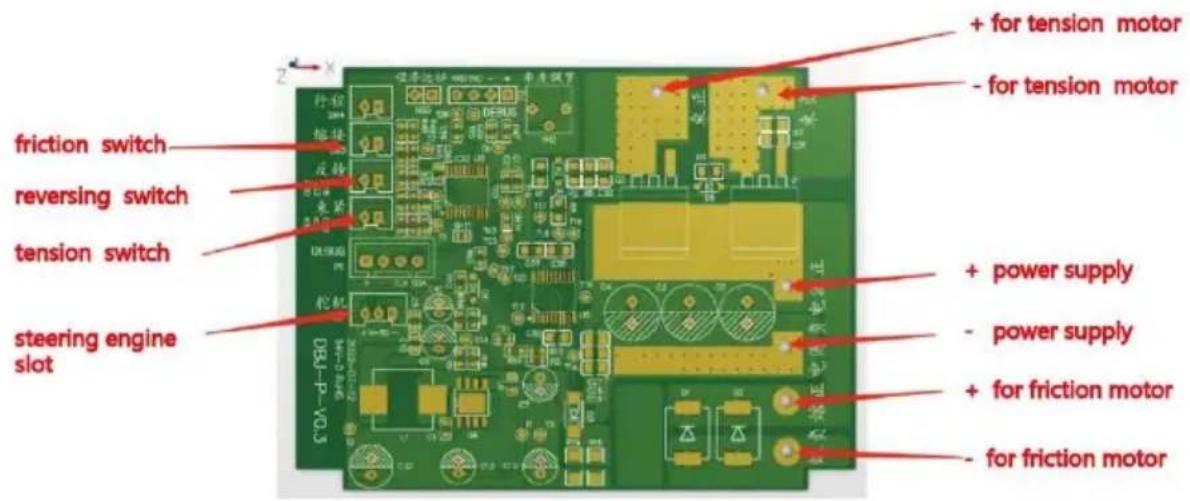

1. Połączenia elektryczne.

6. Wymiana części zużywalnych i regulacja stanu łączenia.

- Uwaga: Przed każdym serwisowaniem należy odłączyć wyłącznik zasilania i wyjąć baterie.

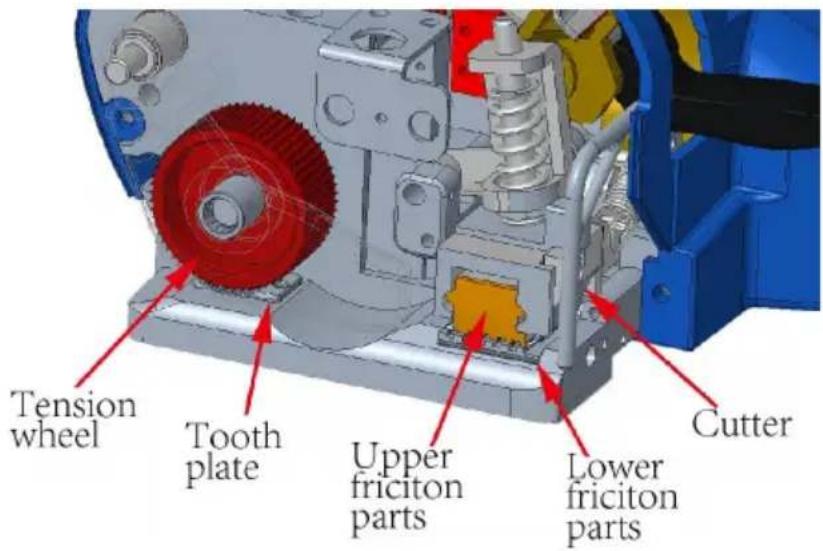

6.1 Wymiana części zużywalnych.

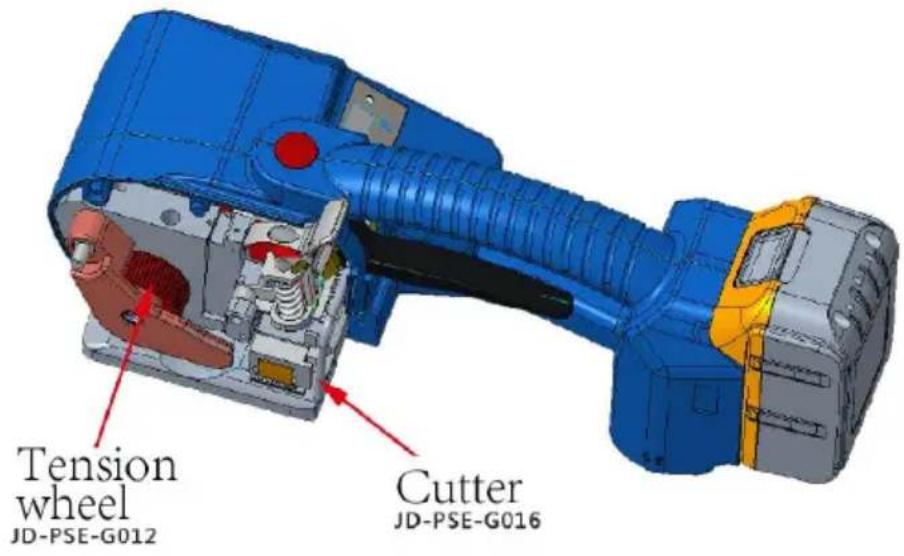

Nóż (JD-PSE-G016): Najpierw poluzuj śrubę na lewej pokrywie (JD-L16-G01) i zdejmij ją, następnie wykręć śrubę na nożu i wyjmij nóż w celu wymiany. Po zamontowaniu noża należy go zamontować w odwrotnej kolejności.

Dolna płytka zębata (JD-PSE-G011): najpierw odkręć śruby mocujące płytkę zębatą i wyjmij ją, następnie wymień wysuniętą płytkę zębatą. Po wymianie zmontuj go w odwrotnej kolejności.

Koło napinające (JD-PSE-G012): zdejmij lewą pokrywę zgodnie z powyższym opisem, odkręć nakrętkę zamocowaną na wale łączącym (JD-L16-G021), zdejmij pokrywę koła napinającego (JD-L16-G007), wymień koło zabezpieczające i zamontuj je w odwrotnej kolejności. Dolna część cierna (JD-PSE-G013): Najpierw poluzuj i usuń śruby zamocowane na wale dolnej części ciernej, wypchnij dolną część cierną dołu w celu wymiany, a następnie zamontuj ją w odwrotnej kolejności.

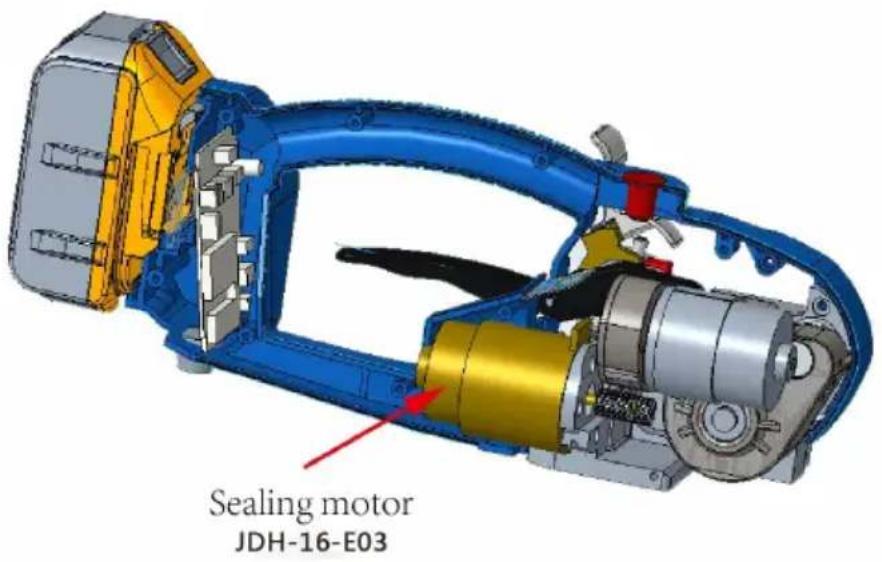

6.2 Regulacja dokręcania, klejenia i cięcia.

①. Jeśli dokręcenie się poluzuje, poluzuj śruby przymocowane do płytki zębatej i zamontuj uszczelkę płytki zębatej (JD-PSE-G028), aby podnieść płytkę zębatą lub wymienić płytkę zębatą.

②. W przypadku stosowania różnych pasów uszczelniających o grubości 0,4–1,2 mm należy w odpowiednim czasie wyregulować odstęp między górną częścią cierną (JD-PSE-G008) a dolną częścią cierną, w przeciwnym razie nastąpi słabe spawanie. Podczas regulacji luzu

pomiędzy górną i dolną częścią cierną należy najpierw zdjąć lewą osłonę, następnie poluzować przycisk usuwania uszczelki (JD-PSE-G005), zamocować dolny wał dociskowy płytki łączącej (JD-PSE-G022) za pomocą śrubokręta płaskiego, a następnie obrócić nakrętkę na wale łączącym w prawo lub w lewo. Przy obrocie w kierunku zgodnym z ruchem wskazówek zegara luz pomiędzy górną i dolną częścią cierną staje się większy, a przy obrocie w kierunku przeciwnym do ruchu wskazówek zegara luz staje się mniejszy.

③. Czas wiązania i siłę dokręcania można regulować za pomocą cyfrowych okienek E i F na prawej pokrywie. Klawisz E reguluje czas zgrzewania, a klawisz F reguluje siłę dokręcania, zwiększając ją od stopnia 1 do stopnia 9. ④. Informacje na temat wymiany części zużywalnych oraz regulacji czasu (efektu) klejenia i spawania można znaleźć w poniższej tabeli.

Schemat efektu spawania i łączenia

7. Typowe usterki elektryczne

W trakcie użytkowania prasa nagle się zacięła, a dioda LED świeci na czerwono, gdy nie można wyjąć paska prasującego, który utknął w maszynie. Należy natychmiast wyłączyć zasilanie, odciąć paski, aby usunąć te, które utknęły w narzędziu, natychmiast naładować akumulator lub wymienić go. Po upewnieniu się, że akumulator jest naładowany i usterka nie została usunięta, po wyjęciu akumulatora należy zdjąć lewą i prawą plastikową osłonę w celu sprawdzenia narzędzia, np. sprawdzić przełączniki lub okablowanie każdego przełącznika lub na silnikach, czy nie odpadło, lub wymienić mikroprzełącznik lub wymienić silnik z uszczelnieniem

ciernym.

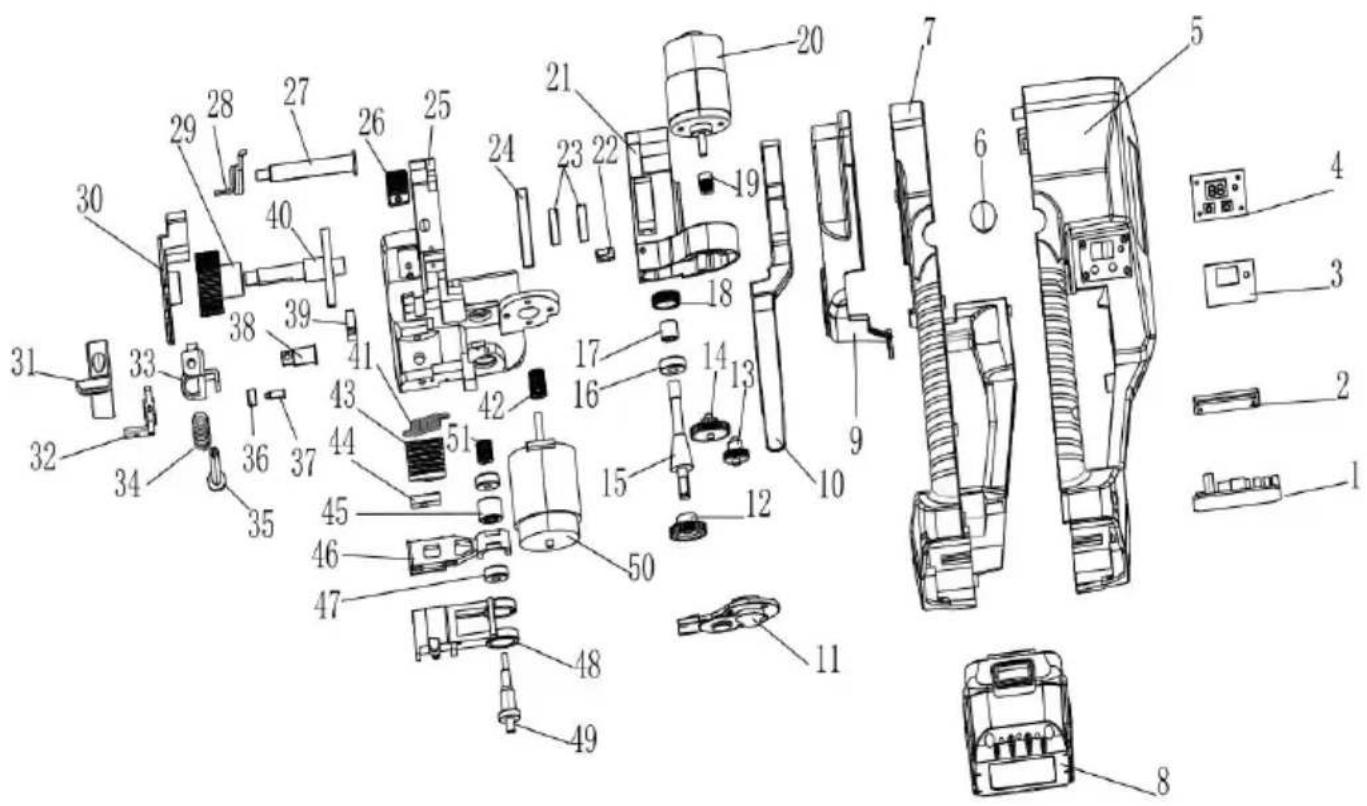

13. Widok rozstrzelony produktu i lista części
