Marka	Vevor
Model	DS-19
Typ produktu	Maszyna do taśmowania (strapping)
Siła naciągu	800 N - 5000 N (regulowana)
Rodzaj zgrzewania	Zgrzewanie tarciowe
Materiał taśmy	PP (polipropylen) i PET (poliester)
Kompatybilna szerokość taśmy	10 - 19 mm
Kompatybilna grubość taśmy	0,5 - 1,2 mm
Zasilanie ładowarki	AC 100-240 V, 50/60 Hz
Bateria	18 V / 4,0 Ah, Li-Ion
Masa (przybliżona)	Około 4,5 kg
Wyświetlacz cyfrowy	Tak: bateria, siła, czas zgrzewania
Ustawienia użytkownika	Siła naciągu i czas zgrzewania
Kody błędów	E0-E7 (przegrzanie, bateria, silnik itp.)
Bezpieczeństwo	Zabezpieczenie przed nadmiernym prądem, przegrzaniem, niskim/wysokim napięciem baterii
Bieżąca konserwacja	Czyszczenie koła napinającego i płytki zębatej sprężonym powietrzem
Wymienne części zużywające się	Koło napinające, płytka zębata, nóż tnący
Zalecane zastosowanie	Pakowanie dużych towarów i palet
Instrukcja dostępna w języku francuskim	Tak, 208 stron
Wsparcie techniczne	www.vevor.com/support

Często zadawane pytania - DS-19 Vevor

Jak zmienić szerokość taśmy z 16 mm na 19 mm?

Wyjmij baterię. Odkręć śrubę zapadki blokującej i wyjmij ją. Pociągnij dźwignię wejściową do góry, odkręć śrubę prowadnicy taśmy 16 mm i wyjmij ją. Odkręć śruby pokrywy zgrzewania, wyjmij zestaw. Usuń okrągły kołek, śrubę i pokrywę ogranicznika. Poluzuj śrubę wewnętrznego pręta ograniczającego, wyjmij go, obróć o 180° i zamontuj ponownie. Powtórz czynność dla zewnętrznego pręta ograniczającego. Złóż wszystko z powrotem.

Co oznacza kod błędu E0 na wyświetlaczu?

Kod E0 oznacza, że temperatura maszyny jest zbyt wysoka. Przed kontynuowaniem pozostaw narzędzie do ostygnięcia.

Jak ustawić siłę naciągu?

Naciskaj przycisk przełącznika, aż po lewej stronie pojawi się litera 'P'. Użyj przycisku zwiększania prędkości, aby wybrać siłę od 1 (około 600 N) do 7 (około 4000 N).

Jak wyczyścić koło napinające?

Wyjmij baterię. Odkręć wkręt z łbem i zdejmij pokrywę boczną. Ostrożnie wyjmij koło napinające. Wyczyść je sprężonym powietrzem, nosząc okulary ochronne. Jeśli uporczywe zabrudzenia pozostaną, użyj ostrego narzędzia. Sprawdź stan zębów i wymień w razie potrzeby.

Jaki typ baterii używa to narzędzie?

Narzędzie używa baterii litowo-jonowej 18 V i 4,0 Ah. Używaj wyłącznie dostarczonej ładowarki (AC 100-240 V, 50/60 Hz).

Czy mogę używać taśm PET?

Tak, narzędzie jest kompatybilne z taśmami PP i PET. Upewnij się, że szerokość i grubość odpowiadają specyfikacjom (szerokość 10-19 mm, grubość 0,5-1,2 mm).

Jak wymienić nóż tnący?

Wyjmij baterię. Zdejmij pokrywę boczną, odkręcając śruby. Usuń oś cylindra i wkręt z okrągłym łbem. Wyjmij zespół ogranicznika, a następnie śrubę noża. Wymień nóż wraz z tuleją kołnierzową. Uważaj na sprężynę tnącą, która może odskoczyć. Złóż w odwrotnej kolejności.

Co zrobić, jeśli taśma nie zgrzewa się prawidłowo?

Sprawdź powierzchnię zgrzewania: powinna być jednolita i płaska. Jeśli jest niekompletna lub materiał zostaje wypchnięty, zwiększ czas zgrzewania za pomocą panelu (naciskaj przycisk przełącznika, aż pojawi się 'C', i ustaw od 1 do 7). Upewnij się, że taśmy są dobrze ułożone.

Czy narzędzie jest wodoodporne?

Nie, narzędzie nie jest wodoodporne. Instrukcja wskazuje 'Nieprzemakalny!' jako uwagę, ale nie należy używać wody do czyszczenia. Chroń je przed wilgocią.

Gdzie mogę znaleźć części zamienne?

Instrukcja zaleca używanie oryginalnych części Vevor. Szczegółowa lista części zamiennych znajduje się w instrukcji. Aby zamówić, odwiedź stronę www.vevor.com/support.

INSTRUKCJA OBSŁUGI DS-19 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Dziękujemy bardzo za wybranie tej maszyny do spinania.

Przed użyciem przeczytaj całą instrukcję. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego.

INSTRUKCJE

1. Informacje ogólne

Niniejsza instrukcja pomoże klientowi poprawnie używać narzędzia i uprościć procedurę. Instrukcja obsługi zawiera ważne informacje o tym, jak bezpiecznie i prawidłowo korzystać z narzędzia oraz skutecznie. Ścisłe przestrzeganie zasad działania zawartych w instrukcji pomaga uniknąć zagrożeń, zmniejszyć liczbę napraw i przestojów oraz zwiększyć niezawodność i żywotność.

Należy postępować zgodnie z tą instrukcją podczas korzystania z narzędzia.

Operatorzy muszą przeczytać ją ostrożnie i ściśle przestrzegać: operacje, wymianę materiałów eksploatacyjnych, rozwiązywanie problemów i naprawy.

OSTROŻNOŚĆ! Ten znak wskazuje zagrożenie dla życia i zdrowia.

OSTRZEŻENIE! Ta flaga wskazuje ryzyko uszkodzenia, które może spowodować uszkodzenie samego obiektu.

Gdzie ta flaga jest używana, wskazuje, że nieprzestrzeganie instrukcji może spowodować niepowodzenie operacji.

Dodatkowe instrukcje obsługi obejmują bezpieczne i prawidłowe użytkowanie narzędzia, oprócz zgodności z normami bezpieczeństwa i standardami technicznymi obowiązującymi w danym miejscu.

Instrukcja ochrony środowiska

Wszystkie materiały użyte w tym narzędziu nie zawierają żadnych substancji chemicznych

które mogą być szkodliwe dla zdrowia ludzkiego.

Ze wszystkimi częściami należy postępować zgodnie z obowiązującymi przepisami.

Elementy elektroniczne należy rozebrać i przetworzyć na części elektroniczne i mechaniczne.

Oświadczenie dotyczące postępowania z akumulatorami:

• Nie otwieraj akumulatora.

· Zabrania się wrzucania baterii do zwykłych koszy, ognia i wody. Używane i wyczerpane baterie podlegają pełnemu procesowi recyklingu.

2. Instrukcja bezpieczeństwa

Ważna uwaga

Proszę przeczytać tę instrukcję ostrożnie. Konserwację zapobiegawczą i naprawę należy przeprowadzić przez przeszkolony personel.

Urządzenie do ochrony oczu i twarzy należy nosić podczas obsługi narzędzia.

Należy wyjąć akumulator przed konserwacją i naprawą.

Pasek może się zerwać! Przytrzymaj i zapnij pasek w bezpiecznym miejscu, trzymając ręce podczas przecinania paska.

Ostrzeżenie

Pasek może się zerwać! Nie stój równolegle do paska, gdy pasek jest napięty, aby zapobiec nagłemu zerwaniu paska.

Pasek może się zerwać! Przytrzymaj i zapnij pasek w bezpiecznym miejscu, trzymając ręce podczas przecinania paska.

Ryzyko przy ściskaniu:

Proszę nie wkładać palców w działające koło napinające.

Uwaga:

Wodoodporny!

Nie czyścić wodą ani parą.

Należy używać oryginalnych części firmy!

Jeśli oryginalne części nie zostaną użyte z powodu problemów, Firma nie ponosi odpowiedzialności i zobowiązań.

Cele projektowe

- To narzędzie nadaje się do pakowania dużych towarów, palet itp. - To narzędzie ściśle uwzględnia bezpieczeństwo użytkowania w procesie projektowania i produkcji. - To narzędzie zostało zaprojektowane specjalnie do pasków PP i PET.

Instrukcje bezpiecznego użytkowania akumulatorów i ładowarek

Przed użyciem sprawdź wtyczkę i kabel, jeśli są uszkodzone, musi je wymienić wykwalifikowany personel. Nie ładuj akumulatorów innych typów i używaj wyłącznie oryginalnych akcesoriów. Ładowarkę należy utrzymywać w czystości, a gniazdo ładowarki wolne od ciał obcych przedmiotów i chronić przed zabrudzeniem. Ładowarkę

należy umieścić w suchym miejscu, aby uniknąć wilgoci. Nie otwieraj baterii, unikaj zgniecenia. Nie wrzucaj akumulatora do ognia, aby uniknąć eksplozji. Po wyjęciu akumulatora z ładowarki unikaj kontaktu z

metalowymi przedmiotami, aby uniknąć zwarcia. Utrzymuj akumulator w stanie suchym i unikaj korozji poprzez odkażanie płynów. Surowo zabrania się umieszczania baterii w środowisku o temperaturze powyżej 50°C lub poniżej 10°C. Uszkodzonych baterii nie należy używać dłużej.

MODEL I PARAMETRY

8. Dane techniczne

Siła naciągu: 800N-5000N

Uszczelnianie: zgrzewanie tarciowe

Napięcie ładowarki akumulatora: AC100-240V, 50/60 Hz

Parametry baterii: 18 V/4,0 Ah Li-Ion

Opakowanie: PP/PET

Szerokość paska: 10-19 mm

Grubość paska: 0,5-1,2 mm

MONTAŻ I UŻYTKOWANIE

4. Opis części

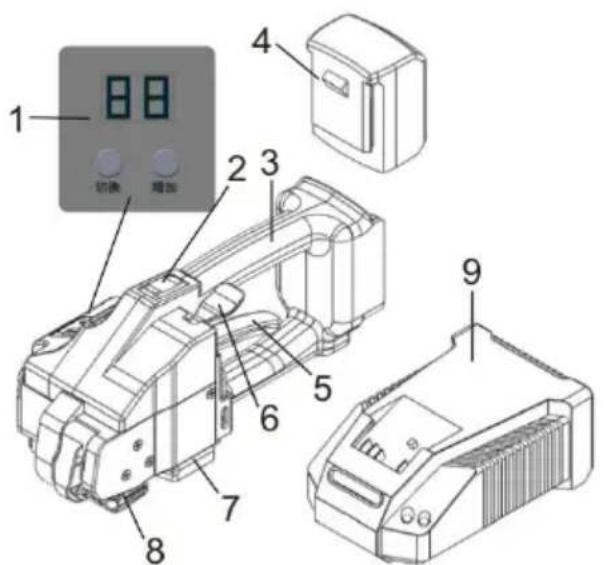

4.1 Nazwa konstrukcji

1 Panel przyłączeniowy 2 Przełącznik dokręcania 3 Uchwyt 4 Bateria 5 Dźwignia wahacza 6 Przycisk spawania 7 Część spawana i nóż tnący 8 Koło napinające 9 Ładowarka akumulatora

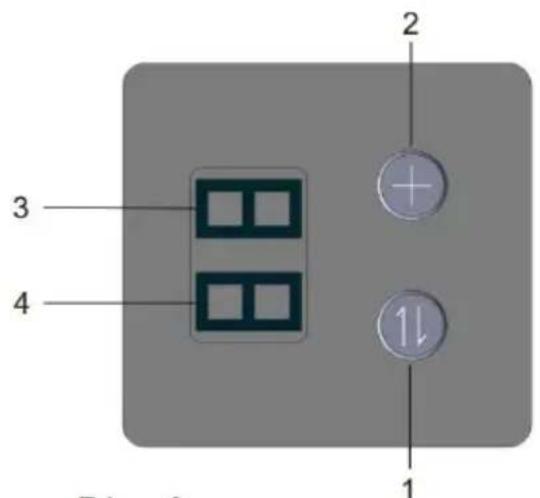

4.2 Panel przyłączeniowy

1 Przycisk trybu przełączania 2 Przycisk zwiększania biegu 3 Wyświetlacz biegów 4 Wyświetlacz trybu Aby uzyskać szczegółowe informacje, proszę zapoznać się z sekcją 6.3

Rys. 2

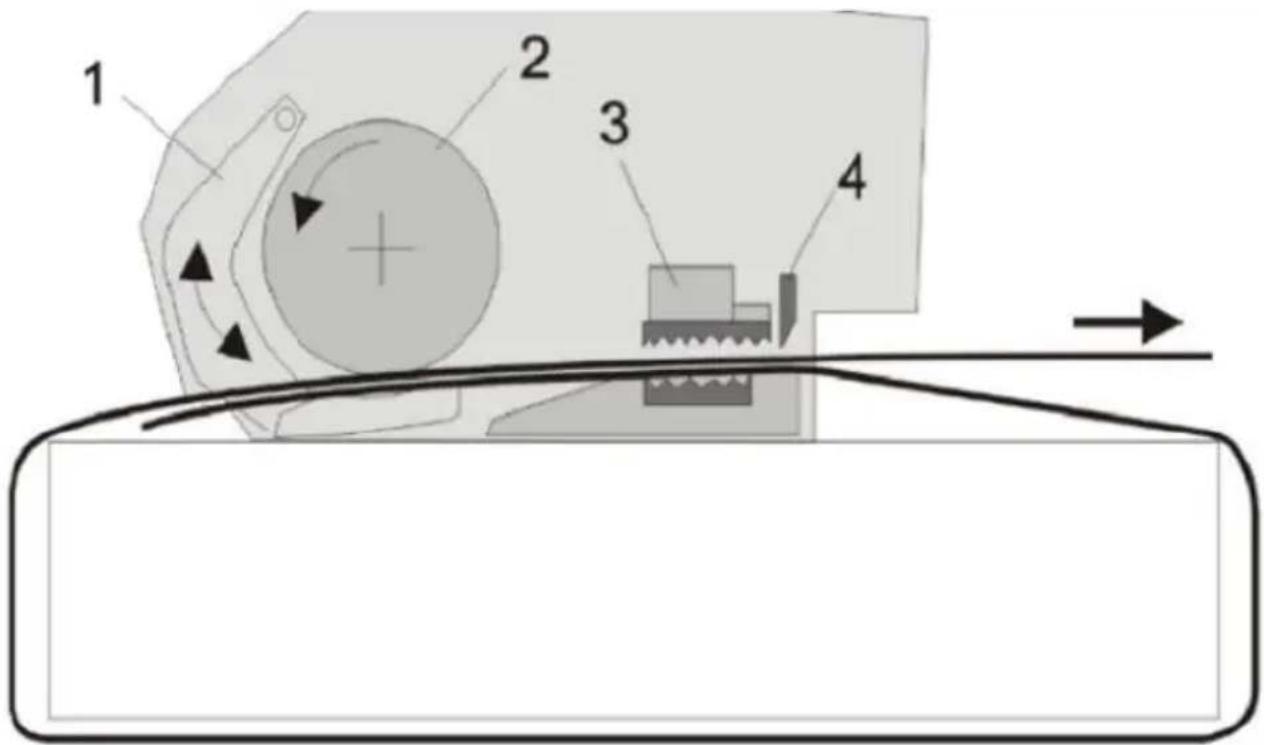

4.3 Funkcja obsługi

• Przeciągnięcie paska przez boki na wahaczu (1)
• Koło napinające (2) obraca się w kierunku przeciwnym do ruchu wskazówek zegara w celu naciągnięcia
• Górna płytka zębata (3) cierna topiąca pasek
• Nóż tnący (4) odciął górny pasek

Fig. 3

5. Operacja inicjalizacji

5.1 Ładowarka akumulatora

Zasilacz ładowarki musi spełniać specyfikacje przedstawione na lewym zdjęciu

Ładowarka jest dostępna tylko dla zakresu napięcia akumulatora od 10,8 V do 18 V.

5.2 Instrukcja bezpieczeństwa

5.2 Instrukcja bezpieczeństwa

- Nie otwieraj baterii

- Chroń akumulator przed wysokimi temperaturami, płomieniami, wodą i wilgocią.

- Jeżeli akumulator jest uszkodzony lub nie jest używany zgodnie z wymaganiami, z akumulatora będzie wydzielać się toksyczna para.

Miejsce pracy musi zapewniać cyrkulację powietrza i musi być oczyszczane

natychmiast, jeśli wystąpi jakikolwiek dyskomfort.

- Uszkodzone akumulatory mogą wyciekać z płynu i zanieczyszczać inne części. Proszę sprawdzić zanieczyszczone części.

- Nieużywane baterie należy trzymać z dala od spinaczy biurowych, twardych monet, kluczy, gwoździ, śrub i innych małych metalowych przedmiotów. Powyższy obiekt może spowodować połączenie styków na akumulatorze i spowodować zwarcie.

- W przypadku nieprawidłowego użytkowania akumulator może wyciekać z cieczy. Unikać kontaktu z płynącymi cieczami. Jeśli przypadkowo go dotkniesz, natychmiast spłucz go wodą. Jeśli powyższy płyn dostanie się do oka, należy go natychmiast leczyć.

5.3 Obsługa

Jak prawidłowo używać baterii

Instrukcje: Przed pierwszym użyciem wiązarki poziom naładowania akumulatora musi być wystarczający, aby zapewnić odpowiednią moc akumulatora.

Uwaga: Nie uruchamiaj i nie zatrzymuj przełącznika, gdy akumulator jest wyczerpany. W

aby wydłużyć żywotność akumulatora należy naładować akumulator do odpowiedniej temperatury

w temperaturze 0-45°C. Latem nie można wkładać akumulatora do samochodu. Jeśli bateria

żywotność znacznie się zmniejsza po naładowaniu, oznacza to, że akumulator jest

uszkodzony i należy wymienić baterię na nową.

5.4 Naprawy i usługi

Czyszczenie: Od czasu do czasu czyść otwory wentylacyjne akumulatora miękką, czystą i suchą szczoteczką.

Postępowanie: Baterie wysyłane przez strony trzecie (np. transportem lotniczym lub zleconą firmą transportową) wymagają specjalnego opakowania i oznakowania.

W razie potrzeby poproś specjalistę ds. materiałów niebezpiecznych o informacje dotyczące wysyłki towarów niebezpiecznych.

Postępowanie ze zużytymi bateriami: Uszkodzone narzędzia do spinania, akumulatory, akcesoria i zużyte materiały opakowaniowe należy poddać recyklingowi w sposób przyjazny dla środowiska.

6. Instrukcja obsługi

6.1 Obsługa narzędzia

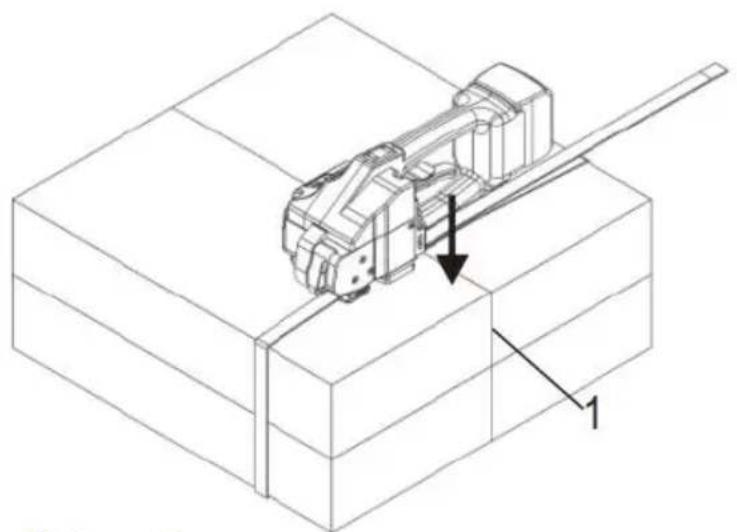

• Załaduj akumulator (6/1) do narzędzia pakującego.

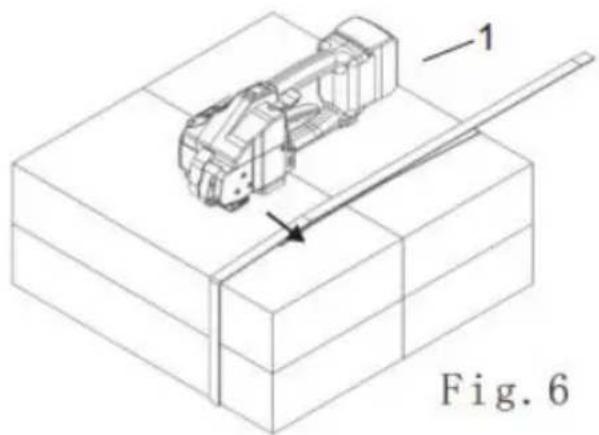

• Owiń pas PP/PET wokół wiązki od góry do dołu, trzymając pasek bandaża tak, aby dolny koniec pasa znajdował się około 20 cm od dłoni (pokazane na rysunku 6).

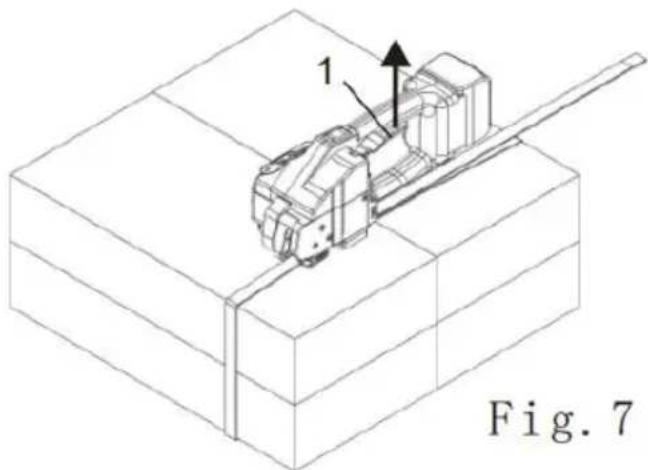

Przytrzymaj narzędzie prawą ręką i pociągnij dźwignię wlotową (7/1) do góry.

Całkowicie włóż pasek do korpusu narzędzia. Jak pokazano, umieść pasek PP lub PET we właściwej pozycji, wiodąca część paska powinna wystawać poza korpus narzędzia o około 5 cm. Zwolnij dźwignię wlotową.

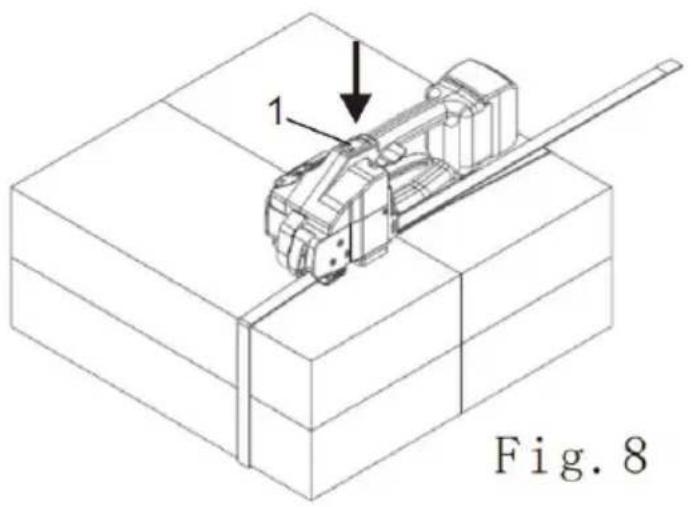

Naciśnij i przytrzymaj przycisk docisku (8/1) przez około 3 sekundy, narzędzie przejdzie w tryb pracy. Naciśnięcie przycisku docisku (8/1) rozpocznie wiązanie aż do osiągnięcia wymaganej lub pożądanej siły dociągnięcia.

Siłę naprężenia paska można regulować na panelu operatora (patrz sekcja 6.3). Jeśli podczas procesu napinania wystąpi nieoczekiwany stan, taki jak błąd ułożenia paska, poślizg itp., dźwignia kontroli wlotu może podciągnąć (7/1), poluzować pasek z napiętym kółkiem.

Naciśnięcie przycisku odcięcia (9/1) rozpoczyna działanie topienia ciernego, a górny pas zostanie automatycznie odcięty po zakończeniu tarcia.

Po osiągnięciu czasu chłodzenia topienia tarciowego narzędzie do spinania emituje sygnał dźwiękowy, a następnie podnosi dźwignię kołyskową.

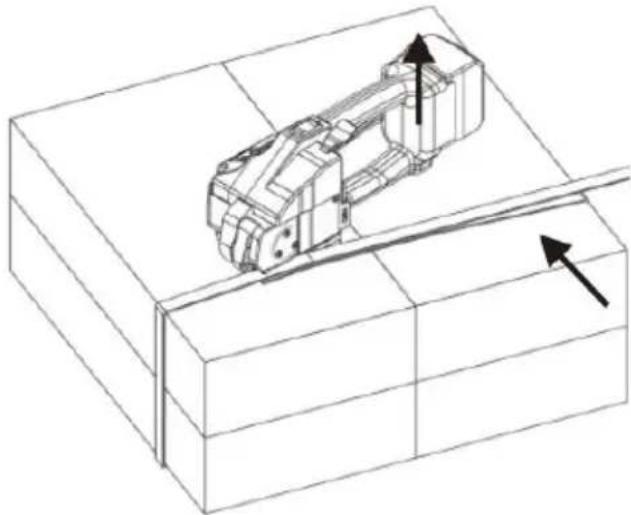

Przesuń narzędzie w prawy tył, aby odłączyć je od paska. Sprawdź także powierzchnię topiącą się paska (patrz rozdział 6.2). Jeśli

narzędzie do spinania używane jest w brudnym środowisku, zaleca się codzienne sprawdzanie go pod kątem zużycia, najlepiej za pomocą pistoletu pneumatycznego do czyszczenia.

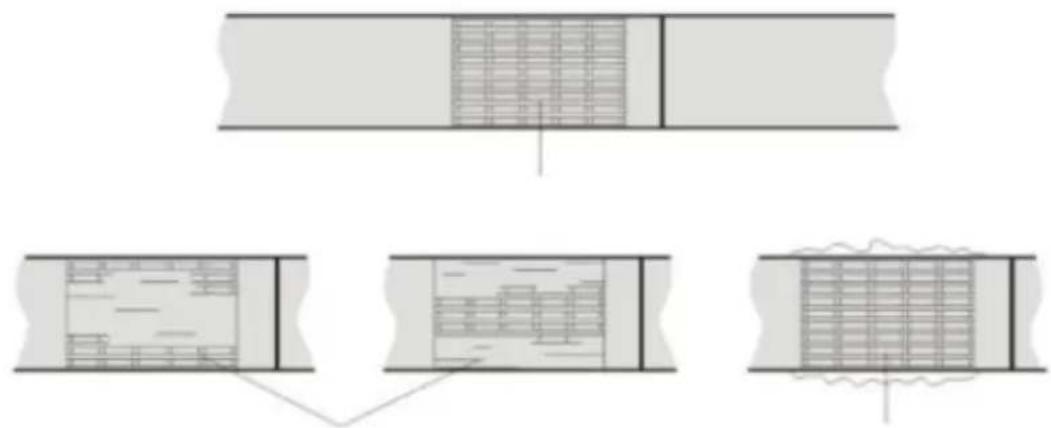

6.2 Kontrola szczelności

- Sprawdź wygląd powierzchni topienia ciernego (patrz Rysunek 12), która powinna być jednolita i płaska. Jeżeli powierzchnia nie jest w dobrym stanie, sprawdź ustawienie czasu topienia tarciowego (patrz 6.3, Rozdział 3).

1. Dobra powierzchnia topienia ciernego (cała powierzchnia jest odpowiednio stopiona, żaden dodatkowy materiał nie jest wyciskany z obu stron paska).
2. Zła powierzchnia topienia ciernego (brak pełnego stopienia ciernego w krótkim czasie).
3. Zła powierzchnia topienia tarcia (materiał jest wyciskany z obu stron paska przez długi czas).

Nieprawidłowe topienie cierne nie wiąże w sposób niezawodny obiektów.

Nie transportuj ani nie przenoś przedmiotów, które nie są prawidłowo powiązane z paskami.

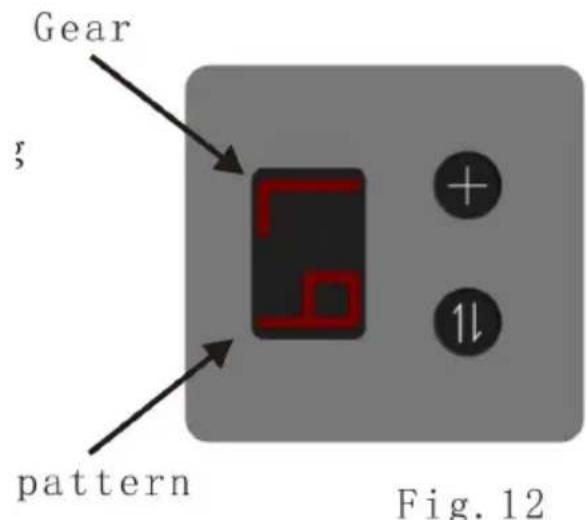

6.3 Sprawdzanie panelu

a) Normalne wskazanie

Po włożeniu akumulatora i włączeniu trybu pracy, wyświetlacz cyfrowy domyślnie pokaże aktualny poziom naładowania akumulatora („7” oznacza pełną moc, „1” oznacza moc minimalną). Naciśnij przycisk przełączający, aby przełączyć wyświetlacz tryb B = moc baterii; C = sprzęt spawalniczy; P = Siła naciągu. Przekładnia

b) Wyświetlić znaczenie każdej sekcji panelu w nietypowych okolicznościach

1. E0: Temperatura maszyny jest zbyt wysoka 2. E1: nadciśnienie w akumulatorze 3. E2: niskie ciśnienie akumulatora (do naładowania) 4. E3: linia silnika nie jest podłączona 5. E4: przetężenie silnika 6. E5: wysoka temperatura akumulatora 7. E6: niska temperatura akumulatora 8. E7: Kontrola uruchomienia nie powiodła się

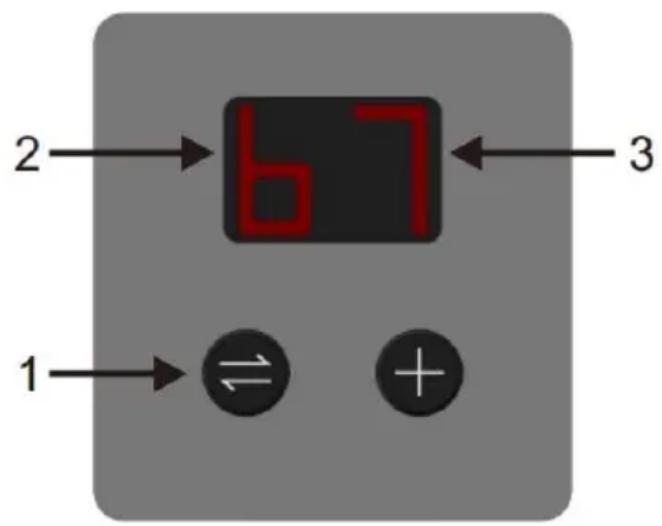

6.3.1 Sprawdź moc baterii

Sprawdź, czy prawa strona panelu wyświetlacza CNC nie działa, lub naciśnij przycisk przełączania. Gdy litera (13/2) jest włączona po lewej stronie panelu wyświetlacza cyfrowego i jest pokazane jako B, prawa liczba (13/3) oznacza aktualny poziom naładowania akumulatora.

1 = Brak zasilania (należy natychmiast naładować);

2-4 = Mniejsza moc (akumulator);

5-7 = Pełna moc (nie wymaga ładowania).

Rys. 13

6.3.2 Ustawić siłę naciągu uszczelnienia

- Naciskaj przycisk przełączania (14/1), aż litera (14/2) po lewej stronie panelu cyfrowego pokaże P;

- Naciskaj przycisk zwiększania przełożenia (14/4), aż liczba po prawej stronie panelu cyfrowego (14/3) wskaże żądaną siłę naciągu.

1 = Minimalna siła naciągu opakowania (ok. 600N) 7 = Maksymalna siła naciągu opakowania (ok. 4000N)

Rys. 14

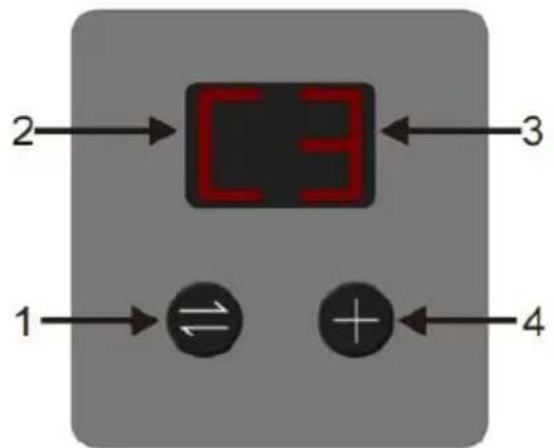

6.3.3 Ustawianie czasu zgrzewania

• Naciskaj przycisk przełączania (15/1), aż litera (15/2) po lewej stronie panelu cyfrowego pokaże C. - Naciśnij przycisk zwiększania biegu (14/4), aż liczba po prawej stronie panelu cyfrowego (14/3) pokaże żądany czas zgrzewania 1 = Minimalny czas zgrzewania 7 = Maksymalny czas zgrzewania

Uwaga: czas zgrzewania będzie miał wpływ na przecięcie paska, jeśli efekt zgrzewania nie jest dobry, należy wydłużyć czas zgrzewania.

Rys. 15

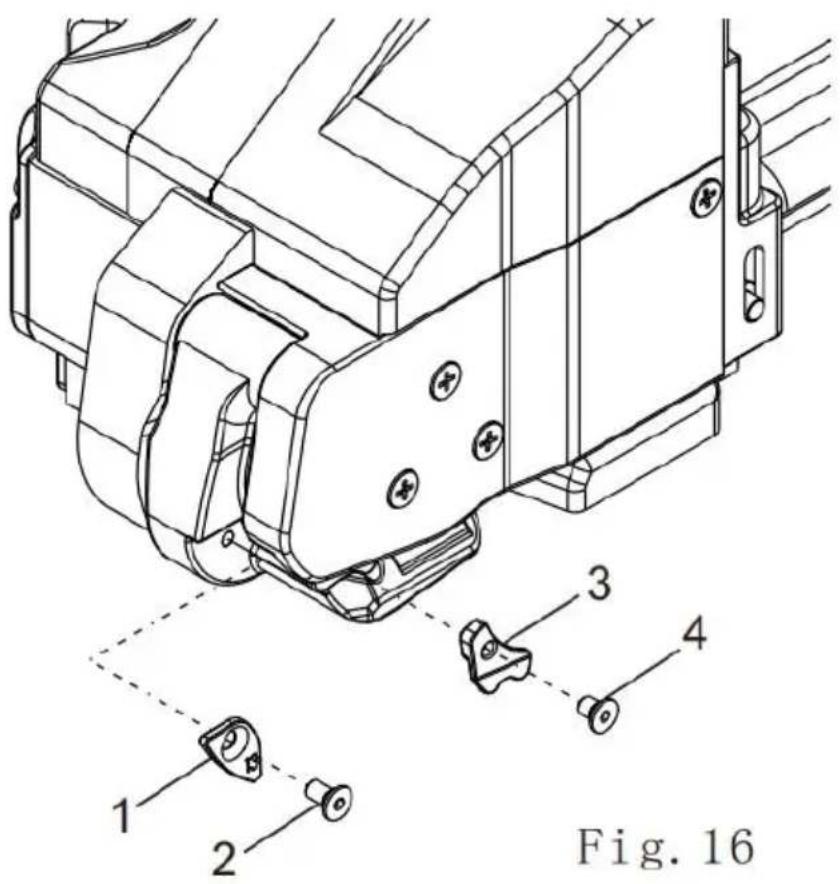

Ustawienie szerokości paska 6.4

To narzędzie może pracować z dwoma paskami o różnej szerokości: 16 mm (5/8)"/19 mm (3/4)"

a) Zmień szerokość paska z 16 mm na 19 mm

• Proszę wyłączyć akumulator z urządzenia.
• Proszę odkręcić śrubę (16/2) i zdjąć zapadkę blokującą 16 mm (16/1).
• Pociągnij dźwignię kontroli wlotu, odkręć śrubę (16/4) i zdejmij prowadnicę paska 16 mm (16/3).

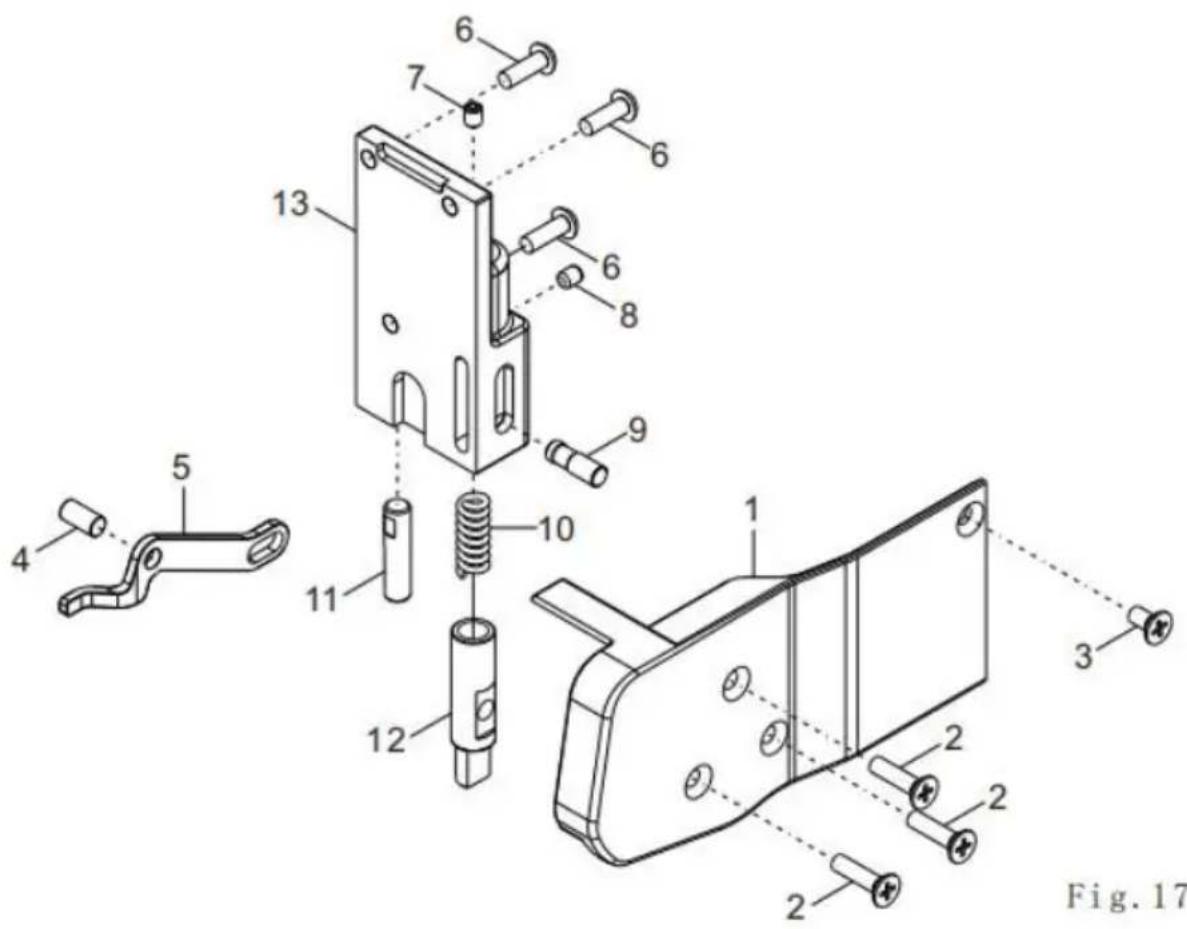

• Zdejmij śruby (17/2) i (17/3), a następnie podnieś zespół zgrzewania pokrywy (17/1). Zdejmij okrągły sworzeń (17/4), następnie wykręć śrubę (17/6) i zdejmij pokrywę ograniczającą (17/13).
• Zwolnij śrubę (17/7), wyciągnij wewnętrzny pręt ograniczający (17/11), obróć go o 180° i ponownie zamontuj na bocznej pokrywie (17/13), dokręcając śrubę blokującą (17/7). Wyciągnij sworzeń cylindra (17/9) i drążek napędowy (17/5), następnie odkręć śrubę (17/8), wyciągnij drążek napędowy (17/5) i zewnętrzny drążek ograniczający (17/12), obróć zewnętrzną listwę ograniczającą (17/12) o 180° i zamontuj ponownie pokrywę boczną (17/13), dokręcając śrubę blokującą (17/8).

b) Zmień szerokość paska z 15-16 mm na 12-13 mm, patrz krok „a”. Zamontuj zapadkę blokującą 13 mm (16/1) i śrubę (16/2) i dokręć. Zamontuj prowadnicę paska 13 mm (16/3) i śrubę (16/4). Obróć wewnętrzny drążek ograniczający (17/11) i zewnętrzny drążek ograniczający (17/12).

7. Konserwacja i naprawy zapobiegawcze

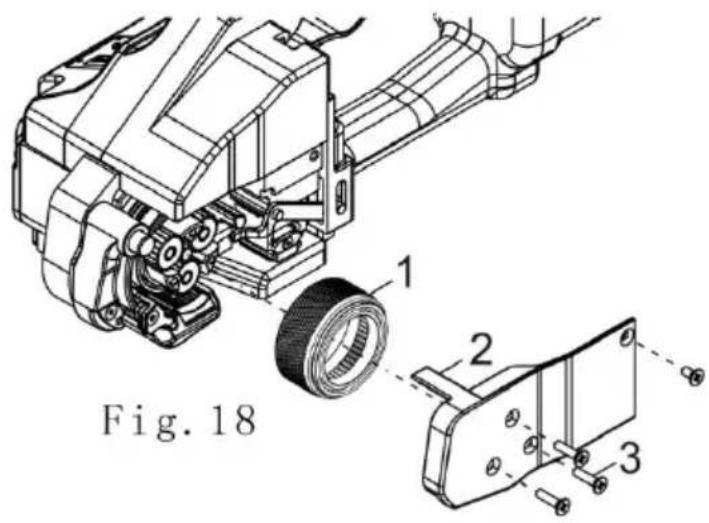

7.1 Czyszczenie i wymiana koła napinającego

Demontaż

• Proszę wyjąć baterię.
• Wkręć śrubę z łbem walcowym (18/3) i wyjmij osłonę boczną (18/2).
• Ostrożnie zdejmij koło napinające (18/1).
• Oczyść koło napinające sprężonym powietrzem (załóż okulary ochronne).
• Jeżeli w zębach koła napinającego osadziła się duża ilość brudu, należy dokładnie oczyścić je ostrymi narzędziami.
• Sprawdź ostrość zębów na kole napinającym, a jeśli niektóre zęby są zeszlifowane, wymień je w odpowiednim czasie.

Notatka:

Aby zapobiec uszkodzeniu zębów, nie czyść ciasnych kółek podczas pracy maszyny.

Gromadzić się

-Zamontuj zdemontowaną część w odwrotnej kolejności.

-Dokręć śrubę zlewu za pomocą łączników gwintowanych (18/3).

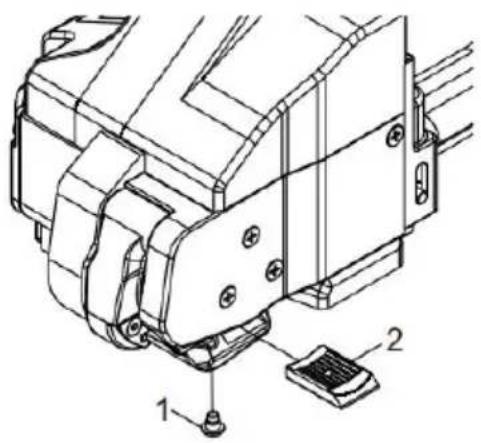

7.2 Czyszczenie i wymiana płytki zęba

- Proszę wyjąć baterię.

- Po zdjęciu zapadniętej płytki zębatej (19/2) wyjąć

śrubę z łbem walcowym (19/1).

- Wyczyść koło napinające sprężonym powietrzem (załóż je).

okulary ochronne) Jeżeli w zębach na płytce zęba osadziła się duża ilość brudu, należy je dokładnie wyczyścić ostrymi narzędziami.

- Jeśli niektóre zęby są zeszlifowane, należy je wymienić na czas.

zdemontowaną część w odwrotnej kolejności.

zdemontowaną część w odwrotnej kolejności

- Dokręcić śrubę zlewu za pomocą gwintowanego mocowania

Wymiana noża tnącego

Demontaż

- Weź śrubę z łbem wpuszczonym (20/1) i zdejmij pokrywę boczną (20/2). - Wyjmij sworzeń cylindra (20/3) i wykręć śrubę z łbem okrągłym (20/4). Zdejmij zespół ograniczający (20/5). - Wykręć śrubę z łbem okrągłym (20/9) i wyjmij frez (20/6) z tuleją kołnierzową (20/8), a następnie wymień na nowy nóż.

Uwaga:

Sprężyna tnąca zamontowana na nożu (20/6) łatwo się odbija po usunięciu.

Montaż

• Zamontuj zdemontowaną część w odwrotnej kolejności.
• Przed montażem noża należy sprawdzić, czy sprężyna dociskowa jest założona, czy nie.
• Dokręcić śrubę zlewozmywakową za pomocą gwintowanych elementów mocujących (20/1), (20/4), (20.09).

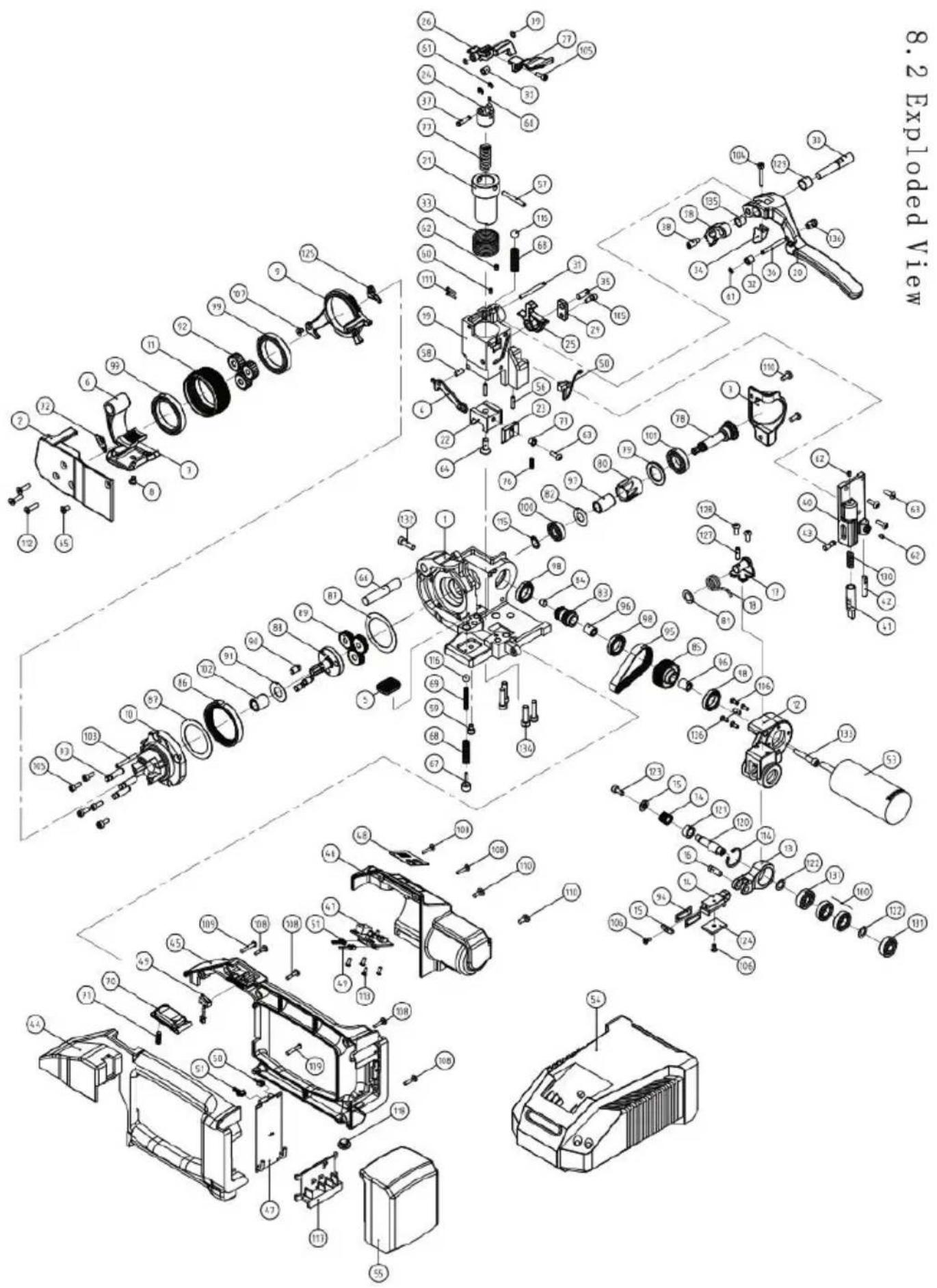

8. Zalecane części zamienne

S/NO.:	PARTS NAME	SPEC.	MATCHING
1	Base plate		1
2	Side cover		1
3	Gear sheaths		1
4	Drive bar		1
5	Bottom Die		1
6	Tension holder		1
7	Tension plate tooth		1
8	Plate tooth screw		1
9	Cam ring		1
10	Cam ring holder		1
11	Tension wheel		1
12	Welding shoe		1
13	Welding Rod		1
14	Plate tooth holder		1
15	Steel ball covers		1
16	Shaft	6X17	1
17	Tension spring bolt		1
18	Tension spring		1
19	Rack		1
20	Rocker lever		1
21	Guide piston		1
22	Connecting rod holder		1
23	Cutter knife		1
24	Guide piston sleeve		1
25	Handle holder fastener		1
26	Welding handle holder		1
27	Welding button-set		1
28	Toothed segment		1
29	Backing plate		1
30	Step pin		1
31	Cylinder pin	4X39	1
32	Piston roller		2
33	Piston spring		1
34	Limited block		1
35	Step pin		1
36	Shaft	4X35	1
37	Shaft	4X19	1
38	Threaded		1
39	Spacer disk		2
40	Limit cover plate		1
41	the outer limited rod		1
42	the inner limited rod		1
43	Cylinder pin	5X15	1
44	Housing part left		1
45	Housing part right		1
46	Motor cover		1
47	Printed circuit board		1
48	Visualization film		1
49	Tightening switch		1
50	Welding button		1
51	Data cable		1
53	Motor		1
54	Battery charger		1
55	Battery		1
56	Cylinder pin	3X15	2
57	Cylinder pin	4X33.5	1
58	Cylinder pin	5X10	1
59	Screw	M4X6	1
60	Set screw	M3X5	2
61	Spacer disk	3	3
62	Set screw	M4X5	3
63	Screw	M4X12	4
64	Screw	M6X16	1
65	Screw	M4X8	1
66	Cylinder pin	10X55	1
67	Threaded bolt		1
102	Bearing	HK1015	1
103	Cylinder pin	4X20	1
104	Screw	M4X25	1
105	Screw	M4X10	7
106	Screw	M3X8	6
107	Screw	M4X6	1
108	Self-tapping screw	ST3X16	6
109	Self-tapping screw	ST3.5X20	2
110	Screw	M4X10	4
112	Screw	M4X16	3
113	Self-tapping screw	ST2.9X8	4
114	Elastic retaining ring	22	1
115	Elastic retaining ring	10	1
116	Steel ball	8	2
117	Battery sockets		1
118	Bottom mat		1
120	Eccentric shaft		1
121	Sleeve		1
122	Spacer disk		2
123	Screw	M4X10	1
124	Tooth plate top		1
125	Strap guide		1
126	Cylinder pin	4X10	1
127	Flexible pin	4X14	1
128	Screw	M4X10	2
129	Sleeve	1010	1
130	Tension spring		1
131	Bearing	608	2
132	Screw	M5X16	1
133	Screw	M5X30	1
134	Screw	M6X20	4
135	Sleeve	808	1
136	spring roller		1

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Omsnoeringsmachine

MODEL: DS-19
