BEDIENUNGSANLEITUNG DS-19 Vevor
Technischer Support und E-Garantie-Zertifikat
Vielen Dank, dass Sie sich für diese Umreifungsmaschine entschieden haben.
Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Diese Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.
Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.
ANWEISUNGEN
Dieses Handbuch soll den Kunden dabei helfen, das Werkzeug richtig einzusetzen und die Vorgehensweise zu vereinfachen.
Die Bedienungsanleitung enthält wichtige Informationen darüber, wie das Werkzeug sicher und richtig zu verwenden ist.
Die strikte Einhaltung der Betriebshinweise hilft, Gefahren zu vermeiden, Reparaturen und Unterbrechungen zu reduzieren und erhöht die Zuverlässigkeit und Lebensdauer.
Bitte befolgen Sie diese Anweisungen, wenn Sie mit dem Werkzeug arbeiten. Bediener müssen die Anweisungen sorgfältig und streng lesen, einschließlich Betrieb, Austausch von Verbrauchsmaterialien, Fehlerbehebung und Reparatur.
Bitte befolgen Sie diese Anweisung, wenn Sie mit dem Werkzeug arbeiten. Der Bediener muss sorgfältig und streng lesen: einschließlich Bedienung, Austausch von Verbrauchsmaterialien, Fehlerbehebung und Reparatur.
WARNUNG! Dieses Zeichen weist auf das Risiko hin, dass Schäden am Objekt selbst entstehen können.
Wo dieses Zeichen verwendet wird, zeigt es an, dass das Nichtbefolgen der Anleitungen dazu führen kann, dass der Vorgang fehlschlägt.
Wo diese Flagge verwendet wird, zeigt an, dass das Nichtbefolgen der Anleitungen zu Versagen führen kann.
kann dazu führen, dass der Vorgang fehlschlägt.
Zusätzliche Bedienungsanleitungen beinhalten den sicheren und korrekten Gebrauch des Werkzeugs sowie die Einhaltung der Sicherheitsstandards und technischen Standards des aktuellen Ortes.
Umweltschutzanweisung
Alle Materialien in diesem Werkzeug enthalten keine chemischen Substanzen,
die für die menschliche Gesundheit schädlich sein können.
Alle Teile müssen gemäß den einschlägigen Vorschriften behandelt werden.
Elektronische Komponenten müssen zerlegt und in elektronische und mechanische Teile verarbeitet werden.
Erklärung zur Batteriebehandlung:
- Öffnen Sie den Akku nicht.
- Es ist strengstens verboten, Batterien in gewöhnliche Behälter, Feuer oder Wasser zu werfen. Behandeln Sie gebrauchte oder Altbatterien werden einem vollständigen Recyclingprozess unterzogen.
2. Sicherheitshinweise
Wichtiger Hinweis
Bitte lesen Sie diese Anleitung sorgfältig. Vorbeugende Wartung und eine Reparatur muss durchgeführt durch geschultes Personal.
Ein Gerät zum Schutz von Augen u muss beim Betrieb getragen werden Werkzeug
Stromschutz
Der Akku muss entfernt werden vor Wartung und Reparatur.
Das Band könnte reißen! Halten Sie Ihre Hände beim Durchtrennen des Riemens sicher und bewahren Sie den Gurt an einem sicheren Ort auf.
Das Band könnte reißen! Stehen Sie nicht parallel zum Riemen, wenn der Gurt fest angezogen ist, um zu verhindern, dass das Band plötzlich reißt.
Warnung
Das Band könnte reißen! Halten Sie Ihre Hände beim Durchtrennen des Riemens sicher und bewahren Sie den Gurt an einem sicheren Ort auf.
Risiko am Rande:
Bitte legen Sie nicht die Finger in das Laufspannrad.
Verwenden Sie zur Reinigung kein Wasser.
Es müssen die Originalteile des Herstellers
verwendet werden!
Wenn aufgrund von Problemen nicht die Originalteile verwendet werden, übernimmt das Unternehmen keine Verantwortung und Verpflichtung.
Designziele
-Dieses Werkzeug eignet sich zum Verpacken von großen Gütern, Paletten usw. -Dieses Werkzeug berücksichtigt streng die Sicherheit der Verwendung im Entwurfs- und Herstellungsprozess. -Dieses Werkzeug wurde speziell für PP- und PET-Bänder entwickelt.
Sichere Hinweise zum sicheren Umgang mit Akkus und Ladegeräten
Bitte überprüfen Sie Stecker und Kabel vor der Verwendung. Bei Beschädigung müssen sie von qualifiziertem Personal ausgetauscht werden. Laden Sie
keine anderen Batterietypen auf und verwenden Sie nur Originalzubehör. Bitte halten Sie das Ladegerät sauber und halten Sie den Ladeschacht frei von Fremdkörpern und schützen Sie ihn vor Schmutz. Bitte legen Sie das Ladegerät an einen trockenen Ort, um Feuchtigkeit zu vermeiden. Öffnen Sie die Batterie nicht und vermeiden Sie Quetschungen. Und werfen Sie die Batterie nicht ins Feuer, um Explosionen zu vermeiden. Vermeiden Sie nach der Entnahme der Batterie aus dem Ladegerät den Kontakt mit Metallgegenständen, um Kurzschlüsse zu vermeiden. Halten Sie die Batterie trocken und vermeiden Sie Korrosion durch Dekontamination mit Flüssigkeiten. Es ist strengstens verboten, die Batterie in einer Umgebung mit über 50 °C oder unter 10 °C zu lagern. Beschädigte Batterien sollten nicht länger verwendet werden.
MODELL UND PARAMETER
5. Technische Daten
Zugkraft: 800N-5000N
Versiegelung: Reibschweißen
Spannung des Batterieladegeräts: AC100–240 V, 50/60 Hz
Batterieparameter: 18 V/4,0 Ah Li-Ion
Verpackungsmaterial: PP/PET
Armbandbreite: 10–19 mm.
Armbandstärke: 0,5–1,2 mm
MONTAGE
4. Teilebeschreibung

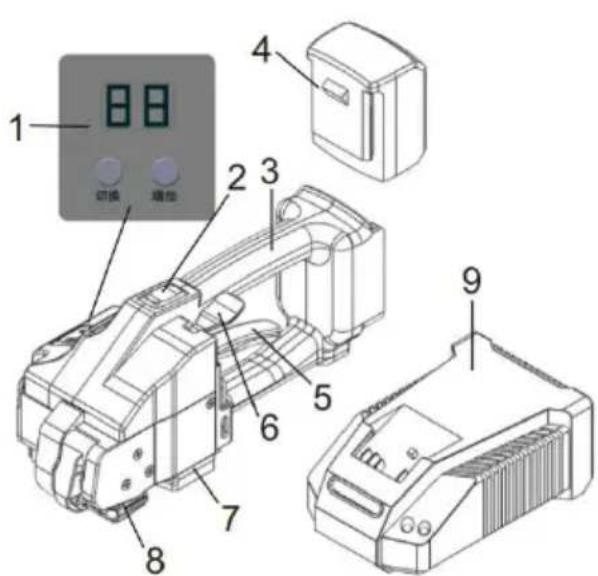

4.1 Bauname
1 Anschlussfeld 2 Anzugsschalter 3 Griff
4 Batterie 5 Kipphebel 6 Schweißtaste 7 Schweißteil und Cuttermesser 8 Spannrad 9 Batterieladegerät

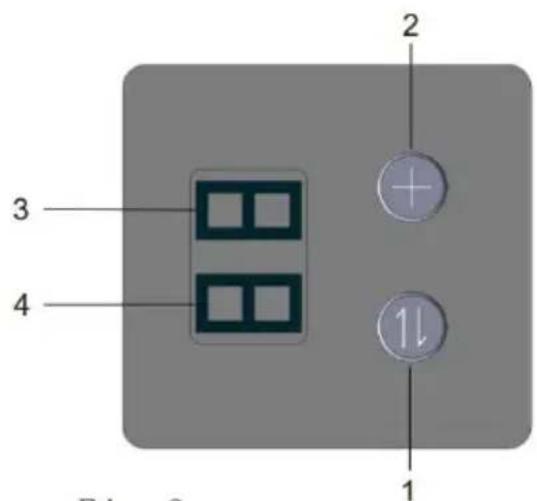

4.2 Anschlussfeld
1 Switcher-Modus-Taste 2 Taste zum Erhöhen des Gangs 3 Ganganzeige 4 Modus-Anzeige Für detaillierte Informationen beachten Sie bitte Abschnitt 6.3
Fig. 2

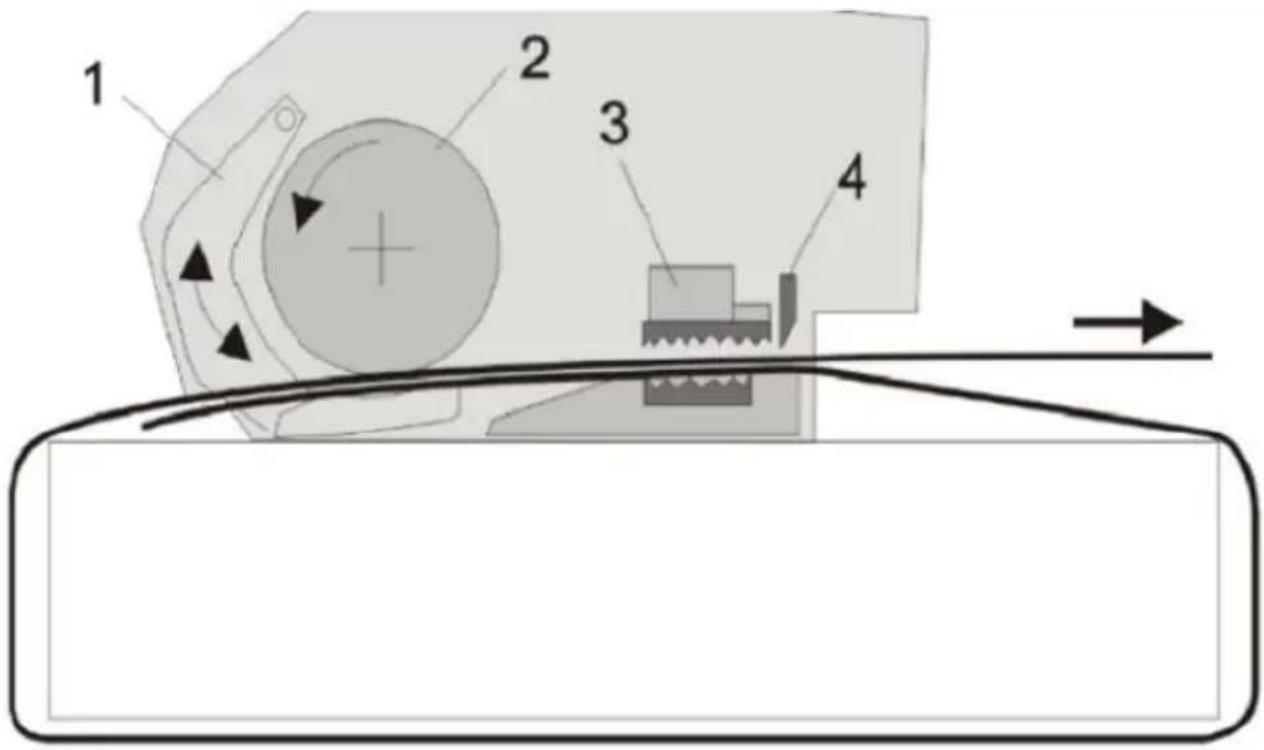

4.3 Betriebsfunktion
- Spannen des Bandes durch die Flanken an der Wippe (1)
- Das Spannrad (2) dreht sich zum Spannen gegen den Uhrzeigersinn
- Obere Zahnplatte (3) schmilzt das Band durch Reibung
- Cuttermesser (4) Obergurt abschneiden
Fig. 3
5. Initialisierungsvorgang
5.1 Batterieladegerät
Die Stromversorgung des Ladegeräts muss den Spezifikationen des linken Bildes entsprechen
Das Ladegerät ist nur für den Batteriespannungsbereich von 10,8 V bis 1 V verfügbar.
5.2 Sicherheitshinweise
5.2 Sicherheitshinweise
- Öffnen Sie den Akku nicht
-Schützen Sie die Batterie vor hohen Temperaturen, Flammen, Wasser und Feuchtigkeit.
-Wenn die Batterie beschädigt ist oder nicht bestimmungsgemäß verwendet wird, treten aus der Batterie giftige Dämpfe aus.
Der Arbeitsplatz muss eine Luftzirkulation gewährleisten und muss behandelt werden.
Bei Beschwerden sofort melden.
- Bei beschädigten Batterien kann Flüssigkeit austreten und andere Teile verunreinigen. Bitte überprüfen Sie verunreinigte Teile.
- Unbenutzte Batterien müssen von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen ferngehalten werden. Die oben genannten Gegenstände können die Kontakte der Batterie beschädigen und einen Kurzschluss verursachen.
- Bei unsachgemäßer Verwendung kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie den Kontakt mit solchen fließenden Flüssigkeiten. Wenn Sie sie versehentlich berühren, spülen Sie sie sofort mit Wasser aus. Wenn die oben genannte Flüssigkeit ins Auge gelangt, muss sie sofort behandelt werden.
5.3 Bedienung
So verwenden Sie den Akku richtig
Anleitung: Vor dem ersten Gebrauch des Umreifungsgerätes muss die Akkuleistung ausreichend sein, um die Leistung der Batterie sicherzustellen.
Hinweis: Starten und stoppen Sie den Schalter nicht, wenn die Batterie leer ist.
Um die Lebensdauer der Batterie zu verlängern, sollte die Batterietemperatur aufgeladen werden
bei 0-45°C. Im Sommer kann man die Batterie nicht ins Auto legen. Wer die Batterie
Die Lebensdauer wird nach dem Aufladen erheblich verkürzt, was bedeutet, dass der Akku beschädigt ist
beschädigt und eine neue Batterie muss ersetzt werden.
5.4 Reparaturen und Serviceleistungen
Reinigung: Reinigen Sie die Lüftungsschlitze des Akkus von Zeit zu Zeit mit einer weichen, sauberen und trockenen Bürste.
Handhabung: Der Versand von Batterien durch Dritte (z. B. per Lufttransport oder beauftragtes Transportunternehmen) erfordert eine besondere Verpackung und Kennzeichnung.
Fragen Sie bei Bedarf einen Gefahrstoffspezialisten nach Informationen zum Versand gefährlicher Güter.
Behandlung von Altbatterien: Beschädigte Umreifungsgeräte, Akkus, Zubehör und ausrangierte Verpackungsmaterialien müssen einer umweltgerechten Wiederverwertung zugeführt werden.
6. Bedienungsanleitung

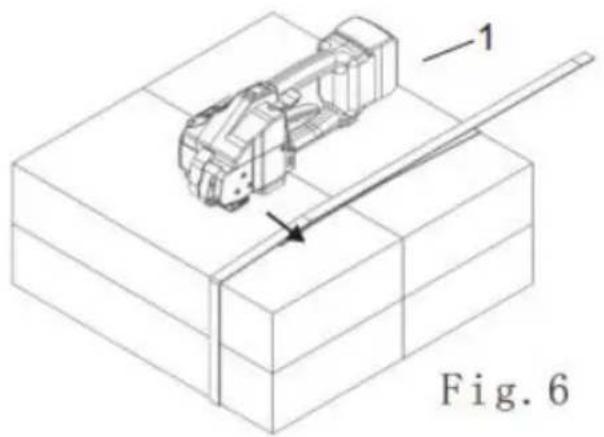

6.1 Betreiben Sie das Werkzeug
- Legen Sie den Akku (6/1) in das Packtool ein.
- Wickeln Sie das PP/PET-Band von oben nach unten um das Bündel und halten Sie dabei den Bindegurt so, dass das untere Ende des Bindegurtes ca. 20 cm von der Hand entfernt ist. (siehe Abbildung 6)

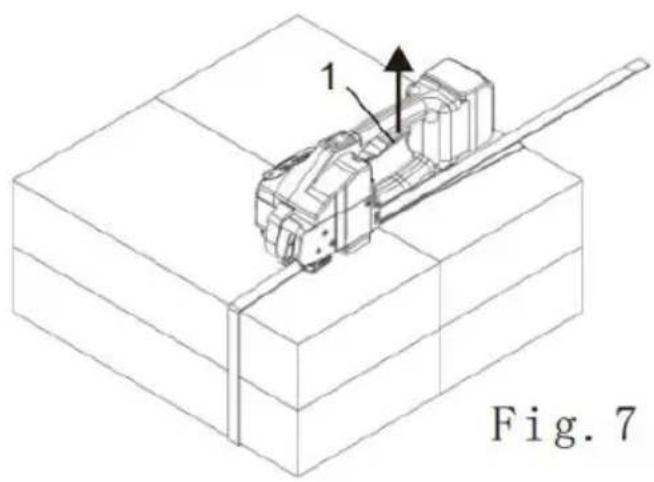

- Werkzeug mit der rechten Hand festhalten und den Einlasshebel (7/1) nach oben ziehen.
- Stecken Sie den Riemen vollständig in den Werkzeugkörper. Platzieren Sie den PP- oder PET-Riemen wie gezeigt in der richtigen Position. Der vordere Teil des Riemens sollte den Werkzeugkörper um ca. 5 cm überragen.
- Den Einlasshebel loslassen.

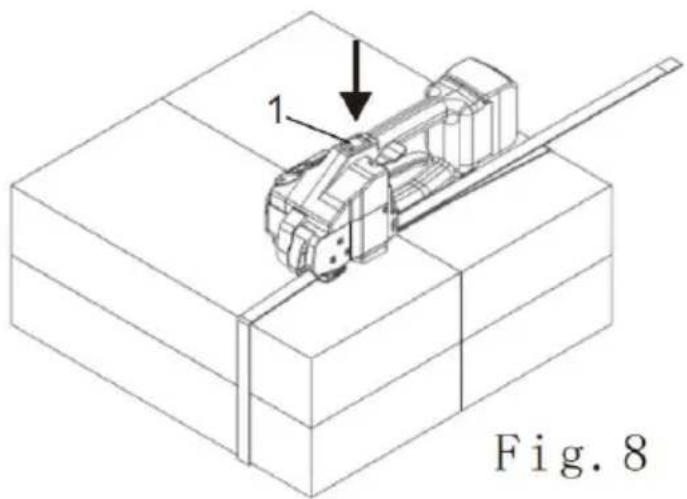

- Durch Drücken und Halten der Feststelltaste (8/1) für ca. 3 Sekunden wird das Werkzeug in den Betriebsmodus versetzt. Durch Drücken der
Feststelltaste (8/1) wird mit dem Festbinden begonnen, bis die erforderliche oder gewünschte Feststellkraft erreicht ist.
- Die Bandspannkraft kann am Bedienfeld eingestellt werden (siehe 6.3, Abschnitt 2). Sollte während des Spannvorgangs ein unerwarteter Zustand auftreten, wie etwa ein Platzierungsfehler des Bandes, ein Verrutschen usw., kann der Einlasssteuerhebel nach oben gezogen werden (7/1) und das Band mit dem Spannrad gelockert werden.

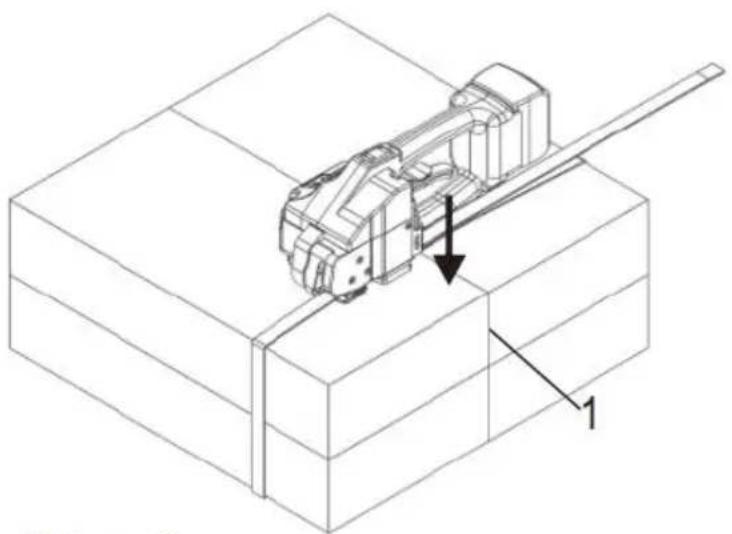

- Durch Drücken der Abschalttaste (9/1) wird der Reibschmelzvorgang gestartet und das obere Band wird nach Beendigung der Reibung automatisch abgeschnitten.
- Nachdem die Abkühlzeit durch Reibungsschmelzen erreicht ist, gibt das Umreifungsgerät ein Flüstersignal aus. Ziehen Sie anschließend den Kipphebel nach oben.

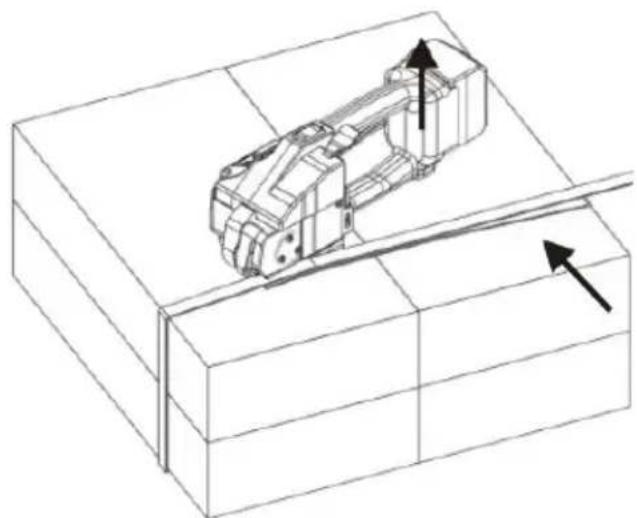

Schwenken Sie das Werkzeug nach rechts hinten, sodass es sich vom Riemen löst. Und überprüfen Sie die
Reibungsschmelzoberfläche am Band (siehe Abschnitt 6.2). Wenn das Umreifungsgerät in einer schmutzigen Umgebung verwendet wird, wird empfohlen, es täglich auf Verschleiß zu überprüfen, vorzugsweise mit einer Druckluftpistole zur Reinigung.
6.2 Dichtigkeitsprüfung
Überprüfen Sie das Aussehen der Reibschmelzfläche (siehe Abbildung 12), die gleichmäßig und flach sein sollte. Wenn die
Oberfläche nicht in Ordnung ist, überprüfen Sie die Einstellung der Reibungsschmelzzeit (siehe 6.3. Abschnitt 3).
- Gute Reibungsschmelzoberfläche (die gesamte Oberfläche wird ordnungsgemäß zusammengeschmolzen, es wird kein zusätzliches Material aus beiden Seiten des Riemens herausgedrückt).
- Schlechte Reibungsschmelzoberfläche (keine vollständige Reibungsfusion in kurzer Zeit).
lange Zeit aus beiden Seiten des Riemens herausgedrückt). Durch falsches Reibschmelzen werden Gegenstände nicht zuverlässig gebündelt.
Transportieren oder tragen Sie keine Gegenstände, bei denen die Gurte nicht ordnungsgemäß gebündelt sind.
6.3 Panel-Überprüfung

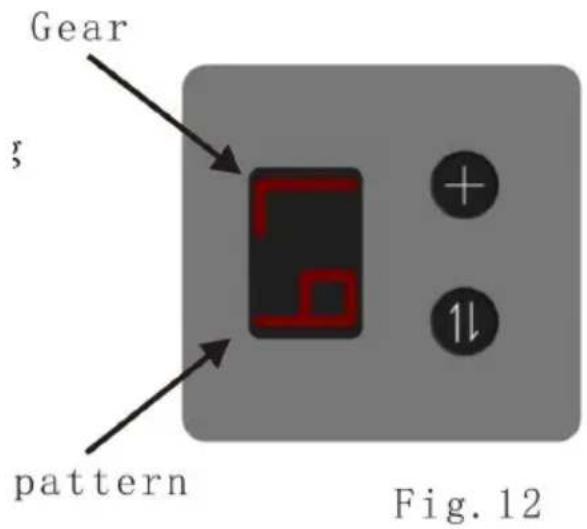

a) Normale Anzeige
Nach dem Einlegen der Batterie und dem Einschalten des Betriebsmodus zeigt das digitale Anzeigefeld standardmäßig die aktuelle Batterieleistung an („7“ bedeutet die volle Leistung, „1“ bedeutet die minimale Leistung).
Drücken Sie die Umschalttaste, um die Anzeige umzuschalten. Modus B = Batterieleistung; C = Schweißausrüstung; P = Spannungskraft Getriebe.
b) Zeigen Sie die Bedeutung jedes Abschnitts des Panels unter ungewöhnlichen Umständen an.
1. E0: Die Maschinentemperatur ist zu hoch. 2. E1: Batterieüberdruck. 3. E2: Batteriedruck niedrig (muss aufgeladen werden). 4. E3: Motorleitung ist nicht angeschlossen. 5. E4: Motorüberstrom. 6. E5: Hohe Batterietemperatur. 7. E6: Niedrige Batterietemperatur. 8. E7: Startprüfung fehlgeschlagen.

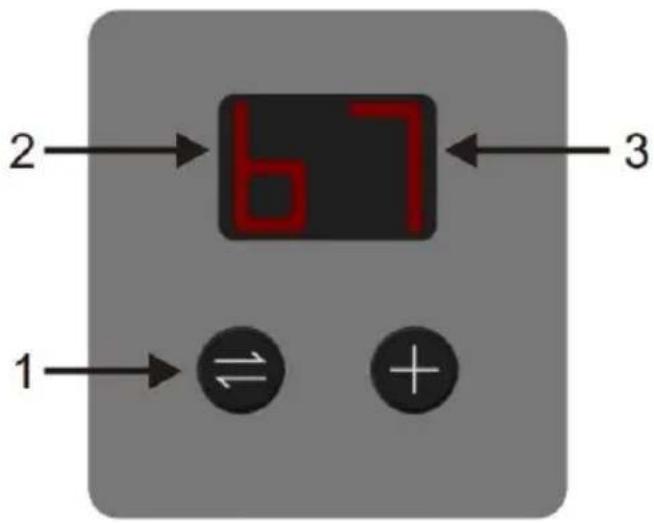

6.3.1 Prüfen der Batterieleistung
Bitte überprüfen Sie die rechte Seite des Panels CNC-Display in einem nicht betriebsbereiten Zustand oder drücken Sie die Umschalttaste. Wenn der Buchstabe (13/2) auf der linken Seite des digitalen Anzeigefelds als B angezeigt wird, bedeutet die rechte Zahl (13/3) die aktuelle Batterieleistung.
1 = Akku leer (muss sofort aufgeladen werden);
2-4 = Weniger Leistung (wiederaufladbar);
5-7 = volle Leistung (kein Aufladen erforderlich).
Fig. 13
6.3.2 Packspannkraft einstellen
- Drücken Sie die Umschalttaste (14/1), bis der Buchstabe (14/2) links auf der Zifferntafel „P“ anzeigt. Drücken Sie die Taste zur Erhöhung der Gangstufe (14/4), bis die Zahl auf der rechten Seite der Ziffernanzeige (14/3) die gewünschte Spannkraft anzeigt. 1 = Mindestpackspannkraft (ca. 600 N), 7 = Maximale Packzugkraft (ca. 4000 N).
Fig. 14

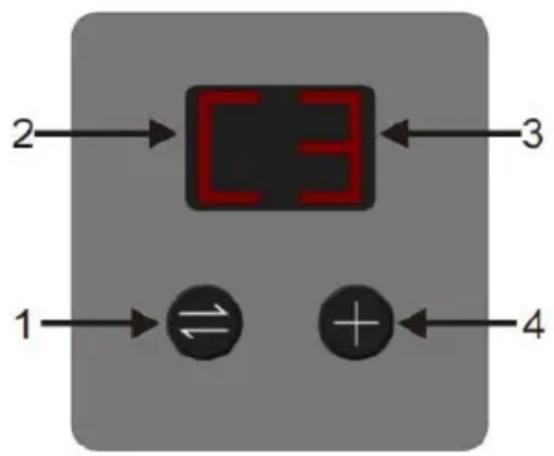

6.3.3 Schweißzeit einstellen
Drücken Sie die Umschalttaste (15/1), bis der Buchstabe (15/2) links auf der Ziffernanzeige C anzeigt.
- Drücken Sie die Taste zum Erhöhen des Gangs (14/4), bis die Zahl auf der rechten Seite der Digitalanzeige (14/3) die gewünschte Schweißzeit anzeigt: 1 = Minimale Schweißzeit, 7 = Maximale Schweißzeit.
Hinweis: Die Schweißzeit wirkt sich auf den Riemenschnitt aus. Wenn der Schweißeffekt nicht gut ist, verlängern Sie bitte die Schweißzeit.
Abb. 15
6,4 Einstellung der Bandbreite
Dieses Werkzeug kann für zwei unterschiedlich breite Bänder verwendet werden: 16 mm (5/8 Zoll) / 19 mm (3/4 Zoll).
a) Ändern der Bandbreite von 16 mm auf 19 mm
- Bitte nehmen Sie den Akku aus der Maschine.

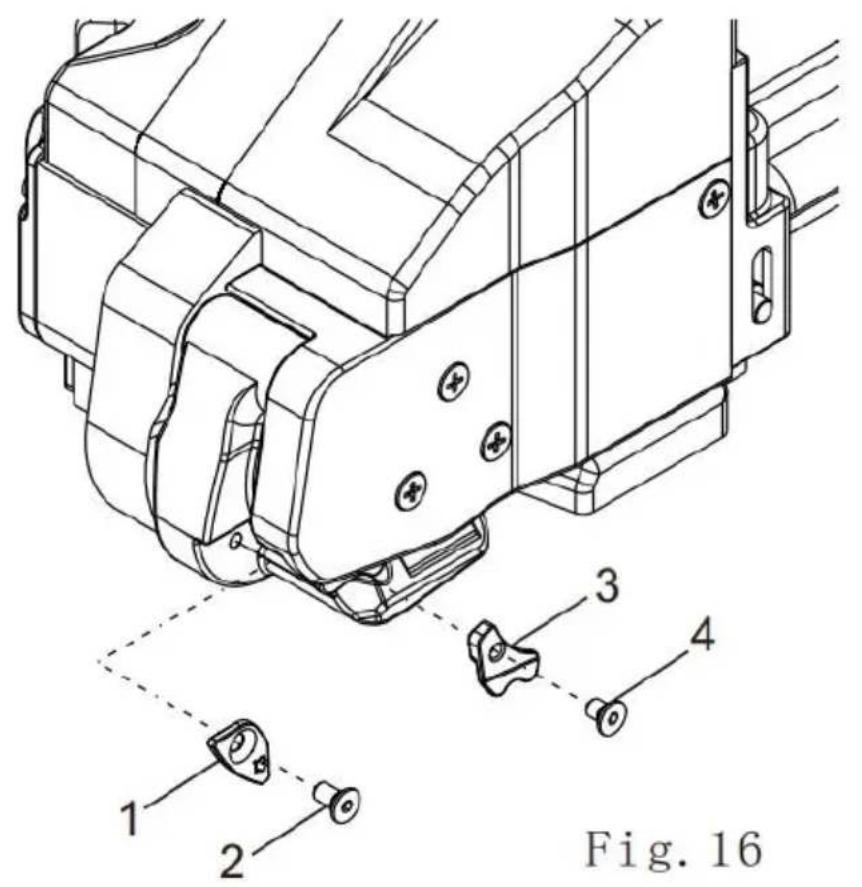

- Bitte lösen Sie die Schraube (16/2) und nehmen Sie dann die Sperrklin 16 mm (16/1) ab.
- Ziehen Sie den Einlasssteuerhebel hoch, lösen Sie die Schraube (16/4) und nehmen Sie die Bandführung 16 mm (16/3) ab.

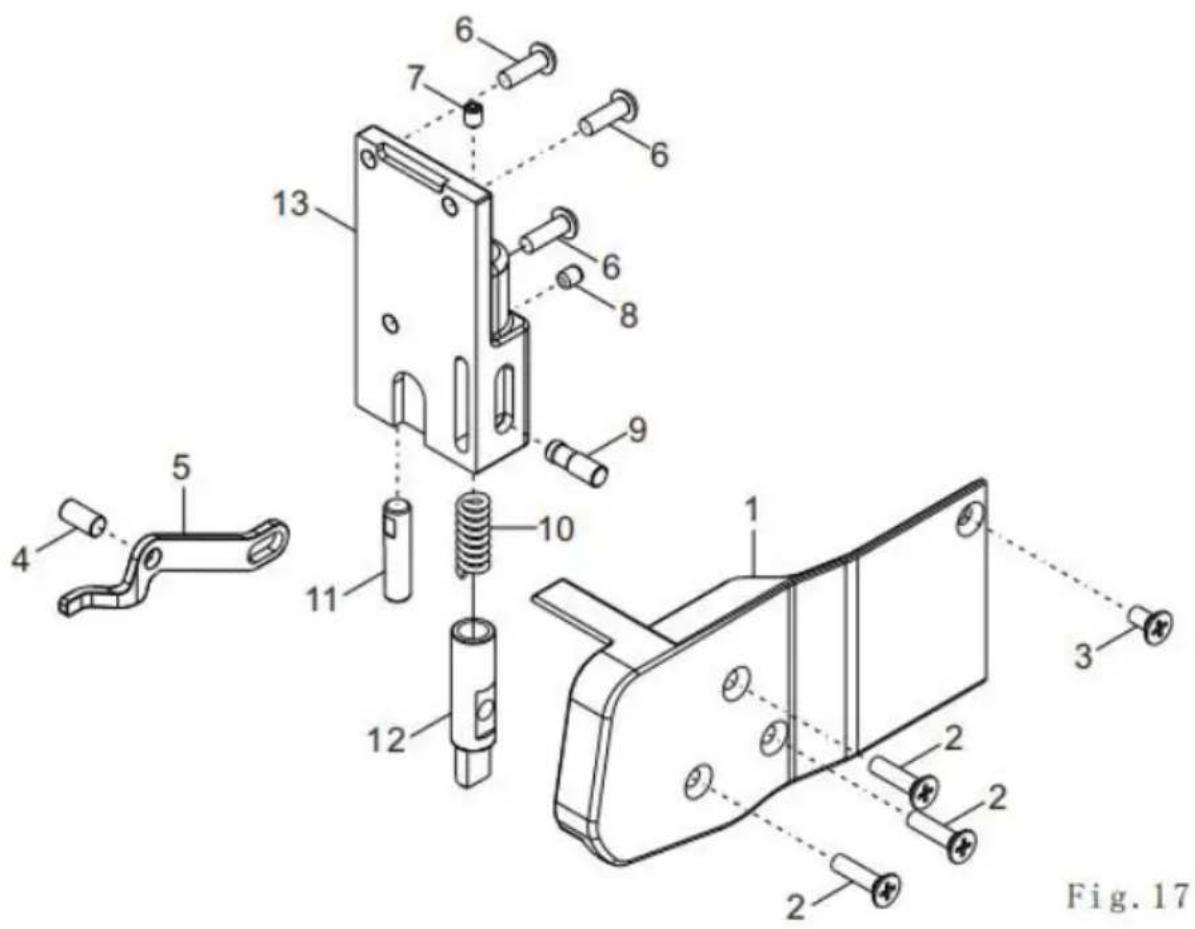

- Entfernen Sie die Schrauben (17/2) und (17/3), dann nehmen Sie die Deckelschweißbaugruppe (17/1) zur Hand.
- Entfernen Sie den Rundstift (17/4), dann entfernen Sie die Schraube (17/6) und nehmen Sie die Begrenzungsabdeckplatte (17/13) ab.
- Lösen Sie die Schraube (17/7), ziehen Sie die innere Begrenzungsstange (17/11) heraus, drehen Sie sie um 180° und bringen Sie sie wieder an der Seitenabdeckung (17/13) an. Ziehen Sie die Feststellschraube (17/7) wieder an.
- Ziehen Sie den Zylinderstift (17/9) und die Antriebsstange (17/5) heraus, dann lösen Sie die Schraube (17/8), ziehen Sie die Antriebsstange (17/5) und die äußere Begrenzungsstange (17/12) heraus.
- Drehen Sie die äußere Begrenzungsstange (17/12) um 180° und montieren Sie den Seitendeckel (17/13) wieder. Ziehen Sie die Sicherungsschraube (17/8) wieder an.
b) Ändern der Riemenbreite von 15–16 mm auf 12–13 mm, siehe Schritt „a“.
- Sperrklinke 13mm (16/1) und Senkschraube (16/2) einbauen und mit Befestigungselement festziehen
- Gewindespanner montiert mit Bandführung 13mm (16/3) und Senkschraube (16/4)
- Drehen der inneren begrenzten Stange (17/11)
- Drehen der äußeren begrenzten Stange (17/12)
7. Vorbeugende Wartung und Reparatur

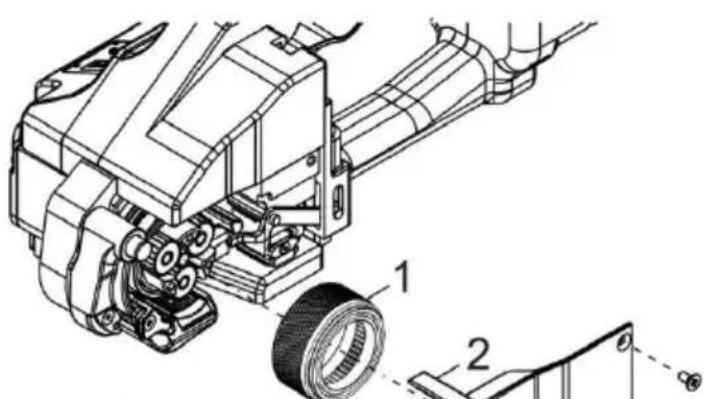

7.1 Reinigen und Ersetzen des Spannrads
Zerlegen
- Bitte entnehmen Sie die Batterie
- Die Kopfschraube (18/3) festschrauben und entfernen die Seitenabdeckung (18/2)
- Das Spannrad (18/1) vorsichtig abziehen
- Spannrad mit Druckluft reinigen (bitte Schutzbrille tragen)
- Wenn sich viel Schmutz in den Zähnen festgesetzt hat, Spannrad, muss eine sorgfältige Reinigung mit scharfem Werkzeug erfolgen.
- Überprüfen Sie die Schärfe der Zähne am Spannrad und ersetzen Sie einige Zähne rechtzeitig, wenn sie abgeschliffen sind.
Notiz:
Um eine Beschädigung der Zähne zu vermeiden, reinigen Sie die festsitzenden Räder nicht bei laufender Maschine.
Montieren
Installieren Sie das gerade entfernte Teil in umgekehrter Reihenfolge. Ziehen Sie die Spülbeckenschraube mit Gewindestiften (18/3) fest.
7.2 Reinigung und Austausch der Zahnplatte
- Entnehmen Sie bitte die Batterie.
- Entfernen Sie die Senkkopfschraube (19/1) und nehmen Sie die Zahnplatte (19/2) ab. Reinigen Sie das Spannrad mit Druckluft (tragen Sie bitte eine Schutzbrille).
Wenn sich viel Schmutz in den Zähnen der Zahnplatte festgesetzt hat, muss eine sorgfältige Reinigung mit scharfen Werkzeugen durchgeführt werden.
- Wenn einige Zähne abgeschliffen sind, ersetzen Sie sie rechtzeitig. Montieren
- Montieren Sie das gerade ausgebaute Teil in umgekehrter Reihenfolge.
- Ziehen Sie die Senkschraube mit Gewindesicherung fest.
Cuttermesser austauschen
Zerlegen
- Entfernen Sie die Senkkopfschraube (20/1) und nehmen Sie die Seitenabdeckung (20/2) ab. Entfernen Sie den Zylinderstift (20/3) und die Rundkopfschraube (20/4). Nehmen Sie die Begrenzungsbaugruppe (20/5) ab.
Entfernen Sie die Linsenschraube (20/9) und nehmen Sie sie ab.
Montieren Sie den Fräser (20/6) mit der Bundbuchse (20/8) und ersetzen Sie ihn durch den neuen Fräser.
Notiz:
Die am Messer montierte Messerfeder (20/6) lässt sich leicht abprallen, wenn sie entfernt wird.
Montieren
- Montieren Sie das gerade ausgebaute Teil in umgekehrter Reihenfolge.
- Prüfen Sie vor dem Zusammenbau des Fräsers, ob die Druckfeder eingebaut ist oder nicht.
- Die Spülbeckenschraube mit Gewindestiften (20/1), (20/4) festziehen, (20.9.).

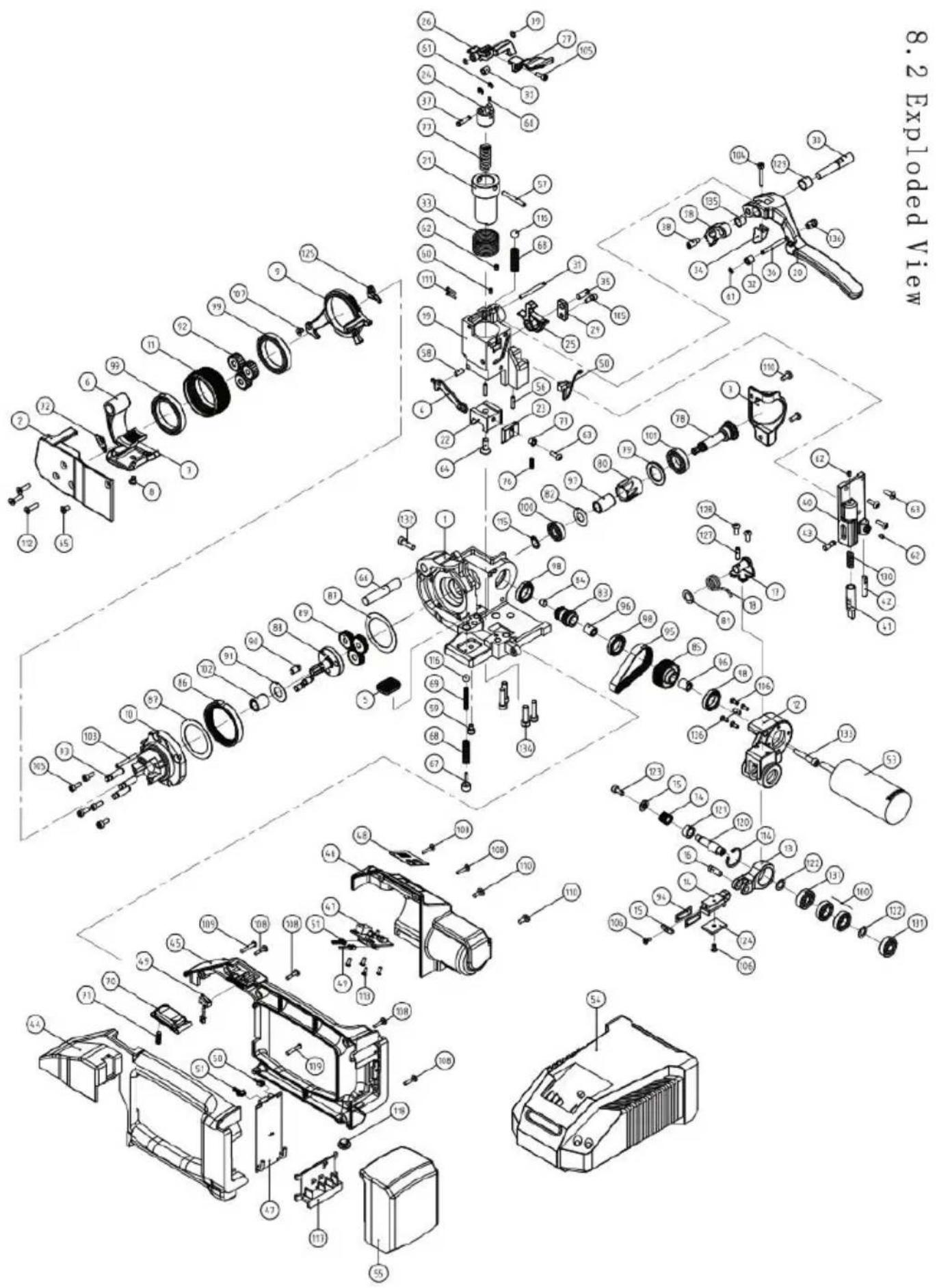

8. Empfohlene Ersatzteile
| S/NO.: | PARTS NAME | SPEC. | MATCHING |
| 1 | Base plate | | 1 |
| 2 | Side cover | | 1 |
| 3 | Gear sheaths | | 1 |
| 4 | Drive bar | | 1 |
| 5 | Bottom Die | | 1 |
| 6 | Tension holder | | 1 |
| 7 | Tension plate tooth | | 1 |
| 8 | Plate tooth screw | | 1 |
| 9 | Cam ring | | 1 |
| 10 | Cam ring holder | | 1 |
| 11 | Tension wheel | | 1 |
| 12 | Welding shoe | | 1 |
| 13 | Welding Rod | | 1 |
| 14 | Plate tooth holder | | 1 |
| 15 | Steel ball covers | | 1 |
| 16 | Shaft | 6X17 | 1 |
| 17 | Tension spring bolt | | 1 |
| 18 | Tension spring | | 1 |
| 19 | Rack | | 1 |
| 20 | Rocker lever | | 1 |
| 21 | Guide piston | | 1 |
| 22 | Connecting rod holder | | 1 |
| 23 | Cutter knife | | 1 |
| 24 | Guide piston sleeve | | 1 |
| 25 | Handle holder fastener | | 1 |
| 26 | Welding handle holder | | 1 |
| 27 | Welding button-set | | 1 |
| 28 | Toothed segment | | 1 |
| 29 | Backing plate | | 1 |
| 30 | Step pin | | 1 |
| 31 | Cylinder pin | 4X39 | 1 |
| 32 | Piston roller | | 2 |
| 33 | Piston spring | | 1 |
| 34 | Limited block | | 1 |
| 35 | Step pin | | 1 |
| 36 | Shaft | 4X35 | 1 |
| 37 | Shaft | 4X19 | 1 |
| 38 | Threaded | | 1 |
| 39 | Spacer disk | | 2 |
| 40 | limit cover plate | | 1 |
| 41 | the outer limited rod | | 1 |
| 42 | the inner limited rod | | 1 |
| 43 | Cylinder pin | 5X15 | 1 |
| 44 | Housing part left | | 1 |
| 45 | Housing part right | | 1 |
| 46 | Motor cover | | 1 |
| 47 | Printed circuit board | | 1 |
| 48 | Visualization film | | 1 |
| 49 | Tightening switch | | 1 |
| 50 | Welding button | | 1 |
| 51 | Data cable | | 1 |
| 53 | Motor | | 1 |
| 54 | Battery charger | | 1 |
| 55 | Battery | | 1 |
| 56 | Cylinder pin | 3X15 | 2 |
| 57 | Cylinder pin | 4X33.5 | 1 |
| 58 | Cylinder pin | 5X10 | 1 |
| 59 | Screw | M4X6 | 1 |
| 60 | Set screw | M3X5 | 2 |
| 61 | Spacer disk | 3 | 3 |
| 62 | Set screw | M4X5 | 3 |
| 63 | Screw | M4X12 | 4 |
| 64 | Screw | M6X16 | 1 |
| 65 | Screw | M4X8 | 1 |
| 66 | Cylinder pin | 10X55 | 1 |
| 67 | Threaded bolt | | 1 |
| 102 | Bearing | HK1015 | 1 |
| 103 | Cylinder pin | 4X20 | 1 |
| 104 | Screw | M4X25 | 1 |
| 105 | Screw | M4X10 | 7 |
| 106 | Screw | M3X8 | 6 |
| 107 | Screw | M4X6 | 1 |
| 108 | Self-tapping screw | ST3X16 | 6 |
| 109 | Self-tapping screw | ST3.5X20 | 2 |
| 110 | Screw | M4X10 | 4 |
| 112 | Screw | M4X16 | 3 |
| 113 | Self-tapping screw | ST2.9X8 | 4 |
| 114 | Elastic retaining ring | 22 | 1 |
| 115 | Elastic retaining ring | 10 | 1 |
| 116 | Steel ball | 8 | 2 |
| 117 | Battery sockets | | 1 |
| 118 | Bottom mat | | 1 |
| 120 | Eccentric shaft | | 1 |
| 121 | Sleeve | | 1 |
| 122 | Spacer disk | | 2 |
| 123 | Screw | M4X10 | 1 |
| 124 | Tooth plate top | | 1 |
| 125 | Strap guide | | 1 |
| 126 | Cylinder pin | 4X10 | 1 |
| 127 | Flexible pin | 4X14 | 1 |
| 128 | Screw | M4X10 | 2 |
| 129 | Sleeve | 1010 | 1 |
| 130 | Tension spring | | 1 |
| 131 | Bearing | 608 | 2 |
| 132 | Screw | M5X16 | 1 |
| 133 | Screw | M5X30 | 1 |
| 134 | Screw | M6X20 | 4 |
| 135 | Sleeve | 808 | 1 |
| 136 | spring roller | | 1 |
Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA
STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main
YH CONSULTING LIMITED.
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
VEVOR®
5. Initialisierungsvorgang
5.1 Akkuladegerät
