GEBRUIKSAANWIJZING DS-19 Vevor
Hartelijk dank dat u voor deze omsnoeringsmachine hebt gekozen.
- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen de best mogelijke resultaten te bereiken.
De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.
INSTRUCTIES
Deze handleiding zou de klant ertoe kunnen aanzetten het gereedschap correct te gebruiken en de procedure te vereenvoudigen. De gebruiksaanwijzing bevat belangrijke informatie over hoe het gereedschap veilig, correct en effectief te gebruiken. Strikte naleving van de werk instructies helpt gevaren te vermijden, reparaties en onderbrekingen te verminderen, en betrouwbaarheid en levensduur te vergroten.
Gelieve deze instructies te volgen bij het gebruik van het gereedschap. Operators moeten zorgvuldig en strikt lezen: inclusief handelingen, vervanging van verbruiksartikelen, probleemoplossing en reparatie.
VOORZICHTIGHEID! Dit bord geeft een levens- en gezondheidsgevaar aan.
WAARSCHUWING! Deze vlag geeft het risico aan dat er schade ontstaat die schade kan veroorzaken aan het voorwerp zelf.
Waar deze vlag is gebruikt, geeft het niet volgen van de instructies de oorzaak kan zijn van een mislukte operatie.
Aanvullende bedieningsinstructies omvatten het veilige en correcte gebruik van het gereedschap, naast het voldoen aan de veiligheidsnormen en technische normen van de huidige plaats.
Milieubeschermingsinstructie
Alle materialen in dit gereedschap bevatten geen chemische stoffen die schadelijk kunnen zijn voor de menselijke gezondheid.
Alle onderdelen moeten worden behandeld in overeenstemming met de relevante regelgeving.
Elektronische componenten moeten worden opgesplitst en verwerkt tot elektronische en mechanische onderdelen.
Verklaring van batterijbehandeling:
-Open de batterij niet
Het is ten strengste verboden batterijen in gewone bakken, vuur of water te gooien. Gebruikte of lege batterijen moeten volledig worden gerecycled.
2. Veiligheidsinstructie
Belangrijke mededeling
Lees deze instructie zorgvuldig. Preventief onderhoud en reparatie moeten worden uitgevoerd door opgeleid personeel.
Een apparaat om ogen en gezicht te beschermen moet worden gedragen tijdens het bedienen van het hulpmiddel.
Stroombeveiliging
De batterij moet worden verwijderd vóór onderhoud en reparatie.
De riem kan breken! Houd de riem op een veilige plaats en houd uw handen bij het doorknippen van de band.
De riem kan breken! Ga niet evenwijdig aan de riem staan wanneer de riem strak staat, om te voorkomen dat de riem plotseling breekt.
De riem kan breken! Houd de riem op een veilige plaats en houd uw handen bij het doorknippen van de band.
Risico bij het knijpen:
Steek uw vingers alstublieft niet in het lopende spanwiel.
Aandacht:
Waterbestendig!
Gebruik geen water- of stoomreiniging.
Moet de originele, door het bedrijf gemaakte onderdelen gebruiken!
Als de originele onderdelen vanwege problemen niet worden gebruikt, aanvaardt het bedrijf de verantwoordelijkheid en verplichting niet.
Ontwerpdoelen
-Dit gereedschap is geschikt voor het verpakken van grote goederen, pallets, enz. -Deze tool houdt strikt rekening met de veiligheid van gebruik tijdens het ontwerp- en fabricageproces. -Dit gereedschap is speciaal ontworpen voor PP- en PET-band.
Veilige instructies voor het veilig gebruik van batterijen en oplader
Controleer vóór gebruik de stekker en het snoer. Als
schade is, moet deze worden vervangen door
gekwalificeerd personeel. Laad geen andere typen
batterijen op en gebruik alleen originele accessoires.
de oplader schoon en houd de ladersleuf vrij van vreemde
voorwerpen. voorwerpen en bescherm deze tegen vuil
Plaats de oplader op een droge plaats om vocht te voorkomen. Open de
batterij niet en zorg ervoor dat u er niet in knijpt. En plaats de batterij niet in vuur om explosies te voorkomen. Nadat de batterij uit de oplader is verwijderd, vermijd contact met metalen voorwerpen om kortsluiting te voorkomen. Houd de accu droog en voorkom corrosie door het ontsmetten van vloeistoffen. Het is ten strengste verboden om de batterij in een omgeving boven de 50°C of onder de 10°C te plaatsen. Beschadigde batterijen mogen niet langer worden gebruikt.
MODEL EN PARAMETERS
9. Technische gegevens
Spankracht: 800N-5000N
Afdichting: wrijvingslassen
Spanning acculader: AC100-240V, 50/60Hz
Batterijparameter: 18V/4,0Ah Li-Ion
Verpakkingsgrootte: PP/PET
Bandbreedte: 10-19 mm
Banddikte: 0,5-1,2 mm
MONTAGE EN GEBRUIK
4. Onderdelenbeschrijving
4.1 Constructienaam

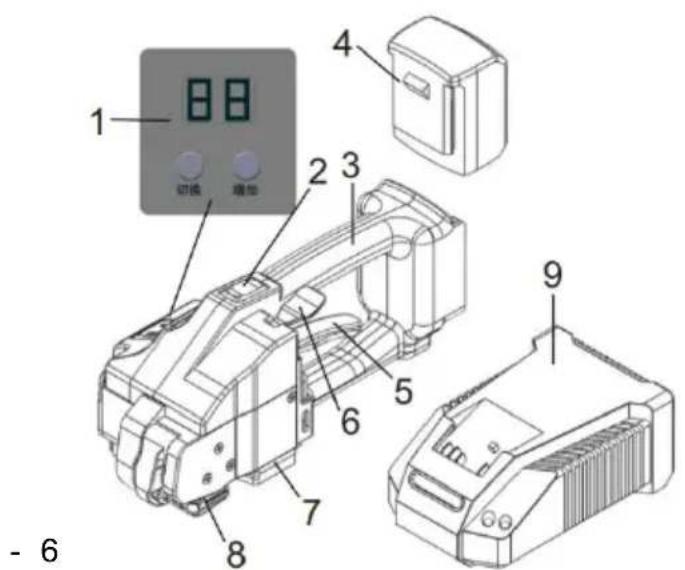

1 Verbindingspaneel 2 Aandraaischakelaar 3 Handgreep 4 Batterij 5 Tuimelhendel 6 Lasknop 7 Lasdeel en snijmes 8 Spanwiel
Fig. 1
9 Batterijlader
4.2 Paneel aansluiten

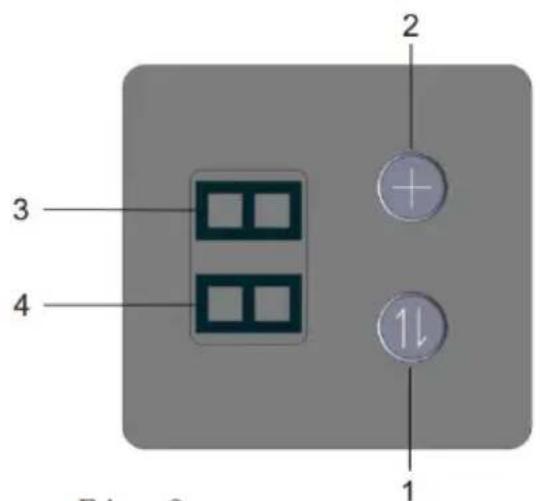

1 Schakelmodusknop 2 Knop voor versnellingsverhoging 3 Versnellingsweergave 4 Modusweergave Voor gedetailleerde informatie zie Sectie 6.3
Fig. 2
4.3 Bedieningsfunctie

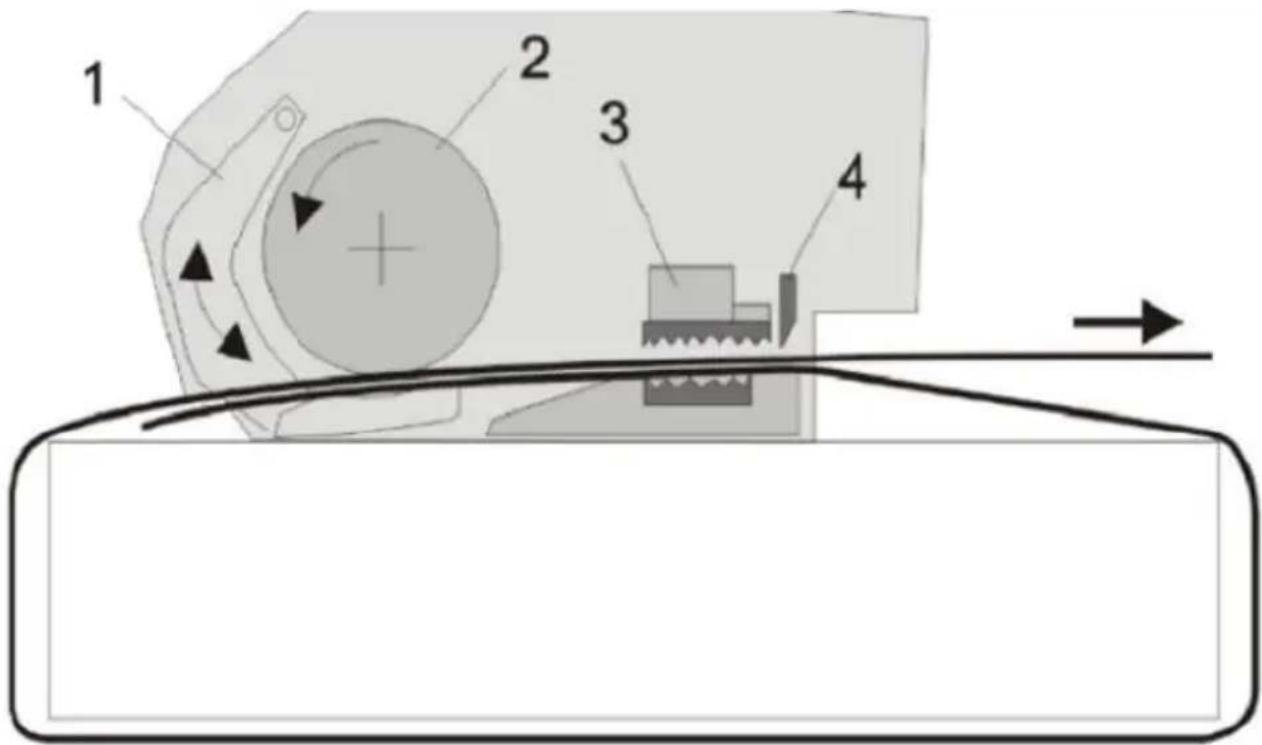

- Klemmen van de band door de flanken op de rocker (1)
- Spanwiel (2) draait tegen de klok in voor spanning
- Bovenste tandplaat (3) wrijving waardoor de riem smelt
- Snijmes (4) snijdt de bovenste band af
Fig. 3
De voeding van de lader moet voldoen aan de specificaties van de linkerfoto
Lader is alleen verkrijgbaar voor het accuspanningsbereik van 10,8V tot 18V.
5.2 Veiligheidsinstructie
5.2 Veiligheidsinstructie
- Open de batterij niet
- Bescherm de batterij tegen hoge temperaturen, vlammen, water en vocht
- Als de batterij beschadigd is of als de batterij niet zoals vereist wordt gebruikt, zal er giftige stoom uit de batterij komen.
De werkplek moet de luchtcirculatie in stand houden en behandel onmiddellijk als er enig ongemak is.
- Beschadigde batterijen kunnen uit de vloeistof lekken en andere onderdelen verontreinigen. Controleer verontreinigde onderdelen.
- Houd ongebruikte batterijen uit de buurt van paperclips, harde munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen. Het bovengenoemde voorwerp kan contacten op de accu verbinden en kortsluiting veroorzaken.
- Bij onjuist gebruik kan de batterij vloeistof lekken. Vermijd contact met dergelijke vloeistoffen. Als u het per ongeluk aanraakt, spoel het dan onmiddellijk af met water. Als de vloeistof in het oog terechtkomt, moet deze onmiddellijk worden behandeld.
5.3 Bediening
Hoe u de batterij correct gebruikt
Gebruiksaanwijzing: Voordat u het omsnoeringsapparaat voor de eerste keer gebruikt, moet het batterijvermogen voldoende zijn om de batterij van stroom te voorzien.
Let op: Start en stop de schakelaar niet als de batterij leeg is. In
Om de levensduur van de batterij te verlengen, moet de
batterijtemperatuur worden opgeladen
bij 0-45°C. In de zomer kun je de accu niet in de auto plaatsen. Als de batterij
De levensduur wordt aanzienlijk verkort na het opladen, dit betekent dat 1 batterij leeg is
beschadigd en moet een nieuwe batterij worden vervangen.
5.4 Reparaties en services
Reinigen: Maak de ventilatieopeningen van de batterij van tijd tot tijd schoon met een zachte, schone en droge borstel.
Hantering: Batterijen die door derden worden verzonden (bijvoorbeeld door luchtvervoer of een transportbedrijf in opdracht) vereisen een speciale verpakking en markering.
Vraag indien nodig een specialist gevaarlijke stoffen om informatie over het verzenden van gevaarlijke goederen.
Behandeling van gebruikte batterijen: Beschadigde
omsnoeringsapparaten, accu's, accessoires en afgedankte
verpakkingsmaterialen moeten op een milieuvriendelijke manier worden gerecycled.
6. Bedieningsinstructie
6.1 Bedien het gereedschap
- Plaats de oplaadbare batterij (6/1) in de verpakkingstool.

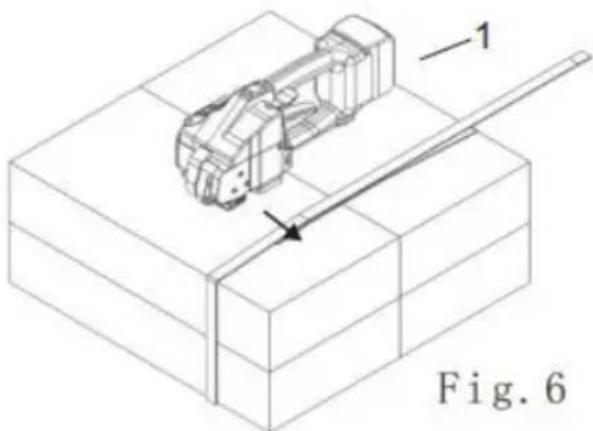

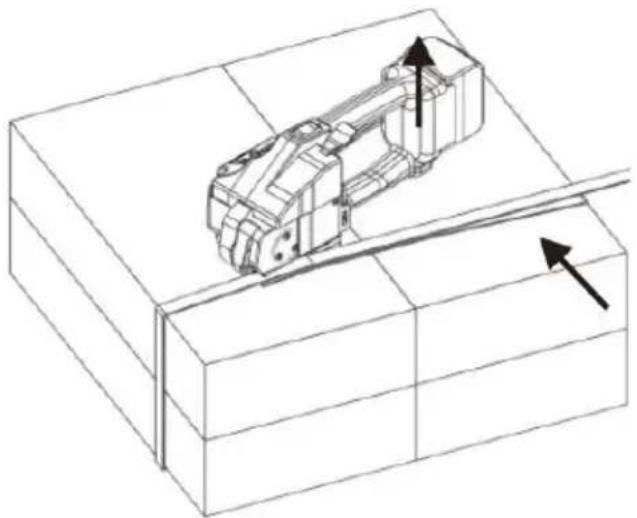

- Wikkel de PP/PET-riem van boven naar beneden rond de bundel en houd de verbandband zo vast dat het onderste uiteinde van de bindriem ongeveer 20 cm van de hand verwijderd is. (weergegeven in figuur 6)

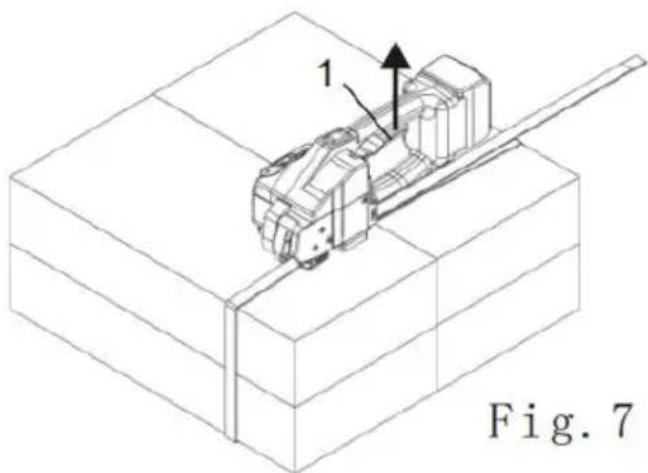

- Houd het gereedschap met de rechterhand vast en trek de inlaathendel (7/1) omhoog.

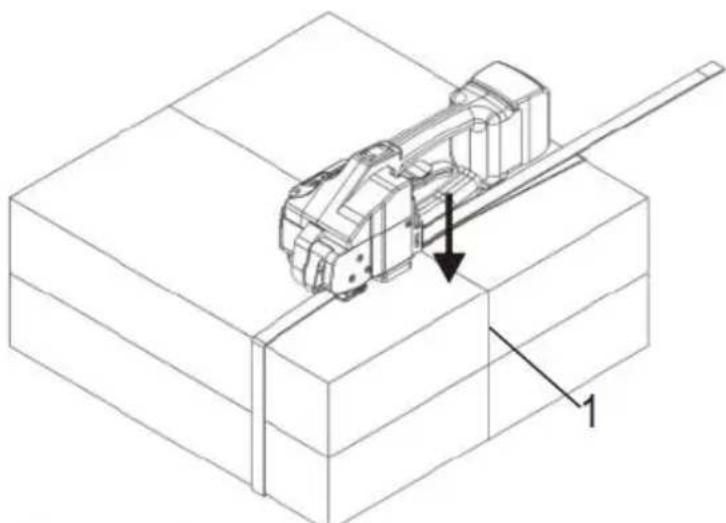

- Stop de riem volledig in de behuizing van het gereedschap. Zoals afgebeeld plaatst u de PP-PET-riem in de juiste positie. Het voorste deel van de riem moet ongeveer 5 cm boven de behuizing van het gereedschap uitkomen.
- Laat de inlaathendel los.
- Door de strakknop (8/1) ongeveer 3 seconden ingedrukt te houden, wordt de werkmodus ingeschakeld. Door op de strakknop (8/1) te drukken, wordt het vastbinden gestart totdat de noodzakelijke of gewenste strakke kracht is bereikt.
- De spankracht van de riem kan worden aangepast op het bedieningspaneel (zie 6.3. Hoofdstuk 2). Als zich tijdens het aanspannen een onverwachte situatie voordoet, zoals een plaatsingsfout van de riem, uitglijden, enz., kan de inlaatbedieningshendel omhoog getrokken worden (7/1), maak de riem los met het strakke wieltje.

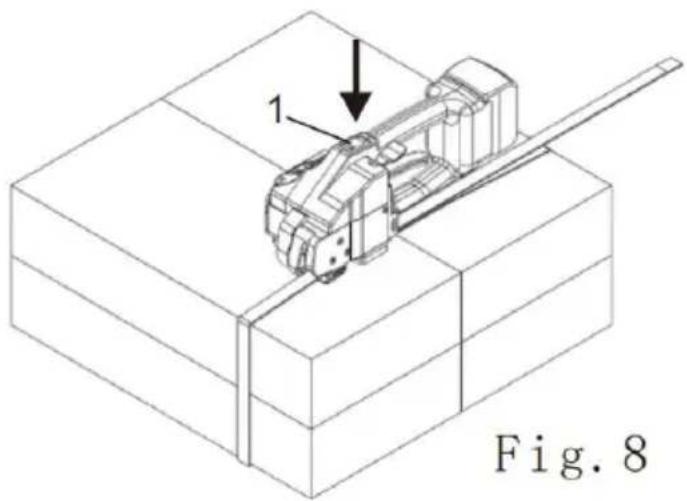

- Door op de uitschakelknop (9/1) te drukken, begint de wrijvingssmeltactie en wordt de bovenste band automatisch afgesneden nadat de wrijving voltooid is.
- Nadat de koeltijd voor het smelten door wrijving is bereikt, geeft het omsnoeringsapparaat een 'fluister'-geluidssignaal af en trekt vervolgens de tuimelhendel omhoog.
- Draai het gereedschap naar rechts achter zodat het loskomt van de riem. En controleer het wrijvingssmeltoppervlak van de band (zie paragraaf 6.2). Als het omsnoeringsapparaat in een vuile omgeving wordt gebruikt, is het raadzaam om het dagelijks op slijtage te controleren, bij voorkeur met een persluchtpistool om het te reinigen.
6.2 Controle van de afdichting

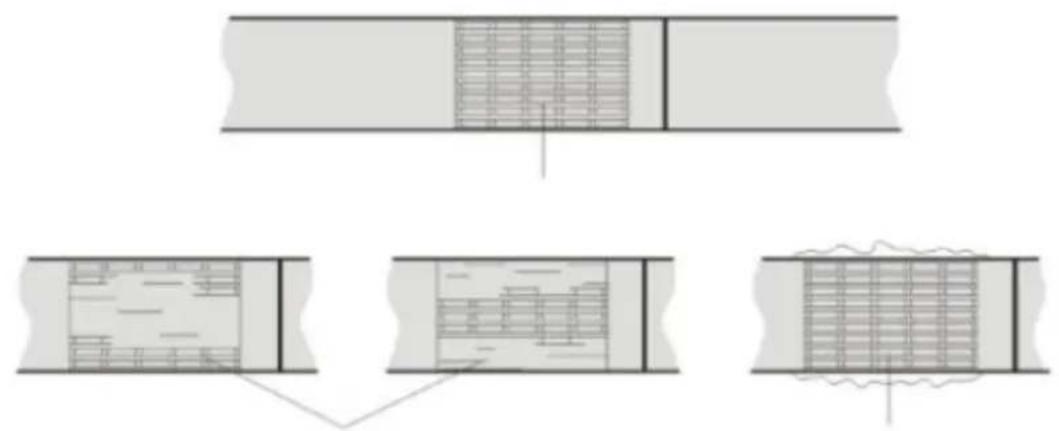

- Controleer het uiterlijk van het wrijvingssmeltvlak (zie Figuur 12), dat uniform en vlak moet zijn. Als het oppervlak niet goed is, controleer dan de instelling van de wrijvingssmelttijd (zie 6.3, hoofdstuk 3).
b) Geef de betekenis van elke sectie van het paneel weer onder abnormale omstandigheden
1. E0: De machinetemperatuur is te hoog. 2. E1: Overdruk van de batterij. 3. E2: Lage accudruk (op te laden). 4. E3: Motorlijn is niet aangesloten. 5. E4: Motoroverstroom. 6. E5: Hoge batterijtemperatuur. 7. E6: Lage batterijtemperatuur. 8. E7: Opstartcontrole mislukt.

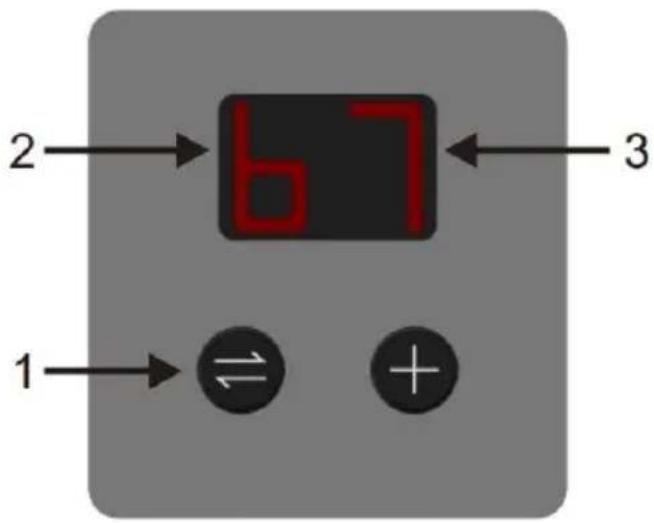

6.3.1 Controleer het batterijvermogen
Controleer de rechterkant van het CNC-paneel in een niet-operationele staat of druk op de schakelknop. Wanneer de letter (13/2) aan de linkerkant van het digitale displaypaneel wordt weergegeven als B, betekent het juiste getal (13/3) het huidige batterijvermogen.
1 = Stroom leeg (moet direct opgeladen worden); 2-4 = Minder stroom (oplaadbaar); 5-7 = Vol vermogen (geen opladen vereist).
Fig. 13
6.3.2 Stel de pakkingspankracht in
- Druk op de schakelknop (14/1) totdat de letter (14/2) links van het digitale paneel P toont.
- Druk op de versnellingstoenameknop (14/4) totdat het getal aan de rechterkant van het digitale paneel (14/3) de gewenste spankracht aangeeft.
1 = Minimale pakkingspankracht (ca. 600N); 7 = Maximale pakkingspankracht (ca. 4000N).
Fig. 14
6.3.3 Stel de fusietijd in

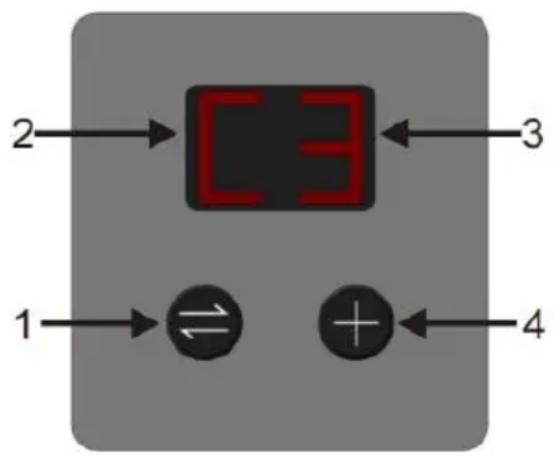

- Druk op de schakelknop (15/1) totdat de letter (15/2) links op het digitale paneel C toont.
- Druk op de knop Versnelling verhogen (14/4) totdat het getal aan de rechterkant van het digitale paneel (14/3) de gewenste fusietijd weergeeft. 1 = Minimale fusietijd, 7 = Maximale fusietijd.
Opmerking: De smelttijd heeft invloed op het doorsnijden van de band. Als het smelteffect niet goed is, verleng dan de smelttijd.
Fig. 15
6.4 Bandbreedte-instelling
Dit gereedschap kan werken voor twee verschillende breedtebanden, 16 mm (5/8") / 19 mm (3/4").
a) Verander de bandbreedte van 16 mm naar 19 mm.
- Haal de accu uit de machine.

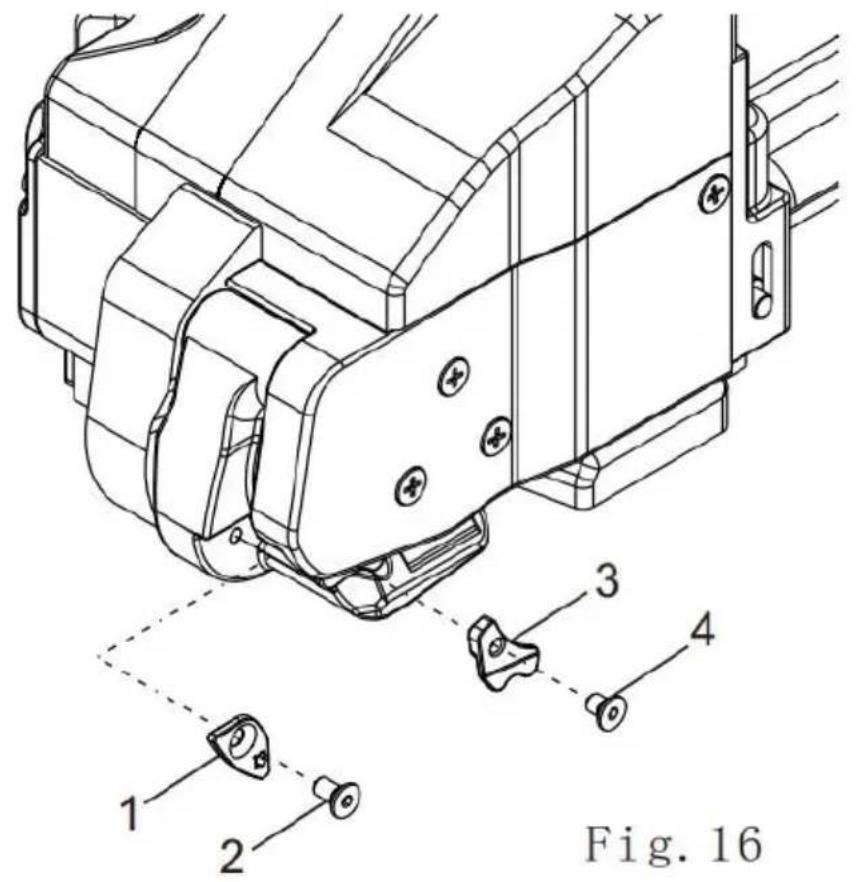

- Draai de schroef (16/2) los en verwijder vervolgens de blokkeerpal (16/1).

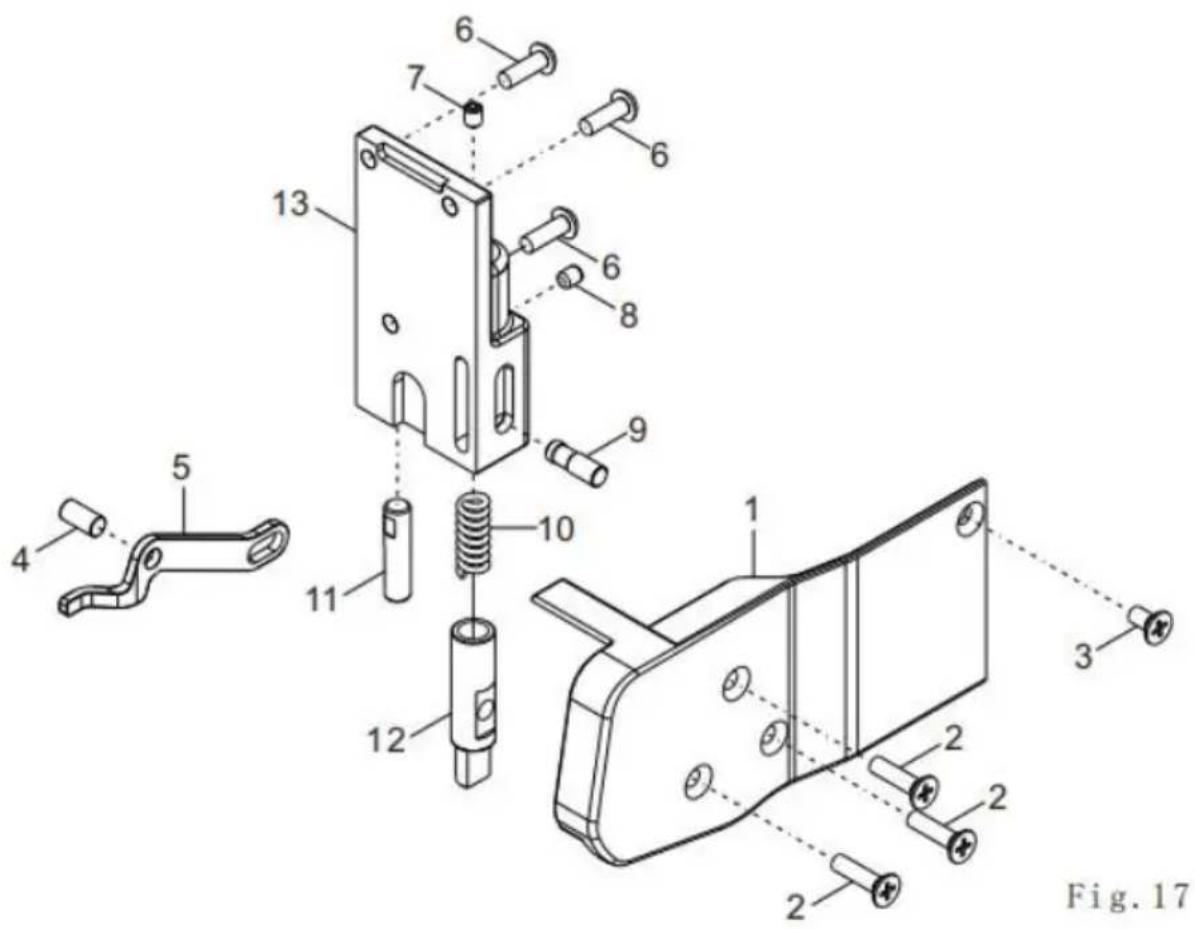

- Trek de inlaatbedieningshendel omhoog, draai de schroef (16/4) los en verwijder de riemgeleider 16 mm (16/3).
- Verwijder de schroeven (17/2) en (17/3) en pak vervolgens het deksellassamenstel (17/1) op.
- Demonteer de ronde pen (17/4), verwijder vervolgens de schroef (17/6), en verwijder de eindafdekplaat (17/13).
- Laat de schroef (17/7) los, trek de binnenste begrenzingsstang (17/11) eruit, draai deze 180° en plaats deze terug op de zijafdekking (17/13), borgschroef (17/7).
- Trek de cilinderpen (17/9) en de aandrijfstang (17/5) eruit, laat vervolgens de schroef (17/8) los, trek de aandrijfstang (17/5) eruit, en de buitenste
begrenzingsstang (17/12), draai de buitenste begrenzingsstang (17/12) 180° en monteer de zijafdekking (17/13) opnieuw, borgschroef (17/8).
b) Wijzig de bandbreedte van 15-16 mm in 12-13 mm, zie stap 'a'. - Monteer blokkeerpal 13 mm (16/1) en verzinkschroef (16/2) en draai vast met bevestigingsmiddel. - Draadaanhaalmiddel gemonteerd met bandgeleider 13 mm (16/3) en zinkschroef (16/4). - Het draaien van de binnenste limietstang (17/11). - Het draaien van de buitenste limietstang (17/12).
7. Preventief onderhoud en reparatie
7.1 Het spanwiel reinigen en vervangen
Demonteren
- Verwijder de batterij

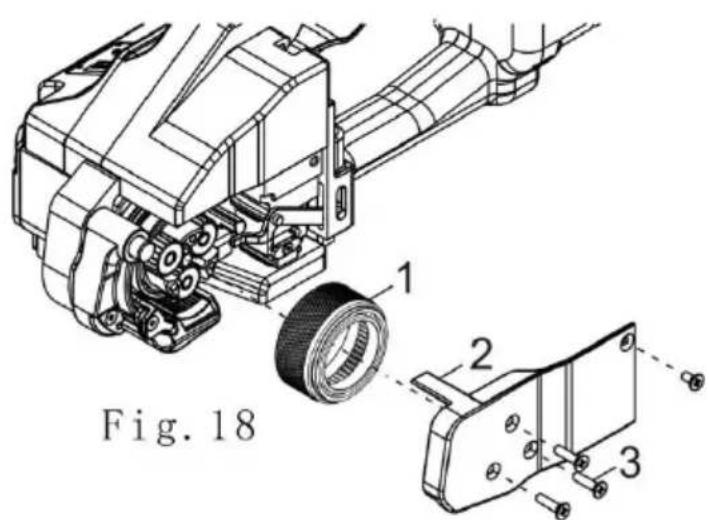

- Draai de kopschroef (18/3) vast en verwijder de zijkap (18/2)
- Verwijder voorzichtig het spanwiel (18/1)
- Reinig het spanwiel met perslucht (draag een veiligheidsbril)
- Als er een grote hoeveelheid vuil in de tanden van het spanwiel zit, moet zorgvuldige reiniging met scherp gereedschap gebeuren.
- Controleer de scherpte van de tanden op het spanwiel, en als er tanden geslepen zijn, vervang deze dan tijdig.
Opmerking:
Om schade aan de tanden te voorkomen, mag u de vastzittende wielen niet reinigen wanneer de machine draait.
Monteren
- Installeer het zojuist verwijderde onderdeel in omgekeerde volgorde.
- Draai de zinkschroef vast met schroefdraadbevestigingen (18/3).
7.2 Tandplaat reinigen en vervangen
- Verwijder de batterij.

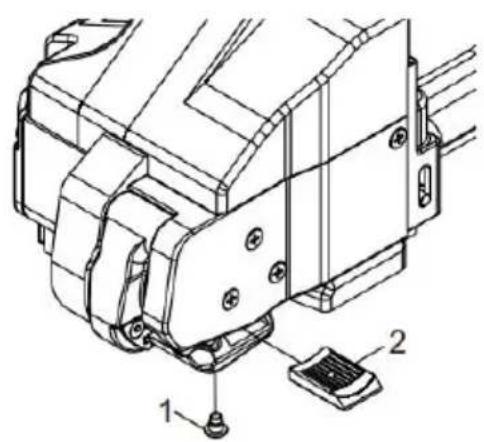

- Verwijder de tandplaat (19/2) na het verwijderen van de verzonken plaatkopschroef (19/1). Reinig het spanwiel met perslucht (draag a.u.b. een veiligheidsbril).
Als er een grote hoeveelheid vuil in de tanden van de tandplaat zit, moet deze zorgvuldig worden gereinigd met scherp gereedschap.
Als er tanden geslepen zijn, vervang deze dan tijdig.
Monteren
Installeer het zojuist verwijderde onderdeel in omgekeerde volgorde.
Draai de zinkschroef vast met schroefdraadbevestiging.
Neem de verzonken schroef (20/1) en verwijder het zijdeksel (20/2). Verwijder de cilinderpen (20/3) en verwijder de ronde kopschroef (20/4), verwijder de begrenzingsconstructie (20/5).
Draai de rondkopschroef (20/9) los en verwijder deze. Verwijder de frees (20/6) met de flensbus (20/8) en vervang de nieuwe frees.
Opmerking:
De op de frees (20/6) gemonteerde mesveer veert gemakkelijk terug wanneer verwijderd.
Monteren
- Installeer het zojuist verwijderde onderdeel in omgekeerde volgorde. Controleer voordat u de frees monteert of de drukveer al dan niet is geïnstalleerd.
- Draai de zinkschroef vast met schroefdraadbevestigingen (20/1), (20/4), (20/9).

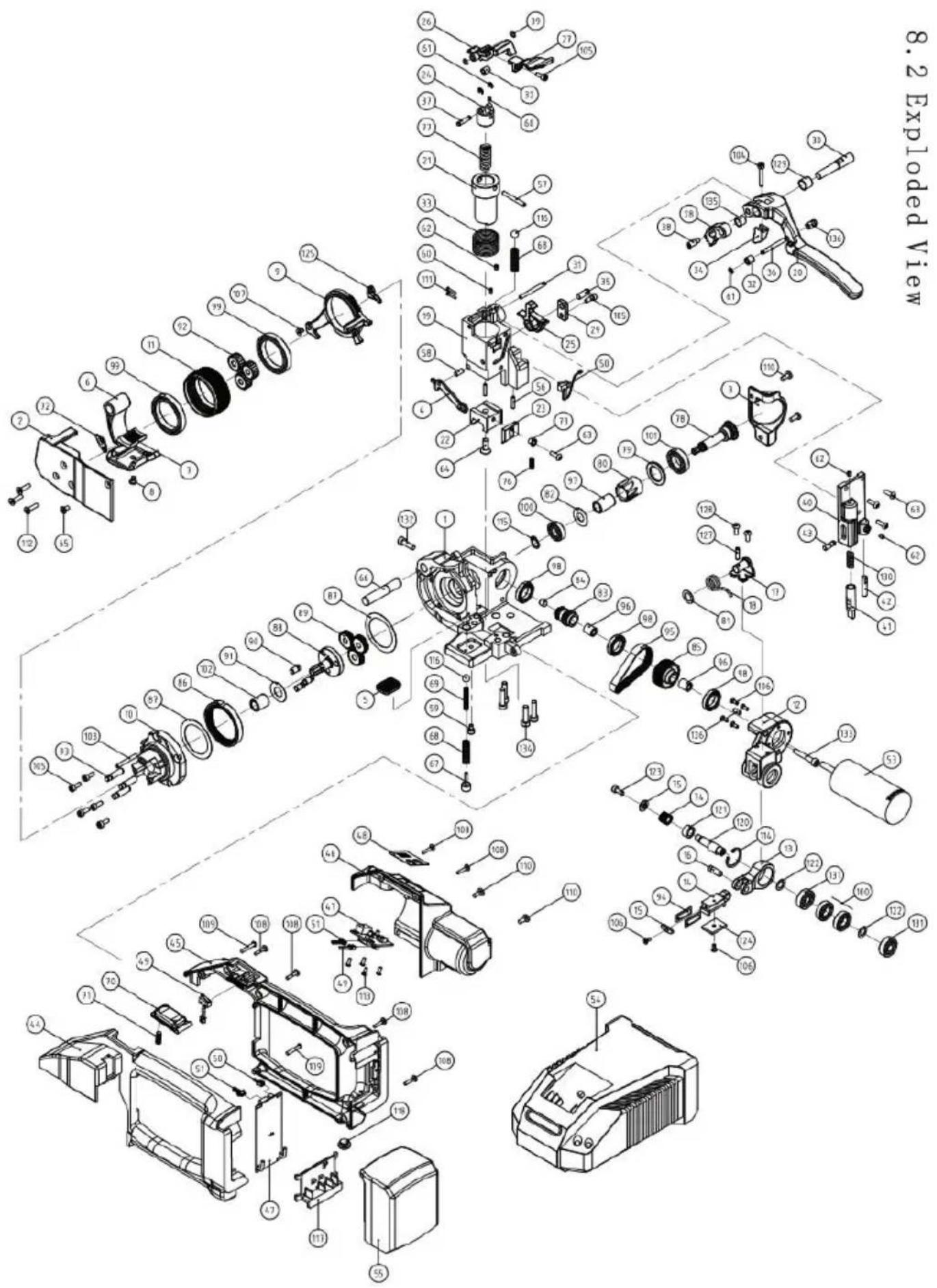

8. Aanbevolen reserveonderdelen
| S/NO.: | PARTS NAME | SPEC. | MATCHING |
| 1 | Base plate | | 1 |
| 2 | Side cover | | 1 |
| 3 | Gear sheaths | | 1 |
| 4 | Drive bar | | 1 |
| 5 | Bottom Die | | 1 |
| 6 | Tension holder | | 1 |
| 7 | Tension plate tooth | | 1 |
| 8 | Plate tooth screw | | 1 |
| 9 | Cam ring | | 1 |
| 10 | Cam ring holder | | 1 |
| 11 | Tension wheel | | 1 |
| 12 | Welding shoe | | 1 |
| 13 | Welding Rod | | 1 |
| 14 | Plate tooth holder | | 1 |
| 15 | Steel ball covers | | 1 |
| 16 | Shaft | 6X17 | 1 |
| 17 | Tension spring bolt | | 1 |
| 18 | Tension spring | | 1 |
| 19 | Rack | | 1 |
| 20 | Rocker lever | | 1 |
| 21 | Guide piston | | 1 |
| 22 | Connecting rod holder | | 1 |
| 23 | Cutter knife | | 1 |
| 24 | Guide piston sleeve | | 1 |
| 25 | Handle holder fastener | | 1 |
| 26 | Welding handle holder | | 1 |
| 27 | Welding button-set | | 1 |
| 28 | Toothed segment | | 1 |
| 29 | Backing plate | | 1 |
| 30 | Step pin | | 1 |
| 31 | Cylinder pin | 4X39 | 1 |
| 32 | Piston roller | | 2 |
| 33 | Piston spring | | 1 |
| 34 | Limited block | | 1 |
| 35 | Step pin | | 1 |
| 36 | Shaft | 4X35 | 1 |
| 37 | Shaft | 4X19 | 1 |
| 38 | Threaded | | 1 |
| 39 | Spacer disk | | 2 |
| 40 | Limit cover plate | | 1 |
| 41 | the outer limited rod | | 1 |
| 42 | the inner limited rod | | 1 |
| 43 | Cylinder pin | 5X15 | 1 |
| 44 | Housing part left | | 1 |
| 45 | Housing part right | | 1 |
| 46 | Motor cover | | 1 |
| 47 | Printed circuit board | | 1 |
| 48 | Visualization film | | 1 |
| 49 | Tightening switch | | 1 |
| 50 | Welding button | | 1 |
| 51 | Data cable | | 1 |
| 53 | Motor | | 1 |
| 54 | Battery charger | | 1 |
| 55 | Battery | | 1 |
| 56 | Cylinder pin | 3X15 | 2 |
| 57 | Cylinder pin | 4X33.5 | 1 |
| 58 | Cylinder pin | 5X10 | 1 |
| 59 | Screw | M4X6 | 1 |
| 60 | Set screw | M3X5 | 2 |
| 61 | Spacer disk | 3 | 3 |
| 62 | Set screw | M4X5 | 3 |
| 63 | Screw | M4X12 | 4 |
| 64 | Screw | M6X16 | 1 |
| 65 | Screw | M4X8 | 1 |
| 66 | Cylinder pin | 10X55 | 1 |
| 67 | Threaded bolt | | 1 |
| 102 | Bearing | HK1015 | 1 |
| 103 | Cylinder pin | 4X20 | 1 |
| 104 | Screw | M4X25 | 1 |
| 105 | Screw | M4X10 | 7 |
| 106 | Screw | M3X8 | 6 |
| 107 | Screw | M4X6 | 1 |
| 108 | Self-tapping screw | ST3X16 | 6 |
| 109 | Self-tapping screw | ST3.5X20 | 2 |
| 110 | Screw | M4X10 | 4 |
| 112 | Screw | M4X16 | 3 |
| 113 | Self-tapping screw | ST2.9X8 | 4 |
| 114 | Elastic retaining ring | 22 | 1 |
| 115 | Elastic retaining ring | 10 | 1 |
| 116 | Steel ball | 8 | 2 |
| 117 | Battery sockets | | 1 |
| 118 | Bottom mat | | 1 |
| 120 | Eccentric shaft | | 1 |
| 121 | Sleeve | | 1 |
| 122 | Spacer disk | | 2 |
| 123 | Screw | M4X10 | 1 |
| 124 | Tooth plate top | | 1 |
| 125 | Strap guide | | 1 |
| 126 | Cylinder pin | 4X10 | 1 |
| 127 | Flexible pin | 4X14 | 1 |
| 128 | Screw | M4X10 | 2 |
| 129 | Sleeve | 1010 | 1 |
| 130 | Tension spring | | 1 |
| 131 | Bearing | 608 | 2 |
| 132 | Screw | M5X16 | 1 |
| 133 | Screw | M5X30 | 1 |
| 134 | Screw | M6X20 | 4 |
| 135 | Sleeve | 808 | 1 |
| 136 | spring roller | | 1 |
Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA
STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main
YH CONSULTING LIMITED.
