Produkttyp	Tragbare Umreifungsmaschine
Marke	Vevor
Modell	DS-16
Abmessungen (L x B x H)	360 x 130 x 140 mm
Stromversorgung	Lithium-Ionen-Akku 18 V, 5000 mAh
Ladegerät	Eingang AC 100-240 V, Ausgang 21 V / 2,5 A, Ladezeit ca. 90 Minuten
Kompatible Umreifungsmaterialien	PET- und PP-Bänder, Breite 9-16 mm, Dicke 0,4-1,2 mm
Maximale Spannkraft	3200 N (einstellbar von 600 bis 3200 N in 9 Stufen)
Bandvorschubgeschwindigkeit	50-150 mm/s
Betriebsmodi	Halbautomatisch (Dauerbetätigung) und automatisch (Ein-Tasten-Betrieb)
Anzahl der Zyklen pro Ladung	Bis zu 600 Zyklen (je nach Nutzung)
Betriebstemperatur	5 bis 45 °C (optimal 15-25 °C)
Hauptfunktionen	Spannen, Reibschweißen, automatisches Schneiden
Sicherheit	Automatische Abschaltung bei Stau, Überlastschutz
Austauschbare Verschleißteile	Messer, untere Zahnplatte, Spannrolle, unteres Reibteil
Wartung	Verschleißteile regelmäßig prüfen, bei Beschädigung ersetzen
Garantie	Elektronische Garantieurkunde, technischer Support unter www.vevor.com/support

Häufig gestellte Fragen - DS-16 Vevor

Wie ändere ich den Spannmodus?

Um vom halbautomatischen in den automatischen Modus (oder umgekehrt) zu wechseln, drücken Sie die Spannungstaste und heben Sie gleichzeitig den Griff an. Wenn die Anzeige abwechselnd blinkt, ist die Umschaltung erfolgt.

Was tun, wenn die Maschine nicht richtig spannt?

Überprüfen Sie zunächst die eingestellte Spannkraft (Stufen 1-9). Wenn das Spannen rutscht, lösen Sie die Schrauben der Zahnplatte und installieren Sie eine Dichtung (JD-PSE-G028), um sie anzuheben, oder ersetzen Sie die Zahnplatte. Stellen Sie außerdem sicher, dass die Bänder kompatibel und in gutem Zustand sind.

Wie tausche ich das Messer aus?

Trennen Sie die Stromversorgung und entfernen Sie den Akku. Lösen Sie die Schraube der linken Abdeckung (JD-L16-G01) und entfernen Sie sie. Entfernen Sie die Schraube des Messers (JD-PSE-G016) und tauschen Sie es aus. Montieren Sie in umgekehrter Reihenfolge wieder zusammen.

Welchen Akku verwenden?

Verwenden Sie einen Lithium-Akku mit 18 V und einer Kapazität von 5000 mAh. Der Akku muss separat erworben werden, falls nicht im Lieferumfang enthalten. Laden Sie nur Akkus, die mit dem mitgelieferten Ladegerät (Ausgang 21 V / 2,5 A) kompatibel sind.

Wie vermeide ich Bandrisse?

Verwenden Sie Bänder mit der richtigen Breite (9-16 mm) und Dicke (0,4-1,2 mm). Spannen Sie nicht übermäßig: Stellen Sie die für die Last geeignete Spannkraft ein. Fügen Sie Kantschutze für scharfe Lasten hinzu. Halten Sie sich während des Betriebs von der Spannlinie fern.

Wie stelle ich die Schweißzeit ein?

Die Schweißzeit wird über die Taste E auf der digitalen Anzeige (rechte Abdeckung) eingestellt. Erhöhen oder verringern Sie die Stufe (1-9), um die Reibzeit anzupassen. Eine zu kurze oder zu lange Zeit kann die Schweißqualität beeinträchtigen.

Welche Bandtypen sind kompatibel?

Die Maschine akzeptiert Bänder aus PET (Polyester) und PP (Polypropylen), mit glatter oder geprägter Oberfläche. Die Breite muss zwischen 9 und 16 mm und die Dicke zwischen 0,4 und 1,2 mm liegen.

Wie reinige ich die Maschine?

Trennen Sie die Stromversorgung und entfernen Sie den Akku vor der Reinigung. Verwenden Sie ein trockenes Tuch, um Staub und Schmutz zu entfernen. Kein Wasser oder chemische Reinigungsmittel verwenden. Überprüfen Sie regelmäßig den Reibschweißbereich und entfernen Sie Rückstände.

Warum stoppt die Maschine plötzlich?

Dies kann auf einen Bandstau, einen schwachen Akku oder einen elektrischen Defekt zurückzuführen sein. Schalten Sie die Stromversorgung aus, schneiden Sie das festsitzende Band durch und entfernen Sie es. Wenn der Akku schwach ist, laden Sie ihn auf. Wenn das Problem weiterhin besteht, überprüfen Sie nach dem Entfernen des Akkus die internen Verbindungen.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Vevor-Website oder bei autorisierten Händlern erhältlich. Die Referenzen der Verschleißteile finden Sie in der Anleitung: Messer (JD-PSE-G016), Zahnplatte (JD-PSE-G011), Spannrolle (JD-PSE-G012), unteres Reibteil (JD-PSE-G013). Kontaktieren Sie den technischen Support unter www.vevor.com/support.

BEDIENUNGSANLEITUNG DS-16 Vevor

Umreifungsmaschine

MODELL: DS-16

Vielen Dank, dass Sie sich für diese Umreifungsmaschine entschieden haben.

Bitte lesen Sie vor der Anwendung alle Anweisungen durch. Die Informationen helfen Ihnen dabei, die bestmöglichen Ergebnisse zu erzielen.

Die in diesem Katalog aufgeführten Produkte können farblich vom tatsächlichen Artikel abweichen.

1. Sicherheitshinweise

Eine korrekte Schulung ist erforderlich. Nicht geschultes Personal darf die Umreifungsmaschine nicht bedienen. Eine falsche Bedienung kann zu Geräteschäden oder Personenschäden führen.

1.1 Batteriebetrieb

Umweltschutz

Werfen Sie die Altbatterie bitte nicht in den Hausmüll oder in den Abwassereimer, schlagen oder verbrennen Sie die Altbatterie bitte nicht. Kurzschlussgefahr!

Lagern Sie die Akkus nicht zusammen mit anderen Metallgegenständen. Bitte zerlegen Sie die Akkus nicht selbst und lagern Sie diese in einem trockenen und frostsicheren Raum. Die Umgebungstemperatur darf nicht höher als 50 Grad sein.

Laden Sie verbrauchte Batterien nicht auf und ersetzen Sie diese durch neue, wenn sie beschädigt oder unbrauchbar sind.

1.2 Gefahren durch Augenverletzungen

Bitte tragen Sie einen Augenschutz, um Augenschäden bei der Verwendung dieses Produkts zu vermeiden.

1.3 Bedienung

Bitte lesen Sie die Anweisungen sorgfältig durch und trainieren Sie vor der Verwendung ordnungsgemäß. Personen ohne entsprechende Schulung dürfen die Ballenpresse nicht bedienen, bevor die Gurte gespannt sind. Wenn die Anweisungen nicht befolgt werden oder das Gurtband unangemessen belastet wird, kann dies zum Bruch des Gurtbandes oder zum Ausfall der Maschine führen. Legen Sie Ihre Hände nicht auf den Bindungsbereich, den Klebebereich oder den Schneidbereich des Schneidgeräts, bis Sie mit der Ballenpresse vertraut sind. Legen Sie Ihre Hand nicht auf den Bindungsbereich, den Klebebereich und den Fräserausschnitt.

gespannt sind, die Anweisungen nicht befolgt werden oder das Gurtband unangemessen belastet wird, kann dies zum Bruch des Gurtbandes oder zum Ausfall der Maschine führen. Legen Sie Ihre Hände nicht auf den Bindungsbereich, den Klebebereich oder den Schneidbereich des Schneidgeräts, bis Sie mit der Ballenpresse vertraut sind. Legen Sie Ihre Hand nicht auf den Bindungsbereich, den Klebebereich und den Fräserausschnitt.

1.4 Reibschweißbereich

Sie sollten den Zustand des Reibschweißbereichs überprüfen und sich mit der Steuerung und Einstellung der Reibzeit und der Anziehzeit vertraut machen. Eine unregelmäßige Reibzeit kann zu einer schlechten Verbindung und zu schweren Schäden führen. Versenden oder transportieren Sie daher keine Kartons, die nicht ordnungsgemäß verpackt und behandelt wurden.

1.5 Verteilung der Packbänder

Zur Ausgabe der Gurte verwenden Sie bitte den speziell dafür vorgesehenen Gurtablagewagen. Bei Nichtgebrauch fixieren Sie die Gurtenden in der dafür vorgesehenen Gurtfixierungsöffnung.

1.6 Gurtwarnung

Verwenden Sie keine Gurte zum Ziehen oder Heben von Lasten, da dies zu Sachschäden oder Verletzungen führen kann.

1.7 Gefahren durch Bandriss

Unsachgemäßer Betrieb, übermäßiges Anziehen oder nicht ordnungsgemäße Verwendung der Umreifung führt zum Verlust der Spannkraft oder zum Reißen der Umreifung, was letztendlich zur Beschädigung der Kiste/Ladung und zum Zerbrechen des Objekts führen kann, oder dazu, dass der Bediener das Gleichgewicht verliert und stürzt, oder dass die Umreifungsmaschine und die Umreifung zusammen schnell in das Gesicht des Bedieners fliegen und Verletzungen verursachen.

■ Hinweis:

* Bei Ladung mit scharfen Kanten bitte Kantenschutz anbringen. * Wickeln Sie die Gurte um den entsprechenden Bereich, der festgeschnallt werden soll.

festgeschnallt werden soll.

* Der Bediener sollte sich während des Spannens und der Reibung in derselben geraden Position wie die Umreifungsmaschine befinden, um zu verhindern, dass die Ballenpresse und die Bänder in das Gesicht des Bedieners kippen. Erinnern Sie Umstehende daran oder bitten Sie sie, während des Betriebs vom Arbeitsbereich fernzuhalten. Bitte verwenden Sie auch Umreifungsbänder mit den empfohlenen Breiten- und Festigkeitsspezifikationen, um die Qualität und Effizienz der Verpackung zu verbessern, da ungeeignete Umreifungsbänder dazu führen können, dass die Umreifungsbänder reißen oder sich der Karton während des Transports löst.

1.8 Bänder schneiden

Verwenden Sie beim Schneiden der Bänder bitte das entsprechende Schneidwerkzeug und halten Sie einen Sicherheitsabstand zu Personen ein. Stellen Sie sich nicht in die gleiche Linie wie die Bänder und bleiben Sie weg von der losen Richtung des Bandes. Bitte verwenden Sie die speziell zum Schneiden von Bändern entwickelten Werkzeuge, keine Hämmer, Zangen, Äxte, Metallsägen usw.

1.9 Rutsch- und Sturzgefahr

Bitte halten Sie den Umreifungsbereich sauber und ordentlich, da unordentliche Arbeitsbereiche zu Unfällen führen können. Es kann zu Stürzen kommen, wenn Sie nicht gut landen oder vor dem Spannen aus dem Gleichgewicht geraten, insbesondere in kleinen Arbeitsbereichen wie Treppenhäusern. Versuchen Sie, bei der Handhabung das Gleichgewicht zu halten. Beide Füße müssen gleichzeitig auf einem ebenen und festen Untergrund stehen. Betreiben Sie das Gerät nicht, wenn Sie sich unwohl fühlen oder sich in einer schwierigen körperlichen Verfassung befinden.

Bitte beachten Sie die speziell für den Arbeitsbereich genannten Vorsichtsmaßnahmen.

1.10 Gefahren der Ballenpresse

* Eine gute Wartung der Ballenpresse ist unbedingt erforderlich. * Überprüfen Sie die Teile der Ballenpresse regelmäßig. Bei Verschleiß oder Beschädigung verwenden Sie die Ballenpresse bitte nicht weiter,

bis die Teile ausgetauscht wurden.

* Benutzen Sie die Ballenpresse nicht ohne Gurte.

* Modifizieren Sie die Ballenpresse nicht, da dies zu Verletzungen führen kann.

2. Technische Parameter

2.1 Beschreibung des Akku-Umreifungsgerätes

Das Akku-Umreifungsgerät DS-16 bietet eine perfekte

Versiegelungsleistung. Es ermöglicht Benutzern eine effiziente Umreifung. Die maximale Spannkraft des DS-16 beträgt 2500 N und kann in 9 Stufen über die digitale Anzeige eingestellt werden. Es wird von einer 6000-mAh-Lithiumbatterie mit hoher Kapazität angetrieben, die 600 Zyklen pro voller Ladung ermöglicht. Eines der wichtigsten Verkaufsargumente ist, dass es im Vergleich zu ähnlichen Geräten auf dem Markt preisgünstig ist. Es ist ein gutes Produkt für Händler, um den Markt zu erkunden und zu erobern. Das DS-16 ist ein so leistungsstarkes Werkzeug und kann in den meisten Branchen weit verbreitet eingesetzt werden.

2.2 Abmessungen der Ballenpresse

Länge: 3,60 mm

Breite: 13,0 mm

Höhe: 14,0 mm

2.3 Umreifungsmaterialien

Bandmaterial: PET (Polyester) und PP (Polypropylen) Band mit flacher oder geprägter Oberfläche.

Riemenspezifikationen: Breite 9–16 mm, Dicke 0,4–1,2 mm.

Bitte wählen Sie die Riemen in der passenden Größe entsprechend der von Ihnen gekauften Ballenpresse.

2.4 Gurtstärke

Dehnkraft: einstellbar von 600 bis 3200 N, Maximalwert wird durch Material der Gurte bestimmt.

Bandeinzugsgeschwindigkeit: 50–150 mm/s. Reibungsstärke: ca. 75 % des Festigkeitswertes der Gurte.

2.5 Arbeitsumgebung

Die Umgebungstemperatur für den Betrieb beträgt 5–45 °C, die optimale Arbeitstemperatur liegt bei 15–25 °C.

Vorsichtig verwenden oder lagern, um es vor Wasser und Feuchtigkeit zu schützen.

3. Zubehör

Hinweis: Bitte verwenden Sie die im Handbuch genannten

Aufsätze oder Zubehörteile. Die Verwendung anderer Aufsätze kann zu Schäden am Gerät oder zu Verletzungen führen.

3.1 Wiederaufladbare tragbare Ballenpresse

Da die Ballenpresse Nickel-Cadmium-Akkus (NiCd) und

Nickel-Metallhydrid-Akkus (NiMH) verwendet, erwerben Sie die Akkus bitte separat gemäß den folgenden Parametern.

Typ: Lithiumbatterie

Spannung: 18 V

Kapazität: 5000 mAh

3.2 Batterieladegerät

Direktladung (optional)

Eingangsspannung des Ladegeräts: AC100–240 V

Ausgangsspannung: 21 V, 2,5 A

Ladezeit: ca. 90 Minuten.

4. Operationen

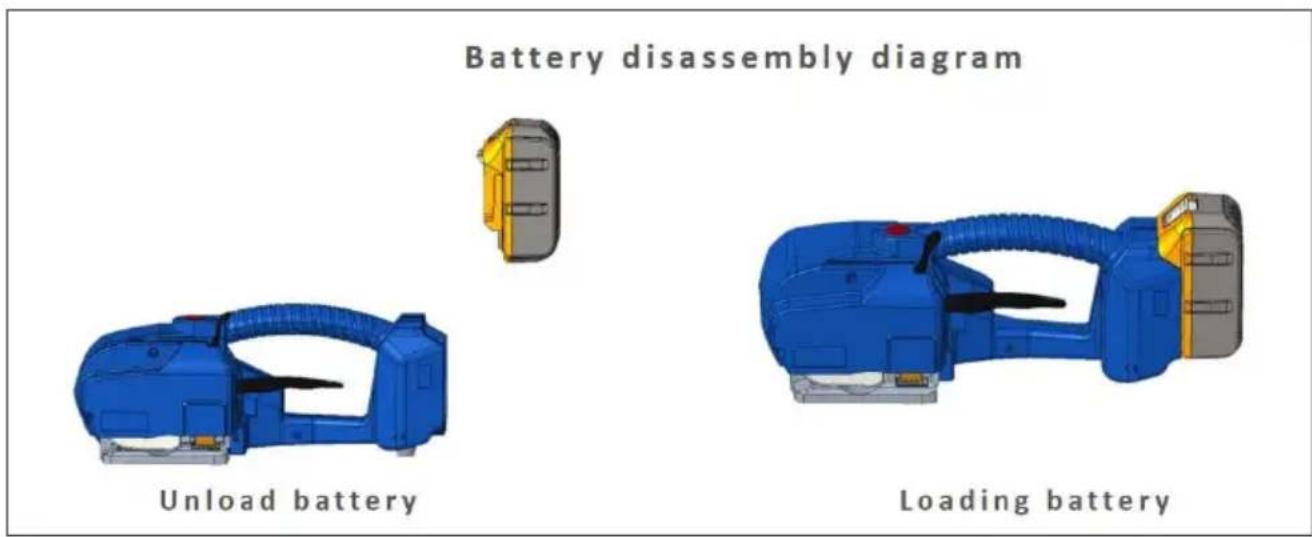

4.1 Batterieinstallation

* Lassen Sie die Batterien der Ballenpresse nicht im Regen oder im Wasser liegen.

* Aus Sicherheitsgründen wird der Akku ungeladen und vom Gerät

getrennt geliefert, bitte beachten Sie die Hinweise zur Montage.

* Entfernen Sie den Akku, indem Sie mit dem Daumen auf den Clip-Schnappverschluss des Akkus drücken und ihn nach oben herausziehen oder indem Sie den Clip-Schnappverschluss nach dem Laden des Akkus loslassen.

* Die Kontrollleuchte leuchtet rot, wenn der Akku fast leer ist, die Kontrollleuchte leuchtet rot beim Laden und die Ladekontrollleuchte leuchtet grün, wenn der Ladevorgang abgeschlossen ist.

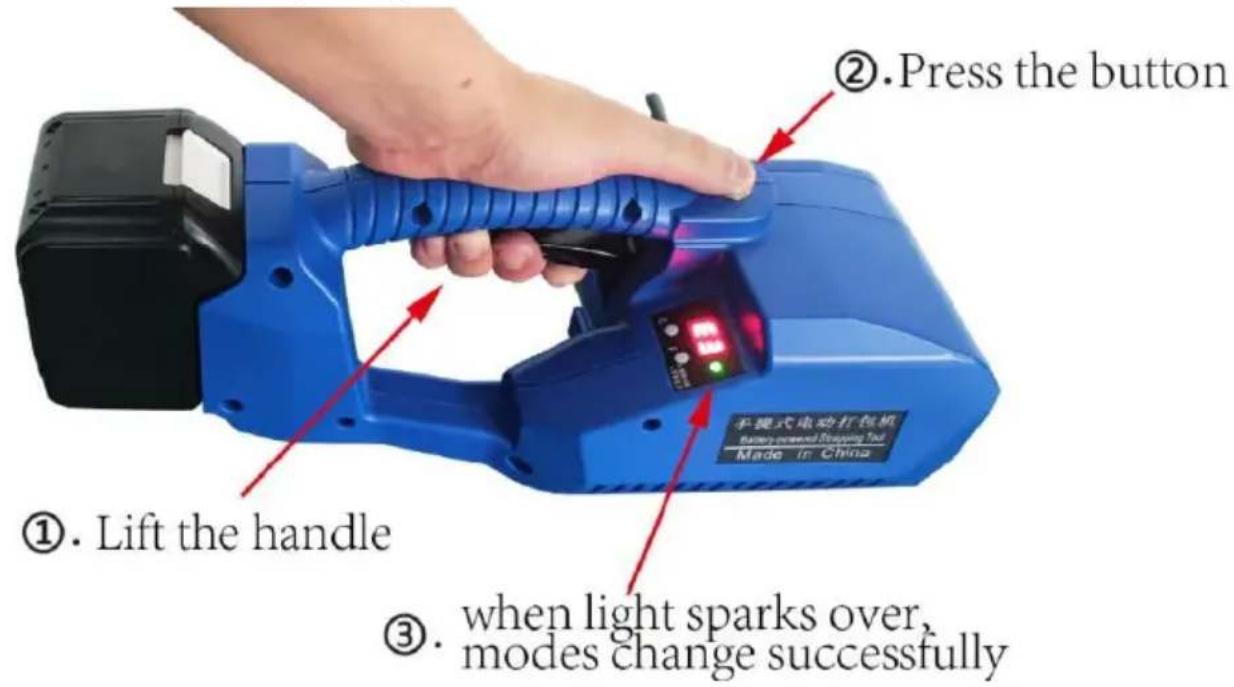

4.3 Halbautomatischer Modus und automatischer Modus

L-16 hat 2 Spannungsmodi: einmaliges Berühren zum Spannen und kontinuierliches Drücken der Taste zum Spannen. Wie erfolgt die Modusumstellung? Drücken Sie einfach die Spannungstaste und heben Sie gleichzeitig den Griff an. Wenn die Anzeige abwechselnd blinkt, ist die Modusumstellung abgeschlossen.

4.4 Ballenpressenbetrieb

* Halbautomatischer Spannungsmodus (zum Spannen die Taste kontinuierlich drücken)

Schritt 1: Wickeln und stapeln Sie die Bänder

Bitte wickeln Sie die Gurte wie gezeigt und achten Sie darauf, dass die Gurte zu keinem Zeitpunkt mit Öl oder anderen Verunreinigungen nass werden.

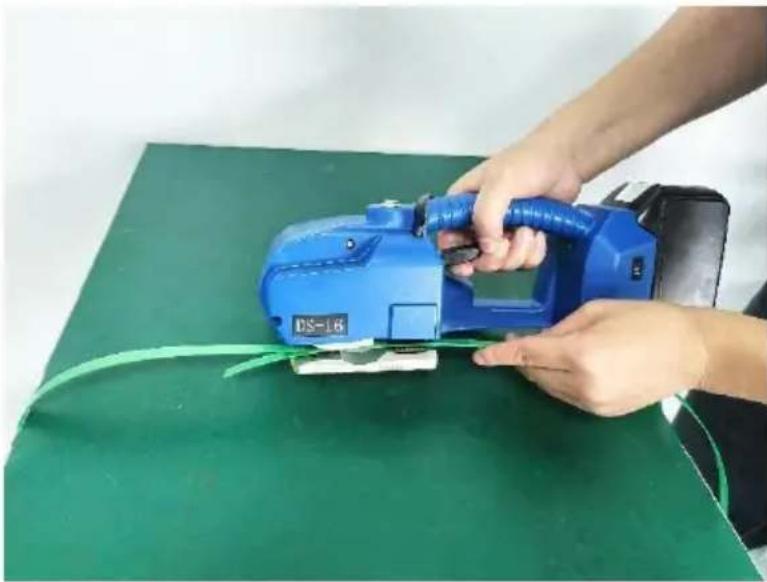

Schritt 2: Führen Sie die Bänder in die Ballenpresse ein

Beim Einlegen der Bänder müssen die Bänder in Zugrichtung am oberen Ende gestapelt werden, das untere Umreifungsband sollte beim Einlegen der Bänder bis zur Unterseite des Vorschubrades gedehnt werden, um die Vorderseite der Zahnplatte 5-10 mm länger abzudecken. Bitte heben Sie den Griff mit der rechten Hand an, führen Sie die Gurte mit der linken ein. Die oberen und unteren Enden der Gurte müssen nach dem Loslassen des Hebegriffs parallel zueinander gestapelt sein.

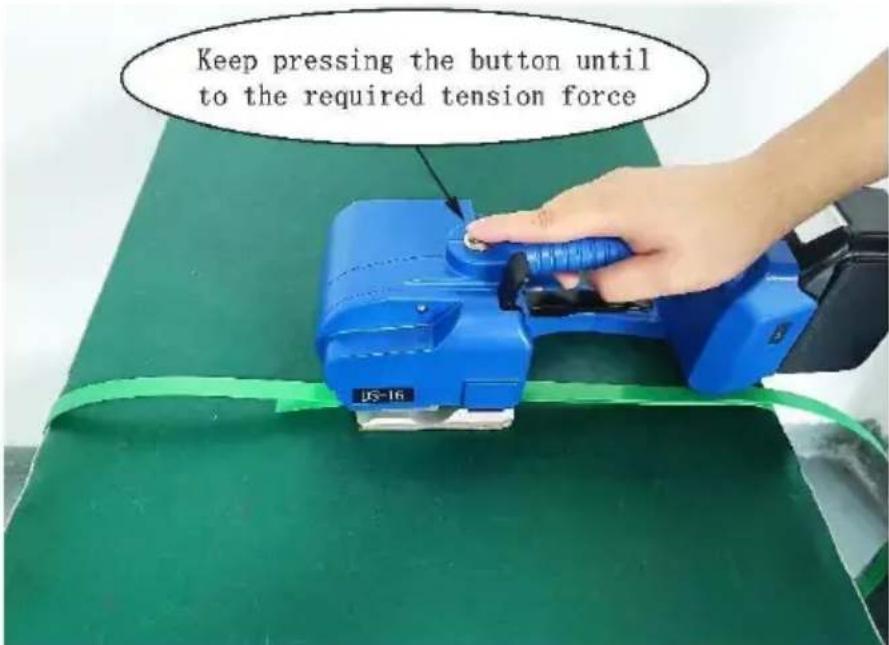

Schritt 3: Spannen oder Einführen der Gurte

Wenn Sie den Spannknopf drücken und loslassen, gibt Ihnen die Ballenpresse die standardmäßig voreingestellte Spannzeit. Wenn die Spannung nicht ausreicht oder zu fest ist, erhöhen oder verringern Sie einfach die Spannungsstufe entsprechend, bis sie angemessen ist. Achten Sie beim Festziehen darauf, dass sich die Ballenpresse parallel bewegt und die Vorwärtsrichtung der Ballenpresse frei von Kleinteilen ist.

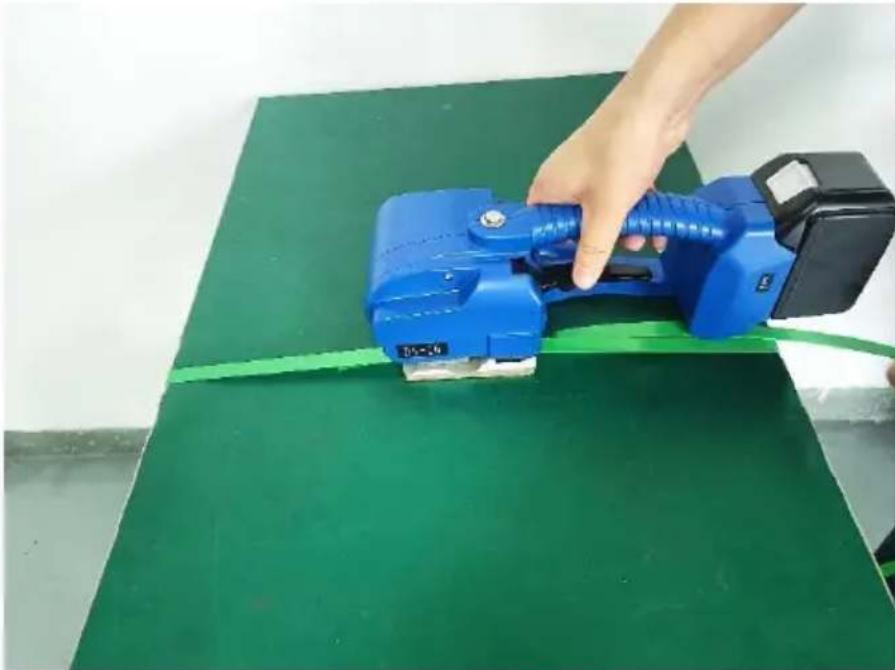

Schritt 4: Verschweißen der Gurte

Nach dem Drücken der Reibungstaste versiegelt und schneidet die Ballenpresse die Bänder automatisch (die Zeit wird vom System voreingestellt und kann durch Anpassen der Reibungszeit erhöht oder verringert werden).

Schritt 5: Die Ballenpresse wegbewegen

Wenn der Bindevorgang abgeschlossen ist, heben Sie den Griff an und lassen Sie das Zuführrad rückwärts laufen, um die Bänder entsprechend zu lösen, und bewegen Sie dann die Ballenpresse weg.

*Ein Tastendruck zum Spannungsmodus

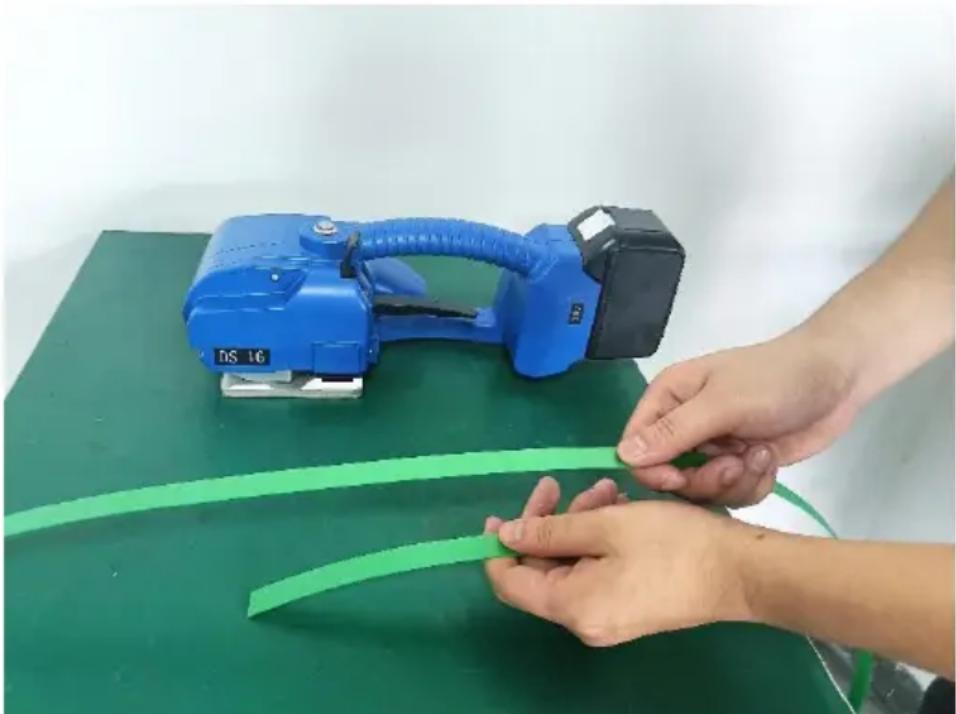

Schritt 1: Wickeln und stapeln Sie die Bänder

Bitte wickeln Sie die Gurte wie gezeigt und achten Sie darauf, dass die Gurte zu keinem Zeitpunkt mit Öl oder anderen Verunreinigungen nass werden.

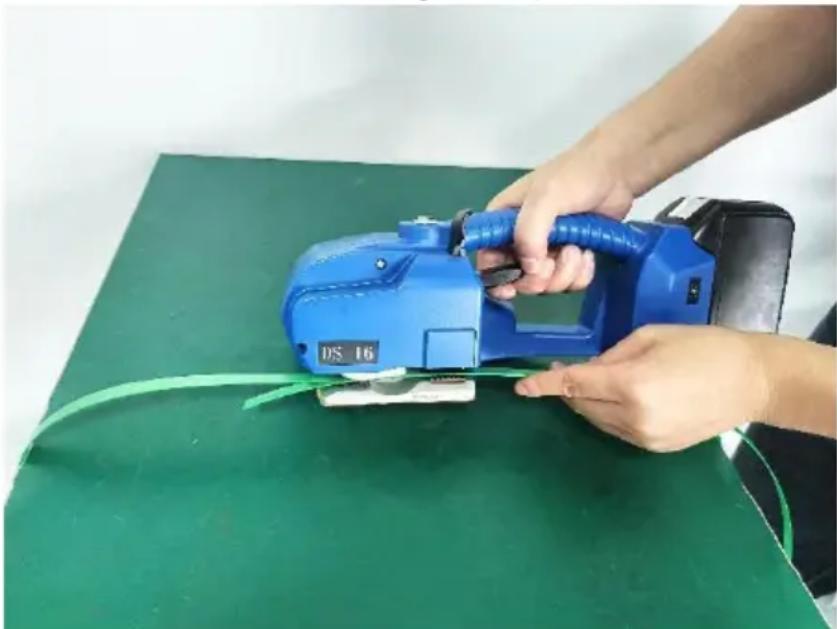

Schritt 2: Fügen Sie die Bänder in die Ballenpresse ein

Beim Einführen der Bänder müssen die Bänder in Spannungsrichtung am oberen Ende gestapelt werden, das untere Band sollte bis zur Unterseite des Zuführrads gespannt werden, um die Vorderseite der Zahnplatte 5 mm länger abzudecken. Heben Sie beim Einführen der Bänder bitte den Griff mit der rechten Hand an und führen Sie die Bänder mit der linken Hand ein. Die oberen und unteren Enden der Bänder müssen nach dem Loslassen des Hebegriffs parallel zueinander gestapelt werden.

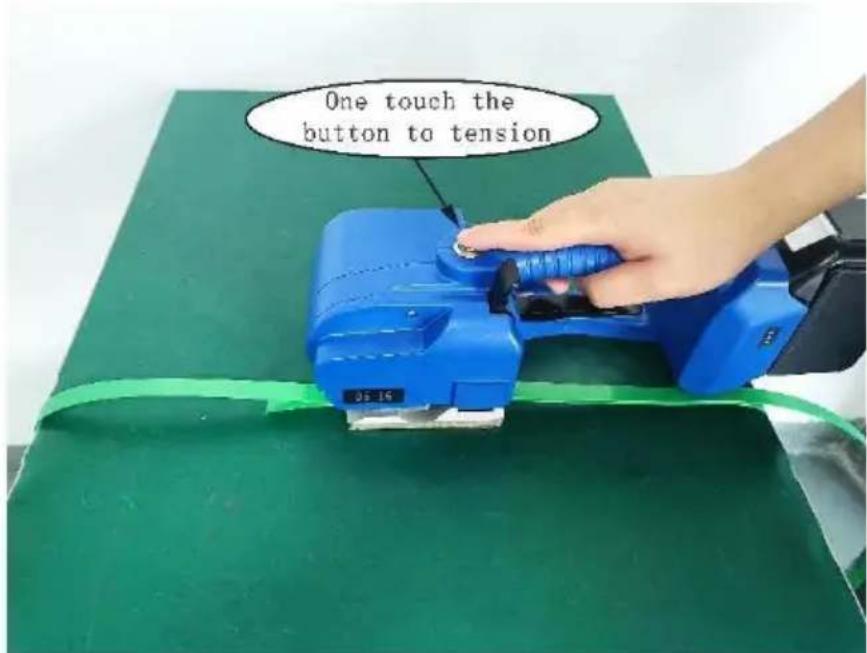

Schritt 3: Gurte festziehen

Wenn Sie den Spannungsknopf drücken und loslassen, spannt die

Ballenpresse die Bänder automatisch.

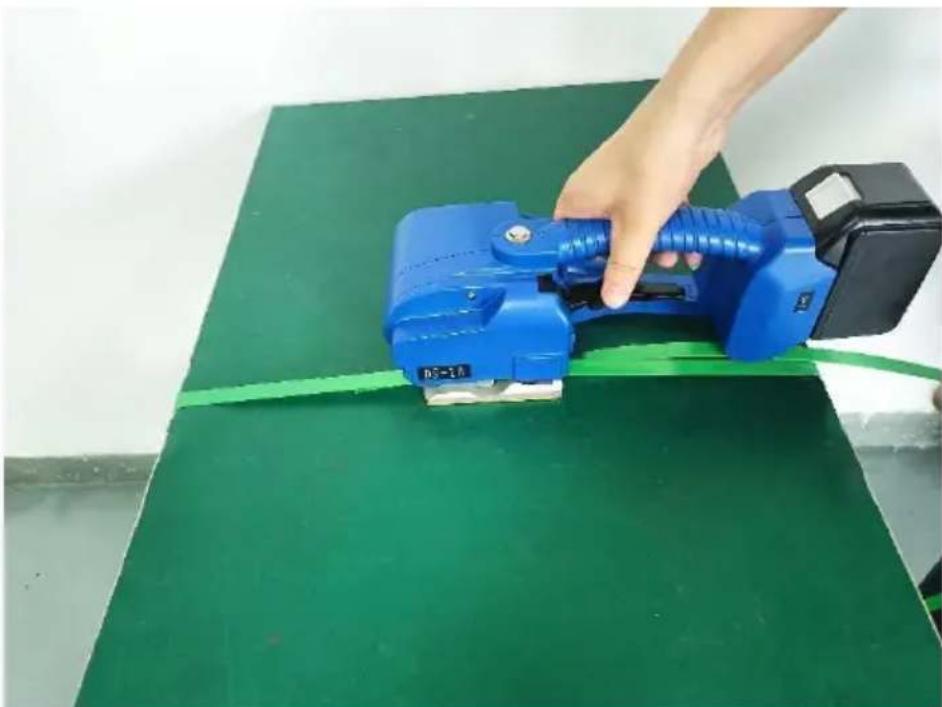

Schritt 4: Verschweißen der Bänder

Nach dem Drücken der Reibungstaste versiegelt und schneidet die Ballenpresse die Bänder automatisch (die Zeit wird vom System voreingestellt und kann durch Anpassen der Reibungszeit erhöht oder verringert werden).

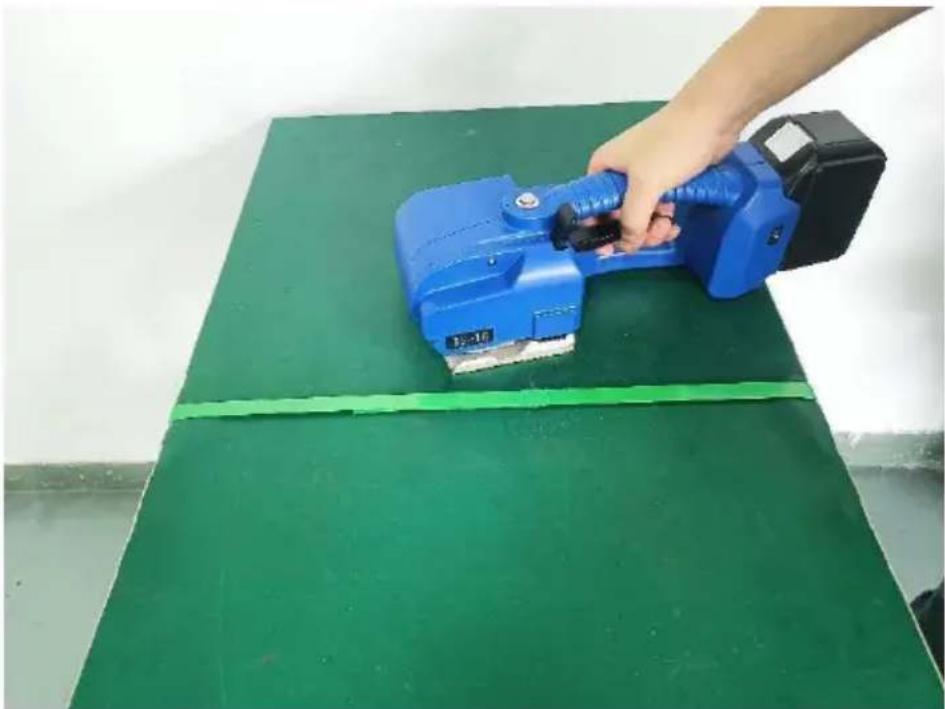

Schritt 5: Die Ballenpresse wegbewegen

Wenn der Bindevorgang abgeschlossen ist, heben Sie den Griff an und lassen Sie das Zuführrad rückwärts laufen, um die Bänder entsprechend zu lösen.

zu lösen, und bewegen Sie dann die Ballenpresse weg.

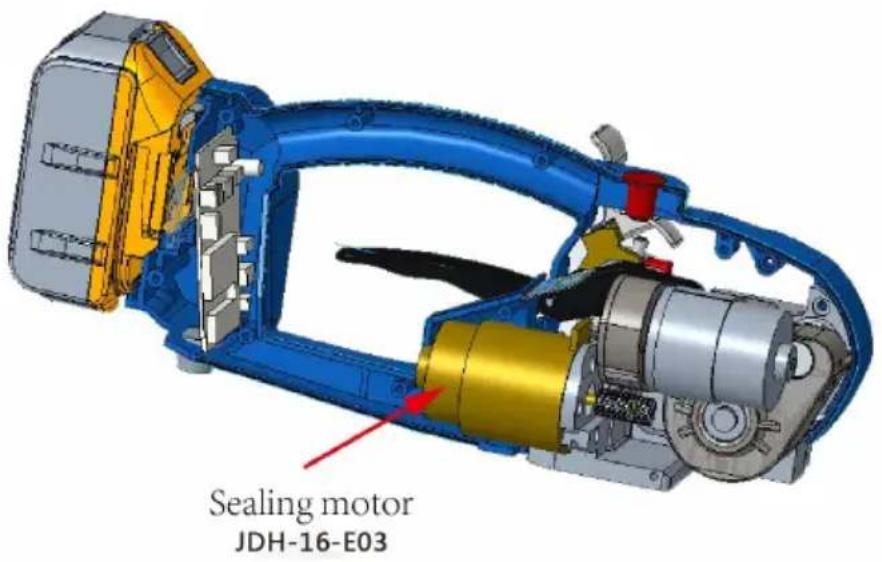

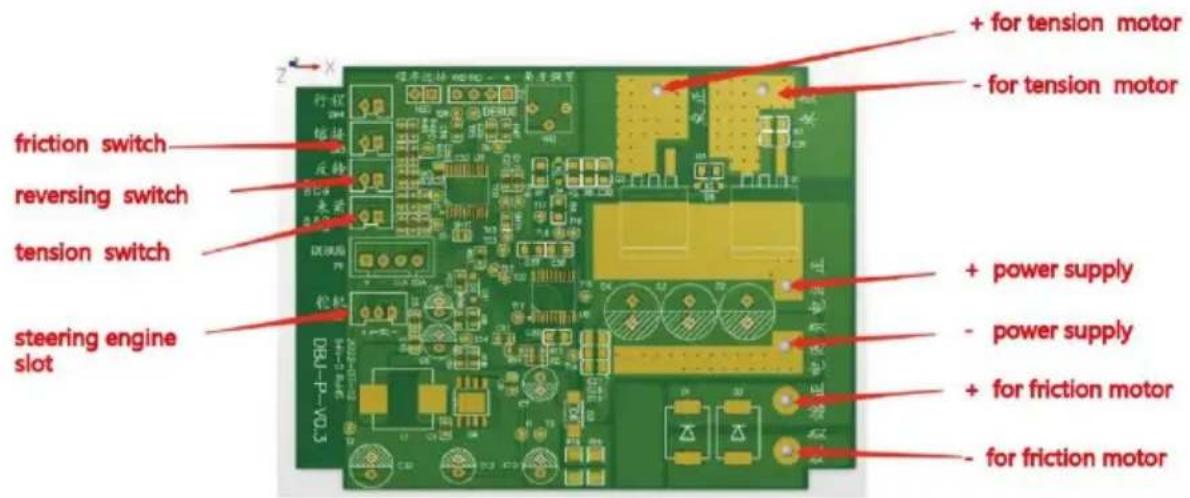

5. Elektrische Anschlüsse

6. Austausch von Verschleißteilen und Anpassung des Bindungszustands

■ Hinweis: Trennen Sie vor jeder Wartung den Netzschalter und entfernen Sie die Batterien.

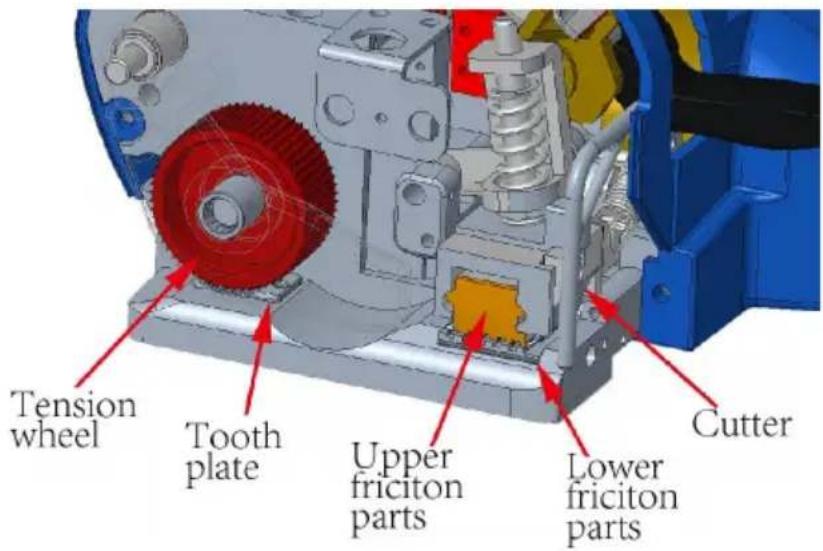

6.1 Verschleißteile austauschen

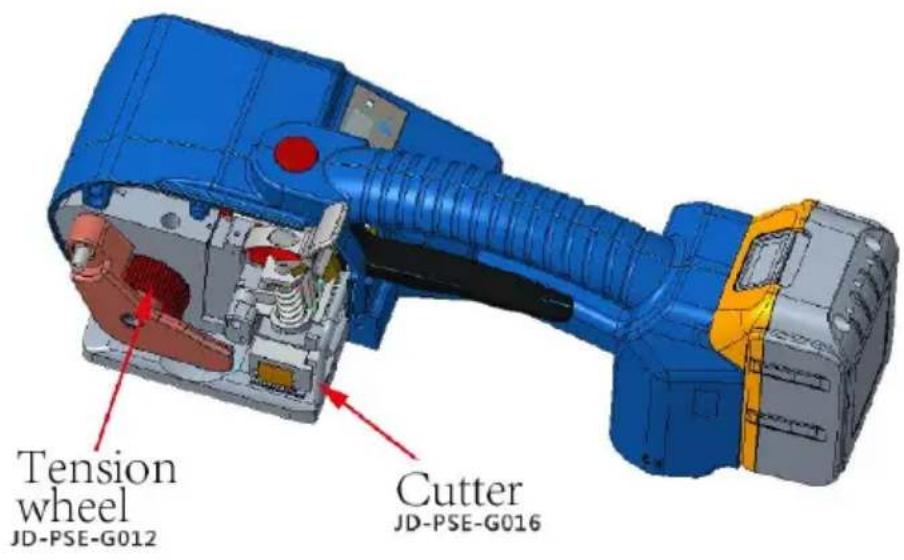

Fräser (JD-PSE-G016): Lösen Sie zuerst die Schraube an der linken Abdeckplatte (JD-L16-G01) und entfernen Sie sie. Entfernen Sie dann die Schraube am Fräser und entnehmen Sie den Fräser zum Austausch. Installieren Sie den Fräser nach der Installation in umgekehrter Reihenfolge.

Untere Zahnplatte (JD-PSE-G011): Entfernen Sie zuerst die Schrauben, mit denen die Zahnplatte befestigt ist, und entfernen Sie sie. Ersetzen Sie dann die ausgeworfene Zahnplatte. Nach dem Ersetzen bauen Sie sie in umgekehrter Reihenfolge zusammen.

Spannrad (JD-PSE-G012): Bitte entfernen Sie die linke Abdeckplatte wie oben beschrieben, entfernen Sie die an der Verbindungswelle befestigte Mutter (JD-L16-G021), entfernen Sie die Spannradabdeckung

(JD-L16-G007) und ersetzen Sie sie. Entfernen Sie das Rückhalterad und tauschen Sie es in umgekehrter Reihenfolge aus.

Unteres Reibungsteil (JD-PSE-G013): Lösen und entfernen Sie zuerst die kopflosen Schrauben, die an der Welle des unteren Reibungsteils befestigt sind, drücken Sie das untere Reibungsteil zum Austausch von unten heraus und setzen Sie es dann in umgekehrter Reihenfolge wieder ein.

6.2 Anzieh-, Klebe- und Schnitteinstellungen

①. Wenn das Anziehen rutscht, lösen Sie die an der Zahnplatte befestigten Schrauben und installieren Sie die Zahnplattendichtung (JD-PSE-G028), um die Zahnplatte anzuheben oder die Zahnplatte auszutauschen.

②. Wenn Sie verschiedene Packbänder mit einer Dicke von 0,4–1,2 mm verwenden, stellen Sie den Spalt zwischen dem oberen Reibungsteil (JD-PSE-G008) und dem unteren Reibungsteil rechtzeitig ein, da sonst eine schlechte Schweißung auftritt. Wenn Sie den Abstand zwischen dem oberen und unteren Reibungsteil einstellen, entfernen Sie zuerst die linke Abdeckplatte, lösen Sie dann den Knopf zum Entfernen der Dichtung (JD-PSE-G005) und befestigen Sie den unteren Kompressionsschaft der Verbindungsplatte (JD-PSE-G022) mit einem Schlitzschraubendreher und drehen Sie dann die Mutter an der Verbindungswelle im oder gegen den Uhrzeigersinn. Bei einer Drehung im Uhrzeigersinn wird das Spiel zwischen dem oberen und unteren Reibteil größer, bei einer Drehung gegen den Uhrzeigersinn wird das Spiel kleiner.

③. Die Klebezeit und die Anzugskraft werden über die digitalen Anzeigefenster E und F auf der rechten Abdeckung eingestellt. Taste E stellt die Schweißzeit ein und Taste F regelt die Anzugskraft, die von Stufe 1 bis Stufe 9 erhöht wird. ④. Informationen zum Ersetzen von Verschleißteilen und zur Anpassung der Klebe- und Schweißzeit (Wirkung) finden Sie in der folgenden Tabelle.

Diagramm des Schweiß- und Klebeeffekts

7. Häufige elektrische Fehler

Wenn das Ballenpressenwerkzeug während des Gebrauchs plötzlich klemmt und die LED rot leuchtet, und das im Werkzeug feststeckende Ballenpressenband nicht entfernt werden kann, schalten Sie bitte sofort die Stromversorgung aus und schneiden Sie die Bänder durch, um die im Werkzeug feststeckenden Bänder zu lösen. Laden Sie die Batterie umgehend auf oder ersetzen Sie die Batterie. Wenn Sie sicher sind, dass die Batterie geladen ist und der Fehler weiterhin besteht, müssen Sie nach dem Entfernen der Batterie die linke und rechte Kunststoffabdeckung abnehmen, um das Werkzeug zu überprüfen.

Überprüfen Sie beispielsweise, ob die Schalter oder die Verkabelung an jedem Schalter oder an den Motoren nicht abgefallen ist, und ersetzen Sie gegebenenfalls den Mikroschalter oder den Motor der Reibungsdichtung.

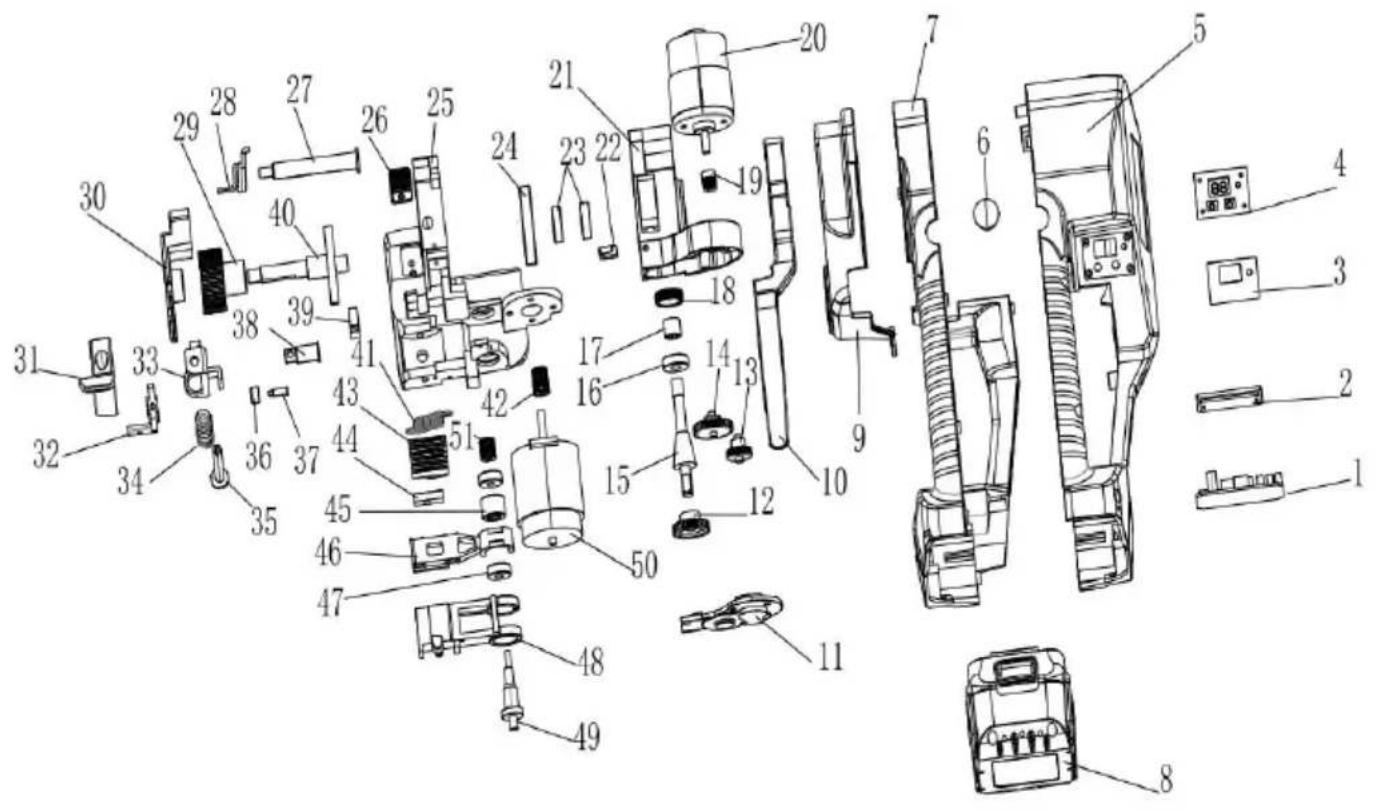

10. Produktexplosionszeichnung und Teileliste

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Zertifikat für technischen Support und E-Garantie www.vevor.com/support
