Type de produit	Machine de cerclage portative
Marque	Vevor
Modèle	DS-16
Dimensions (L x l x H)	360 x 130 x 140 mm
Alimentation	Batterie lithium-ion 18 V, 5000 mAh
Chargeur	Entrée AC 100-240 V, sortie 21 V / 2,5 A, temps de charge environ 90 minutes
Matériaux de cerclage compatibles	Bandes PET et PP, largeur 9-16 mm, épaisseur 0,4-1,2 mm
Force de tension maximale	3200 N (réglable de 600 à 3200 N en 9 niveaux)
Vitesse d'alimentation de la sangle	50-150 mm/s
Modes de fonctionnement	Semi-automatique (appui continu) et automatique (une touche)
Nombre de cycles par charge	Jusqu'à 600 cycles (selon utilisation)
Température de fonctionnement	5 à 45 °C (optimale 15-25 °C)
Fonctions principales	Tension, soudage par friction, coupe automatique
Sécurité	Arrêt automatique en cas de bourrage, protection contre les surcharges
Pièces d'usure remplaçables	Couteau, plaque dentée inférieure, roue de tension, pièce de friction inférieure
Entretien	Vérifier régulièrement les pièces d'usure, remplacer si endommagées
Garantie	Certificat de garantie électronique, support technique sur www.vevor.com/support

FOIRE AUX QUESTIONS - DS-16 Vevor

Comment changer le mode de tension ?

Pour passer du mode semi-automatique au mode automatique (ou inversement), appuyez sur le bouton de tension tout en soulevant la poignée. Lorsque l'indicateur clignote alternativement, la conversion est effectuée.

Que faire si la machine ne serre pas correctement ?

Vérifiez d'abord la force de tension réglée (niveaux 1-9). Si le serrage glisse, desserrez les vis de la plaque dentée et installez un joint (JD-PSE-G028) pour la relever, ou remplacez la plaque dentée. Assurez-vous également que les sangles sont compatibles et en bon état.

Comment remplacer le couteau ?

Débranchez l'alimentation et retirez la batterie. Desserrez la vis du couvercle gauche (JD-L16-G01) et retirez-le. Retirez la vis du couteau (JD-PSE-G016) et remplacez-le. Remontez dans l'ordre inverse.

Quelle batterie utiliser ?

Utilisez une batterie au lithium de 18 V avec une capacité de 5000 mAh. La batterie doit être achetée séparément si non fournie. Ne chargez que des batteries compatibles avec le chargeur fourni (sortie 21 V / 2,5 A).

Comment éviter les ruptures de sangle ?

Utilisez des sangles de la bonne largeur (9-16 mm) et épaisseur (0,4-1,2 mm). Ne serrez pas excessivement : réglez la force de tension adaptée à la charge. Ajoutez des protections d'angle pour les charges tranchantes. Tenez-vous à l'écart de la ligne de tension lors du fonctionnement.

Comment régler le temps de soudage ?

Le temps de soudage est réglé via la touche E sur l'affichage numérique (capot droit). Augmentez ou diminuez le niveau (1-9) pour ajuster le temps de friction. Un temps trop court ou trop long peut affecter la qualité de la soudure.

Quels types de sangles sont compatibles ?

La machine accepte des sangles en PET (polyester) et PP (polypropylène), à surface plane ou gaufrée. La largeur doit être comprise entre 9 et 16 mm et l'épaisseur entre 0,4 et 1,2 mm.

Comment nettoyer la machine ?

Débranchez l'alimentation et retirez la batterie avant tout nettoyage. Utilisez un chiffon sec pour enlever la poussière et les débris. Ne pas utiliser d'eau ni de produits chimiques. Vérifiez régulièrement la zone de soudage par friction et retirez les résidus.

Pourquoi la machine s'arrête-t-elle soudainement ?

Cela peut être dû à un bourrage de sangle, une batterie faible ou un défaut électrique. Éteignez l'alimentation, coupez la sangle coincée et retirez-la. Si la batterie est faible, rechargez-la. Si le problème persiste, vérifiez les connexions internes après avoir retiré la batterie.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles sur le site de Vevor ou auprès de revendeurs agréés. Les références des pièces d'usure sont dans le manuel : couteau (JD-PSE-G016), plaque dentée (JD-PSE-G011), roue de tension (JD-PSE-G012), pièce de friction inférieure (JD-PSE-G013). Contactez le support technique via www.vevor.com/support.

MODE D'EMPLOI DS-16 Vevor

Support technique et certificat de garantie électronique www.vevor.com/support

Machine de cerclage

MODÈLE : DS-16

Merci beaucoup d'avoir choisi cette machine de cerclage. Veuillez lire toutes les instructions avant de l'utiliser. Les informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

1. Consignes de sécurité

Une formation correcte est requise. Le personnel non correctement formé n'est pas autorisé à utiliser la cercleuse. Une utilisation incorrecte peut entraîner des dommages matériels ou des blessures corporelles.

1.1 Fonctionnement sur batterie

* Protection environnementale

Veuillez ne pas jeter la batterie usagée dans la poubelle domestique ou dans le seau d'eaux usées. Veuillez ne pas frapper ou brûler la batterie usagée.

* Risque de court-circuit

Ne stockez pas les piles avec d'autres objets métalliques. Veuillez ne pas démonter les piles vous-même et les stocker dans un endroit résistant au gel. La température ambiante ne doit pas dépasser 50 °C.

Ne chargez pas les piles usagées et remplacez-les par des neuves lorsqu'elles sont endommagées ou inutilisables.

1.2 Risques de blessures aux yeux

Veuillez porter des lunettes de protection pour éviter d'endommager vos yeux lorsque vous utilisez ce produit.

1.3 Fonctionnement

Veuillez lire attentivement les instructions et vous entraîner correctement avant utilisation. Les personnes qui n'ont pas été correctement formées ne sont pas autorisées à utiliser la presse à balles avant de serrer les sangles. Si les instructions ne sont pas suivies ou si le cerclage est chargé de manière déraisonnable, cela peut entraîner une

rupture du cerclage ou une panne de la machine. Ne placez pas vos mains sur la zone de reliure, la zone de collage ou la zone de coupe si vous n'êtes pas familiarisé avec la presse à balles. Placez vos mains sur la zone de reliure, la zone de collage et la zone de coupe. Découpe au cutter.

1.4 Zone de soudage par friction

Vous devez vérifier l'état de la zone de soudage par friction et vous familiariser avec le contrôle et le réglage du temps de friction et du temps de serrage. Un temps de friction irrégulier peut entraîner une mauvaise adhérence et causer de graves dommages. Veuillez donc ne pas expédier ou transporter des boîtes qui n'ont pas été correctement emballées et manipulées.

1.5 Répartition des sangles d'emballage

Veuillez utiliser le chariot du plateau de ceinture spécialement conçu pour distribuer les sangles. Lorsqu'elles ne sont pas utilisées, fixez l'extrémité des sangles dans l'ouverture de fixation des sangles.

1.6 Avertissement concernant les sangles

N'utilisez pas de sangles pour traîner ou soulever des charges, cela pourrait entraîner des dommages matériels ou des blessures corporelles.

1.7 Risques de rupture de sangle

Mauvais fonctionnement ; trop serré ; ne pas utiliser le cerclage comme requis entraînera la perte de la force de tension ou la rupture du cerclage, ce qui pourrait éventuellement endommager la boîte/les marchandises et briser l'objet, faire perdre l'équilibre et tomber à l'opérateur ou provoquer la machine de cerclage. Et le cerclage heurte rapidement le visage de l'opérateur, provoquant ainsi des blessures.

■ Remarque

* Si la charge est remplie de bords tranchants, veuillez ajouter une protection des bords.

* Enroulez les sangles autour de la zone appropriée à attacher. * L'opérateur ne doit pas être dans la même position en ligne droite

avec la cercleuse pendant le serrage et la friction pour éviter que la presse et les sangles ne basculent sur le visage de l'opérateur. Et rappelez aux spectateurs de rester à l'écart de la zone d'exploitation pendant le fonctionnement. Veuillez également utiliser le cerclage avec les spécifications de largeur et de résistance recommandées, ce qui contribuera à améliorer la qualité et l'efficacité de l'emballage, car un cerclage inadapté peut provoquer la rupture du cerclage ou le détachement de la boîte pendant le transport.

1.8 Coupe des sangles

Lors de la coupe des sangles, veuillez utiliser l'outil de coupe approprié et garder une distance de sécurité avec les personnes. Ne coupez pas les sangles dans la direction où elles pourraient se détendre brusquement. Utilisez uniquement des outils spécialement conçus pour couper les sangles, et non des marteaux, pinces, haches, scies à métaux, etc.

1.9 Risques de glissades et de chutes

Veuillez garder la zone de cerclage propre et bien rangée, car des zones de travail en désordre peuvent provoquer des accidents. Des chutes peuvent survenir si vous ne faites pas attention, en particulier dans les petites zones de travail comme les cages d'escalier. Essayez de garder votre équilibre lors de la manipulation. Les deux pieds doivent être sur une surface plane et stable en même temps. N'utilisez pas l'appareil si vous ne vous sentez pas bien ou si vous êtes dans une condition physique difficile.

Veuillez noter les précautions mentionnées spécifiquement pour la zone de travail.

1.10 Dangers de la presse à balles

* Un bon entretien de la presse est très nécessaire. * Vérifiez régulièrement les pièces de la presse. En cas d'usure ou de dommages, veuillez ne pas continuer à utiliser la presse jusqu'à ce que ces pièces soient remplacées. * N'utilisez pas la presse sans les sangles. * Ne modifiez pas la presse car cela pourrait provoquer des blessures.

2. Paramètres techniques

2.1 Description de l'outil de cerclage sur batterie

L'outil de cerclage sur batterie DS-16 offre des performances d'étanchéité parfaites. Il permet aux utilisateurs de profiter d'un moyen de cerclage efficace. Le DS-16 a une puissance de tension maximale de N et 9 niveaux peuvent être ajustés par affichage numérique. Il est alimenté par une batterie au lithium haute capacité de 6 000 mAh, ce qui lui permet de fonctionner 600 cycles par charge complète. L'un des principaux arguments de vente est qu'il est économique par rapport aux produits similaires disponibles sur le marché. C'est un bon produit pour que les concessionnaires explorent et saisissent le marché. Le DS-16 est un outil si puissant et peut être largement utilisé dans la plupart des industries.

2.2 Dimensions de la presse

Longueur : 360 mm

Largeur : 130 mm

Hauteur : 140 mm

2.3 Matériaux de cerclage

Matériau des sangles : ruban PET (polyester) et PP (polypropylène) à surface plane ou gaufrée.

Spécifications des sangles : largeur 9-16 mm, épaisseur 0,4-1,2 mm.

Veuillez choisir les sangles de la taille appropriée en fonction des balles que vous achetez.

2.4 Résistance des sangles

Force d'étirement : réglable de 600 à 3200 N, la valeur maximale étant déterminée par le matériau des sangles.

Vitesse d'alimentation de la sangle : 50-150 mm/s. Résistance au frottement : environ 75 % de la valeur de résistance des sangles.

2.5 Environnement de travail

La température ambiante de fonctionnement est de 5 à 45 °C, avec une température de fonctionnement optimale de 15 à 25 °C.

Utiliser ou conserver avec soin pour se protéger de l'eau et de l'humidité.

3. Accessoires

■ Remarque : Veuillez utiliser les accessoires ou les

accessoires mentionnés dans le manuel ; l'utilisation d'autres accessoires peut endommager l'équipement ou provoquer des blessures.

3.1 Presse à balles portative rechargeable

Étant donné que la presse utilise des batteries nickel-cadmium (NiCd) ou nickel-hydrure métallique (NiMH), veuillez acheter les batteries séparément en fonction des paramètres suivants.

Type : batterie au lithium.

Tension : 18 V.

Capacité : 5000 mAh

3.2 Chargeur de batterie

Chargement direct (en option)

Tension d'entrée du chargeur : AC 100-240 V.

Tension de sortie : 21 V, 2,5 A.

Temps de charge : environ 90 minutes.

4. Opérations

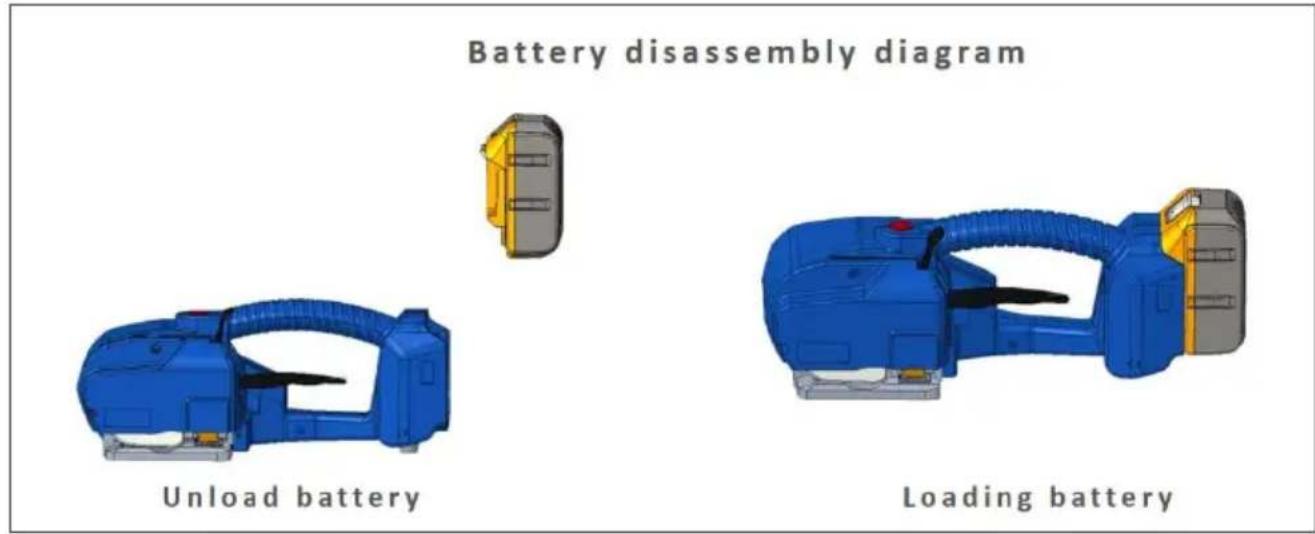

4.1 Installation de la batterie

* Ne laissez pas les batteries de la presse à balles sous la pluie ou dans l'eau.

* Pour des raisons de sécurité, la batterie est livrée non chargée et séparée de l'appareil, veuillez suivre les instructions de montage.

* Retirez la batterie en appuyant sur le clip snap de la batterie avec le pouce et en l'extrayant vers le haut, ou en relâchant le clip snap après avoir chargé la batterie.

* Le voyant est rouge lorsque la batterie est faible, le voyant est rouge

pendant la charge et le voyant de charge est vert lorsque la charge est terminée.

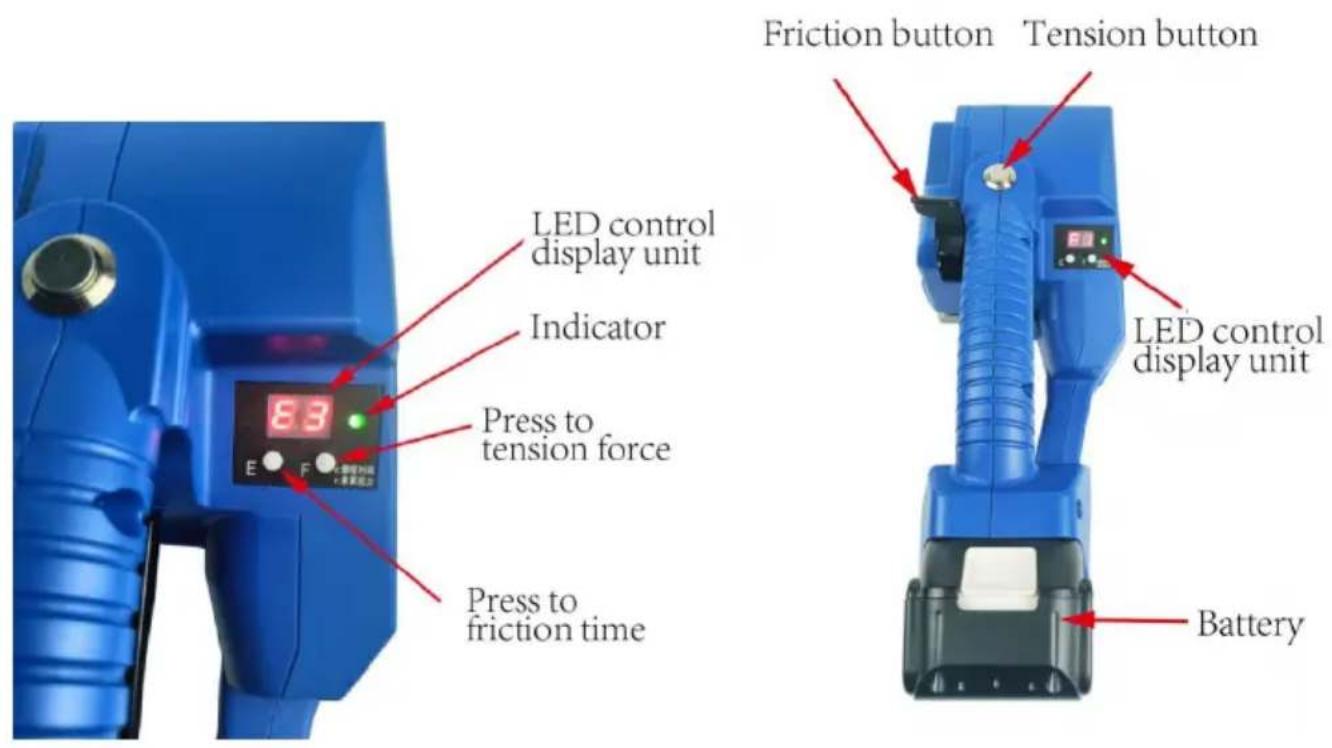

4.2 Éléments de commande

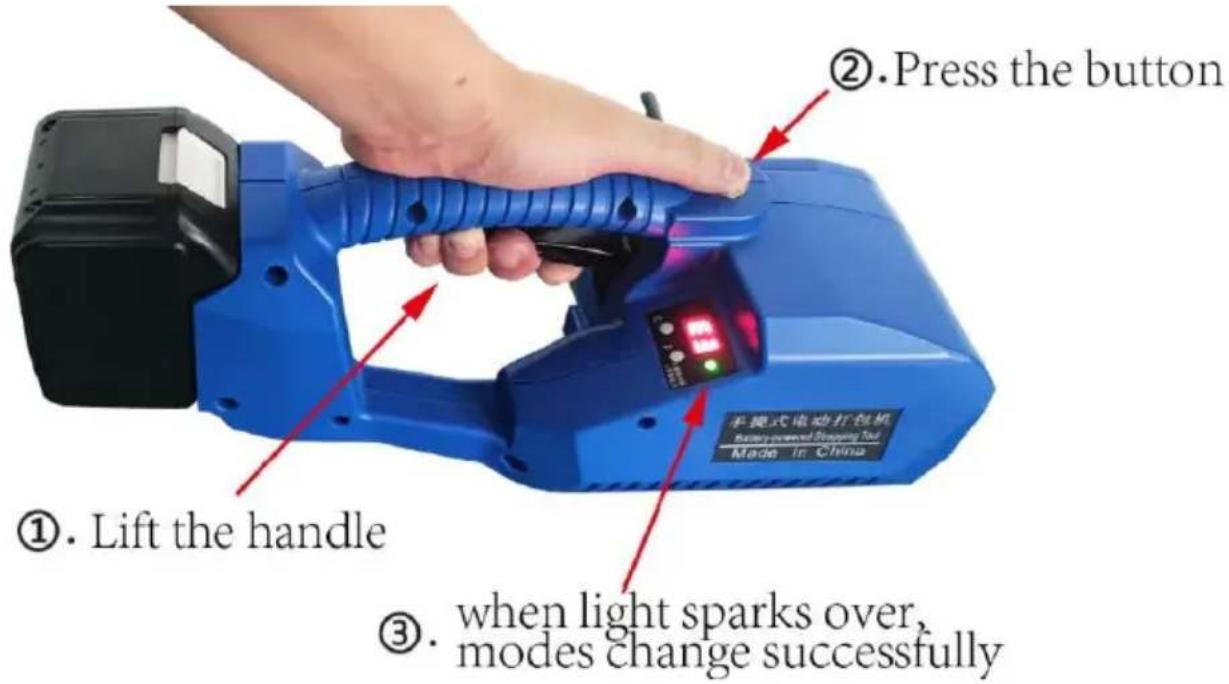

4.3 Mode semi-automatique et mode automatique

Le L-16 dispose de 2 modes de tension : une touche pour tendre et appuyer continuellement sur le bouton pour tendre. Comment faire une conversion de mode ? Appuyez simplement sur le bouton de tension, soulevez la poignée en même temps et lorsque l'indicateur clignote

alternativement, la conversion de mode est effectuée.

4.4 Opérations de la presse

*Mode de tension semi-automatique (appuyez continuellement sur le bouton pour tendre)

Étape 1 Enroulez et empilez les sangles

Veuillez enrouler les sangles de la manière indiquée et ne laissez à aucun moment les sangles être mouillées par de l'huile ou d'autres débris.

L'étape 2 insère les sangles dans la presse

Lors de l'insertion des sangles, les sangles dans le sens de la tension doivent être empilées à l'extrémité supérieure, la sangle inférieure doit

être étirée jusqu'au bas de la roue d'alimentation pour couvrir l'avant de la plaque dentaire 5 à 10 mm plus longtemps. Lors de l'insertion des sangles, veuillez soulever la poignée avec votre main droite, insérez les sangles avec votre main gauche, les extrémités supérieure et inférieure des sangles doivent être empilées parallèlement les unes aux autres ; avoir relâché la poignée de levage.

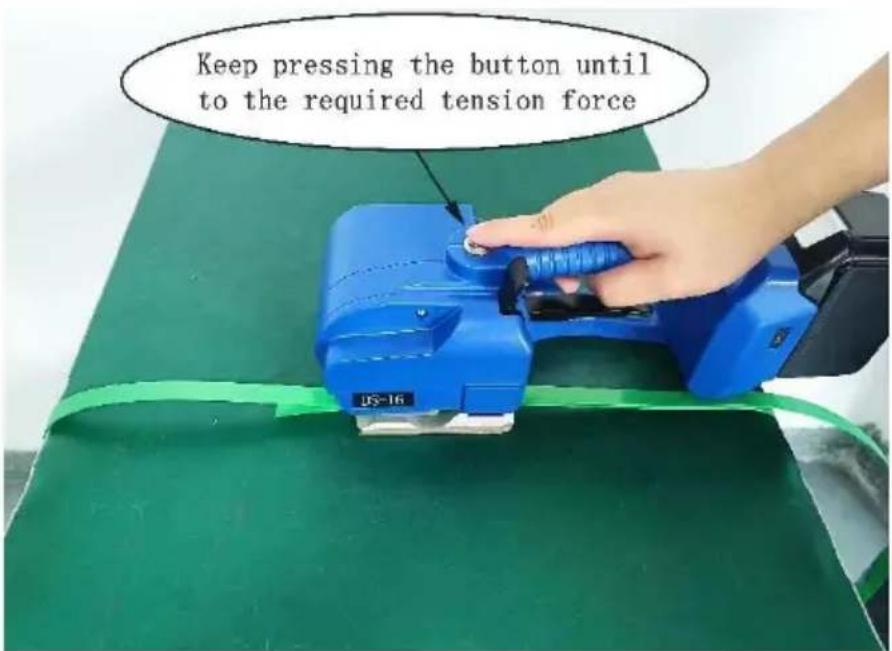

Étape 3 Serrez ou introduisez les sangles

Lorsque vous appuyez sur le bouton de tension et que vous le relâchez, la presse vous donnera le temps de serrage prédéfini par défaut. Lorsque l'étanchéité n'est pas suffisante ou trop serrée, augmentez ou diminuez simplement le niveau de puissance de tension de manière appropriée jusqu'à ce qu'elle soit appropriée. Lors du serrage, gardez la presse en mouvement parallèle et dans la direction avant de la presse, évitez les objets divers.

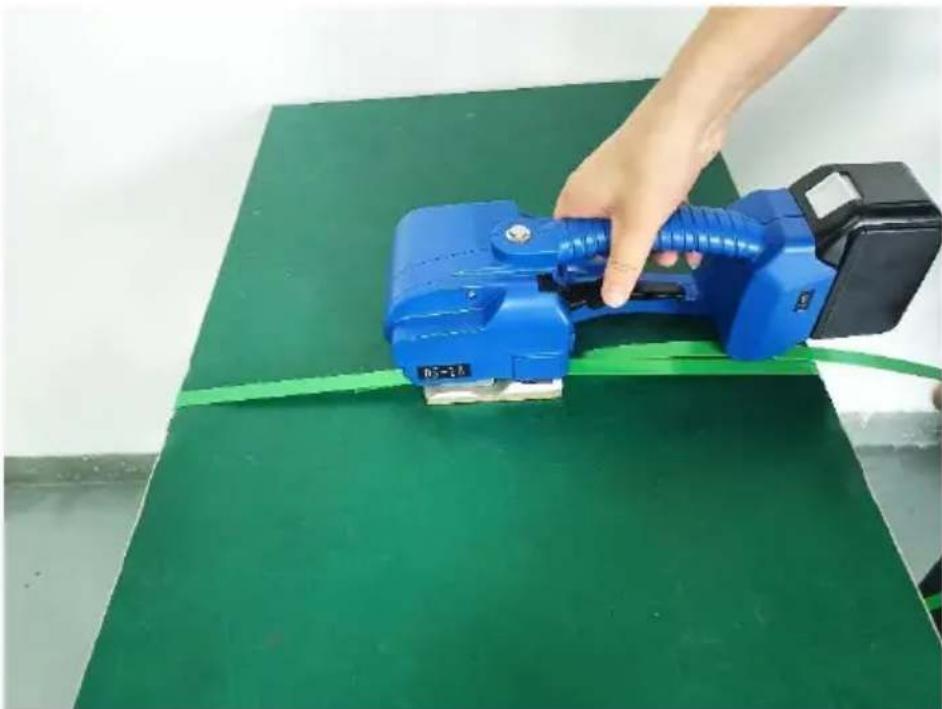

Étape 4 Souder les sangles

Après avoir appuyé sur le bouton par friction, la presse scelle et coupe automatiquement les sangles (le temps est prédéfini par le système et peut être augmenté ou diminué pour ajuster le niveau de temps de friction

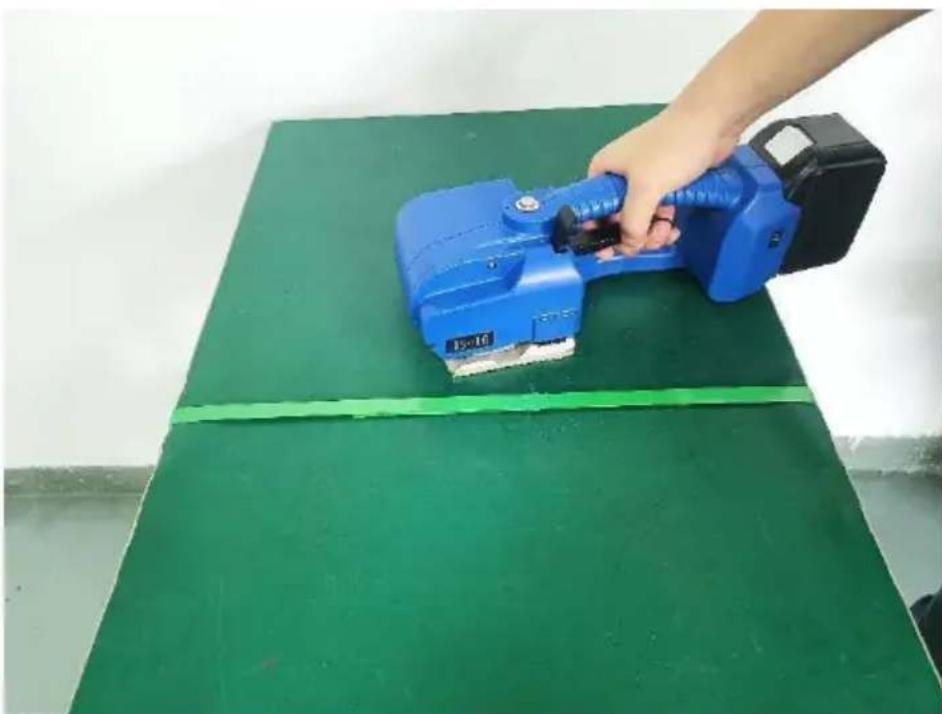

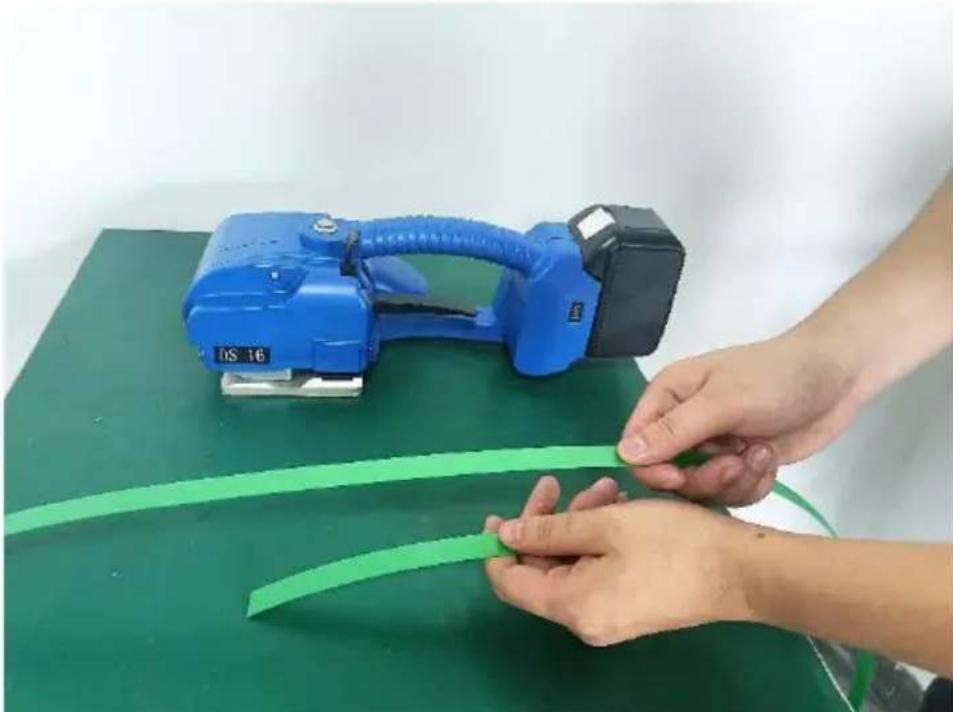

Étape 5 Éloignez la presse

Une fois l'opération de liage terminée, soulevez la poignée et tournez la roue d'alimentation en sens inverse pour desserrer les sangles, puis éloignez la presse.

*Une touche pour le mode tension

Étape 1 : Enroulez et empilez les sangles

Veuillez enrouler les sangles de la manière indiquée et ne laissez à aucun moment les sangles être mouillées par de l'huile ou d'autres débris.

Étape 2 : Insérez les sangles dans la presse

Lors de l'insertion des sangles, les sangles dans le sens de la tension doivent être empilées à l'extrémité supérieure, la sangle inférieure doit être étirée jusqu'au bas de la roue d'alimentation pour couvrir l'avant de la

plaque dentaire 5 à 10 mm plus longtemps. Lors de l'insertion des sangles, veuillez soulever la poignée avec votre main droite, insérez les sangles avec votre main gauche, les extrémités supérieure et inférieure des sangles doivent être empilées parallèlement les unes aux autres, puis relâchez la poignée de levage.

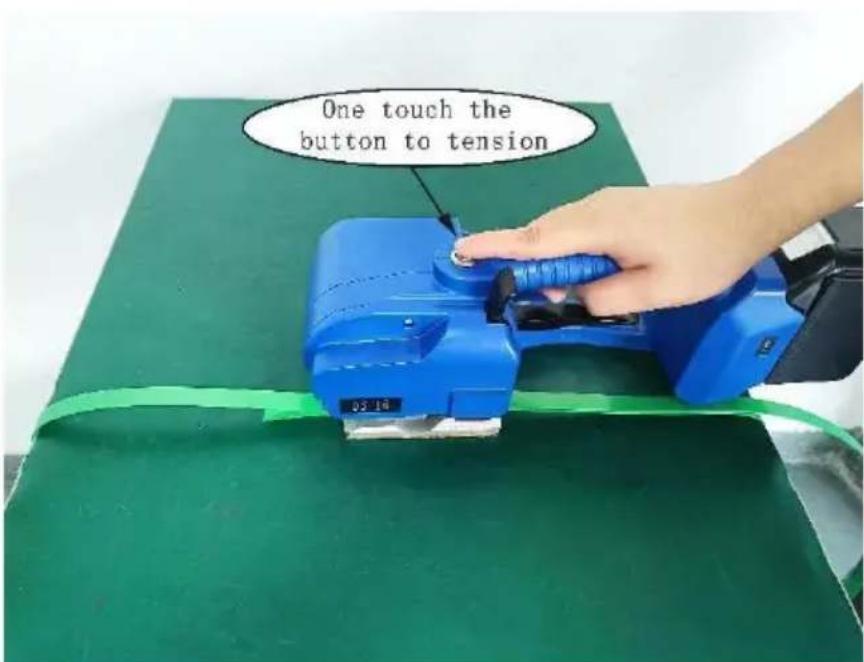

Étape 3 : Serrez les sangles

Lorsque vous appuyez sur le bouton de tension et que vous le relâchez, la presse à balles tend automatiquement les sangles.

Étape 4 : Soudez les sangles

Après avoir appuyé sur le bouton par friction, la presse scelle et coupe automatiquement les sangles (le temps est prédéfini par le système et

peut être augmenté ou diminué pour ajuster le niveau de temps de friction).

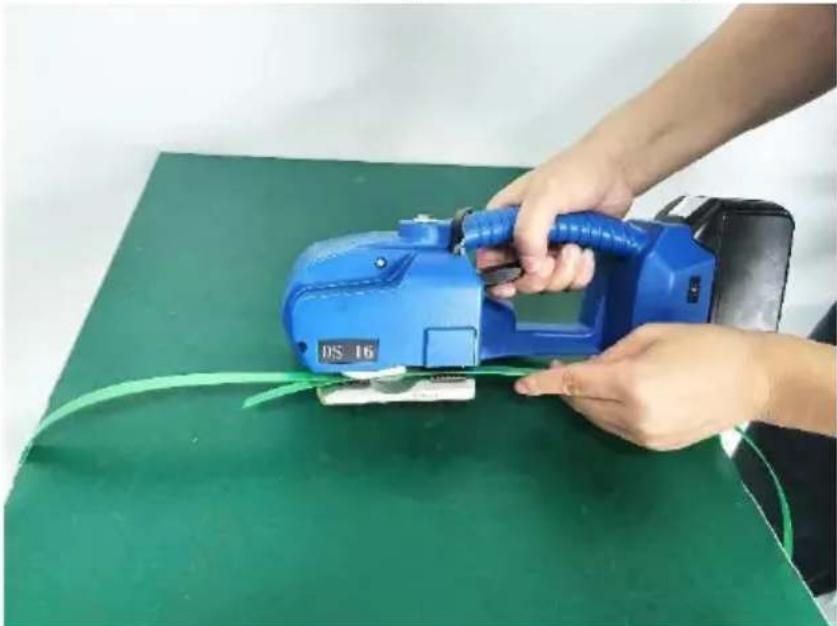

Étape 5 : Éloignez la presse

Une fois l'opération de liage terminée, soulevez la poignée et tournez la roue d'alimentation en sens inverse pour desserrer les sangles, puis éloignez la presse.

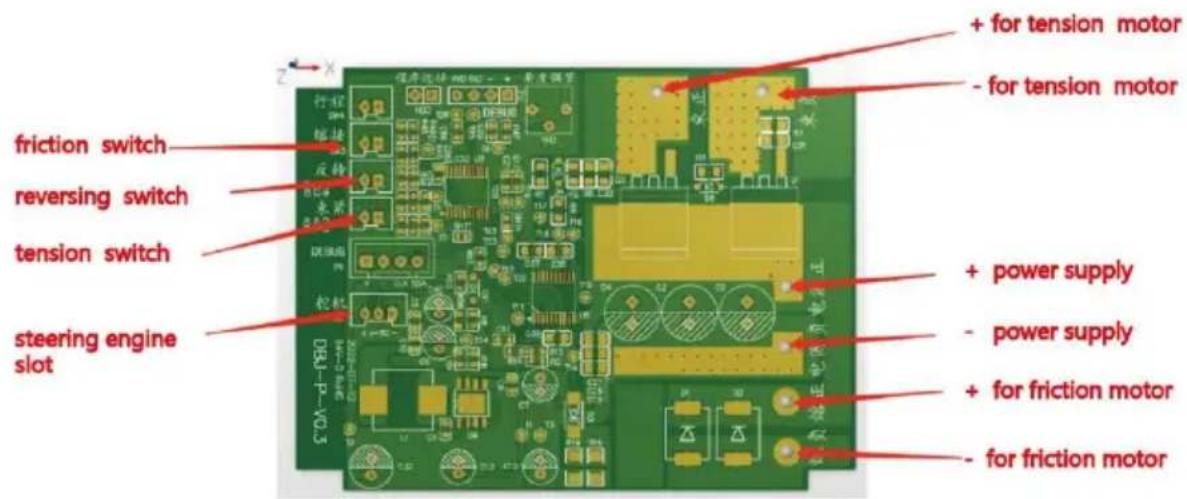

5. Connexions électriques

6. Remplacement des pièces d'usure et réglage de l'état de liaison

Remarque : Veuillez débrancher l'interrupteur d'alimentation et retirer les piles avant chaque entretien.

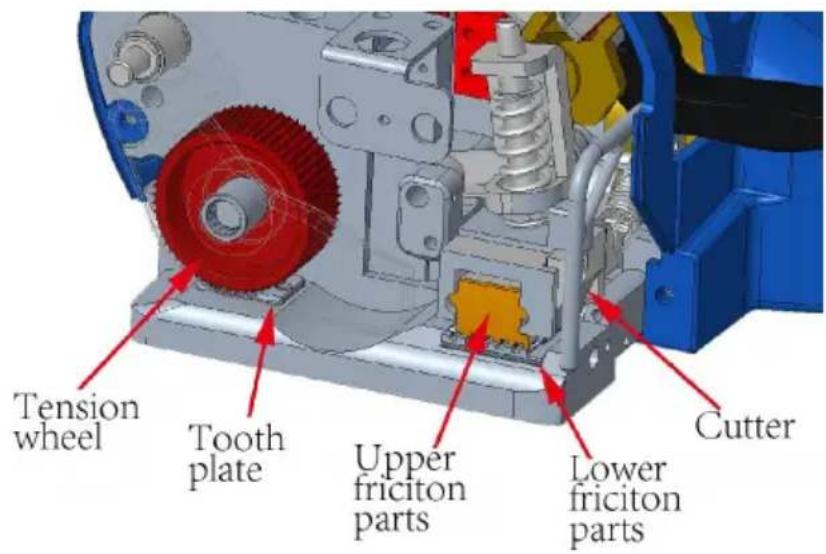

6.1 Remplacement des pièces d'usure

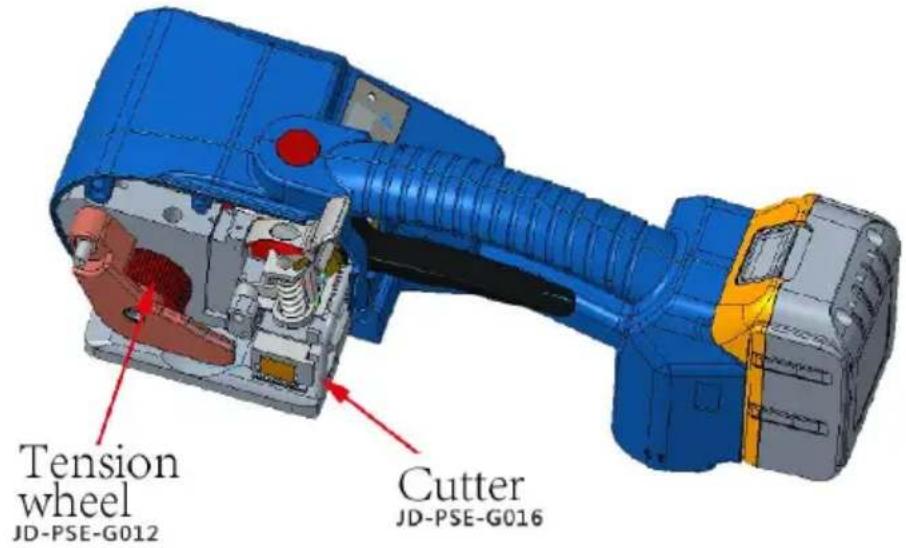

Couteau (JD-PSE-G016) : Desserrez d'abord la vis sur le couvercle gauche (JD-L16-G01) et retirez-la, puis retirez la vis du couteau et retirez le couteau pour le remplacer. Après avoir installé le couteau, installez-le dans l'ordre inverse.

Plaque dentée inférieure (JD-PSE-G011) : retirez d'abord les vis fixant la plaque dentée et retirez-la, puis remplacez la plaque dentée usée.

Après le remplacement, assemblez-la dans l'ordre inverse.

Roue de tension (JD-PSE-G012) : veuillez retirer le couvercle gauche comme décrit ci-dessus, retirer l'écrou fixé sur l'arbre de connexion (JD-L16-G021), retirer le couvercle de la roue de tension (JD-L16-G00), remplacer la roue de tension, puis remontez le tout dans l'ordre inverse.

Pièce de friction inférieure (JD-PSE-G013) : desserrez et retirez d'abord les vis sans tête fixées sur l'arbre de la pièce de friction inférieure, retirez la pièce de friction inférieure vers le bas pour la remplacer, puis remontez le tout dans l'ordre inverse.

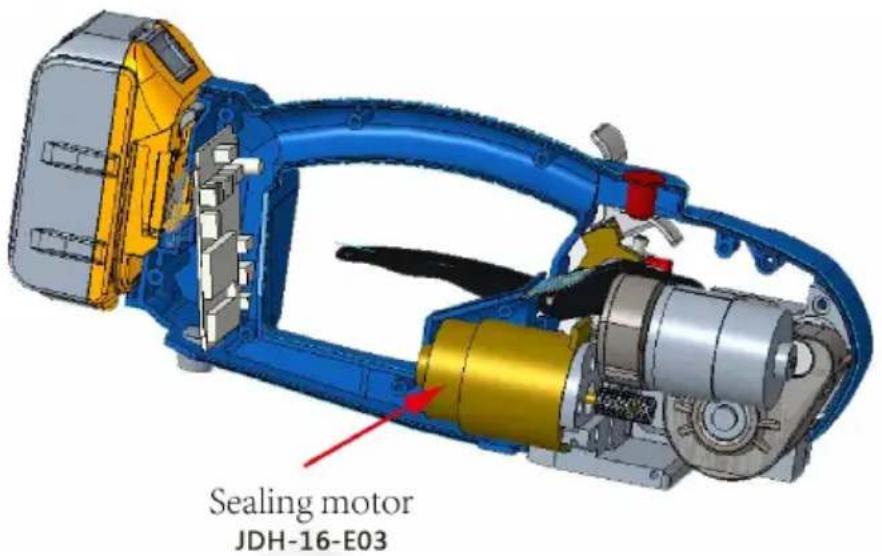

6.2 Ajustements de serrage, de collage et de coupe

①. Si le serrage glisse, desserrez les vis fixées sur la plaque dentée, installez le joint de la plaque dentée (JD-PSE-G028) pour relever la plaque dentée ou remplacez la plaque dentée. ②. Lorsque vous utilisez différentes courroies d'emballage d'une épaisseur de 0,4 à 1,2 mm, ajustez en temps opportun l'écart entre la partie de friction supérieure (JD-PSE-G008) et la partie de friction inférieure, car une mauvaise soudure se produira. Lors du réglage du jeu entre les parties de friction supérieure et inférieure, retirez d'abord la plaque de recouvrement gauche, puis desserrez le bouton de réglage d'étanchéité (JD-PSE-G005), fixez l'arbre de compression inférieur de la plaque de liaison (JD-PSE-G022) avec un tournevis plat, puis tournez l'écrou sur l'arbre de connexion dans le sens des aiguilles d'une montre ou dans le sens inverse. Lors d'une rotation dans le sens des aiguilles d'une montre, le jeu entre les parties de friction supérieure et inférieure devient plus grand, et lors d'une rotation dans le sens inverse des aiguilles d'une montre, le jeu devient plus petit. ③. Le temps de collage et la force de serrage sont réglés via les fenêtres d'affichage numérique E et F sur le capot droit. La touche E ajuste la fusion et la touche F ajuste la force de serrage, augmentant du degré 1 au degré 9. ④. Reportez-vous au tableau suivant pour le remplacement des pièces

d'usure et le réglage du temps (effet) de liaison et de soudage.

Schéma de l'effet de soudage et de liaison

7. Défauts électriques courants

En cours d'utilisation, l'outil de presse s'est soudainement bloqué et le voyant s'allume en rouge lorsque la courroie de pressage coincée dans la machine ne peut pas être retirée. Veuillez immédiatement éteindre l'alimentation, couper les sangles pour retirer les sangles coincées dans l'outil, charger rapidement la batterie ou remplacer la batterie. Lorsque vous confirmez que la batterie est alimentée et que le défaut n'est pas éliminé, vous devez retirer les couvercles en plastique gauche et droit après avoir retiré la batterie pour vérifier l'outil, comme vérifier si les interrupteurs ou le câblage sur chaque interrupteur ou sur les moteurs ne sont pas tombés, ou remplacer le micro-interrupteur ou remplacer le moteur d'étanchéité par friction.

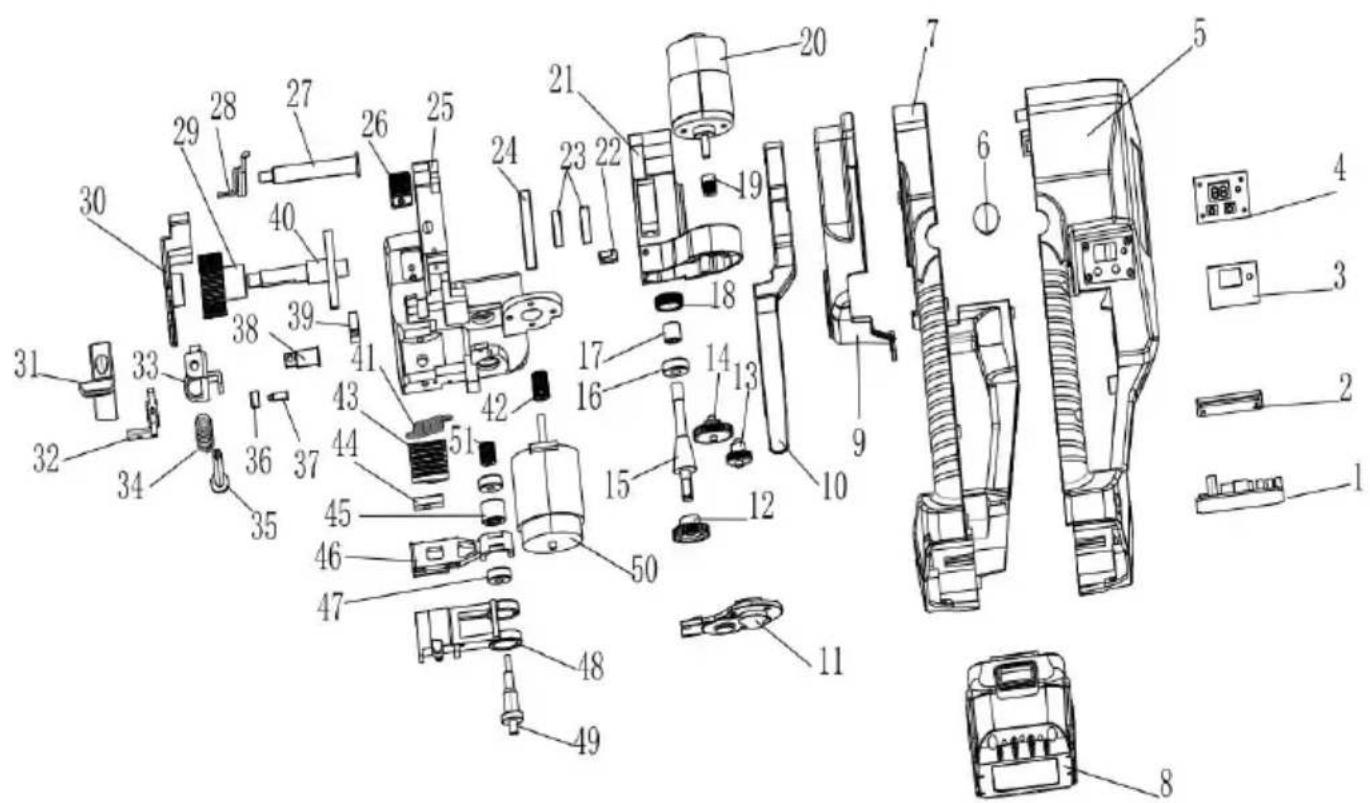

9. Vue éclatée du produit et liste des pièces
