GEBRUIKSAANWIJZING JZ48V1800W Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

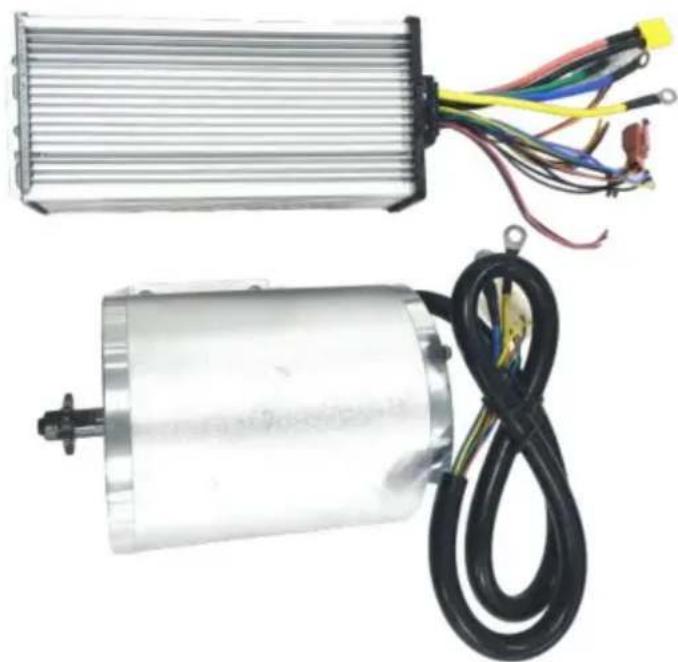

Borstelloze DC-motor

MODEL: JZ48V1800W

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Veiligheidsmaatregelen 1.1

Veiligheidswaarschuwing Lees deze

waarschuwing zorgvuldig door voordat u het apparaat gebruikt.

Zorg ervoor dat u alle veiligheidswaarschuwingen en instructies leest voordat u de motor bedient.

Het niet naleven van waarschuwingen en instructies kan leiden tot een elektrische schok, brand of ernstig letsel.

Als u problemen ondervindt, neem dan tijdig contact op met de klantenservice zodat we het kunnen oplossen. Uw tevredenheid is ons doel.

1.2 Waarschuwingsbord voor veilige werking van de motor

WARNING CAUTION DANGER

WARNING ELECTRIC SHOCK

WARNING CAUTION MECHANICAL INJURY

1.3 Risicofactor

1) Mechanische schade
2) Een elektrische schok krijgen
3) Extrusiebotsing
4) Impact van het object
5) Andere verwondingen

1.4 Operationele overwegingen en triggers voor motorongevallen die niet met het werk te maken hebben

1) Controleer of alle accessoires stevig en niet los zijn aangesloten, controleer of de pinnen in elke plug-in verbogen zijn en controleer visueel of elke interface consistent is met de instructies in de bedradingshandleiding en of de verbinding correct is. Om schrijffouten en het verbranden van de controller te voorkomen.

2) Het is aan te raden om loodzuuraccu's te gebruiken. Lithiumaccu's kunnen ook werken (let op dat de batterijspanning en het batterijvermogen overeenkomen met het vermogen van de kit). aanbevolen batterijcapaciteit is 12AH-20AH. De batterijspanning moet consistent met de motorkitspanning, waardoor een overspanningsbereik van +10% mogelijk is. De positieve en negatieve aansluitingen van de voeding moeten correct worden aangesloten (de positieve aansluiting is verbonden met de dikke lijn van de controller in het rood, en de negatieve pool is verbonden met de dikke lijn van de controller in het zwart). Opladen de batterij en de controller creëren kleine vonken en vonken, wat normaal is voor opladen.

3) Het elektrische deurslot (oranje, rood) moet worden aangesloten (u kunt de elektrisch deurslot, of u kunt de oranje en rode draden inkorten met draden), dit De operatie is de laatste stap.
4) De accessoires buiten deze kit, die behoren tot de accessoires die door u, komt mogelijk niet overeen met de kit en moet worden gebruikt na het matchen. Gelieve Neem tijdig contact op met de klantenservice om de sets op elkaar af te stemmen.

1.5 Voorzorgsmaatregelen en suggesties

Alle machinebedieners dienen een opleiding en certificaat te hebben in elektrische vaardigheden.

1) Controleer voordat u de doos opent of de verpakking intact, kapot en of er water is. Verwijder na het verwijderen van de afdekking voorzichtig het stof van de motor.
2) Installeer het op een droge, stofvrije plaats;
3) Installeer het op een goed geventileerde plaats;
4) Het is geïnstalleerd op een brede en gladde plaats voor een gemakkelijke dagelijkse bediening en onderhoud.

Bedankt voor het lezen. Mocht u nog steeds operationele problemen ondervinden, neem dan contact op met Klantenservice op tijd, voordat u contact opneemt met de klantenservice, geef dan duidelijk aan foto's genomen door de motor en controller naamplaatje, bieden duidelijke foto's en

Duidelijke video's van de accessoirebedrading die is aangesloten op elke stekker van de controller. U moet duidelijk de kleur van elke draad en de kleur van de accessoirelijn zien.

Om u een gemakkelijkere en snellere oplossing te bieden.

TECHNISCHE INFO

PRESTATIEPARAMETERS VAN JZ48V1800W MOTOR

Parameter	Numerieke waarde
Nominale spanning/V (DC)	48
Maximaal wattage/W	1800
Nominale snelheid/rpm	4500
Nominaal koppel/Nm	4
Nominale stroom/A	33
Onbelast toerental/rpm	5600±10%
Motorrendement	ÿ85%
Tandwielnummer	T8F-9T en T8F-11T
Schroefdraad	M8 Linkse aandraaidraad *1,25*12mm(Er zit draadlijm op de draad, en de demontagemoet 1-2 minuten op 80ÿ worden verwarmd
Aanbevolenreductieoverbrengingsverhouding	9-tand/11-tand:64-tand
Laadgewicht/kg	ÿ150
Afmeting/mm	134*ÿ107*112
Gewicht/kg	4±5%
Toepassingsgebied	Kleine elektrische voertuigen, elektrische fietsen, elektrische karts, elektrische scooters...

PRESTATIEPARAMETERS VAN ZWK4833 VERWERKER

Parameter	Numerieke waarde
Nominale spanning/V (DC)	48
Maximaal wattage/W	1800
Nominale stroom/A	33
Rem	Lage rem
Onderspanning/V	39
Bedrijfstemperatuur/ÿ	-25~60
Controllerbehuizingsgrootte/mm	212*87*49(fout±2mm)
Montagegat controller/mm	199*44*ÿ6(fout±2mm)
Gewicht/kg	0,63

CONFIGURATIELIJST

ÿ Borstelloze DC-motor (met voetstuk) X1 STUKS	ÿ ZWK4833 SHSS01 Beheerder X1 STUKS	ÿ ZWK4833 SHSS04 Beheerder X1 STUKS
ÿ Elektronisch gaspedaalX1 STUKS	ÿ LoodzuurladerX1 STUKS	ÿ StuurX1 INSTELLEN
ÿ Multifunctionele Britse standardaard Europese standardaard adapterstekkerX1 INSTELLEN	ÿ UitgebreidehogetemperatuurlijnX1 INSTELLEN	ÿ HardwarekitX1 INSTELLEN

Tabel 1 Productconfiguratietabel

Productnummer	Productconfiguratie
ZLWSDJTJ18007TVWHV9 ÿÿÿÿ
ZLWSDJTJ18009JWVIV9 ÿÿÿÿÿ
ZLWSDJTJ1800ZH5ULV2 ÿÿÿÿÿ
ZLWSDJTJ1800ZH5ULV3 ÿÿÿÿÿ
ZLWSDJTJ1800ZH5ULV5 ÿÿÿÿÿ
ZLWSDJTJ180083C2DV2 ÿÿÿÿÿÿ
ZLWSDJTJ180083C2DV3 ÿÿÿÿÿÿ
ZLWSDJTJ180083C2DV5 ÿÿÿÿÿÿ

De specifieke accessoires zijn afhankelijk van de gekochte producten. Als de accessoires niet in de lijst staan, moet u deze zelf aanschaffer

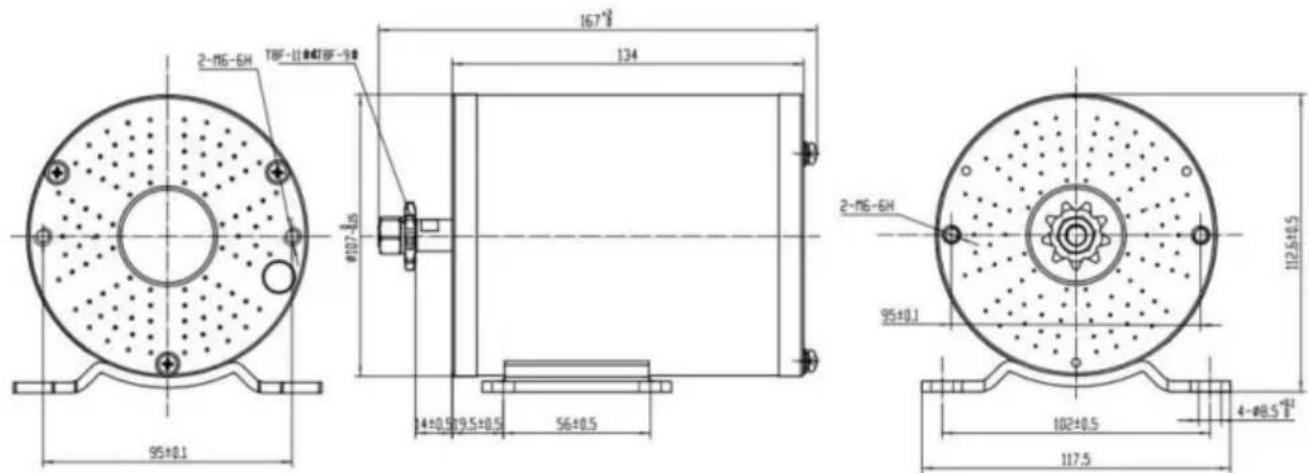

Totale afmetingen en montagematen

De afmetingen en montagematen van de motor worden weergegeven in Figuur 1.

2-M6-6H TBF-11#DTBF-9# 167±0.3 134 Ø107±0.5 14±0.5 19.5±0.5 56±0.5 2-M6-6H 95±0.1 112±0.5 102±0.5 4-Ø8.5±0.1 117.5 95±0.1

Figuur 1 Motorafmetingen en montagematen

Installeren

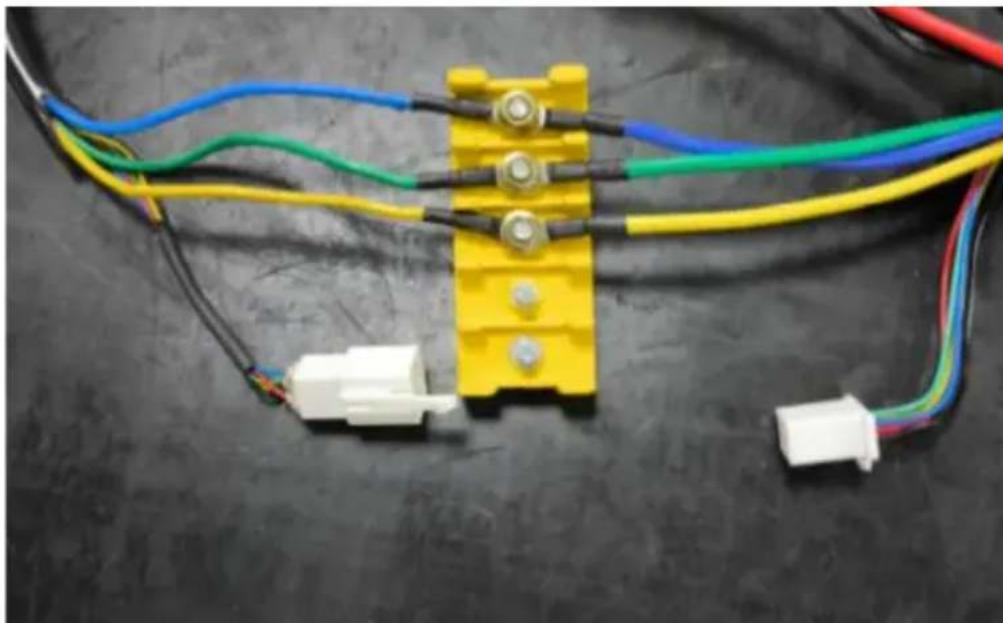

1. Motor

De A-fase lijn van de motor lead out hoofdlijn is blauw, de B-fase lijn is groen en de fase lijn is geel; De positieve pool van de voeding in de signaallijn van de positiesensc (Hall) is rood en de negatieve pool is zwart; De A-fase sensor signaallijn is blauw, de B-fase sensor signaallijn is groen en de C-fase sensor signaallijn is geel. De kleuren aan beide zijden van de motorlijn zijn hetzelfde en de motorbedrading wordt weergegeven in Afbeelding 2.

Figuur 2 Motorbedrading

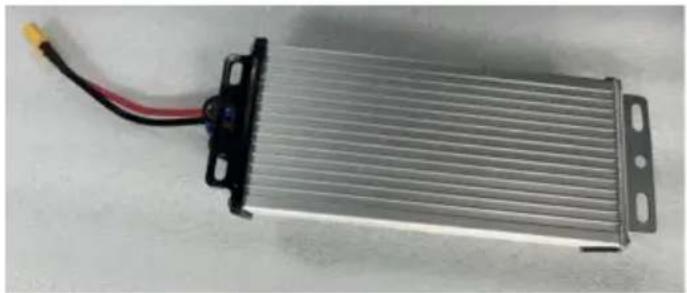

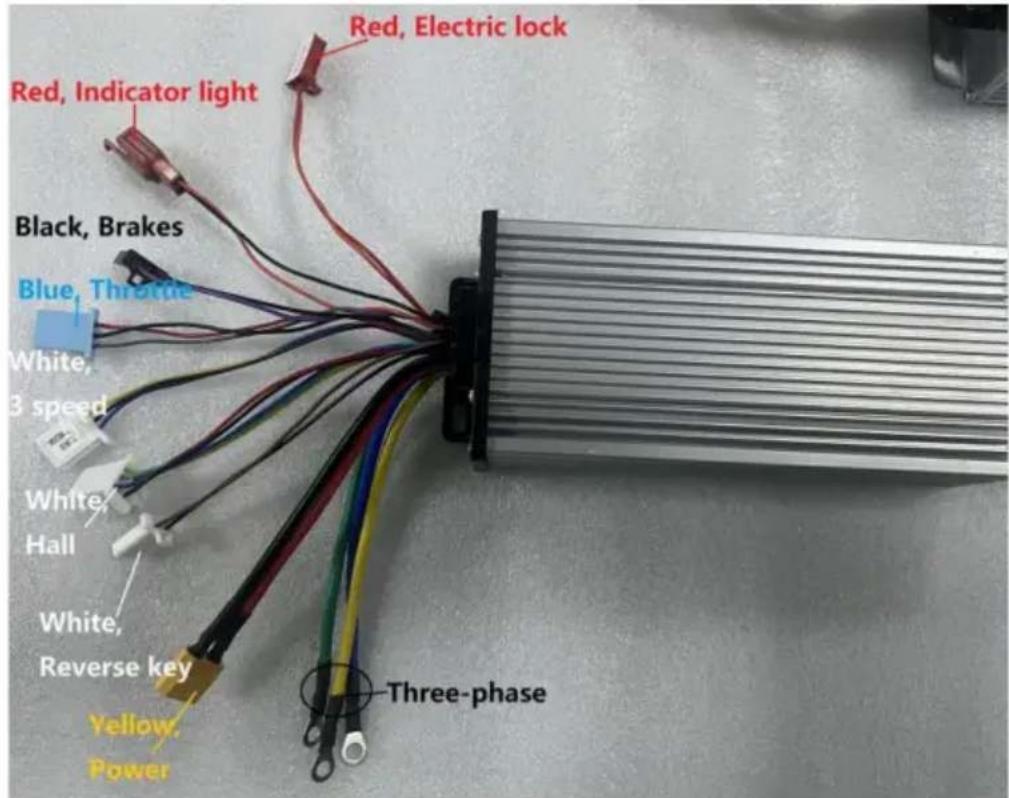

2. Controller Er

zijn twee soorten controllers. De functies van elke plug-in worden hieronder weergegeven in Figuur 3.

De positieve en negatieve waarden kunnen niet verkeerd worden aangesloten, anders zal de controller doorbranden. Er zal een lichte vonk zijn bij het aansluiten, wat een normaal opstartfenomeen is.

Figuur 4 toont de kabelaansluitingen van de controller.

3. Bijlage

3.1 Handvat

Draai aan de hendellijn (draai aan het gas).

1. Rood: +4,3V
2. Zwart: Aardingsdraad
3. Grijs: Signaallijn De

bedrading van de handgreep wordt weergegeven in Afbeelding 5.

Blue, Throttle	Red, Electric lock	White, Reverse key white, 3 speed
Handvatfunctie	Elektrische hoeveelheidsweergave + elektrisch deurslot hendel	Met drie snelheden + achteruit vooruit handvat

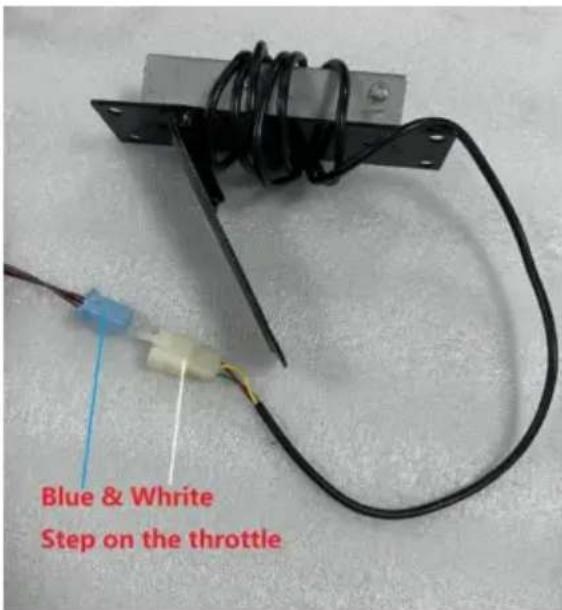

3.2 Pedaal/gaspedaal

Pedaal-/gaspedaalkabel (draaigas)

1. Rood: +4,3V

2. Zwart: Aardingsdraad

3. Grijs: Signaallijn De

bedrading van het pedaal/gaspedaal wordt weergegeven in Afbeelding 6.

Figuur 6 De bedrading van het pedaal/gaspedaal

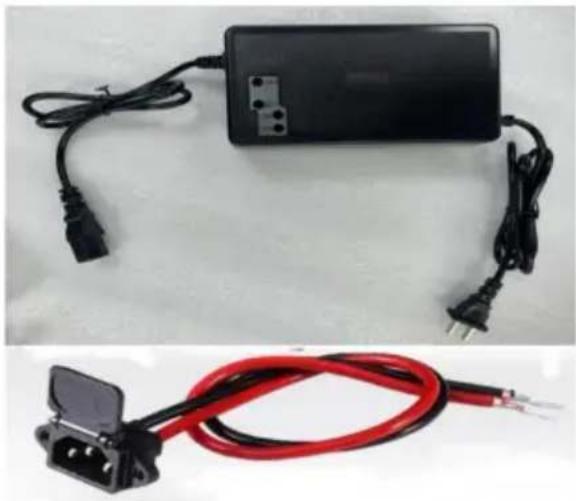

3.3 Oplader

Oplaadpoort: (LaadingangsspanningAC220)

Rood: InputDC48V Zwart: Input- De

positieve en negatieve elektroden moeten correct worden aangesloten. Afbeelding 7 Bedrading van de lader

De aansluiting van de lader wordt weergegeven in Figuur 7.

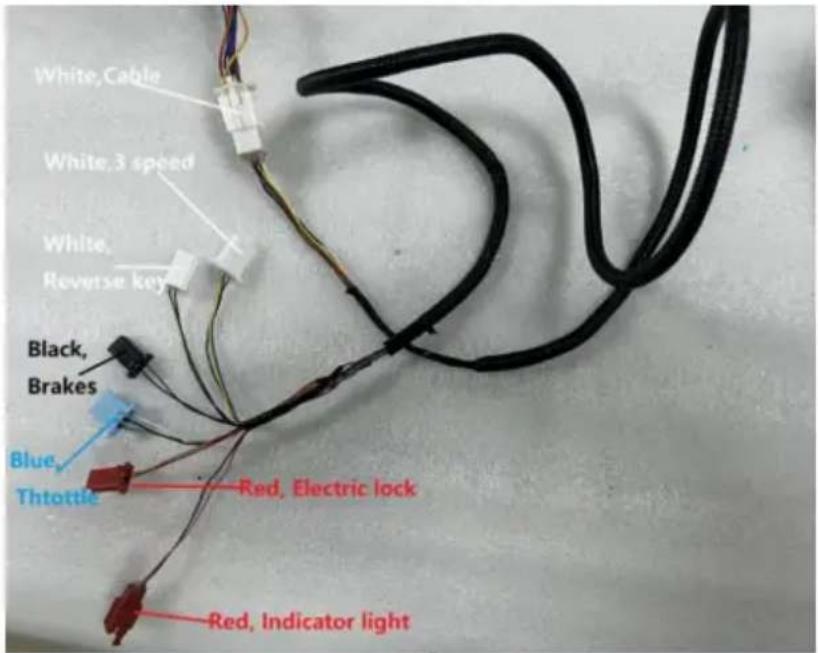

3.4 Hogetemperatuurkabel Controller

geïntegreerde plug-in en kabelverbinding. Afbeelding 8 toont de hogetemperatuurkabelverbinding.

Figuur 8 Bedrading van hogetemperatuurkabels

4. Installatie van andere accessoires (zelf aanschaffen)

4.1. Drie-snelheden schakelaar Drie-

snelheden schakelaar: standaard snelheid 2, kortsluiting van de blauwe en zwarte lijnen is 3 snelheid, kortsluiting van

de gele en zwarte lijnen is 1 snelheid).

Er zijn verschillende manieren om de driestandenschakelaar aan te sluiten, zoals weergegeven in Afbeelding 9.

Figuur 9 3 Snelheidsbedrading

Blue, Throttle White, Reverse key white, 3 speed	Black, Switch White, 3 speed	White, 3 speed Red, Switch
1. Wordt geleverd met 3 snelheden functie	2. 3 voetschakelaar bedieningen 3 snelheid	3. 3 snelheidsschakelaarbedieningen

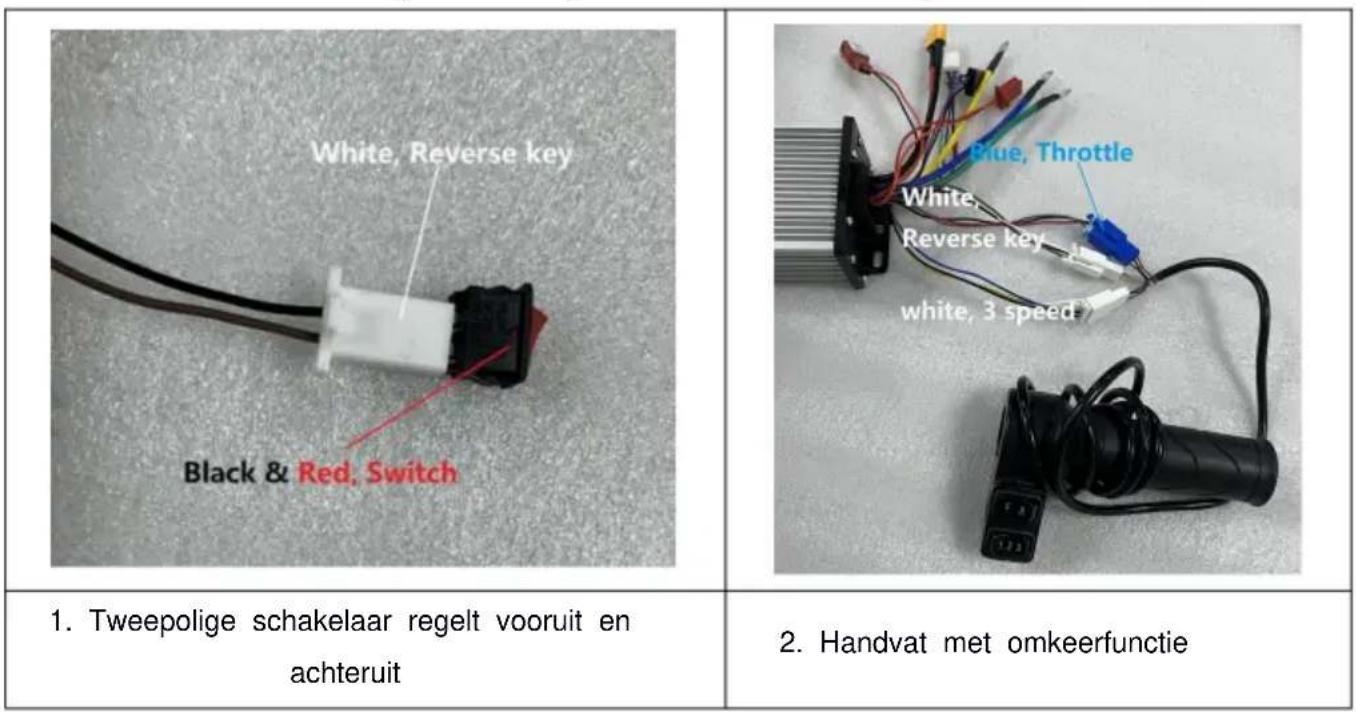

4.2 Omkeren

Reverse: Wissel bruin en zwart, de reverse snelheid is 100%. Er zijn de volgende typen reverse kabels. Afbeelding 10 toont de reverse kabels.

Figuur 10 Omgekeerde kabelverbinding

White, Reverse key Black & Red, Switch 1. Tweepolige schakelaar regelt vooruit en achteruit 2. Handvat met omkeerfunctie

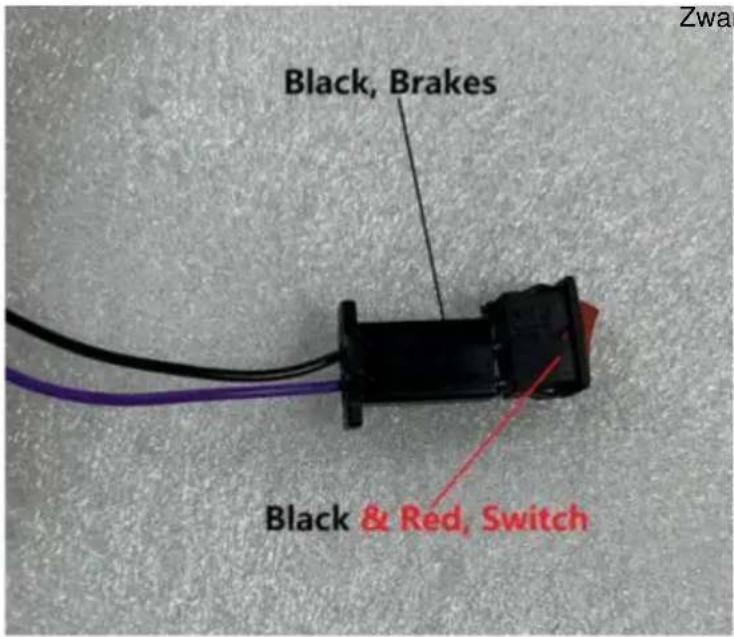

4.3 Remmen

Rem: Sluit de rem aan om de remuitschakelfunctie te realiseren. De rembedrading is weergegeven in Figuur 11.

ZwartÿRood, schakelaar

Figuur 11 Rembedrading

4.4 Elektrisch deurslot

Elektrisch deurslot: 1. Rood: p+ Het Oranje: VCC

elektrische deurslot moet normaal open blijven, anders moeten de rode en oranje lijnen door een kortsluiting met elkaar verbonden zijn.

Er zijn de volgende typen bedrading voor elektrische deursloten: de bedrading voor elektrische deursloten wordt weergegeven in Afbeelding 12.

Red, Electric lock Black & Red, Switch	Black, Switch Red & White, Electric lock	Red, Electric lock
1. Tweepolige schakelaar bedient de elektrische slot	2. Elektrisch deurslot wit plug-in en rode plug-in verbinding	3. Met elektrische deur slot handvat

Figuur 12 Bedrading van elektrisch deurslot

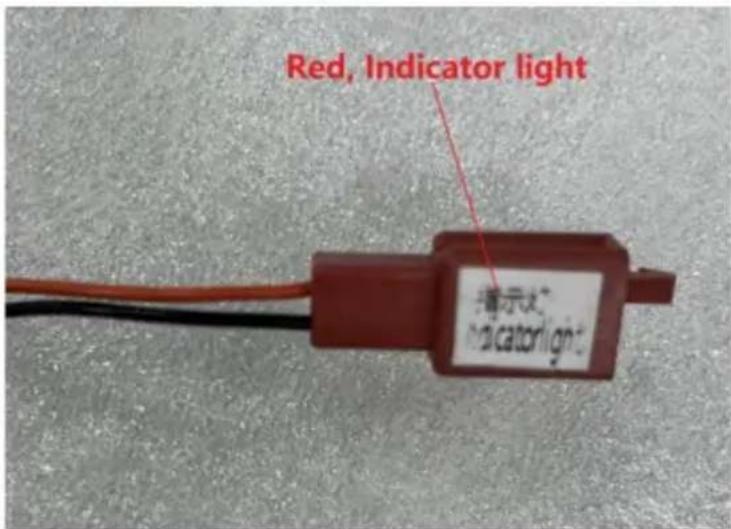

4.5 Indicatorlampjes

Indicatorlampje: Aangesloten op het batterijniveau-display, kan het worden gebruikt als een DC48V-spanningsuitgang voor DC48V om licht uit te zenden. De positieve en negatieve aansluitingen kunnen niet worden omgedraaid. Oranje is 48V+ en zwart is 48V -. De bedrading van het indicatorlampje wordt weergegeven in Afbeelding 13.

Red, Indicator light 指示灯 Indicator light

Figuur 13 Bedrading van indicatielampjes - 13 -

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Fenomeen:

Het elektronische slot moet geopend worden. Wanneer het elektronische slot geopend wordt, wordt het gas gedraaid en werkt de motor niet.

Reden:

Batterij De batterij is te zwak en bereikt niet de vereiste bedrijfsspanning

Oplossing:

1. Opladen; 2.

Selecteer een batterij met de bijbehorende bedrijfsspanning; 3. Controleer of

elke stekker correct is aangesloten en of de aangesloten aansluitingen betrouwbaar zijn aangesloten, om te voorkomen dat er niet normaal wordt gewerkt vanwege een verkeerde aansluiting of slecht contact.

Voldoet aan de Europese veiligheidscertificering.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/

EU. Het symbool met een doorgekruiste afvalbak geeft aan dat het product

Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten

die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid,

maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht apparaten.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te

bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee

voorwaarden: 1) Dit product

kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die

kan een ongewenste werking veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd. de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de product.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke

interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

verstoring door een of meer van de volgende maatregelen.

- Heroriënteer of verplaats de ontvangstantenne.

- Vergroot de afstand tussen het product en de ontvanger.

- Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
