Produkttyp	Bürstenloser Gleichstrommotor
Marke	Vevor
Modell	JZ48V1800W
Nennspannung	48 V DC
Maximale Leistung	1800 W
Nenndrehzahl	4500 U/min
Nenndrehmoment	4 Nm
Nennstrom	33 A
Leerlaufdrehzahl	5600 ± 10% U/min
Wirkungsgrad	≥ 85%
Mitgelieferte Ritzel	T8F-9T und T8F-11T
Gewinde der Schraube	M8 × 1,25 × 12 mm (Linksgewinde)
Empfohlenes Übersetzungsverhältnis	9 oder 11 Zähne : 64 Zähne
Maximal unterstütztes Lastgewicht	≤ 150 kg
Motormaße (L × B × H)	134 × 107 × 112 mm
Motorgewicht	4 ± 5% kg
Controller	ZWK4833 (48 V, 33 A)
Controllermaße	212 × 87 × 49 mm
Controllergewicht	0,63 kg
Empfohlene Batterie	Blei-Säure 12-20 Ah, Spannung 48 V (Toleranz +10%)
Betriebstemperaturbereich	-25 bis 60 °C
Hauptfunktionen	Elektronischer Gashebel, Tiefenbremsung, Umkehrung, Batterieanzeige, elektrisches Schloss
Anwendungsbereiche	Kleine Elektrofahrzeuge, Fahrräder, Karts, Tretroller
Wartung	An einem trockenen, staubfreien und gut belüfteten Ort installieren. Überprüfen Sie regelmäßig die Verbindungen.
Sicherheit	Warnungen vor Stromschlag, mechanischen Verletzungen und Brand. Lesen Sie die Anweisungen vor Gebrauch.
Mitgeliefertes Zubehör	Motor, Controller (2 Typen), Gashebel, Blei-Säure-Ladegerät, Lenker, Adapter, Hochtemperaturkabel, Hardware-Kit
Zertifizierungen	CE, FCC
Technischer Support	www.vevor.com/support

Häufig gestellte Fragen - JZ48V1800W Vevor

Welche Batterie für den Motor JZ48V1800W verwenden?

Verwenden Sie eine Blei-Säure-Batterie mit 12 bis 20 Ah und einer Nennspannung von 48 V. Die Spannung kann um bis zu 10% überschreiten (maximal 52,8 V). Lithium-Batterien sind ebenfalls kompatibel, sofern Spannung und Leistung übereinstimmen.

Wie schließe ich den Motor an den Controller an?

Die Phasendrähte des Motors sind: blau (Phase A), grün (Phase B) und gelb (Phase C). Für die Hall-Sensoren ist der rote Draht positiv, der schwarze negativ, und die Signale sind blau (A), grün (B) und gelb (C). Verbinden Sie jeden Draht mit dem entsprechenden Pin des Controllers.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zunächst, ob die Batterie ausreichend geladen ist (Spannung über 39 V). Stellen Sie sicher, dass das elektrische Schloss aktiviert ist (rote und orange Drähte verbunden). Überprüfen Sie alle Verbindungen: Sie müssen fest sitzen und ohne Verpolung sein. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie installiere ich den Controller?

Installieren Sie den Controller an einem trockenen, staubfreien und gut belüfteten Ort. Befestigen Sie ihn mit den Montagelöchern (199 × 44 mm). Verbinden Sie die Drähte gemäß dem Schaltplan: 48 V Stromversorgung (rot +, schwarz -), Motor, Gashebel, Bremse und anderes Zubehör.

Kann ich eine Lithium-Batterie verwenden?

Ja, Sie können eine Lithium-Batterie verwenden, sofern ihre Nennspannung 48 V beträgt und ihre Leistung geeignet ist (max. 1800 W). Die Spannung darf 52,8 V nicht überschreiten (Toleranz +10%). Die empfohlene Kapazität beträgt 12 bis 20 Ah.

Wie kehre ich die Drehrichtung des Motors um?

Verwenden Sie den mitgelieferten Rückwärtsgang-Schalter. Verbinden Sie die braunen und schwarzen Drähte gemäß Schaltplan. Beim Betätigen des Schalters dreht der Motor mit 100% Geschwindigkeit in die entgegengesetzte Richtung.

Was ist die minimale Betriebsspannung?

Die Unterspannungsschwelle beträgt 39 V. Unter diesem Wert schaltet der Controller die Stromversorgung ab, um die Batterie zu schützen.

Wie warte ich den Motor?

Stellen Sie sicher, dass der Motor an einem trockenen, staubfreien und belüfteten Ort installiert ist. Reinigen Sie regelmäßig den Staub mit einem trockenen Tuch. Überprüfen Sie regelmäßig, ob alle elektrischen Verbindungen fest und korrosionsfrei sind.

Wo finde ich technischen Support für diesen Motor?

Der technische Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar. Bevor Sie den Support kontaktieren, bereiten Sie klare Fotos des Typenschilds und der Verkabelung vor.

Welches Zubehör wird mit dem Motor JZ48V1800W mitgeliefert?

Das Kit enthält: den Motor mit Fuß, zwei Arten von Controllern (ZWK4833 SHSS01 und SHSS04), ein Gaspedal, ein Blei-Säure-Ladegerät, einen Lenker, einen Mehrfachstecker-Adapter, Hochtemperaturkabel und ein Hardware-Kit.

BEDIENUNGSANLEITUNG JZ48V1800W Vevor

PROBLEMES COURANTS ET REMEDES

Phénomène:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Bürstenloser Gleichstrommotor

Modell: JZ48V1800W

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bürstenloser Gleichstrommotor

MODELL: JZ48V1800W

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheitsvorkehrungen

1.1 Sicherheitshinweis Bitte

vor Inbetriebnahme sorgfältig lesen.

Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen.

Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren Verletzungen führen.

Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu lösen. Ihre Zufriedenheit ist unser Serviceziel.

1.2 Warnzeichen für den sicheren Betrieb des Motors

1.3 Risikofaktor

1) Mechanischer Schaden
2) Einen elektrischen Schlag bekommen
3) Extrusionskollision
4) Objekteinwirkung
5) Andere Verletzungen

1.4 Betriebliche Aspekte und Auslöser von Kraftfahrzeug-Nichtberufsunfällen

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prüfen Sie, ob die Stifte in jedem Plug-In verbogen sind, und überprüfen Sie visuell, ob jede Schnittstelle den Anweisungen im Verdrahtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler und das Verbrennen des Controllers zu vermeiden.

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren

(Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen). Die

Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss

entspricht der Motor-Kit-Spannung und ermöglicht einen Überspannungsbereich von +10%. Die

Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein

(der Pluspol wird mit der dicken roten Leitung des Controllers verbunden, und der

Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Laden

Die Batterie und der Controller erzeugen kleine Lichtbögen und Funken, was normal ist für

wird geladen.

3) Das elektrische Türschloss (orange, rot) muss angeschlossen sein (Sie können das

elektrisches Türschloss, oder Sie können die orangefarbenen und roten Drähte mit Drähten verkürzen), dies

Die Operation ist der letzte Schritt.

4) Das Zubehör außerhalb dieses Kits, das zum Zubehör gehört, das von

Sie, passen möglicherweise nicht zum Kit und müssen nach dem Matching verwendet werden. Bitte

Kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

1.5 Vorsichtsmaßnahmen und Vorschläge

Alle Maschinenbediener sollten über eine Ausbildung und Zertifizierung im Bereich Elektrotechnik verfügen

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und

ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub von der

Motor.

2) An einem trockenen, staubfreien Ort installieren;

3) An einem gut belüfteten Ort installieren;

4) Es ist an einem breiten und glatten Ort für eine einfache tägliche Bedienung installiert und

Wartung.

Vielen Dank für Ihre Lektüre, wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sie bitte

Kundenservice rechtzeitig, bevor Sie den Kundenservice kontaktieren, geben Sie bitte klare

Fotos vom Motor- und Controller-Typenschild, bieten klare Fotos und

Klare Videos der Zubehörverkabelung, die an jedes Plug-In des Controllers angeschlossen ist. Sie müssen

die Farbe jedes Kabels und die Farbe der Zubehörleitung deutlich erkennen.

Um Ihnen eine bequemere und schnellere Lösung zu bieten.

TECHNISCHE DATEN

LEISTUNGSPARAMETER DES JZ48V1800W MOTOR

Parameter	Zahlenwert
Nennspannung/V (DC)	48
Maximale Wattzahl/W	1800
Nenndrehzahl/U/min	4500
Nenndrehmoment/Nm	4
Bemessungsstrom/A	33
Leerlaufdrehzahl/U/min	5600 ± 10 %
Motoreffizienz	ÿ85 %
Kettenradnummer	T8F-9T und T8F-11T
Schraubengewinde	M8 Linksgewinde *1,25*12mm(Es gibt Gewindekleber am Gewinde, und die Demontagemuss 1-2 Minuten lang auf 80 °C erhitzt werden
EmpfohlenUntersetzungsverhältnis	9 Zähne/11 Zähne:64 Zähne
Lastgewicht/kg	ÿ150
Maß/mm	134*ÿ107*112
Gewicht/kg	4 ± 5 %
Geltungsbereich	Kleine Elektrofahrzeuge, Elektrofahrräder, Elektrokarts,Elektroroller...

LEISTUNGSPARAMETER DES ZWK4833 REGLER

Parameter	Zahlenwert
Nennspannung/V (DC)	48
Maximale Wattzahl/W	1800
Bemessungsstrom/A	33
Bremse	Niedrige Bremse
Unterspannung/V	39
Betriebstemperatur/ÿ	-25 bis 60
Controllergehäusegröße/mm	212*87*49 (Fehler ± 2 mm)
Regler-Montageloch/mm 199*44*ÿ6(Fehler	±2mm)
Gewicht/kg	0,63

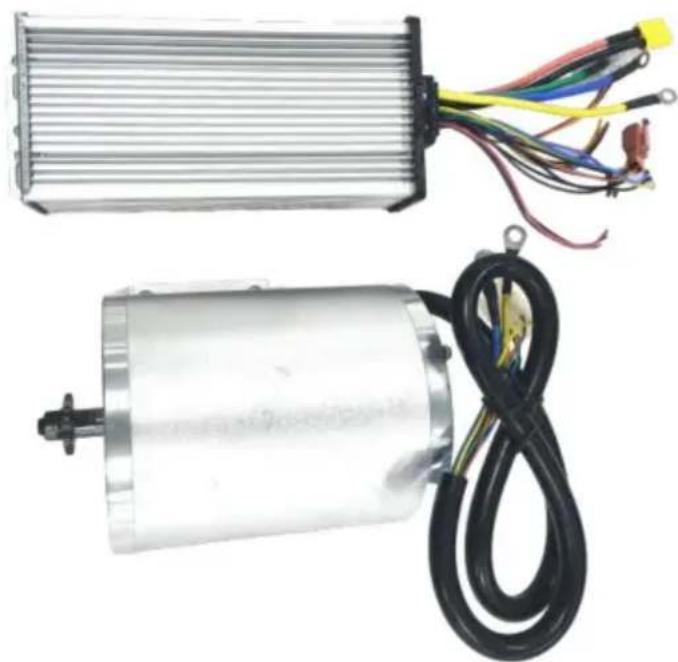

KONFIGURATIONSLISTE

ÿ Bürstenloser Gleichstrommotor (mit Standfuß) X1 PCS	ÿ ZWK4833 SHSS01Regler1 Stück	ÿ ZWK4833 SHSS04Regler1 Stück
ÿ Elektronisches Gaspedal1 Stück	ÿ Blei-Säure-Ladegerät1 Stück	ÿ LenkerX1 SATZ
ÿ Multifunktionaler Adaptersteckernach britischem Standardund europäischem Standard1 Satz	ÿ ErweiterteHochtemperaturleitungX1 SATZ	ÿ Hardware-KitX1 SATZ

Tabelle 1 Produktkonfigurationstabelle

Produktnummer	Produktkonfiguration
ZLWSDJTJ18007TVWHV9 yyyy
ZLWSDJTJ18009JWVIV9 yyyy
ZLWSDJTJ1800ZH5ULV2 yyyy
ZLWSDJTJ1800ZH5ULV3 yyyy
ZLWSDJTJ1800ZH5ULV5 yyyy
ZLWSDJTJ180083C2DV2 yyyy
ZLWSDJTJ180083C2DV3 yyyy
ZLWSDJTJ180083C2DV5 yyyy

Das spezifische Zubehör ist abhängig vom gekauften Produkt. Wenn das Zubehör nicht in der Liste enthalten ist, müssen Sie es selbst kaufen.

Gesamtabmessungen und Einbaumaße

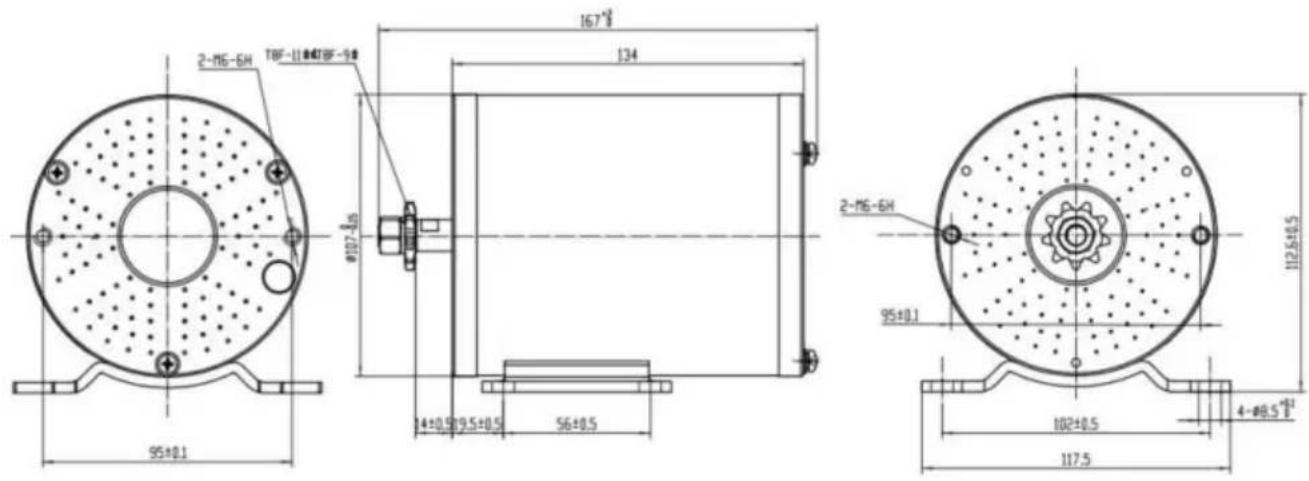

Die Abmessungen und Anbaumaße des Motors sind in Bild 1 dargestellt.

Bild 1 Motorabmessungen und Anbaumaße

Installieren

1. Motor

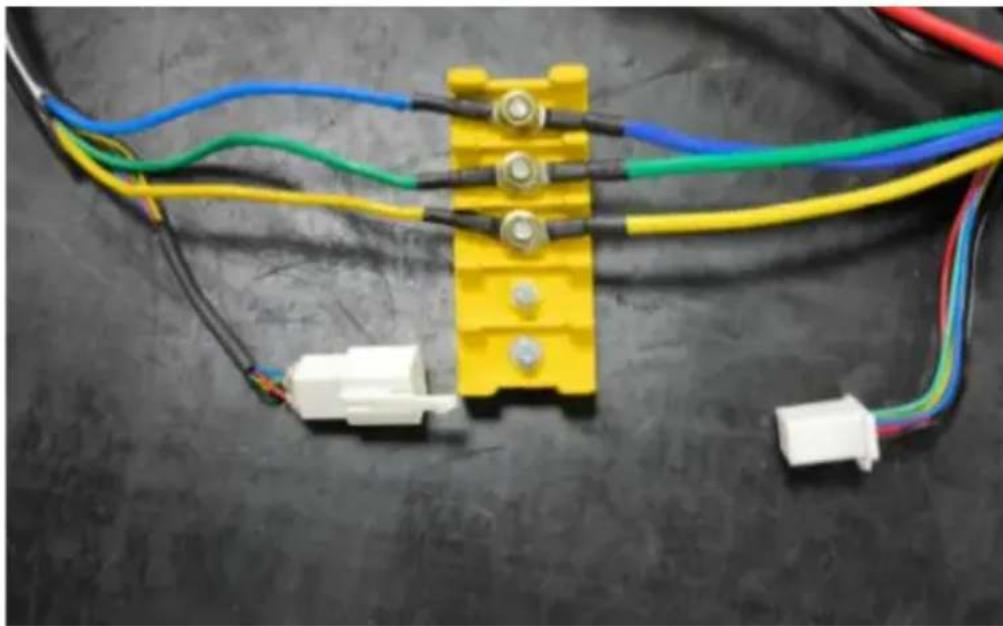

Die A-Phasenleitung der Hauptleitung des Motors ist blau, die B-Phasenleitung ist grün und die C-Phasenleitung ist gelb; Der Pluspol der Stromversorgung in der Signalleitung des Positionssensors (Hall) ist rot und der Minuspol ist schwarz; Die A-Phasensensor-Signalleitung ist blau, die B-Phasensensor-Signalleitung ist grün und die C-Phasensensor-Signalleitung ist gelb. Die Farben auf beiden Seiten der Motorleitung sind gleich und die Motorverkabelung ist in Abbildung 2 dargestellt.

Abbildung 2 Motorverdrahtung

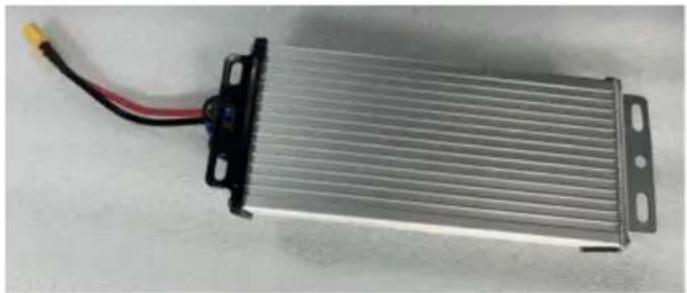

2. Controller Es

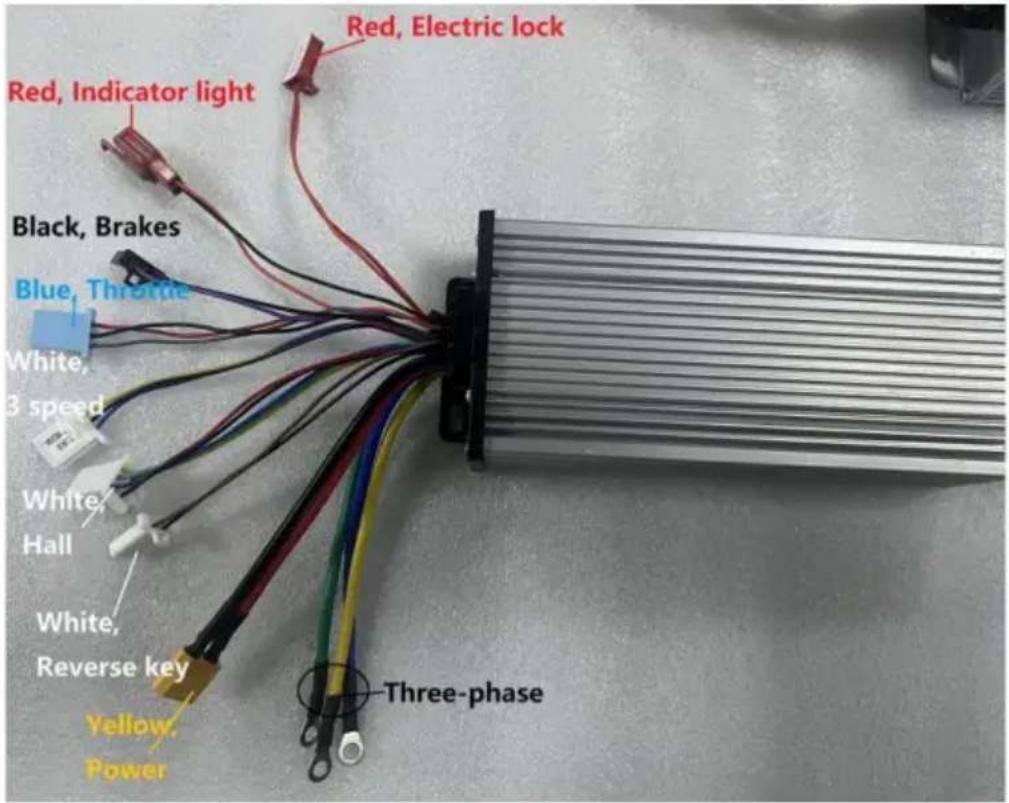

gibt zwei Arten von Controllern. Die Funktionen der einzelnen Plug-Ins sind in Abbildung 3 unten dargestellt.

Abbildung 3 Controller

Reglerspannung: DC48-54V 1. Rot

48V+

2. Schwarz 48V-

Die positiven und negativen Werte dürfen nicht falsch angeschlossen werden, da sonst der Controller durchbrennt. Beim Anschließen entsteht ein leichter Funke, was ein normales Startphänomen ist.

Abbildung 4 zeigt die Kabelverbindungen des Controllers.

3. Pfändung

3.1Griff

Drehen Sie die Griffleine (drehen Sie den Gashebel).

1. Rot: +4,3 V
2. Schwarz: Erdungskabel
3. Grau: Signalleitung.

Die Griffverdrahtung ist in Abbildung 5 dargestellt.

Blue, Throttle	Red, Electric lock	White, Reverse key white, 3 speed
Grifffunktion	Elektrische Mengenanzeige + elektrisches Türschloss handhaben	Mit drei Geschwindigkeiten + Rückwärts-/Vorwärtsgriff

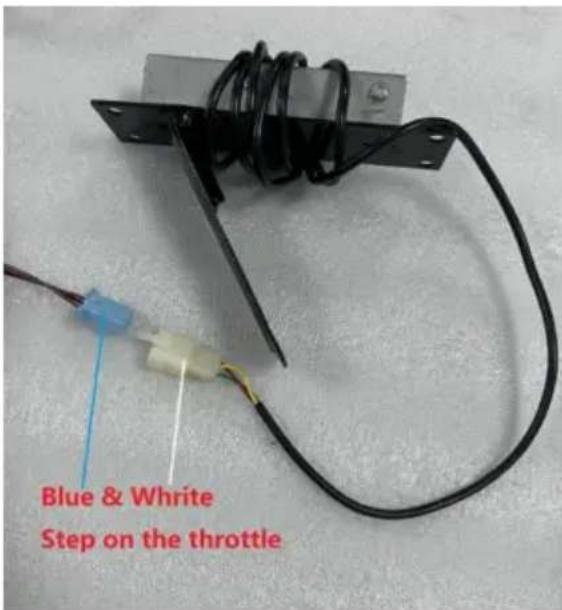

3.2 Pedal/Gaspedal

Pedal-/Gaszug (Gasgriff drehen)

1. Rot: +4,3 V

2. Schwarz: Erdungskabel

3. Grau: Signalleitung.

Die Pedal-/Gaspedalverkabelung ist in Abbildung 6 dargestellt.

Abbildung 6 Die Pedal-/Gaspedalverkabelung

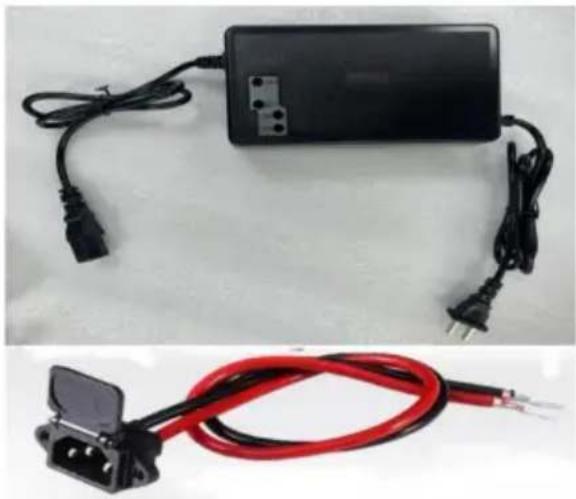

3.3 Ladegerät

Ladeanschluss: (LadeeingangsspannungAC220)

Rot: EingangDC48V Schwarz: Eingang-

Die positiven und negativen Elektroden müssen korrekt angeschlossen sein. Abbildung 7 Verkabelung des Ladegeräts

Der Ladegerätanschluss ist in Abbildung 7 dargestellt.

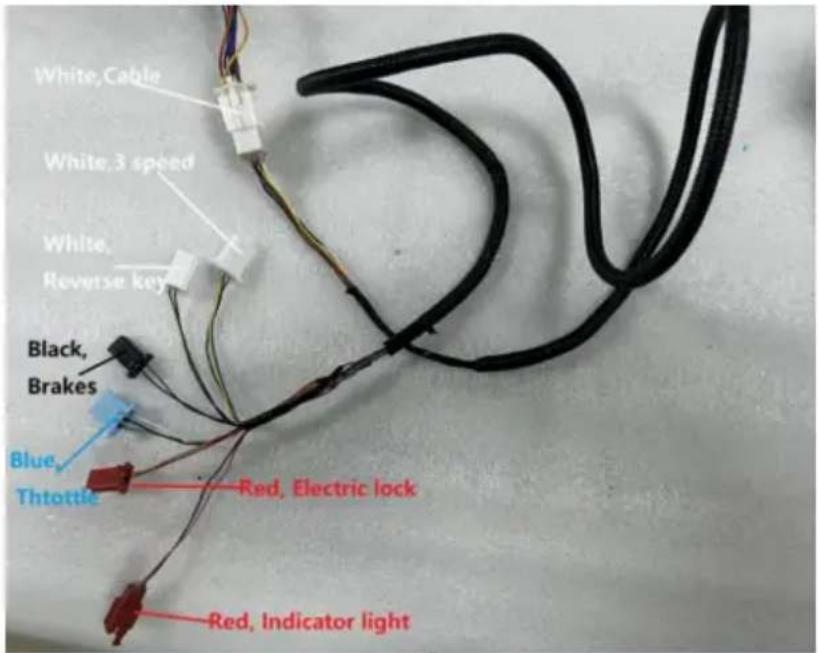

3.4 Hochtemperaturkabel Controllerintegrierte

Steck- und Kabelverbindung. Abbildung 8 zeigt den Hochtemperaturkabelanschluss.

Bild 8 Verdrahtung von Hochtemperaturkabeln

4. Installation weiterer Zubehörteile (selbst kaufen)

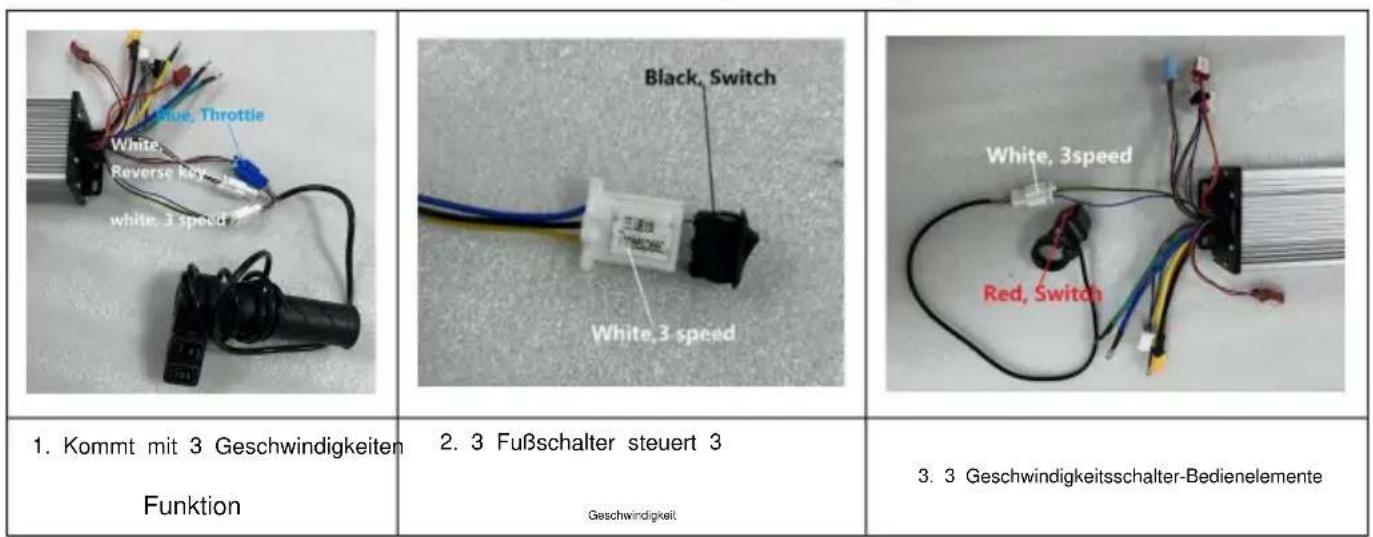

4.1. Dreigangschalter Dreigangschalter:

Standardgeschwindigkeit 2, Kurzschluss der blauen und schwarzen Leitungen ist 3. Geschwindigkeit, Kurzschluss der gelben und schwarzen Leitungen ist 1. Geschwindigkeit.

Es gibt mehrere Möglichkeiten, den Dreigeschwindigkeitsschalter anzuschließen, wie in Abbildung 9 dargestellt.

Abb.9 3 Geschwindigkeitsverdrahtung

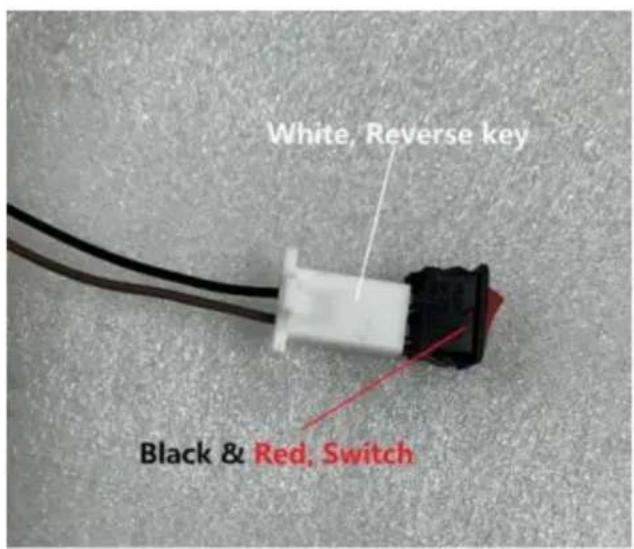

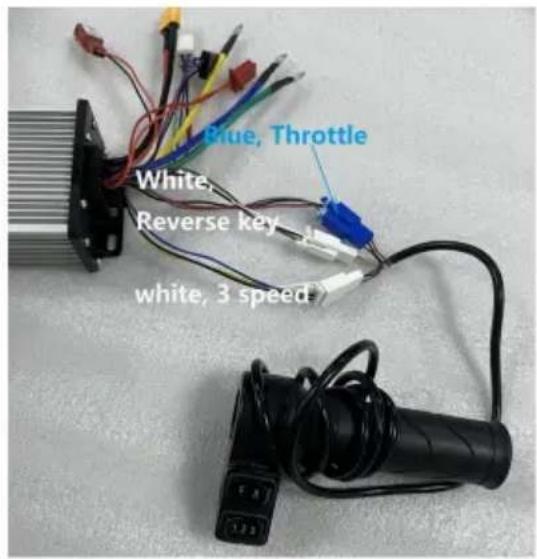

4.2 Rückwärtsgang

Rückwärtsgang: Schalter braun und schwarz, Rückwärtsgang beträgt 100 %. Es gibt folgende Arten von Rückwärtsgangkabeln. Abbildung 10 zeigt die Rückwärtsgangkabel.

Abbildung 10 Umgekehrter Kabelanschluss

1. Zweipoliger Schalter steuert Vorwärts- und rückwärts

1. Griff mit Rückwärtsfunktion

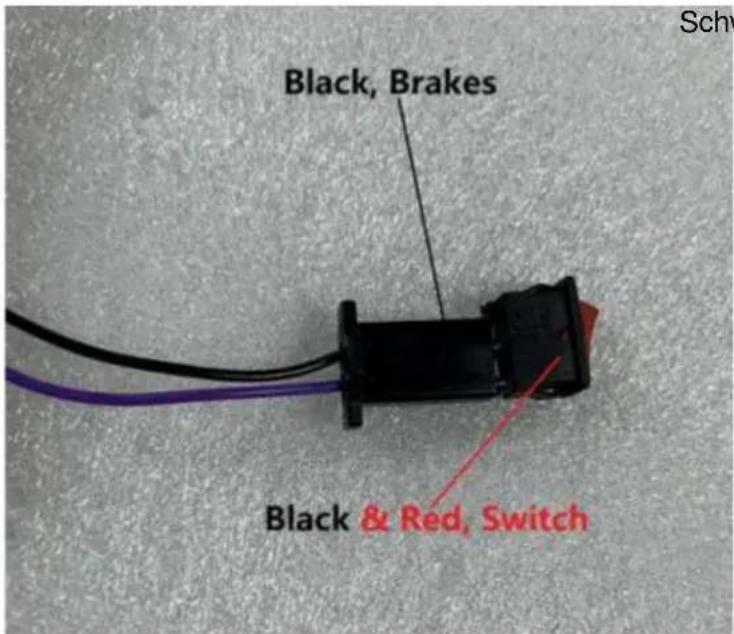

4.3 Bremse

Bremse: Schließen Sie die Bremse an, um die Bremsen-Ausschaltfunktion zu realisieren. Die Bremsverkabelung ist in Abbildung 11 dargestellt.

Schwarz, Rot, Schalter
Abbildung 11 Bremsverdrahtung

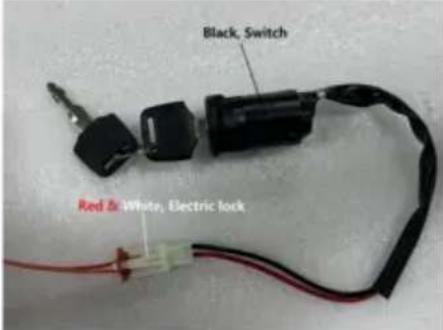

4.4 Elektrisches Türschloss

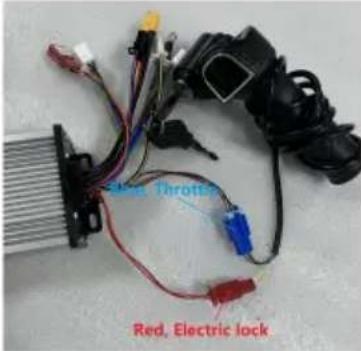

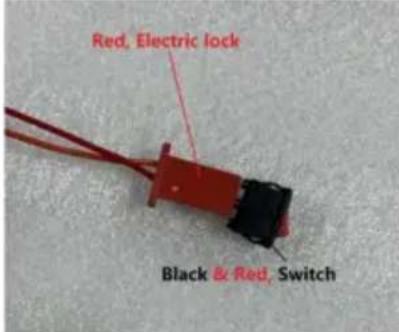

Elektrisches Türschloss: 1. Rot: p+ Das Orange: VCC

elektrische Türschloss muss normalerweise offen gehalten werden, oder die rote und die orangefarbene Leitung müssen durch einen Kurzschluss verbunden werden.

Es gibt die folgenden Verkabelungstypen für elektrische Türschlösser. Die Verkabelung für elektrische Türschlösser ist in

Abbildung 12 dargestellt.

1. Zweipoliger Schalter steuert die elektrische Tür sperren	2. Elektrisches Türschloss weiß Plug-In und rotes Plug-In Verbindung	3. Mit elektrischer Tür Schlossgriff

Abbildung 12 Verdrahtung des elektrischen Türschlosses

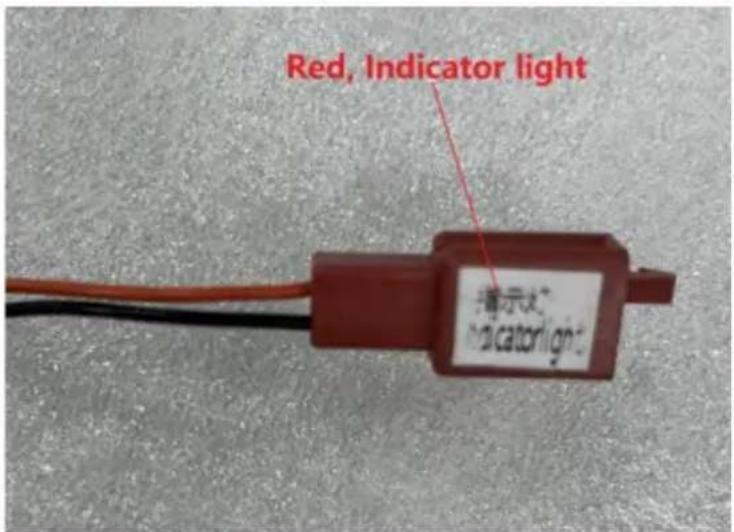

4.5 Kontrollleuchten

Kontrollleuchte: Angeschlossen an die Batteriestandsanzeige kann sie als DC48V-Spannungsausgang für DC48V verwendet werden, um Licht abzugeben. Die Plus- und Minuspole können nicht vertauscht werden. Orange ist 48V+ und Schwarz ist 48V-. Die Verdrahtung der Kontrollleuchte ist in Abbildung 13 dargestellt.

Bild 13 Verdrahtung der Kontrollleuchten

HÄUFIGE PROBLEME UND ABHILFEN

Phänomen:

Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet ist, wird der Gashebel gedreht und der Motor funktioniert nicht

Grund:

Batterie Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung

Lösung:

1. Laden; 2.

Wählen Sie eine Batterie mit der entsprechenden Betriebsspannung; 3.

Überprüfen Sie, ob jeder Stecker richtig angeschlossen ist und ob die angeschlossenen Anschlüsse zuverlässig verbunden sind, um Funktionsstörungen aufgrund falscher Anschlüsse oder schlechten Kontakts zu vermeiden.

Entsprechen Sie der europäischen Sicherheitszertifizierung.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichne sind. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.

FCC-Informationen:

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1) Dieses Produkt

kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die

kann zu unerwünschtem Betrieb führen.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von

Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb des

Produkt.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Klasse

B digitales Gerät gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind

einen angemessenen Schutz gegen schädliche Störungen in einem Wohngebiet zu bieten

Installation.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

nicht gemäß den Anweisungen installiert und verwendet werden, können schädliche

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt dennoch Störungen verursacht,

schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch

Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben.

Störungen durch eine oder mehrere der folgenden Maßnahmen.

- Empfangsantenne neu ausrichten oder verlegen.

- Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das

Empfänger ist angeschlossen.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

Hauptsächlich.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

gescheiden afvalinzameling vereist in de

Tabell 1 Produktkonfigurationstabell

Produktnummer	Produktkonfiguration
ZLWSDJTJ18007TVWHV9 yyyy
ZLWSDJTJ18009JWVIV9 yyyy
ZLWSDJTJ1800ZH5ULV2 yyyy
ZLWSDJTJ1800ZH5ULV3 yyyy
ZLWSDJTJ1800ZH5ULV5 yyyy
ZLWSDJTJ180083C2DV2 yyyy
ZLWSDJTJ180083C2DV3 yyyy
ZLWSDJTJ180083C2DV5 yyyy
