BRUKSANVISNING JZ48V1800W Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

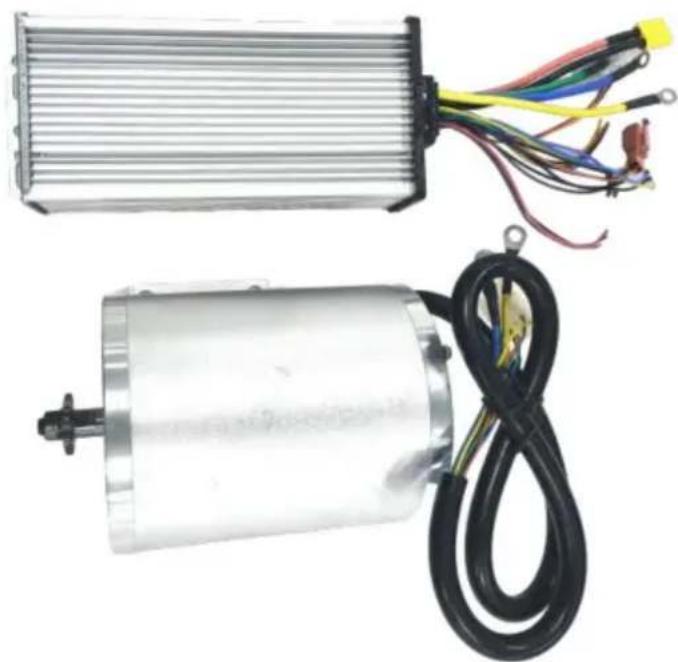

Borstlös DC-motor

Modell: JZ48V1800W

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Borstlös DC-motor

MODELL: JZ48V1800W

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Säkerhetsföreskrifter 1.1

Säkerhetsrådgivning Varning

Läs noga före användning.

Se till att läsa alla säkerhetsvarningar och alla instruktioner innan du använder motorn.

Underlåtenhet att följa varningar och instruktioner kan leda till elektriska stötar, brand eller allvarliga skador.

Om du stöter på problem, vänligen kommunicera med kundtjänst i tid för att lösa, din tillfredsställelse är vårt servicesyfte.

1.2 Varningsskylt för säker drift av motorn

WARNING CAUTION DANGER

WARNING ELECTRIC SHOCK

WARNING CAUTION MECHANICAL INJURY

1.3 Riskfaktor

1) Mekanisk skada
2) Få en elektrisk stöt
3) Extruderingskollision
4) Objektpåverkan
5) Övriga skador

1.4 Operativa överväganden och utlösande faktorer för motorolyckor utanför arbetet

1) Kontrollera om alla tillbehör är ordentligt anslutna och inte lösa, kontrollera om stiften i varje plug-in är böjda och kontrollera visuellt om varje gränssnitt överensstämmer med instruktionerna i ledningsmanualen och om anslutningen är korrekt. För att undvika skrivfel och bränna kontrollern.

2) Det rekommenderas att använda blybatterier. Litiumbatterier kan också fungera (observera att batterispänningen och batterieffekten matchar satsens ström). De rekommenderad batterikapacitet är 12AH-20AH. Batterispänningen måste vara överensstämmer med motorsatsens spänning, vilket tillåter ett överspänningsområde på +10 %. De nätaggregatets positiva och negativa poler måste vara korrekt anslutna (den positiva terminalen är ansluten till den tjocka linjen på styrenheten i rött, och minuspolen är ansluten till den tjocka linjen på kontrollenheten i svart). Laddar batteriet och styrenheten skapar små ljusbågar och gnistor, vilket är normalt för laddning.

3) Det elektriska dörrlåset (orange, rött) måste vara anslutet (du kan använda elektriskt dörrlås, eller så kan du förkorta de orange och röda ledningarna med vajrar), detta operation är det sista steget.
4) Tillbehören utanför denna sats, som tillhör de tillbehör som köpts av du kanske inte matchar med kitet och behöver användas efter matchning. Behaga kontakta kundtjänst i tid för att matcha satsen med varandra.

1.5 Försiktighetsåtgärder och förslag

Alla maskinoperatörer bör vara utbildade och certifierade i elektriska färdigheter.

1) Innan du öppnar kartongen, kontrollera om förpackningen är intakt, trasig och om det finns vatten. Efter att ha tagit bort locket, avlägsna försiktigt damm från motor.
2) Installera på en torr, dammfri plats;
3) Installera på en väl ventilerad plats;
4) Den är installerad på en bred och smidig plats för enkel daglig drift och underhåll.

Tack för att du läste, om du fortfarande har driftsproblem, vänligen kontakta kundtjänst i tid, innan du kontaktar kundtjänst, vänligen ange tydligt foton tagna av motorns och styrenhetens namnskylt, ger tydliga bilder och tydliga videor av tillbehörsledningarna som är anslutna till varje plug-in på styrenheten, du måste tydligt se färgen på varje ledning och färgen på tillbehörslinjen.

För att ge dig en bekvämare och snabbare lösning.

TEKNISK INFO

PRESTANDA PARAMETRAR FÖR JZ48V1800W MOTOR

Parameter	Numeriskt värde
Märkspänning/V (DC)	48
Max watt/W	1800
Nominell hastighet/rpm	4500
Nominellt vridmoment/Nm	4
Märkström/A	33
Obelastad hastighet/rpm	5600±10 %
Motoreffektivitet	ÿ85 %
Kedjehjulsnummer	T8F-9T och T8F-11T
Skruvgänga	M8 Vänster spänngänga *1,25*12mm(Det finns trådlim vid träden och demonteringen måste värmas till 80 ÿ i 1-2 minuter
Rekommenderad reduktionsväxel	9-tand/11-tand:64-tand
Lastvikt/kg	ÿ150
Mått/mm	134*ÿ107*112
Vikt/kg	4±5 %
Tillämpningsområde	Små elfordon, elcyklar, elkart, elektriska skotrar...

PRESTANDAPARAMETRAR FÖR ZWK4833 KONTROLLER

Parameter	Numeriskt värde
Märkspänning/V (DC)	48
Max watt/W	1800
Märkström/A	33
Broms	Låg nivå broms
Underspänning/V	39
Driftstemperatur/ÿ	-25~60
Styrenhetens kapsling storlek/mm	212*87*49(fel±2mm)
Styrenhetens monteringshål/mm	199*44*ÿ6(fel±2mm)
Vikt/kg	0,63

KONFIGURATIONSLISTA

ÿ Borstlös DC-motor(med fot) X1 ST	ÿ ZWK4833 SHSS01Kontroller KontrollerX1 st	ÿ ZWK4833 SHSS04X1 st
ÿ Elektronisk gaspedal X1 st	ÿ Bly-syra laddare X1 st	ÿ Styre X1 SET
ÿ Multifunktionell brittisk standard europeisk standardadapterkontakt X1 SET	ÿ Förlängd högtemperaturlinje X1 SET	ÿ Hårdvarusats X1 SET

De specifika tillbehören är föremål för de köpta produkterna. Om tillbehören inte finns med i listan måste du köpa dem själv.

Övergripande mått och monteringsmått

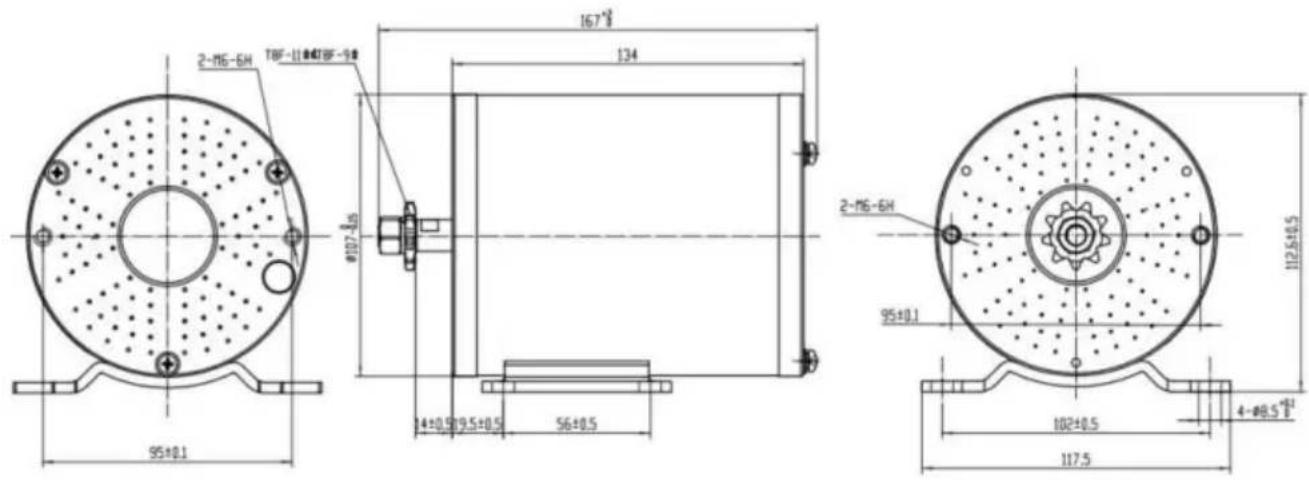

Motorns dimensioner och monteringsmått visas i figur 1.

2-M6-6H TBF-11@DTBF-9.0 #107.8x5 167°3 134 14±0.9±0.5±0.5 56±0.5 95±0.1 2-M6-6H 95±0.1 102±0.5 4-Ø8.5+0.5 112.6±0.5 117.5

Figur 1 Motormått och monteringsmått

Installera

1. Motor

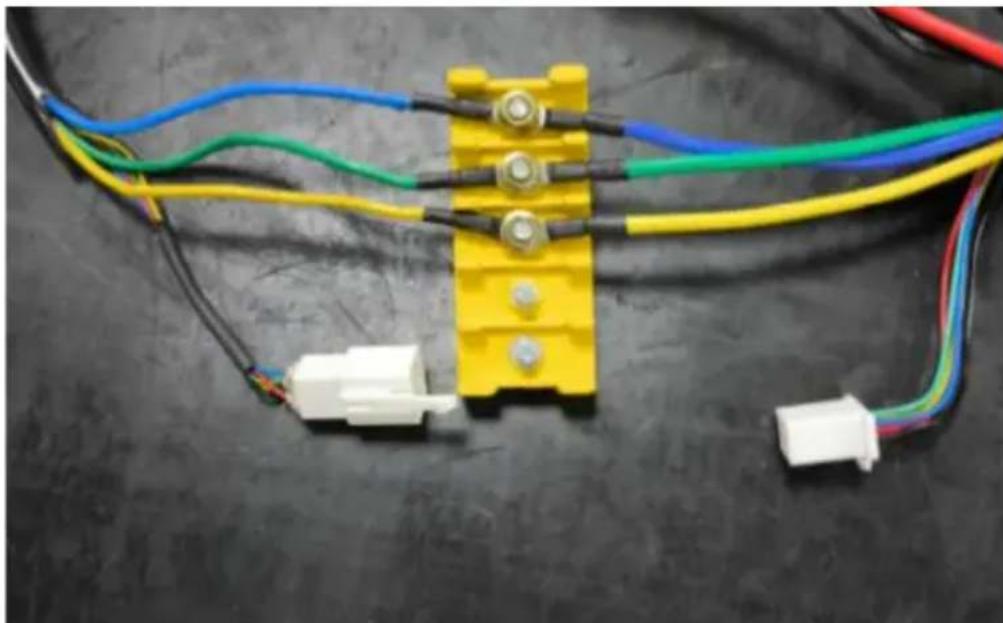

A-faslinjen på motorns utgående huvudledning är blå, B-faslinjen är grön och C-faslinjen är gul; Den positiva polen på strömförsörjningen i signalledningen för positionssensorn (Hall) är röd, och den negativa polen är svart; A-fassensorns signallinje är blå, B-fassensorns signallinje är grön och C-fassensorns signallinje är gul. Färgerna på båda sidor av motorlinjen är desamma och motorkabeln visas i figu 2.

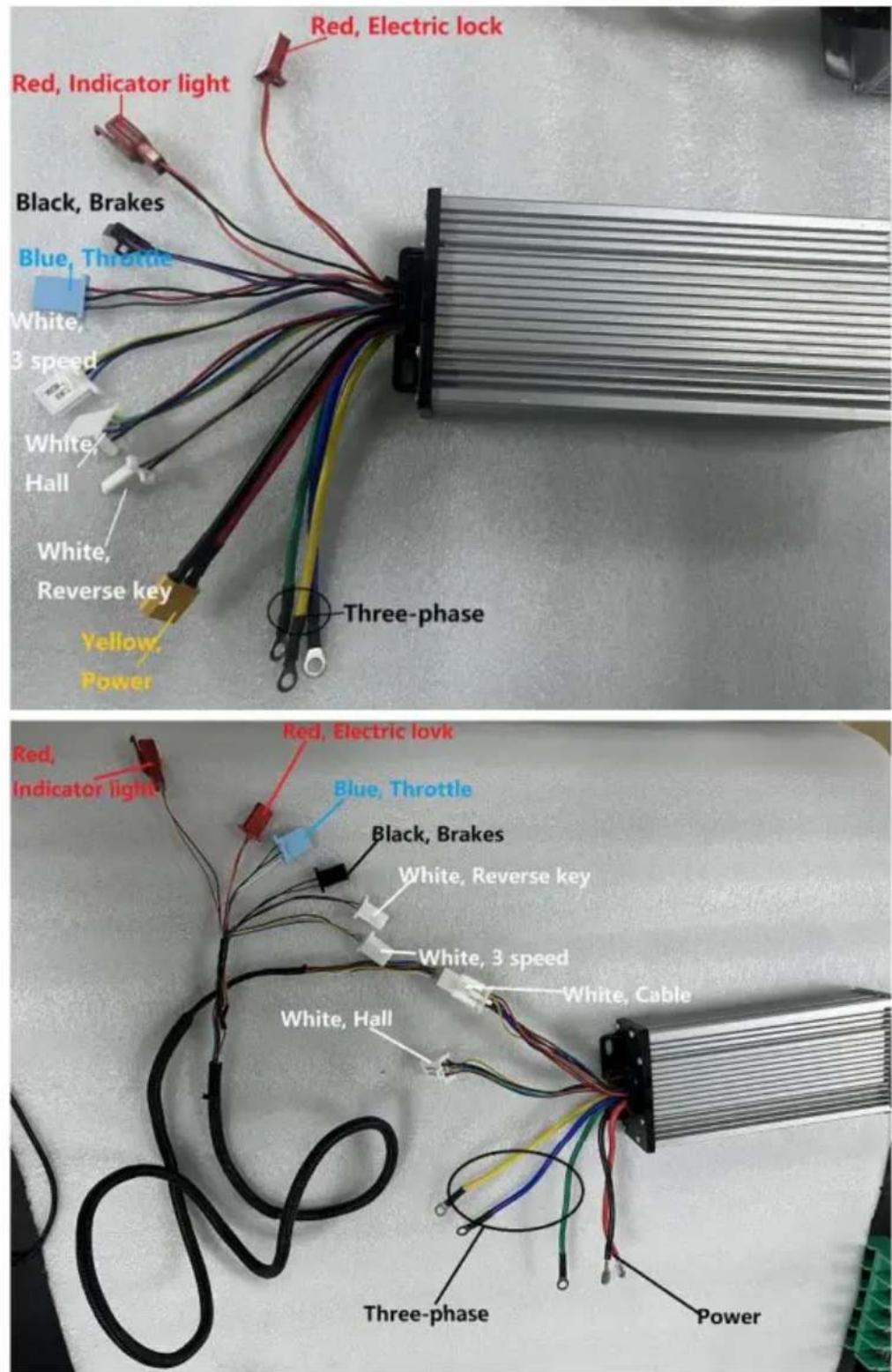

finns två typer av styrenheter. Funktionerna för varje plugin visas i figur 3 nedan.

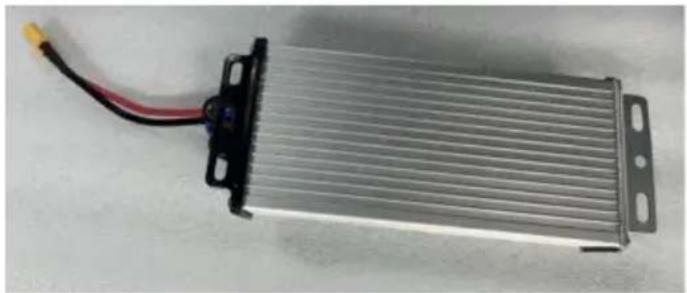

Styrspänning: DC48-54V 1. Röd 48V+

2. Svart 48V-

De positiva och negativa värdena kan inte kopplas felaktigt, annars kommer regulatorn att brinna ut. Det kommer att finnas en liten gnista när den är ansluten, vilket är ett normalt uppstartsfenomen.

1. Röd: +4,3V
2. Svart: Jordledning
3. Grå: Signallinje

Handtagets ledningar visas i figur 5.

Blue, Throttle	Red, Electric lock	White, Reverse key white, 3 speed
	Elmängdsvisning + elektriskt dörrlåsHandtagsfunktion hantera	Med tre hastigheter + bakåt framåt handtaget

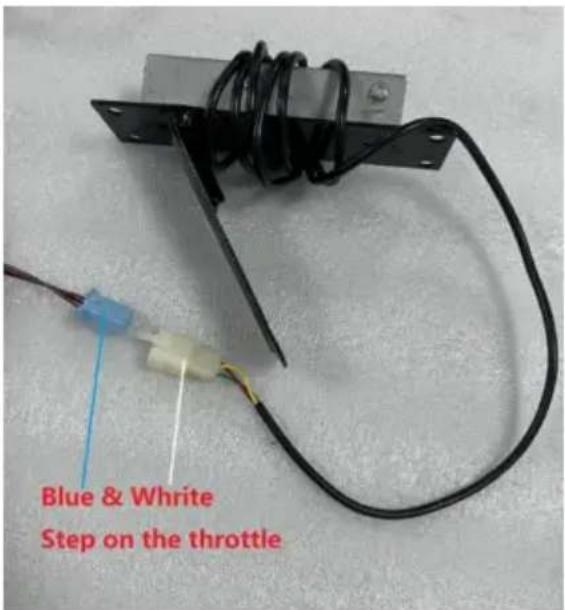

3.2 Pedal/gaspedal

1. Röd: +4,3V

2. Svart: Jordledning

3. Grå: Signallinje Pedal-/

acceleratorkabeln visas i figur 6.

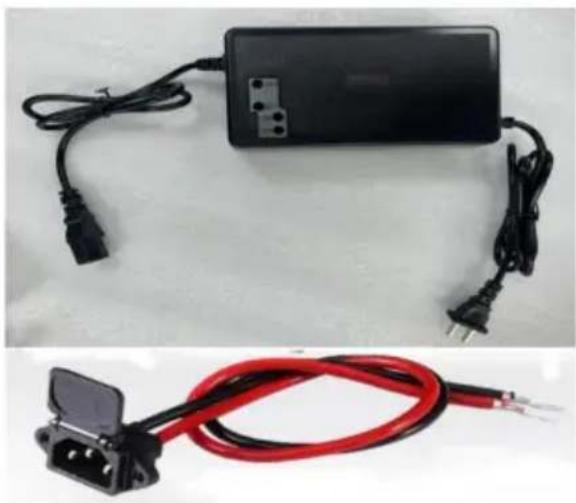

Laddningsport: (laddningsingångsspänning AC220)

Röd: IngångDC48V Svart:Ingång- De

positiva och negativa elektroderna måste vara korrekt anslutna. Figur 7 Kabeldragning av laddaren

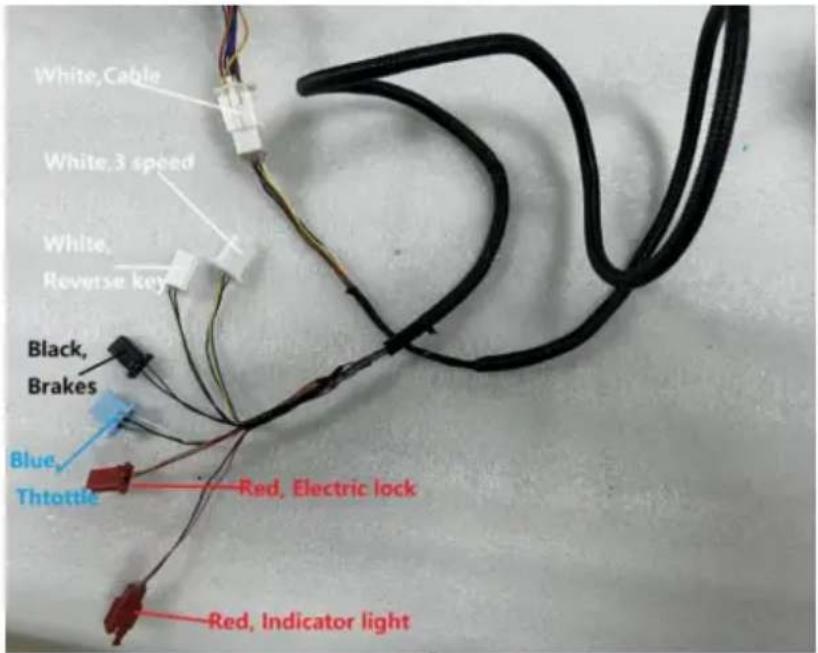

Styrenhet integrerad plug-in och kabelanslutning. Figur 8 visar högtemperaturkabelanslutningen.

Figur 8 Anslutning av högtemperaturkablar

4. Installation av andra tillbehör (köp själv)

4.1. Trehastighetsomkopplare

Trehastighetsomkopplare: standardhastighet 2, kortslutning av blå och svarta linjer är

3 hastigheter, kortslutning av gula och svarta linjer är 1 hastighet).

Det finns flera sätt att ansluta trehastighetsomkopplaren, som visas i figur 9.

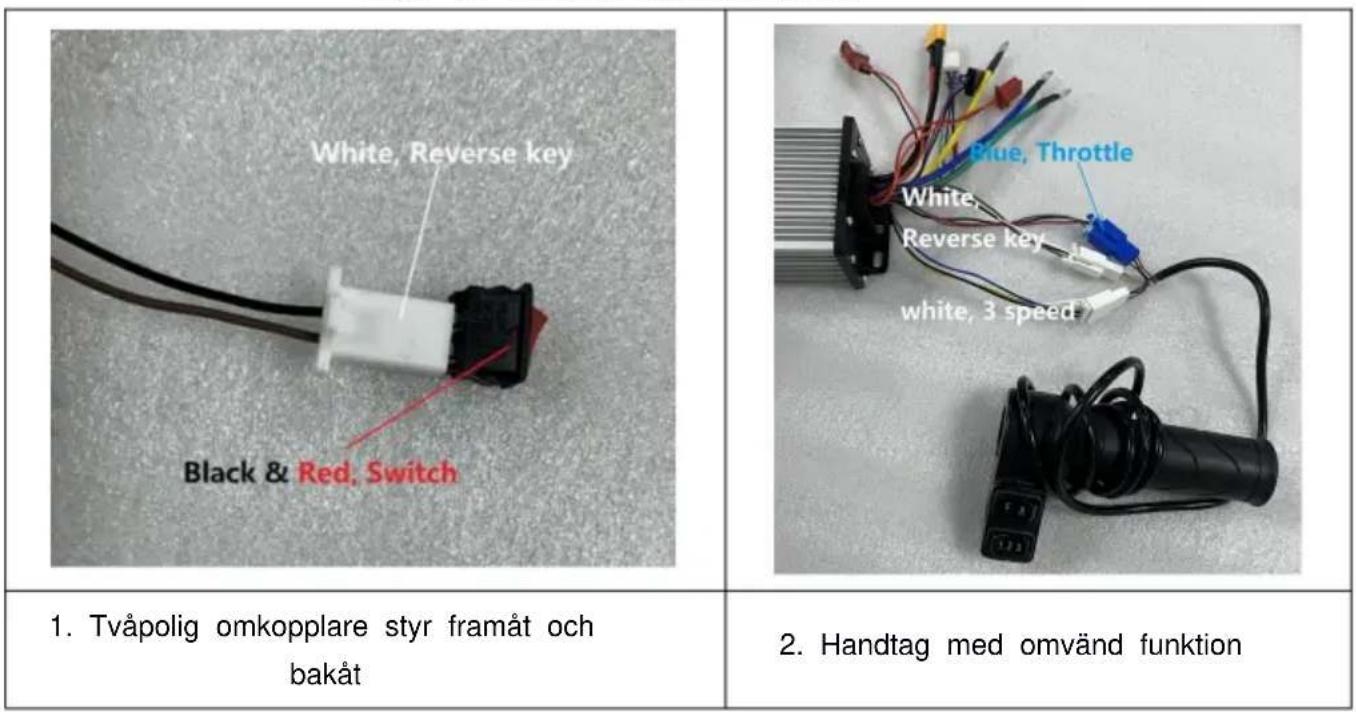

Bakåt: Växla brunt och svart, backhastigheten är 100 %. Det finns följande typer av backkablar. Figur 10 visar de omvända kablarna.

Figur 10 Omvänd kabelanslutning

White, Reverse key Black & Red, Switch 1. Tvåpolig omkopplare styr framåt och bakåt 2. Handtag med omvänd funktion

4.3 Broms

Broms: Anslut bromsen för att förverkliga bromsavstängningsfunktionen.

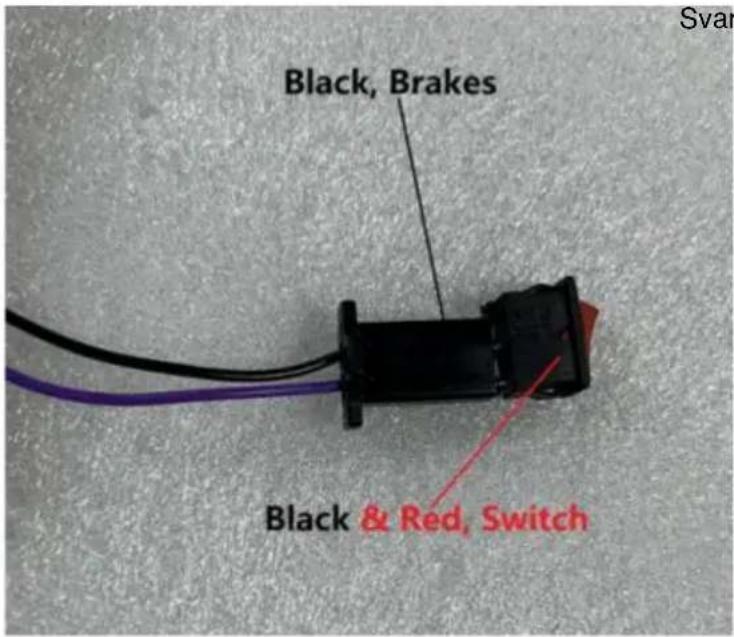

Bromsledningar visas i figur 11.

Svart, röd, strömbrytare

Figur 11 Bromsledningar

4.4 Elektriskt dörrlås

Elektriskt dörrlås: 1. Röd: p+ Det Orange: VCC

elektriska dörrlåset måste hållas normalt öppet, eller så måste de röda och orangea linjerna kopplas samman med en kortslutning.

Elektriska dörrlåskablar har följande typer, elektriska dörrlåskablar visas i figur 12.

Red, Electric lock Black & Red, Switch	Black, Switch Red & White, Electric lock	Red, Electric lock
1. tvåpolig strömbrytare styr den elektriska dörren låsa	2. Elektriskt dörrlås vitt plug-in och röd plug-in förbindelse	3. Med elektrisk dörr läshandtag

Figur 12 Kabeldragning av elektriskt dörrlås

4.5 Indikeringslampor

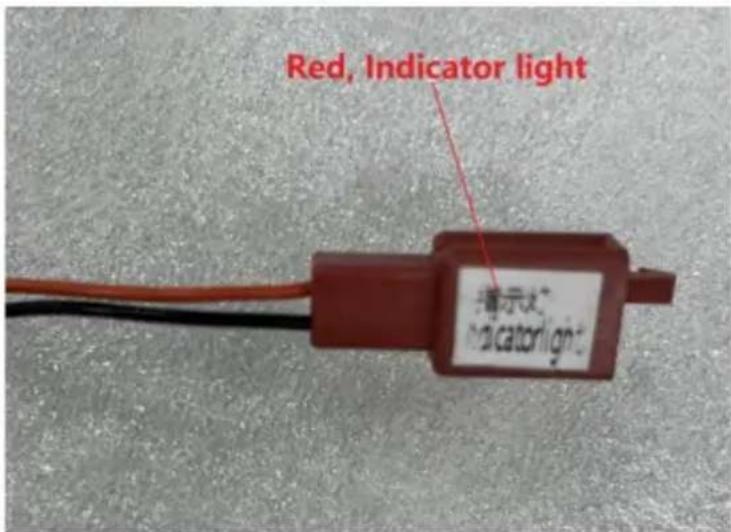

Indikatorlampa: Ansluten till batterinivådisplayen kan den användas som en DC48V-spänningsutgång för DC48V för att avge ljus. De positiva och negativa terminalerna kan inte vändas. Orange är 48V+ och svart är 48V -. Ledningarna för indikatorlampan visas i figur 13.

Red, Indicator light 指示灯 Indicator light

Figur 13 Kabeldragning av indikatorlampor - 13 -

VANLIGA PROBLEM OCH ÅTGÄRDER

Fenomen:

Det elektroniska låset måste öppnas, När det elektroniska låset öppnas vrids gasreglaget och motorn fungerar inte

Resonera:

Batteri Batteriet är för lågt och när inte den nödvändiga driftspänningen

Lösning:

1. Laddning ; 2.

Välj ett batteri med motsvarande driftspänning ; 3. Kontrollera om varje plug-in är

korrekt ansluten och om de anslutna plintarna är anslutna på ett tillförlitligt sätt, för att undvika att de inte fungerar normalt på grund av felaktig anslutning eller dålig kontakt.
