GEBRUIKSAANWIJZING CNE-K26F1KW Vevor

Elektrische fietsmotor

Model: CNE-K26F1KW

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Elektrische fietsmotor

MODEL: CNE-K26F1KW

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

Opmerking:

- Om veiligheidsredenen is het van het grootste belang dat u deze gebruikershandleiding leest VOORDAT u het apparaat gebruikt.

u de fiets bedient. Onjuiste bediening kan de rijprestaties verminderen en

en het allerbelangrijkste: ze vormen een gevaar voor uw veiligheid en gezondheid!

- De gebruiker neemt alle risico's op persoonlijk letsel, schade of falen van de fiets op zich

of systeem en alle andere verliezen of schade aan zichzelf en anderen en aan wie dan ook

eigendommen die voortvloeien uit of het gevolg zijn van onjuist gebruik van de fiets. • Deze

handleiding is niet bedoeld als gedetailleerde gebruikers-, service-, reparatie- of onderhoudshandleiding.

handleiding. Vraag hulp aan een gekwalificeerde technicus voor service, reparaties of

onderhoud.

Veiligheidsinstructies

1. De gebruiker moet voor de veiligheid een helm en andere veiligheidsvoorzieningen dragen voordat hij gaat rijden.

zorgen. Zorg ervoor dat uw helm voldoet aan de nieuwste certificeringsnormen en

geschikt zijn voor het type ritten dat u maakt.

1. De installatie van dit product moet worden uitgevoerd door professionals met wettelijke bevoegdheid.

licentie en bijbehorende kwalificatie.

1. Als u de onderdelen van het product wilt wijzigen, raadpleeg dan onze klantenservice.

service vooraf op haalbaarheid controleren.

1. Wij raden u ten zeerste aan om het remsysteem van uw fiets te upgraden (bijv. schijfremmen).

(rem) uit veiligheidsoverwegingen.

1. Trek altijd de remmen aan en houd het stuur stevig en recht vast voordat u gaat fietsen.

uit om ervoor te zorgen dat u de controle over de fiets behoudt wanneer u de trapondersteuning gebruikt.

1. Houd de controller altijd uit de buurt van water en andere vloeistoffen. Mocht er een

bij contact met water of een andere vloeistof, zorg ervoor dat u stopt met het gebruik van de

product en laat het inspecteren door professionals met een wettelijke licentie en

overeenkomstige kwalificatie.

1. Probeer nooit de onderdelen van dit product te demonteren, omdat dit elektrische schokken kan veroorzaken.

schok, storing en ernstig letsel

1. Het product mag alleen met een droge doek worden gereinigd. Gebruik nooit een natte doek, olie

of een andere vloeistof.

1. Zoals alle mechanische componenten is dit product onderhevig aan slijtage en hoge

spanningen. Verschillende materialen en componenten kunnen reageren op slijtage of spanningsvermoeidheid

op verschillende manieren. Als de ontwerplevensduur van een component is overschreden, kan het plotseling falen, wat mogelijk verwondingen bij de berijder veroorzaakt. Elke vorm van barst, krassen of Verandering van kleur in zwaar belaste gebieden geeft aan dat de levensduur van het onderdeel is verstreken bereikt en moet worden vervangen.

1. Als u een beperking of handicap heeft, zoals een visuele beperking, gehoorbeperking of een verstandelijke beperking, beperking, lichamelijke beperking, cognitieve/taalbeperking en/of een aanval Raadpleeg bij een stoornis uw arts voordat u op onze fietsen gaat fietsen.
2. Omdat het onmogelijk is om elke situatie of omstandigheid te voorzien die zich kan voordoen, optreden tijdens het rijden, geeft deze handleiding geen enkele verklaring over het veilige gebruik van de product onder alle omstandigheden. Er zijn risico's verbonden aan het gebruik van elke fiets die niet kunnen worden voorspeld of vermeden, en die kunnen worden veroorzaakt en/of voorkomen door de handelingen van de ruiter, en waarvoor de ruiter als enige verantwoordelijk is.
3. Wanneer u uw fiets gebruikt, is het van cruciaal belang dat u weet hoe u deze op de juiste manier moet onderhouden. elk onderdeel van uw fiets en uw fiets als geheel. Zorg ervoor dat u Maak uzelf vertrouwd met alle aspecten van de functies en bediening van uw fiets voordat u ermee rijden - VOORAL op de openbare weg met ander verkeer.
4. Rijd NOOIT met uw fiets als u onder invloed bent van alcohol of drugs. geneesmiddelen, waaronder voorgeschreven medicijnen en vrij verkrijgbare medicijnen.
5. Rijd altijd met een snelheid die past bij de omstandigheden. Hoge snelheid betekent hoger risico. Het is uw verantwoordelijkheid om uzelf vertrouwd te maken met en te voldoen aan de van toepassing binnen het land, de staat, het district, de provincie en/of de stad waar u verblijft rijden.
6. Dit product is ontworpen om alleen op verharde wegen of oppervlakken te worden gebruikt. Het is niet ontworpen om bestand te zijn tegen off-road omstandigheden of oneffen terrein. Wij aanvaarden geen enkele aansprakelijkheid voor enig ongeval, letsel of schade aan eigendommen als gevolg van het gebruik of de werking van de rijder. misbruik van EBC-fietsen, met inbegrip van schade die voortvloeit uit of voortvloeit uit off-road gebruik.

7. Ruiters die springen, stunts uitvoeren, wheelies uitvoeren en fietstrucs uitvoeren, mogen nooit op Dit product en kan schade toebrengen aan uzelf en anderen en het uitoefenen van onnodige, onbedoelde of onnodige spanning op de fietsonderdelen, het frame, de remmen, het stuur, de stuurpen of de vorken kan ertoe leiden dat de componenten en/of het product defect raken, wat ernstig letsel kan veroorzaken. of de dood. GEBRUIK DIT PRODUCT NIET OM OVER stoepranden TE SPRINGEN, om op te rijden bergachtige of onverharde paden, of enig ander gebruik dan voor woon-werkverkeer en cruisen in op een ontspannen en veilige manier.

8. Overschrijd nooit het draagvermogen van dit product.

9. Zorg ervoor dat uw lichaamsdelen en andere voorwerpen uit de buurt van de scherpe voorwerpen blijven. tanden van de kettingbladen, de bewegende ketting, de draaiende pedalen en de kruk, en de draaiende wielen van uw fiets.
10. Controleer de staat van uw fiets voor elke rit. Zorg ervoor dat er geen moeren, bouten of Bevestigingen zitten los, let vooral op de as, moeren en stuurpen.
    Controleer of de remmen goed werken.
11. Sommige onderdelen van de accessoires kunnen een verstikkingsgevaar en andere gevaren voor de gezondheid opleveren. kinderen. Houd het onderdeel accessoires, gereedschap uit de buurt van kleine kinderen.
12. Het is belangrijk voor uw veiligheid, prestaties en plezier om te begrijpen hoe dingen werken aan uw fiets en u laat uw dealer uw werk controleren voordat u fiets Als je ook maar de geringste twijfel hebt of je het begrijpt, iets in dit gedeelte van de handleiding, neem dan contact op met uw dealer of gekwalificeerde Ga naar de monteur - of fiets niet!
13. Zorg ervoor dat er geen banden loshangen, waardoor ze in de wielen kunnen blijven haken
14. Er mogen geen tassen, dozen of andere voorwerpen op een plek worden neergezet waar ze beschadigd kunnen raken. vast in de spaken. Controleer uw lading nogmaals op veiligheid en stabiliteit. Controleer om Zorg ervoor dat uw wiel goed vastzit en dat er geen onderdelen of frame loszitten.
    leden zijn gebarsten of gebroken (in het algemeen geldt dat als u op enig moment een scheur of Als u een bocht in uw fiets, de voorvork of het stuur van uw fiets maakt, stop dan onmiddellijk met fietsen; neem (breng uw fiets naar uw plaatselijke fietsenwinkel en laat hem daar inspecteren).
15. Als er tekenen van schade zijn aan de circuitdraden van het product, probeer dan nooit zelf repareren. Neem contact op met onze klantenservice voor meer informatie.
16. Als er een behoefte is om het product te wijzigen, laat dit dan aan de professionals over. kwalificatie doe het voor u. Let op: dit product kan alleen worden gebruikt met fiets. Het wordt afgeraden om het te gebruiken met driewielers, tractoren en andere voertuigen. Als er is inderdaad behoefte om dit product te gebruiken met een driewieler, laat het de professionals weten met kwalificaties doen het voor u en zorgen ervoor dat het frame van de driewieler compatibel is met het product. Zorg er ook voor dat de gewichtslimiet en de maximale klimhoek beschouwd.

Specifications

Model	CNE-K26F1KW
Naaflengte	173mm
Voorvork afstand	100mm
Buitendiameter	660mm
Randbreedte	25mm
Naafdiameter	242mm
Naafkoppel	50N.M
Motor Rotatiesnelheid	480±20 tpm
Inkepingbreedte	10mm
Spaaklengte en schroeftype	159mm;12G
Aanbevolen bandenmaat	2,0"(5,1 cm)
Maximale klimhoek	12°
Compatibele batterij	48V (17-20AH) Bijna 40 km reislengte*
Remstijl	D/V-generaal
Nominale spanning en vermogen van de Beheerder	48V;1000W
Compatibele framemaat	26"
Maximale stroom van de controller	26A
Draagvermogen	75 kg (165 lbs)

*Bereik is afhankelijk van het gewicht van de gebruiker, de staat van de weg, de staat van de banden, de staat van de accu, snelheid en type rijgedrag.

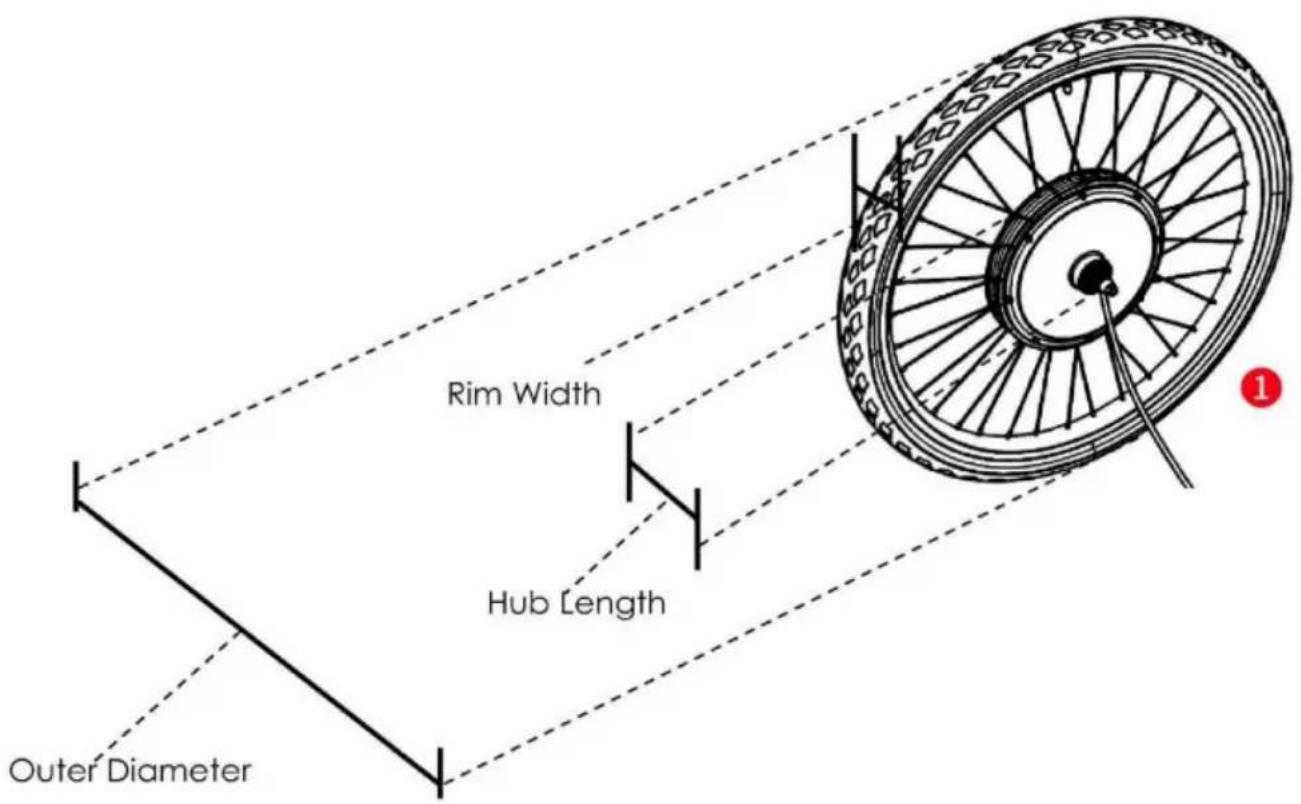

Specificatiediagram

Voorvork afstand Inkepingbreedte

Outer Diameter Rim Width Hub Length 1

Let op: Het diagram is alleen ter referentie. De specificatiegegevens zijn inclusief banden.

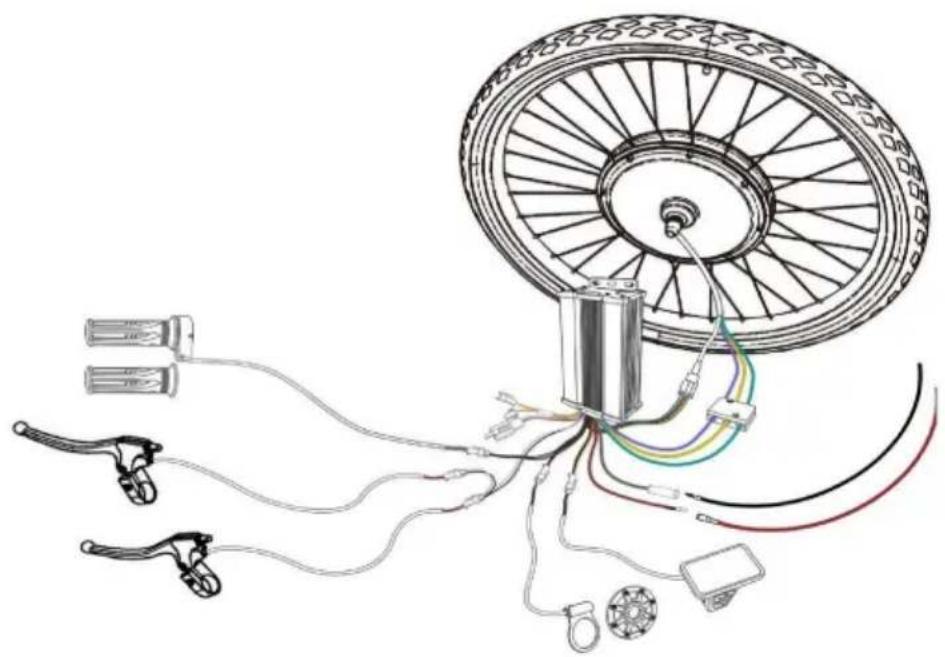

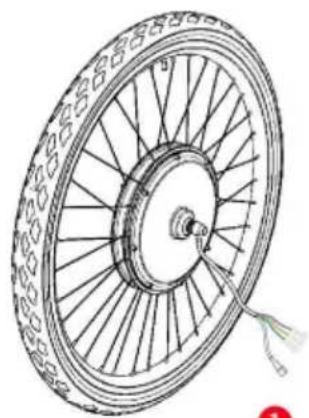

Inhoud van het pakket

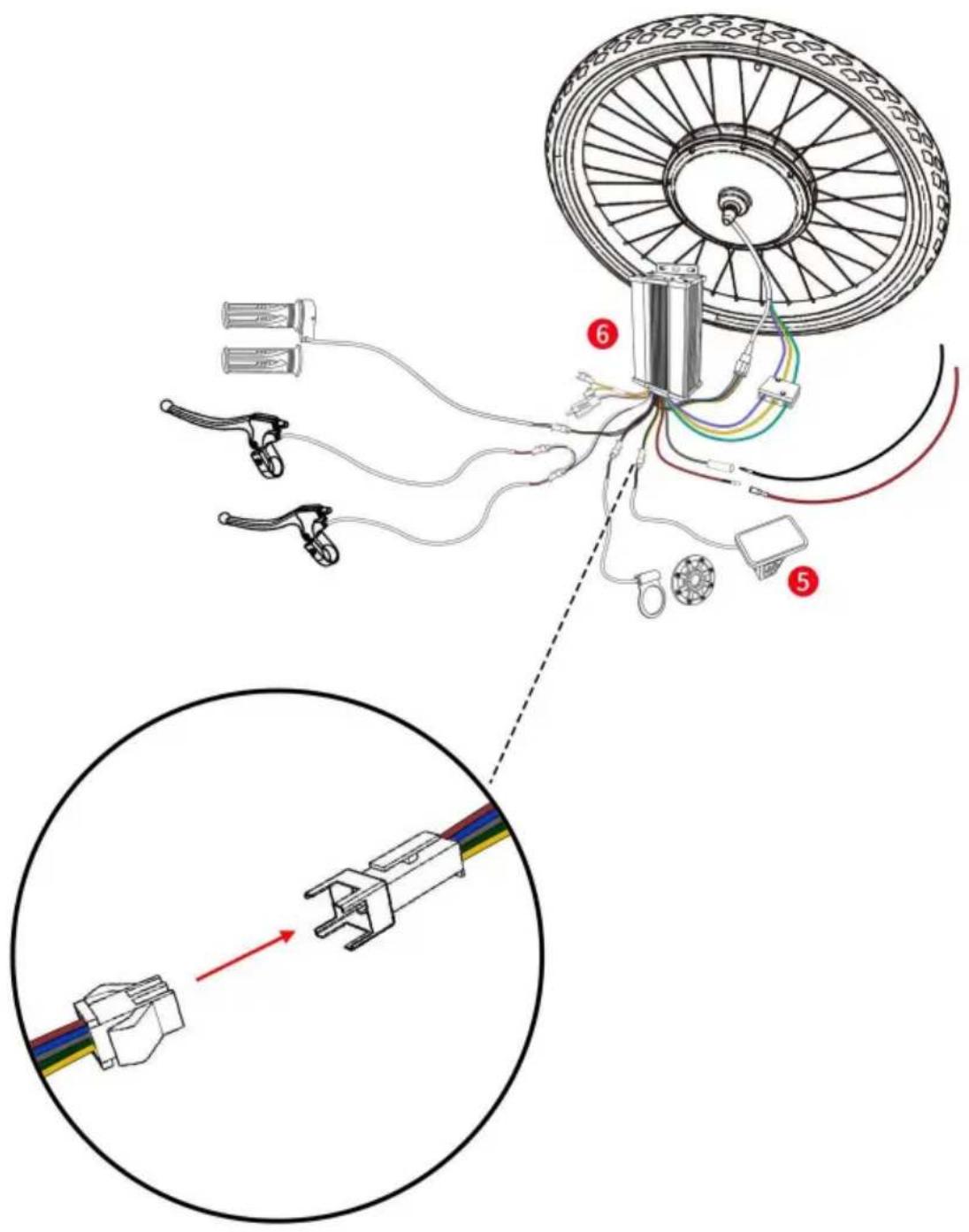

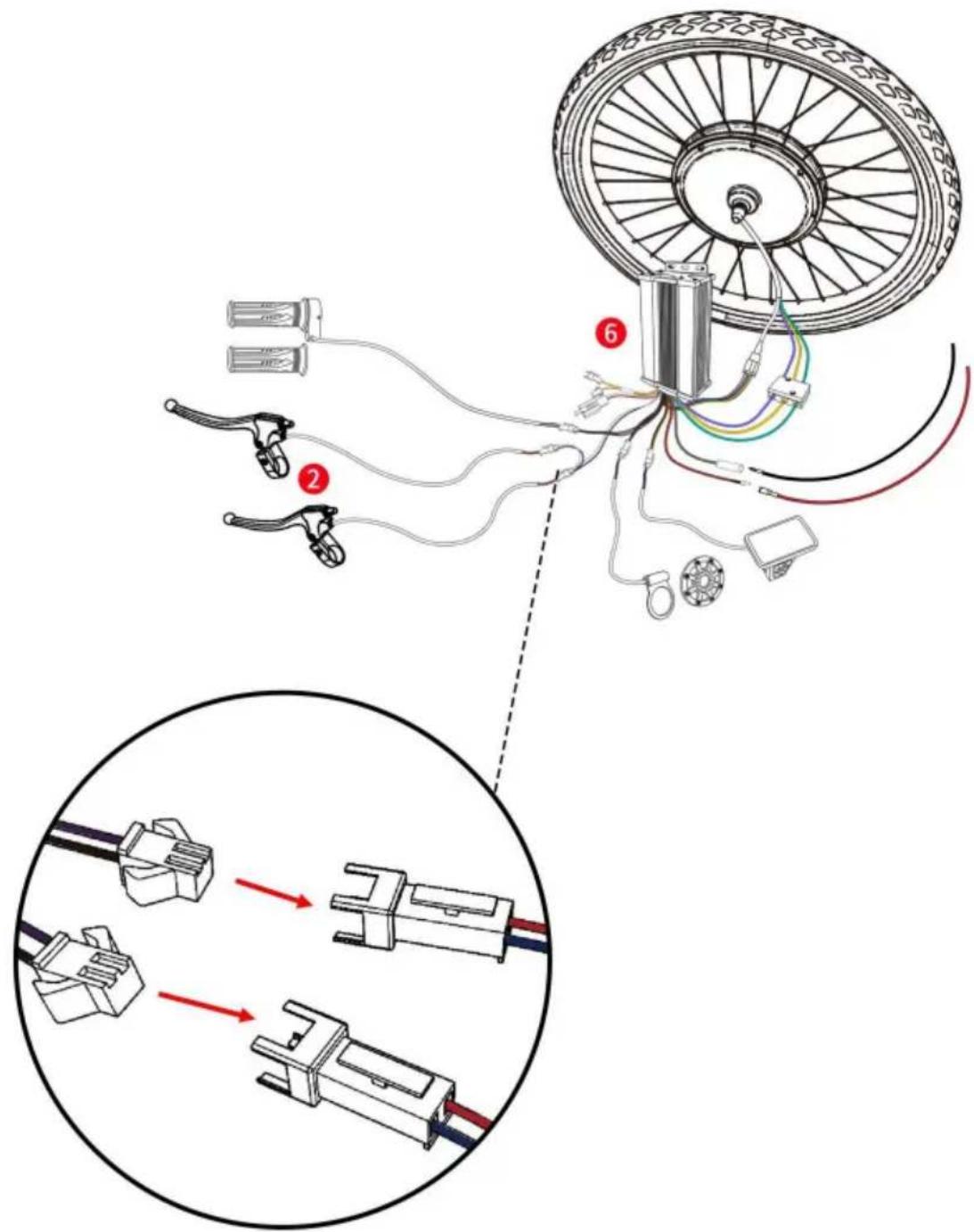

Sluit de draden van het voorste motorwiel aan op de controllerbox.

(Let op: Wanneer u de draden aansluit, moeten de pijlen aan beide kanten op één lijn liggen.)

Sluit de overeenkomstige connectoren van de controller aan op de connectoren van het display.

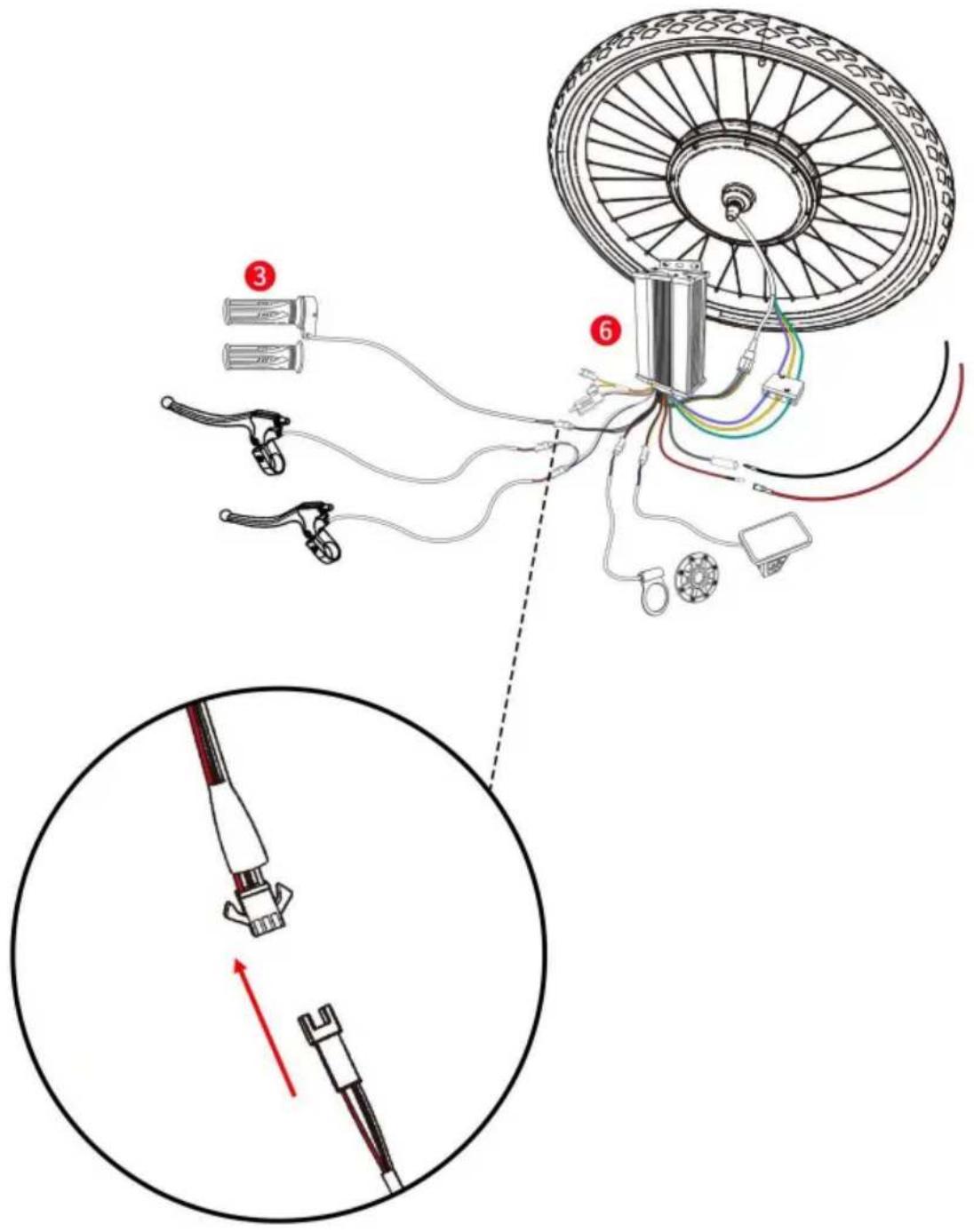

Sluit de stroomkabel aan op de controller zoals afgebeeld.

Opmerking:

1. De batterij voor de controller is niet bij dit product inbegrepen. De klant moet zelf de batterij vervangen. apart kopen.
2. De batterij moet eerst worden uitgeschakeld voordat deze op de draad wordt aangesloten.

Sluit de draden van de controller en de PAS aan.

Sluit de draden van de controller en het gaspedaal aan

Sluit de draden van de controller en de twee remhendels aan.

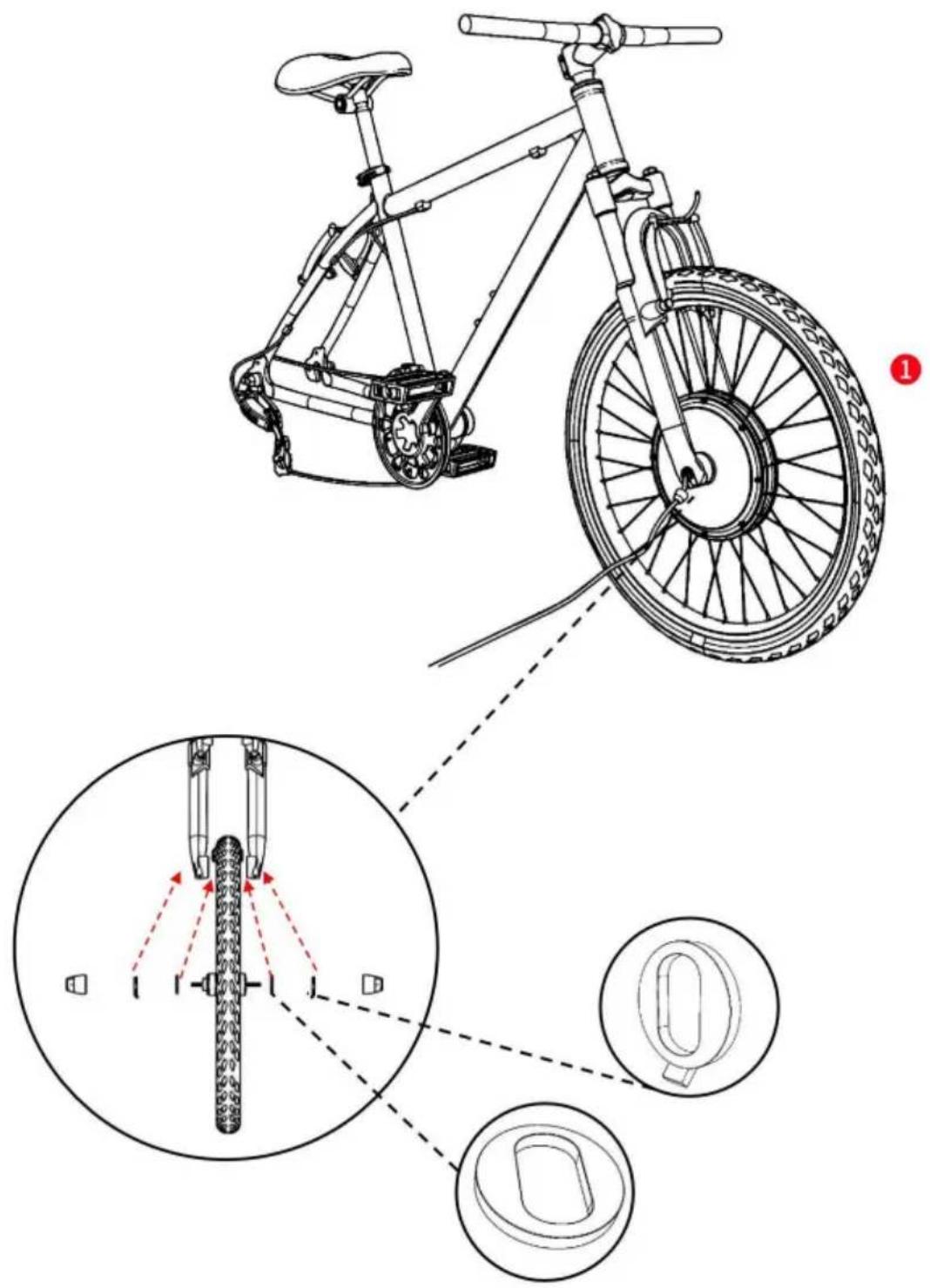

Het motorwiel op uw fiets monteren

1. Zorg ervoor dat er aan beide kanten van het wiel ringen zijn gemonteerd (de ringen zijn vooraf op het wiel gemonteerd).
2. Plaats het wiel aan de voorkant van uw fiets zoals afgebeeld.
3. Gebruik de ringen en moeren om het motorwiel vast te zetten.

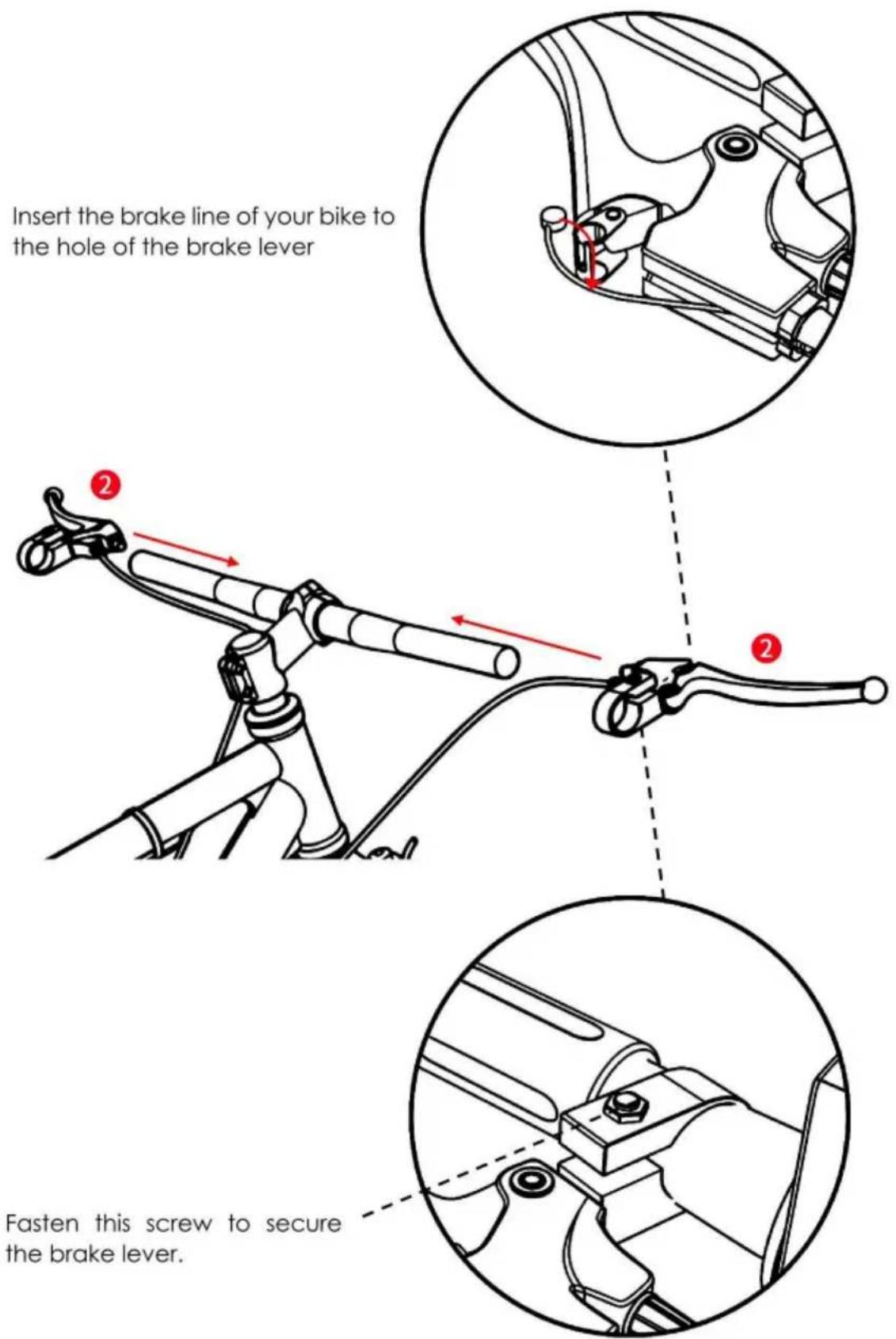

Remhendels monteren

Monteer de remhendels aan beide kanten op het stuur van uw fiets.

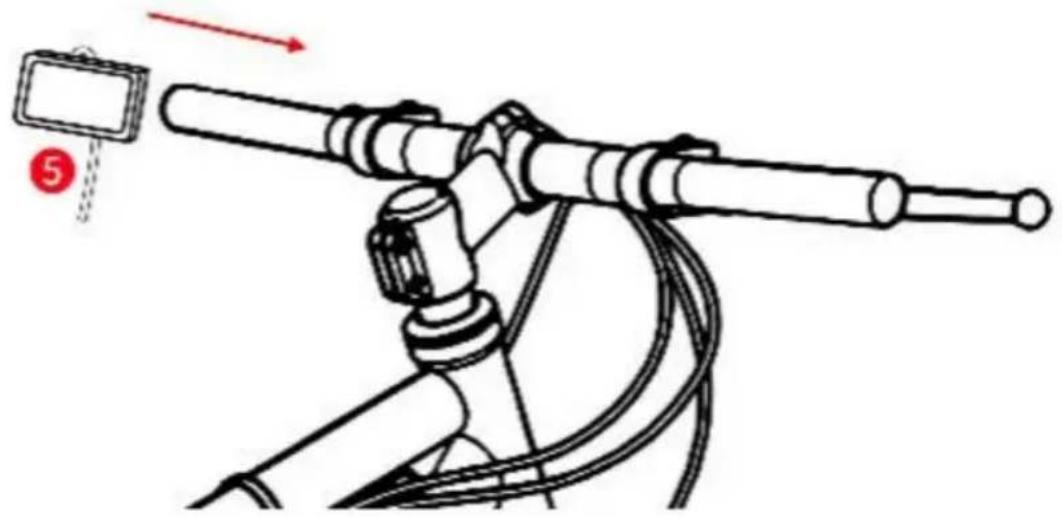

Het bedieningspaneel installeren

Monteer het bedieningspaneel op het stuur van uw fiets zoals afgebeeld.

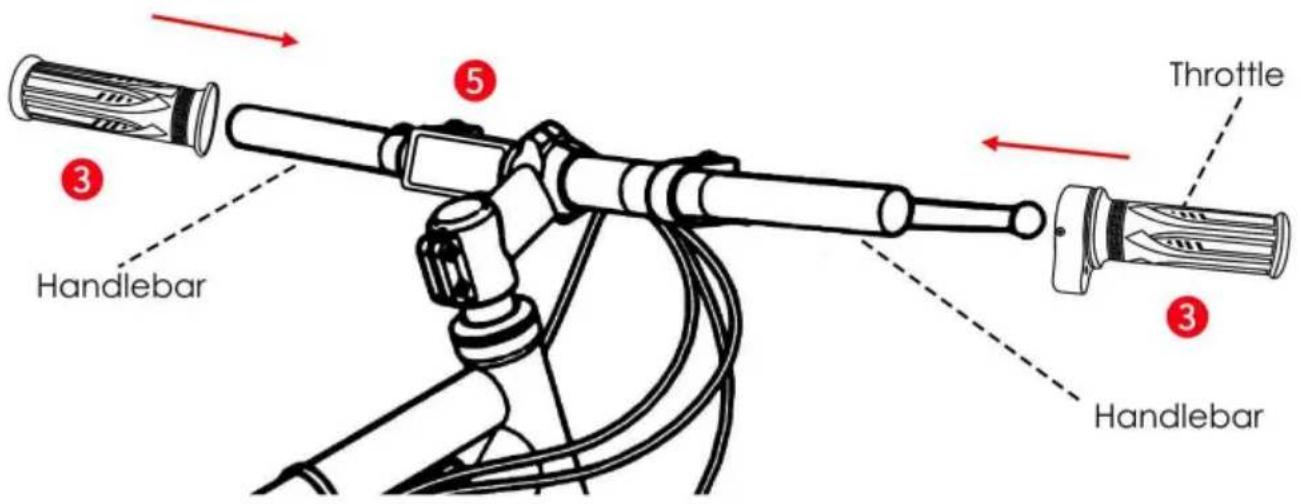

Monteer het stuur en de gashendel zoals afgebeeld.

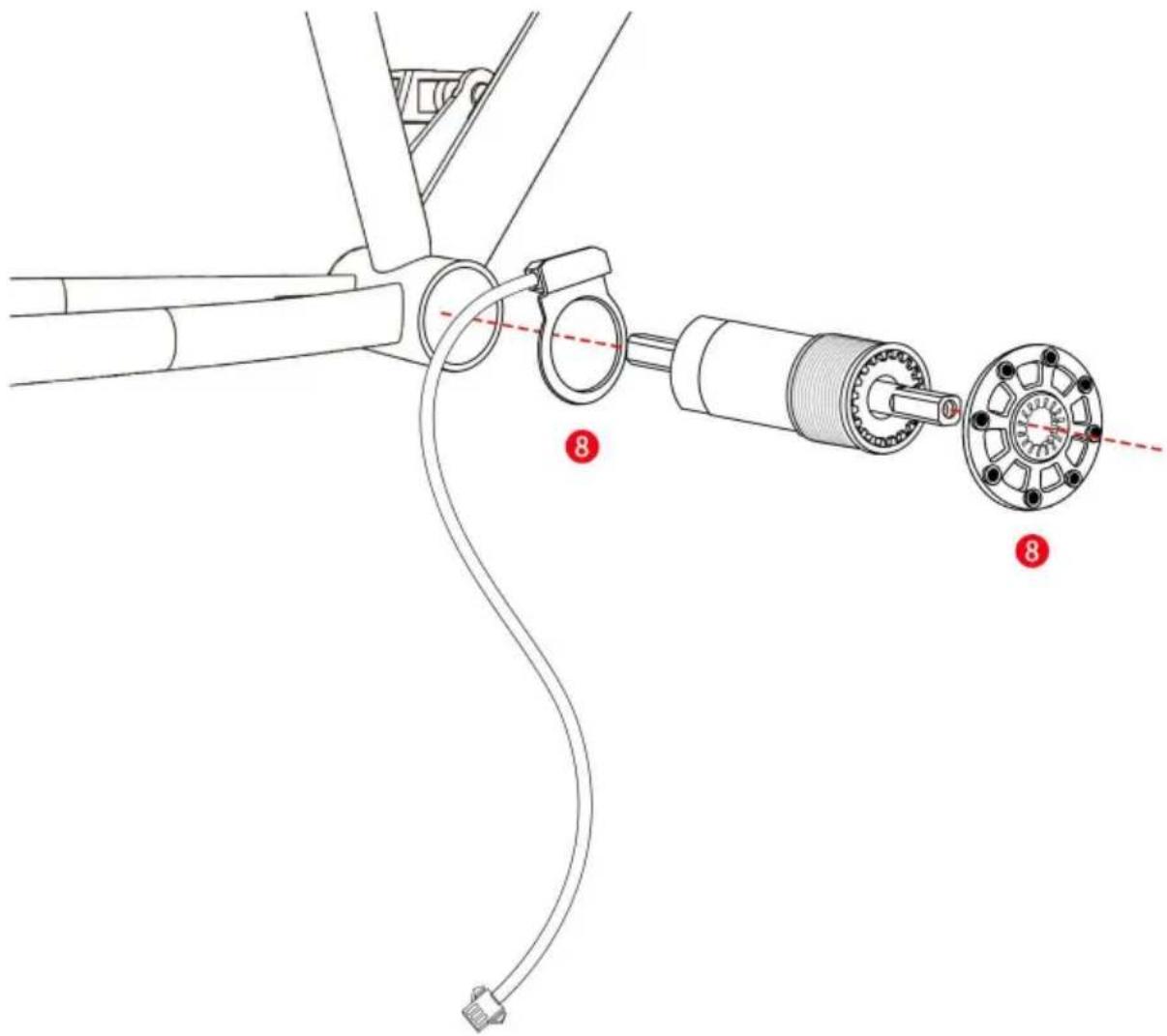

PAS installeren

Demonteer het pedaal van uw fiets. Installeer daarna de PAS-componenten zoals getoond.

Zorg ervoor dat de onderdelen goed vastzitten.

Let op: PAS is geschikt voor vierkante taps toelopende trapasinterfaces en JIS-standaard fietsspanningskommen. Als dit product wordt gebruikt door fietsen die niet aan de JIS-standaard voldoen, moeten gebruikers over enige aanpassingsvaardigheden beschikken. De bekrachtigingssensor moet tussen het frame en de kom van het skycenter worden bevestigd en de bekrachtigingsschijf moet op de roterende as of tandwielschijf worden bevestigd. Anders mislukt de installatie en werkt dit product niet goed.

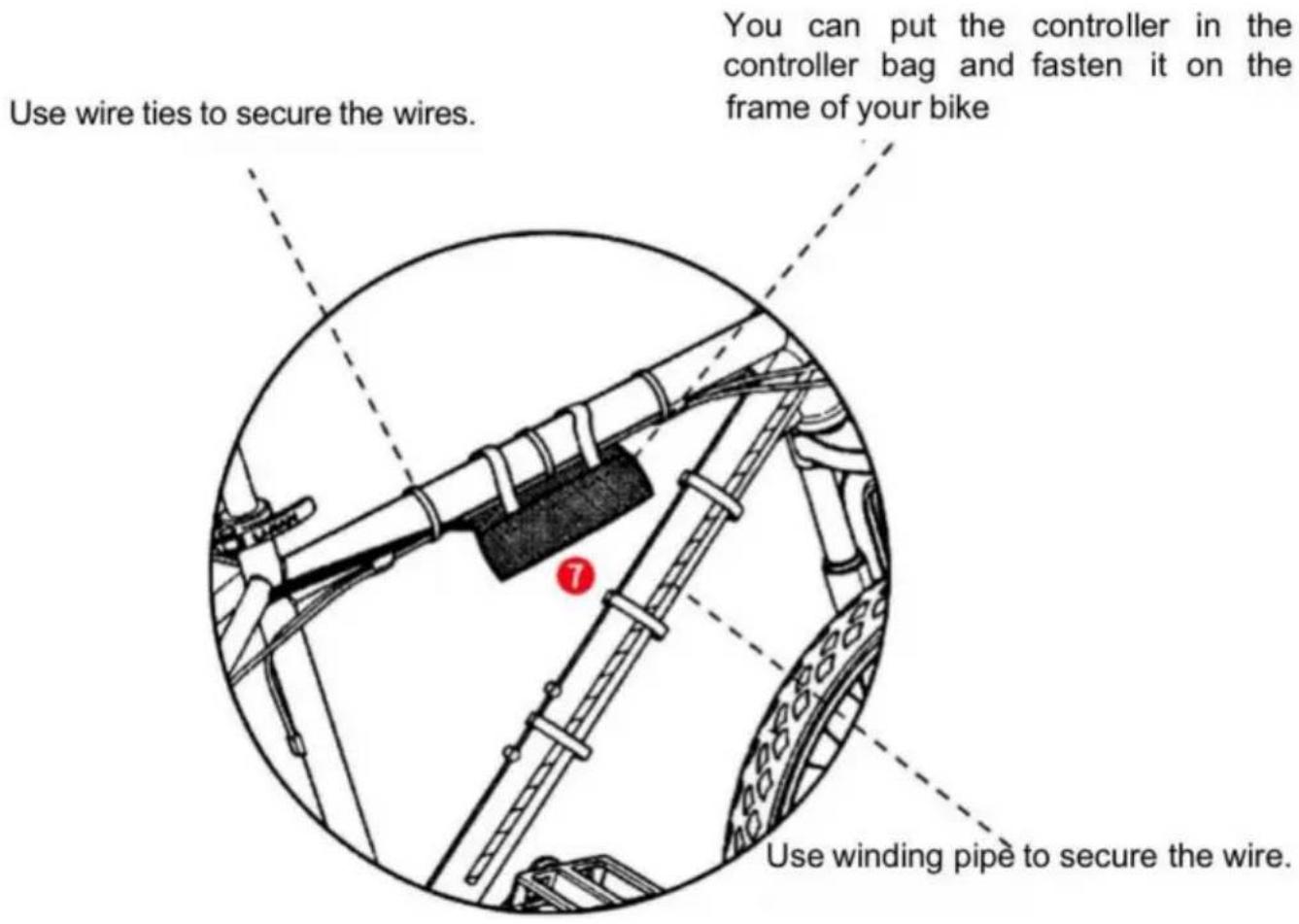

De draden vastbinden

Weergave bedieningsinstructies

1. Functieoverzicht en functionele gebieden

1.1 Functieoverzicht

Het display biedt een verscheidenheid aan functies die aansluiten op de rijbehoeften,

waaronder: • Batterijniveau-

indicator • Niveau-indicator voor

trapondersteuning (PAS) • Snelheid (huidige snelheid, maximale snelheid,

gemiddelde snelheid) • Weergave van de kilometerstand (enkele en totale kilometerstand)

- Wandelboostmodus

- Foutcode-indicator

• Cruisecontrol-indicator

- Gepersonaliseerde parameterinstellingen (bijv. wielddiameter, snelheidslimiet, batterijvermogen instelling en PSA-parameterinstelling, wachtwoordinstelling, controllerstroomlimiet instelling, enz.).

- Functie voor het herstellen van de fabrieksinstellingen

1.2 Functionele gebieden

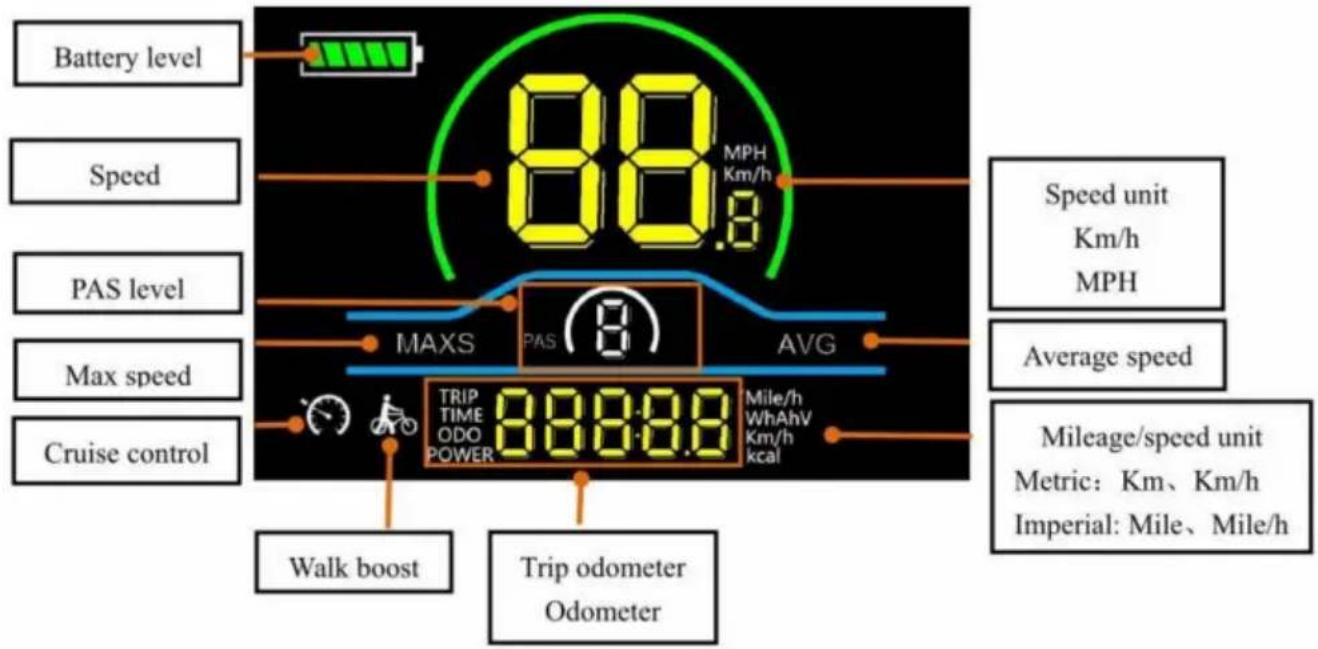

Battery level Speed PAS level Max speed Cruise control MAXS PAS 8 AVG TRIP TIME ODO POWER 88000.0 Mile/h WhAhV Km/h kcal Walk boost Trip odometer Odometer Speed unit Km/h MPH Average speed Mileage/speed unit Metric: Km、Km/h Imperial: Mile、Mile/h

Figuur 1-1 Interface voor distributie van functioneel gebied

1.3 Knopdefinities

Het display is voorzien van drie knoppen op de corrigerende bedieningseenheid:

aan/uit , plus + en min - .

2. Routinematige werking

2.1 Aan/uit zetten

Houd de om het scherm aan/uit te zetten. Als het scherm uit is, zal het niet worden gebruikt batterijvoedingsknop lang ingedrukt en de lekstroom is minder dan luA.

Het display schakelt automatisch uit als het langer dan 10 uur niet wordt gebruikt. notulen.

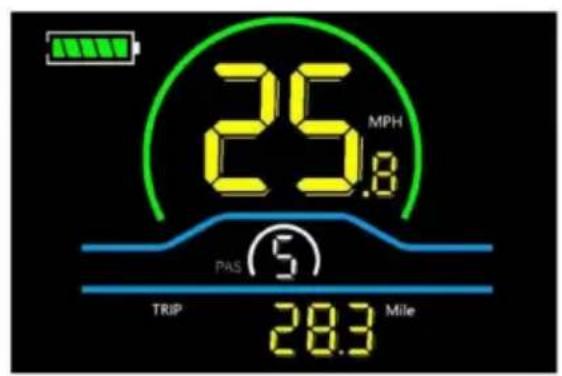

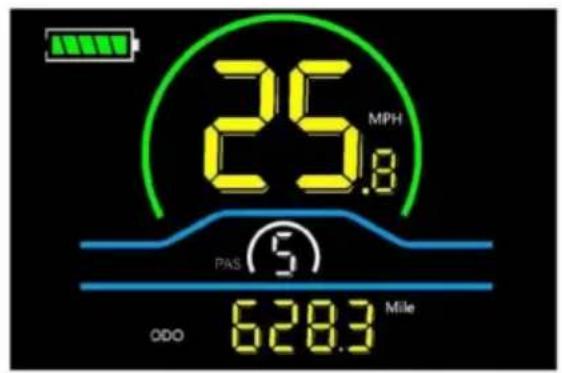

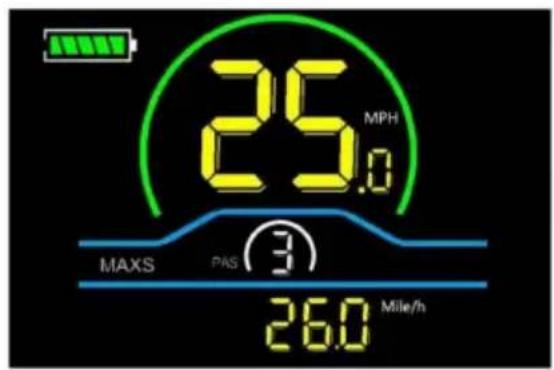

2.2 Weergave-interface schakelen

Wanneer het display is ingeschakeld, worden de huidige snelheid (MPH) en de reisafstand weergegeven. Odometer (mijl) standaard. Kort indrukken (mijl), om te schakelen tussen Trip Odometer Odometer (mijl), Maximale snelheid (MPH) en Gemiddelde snelheid (MPH).

25 MPH PAS 5 TRIP 28.3 Mile

Trip Odometer

25 MPH PAS 5 ODO 628.3 Mile

Odometer

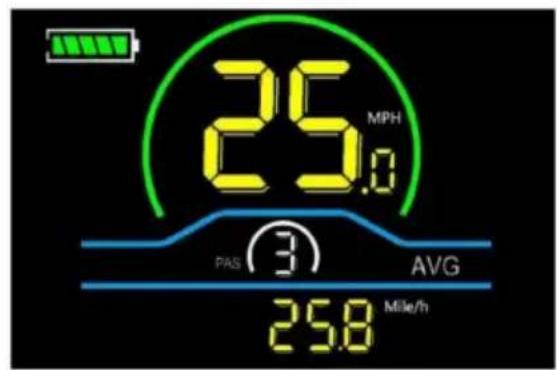

25.0 MPH PAS 3 AVG 25.8 Mile/h

Average Speed

, de elektrische fiets gaat in de loopboostmodus. De

ingedrukt houdt, loopt de elektrische fiets met een vaste snelheid van 6 km per uur en het display geeft aan

. Laat de knop los om de stroomtoevoer onmiddellijk te stoppen en terug te keren naar de staat van vóór de loopboost.

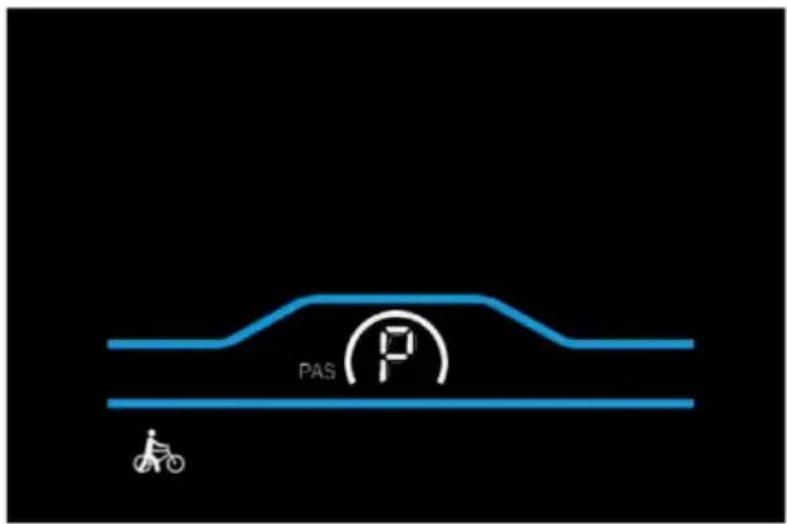

PAS P

Figuur 2-2 Helpen bij het implementeren van het beeldscherm

De walk boost-modus kan alleen worden gebruikt als u de elektrische step duwt Gebruik uw fiets niet tijdens het fietsen.

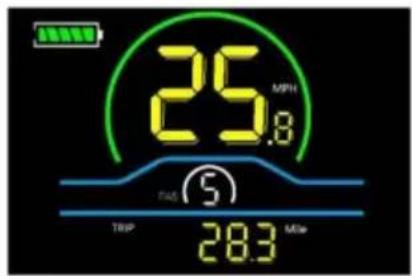

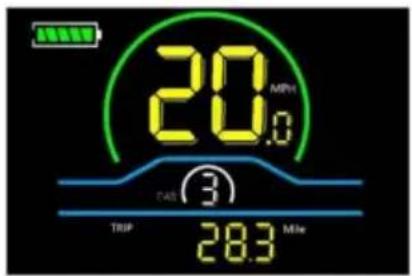

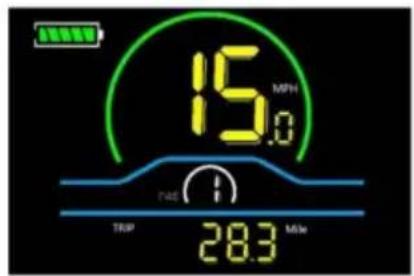

2.4 PAS-niveauselectie

Druk op + - om het PAS-niveau van de elektrische fiets te veranderen, en zo de motor te veranderen uitgangsvermogen.

15 MPH TWD 28.3 M/s

20.0 MPH 3 TRIP 28.3 Mile

25 MPH 25 T45 (5) TBP 28.3 Mle

Figuur 2-3 PAS-niveauweergave-interface

Het batterijniveau wordt weergegeven als 5 balken. Wanneer de batterij volledig is opgeladen, worden alle 5 De balkjes lichten op. Wanneer de batterij helemaal leeg is, begint het balkje te knipperen. Dit waarschuwt de gebruiker om de batterij zo snel mogelijk op te laden.

Volle kracht

Vier balken vermogen Drie balken vermogen Twee balken vermogen Eén balk vermogen Lege stroom knippert

Figuur 2-4 Interface voor batterijniveauweergave

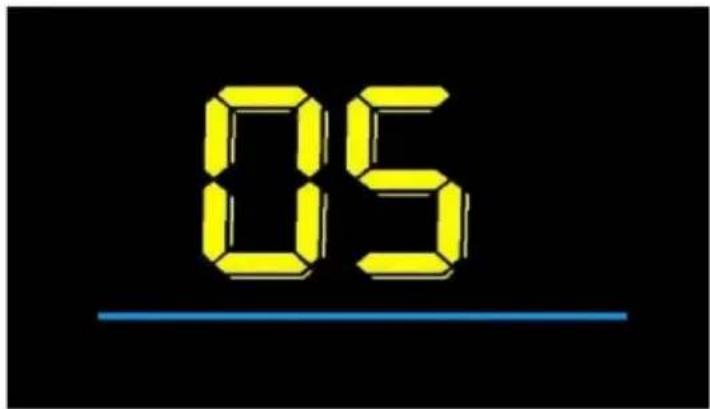

2.6 Weergave van foutcode

Als er een storing optreedt in het elektrische systeem van de elektrische fiets, wordt het display automatisch een foutcode weergeven, zie Bijlage 1 voor een gedetailleerde definitie van de foutcode.

05

Figuur 2-5 Interface voor weergave van foutcodes

Wanneer de foutcode op het display verschijnt, los dan het probleem op probleem in de tijd, de elektrische fiets zal niet meer normaal kunnen rijden na het probleem doet zich voor

3. Gepersonaliseerde parameterinstellingen

Elke instelling moet worden uitgevoerd terwijl de fiets stilstaat.

De procedure voor gepersonaliseerde parameterinstelling is als volgt: Wanneer de display staat AAN en de snelheid geeft 0 aan.

De volgende opties zijn beschikbaar in de gepersonaliseerde parameterinstelling interface:

(1) Houd tegelijkertijd langer dan seconden ingedrukt om toegang te krijgen tot de gepersonaliseerde parameterinstellingsinterface.

(2) Druk op + - om te schakelen tussen de gepersonaliseerde parameterinstelling interface , en druk op ⏻ om de parameterwijzigingsstatus in te voeren.

(3)Druk +/- om de parameter te selecteren, druk lang + voor optelbewerking, lang indrukken - voor een aftrekbewerking.

(4) Druk op om de parameterinstellingen op te slaan en terug te keren naar de gepersonaliseerde de interface voor parameterinstellingen.

(5) Druk lang om de parameterinstellingen op te slaan en het gepersonaliseerde menu te verlaten. parameterinstellingsinterface.

Let op: Wijzig de parameterinstellingen niet! Als het product niet werkt

vanwege het wijzigen van de parameterinstellingen, raadpleeg de fabrieksinstellingen parameter voor instelling.

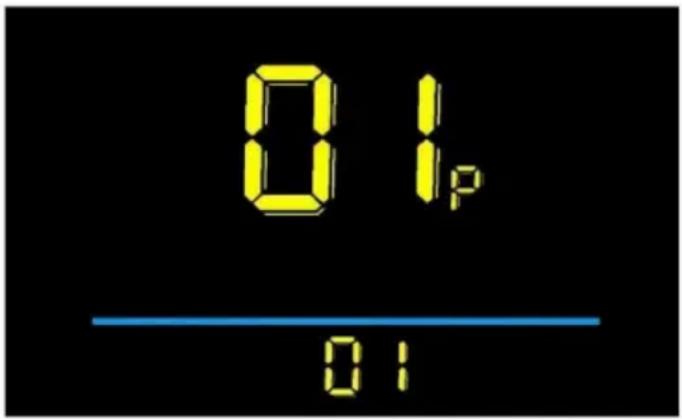

3.1 Instelling van de achtergrondverlichting

01P verwijst naar de instellingsoptie voor achtergrondverlichtingsluminantie. Het instelbare bereik is: 1-3, 01 voor de minimale luminantie. 02 voor de standaardluminantie, 03 voor de maximale luminantie. De fabrieksinstelling is 03.

Pers om de parameter veranderende status in te voeren. Druk op d+ - om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

01p 01

Figuur 3-1 Interface voor het instellen van de achtergrondverlichtingsluminantie

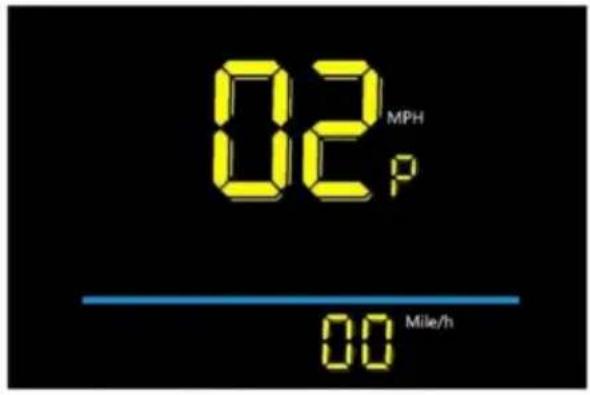

3.2 Metrische en imperiale instelling

02P is de metrische en imperiale instellingsoptie, 00 voor metrisch en 01 voor imperial.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de +/ - selecteren de parameter en druk op om de meterinstelling op te slaan en terug te keren naar de Gepersonaliseerde parameterinstellingsinterface.

Imperiale weergave-interfaceInterface voor metrische

Figuur 3-2 Interface voor het instellen van metrische en imperiale eenheden

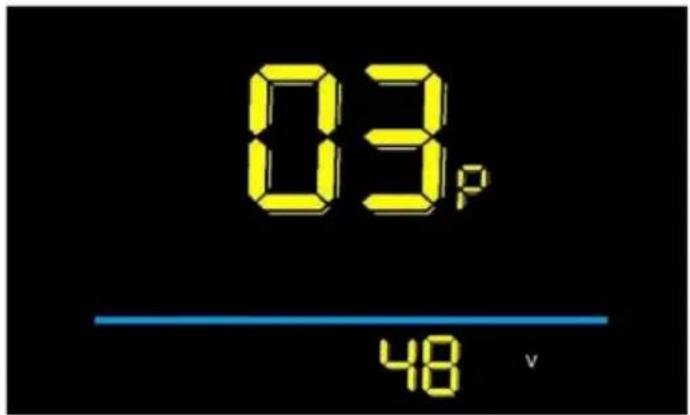

3.3 Nominale spanningsinstelling

03P is de optie voor de nominale spanningsinstelling. Het beschikbare nominale spanningsbereik is: 24V/36V/48V. De fabrieksinstelling is 48V.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

03p 48 v

Figuur 3-3 Interface voor het instellen van de nominale spanning

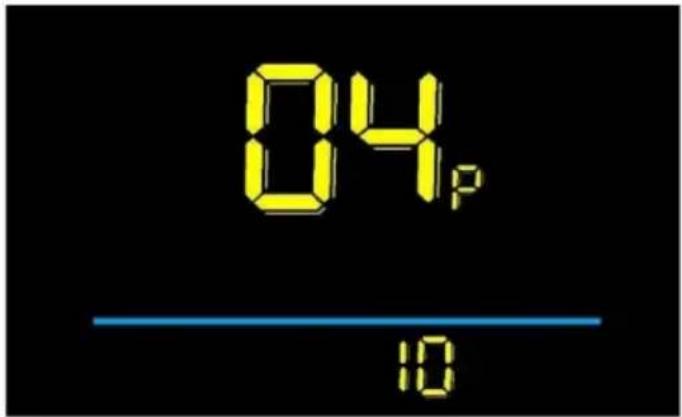

3.4 Automatische slaaptijdinstelling

04P is de automatische slaaptijdinstelling. Om de batterij te sparen en hogere

bereik, wordt dit scherm uitgeschakeld nadat het een tijdje niet is gebruikt.

instelbaar bereik is: 1\~60min,00 betekent geen automatische uitschakeling. De fabrieksinstelling

om de parameterwijzigingsstatus in te voeren. Druk op de

om de te selecteren

parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

04_p 10

Figuur 3-4 Interface voor het instellen van de automatische uitschakeltijd

3.5 PAS-niveau-instelling

05P is de instellingsoptie voor het trapondersteuningsniveau (PAS). Het beschikbare trapondersteuningsniveau De instellingen zijn: 01\~3, 11\~3, 01\~5, 11\~5. De standaard fabrieksinstelling is 01\~5.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de +/ - om de te selecteren

parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

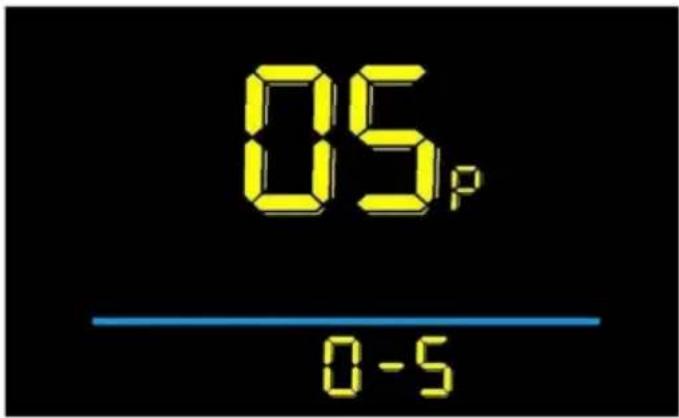

05p 0-5

Figuur 3-5 PAS-niveau-instellingsinterface

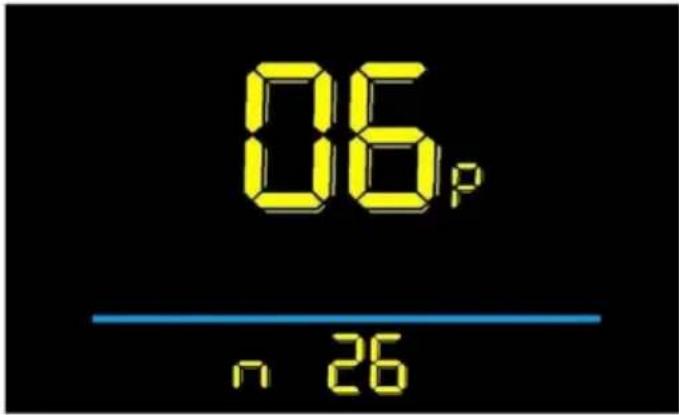

3.6 Instelling wield diameter

06P is de optie voor het instellen van de wielddiameter. Eenheid: inch, nauwkeurigheid: 0,1, De instelbare Het wielddiameterbereik is: 0\~50 inch. De standaard fabrieksinstelling is 26 inch.

Pers om de parameter veranderende status in te voeren. Druk op de + - om de te selecteren

parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

06_p n 26

Figuur 3-6 Interface voor het instellen van de wield diameter

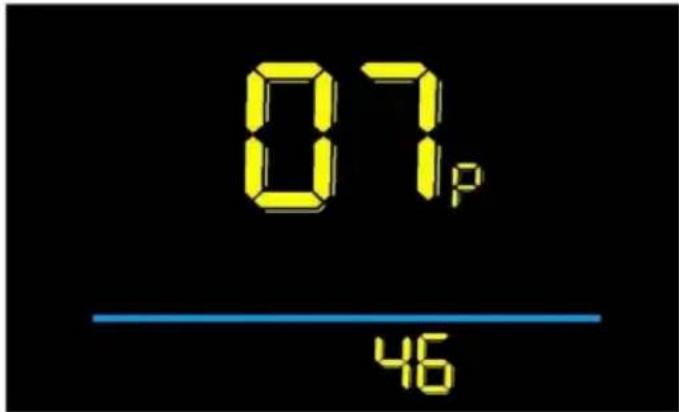

3.7 Aantal snelheidssensormagneten instellen

07P is de instellingsoptie voor de snelheidssensormagneet. De instelbare snelheid sensor magneet nummerbereik is: 01\~255st. De fabrieksinstelling is 46st.

Als u de instellingen wijzigt, wordt de snelheid onjuist weergegeven.

Pers om de parameter veranderende status in te voeren. Druop /om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

07_p 46

Figuur 3-7 Interface voor het instellen van het aantal snelheidssensormagneten

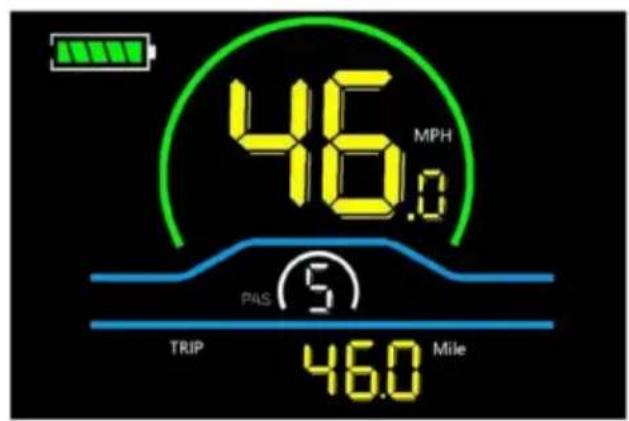

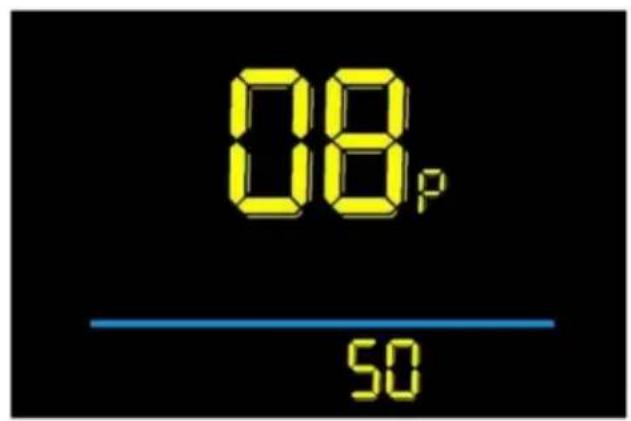

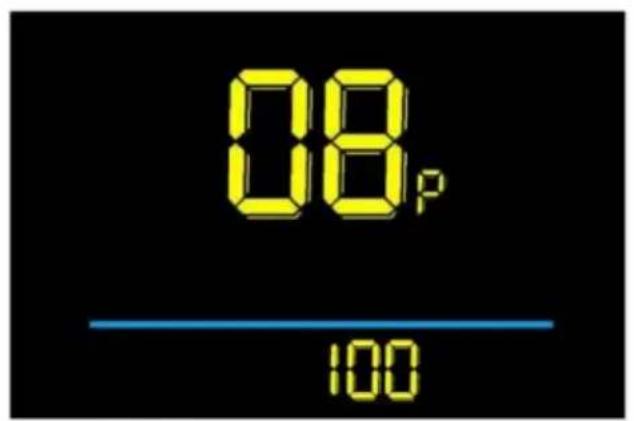

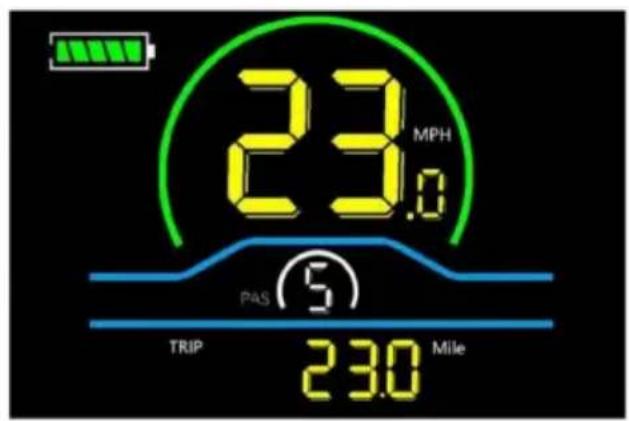

3.8 Snelheidslimiet instellen

08P is de optie voor het instellen van de snelheidslimiet. Wijzig deze waarde om de maximale rijsnelheid in te stellen snelheid van het elektrische voertuig; Het instelbare snelheidslimietbereik is: 0\~100%,100 betekent geen snelheidslimiet. De fabrieksinstelling is 100%. Als u de

snelheidslimiet, stel deze proportioneel in wanneer de batterij volledig is opgeladen en er geen belasting, omdat het type batterij anders is, zoals ternaire lithiumbatterij, lithium

ijzerfosfaataccu, loodaccu, de spanning van de volledige lading is anders en de uiteindelijke maximumsnelheid zal ook anders zijn. Bijvoorbeeld, de spanning van een volledig opgeladen

opgeladen 48V ternaire lithiumbatterij is 54,6V, en de maximale onbelaste snelheid van dit product is 46 mph. Als de snelheidslimiet is ingesteld op 50%, is de maximale onbelaste snelheid is 23 mph. Let op: er is een fout in de snelheidslimietinstelling van dit product, als de de regelgeving geeft duidelijk aan dat een bepaalde snelheid niet overschreden mag worden, stel een kleinere waarde om te voldoen aan de regelgeving! Als de eenheid van de meterweergave km/u is, De instelwaarde van dit item is 0-100%, 100 betekent geen snelheidslimiet, op dezelfde manier 50% betekent de helft van de maximumsnelheid.

Pers om de parameter veranderende status in te voeren. Druk op d+ - om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

08_p 100

46.0 MPH PAS 5 TRIP 46.0 Mile

08_p 50

23.0 MPH PAS 5 TRIP 23.0 Mile

Figuur 3-8 Interface voor het instellen van de snelheidslimiet

3.9 Opstartinstelling

09P is de opstartinstelling. Het display kan de volgende startmodi kiezen:

00ÿnul start,01ÿniet-nul start. De fabrieksinstelling is 00.Nul start: nee

behoefte aan voetpedaalassistentie, het gaspedaal kan direct werken; Niet-nulstart: De

Het gaspedaal kan alleen werken als het voetpedaal wordt bekrachtigd.

Pers

om de parameterwijzigingsstatus in te voeren. Druk op de

om de te selecteren

parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de Gepersonaliseerde parameterinstellingsinterface.

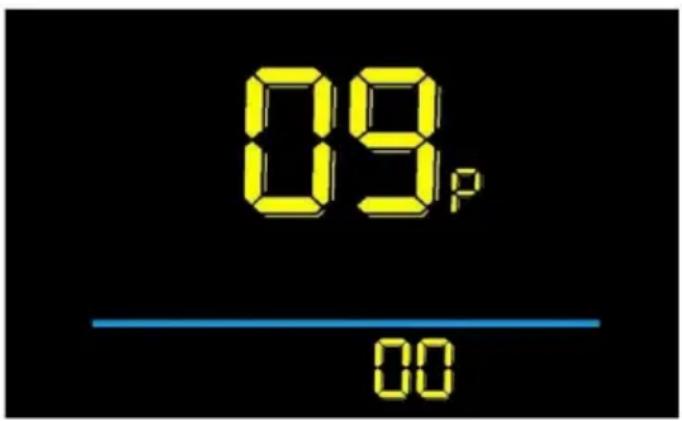

09_p 00

Figuur 3-9 Opstartinstellingeninterface

3.10 Instelling van de rijmodus

10P is de optie voor het instellen van de aandrijfmodus. De beschikbare aandrijfmodi zijn: 00ÿPedaal alleen assist,01ÿAlleen elektrisch,02 Zowel pedaal als assist elektrisch.De fabrieksinstelling instelling is 02.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

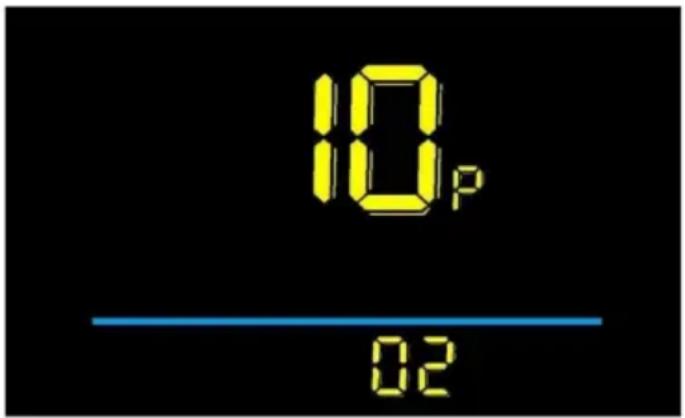

10_p 02

Figuur 3-10 Interface voor het instellen van de aandrijfmodus

3.11 Instelling gevoeligheid trapondersteuning

11P is de optie voor de gevoeligheidsinstelling van de trapondersteuning. Deze instelling wordt gebruikt voor de controller om te detecteren hoeveel pulsen de schijf heeft gedraaid voordat de motor te bedienen. Hoe kleiner de waarde, hoe hoger de gevoeligheid en hoe groter de waarde, hoe lager de gevoeligheid. Bijvoorbeeld, een instelling van 2 betekent dat de motor

werken nadat de schijf 2 pulsen heeft gedraaid, en een instelling van 8 betekent dat de motor zal werken nadat de schijf 8 pulsen heeft gedraaid. Het kan ook worden geïnterpreteerd als de hoek van de krukasrotatie tijdens het trappen, hoe kleiner de waarde, hoe kleiner de hoek, hoe groter de waarde, hoe groter de hoek. Het instelbare bereik is 1\~24. De De standaard fabrieksinstelling is 3. Het wordt afgeraden om de waarde lager dan 3 in te stellen.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

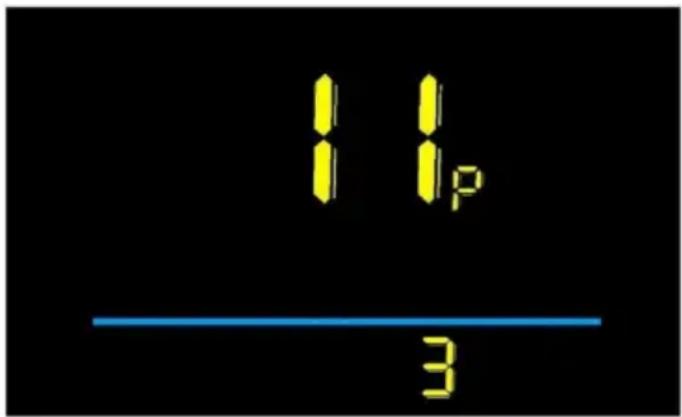

11p 3

Figuur 3-11 Interface voor het instellen van de gevoeligheid van de trapondersteuning

3.12 Instelling van de trapondersteuningssterkte

12P is de optie voor het instellen van de startsterkte, het instelbereik is 0\~5, wanneer ingesteld op 0 betekent dat het startvermogen van de motor het zwakst is na het trappen. Als dit op 5 staat, betekent dat het startvermogen van de motor het sterkst is na het trappen, de fabrieksinstelling instelling is 2. Hoe groter de waarde, hoe meer je de controle moet hebben, hoe meer waarde wordt niet aanbevolen om meer dan 3 te zijn, let op de veiligheid van het rijden als het meer dan 2 is!

Pers om de parameterwijzigingsstatus in te voeren. Druk op de +/ - om de te selecteren

parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

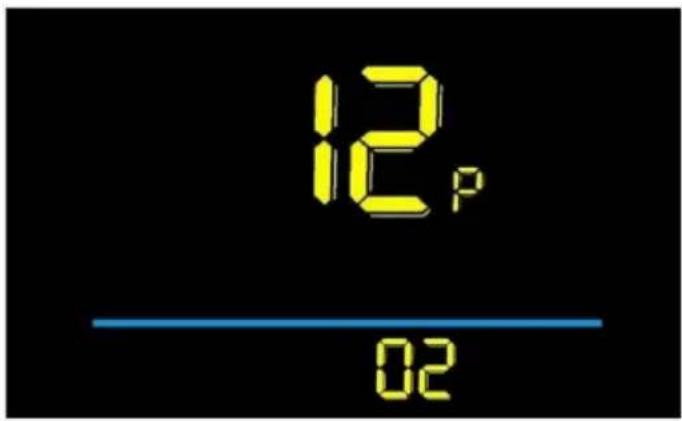

12p 02

Figuur 3-12 Interface voor het instellen van de sterkte van de trapondersteuning

3.13 Aantal instellingen voor de trapondersteuningssensormagneten

13P is een instelling voor het aantal magneten op de boosterdisk, die kan worden

aangepast van 5 tot 15. De fabrieksinstelling is 8. De fabrieksinstelling is

1. Het is niet nodig om deze optie voor dit product te wijzigen, omdat dit het product zal beschadigen.

niet werken. Het mag alleen worden aangepast als de gebruiker de schijf vervangt door een andere schijf die niet 8 magneten heeft!

Pers

om de parameterwijzigingsstatus in te voeren. Druk op de

om de te selecteren

parameter en druk op

om de parameterinstelling op te slaan en terug te keren naar de

gepersonaliseerde parameterinstellingsinterface.

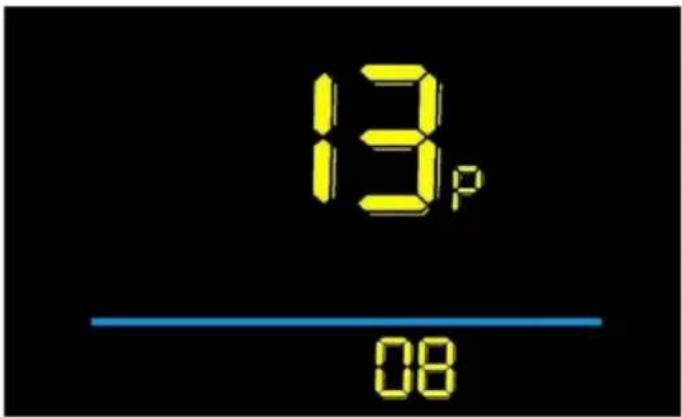

13p 08

Figuur 3-13 Aantal magneetinstellingen voor de trapondersteuningssensor

3.14 Instelling van de regelaarstroomlimiet

14P is de controller stroomlimiet instelling optie. Het instelbare bereik is: 1\~50A, De fabrieksinstelling is 26A.

Dit product kan niet door de gebruiker worden ingesteld, moet werken

met de fabrieksinstellingen.

Pers

om de parameterwijzigingsstatus in te voeren. Druk op de

om de te selecteren

parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

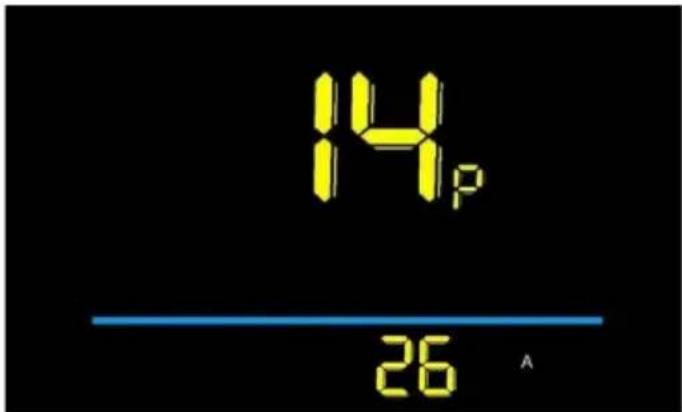

14p 26 A

Figuur 3-14 Interface voor het instellen van de stroomlimiet van de controller

3.15 Aantal instellingen voor de trapondersteuningssensormagneten

15P is de instellingsoptie voor de controller onder de spanningswaarde. De standaard fabrieksinstelling bedraagt 40V.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de +/ - om de te selecteren

parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

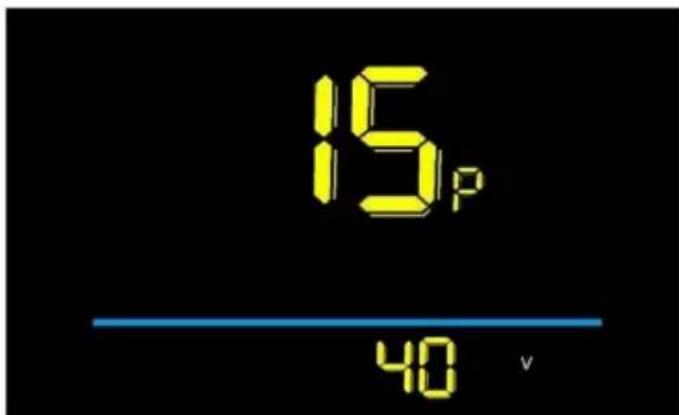

15p 40 v

Figuur 3-15 Interface voor het instellen van de onderspanningswaarde van de controller

3.16 ODO reset-bewerking

16P is de optie voor het resetten van de kilometerteller. Optioneel 00 \ 01. Wanneer ingesteld op 01, is het totaal De kilometerstand wordt op nul gezet.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de +/ - om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de

Gepersonaliseerde parameterinstellingsinterface.

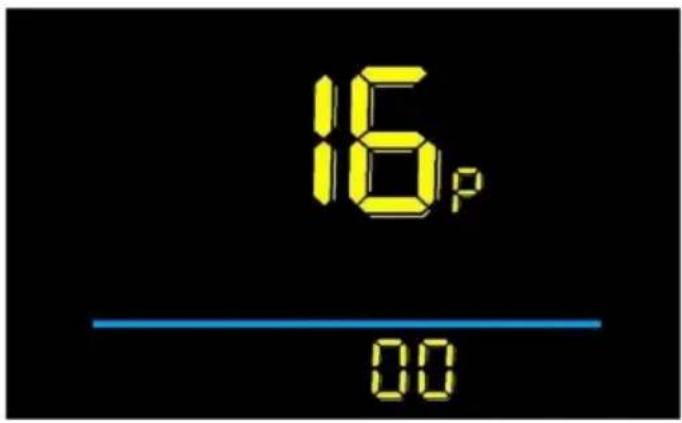

16ₚ 00

Figuur 3-16 ODO-resetbewerking

Als u de kilometerstand voor een enkele rit opnieuw wilt instellen, houdt u na het En inschakelen tegelijkertijd de toetsen ingedrukt.

3.17 Cruise-inschakelinstelling

17P is de cruise-inschakeloptie, 00 betekent cruise uitschakelen, 01 betekent inschakelen cruise, de standaardinstelling is 00. Wanneer deze instelling 01 is, tijdens normaal rijden, stuur blijft stil, druk lang op de meterknop gedurende ongeveer 3 seconden om de cruise control in te schakelen staat op de huidige snelheid, op dit moment kunt u het stuur loslaten, en dan wanneer u het stuur of de rem opnieuw draait, wordt de cruise-stand opgeheven. De cruise-stand Functie is alleen geldig voor het stuur, de pedalen kunnen niet gebruikt worden.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

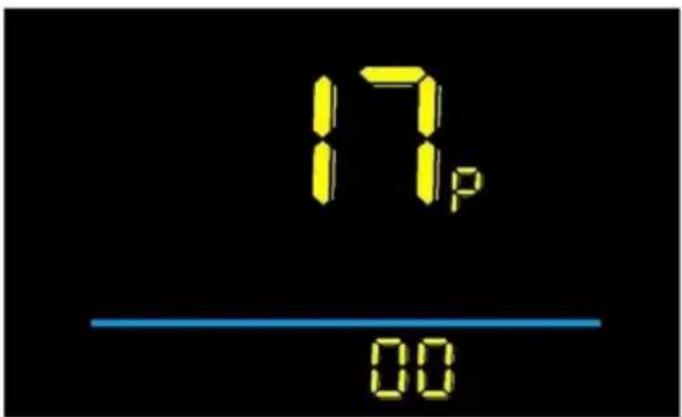

17p 00

Figuur 3-17 Interface voor het inschakelen van cruise-instellingen

3.18 Instelling promotiefunctie

18P is de instellingsoptie voor de promotiefunctie. 00 staat voor 6 km, 01 staat voor 6 km. De fabrieksinstelling is 01.

Pers om de parameterwijzigingsstatus in te voeren. Druk op de - om de te selecteren parameter en druk op om de parameterinstelling op te slaan en terug te keren naar de gepersonaliseerde parameterinstellingsinterface.

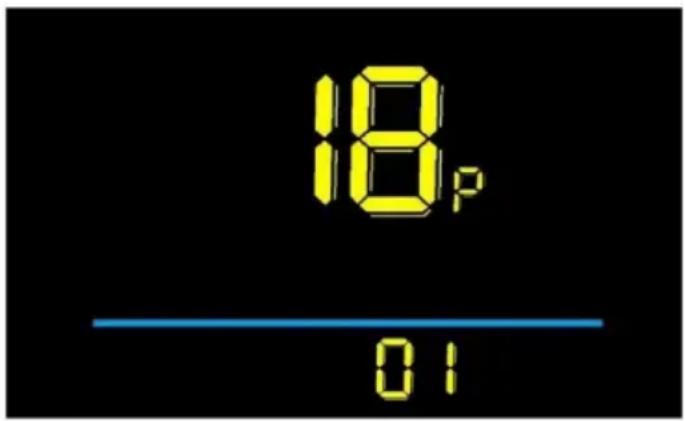

18_p 01

Figuur 3-18 Interface voor het instellen van de promotiefunctie

4. Voorzorgsmaatregelen

Let op de algemene bediening bij het gebruik van de producten en sluit ze niet aan. en koppel het scherm los terwijl het is ingeschakeld. •

Vermijd stoten tegen de algemene bediening bij het gebruik van de producten en Sluit het display aan en koppel het los terwijl het is

ingeschakeld. •Wijzig de parameterinstellingen niet naar eigen inzicht, anders verloopt normaal rijde kan niet worden

gegarandeerd. •Als het display niet goed werkt, stuur het dan zo snel mogelijk naar het reparatied mogelijk.

- Er kunnen verschillen zijn tussen de fysieke producten en deze handleiding vanwege naar normale upgrade. Raadpleeg de fysieke producten.

5. Definitie van foutcode

Foutcode	Definitie		Foutcode	Definitie
E001	Controllerstoring		E004	Gasklep defect
E002	Communicatiefout		E005	Remstoring
E003	Hall-storing		E006	Motor fase uitval

Voldoet aan de Europese veiligheidscertificering.

6. CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires die met dit label zijn gemarkeerd.

symbool. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Gemaakt in China

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-
