CNE-K26F1KW - Elektromotor Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrofahrradmotor
Marke	Vevor
Modell	CNE-K26F1KW
Außendurchmesser	660 mm
Nabendurchmesser	242 mm
Nabenlänge	173 mm
Gabelabstand	100 mm
Felgenbreite	25 mm
Motordrehzahl	480 ± 20 U/min
Anzugsdrehmoment der Nabe	50 N·m
Nutbreite	10 mm
Speichenlänge und Schraubentyp	159 mm; 12 G
Empfohlene Reifengröße	2,0 Zoll (5,1 cm)
Maximaler Steigungswinkel	12°
Kompatible Batterie	48 V (17–20 Ah)
Nennspannung des Controllers	48 V
Nennleistung des Controllers	1 000 W
Maximalstrom des Controllers	26 A
Tragfähigkeit	165 lb (75 kg)
Kompatible Rahmengröße	26 Zoll
Bremsstil	D/V Allgemein
Hauptfunktionen	Tretunterstützung (PAS), Gashebel, Tempomat, Gehmodus, LCD-Display mit Batterieanzeige und Kilometerzähler
Paketinhalt	Antriebsrad, Controller, Display, Gashebel, Bremshebel, PAS-Sensor, Montageset, Handbuch
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, regelmäßig Befestigungen und allgemeinen Zustand prüfen
Sicherheit	Helm tragen, Bremsen vor jeder Fahrt prüfen, Produkt nicht zerlegen, außerhalb der Reichweite von Kindern aufbewahren
Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich, Reparatur durch qualifizierten Fachmann

Häufig gestellte Fragen - CNE-K26F1KW Vevor

Welche Werkzeuge werden für die Installation des Motors CNE-K26F1KW benötigt?

Die Installation erfordert grundlegende Fahrradwerkzeuge: Inbusschlüssel, Maulschlüssel, Schraubendreher und einen Drehmomentschlüssel zum Anziehen der Nabenmutter mit 50 N·m.

Ist der Akku im Paket enthalten?

Nein, der Akku wird nicht mitgeliefert. Sie müssen einen kompatiblen 48-V-Akku mit einer Kapazität von 17 bis 20 Ah separat erwerben.

Wie ändere ich die Tretunterstützungsstufe (PAS)?

Drücken Sie während der Fahrt die Tasten + oder - auf dem Display, um die PAS-Stufe zu erhöhen oder zu verringern, was die Motorleistung ändert.

Was tun, wenn das Display einen Fehlercode anzeigt (z.B. E001, E005)?

Der Code weist auf einen bestimmten Fehler hin: E001 = Controller-Ausfall, E005 = Bremsfehler. Konsultieren Sie die Fehlercodetabelle in der Anleitung und wenden Sie sich bei Bedarf an den technischen Support von Vevor.

Wie hoch ist die Höchstgeschwindigkeit dieses Motors?

Die Höchstgeschwindigkeit hängt vom Akku und den Einstellungen ab. Ohne Geschwindigkeitsbegrenzung (Parameter 08P = 100 %) kann die Leerlaufgeschwindigkeit mit einem voll geladenen 48-V-Akku etwa 46 mph (74 km/h) erreichen.

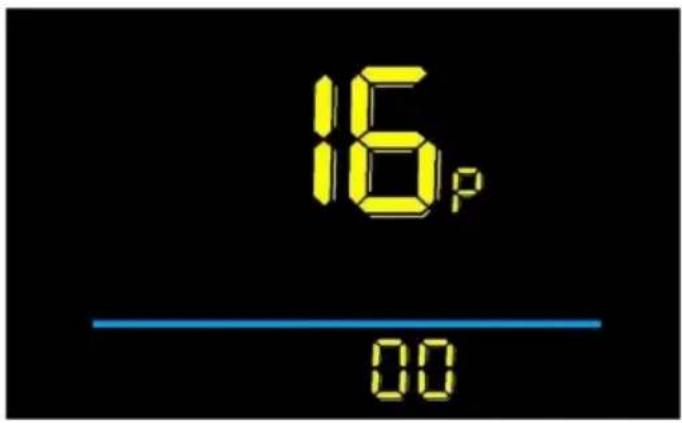

Wie setze ich den Gesamtkilometerzähler (ODO) zurück?

Stellen Sie im Menü der benutzerdefinierten Einstellungen die Option 16P auf 01 und speichern Sie. Zum Zurücksetzen des Tageskilometerzählers (TRIP) halten Sie nach dem Einschalten gleichzeitig die Tasten + und - gedrückt.

Kann ich diesen Motor mit einem Dreirad verwenden?

Es wird vom Hersteller nicht empfohlen. Wenn Sie es mit einem Dreirad verwenden, lassen Sie es von einem Fachmann installieren und überprüfen Sie die Rahmenkompatibilität, die Gewichtsgrenze und den Steigungswinkel.

Welche regelmäßige Wartung wird empfohlen?

Überprüfen Sie vor jeder Fahrt die Bremsen, die Befestigungen (Muttern, Schrauben) und den Zustand der Kabel. Reinigen Sie das Produkt nur mit einem trockenen Tuch. Lassen Sie das System regelmäßig von einem Techniker überprüfen.

Wie aktiviere ich den Tempomaten?

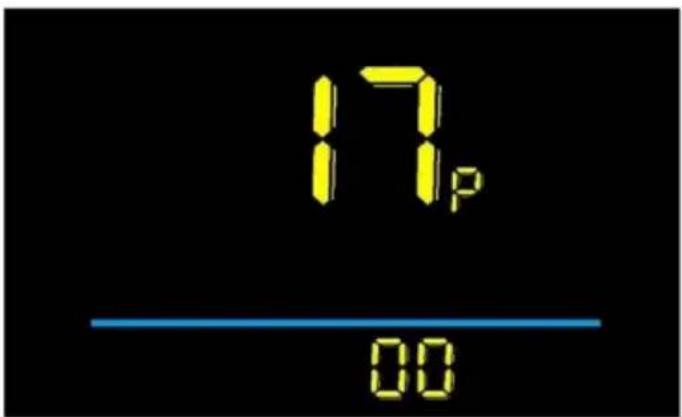

Stellen Sie in den Einstellungen die Option 17P auf 01, um die Funktion zu aktivieren. Halten Sie während der Fahrt den Lenker stabil und drücken Sie 3 Sekunden lang die Taste auf dem Display, um in den Tempomatmodus bei der aktuellen Geschwindigkeit zu gelangen.

Ist der Motor mit allen 26-Zoll-Fahrrädern kompatibel?

Er ist für 26-Zoll-Rahmen mit einem Gabelabstand von 100 mm ausgelegt. Überprüfen Sie, ob Ihre Gabel die 173 mm lange Nabe aufnehmen kann und die Bremsen kompatibel sind (Stil D/V Allgemein).

BEDIENUNGSANLEITUNG CNE-K26F1KW Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Elektrischer Fahrradmotor

Modell: CNE-K26F1KW

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Elektrischer Fahrradmotor

MODELL: CNE-K26F1KW

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Notiz:

- Aus Sicherheitsgründen ist es äußerst wichtig, dass Sie dieses Benutzerhandbuch VORHER lesen, bevor Sie das Fahrrad bedienen. Unsachgemäßer Umgang kann die Fahrleistung beeinträchtigen und vor allem eine Gefahr für Ihre Sicherheit und Gesundheit darstellen! • Der Benutzer übernimmt alle Risiken für Verletzungen, Schäden oder Ausfälle des Fahrrads oder Systems und alle anderen Verluste oder Schäden für sich selbst und andere und für Eigentum, die aus oder als Folge der unsachgemäßen Verwendung des Fahrrads entstehen. • Dieses Handbuch ist nicht als detaillierte Benutzer-, Service-, Reparatur- oder Wartungsanleitung gedacht. Bitte wenden Sie sich für Service, Reparaturen oder Wartung an einen Fachmann.

Sicherheitshinweise

1. Der Benutzer muss aus Sicherheitsgründen vor der Fahrt einen Helm und andere Schutzausrüstung tragen. Stellen Sie sicher, dass Ihr Helm den neuesten Zertifizierungsstandards entspricht und zu Ihrer Art des Reitens passt.
2. Die Installation dieses Produkts muss von Fachleuten mit rechtlicher Lizenz und entsprechender Qualifikation durchgeführt werden.
3. Wenn Sie Teile des Produkts ändern müssen, wenden Sie sich bitte vorab an unseren Kundenservice, um die Durchführbarkeit zu prüfen.
4. Wir empfehlen Ihnen dringend, das Bremssystem Ihres Fahrrads aus Sicherheitsgründen zu verbessern (z. B. Scheibenbremsen).
5. Ziehen Sie immer die Bremsen an und halten Sie den Lenker fest und gerade, bevor Sie losfahren, um sicherzustellen, dass Sie bei der Tretunterstützung die Kontrolle über das Fahrrad behalten.
6. Halten Sie den Controller stets von Wasser und anderen Flüssigkeiten fern. Sollte es zu Kontakt mit Wasser oder anderen Flüssigkeiten kommen, verwenden Sie das Produkt nicht weiter und lassen Sie es von Fachleuten mit gesetzlicher Lizenz und entsprechender Qualifikation überprüfen.
7. Versuchen Sie niemals, die Teile dieses Produkts zu zerlegen, da dies zu Stromschlägen, Funktionsstörungen und schweren Verletzungen führen kann.
8. Das Produkt sollte nur mit einem trockenen Tuch gereinigt werden. Verwenden Sie niemals ein nasses Tuch, Öl oder jede andere Flüssigkeit.
9. Wie alle mechanischen Bauteile unterliegt auch dieses Produkt einem hohen Verschleiß und Spannungen. Verschiedene Werkstoffe und Bauteile können auf Verschleiß oder Spannungsermüdung reagieren.

auf unterschiedliche Weise. Wenn die Lebensdauer eines Bauteils überschritten wurde, kann es plötzlich versagen, was möglicherweise zu Verletzungen des Fahrers führen kann. Jede Form von Riss, Kratzer oder Farbveränderungen in stark beanspruchten Bereichen zeigt an, dass die Lebensdauer des Bauteils erreicht ist und es ersetzt werden muss.

1. Wenn Sie eine Beeinträchtigung oder Behinderung haben, wie z. B. eine Sehbehinderung, eine Hörbehinderung, körperliche Beeinträchtigung, kognitive/sprachliche Beeinträchtigung und/oder eine Anfallsstörung, konsultieren Sie Ihren Arzt, bevor Sie mit unseren Fahrrädern fahren.
2. Weil es unmöglich ist, jede Situation oder Bedingung vorherzusehen, die während der Fahrt auftreten kann, gibt dieses Handbuch keine Auskunft über die sichere Verwendung des Produkts unter allen Bedingungen. Es gibt Risiken im Zusammenhang mit der Verwendung des Fahrrads, die nicht vorhersehbar oder vermeidbar sind und die durch die Handlungen des Fahrers verursacht werden können und die ausschließlich in der Verantwortung des Fahrers liegen.
3. Wenn Sie Ihr Fahrrad benutzen, ist es wichtig, dass Sie wissen, wie Sie jedes Teil Ihres Fahrrads sowie Ihr Fahrrad als Ganzes richtig pflegen. Bitte stellen Sie sicher, dass Sie sich mit allen Aspekten der Funktionen und der Bedienung Ihres Fahrrads vertraut machen, bevor Sie fahren - INSBESONDERE auf offenen Straßen mit anderem Verkehr.
4. Bedienen Sie Ihr Fahrrad NIEMALS, wenn Sie unter Alkoholeinfluss stehen oder Medikamente einnehmen, einschließlich verschreibungspflichtiger und rezeptfreier Medikamente.
5. Fahren Sie immer mit einer den Bedingungen angemessenen Geschwindigkeit. Hohe Geschwindigkeit bedeutet ein höheres Risiko. Es liegt in Ihrer Verantwortung, sich mit den Gesetzen vertraut zu machen, die in dem Land, Staat, Bezirk, der Provinz und/oder der Stadt gelten, in der Sie fahren.
6. Dieses Produkt ist nur für die Fahrt auf befestigten Straßen oder Oberflächen konzipiert. Es ist nicht dafür entwickelt, Offroad-Bedingungen oder unebenem Gelände standzuhalten. Wir übernehmen keine Haftung für Unfälle, Verletzungen oder Sachschäden, die durch die Nutzung oder den Missbrauch von EBC-Fahrrädern entstehen, einschließlich aller Schäden, die sich aus oder aufgrund des Offroad-Einsatzes ergeben.
7. Fahrer, die Sprünge, Stunts, Wheelies und Bike-Tricks machen, sollten niemals auf diesem Produkt fahren, da sie sich selbst und andere verletzen können. Eine unangemessene, unbeabsichtigte oder unnötige Belastung der Fahrradteile, des Rahmens, der Bremsen, des Lenkers, des Vorbaus oder der Gabel kann zum Versagen der Komponenten und/oder des Produkts führen und schwere Verletzungen verursachen.

oder Tod. VERWENDEN SIE DIESES PRODUKT NICHT ZUM SPRINGEN über Bordsteine, zum Fahren auf Berg- oder Offroad-Pfaden oder für jede andere Nutzung als Pendeln und Cruisen auf eine entspannte, sichere Art und Weise.

1. Überschreiten Sie niemals die Gewichtskapazität dieses Produkts.
2. Achten Sie darauf, dass Ihre Körperteile und andere Gegenstände nicht in die Nähe der scharfen Zähne der Kettenblätter, der laufenden Kette, der drehenden Pedale und der Kurbel sowie der durchdrehenden Räder Ihres Fahrrads gelangen.
3. Überprüfen Sie vor jeder Fahrt den Zustand Ihres Fahrrads. Stellen Sie sicher, dass keine Muttern, Schrauben oder Befestigungen locker sind. Achten Sie besonders auf Achse, Muttern und Lenkerschaft. Überprüfen Sie die Bremsen auf ordnungsgemäße Funktion.
4. Einige Zubehörteile können eine Erstickungsgefahr und andere Gefahren für Kinder darstellen. Bewahren Sie Zubehörteile und Werkzeuge außerhalb der Reichweite von kleinen Kindern auf.
5. Für Ihre Sicherheit, Leistung und Ihr Vergnügen ist es wichtig zu verstehen, wie Dinge an Ihrem Fahrrad funktionieren, und Sie sollten Ihren Händler Ihre Arbeit überprüfen lassen, bevor Sie Fahrrad fahren. Wenn Sie auch nur den geringsten Zweifel haben, ob Sie etwas in diesem Abschnitt des Handbuchs verstehen, wenden Sie sich an Ihren Händler oder Mechaniker – oder fahren Sie nicht mit dem Fahrrad!
6. Stellen Sie sicher, dass keine Gurte herunterbaumeln und sich in den Rädern verfangen könnten. Keine Taschen, Kisten oder andere Gegenstände dürfen an einer Stelle platziert werden, an der sie in den Speichen hängen bleiben könnten. Überprüfen Sie Ihre Ladung noch einmal auf Sicherheit und Stabilität. Stellen Sie sicher, dass Ihr Rad sicher befestigt ist und dass keine Komponenten oder Rahmenmitglieder gesprungen oder gebrochen sind (im Allgemeinen, wenn Sie zu irgendeinem Zeitpunkt einen Riss oder eine Biegung an Ihrem Fahrrad, Vorbau, Gabel oder Lenker bemerken, stoppen Sie sofort die Fahrt; bringen Sie Ihr Fahrrad zu Ihrem örtlichen Fahrradladen und lassen Sie es überprüfen).
7. Wenn die Stromkabel des Produkts beschädigt sind, versuchen Sie niemals, die Reparatur selbst durchzuführen. Für weitere Informationen wenden Sie sich bitte an unseren Kundenservice.
8. Wenn es notwendig ist, das Produkt zu ändern, lassen Sie es bitte von qualifizierten Fachleuten erledigen. Bitte beachten Sie, dass dieses Produkt nur für Fahrräder geeignet ist. Es wird nicht empfohlen, es mit Dreirädern, Traktoren oder anderen Fahrzeugen zu verwenden. Falls es tatsächlich notwendig ist, dieses Produkt mit einem Dreirad zu verwenden, überlassen Sie dies bitte qualifizierten Fachleuten und stellen Sie sicher, dass der Rahmen des Dreirads mit dem Produkt kompatibel ist. Stellen Sie außerdem sicher, dass die Gewichtsgrenze und der maximale Steigungswinkel berücksichtigt werden.

Technische Daten

Modell	CNE-K26F1KW
Nabenlänge	173 mm
Vordergabelabstand	100 mm
Außendurchmesser	660 mm
Felgenbreite	25 mm
Nabendurchmesser	242 mm
Nabendrehmoment	50N.M
Motordrehzahl	480±20 U/min
Kerbenbreite	10 mm
Speichenlänge und Schraubentyp	159 mm; 12 G
Empfohlene Reifengröße	2,0 Zoll (5,1 cm)
Maximaler Steigungswinkel	12°
Kompatibler Akku	48 V (17–20 Ah), fast 40 km Fahrtstrecke*
Bremsenstil	D/V Allgemein
Nennspannung und Leistung des Regler	48 V; 1000 W
Kompatible Rahmengröße	26"
Maximaler Strom des Controllers	26A
Gewichtskapazität	165 Pfund (75 kg)

*Reichweite abhängig von Benutzergewicht, Straßenzustand, Reifenzustand, Batteriezustand, Geschwindigkeit und Fahrweise.

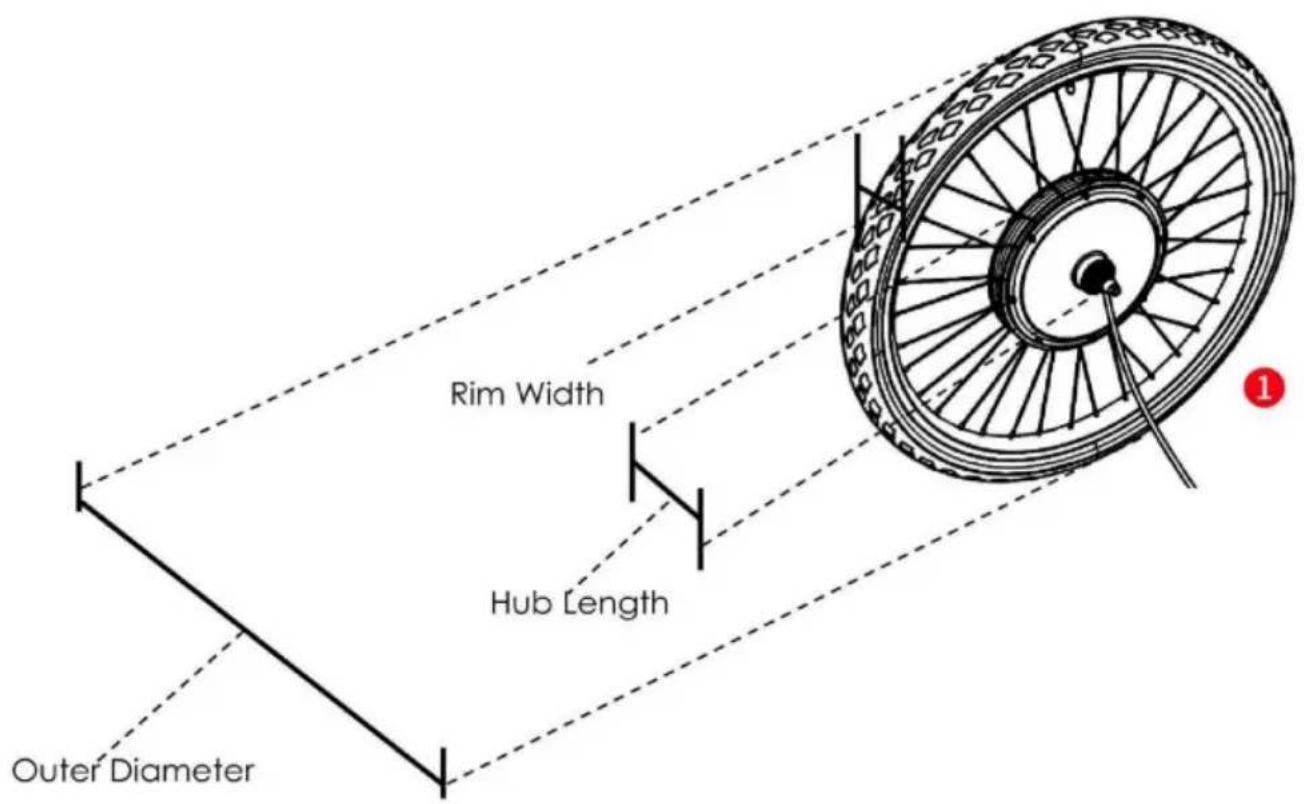

Spezifikationsdiagramm

Kerbenbreite Vordergabelabstand

Hinweis: Das Diagramm dient nur als Referenz. Die Spezifikationsdaten beinhalten die Reifen.

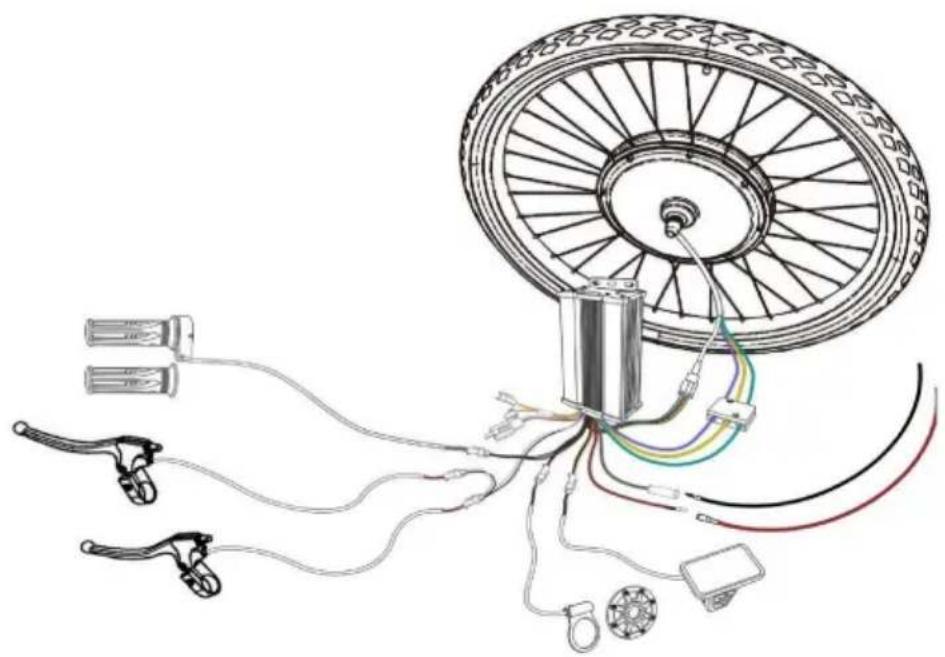

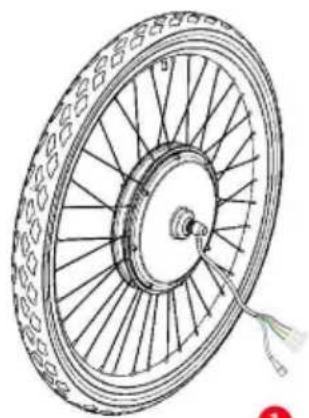

Packungsinhalt

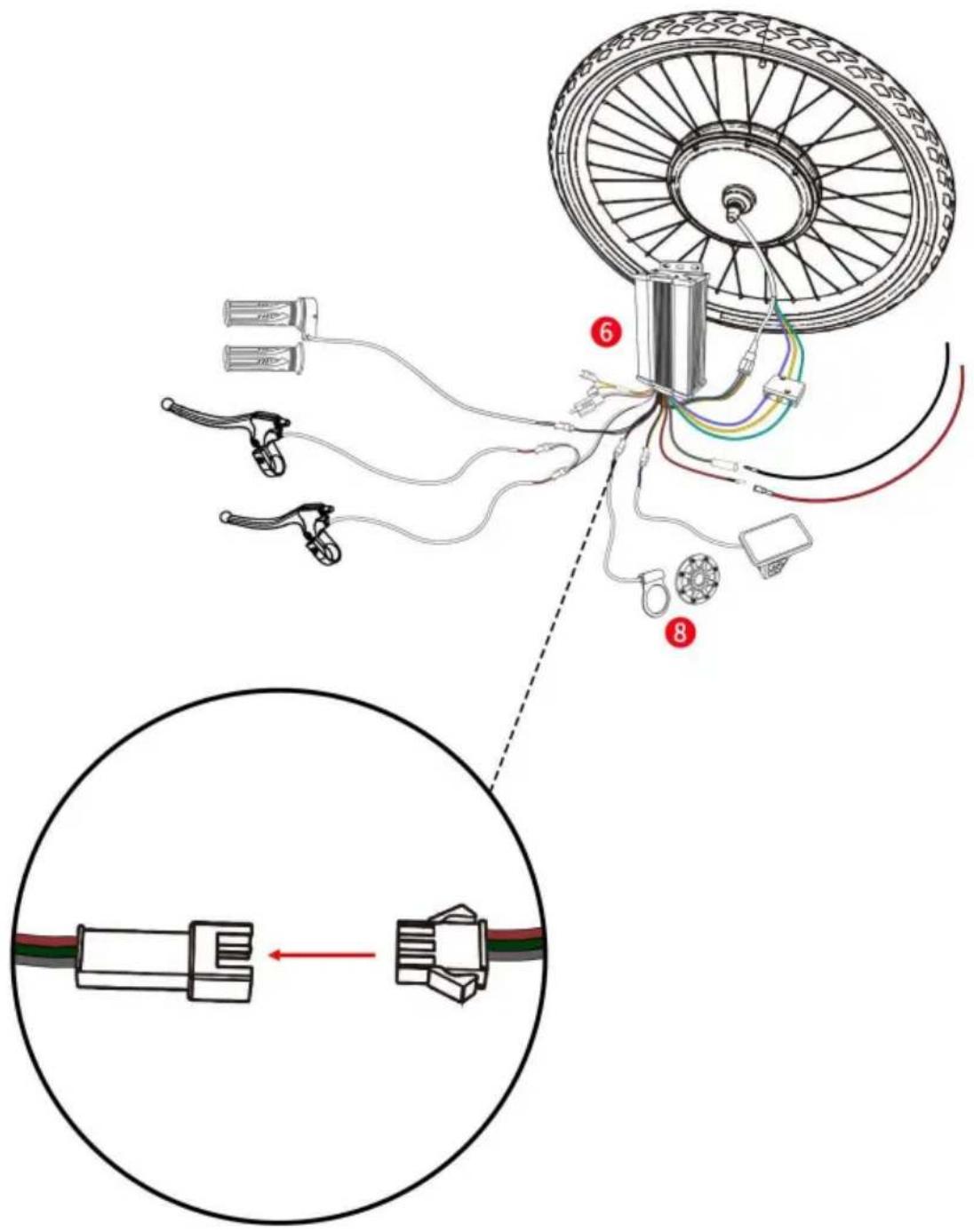

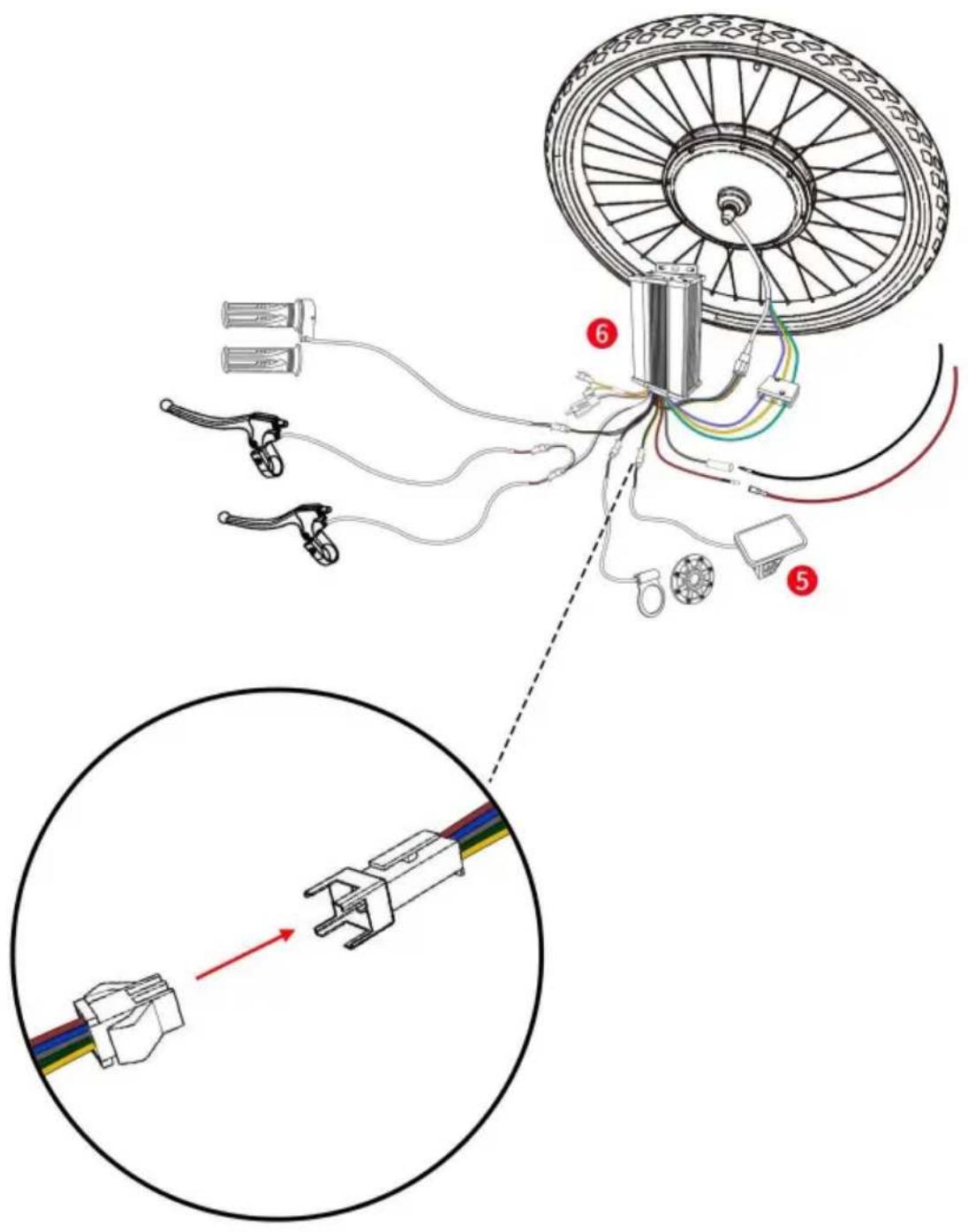

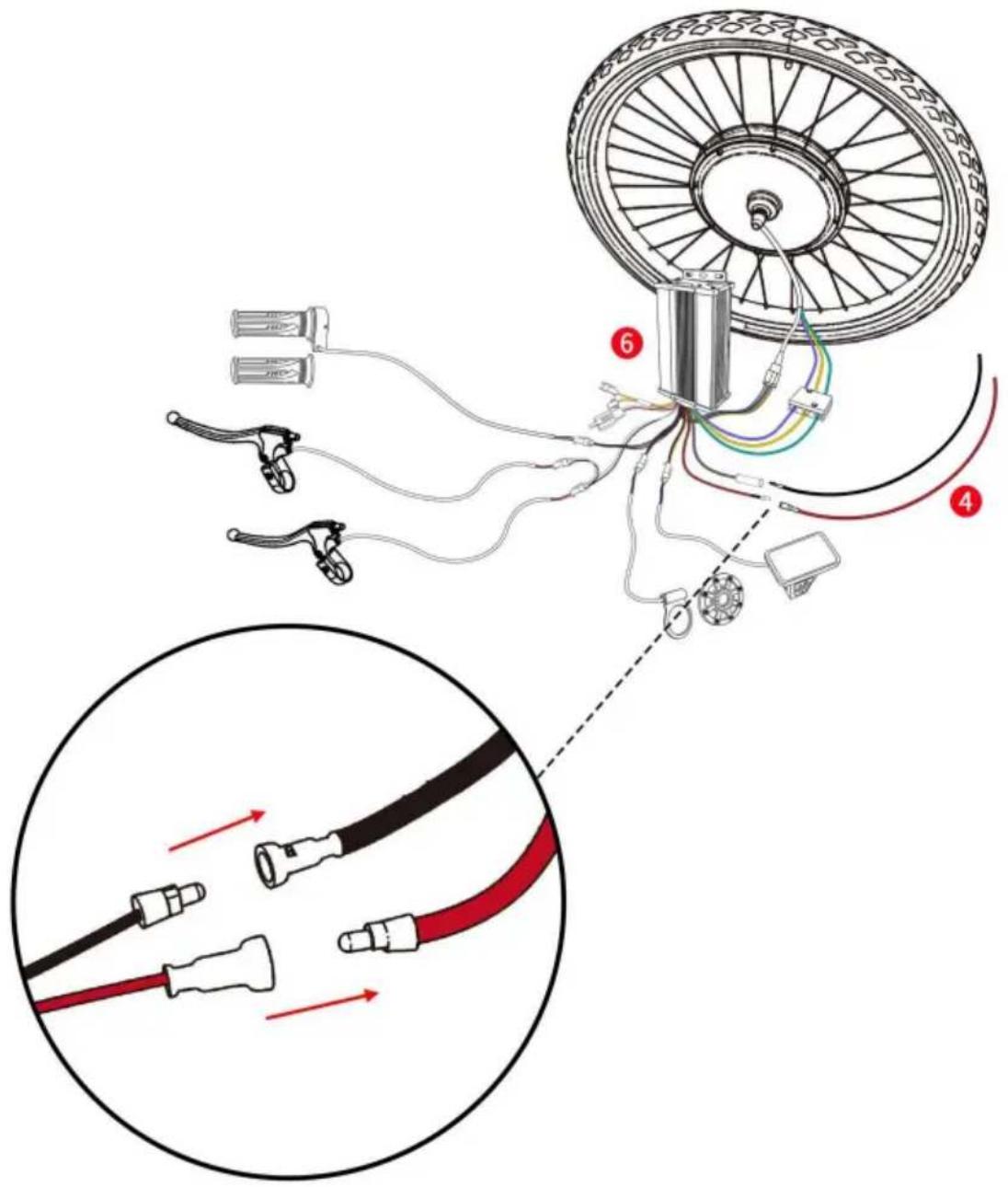

Verbinden Sie die Kabel des Vorderradmotors mit der Steuerbox.

(Hinweis: Beim Anschließen der Kabel sollten die Pfeile auf beiden Seiten aufeinander ausgerichtet sein.)

Verbinden Sie die entsprechenden Stecker des Controllers und die Stecker des Displays.

Schließen Sie das Netzkabel wie gezeigt an den Controller an.

Notiz:

1. Die Batterie für den Controller ist nicht im Lieferumfang enthalten. Der Kunde muss sie separat kaufen.
2. Vor dem Anschließen an das Kabel muss die Batterie ausgeschaltet werden.

Verbinden Sie die Kabel des Controllers und des PAS.

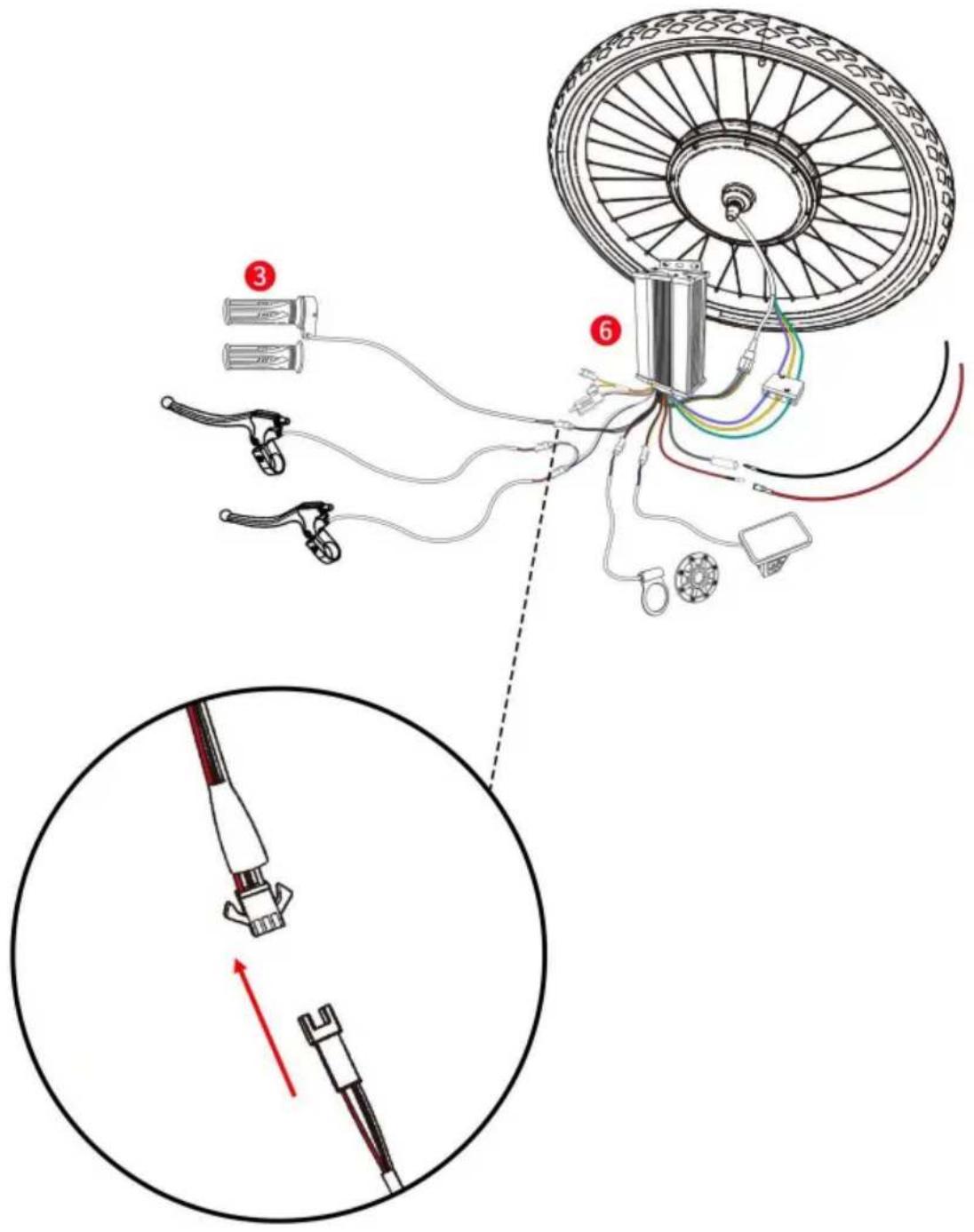

Verbinden Sie die Kabel des Controllers und des Gashebels.

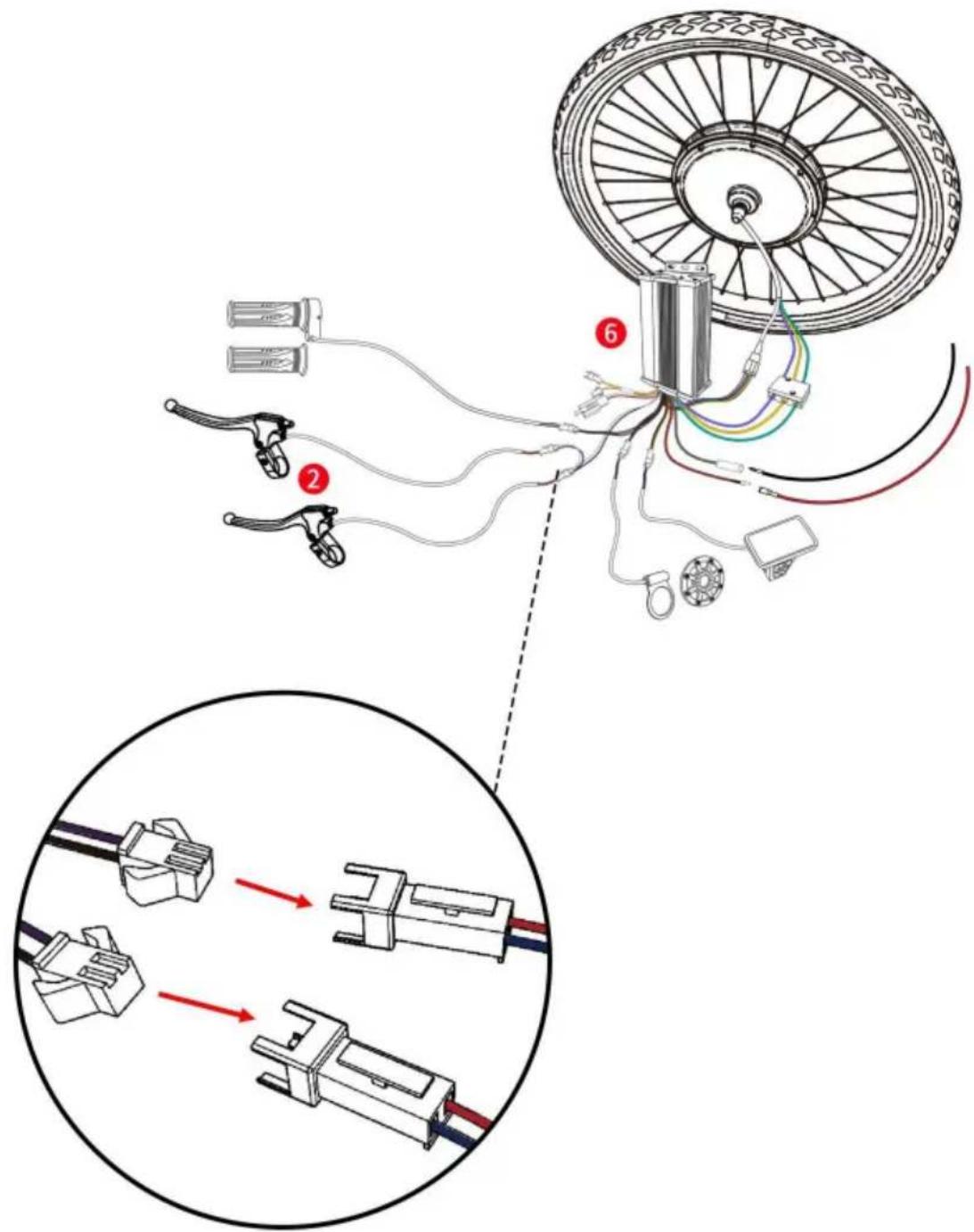

Verbinden Sie die Kabel des Controllers und der beiden Bremshebel.

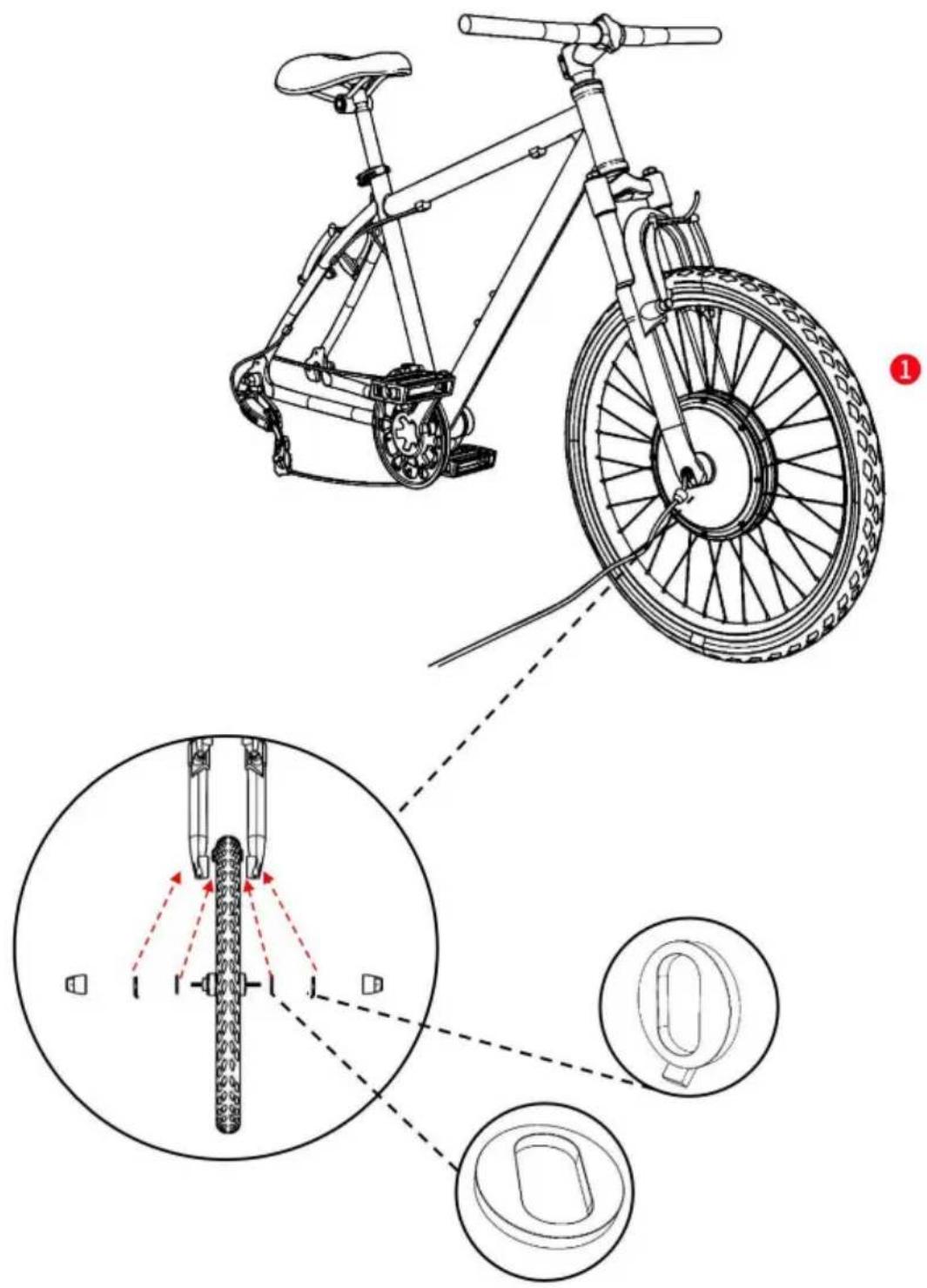

Montage des Motorrads an Ihrem Fahrrad

1. Stellen Sie sicher, dass auf beiden Seiten des Rads jeweils eine Unterlegscheibe angebracht ist (die Unterlegscheiben sind am Rad vorinstalliert).
2. Montieren Sie das Rad wie gezeigt an der Vorderseite Ihres Fahrrads.
3. Sichern Sie das Motorrad mit den Unterlegscheiben und Muttern.

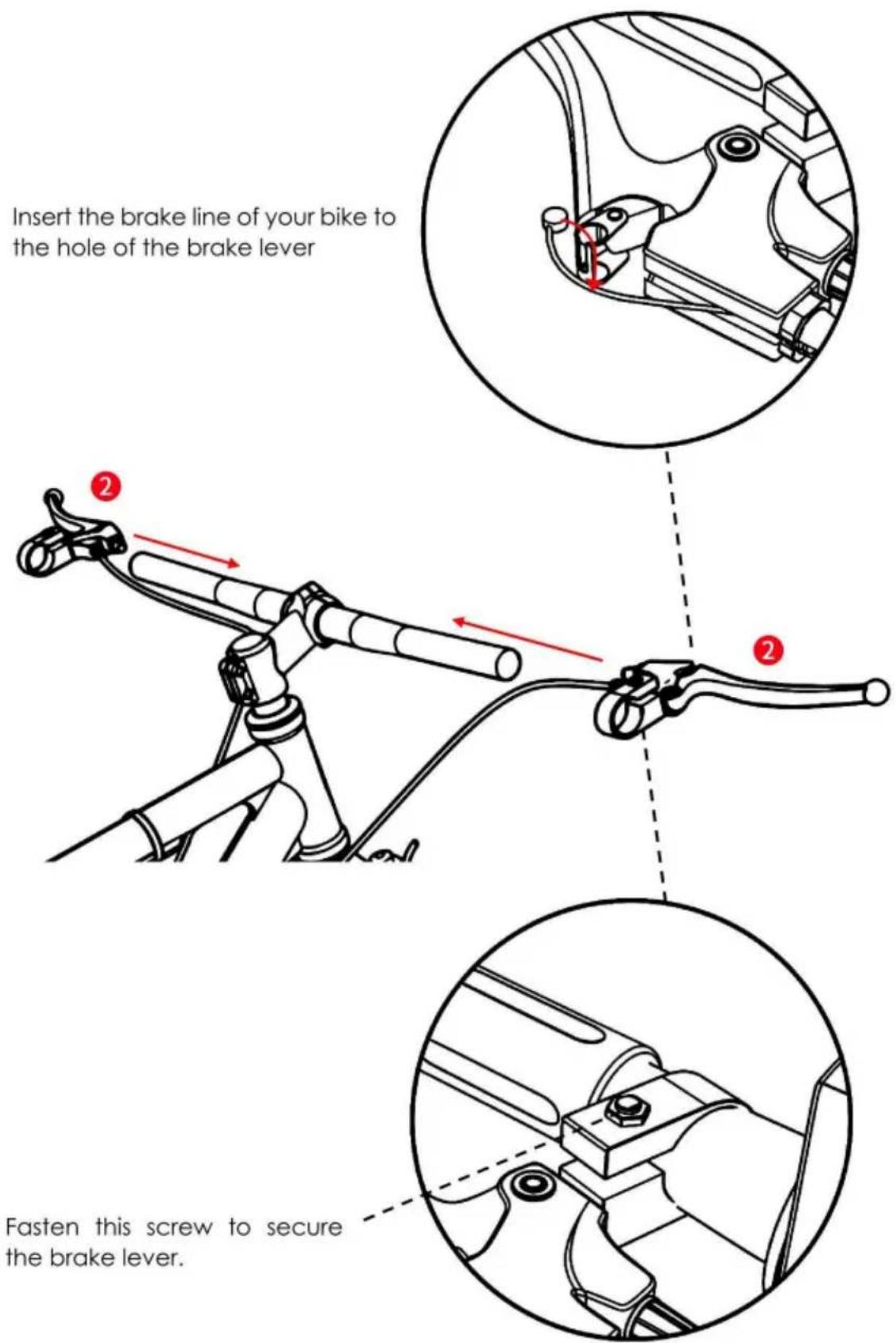

Montage der Bremshebel

Montieren Sie die Bremshebel an beiden Seiten des Griffs Ihres Fahrrads.

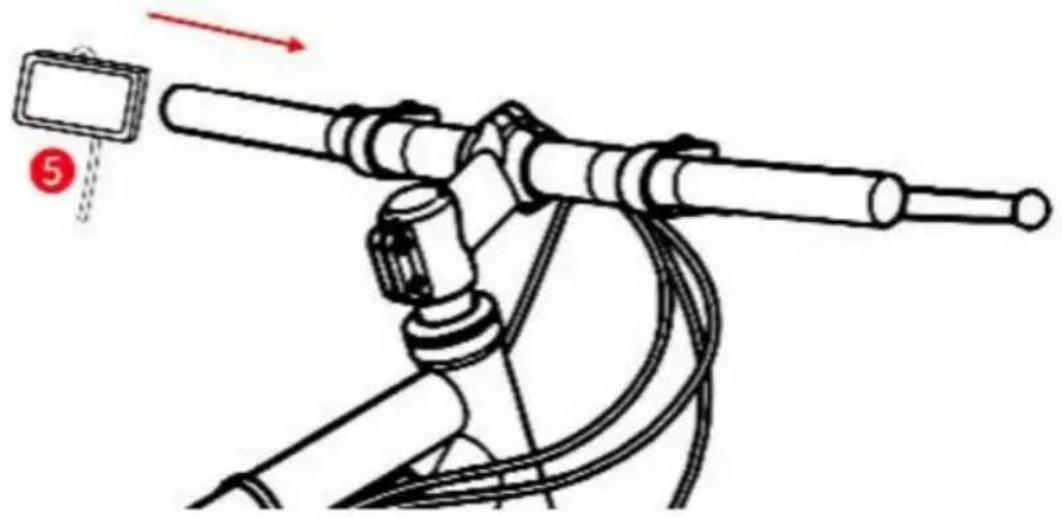

Installieren des Bedienfelds

Montieren Sie das Bedienfeld wie gezeigt am Lenker Ihres Fahrrads.

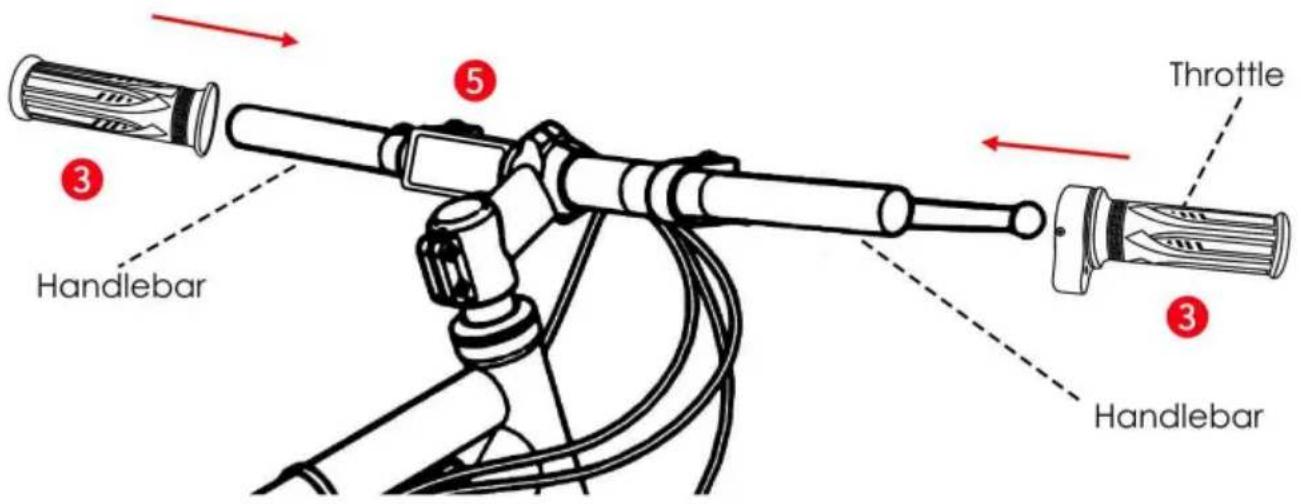

Montieren Sie Lenker und Gashebel wie gezeigt.

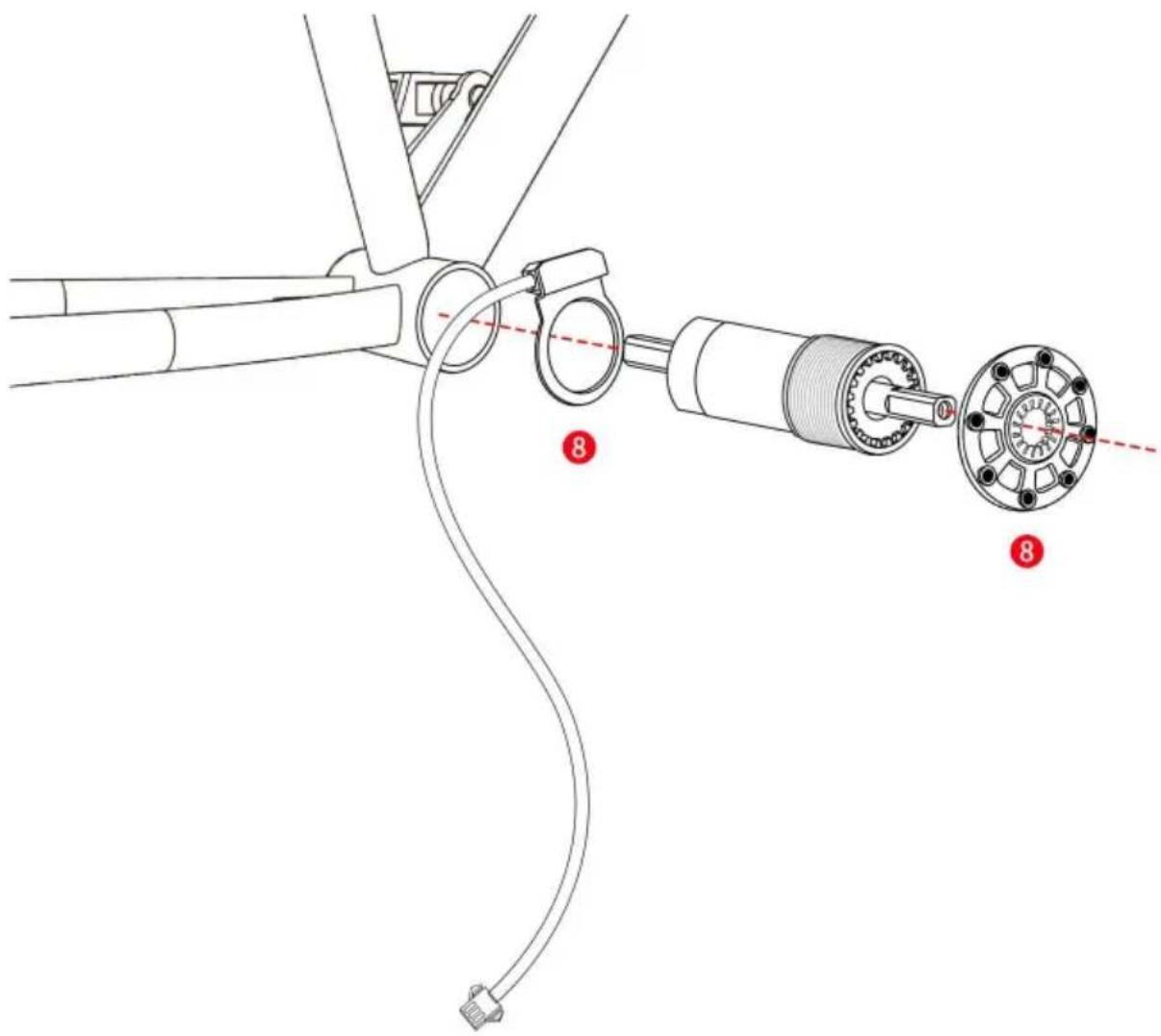

PAS installieren

Demontieren Sie das Pedal von Ihrem Fahrrad. Installieren Sie anschließend die PAS-Komponenten wie gezeigt.

Stellen Sie sicher, dass die Teile fest befestigt sind.

Hinweis: PAS ist für eine Schnittstelle für quadratische konische Tretlager und Fahrradspannungsschalen nach JIS-Standard geeignet. Wenn dieses Produkt von Benutzern von Fahrrädern verwendet wird, die nicht dem JIS-Standard entsprechen, müssen die Benutzer über gewisse Modifikationsmöglichkeiten verfügen. Der Servosensor muss zwischen dem Rahmen und der Schale des Sky Centers befestigt werden und die Servoscheibe muss an der rotierenden Achse oder der Zahnradscheibe befestigt werden. Andernfalls schlägt die Installation fehl und das Produkt funktioniert nicht ordnungsgemäß.

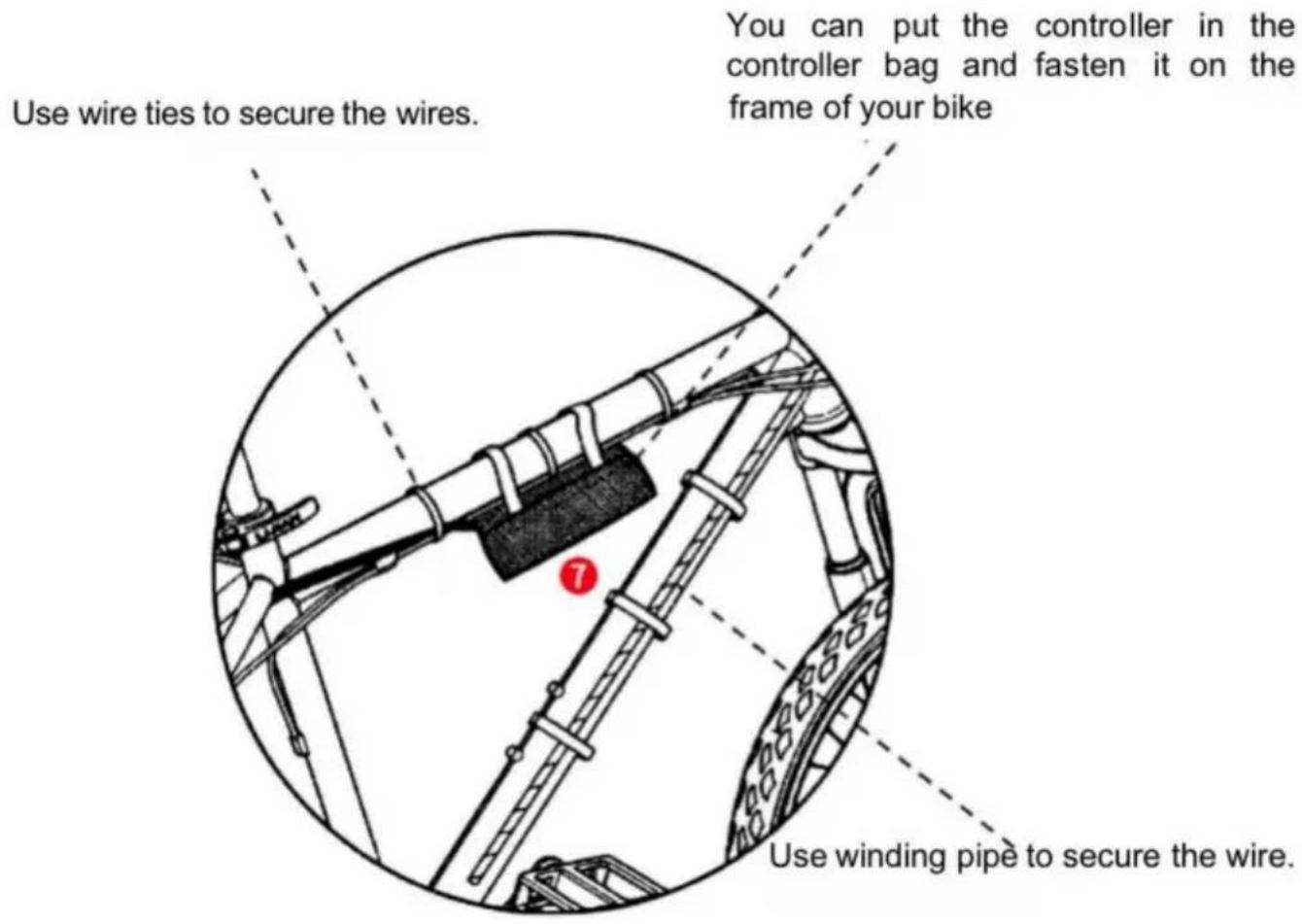

Die Drähte zusammenbinden

Bedienungsanleitung anzeigen

1. Funktionsübersicht und Funktionsbereiche

1.1 Funktionsübersicht

Das Display bietet zahlreiche Funktionen für die unterschiedlichsten Fahranforderungen, darunter:

Batteriestandsanzeige, Anzeige

des Pedalunterstützungsniveaus (PAS),

Geschwindigkeit (aktuelle Geschwindigkeit, Höchstgeschwindigkeit,

Durchschnittsgeschwindigkeit), Kilometeranzeige (Einzel- und Gesamtkilometerstand),

• Geh-Boost-Modus,
• Fehlercode-Anzeige, Geschwindigkeitsregelungsanzeige,
• Personalisierte Parametereinstellungen (z. B. Raddurchmesser, Geschwindigkeitsbegrenzung, Batterieleistung,

Einstellung und PSA-Parametereinstellung, Passworteinstellung, Reglerstrombegrenzung,

Einstellung usw.).

Funktion zur Wiederherstellung der werkseitigen Standardparameter

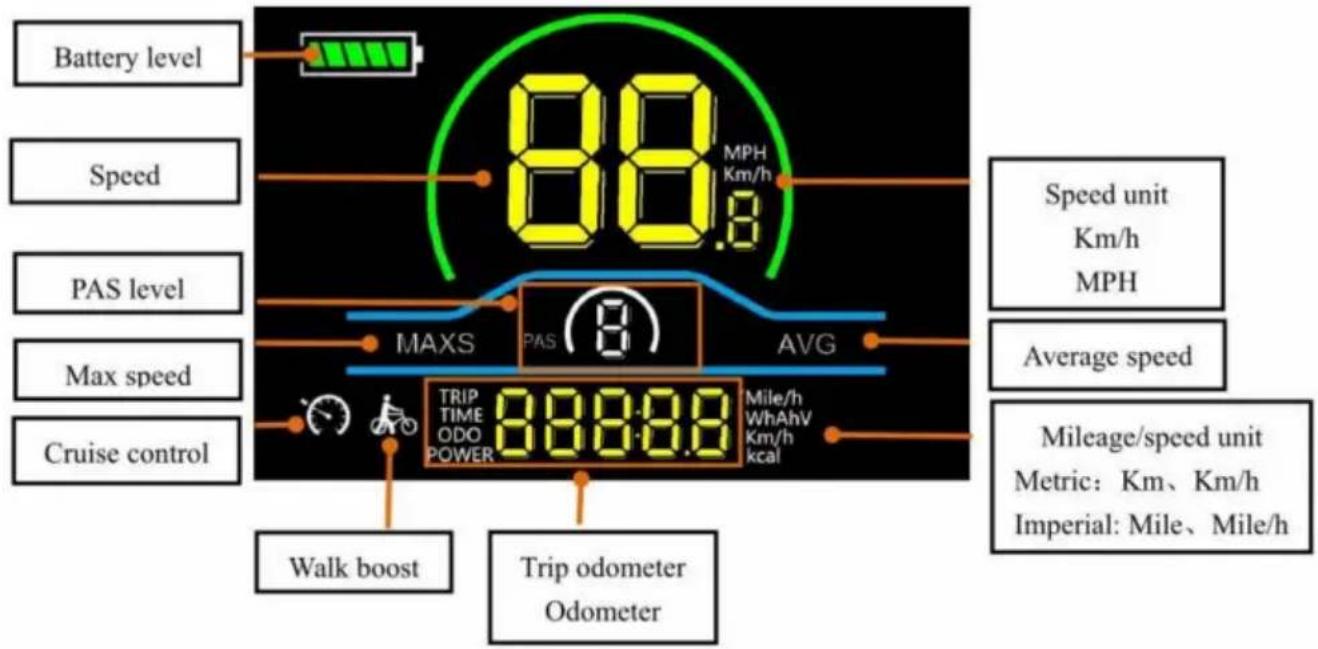

1.2 Funktionsbereiche

Abbildung 1-1 Funktionsbereichsverteilungsschnittstelle

1.3 Tastendefinitionen

Das Display verfügt über drei Tasten an der entsprechenden Bedieneinheit:

Ein-/Ausschalten ⏻, plus + und minus -

2. Routinebetrieb

2.1 Ein-/Ausschalten

Drücken Sie zum Ein- und Ausschalten des Displays. Wenn das Display ausgeschaltet ist, wird es nicht verwendet lange, um die Batterie einzuschalten, und der Leckstrom beträgt weniger als luA.

Das Display schaltet sich automatisch ab, wenn es länger als 10 Minuten.

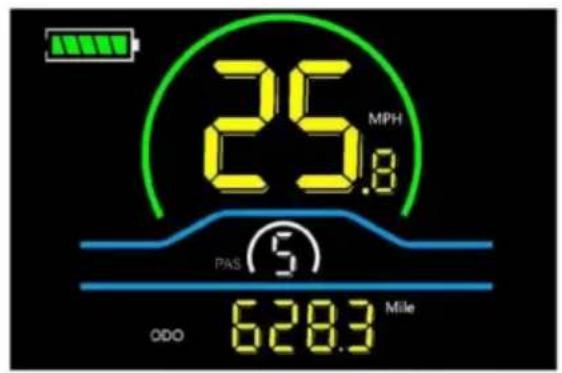

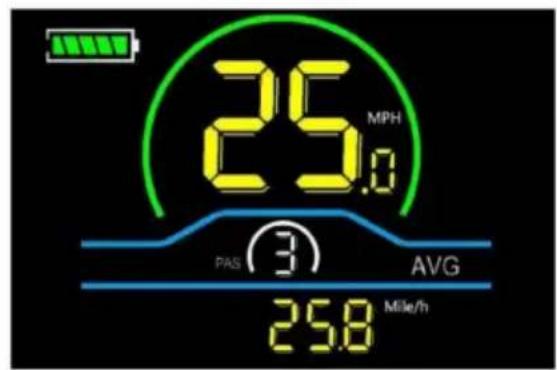

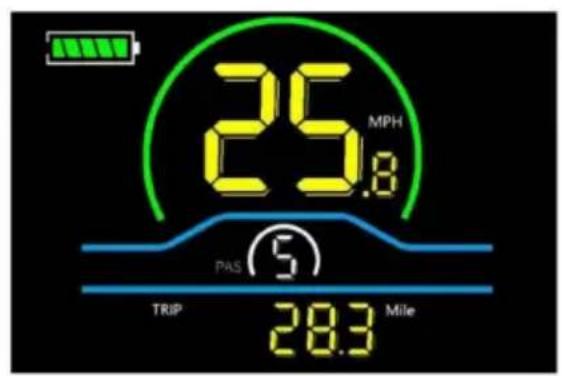

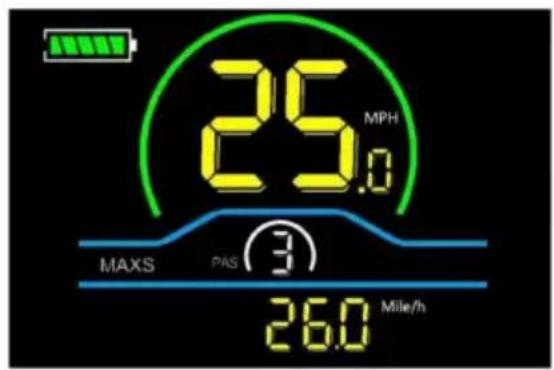

2.2 Umschalten der Anzeigeschnittstelle

Wenn das Display eingeschaltet ist, zeigt es die aktuelle Geschwindigkeit (MPH) und die Fahrt Kilometerzähler (Meile) als Standard. Kurz drücken 🔊, um zwischen Tageskilometerzähler und (Meile), Kilometerzähler (Meile), Höchstgeschwindigkeit (MPH) und Durchschnittsgeschwindigkeit (MPH).

Trip Odometer

Odometer

Average Speed

Maximum Speed Abbildung 2-1 Umschalten der Anzeigeschnittstelle

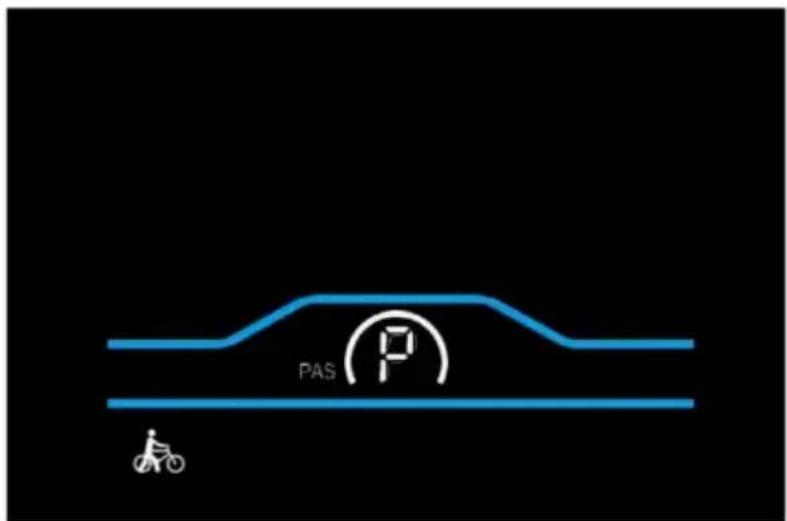

2.3 Geh-Boost-Modus

Lange drücken und halten, das Elektrofahrrad wechselt in den Geh-Boost-Modus. Das Elektrofahrrad wird mit einer festen Geschwindigkeit von 6 km pro Stunde gehen und das Display zeigt

1. Lassen Sie die Taste los, um die Leistungsabgabe sofort zu stoppen und den Zustand vor dem Walk-Boost wiederherzustellen.

Abbildung 2-2 Hilfestellung bei der Implementierung des Anzeigebildschirms

Der Walk-Boost-Modus kann nur beim Schieben des Elektroantriebs verwendet werden.

Fahrrad, benutzen Sie es bitte nicht während der Fahrt.

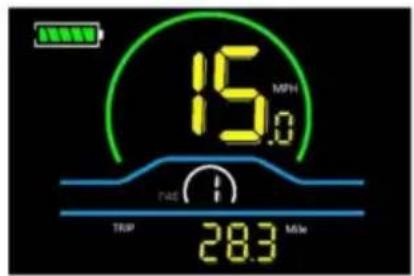

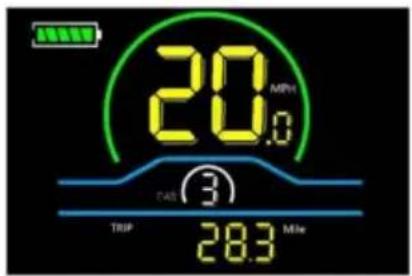

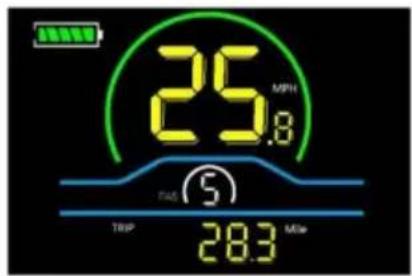

2.4 Auswahl der PAS-Ebene

Drücken Sie / + - um die PAS-Stufe des Elektrofahrrads zu wechseln und damit die Motorausgangsleistung zu ändern.

Abbildung 2-3 PAS-Pegelanzeigeschnittstelle

2.5 Batteriestandsanzeige

Der Akkustand wird mit 5 Balken angezeigt. Wenn der Akku voll geladen ist, werden alle 5

Wenn die Batterie vollständig entladen ist, beginnt der Balken zu blinken und weist den Benutzer darauf hin, die Batterie so bald wie möglich aufzuladen.

Volle Power

Vier Balken Leistung Drei Balken Leistung Zwei Balken Leistung Ein Balken Leistung Leer Leistung blinkend

Abbildung 2-4 Schnittstelle zur Anzeige des Batteriestands

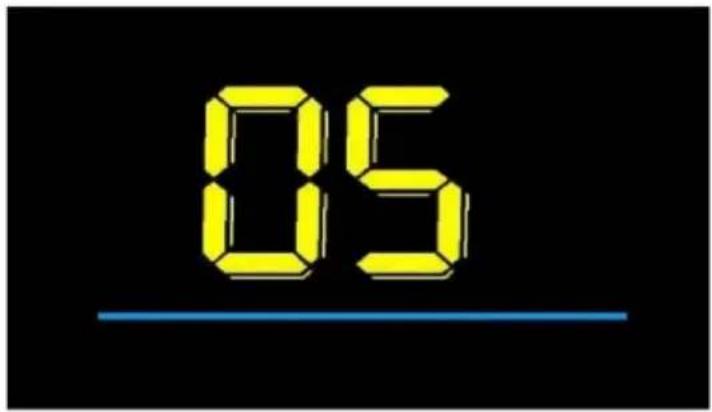

2.6 Fehlercode-Anzeige

Wenn ein Fehler im elektrischen System des Elektrofahrrads auftritt, zeigt das Display

automatisch einen Fehlercode an. Eine detaillierte Definition der Fehlercodes finden Sie in Anhang 1.

Fehlercode.

Abbildung 2-5 Fehlercode-Anzeigeschnittstelle

Wenn der Fehlercode auf dem Display erscheint, beheben Sie das Problem

rechtzeitig. Das Elektrofahrrad kann nach Auftreten des Problems nicht normal fahren.

Das Problem tritt auf

3. Personalisierte Parametereinstellungen

Jede Einstellung muss bei stehendem Fahrrad vorgenommen werden.

Die personalisierte Parametereinstellung erfolgt wie folgt: Wenn die

Anzeige eingeschaltet ist und die Geschwindigkeit 0 anzeigt.

Folgende Möglichkeiten stehen Ihnen bei der personalisierten Parametereinstellung zur Verfügung Schnittstelle:

(1) Gleichzeitig länger als 2,5 Sekunden gedrückt halten, um

die personalisierte Parametereinstellungsschnittstelle aufzurufen.

(2) Drücken Sie + oder -, um zwischen den personalisierten Parametereinstellungen umzuschalten.

Schnittstelle, und drücken Sie, um in den Parameteränderungszustand zu gelangen.

(3) Drücken Sie + oder -, um den Parameter auszuwählen. Drücken Sie lange + für die Additionsoperation, lange - für die Subtraktionsoperation.

(4) Drücken Sie 🔍, um die Parametereinstellungen zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

(5) Drücken Sie lange, um die Parametereinstellungen zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Hinweis: Bitte ändern Sie die Parametereinstellungen nicht! Wenn das Produkt durch Änderung der Parametereinstellungen nicht funktioniert, beachten Sie bitte die Werkseinstellungen zur Einstellung.

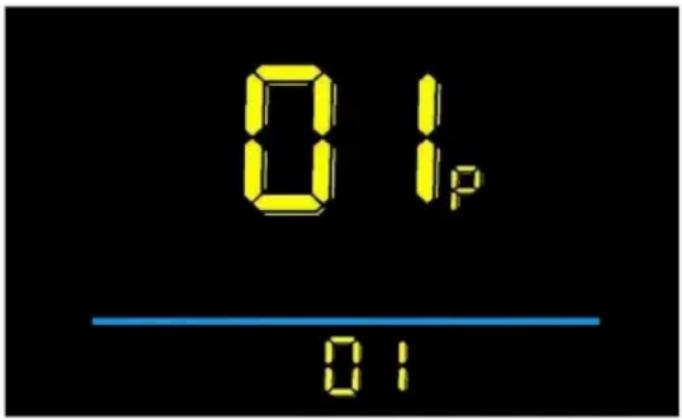

3.1 Einstellung der Hintergrundbeleuchtung

01P bezieht sich auf die Einstellungsoption für die Hintergrundbeleuchtung. Der einstellbare Bereich ist: 1-3, 01 für die minimale Helligkeit, 02 für die Standardhelligkeit, 03 für die maximale

Helligkeit. Die Werkseinstellung ist 03.

Drücken Sie 🧑️, um in den Parameteränderungszustand zu gelangen. Drücken Sie die /—, um die Parameter zu wählen, und drücken Sie 🧑️, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-1 Schnittstelle zur Einstellung der Hintergrundbeleuchtungshelligkeit

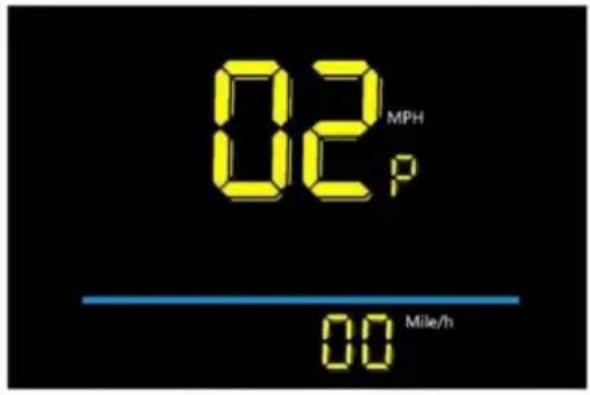

3.2 Metrische und imperiale Einstellung

02P ist die Einstellungsoption für metrische und imperiale Einheiten, 00 für metrisch und 01 für imperiale Einheiten.

Drücken Sie 🎨, um in den Parameteränderungszustand zu gelangen. Drücken Sie die / - zu wählen den Parameter und drücken Sie um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Imperiale AnzeigeschnittstelleMetrische Anzeigesch

Abbildung 3-2: Schnittstelle zur Einstellung metrischer und imperialer Einheiten

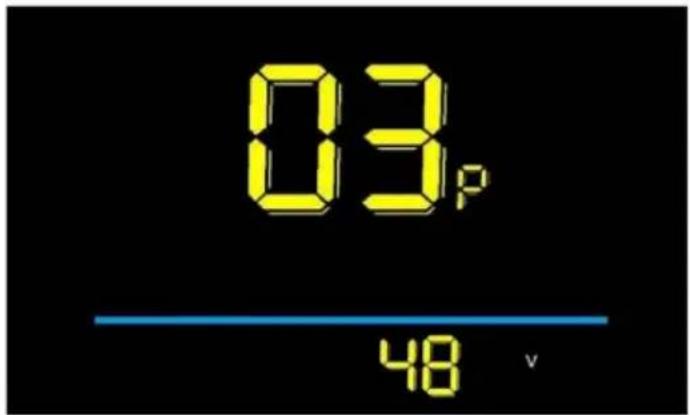

3.3 Nennspannungseinstellung

03P ist die Option zur Einstellung der Nennspannung. Der verfügbare Nennspannungsbereich ist: 24 V/36 V/48 V. Die werkseitige Standardeinstellung ist 48 V.

Drücken Sie die Taste 🎨, um in den Parameteränderungszustand zu gelangen. Drücken Sie 🎨/🎨, um die Parameter zu ändern, und drücken Sie 🔊, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Drücken Sie 🎨, um in den Parameteränderungszustand zu gelangen. Drücken Sie 🎨/🎨, um die

Parameter und drücken Sie die Taste, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

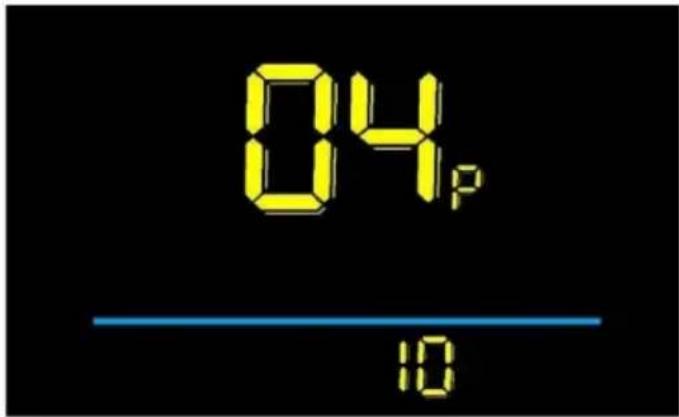

04P ist die Einstellung der automatischen Einschlafzeit. Um Batteriestrom zu sparen und eine höhere Effizienz zu erreichen, wird diese Anzeige nach einer gewissen Zeit der Nichtbenutzung ausgeschaltet.

Der einstellbare Bereich beträgt: 1\~60 min, 00 bedeutet keine automatische Abschaltung. Die Werkseinstellung beträgt 10 Minuten.

Drücken Sie die Taste 🧑️, um in den Parameteränderungszustand zu gelangen. Drücken Sie †/—, um die Parameter zu ändern, und drücken Sie 🔊, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Bereich wird diese Anzeige nach einer gewissen Zeit der Nichtbenutzung ausgeschaltet.

Der einstellbare Bereich beträgt: 1–60 min, 00 bedeutet keine automatische Abschaltung. Die Werkseinstellung

Die maximale Einstellung beträgt 10 Minuten.

Drücken Sie 🧑️, um in den Parameteränderungszustand zu gelangen. Drücken Sie †/—, um die

Parameter zu ändern, und drücken Sie 🔊, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3–4 Schnittstelle zur Einstellung der automatischen Abschaltzeit

3.5 PAS-Pegeleinstellung

05P ist die Einstellungsoption für die Pedalunterstützungsstufe (PAS). Die verfügbaren Pedalunterstützungsstufen sind: 01~3, 11~3, 01~5, 11~5. Die werkseitige Standardeinstellung ist 01~5.

Drücken Sie die Taste, um in den Parameteränderungszustand zu gelangen. Drücken Sie die Tasten ✕/-, um die Parameter zu ändern.

Drücken Sie die Taste, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

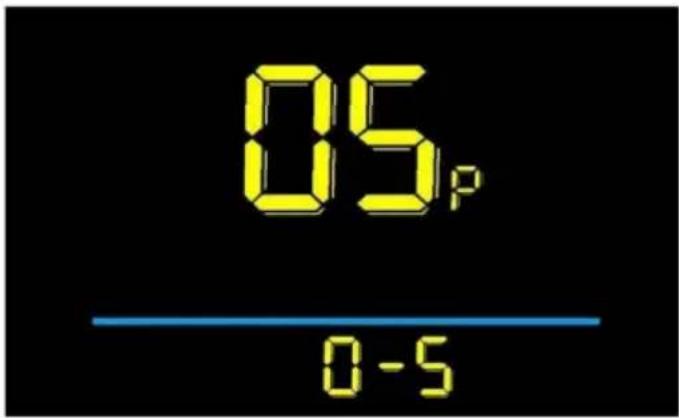

Abbildung 3-5 Schnittstelle zur Einstellung des PAS-Pegels

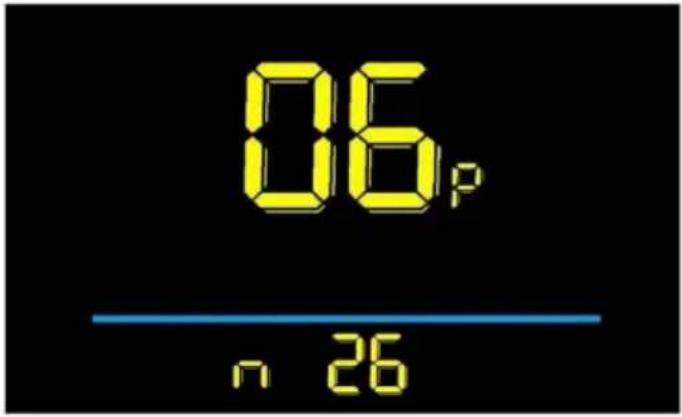

3.6 Raddurchmessereinstellung

06P ist die Option zur Einstellung des Raddurchmessers. Einheit: Zoll, Genauigkeit: 0,1. Der einstellbare Raddurchmesserbereich beträgt 0 bis 50 Zoll. Die werkseitige Standardeinstellung ist 26 Zoll.

Drücken Sie die Taste, um in den Parameteränderungszustand zu gelangen. Drücken Sie die Tasten, um die Parameter zu ändern.

Drücken Sie die Taste, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-6 Schnittstelle zur Einstellung des Raddurchmessers

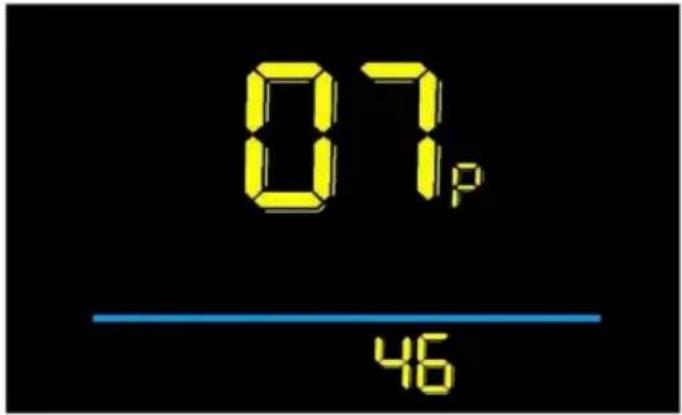

3.7 Einstellung der Anzahl der Geschwindigkeitssensormagnete

07P ist die Einstellungsoption für die Magnetnummer des Geschwindigkeitssensors. Der einstellbare Geschwindigkeitssensormagnetnummernbereich beträgt: 01 bis 255 Stück. Die Werksvorgabe ist 46 Stück.

Der Sensormagnetnummernbereich beträgt: 01 bis 255 Stück. Die Werksvorgabe ist 46 Stück.

Drücken Sie die Taste, um in den Parameteränderungszustand zu gelangen. Drücken Sie die Tasten, um die Parameter zu ändern.

Drücken, um in den Parameteränderungszustand zu gelangen. Drücken Sie dann, um die

Parameter und drücken Sie die Taste, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-7 Schnittstelle zur Einstellung der Anzahl der Geschwindigkeitssensormagnete

3.8 Geschwindigkeitsbegrenzung einstellen

08P ist die Option zur Einstellung der Geschwindigkeitsbegrenzung. Ändern Sie diesen Wert, um die maximale Geschwindigkeit des Elektrofahrzeugs einzustellen. Der einstellbare Geschwindigkeitsbegrenzungsbereich beträgt: 0 \~ 100%, 100 bedeutet keine Geschwindigkeitsbegrenzung. Die Werkseinstellung ist 100 %. Wenn Sie die Geschwindigkeitsbegrenzung einstellen möchten, stellen Sie bitte den Wert proportional ein, wenn der Akku vollständig geladen ist und keine Last anliegt, da die Art der Batterie unterschiedlich ist, wie ternäre Lithium-Batterie, Lithium-Eisenphosphat-Batterie, Blei-Säure-Batterie, die Spannung der vollen Ladung ist unterschiedlich, und die endgültige Höchstgeschwindigkeit wird unterschiedlich sein. Beispielsweise beträgt die Spannung einer voll geladenen 48V ternären Lithiumbatterie 54,6V und die maximale Leerlaufdrehzahl dieses Produkts ist 46mph. Wenn die Geschwindigkeitsbegrenzung auf 50% eingestellt ist, beträgt die maximale Leerlaufgeschwindigkeit 23 Meilen pro Stunde. Beachten Sie, dass bei der Geschwindigkeitsbegrenzung dieses Produkts ein Fehler auftritt, wenn die Vorschriften eindeutig besagen, dass eine bestimmte Geschwindigkeit nicht überschritten werden darf, stellen Sie bitte einen kleineren Wert ein, um die Vorschriften einzuhalten! Wenn die Einheit der Meteranzeige km/h ist,

Geschwindigkeit des Elektrofahrzeugs; Der einstellbare Geschwindigkeitsbegrenzungsbereich beträgt: 0 \~ 100%, 100

bedeutet keine Geschwindigkeitsbegrenzung. Die Werkseinstellung ist 100 %. Wenn Sie die

Geschwindigkeitsbegrenzung, bitte stellen Sie es proportional ein, wenn der Akku vollständig geladen ist und keine

Last, weil die Art der Batterie unterschiedlich ist, wie ternäre Lithium-Batterie, Lithium

Eisenphosphat-Batterie, Blei-Säure-Batterie, die Spannung der vollen Ladung ist unterschiedlich, und die endgültige

Höchstgeschwindigkeit wird unterschiedlich sein. Beispielsweise die Spannung einer voll

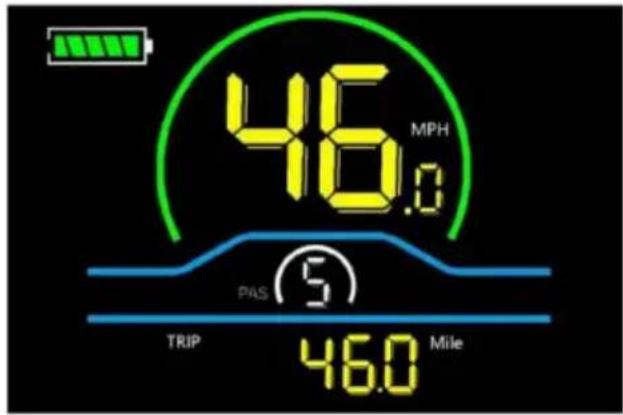

geladenen 48V ternären Lithiumbatterie beträgt 54,6V und die maximale Leerlaufdrehzahl von

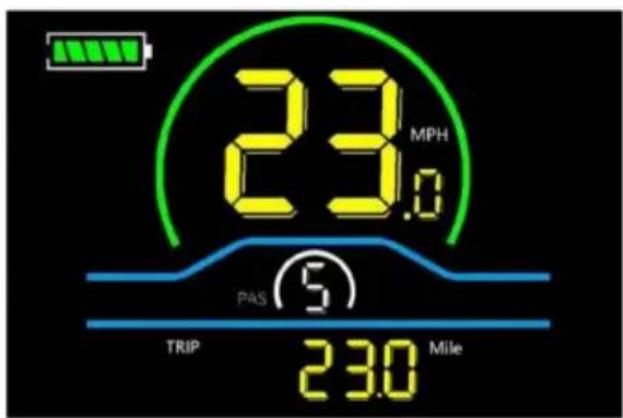

Dieses Produkt ist 46mph. Wenn die Geschwindigkeitsbegrenzung auf 50% eingestellt ist, beträgt die maximale Leerlaufgeschwindigkeit 23 Meilen pro Stunde. Beachten Sie, dass bei der Geschwindigkeitsbegrenzung dieses Produkts ein Fehler auftritt. Wenn die Vorschriften eindeutig besagen, dass eine bestimmte Geschwindigkeit nicht überschritten werden darf, stellen Sie bitte einen kleineren Wert ein, um die Vorschriften einzuhalten! Wenn die Einheit der Meteranzeige km/h ist,

Der Einstellwert dieses Artikels beträgt 0-100%, 100 bedeutet keine Geschwindigkeitsbegrenzung, ähnlich 50% bedeutet die Hälfte der Maximalgeschwindigkeit.

Drücken Sie die Taste, um in den Parameteränderungszustand zu gelangen. Drücken Sie + / - , um die Parameter zu ändern, und drücken Sie die Taste, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

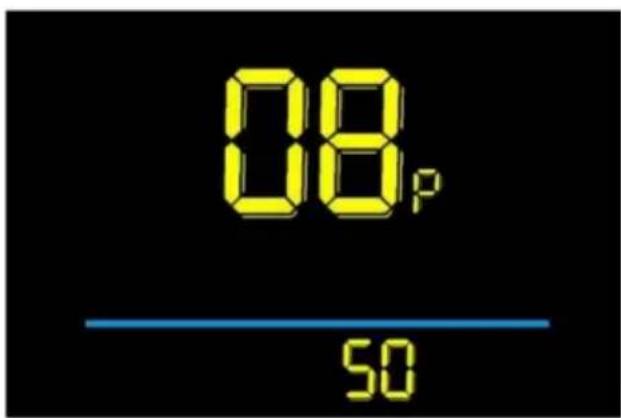

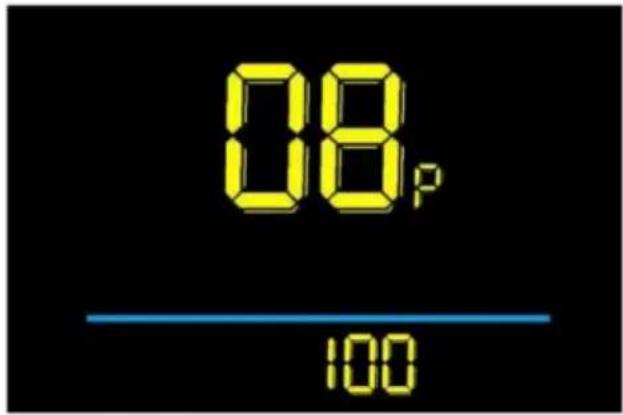

Abbildung 3-8 Schnittstelle zur Geschwindigkeitsbegrenzungseinstellung

3.9 Starteinstellung

09P ist die Starteinstellungsoption. Das Display kann zwischen den folgenden Startmodi wählen:

00 Nullstart, 01 Nicht-Nullstart. Die Werkseinstellung ist 00. Nullstart: keine

Notwendigkeit für Fußpedalunterstützung, kann die Drosselklappe direkt arbeiten; Nicht-Null-Start: Die

Der Gashebel funktioniert nur, wenn das Fußpedal betätigt wird.

Drücken Sie 🔍, um in den Parameteränderungszustand zu gelangen. Drücken Sie + / -, um die

Parameter zu ändern, und drücken Sie 🔊, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

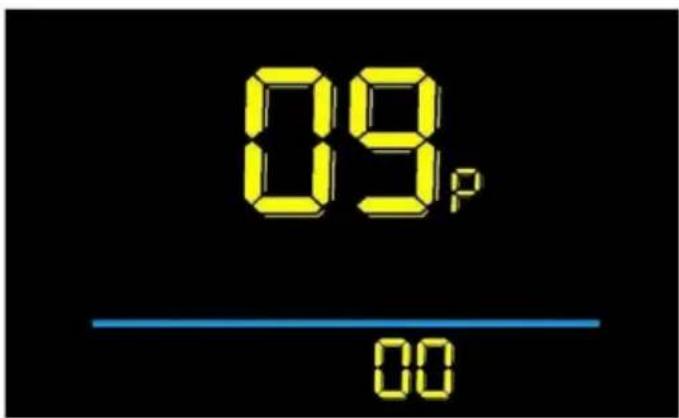

Abbildung 3-9 Starteinstellungsoberfläche

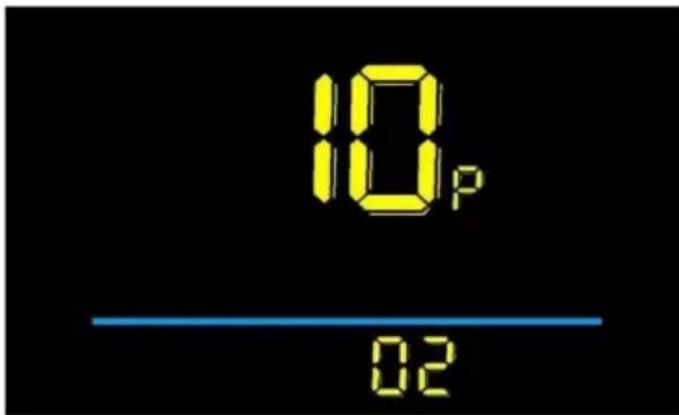

3.10 Fahrmodus-Einstellung

10P ist die Option zur Einstellung des Fahrmodus. Die verfügbaren Fahrmodi sind: 00 Pedal nur Unterstützung, 01 Nur elektrisch, 02 Sowohl Pedal als auch elektrische Unterstützung. Die Werkseinstellung ist 02.

Drücken Sie 🧑️, um in den Parameteränderungszustand zu gelangen. Drücken Sie 🧑️/ 🧑️, um die

Parameter zu ändern, und drücken Sie 🔊, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3–10 Schnittstelle zur Einstellung des Antriebsmodus

3.11 Einstellung der Tretunterstützungsempfindlichkeit

11P ist die Einstellungsoption für die Tretunterstützungsempfindlichkeit. Diese Einstellung wird für den Controller verwendet, um zu erkennen, wie viele Impulse die Scheibe gedreht hat, bevor der Motor zu arbeiten beginnt. Je kleiner der Wert, desto höher die Empfindlichkeit, und je größer der Wert, desto geringer ist die Empfindlichkeit. Beispielsweise bedeutet eine Einstellung von 2, dass der Motor

arbeiten, nachdem die Scheibe 2 Impulse lang gedreht hat, und eine Einstellung von 8 bedeutet, dass der Motor betrieben wird, nachdem die Scheibe 8 Impulse lang gedreht hat. Dies kann auch interpretiert werden als Winkel der Kurbeldrehung beim Treten, je kleiner der Wert, desto kleiner die Winkel, je größer der Wert, desto größer der Winkel. Der einstellbare Bereich ist 1 \~ 24. Die Werksvorgabe ist 3. Es wird nicht empfohlen, einen Wert unter 3 einzustellen.

Drücken Sie 🏠️, um in den Parameteränderungszustand zu gelangen. Drücken Sie 🏠️/ ┌, um die Parameter zu ändern, und drücken Sie 🏠️, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

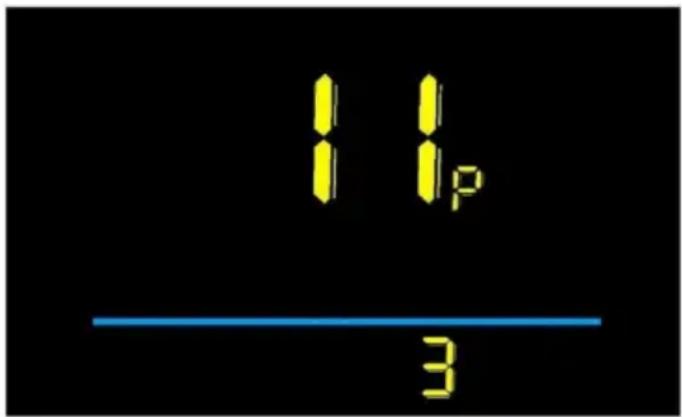

Abbildung 3-11 Schnittstelle zur Einstellung der Tretunterstützungsempfindlichkeit

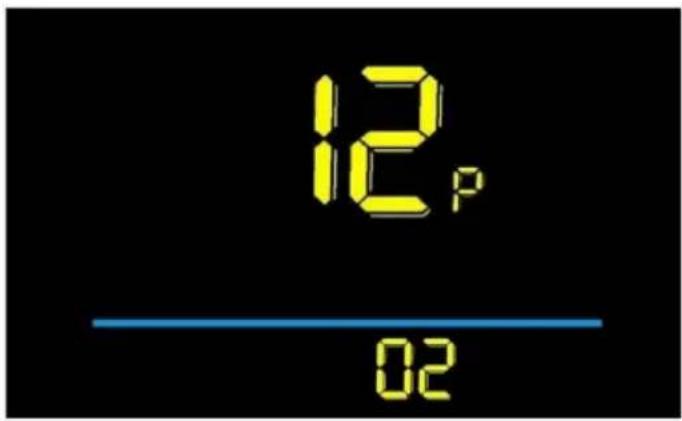

3.12 Einstellung der Tretunterstützungsstärke

12P ist die Einstellungsoption für die Startstärke, der Einstellbereich liegt zwischen 0 und 5. Wenn auf 0 eingestellt, bedeutet dies, dass die Startleistung des Motors nach dem Treten am schwächsten ist. Bei Einstellung auf 5 bedeutet dies, dass die Startleistung des Motors nach dem Treten am stärksten ist. Die Werkseinstellung ist 2. Je größer der Wert, desto mehr müssen Sie die Kontrollfähigkeit beim Fahren beachten. Es wird nicht empfohlen, den Wert auf mehr als 3 zu setzen. Achten Sie auf die Sicherheit beim Reiten, wenn der Wert mehr als 2 beträgt!

Drücken Sie 🎨, um in den Parameteränderungszustand zu gelangen. Drücken Sie 🎨/ ┌, um die Parameter zu ändern, und drücken Sie 🎨, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-12 Schnittstelle zur Einstellung der Tretunterstützungsstärke

3.13 Anzahl der Tretunterstützungssensormagnete einstellen

13P ist eine Einstellung für die Anzahl der Magnete auf der Booster-Scheibe, die von 5 bis 15 eingestellt werden kann. Die Werkseinstellung ist 8.

1. Es besteht keine Notwendigkeit, diese Option für dieses Produkt zu ändern, da das Produkt sonst nicht funktionieren würde. Es sollte nur angepasst werden, wenn der Benutzer die Festplatte durch eine andere Scheibe ersetzt, die keine 8 Magnete hat!

Drücken Sie 🔍, um in den Parameteränderungszustand zu gelangen. Drücken Sie + / - , um die

Parameter zu ändern, und drücken Sie 🔊, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

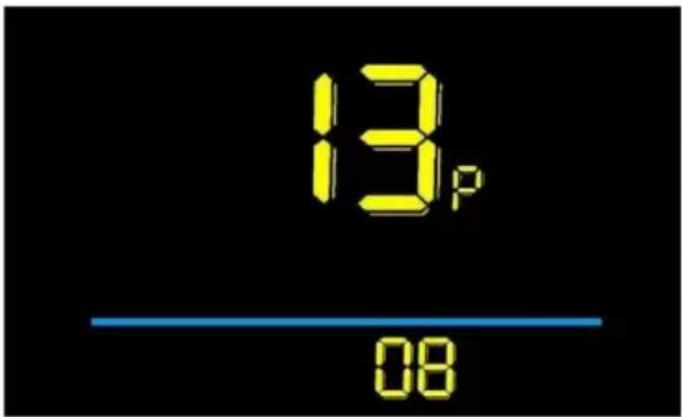

Abbildung 3-13 Schnittstelle zur Einstellung der Anzahl der Pedalunterstützungssensormagnete

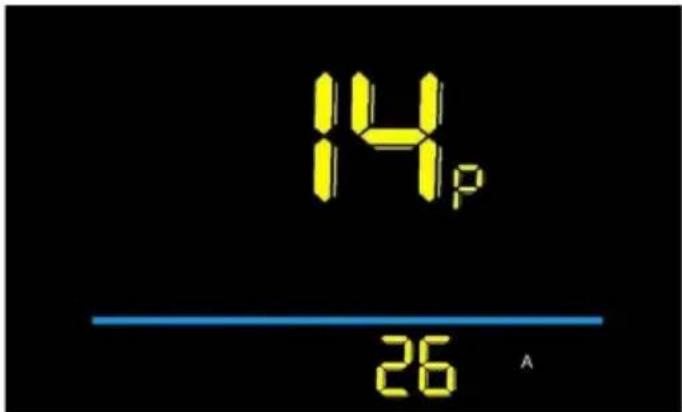

3.14 Reglerstrombegrenzung einstellen

14P ist die Option zur Einstellung der Strombegrenzung des Reglers. Der einstellbare Bereich beträgt: 1 \~ 50 A, die Werkseinstellung ist 26 A. Dieses Produkt kann nicht vom Benutzer eingestellt werden, es muss mit den Werkseinstellungen funktionieren.

Drücken Sie die Taste, um in den Parameteränderungszustand zu gelangen. Drücken Sie + / - , um die Parameter zu ändern.

Drücken Sie die Taste, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-14: Schnittstelle zur Einstellung der Strombegrenzung des Reglers

3.15 Anzahl der Tretunterstützungssensormagnete einstellen

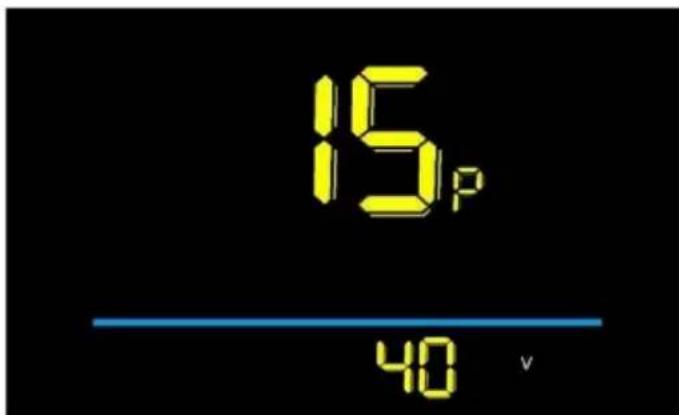

15P ist die Einstellungsoption für den Unterspannungswert des Reglers. Die Werkseinstellung beträgt 40V.

Drücken Sie die Taste, um in den Parameteränderungszustand zu gelangen. Drücken Sie die Taste, um die Parameter zu ändern, und drücken Sie die Taste, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-15: Schnittstelle zur Einstellung des Unterspannungswerts des Reglers

3.16 ODO-Reset-Vorgang

16P ist die Einstellungsoption für das Zurücksetzen des Kilometerzählers. Wahlweise 00 oder 01. Bei Einstellung auf 01 wird die Gesamtsumme des Kilometerstands auf Null zurückgesetzt.

Drücken Sie die Taste, um in den Parameteränderungszustand zu gelangen. Drücken Sie die Taste, um die Parameter zu ändern, und drücken Sie die Taste, um die Parametereinstellung zu speichern und zur

personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-16: ODO-Reset-Vorgang

Wenn Sie den Kilometerstand für eine einzelne Fahrt zurücksetzen müssen, halten Sie die Taste und die Einschalttaste gleichzeitig gedrückt.

3.17 Einstellung der Geschwindigkeitsfreigabe

17P ist die Einstellungsoption für die Geschwindigkeitsregelung. 00 bedeutet Geschwindigkeitsregelung deaktivieren, 01 bedeutet Geschwindigkeitsregelung aktivieren. Die Standardeinstellung ist 00. Wenn diese Einstellung 01 ist, bleibt während der normalen Fahrt der Lenker ruhig. Drücken Sie die Messtaste etwa 3 Sekunden lang, um in den Tempomat-Zustand bei der aktuellen Geschwindigkeit zu wechseln. Zu diesem Zeitpunkt können Sie den Lenker loslassen. Wenn Sie den Lenker erneut drehen oder die Bremse betätigen, wird der Cruise-Zustand aufgehoben. Die Funktion gilt nur für den Lenker, die Pedale können nicht benutzt werden.

Drücken Sie 🎨, um in den Parameteränderungszustand zu gelangen. Drücken Sie 🎨/┌, um die Parameter zu ändern, und drücken Sie 🎨, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

Abbildung 3-17: Schnittstelle zur Einstellung der Geschwindigkeitsfreigabe

3.18 Werbefunktion einstellen

18P ist die Einstellungsoption für die Werbefunktion. 00 steht für 6 km, 01 steht für 6 km. Die werkseitige Standardeinstellung ist 01.

Drücken Sie 🏠️, um in den Parameteränderungszustand zu gelangen. Drücken Sie 🏠️/┌, um die Parameter zu ändern, und drücken Sie 🏠️, um die Parametereinstellung zu speichern und zur personalisierten Parametereinstellungsschnittstelle zurückzukehren.

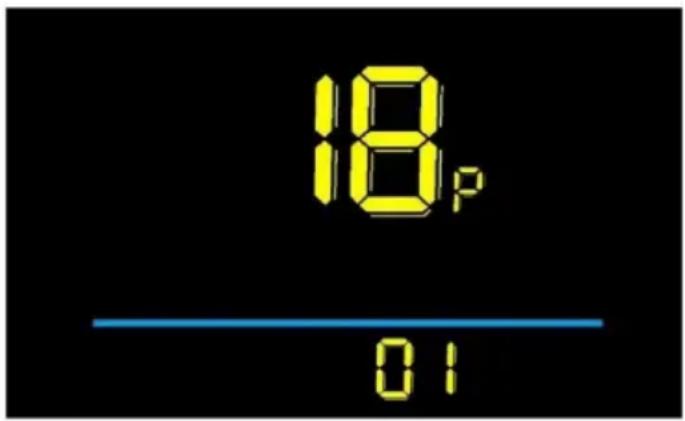

Abbildung 3-18: Einstelloberfläche für die Werbefunktion

4. Vorsichtsmaßnahmen

Beachten Sie bei der Verwendung der Produkte alle allgemeinen Betriebshinweise und stecken Sie den Stecker nicht in die Steckdose oder ziehen Sie ihn nicht heraus, während das Display

eingeschaltet ist. • Vermeiden Sie Stöße gegen alle allgemeinen Betriebsfunktionen bei der Verwendung der Produkte und schließen Sie das Display an und ziehen Sie es ab, während es

eingeschaltet ist. • Bitte ändern Sie die Parametereinstellungen nicht nach Belieben, da sonst das normale Fahren nicht garantiert werden kann.

- Wenn das Display nicht richtig funktioniert, senden Sie es bitte so schnell wie möglich an das Reparaturzentrum.

Es können Unterschiede zwischen den physischen Produkten und diesem Handbuch bestehen, zum normalen Upgrade. Bitte beachten Sie die physischen Produkte.

5. Fehlercodedefinition

Fehlercode	Definition		Fehlercode	Definition
E001	Controllerfehler		E004	Drosselklappenfehler
E002	Kommunikationsfehler		E005	Bremsversagen
E003	Hall-Fehler		E006	Motorphasenausfall

Entspricht der europäischen Sicherheitszertifizierung.

6. RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle mit diesem gekennzeichneten Zubehörteile

Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Abfall, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

In China hergestellt

UK REP

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

Hauptsächlich.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

1.1 Funktionsübersicht
