CNE-K26F1KW - Elektrisk motor Vevor - Gratis bruksanvisning och manual

Produkttyp	Elmotor för cykel
Märke	Vevor
Modell	CNE-K26F1KW
Ytterdiameter	660 mm
Navdiameter	242 mm
Navlängd	173 mm
Framgaffelavstånd	100 mm
Fälgbredd	25 mm
Motorvarvtal	480 ± 20 rpm
Navdragmoment	50 N·M
Spårbredd	10 mm
Ekerlängd och skruvtyp	159 mm ; 12 G
Rekommenderad däckstorlek	2,0 tum (5,1 cm)
Maximal stigningsvinkel	12°
Kompatibelt batteri	48 V (17–20 Ah)
Kontrollerns märkspänning	48 V
Kontrollerns märkeffekt	1 000 W
Kontrollerns maximalström	26 A
Viktkapacitet	165 lb (75 kg)
Kompatibel ramstorlek	26 tum
Bromsstil	D/V Allmän
Huvudfunktioner	Pedalassistans (PAS), gasreglage, farthållare, gångläge, LCD-skärm med batteriindikator och hastighetsmätare
Förpackningens innehåll	Drivhjul, kontrollenhet, display, gasreglage, bromshandtag, PAS-sensor, installationssats, manual
Underhåll och rengöring	Rengör med torr trasa, kontrollera regelbundet fästelement och allmänt skick
Säkerhet	Använd hjälm, kontrollera bromsarna före varje färd, demontera inte produkten, håll utom räckhåll för barn
Reparerbarhet	Reservdelar tillgängliga via kundtjänst, reparation av kvalificerad fackman

Vanliga frågor - CNE-K26F1KW Vevor

Vilka verktyg behövs för att installera motorn CNE-K26F1KW?

Installationen kräver grundläggande cykelverktyg: insexnycklar, skiftnycklar, skruvmejslar och en momentskruvnyckel för att dra åt navmuttern med ett moment på 50 N·M.

Ingår batteriet i förpackningen?

Nej, batteriet medföljer inte. Du måste köpa ett kompatibelt 48 V-batteri med en kapacitet på 17 till 20 Ah separat.

Hur ändrar jag pedalassistansnivån (PAS)?

Under körning trycker du på knapparna + eller - på displayen för att öka eller minska PAS-nivån, vilket ändrar motoreffekten.

Vad gör jag om displayen visar en felkod (t.ex. E001, E005)?

Koden anger ett specifikt fel: E001 = kontrollenhetsfel, E005 = bromsfel. Se felkodstabellen i manualen och kontakta Vevors tekniska support vid behov.

Vad är maxhastigheten för denna motor?

Maxhastigheten beror på batteri och inställningar. Utan hastighetsbegränsning (parameter 08P = 100 %) kan tomgångshastigheten nå cirka 46 mph (74 km/h) med ett fullt laddat 48 V-batteri.

Hur återställer jag den totala trippmätaren (ODO)?

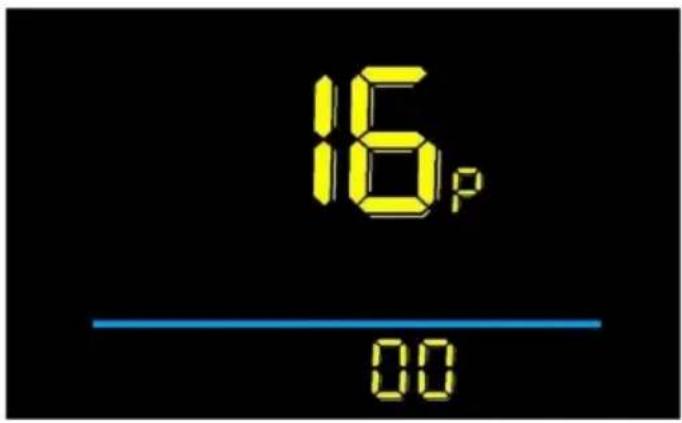

I menyn för anpassade inställningar ställer du alternativ 16P på 01, sedan sparar du. För att återställa dagstrippmätaren (TRIP) håller du in knapparna + och - samtidigt efter påslagning.

Kan jag använda denna motor med en trehjuling?

Det avråds av tillverkaren. Om du använder den med en trehjuling, låt en fackman installera den och kontrollera ramkompatibilitet, viktgräns och stigningsvinkel.

Vilket regelbundet underhåll rekommenderas?

Före varje färd, kontrollera bromsar, fästelement (muttrar, bultar) och ledningarnas skick. Rengör produkten endast med torr trasa. Låt en tekniker inspektera systemet med jämna mellanrum.

Hur aktiverar jag farthållaren?

I inställningarna ställer du alternativ 17P på 01 för att aktivera funktionen. Under körning håller du styret stadigt och trycker länge på displayknappen i 3 sekunder för att gå in i farthållarläge vid aktuell hastighet.

Är motorn kompatibel med alla 26-tumscyklar?

Den är designad för 26-tumsramar med en framgaffel med 100 mm avstånd. Kontrollera att din gaffel kan rymma navet som är 173 mm långt och att bromsarna är kompatibla (stil D/V Allmän).

BRUKSANVISNING CNE-K26F1KW Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Elcykelmotor

Modell: CNE-K26F1KW

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Elcykelmotor

MODELL: CNE-K26F1KW

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Notera:

- Av säkerhetsskäl är det mycket viktigt att du läser denna bruksanvisning INNAN du kör cykeln. Felaktig hantering kan minska dess körprestanda och viktigast av allt, utgör en fara för din säkerhet och hälsa!

Användaren tar på sig all risk för personskador, skador eller fel på cykeln eller system och alla andra förluster eller skador på sig själva och andra och till eventuella egendom som härrör från eller till följd av felaktig användning av cykeln.

Denna handbok är inte avsedd som en detaljerad användare, service, reparation eller underhåll manuell. Vänligen sök hjälp från en kvalificerad tekniker för service, reparationer eller underhåll.

Säkerhetsinstruktioner

1. Användaren måste bära hjälm och annan skyddsutrustning innan körning för säkerhets skull. Se till att hjälmen uppfyller de senaste certifieringsstandarderna och är lämplig för den typ av ridning du utför.
2. Installationen av denna produkt måste utföras av professionella med juridisk licens och motsvarande kvalifikationer.
3. Kontakta vår kundservice i förväg om du behöver modifiera produktens delar för att säkerställa genomförbarhet.
4. Vi rekommenderar starkt att du förbättrar bromssystemet på din cykel (t.ex. skivbroms) av säkerhetsskäl.
5. Dra alltid i bromsarna och håll styret stadigt och rakt innan du startar för att säkerställa att du behåller kontrollen över cykeln vid powerassistans.
6. Håll alltid kontrollenheten borta från vatten och andra vätskor. Om den kommer i kontakt med vatten eller annan vätska, sluta använda produkten och låt den inspekteras av professionella med laglig licens och motsvarande kvalifikationer.
7. Försök aldrig att plocka isär delarna av denna produkt eftersom det kan orsaka elektrisk chock, felfunktion och allvarlig skada.
8. Produkten bör endast rengöras med en torr trasa. Använd aldrig en våt trasa, olja eller någon annan vätska.
9. Som med alla mekaniska komponenter är denna produkt utsatt för slitage och hög stress. Olika material och komponenter kan reagera på slitage eller stressutmattning

på olika sätt. Om en komponents konstruktionslivslängd har överskridits kan den

plötsligt misslyckas, vilket kan orsaka skador på föraren. Någon form av spricka, repor eller

förändring av färg i mycket stressade områden indikerar att livslängden på komponenten har

nåtts och måste bytas ut.

1. Om du har en funktionsnedsättning eller funktionshinder såsom synnedsättning, hörsel

nedsättning, fysisk funktionsnedsättning, kognitiv/språklig funktionsnedsättning och/eller ett anfall

störning, rådfråga din läkare innan du cyklar.

1. Eftersom det är omöjligt att förutse varje situation eller tillstånd som kan

inträffa under cykling, ger denna handbok inga utfästelser om säker användning av

produkten under alla förhållanden. Det finns risker förknippade med användningen av vilken cykel som helst

som inte kan förutsägas eller undvikas, och som kan orsakas och/eller förhindras

genom förarens handlingar, och som är ryttarens ensamma ansvar.

1. När du använder din cykel är det viktigt att du vet hur du sköter den ordentligt

varje del eller din cykel såväl som din cykel som helhet. Se till att du har det

bekantat dig med alla aspekter av din cykels funktioner och funktioner tidigare

kör den - SÄRSKILT på öppen väg med annan trafik.

1. Kör ALDRIG din cykel när du är påverkad av alkohol eller

läkemedel inklusive receptbelagda eller receptfria läkemedel.

1. Kör alltid i en hastighet som är lämplig för förhållandena. Hög hastighet betyder

högre risk. Det är ditt ansvar att bekanta dig med och följa

gäller i det land, delstat, län, provins och/eller stad där du kommer att vara

ridning.

1. Denna produkt är utformad för att endast köras på asfalterade vägar eller ytor. Det är det inte

designad för att stå i terräng eller ojämn terräng. Vi tar inget ansvar

för alla olyckor, skador eller egendomsskador som uppstår till följd av förarens användning eller

missbruk av EBC-cyklar, inklusive eventuella skador som härrör från eller härrör från

off-road användning.

1. Ryttare som gör hoppning, stunts, wheelies och cykeltricks bör aldrig vara på

denna produkt och kan orsaka skada på sig själva och andra och utsätta onödig, oavsiktlig eller

onödig belastning på cykeldelar, ram, bromsstyr, styrstam eller gafflar kan orsaka att komponenterna

och/eller produkten går sönder, vilket orsakar allvarliga skador

eller döden. ANVÄND INTE DENNA PRODUKT FÖR ATT HOPPA över trottoarkanter och åka på

bergiga stigar eller terrängstigar, eller annan användning än för pendling och cruising

ett avslappnat, säkert sätt.

1. Överskrid aldrig denna produkts viktkapacitet.
2. Var noga med att hålla dina kroppsdelar och andra föremål borta från vassa tänderna på kedjeringarna, den rörliga kedjan, vändpedalerna och veven, och de snurrande hjulen på din cykel.
3. Kontrollera din cykels skick före varje åktur. Se till att inga muttrar, bultar eller fästena är lösa och var särskilt uppmärksam på axeln, muttrarna och styrstången. Kontrollera att bromsarna fungerar korrekt.
4. Vissa deltillbehör kan utgöra en kvävningsrisk och annan fara för barn. Håll delens tillbehör, verktyg borta från små barn.
5. Det är viktigt för din säkerhet, prestation och nöje att förstå hur saker fungerar på din cykel och du låter din återförsäljare kontrollera ditt arbete innan du cykla Om du ens har det minsta tvivel om du förstår något i det här avsnittet av manualen, prata med din återförsäljare eller kvalificerad mekaniker - eller cykla inte!
6. Se till att inga remmar dinglar där de kan fastna i hjulen -Inga påsar, lådor eller föremål ska placeras på ett läge där de kan komma åt fast i ekrarna. Dubbelkolla din last för säkerhet och stabilitet. Kontrollera till se till att ditt hjul är ordentligt fastsatt och att inga komponenter eller ram medlemmar är spruckna eller trasiga (i allmänhet, om du någon gång märker en spricka eller böja in din cykel, stamgafflar eller stänger på din cykel, sluta cykla omedelbart; ta din cykel till din lokala cykelaffär och be dem inspektera den).
7. Om det finns några tecken på skada på produktens kretsledningar, försök aldrig reparera det själv. Kontakta vår kundtjänst för mer information.
8. Om det finns ett behov av att modifiera produkten, vänligen låt en kvalificerad fackman göra det åt dig. Observera att denna produkt endast kan användas med cykel. Det rekommenderas inte att använda den med trehjuling, traktor och andra fordon. Om det verkligen finns ett behov av att använda denna produkt med trehjuling, vänligen låt en kvalificerad fackman göra det åt dig och se till att ramen på trehjulingen är kompatibel med produkten. Se också till att viktgränsen och den maximala klättringsvinkeln beaktas.

Specifikationer

Modell	CNE-K26F1KW
Navlängd	173 mm
Framgaffelavstånd	100 mm
Ytterdiameter	660 mm
Fälgbredd	25 mm
Navdiameter	242 mm
Nav vridmoment	50N.M
Motorns rotationshastighet	480±20 varv/min
Naggbredd	10 mm
Ekerlängd & Skruvtyp	159 mm; 12G
Rekommenderad däckstorlek	2,0" (5,1 cm)
Maximal klättringsvinkel	12°
Kompatibelt batteri	48V(17-20AH) Nästan 40KM Trip Längd*
Bromsstil	D/V Allmänt
Märkspänning och effekt Kontroller	48V;1000W
Kompatibel ramstorlek	26"
Styrenhetens maximala ström	26A
Viktkapacitet	165 lbs (75 kg)

*Räckvidden beror på användarens vikt, vägens skick, däckens skick, batteriets skick, hastighet och typ av körning.

Specifikationsdiagram

Obs: Diagrammet är endast för referens. Specifikationsdata ingår i däcket.

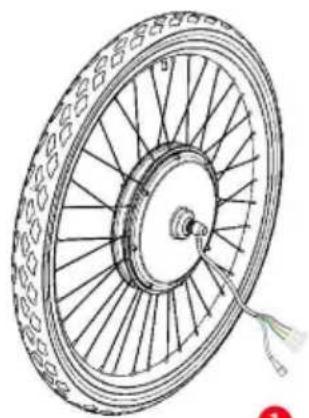

Paketets innehåll

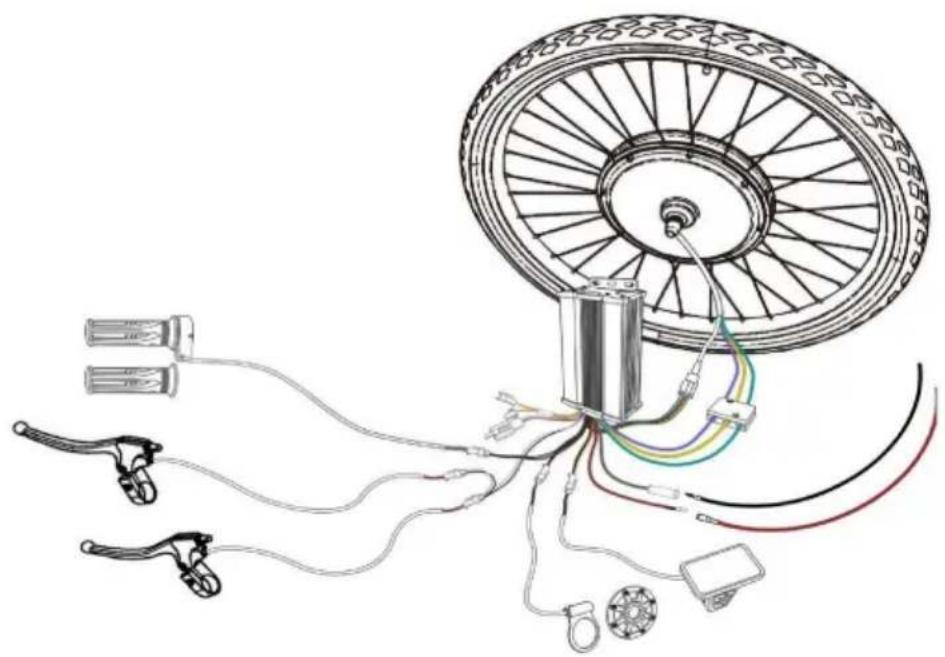

Anslut kablarna till det främre motorhjulet och kontrollboxen.

(Obs: När du ansluter kablarna ska piltecknen på båda sidorna vara i linje med varandra.)

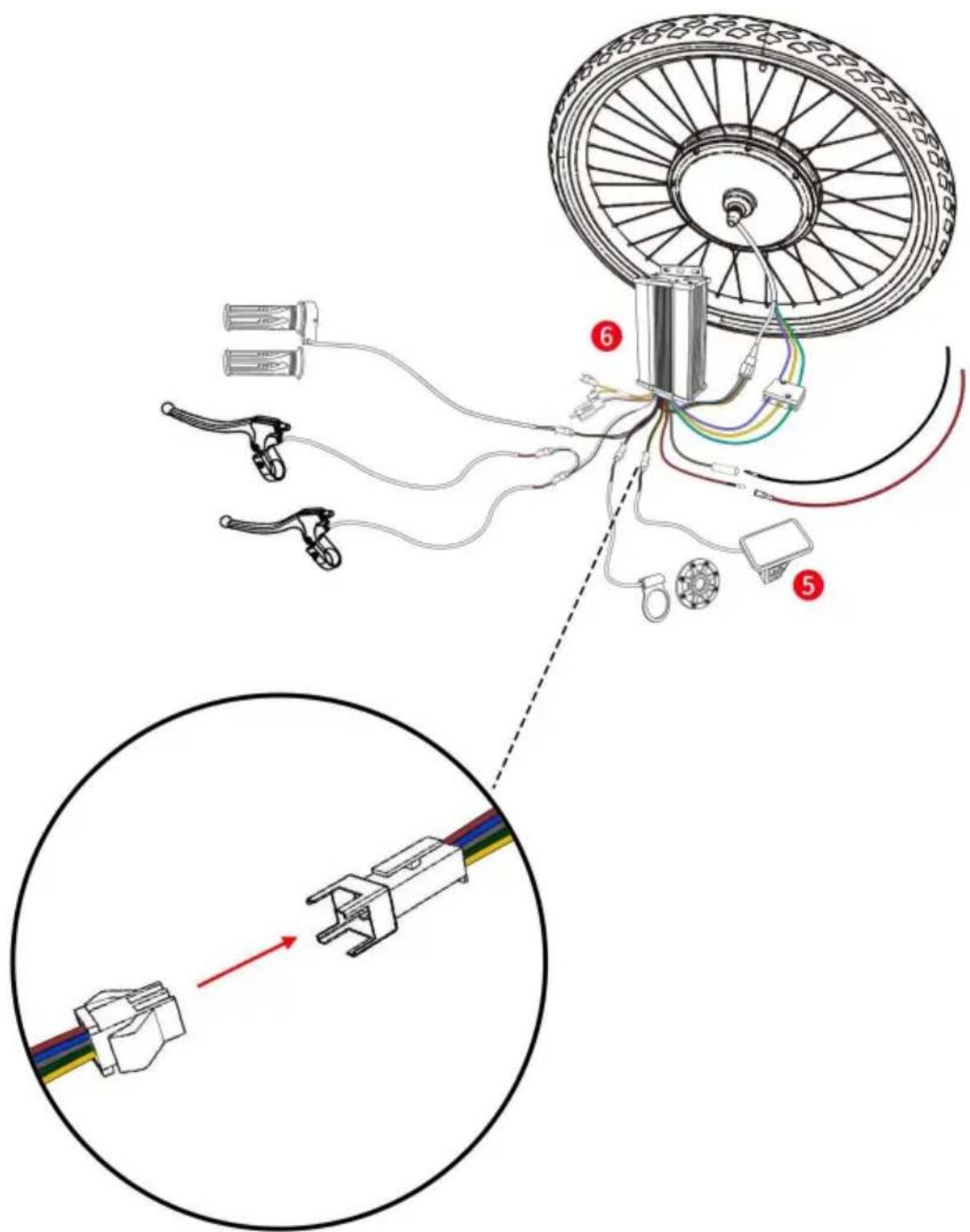

Anslut motsvarande kontakter på styrenheten och kontakterna på skärmen.

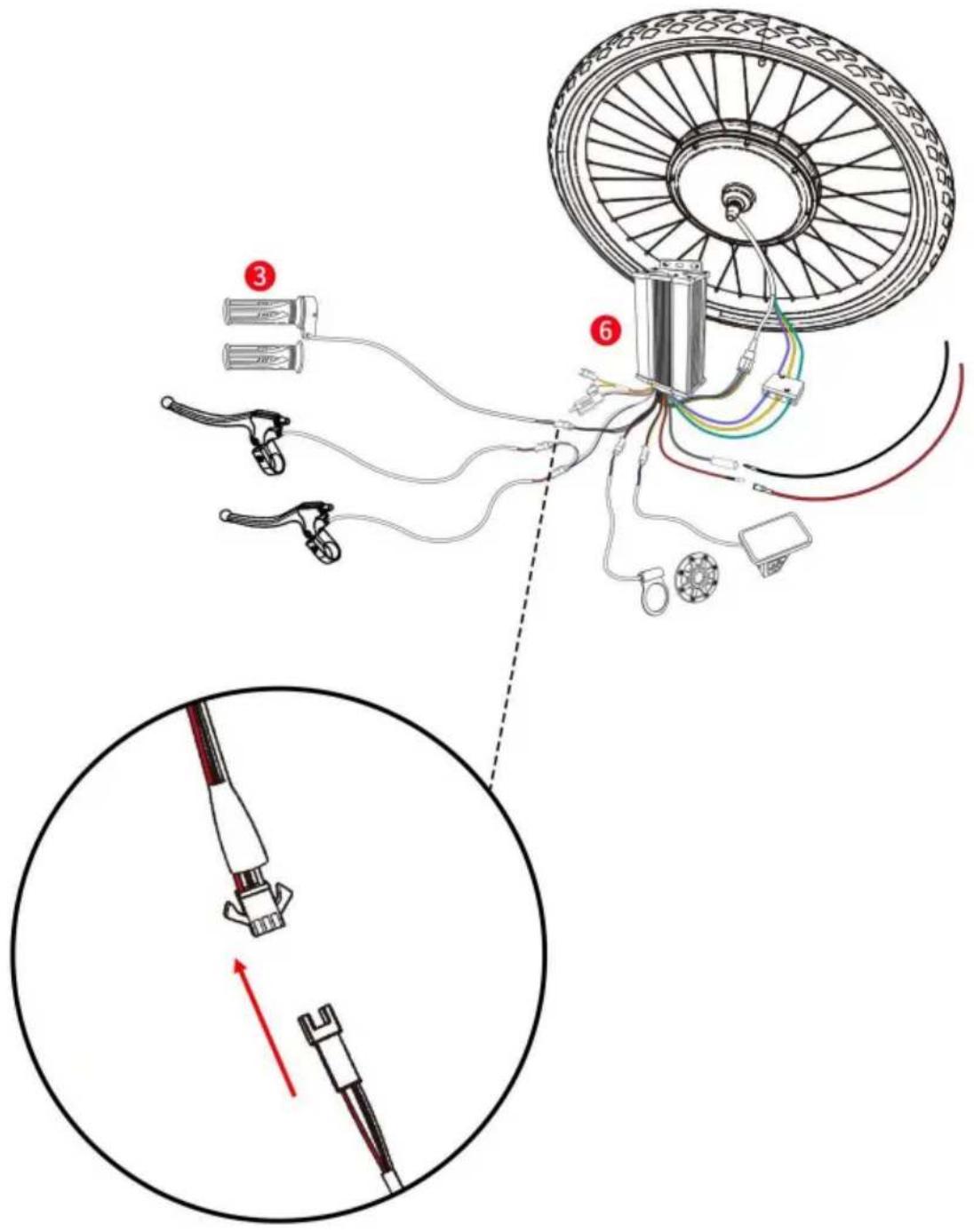

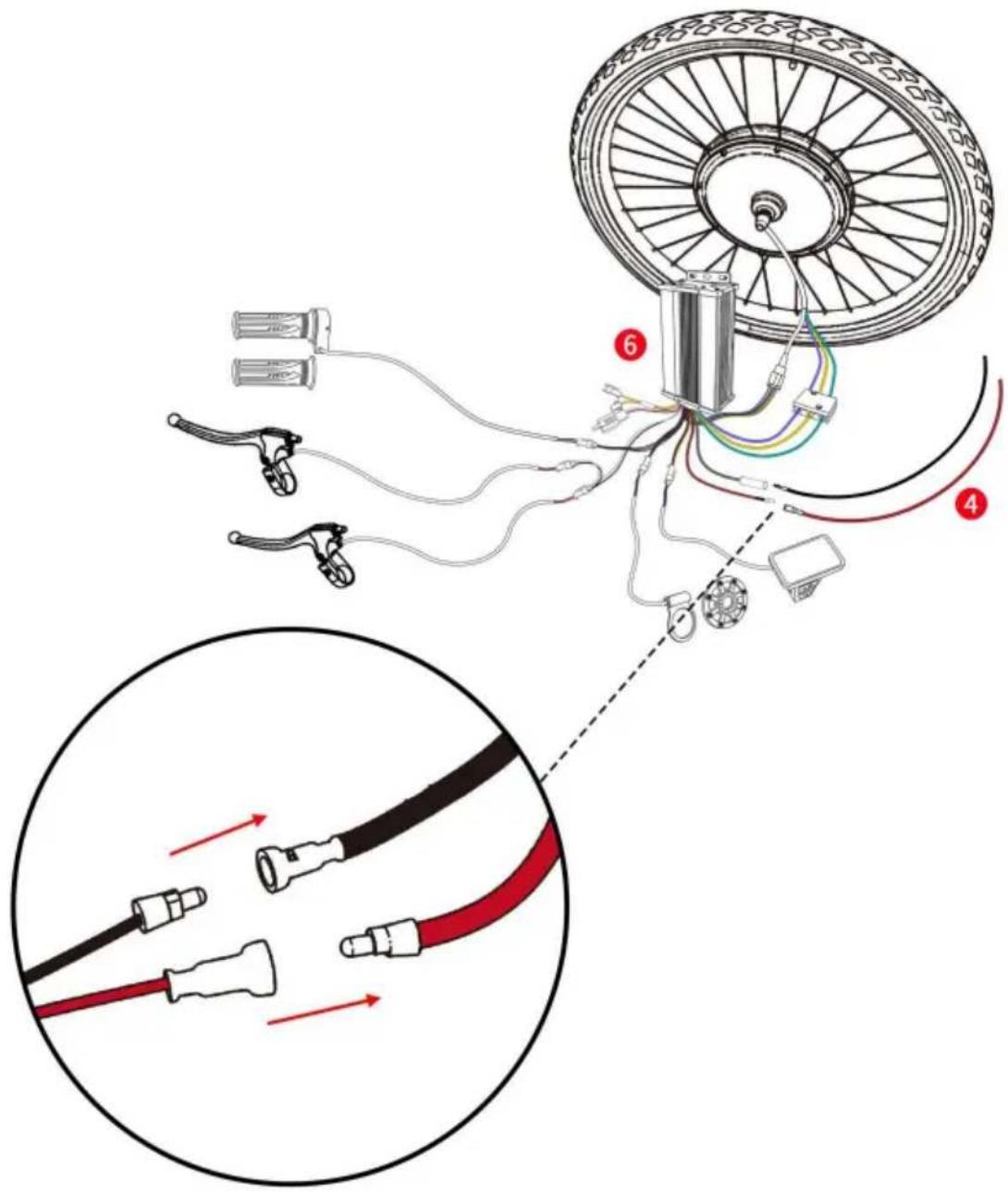

Anslut strömkabeln till styrenheten enligt bilden.

Notera:

1. Batteriet för styrenheten ingår inte i denna produkt. Kunden måste köpa det separat.
2. Batteriet måste stängas av först innan det ansluts till kabeln.

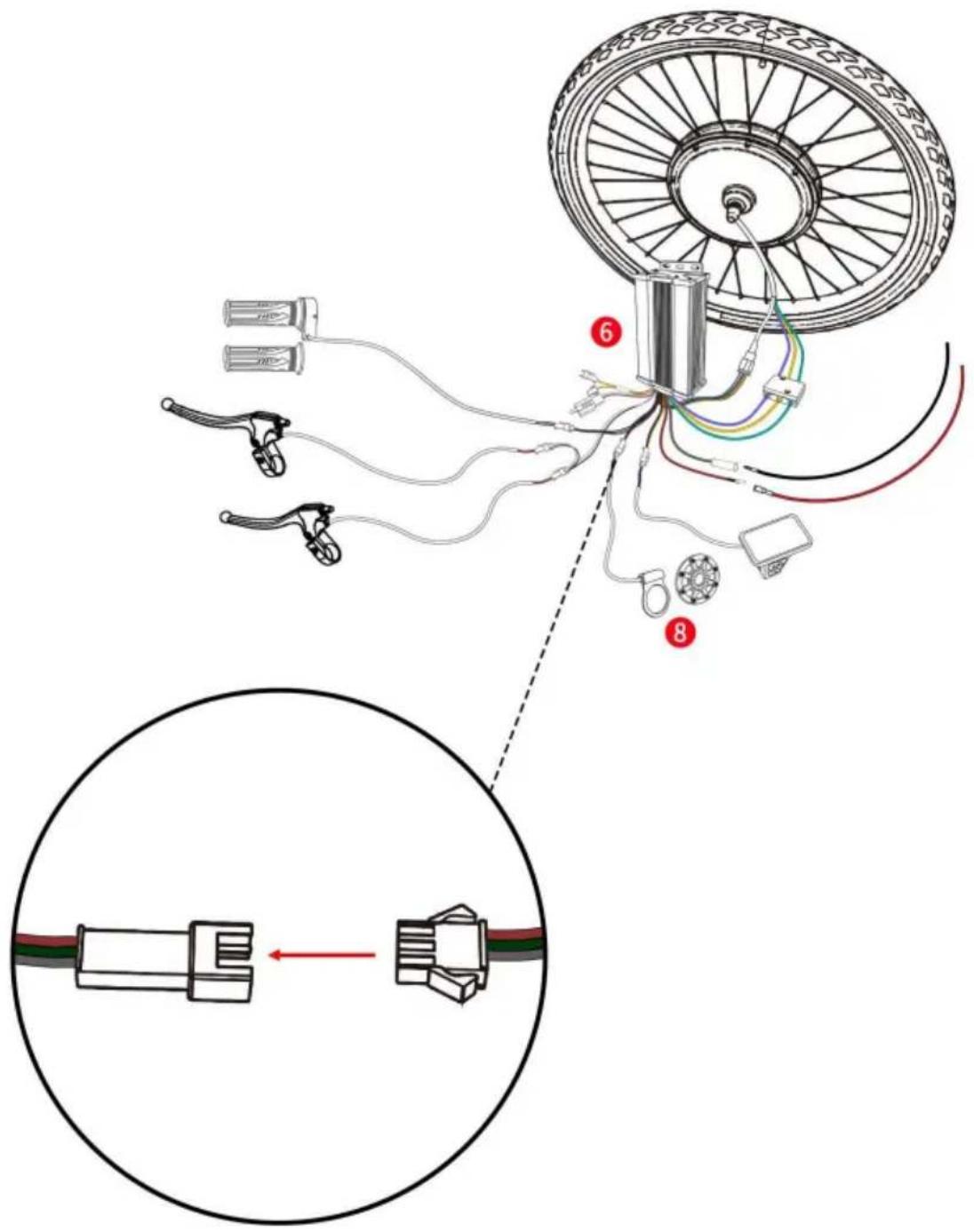

Anslut ledningarna till styrenheten och PAS.

Anslut styrenhetens kablar och gasreglaget

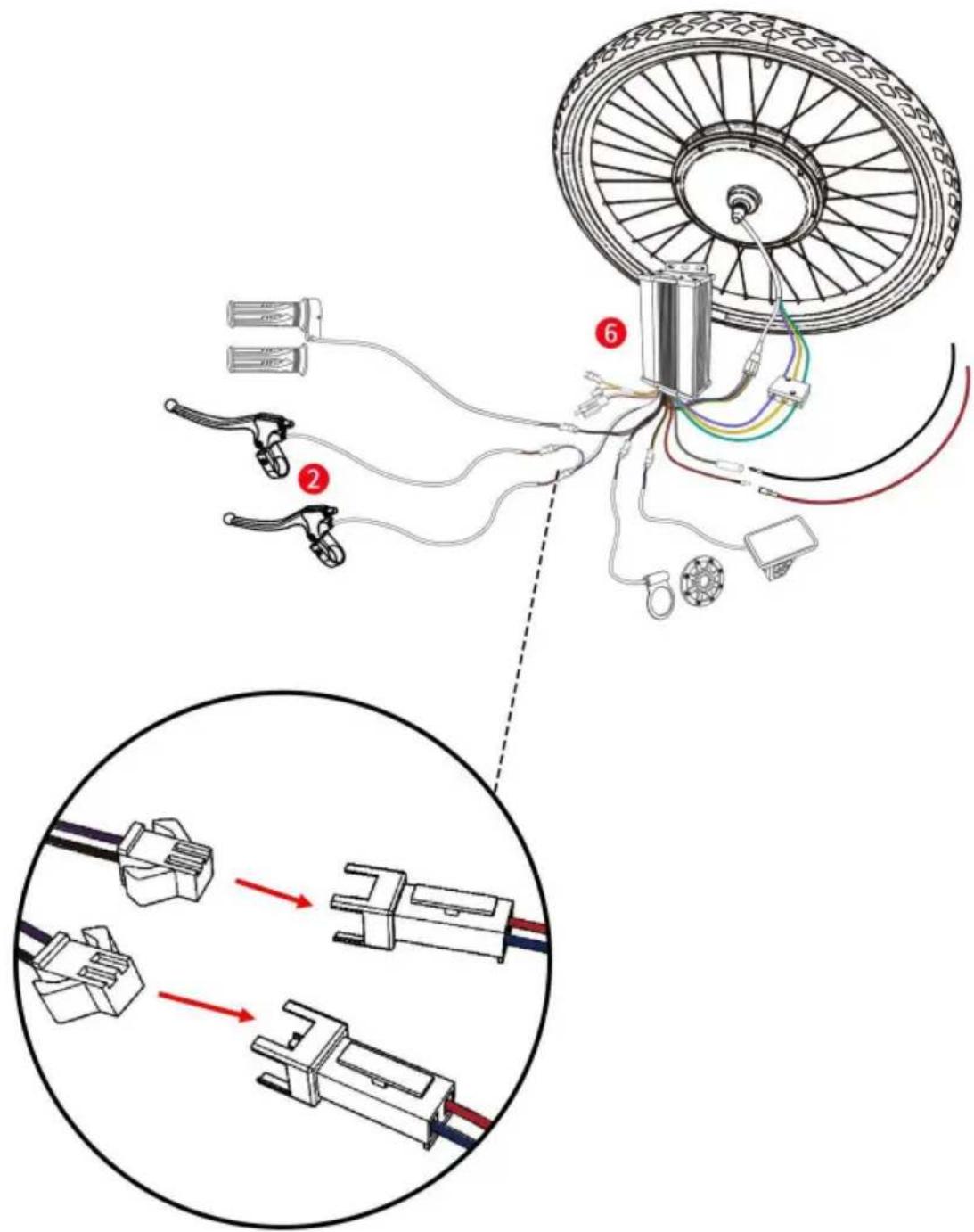

Anslut styrenhetens kablar och de två bromsspakarna.

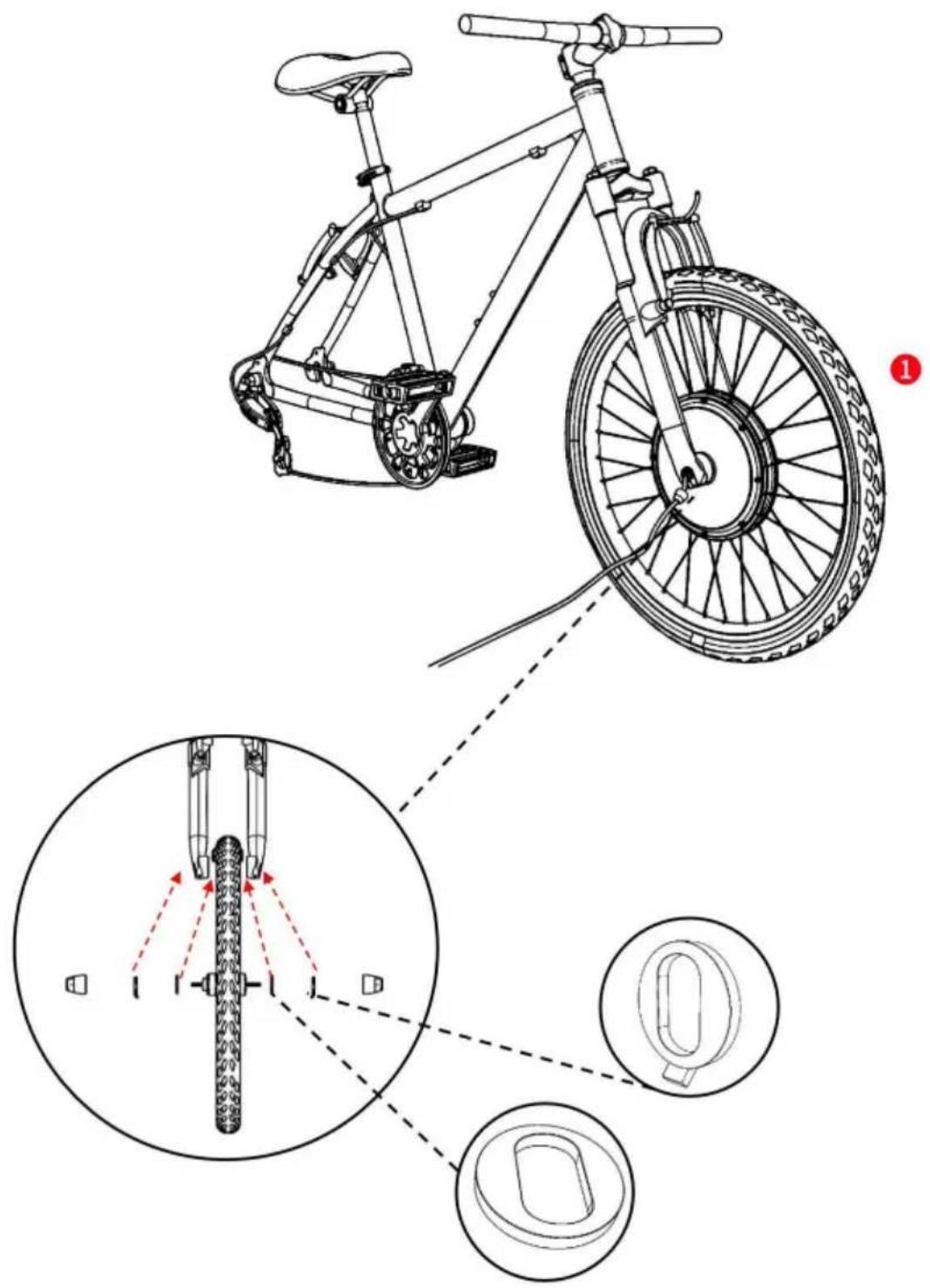

Installera motorhjulet på din cykel

1. Se till att brickor är installerade på respektive sida av hjulet (brickorna är förinstallerade på hjulet.)
2. Montera hjulet på framsidan av din cykel enligt bilden.
3. Använd brickorna och muttrarna för att säkra motorhjulet.

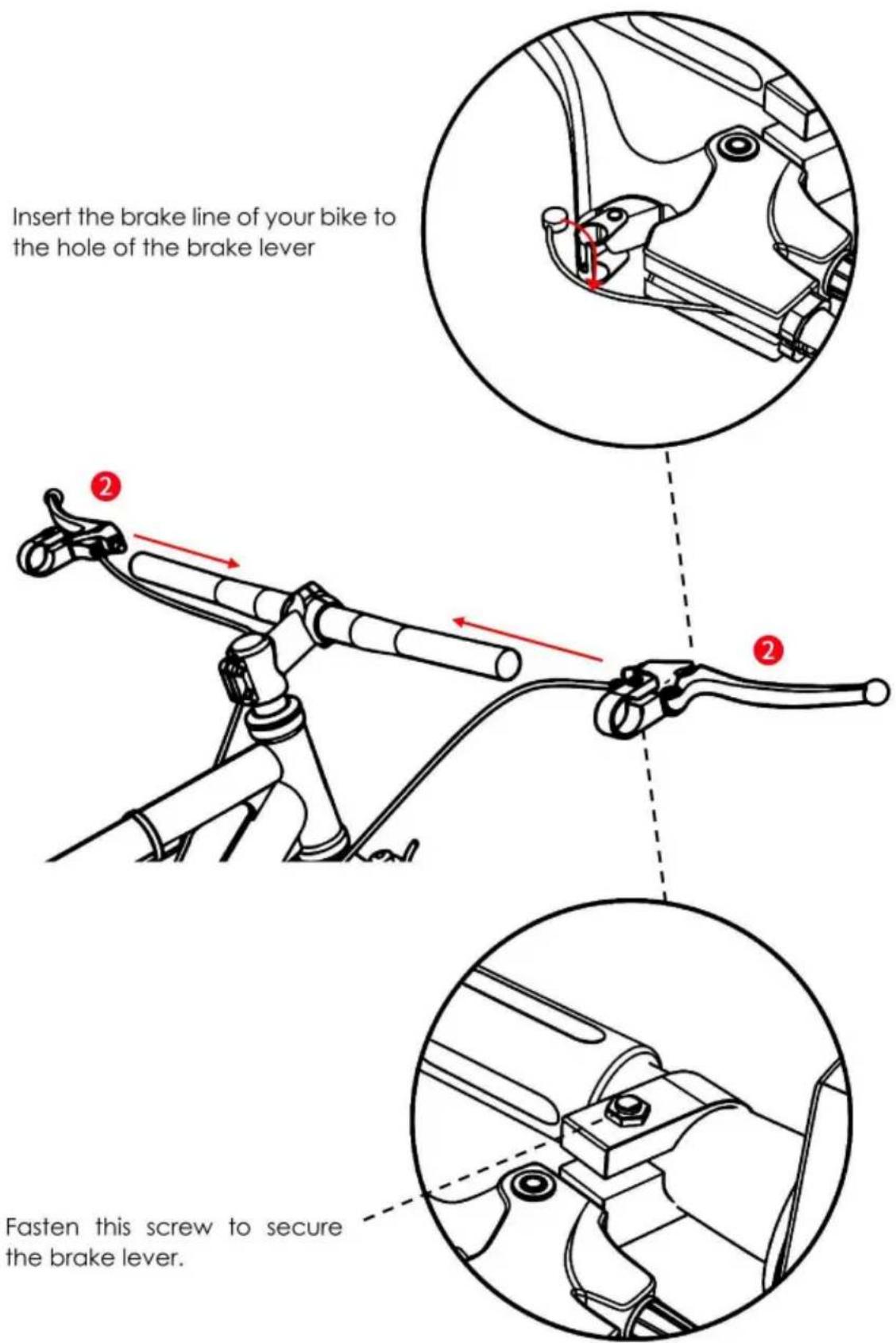

Installation av bromsspakar

Installera bromsspakarna på dina cykelhandtag på båda sidor.

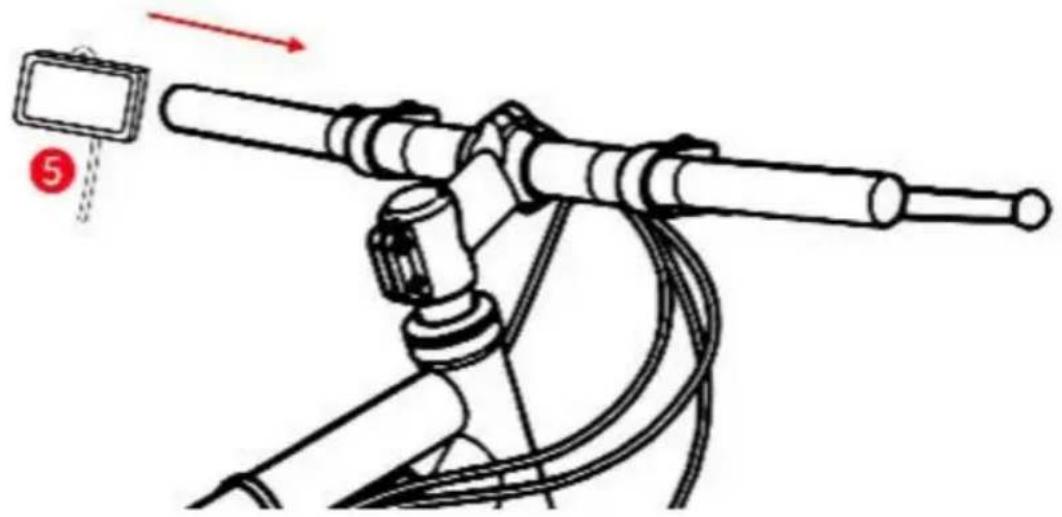

Installation av manöverpanelen

Installera manöverpanelen på ditt cykelhandtag enligt bilden.

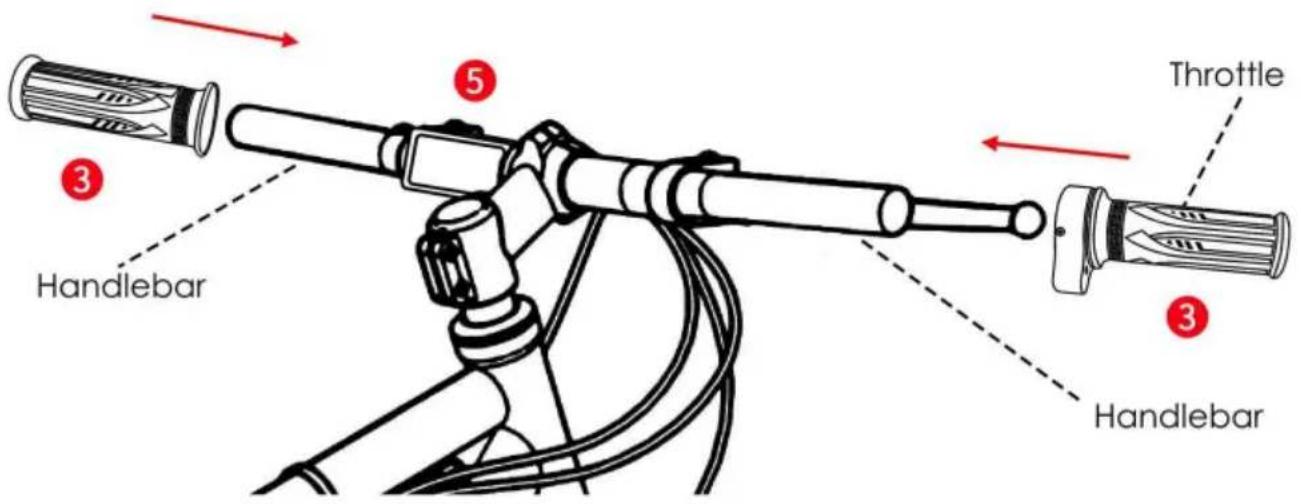

Montera styret och gasreglaget enligt bilden.

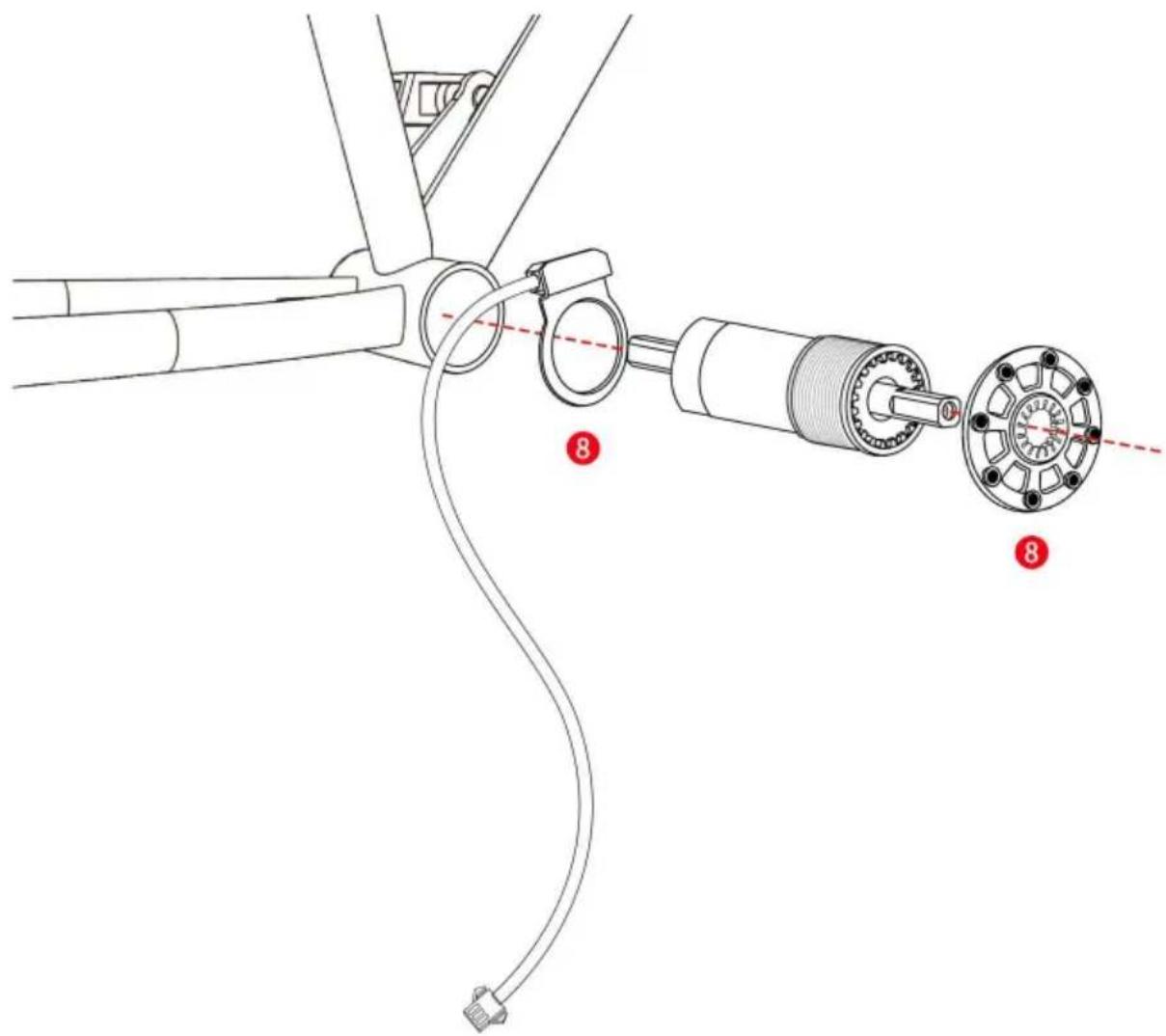

Installerar PAS

Ta bort pedalen från din cykel. Därefter installerar du PAS-komponenterna som visas.

Se till att delarna är ordentligt fastsatta.

Obs: PAS är lämpligt för fyrkantigt avsmalnande bottenfäste, JIS standard cykel spänningsskålar. Om icke-JIS standard cykel användare använder denna produkt, måste användarna ha viss modifiering förmåga. Det är nödvändigt att fixera power-assist sensorn mellan ramen och skålen i himlens centrum, och power-assist-skivan är fixerad på den roterande axeln eller växelskivan, annars kommer det att leda till misslyckad installation, och den här produkten kan inte fungera korrekt.

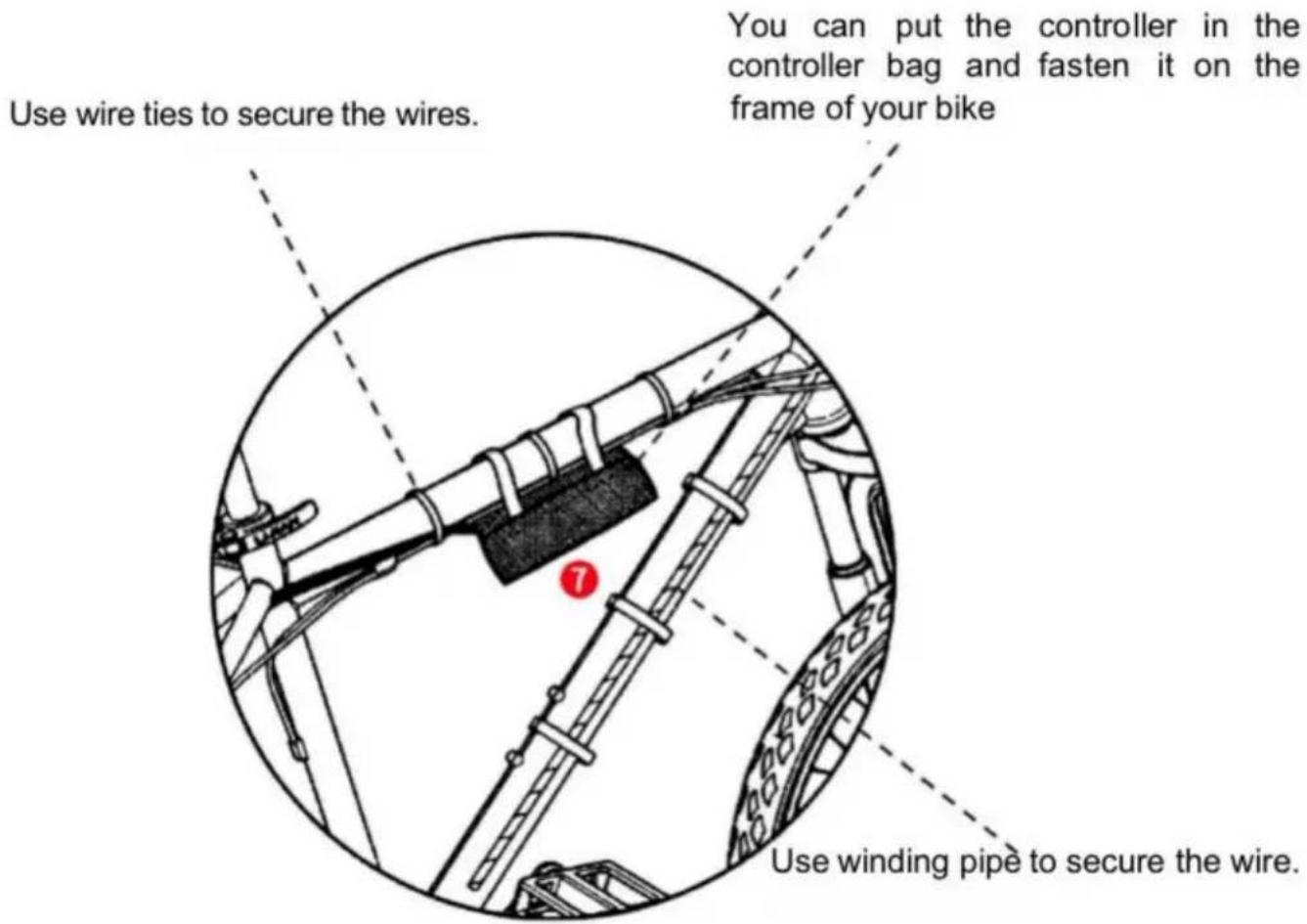

Bindning av ledningarna

1. Funktionsöversikt och funktionsområden

Displayen erbjuder en mängd olika funktioner för att passa körbehov,

inklusive:

Batterinivåindikator

Pedalassist(PAS)-nivåindikator, hastighet (aktuell hastighet,

maxhastighet, medelhastighet), kilometervisning (enkel och total körsträcka)

Gåboostläge

Felkodsindikator

Farthållarindikator

Personliga parameterinställningar (t.ex. hjuldiameter, hastighetsgräns, batterieffektinställning och PSA-parameterinställning, lösenordsinställning, regulatorströmgränsinställning etc.).

Fabriksinställd parameteråterställningsfunktion

Figur 1-1 Gränssnitt för distribution av funktionsområde

1.3 Knappdefinitioner

Displayen är utrustad med tre knappar på den korrekta manöverenheten:

ström på/av ⏻, plus + och minus - .

2. Rutinmässig drift

2.1 Ström på/av

Tryck länge för att slå på/stänga av skärmen. När skärmen är avstängd kommer den inte att användas på batteriströmmen och läckströmmen är mindre än luA.

Skärmen stängs av automatiskt om den inte används i mer än 10 minuter.

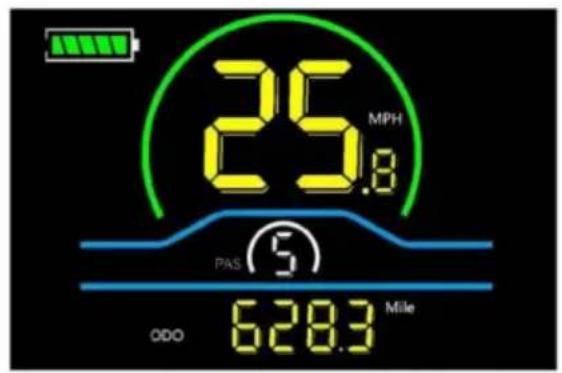

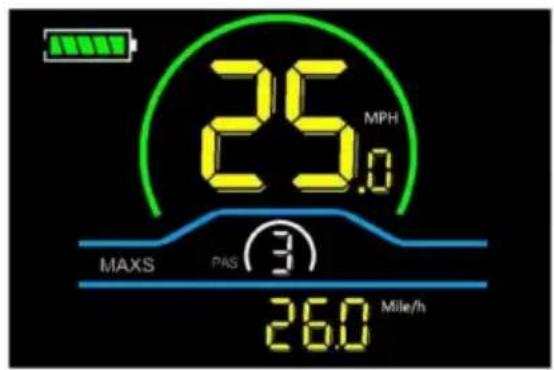

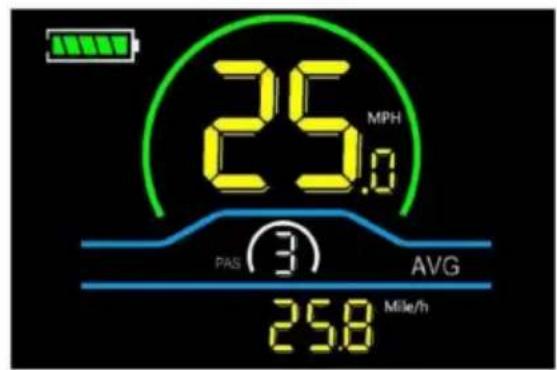

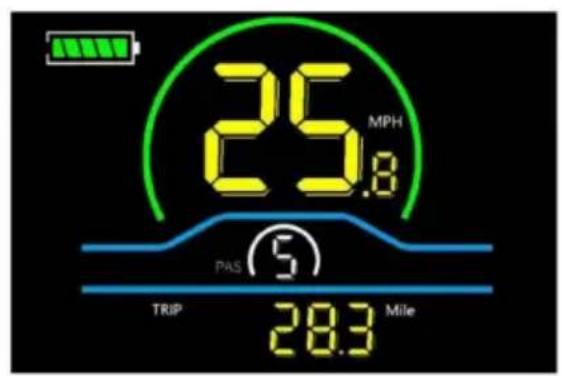

2.2 Växling av displaygränssnitt

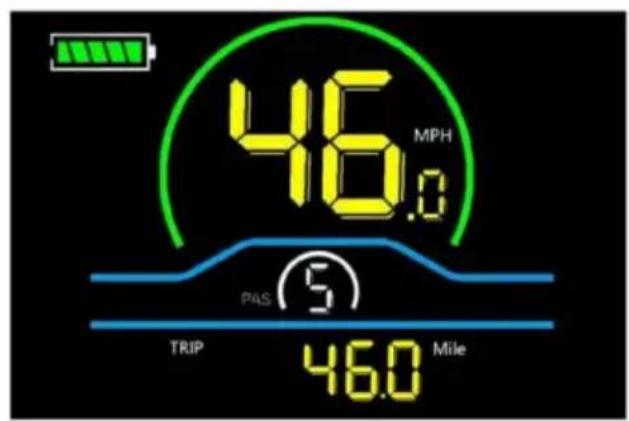

När skärmen är påslagen visar den aktuell hastighet (MPH) och trippar

Vägmätare (Mile) som standard. Kort tryck (Mile) för att växla mellan trippmätare Odometer (Mile), Maximal Speed (MPH) och Average Speed (MPH).

Trip Odometer

Odometer

Average Speed

Maximum Speed Bild 2-1 Växling av displaygränssnitt

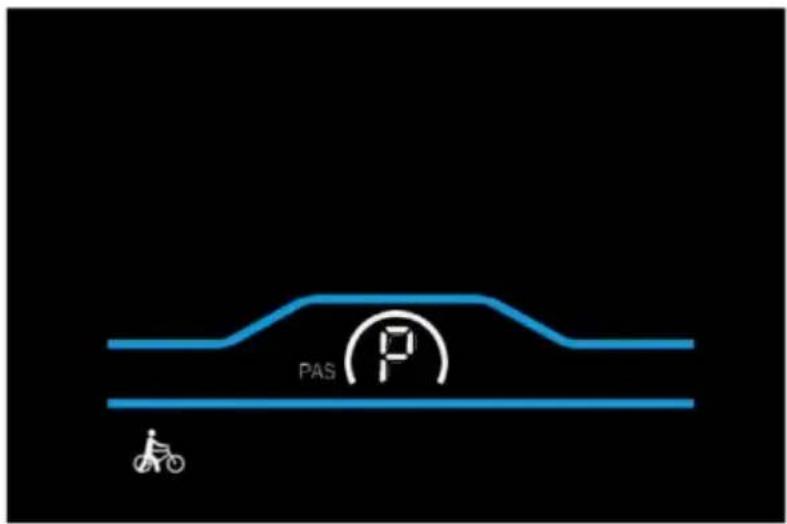

2.3 Walk boost-läge

Långt tryck och håll elcykel, elcykeln går in i gångförstärkningsläget. De kommer att gå med en fast hastighet på 6 km i timmen och displayen visar

Släpp knappen för att stoppa uteffekten omedelbart och återgå till tillståndet före gångförstärkning.

Bild 2-2 Hjälper till att implementera bildskärmen

Walk boost-läget kan endast användas när du trycker på den elektriska cykeln, använd den inte när du cyklar.

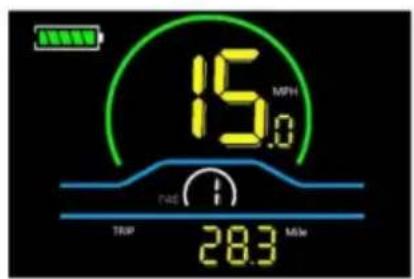

2.4 Val av PAS-nivå

Tryck på + eller - för att byta PAS-nivå för elcykeln, och därmed byta motorns uteffekt.

Bild 2-3 Gränssnitt för PAS-nivådisplay

Batterinivån visas som 5 streck. När batteriet är fulladdat lyser alla 5 staplarna. När batteriet är helt urladdat börjar stapeln att blinka, vilket varnar användaren att ladda batteriet så snart som möjligt.

Full kraft

Fyra streck effekt, tre staplar effekt, två staplar effekt, en stapel effekt, tom effekt blinkande

Bild 2-4 Gränssnitt för batterinivådisplay

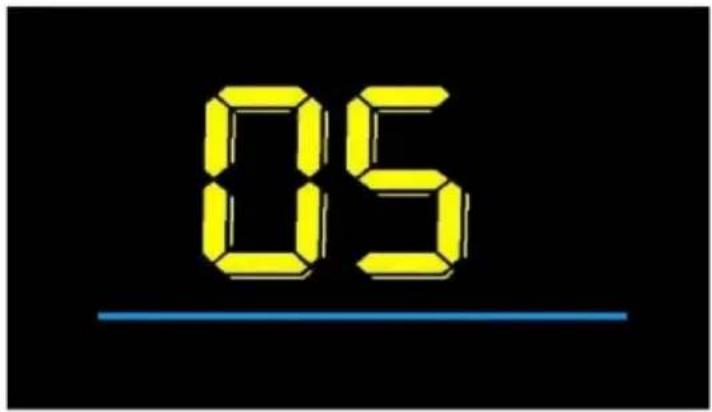

2.6 Felkodsvisning

Om det uppstår ett fel i elcykelns elsystem kommer displayen automatiskt att visa en felkod, se schema 1 för en detaljerad definition av felkoden.

Bild 2-5 Gränssnitt för felkodsvisning

När felkoden visas på displayen, vänligen felsök

problemet i tid, elcykeln kommer inte att kunna köra normalt efter

att problemet uppstår

3. Personliga parameterinställningar

Varje inställning måste göras med cykeln stillastående.

Proceduren för personlig parameterinställning är som följer:

displayen är PÅ och hastigheten visar 0.

Följande alternativ är tillgängliga för gränssnittet för personlig parameterinställning:

(1) Tryck och håll samt och met 2 sekunder för att komma in i gränssnittet för personlig parameterinställning.

(2) Tryck på + - för att växla mellan gränssnitten för personlig parameterinställning, och tryck för att gå in i parameterändringsläget.

(3) Tryck +/- för att välja parameter, tryck länge på + för tilläggsdrift, lång tryckning på - för subtraktionsoperation.

(4) Tryck på för att spara parameterinställningarna och återgå till gränssnittet för personlig parameterinställning.

(5) Tryck länge på för att spara parameterinställningarna och avsluta gränssnittet för personlig parameterinställning.

Obs: Ändra inte parameterinställningarna! Om produkten inte fungerar på grund av ändring av parameterinställningarna, se fabriksinställningen för inställning.

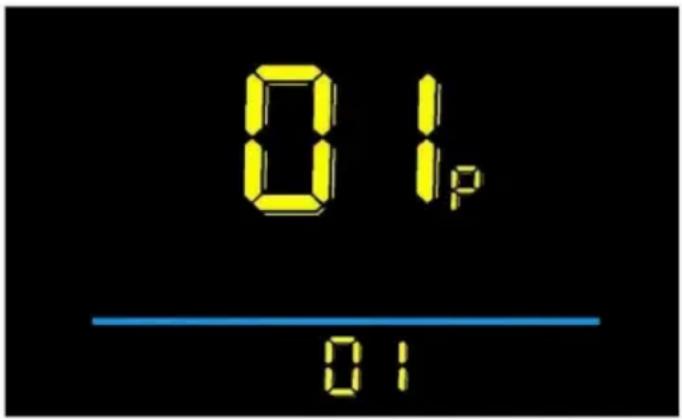

3.1 Bakgrundsbelysningens luminansinställning

01P hänvisar till inställningsalternativet för bakgrundsbelysningens luminans. Det justerbara området är: 1-3, 01 för minsta luminans, 02 för standardluminans, 03 för maximal luminans. Fabriksinställningen är 03.

Tryck på för att gå in i parameterändringsläget. Tryck på /

parameter och tryck på för att spara parameterinställningen och återgå till gränssnittet för personlig parameterinställning.

Figur 3-1 Gränssnitt för inställning av bakgrundsbelysningens luminans

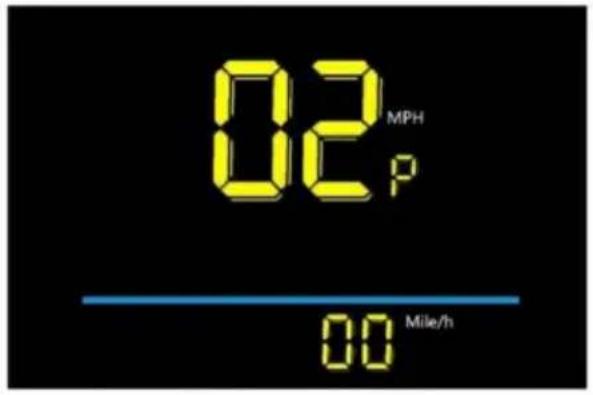

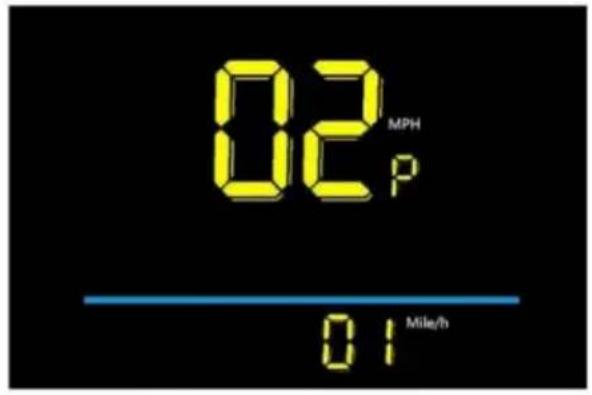

3.2 Metrisk och imperialistisk inställning

02P är inställningsalternativet för metriskt och imperialistiskt, 00 för metriskt och 01 för imperialistiskt.

Tryck för att gå in i parameterändringsläget. Tryck på

parametern och tryck på för att spara parameterinställningen och återgå till personligt gränssnitt för parameterinställning.

Metriskt displaygränssnitt

Imperialistiskt displaygränssnitt Bild 3-2 Gränssnitt för inställning av metriska och imperialistiska enheter

3.3 Märkspänningsinställning

03P är inställningsalternativet för märkspänning. Det tillgängliga märkspänningsområdet är: 24V/36V/48V. Fabriksinställningen är 48V.

Tryck för att gå in i parameterändringsläget. Tryck på

+ - för att välja

parametern och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

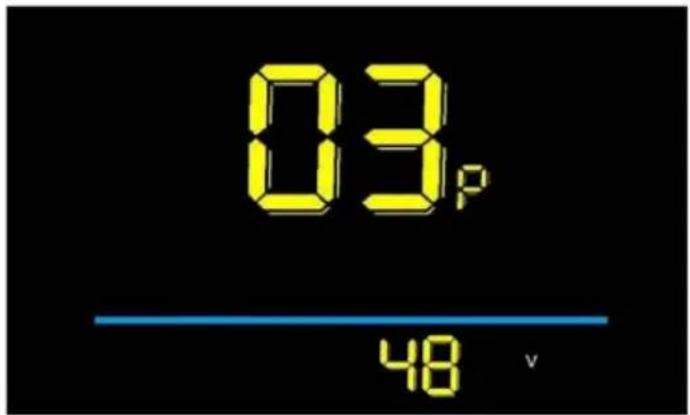

Bild 3-3 Gränssnitt för inställning av märkspänning

3.4 Automatisk inställning av vilotid

04P är inställningen för automatisk vilotid. För att spara på batteriet och nå högre räckvidd, kommer denna display att stängas av efter att den inte har använts på ett tag. Det justerbara området är: 1~60 min, 00 betyder ingen automatisk avstängning. Fabriksinställningen är 10 minuter.

Tryck / för att gå in i parameterändringsläget. Tryck på

+ - för att välja

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

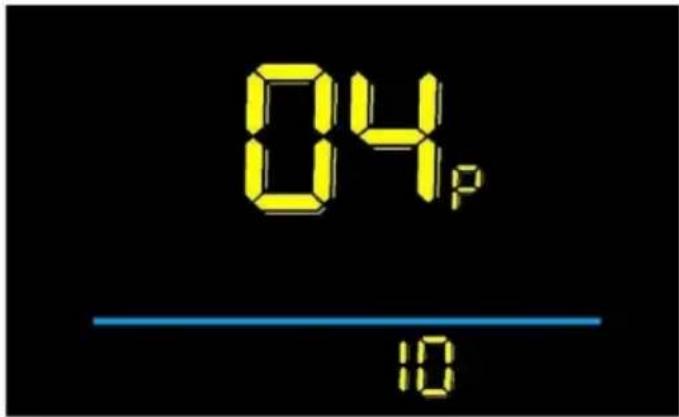

Bild 3-4 Gränssnitt för inställning av tid för automatisk avstängning

3.5 PAS-nivåinställning

05P är inställningsalternativet Pedal assist (PAS) nivå. Den tillgängliga pedal assist nivån inställningen är: 01~3, 11~3, 01~5, 11~5. Fabriksinställningen är 01~5.

Trycka för att gå in i parameterändringsläget. Tryck på

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

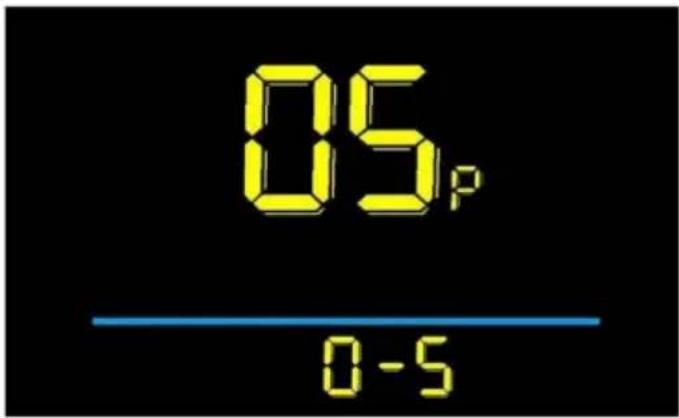

Bild 3-5 PAS-nivåinställningsgränssnitt

3.6 Inställning av hjuldiameter

06P är inställningsalternativet för hjuldiametern. Enhet: tum, noggrannhet: 0,1, Den justerbara hjuldiameterintervallet är: 0~50 tum. Fabriksinställningen är 26 tum.

Trycka för att gå in i parameterändringsläget. Tryck på /

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

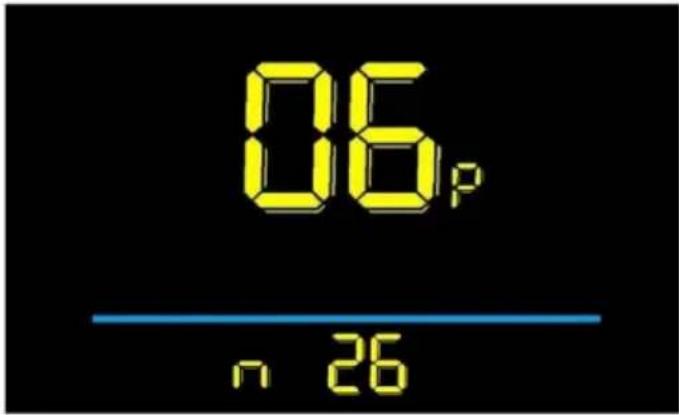

Figur 3-6 Gränssnitt för inställning av hjuldiameter

3.7 Antal hastighetssensormagneter inställning

07P är inställningsalternativet för hastighetssensorns magnetnummer. Den justerbara hastigheten sensormagnetnummerintervallet är: 01~255st. Fabriksinställningen är 46 st.

Om du ändrar inställningarna kommer hastigheten att visas felaktigt.

Tryck för att gå in i parameterändringsläget. Tryck på /

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

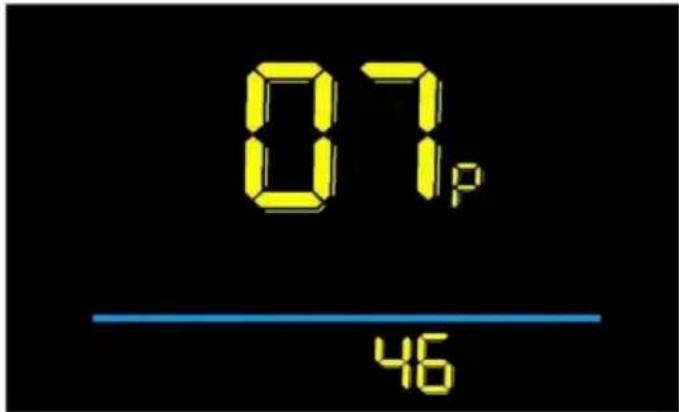

Figur 3-7 Antal inställningsgränssnitt för hastighetssensormagneter

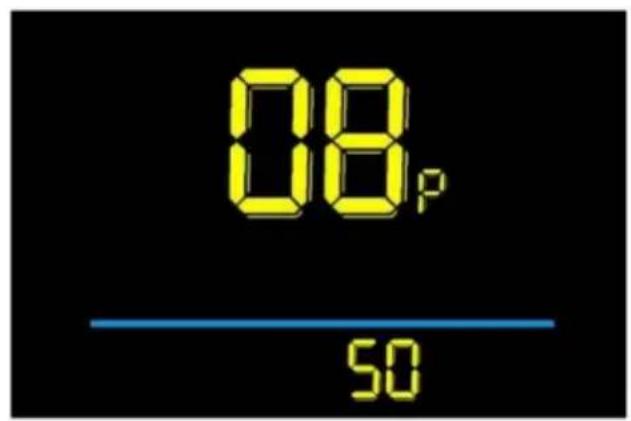

3.8 Hastighetsgränsinställning

08P är inställningsalternativet för hastighetsbegränsning. Ändra detta värde för att ställa in maximal körning hastigheten på det elektriska fordonet; Det justerbara hastighetsgränsområdet är: 0\~100%, 100 betyder ingen hastighetsbegränsning. Fabriksinställningen är 100 %. Om du behöver ställa in hastighetsgräns, ställ in den proportionellt när batteriet är fulladdat och nr belastning, eftersom typen av batteri är annorlunda, såsom ternärt litiumbatteri, litium järnfosfatbatteri, blybatteri, spänningen för full laddning är annorlunda, och den slutliga maxhastigheten kommer att vara annorlunda. Till exempel, spänningen för en helt

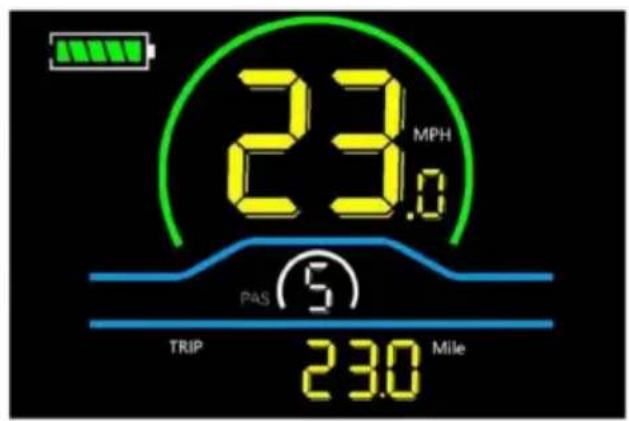

laddat 48V ternärt litiumbatteri är 54,6V, och den maximala tomgångshastigheten på denna produkt är 46 mph. Om hastighetsgränsen är inställd på 50 % är den maximala tomgångshastigheter är 23 mph. Observera att det finns ett fel i hastighetsgränsinställningen för denna produkt, om regler anger tydligt att en viss hastighet inte kan överskridas, vänligen ställ in en mindre värde för att följa bestämmelserna! Om enheten för mätarvisning är km/h, inställningsvärdet för denna artikel är 0-100 %, 100 betyder ingen hastighetsbegränsning, likaså 50 % betyder hälften av maxhastigheten.

Tryck för att förlja att gå in i parameterändringsläget. Tryck på /

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

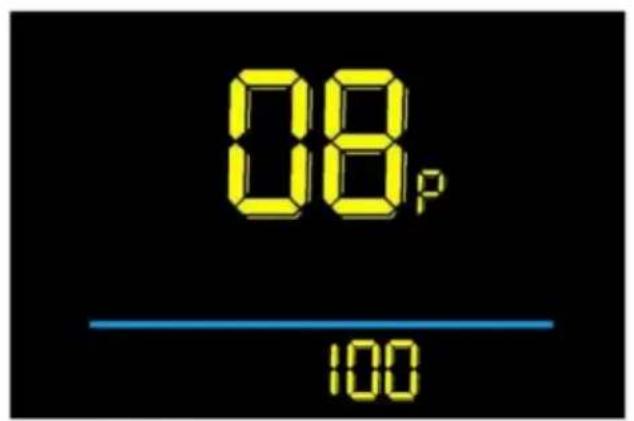

Bild 3-8 Gränssnitt för inställning av hastighetsgräns

3.9 Uppstartsinställning

09P är startinställningsalternativet. Displayen kan välja följande startlägen: 00ÿnollstart,01ÿstart utan noll. Fabriksinställningen är 00.Nollstart: nej behov av fotpedalhjälp, gasreglaget kan fungera direkt; Start utan noll: Den gasreglaget kan bara fungera efter att fotpedalen har assisterats.

Tryck / för att gå in i parameterändringsläget. Tryck på

för att välja

parameter och tryck

för att spara parameterinställningen och återgå till

personligt gränssnitt för parameterinställning.

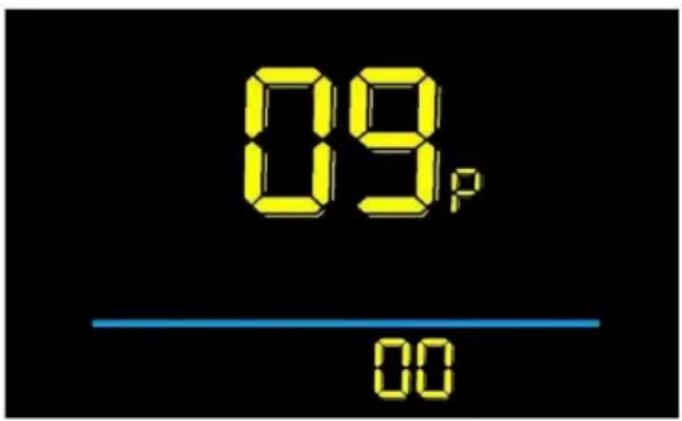

Bild 3-9 Gränssnitt för startinställning

3.10 Inställning av körläge

10P är alternativet för inställning av körläge. De tillgängliga körlägena är: 00 – Pedal endast assist, 01 – Endast elektrisk, 02 – Både pedal och assist elektrisk. Fabriksinställningen är 02.

Tryck på / för att gå in i parameterändringsläget. Tryck på

för att välja

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

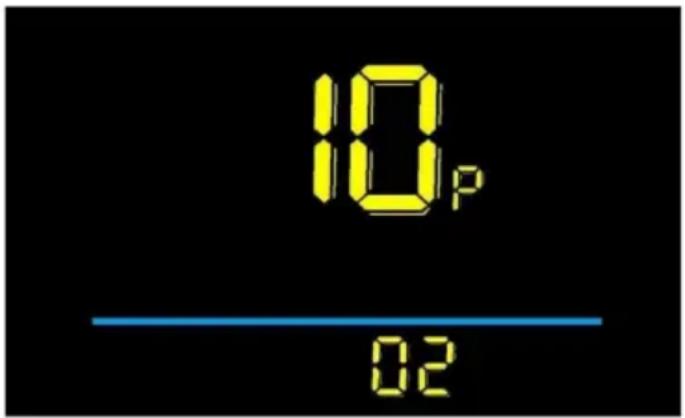

Bild 3-10 Gränssnitt för inställning av körläge

3.11 Pedalassistans känslighetsinställning

11P är inställningsalternativet för pedalassistentens känslighet. Den här inställningen används för kontroller för att upptäcka hur många pulser skivan har roterat innan den tillåter motorn att fungera. Ju mindre värde, desto högre känslighet, och desto större värde, desto lägre känslighet. Till exempel betyder en inställning på 2 att motorn kommer

att fungera efter att skivan har roterat i 2 pulser, och en inställning på 8 betyder att motorn kommer att fungera efter att skivan har roterat i 8 pulser. Det kan också tolkas som vinkeln på vevens rotation vid trampning, ju mindre värde desto mindre vinkel, ju större värde, desto större vinkel. Det justerbara området är 1~24.

Fabriksinställningen är 3. Det rekommenderas inte att ställa in värdet mindre än 3.

Tryck på för att gå in i parameterändringsläget. Tryck på

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

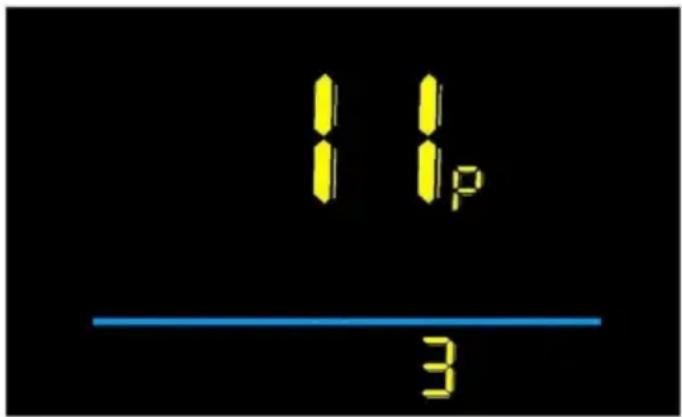

Figur 3-11 Gränssnitt för inställning av känslighet för pedalhjälp

3.12 Styrkeinställning för pedalhjälp

12P är inställningsalternativet för kraftstartstyrka, justerbart område är 0~5. När inställt på 0 betyder det att motorns starteffekt är svagast efter trampning, och när inställt på 5 betyder det att motorns starteffekt är starkast efter trampning. Fabriksinställningen är 2. Ju större värdet är, desto mer kontrollförmåga krävs. Värdet rekommenderas inte att vara mer än 3, och var uppmärksam på säkerheten vid ridning när det är fler än 2!

Tryck för att gå in i parameterändringsläget. Tryck på

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

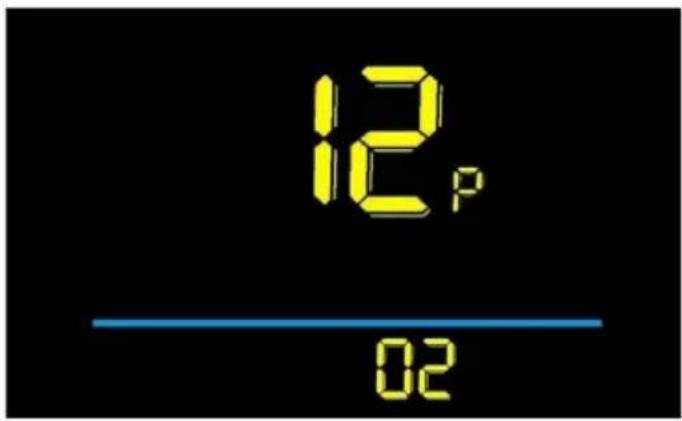

Figur 3-12 Gränssnitt för inställning av styrka för pedalhjälp

3.13 Antal inställning av pedalhjälpsensormagneter

13P är en inställning för antalet magneter på boosterskivan, vilket kan vara

justeras från 5 till 15. Fabriksinställningen är 8.

1. Det finns inget behov av att ändra detta alternativ för denna produkt, eftersom det kommer att orsaka att produkten

inte fungerar. Den ska bara justeras om användaren byter ut skivan med en annan

skiva som inte har 8 magneter!

Tryck för att gå in i parameterändringsläget. Tryck på

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

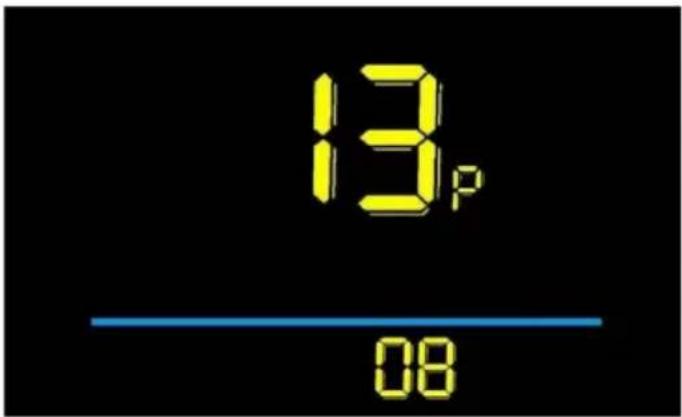

Figur 3-13 Antal inställningsgränssnitt för pedalhjälpsensormagneter

3.14 Styrenhetens strömgränsinställning

14P är inställningsalternativet för styrenhetens strömgräns. Det justerbara området är: 1~50A, fabriksinställningen är 26A. Denna produkt kan inte ställas in av användaren, måste fungera med fabriksinställningarna.

Tryck för att gå in i parameterändringsläget. Tryck på

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

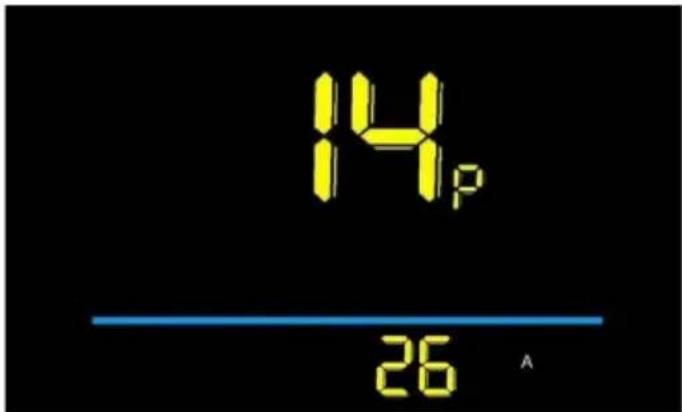

Figur 3-14 Styrenhet Gränssnitt för inställning av strömgräns

3.15 Antal inställning av pedalhjälpsensormagneter

15P är inställningsalternativet för regulatorn under spänningsvärde. Fabriksinställningen är 40V.

Tryck för att gå in i parameterändringsläget. Tryck på för att välja

parameter och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

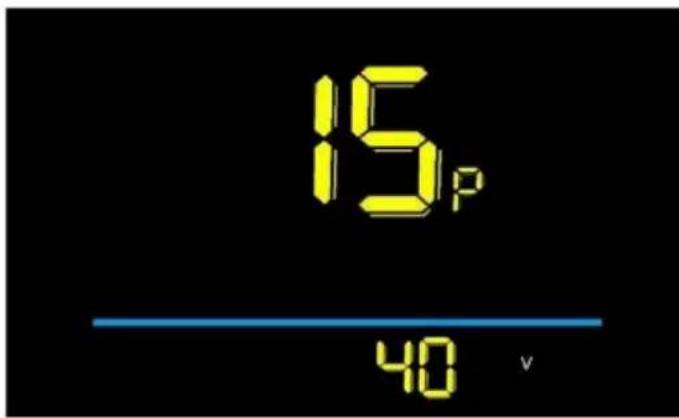

Figur 3-15 Styrenhet under gränssnitt för inställning av spänningsvärde

3.16 ODO-återställningsoperation

16P är alternativet för återställning av vägmätaren. Valfri 00 \ 01. När den är inställd på 01, är den totala körsträcka kommer att återställas till noll.

Tryck för att gå in i parameterändringsläget. Tryck på / för att välja parameter och tryck för att spara parameterinställningen och återgå till

personligt gränssnitt för parameterinställning.

Bild 3-16 ODO-återställningsoperation

Om du behöver återställa körsträckan för en enda åktur, tryck och håll ned knappen och efter att du slagit på den.

3.17 Kryssningsaktiveringsinställning

17P är inställningsalternativet för kryssningsaktivering, 00 betyder inaktivera kryssning, 01 betyder aktivera kryssning, är standardinställningen 00. När denna inställning är 01, under normal körning, styret förblir stilla, tryck länge på mätarknappen i cirka 3 sekunder för att komma in på kryssningsläget vid den aktuella hastigheten, vid denna tidpunkt kan du släppa styret och sedan när du vrider på styret eller bromsen igen kommer kryssningsläget att hävas. Kryssningsfunktionen är endast giltig för styret, pedalerna kan inte användas.

Tryck för att gå in i parameterändringsläget. Tryck på

parametern och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

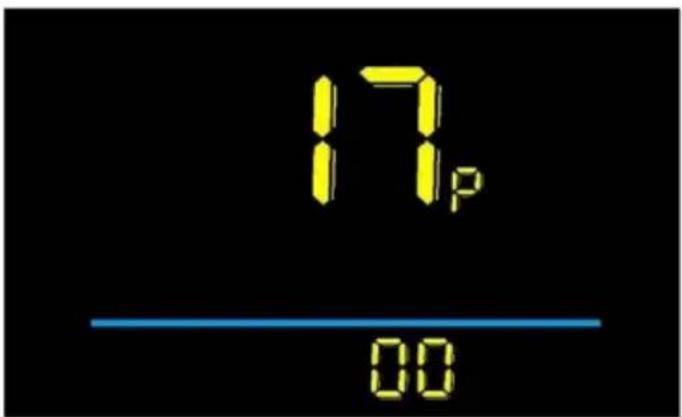

Bild 3-17 Gränssnitt för inställning av kryssningsaktivering

3.18 Kampanjfunktionsinställning

18P är inställningsalternativet för kampanjfunktionen. 00 representerar på 6 km, 01 representerar 6 km. Fabriksinställningen är 01.

Tryck för att gå in i parameterändringsläget. Tryck på

parametern och tryck på för att spara parameterinställningen och återgå till personligt parameterinställningsgränssnitt.

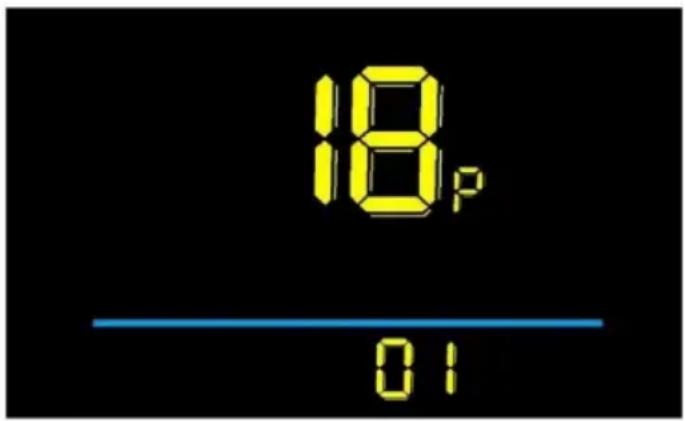

Bild 3-18 Gränssnitt för inställning av kampanjfunktion

4. Försiktighetsåtgärder

Var uppmärksam på all allmän drift när du använder produkterna och inte plugga

och koppla bort skärmen medan den är påslagen. •

Undvik att stöta på alla allmänna funktioner när du använder produkterna och gör det inte koppla in och koppla ur skärmen medan den är påslagen.

- Ändra inte parameterinställningarna efter behag, annars kan normal körning

inte garanteras. • Om

displayen inte fungerar som den ska, skicka den till reparationscenter så snart som möjligt. •

Det kan finnas skillnader mellan de fysiska produkterna och denna handbok på grund av normal uppgradering. Se de fysiska produkterna.

Följ den europeiska säkerhetscertifieringen.

6. KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras med normala inhemska avfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska produkter.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Tillverkad i Kina

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
