CNE-K26F1KW - Motore elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Motore per bicicletta elettrica
Marca	Vevor
Modello	CNE-K26F1KW
Diametro esterno	660 mm
Diametro del mozzo	242 mm
Lunghezza del mozzo	173 mm
Distanza della forcella anteriore	100 mm
Larghezza del cerchione	25 mm
Velocità di rotazione del motore	480 ± 20 giri/min
Coppia di serraggio del mozzo	50 N·m
Larghezza dell'intaglio	10 mm
Lunghezza dei raggi e tipo di vite	159 mm ; 12 G
Dimensione pneumatico raccomandata	2,0 pollici (5,1 cm)
Angolo di salita massimo	12°
Batteria compatibile	48 V (17–20 Ah)
Tensione nominale del controller	48 V
Potenza nominale del controller	1 000 W
Corrente massima del controller	26 A
Capacità di peso	165 libbre (75 kg)
Dimensione telaio compatibile	26 pollici
Stile di frenata	D/V Generale
Funzioni principali	Assistenza alla pedalata (PAS), acceleratore, regolatore di velocità, modalità passeggio, display LCD con indicatore batteria e contachilometri
Contenuto della confezione	Ruota motrice, controller, display, acceleratore, leve del freno, sensore PAS, kit di installazione, manuale
Manutenzione e pulizia	Pulire con un panno asciutto, verificare regolarmente i fissaggi e lo stato generale
Sicurezza	Indossare un casco, verificare i freni prima di ogni viaggio, non smontare il prodotto, tenere fuori dalla portata dei bambini
Riparabilità	Ricambi disponibili tramite il servizio clienti, riparazione da parte di un professionista qualificato

Domande frequenti - CNE-K26F1KW Vevor

Quali strumenti sono necessari per installare il motore CNE-K26F1KW?

L'installazione richiede strumenti di base per bicicletta: chiavi Allen, chiavi piatte, cacciaviti e una chiave dinamometrica per serrare il dado del mozzo alla coppia di 50 N·m.

La batteria è inclusa nella confezione?

No, la batteria non è fornita. Devi acquistare una batteria compatibile da 48 V con capacità da 17 a 20 Ah separatamente.

Come cambiare il livello di assistenza alla pedalata (PAS)?

Durante la guida, premi i pulsanti + o - del display per aumentare o diminuire il livello PAS, il che modifica la potenza del motore.

Cosa fare se il display mostra un codice di errore (es. E001, E005)?

Il codice indica un guasto specifico: E001 = guasto del controller, E005 = guasto del freno. Consulta la tabella dei codici di errore nel manuale e contatta il supporto tecnico di Vevor se necessario.

Qual è la velocità massima di questo motore?

La velocità massima dipende dalla batteria e dalle impostazioni. Senza limite di velocità (parametro 08P = 100%), la velocità a vuoto può raggiungere circa 46 mph (74 km/h) con una batteria 48 V completamente carica.

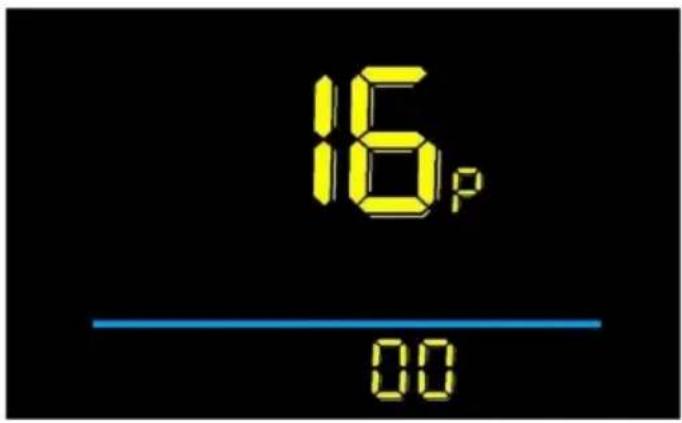

Come resettare il contachilometri totale (ODO)?

Nel menu delle impostazioni personalizzate, imposta l'opzione 16P su 01, poi salva. Per resettare il contachilometri parziale (TRIP), tieni premuti i pulsanti + e - contemporaneamente dopo l'accensione.

Posso usare questo motore con un triciclo?

È sconsigliato dal produttore. Se lo usi con un triciclo, fallo installare da un professionista e verifica la compatibilità del telaio, il limite di peso e l'angolo di salita.

Quale manutenzione regolare è raccomandata?

Prima di ogni viaggio, verifica i freni, i fissaggi (dadi, bulloni) e lo stato dei cavi. Pulisci il prodotto solo con un panno asciutto. Fai ispezionare il sistema da un tecnico periodicamente.

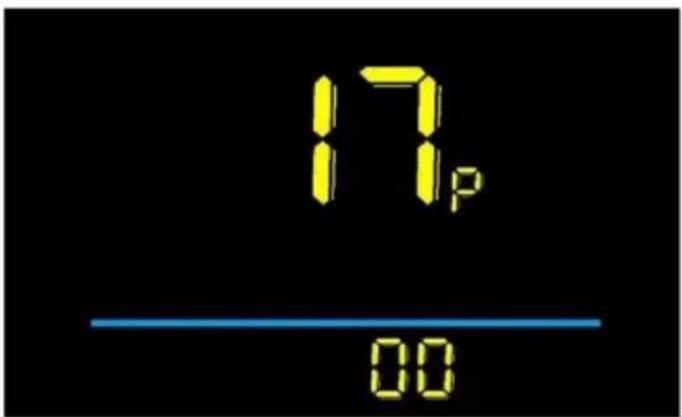

Come attivare il regolatore di velocità?

Nelle impostazioni, imposta l'opzione 17P su 01 per attivare la funzione. Durante la guida, mantieni il manubrio stabile e premi a lungo il pulsante del display per 3 secondi per entrare in modalità regolatore alla velocità attuale.

Il motore è compatibile con tutte le biciclette da 26 pollici?

È progettato per telai da 26 pollici con una forcella anteriore di 100 mm di distanza. Verifica che la tua forcella possa accogliere il mozzo lungo 173 mm e che i freni siano compatibili (stile D/V Generale).

MANUALE UTENTE CNE-K26F1KW Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Motore per bici elettrica

Modello: CNE-K26F1KW

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Motore per bici elettrica

MODELLO: CNE-K26F1KW

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Nota:

- Per motivi di sicurezza, è molto importante leggere questo Manuale d'uso PRIMA di guidare la bici. Una gestione impropria può ridurre le sue prestazioni di guida e, cosa più importante, rappresenta un pericolo per la tua sicurezza e salute! • L'utente si assume tutti i rischi di lesioni personali, danni o guasti della bicicletta o del sistema e tutte le altre perdite o danni a se stessi e ad altri e a qualsiasi proprietà derivanti da o come risultato di un uso improprio della bicicletta. • Questo manuale non è inteso come un manuale dettagliato per l'utente, il servizio, la riparazione o la manutenzione. Si prega di chiedere assistenza a un tecnico qualificato per assistenza, riparazioni o manutenzione.

Istruzioni di sicurezza

1. L'utente deve indossare il casco e altri dispositivi di sicurezza prima di guidare per motivi di sicurezza. Assicurati che il tuo casco soddisfi gli ultimi standard di certificazione e sia adatto al tipo di guida che fai.
2. L'installazione di questo prodotto deve essere effettuata da professionisti con abilitazione legale, licenza e qualifica corrispondente.
3. Se hai bisogno di modificare parti del prodotto, consulta il nostro servizio clienti in anticipo per verificarne la fattibilità.
4. Ti consigliamo vivamente di migliorare il sistema frenante della tua bici (ad esempio, freni a disco) per motivi di sicurezza.
5. Tirare sempre i freni e tenere il manubrio fermo e dritto prima di spegnere per assicurarti di mantenere il controllo della bici quando è attiva l'assistenza elettrica.
6. Tenere sempre il controller lontano dall'acqua e da altri liquidi. In caso di contatto con acqua o altri liquidi, assicurarsi di interrompere l'uso del prodotto e farlo ispezionare da professionisti con licenza legale e qualifica corrispondente.
7. Non tentare mai di smontare le parti di questo prodotto poiché ciò potrebbe causare scosse elettriche, malfunzionamento e lesioni gravi.
8. Il prodotto deve essere pulito solo con un panno asciutto. Non utilizzare mai un panno bagnato, olio o qualsiasi altro liquido.
9. Come tutti i componenti meccanici, questo prodotto è soggetto ad usura e ad alte sollecitazioni. Materiali e componenti diversi possono reagire all'usura o alla fatica da stress

in modi diversi. Se la durata di vita di un componente è stata superata, potrebbe improvvisamente fallire, causando eventualmente lesioni al pilota. Qualsiasi forma di crepa, graffi o cambiamento di colorazione nelle aree fortemente sollecitate indica che la durata del componente è raggiunta e deve essere sostituito.

1. Se hai una menomazione o una disabilità come problemi alla vista, all'udito, compromissione fisica, compromissione cognitiva/linguistica e/o disturbi epilettici, consultare il proprio medico prima di utilizzare le nostre biciclette.
2. Poiché è impossibile prevedere ogni situazione o condizione che può verificarsi durante la guida, il presente Manuale non fornisce alcuna dichiarazione circa l'uso sicuro del prodotto in tutte le condizioni. Ci sono rischi associati all'uso di qualsiasi bicicletta che non possono essere previsti o evitati e che possono essere causati e/o prevenuti attraverso le azioni del cavaliere, e che sono di sua esclusiva responsabilità.
3. Quando si utilizza la bicicletta, è fondamentale sapere come prendersene cura correttamente di ogni parte della tua bici e anche della tua bici nel suo complesso. Assicurati di familiarizzare con tutti gli aspetti delle funzioni e delle operazioni della tua bici prima di guidarla, SOPRATTUTTO su strade aperte al traffico.
4. NON utilizzare MAI la bicicletta quando si è sotto l'effetto di alcol o farmaci, compresi quelli prescritti o da banco.
5. Guidare sempre a una velocità adeguata alle condizioni. L'alta velocità comporta un rischio più elevato. È tua responsabilità familiarizzare e rispettare le leggi applicabili all'interno del paese, stato, contea, provincia e/o città in cui ti troverai a cavalcare.
6. Questo prodotto è progettato per essere utilizzato solo su strade o superfici asfaltate. Non è progettato per resistere a condizioni fuoristrada o terreni irregolari. Non ci assumiamo alcuna responsabilità per qualsiasi incidente, infortunio o danno alla proprietà occorsi a seguito dell'uso da parte del conducente o uso improprio delle biciclette EBC, compresi eventuali danni risultanti o derivanti da utilizzo fuoristrada.
7. I motociclisti che saltano, fanno acrobazie, impennano e fanno acrobazie in bici non dovrebbero mai salire su questo prodotto e può causare danni a se stessi e ad altri e sottoporre a sollecitazioni eccessive, involontarie o non necessarie le parti della bici, il telaio, i freni, il manubrio, l'attacco manubrio o le forcelle può causare guasti ai componenti e/o al prodotto, causando gravi lesioni o morte. NON USARE QUESTO PRODOTTO PER SALTARE i cordoli, cavalcare sentieri montani o fuoristrada, o qualsiasi uso diverso dal pendolarismo e dalla crociera in modo rilassato e sicuro.
8. Non superare mai la capacità di peso di questo prodotto.
9. Fare attenzione a tenere le parti del corpo e altri oggetti lontani dalle lame taglienti, dai denti delle corone, dalla catena in movimento, dai pedali rotanti e dalla manovella, e dalle ruote che girano della tua bicicletta.
10. Controlla le condizioni della tua bici prima di ogni giro. Assicurati che non ci siano dadi, bulloni o fissaggi allentati e presta particolare attenzione all'asse, ai dadi e all'attacco manubrio. Controlla il corretto funzionamento dei freni.
11. Alcuni accessori possono presentare un rischio di soffocamento e altri pericoli per bambini. Tenere gli accessori e gli utensili fuori dalla portata dei bambini piccoli.
12. È importante per la tua sicurezza, le tue prestazioni e il tuo divertimento capire come funzionano le cose sulla tua bici e fai controllare il tuo lavoro dal tuo rivenditore prima di andare in bicicletta. Se hai anche il minimo dubbio di aver capito qualcosa in questa sezione del Manuale, parlane con il tuo rivenditore o con un meccanico qualificato, oppure non andare in bicicletta!
13. Assicurarsi che non vi siano cinghie penzolanti che potrebbero impigliarsi nelle ruote.
14. Nessuna borsa, scatola o altro oggetto deve essere posizionato in una posizione in cui potrebbe incastrarsi nei raggi. Controlla due volte il tuo carico per sicurezza e stabilità. Controlla per assicurarsi che la ruota sia fissata saldamente e che nessun componente o telaio sia incrinato o rotto (in generale, se in qualsiasi momento si nota una crepa o piegatura della bici, dell'attacco manubrio, della forcella o del manubrio, smettere immediatamente di pedalare; porta la tua bici al tuo negozio di biciclette locale e falla ispezionare).
15. Se ci sono segni di danni sui fili del circuito del prodotto, non tentare mai di ripararlo da solo. Contatta il nostro servizio clienti per maggiori informazioni.
16. Se è necessario modificare il prodotto, si prega di contattare professionisti qualificati per farlo. Si prega di notare che questo prodotto può essere utilizzato solo con bicicletta. Non è consigliabile utilizzarlo con triciclo, trattore e altri veicoli. Se c'è effettivamente la necessità di utilizzare questo prodotto con il triciclo, si prega di contattare professionisti qualificati per farlo e assicurarsi che il telaio del triciclo sia compatibile con il prodotto. Assicurarsi inoltre che il limite di peso e l'angolo di salita massimo siano considerati.

Specifiche

Modello	Modello CNE-K26F1KW
Lunghezza del mozzo	173 millimetri
Distanza forcella anteriore	100 millimetri
Diametro esterno	660 millimetri
Larghezza del cerchio	25 millimetri
Diametro del mozzo	242 millimetri
Coppia del mozzo	50N.M
Velocità di rotazione del motore	480±20 giri/min
Larghezza della tacca	10 millimetri
Lunghezza dei raggi e tipo di vite	159mm;12G
Dimensioni consigliate del pneumatico	2,0" (5,1 cm)
Angolo di salita massimo	12°
Batteria compatibile	48V (17-20AH) Lunghezza del viaggio di quasi 40 km*
Stile di frenata	D/V Generale
Tensione nominale e potenza del Controllore	48V;1000W
Dimensioni del telaio compatibili	26"
Corrente massima del controller	26A
Capacità di peso	165 libbre (75 kg)

*L'autonomia dipende dal peso dell'utente, dalle condizioni della strada, dalle condizioni degli pneumatici, dalle condizioni della batteria, dalla velocità e dal tipo di guida.

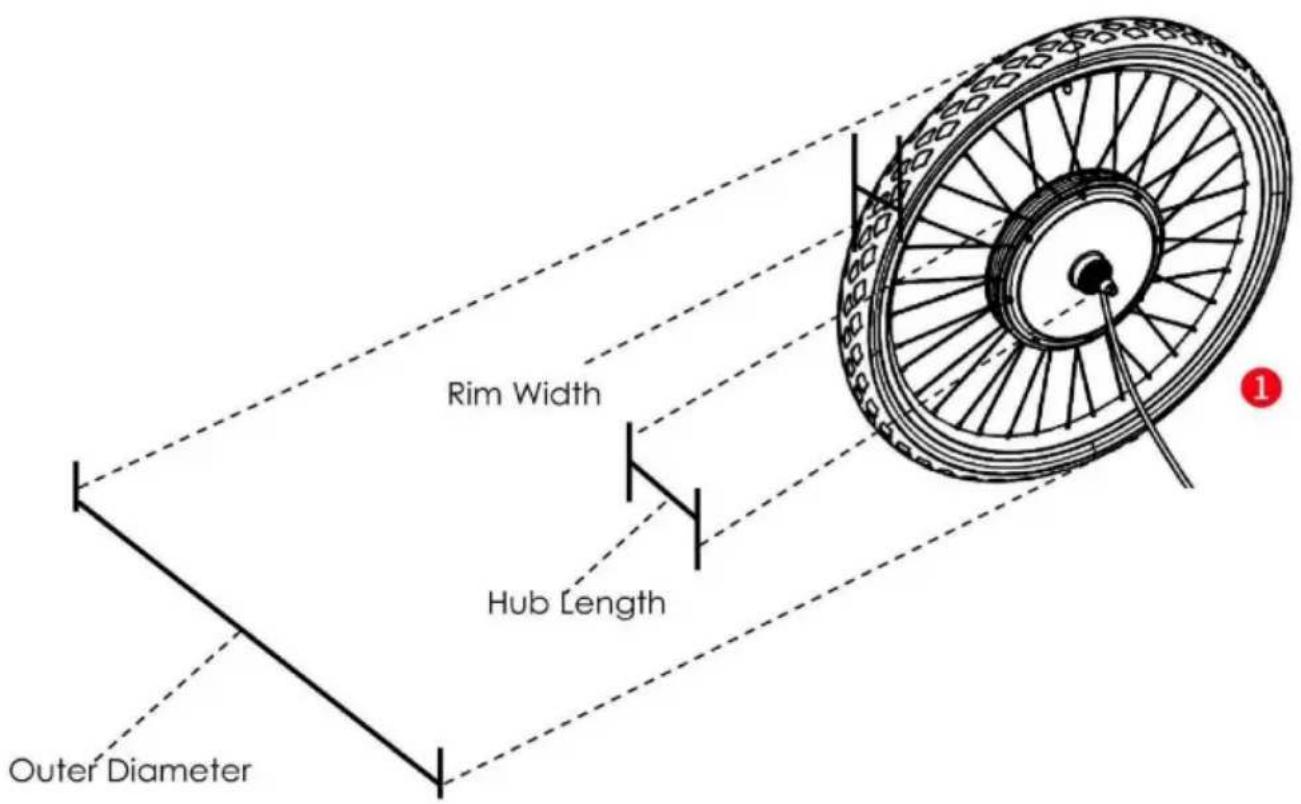

Diagramma delle specifiche

Larghezza della tacca Distanza forcella anteriore

Nota: il diagramma è solo di riferimento. I dati delle specifiche includono gli pneumatici.

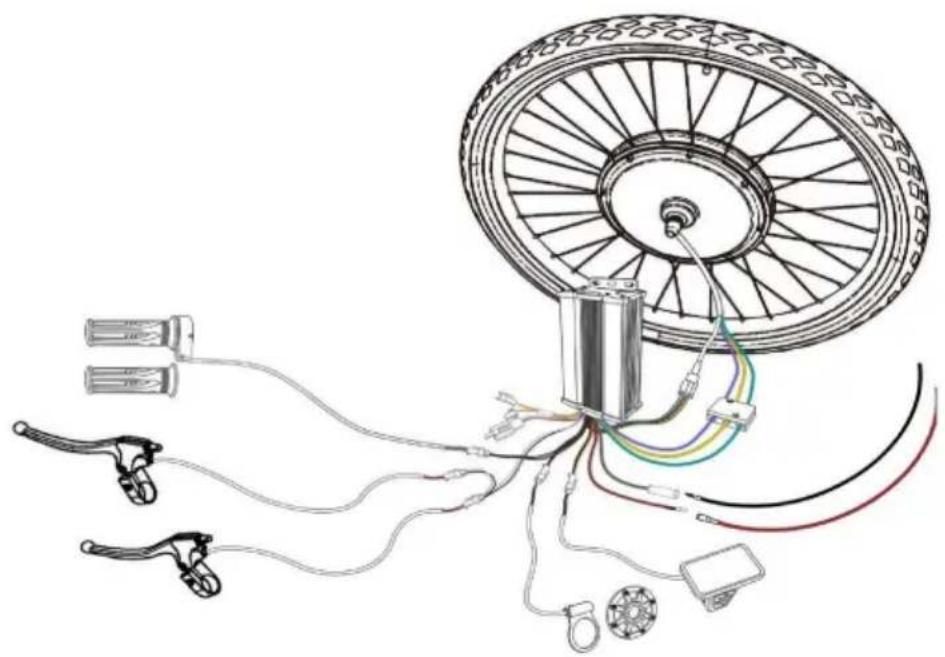

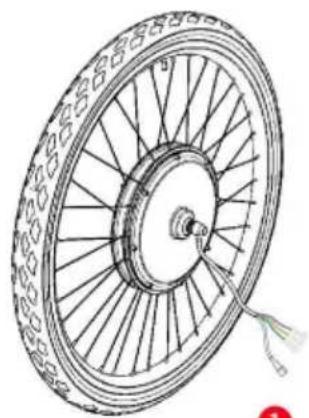

Contenuto della confezione

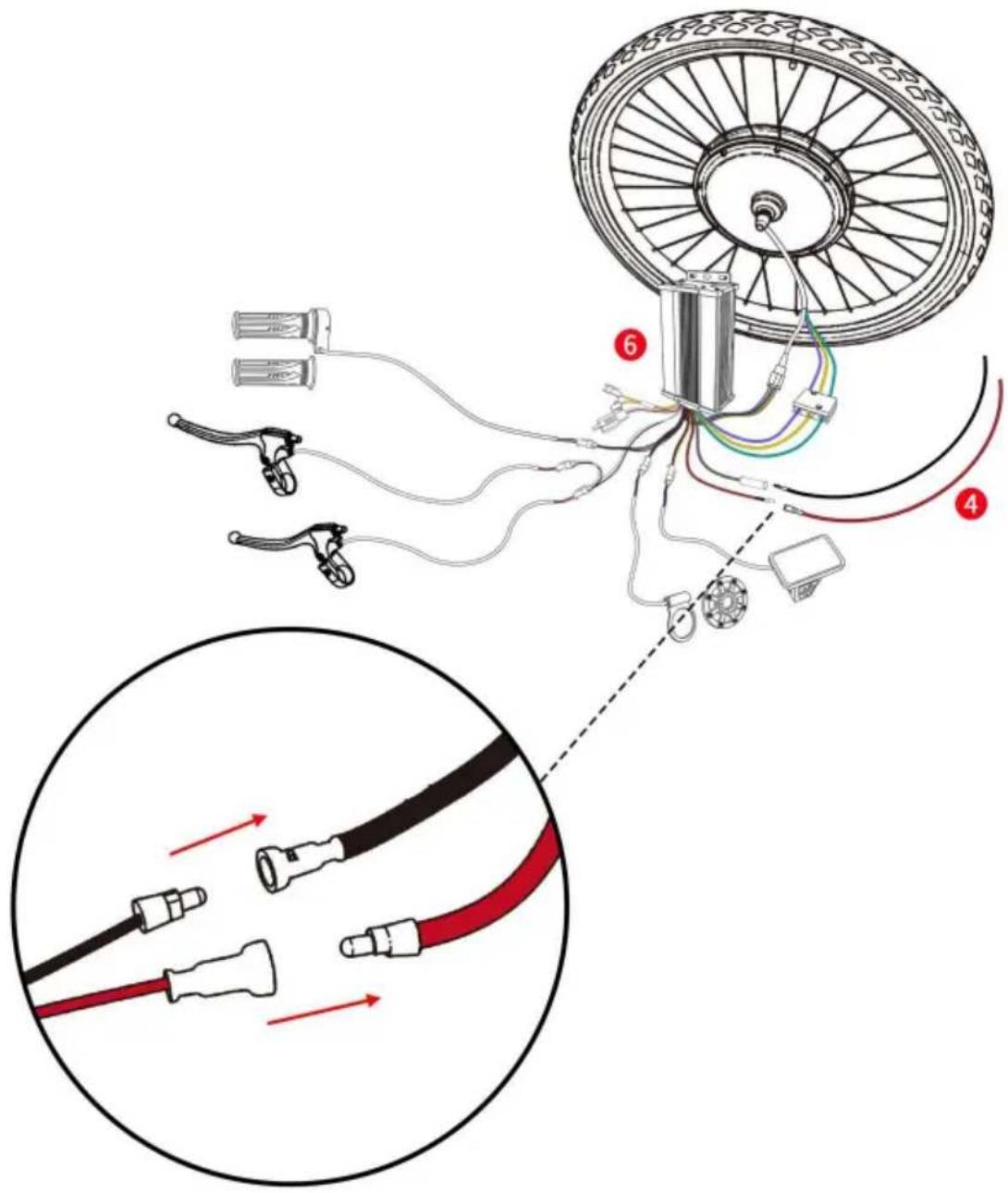

Istruzioni di montaggio

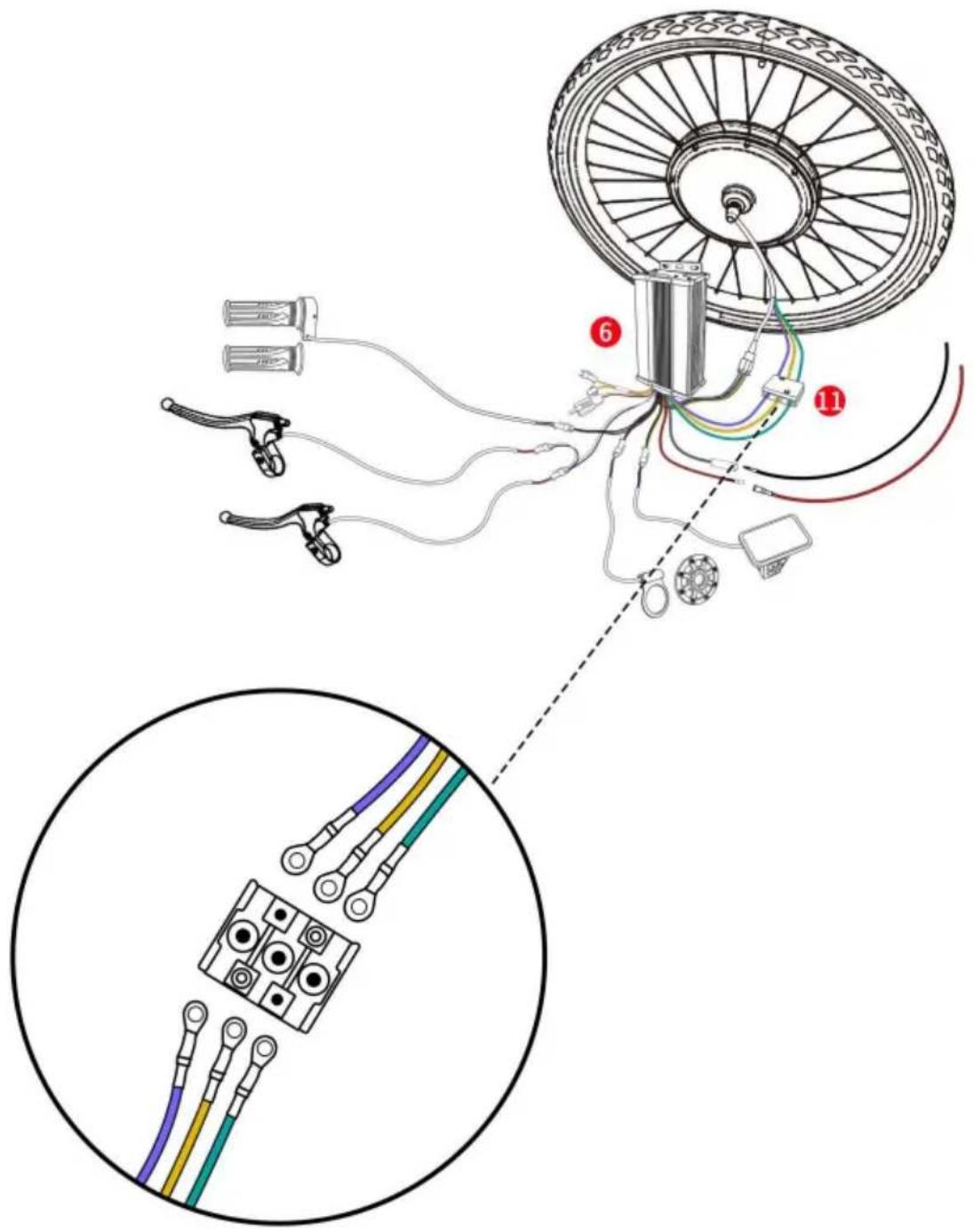

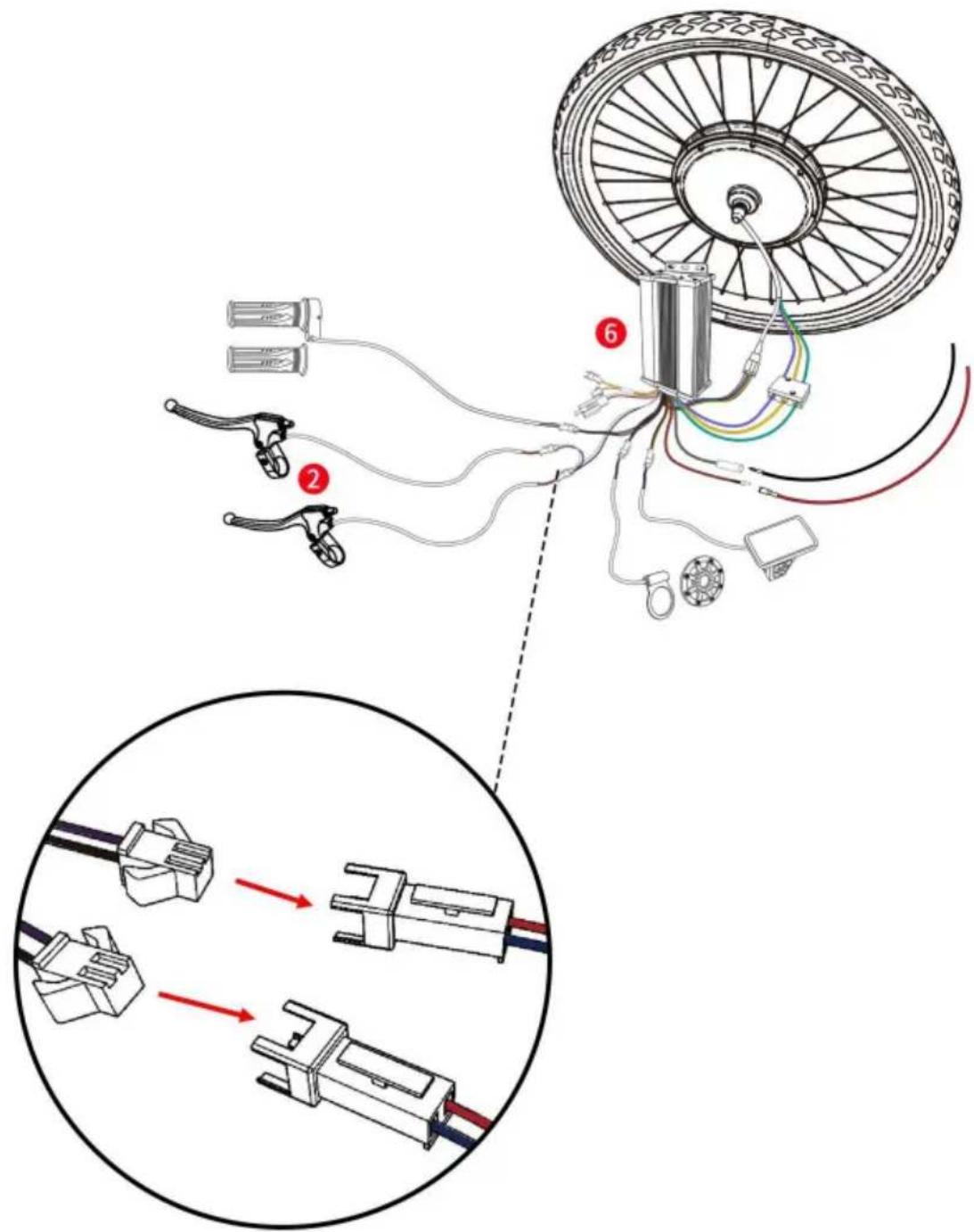

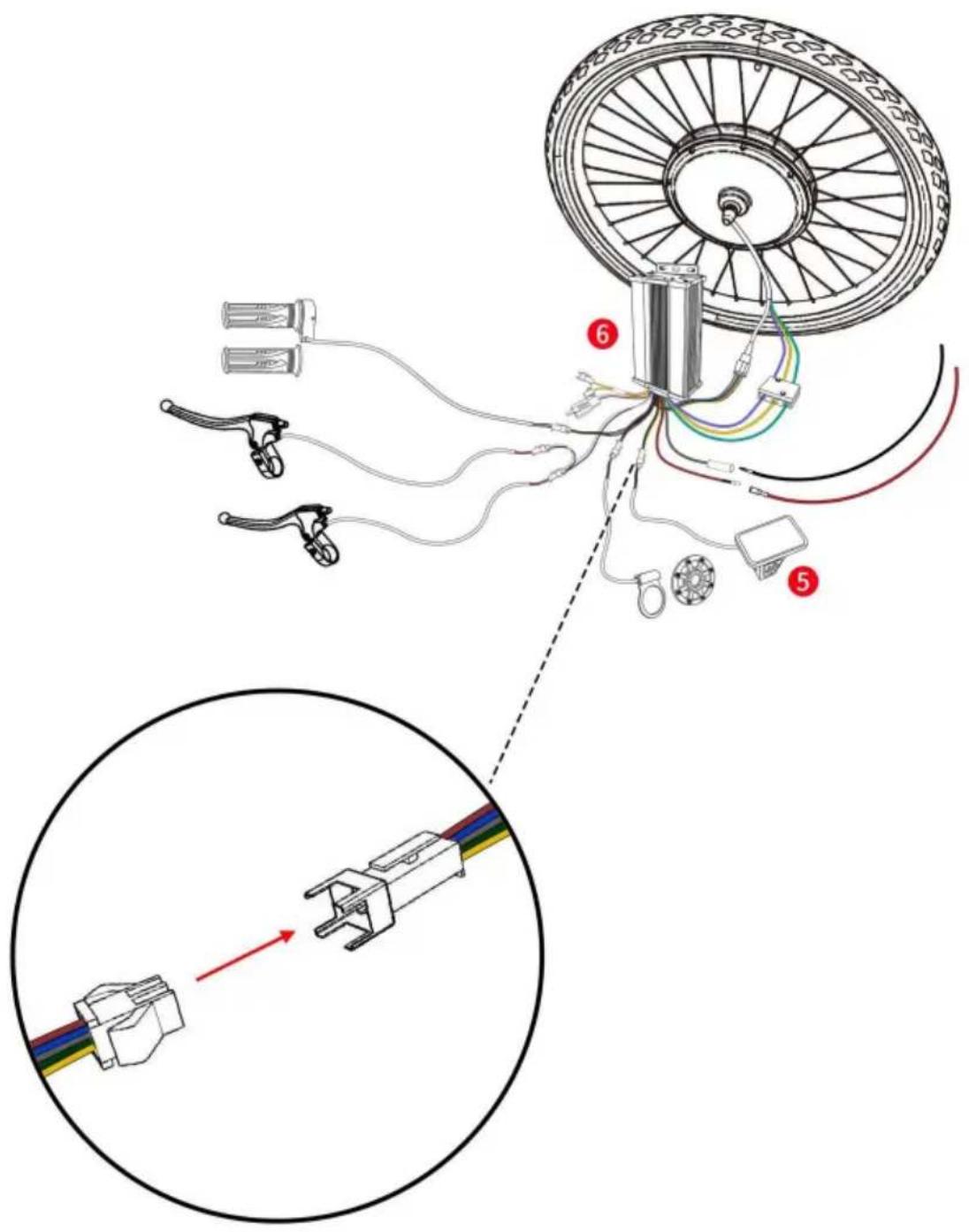

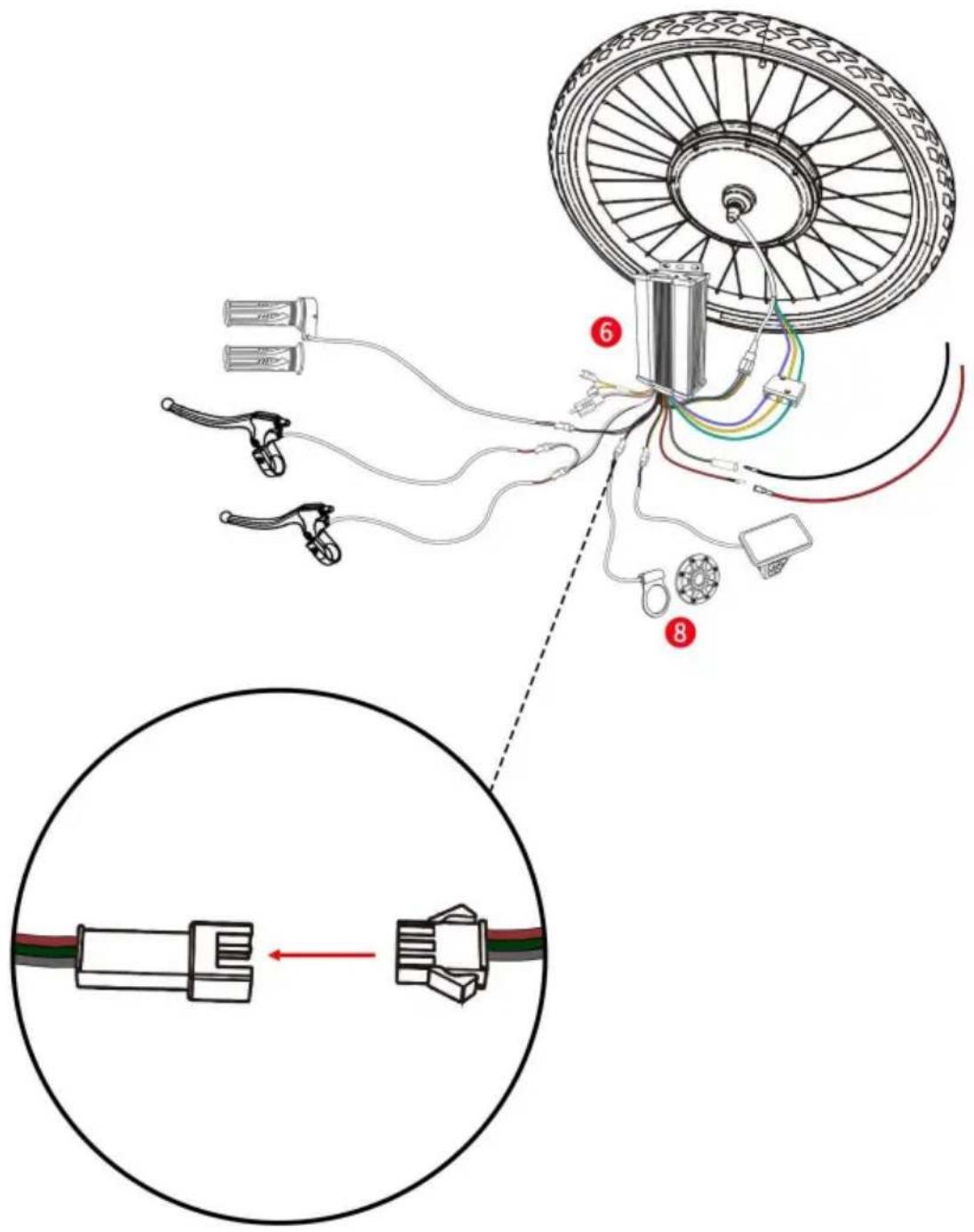

Collegare i fili della ruota motrice anteriore e della scatola di controllo.

(Nota: quando si collegano i fili, le frecce su entrambi i lati devono essere allineate tra loro.)

Collegare i connettori corrispondenti del controller e i connettori del display.

Collegare il cavo di alimentazione al controller come mostrato.

Nota:

1. La batteria per il controller non è inclusa in questo prodotto. Il cliente deve acquistarla separatamente.
2. Prima di collegare la batteria al filo, è necessario spegnerla.

Collegare i fili del controller e dell'acceleratore.

Collegare i fili del controller e le due leve del freno.

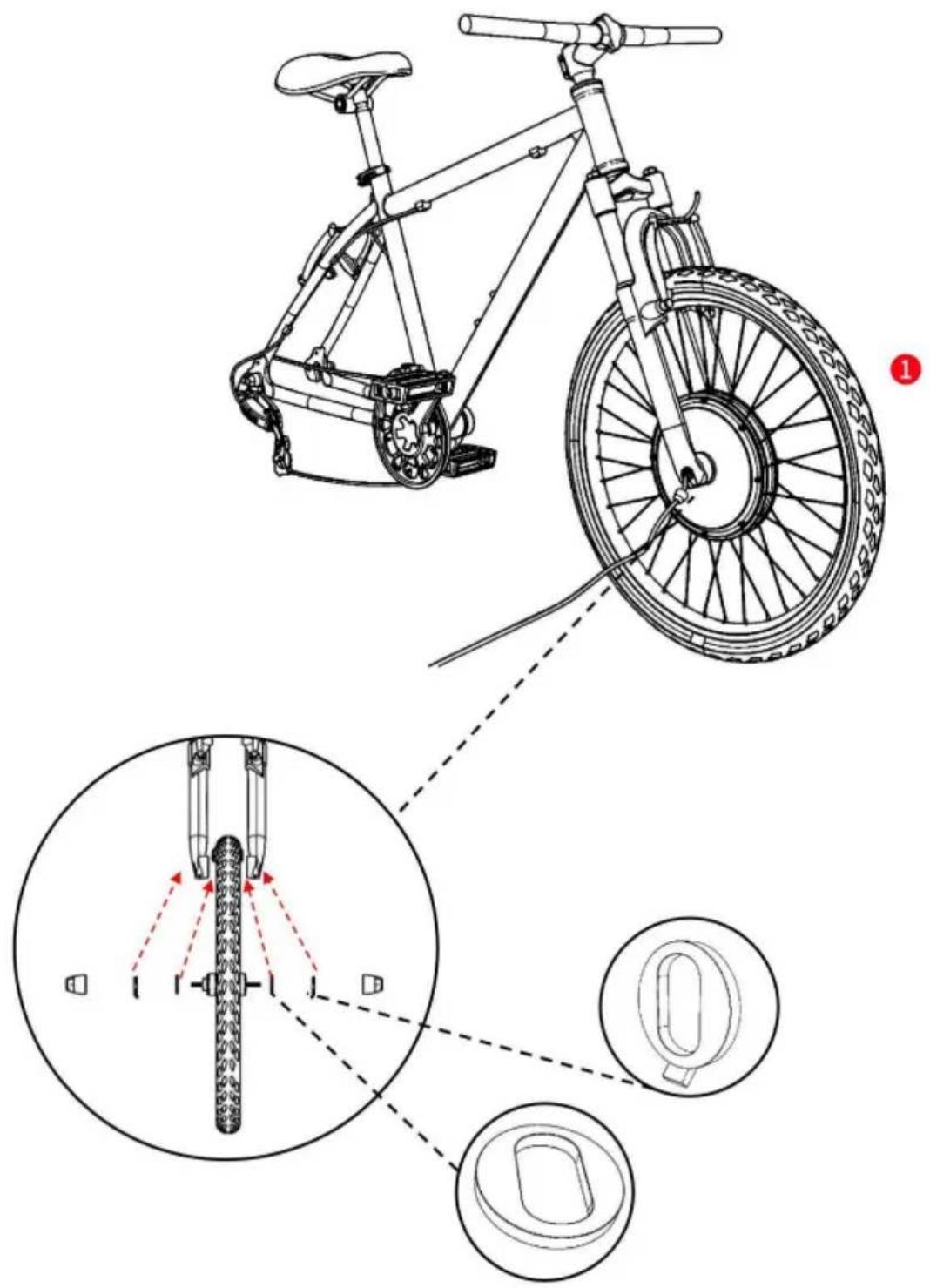

Installazione della ruota motrice sulla bicicletta.

1. Assicurarsi che le rondelle siano installate rispettivamente su ciascun lato della ruota (le rondelle sono preinstallate sulla ruota).
2. Installare la ruota sul lato anteriore della bicicletta come mostrato in figura.
3. Utilizzare le rondelle e i dadi per fissare la ruota del motore.

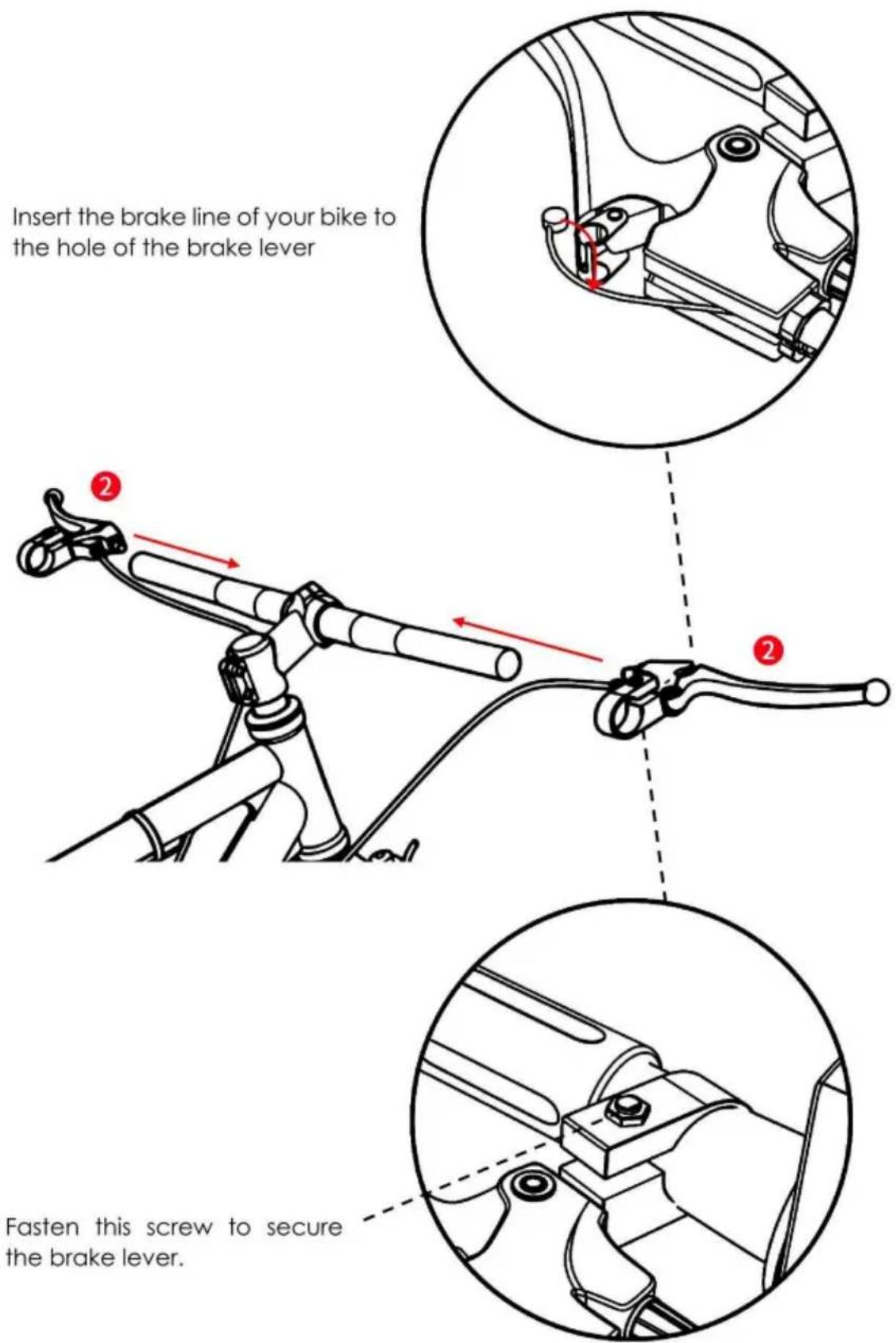

Installazione delle leve dei freni.

Installare le leve dei freni sui manubri della bicicletta su entrambi i lati.

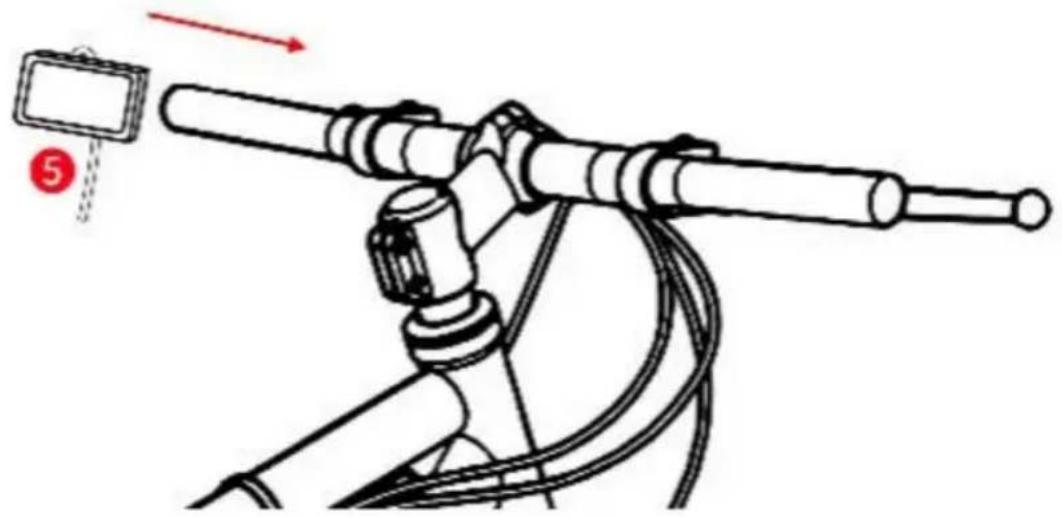

Installazione del pannello operativo.

Installare il pannello di controllo sul manubrio della bicicletta come mostrato in figura.

Installare il manubrio e l'acceleratore come mostrato.

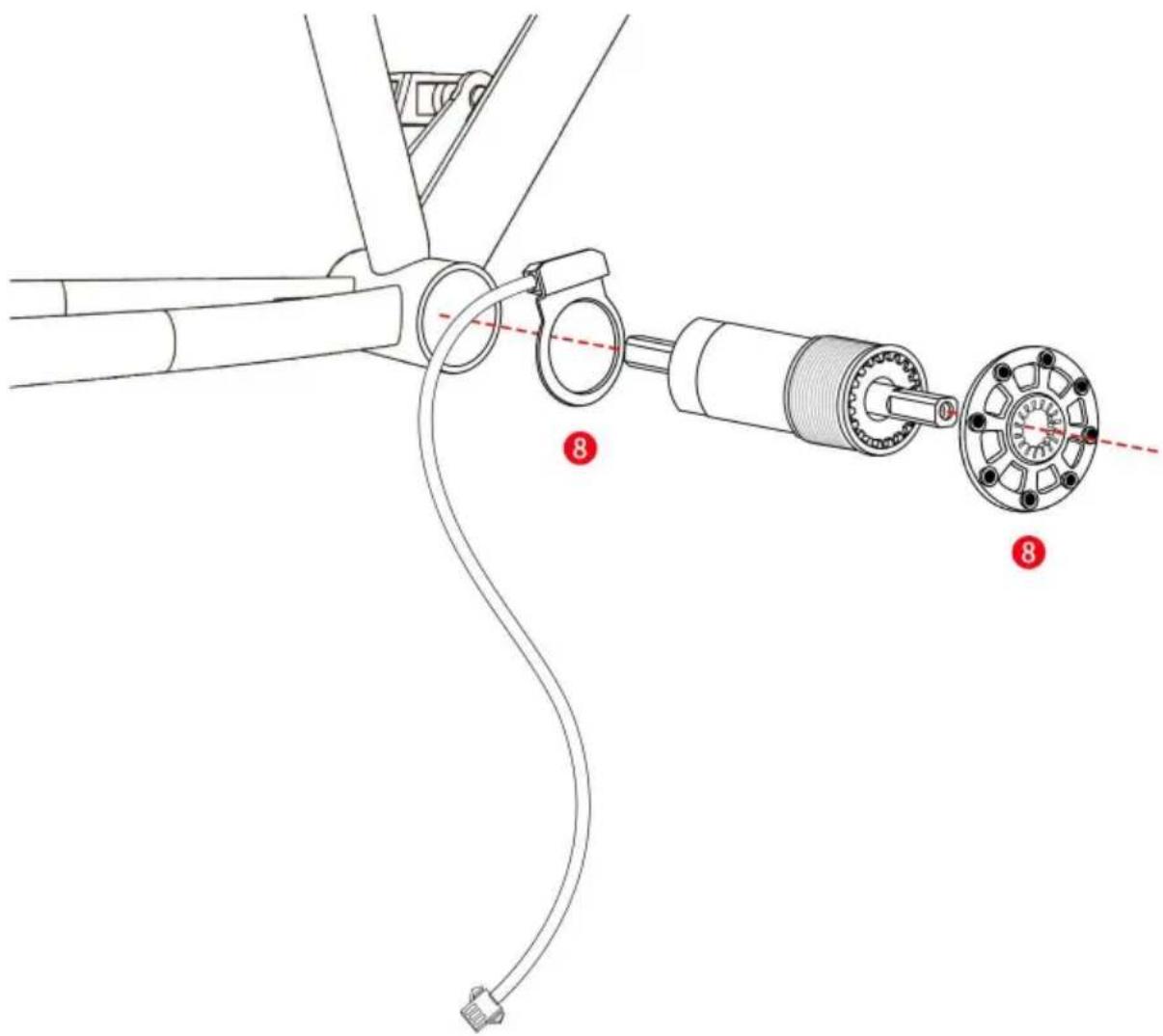

Installazione di PAS.

Disinstalla il pedale dalla tua bici. Dopodiché, installa i componenti PAS come mostrato.

Assicurarsi che le parti siano ben fissate.

Nota: PAS è adatto per l'interfaccia del movimento centrale conico quadrato, per le calotte di tensione delle biciclette con standard JIS. Se questo prodotto viene utilizzato da utenti di biciclette non conformi allo standard JIS, è necessario che gli utenti abbiano la capacità di apportare alcune modifiche.

È necessario fissare il sensore di servoassistenza tra il telaio e la calotta del centro del cielo e il disco di servoassistenza è fissato sull'asse rotante o sul disco del cambio, altrimenti l'installazione non riuscirà e il prodotto non funzionerà correttamente.

Legare i fili

Visualizza le istruzioni per l'uso

1. Panoramica delle funzioni e aree funzionali

1.1 Panoramica delle funzioni

Il display offre una varietà di funzioni per soddisfare le esigenze di guida, tra cui: • Indicatore del livello

della batteria • Indicatore del livello

di assistenza alla pedalata (PAS) • Velocità (velocità

attuale, velocità massima, velocità media) • Visualizzazione del chilometraggio

(chilometraggio singolo e totale)

• Modalità di potenziamento della camminata
• Indicatore del codice di errore
• Indicatore del cruise control

- Impostazioni dei parametri personalizzate (ad esempio diametro della ruota, limite di velocità, impostazione della potenza della batteria e impostazione dei parametri PSA, impostazione della password, impostazione del limite di corrente del controller, ecc.).

- Funzione di ripristino dei parametri predefiniti di fabbrica

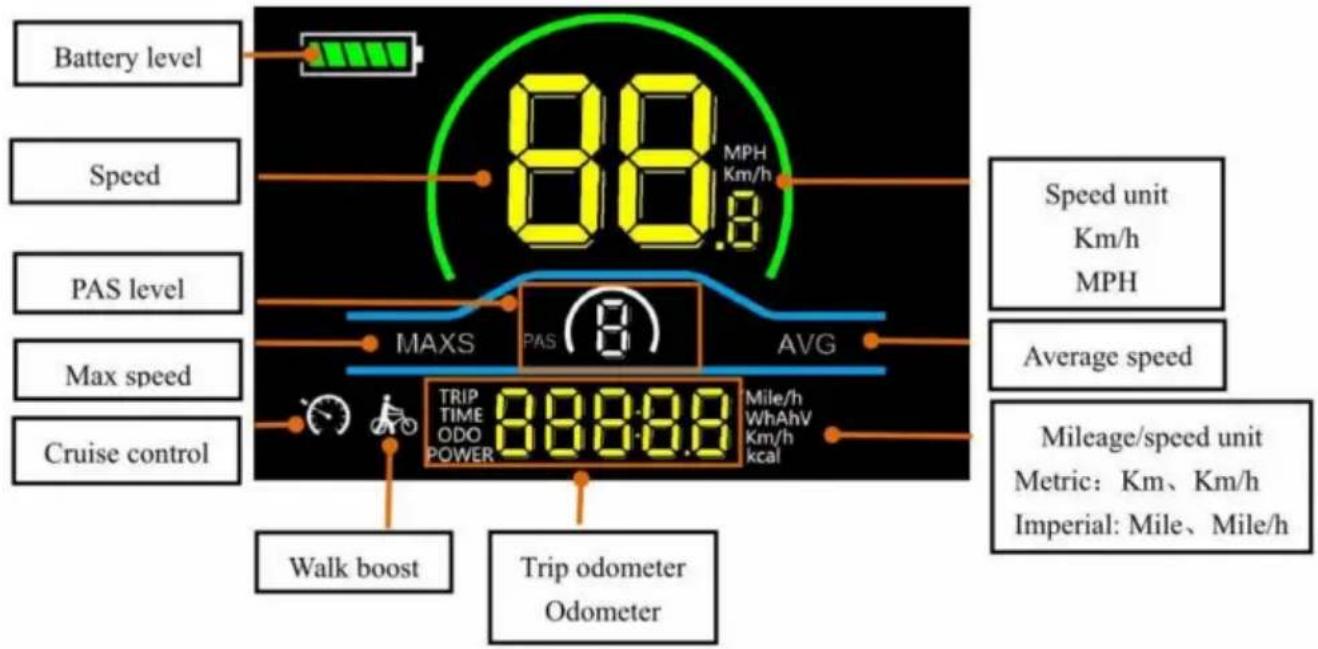

1.2 Aree funzionali

Figura 1-1 Interfaccia di distribuzione dell'area funzionale

1.3 Definizioni dei pulsanti

Il display è dotato di tre pulsanti sull'unità operativa corretta:

accensione/spegnimento, più + e meno -.

2. Funzionamento di routine

2.1 Accensione/spegnimento

per accendere/spegnere il display. Quando il display è spento, non verrà utilizzata la batteria e la corrente di dispersione è inferiore a 1 µA.

Il display si spegnerà automaticamente se non viene utilizzato per più di 10 minuti.

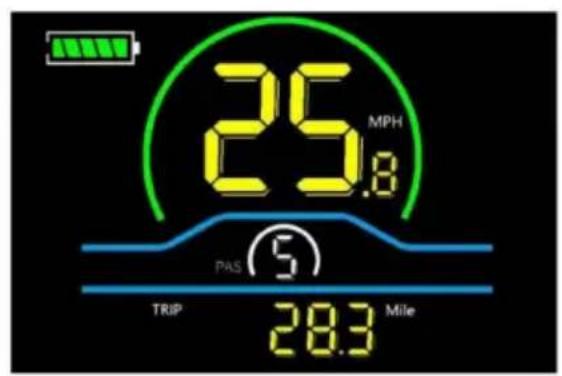

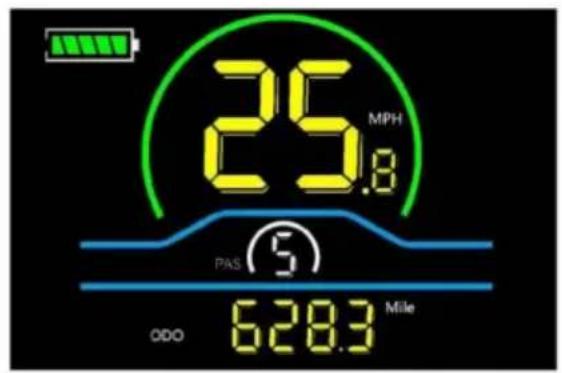

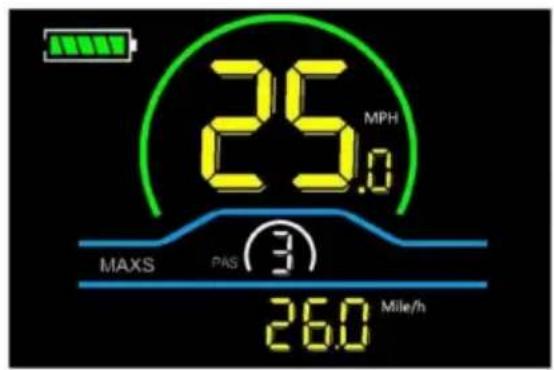

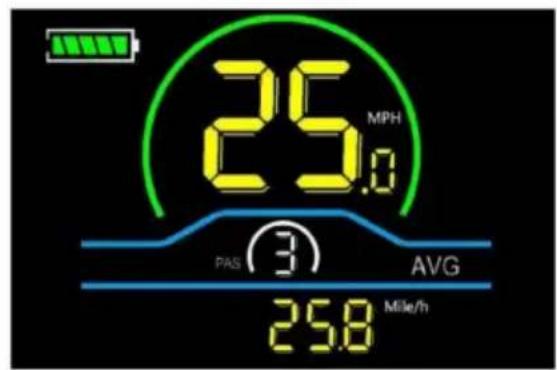

2.2 Commutazione dell'interfaccia di visualizzazione

Quando il display è acceso, mostrerà la velocità attuale (MPH) e il viaggio

Contachilometri (miglio) di default. Pressione

per passare dal contachilometri parziale al contachilometri parziale

breve (miglio), Contachilometri (miglio), Velocità massima (MPH) e Velocità media (MPH).

Contachilometri parziale

Contachilometri

Velocità media

Velocità massima Figura 2-1 Commutazione dell'interfaccia di visualizzazione

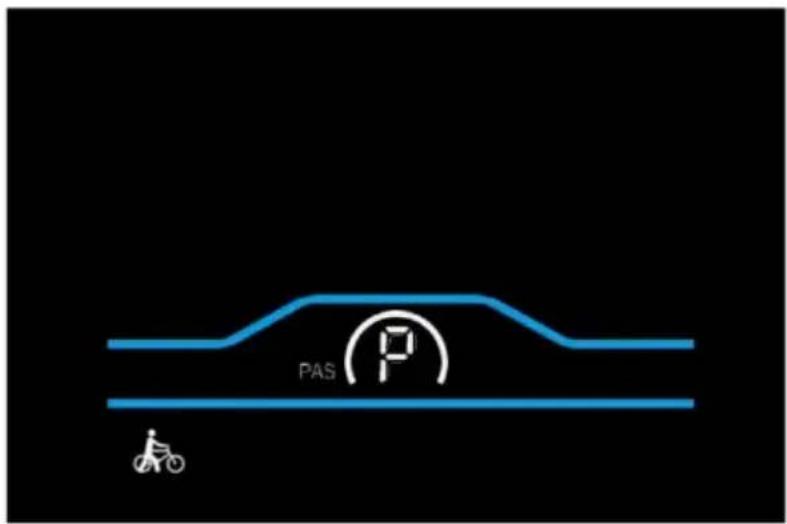

2.3 Modalità di camminata

Premere a lungo e tenere premuto, la bicicletta elettrica entra in modalità walk boost. Quando il pulsante è premuto, la bicicletta elettrica camminerà a una velocità fissa di 6 km all'ora e il display mostra. Rilasciare il pulsante per interrompere immediatamente l'erogazione di potenza e ripristinare lo stato precedente al walk boost.

Figura 2-2 Aiuto nell'implementazione dello schermo di visualizzazione

La modalità walk boost può essere utilizzata solo quando si spinge la bicicletta elettrica, si prega di non utilizzarla durante la guida.

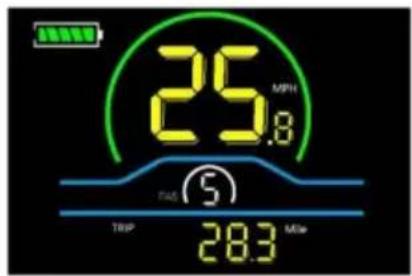

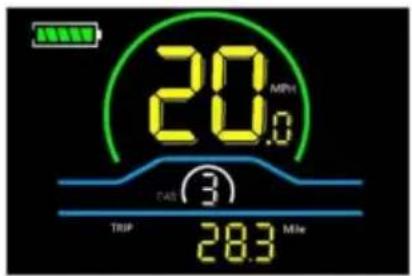

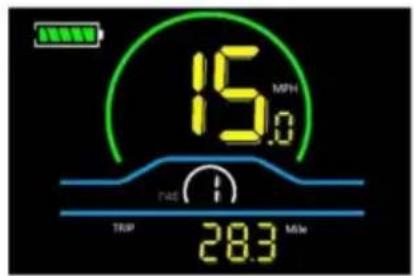

2.4 Selezione del livello PAS

Premere / + - per cambiare il livello PAS della bicicletta elettrica, cambiando così la potenza di uscita del motore.

Figura 2-3 Interfaccia di visualizzazione del livello PAS

2.5 Visualizzazione del livello della batteria

Il livello della batteria è mostrato come 5 barre. Quando la batteria è completamente carica, tutte e 5 le barre si accendono. Quando la batteria è completamente scarica, la barra inizia a lampeggiare, avvisando l'utente di caricare la batteria il prima possibile.

Piena potenza

Quattro barre di potenza, tre barre di potenza, due barre di potenza, una barra di potenza, potenza vuota lampeggiante

Figura 2-4 Interfaccia di visualizzazione del livello della batteria

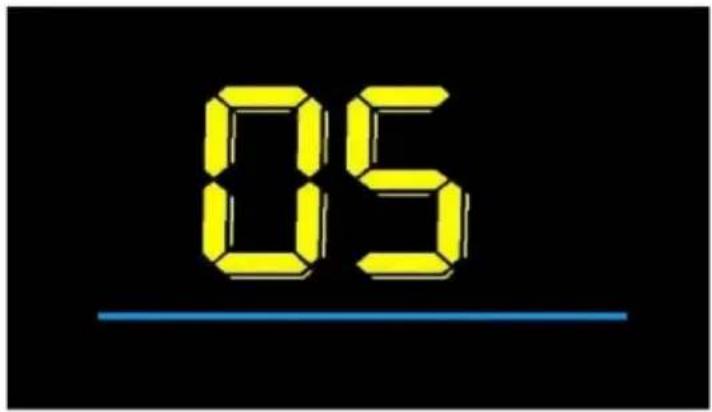

2.6 Visualizzazione del codice di errore

Se si verifica un guasto nel sistema elettrico della bicicletta elettrica, il display

mostra automaticamente un codice di errore; vedere l'Allegato 1 per una definizione dettagliata del codice di errore.

Figura 2-5 Interfaccia di visualizzazione del codice di errore

Quando il codice di errore appare sul display, si prega di risolvere il problema in tempo; la bicicletta elettrica non sarà in grado di guidare normalmente dopo che il problema si è verificato.

3. Impostazioni dei parametri personalizzate

Ogni impostazione deve essere effettuata a bicicletta ferma.

La procedura di impostazione dei parametri personalizzati è la seguente: quando il display è acceso e la velocità indica 0.

Le seguenti opzioni sono disponibili nell'interfaccia di impostazione dei parametri personalizzati:

(1) Premere e tenere premuti + e - contemporaneamente per più di 2 secondi per accedere all'interfaccia di impostazione dei parametri personalizzati.

(2) Premere + o - per alternare tra le interfacce di impostazione dei parametri personalizzati, e premere ⚪ per entrare nello stato di modifica dei parametri.

(3) Premere + o - per selezionare il parametro; premere a lungo + per l'operazione di addizione, premere a lungo - per l'operazione di sottrazione.

(4) Premere per salvare le impostazioni dei parametri e tornare all'interfaccia di impostazione dei parametri personalizzati.

(5) Premere a lungo per salvare le impostazioni dei parametri e uscire dalla modalità di impostazione dei parametri personalizzati.

Nota: non modificare le impostazioni dei parametri! Se il prodotto non funziona

a causa della modifica delle impostazioni dei parametri, fare riferimento alle impostazioni predefinite di fabbrica per l'impostazione.

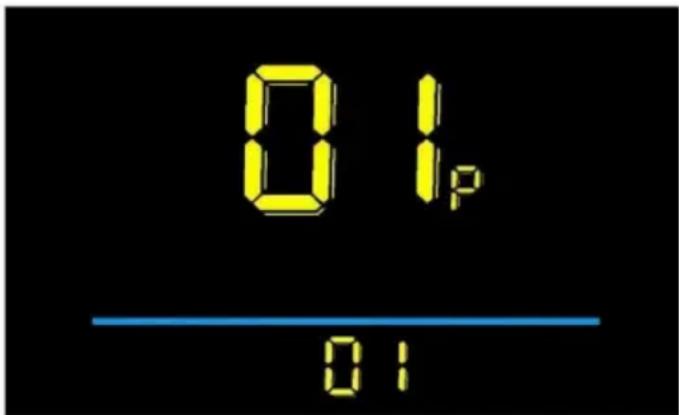

3.1 Impostazione della luminosità della retroilluminazione

01P si riferisce all'opzione di impostazione della luminosità della retroilluminazione. L'intervallo regolabile è: 1-3, 01 per la luminosità minima, 02 per la luminosità standard, 03 per la massima

luminosità. L'impostazione predefinita di fabbrica è 03.

Premere

per entrare nello stato di modifica dei parametri. Premere /

per selezionare il

parametro e premere per salvare l'impostazione dei parametri e tornare all'interfaccia di impostazione dei parametri personalizzati.

Figura 3-1 Interfaccia di impostazione della luminosità della retroilluminazione

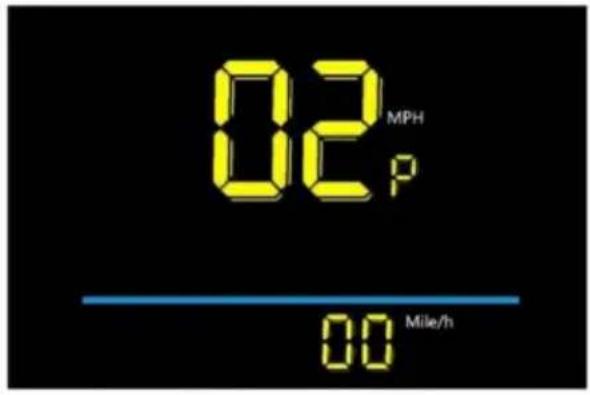

3.2 Impostazione metrica e imperiale

02P è l'opzione di impostazione metrica e imperiale, 00 per il sistema metrico e 01 per quello imperiale.

Premere

per entrare nello stato di modifica dei parametri. Premere il tasto

selezionare

il parametro e premere per salvare l'impostazione del parametro e tornare all'interfaccia di impostazione dei parametri personalizzata.

Interfaccia di visualizzazione imperiale Interfaccia di visualizzazione

Figura 3-2 Interfaccia di impostazione delle unità metriche e imperiali

3.3 Impostazione della tensione nominale

03P è l'opzione di impostazione della tensione nominale. L'intervallo di tensione nominale disponibile è: 24 V/36 V/48 V. L'impostazione predefinita di fabbrica è 48 V.

Premere per entrare nello stato di modifica dei parametri. Premere il tasto

+ - per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare all'interfaccia di impostazione dei parametri personalizzati.

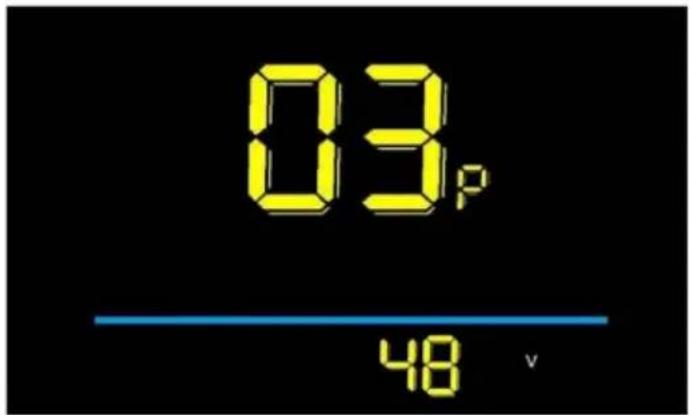

Figura 3-3 Interfaccia di impostazione della tensione nominale

3.4 Impostazione del tempo di sospensione automatica

04P è l'impostazione del tempo di spegnimento automatico. Per risparmiare la batteria e raggiungere livelli più elevati di risparmio energetico, questo display verrà spento dopo un certo periodo di inutilizzo.

L'intervallo regolabile è: 1~60 min, 00 significa nessuno spegnimento automatico. L'impostazione predefinita di fabbrica è 10 minuti.

Premere per entrare nello stato di modifica dei parametri. Premere il tasto

+ / - per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

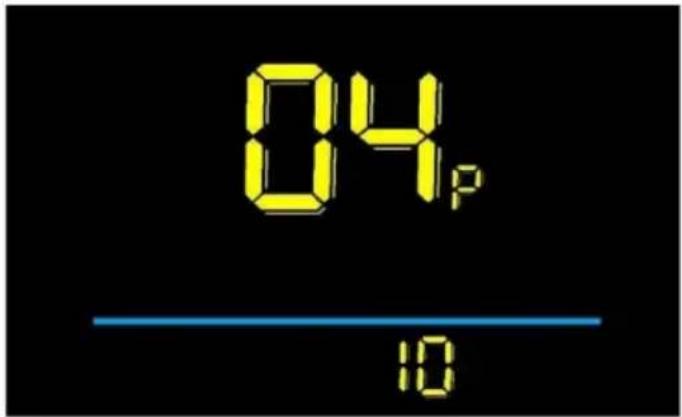

Figura 3-4 Interfaccia di impostazione del tempo di spegnimento automatico

3.5 Impostazione del livello PAS

05P è l'opzione di impostazione del livello di assistenza alla pedalata (PAS). Il livello di assistenza alla pedalata disponibile. Le impostazioni sono: 01~3, 11~3, 01~5, 11~5. L'impostazione predefinita di fabbrica è 01~5.

Premere per entrare nello stato di modifica dei parametri. Premere il tasto

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

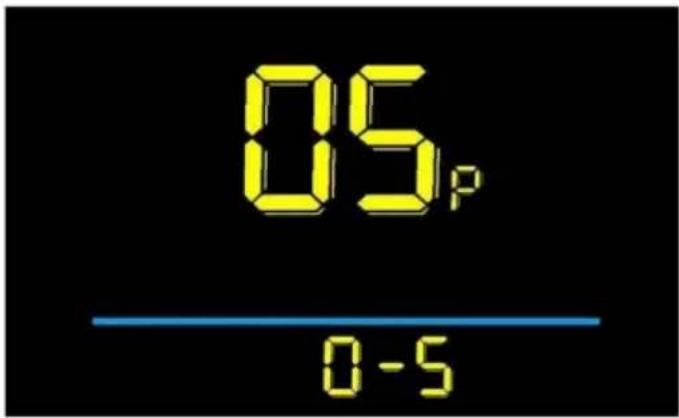

Figura 3-5 Interfaccia di impostazione del livello PAS

3.6 Impostazione del diametro della ruota

06P è l'opzione di impostazione del diametro della ruota. Unità: pollici, precisione: 0,1, regolabile il diametro della ruota è: 0~50 pollici. L'impostazione predefinita di fabbrica è 26 pollici.

Premere per entrare nello stato di modifica dei parametri. Premere / + - per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

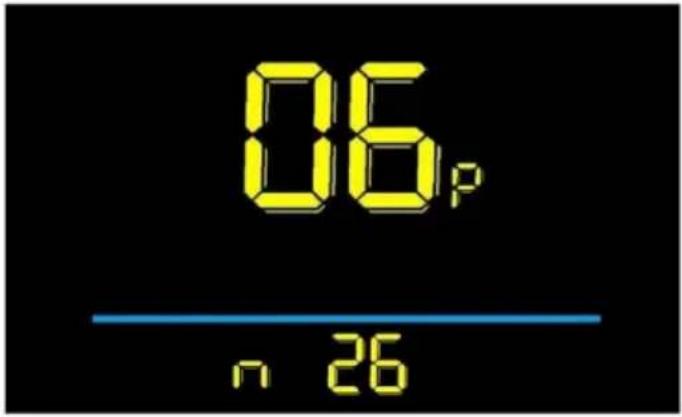

Figura 3-6 Interfaccia di impostazione del diametro della ruota

3.7 Impostazione del numero di magneti del sensore di velocità

07P è l'opzione di impostazione del numero di magneti del sensore di velocità. La velocità regolabile

L'intervallo del numero di magneti del sensore è: 01~255 pezzi. L'impostazione predefinita di fabbrica è 46 pezzi.

La modifica delle impostazioni causerà una visualizzazione errata della velocità.

Premere

per entrare nello stato di modifica dei parametri. Premere /

per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

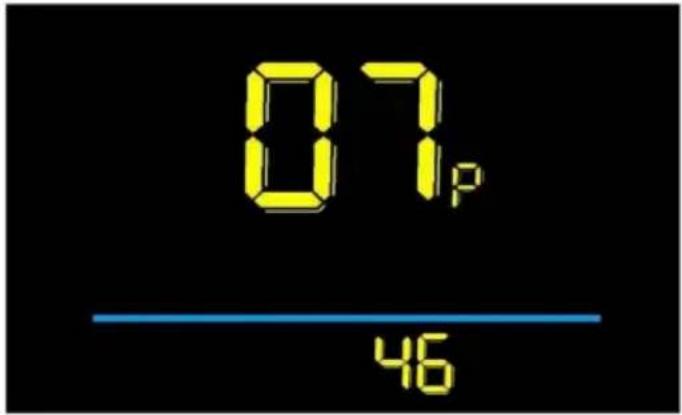

Figura 3-7 Interfaccia di impostazione del numero di magneti del sensore di velocità

3.8 Impostazione del limite di velocità

08P è l'opzione di impostazione del limite di velocità. Modifica questo valore per impostare la velocità massima di guida del veicolo elettrico; L'intervallo del limite di velocità regolabile è: 0~100%, 100

significa nessun limite di velocità. L'impostazione predefinita di fabbrica è 100%. Se è necessario impostare il

limite di velocità, impostarlo proporzionalmente quando la batteria è completamente carica e a

vuoto, perché il tipo di batteria è diverso, come la batteria al litio ternaria, al litio

batteria al fosfato di ferro, batteria al piombo, la tensione della carica completa è diversa e la velocità massima finale sarà diversa. Ad esempio, la tensione di una carica completa

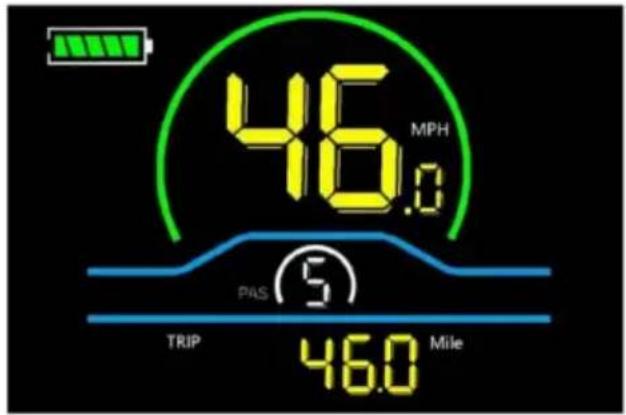

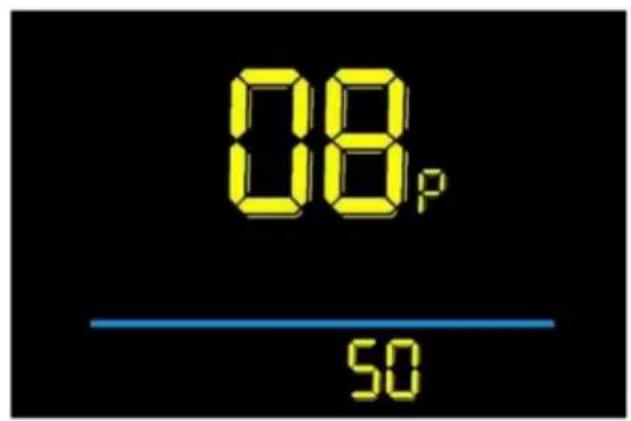

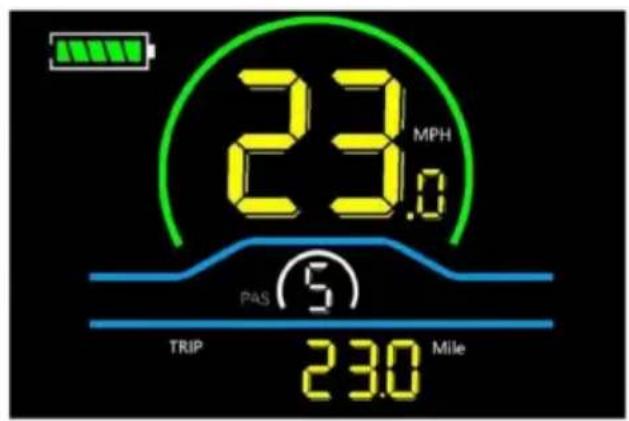

La batteria al litio ternaria da 48 V carica è 54,6 V e la velocità massima a vuoto di questo prodotto è 46 mph. Se il limite di velocità è impostato al 50%, la velocità massima a vuoto è 23 mph. Nota che c'è un errore nell'impostazione del limite di velocità di questo prodotto: se le normative stabiliscono chiaramente che non è possibile superare una certa velocità, si prega di impostare un valore più piccolo per rispettare le normative! Se l'unità di misura visualizzata è km/h, il valore di impostazione di questa voce è 0-100%, 100 significa nessun limite di velocità, allo stesso modo 50% significa metà della velocità massima.

Premere per entrare nello stato di modifica dei parametri. Premere /

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla di impostazione dei parametri personalizzati.

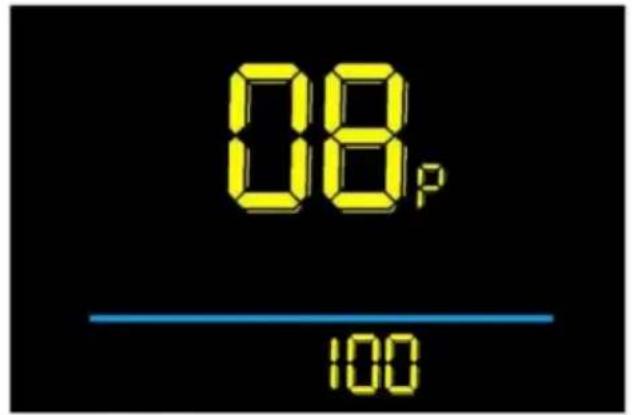

Figura 3-8 Interfaccia di impostazione del limite di velocità

3.9 Impostazione di avvio

09P è l'opzione di impostazione di avvio. Il display può scegliere le seguenti modalità di avvio:

00 avvio zero, 01 avvio diverso da zero. L'impostazione predefinita di fabbrica è 00. Avvio zero: non è necessaria l'assistenza del pedale, l'acceleratore può funzionare direttamente; Avvio diverso da zero: l'acceleratore può funzionare solo se il pedale è assistito.

necessità di assistenza del pedale, l'acceleratore può funzionare direttamente; Avvio diverso da zero:

L'acceleratore può funzionare solo se il pedale è assistito.

per selezionare il

per entrare nello stato di modifica dei parametri. Premere il tasto

per salvare l'impostazione dei parametri e tornare alla

interfaccia di impostazione dei parametri personalizzata.

per salvare l'impostazione dei parametri e tornare alla

3.10 Impostazione della modalità di guida

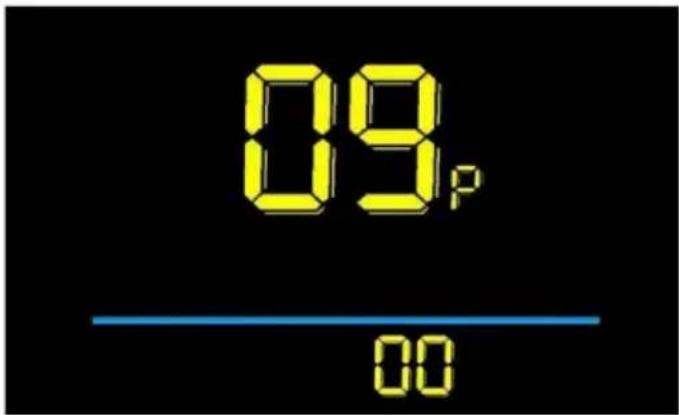

Figura 3-9 Interfaccia di impostazione di avvio

3.10 Impostazione della modalità di guida

10P è l'opzione di impostazione della modalità di guida. Le modalità di guida disponibili sono: 00 Solo assistenza al pedale, 01 Solo elettrico, 02 Sia pedale che assistenza elettrica. L'impostazione predefinita di fabbrica è 02.

per entrare nello stato di modifica dei parametri. Premere il tasto

per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

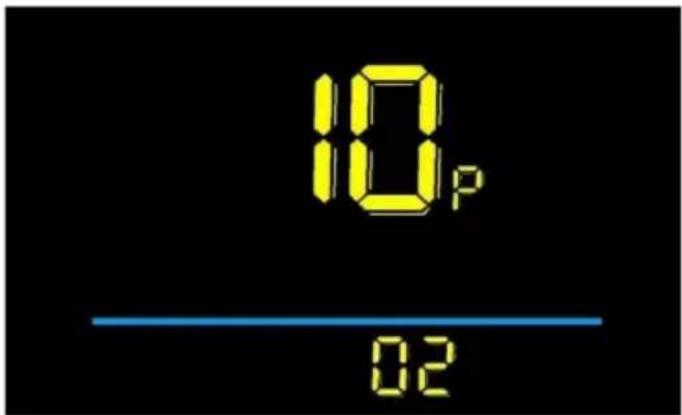

Figura 3-10 Interfaccia di impostazione della modalità di guida

3.11 Impostazione della sensibilità dell'assistenza alla pedalata

11P è l'opzione di impostazione della sensibilità dell'assistenza alla pedalata. Questa impostazione viene utilizzata dal controller per rilevare quanti impulsi ha ruotato il disco prima di consentire al

motore di funzionare. Minore è il valore, maggiore è la sensibilità e maggiore è il valore, minore è la sensibilità. Ad esempio, un'impostazione di 2 significa che il motore

opererà dopo che il disco ha ruotato per 2 impulsi, e un'impostazione di 8 significa che il motore funzionerà dopo che il disco avrà ruotato per 8 impulsi. Può anche essere interpretato come l'angolo di rotazione della manovella durante la pedalata: più piccolo è il valore, più piccolo è l'angolo, maggiore è il valore, maggiore è l'angolo. L'intervallo regolabile è 1~24.

L'impostazione predefinita di fabbrica è 3. Si sconsiglia di impostare un valore inferiore a 3.

Premere

per entrare nello stato di modifica dei parametri. Premere il tasto

per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

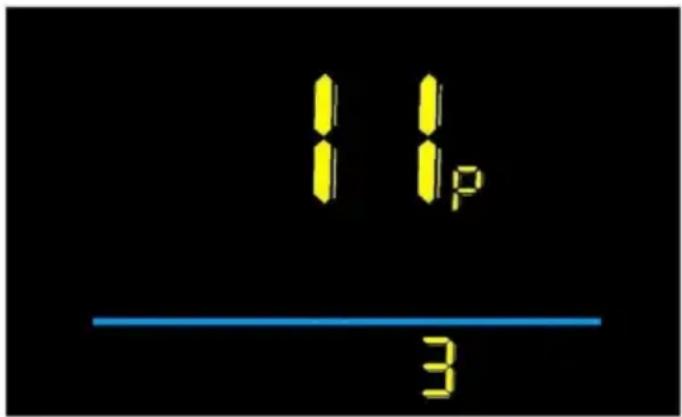

Figura 3-11 Interfaccia di impostazione della sensibilità dell'assistenza alla pedalata

3.12 Impostazione della forza di assistenza alla pedalata

12P è l'opzione di impostazione della forza di avvio della potenza. L'intervallo regolabile è 0~5. Quando impostato su 0, significa che la potenza di avviamento del motore è più debole dopo la pedalata; quando è impostato su 5, significa che la potenza di avviamento del motore è più forte dopo la pedalata. L'impostazione predefinita di fabbrica è 2. Maggiore è il valore, maggiore è la capacità di controllo richiesta. Non si consiglia di impostare un valore superiore a 3. Prestare attenzione alla sicurezza di guida quando il valore è maggiore di 2!

Premere

per entrare nello stato di modifica dei parametri. Premere il tasto

per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

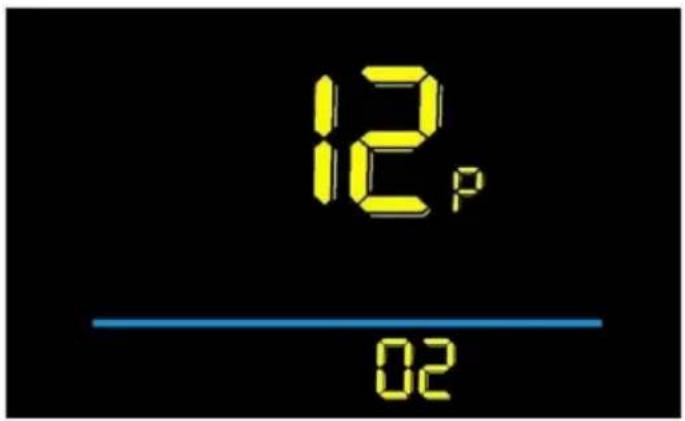

Figura 3-12 Interfaccia di impostazione dell'intensità dell'assistenza alla pedalata

3.13 Impostazione del numero di magneti del sensore di assistenza alla pedalata

13P è un'impostazione per il numero di magneti sul disco booster, che può essere

regolato da 5 a 15. L'impostazione predefinita di fabbrica è 8.

1. Non è necessario modificare questa opzione per questo prodotto, poiché ciò causerà il prodotto

non funzionare. Dovrebbe essere regolato solo se l'utente sostituisce il disco con un altro

disco che non ha 8 magneti!

Premere per entrare nello stato di modifica dei parametri. Premere il tasto per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla schermata di impostazione dei parametri personalizzati.

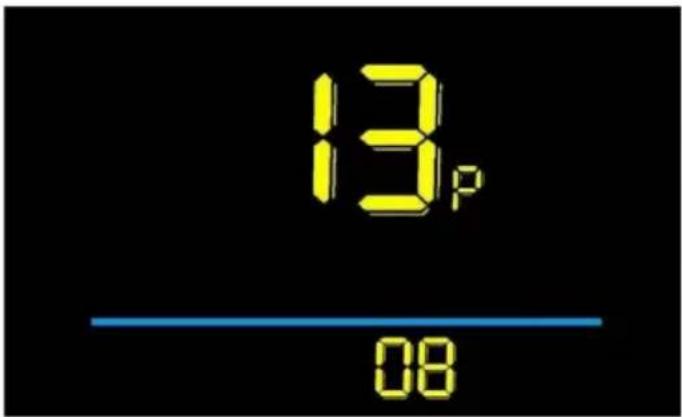

Figura 3-13 Interfaccia di impostazione del numero di magneti del sensore di assistenza alla pedalata

3.14 Impostazione del limite di corrente del controller

14P è l'opzione di impostazione del limite di corrente del controller. L'intervallo regolabile è: 1~50A, l'impostazione predefinita di fabbrica è 26A. Questo prodotto non può essere impostato dall'utente, deve funzionare con le impostazioni di fabbrica.

Premere per entrare nello stato di modifica dei parametri. Premere il tasto per selezionare il

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla di impostazione dei parametri personalizzati.

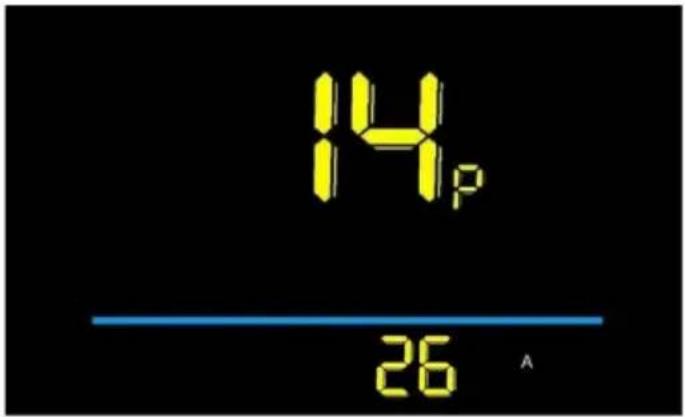

Figura 3-14 Interfaccia di impostazione del limite di corrente del controller

3.15 Impostazione del numero di magneti del sensore di assistenza alla pedalata

15P è l'opzione di impostazione del valore di tensione del controller. L'impostazione predefinita di fabbrica è 40V.

Premere per entrare nello stato di modifica dei parametri. Premere il tasto per selezionare il/

parametro e premere l'interfaccia per salvare l'impostazione dei parametri e tornare alla di impostazione dei parametri personalizzati.

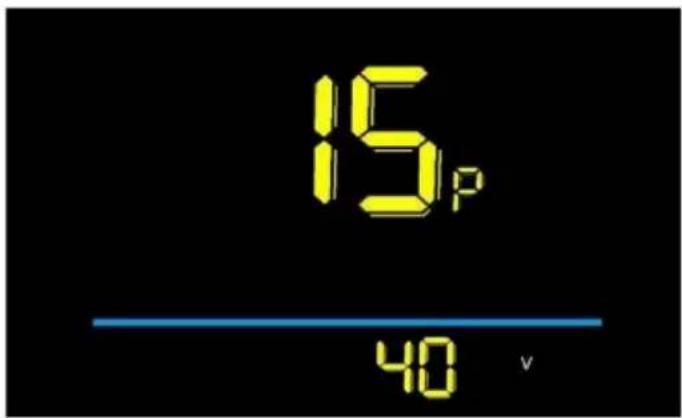

Figura 3-15 Interfaccia di impostazione del valore di sottotensione del controller

3.16 Operazione di reset ODO

16P è l'opzione di impostazione del reset del contachilometri. Opzionale 00 \ 01. Quando impostato su 01, il totale il chilometraggio verrà azzerato.

Premere per entrare nello stato di modifica dei parametri. Premere il tasto per selezionare il

parametro e premere per salvare l'impostazione dei parametri e tornare alla

interfaccia di impostazione dei parametri personalizzata.

Figura 3-16 Operazione di reset ODO

Se è necessario azzerare il chilometraggio di una singola corsa, tenere premuto contemporaneamente dopo aver acceso il dispositivo.

3.17 Impostazione di abilitazione della crociera

17P è l'opzione di impostazione di abilitazione della crociera, 00 significa disabilitare la crociera, 01 significa abilitare crociera, l'impostazione predefinita è 00. Quando questa impostazione è 01, durante la guida normale, il manubrio rimane fermo, premere a lungo il pulsante del misuratore per circa 3 secondi per entrare nella modalità cruise alla velocità attuale, in questo momento, è possibile rilasciare il manubrio, e quindi quando si ruota nuovamente il manubrio o si frena, lo stato di crociera verrà revocato. La modalità di crociera è valida solo per il manubrio, i pedali non possono essere utilizzati.

Premere per selezionare il parametro e premere per entrare nello stato di modifica dei parametri. Premere il tasto per salvare l'impostazione dei parametri e tornare all'interfaccia di impostazione dei parametri personalizzati.

Figura 3-17 Interfaccia di impostazione abilitazione crociera

3.18 Impostazione della funzione di promozione

18P è l'opzione di impostazione della funzione di promozione. 00 rappresenta 6 km, 01 rappresenta 6 km. L'impostazione predefinita di fabbrica è 01.

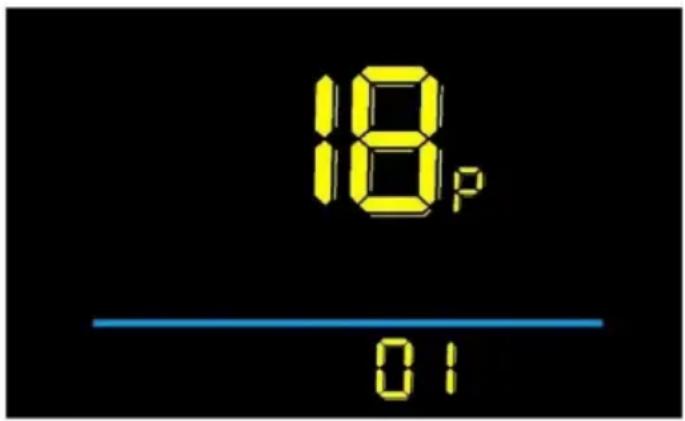

Figura 3-18 Interfaccia di impostazione della funzione di promozione

4. Precauzioni

Prestare attenzione a tutte le operazioni generali quando si utilizzano i prodotti e non collegare e scollegare il display mentre è acceso. • Evitare di urtare tutti i componenti operativi generali quando si utilizzano i prodotti e non collegare e scollegare il display mentre è acceso. • Si prega di non modificare le impostazioni dei parametri a piacimento, altrimenti la guida normale non può essere garantita. • Se il display non funziona correttamente, inviarlo al centro di riparazione il prima possibile. •

Potrebbero esserci differenze tra i prodotti fisici e questo manuale a causa dell'aggiornamento normale. Fare riferimento ai prodotti fisici.

5. Definizione del codice di errore

Codice di errore	Definizione		Codice di errore	Definizione
E001	Guasto del controller		E004	Guasto dell'acceleratore
E002	Errore di comunicazione		E005	Guasto ai freni
E003	Fallimento della sala		E006	Guasto di fase del motore

Rispettare la certificazione di sicurezza europea.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo

simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici.

rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche dispositivi.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte am

Principale.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
