Rolspijkermachine

MODEL: MCN90

We blijven ons inzetten om u gereedschap gegen een concurrerende prijs te bieden. Bespaar de helft, 'Halve prijs' of andere soortgelijke uitdukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou konnen profiteren als u bepalde gereedschappen bij ons koopt in vergelijkking met de groe topmerken en betekenen Niet moodzakelijkkerwijs dat ze alle categorieen van aangeboden gereedschappen sukken. door ons. Wij verzoeken u vriendelijk om bij hetplaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPOELNAGELAAR

MODEL: MCN90

ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

Dit is de origine instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van unsere gebruikershandleidijk voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw zullen informeren als er technologie- of software-updates+zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.

Draag altijd een ANSL-goedgekeurde veiligheidsbril wonneer u met gereedschap werkt en uitrusting. Draag oogbescherming. Draag gehoorbescherming. Draag stofmaskers Draag beschermende handschoenen.

Technische data

MODEL	MCN90	Geluid volgens EN12549:1999 en INISO4871
SNELKOPPELING	VS-TYPE EUROPA-TYPE JAPANS TYPE	A-gewogen geluid druk niveau	LpA=84dB (A)
Werkdruk	90-110PSI (6,2-7,5 bar)	Geluidsvermögensniveau	LwA=97dB (A)
Max. druk	120PSI (8,3bar)	Trillingen	4,6 cm/s2

1.1 Bevestigingsmiddel

capaciteit: 225 stuks

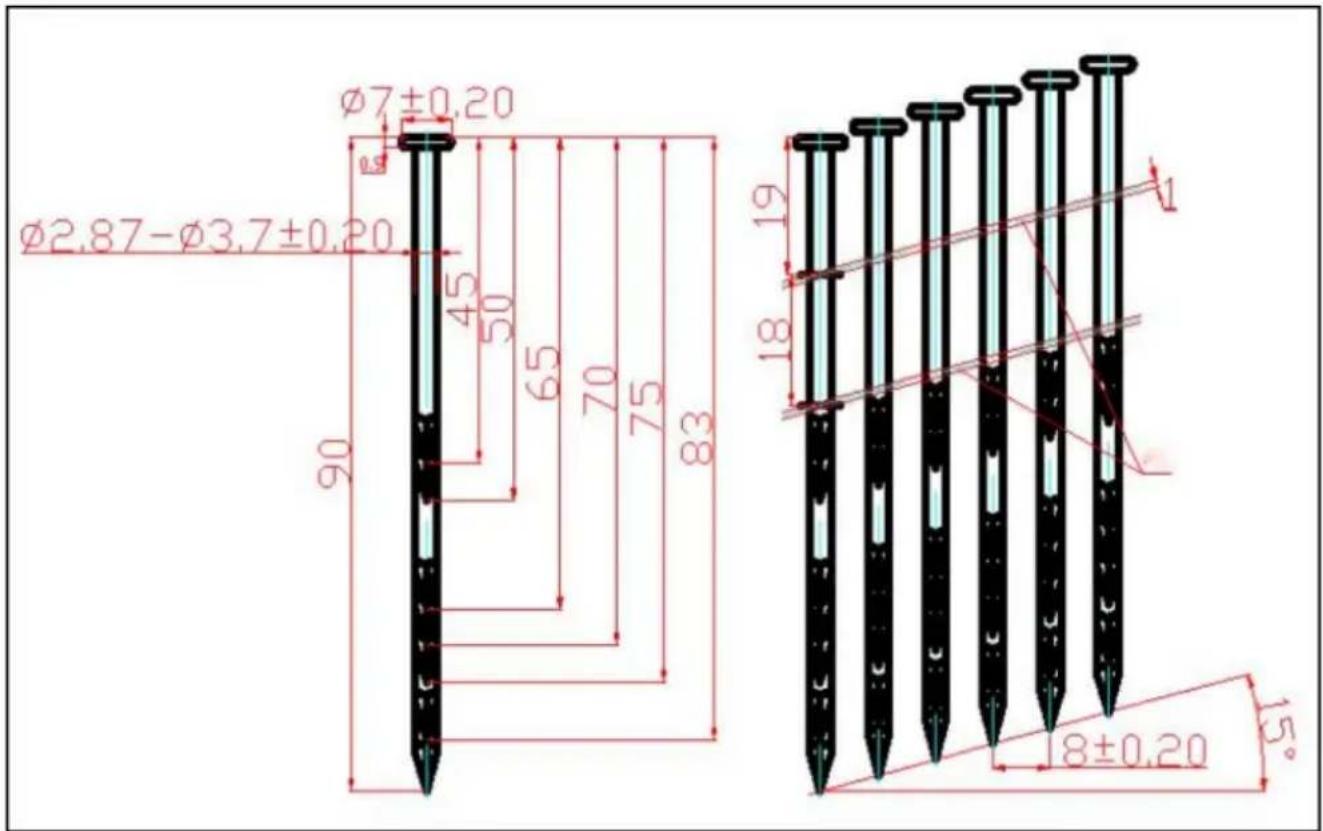

Maat bevestigingsmittel:

Toepassing: onderlaag van dakbedekking, muurbekleding, framework, recreatieve

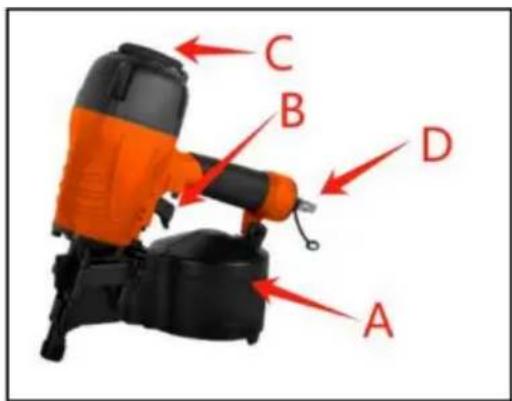

1,4 locaties van onderdelen (zie afbeelding)

Eentijdschrift

B-trigger

C-uitlaatopening

D-luchtsnelkoppeling

Speciale referenties

2.1 Instructies

De volgende norm is van toepassing op gereedschappen voor het indrijven van bevestigingsmiddelen; EN792-13:

2000+A1: 2008"Veiligheidseisen voor handbediende Niet-elektrische elektrische gereedschappen – Deel 13: Gereedschap voor het aandrijven van bevestigingsmiddelen".

• alleen de bevestigingsmiddelen die gespecifieerd zich in de bedieningsinstructies (zie TECHNISCHE GEGEVENS) sollen worden gebrukt in gereedschap voor het indrijven van bevestigingsmiddelen. Het bevestigingsgereedschap en de in de bedieningsinstructies gespecifieerde bevestigingsmiddelen moeten worden beschouwd als een verilheidssystem;

• Voor de aansluiting op het persluchtsysteme moeten snelkoppelingen worden gezruikt en de Niet-afdichtbare nippel要去zadanig op het gereedschap worden gemonteerd dat nr na het loskoppelen blijertersperslucht in het gereedschap awhile;

• zuurstof of brandbare gassenogensniet als energiebron worden gebrukt met perslucht bediende bevestigingsmiddelen; - gereedschap voor

het indrijven van bevestigingsmiddelen mag alleen worden aangesloten op een luchttoevoer waar bij de De maximaal toegestane druk van het gereedschap mag Niet met meer dan 10% worden overschreden in het geval van hogere druk, een drukreduceerventiel met een

een stroomafwaartse veiligheidsklep moet in de persluchttoevoer worden ingebouwd; - alleen reserveonderdelen gespecificeerd door de fabrikant of zich gemachtigde vertegenwoordiger worden gebruikt bij de reparatie van gereedschappen voor het indrijven van

bevestigingsmiddelen; - reparations mogen alleen worden uitgevoerd door geauthoriseerde agenten van de fabrikant of door andere deskundigen, met inachtneming van de in de operationele informatie verstrekte informatie instructies.

• staat voor het bevestigen van het bevestigingsgereedschap aan een steun, bijvoorbeeld aan een werkstuk tafel, dient door de standfabrikant zodenig te zich ontworpen en geconstrueerd

dat de bevestigingsgereedschappen veilig können worden bevestigd voor het beoogde gebruik, dus voor bijvoorbeeld het vermijden van schade, verrorming en verplaatsing.

Voor speciale toepassingsgebieden van het bevestigingsgereedschap kan het nodig zich het naleven van aanvullende bepalingen en voorschriften.

• gereedschap voor het indrijven van bevestigingsmiddelen, gemarkeerd met een omgekeerde gelijkzijdige driehoek die erop staat een punt mag alleen worden gezruikt met een effectief veiligheidsjuk; - voor het onderhoud van

gereedschappen voor het indrijven van bevestigingsmiddelen mogen alleen reserveonderdelen worden gebruikt die zich gespecifieerd door de er moet gebruik worden gemaatk van de fabrikant of zich gemachtigde

vertegenwoordiger; - reparaties mogen uitsluitend worden uitgevoerd door door de fabrikant geauthoriseerde agenten of door andere-specialisten, met inachtneming van de informatie die in de bedieningshandleiding worden verstrekt instructies;

• OPMERKING: Specialisten zijn degenen die, als resultaat van een professionele opleiding of ervaring, voldoende expertise haben op het gebied van bevestigingsgereedschappen en voldoende bekendheid met de relevante industrielle bescherming van de overheid bepalingen, ongevallenpreventievoorschriften, richtlijnen en algemeen erkende

technische voorschriften (bijv. CEN- en CENELEC-normen), künnen beoordelen

de veilige werkomstandigheden van gereedschappen voor het indrijven van bevestigingsmiddelen.

2.2 Geluidsemissie

De karakteristieke geluidswaarden voor het bevestigingsgereedschap zijn bepaald in overeenstemming met EN12549:1999 en EN ISO4871 “Akoestiek-ruis testcode v

gereedschap voor het indrijven van bevestigingsmiddelen-Technische methode"(zie Technische gegevens).

Deze waarden zijn gereedschapsgerelateerde karakteristieke waarden en vertegenwoordigen nicht het geluid ontwikkeling op het punt van gebruik. De geluidsontwikkeling op de gebruiksplaats za ervoor zorgen hangt bijvoorbeeld af van de werkomgeving, het werkstuk, het werkstuk ondersteuning en het,aantal rijoperaties,etc.

Afhankelijk van de omstandigheden op de werkplek en de vorm van de werkplek,

Het kan nodig+zijn om individuele geluiddempende maatregelenuit te voeren,zoalsplaatsing werkstukken op geluiddempende steunen,waardoor trillingen van het werkstuk worden voorkomen middel van klemmen of afdekken,aanpassen aan de minimaal benodigde luchtdruk de betrokken operatie,enz. Het isoodzakelijk om gehoorbescherming te dragen.

2.3 Informatie over Mechanische impact (trillingen)

De karakteristieke trillingswaarden voor het bevestigingsgereedschap bijn bepaald in overeenstemming met ISO 8662-11:1999 en EN

12096 - Meting van trillingen in handgereedschap - Deel 11: Bevestigingsmiddelen aandrijfgereedschap (zie Technische gegevens).

Deze waarde is een gereedschapsgerelateerde kenmerkwaarde en vertegenwoordigt nicht de invloed op het hand-armsystem bij gebruik van het gereedschap. Een invloed op de hand-arm-systeem bij het gebruik van het gereedschap za bijvoorbeeld afhangen van de grip kracht, de contactdrukkkracht, de werkrichting, de aanpassing van energia beboorrading, de werkplek, de werkstukondersteuning.

2.4 Veiligkeit van het bevestigingsgereedschap

• Controller vór elke handling of het veiligheids- en activeringsmechanisme in orde is goed functioneert en dat alle moeren en bouteen goed zitten.

• Voer geen wijzigingen aan het bevestigingsgereedschap uit zonder de autorisatie producerert.

• Demonteer of maak geen onderdelen van het bevestigingsgereedschap onbruikbaar zoals het verilgheidsjuk.

• Voer geen "noodreparaties"uit zonder het juiste gereedschap en uitrusting.
• Het bevestigingsgereedschap moet op de juiste manier en met regelmatteussenpozen worden onderhoden overeenstemming met de instructies van de fabrikant.
• Vermijd het verzwakken of beschadigen van deze, bijvoorbeeld door:

ponden of graveren; wijziging die Niet is goedgekeurd door de fabrikant

tegen sjablonen gemaakt van hard materiaal zoals staal; Gebruik de apparatuur als een

hamer; het toepassen van buitensporige kracht van welke aard dan ook

2.5 Veiligheid op het werk

Richt nooit enig werkend bevestigingsgereedschap op uzelf of op

ieder ander person of dier.

Houd het bevestigingsgereedschapijdens de werkzaamheden in een zodanige houder

zodanig dat er geen verwondingen aan het hoofd of aan het lichaam+kunnen worden toegebracht

in het geval van een möglichke terugslag als gevolg van een verstoring van de

energievoorziening of harde plekken op de werkplek. (zie afbeelding 2)

Bedien het bevestigingsgereedschap nooit in een vrij ruimte. Dit

vermijdt elk gevaar veroorzaakt door losvliegende bevestigingsmiddelen en

overmatige belasting van het gereedschap.

Het gereedschap要去orden losgekoppeld van de perslucht

vooral voor transportdoeleinden

haar ladders worden gebrukt of waar spreak is van een ongewone fysieke situatie

Tijdens het bewegen worden een houding aangenomen (zie figuur 3).

Draag het bevestigingsgereedschap uitsluitend op de werkplek

het handvat, en nooit met de trekker ingedrukt.

Houd rekening met de omstandigheden op de werkplek. Bevestigingsmiddelen konnen in dun werk doordringen

stukken of glijden van hoeken en randen van werkplekken en brengen zo mensen in gevaar.

Gebruik voor uw persoonlijke veiligheid beschermende uitrusting, zoals gehoor- en oogbescherming

(zie afbeelding 2)

BELANGRIJK: Richt het verstelbare ventilatiegat NIET op de bestuurdor of iemand anders

persoon of dieren tijdens het gebruik.

2.6 Triggerapparaten

Gereedschap voor het indrijven van bevestigingsmiddelen worden bediend door de trekker met behulp van vingerdruk te bedieren.

Bovendien is het gereedschap voor het indrijven van bevestigingsmiddelen uitgerust met een verilgheidsjuk dat het möglichk maakt

De aandrijfhandeling mag alleen worden uitgevoerd nadat de loop van het gereedschap is ingedrukt

tegen een werkstuk. Dit gereedschap is gemarkeerd met een omgekeerde driehoek ( ) erachter

het serienummer en+zijn Niet toegestaan voor gebruik zonder een efectief veiligeheidsjuk.

2.7 Aansturingsystemen

Afhankelijk van hun doel is het bevestigingsgereedschap uitgerust met een bedieningssystem van enkele opeenvolgende bediening en contactbediening.

U kunt overschakelen maar een spijkerfiguur om een enkele opeenvolgende bediening tekiezen, enschakel over maar twee nagelfiguren om contactbediening tekiezen.

• Enkelvoudige sequentiele bediening: een bedieningssysteme waar bij de trekker en de veriligheidsjuk要去 worden geactiveerd, zodate enige enkele rijhandeling möglich is bediend via de trekker nadat de snuit van het gereedschap op de aandrijving is toegepast locatie, daarna kannen verdere rijwerkzaamheden pas worden uitgevoerd nadat de De trekker is terugezet maar de Niet-rijpositie verwijl het veriligheidsjuk aanwezig blijt depressief.

• Contactbediening (beperkte versie): een bedieningssysteme waar bij de trigger

en het veiligheidsjuk要去 voor elke rijhandeling bij de bestelling worden bediend

van de bediening is nicht gespecifieerd. Voor herhaaldelijk rijden is het voldoende als

óf de trekker blijt geactiveerd en het veiligheidsjuk worden daarna geactiveerd, of

vice versa.

Gereedschappen voor het indrijven van bevestigingsmiddelen die zich uitgerust met contactbediening要去en worden gemarkeerd met de

symbol" Niet gebruiken op steigers, ladders (zie Fig.4) en mag nicht worden gebruikt voor

specifieke toepassing bijvoorbeeld:

• wonneer bij het wisselen van de ene rijlocatie maar de andere gebruik worden gemaatk van steigers,

trappen, ladders of ladderachtige constructies, bijvoorbeeld daklatten; - het

sluiten van dozens of kratten; -

het aanbrengen van transportveiligheidssystemen op bijvoorbeeld voertuigen en wagons.

Afb. 4: Symbool "Niet gebruiken op steigers, ladders"

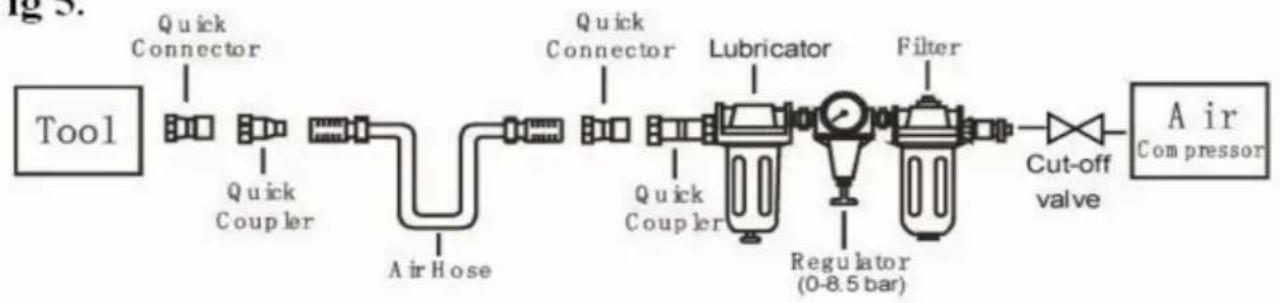

3 Persluchtsystem

Een goede werkig van de bevestigingsgereedschap vereist

gefilterd, droog en gesmeerd perslucht voldoende

hoeveelheden.

WARNING

Als de luchtdruk in het leidingsysteme de maximaal toegestane waarde overschrijdt bevestigingsgereedschap, een drukreduceerventiel gevolgd door een stroomafwaartse veiligheid Bovendien moet er een klep in de toevoerleiding maar het gereedschap worden gemonteerd.

OPMERKING: Wonneer perslucht worden gegenereerd door compressoren, worden het natuurlijke vocht in de lucht condenseert en verzamelt zich als gecondenseerd water in drukvaten en pijpleidingen. Dit condensaat moet worden verwijderd door waterafscheiders.

Deze waterafscheiders要去en dagelijks en indien nodig worden gecontroleerd afgetapt, sondern er anders corrosie in het persluchtsystem kan ontstaan in het bevestigingsgereedschap. Wat dient om de slijtage te versnellen.

De compressorinstallatie要去 qua druk voldoende gedimensioneerd zich vermogen en prestatie (volumestroom) voor het beoogde verbruik

verwacht. Lijnsecties die te Klein+zijn in verhouding tot de lenghte van de lijn (leidingen en slangen), evenals overbelasting van de compressor, za leiden tot druk druppels.

Permanent aangelegde persluchtleidingen要去en een binnendiameter hebben van t/m minimaal 19 mm en een overeenkomstige große

diameter waar bij relatief lange pijpleidingen of Meerderere gebruikers betrokken zijn.

Persluchtleidingen要去en zo worden aangelegd dat er een helling ontstaat (hoogste punt in de richting maar de compressor). Gemakkelijk toegankelijke waterafscheiders要去en dat+zijn op de laagste punten geinstalleerd.

Verbindingspunten voor gebruikers要去en van bovenaf met de pijpleidingen worden

verbonden. Verbindingspunten voor bevestigingsmiddelen要去en worden voorzien van perslucht onderhoudsunit (filter/waterafscheider/oliespuit) direct op het verbindingspunt.

De oliespuiters要去en dagelijks worden gecontroleerd en indien nodig worden bijgevuld

aanbevolen oliekwaliteit (zie TECHNISCHE GEGEVENS). Bij slanglengthes van meer dan

10 m worden gezruikt, kan de olietoevoer voor het bevestigingsgereedschap Niet worden gegarandeerd.

Wij raden waarom aan om 2 tot 5 druppels te gebruiken (afhankelijk van de belasting van de

bevestigingsgereedschap) van de aanbevolen olie (zie TECHNISCHE GEGEVENS).

toegevoegd via de luchtinlaat van het gereedschap, of een oliespuit die rechtstreeks op de aandrijving van de bevestiger is bevestigd hulpmiddel. (zie afb. 5)

Fig 5.

4 Het gereedschap gereedmaken voor gebruik

4.1 Gereedschap voorbereiden voor het eerste gebruik

Lees en volg deutsche gebruiksaanwijzing voordat u het gereedschap gebruikt. Basis

Veiligheidsmaatregelen要去en alkijd strikt worden nageleefd om schade aan uw apparaat te voorkomen de apparatuur en personlijk letsel bij de gebruiker of andere mensen die in de apparatuur werken omgeving van de operation.

4.2 Aansluiting op het persluchtsystem

Zorg ervoor dat de door het persluchtsysteme geleverde druk Niet hoger worden de maximaal toegestane druk van het bevestigingsgereedschap. Stel de luchtdruk in aanvankelijk tot de lagere waarde van de aanbevolen toegestane druk (zie

TECHNISCHE DATA).

Leeg het magazijn om te voorkomen dat er in de volgende fase een bevestigingsmiddel worden uitgeworpe werken in het geval dat de interne onderdelen van het bevestigingsgereedschap zich nicht in deuitgangspositie na onderhouds- en reparatiewerkzaamheden of transport.

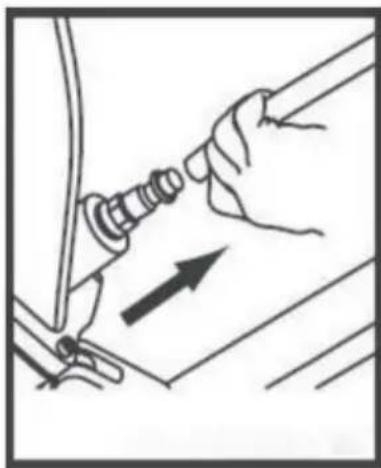

Sluit het bevestigingsgereedschap aan op de persluchttoevoer met behulp van een geschikt apparaat drukslang voorzien van selnkoppelingen.

Controleer de goede werkinq door de loop van het bevestigingsgereedschap erop aan te brengen een stuk hout of houten materiaal en druk een of twee keer op de trekker.

4.3Het magazijn vullen

Ermight of een andere person of dieren.

4.4 Omgaan met het gereedschap

Let op 2-Speciale referentie-van deze gebruiksaanwijzing.

Nadat u heeft gecontroleerd of het bevestigingsgereedschap correct functioneert, brengt u het gereedschap aan maar een werkstuk en activeer de trekker.

Controller of de bevestiger overeenkomstig in het werkstuk is gedreven met de eisen. - als de sluiting

uitsteekt, verhoog dan de luchtdruk in stappen van 0,5 bar en controllerer het resultaat na elke{nieuwe aanpassing; - als de bevestiger in een te grote diepte worden

gedreven, verlaag dan de luchtdruk I

stappen van 0,5 bar totdat het resultaat bevredigend is.

Probeer in ieder geval met een zo laag möglichke luchtdruk te werken.

Dit levert u drie belangrijke Voorden op;

1. Er worden energie bespaard, 2. Er

wordt minder geluid geprodueerd, 3. Er wordt

een vermindering van de slijtage van het aandrijfgereedschap voor bevestigingsmiddelen bereikt.

Vermijd het activeren van het bevestigingsgereedschap als het magazijn leeg is.

Elk defect of nicht goed functionerend bevestigingsgereedschap要去 onmiddelijk worden gerepareerd losgekoppeld van de persluchttoevoer en doorgegeven aan een specialist inspectie.

Bij langere werkonderbrekingen of aan het einde van de Dienst moet u de verbinding verbreken

het gereedschap uit de persluchttoevoer en het worden aanbevolen om het leeg te makentijdschrift.

De persluchtaansluitingen van het bevestigingsgereedschap en de slangen要去en dat doen worden beschermd gegen verruiling, het binnendringen van grove stofdeeltjes, zand enz resulteren in lekkages en schade aan het bevestigingsgereedschap en de koppelingen.

5. Onderhoud

Koppel het gereedschap los van de compressor voordat u aanpassingen UITvoert, storingen verhelpt en onderhoud UITvoert &onderhoud, verhuizing en buitengebruikstelling.

Regelmatig smeren, als uw gereedschap zonder gebruik te makev van de automatische olie-inliner,plaats 2 of 6 druppels pneumatische gereedschapsolie in de luchtinlaat voor elke werkdag of na 2 uur van continu gebruik, afhankelijk van de kenmerken van het werkstuk of het type

bevestigingsmiddelen.

Pneumatisch gereedschap moet periodiek worden geinspecteerd, evenals versleten of kapotte onderdelen worden verrangen om het gereedschap veilig en efficiert te latent werken. Controller en wijzig alles versleten of beschadigde O-ringen, afdichtingen, enz. Draai alle schroeven en dappen vast om dit te voorkomen persoonlijk letsel. Dit要去 door een deskundige worden gedaan.

Controller regelmatig of de trekker, de veer en de verilgheid vrij{kennen bewegen mechanisme om te verzekeren dat het verilige systeme compleet en fonctioneel is: geen losse en ontbrekende onderdelen, geen bouw- of voorraadonderdelen.

Houd het magazijn en de neus van het gereedschap schoon en vrij van vuil, pluisjes of schurende deeltjes.

Wanner de temperatuur onder het vriespunt ligt, moet gereedschap door iedereen warm worden gehonden handige, veilige methode.

6 Problemen oplossen (zie babel 1)

SYMPTOOM	PROBLEEM	OPLOSSINGEN
Luchtlek nabijboverkant van het gereedschap of in trigger gebied	1. O-ring in triggerklep zitbeschadigd.2. Triggerklepkop isschade.3. Triggerklepsteel, afdichtingof O-ring+zijn beschadigd.	1. Controller en verrang de O-ring.2. Controller en verrang.3. Controller en verrang de trekkerklepsteel, afdichting of O-ring
Luchtlek nabijonderkant van het gereedschap.	1. Losse schroeven.2. Versleten of beschadigdo-ringen of bumper.	1. Draai de schroeven vast.2. Controller en verrang de O-ringeno bumper.
Luchtlek:tussen lichaam en cilinder dop.	1. Losse schroeven.2. Versleten of beschadigdo-ringen of afdichtingen.	1. Draai de schroef vast.2. Controller en verrang de O-ringeno bumper.
Blade rijdensluiting te diep.	1. Versleten bumper.2. De luchtdruk is te hoog.	1. Vervang de bumper.2. Pas de luchtdruk aan.
Gereedschap Niet goed functioneren: kan niet rijdenbevestigingsmadel oftraag opereren.	1. Onvoldoende luchttoevoer.2. Onvoldoende smering.3. Versleten of beschadigdo-ringen of afdichtingen.4. Uitlaatpoort in cilinderhoofd is geblokkeerd.	1. Controller of er voldoende luchttoevoer is2. Breng 2 of 6 druppels aanvan olie in de luchtinlaat.2. Controller en verrangO-ringen of afdichting.4. Beschadigd verwangeninterne onderdelen.
Gereedschap slaat overbevestigingsmiddelen.	1. Versleten bumper of beschadigde veer. 2. Vuil in voorplaat. 3. Vuil of schadeverhindent dat bevestigingsmiddelen vrijঃn binnen bewegen tijsdschrift. 4. Versleten of droge O-ring eropzuiger of gebrek.daaraansmering. 5. Afdichting cilinderdekselslekt.	1. Vervang de bumper of duwerlente. 2. Aandrijfkanaal aan voorzijde reinigenbord. 3. Tijsdschrift要去Dat zinschoongemaakt. 4. O-ring要去aanwezig+zijnvervangen. En smeren. 5. Vervang de afdichtring.
Gereedschapsstoringen.	1. Onjuist of beschadigdebevestigingsmiddelen. 2. Beschadigde of versleten bestuurdergids. 3. Magazijn- of neusschroefloszittend. 4. Magazijn is vuil.	1. Wijzigien en correct gebruikenbevestigingsmiddel. 2. Controller en verrang debestuurder. 3. Draai het magazijn vast. 4. Maak het magazijn schoon.
