Tipo di prodotto	Chiodatrice a bobina pneumatica
Marca	Vevor
Modello	MCN90
Pressione di lavoro	90-110 PSI (6,2-7,5 bar)
Pressione massima	120 PSI (8,3 bar)
Capacità del caricatore	225 chiodi
Livello di pressione acustica	LpA = 84 dB(A)
Livello di potenza acustica	LwA = 97 dB(A)
Vibrazioni	4,6 cm/s²
Raccordo rapido	Tipi USA, Europa, Giappone
Applicazioni	Sottostrato, rivestimento murale, intelaiatura, terrazze, listelli
Alimentazione	Pneumatica (aria compressa)
Modalità di attivazione	Attivazione sequenziale singola e attivazione per contatto
Sicurezza	Staffa di sicurezza, protezione uditiva e oculare obbligatoria
Manutenzione	Lubrificazione regolare, pulizia del caricatore, controllo delle guarnizioni
Parti di ricambio	Utilizzare solo parti Vevor originali
Riparabilità	Riparazione da parte di agente autorizzato o specialista
Garanzia	Garanzia elettronica su www.vevor.com/support

Domande frequenti - MCN90 Vevor

Quale pressione dell'aria utilizzare con la chiodatrice Vevor MCN90?

La pressione di lavoro raccomandata è di 90-110 PSI (6,2-7,5 bar). Non superare 120 PSI (8,3 bar).

Come lubrificare la chiodatrice MCN90?

Prima di ogni utilizzo o dopo 2 ore di lavoro continuo, versare 2-6 gocce di olio per utensili pneumatici nell'ingresso dell'aria. Utilizzare un lubrificatore in linea per una lubrificazione automatica.

Cosa fare in caso di inceppamento nel caricatore?

Scollegare l'utensile dal compressore. Rimuovere i fissaggi bloccati e pulire il caricatore. Verificare che i fissaggi siano del tipo corretto (vedere dati tecnici).

Quali tipi di fissaggi utilizzare con la MCN90?

Utilizzare solo i fissaggi specificati nei dati tecnici del manuale. La capacità del caricatore è di 225 chiodi a bobina.

Come regolare la profondità di infissione?

Regolare la pressione dell'aria con incrementi di 0,5 bar. Aumentare se il fissaggio sporge, diminuire se è troppo profondo. Lavorare sempre alla pressione più bassa possibile.

La chiodatrice perde dall'alto, cosa controllare?

Controllare l'O-ring della valvola del grilletto, le teste della valvola di scatto e lo stelo della valvola. Sostituire le parti danneggiate.

Quali dispositivi di protezione indossare?

Indossare occhiali di sicurezza approvati ANSI, protezione uditiva, maschera antipolvere e guanti di protezione.

Posso utilizzare la chiodatrice su una scala?

No, in modalità di attivazione per contatto, è vietato utilizzare l'utensile su ponteggi, scale o strutture simili. Consultare il manuale per le restrizioni.

Come effettuare la manutenzione regolare della chiodatrice?

Pulire il caricatore e il naso dell'utensile, controllare gli O-ring e i paraurti, serrare le viti e lubrificare. Ispezionare il meccanismo di sicurezza prima di ogni utilizzo.

Dove trovare i pezzi di ricambio e il supporto tecnico?

Visitare www.vevor.com/support per il supporto tecnico e la garanzia elettronica. Utilizzare solo parti Vevor originali.

MANUALE UTENTE MCN90 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Chiodatrice a bobina

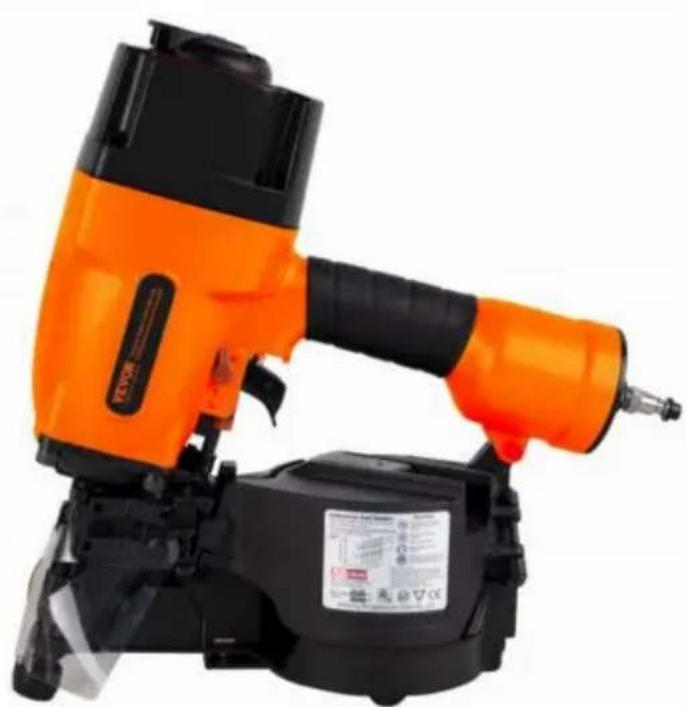

MODELLO: MCN90

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata rappresenta solo una stima del risparmio che potresti ottenere dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CHIODATRICE A BOBINA

MODELLO: MCN90

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Indossare sempre occhiali di sicurezza approvati ANSI quando si lavora con gli strumenti e attrezzature. Indossare una protezione per gli occhi. Indossare protezioni per le orecchie. Indossare maschere antipolvere. Indossare guanti protettivi.
	CEV

Dati tecnici

MODELLO	MCN90	Rumore secondo EN12549:1999 e NELLA ISO 4871
ATTACCO RAPIDO	TIPO USA TIPO EUROPA TIPO GIAPPONESE	Suono ponderato A livello di pressione	LpA=84dB (UN)
Pressione lavorativa	90-110 PSI (6,2-7,5 bar)	Livello di potenza sonora	LwA=97dB (UN)
Massimo. pressione	120 PSI (8,3 bar)	Vibrazione	4,6 cm/s2

1.1 Dispositivo di fissaggio

capacità: 225 pezzi

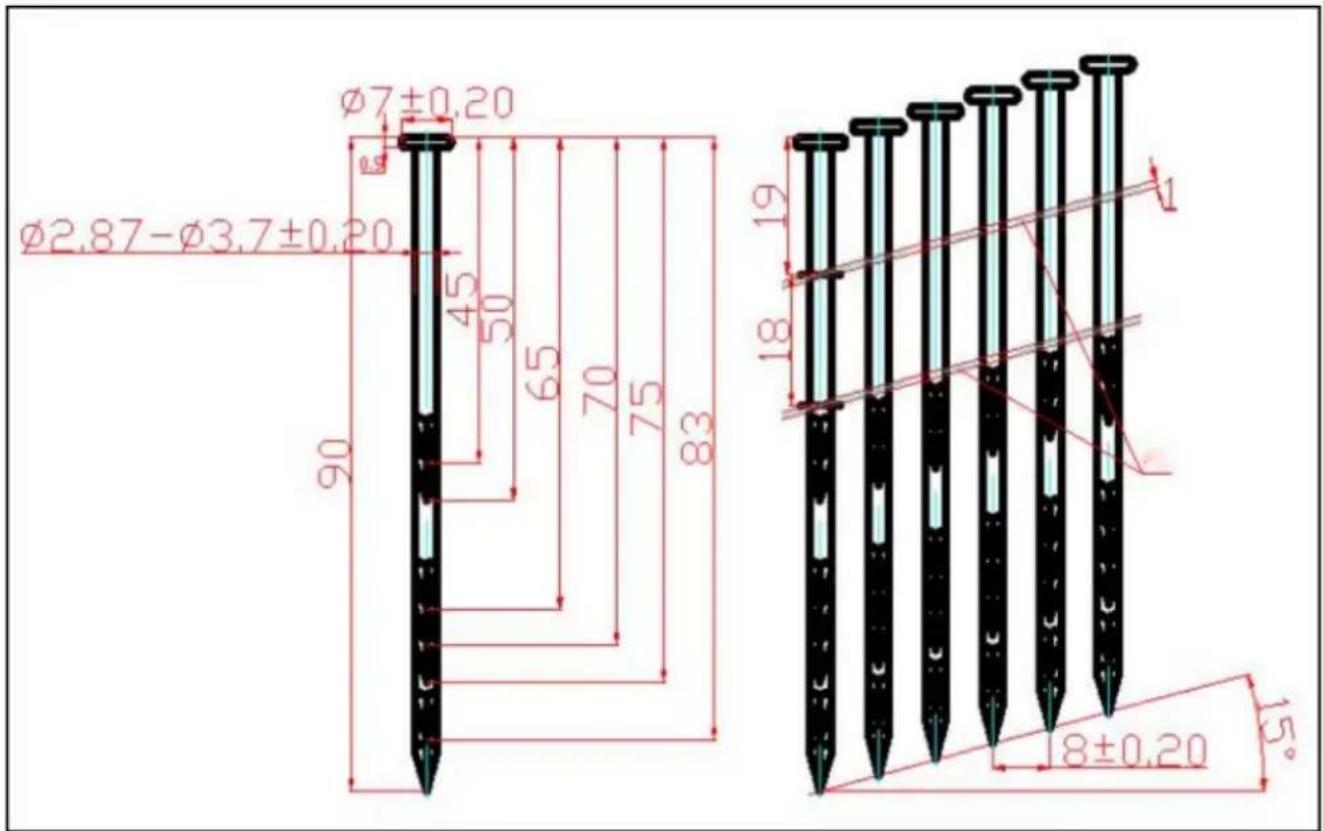

Dimensioni del dispositivo di fissaggio

Applicazione: Sottostrato per copertura del tetto, Rivestimento di pareti, Intavolatura, Ponti ricreativi, Strisce

di rivestimento in pelliccia

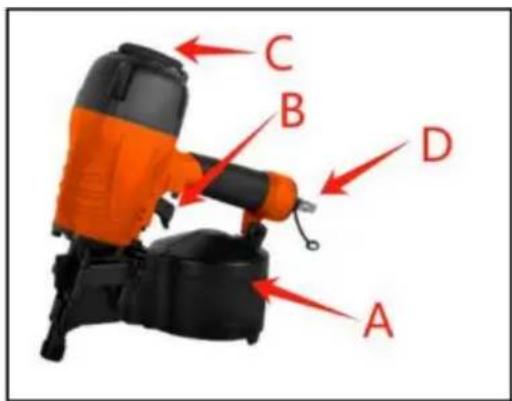

1.4 Posizioni delle parti (vedere Figura)

Una rivista

B-Trigger

C-Bocchetta di scarico

D- Attacco rapido aria

Riferimenti speciali

2.1 Istruzioni

La seguente norma è applicabile agli utensili per l'inserimento di elementi di fissaggio; EN792-13: 2000+A1: 2008 "Utensili portatili non elettrici: requisiti di sicurezza - Parte 13: Utensili per l'inserimento di elementi di fissaggio".

Questo standard lo richiede

• Negli utensili per l'inserimento di elementi di fissaggio devono essere utilizzati solo gli elementi di fissaggio specificati nelle istruzioni per l'uso (vedere DATI TECNICI). L'utensile per l'inserimento degli elementi di fissaggio e gli elementi di fissaggio specificati nelle istruzioni operative devono essere considerati come un unico sistema di sicurezza;
• Per il collegamento al sistema di aria compressa devono essere utilizzati raccordi ad azione rapida e il nipplo non sigillabile deve essere montato sull'utensile in modo tale che l'aria compressa rimanga nell'utensile dopo la disconnessione;
• Non è consentito utilizzare ossigeno o gas combustibili come fonte di energia per strumenti per l'inserimento di dispositivi di fissaggio ad aria compressa;
• Gli utensili per l'inserimento di elementi di fissaggio devono essere collegati solo a una fornitura d'aria in cui la pressione massima consentita dell'utensile non può essere superata di oltre il 10%; in caso di pressione più elevata, una valvola riduttrice di pressione che include una valvola di sicurezza a valle dovrà essere integrata nella fornitura di aria compressa; - solo pezzi di ricambio specificati dal produttore o dal suo rappresentante autorizzato devono essere utilizzati nella riparazione di strumenti per l'inserimento di elementi di fissaggio; - le riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da altri esperti, avuto riguardo alle informazioni fornite nelle istruzioni per l'uso.
• Se il montaggio degli utensili per l'inserimento degli elementi di fissaggio su un supporto, ad esempio su un banco di lavoro, è previsto, il supporto dovrà essere progettato e costruito dal produttore dello stand in modo tale che gli utensili per l'inserimento degli elementi di fissaggio possano essere fissati in modo sicuro per l'uso previsto, evitando per esempio danni, distorsioni, spostamenti. Campi di applicazione speciali per l'utensile per l'inserimento di elementi di fissaggio possono richiedere l'osservanza di ulteriori disposizioni e regolamenti.
• Possono essere utilizzati solo i principali prodotti energetici e lubrificanti elencati nelle istruzioni per l'uso:
• Utensili per l'inserimento di elementi di fissaggio contrassegnati da un triangolo equilatero invertito con un punto al centro devono essere utilizzati solo con un efficace giogo di sicurezza; - per la manutenzione degli utensili per l'inserimento di elementi di fissaggio, solo pezzi di ricambio specificati dal produttore o dal suo rappresentante autorizzato devono essere utilizzati; - le riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da altri specialisti, tenendo in debito conto le informazioni fornite nelle istruzioni per l'uso;
• NOTA: Gli specialisti sono coloro che, a seguito di formazione professionale o esperienza, hanno sufficiente esperienza nel campo degli strumenti di fissaggio e sufficiente familiarità con le pertinenti disposizioni di protezione industriale governative, norme antinfortunistiche, direttive e regolamenti tecnici generalmente riconosciuti

(ad esempio norme CEN e CENELEC), per essere in grado di valutare la condizione di lavoro sicura degli strumenti di fissaggio.

2.2 Emissione di rumore

Sono stati determinati i valori di rumore caratteristici dell'utensile per l'inserimento di elementi di fissaggio in conformità con EN12549:1999 e EN ISO4871 "Codice di test acustico-rumore per

utensili per l'inserimento di elementi di fissaggio - Metodo ingegneristico" (vedi Dati Tecnici).

Questi valori sono valori caratteristici riferiti all'utensile e non rappresentano il rumore sviluppato al punto di utilizzo. Lo sviluppo del rumore nel punto di utilizzo dipenderà, ad esempio, dall'ambiente di lavoro, dal pezzo da lavorare, dal supporto del pezzo da lavorare e dal numero di operazioni di guida, ecc.

L'esempio dipende dall'ambiente di lavoro, dal pezzo da lavorare, dal supporto e dal numero di operazioni di guida, ecc.

potrebbe essere necessario adottare misure individuali di attenuazione del rumore, come ad esempio la collocazione dei pezzi da lavorare su supporti insonorizzati, prevenendo le vibrazioni del pezzo da lavorare con mezzi di bloccaggio o copertura, regolazione della pressione dell'aria minima richiesta per l'operazione coinvolta, ecc. È necessario indossare dispositivi di protezione dell'udito.

Potrebbe essere necessario adottare misure individuali di attenuazione del rumore, come ad esempio la collocazione dei pezzi da lavorare su supporti insonorizzati, prevenendo le vibrazioni del pezzo da lavorare.

mezzi di bloccaggio o copertura, regolazione della pressione dell'aria minima richiesta per l'operazione coinvolta, ecc. è necessario indossare dispositivi di protezione dell'udito.

2.3 Informazioni sull'impatto meccanico (vibrazioni)

Questo valore è un valore caratteristico riferito all'utensile e non rappresenta l'influenza sul sistema mano-braccio durante l'utilizzo dell'utensile. Un'influenza sul

sistema mano-braccio durante l'utilizzo dell'utensile dipenderà, ad esempio, dalla forza di presa, dalla forza di pressione di contatto, dalla direzione di lavoro, dalla regolazione dell'energia

Questo valore è un valore caratteristico riferito all'utensile e non rappresenta il

influenza sul sistema mano-braccio durante l'utilizzo dell'utensile. Un'influenza per il

Il sistema mano-braccio durante l'utilizzo dell'utensile dipenderà, ad esempio, dalla presa

forza, la forza di pressione di contatto, la direzione di lavoro, la regolazione dell'energia

fornitura, il flusso di lavoro, il supporto del pezzo da lavorare.

2.4 Sicurezza dell'utensile per l'inserimento di elementi di fissaggio

• Controllare prima di ogni operazione che il meccanismo di sicurezza e di azionamento sia funzionante, funzioni correttamente e che tutti i dadi e i bulloni siano serrati.
• Non effettuare alcuna modifica all'utensile per l'inserimento di elementi di fissaggio perché l'ausilio da autorizzazione alla produzione.
• Non smontare o rendere inoperanti le parti dell'utensile per l'inserimento di elementi di fissaggio come il giogo di sicurezza.
• Non eseguire alcuna "riparazione di emergenza" nella strumenti e attrezzature adeguati.
• L'utensile per l'inserimento dei dispositivi di fissaggio deve essere sottoposto a manutenzione correttamente e a intervalli regolari secondo le istruzioni del Costruttore.
• Evitare di indebolirlo o danneggiarlo, ad esempio:

punzonatura o incisione; modifica non autorizzata alla guida del produttore contro dime in materiale duro come l'acciaio; utilizzato l'attrezzatura come a martello; applicare una forza eccessiva di qualsiasi tipo

2.5 Sicurezza sul lavoro

Non puntare mai alcuno strumento operativo per l'inserimento di dispositivi di fissaggio verso se stessi o verso qualsiasi altra persona o animale.

Tenere l'utensile per l'inserimento dei dispositivi di fissaggio durante l'operazione di lavoro in tale posizione modo che non si possano causare lesioni alla testa o al corpo in caso di possibile rinculo seguente ad una interruzione del servizio di fornitura di energia o aree difficili all'interno del luogo di lavoro. (vedere fig. 2)

Non azionare mai l'utensile per l'inserimento di dispositivi di fissaggio nello spazio libero. Questo eviterà qualsiasi pericolo causato da dispositivi di fissaggio volanti e sforzo eccessivo dell'utensile.

Lo strumento deve essere scollegato dall'aria compressa

sistema ai fini del trasporto, in particolare

dove vengono utilizzate scale o dove si verificano condizioni fisiche insolite, la postura viene adottata durante il movimento (vedi Fig. 3).

Trasportare lo strumento per l'inserimento di dispositivi di fissaggio sul posto di lavoro utilizzandolo solo alla maniglia e mai con il grilletto azionato.

Prendere in considerazione le condizioni sul posto di lavoro. Gli elementi di fissaggio possono penetrare in pezzi sottili o scivolare dagli angoli e dai bordi dei posti di lavoro, mettendo così a rischio le persone.

Per la sicurezza personale, utilizzare dispositivi di protezione come protezioni per l'udito e gli occhi (vedi figura 2).

IMPORTANTE: NON dirigere il foro di sfiato regolabile verso l'operatore o altre

persone o animali durante l'utilizzo.

2.6 Dispositivi di azionamento

Gli strumenti per l'inserimento degli elementi di fissaggio vengono azionati azionando il grilletto mediante la pressione delle dita.

Inoltre, l'utensile per l'inserimento di dispositivi di fissaggio è dotato di un giogo di sicurezza che consente

l'operazione di guida da effettuare solo dopo aver premuto la volata dell'utensile

contro un pezzo da lavorare. Questi utensili sono contrassegnati dietro da un triangolo invertito ( ).

il numero di serie e non è consentito l'uso sulla efficace giogo di sicurezza.

2.7 Sistemi di attuazione

A seconda del loro scopo, l'utensile per l'inserimento di elementi di fissaggio è dotato di un sistema di azionamento sequenziale singolo e azionamento a contatto.

Potresti passare a una figura del chiodo per scegliere la singola attuazione sequenziale e passare alla figura a due chiodi per scegliere l'attivazione del contatto.

• Azionamento sequenziale singolo: un sistema di attuazione in cui il grilletto e il

il giogo di sicurezza devono essere attivati affinché l'unica operazione di guida sia

azionata tramite il grilletto dopo che la volata dell'attrezzo è stata applicata alla guida

posizione. Successivamente, ulteriori operazioni di guida possono essere eseguite solo dopo che

il grilletto è stato riportato nella posizione di non guida e la levetta di sicurezza rimane

depressa.

• Attuazione del contatto (versione limitata): un sistema di attuazione in cui il grilletto

e il giogo di sicurezza devono essere azionati per ogni manovra di guida, previo ordine

di attuazione non specificata. Per guidazioni ripetute è sufficiente se

o il grilletto rimane attivato e successivamente viene attivato il giogo di sicurezza, oppure

viceversa.

Gli utensili per l'inserimento di elementi di fissaggio dotati di azionamento a contatto devono essere contrassegnati con il

simbolo "Non utilizzato su impalcature, scale (vedere Fig.4)" e non deve essere utilizzato per

applicazioni specifiche, ad esempio:

• quando il passaggio da un luogo di guida a un altro comporta l'uso di impalcature, scale, scale a pioli o

costruzioni simili, ad esempio listelli del fatto; - chiusura di scatole o gabbie; -

installazione di sistemi di sicurezza

nel trasporto, ad esempio su veicoli e vagoni.

Fig. 4: Simbolo "Non utilizzato su ponteggi, scale"

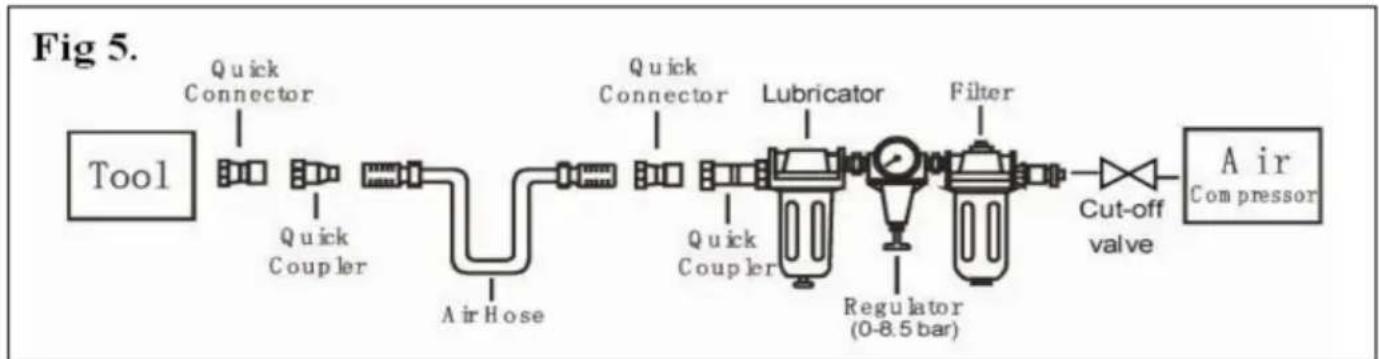

3 Sistema di aria compressa

Corretto funzionamento del

richiede lo strumento di guida per dispositivi di fissaggio

filtrato, asciutto e lubrificato

aria compressa in quantità adeguata.

AVVERTENZA

Se la pressione dell'aria nel sistema di linea supera il massimo consentito dall'

attrezzo per l'inserimento del dispositivo di fissaggio, una valvola riduttrice di pressione seguita da una valvola di sicurezza a valle dovrà inoltre essere montata sulla linea di alimentazione dell'utensile.

NOTA: quando l'aria compressa viene generata dai compressori, l'umidità naturale nell'aria si condensa e si raccoglie come acqua condensata in recipienti a pressione e condutture. Questa condensa deve essere rimossa mediante separatori d'acqua.

Questi separatori d'acqua devono essere controllati quotidianamente e, se necessario, drenati, altrimenti si potrebbe sviluppare corrosione nel sistema dell'aria compressa e nello strumento di inserimento dei dispositivi di fissaggio. Il che serve ad accelerare l'usura.

L'impianto di compressione deve essere adeguatamente dimensionato in termini di pressione, potenza e rendimento (portata volumetrica) per il consumo previsto. Tratti di linea troppo piccoli rispetto alla lunghezza della linea (tubi e manichette), oltre a sovraccaricare il compressore, provocheranno pressione gobce.

Le tubazioni dell'aria compressa posate in modo permanente devono avere un diametro interno di almeno 19 mm e un corrispondente grande

diametro in cui sono coinvolte condutture relativamente lunghe o più utenti.

Le tubazioni dell'aria compressa devono essere posate in modo da formare una pendenza (punto più alto verso l'interno, la direzione verso il compressore). Dovrebbero essere installati separatori d'acqua facilmente accessibili nei punti più bassi.

Le giunzioni per gli utenti devono essere unite alle tubazioni dall'alto; i punti di collegamento per gli strumenti di fissaggio devono essere dotati di aria compressa

unità di manutenzione (filtro/separatore d'acqua/oliatore) direttamente nel punto di giunzione.

Gli oliatori devono essere controllati quotidianamente e, se necessario, rabboccati con il grado di olio consigliato (vedi DATI TECNICI). Dove la lunghezza del tubo è superiore

10 m, la fornitura di olio per l'avvitatore di fissaggio non può essere garantita; pertanto consigliamo da 2 a 5 GPC (a seconda del carico dell'utensile

utensile per l'inserimento di dispositivi di fissaggio) dell'olio consigliato (vedere DATI TECNICI).

aggiunto tramite l'ingresso dell'aria dell'utensile o un oliatore collegato direttamente all'inserimento del dispositivo di fissaggio attrezzo (vedi figura 5).

4 Preparazione dello strumento per l'uso

4.1 Preparazione di uno strumento per la prima messa in funzione

Si prega di leggere e osservare queste istruzioni per l'uso prima di utilizzare lo strumento. Di base

le misure di sicurezza devono essere sempre seguite rigorosamente per proteggere da eventuali danni l'apparecchiatura e lesioni personali all'utente o ad altre persone che lavorano nelle vicinanze dell'operazione.

4.2 Collegamento all'impianto di aria compressa

Assicurarsi che la pressione fornita dal sistema di aria compressa non superi

la pressione massima consentita dell'utensile per l'inserimento di dispositivi di fissaggio. Impostare la pressione dell'aria inizialmente al valore più basso della pressione ammissibile consigliata (vedi

DATI TECNICI).

Svuotare il caricatore per evitare che un elemento di fissaggio venga espulso nella fase successiva di lavorazione nel caso in cui le parti interne dell'utensile per l'inserimento dei dispositivi di fissaggio non siano nella posizione iniziale dopo lavori di manutenzione e riparazione o trasporto.

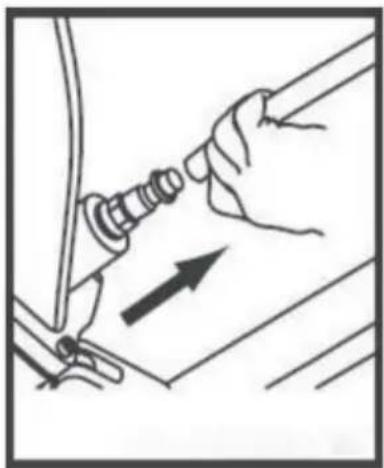

Collegare l'utensile per l'inserimento di dispositivi di fissaggio all'alimentazione dell'aria compressa utilizzando un tubo di pressione adatto dotato di connettori ad azione rapida.

Verificare il corretto funzionamento applicando la volata dell'utensile per l'inserimento dei dispositivi di fissaggio a un pezzo di legno o materiale legnoso e azionando il grilletto una o due volte.

4.3 Riempimento del caricatore

Possono essere utilizzati solo gli elementi di fissaggio specificati nei DATI TECNICI (vedi 1.1).

Quando si riempie il caricatore, tenere l'utensile in modo che la volata non sia rivolta verso l'operatore o qualsiasi altra persona o animale.

4.4 Movimentazione dell'utensile

Prestare attenzione al 2-Riferimento speciale di queste istruzioni per l'uso.

Dopo aver controllato che l'utensile per l'inserimento dei dispositivi di fissaggio funzioni correttamente, applicare l'utensile al pezzo da lavorare e azionare il grilletto.

Controllare se l'elemento di fissaggio è stato inserito nel pezzo in lavorazione in conformità con i requisiti. - se l'elemento

di fissaggio sporge, aumentare la pressione dell'aria con incrementi di 0,5 bar, controllando il risultato dopo ogni nuova regolazione; - se il dispositivo di fissaggio viene inserito

a una profondità eccessiva, ridurre la pressione dell'aria.

incrementi di 0,5 bar finché il risultato non è soddisfacente.

In ogni caso si dovrebbe cercare di lavorare con la pressione atmosferica più bassa possibile.

Questo ti darà tre vantaggi significativi:

1. 1. Si risparmierà energia, 2.

Verrà prodotto meno rumore, 3. Si otterrà

una riduzione dell'usura degli strumenti di fissaggio.

Evitare di attivare l'utensile per l'inserimento di dispositivi di fissaggio se il caricatore è vuoto.

Qualsiasi utensile per l'inserimento di dispositivi di fissaggio difettoso o non correttamente funzionante deve essere immediatamente rimosso e scollegato dall'alimentazione dell'aria compressa e consegnato a uno specialista per ispezione.

In caso di interruzioni prolungate del lavoro o al termine del turno di lavoro, disconnettersi

l'utensile dall'alimentazione dell'aria compressa e si consiglia di svuotare il

caricatore.

I connettori dell'aria compressa dell'utensile per l'inserimento dei dispositivi di fissaggio e i tubi flessibili dovrebbero

essere protetti dalla contaminazione, dall'ingresso di trucioli di polvere grossolana, sabbia, ecc.

provocare perdite e danni all'utensile per l'inserimento dei dispositivi di fissaggio e ai giunti.

5. Manutenzione

Scollegare l'utensile dal compressore prima di effettuare regolazioni, eliminare inceppamenti o effettuare interventi di manutenzione.

Manutenzione, trasferimento e durante il mancato funzionamento.

Lubrificazione regolare: se il suo strumento non utilizza l'oliatore automatico interno, posizionare 2 o

6 gocce di olio per utensili pneumatici nella presa d'aria prima di iniziare la giornata lavorativa o dopo 2 ore

di uso continuo, a seconda delle caratteristiche del pezzo da lavorare o del tipo di

elementi di fissaggio.

Gli strumenti pneumatici devono essere ispezionati periodicamente e le parti usurate o rotte devono essere

sostituite per mantenere lo strumento funzionante in modo sicuro ed efficiente. Controlla e cambia tutti gli

O-ring, guarnizioni, ecc. usurati o danneggiati. Stringere tutte le viti e i cappucci per evitare

lesioni personali. Questo dovrebbe essere fatto da un esperto.

Effettuare un'ispezione regolare per verificare il libero movimento del grilletto, della molla e del meccanismo di sicurezza

per garantire che il sistema di sicurezza sia completo e funzionante: non allentato e

parti mancanti, nessuna parte di costruzione o di stoccaggio.

Mantenere il caricatore e la punta dell'utensile puliti e privi di residui di sporco o particelle abrasive.

Quando le temperature sono molto basse, gli strumenti dovrebbero essere tenuti al caldo da qualsiasi

metodo comodo e sicuro.

6 Risoluzione dei problemi (vedere tabella 1)

SINTOMO	PROBLEMA	SOLUZIONI
Perdita d'aria vicina pare superiore dell'ulterrile o all'interno zone di innesco	1. L'O-ring nella valvola del grilletto danneggiato. 2. La testa della valvola a grilletto danno. 3. Stelo della valvola a grilletto, guarniziono stelo della valvola, guarnizione o O-ring sono danneggiati.	è 1. Controllare e sostituire l'O-ring. 2. Controllare e sostituire. 3.Controllare e sostituire il grilletto stelo della valvola, guarnizione o O-ring
Perdita d'aria vicina pare inferiore dello strumento.	1. Viti allentate. 2. Usurato o danneggiato O-ring o paraurti.	1. Stringere le viti. 2. Controllare e sostituire gli O-ring o paraurti.
Perdita d'aria tra corpo e cilindro berretto.	1. Viti allentate. 2. Usurato o danneggiato O-ring o guarnizioni.	1. Stringere la vite. 2. Controllare e sostituire gli O-ring o paraurti.
Guida della lama dispositivo di fissaggio troppo profondo.	1. Paraurti usurato. 2. La pressione dell'aria è troppo alla2. Regolare la pressione dell'aria.	1. Sostituire il paraurti. 1. Sostituire il paraurti. 2. Regolare la pressione dell'aria.
Lo strumento no operare bene: più non guidare dispositivo di fissaggio O funzionale lentamente.	1. Alimentazione d'aria inadequata. 2. Lubrificazione inadequata. 3. Usurato o danneggiato O-ring o guarnizioni. 4. Attacco di scarico nel cilindro la testa è bloccata.	1. Verificare che l'alimentazione d'aria sia adeguate. 2. Metti 2 o 6 gobce di olio nell'ingresso dell'aria. 2. Controllare e sostituire O-ring o guarnizione. 4. Sostituire danneggiato parti interne.
Lo strumento salute elementi di fissaggio.	1. Paraurti usurato o molla danneggiata. 2. Sporco nella piastra anterio. 3. Sporco o danni impedisceagli elementi di fissaggio di entrando liberamente rivista. 4. O-ring usurato o asciutto pistone o mancanza di Lubrifacazione. 5. Guarnizione dei coperti del cilindro perdite.	1. Sostituire il paraurti o lo spintore primavera. 2. Pulire il canale di azionamento anterio piatto. 3. La rivista deve essere lo puliti. 4. L'O-ring deve essere sostituito.E lubrificare. 5. Sostituire la rondella di tenuta.
Gli strumenti si inceppano.	1. Errato o danneggiato elementi di fissaggio. 2. Driver danneggiato o usurato guida. 3. Caricatore o vite frontale 4. Il caricatore è sporco.	1. Cambia e usa correttamente dispositivo di fissaggio. 2. Controllare e sostuire il autista. 3. Stringere il caricatore. sciolto. 4. Pulisci il caricatore.

VEVOR

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronico www.vevor.com/supporto

VEVOR®

TOUGH TOOLS, HALF PRICE

Soporte tecnico y certificado de garantía electrónica www.vevor.es/soporte

Clavadora de bobina

MODELO: MCN90
