INHOUDSOPGAVE

De pagina "NL-1" bevat de inhoudsopgave van deze handleiding

Wij danken u voor uw keuze van een ventilatorradiator/ventilatorconvector Olii Splendid Bi2 voor de klimaatregeling van uw vertrekken. Wij verzoeken u deze handleiding voor gebruik en installatie met aandacht te lezen alvorens het apparaat te installeren en in werking te stellen. Indien u de vermelde wenken in acht neemt, zullen de prestaties van het apparaat op lange termijn ongewijzigd blijven. In overeenstemming met de Europese Richtlijn 99/44/EEG garandeert de fabrikant het apparaat gedure maanden vanaf de datum van aankoop (met uitzondering van eventuele verlengingen van de commerciële garantie) voor defecten die toe te schrijven zijn aan fabricagefouten. Alle andere problemen, die verband houden met een verkeerde installatie, buitengewone weersomstandigheden, niet overeenkomstige afmetingen en het onklaar maken van het apparaat zonder autorisatie, vallen buiten de garantie.

1.1.1 - OVEREENSTEMMING

I ventilatorradiators/ ventilatorconvectors Bi2 OLIMPIA SPLENDID zijn in overeenstemming met de Europese Richtlijnen:

• Richtlijn laagspanning 2014/35/EU

- Richtlijn elektromagnetische compatibiliteit 2014/30/EU.

Hoe dan ook, omdat ze in het systeem opgenomen zijn, moet de conformiteit van de ventilator-radiatoren / ventilatorconvectoren in de specifieke installatie door de installateur gecontroleerd en gegarandeerd worden in naleving van de van kracht zijnde wetten en toepasselijke reglementen.

1.2 - GEBRUIKTE SYMBOLEN

Dankzij de in het onderstaande hoofdstuk gebruikte pictogrammen kan op snelle en ondubbelzinnige wijze de noodzakelijke informatie worden verstrekt voor een correct gebruik van de machine onder veilige omstandigheden.

Inhoudsopgave

De door dit symbool voorafgegane paragrafen bevatten zeer belangrijke informatie en voorschriften, vooral voor wat betreft de veiligheid.

Het niet in acht nemen ervan kan leiden tot:

- gevaar voor de veiligheid van de bedieners

- het vervallen van de contractuele garantie

- het zich onthouden van aansprakelijkheid door de fabrikant

ALGEMEEN GEVAAR

Informeert het betrokken personeel dat de beschreven handeling, indien niet uitgevoerd in overeenstemming met de veiligheidsvoorschriften, het risico van lichamelijk letsel met zich mee brengt.

NL - 117

Nadat de verpakking weggenomen is, moet de intacte staat en de volledigheid van de inhoud gecontroleerd worden. Indien er iets niet in orde is, dient men zich te wenden tot het agentschap van OLIMPIA SPLENDID dat het apparaat verkocht heeft.
De installatie van de OLIMPIA SPLENDID apparaten moet uitgevoerd worden door een bevoegde firma die na afloop een verklaring van overeenstemming afgeeft aan degene die verantwoordelijk is voor het systeem, in naleving van de heersende normen en de aanwijzingen die door OLIMPIA SPLENDID in het instructieboekje verstrekt worden dat het apparaat vergezelt.
3 Deze apparaten zijn gerealiseerd voor de airconditioning en/of de verwarming van vertrekken en moeten voor dit gebruik bestemd worden op een wijze die compatibel is met de prestatiekenmerken.

leder vorm van contractuele of buitencontractuele aansprakelijkheid van OLIMPIA SPLENDID is uitgesloten voor schade die berokkend wordt aan mensen, dieren of voorwerpen, door installatiefouten, instellingsfouten, onderhoudsfouten of door oneigenlijk gebruik.

1. Indien water lekt, moet de hoofdschakelaar van de installatie op "uit" gezet worden en moeten de waterkranen worden gesloten.

Neem dringend contact op met de Technische Assistentie van OLIMPIA SPLENDID of met vakkundig gekwalificeerd personeel en grijp niet zelf in op het apparaat.

1. Voor wat betreft de installatie van de Bi2 is het noodzakelijke te garanderen dat de achterkant van het apparaat niet toegankelijk is.

Voor de gevallen waarin dat niet door de muur of door het plafond gegarandeerd wordt, is het verplicht gebruik te maken van de kit voor de achterafsluiting, die als accessoire verkrijgbaar is.

1. Indien het apparaat lange tijd niet gebruikt wordt, dienen de volgende handelingen verricht te worden:

2. Zet de hoofdschakelaar van de installatie op "uit"

3. Sluit de waterkranen

- Bij vorstgevaar dient gecontroleerd te worden of een antivriesvloeistof naar binnen gegoten is, anders moet de installatie geleegd worden.

1. Het is noodzakelijk dat de elektrische installatie tot stand gebracht wordt met volledige inachtneming van de toepasselijke normen en reglementen en uitgerust is met een doeltreffende aardverbinding en met adequate beveiligingen tegen overbelasting en/of kortsluiting. Er wordt geadviseerd een universele afsluitinrichting en een geschikte elektrische beveiliging op de voedingslijn van ieder geïnstalleerd apparaat aan te brengen.

NL - 118

1. Een te lage of te hoge temperatuur (al naargelang de werkwijzen) is schadelijk voor de gezondheid en veroorzaakt een onnodige energieverspilling. Vermijd rechtstreeks langdurig contact met de luchtstroom.

2. Vermijd het dat de ruimte lang gesloten blijft. Open regelmatig de ramen ter garantie van een correcte luchtverversing.

3. Dit instructieboekje maakt integraal deelt uit van het apparaat. Het moet dan ook zorgvuldig bewaard worden en het apparaat ALTIJD vergezellen, ook wanneer het van eigenaar of gebruiker wisselt of in een andere installatie opgenomen wordt. In geval van beschadiging of verlies van het boekje dient een ander exemplaar aangevraagd te worden aan de plaatselijke Technische Assistentiedienst van OLIMPIA SPLENDID.

4. Reparaties of onderhoudswerkzaamheden moeten uitgevoerd worden door de Technische Assistentiedienst of door gekwalificeerd personeel en volgens hetgeen in dit boekje voorgeschreven wordt. Het apparaat niet wijzigen of onklaar maken omdat gevaarlijke situaties kunnen ontstaan en de fabrikant van het apparaat niet aansprakelijk zal zijn voor eventuele schade die daardoor veroorzaakt wordt.

Wij herinneren u eraan dat het gebruik van producten die met elektrische energie en water werken de inachtneming van enkele fundamentele veiligheidsregels veronderstellen, zoals:

2 Het is verboden het apparaat zonder toezicht door kinderen en onbekwame personen te laten gebruiken.

1. Het is verboden het apparaat aan te raken indien men op blote voeten staat of met natte of vochtige lichaamsdelen.

2. Het is verboden het apparaat op welke wijze ook te reinigen voordat het afgesloten is van de elektrische voedingsspanning door de hoofdschakelaar van de installatie op "uit" te zetten.

3. Het is verboden de veiligheidsvoorzieningen of de instellingsorganen te wijzigen zonder autorisatie en zonder de aanwijzingen van de fabrikant van het apparaat te volgen,

4. Het is verboden aan de elektrische kabels die uit het apparaat komen, te trekken, deze los te maken of te verdraaien ook wanneer het apparaat van het elektrische voedingsnet afgesloten is.

5. Het is verboden om voorwerpen en substanties via de roosters voor aanzuiging en afgifte van de lucht naar binnen te voeren.

6. Het is verboden de toegangsdeurtjes naar de interne delen van het apparaat te openen zonder eerst de hoofdschakelaar van de installatie op "uit" te hebben gezet.

7. Het is verboden om het verpakkingsmateriaal binnen handbereik van NL - 119

kinderen te laten omdat dit materiaal potentieel gevaarlijk kan zijn.

1. Het is verboden om op het apparaat te gaan staan en/of er ongeacht welk object op te plaatsen.

2. De externe componenten van het apparaat kunnen temperaturen van meer dan 70°C bereiken.

LET BIJZONDER GOED OP WANNEER U HET AANRAAKT, GEVAAR OP BRANDWONDEN.

De ventilatorradiators/ventilatorconvectors van het gamma Bi2 bestaan uit drie basistypes SL e SLR, waarvan ieder in 5 verschillende maten, met verschillende prestaties en afmetingen uitgevoerd is.

SL

Ventilatorconvector (geschikt voor horizontale of verticale installatie).

SLR

ventilatorradiator met stralingsplaat (geschikt voor verticale installatie).

1.6 - LEER DE Bi2 KENNEN (afb. 1)

A. Draagstructuur

van elektrische verzinkte plaat met hoge weerstand.

B. Batterij warmtewisseling met koud water

van koperbuis en aluminium pakketvinnen, turbulentie met hoge efficiëntie. Aansluitingen met schroefdraad van het type eurokonus 34 in overeenstemming met de nieuwe communautaire vereisten op het gebied van de standaardisering. De batterij is uitgerust met een sensor voor het meten van de watertemperatuur (versies SLR en SL).

C. Straalpaneel

met hoge efficiëntie aangesloten op de warmwaterbatterij (versie SLR). De hydraulische unit is uitgerust met een calostat-klep waarmee voorkomen wordt dat koud water het paneel binnenkomt.

D. Ventilatie-unit

met tangentiële ventilator van synthetisch materiaal met versprongen vinnen (hoge geruisloosheid) gemon- teerd op antitrilhouders van EPDM, statisch en dynamisch gebalanceerd, met spieverbinding op de motoras bevestigd.

E. Elektrische motbrushless DC met laag verbruik,

resinaat kast, gemonteerd op antitrilhouders van EPDM.

F. Omkeerbaar rooster luchtafgifte

gelakt met oven-gedroogd epoxypoeder. De ruime afmetingen benadrukken de hoge mechanische weerstand.

G. Verzamelbak condens

voor verticale installatie, in ABS, gemakkelijk demonteerbaar voor reinigingswerkzaamheden. Voor de horizontale installatie van de versies SL is als accessoire de kit horizontale verzamelbak voor condens beschikbaar.

H. Rugzijde

condens-bestendige structuur met hoge weerstand.

I. Frontale mantel

en demonteerbare zijkanten.

NL - 120

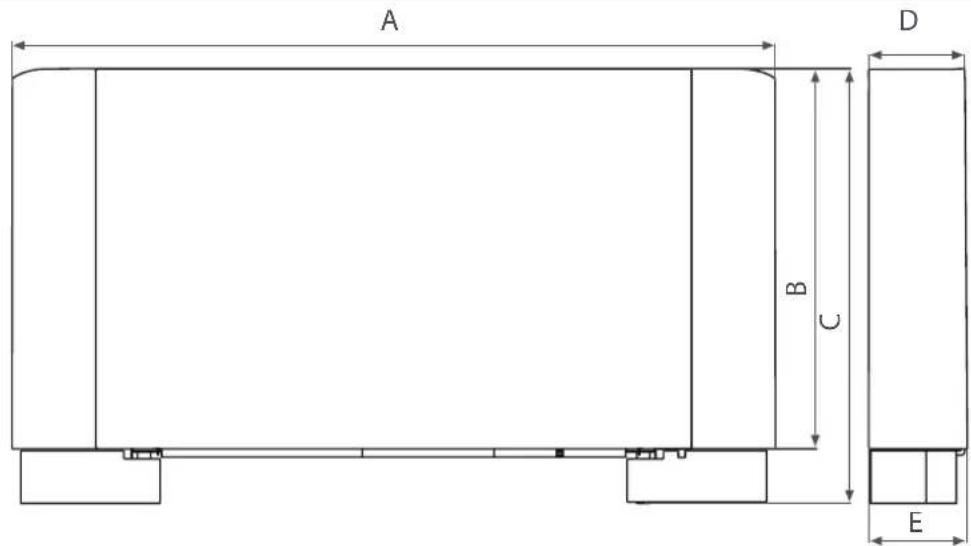

1.7 - RUIMTEBESLAG Bi2 (Fig.3)

Zie afbeelding 3 en het model in uw bezit.

3

A B C D E

SLR SMART 200 400 600 800 1000
A (mm) 759	959	1	159	13	59 1559
B (mm) 579	579	5	79	579	579
C (mm)	659		659	6	59 659 659
D (mm)	129	1	29	129	129
E (mm) 150	150	1	50	150	150

SL SMART 200 400 600			800 1000
A (mm) 759	959	1159	1359	1559
B (mm) 579	579	579 5	79 579
C (mm)	659	659 6	59 659	659
D (mm) 129	129	129 1	29 129
E (mm) 150	150 1	50 150	150

Zie de tabel van afbeelding 4 en het model in uw bezit.

A Inhoud water batterij
B Inhoud water straalpaneel
C Maximum bedrijfsdruk
D Maximumtemperatuur ingang water
E Minimumtemperatuur ingang water
F Hydraulische aansluitingen
G Voedingsspanning
H Gewicht SL
I Gewicht SLR

Raadpleeg voor de gegevens van de elektrische absorptie het plaatje met de technische kenmerken van de unit.

4

		200	400	600	800	1000
A	I	0,47	0,8	1,13	1,46	1,8
B	I	0,6	0,8	1,1	1,4	1,6
C	bar	10	10	10	10	10
D	°C	80	80	80	80	80
E	°C	4	4	4	4	4
F	“	Eurokonus 3/4	Eurokonus 3/4	Eurokonus 3/4	Eurokonus 3/4	Eurokonus 3/4
G V/ph/Hz		230/1/50	230/1/50	230/1/50	230/1/50	230/1/50
H	kg	11,5	13	15,5	18,5	21,5
I	kg	13,5	15,5	19,5	22,5	25,5

NL - 121

2 - INSTALLATIE

2.1 - POSITIONERING VAN DE UNIT

Vermijd het de unit te installeren in de nabijheid van:

• posities die blootgesteld worden aan rechtstreeks zonlicht;
• warmtebronnen;
• vochtige ruimtes en zones waar contact met water mogelijk is;
• ruimtes met oliedampen
• ruimtes die aan hoge frequenties blootgesteld worden.

WAARSCHUWING

veronachtzaming van de aangeduide normen, waardoor een slechte werking van de apparatuur kan optreden, ontheft het OLIMPIA SPLENDID van elke vorm van garantie en van eventuele schade, veroorzaakt aan personen, dieren of zaken.

Controleer of:

a. de wand waarop men de unit wenst te installeren een geschikte structuur en draagvermogen bezit;
b. er geen leidingen of elektriciteitskabels door de installatiezone op de wand lopen
c. de betreffende wand perfect vlak is;
d. er een vrije zone is, zonder obstakels die de luchtcirculatie in ingang en uitgang zouden kunnen belemmeren;
e. de installatiewand zo mogelijk een buitenmuur is zodat de condens naar buiten afgevoerd kan worden;
f. in geval van installatie aan het plafond de luchtstroom niet rechtstreeks op de mensen eronder gericht wordt.

2.2 - INSTALLATIEWIJZE

De volgende beschrijvingen van de diverse montagefasen en de bijbehorende tekeningen verwijzen naar een machineversie waarvan de aansluitpunten zich aan de linkerkant bevinden.

De beschrijvingen voor de montage van machines met aansluitpunten aan de rechterkant zijn identiek.

Men dient alleen de afbeeldingen in spiegelbeeld te interpreteren.

Voor een goed geslaagde installatie en optimale werkprestaties dienen de aanwijzingen die handleiding staan nauwgezet opgevolgd te worden. Het niet toepassen van de aanwijzingen kan een slechte werking van de apparatuur tot gevolg hebben en OLIMPIA SPLENDID vrijwaren van iedere vorm van garantie en van schade die mensen, dieren of voorwerpen berokkend wordt.

Het apparaat kan geïnstalleerd worden in een dusdanige positie dat het gewone onderhoud (reiniging filter) en het buitengewone onderhoud gemakkelijk uitgevoerd kunnen worden en dat de ontluchtingskleppen (batterij en paneel) gemakkelijk bereikbaar zijn vanaf het bovenrooster.

2.3 - MINIMUMAFSTANDEN INSTALLATIE

Afbeelding 5 toont de minimumafstanden voor de montage van de ventilatorconvector vanaf de wanden en de meubels die zich in het vertrek bevinden.

2.4 - OPENING ZIJKANTEN

• Zijde het dekseltje op (afb. 6 ref. H) dat de schroef afdekt (afb. 6 ref. L) en draai de schroef los.
• Verplaats het zijkantje enigszins naar rechts en til het op (afb. 6 ref. P).

2.5 - VERTICALE INSTALLATIE OP MUUR OF VLOER

In geval van montage op de vloer, op voetstukken, dient men voor de montage van deze voetstukken de afzonderlijke instructiebladen te raadplegen die bij de betreffende handleiding gevoegd zijn.

3. Beschadig de kartonnen verpakking niet, op de achter- en onderkant daarvan staan de mallen voor de correcte montage van de machine afgedrukt.

Gebruik de mal die op de verpakking staat (uit te snijden langs de aangeduide lijnen) en traceer op de muur de positie van de twee bevestigingsbeugels (afb. 7). Boor de gaten met een geschikte boorpunt en steek de twee pluggen naar binnen (2 voor iedere beugel) (afb. 8 ref. A). Bevestig de twee beugels (afb. 8 ref. B). Span de schroeven niet te strak zodat het mogelijk is de beugels bij te stellen met een waterpas (afb. 9).

Zet de twee beugels nu definitief vast door de vier schroeven volledig te spannen.

Controleer de stabiliteit ervan door de beugels met de hand naar rechts en naar links en naar boven en naar onder te verplaatsen.

Monteer de unit en controleer de correcte bevestiging ervan op de beugels. Controleer ook de stabiliteit ervan (afb. 10).

2.6 - HORIZONTALE INSTALLATIE AAN HET PLAFOND (alleen voor SL, SL SMART)

Gebruik mal en traceer op het plafond de positie van de twee bevestigingsbeugels en van de twee achter-schroeven. Boor de gaten met een geschikte boorpunt en steek de twee pluggen naar binnen (2 voor iedere beugel) (afb. 11 ref. A). Bevestig e twee beugels (afb. 11 ref. B). Span de schroeven niet te strak.

Plaats de machine op de twee beugels, handhaaf de machine in deze positie en steek vervolgens de twee schroeven in de achterste pluggen (afb. 11 ref. C), een aan elke kant.

Er wordt aangeraden het apparaat aan de zijde van de drainageleiding enigszins te laten hellen zodat het naar buiten stromen van het water bevorderd wordt (afb. 11 ref. D).

Span de 6 bevestigingsschroeven nu definitief.

Voor de installatie van de versies SL zijn als accessoires de kits horizontale verzamelbakken voor condens beschikbaar.

De minimum binnendiameters die voor de leidingen van de hydraulische aansluitingen in acht genomen moeten worden, wisselen al naargelang het model:

SLR/SL 200 ∅12 mm

SLR/SL 400 ∅14 mm

SLR/SL 600 ∅16 mm

SLR/SL 800 ∅18 mm

SLR/SL 1000 ∅20 mm

Raadpleeg voor de positie van de leidingen, voor de aansluitpunten op de muur, de tekeningen die in de volgende paragrafen staan op grond van de specifieke configuratie.

NL - 123

2.7.2 - Aansluitingen

De keuze en de afmetingen van de hydraulische leidingen dient gemaakt te worden door degene die de installatie ontwerpt en deze tot stand brengt volgens de regels van het vak en de heersende wetgeving.

Handel als volgt voor het tot stand brengen van de leidingen:

• breng de hydraulische leidingen in positie
• span de verbindingen met gebruik van de methode "sleutel tegen sleutel" (afb. 12 ref. B)
• controleer de eventuele vloeistoflekkage
• bekleed de verbindingen met isolatiemateriaal (afb. 12 ref. C).

De hydraulische leidingen en de koppelingen moeten een thermische isolatie krijgen.

Vermijd het de leidingen gedeeltelijk te isoleren.

Vermijd het de componenten te strak te spannen zodat de isolatie niet beschadigd wordt.

Voor de waterafdichting van de schroefdraadverbindingen moeten jute en groene pasta gebruikt worden. Het gebruik van teflontape wordt aangeraden bij de aanwezigheid van antivriesvloeistof in het hydraulische circuit.

2.8 - CONDENSAFVOER

Het netwerk van de condensafvoer moet de juiste afmetingen hebben (binnendiameter leiding minimaal 16 mm) en de leidingen moeten zo gelegd worden dat het traject altijd enigszins omlaag helt en nooit minder dan 1%. Bij de verticale installatie wordt de afvoerleiding rechtstreeks op de afvoer aangesloten, die zich laag op de zijschouder bevindt, onder de hydraulische aansluitpunten. Bij de horizontale installatie wordt de afvoerleiding aangesloten op de reeds aanwezige leiding op de machine.

Voor het installeren van de versies SL in de horizontale stand zijn als accessoires de kits horizontale verzamelbak voor condens beschikbaar.

• Laat de condensvloeistof indien mogelijk rechtstreeks wegstromen in een goot of in een afvoer voor "wit water".
• Indien afvoer in het riool plaatsvindt, wordt aangeraden een sifon tot stand te brengen om te voorkomen dan onaangename geuren in het vertrek terecht komen. De bocht van de sifon moet lager zijn dan de verzamelbak voor de condens
• Indien de condens in een bak afgevoerd wordt, mag deze niet afgedekt worden en de leiding mag niet in het water gedompeld worden. Er zou anders adhesie en tegendruk kunnen ontstaan waardoor het onbelemmerd wegstromen van de condens verhinderd wordt.
• Indien een niveauverschil gepasseerd moet worden, dat het wegstromen van het condens zou kunnen verhinderen, dient een pomp te worden gemonteerd (accessoirekit):
• voor de verticale installatie moet de pomp onder het zijdelingse drainagebakje gemonteerd worden;
• voor de horizontale installatie moet de positie van de pomp bepaald worden al naargelang de specifieke vereisten.
  Raadpleeg in ieder geval de specifieke instructies die in de kit met pomp voor condensafvoer zitten.

Het is hoe dan ook zaak om aan het einde van de installatie het correcte wegstromen van de condensvloeistof te controleren door heel langzaam circa een ½ liter water gedurende 5-10 minuten in het verzamelbakje te gieten.

2.8.1 - Montage van het condensafvoersysteem in de verticale versie

Sluit de aansluiting van de afvoer van het verzamelbakje van de condens (afb. 13 ref. A) aan op een leiding voor het afvoeren van de vloeistof (afb. 13 ref. B) en zet deze op adequate wijze vast. Controleer of het verlengstuk voor de druppelbreker (afb. 13 ref. C) aanwezig is en correct geïnstalleerd is.

2.8.2 - Montage van het condensafvoersysteem in de horizontale versie

Voor de montage aan de horizontale bak op de versies SL dient men de instructies te raadplegen die zichin de bijbehorende optionele kit. bevinden.

NL - 124

• Snij onder de zijkant die overeenkomt met de uitgang van de leiding voor de condensafvoer, de voorgestanste zone door (afb. 14 ref. A).
• Breng de zijkant weer in positie.

N.B. neem voor de horizontale installatie de volgende waarschuwingen in acht:

• controleer of de machine perfect waterpas staat of met een lichte inclinatie in de richting van de condensafvoer;
• isoleer goed de leidingen voor afgifte en terugkeer tot aan de opening van de machine, zodat het druppelen van de condens buiten het verzamelbakj e voorkomen wordt;
• isoleer de condensafvoerleiding van het bakje over de gehele lengte.

2.9 - ROTATIE AANSLUITPUNTEN

De beschreven handelingen en de bijbehorende afbeeldingen hebben betrekking op een apparaat met aansluitpunten aan de linkerkant die naar de rechterkant gedraaid moeten worden. Indien men over een apparaat beschikt met aansluitpunten aan de rechterkant die naar de linkerkant gedraaid moeten worden, is de volgorde van de uit te voeren handelingen identiek. Alleen de afbeeldingen moeten in spiegelbeeld beschouwd worden.

Voor de aansluiting van de motor op de besturingskit dient men de betreffende optionele bekabeling te gebruiken.

2.9.1 - Demontage panelen

• Zijde het dekseltje op (afb. 15 ref. H) dat de schroef afdekt (afb. 15 ref. L) en draai de schroef los.
• Verplaats het zijkantje enigszins naar rechts en til het op (afb. 15 ref. P).
• Trek de luchtfilters op de onderkant naar buiten (afb. 16 ref. A);
• Draai de schroeven (afb. 16 ref. B) voor de bevestiging van het voorpaneel (afb. 16 ref. C) los en demonteer het paneel door hem van de onderste haak los te halen (afb. 16 ref. M);
• Neem het bovenste isolatie-element van de batterij weg (afb. 16 ref. D);
• Schroef de bovenste in gangsconnector los (afb. 17 ref. A);
• Schroef de onderste uitgangsconnector los (afb. 17 ref. B);
• Trek het paneel met de spiraal los (afb. 17 ref. C)

2.9.2 - Demontage straalpaneel (alleen voor SLR SMART)

2.9.3 - Demontage bedieningspaneel (indien aanwezig)

• Zet de hoofdschakelaar van de installatie op uit.
• Demonteer het toegangsdeurtje tot de collectorunits (afb. 19 ref. A) door de bevestigingsschroef (afb. 19 ref. B) los te draaien.
• Demonteer het bedieningspaneel (afb. 19 ref. C) door de twee bevestigingsschroeven (afb. 19 ref. D) los te draaien en de bijbehorende schakelkast los te draaien.
• Maak de connectoren van de elektrische aansluitingen los.
• Trek de bedradingen uit de binnenkant van de machine los en steek ze aan de tegengestelde zijde naar binnen.
• Verwissel de montagepositie van het deurtje (afb. 19 ref. A) met het bedieningspaneel (afb. 19 ref. C) en monteer ze in de respectievelijke posities.
• Gebruik voor de aansluiting van de motor de speciale bekabeling voor rechteraanslitingen, die als accessoire beschikbaar zijn
• Demonteer het condensverzamelbakje (afb. 19 ref. F) en hermonteer het aan de tegengestelde zijde met de betreffende bevestigingsschroeven (afb. 19 ref. G).
• Verwijder het bedieningselement E en monteer het opnieuw vanaf de andere kant in de betreffende positie met de bijbehorende schroeven.

NL - 125

2.9.4. Demontage warmtewisselaar

• Draai de vier schroeven los ter bevestiging van de warmtewisselaar (afb. 20 ref. A);
• Trek de watersonde uit de batterij;
• Trek de warmtewisselaar los (afb. 20 ref. B);
• Trek het verlengstuk voor de druppelbreker uit het centrale bakje (afb. 20 ref. C);
• Trek aan de tegengestelde zijde de dop los van het gat van de condensafvoer (afb. 20 ref. D);
• Draai de bevestigingsschroef van het centrale condensverzamelbakje los (afb. 20 ref. E), breng het bakje in positie tegen de tegengestelde zijde zodat de structuur uit de aansluitopening voor het verlengstuk voor de druppelbreker naar buiten steekt en zet het vast met de eerder gedemonteerde schroef;
• het verlengstuk voor de druppelbreker opnieuw naar binnen en aan de zijde die tegengesteld is aan de dop;
• Open de voorgeponste zeshoekige gaten op het zijdelingse isolatiemateriaal rechts en sluit de zeshoekige gaten op de linkerschouder met het isolatiemateriaal;
• Draai de warmtewisselaar, breng de aansluitpunten over naar de tegengestelde zijde en plaats hem terug in de machine (afb. 21);
• Draai alle bevestigingsschroeven van de warmtewisselaar vast (afb. 22 ref. A).

Nadat alle beschreven handelingen uitgevoerd zijn, moeten alle eerder gedemonteerde componenten weer gemonteerd worden door de demontagehandelingen in omgekeerde volgorde uit te voeren.

2.10 - VULLEN VAN DE INSTALLATIE

Controleer tijdens het starten van de installatie of de houder op de hydraulische unit geopend is. Indien men zich in de situatie bevindt waarin de elektrische voeding ontbreekt terwijl de thermoklep reeds eerder gevoed werd, zal het nodig zijn om het speciale kapje te moeten gebruiken om op de sluiter van de klep te drukken om deze te openen.

2.11 - AFVOER VAN DE LUCHT TIJDENS HET VULLEN VAN DE INSTALLATIE

• Open alle onderbrekingssystemen van de installatie (manuele of automatische);
• Begin het vullen door de watervulkraan van de installatie langzaam te openen;
• Voor de modellen SL, die in de verticale stand geïnstalleerd zijn, dient men (met gebruik van een schroevendraaier) in te grijpen op het onluchtgat van de hoger geplaatste batterij (afb. 23 ref.A).
• Voor de modellen SLR met straalpaneel dient men (met een schroevendraaier) in te grijpen op zowel het ontluchtingselement aan de zijkant van de batterij (afb. 23 ref. A) als op het manuele ontluchtingselement van het straalpaneel (afb. 24 ref. A).
• Wanneer er water uit de ontluchtingskleppen van het apparaat komt, moeten de kleppen gesloten worden en moet het vullen voortgezet worden tot de nominale waarde bereikt wordt die voor de installatie voorgeschreven is.

Controleer de hydraulische afdichting van de pakkingen.

Er wordt aangeraden deze handelingen te herhalen nadat het apparaat enkele uren gewerkt heeft en om regelmatig de druk van de installatie te controleren.

2.12 - ONDERHOUD

Het periodieke onderhoud is onmisbaar voor een altijd efficiënte, veilige en betrouwbare werking van de ventilatorconvector Bi2 op lange termijn. Enkele onderhoudingrepen kunnen uitgevoerd worden op zesmaandelijkse basis, enkele andere op jaarbasis en weer andere onderhoudsingrepen moeten uitgevoerd worden door de Technische Service die de technische competentie en voorbereiding heeft en bovendien over originele reserveonderdelen beschikt.

2.13 - EXTERNE REINIGING

Voordat een reiniging of onderhoud plaatsvindt, moet de unit afgesloten worden van het elektriciteitsnet door de hoofdschakelaar van de voeding uit te schakelen.

NL - 126

OLIMPIA SPLENDID

Wacht tot de componenten afgekoeld zijn om het gevaar voor brandwonden te voorkomen.

Wanneer dit nodig is, moeten de externe oppervlakken van de ventilatorconvector Bi2 gereinigd worden met een zachte en met water bevochtigde doek (afb. 25).

Gebruik geen schuursponsjes of schurende of corroderende reinigingsmiddelen waardoor de gelakte oppervlakken beschadigd kunnen raken.

2.14 - Reiniging filter aanzuiging lucht

Het is verplicht regelmatig de staat van de luchtfilters na te kijken en deze te reinigen wanneer nodig en hoe dan ook wanneer dit door de geïnstalleerde elektronische controles gemeld wordt (indien aanwezig). De regelmaat van de reiniging van de filters is afhankelijk van de specifieke bedrijfsomstandigheden van de machine. Handel voor de reiniging van de luchtfilters zoals in de volgende paragrafen beschreven wordt.

2.14.1 - Extractie van de filtercellen

• Neem het lipje van het filter (afb. 26 ref. A) vast en laat met een lichte druk in de richting van de achterwand het binnenste lipje uit de inklemming naar buiten komen (afb. 26 ref. B);
• Draai het filter een beetje (afb. 26 ref. C);
• Trek het filter uit zijn zitting (afb. 26 ref. D).

N.B. het aanwezige aantal filters is afhankelijk van de afmetingen van de machine.

2.14.2 - Reiniging filterdelen

• Zuig het stof van het filter op met een stofzuiger (afb. 27 ref. A)
• Was het filter onder stromend water, zonder gebruik te maken van reinigingsmiddelen of oplosmiddelen (afb. 27 ref. B) en laat het drogen.
• Monteer het filter opnieuw op de ventilatorconvector (afb. 28 ref. A) en besteed bijzondere aandacht aan de plaatsing van de achterste rand (afb. 28 ref. B) in diens zitting (afb. 28 ref. C), terwijl de voorste rand (afb. 28 ref. D) op de binnenste rand van het voorpaneel moet rusten (afb. 28 ref. E).

Het is verboden het apparaat zonder filters te gebruiken.

2.15 - WENKEN VOOR DE ENERGIEBESPARING

• Houd de filters altijd schoon;
• Houd ramen en deuren van de ruimtes die de klimaatregeling ondergaan zo mogelijk gesloten;
• Beperk in de zomer rechtstreeks zonlicht in de ruimtes die de klimaatregeling ondergaan (gebruik zonneschermen, luiken, enz.).

NL - 127

3 - AFWIJKINGEN EN OPLOSSINGEN

Indien water naar buiten komt of een afwijkende werking geconstateerd wordt, moet de elektrische voeding onmiddellijk afgesloten worden en de kranen dichtgedraaid worden.

Indien een van de volgende afwijkingen geconstateerd worden, moet contact opgenomen worden met een geautoriseerd servicecentrum of met vakkundig gekwalificeerd personeel. Grijp niet zelf in.

• Het frontale straalpaneel bereikt geen gelijkmatige temperatuur tijdens de verwarming.
• De ventilatie wordt niet geactiveerd, ook indien er warm of koud water in het hydraulische circuit aanwezig is.
• Het apparaat verliest tijdens de verwarmingsfunctie water.
• Het apparaat verlies alleen tijdens de koelfunctie water.
• Het apparaat maakt overmatig lawaai.
• Er heeft zich dauw op het frontpaneel gevormd.

3.1 - TABEL VAN AFWIJKINGEN EN OPLOSSINGEN

Probeer nooit om de apparatuur zelfstandig te repareren.

Als de storing niet is opgelost, contact opnemen met uw plaatselijke dealer of het dichtst bijgelegen servicecentrum. Gedetailleerde informatie verstrekken over de storing en het model van de apparatuur.

SLECHTE WERKING	OORZAAK	OPLOSSING
Het frontale straalpaneel bereikt geen gelijkmatige temperatuur tijdens de verwarming.	- Aanwezigheid van lucht in het interne circuit van het apparaat.	- Voermeerderemaleneengoede ontluchting uit (zie par. 2.11).
De ventilatie wordt vertraagd geactiveerd ten opzichte van de nieuwe instellingen van de temperatuur of de functie.	- De klep van het circuit heeft een bepaalde tijd nodig om open te gaan en om vervolgens warm of koud water in het apparaat te laten circuleren.	- Wacht 2 of 3 minuten op de opening van de klep van het circuit.
De ventilatiesnelheid neemt automatisch toe of af.	- De elektronische controle reageert om het beste comfortniveau in te stellen.	- Wacht tot de temperatuurregeling plaatsvindt of selecteer in geval van nood de silent-functie.
Het apparaat activeert de ventilatie niet.	- Er ontbreekt warm of koud water in de installatie.	- Controleer of de ketel of de waterkoeler in werking zijn.
De ventilatie wordt niet geactiveerd, ook indien er warm of koud water in het hydraulische circuit aanwezig is.	- De hydraulische klep blijft gesloten- De ventilatormotor is geblokkeerd of doorgebrand.- De elektrische aansluitingen zijn niet correct.	- Demonteer het klephuis en controleer of de watercirculatie hervat wordt.- Controleer de staat van werking van de klep door deze afzonderlijk met 220 V te voeden. Indien de klep geactiveerd wordt, zou het probleem bij de elektronische controle kunnen liggen.- Controleer de motorspoel en of de ventilator onbelemmerd kan draaien.- Controleer de elektrische aansluitingen.

NL - 128

Het apparaat verliest tijdens de verwarmingsfunctie water.	- Lekkage uit de hydraulische aansluiting van de installatie.- Lekkage in de kleppenunit.	- Controleer de lekkage en span de verbindingen volledig.- Controleer de staat van de pakkingen.
Er heeft zich dauw op het frontpaneel gevormd.	- De ingebouwde thermostaatklep in de aansluitunit tussen paneel en batterij sluit niet de stroom.- Losgeraakte thermische isolatie.	- Vervang de aansluiting die deel uitmaakt van de thermostaatklep in de unit van de bovenste waterinlaat.- Controleer de correcte positionering van de thermisch akoestische isolatie met speciale aandacht voor die van de voorzijde boven de batterij met vinnen.
Er zijn enkele waterdruppels op het rooster van de luchtuitlaat aanwezig.	- In situaties met een zeer hoge relatieve vochtigheid in de omgeving (>60%) kan condensvorming optreden, met name bij de minimum ventilatiesnelheden.	- Zodra de relatieve vochtigheid de neiging tot dalen vertoont, verdwijnt het fenomeen. Indien enkele druppels water in het apparaat vallen, is dit hoe dan ook geen teken van een slechte werking.
Het apparaat verlies alleen tijdens de koelfunctie water.	- Het condensbakje is verstopt.- De condensafvoer heeft niet de benodigde helling voor de correcte drainage.- De aansluitleidingen en de kleppenunit zijn niet goed geïsoleerd.	- Giet langzaam een fles water in het lage deel van de batterij om de drainage te controleren. Reinig zonodig het bakje en/ of verbeter de helling van de drainageleiding.- Controleer de isolatie van de leidingen.
Het apparaat maakt een excessief geluid.	- De ventilator raakt de structuur.- De ventilator is niet in balans.	- Controleer eventueel aanwezige interferenties door de ventilator met de hand te laten draaien.- De onbalans veroorzaakt overmatige trillingen van de machine: vervang de ventilator.

ALLMÄNT INDEX

1 - ALLMÄNT 133

1.1 - ALLMÄN INFORMATION....133
1.1.1 Överensstämmelse 133
1.2 - SYMBOLER 133
1.3 - ALLMÄNNA FÖRESKRIFTER 134
1.4 - FUNDAMENTALA SÄKERHETSREGLER....135
1.5 - PRODUKT UTBUD 136
1.6 - LÄR KÄNNA Bi2....136
1.7 - GENERELLA DIMENSIONER Bi2 137
1.8 - NOMINALTEKNISKA EGENSKAPER....137

2 - INSTALLATION....138

2.1 - POSITION AV ENHETEN 138
2.2 - INSTALLATIONSMETOD....138
2.3 - MINIMALT INSTALLATIONSAVSTÅND 138
2.4 - ÖPPNING AV SIDORNA....138
2.5 - INSTALLATION PÅ VÄGG ELLER VERTIKALT GOLV 139
2.6 - INSTALLATION I TAKET ELLER HORIZONTALT (endast för SL, SL SMART)....139
2.7 - HYDRAULISKA ANSLUTNINGAR....139
