GEBRUIKSAANWIJZING Bi2 SL AIR OLIMPIA SPLENDID

AANWIJZINGEN VOOR DE INSTALLATIE, HET GEBRUIK EN HET ONDERHOUD

NL

Kinderen mogen niet met het apparaat spelen.

1. De reiniging en het onderhoud die door de gebruiker uitgevoerd moeten worden mogen niet uitgevoerd worden door kinderen zonder toezicht.
2. De installatie, eerste inwerkingstelling en de volgende onderhoudsfasen, met uitzondering van de reiniging of het wassen van het luchtfilter, mogen uitsluitend door bevoegd en bekwaam personeel worden verricht.

Aangezien de ventilatorconvectoren/-radiatoren in een installatie ingebouwd worden, moet de overeenstemming van deze specifieke installatie overeenkomstig de toepasselijke reglementen en wetten door de installateur worden gecontroleerd en gewaarborgd.

1. Laat de beschadigde voedingskabel vervangen door de fabrikant of diens servicecentrum of een technicus met soortgelijke bekwaamheid om risico's te vermijden.
2. Om ieder risico op elektrocutie te voorkomen, moet de elektrische voeding losgekoppeld worden, alvorens ongeacht welke onderhoudsingreep op het apparaat uit te voeren.
3. Voor de correcte werking van het apparaat moeten de minimumafstanden en de aanwijzingen in acht genomen worden die in deze handleiding staan (zie afbeelding 2).

EL

2.3.a - Modellen met flap....9

2.4 - INSTALLATIE AAN MUUR OF VERTICAAL OP DE VLOER....9
2.5 - HORIZONTALE INSTALLATIE AAN PLAFOND (alleen voor versies zonder stralingselement) ...10
2.6 - WATERAANSLUITINGEN....10

2.6.a - Leidingdiameter....10
2.6.b - Aansluitigen....10

2.7.a - Montage van de condensafvoer in de verticale versie 11
2.7.b - Montage van de condensafvoer in de horizontale versie 11

2.8 - ROTATIE AANSLUITINGEN 11

2.8.a - Demontage paneel met spiraal 11
2.8.b - Demontage stralingspaneel (alleen SLR) 12
2.8.c - Demontage elektrisch schakelbord 12
2.8.d - Demontage warmtewisselaar 12

2.9 - VULLEN VAN DE INSTALLATIE 12

2.10 - AFLATEN VAN LUCHT TIJDENS HET VULLEN VAN DE INSTALLATIE 12
2.11 - ELEKTRISCHE AANSLUITING....13

2.11.a - Configuratie....13
2.11.b - Ingang aanwezigheidscontact....14

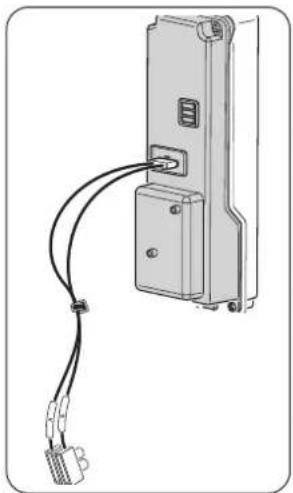

2.12 - AANSLUITING MET DRAADBEDIENING B0736 OF MODBUS VAN DERDEN....14

2.12.a - Montage en aansluitingen voor modellen met console en inbouwmodellen....15

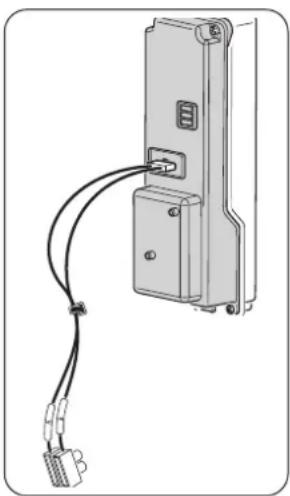

2.13 - VERBINDING MET SIOS CONTROL 15
2.14 - SOFTWARECONFIGURATIE VAN DE KAART 15

3 - GEBRUIK VAN HET APPARAAT....18

3.1 - SYMBOLEN EN TOETSEN BEDIENINGSPANEEL 18

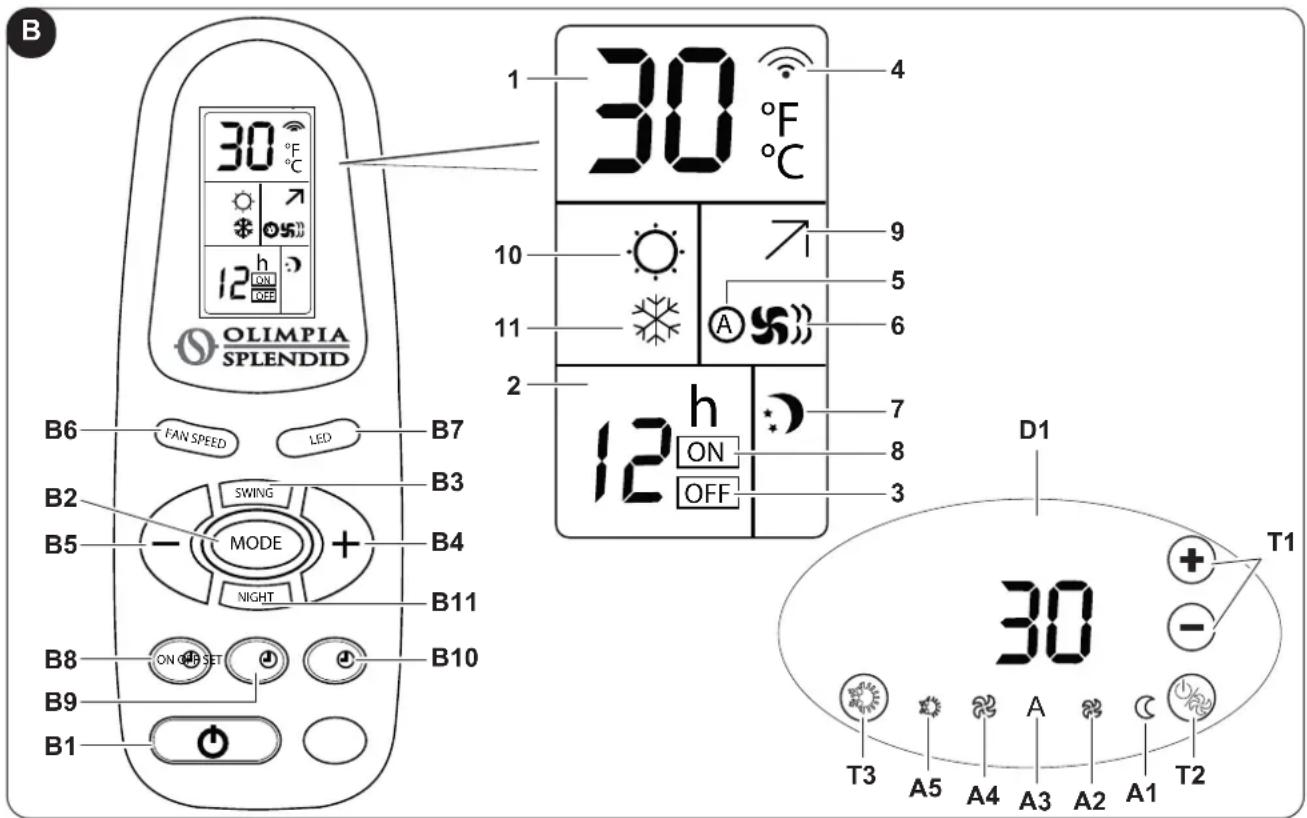

3.2 - SYMBOLEN EN TOETSEN AFSTANDSBEDIENING....18
3.3 - GEBRUIK VAN DE AFSTANDSBEDIENING 19

3.3.a - De batterijen plaatsen 19

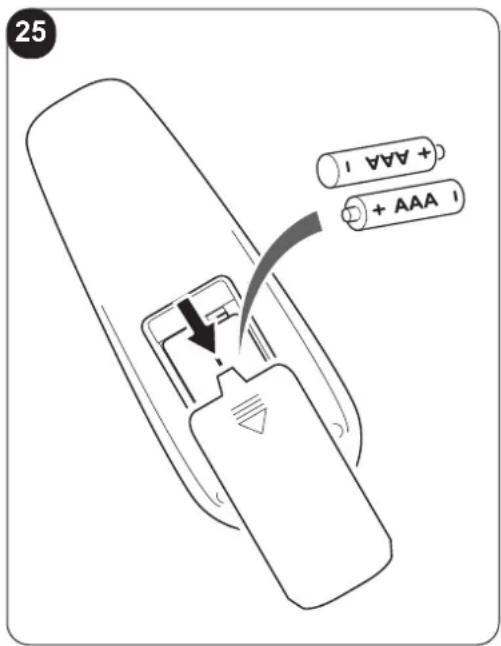

3.4 - VERVANGING VAN DE BATTERIJEN....19
3.5 - GEBRUIK VAN HET APPARAAT 20

3.5.a - Inschakeling/uitschakeling apparaat....20

3.6 - AUTOMATISCH KOELEN/VERWARMEN 20
3.7 - HANDBEDIEND KOELEN/VERWARMEN 20

NL - 1

3.8 - VENTILATIE 21

3.8.a - Werking op maximumsnelheid 21
3.8.b - Werking op AUTOMATISCHE snelheid .....21

3.9 - WERKING 'S NACHTS 22

3.10 - BETEKENIS VAN DE KNIPPERSIGNALEN EN DE WERKING VAN DE LEDS ......22
3.11 - WERKING SWING 22
3.12 - SPECIALE FUNCTIONS....23

3.12.a - Air sampling 23
3.12.b - Toetsenblokkering 23
3.12.c - Ongeschikt water 23
3.12.d - Blokkering watermeter 23
3.12.e - Rotatie display 23

3.13 - WERKING MET TIMER (VERTRAAGDE IN- EN UITSCHAKELING)....24

3.13.a - Instelling inschakeltimer met afstandsbediening....24
3.13.b - Instelling uitschakeltimer met afstandsbediening....24

3.14 - LANGDURIGE UITSCHAKELING....24

3.15 - LEGENDA LEDS....25
3.16 - LEGENDA ALARMEN 26

4 - ONDERHOUD EN REINIGING....26

4.1 - REINIGING....27

4.1.a - Reiniging van het apparaat 27
4.1.b - Reiniging van het intredeluchtfilter 27
4.1.c - Verwijdering van filtercellen....27
4.1.d - Reiniging van filtercellen 27

4.2 - ADVIES VOOR ENERGIEBESPARING....27

Het symbool op het product of de verpakking geeft aan dat het niet bij het normale huisvuil mag worden gestopt, maar naar een erkend inzamelbedrijf voor de recycling van elektrische en elektronische apparatuur moet worden gebracht. Door het product op passende wijze te verwijderen helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid als gevolg van een ongeschikte verwijdering van het product vermijden.

Informeer bij de gemeente, de plaatselijke afvalverwijderingsdienst of de winkel waar het product aangeschaft is naar meer informatie over de recycling van dit product.

Dit voorschrift is uitsluitend geldig binnen EU-lidstaten.

NL - 2

ILLUSTRATIES

De illustraties zijn gegroepeerd op de eerste pagina's van de handleiding

INHOUDSOPGAVE

De pagina "NL-1" bevat de inhoudsopgave van deze handleiding

Wij wensen u eerst en vooral te bedanken omdat u de voorkeur hebt gegeven aan een door ons geproduceerd apparaat.

Dit is een voorbehouden document, volgens de wetsbepalingen, met een verbod op verveelvoudiging of overdracht aan derden zonder uitdrukkelijke toestemming van de fabrikant.

Het apparaat kan worden bijgewerkt en daarom andere details vertonen dan aangeduid, zonder gevolgen voor de teksten in deze handleiding.

0.2 - SYMBOLLEN

De pictogrammen die in dit hoofdstuk beschreven worden, worden gebruikt om snel en eensluidend de informatie te verstrekken die nodig is om de machine veilig te kunnen gebruiken.

0.2.1 - Pictogrammen

Service

Geeft situaties aan waarin de interne SERVICE moet worden gewaarschuwd: TECHNISCHE KLANTENDIENST

Inhoudsopgave

Paragrafen die van dit symbool voorzien zijn, bevatten zeer belangrijke informatie en voorschriften die voornamelijk de veiligheid betreffen.

De veronachtzaming ervan kan resulteren in:

• gevaren voor de gezondheid van de operators
• verval van de contractuele garantie
• weigering van aansprakelijkheid door de fabrikant.

Opgeheven hand

Geeft handelingen aan die om geen enkele reden mogen worden verricht.

GEVAARLIJKE ELEKTRISCHE SPANNING

leert aan het betrokken personeel dat de beschreven handeling elektrocutiegevaar kan veroorzaken indien de veiligheidsnormen niet in acht worden genomen.

NL - 3

ALGEMEEN GEVAAR

aleert aan het betrokken personeel dat de beschreven handeling risico's inhoudt voor lichamelijke schade indien de veiligheidsnormen niet in acht worden genomen.

GEVAAR HOGE TEMPERATUREN

Signaleert aan het betrokken personeel, dat de beschreven handeling risico's inhoudt voor brandwonden door contact met zeer hete componenten, indien de veiligheidsnormen niet in acht worden genomen.

OPGELET

Buidt aan dat het servicepersoneel met het apparaat moet omgaan, in overeenstemming met de installatiehandleiding.

0.3 - ALGEMEEN ADVIES

ALS ELEKTRISCHE APPARATUUR WORDT GEBRUIKT,MOETEN DE BASISVEILIGHEIDSVOORSCHRIFTEN STEEDS WORDEN GEVOLGD OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN EN ONGEVALLEN TE BEPERKEN, INCLUSIEF HET VOLGENDE:

Dit is een voorbehouden document, volgens de wetsbepalingen, met een verbod op verveelvoudiging of overdracht aan derden zonder uitdrukkelijke toestemming van OLIMPIA SPLENDID.

De machines kunnen worden bijgewerkt en daarom andere details vertonen dan aangeduid, zonder gevolgen voor de teksten in deze handleiding.

ees deze handleiding aandachtig door alvorens een handeling (installatie, gebruik, onderhoud) te verrichten en leef de aanwijzingen van de verschillende hoofdstukken aandachtig na.

ewaar deze handleiding nauwgezet voor naslag.

1. Verwijder het verpakkingsmateriaal en controleer of het apparaat intact is. Het verpakkingsmateriaal kan een mogelijk gevaar vormen. Houd het daarom buiten bereik van kinderen.

2. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR SCHADE AAN PERSONEN OF ZAKEN, VOORTVLOEIEND UIT HET NIET IN ACHT NEMEN VAN DE NORMEN, AANWEZIG IN DEZE HANDLEIDING.

3. De fabrikant behoudt zich het recht voor om de modellen op elk gewenst moment te wijzigen, waarbij de essentiële eigenschappen die in deze handleiding beschreven zijn behouden blijven.

NL - 4

1. De garantie vervalt in het geval van installaties die verricht worden zonder dat de waarschuwingen van deze handleiding in acht worden genomen en gebruik buiten de voorgeschreven temperatuurlimieten.

Bij de installatie van de unit moet gewaarborgd worden dat de achterkant van het apparaat niet bereikbaar is.

1. Tijdens de montage, en bij iedere onderhoudsingreep, is het nodig de voorzorgsmaatregelen in acht te nemen die vermeld worden in deze handleiding en die op de etiketten in of op het apparaat staan en moeten ook alle voorzorgsmaatregelen getroffen worden die door het gezonde verstand ingegeven worden en opgelegd worden door de Veiligheidsvoorschriften die van kracht zijn in het land van installatie.

1. Gebruik uitsluitend originele onderdelen van OLIMPIA SPLENDID voor de vervanging van componenten.

1. Koppel de elektrische voeding niet los tijdens de werking. Brand- of elektrocutiegevaar.

1. Voordat het apparaat elektrisch aangesloten wordt, moet gecontroleerd worden of de gegevens die op het plaatje staan overeenkomen met die van het elektrische distributienet. Het stopcontact moet met een aarding uitgerust zijn.

2. Installeer het apparaat volgens de instructies van de fabrikant. Een verkeerde installatie kan persoonlijk letsel, dierenleed of materiële schade veroorzaken waarvoor de fabrikant niet aansprakelijk gesteld kan worden.

3. Laat de stekker installeren door professioneel bekwaam personeel. Laat door dit personeel controleren of de doorsnede van de kabel geschikt is voor het vermogen dat door het apparaat opgenomen wordt. Doorgaans wordt afgeraden om adapters en/of verlengsnoeren te gebruiken. Mocht het gebruik daarvan toch noodzakelijk zijn, dan moeten ze conform de van kracht zijnde veiligheidsvoorschriften zijn en mag het stroomdebiet (A) ervan niet lager zijn dan het maximum debiet van het apparaat.

1. Gebruik het apparaat niet:
2. met natte of vochtige handen;
3. op blote voeten.

1. Trek niet aan de voedingskabel of aan het apparaat zelf om het van de elektrische voeding los te koppelen.

1. Raak de elektrische voeding niet aan met natte handen.

2. De voedingskabel niet sterk doorbuigen, verdraaien, eraan trekken of beschadigen.

3. Sluit op geen enkele wijze de luchtin- en luchtuittrederoosters af.

1. Steek geen onbekende voorwerpen in de roosters voor luchtinlaat en luchtuitlaat aangezien het risico op elektrische schokken, brand of beschadigingen van het apparaat bestaat.

NL - 5

1. Plaats de hoofdschakelaar op "uit" en sluit de waterkraantjes als water lekt. Neem onmiddellijk contact op met de technische klantendienst van OLIMPIA SPLENDID of met professioneel bekwaam personeel. Probeer het probleem niet zelfstandig te verhelpen.

2. De demontage, reparaties of omschakeling die uitgevoerd wordt door iemand die niet daartoe geautoriseerd is, kan ernstige schade veroorzaken en de garantie van de fabrikant annuleren.

1. Gebruik het apparaat niet bij defecten of een slechte werking, als de elektrische beschadigd is, of als het apparaat gevallen is of op enige andere wijze beschadigd is. Schakel het apparaat uit, koppel de elektrische voeding los en laat deze door professioneel bekwaam personeel controleren.

2. Het apparaat niet demonteren of wijzigingen erop aanbrengen.

3. Het is extreem gevaarlijk het apparaat zelf te repareren.
4. Afhankelijk van de werking is een te hoge of te lage temperatuur schadelijk voor de gezondheid en wordt hierdoor zinloos veel energie verspild. Vermijd de langdurige directe aanraking met de luchtstroom.

Vermijd dat de ruimte te lang gesloten blijft. Open de ramen regelmatig om een correcte luchtverversing te waarborgen.

1. Het is verboden om het apparaat te reinigen voordat het van het elektriciteitsnet is losgekoppeld door de hoofdschakelaar van de installatie op "uit" te draaien.

1. Het is verboden om de veiligheidsinrichtingen of regelmechanismen zonder toestemming of aanwijzingen van de fabrikant van het apparaat te wijzigen.

1. Het is verboden om met de voeten op het apparaat te gaan staan en/of om er voorwerpen op aan te brengen.

1. De uitwendige onderdelen van het apparaat kunnen temperaturen hoger dan 70°C bereiken. PAS GOED OP OM DE AANRAKING TE VERMIJDEN. GEVAAR VOOR BRANDWONDEN.

1. De ventilatorconvectoren/-radiatoren OLIMPIA SPLENDID stemmen overeen met de Europese Richtlijnen:

• Laagspanningsrichtlijn 2014/35/EU
• EMC-richtlijn (elektromagnetische compatibiliteit) 2014/30/EU.
• RoHS-richtlijn 2011/65/EG.

Aangezien de ventilatorconvectoren/-radiatoren in een installatie ingebouwd worden, moet de overeenstemming van deze specifieke installatie overeenkomstig de toepasselijke reglementen en wetten door de installateur worden gecontroleerd en gewaarborgd.

NL - 6

0.4 - EIGENLIJK GEBRUIK

• Deze apparaten zijn gemaakt voor de klimaatregeling en/of verwarming van ruimtes en moeten gebruikt worden op een wijze die met hun prestatie-eigenschappen overeenstemt.
• Dit apparaat is alleen bestemd voor huishoudelijk gebruik of gelijkaardig gebruik.
• Een oneigenlijk gebruik van het apparaat, met eventuele schade die berokkend wordt aan mensen, voorwerpen of dieren, ontheft OLIMPIA SPLENDID van iedere vorm van aansprakelijkheid.

1 - BESCHRIJVING VAN HET APPARAAT (Afb.1)

Dit assortiment ventilatorconvectoren/-radiatoren zijn opgedeeld in twee basistypen, SL en SLR. Elk type is verkrijgbaar in diverse maten en met diverse prestaties.

SL ventilatorconvector voor horizontale of verticale installaties.

SLR ventilatorradiator met stralingspaneel voor verticale installaties.

1. Dragende structuur

gemaakt van elektrisch verzinkt plaatstaal met een hoge bestendigheid.

2. Warmtewisselaar

gemaakt van koperen leidingen en aluminium ribben. Schroefdraadaansluitingen eurokonus 3/4, overeenkomstig de nieuwe voorschriften op het gebied van de communautaire standaardisatie.

De warmtewisselaar is voorzien van een sensor die de watertemperatuur meet.

bestaande uit een tangentiële ventilator van kunststof met kruislings geplaatste schoepen (voor een hoge geruisloosheid) op trillingsdempende steunen van EPDM, statisch en dynamisch uitgebalanceerd, direct bevestigd op de aandrijfas.

5. Borstelloze Dc-elektromotor met laag verbruik

met resinaat ribben gemonteerd op trillingsdempende steunen van EPDM.

6. Keerflap voor intredelucht

7. Condensopvangreservoir voor verticale installatie

van ABS, eenvoudig demonteerbaar voor reinigingswerkzaamheden.

8. Stralingspaneel

Hoogefficiënt, aangesloten op een warmtewisselaar met warm water (versie SLR). Het watergedeelte is voorzien van een calostat-ventiel die vermijdt dat koud water het paneel kan binnenstromen.

9. Demonteerbare voorkap

1. Bedieningsinterface met touch-bediening en weergave van de controleparameters

NL - 7

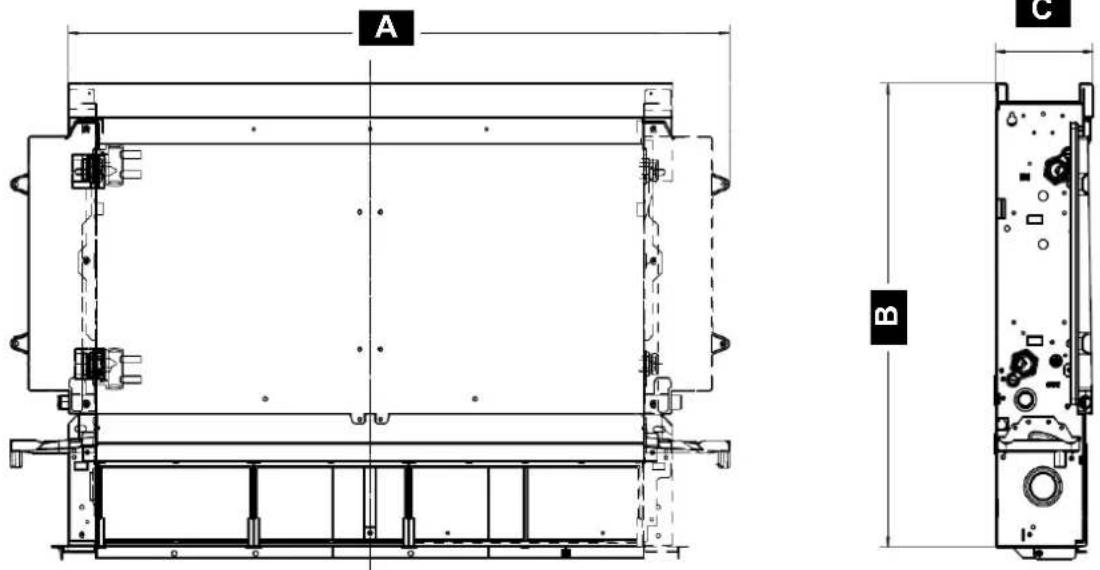

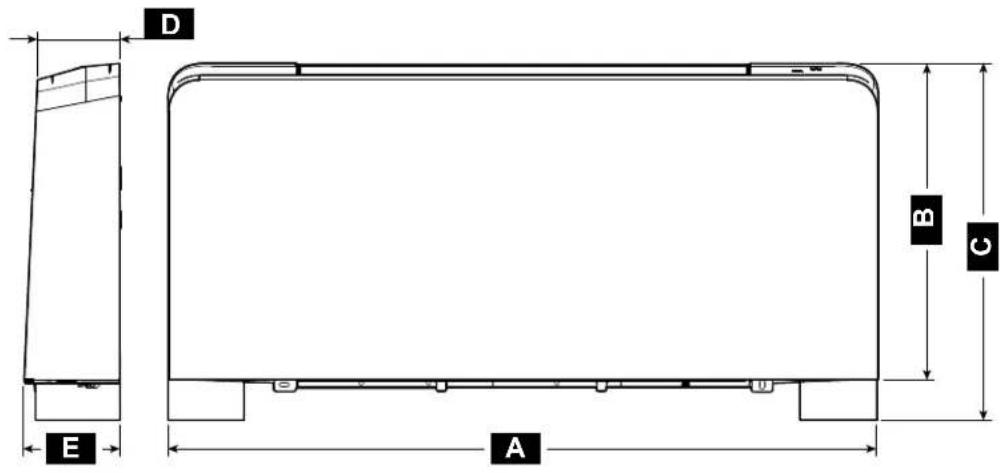

1.1 - RUIMTEBESLAG (Afb.A)

A

D E A B C

SL / SLR 200 400 600 800 1000				1100-1400	1600
A (mm) 695 895 1095 1295 1495 1345 1415
B (mm) 599 599 599 599 599 599 599
C (mm) 679 679 679 679 679 719 719
D (mm) 129 129 129 129 129 179 179
E (mm) 150 150 150 150 150 200 200

B

A B C

		200 400	600 800	1000			1100-1400	1600
A mm 525	725 9	25 1125 13	25 1110 11	80
B	mm	576 576 576	576 576	599	599
C mm 126	126 1	26 126 126	198	198
Nettogewicht SLIR	kg	9	12	15	18	21	20	21
Nettogewicht SLI	kg	7	9,5	11	14	17	18	19,5

NL - 8

2 - INSTALLATIE

2.1 - PLAATSING VAN DE UNIT

Installeer de unit niet:

• in direct zonlicht;
• in de nabijheid van warmtebronnen;
• in vochtige ruimtes en omgevingen waarin ze met water in aanraking kan komen;
• in ruimtes waarin oliedampen aanwezig zijn

WAARSCHUWING

veronachtzaming van de aangeduide normen, waardoor een slechte werking van de apparatuur kan optreden, ontheft het bedrijf OLIMPIA SPLENDID van elke vorm van garantie en van eventuele schade, veroorzaakt aan personen, dieren of zaken.

Controleer of:

a. De muur waar de unit op geïnstalleerd zal worden een geschikte structuur en geschikt draagvermogen heeft;
b. In dit deel van de muur geen leidingen of elektriciteitskabels aanwezig zijn;
c. De muur perfect vlak is;
d. Een ruimte zonder obstakels aanwezig is zodat de in- en uittredelucht vrijuit kan circuleren;
e. De muur waar de unit op geïnstalleerd zal worden (het liefst) een buitenmuur is zodat de condens naar buiten kan worden afgevoerd. Zorg voor een geschikte condensafvoerleiding als dit niet het geval is.
f. De luchtstroom bij een installatie op hoogte niet direct op mensen is gericht.
g. Het apparaat moet in een dergelijke positie worden geïnstalleerd dat het normale en buitengewone onderhoud eenvoudig kunnen worden verricht en de toegang tot de ontluchtingsventielen, die via het rooster aan de bovenkant aan de aansluitingzijde bereikt kunnen worden, niet wordt verhinderd.

2.2 - INSTALLATIEMODUS

De volgende beschrijvingen van de verschillende montagestappen en de aanverwante tekeningen verwijzen naar een machine met de aansluitingen links.

De beschrijvingen gelden ook voor de montage van machines met aansluitingen rechts.

In dit geval moeten de handelingen echter worden gespiegeld.

2.3 - OPENING VAN DE UNIT

2.3.a - Modellen met flap (Afb.3)

a. Draai de luchtuittredeflap voorzichtig 90°.
b. Draai de 4 bevestigingsschroeven los die in de afbeelding zijn aangegeven.
c. Laat de voorklep iets kantelen en hef hem op.
d. Koppel de connector display-bedieningskaart los.

2.4 - INSTALLATIE AAN MUUR OF VERTICAAL OP DE VLOER

Raadpleeg de instructies die met de specifieke kit zijn geleverd voor de montage van de poten in het geval van een installatie op de grond met poten.

a. Gebruik de geleverde boormal (afknippen over de stippellijnen) en geef op de muur de positie aan van de twee bevestigingsbeugels (afb. 4).

b. Boor de gaten met een geschikte boorbeitel en breng de pluggen (T) aan, 2 per beugel (afb. 4).

c. Bevestig de twee beugels (S) (afb. 5). Draai de schroeven niet te strak aan zodat de beugels met een waterpas kunnen worden afgesteld (afb. 6).

NL - 9

d. Draai de twee beugels (S) definitief vast door de vier schroeven volledig vast te draaien.
e. Controleer de stabiliteit van de beugels door ze met de hand omhoog en omlaag en naar links en naar rechts te verplaatsen.
f. Monteer de unit. Controleer of de unit correct aan de beugels wordt gehaakt en stabiel is (afb. 7).
g. Raadpleeg de paragraaf "2.14 Configuratie" voor de configuratie van het elektronische gedeelte.

2.5 - HORIZONTALE INSTALLATIE AAN PLAFOND (alleen voor versies zonder stralingselement)

a. Gebruik de boormal en geef op het plafond de positie aan van de twee bevestigingsbeugels en de twee schroeven aan de achterkant.
b. Boor de gaten met een geschikte boorbeitel en breng de pluggen (T) aan, 2 per beugel (afb. 8).
c. Bevestig de twee beugels (S) (afb. 8). Draai de schroeven niet te strak aan.
d. Schuif de machine in de twee beugels, houd haar op de plaats en draai de twee schroeven (V) vast in de pluggen aan de achterkant, aan elke zijde een (afb. 8).
e. Het wordt aanbevolen om de unit op passende wijze te laten hellen naar de afvoerleiding, zodat het water eenvoudig kan wegstromen (afb. 8).
f. Draai de 6 bevestigingsschroeven definitief vast.
g. Raadpleeg de paragraaf "2.14 Configuratie" voor de configuratie van het elektronische gedeelte.

Voor deze installatie zijn de kits horizontale condensopvangreservoir als accessoire verkrijgbaar.

2.6 - WATERAANSLUITINGEN

2.6.a - Leidingdiameter

De verplichte binnendiameter van de waterleidingen verschilt per model:

SLR/SL 200 ∅12 mm

SLR/SL 1000 ∅20 mm

SLR/SL 400 ∅14 mm

SLR/SL 1100 ∅20 mm

SLR/SL 600 ∅16 mm

SLR/SL 1400 ∅20 mm

SLR/SL 800 ∅18 mm

SLR/SL 1600 ∅20 mm

2.6.b - Aansluitigen

De ontwerper is verantwoordelijke voor de keuze en de afmeting van de waterleidingen en moet daarbij de technische voorschriften en de toepasselijke wetgevingen naleven.

Voor de aansluitingen (afb.9):

a. Plaats de waterleidingen.
b. Draai de aansluitingen vast volgens de methode "sleutel tegen sleutel".
c. Controleer of vloeistof lekt.
d. Bedek de aansluitingen met isolatiemateriaal.

- De waterleidingen en de aansluitingen moeten thermisch zijn geïsoleerd rmijd dat de leidingen slechts gedeeltelijk worden geïsoleerd.

ai de aansluitingen niet te strak vast om schade aan de isolatie te vermijden.

Maak de schroefdraadaansluitingen waterdicht met hennep en groene pasta. Het gebruik van teflon wordt aanbevolen als antivriesmiddel in het watercircuit aanwezig is.

2.7 - CONDENSAFVOER

De condensafvoerleiding moet een passende afmeting hebben (binnendiameter van de leiding minimaal 16 mm). De leiding moet zodanig zijn aangebracht dat deze altijd een bepaalde helling vertoont die nooit kleiner is dan 1%. De afvoerleiding moet direct worden aangesloten op een van de afvoerreservoirs onderaan op de rechterschouder, onder de wateraansluitingen, afhankelijk van het type installatie hoog op de muur of met console.

NL - 10

OLIMPIA SPLENDID

• Laat, indien mogelijk, de condens direct wegvloeien naar een regengoot of een afvoer voor "wit water".
• Bij de afvoer naar het riool wordt aanbevolen om een sifon aan te leggen om te vermijden dat nare geuren de ruimtes kunnen instromen. De bocht van de sifon moet lager zijn aangebracht dan het condensopvangreservoir.
• Als de condens naar een recipiënt afgevoerd wordt, moet deze recipiënt open zijn en mag de leiding niet worden ondergedompeld in het water om adhesie en tegendruk, die het correct wegvloeien kunnen verhinderen, te vermijden.
• Monteer een pomp (accessoire) als een niveauverschil overschreden moet worden waardoor de condens niet goed kan wegstromen.

Raadpleeg in dit geval de specifieke aanwijzingen van de kit voor de condensafvoerpomp.

Aan het einde van de installatie wordt aanbevolen om de condens correct te laten wegstromen door het zeer langzaam (ongeveer 1/2 l water in 5 tot 10 minuten) in het opvangreservoir te gieten.

2.7.a - Montage van de condensafvoer in de verticale versie (afb.10)

a. Sluit de afvoeraansluiting (15) van het condensopvangreservoir aan op een leiding (16) voor het wegstromen van de vloeistof.
b. Draai de aansluiting correct vast.
c. Controleer of een verlengstuk (17) aanwezig is en correct is geïnstalleerd (alleen voor de modellen SLR/SL 200-400-600-800-1000).

2.7.b - Montage van de condensafvoer in de horizontale versie (afb.11)

Raadpleeg de instructies van de optionele kit voor de montage van het horizontale reservoir in de versies SL (niet stralend).

a. Snij de voorgesneden zone (18) uit onder de zijde met de condensafvoerleiding.

b. Plaats het zijpaneel weer terug.

- Controleer of de machine perfect waterpas of iets hellend in de richting van de condensafvoer is geïnstalleerd;

- Isoleer de in- en uittredeleidingen op passende wijze tot aan de opening van de machine om te vermijden dat condens buiten het opvangreservoir kan druppelen; - Isoleer de condensafvoerleiding van het reservoir over de hele lengte.

2.8 - ROTATIE AANSLUITINGEN

De beschreven handelingen en de aanverwante afbeeldingen verwijzen naar een machine met de aansluitingen links, waarvan de aansluitingen naar rechts moeten worden gedraaid. In het geval dat u beschikt over een machine met de aansluitingen rechts die naar links gedraaid moeten worden, gelden dezelfde handelingen, maar moeten de afbeeldingen worden gespiegeld.

Gebruik de specifieke optionele kit voor de aansluiting van de elektrische componenten.

2.8.a - Demontage paneel met spiraal (afb.12 -13)

a. Verwijder de luchtfilters (19) aan de onderzijde;
b. Draai de bevestigingsschroeven van het voorpaneel (9) los en demonteer het door het van de haken aan de bovenkant los te trekken;
c. Verwijder het isolatiemateriaal van de bovenzijde van de warmtewisselaar (12);
d. Draai de verdeelleiding aan de intrede aan de bovenkant (23) los
e. Draai de verdeelleiding aan de uittrede aan de onderkant (24) los;
f. Verwijder het paneel met de spiraal (25).

NL - 11

2.8.b - Demontage stralingspaneel (alleen SLR) (afb.14)

a. Demonteer alle collectoren (26).

2.8.c - Demontage elektrisch schakelbord (afb.15)

a. Demonteer het elektrische schakelbord (26) door de betreffende schroeven los te draaien.
b. Monteer het elektrische schakelbord (26) opnieuw op de tegengestelde zijde van het apparaat met de betreffende schroeven (26a).
c. Demonteer het condensopvangreservoir (7).
d. Hermonteer het aan de andere zijde met de specifieke bevestigingsschroeven (7a).

2.8.d - Demontage warmtewisselaar (afb.16-17)

a. Draai de vier schroeven (27a) los die de warmtewisselaar vastzetten;
b. Verwijder de warmtewisselaar (27);
c. Verwijder het verlengstuk (17) van het middelste reservoir (alleen voor de modellen SLR/SL 200-400-600-800-1000);
d. Verwijder de dop (17a) van de condensafvoeropening aan de andere zijde;
e. Draai de schroef (27b) voor de bevestiging van het middelste condensopvangreservoir los. Breng het reservoir aan de andere zijde aan zodat de aansluitopening voor het verlengstuk uit de structuur steekt. Zet het reservoir vast met de eerder losgedraaide schroef (27b) (alleen voor de modellen SLR/SL 200-400-600-800-1000);
f. Breng het verlengstuk (17) (voor de modellen SLR/SL 200-400-600-800-1000) weer aan en breng aan de andere zijde de dop (17a) aan (voor de modellen SLR/SL 1100-1400-1600);
g. Open de voorgesneden zeskantige openingen in het isolatiemateriaal aan de rechterzijde en sluit de zeskantige openingen aan de linkerzijde met isolatiemateriaal af;
h. Draai de warmtewisselaar (27) om zodat de aansluitingen aan de andere zijde zijn geplaatst en breng hem weer in de machine aan;
i. Draai alle bevestigingsschroeven (27a) van de onderste warmtewisselaar vast.

Als de beschreven handelingen verricht zijn, kunnen de eerder gedemonteerde onderdelen teruggeplaatst worden door de handelingen voor de demontage in omgekeerde volgorde uit te voeren.

2.9 - VULLEN VAN DE INSTALLATIE

Controleer tijdens het starten van de installatie of de afsluiter op de watergroep geopend is. Druk met de specifieke dop op de stopper van de afsluiter om deze te openen als de elektrische voeding ontbreekt en de thermische afsluiter eerder al gevoed werd.

2.10 - AFLATEN VAN LUCHT TIJDENS HET VULLEN VAN DE INSTALLATIE

a. Open alle (handbediende of automatische) afsluiters van de installatie;
b. Begin met het vullen door het waterkraantje voor het vullen van de installatie langzaam open te draaien;
c. Draai bij de modellen SL in verticale positie met een schroevendraaier aan het ontluchtingsventiel van de bovenaan geplaatste warmtewisselaar (28) (afb.18)
Draai bij de modellen SLR met stralingspaneel met een schroevendraaier aan het ontluchtingsventiel aan de zijkant van de warmtewisselaar en aan het handbediende ontluchtingsventiel van het stralingspaneel (29) (afb.18-19).
d. Draai alle ontluchtingsventielen van het apparaat dicht zodra er water uit begint te stromen en blijf het systeem vullen tot de nominale waarde van de installatie is bereikt.

waterdichtheid van de pakkingen controleren.

Het wordt aanbevolen om deze handeling te herhalen nadat het apparaat een aantal uur heeft gewerkt en om regelmatig de druk in de installatie te controleren.

NL - 12

2.11 - ELEKTRISCHE AANSLUITING

Controleer of de elektrische voeding van de units is losgekoppeld en de installaties, waar de apparatuur op aangesloten zal worden, overeenstemmen met de toepasselijke normen voordat een willekeurige elektrische aansluiting wordt verricht.

Volg de onderstaande aanwijzingen voor de installatie zonder stekker:

• Gebruik een stekker met een minimumdoorsnede van 3G 0,75
• Gebruik een aardegeleider die minstens 20 mm langer is dan de geleiders die onder stoom staan.
• Sluit de aarding aan op de desbetreffende aansluitklem.
• Trek aan de geleiders om na te gaan of ze correct zijn aangesloten en zet ze met de specifieke kabelklem vast.

Raadpleeg de spanning en het stroomverbruik die op het plaatje op de unit vermeld zijn voor de juiste afmeting van de beveiligingen.

De aansluiting van het apparaat MOET overeenstemmen met de Europese en nationale voorschriften en MOET worden beschermd door een aardlekschakelaar van 30 mA.

De aansluiting op het elektriciteitsnet kan verricht worden met een vaste aansluiting of een stekker en MOET altijd zijn voorzien van een omnipolaire schakelaar met een opening van de contacten van minstens 3mm (het liefst met zekeringen) die overeenstemt met de normen IEC EN.

Het apparaat moet correct geaard worden om de veiligheid ervan te kunnen waarborgen.

Legenda elektrisch schema (afb.20)

H2 Watertemperatuurmeter
AIR Lichttemperatuurmeter
M1 Ventilatormotor
M2 Flapmotor
Y1	Magneetklep water 230V~ 50Hz, max. 10W
F1 Zekering
L Fasegeleider
X6 Veiligheidscontact rooster (niet gebruikt)

N Nulgeleider
S2 Aanwezigheidscontact
A Ingang aanwezigheidscontact of Modbus-lijn (Geel)
B Ingang aanwezigheidscontact of Modbus-lijn (Oranje)
D1 Display
CR	Afstandsbediening

2.11.a - Configuratie

De elektronische kaart moet geconfigureerd worden naar aanleiding van het type installatie en op basis an bepaalde voorkeuren voor de werking van de machine.

De drie schakelaars J1, J2 en J3, getoond in afb. 20a-20b, moeten worden ingesteld zoals op de volgende pagina is beschreven:

J1. ON: tijdens de werking 's nachts werkt de verwarming uitsluitend met straling en natuurlijke convectie, zonder ventilatie. In alle andere gevallen schakelt de ventilator uit als de verwarming een temperatuur heeft bereikt die ongeveer 1°C afwijkt van de gewenste temperatuur; vervolgens werkt de verwarming enkel met straling en natuurlijke convectie, tot de ingestelde temperatuur is bereikt.
J1. OFF: bij apparaten zonder stralingspaneel werkt de verwarming altijd met geforceerde convectie en is de ventilatie ook tijdens de werking 's nachts geactiveerd (op lagere snelheid).
J2. ON: tijdens het koelen is de ventilator gevoed, ook als de ingestelde omgevingstemperatuur is bereikt.
J2. OFF: tijdens het koelen wordt de ventilator uitgeschakeld zodra de ingestelde omgevingstemperatuur is bereikt.

NL - 13

J3. ON: bij apparaten die voor een 2-pijps installatie bestemd zijn is de kaart ingesteld voor het beheer van een enkele waterklep, voor zowel de zomerstand (koelen) als de winterstand (verwarming).

J3. OFF: bij apparaten die voor een 4-pijps installatie bestemd zijn is de kaart ingesteld voor het beheer van twee waterkleppen, één voor de zomerstand (koelen) en één voor de winterstand (verwarming).

De drie schakelaars kunnen in alle mogelijke combinaties worden geplaatst aangezien de respectievelijke functies onafhankelijk van elkaar werken.

Bij elke inschakeling toont het display 5 seconden de codering die hoort bij de instelling van de interne schakelaars:

2.11.b - Ingang aanwezigheidscontact

Het potentiaalvrije contact van een eventuele aanwezigheidssensor (niet geleverd) kan worden aangesloten op de aansluitklemmen "A" en "B" (afb. 20) van het interne klemmenbord. Het apparaat wordt gedeactiveerd als dit contact sluit (in de fabriek is deze functie ingesteld op stand-by).

Op aanvraag van de klant kan deze functie in de fabriek of door een erkend servicecentrum worden aangepast, zodat de geselecteerde omgevingstemperatuur bij het sluiten van het contact automatisch wordt verhoogd (bij het koelen) of verlaagd (bij het verwarmen) met een specifieke waarde "Economy-functie".

De ingang kan niet parallel worden aangesloten op de ingang van andere kaarten. Gebruik echter aparte contacten.

Gebruik een kabel met dubbele isolatie, een minimale doorsnede van 2x0,5 mm² en een lengte van maximaal 20 m voor de aansluiting van de aanwezigheidssensor. Deze aansluiting moet gescheiden worden gehouden van de elektrische voeding van het apparaat.

2.12 - AANSLUITING MET DRAADBEDIENING B0736 OF MODBUS VAN DERDEN

- Sluit de kabels afkomstig van de verbinding "A B" van de bediening B0736 met de betreffende draden aan op de elektrische verbindingsstrook die aangesloten is op het deksel van het schakelbord, neem daarbij de polariteit in acht, geel kabeltje "A" en oranje kabeltje "B", en sluit de verst geplaatste unit af met de geleverde weerstand van 120 Ohm.

- Activeer de configuratie Remote (paragraaf "2.14", configuratieparameter "CF").

- Alle bedieningen "☐ + ☐ - ☐ ☐ ☐ " worden uitgeschakeld en elke keer dat ze geactiveerd worden, wordt "rE" op het display weergegeven.

- De aanduiding "", "A", "", "en "" de ingestelde ventilatiesnelheden aangeven.

- Raadpleeg de gebruiksaanwijzing van de bediening B0736 voor de werking en de instellingen.

2.12.a - Montage en aansluitingen voor modellen met console en inbouwmodellen

Sluit de schakelkast met de eerder verwijderde schroeven als de aansluitingen en eventuele configuratie zijn verricht.

Plaats het voorpaneel terug en zorg er daarbij voor dat de connector van het display is aangesloten. Zet het voorpaneel vast met de schroeven en plaats de machine onder spanning.

- De afstandsbediening wordt uitgeschakeld als de unit geconfigureerd is voor de besturing op afstand.

- Met de besturing op afstand kan de flap niet worden aangestuurd.

- In deze modus wordt de luchtmeter op de ventilatorconvector niet in beschouwing genomen.

2.13 - VERBINDING MET SIOS CONTROL

• Sluit de kabels afkomstig van de verbinding "A B" van de SIOS CONTROL met de betreffende draden aan op de elektrische verbindingsstrook die aangesloten is op het deksel van het schakelbord, neem daarbij de polariteit in acht, en sluit de verst geplaatste unit af met de geleverde weerstand van 120 Ohm.
• Activeer de configuratie Autonoom (paragraaf "2.14", configuratieparameter "CF").
• Stel het ASCII-protocol in als SIOS CONTROL met B0863 werkt, ofwel RTU als SIOS CONTROL zonder B0863 werkt (paragraaf "2.14", configuratieparameter "bU").
• Stel het adres in. Elk apparaat dat op dezelfde BUS aangesloten is, moet een eigen adres hebben (paragraaf "2.14", configuratieparameter "Ad").
• Volg de aanwijzingen van de vorige paragrafen voor de montage van de aansluitingen.

Ga als volgt te werk:

a. Sluit de elektrische voeding aan en controleer of het apparaat in een andere stand dan stand-by is geplaatst.

b. Druk de toetsen “ ^1 ” (T2) en “ ^- ” (T1) op het bedieningspaneel tegelijkertijd minstens 5 seconden in tot u een geluidssignaal hoort.

c. Op het display wordt de referentie van de parameter weergegeven

d. Scrol met de toets “⊕” of “-” (T1) tot de gewenste parameter weergegeven wordt

e. Scrol de lijst met parameters met de toets “⊕” of “⊖” (T1): CF -> bU -> Ad -> Fa -> Po -> co -> CF -> ...

f. Open de waarde met een druk op de toets " (T2)

g. Laat de toets los en druk de toets “ Ⓤ” (T2) langer dan 3 seconden in om de waarde te wijzigen (het display knippert)

h. Scrol de mogelijke waarden van de parameters met een druk op de toets “⊕” of “⊖” (T1)

i. Bevestig de waarde met een druk op de toets “ Ⓞ” (T3)

j. Sluit de configuratie af met een druk op de toets " (T3) of wacht 20 seconden.

Schakel de voedingsspanning van het systeem uit en weer in om de unit met de nieuwe configuratie op te starten.

NL - 15

ID Voornaam Beschrijving Toegestane waarden
CF Configuratie Configureer		het soort besturing	AU: ZelfstandigrE: Op afstand
bU Bus-protocol		Voor de configuratie van het gebruikte type bus	AS: ASCIirt: RTU
Ad Adres van de unit		Voor de instelling/wijziging van het adres van de unit (een hexadecimale waarde invoeren)	00 -> FF (255)
Fa Type fancoil		Voor de selectie van het type fancoil	_0: Met flap (200-1000)_1: Met flap (1100-1600)_2: Zonder flap (200-1000)
Po Installatiepositie		Voor de selectie van de plaats waar de fancoil geïnstalleerd is	uP: montage aan het plafonddO: montage op de vloer
co	Compensatie omge-vingstemperatuur	Voor de keuze van de te gebruiken compensatiewaarde	-5: 5

bU - BUS-protocol:

Modicon Modbus type ASCII Modicon	Modbus type RTU
Baudrate = 9600 Baudrate = 9600
databits = 7	databits = 8
stopbit = 1	stopbit = 1
pariteit = ja	pariteit = nee

Ad - Adres van de unit:

Indien nodig kan het adres van de unit worden gewijzigd. De ingevoerde waarde moet hexadecimaal zijn. De onderstaande tabel geeft uitsluitend de omvorming van decimaal naar hexadecimaal van de eerste 80 cijfers, Raadpleeg de specifieke tabellen die op het internet beschikbaar zijn voor de overige cijfers.

Decimaal	Hexadecimaal
1	01
2	02
3	03
4	04
5	05
6	06
7	07
8	08
9	09
10	0A
11	0B
12	0C

Decimaal	Hexadecimaal
13	0D
14	0E
15	0F
16	10
17	11
18	12
19	13
20	14
21	15
22	16
23	17
24	18
Decimaal Hexadecimaal
25 19
26 1A
27 1B
28 1C
29 1D
30 1E
31 1F
32 20
33 21
34 22
35 23
36 24
37 25
38 26
39 27
40 28
41 29
42 2A
43 2B
44 2C
45 2D
46 2E
47 2F
48 30
49 31
50 32
51 33
52 34

Decimaal Hexadecimaal
53 35
54 36
55 37
56 38
57 39
58 3A
59 3B
60 3C
61 3D
62 3E
63 3F
64 40
65 41
66 42
67 43
68 44
69 45
70 46
71 47
72 48
73 49
74 4A
75 4B
76 4C
77 4D
78 4E
79 4F
80 50

Co - temperatuurcompensatie:

Als de installatie van de unit dit vereist, kan de compensatie met -5°C tot +5°C van de lezing van de omgevingstemperatuur in elke modus, uitgezonderd de automatische modus, worden geactiveerd.

De unit heeft standaard een compensatie van -3°C als de unit voor de installatie aan het plafond is geconfigureerd. De installateur kan deze instelling aanpassen.

3 - GEBRUIK VAN HET APPARAAT

3.1 - SYMBOLEN EN TOETSEN BEDIENINGSPANEE (Afb.B)

• T1: Schakelaar omgevingstemperatuur (15°C-30°C)
• T2: Toets ON/Stand-by en selectie werking ventilator
• T3: Toets selectie koeling/verwarming/ventilatie
• D1: Display

• A1: Aanduiding werking 's nachts
• A2: Aanduiding werking stil/minimumsnelheid
• A3: Aanduiding werking automatisch
• A4: Aanduiding werking maximumsnelheid
• A5: Aanduiding werking koeling/verwarming

De bediening maakt de regeling van de omgevingstemperatuur volledig zelfstandig met de programma's AUTO, STIL, 'S NACHTS en MAX dankzij een meter die aan de onderkant van de ventilatorconvector/-radiator is aangebracht. Op deze manier wordt de antivriesbeveiliging ook gewaarborgd als het apparaat in stand-by is geplaatst.

3.2 - SYMBOLEN EN TOETSEN AFSTANDSBEDIENING (Afb.B)

• B1: ON/Stand-by
- B2: Selectie werking (koelen => ventilatie => verwarmen)
• B3: Selectie positie flap (alleen modellen met flap)
• B4: Verhoging temperatuur
• B5: Verlaging temperatuur
- B6: Selectie ventilatorsnelheid (max. snelheid => gem. snelheid => min. snelheid => auto....)
• B7: LED
• B8: Instelling geprogrammeerde inschakeling unit
• B9: Instelling geprogrammeerde uitschakeling unit
• B10: Bevestiging/annulering geprogrammeerde in-/uitschakeling unit

• B11: Selectie modus Night (on/off)
• 1: Temperatuurinstelling
• 2: Instelling vertraging
• 3: Geprogrammeerde uitschakeling
• 4: Verzending afstandsbediening
• 5: Modus Auto fan
• 6: Ventilatorsnelheid/modus ventilator
• 7: Modus 's nachts
• 8: Geprogrammeerde inschakeling
• 9: Modus swing geactiveerd
• 10: Verwarmingsmodus geactiveerd
• 11: Koelmodus geactiveerd

B 30 °F C 12 h ON OFF OLIMPIA SPLENDID B6 FAN SPEED LED B7 B2 SWING MODE B3 B5 NIGHT B4 B11 B8 ON ON SET B10 B9 B1 1 30 °F C 10 11 2 12 h ON OFF 4 9 5 6 7 8 3 D1 30 + - T1 T3 A5 A4 A3 A2 A1 T2

NL - 18

3.3 - GEBRUIK VAN DE AFSTANDSBEDIENING

De met het apparaat geleverde afstandsbediening is op dergelijke wijze ontworpen dat ze buitengewoon stevig is en uitstekend werkt. Desondanks moet ze voorzichtig worden gebruikt.

Vermijd:

• de blootstelling aan regen, giet geen vloeistoffen over de toetsen en laat de afstandsbediening niet in het water vallen;
  • dat de afstandsbediening valt op of stoot tegen harde oppervlakken,
  • de blootstelling aan direct zonlicht,
• dat bij het gebruik tussen de afstandsbediening en het apparaat geen obstakels aanwezig zijn.

Bovendien:

• kunnen storingen optreden als in dezelfde ruimte andere apparaten met een afstandsbediening gebruikt worden (tv, stereo-installaties, enz.);
• kunnen elektronische en fluorescentielampen de communicatie tussen de afstandsbediening en het apparaat storen,
• moeten de batterijen verwijderd worden als de afstandsbediening lange tijd niet wordt gebruikt.

3.3.a - De batterijen plaatsen

Om de batterijen correct te plaatsen:

a. Verwijder het klepje van het batterijvak (Afb.25).
b. Breng de batterijen in het batterijvak aan (Afb.25).

Houd u nauwgezet aan de polariteit die op de bodem van het batterijvak is aangegeven.

c. Sluit het klepje goed af (Afb.25).

3.4 - VERVANGING VAN DE BATTERIJEN

Gebruik altijd nieuwe batterijen.

Als oude batterijen worden gebruikt of batterijen van een ander type kan dit een slechte werking van de afstandbediening veroorzaken.

25 1 ∀∀ + + 2 + AAA 1

- Voor de afstandsbediening zijn twee droge alkalinebatterijen vereist van 1,5V (type AAA) (Afb.25).

3.5 - GEBRUIK VAN HET APPARAAT

Handel als volgt om het apparaat te gebruiken.

3.5.a - Inschakeling/uitschakeling apparaat

Schakel de hoofdschakelaar in als de elektrische voeding van een hoofdschakelaar is voorzien.

a. Druk de toets “” (T2) 2 seconden in om de ventilatorconvector/-radiator in/uit te schakelen.
b. Het apparaat kan in-/uitgeschakeld worden met een druk op de toets "B1" op de afstandsbediening.

Alle timers worden gereset als het apparaat uitgeschakeld is.

De status ‘stand-by’ wordt aangegeven als geen enkel lichtsignaal aanwezig is. In dit geval werkt het apparaat dus niet.

In deze modus waarborgt de bediening een antivriesbeveiliging. De magneetklep heet water wordt geactiveerd, de ventilatormotor gaat op minimumsnelheid werken en op het display wordt de code "AF" weergegeven als de omgevingstemperatuur daalt tot onder 5°C.

3.6 - AUTOMATISCH KOELEN/VERWARMEN

Als deze regeling ingesteld is, kan de bediening automatisch de koel- of verwarmingsmodus kiezen naar aanleiding van het verschil tussen de door de gebruiker ingestelde temperatuur en de omgevingstemperatuur.

a. Activeer/deactiveer deze functie door de toets "T3" voor de selectie van het koelen/verwarmen 10 seconden ingedrukt te houden tot de blauwe en rode symbolen (A5) afwisselend worden weergegeven. Deze instelling blijft behouden, ook bij een stroomstoring.
b. Controleer vervolgens of de unit de modus alleen koelen (blauwe aanduiding "A5" aan), ventilator (blauwe en rode aanduidingen uit) of alleen verwarmen (rode aanduiding "A5" aan) afwisselt als de ingestelde temperatuur wijzigt.

In deze modus is de compensatie van de gelezen omgevingstemperatuur uitgeschakeld.

Deze instelling kan uitsluitend op het paneel op de machine worden verricht.

De werkwijze kan niet worden gewijzigd op de afstandsbediening als de automatische modus is geactiveerd.

3.7 - HANDBEDIEND KOELEN/VERWARMEN

Op de machine

a. Activeer/deactiveer deze functie door de toets "T3" voor de selectie van het koelen/verwarmen 10 seconden ingedrukt te houden tot de blauwe en rode symbolen (A5) afwisselend worden weergegeven. Deze instelling blijft behouden, ook bij een stroomstoring.
b. Druk de toets "T3" 2 seconden in om cyclisch de modi koelen (blauwe led), verwarmen (rode led) of ventilatie (rode en blauwe leds uit) te selecteren.

Met de afstandsbediening

a. Selecteer deze functie door op de toets "B2" te drukken tot het symbool alleen verwarmen (10) of alleen koelen (11) op de afstandsbediening weergegeven wordt.

De afstandsbediening kan niet worden gebruikt om de instelling van handbediend te wijzigen naar automatisch.

NL - 20

3.8 - VENTILATIE

In deze modus verricht het apparaat geen enkele handeling aan de temperatuur of de luchtvochtigheid in de ruimte, maar laat het de lucht uitsluitend circuleren.

Op de machine

a. Druk de toets "T3" 2 seconden in om cyclisch de modi koelen (blauwe led), verwarmen (rode led) of ventilatie (rode en blauwe leds uit) te selecteren.
b. In deze modus is de interne ventilator altijd ingeschakeld en kan op elk gewenst moment de gewenste ventilatorsnelheid worden geselecteerd met een druk op de specifieke toets "T2".

De gewenste temperatuur, die op de automatische snelheid van de ventilator van invloed is, kan uitsluitend op de machine worden geselecteerd: hoe groter het verschil tussen de gewenste temperatuur en de omgevingstemperatuur, hoe hoger de ventilatorsnelheid is.

Deze volgende ventilatorsnelheden zijn mogelijk.

MAXIMUM

MINIMUM

AUTOMATISCH

Met de afstandsbediening

a. Selecteer deze modus door de toets "B2" in te drukken tot de twee symbolen koelen (10) en verwarmen (11) niet langer branden.
b. In deze modus is de interne ventilator altijd ingeschakeld en kan op elk gewenst moment de gewenste ventilatorsnelheid worden geselecteerd met een druk op de specifieke toets "B6".

In de modus ventilatie blijft de magneetklep uitgeschakeld. De ventilator wordt echter geactiveerd op de ingestelde snelheid.

3.8.a - Werking op maximumsnelheid

Op de machine

a. Selecteer deze modus door de toets “(1)” (T2) meerdere keren in te drukken tot de aanduiding (A4) gaat branden.
b. Deze modus biedt onmiddellijk het maximale vermogen, zowel tijdens het koelen als het verwarmen (de ventilatormotor wordt altijd geactiveerd op de maximumsnelheid).

Met de afstandsbediening

a. Selecteer deze modus door de toets "B6" meerdere keren in te drukken tot de aanduiding (6) volledig gaat branden.

3.8.b - Werking op AUTOMATISCHE snelheid

Op de machine

a. Selecteer deze modus door de toets “ ^1 ” (T2) meerdere keren in te drukken tot de aanduiding (A3) gaat branden.
b. In deze modus wordt de ventilatorsnelheid volledig automatisch geregeld tussen een minimum- en maximumwaarde, al naargelang of de ruimte moet worden gekoeld of verwarmd

Met de afstandsbediening

a. Selecteer deze modus door de toets "B6" meerdere keren in te drukken tot de aanduiding (5) gaat branden.

NL - 21

3.9 - WERKING 'S NACHTS

Op de machine

a. Selecteer deze modus door de toets “☐” (T2) meerdere keren in te drukken tot de aanduiding (A1) gaat branden.
b. De functie wordt automatisch gedeactiveerd als de ventilatiesnelheid wordt aangepast met de toets “ (T2).

Met de afstandsbediening

a. Selecteer deze modus door de toets "B11" in te drukken tot de aanduiding (7) gaat branden.
b. Deactiveer de functie met een druk op de toets "B11" om de ventilatiesnelheid te kunnen aanpassen.

Als deze functie geactiveerd is, wordt de interne ventilator automatisch beheerd door het apparaat en wordt de ingestelde omgevingstemperatuur automatisch aangepast zoals hieronder is beschreven:

• na een uur verlaagd met 1°C en na 2 uur met nog een graad in de verwarmingsmodus;
• na een uur verhoogd met 1°C en na 2 uur met nog een graad in de koelmodus.

De selectie van de ventilatiesnelheid 's nachts zorgt ervoor dat de ventilator niet langer kan draaien als de unit als stralingsapparaat (J1 in ON) geconfigureerd is.

3.10 - BETEKENIS VAN DE KNIPPERSIGNALEN EN DE WERKING VAN DE LEDS

• Als de led (A5) knippert, dan houdt dit in dat niet aan de wateraanvraag (koud of warm) is voldaan en dat de ventilator gestopt wordt tot de watertemperatuur een waarde heeft bereikt die aan de aanvraag voldoet.
• Als de rode en blauwe leds (A5) afwisselend knipperen, houdt dit in dat de automatische koeling/verwarming is geactiveerd.
• De 4 leds “”, “ A ”, “ ” en “ ” geven de ingestelde ventilatiesnelheid aan. De modus stand-by is geactiveerd als de 4 leds niet branden.
  Each one of these LEDs is active (soft-blinking) elke led (rode led of blauwe led "A5" aan) knippert zowel de koel- als verwarmingsmodus als de ingestelde temperatuur hoger of lager is dan de omgevingstemperatuur die door het apparaat wordt gemeten.

Om het comfort 's nachts te verhogen wordt de intensiteit van de leds op de temperatuurschakelaar of op het bedieningspaneel als de toetsen 15 seconden lang niet worden bediend.

Uitsluitend met de toets "B7" op de afstandsbediening kunnen de leds op het bedieningspaneel uitgeschakeld worden als de toetsen 15 seconden lang niet worden bediend.

Elke keer dat de toetsen op het bedieningspaneel ingedrukt worden, gaat de led 15 seconden lang met de maximale intensiteit branden.

3.11 -WERKING SWING

a. Het pictogram (9) gaat branden met een druk op de toets "B3" en de flap begint te bewegen. Het pictogram (9) gaat uit en de flap stopt met bewegen en blijft in de bereikte stand staan als opnieuw op de toets "B3" wordt gedrukt.

De flap stopt met bewegen als de ventilator tijdens de beweging van de flap uitgeschakeld wordt. De flap hervat de beweging zodra de ventilator weer ingeschakeld wordt.

Deze functie kan alleen met de afstandsbediening geactiveerd/gedeactiveerd worden.

NL - 22

3.12 - SPECIALE FUNCTIES

3.12.a - Air sampling

In de koel-of verwarmingsmodus en als de omgevingstemperatuur hoger of lager dan de gewenste waarde is, wordt de ventilator regelmatig 1 minuut op de minimumsnelheid ingeschakeld. Op deze manier kan het systeem de temperatuur in de omringende omgeving op passende wijze controleren en kan het sneller geactiveerd worden wanneer dit nodig is.

Deze functie is UITSLUITEND geactiveerd als de unit in een hoge positie is geïnstalleerd.

3.12.b - Toetsenblokkering

Houd de toetsen “⊕|⊖” (T1) 5 seconden tegelijkertijd ingedrukt om de toetsen op de machine te blokkeren.

Elke keer dat op een willekeurige toets gedrukt wordt, geeft de weergave van (BL) op het display aan dat de functie geactiveerd is.

Deze functie kan alleen op de machine geactiveerd/gedeactiveerd worden.

3.12.c - Ongeschikt water

De daadwerkelijke werking van het apparaat in koelen of verwarmen is altijd verbonden aan de temperatuur van het water dat in de hele installatie circuleert. De ventilatormotor blijft uitgeschakeld en de aanduiding van de momentele modus (A5) knippert als de watertemperatuur geen waarde bereikt die geschikt is voor de ingestelde modus en dus als het water tijdens het koelen te warm is of tijdens het verwarmen te koud is.

- De functie wordt tijdens het koelen geactiveerd als de unit niet over een thermostaat beschikt en de temperatuur van het water in de warmtewisselaar meer dan 5 minuten lang hoger is dan 20°C. Als een van deze voorwaarden niet aanwezig is, hervat de unit onmiddellijk de normale werking.

- De functie wordt tijdens het verwarmen geactiveerd als de unit niet over een thermostaat beschikt en de temperatuur van het water in de warmtewisselaar daalt tot een temperatuur onder 30°C (de ventilator wordt onmiddellijk gestopt).

In de verwarmingsmodus hervat de unit de normale werking pas als de temperatuur minstens 30 seconden hoger is dan 30°C

3.12.d - Blokkering watermeter

Als de specifieke installatie dit vereist, kan de controle die de unit op de verkeerde watertemperatuur uitvoert worden geblokkeerd.

• Koppel de unit los van het elektriciteitsnet.
• Koppel de meter van de warmtewisselaar los van de connector X4
• Schakel de unit in en wacht tot het alarm E3" op het display weergegeven wordt.
• Druk de toetsen "T2" e "T3" tegelijkertijd minstens 10 seconden in. Nu is het alarm gedeactiveerd en wordt op het display de gewenste temperatuur weergegeven.

Sluit de meter weer aan (met het apparaat losgekoppeld van het elektriciteitsnet) om de controle van de watertemperatuur weer te activeren.

3.12.e - Rotatie display

Als dit voor de installatie van de unit nodig is, kan de temperatuur die op het display weergegeven wordt 180° worden gedraaid, door de toetsen “—” (T1) en “○” (T3) tegelijkertijd 5 seconden ingedrukt te houden.

Deze functie kan alleen op de machine geactiveerd/gedeactiveerd worden.

NL - 23

3.13 - WERKING MET TIMER (VERTRAAGDE IN- EN UITSCHAKELING)

In deze modus kan de in- of uitschakeling van de unit worden geprogrammeerd.

De vertragingstijd kan met de afstandsbediening ingesteld, geactiveerd en geannuleerd worden.

3.13.a - Instelling inschakeltimer met afstandsbediening

a. Schakel de unit in en selecteer de werkwijze, de gewenste temperatuur en de ventilatiesnelheid die bij de geprogrammeerde inschakeling van de unit geactiveerd worden.

Vervolgens het apparaat in stand-by zetten.

b. Druk op de toets "B8" om de gewenste vertraging (van 1 tot 24 uur) in te stellen waarna de unit zal worden ingeschakeld na de bevestiging van timer.
c. Als binnen de 5 seconden op geen enkele toets wordt gedrukt, zal de functie voor de instelling van de timer automatisch worden afgesloten.
d. Op het display van de afstandsbediening wordt de tijd afgeteld tot de inschakeling, terwijl op het display van de ventilatorconvector "tl" weergegeven wordt.

Na verloop van de ingestelde tijd zal de unit starten met de laatst gekozen instellingen.

ON

6.0 H

3.13.b - Instelling uitschakeltimer met afstandsbediening

a. Druk met de unit in een willekeurige werkwijze op de toets "B9" om de gewenste vertraging (van 1 tot 24 uur) in te stellen waarna de unit zal worden uitgeschakeld na de bevestiging van timer.
b. Als binnen de 5 seconden op geen enkele toets wordt gedrukt, zal de functie voor de instelling van de timer automatisch worden afgesloten.
d. Op het display van de afstandsbediening wordt de tijd afgeteld tot de uitschakeling, terwijl op het display van de ventilatorconvector "tl" weergegeven wordt.

Na verloop van de ingestelde tijd zal de unit starten met de laatst gekozen instellingen.

OFF

3.0 H

Stop On

0 h 3.0 H

3.14 - LANGDURIGE UITSCHAKELING

Verricht de volgende handelingen als het apparaat lange tijd niet zal worden gebruikt:

a. Plaats de hoofdschakelaar van de installatie op "uit".
b. Draai de waterkraantjes dicht.
c. Controleer of antivriesmiddel aan de installatie toegevoegd is als het gevaar voor vorst bestaat. Leeg de installatie als dit niet het geval is.

De antivriesfunctie is niet geactiveerd.

NL - 24

3.15 - LEGENDA LEDS

Status van de unit	D1 (wit)	Mode A5 (rood/blauw)	Max A4 (wit)	AutoFan A3 (wit)	Min A2 (wit)	Night A1 (wit)
Stand-by OFF OFF OFF OFF	OFF
Koelmodus -18 ÷ 30 ON blauw X	X X X
Verwarming -18 ÷ 30 ON rood X	X X X
Automatische omschakeling -18 ÷ 30 X X X X	X
Ventilator -18 ÷ 30 OFF	X X X X
Max. ventilatorsnelheid (1)	X	X	ON **	OFF	OFF	OFF
Ventilatorsnelheid automatisch (1)	X	X	OFF	ON **	OFF	OFF
Min. ventilatorsnelheid (1)	X	X	OFF	OFF	ON **	OFF
Modus 's Nachts (1)	X	X	OFF	OFF	OFF	ON **
Antivriesfunctie ON	'AF'	OFF	OFF	OFF	OFF	OFF
Verkeerde watertemperatuur tijdens verwarmen	-18 ÷ 30	ON rood (B)	X X X X
Verkeerde watertemperatuur tijdens koelen	-18 ÷ 30	ON blauw (B)	X X X X
Timer ON geactiveerd	't I'	OFF	OFF	OFF	OFF	OFF
Timer OFF geactiveerd (4)	't I' + Tset	X	X	X	X	X
Toetsenblokkering (6)	'bL'	X	X	X	X	X
Controle op afstand thermostaat (7)	'rE'	X X X X X
Zelfstandige controle	Au	X	X	X	X	X
Submenu configuratie	cF	X X X X X
Submenu configuratie Bus bU	X X X X X
Instelling ASCII Bus	AS	X	X	X	X	X
Instelling RTU Bus	Rt	X	X	X	X	X
Submenu configuratie adres	Ad	X X X X X
Type formaat ventilatorconvector	Fa	X	X	X	X	X

NL - 25

Status van de unit	D1(wit)	ModeA5(rood/blauw)	MaxA4(wit)	AutoFanA3(wit)	MinA2(wit)	NightA1(wit)
Flap configuratie montage aan de muur	Up X X	X X X
Flap configuratie montage op de grond	dO X X	X X X
Beheer compensatie co X X X X	X

**: Knippert: setpoint unit bereikt
(B): Led knippert

3.16-LEGENDA ALARMEN

ALARMEN	D1(wit)	ModeA5(rood/blauw)	MaxA4(wit)	AutoFanA3(wit)	MinA2(wit)	NightA1(wit)
Communicatiefout hoofdkaart E1	(B) OFF OFF	OFF OFF OFF
Alarm omgevingstemperatuur-sensor	E2 (B) OFF	OFF OFF OFF OFF
Alarm watertemperatuursensor E3	(B) OFF OFF	OFF OFF OFF OFF
Alarm ventilatormotor E4 (B) OFF	OFF OFF OFF	OFF OFF
Communicatiefout seriële poort E5	(B) OFF OFF	OFF OFF OFF OFF
Alarm schakelaar luchtrooster	E6 (B) OFF	OFF OFF OFF	OFF OFF

(B): Led knippert

4 - ONDERHOUD EN REINIGING

Koppel de unit los van het elektriciteitsnet door de hoofdschakelaar uit te schakelen, voordat onderhouds- of reinigingswerkzaamheden worden verricht.

Laat de onderdelen afkoelen om het gevaar voor brandwonden te vermijden.

Het periodieke onderhoud is nodig om de ventilatorconvector altijd efficiënt, veilig en ook na verloop van tijd betrouwbaar te houden. Sommige werkzaamheden van het periodieke onderhoud kunnen elk half jaar worden verricht en andere elk jaar door de technische klantendienst die technisch bevoegd en voorbereid is en, indien nodig, originele onderdelen kan aanbieden.

NL - 26

4.1 - REINIGING

4.1.a - Reiniging van het apparaat

a. Als het apparaat zeer vuil is kunt u voor de reiniging een met koud water bevochtigde doek gebruiken.

Maak geen gebruik van schuursponsjes of bijtende of schurende reinigingsmiddelen om schade aan de gelakte oppervlakken te vermijden.

4.1.b - Reiniging van het intredeluchtfilter

Controleer regelmatig de staat van de luchtfilters en reinig ze wanneer dit nodig is of wanneer dit door de geïnstalleerde elektronische controles (indien aanwezig) wordt aangegeven.

De regelmaat waarmee de filters gereinigd moeten worden, hangt af van de specifieke gebruiksomstandigheden van de machine.

Volg de aanwijzingen van de volgende paragrafen voor de reiniging van de luchtfilters.

Het is verboden om het apparaat zonder netwerkfilter te gebruiken.

4.1.c - Verwijdering van filtercellen (Afb.26)

a. Pak het lipje (40) van het filter beet en verwijder het inwendige lipje (40a) uit de sleuf door het voorzichtig naar de achterwand te drukken.
b. Laat het filter (41) iets draaien.
c. Verwijder het filter (41) van diens plaats.

Het aanwezige aantal filters hangt af van de afmetingen van de machine.

4.1.d - Reiniging van filtercellen (Afb.26-27)

a. Verwijder stof met een stofzuiger van het filter.
b. Spoel het filter (41) onder stromend water schoon en laat het drogen. Gebruik geen oplos- of reinigingsmiddelen.
c. Hermonteer het filter op de ventilatorconvector. Zorg er daarbij voor dat de achterste strook (40) wordt aangebracht op diens plaats (40a), terwijl het voorste deel (42) moet steunen op de strook (42a) aan de binnenkant van het voorpaneel.

4.2 - ADVIES VOOR ENERGIEBESPARING

• Houd de filters constant schoon;
• Houd de ramen en deuren van de ruimtes waarbinnen het klimaat geregeld moet worden zoveel mogelijk gesloten;
• Beperk, met name in de zomer, zoveel mogelijk dat direct zonlicht de ruimtes waarbinnen het klimaat geregeld moet worden kan binnenstromen (met gordijnen, rolluiken, enz.).

NL - 27

Raadpleeg het plaatje met de technische specificaties van de unit voor het stroomverbruik.

6 - STORINGEN EN MOGELIJKE OPLOSSINGEN

SLECHTE WERKING	OORZAAK	OPLOSSING
De ventilatie wordt later geactiveerd dan de nieuwe functie- of temperatuurinstellingen.	- De klep van het circuit heeft een bepaalde tijd nodig om te kunnen openen en dus om koud of warm water in het apparaat te kunnen laten circuleren.	- Wacht 2 tot 3 minuten tot de klep van het circuit is geopend.
De ventilatiesnelheid neemt automatisch toe of af.	- De elektronische controle werkt zodanig dat het beste comfort kan worden ingesteld.	- Wacht de temperatuurregeling af of selecteer de functie silent, indien nodig.
De ventilatie wordt niet door het apparaat geactiveerd.	- Geen koud of warm water in de installatie.	- Controleer of de ketel of de waterkoeler in werking is gesteld. >>>>
De ventilatie wordt niet geactiveerd, ook al is koud of warm water aanwezig in het watercircuit.	- De waterklep blijft gesloten- De ventilatormotor is geblokkeerd of doorgebrand.- De elektrische aansluitingen zijn verkeerd.	- Demonteer het klephuis en controleer of de circulatie van het water wordt hersteld.- Controleer de werking van klep door deze apart te voeden met 220 V. De elektronische controle zou de oorzaak van het probleem kunnen zijn als de klep geactiveerd wordt.- Controleer de wikkelingen van de motor en of de ventilator vrijuit kan draaien.- Controleer de elektrische aansluitingen.
Het apparaat lekt water tijdens het verwarmen.	- De wateraansluiting van de installatie lekt.- De kleppen lekken.	- Controleer de lek en draai de aansluitingen stevig vast.- Controleer de staat van de pakkingen.
Op het voorpaneel ontstaat condens.	- De thermostaatklep in de groep die als verbinding fungeert tussen het paneel en de warmtewisselaar, onderbreekt de stroming naar de muur niet.- Thermisch isolatiemateriaal losgeraakt.	- Vervang de aansluiting met de thermostaatklep in de bovenste waterintredegroep.- Controleer of het akoestische en thermische isolatiemateriaal correct is aangebracht. Controleer met name het isolatie aan de voorkant, boven de warmtewisselaar met ribben.
Op de luchtuittredeflap zijn waterdruppels aanwezig.	- Bij een hoge relatieve luchtvochtigheid (>60%) kan condens ontstaan, met name bij lage ventilatiesnelheden.	- Het fenomeen verdwijnt zodra de relatieve vochtigheid afneemt. In ieder geval is er geen sprake van een storing als een enkele druppel water in het apparaat valt.
Uitsluitend tijdens het koelen lekt het apparaat water.	- Het condensopvangreservoir is verstopt.- De condensafvoer heeft niet de benodigde hellingsgraad om de juiste afvoer te waarborgen.- De leidingen en de kleppen zijn niet goed geïsoleerd.	- Giet langzaam een fles water leeg in het lage deel van de warmtewisselaar om de afvoer te controleren. Maak het reservoir eventueel schoon en/of laat de afvoerleiding meer hellen.- Controleer de isolatie van de leidingen.
Het apparaat maakt te veel geluid.	- De ventilator raakt de structuur.- De ventilator is uit balans geraakt.	- Laat de ventilator met de hand draaien en controleer of deze niets raakt.- Een verkeerd uitgebalanceerde ventilator veroorzaakt trillingen in de machine. Vervang de ventilator.

NL - 29

SLECHTE WERKING	OORZAAK OPLOSSING
F1: De ventilatorconvector moet worden onderhouden.		- Selecteer het programma stand-by- Reinig het luchtfilter zoals is beschreven in de onderhouds-handleiding van de machine- Schakel de unit weer in en houd de toetsen “T2” en “T3” ingedrukt tot de normale werking is hervat.
E2: geeft aan dat de omgevingstemperatuurmeter een defect vertoont.		- Neem contact op met de assistentie
E3 is verbonden aan het defect van de watermeter.		- Neem contact op met de assistentie
E4 geeft aan dat de motor een defect vertoont.		- Neem contact op met de assistentie
E5 geeft een storing aan in de communicatie met de afstandsbediening.		- Neem contact op met de assistentie

Probeer nooit om de apparatuur zelfstandig te repareren.

Als de storing niet is opgelost, contact opnemen met uw plaatselijke dealer of het dichtst bijgelegen servicecentrum. Gedetailleerde informatie verstrekken over de storing en het model van de apparatuur.

NL - 30

ΓΕΝΙΚΑ ΠΕΡΙΕΧΟΜΕΝΑ

0 - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ 3
