GEBRUIKSAANWIJZING BC-510 PRO SABO

Beste klant, wij danken u hartelijk voor het kiezen van een SABO-product. Voor het juiste gebruik van de bosmaaier en om ongelukken te voorkomen, begin niet met werken zonder deze handleiding aandachtig te hebben gelezen. In deze handleiding vindt u de uitleg over de werking van de verschillende componenten en de instructies voor de noodzakelijke controles en het onderhoud.

N.B.: De fabrikant behoudt zich het recht voor om op elk moment en zonder voorafgaande kennisgeving eventuele wijzigingen aan te brengen. (INHOUD PAG. 47)

ES -INTRODUCCIÓN

1. Uitleg van de symbolen_47
2. Voor uw veiligheid_48
3. Beschrijving van de onderdelen_49
4. Montage_51
5. Gebruiksvoorschriften_53
6. Voorbereiding voor gebruik_54
7. Periodiek onderhoud_56
8. Opberging_57
9. Garantie_57
10. Technische gegevens - Conformiteitsverklaring_58

1. UITLEG VAN DE SYMBOLEN

Waarschuwing, gevaar en attentie.

Lees de gebruiks- en onderhoudshandleiding voordat u deze machine gebruikt.

Luchtklep open, werking.

Luchtklep gesloten, koude start.

Houd mensen op een afstand van 15 meter.

Draag beschermende uitrusting tijdens het gebruik van deze machine.

2. VOOR UW VEILIGHEID

1. Lees deze instructies aandachtig en zorg ervoor dat u ze begrijpt voordat u het apparaat gebruikt. Volg alle waarschuwingen en veiligheidsinstructies. Bewaar deze handleiding voor toekomstig gebruik.
2. Gebruik alleen originele reserveonderde- len; onderdelen van andere fabrikanten kunnen slecht passen en letsel veroorzak- ken.
3. Draag geschikte kleding en veiligheidsuitrusting, zoals: laarzen, stevige broeken, handschoenen, vizier of veiligheidsbril, gehoorbescherming en een beschermende helm.
4. Draag geen losse of niet goed vastzitten-de kleding.
5. Zorg ervoor dat andere personen, kinderen of dieren zich op minimaal 15 meter afstand bevinden tijdens het gebruik van de bosmaaier.
6. Gebruik de bosmaaier niet als u moe, ziek of onder invloed van alcohol, drugs of medicijnen bent.
7. Laat kinderen de bosmaaier niet gebruiken.
8. Zorg voor een stevige houding en evenwicht. Houd het snijgereedschap onder heuphoogte.
9. Gebruik de bosmaaier alleen voor de ta-ken die in deze handleiding worden beschreven.
10. Inspecteer de machine voor elk gebruik. Controleer of de gasklep goed werkt, of de schijf vrij kan draaien zonder contact met vreemde voorwerpen, of er geen brandstoflekkages zijn en of de veiligheidsvoorzieningen stevig vastzitten. Vervang beschadigde onderdelen.
11. Start de bosmaaier alleen in goed geventileerde ruimtes, aangezien het inademen van uitlaatgassen dodelijke verstikking kan veroorzaken.
12. Zorg ervoor dat de beschermkap van de schijf of maaiunit en andere beveiligingen correct en stevig gemonteerd zijn.
13. Draag de bosmaaier alleen met de motor

uit en met de schijfbeschermer bevestigd.

1. Gebruik nooit metalen draden of meta-alversterkte snijdraden, omdat deze kunnen breken en gevaarlijke projectielen kunnen vormen.
2. Voer geen onderhoud uit en raak de schijf niet aan terwijl de motor draait. Draag handschoenen bij het hanteren of onderhouden van snijgereedschappen.
3. Nadat de motor is uitgeschakeld, wacht tot het snijgereedschap volledig is gestopt voordat u de machine neerzet.
4. Zet de motor uit en laat deze afkoelen vo- ordat u brandstof bijvult. Vul de tank bij op afstand van warmtebronnen en rook niet tijdens het tanken of mengen van brandstof.
5. Verwijder de tankdop niet terwijl de motor draait.
6. Maak gemorste brandstof onmiddellijk schoon. Verplaats de bosmaaier minstens 3 meter van de tankplaats voordat u de motor start.
7. Gebruik geen brandstof voor reinigingsdoeleinden.
8. Controleer de bougies vonk niet in de buurt van het bougiegat.
9. Gebruik de machine niet met een beschadigde uitlaat.
10. Verwijder vóór gebruik alle objecten uit het te maaien gebied, zoals stenen, glasstukken, metalen draden of touwen, die kunnen worden weggeslingerd of in het snijgereedschap vast kunnen komen te zitten.
11. Laat de motor afkoelen en leeg de brand-stoftank voordat u de bosmaaier opbergt.
12. Berg de bosmaaier zo op dat het risico op verwondingen door scherpe onderdelen wordt voorkomen, uit de buurt van warmtebronnen en verhoogd van de grond.
13. Start de motor niet zonder dat de aandrijfas (transmissie) is gemonteerd.
14. In stationair toerental mag de schijf niet draaien. Zo niet, stel dan de stationair-schroef af.

BC-510 PRO

NEDERLANDS

1. Om het risico op letsel te voorkomen, schakelt u altijd de motor uit voordat u een voorwerp verwijdert dat rond de as van de ma- aikop of schijf is gewikkeld.

2. Gebruik altijd scherpe messen; een bot mes heeft een grotere kans om vast te lopen en terugslag te veroorzaken. Vervang schijven die hun snede hebben verloren. PROBEER NIET om ze te slijpen.

3. De motor moet worden gestopt en de schijf moet worden gecontroleerd telkens wanneer een hard voorwerp wordt geraakt.

4. Wanneer een schijf voor het zagen van hout wordt gebruikt, dient de specifieke schijfbe- schermer te worden gemonteerd.

3. BESCHRIJVING VAN DE ONDERDELEN

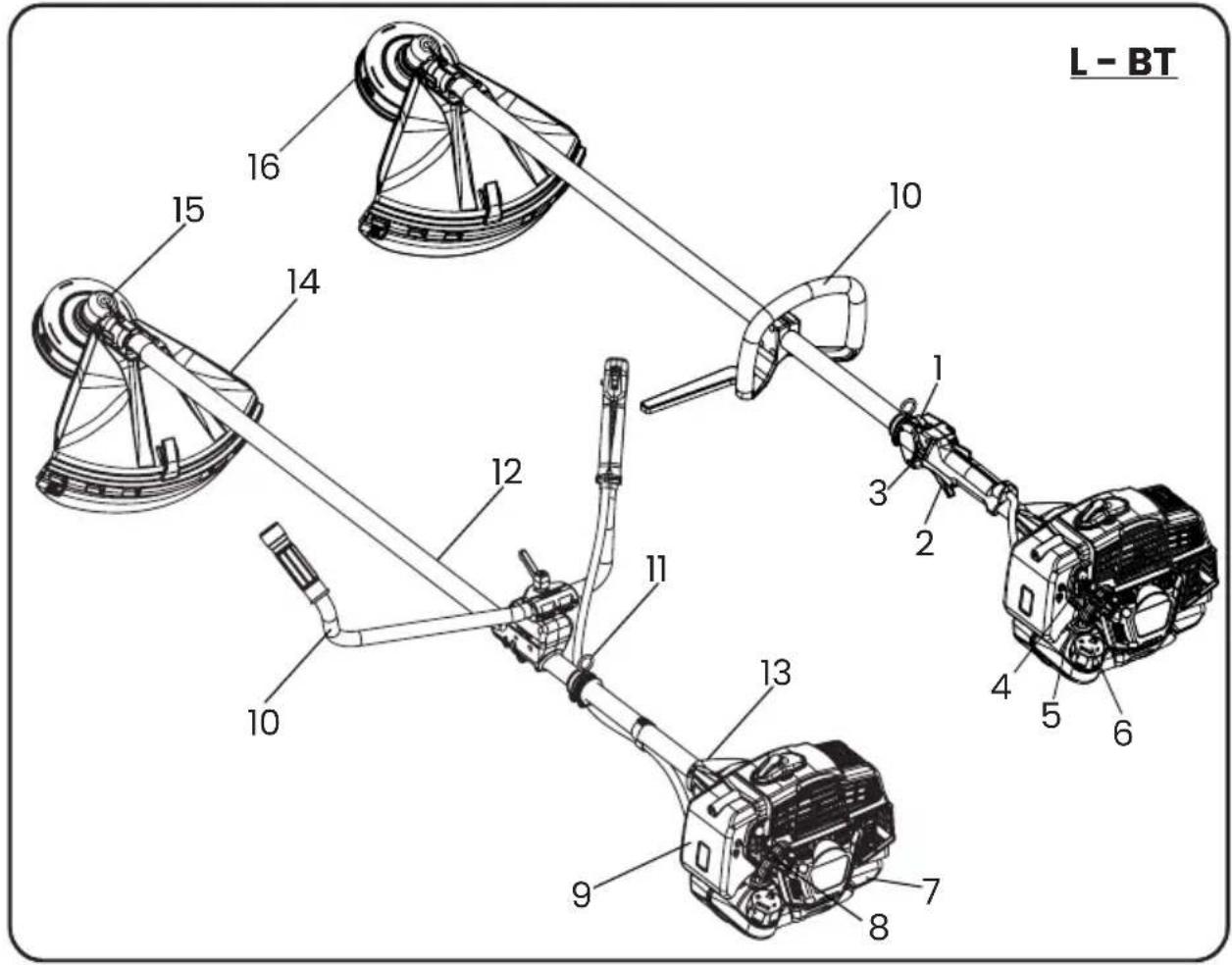

L - BT 16 15 14 10 12 11 13 9 8 7 6 5 4 3 2 1 10

1. Schakelaar
2. Gashendel
3. Halfgas
4. Chokehendel
5. Primer
6. Brandstoftankdop
7. Brandstoftank
8. Trekgreep voor motorstart

9. Luchtfilter

10. Handgreep

11. Bevestiging voor draagriem
12. Aandrijfbuis
13. Motor-/stangverbinding (ANTITRILLING)
14. Veiligheidsbescherming
15. Aandrijftandwiel
16. Maaikop

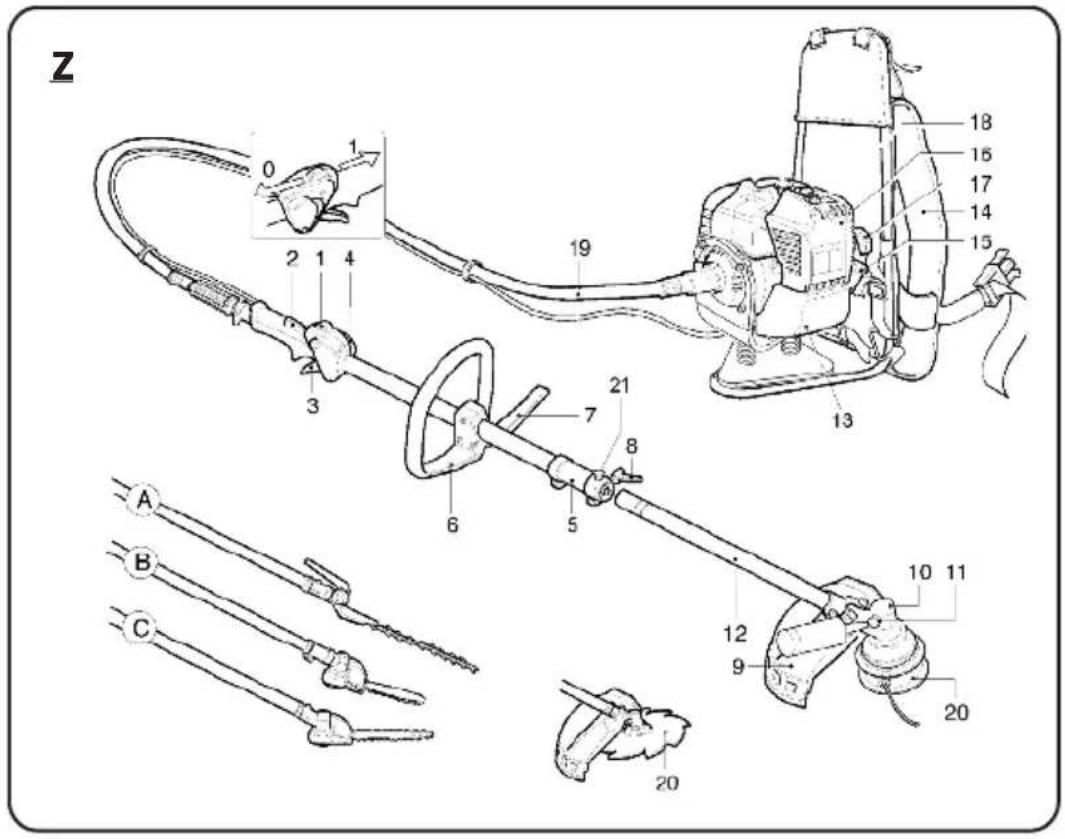

Z 18 16 17 14 15 0 2 1 4 19 3 21 7 8 6 5 A B C 12 9 10 11 20 20

1. Stop schakelaar
2. Gashendel blokkering
3. Gashendel
4. Halfgas
5. Koppeling
6. Handgreep
7. Veiligheidsbalk
8. Versnellingsvergrendelingshendel
9. Bescherming voor snijgereedschap

10. Aandrijftandwiel

11. Vetvuldop

12. Aandrijfbuis
13. Brandstoftank
14. Draagriem
15. Tankdop
16. Luchtfilter
17. Trekgreep voor motorstart
18. Startmotor
19. Aandrijfslang
20. SABO maaikop

4. MONTEREN

MOTOR-/TRANSMISSIE MONTEREN B - BT

Fig.2 - Monteer de motor (B) aan de transmissie (A) en bevestig deze met de schroeven (C). Zorg ervoor dat de as en de buis van de transmissie correct zijn geïnstalleerd.

MOTOR-/TRANSMISSIE MONTEREN Z

Fig.24 - Steek het uiteinde van de flexibele kabel (A) in de hoes (B) en zorg ervoor dat de vierkante pen van de flexibele as (G) goed in de bell vormt.

Draai de schroef (C) in en zorg ervoor dat deze overeenkomt met het gat (D) van de eindflens van de kabelhoes.

Monteer de hoes (B) op de motor (E) en bevestig deze met de schroeven (F).

Fig.3 - Verwijder het luchtfilterdeksel.

Zorg ervoor dat het gashendel niet vastzit in de halve versnelling.

Steek de gaskabel (A) door de kabelspanner (B) en zorg ervoor dat de kabelbehuizing (C) tegen de binnenkant van de kabelspanner (B) rust, en bevestig de kabelterminal in de klem (E).

Stel de spanning van de gaskabel (A) in door de contramoer (D) los te draaien en de kabelspanner (B) te draaien. Zodra de juiste spanning is bereikt, draai de contramoer (D) vast. Als de afstelling correct is, moet het gashendel een vrije slag van ongeveer 2 mm hebben voordat het gashendel (E) beweegt.

Sluit de klemmen van de elektrische kabels (F-G) aan.

MONTEREN VAN HANDGREEP (L) / STUUR (BT)

Fig.4 (Type L) - Verwijder de schroeven (1) en breid de handgreep (2) uit om deze in de buis (3) te steken en vast te zetten met de schroeven (1) en moeren (4). Plaats de veiligheidsbarrière (5) in de daarvoor bestemde houder en bevestig deze met de schroef (6) en moer (7). De positie van de handgreep kan worden aangepast volgens de behoeften van de operator.

Fig.6 (Type BT) - Verwijder het hendel (1). Open de steun (4) en monteer de twee halve sturen (2-3) in de onderste steun. Zorg ervoor dat de uiteinden van de twee halve sturen goed in de groef van de steun passen en bevestig ze met de deksel (4) en de hendel (1).

De twee halve sturen kunnen onafhankelijk van elkaar worden aangepast, afhankelijk van de behoeften van de operator, door de hendel (1) los te draaien.

MONTEREN VAN VEILIGHEIDSBESCHERMING

Fig. 7 Monteer de volledige bescherming (A + H) op de transmissiebuis (B) en bevestig deze met de beugel (C), schroeven (D), plaat (G) en moeren (F).

BELANGRIJK: Zorg ervoor dat de beugel (C) goed is bevestigd aan de aandrijftandwiel (L) met de schroef en ring (E).

LET OP: Gebruik de bescherming (A + H) alleen met de nylon draadkop. Gebruik alleen de bescherming (A) met de bladen. Om veiligheidsredenen mogen de zaagbladen niet worden gebruikt met de meegeleverde bescherming.

MONTEREN VAN BLADE EN NYLON DRAADKOP

Montage van de zaagblad (4) zie fig.8-9

Draai de moer (1) rechtsom los; verwijder de kap (2) - (als de flens (3) geen bescherming voor de moer heeft) en de flens (3).

Monteer het zaagblad (4) volgens de illustratie in fig. 8. Zorg ervoor dat de bovenste flens (5) correct is geplaatst.

Monteer het zaagblad en zorg ervoor dat het goed gecentreerd is op de flens (5). Zorg ervoor dat de draairichting correct is (de tekst of pijlen wijzen naar boven in werkpositie).

Montage van de onderflens (3), beschermkap (2) - (indien de onderflens geen bescherming voor de moer heeft), schroef de moer (1) tegen de klok in vast op 30 Nm (Kgm 3.0).

Om de moer (1) vast te zetten, draai de maaierblad totdat het gat van de bovenflens overeenkomt met het gat van de conische koppeling en steek de inbussleutel (4 mm), die bijgeleverd is, erin.

Montage van de draadkop (2), zie fig. 10-11.

Monteer de nylon draadkop volgens het getoonde patroon:

Bovenflens (1) en schroef de draadkop tegen de klok in vast.

Draai de draadkop met de hand tegen de klok in zoals getoond in fig. 10 nadat de inbussleutel (4 mm) in het gat van de conische koppeling is gestoken.

Gebruik uitsluitend originele snijgereedschappen voor uw veiligheid.

Montage van de accessoires op de machine, versie Z

Fig. 25 - Draai de hendel (1) tegen de klok in los, steek de buis (2) in de hoes (4) tot de marking (3) (ongeveer 40 mm), houd de pen (7) omhoog gericht om het inbrengen van de as (5) in de naaf van de as (6) te vergemakkelijken. Draai het gereedschap een beetje naar rechts en naar links totdat het gereedschap/de buis correct is geplaatst.

Draai het gereedschap in de werkpositie en vergrendel het met de hendel (1). Voor de veiligheid van de operator heeft de buis (2) een gat (8) waar de pen (7) moet worden ingevoegd.

Montage van de verlengstuk (op verzoek en alleen voor gereedschap A - B - C)

Aansluiting verlengstuk - machine:

Fig. 26 - Draai de hendel (1) tegen de klok in los. Steek de buis (2) van het verlengstuk in de hoes (4) tot de markering (3) (ongeveer 40 mm), houd de pen (12) omhoog gericht. Draai de hoes (10) in dezelfde positie als de hoes (4) en vergrendel deze met de hendel (1).

Voor de veiligheid van de operator heeft de buis (2) en (8) een gat (13) waar de pen (12) moet worden ingevoegd.

Aansluiting accessoire - verlengstuk:

Fig. 26 - Draai de hendel (7) tegen de klok in los, steek de buis (8) van het accessoire in de hoes (10) tot de markering (9) (ongeveer 40 mm), houd de pen (12) omhoog gericht. Draai het gereedschap een beetje naar rechts en naar links om het gereedschap/de buis correct te plaatsen.

Let op: voor het gebruik van de accessoires A - B - en C, raadpleeg de specifieke handleiding die bij elk accessoire is gevoegd.

De verlenging van de machine (alleen voor accessoires A - B en C) mag niet meer dan 1500 mm bedragen, anders kan het gevaarlijk zijn. U kunt slechts één verlengstuk gebruiken, van 750 mm of 1500 mm.

Ergonomische draagriem

Fig. 27 - De ergonomische SABO draagriem biedt uitzonderlijk comfort en maakt veilig werken mogelijk.

Om optimaal gebruik te maken van de geavanceerde technologie van dit type machine, moet de draagriem correct worden afgesteld op de behoeften van de operator.

Draag de riem en bevestig de gespen (A-B).

Stel de spanning van de riem af door de riem (D) aan te trekken of los te maken.

Stel de spanning van de schouderbanden (E) af door de banden (F) aan te trekken of los te maken.

Stel de druk van de rugleuning op de schouders af door de banden (C) aan te trekken of los te maken.

Let op: Het gewicht van de machine moet worden ondersteund door de riem (A).

Fig. 27/1 - Om de riemen los te maken, trek de uiteinden van de gespen omhoog.

Fig. 27/2 - Om de draagriem snel los te maken, druk gelijktijdig op de twee hendels (A) zoals getoond in de figuur.

5. Gebruikshandleiding

Let op: Lees zorgvuldig de veiligheidsvoorschriften voordat u de bosmaaier gebruikt.

Als u nieuw bent met het gebruik van de bosmaaier, volg dan eerst een trainingsperiode.

Controleer altijd zorgvuldig de machine voor gebruik. Controleer op losse schroeven, beschadigde onderdelen en brandstoflekkages.

Controleer regelmatig de staat van het antivibratiesysteem.

Vermijd langdurig gebruik van de bosmaaier, de trillingen kunnen schadelijk zijn.

Verwijder altijd stenen, glas, touwen, metalen onderdelen en andere vreemde objecten die zich op de roterende onderdelen kunnen verstrikken of gevaarlijk kunnen worden weggeslingerd.

Draag de riem en bevestig de bosmaaier goed.

Houd altijd beide handen op de handgrepen tijdens het gebruik van de bosmaaier (fig. 12).

Gebruik de bosmaaier zoals getoond in fig. 13. Voor het snijden en voor veiligheidsredenen, zorg ervoor dat de beschermingsstop altijd tegen het te snijden materiaal is geplaatst (fig. 13).

Controleer altijd of de schijf niet gebarsten is na een botsing met vreemde objecten.

Vervang beschadigde of versleten accessoires (schijven, draadkoppen, beschermingen, draagriemen).

SABO Nylon draadkop, draad laden zonder de kop te demonteren, fig. 14

Gebruik altijd dezelfde diameter draad als het originele om de motor niet te overbelasten.

Zet de motor uit.

Draai de knop (1) met de klok mee totdat de pijl (1) uitgelijnd is met een van de bushings (3).

Steek de bijgeleverde buis (4) door de draadkop.

Steek de draad in en haal de buis eruit.

Verbind de uiteinden van de draad en trek de draad zodat beide takken dezelfde lengte hebben.

Draai de knop met de klok mee en zorg ervoor dat de draad altijd strakker wordt na elke 3 draaien, totdat de draad volledig gewikkeld is.

DEMONTEREN VAN DE DRAADKOP

Fig.14 - Druk op de knop (1). Druk tegelijkertijd op de lip (5) en trek het deksel (6) gedeeltelijk uit de behuizing van de draadkop (7). Houd de knop ingedrukt, druk de andere lip in en verwijder het deksel.

MONTEREN VAN DE DRAADKOP

Fig.14 - Plaats de bushings (3) in hun sleuf in het deksel (6). Monteer de spoel in het deksel (6). Plaats de veer op de spoel of in de behuizing van de draadkop (7). Monteer het deksel/ spoel/ bushings in de behuizing van de draadkop en zorg ervoor dat de lippen (5) in hun sleuf zitten.

WERKING

Fig.14 - Om de draad uit te trekken: draai de draadkop terwijl de motor versneld draait. Klop de knop (1) op de grond. Elke klik komt overeen met ongeveer 3 cm draaduitgang.

LET OP: Klop de draadkop niet op harde oppervlakken, dit kan gevaarlijk zijn.

VOORBEREIDING VOOR GEBRUIK

PRELIMINAIRE HANDLINGEN

Fig.15 - Afstelling van de schouderriem en de positie van de bosmaaier: Draag de schouderriem en bevestig de bosmaaier (1) aan de riem via de haak (2). Plaats de gesp op de juiste hoogte van de bosmaaier. Door de schroef (3) los te draaien, kan de haak (2) worden afgesteld zodat de schijf of draadkop ongeveer 5 cm boven de grond hangt.

BLOEIEN

Fig.15 - 2-TIJDEN - LET OP: De bosmaaier is uitgerust met een 2-taktmotor, dus er moet uitsluitend brandstof worden gebruikt die gemengd is met speciaal olie voor 2-taktmotoren. Bereid alleen de hoeveelheid brandstofmengsel voor die nodig is voor gebruik. Rook niet en vul de brandstof altijd bij met de motor uitgeschakeld en op een veilige afstand van vlammen. Gebruik brandstof met een octaangetal van minimaal 90. Gebruik een andere synthetische 2-taktolie in een verhouding van 1:50 (2%) of minerale olie in een verhouding van 1:25 (4%).

Belangrijk: Meng de jerrycan grondig en langdurig. Deze stap moet elke keer zorgvuldig worden herhaald wanneer brandstof uit de jerrycan wordt gehaald. De eigenschappen van het mengsel veranderen na verloop van tijd, omdat het veroudert. Gebruik geen mengsel dat weken geleden is bereid, omdat dit motorschade kan veroorzaken. Vul de mengstoffles slechts voor 3/4 om uitzetting mogelijk te maken.

VULLEN VAN BRANDSTOF

LET OP: Het tanken moet worden gedaan met de motor uitgeschakeld. Draai het tankdop langzaam los om eventuele overtollige druk te laten ontsnappen.

Na het tanken, draai het tankdop goed vast. Verplaats de bosmaaier minstens 3 meter weg van de tanklocatie voordat je de motor start. Reinig altijd grondig rond het tankdop voordat je tankt. Vuil in de tank kan problemen veroorzaken met de werking van de motor. Zorg ervoor dat het mengsel goed gemengd is door de jerrycan of tank goed te schudden.

STARTEN

Plaats de bosmaaier op een vlakke en vrije ondergrond en controleer of het snijgereedschap vrij kan draaien. Zet de schakelaar in de positie (1) Fig. 17. Druk de bol (C) 5 of 6 keer in Fig. 19. Zet de choke (C) in de gesloten positie (A) Fig. 18.

Houd de bosmaaier vast en trek aan het startkoord. Zodra de motor de eerste ontstekingsknallen maakt, zet de choke (C) terug naar de oorspronkelijke open positie (B) Fig. 18. Herhaal het startproces totdat de motor start.

Wanneer de motor draait, druk het gas (2) Fig. 17 in om het uit de automatische stationaire stand te halen, de motor zal terugkeren naar de stationaire stand.

LET OP: Wanneer de motor al warm is, druk de bol (C) Fig. 19 niet in en gebruik de choke niet om de motor te starten. Laat het startkoord niet abrupt los, dit kan het startmechanisme beschadigen.

STOPPEN VAN DE MOTOR

Breng de gasregelaar (2) Fig. 17 naar de stationaire stand en wacht enkele seconden zodat de motor kan afkoelen. Zet de massa-schakelaar naar de stoppositie (0) Fig. 17.

LET OP: Bij een stationaire snelheid van de motor (2600 \~ 3000 toeren) mag het snijgereedschap niet draaien. Als het stationair toerental te hoog is, draai de schroef (H) Fig. 3 tegen de klok in om het in te stellen.

LET OP: Na intensief gebruik van de machine, zet de motor niet plotseling uit, maar laat hem een paar minuten op stationair draaien om deze te stabiliseren. De uitlaten met een katalysator worden tijdens gebruik zeer heet en blijven lange tijd warm na het uitschakelen van de motor.

Dit gebeurt zelfs wanneer de motor op stationair toerental draait.

Contact kan brandwonden veroorzaken.

Voeg nooit brandstof toe aan een machine met een draaiende of warme motor. VURENGEVAAR.

Verplaats je ten minste 3 meter van de brandstofvulplaats voordat je de motor start. NIET ROKEN!!

7. PERIODIEKE ONDERHOUD

Controleer regelmatig of alle schroeven van de bosmaaier goed vastzitten en op hun plaats zitten. Vervang beschadigde, versleten, gebroken of niet-platte messen. Controleer altijd of de nylondraadkop of het mes correct gemonteerd is, en zorg ervoor dat de schroef die het mes vastzet goed vastgedraaid is.

LET OP: Gebruik uitsluitend originele SABO vervanging-sfilters. Het gebruik van niet-originele filters kan schade aan de motor veroorzaken.

Luchtfilter

Fig.20 -

Controleer regelmatig het luchtfilter op basis van de werkomstandigheden.

Verwijder de deksel.

Verwijder het filter.

Gebruik alleen perslucht.

Beschadig het filter niet met gereedschap of metalen borstels.

Was het filter niet met water, benzine of vloeistoffen.

Oli'n het papier niet.

Vervang het filter als het beschadigd is.

Brandstofffilter

Fig.21 - Voor reiniging of vervanging, verwijder de dop (1) van de tank en trek het filter (2) eruit met een haak (1) of een lange tang.

Controleer regelmatig de staat van het filter (2); bij overmatige vervuiling, vervang het filter.

Motor

Om oververhitting van de motor te voorkomen, verwijder regelmatig stof en vuil uit de ventilatieopeningen, het cilinderdeksel en de koelvinnen van de cilinder met een borstel of perslucht.

Bougie

Fig.22 - Verwijder en reinig regelmatig de bougie (minstens elke 50 uur) en stel de afstand tussen de elektroden in (0,5 - 0,6 mm).

Vervang de bougie als deze te veel is opgebrand en versleten is, en in ieder geval elke 100 werkuren. Bij overmatige vervuiling controleer de afstelling van de carburateur, de oliepercentage van het mengsel en zorg ervoor dat de olie van hoge kwaliteit is en geschikt is voor tweetaktmotoren.

Conische tandwielen

Fig.23 - Voeg om de 50 werkuren specifiek vet toe aan de tandwielkast via het gat (A).

Zaagblad

Controleer altijd de algemene staat van het zaagblad. Vervang het blad zodra er scheuren of breuken verschijnen.

Opslag

Volg alle hierboven beschreven onderhoudsinstructies.

Maak de bosmaaier goed schoon en vet de metalen delen in.

Leeg de brandstoftank en laat de motor draaien totdat de overgebleven brandstof op is. Bewaar de bosmaaier op een droge plaats.

Verwijder de bougie, giet een beetje olie in de cilinder, draai de krukas enkele keren door het trekmechanisme om de olie te verdelen, en monteer de bougie weer.

LET OP: Alle onderhoudswerkzaamheden die niet in deze handleiding worden vermeld, moeten worden uitgevoerd door een erkend servicecentrum.

9. Garantie

De garantievoorwaarden van SABO zijn van toepassing.

De afbeeldingen in deze handleiding zijn uitsluitend illustratief en kunnen afwijken van het daadwerkelijke product.

De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

ACTIVE s.r.l. - Via Delmoncello, 12 - 26037 S. Giovanni in Croce (CR) verklaart onder haar eigen verantwoordelijkheid dat de machines:

MODEL BC-510 PRO
CILINDERINHOUD cm3 50,9
VERMOGEN kW / PK 2,5 / 3,4
MAXIMALE MOTORTOERENTAL 9500-10500 rpm
MINIMALE MOTORTOERENTAL 2800-3000 rpm
CARBURATEUR	WT met membraan met primer type HDA
ONTSTEKING Elektronisch
TANKINHOUD 1,1 I
KOPPELING 78 mm
ANTI-TRILLINGSSYSTEEM	Motor/Transmissie + Twin damper
STUUR / HANDGREEP	Stuur
GASHENDEL	Veiligheidsvoorziening met auto-matische ontgrendeling
∅ BUIS TRANSMISSIE 30 mm
TANDWIELVERHOUDING 1:1,87
GEWICHT kg(droog, zonder snijapparaat) 8,7

voldoen aan de vereisten die zijn vastgesteld door de richtlijnen:

STAGE V
MODEL BC-510 PRO
VAN SERIENUMMER 2503SAXXXX
RICHTLIJNEN	2006/42/CE - 2014/30/CE - 2002/44/CE - UE 2016/1628 - 2000/14/CE (Allegato V)

MODEL	GEREEDSCHAP GELUIDSDRUKNIVEAU dB(EN ISO 22868)	GELUIDSVERMOGENNIVEAU dB(EN ISO 22868)	TRILNIVEAU (m/s ^2 )(UNI EN ISO 22867)RECHTS| LINKS
BC-510 PRO		91---93	110---113	2,0 / 1,9 2,5 / 2,3

BLADDIAMETER 300 mm

De technische documentatie is gedeponeerd bij de Technische Directie.

ALBERTO GRIFFINI

CEO ACTIVE S.r.l.

Via Delmoncello, 12

26037 San Giovanni in Croce (CR) - ITALY

01/09/2023

INDICE
