GEBRUIKSAANWIJZING GE 18000 POWER MSW

Sugeventil (8) - 0,15 mm

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameterProductnaam		Waarde parameter
		Benzinemotor
Model	MSW-GE 4800SLEUTEL	MSW-GE9500GEMAKKELIJK	MSW-GE15000VERMOGEN	MSW-GE18000VERMOGEN
Motor type	Benzine 1-cilinder, 196 ^cm3 viertakt,luchtgekoeld, OHV-type,8,5:1compressie, handgeschakeld + ontsteking (externe 1 2V-batterijvereist)starter, Euro 5	Benzine 1-cilinder, 210 ^cm3 viertakt,luchtgekoeld, OHV-type, 8,5:1 compressie, handstarter, Euro 5	Benzine 1-cilinder, 420 ^cm3 viertakt,luchtgekoeld, OHV-type,8.0:1 compressie, handgeschakeld + ontsteking (externe 1 2V-batterijvereist)starter, Euro 5	Benzine 1-cilinder, 439 ^cm3 viertakt,luchtgekoeld, OHV-type,8.0:1 compressie, handgeschakeld + ontsteking (externe 1 2V-batterijvereist)starter, Euro 5
Nominaal/maximaal toerental [tpm]Maximaalmotorvermogen[kW/pk]Maximaal koppel		3000 / 3600
	4.2 / 6.5	5,1/7	11 / 15	13.2 / 18
	11,5 bij 2500	11,5 bij	24,8 bij 2500	27 bij 2500

NL

[Nm]	tpm	2500 tpm	tpm	tpm
Type motorolie	Aanbevolen SAE 10-5W40 * voor 4-taktbenzinemotoren met reinigingsadditieven*Standaard toepassingstemperatuuromstandigheden.Bij zeer lage temperaturen (-20 °C en lager) wordt SAE 5W30 aanbevolen.
Bougietype / elektrodenafstand [mm]	F6RTC (of gelijkwaardig) / 0,7-0,8 mm
Inhoud brandstoftank [L]	3,6	3,6	6,5	6,5
Inhoud motorsmeersystee m [L]	0,6	0,6	1,1	1,1
Brandstoftype	Loodvrije benzine min. 95 octaan (RON) en minimaal ethanolgehalte
Gemiddeld brandstofverbruik [l/u]	2,3	3,1	5,7	5,7
Afmetingen (lengte x breedte x hoogte) [mm]	450 x 300 x 335	380 x 300 x 335	505 x 415 x 475	530 x 370 x 435
Gewicht [netto, kg]	15,8	13,7	31,7	32,1
Draairichting van de aftakas	Linksom (vanaf de asuitgangszijde)

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze

NL

gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

	Product voldoet aan geldende veiligheidsnormen.
	Lees de instructies voor gebruik.
	Recyclebaar product.
	WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie (algemeen waarschuwingssignaal).
	Gebruik gehoorbescherming. Blootstelling aan lawaai kan leiden tot gehoorbeschadiging.
	LET OP! Waarschuwing voor hard geluid!
	LET OP! Draaiende elementen!
	LET OP! Brandgevaar - brandbare materialen!
	Waarschuwing voor vergiftigingsgevaar!
	Niet aanraken!

NL

	Let op! Het hete oppervlak kan voor verbranding (en) zorgen!
	Alleen gebruiken in open, goed geventileerde ruimtes.
	Verboden te roken in buurt van apparaat. Het apparaat bevat brandbare stoffen.

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

LET OP! Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen

van de waarschuwingen en instructies in deze gebruiksaanwijzing kan leiden tot ernistige verwondingen of de dood.

De term "apparaat" of "product" in de waarschuwingen en in de beschrijving van de instructies verwijst naar:

Benzinemotor

2.1. Veiligheid op de werkplek

a) Houd de werkplek netjes en goed verlicht. Rommel of slechte verlichting kan leiden tot ongelukken. Wees vooruitziend, let op wat u doet en gebruik uw gezond verstand bij het gebruik van het apparaat.
b) Gebruik apparaat niet in een omgeving met explosiegevaar, bijvoorbeeld in de buurt van brandbare vloeistoffen, gas of stof. Apparaat geeft vonken af die kunnen leiden tot brand.
c) Indien u schade of onregelmatigheden aantreft in het gebruik van het apparaat, dan dient deze onmiddellijk te worden uitgeschakeld en gemeld bij een bevoegde.

NL

d) In geval van twijfel of het product juist werkt of bij het vaststellen van schade dient u contact op te nemen met het servicepunt van de fabrikant.
e) Reparaties mogen alleen worden uitgevoerd door een servicepunt van de fabrikant. Probeer zelf geen reparaties uit te voeren!
f) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
g) Er mogen geen kinderen of onbevoegde personen in de werkruimte komen. (Onoplettendheid kan ertoe leiden dat u de controle over het apparaat verliest.)
h) Brug apparatet i et godt ventileret område.
a) Tijdens de werking van het apparaat worden stof en vuil gegenereerd. Bescherm omstanders tegen de schadelijke effecten ervan.
b) Controleer de toestand van de veiligheidsstickers. Indien de stickers niet meer leesbaar zijn, dienen ze te worden vervangen.
c) Bewaar de gebruiksaanwijzing voor latere referentie. Indien het product wordt doorgegeven aan derden, dan dient de gebruiksaanwijzing te worden meegegeven.
d) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
e) Houd het apparaat uit de buurt van kinderen en dieren.
f) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.2. Persoonlijke veiligheid

d) Tijdens het gebruik van het apparaat dient alle voorzichtigheid in acht te worden genomen, op basis van gezond verstand. Een moment van onoplettendheid tijdens de bediening kan leiden tot ernstig persoonlijk letsel.
e) Brug det personlige beskyttelsesudstyr, der kræves til betjening af apparatet, der er angivet i punkt 1 i symbolbeskrivelsen.
f) Brug af passende, certificeret personligt beskyttelsesudstyr reducerer risikoen for personskade.
g) Overschat uw eigen vaardigheden niet. Bewaar uw evenwicht tijdens de werktijd. Hierdoor kan de machine onder controle worden gehouden in onverwachte situaties.
h) Draag geen loshangende kleding of sierraden. Haren, kleding en handschoenen dienen buiten bereik van bewegende onderdelen te blijven. Losse kleding, sierraden en lang haar kan verstrikt raken tussen de bewegende onderdelen.
i) Het apparaat is geen speelgoed. Er moet toezicht worden gehouden op kinderen om er zeker van te zijn dat ze niet met het apparaat spelen.

2.3. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Brug værktøjer, der er egnede til applikationen. Een correct geselecteerd product zal het werk beter en veiliger doen waarvoor het is ontworpen.
b) Brug ikke apparatet, hvis ON/OFF-kontakten ikke fungerer korrekt (den kan ikke tænde eller slukke apparatet). Apparaten die niet kunnen worden bediend met de schakelaar zijn onveilig, kunnen niet worden ingezet en moeten worden gerepareerd.
c) Houd ongebruikte producten buiten het bereik van kinderen en iedereen die niet bekend is met het apparaat of deze handleiding. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
d) Houd het apparaat in perfecte technische staat. Controleer voor elk gebruik op algemene schade, controleer vooral bewegende onderdelen op gebarsten onderdelen of elementen, en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
e) Reparatie en onderhoud van het product dient te worden gedaan door gekwalificeerde mensen en alleen met originele reserveonderdelen. Dit verzekerd de veiligheid tijdens het gebruik.
f) Om de operationele integriteit van het apparaat zoals bedoeld te garanderen, mag u geen in de fabriek geïnstalleerde afdekkingen of schroeven verwijderen.

g) Bij het vervoer en de behandeling van het apparaat tussen het magazijn en de bestemming moeten de gezondheids- en veiligheidsbeginselen voor handmatige transporten in acht worden genomen die gelden in het land waar het apparaat zal worden gebruikt.
h) Vermijd situaties waarin het apparaat tijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan tot gevolg hebben dat aandrijvingen oververhit raken, waardoor apparaat beschadigd raakt.
i) Verplaats, verstel of draai het apparaat niet tijdens het werk.
j) Laat het apparaat niet onbeheerd ingeschakeld.
k) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
I) De opgegeven trillingsemissiewaarde wordt gemeten met behulp van standaard meetmethoden. De trillingsemissiewaarde kan veranderen wanneer het apparaat in verschillende omgevingsomstandigheden wordt gebruikt.
m) Dek de inlaat- en uitlaatopeningen niet af.
n) Apparaat niet inschakelen als deze leeg is.
o) Het is niet toegestaan om de wijzigingen aan de constructie van apparaat door te voeren met als doel om de werking of constructie te wijzigen.
p) Hou het apparaat buiten bereik van open vuur en warmtebronnen.
q) Overbelast het apparaat niet.
r) Apparatets ventilationsåbninger må ikke blokeres!
s) Voeg olie toe tot het juiste niveau voordat u de machine inschakelt. Als het oliepeil te laag is, start de motor niet of wordt mogelijk uitgeschakeld.
t) Als er olie uit het apparaat lekt, moet u dit melden bij de relevante diensten/autoriteiten of de wettelijke vereisten in acht nemen in het gebied waar het apparaat wordt gebruikt.
u) De uitlaatgassen van de motor bevatten giftig koolmonoxide. Als u in een omgeving verblijft die koolmonoxide bevat, kan dit leiden tot bewusteloosheid of zelfs de dood. Laat de motor niet in een afgesloten ruimte draaien.
v) Houd de motor uit de buurt van hitte, vonken en vlammen. Rook niet in de buurt van de machine!
w) Benzine is zeer brandbaar en explosief. Zet de motor af en laat hem afkoelen voordat u brandstof bijvult.
x) Let op! Verkeerde brandstof kan schade aan de motor veroorzaken! Gebruik uitsluitend verse, schone brandstof zonder olieadditieven.

LET OP! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat.

Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Het product is bedoeld als onafhankelijke stroombron voor veelzijdig gebruik (bijvoorbeeld voor maaiers, pompen, generatoren, etc.)

Gebruiker is verantwoordelijk voor eventuele schade veroorzaakt door niet- beoogd gebruik.

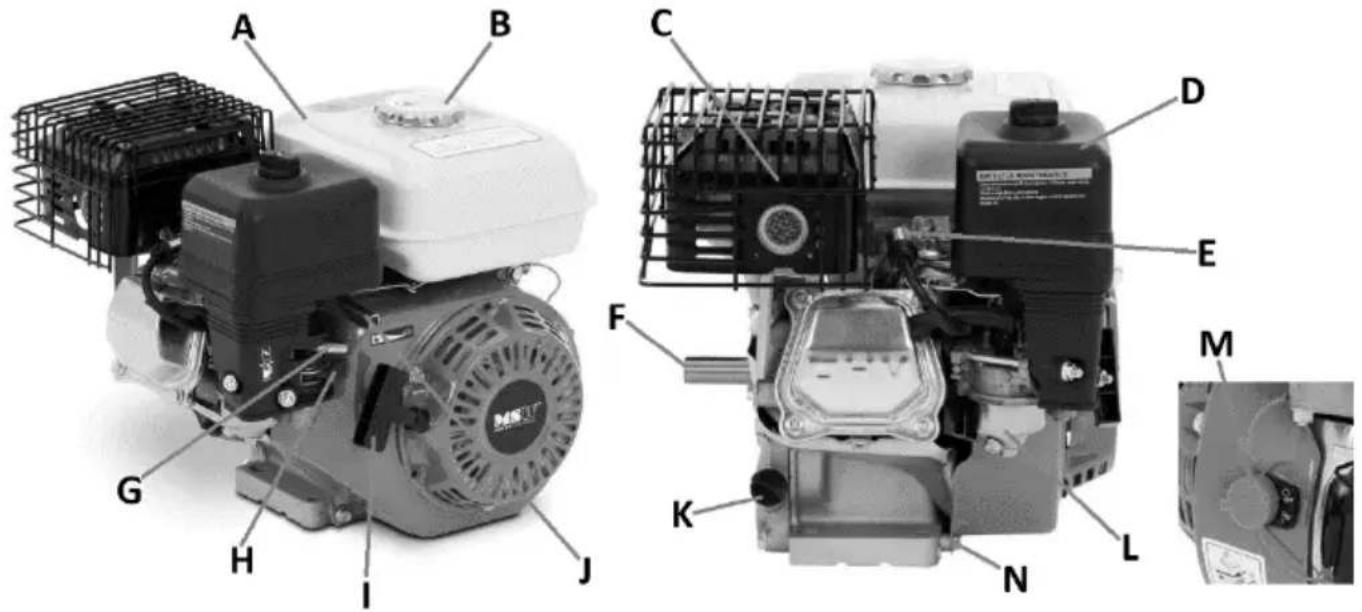

3.1. Beschrijving van het apparaat

Gebaseerd op de MSW-GE 9500 EASY (andere modellen vergelijkbaar):

A. Benzinetank
B. Brandstofvuldop
C. Uitlaat met uitlaatpijp
D. Luchtfilterhuis
E. Bougiekabelleiding naar de bougie
F. Aandrijf uitgaande as
G. Choke klep
H. Brandstofklep

I. Starthendel

J. Gashendel

K. Motorlievuldop (aan beide zijden)

L. Tank met brandstofdruppelfilter

M. Contactschakelaar

N. Aftapplug voor motorolie

O. Ontsteking met elektrisch (gekozen modellen)

P. Extra brandstofffilter

3.2. Klaarmaken voor gebruik

EENHEID LOCATIE

Gebruik het apparaat in goed geventileerde, open ruimtes. Blokkeer de luchtinlaat en -uitlaat van het apparaat niet. Apparaat dient uit de buurt van hete oppervlakken te worden gehouden. Gebruik het apparaat altijd op een vlakke, stabiele, schone en vuurvaste ondergrond en buiten het bereik van kinderen en personen met verminderde geestelijke, zintuiglijke en intellectuele functies. Het werkgebied van de unit moet directe toegang tot de contactschakelaar bieden.

MONTERING AF APPARATET

Het product wordt vrijwel gebruiksklaar geleverd. Er hoeft alleen maar motorolie en brandstof in de tank te worden bijgevuld, omdat deze om veiligheidsredenen tijdens het transport niet meer aanwezig zijn. Het gebruik van het product is uitsluitend afhankelijk van de behoeften en toepassingen van de gebruiker. Bij

sommige modellen die zijn uitgerust met een extra elektrische starter is het gebruik van een externe accu nodig om de auto ermee te kunnen starten. Gebruik in dit geval de vaste accupoolkabels met connectoren (+ rood, - zwart) om de accu met de motor te verbinden.

3.3. Gebruik van het apparaat

3.3.1 Vóór de eerste keer opstarten

• Plaats de motor op een vlakke, stevige en vuurvaste ondergrond, die niet meer dan 20 ° ten opzichte van de juiste verticaal kantelt.

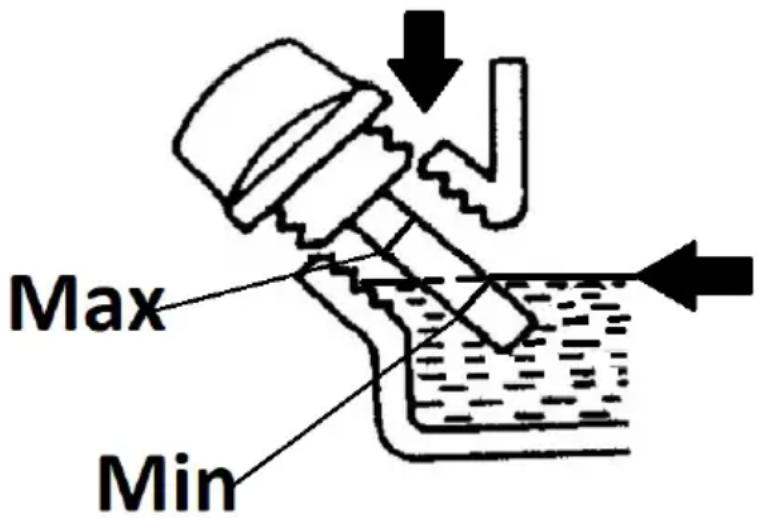

• Motorolie bijvullen, omdat de motor tijdens transport verstoken blijft van olie. Om dit te doen, draait u de olieplug los en vult u motorolie bij totdat het peil het juiste niveau op de peilstok van de plug bereikt (slechts één plug kan een controlepeilstok hebben) - bij voorkeur dichtbij het maximaal toegestane niveau. Het oliepeil dient te worden gecontroleerd door de plug met de droge peilstok in de motor te draaien/steken en na enkele seconden weer los te draaien en het oliepeil op de peilstok te controleren.

BELANGRIJK: Vul niet te veel motorolie bij - dit kan de motor beschadigen! Als de olie boven het toegestane niveau wordt bijgevuld, kan het teveel aan olie via de opening van de vulplug worden weggezogen. Controleer het motoroliepeil altijd als de motor uitstaat en koud of afgekoeld is.

Max Min

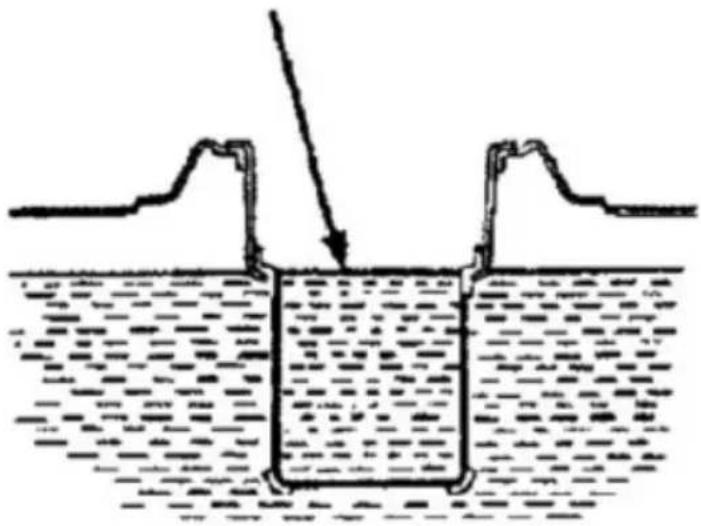

- Giet brandstof in de tank. Om dit te doen, schroeft u de dop van de tank los en giet u verse brandstof. Zorg ervoor dat u niet overloopt tot voorbij de maximale niveau-indicator (zie de volgende afbeelding) in het zeeffilter.

BELANGRIJK: Zorg ervoor dat er altijd een gaasfilter is geïnstalleerd tijdens het tanken.

• Plaats de vuldop terug door deze helemaal vast te draaien.

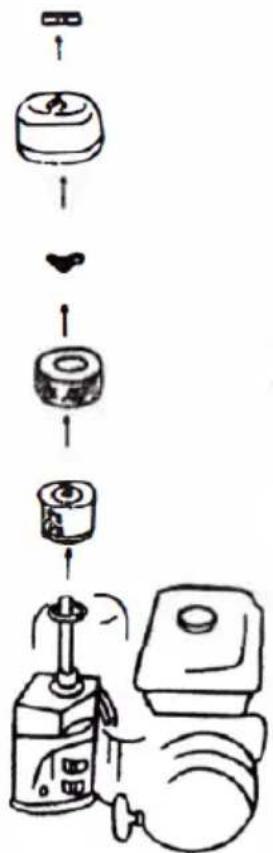

• Verwijder het luchtfilterhuis van de motor en controleer of het filter droog is:

Als het filter droog is, weekt u het schone filter volledig in verse motorolie en knijpt u vervolgens de overtollige olie eruit. Installeer het geweekte filter terug in de behuizing in de omgekeerde volgorde van verwijdering.

3.3.2 Starten van de motor

a) Zet de brandstofkraan in de open stand, dat wil zeggen met de hendel in de AAN-stand (naar het einde geschoven volgens de pijl onder het pictogram van de brandstofpomp)
b) Zet de chokeklep in de gesloten stand - de hendel wordt naar het einde geduwd in overeenstemming met de pijl onder het chokepictogram. Bij het starten van een warme motor moet de chokehendel in de open stand staan - zo ver mogelijk in de richting tegengesteld aan de pijl onder het pictogram.
c) Zet de contactschakelaar op het bedieningspaneel in de stand "ON", pak vervolgens de hendel van de terugloopstarter vast en trek hem langzaam weg van het apparaat totdat u weerstand voelt. Trek vervolgens met een stevige beweging terwijl u de hendel van de terugloopstarter te allen tijde in uw hand houdt zelfs als het terugkeert naar de startpositie. Herhaal deze beweging totdat de motor start.
d) [Optioneel – alleen gekozen modellen] Druk op de START-knop op het elektrische startpaneel en houd deze ingedrukt totdat de motoren starten. Als de motor na enkele seconden starten niet aanslaat, laat dan de START-knop los en herhaal deze startprocedure.

OPMERKING: als u de START-knop te lang ingedrukt houdt en daardoor de startmotor laat draaien terwijl de motor niet aanslaat, kan dit de accu verzwakken en de elektrische starter beschadigen.

e) Laat de draaiende motor ongeveer 1-3 minuten op de choke werken om de bedrijfstemperatuur te bereiken.

f) Nadat u de motor heeft opgewarmd, schakelt u de choke uit (zet de chokeklep soepel in de open positie - naar rechts).

3.3.3 De motor uitschakelen

a) Draai de contactschakelaar naar de stand "UIT" - hierdoor wordt de motor uitgeschakeld of (alleen op bepaalde modellen) drukt u op de STOP-knop op het elektrische startpaneel.
b) Sluit de brandstofklep - zet de hendel in de tegenovergestelde positie van de aanduiding onder het pictogram.

OPMERKING: in uitzonderlijke omstandigheden (bijvoorbeeld een defect aan de contactschakelaar) kan de motor worden uitgeschakeld door de brandstofklep te sluiten, maar gebruik deze methode niet als normale uitschakelprocedure.

3.3.4 Transport/opslag

- Als het apparaat niet opnieuw wordt gebruikt, moet u het volledig afkoelen voordat u het vervoert. Bij transport is het raadzaam de

brandstoftank leeg te maken om eventuele brandstoflekkage tijdens het transport te voorkomen.

- Als het apparaat gedurende een periode van 1-2 maanden niet wordt gebruikt, verwijder dan de brandstof uit de tank of giet er nieuwe brandstof bij en voeg er stabilisator aan toe. Als het apparaat langer dan een paar maanden niet wordt gebruikt, moet de carburateur worden afgetapt (door de regentank los te draaien) en moet de olie uit de motor worden afgetapt.

BELANGRIJK: Laat brandstof met stabilisator niet langer in de tank zitten dan aanbevolen door de fabrikant van het stabiliserende additief.

3.4. Reiniging en onderhoud

3.4.1 TABEL ONDERHOUDSINTERVALLEN

Actie↓		Interval →		Dag elijks	Na 1 maand of 20 bedrijfsuren	Elke 3 maanden of 50 werkuren	leder half jaar of 100 bedrijfsuren	Jaarlijks of na 300 bedrijfsuren
Motorolie	Controle X
	Vervanging X
Lucht filter	Controle X			X
	Vervanging			X
Brandstofdruppelfilter		Schoo nmaak			X
In-line brandstofffilter		Aandel enbeurs						X (indien nodig of vuil eerder vervangen)
Bougie		Inspectie en reiniging			X
Brandsto fslangen vanaf de brandsto ftank		Inspectie en reiniging		Elke 2 jaar
Afstelling van de klepspeeling					X
Het hoofd schoonmaken					X

a) Inden hver rengøring, justering eller udskiftning af tilbehør, og også når apparatet ikke er i brug, skal du tage netstikket ud og lade apparatet køle helt af. Wacht tot de roterende elementen stoppen.
b) • Voor reiniging van het oppervlak mogen alleen niet-corrosieve middelen worden gebruikt.
c) Bewaar het apparaat op een koele en droge plaats, beschermd tegen vocht en direct zonlicht.
d) Het is niet toegestaan het apparaat met een straal water te besproeien of het apparaat in water onder te dompelen.
e) Zorg ervoor dat er geen water binnendringt via de ventilatieopeningen in de behuizing.
f) Reinig de ventilatieopeningen met een borstel en perslucht.
g) Het apparaat dient regelmatig worden gecontroleerd op technische operatie en eventuele schade.
h) Gebruik een zachte doek voor het schoonmaken.
i) Vervang de motorolie regelmatig door verse olie.

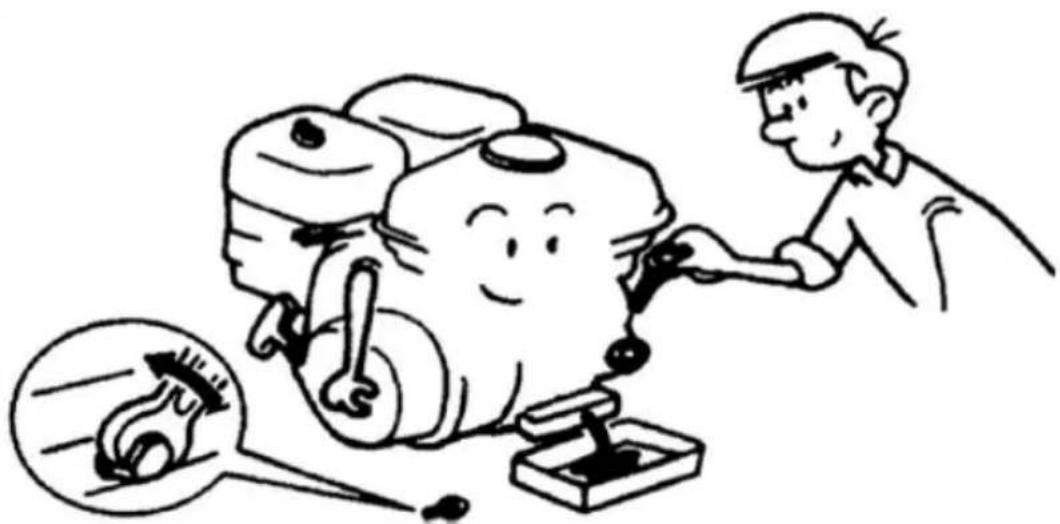

Het verversen van motorolie kunt u het beste doen als de olie warm is, omdat deze dunner is en gemakkelijker vloeit. LET OP: olie direct na het werk is heet - verbrandingsgevaar!

Draai eerst de olievuldop los en daarna de aftapplug. Zet er eerst een bakje voor gebruikte olie onder.

Nadat u de olie hebt afgetapt, sluit u de aftapplug goed en veegt u het gebied eromheen droog van de rest van de gebruikte olie. U kunt de motor bijvullen met verse olie.

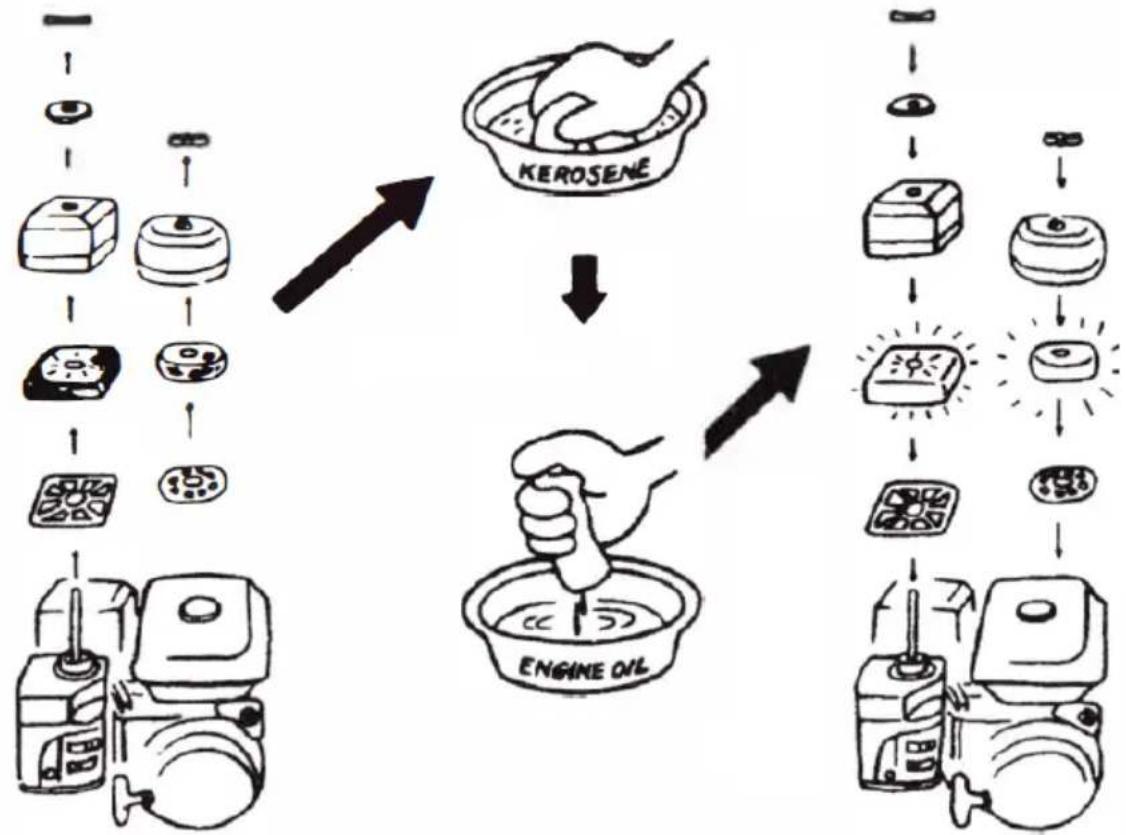

j) Inspecteer en reinig het luchtfilter regelmatig en vervang het indien nodig door een nieuw exemplaar.

Demontage van het luchtfilter: om toegang te krijgen tot het luchtfilter, draait u de moer los waarmee het filterhuis vastzit, verwijdert u deze en trekt u het filter eruit. Spoel het filter in gezuiverde kerosine of benzine. Droog het sponsfilter volledig voordat u het weer in elkaar zet, en laat het vervolgens weken in een beetje verse motorolie. Knijp overtollige olie uit het filter voordat u het in de machine installeert.

BELANGRIJK: gebruik het apparaat niet zonder luchtfilter!

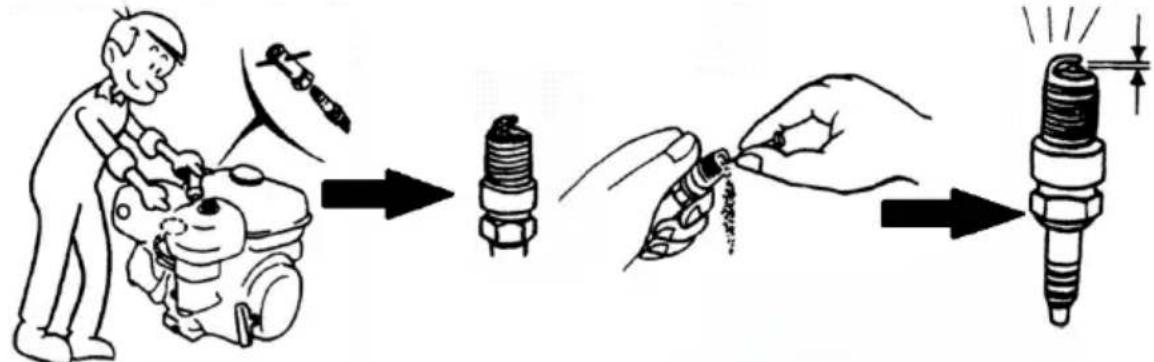

k) Controleer regelmatig de staat van de bougie - maak hem schoon als hij vuil is, controleer de elektrodenafstand voordat u hem opnieuw monteert en pas hem indien nodig aan.

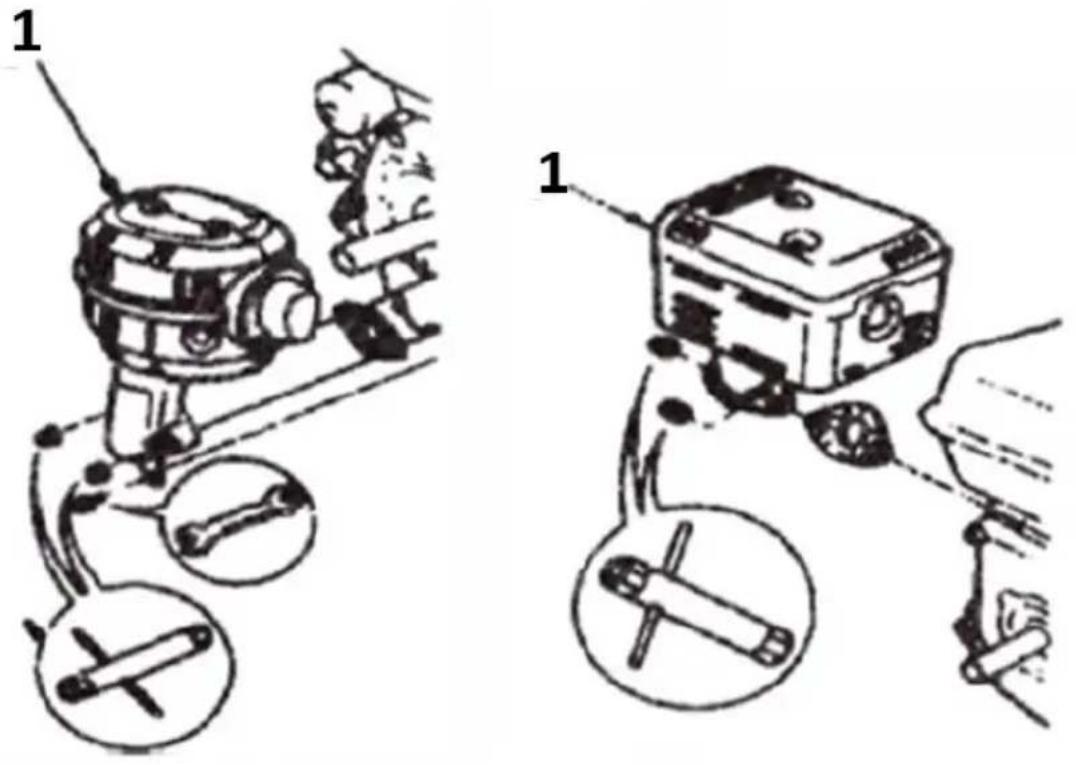

Om toegang te krijgen tot de bougie, verwijdert u eerst de bougiekabelpijp van de bougie. Vervolgens kan de bougie worden losgeschroefd. BELANGRIJK: het is raadzaam om de bougie te verwijderen als de motor koud of in ieder geval afgekoeld is.

WAARSCHUWING: Een bougie die onlangs in gebruik is geweest, kan heet zijn - gevaar voor brandwonden!

I) Maak het brandstofffilter regelmatig schoon

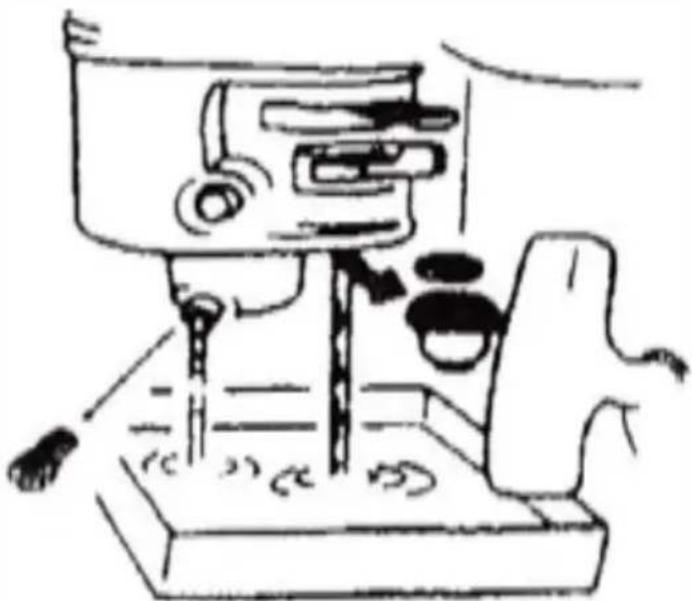

Het zeefbrandstofffilter bevindt zich aan de onderkant van de brandstofklep. Om toegang te krijgen, draait u eerst de brandstofklep dicht als de machine uitgeschakeld en afgekoeld is - zet de hendel in de stand "UIT". Draai vervolgens de dop aan de onderzijde van het filterhuis los om eventuele resterende brandstof uit de carburateur af te tappen (zie onderstaande afbeelding):

Schroef vervolgens het brandstofffilterhuis aan de onderkant van de klep los (zie onderstaande afbeeldingen). Na het losschroeven van de behuizing het filter eruit halen en schoonmaken (bijvoorbeeld benzine inspoelen en onder lage druk afblazen). Installeer het filter in de omgekeerde volgorde van het verwijderen, en vergeet niet om de pakkingring aan te brengen.

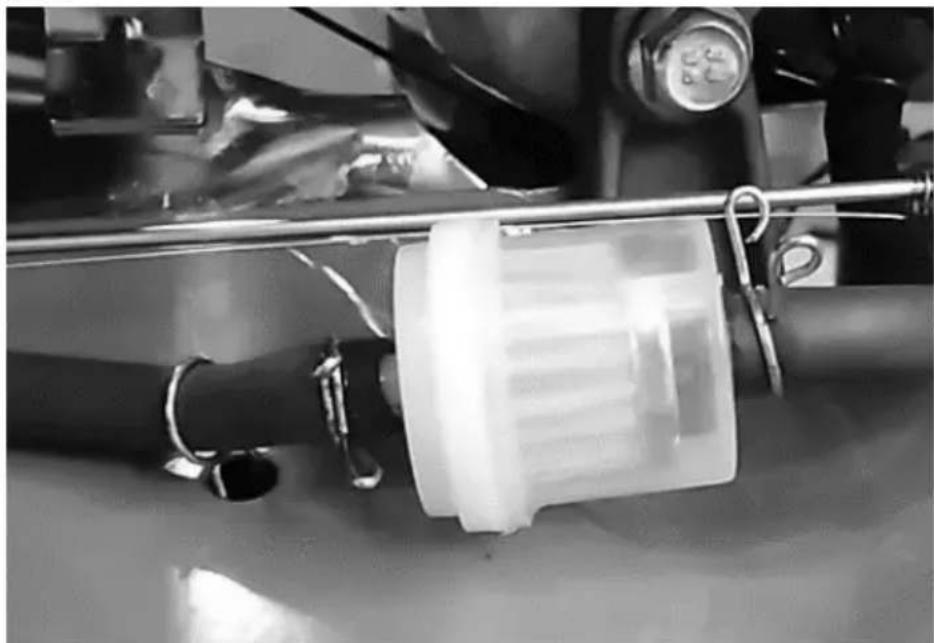

Sommige modellen zijn uitgerust met een extra brandstofffilter gemonteerd op de brandstofslang (zie onderstaande afbeelding). Voordat u het vervangt, tapt u de brandstof uit de tank, carburateur en leiding af en verwijdert u deze vervolgens uit de slang door de klemmen op de slangen aan beide zijden van het filter los te maken en voorzichtig één kant van het filter uit de slang te trekken en te draaien. Herhaal dit aan de andere kant van het filter. Denk aan de juiste richting van het filter (brandstofstroom) voordat u het nieuwe filter op de brandstofslang installeert.

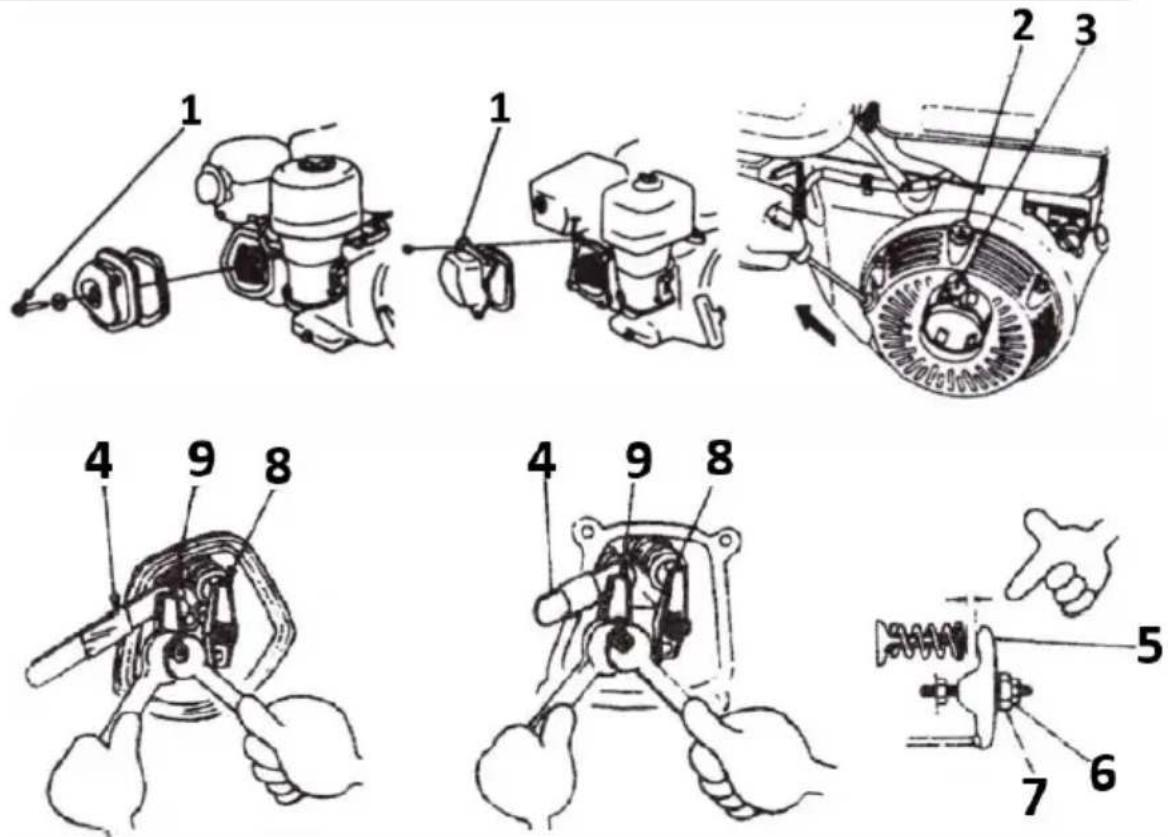

m) Afstelling van de klepspeeling (deze handeling moet door een specialist worden uitgevoerd).

BELANGRIJK: pas de klepspeeling aan bij een koude motor.

I. Verwijder het kleppendeksel van de cilinder met zijn pakking (1). II. Lijn de markeringen uit tijdens de compressieslag door aan de starchendel (2 en 3) te trekken

III. Beide kleppen - inlaat (8) en uitlaat (9) - moeten gesloten zijn.

IV. Steek de voelermaat (4) tussen de drukhendel (5) en de afzonderlijke klepstang (8 of 9). Vergrendel de pen (7) van de drukhendel met een sleutel en gebruik een tweede sleutel om de borgschroef (6) van de hendel los te draaien en door eraan te draaien de beoogde klepspeling in te stellen. Draai vervolgens de schroef vast en controleer nogmaals de klepspeling. Afstellen totdat de beoogde speling is bereikt - vereiste klepspeling:

Zuigventiel (8) - 0,15 mm

Uitlaatklep (9) - 0,20 mm

V. Plaats het kleppendeksel (1) terug en voorzie deze van een nieuwe pakking (1).

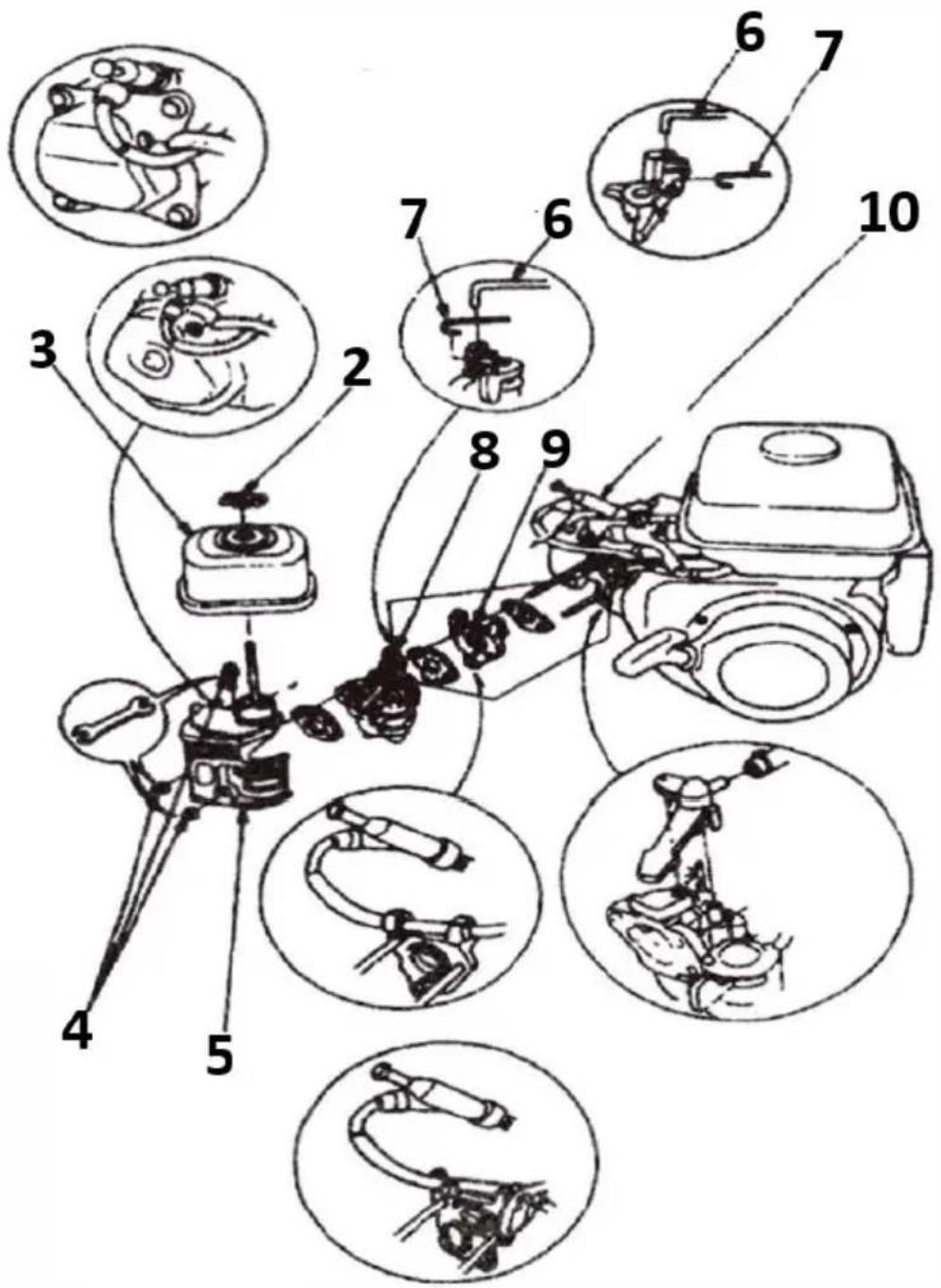

n) Reiniging van de cilinderkop (deze handeling moet door een specialist worden uitgevoerd). BELANGRIJK: voer de handeling uit op een koude motor.

Aanhaalmoment schroeven: 220-260 kg-cm / 21,5-25,5 Nm

Om bij de motor te komen, verwijdert u eerst het luchtfilterhuis en de uitlaatdemper. Demonteer de onderdelen in de volgorde weergegeven in de diagrammen (1-22).

Installeer in omgekeerde volgorde.

Sugeventil (8) - 0,15 mm

Eksosventil (9) - 0,20 mm
